Устройство карбюратора скутера и принцип его работы

Устройство карбюратора скутера довольно простое; разобравшись с ним, вы сможете понять, как правильно настроить карбюратор, чтобы транспортное средство не подвело вас в плохую погоду, как можно тюнинговать его, улучшить работоспособность мотора. У вас получится контролировать качество смеси и многие другие процессы, влияющие на работу и эксплуатацию устройства.

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

  • Жиклеры.
  • Игла, дозирующая поступление кислорода.
  • Золотник.
  • Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду. От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам.

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

  • Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
  • После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

  • Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
  • Двигатель не дает нужную мощность
  • Скутер не заводится
  • Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

  • Регулировка холостого хода
  • Настройка уровня топлива
  • Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности. При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

  • Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
  • Винт нужно закрутить до упора по часовой стрелке, но без усилий
  • После этого его откручивают против часовой стрелки на 1,5 оборота
  • Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
  • При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
  • Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

  • Откручивают сливной винт
  • Трубку поднимают вверх
  • Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
  • Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Устройство и подключение карбюратора скутера Yamaha

Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.

Карбюратор японского скутера Ямаха Джог

Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.

  • К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
  • Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
  • Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
  • Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
  • Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
  • Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
  • С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
  • На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
  • Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
  • Существует дополнительный штуцер для подачи масла: он самый маленький.
  • Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
  • К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.

Устройство карбюратора (видео)

Для наглядности предлагаем посмотреть видео-инструкцию об устройстве карбюраторов и принципе их работы:

Зная устройство карбюратора и понимая, что и куда требуется подключать, вы сами без труда сможете его разобрать-собрать, прочистить и настроить вне зависимости от того, какая у вас марка и модель скутера, при определенной сноровке. Все эти процедуры не займут много времени, помогут сэкономить деньги на автосервисах. Умение проводить их выручит вас, когда мотор не хочет заводиться.

proscootera.ru

Пусковой обогатитель на скутере - устройство и принцип работы электроклапана

Неотъемлемой частью каждого скутера является пусковой обогатитель карбюратора или, как его еще называют — электроклапан карбюратора скутера.

Что такое пусковой обогатитель

Пусковой обогатитель (электроклапан) — это устройство, предназначено для подачи дополнительного количества топливовоздушной смеси в камеру сгорания при холодном пуске двигателя скутера. Дело в том, что при запуске скутера на холодную, двигателю требуется обогащенная смесь. Как раз подачу такой смеси обеспечивает электроклапан карбюратора. При исправном пусковом обогатителе и отсутствии поломок в других элементах мотора — двигатель скутера запускается легко даже при температуре около нуля градусов.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

  1. Корпус электроклапана
  2. Керамический нагреватель
  3. Привод (порошок)
  4. Шток
  5. Толкатель
  6. Заслонка
  7. Топливная камера
  8. Поплавковая камера
  9. Топливный жиклер пуска
  10. Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Пусковой обогатитель на скутере — устройство и принцип работы электроклапана

Оценка 4 - 7 голосов

skuterov.ru

Карбюраторы, пусковые обогатители, ремкомплекты карбюратора

Карбюраторы, пусковые обогатители, ремкомплекты карбюратора

Здравствуйте, для того чтобы купить Карбюраторы, пусковые обогатители, ремкомплекты карбюратора вам необходимо написать нам на почту

Укажите в  письме,  марку, модель скутера и наименование товара

[email protected]

Телефон для связи 89857416174

Доставка осуществляется почтой России.

Здесь вы сможете рассчитать стоимость доставки https://www.pochta.ru/parcels

Наименование товараЦена
Проставка карбюратора пластиковая 4T 152QMI, 157QMJ 125-150cc CN100р
Проставка карбюратора пластиковая Honda d-14 CN100р
Ремкомплект карб. 4T 152QMI, 157QMJ 125-150cc SCOOTER-M300р
Ремкомплект карб. большой Honda d-14 SCOOTER-M300р
Ремкомплект карб. большой Suzuki AD-50 SCOOTER-M300р
Мембрана (кругл. золотник d-16mm) с иглой и пруж. 4T 139QMB 50сс SCOOTER-M350р
Пусковой обогатитель карбюратора Yamaha SCOOTER-M380р
Пусковой обогатитель карбюратора Yamaha 90сс SCOOTER-M380р
Пусковой обогатитель карбюратора Suzuki Let’s SCOOTER-M430р
Пусковой обогатитель карбюраторов KEIHIN SCOOTER-M430р
Пусковой обогатитель карбюратора Suzuki AD-50 SCOOTER-M500р
Пусковой обогатитель карбюратора Suzuki AG-50 SCOOTER-M500р
Карбюратор 4T 139FMB мопед 50сс (железн. рычаг заслонки) SCOOTER-M1300р
Карбюратор 4T 139FMB мопед 50сс (пластик. рычаг заслонки) SCOOTER-M1400р
Карбюратор Yamaha 50cc SCOOTER-M1500р
Карбюратор Yamaha 90cc SCOOTER-M1500р
Карбюратор Honda Dio AF-18/27 (d-16mm) SCOOTER-M1550р
Карбюратор Honda Dio ZX AF-35 SCOOTER-M1600р
Карбюратор Stels/Keeway 2T 50cc SCOOTER-M1600р
Карбюратор 4T 139FMB мопед 50сс (пластик. рычаг заслонки) KEIHIN SCOOTER-M1650р
Карбюратор Suzuki Let’s SCOOTER-M1750р
Карбюратор Suzuki AD-50 SCOOTER-M2300р
Карбюратор 4T 139QMB 50сс (d-16mm) SCOOTER-M2350р
Карбюратор 4T 152QMI 125cc SCOOTER-M2350р
Карбюратор Suzuki AG-50 SCOOTER-M3100р
Карбюратор 4T 139QMB 50сс (KEIHIN) SCOOTER-M3500р
Карбюратор 4T 152QMI, 157QMJ 125-150cc (KEIHIN) SCOOTER-M3800р
Карбюратор спортивный Yamaha/Stels/Keeway 2T 50cc (d-21mm) SCOOTER-M4200р
Карбюратор спортивный Honda AF-18/24 (d-21mm) SCOOTER-M4950р

vsescooter.ru

Устройство карбюратора скутера 4Т 50СС Китай

Настройка карбюратора 4-х тактного скутера это, конечно, не откатка инжектора по широкополосному лямбде, но также требует грамотного подхода и знаний. Для стабильной работы и экономичности китайские производители разработали и внедрили несколько конструктивных дополнений. Перед тем, как заняться регулировкой карбюратора на скутере 4т, не лишним будет знакомство с устройством этого прибора.

Основное предназначение главного прибора системы питания заключается в подготовке оптимальной смеси, поступающей непосредственно в цилиндр. Карбюратор состоит из таких узлов:

  1. Корпус.
  2. Дроссельная заслонка.
  3. Жиклеры.
  4. Поплавковая система.
  5. Дроссельная заслонка.
  6. Ускорительный насос.
  7. Пусковой обогатитель.
  8. Винты для настройки.
  9. Дозирующая игла.

Для создания обогащенной смеси при запуске холодного мотора китайские скутеры оборудованы пусковым обогатителем.

При отсутствии напряжения на его контактах игла полностью освобождает пусковой канал, что открывает путь для увеличенной дозы горючего в карбюраторный диффузор.

За показатели экономичности отвечает система отключения ХХ, которая отключает опцию холостого хода при нагрузке.

Не смотря на сложность конструкции, обслуживание карбюраторного узла вполне по силам начинающему механику. Перед началом процесса стоит установить проверенную свечу зажигания, а также хороший воздушный фильтровочный элемент. Регулировка карбюратора на скутере 4т должна производиться на прогретом двигателе. Процесс состоит из таких операций:

  • юстировка холостого хода;
  • наладка качества смеси винтом;
  • регулировка иглой качества смеси;
  • юстировка уровня горючего в поплавковой камере.

В конструкции карбюратора предусмотрен винт, который управляет оборотами мотора на холостом ходу.

При его закручивании канал подачи воздуха делается меньше, вследствие чего топливная смесь обогащается и количество оборотов увеличивается. Чтобы уменьшить этот показатель, соответственно, винт нужно выкрутить. Процесс контролируется при постепенном отвинчивании на каждые четверть оборота.

Соблюдение пропорций горючей смеси является главным условием для бесперебойной и стабильной работы скутера.

Данное условие выполняется, в зависимости от модели, посредством юстировки соответствующим винтом или иглой дроссельной заслонки. Обогащение смеси происходит при повороте винта по часовой стрелке или при поднятии иглы.

С точностью до наоборот выполняется процесс обеднения состава. На новом изделии считается нормальным положение винта в выкрученном состоянии на 1,5-2 оборота. Степень износа двигателя и наличие других поломок может расширить этот диапазон. Опытные механики проверяют точность настройки, проверяя свечу зажигания.

Количество топлива в поплавковой камере проверяется при запущенном моторе скутера путем поднятия вверх трубки подачи горючего. Несоответствие уровня техническим нормам устраняется регулировкой держателя иглы в небольших пределах. Регулировку карбюратора на скутере 4т можно считать законченной, если при пробной поездке отсутствуют нежелательные провалы и детонация.

Китайский 4т скутер 139qmb

четверг, 28 сентября 2017 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается
— Нет искры
-Плохая компрессия

2. Нет топлива в карбюраторе
-Закрытая топливная магистраль
-Закрытый топливный фильтр
-Заблокирована вакуумная линия
-Поврежденапорвана вакуумная линия
-Засорилась впускная игла
-Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр
-Утечка воздуха в коллекторе
-Неисправен обогатительный клапан
-Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан
-Затянутый винт холостого хода
-Поплавковая игла застряла или загрязнена
-Высота поплавка слишком высокая или слишком низкая
-Заблокированный канал воздуха в карбюраторе
-Загрязнен воздушный фильтр
-Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться
-Плохая искра
-Винт воздушной смеси слишком затянут
-Неисправен ускорительный насос

6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение
-Заблокированная топливная магистраль
-Заблокированный топливный фильтр
-Плохое топливо
-Вода в топливе
-Утечка воздуха в карбюраторе или коллекторе
-Неисправен обогатительный клапан
-Затруднено движение топлива в карбюраторе
-Вакуумная заслонка застряла
-Поврежденная вакуумная диафрагма
-Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним.
2. Снимите правую боковую панель.
3. Отсоедините разъем кабеля пускового обогатителя.
4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры.
5. Ослабьте хомуты во впускной трубке и впускном коллекторе.
6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой.
7. Отсоедините топливную магистраль от карбюратор.
8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора.
9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления.
2. Стандартное значение ниже 5, если холодно.
3. Подключите обогатитель к 12 В аккумулятору.
4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе.
6. При необходимости замените.
7. Установите обогатительный клапан в место установки и нажмите вниз.
8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её.
2. Отвинтите два винта клапана отсечки воздуха.
3. Снимите пружину и вакуумную мембрану.
4. Проверьте на износ мембраны, замените если необходимо.
5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку

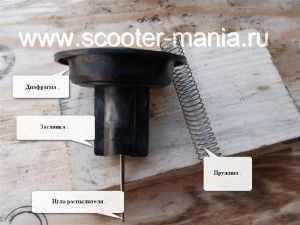

2. Снимите пружину, заслонку мембраны.
3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры.
2. Снимите штифт, который держит поплавок.
3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси.
Подсчитайте количество оборотов при удалении винта качества смеси.
При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух.
5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи.
2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота.
4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Устройство карбюратора скутера 4т

Начнем изучение работы карбюратора с ускорительного насоса

Ускорительный насос срабатывает только при резком открытии ручки «газа», когда от скутера нужно добиться резкого ускорения, системы карбюратора имеют некоторую инертность и не могут своевременно отреагировать на ручку «газа», поэтому чтобы не было провала при резком открытии «газа» конструкторы внедрили в карбюратор дополнительный модуль который в нужный момент впрыскивает порцию топлива, что позволяет сглаживать характеристику работы двигателя во время динамичного разгона.

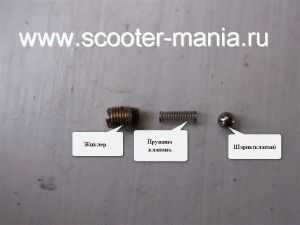

Укорительный насос в разобранном виде

Привод ускорительного насоса

Каналы ускорительного насоса

Общее устройство карбюратора

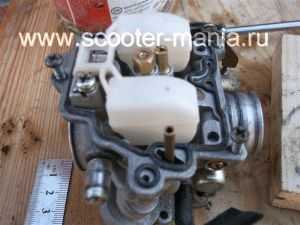

Карбюратор без верхней крышки

[stextbox id=»alert»]Ни когда не пытайтесь растянуть пружину, ее усилие строго тарировано. [/stextbox]

Винт количества (качества) топлива холостого хода

Винт «качества» в сборе, при обратной установке винта соблюдайте правильный порядок установки уплотнительных колец, сначала ставится пружина затем алюминиевая шайба и резиновое уплотнительное кольцо.

Для обеспечения большей экономичности двигателя, в карбюратор внедрили систему отключения холостого хода, данная система отключает холостой ход когда он уже не нужен, что в конечном счете положительно сказывается на общей экономичности двигателя.

В карбюраторе для управления работой системы отключения холостого хода есть специальный канал через который разряжение передается на мембрану которая при помощи штока открывает или закрывает клапан, тем самым отключает или выключает систему холостого хода.

Регулировка карбюратора скутера 4т

Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты. Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.

Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.

После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.

Регулировка карбюратора 4-х тактного скутера

Вообще количество тактов в скутере играет не столь важную роль при регулировке, ведь жиклеры практически везде одинаковые (топливный и холостого хода), поэтому процесс происходит по индивидуальным показателям скутера.

Важно: проводиться регулировка карбюратора скутера 4т 80 кубов или другого объема только на прогретом двигателе. Также важно учитывать, что перед регулировкой обязательно карбюратор нужно разобрать и почистить от грязи.

Настройка карбюратора включает в себя несколько манипуляций:

  1. Регулировка уровня топлива;
  2. Настройка холостого хода;
  3. Регулировка качества смеси при помощи жиклера;
  4. Регулировка качества смеси, путем установки положения иглы.

Давайте начнем с наиболее простого действия — регулировки холостого хода.

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Настройка уровня топлива

Данная процедура также проводиться при помощи жиклера, расположенного в самом низу на поплавковой камере. Первым делом нужно открутить данный винт, но бензин не должен выйти из трубки. Трубка располагается ниже жиклера, как правило, прозрачная. Она и показывает уровень топлива, поэтому поднимите ее в вертикальном положении. Если уровень топлива в поплавковой камере нормальный, бензина в трубке будет немного меньше бордюрчика крышки.

Важно: проверять данный показатель нужно только на прогретом заведенном двигателе.

Регулировка уровня топлива в карбюраторе скутера 4т проходит следующим образом: снимаем поплавковую камеру и находим внутри иглу. На игле есть отметки и небольшое запорное кольцо. Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием.

Регулировка качества смеси на скутере

Выше мы указали, что смесь может быть оптимальной, богатой или бедной. Так вот, производители определенной модели скутера рекомендуют использовать заданные пропорции, а значит рано или поздно придется проводить регулировку. На большинстве скутеров 4т имеется регулировочный винт, в противном случае процедура происходит при помощи иглы в дроссельной заслонке. Обогащение смеси происходит путем прокрутки винта по часовой стрелке, когда винт крутиться против часовой стрелки, смесь становиться бедной. Регулировка показателя на скутерах без винта качества смеси происходит путем увеличения или уменьшения высоты иглы.

Как узнать богатая смесь или бедная?

Чтобы узнать этот показатель следует посмотреть на состояние свечи, а именно на ее электроды. При бедной смеси электроды достаточно белые и заметны следы плавления, когда смесь обогащенная, электроды слишком черные и заметен сильный нагар. Разумеется, оптимальная смесь характерна нормальным состоянием свечи.

Как почистить карбюратор на скутере 4т видео

Для нормальной работы двигателя скутера, необходима хорошая смесь из бензина, воздуха, масла (для двухактных моторов). Готовится этот коктейль в заданной пропорции в карбюраторе, поэтому так важно, чтобы карбюратор всегда был чистым. Чистку рекомендуют проводить на каждые 1-2 тыс. км пробега.

Признаками засорения могут быть:
— неустойчивая работа при заводе двигателя;
— нестабильная работа на холостом ходу.

Инструменты

Для процедуры очистки надо подготовить инструменты и очищающую жидкость:
1. Бензин или специальный очиститель для таких работ.
2. Торцевой ключ на 10 с удлинителем и универсальной рукояткой.
2. Кисточка и ванночка.
3. Крестовую и шлицевую отвертки.
4. Перчатки и защитные очки.

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора:
1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку.
2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке.
3. Ось поплавка вынимается и освобождается поплавок с иглой. Особое внимание мелким деталям.
4. Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Чистка карбюратора

Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.

Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.

Установка карбюратора

Сборка и установка устройства после мойки – в обратной последовательности. Особое внимание – установке дросселя. Заслонка должна входить в карбюратор полностью, для этого ее поворачивают, пока она не сядет «с головой». Закручиваем крышку. Если очистителя под рукой не оказалось, можно промыть все детали в бензине и продуть с помощью насоса или компрессора, одев на него предварительно специальную насадку с заостренным кончиком.

Увидеть весть процесс очистки своими руками можно на видео.

Видео. Чистка карбюратора скутера

»

Отличная статья 0

smotri-dtp.ru

Садитесь поудобнее, речь у нас пойдет об одной из самых таинственных деталей скутера пусковом обогатителе. Сия деталька мала, но очень важна. Именн


Пусковой обогатитель!

          Садитесь поудобнее, речь у нас пойдет об одной из самых таинственных деталей скутера - пусковом обогатителе. Сия деталька мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без геморроя в любую погоду. Только благодаря ей скутер легко заводится с полпинка, а у кого не так - значит руки криво растут (шучу J). Благодаря ей, родимой, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! - говорю я на полном серьезе.
  Дык, значить, что же это такое - пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами - воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

  А теперь посмотрим на рисунок.




В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

  Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.
  Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле ("Choke").
  Теперь "болезни" системы.
1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер 9. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот - обедняет смесь, затрудняя пуск.
3. Нарушен контакт с "таблеткой" нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом.
4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы - как в п. 3.
5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы - также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит. (Хотя... Я его не разбирал. В общем, вряд ли.)

Снятие, разборка, чистка и сборка карбюратора KEIHIN.

Регулировку и ремонт карбюратора многие считают одной из самых сложных операций, но если хорошо разобраться - здесь нет ничего сложного.
  Прежде чем начать регулировку и чистку, нужно проверить выхлопную систему на наличие нагара. Подробнее об этом можно прочитать здесь. Работа карбюратора сильно зависит от чистоты выхлопной системы.
  Возьмем для примера японский карбюратор KEIHIN. В основном принцип и строение карбюраторов этой и других фирм похожи.
  Начнем со снятия. В любом случае для начала нужно как сам карбюратор, так и все вокруг него промыть и вытереть. Это можно сделать с помощью кисти для красочных работ и ванночки с бензином на открытом воздухе. После того как детали вокруг карбюратора и сам карб вымыты, протираем все сухой тряпочкой. Можно слить топливо из поплавковой камеры не снимая карбюратор с мотороллера. Для этого откручиваем болт (5 на рис.1)  и все топливо сливается через патрубок (4 на рис.1), на который с завода надет резиновый шланг и выведен за пределы двигателя. Затем отвинчиваем и снимаем воздухофильтр. Откручиваем крышку золотника (6 на рис.1), вынимаем золотник с пружинкой и иголкой (2,3,4 на рис. 6), оставляем висеть на тросике газа, заматываем его в чистую тряпочку и фиксируем где то сбоку чтобы не мешал. Отсоединяем топливный шланг от трубки карба (1 на рис.4) Отключаем провода от пускового обогатителя (рис 5) (клеммы придется поискать, они находятся где-то под обшивкой). Затем откручиваем два болта крепления карбюратора к впускному коллектору, снимаем его и прокладку, а дырочку в коллекторе закрываем тряпкой во избежание попадания пыли и грязи в полость коленвала и цилиндр. Отвинчиваем два болта крепления пускового обогатителя (3 рис. 4) и снимаем его.
Теперь когда карбюратор у Вас в руках, переверните его и вытрусите оттуда все остатки бензина, а затем снова, но уже тщательнее промойте его в бензине и просушите. После такой операции его даже в руки будет приятно взять.
  Следующая операция - разборка карбюратора и его чистка. Снимаем нижнюю крышку (рис. 3) и получаем доступ ко всем жиклерам (рис. 2) и поплавку. Снятую крышку следует промыть, так в ней на дне всегда много грязи. Снимаем поплавок (6 на рис.6) с запорной иглой  (7 на рис. 6) и видим картину показанную на рис. 2 . Для начала желательно все жиклеры продуть. Для этого выкручиваем  регулятор качества смеси (для холостого хода) (3 на рис. 1) и продуваем жиклер холостого хода (3 на рис. 2). Эту операцию хорошо проводить компрессором или насосом с насадкой. Затем тот же регулятор качества смеси закручиваем до упора (пружинку с винта можно снять) и повторяем операцию. Затем продуваем главный жиклер (2 на рис. 2). Неплохо было бы его прочистить чем ни будь вроде заточенной спички или леской (но ни в коем случае не чем-то железным типа проволоки!). Затем прочищаем и продуваем показанные на рис. 2 отверстие подачи топлива 4, и трубку обогатителя 7. Затем вывинчиваем регулировочные болты 2 и 3 на рис. 1 и продуваем все видимые отверстия на карбюраторе. Затем прочищаем и продуваем жиклер обогатителя 1 и отверстие 2 (топливная камера обогатителя) на нижней крышке ( рис. 3). После все снова промываем в чистом бензине и можем повторить операцию продувки и чистки повторно.
  Не мешало бы визуально осмотреть поплавок на наличие в нем бензина, такое бывает крайне редко из-за мелких трещин в нем. Если все таки там оказался бензин - значит где-то микротрещинка или дырочка. Нагреваем воду до 70-80 град. C и ненадолго опускаем туда поплавок. В месте где есть микротрещина или дырочка пойдут пузырьки. А вот освободить поплавок от топлива - дело сложное, требует внимательности и аккуратности. Если вы не уверенны что справитесь с этим, то лучше и не браться. Помечаем саму трещинку на поплавке, что бы в дальнейшем ее заклеить. Затем протыкаем в нижней части поплавка иголкой-цыганкой дырку и все из него вытрушиваете. Ложим поплавок на что то теплое и сушим его. Пока он сушится, вырезаем из чего то бензостойкого (например фторопласта или тонкого текстолита толщиной не более 0,5 мм) кружок диаметром 5-8 мм и зачищаем его. Подготавливаем бензостойкий моментальный клей (например китайский super glue или отечественный момент-1 в маханьком тюбике). Зачищаем места склеивания вокруг дырочки на поплавке наждачной бумагой и, пока поплавок теплый, смазываем вырезанную латку и место приклеивания на поплавке клеем. Плотно сжимаем на 10-20 сек и оставляем просохнуть. Трещинку, через которую и попало топливо в поплавок можно заклеить таким же образом, или, если она в труднодоступном месте, замазать эпоксидной смолой. После полного высыхания, проверяем снова в горячей воде на утечку.
  После того как все промыто, очищено и проверено аккуратно собираем карбюратор в обратной последовательности.
Работу пускового обогатителя (рис. 5) можно проверить подав на ее разъем напряжение от источника 12 Вольт. После 3-7 минут он должен нагреться, а заслонка с иголкой (3,4 на рис. 5) должны опуститься приблизительно на 5-7 мм. Если этого не происходит, проверьте целостность проводов. Если обогатитель нагревается, а заслонка не опускается, значит где то, возможно, попала грязь. Промойте все и смажьте.

Удачи!

auto-dnevnik.com

Установка ручного пускового обогатителя

Установка ручного пускового обогатителя (подсоса) с управлением на руле (в каталоге также доступен ручной обогатитель с рычагом управления непосредственно на карбюраторе. При его использовании отпадут все проблемы связанные с установкой ручки управления на руле и прокладкой троса по раме скутера. Для данного типа карбюратора — это Art.№ B53015 по каталогу sip-scootershop).

На примере карбюратора Keihin, Honda.

Для этого понадобятся:

— 2 позиции по каталогу sip-scootershop: собственно сам механизм и ручка управления, для монтажа на руль.

Арт номера:

40319000 Conversion kit pull choke PHVA

C10262 Choke lever, mounted on handle

- Оплетка для троса (велосипедная) ~2м (все зависит от длины рамы. На дио хватит и меньшей длины).

- Трос, чуть большей длины

- Старый автоматический обогатитель (в данной статье описывается тот случай, когда купленный ручной обогатитель не работает должным образом без доработки (Часто после установки комплекта «as is» (как есть, без установленной иглы), открытие обогатителя ведет за собой черезчур сильное обогащение смеси и, как результат, двигатель глохнет). Тем не менее, прежде чем приступать к переделке, убедитесь сначала в ее целесообазности. Может случится так, что в вашем случае все будет работать и без вышеописанной доработки)

Для начала разбираем старый электрический обогатитель. Он, как правило, посажен на подобие фиксатора резьбы, поэтому руками раскрутить его не получится. Используем плоскогубцы или тиски аккуратно, чтобы не повредить его.

Из всего этого нам понадобится только иголка.

Из купленного комплекта достаем цилиндрическую боночку. Извлекаем из нее уплотнительную резинку.

Теперь нужно просверлить в ней и в резинке отверстие под иглу. Важно просверлить четко по центру (лучше на токарном станке). Отверстие делать чуть больше диаметра иглы.

Далее делаем замеры по старому электрическому обогатителю, чтобы игла в новом выходила относительно цилиндрической боночки на такое же расстояние.

Иглу в просверленном отверстии фиксируем с помощью мощного паяльника и олова. Помучаться придется порядком, чтобы сделать ровно (проверять биение иглы легко зажав деталь в патроне электродрели).

Далее снимаем левую грипсу с руля (резинку). Одеваем ручку. Возможно придется подпилить пластик, чтобы ручка стала красиво и вплотную. Сверлим в рулевой трубе два маленьких отверстия. Фиксируем ручку двумя болтиками (в ручке есть специально предусмотренные два или три ушка под крепеж). Вставляем трос, одеваем оплетку. Проводим все это дело по раме к двигателю с помощью стяжек.

На конце троса напаиваем стопор, за который будет держаться боночка с иглой.

Результат:

Система работает на 5+. Карбюратор не заливает при открытии заслонки, как было до этого (при установленном ручном чоке без иглы).

В итоге получаем экономию электроэнергии порядка 15-20Вт, удобное ручное управление обогащением смеси когда это требуется (а не при каждом старте, как при использовании автоматического пускового обогатителя)

P.S. после установки ручки управления, возможно придется укоротить левую г

remontscooter.com

Снятие, разборка, чистка и сборка карбюратора KEIHIN.


егулировку и ремонт карбюратора многие считают одной из самых сложных операций, но если хорошо разобраться - здесь нет ничего сложного. Подробнее ознакомится с принципом работы карбюратора можно в этой статье >>
    Прежде чем начать регулировку и чистку, нужно проверить выхлопную систему на наличие нагара. Подробнее об этом можно прочитать здесь. Работа карбюратора сильно зависит от чистоты выхлопной системы.     Возьмем для примера японский карбюратор KEIHIN. В основном принцип работы и строение карбюраторов этой и других фирм похожи.

    Начнем со снятия. В любом случае для начала, не снимая карбюратор с мотороллера, вычистить как его так и все вокруг него и вытереть. Это можно сделать с помощью кисти для красочных работ и ванночки с бензином. Все эти операции нужно делать обязательно на открытом воздухе.


рис 1

    После того, как детали вокруг карбюратора и  сам карб вымыты, протираем все сухой тряпочкой. Топливо из поплавковой камеры можно слить не снимая карбюратор с мотороллера. Для этого откручиваем болт 5 (рис 1) и все топливо сливается через патрубок 4 (рис 1), на который с завода надет резиновый шланг и выведен за пределы двигателя. Затем отвинчиваем и снимаем воздухофильтр. Откручиваем крышку золотника 6 (рис 1), вынимаем золотник с пружинкой и иголкой 2,3,4 (рис 5) и оставляем висеть на тросике газа, заматываем его в чистую тряпочку (дабы не испачкать) и фиксируем где то сбоку, чтобы не мешал. Отсоединяем топливный шланг от трубки карба 1 (рис 4). Отключаем провода от пускового обогатителя (клеммы придется поискать, они находятся где-то под обшивкой).


Пусковой обогатитель

Затем откручиваем два болта крепления карбюратора к впускному коллектору, снимаем его и прокладку, а отверстие впускного коллектора закрываем тряпкой во избежание попадания пыли и грязи в полость коленвала и цилиндр. Отвинчиваем два болта крепления пускового обогатителя 3 (рис 4) и снимаем его.
    Теперь, когда карбюратор у Вас в руках, переверните его и вытрусите оттуда все остатки бензина, а затем снова, но уже тщательнее промойте его в ванночке с бензином щеточкой и насухо вытрите. После такой операции его даже в руки будет приятно взять.


рис 2

    Следующая операция - разборка карбюратора и его чистка. Снимаем нижнюю крышку (рис 3) и получаем доступ ко всем жиклерам с поплавком (рис 2). Снятую крышку следует промыть, так как в ней на дне часто скапливается грязь и вода. Снимаем поплавок 6 с запорной иглой  7 (рис 5) и видим картину показанную на рис 2. Для начала нужно выкрутить главный жиклер 2 (рис 2), если выкручивается, то жиклер холостого хода 3 (рис 2), регулятор качества смеси 3 (рис 1) и вбросить в ванночку с ацетоном для откисания всех налетов минимум на 10 минут.


рис 3


    В это время компрессором или с помощью насоса продуваем все видимые отверстия, особенно те, через которые идет подача топлива и воздуха. Эту операцию лучше проводить компрессором с хорошей производительностью, он лучше выдует всю грязь. Затем продуваем выкрученные и вымоченные в ацетоне жиклеры и винт качества смеси с пружинкой. Снимаем пружинку с винта регулировки качества смеси, завинчиваем его на место до упора и снова продуваем отверстие жиклера холостого хода 3 (рис 2). Это нужно для того, что бы хорошо продуть канал подачи топлива на холостом ходу. После продувки выверните обратно винт и снова наденьте на него пружинку. Затем прочищаем и продуваем жиклер обогатителя 1 и отверстие 2 (топливная камера обогатителя) на нижней крышке (рис 3).
    Ни в коем случае нельзя чистить жиклеры предметами из железа (иголки, проволока и т.д.), иначе повредите их! Тугой налет в отверстии жиклера можно аккуратно удалить заточенной спичкой а затем снова продуть. После все снова промываем в чистом бензине и можем повторить операцию продувки и чистки  повторно.


рис 4




рис 5     Не мешало бы визуально осмотреть поплавок на наличие в нем бензина, такое бывает крайне редко из-за мелких трещин в нем. Если все таки там оказался бензин - значит где-то микротрещинка. В таком случае карбюратор будет "переливать".
    Нагреваем воду до 70-80 град. C и ненадолго опускаем туда поплавок. В месте где есть микротрещина или небольшое отверстие пойдут пузырьки. А вот освободить поплавок от топлива - дело сложное, требует внимательности и аккуратности. Если вы не уверенны что справитесь с этим, то лучше и не браться. Помечаем саму трещинку на поплавке, что бы в дальнейшем ее заклеить. Если трещина слишком маленькая, и через нее не удается вытрусить топливо, протыкаем в нижней части поплавка  иголкой-цыганкой одно отверстие и вытрушиваем весь бензин. Ложим поплавок на что то теплое и сушим его. Пока он сушится, вырезаем из чего то бензостойкого (например фторопласта или тонкого текстолита толщиной не более 0,4 мм) кружок диаметром 5-8 мм и зачищаем его. Подготавливаем бензостойкий моментальный клей (например китайский super glue или отечественный момент 1 в маханьком тюбике). Зачищаем места склеивания вокруг проколотого отверстия на поплавке наждачной бумагой и, пока поплавок теплый, смазываем вырезанную латку и место приклеивания на поплавке клеем. Плотно сжимаем на 10-20 сек и оставляем просохнуть. Трещинку, через которую и попало топливо в поплавок заклеиваем таким же образом, или, если она в труднодоступном месте, замазываем эпоксидной смолой и сушим 24 часа. После полного  высыхания, проверяем снова в горячей воде на утечку.

    После того как все промыто, очищено и проверено, аккуратно собираем карбюратор в обратной последовательности.
    Работу пускового обогатителя можно проверить подав на ее разъем напряжение от источника 12 Вольт. После 3-7 минут он должен нагреться, а заслонка с иголкой 3, 4 должны выдвинуться приблизительно на 5-7 мм. Если этого не происходит, проверьте целостность проводов. Если обогатитель нагревается, а заслонка не опускается, значит где то, возможно, попала грязь. Промойте все и смажьте. Подробнее здесь >>

Удачи!

zloyshadow.blogspot.com

Отправить ответ

avatar
  Подписаться
Уведомление о
