Пыльники шрусов – Как заменить пыльник ШРУСа наружный самостоятельно

Содержание

🚘 Пыльник ШРУСа – что это такое и зачем он нужен

Что такое пыльник автомобиля?

Взаимосвязанные между собой детали автомобиля требуют постоянной защиты. Наличие в узлах (места взаимодействия) различных смазочных материалов предполагает использование чехлов, предотвращающих вытекание смазки, а также попадание различных микрочастиц (пыль, вода, грязь и тому подобное). Эти защитные специальные чехлы из резины и называют пыльниками. Они могут быть совершенно различных размеров и форм, к примеру, вытянутые или в форме колокола, но все они имеют только одно предназначение — защита любого трущегося соединения (шарнирного или любого другого).

Любое повреждение пыльника – это достаточно серьёзная неприятность, ведь даже самая мелкая трещинка приведёт к попаданию в него влаги и пыли. Вследствие этого образуется абразив, который может привести к более быстрому износу, коррозии, а также проблемам в работе.

Так как пыльники подвержены различным воздействиям, то необходимо постоянно проверять их состояние. Это нужно для того, чтобы Вы смогли вовремя заменить их новыми, не допустив тем самым нарушений в работе защищаемого пыльниками узла.

Чтобы пыльник идеально выполнял свою работу, он должен иметь следующие характеристики:

  1. Материал, применяемый для изготовления, должен быть эластичным;
  2. Пыльник должен быть адаптирован к функционированию при самых разных температурных режимах и устойчив к агрессивным средам;
  3. Реакция на ГСМ должна отсутствовать.

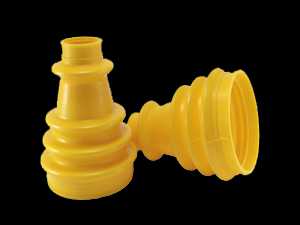

Пыльник ШРУСа

ШРУС — это деталь каждого автомобиля, имеющего передний привод. Его конструкцией предусмотрено по 2 «гранаты» (второе название ШРУСа) на каждой из сторон (одна внутренняя, а вторая – внешняя), каждую из них защищает наружный пыльник ШРУСа и внутренний пыльник ШРУСа соответственно. Изготавливают их обычно из силикона либо неопрена для обеспечения защиты даже  при самых сложных условиях.

Внешним видом пыльники ШРУСа напоминают конус, который сложен «гармошкой». Такую форму выбрали не просто так – благодаря ей деталь удаётся оградить от пережатий при изменении угла. Фиксируется пыльник с двух сторон хомутами, помогающими надёжно защищать шарнир от пыли.

Если привод регулярно осматривать, то можно вовремя заметить любое из повреждений пыльника. Обнаружив малейшую трещинку или иной дефект, который может нарушить герметичность, необходимо сразу же поменять пыльник на новый.

Заменить пыльник вовсе не такое уж и сложное дело, но довольно хлопотное. Первым делом необходим демонтаж привода. Далее, после завершения этого процесса, повреждённый пыльник разрезается и затем снимается граната. Прежде, чем одевать на шарнир новый пыльник, необходимо его промыть, а затем нанести смазку. Если у Вас всё сделано, то можете возвращать детали обратно на своё место.

Хомуты, так же как и пыльник с повреждениями, обязательно заменяются, их нельзя использовать повторно. Подробнее о замене пыльника ШРУСа Вы можете ознакомиться в статье «Замена наружного ШРУСа и пыльника ШРУСа».

Пыльник рулевой тяги

Используются пыльники и в рулевом управлении. Форма их, а также крепление обусловлены спецификой конструкции. От того, где они крепятся, зависит напрямую сложность замены пыльника:

  • Если пыльник расположен в месте, где рулевые тяги крепятся к рейке, как, например, в «девятке», то Вам придётся довольно сложно, так как для его замены нужно выполнить ряд процедур, которые включают и разборку механизма рулевого управления.
  • В ВАЗовских автомобилях обычно пыльники находятся на концах рейки. Для замены какого-либо из них, Вам нужно будет лишь убрать хомуты, затем открутить гайку, которой крепится тяга, отсоединить её и снять пыльник.
  • Среди множества видов пыльников можно найти и очень интересные. Например, в одной из моделей «Фольксваген» они изготовлены в виде эластичных колпачков, которые одеты на корпус и закреплены с помощью хомутов. Такие пыльники защищают механизм рулевого управления от попадания грязи и достаточно легко меняются.

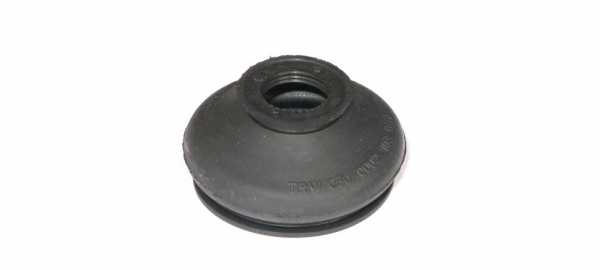

Пыльник шаровой опоры

Отличается этот вид пыльников от описанных выше моделей тем, что конструкция их напоминает гриб, где узкая часть плотно прилегает к пальцу, а более широкая расположена на корпусе самой опоры. Для закрепления пыльника используют стопорное кольцо.

Замена пыльника шаровой опоры, имеющего повреждения, осуществляется довольно легко. Необходимо просто рассоединить ступицу и опору, а потом отвёрткой аккуратно подцепить стопорное кольцо. После того, как Вы это сделаете, можно спокойно снять с опоры пыльник. Прежде, чем устанавливать новый пыльник, необходимо как можно тщательнее промыть все поверхности, а также смазать их.

Такие же пыльники используют и для наконечников рулевых тяг – они абсолютно идентичны (и сама конструкция, и способ замены). Размер – это единственное, чем они всё же различаются.

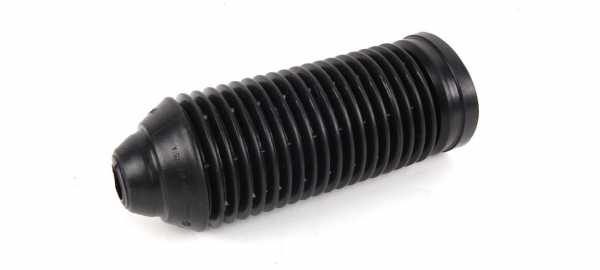

Пыльник амортизатора

Эти пыльники используют, чтобы  защищать амортизаторы, обычно они выполнены в форме гофрированного чехла из резины и довольно часто не закрепляются вообще. Держатся они за счёт хорошего прилегания, а предназначением их является защита штока от пыли и грязи. Как всегда, есть и исключения – ВАЗовская «классика», где применяется металлический чехол. Он, конечно, обеспечивает более длительную защиту, однако менее эффективен, чем его сородичи, выполненные из резины.

Спасибо за подписку!

Требования к материалу, из которого изготавливают пыльники, очень завышены, ведь для того, чтобы функционировать так, как нужно в условиях перегрузок, он обязан выдерживать довольно широкий диапазон температурного режима. Помимо этого, он должен быть стойким и не разрушаться при попадании на него масла или соли, которой в зимний период обрабатывают дороги.

Пыльник тормозного суппорта

Всего существует два вида пыльников суппорта – один из них предназначен для направляющей, а второй защищает поршень. Они отличаются друг от друга формой, но оба изготовлены из пружинистого материала, способного выдерживать перегрузки и обеспечить защиту суппорта от пыли.

Довольно часто автомобильный пыльник меняется во время проведения планового ремонта. Если Вы обнаружили какие-либо повреждения, то лучше всего будет сразу поменять изношенную деталь на новую. Не проведённая вовремя замена может вполне привести к очень печальным последствиям.

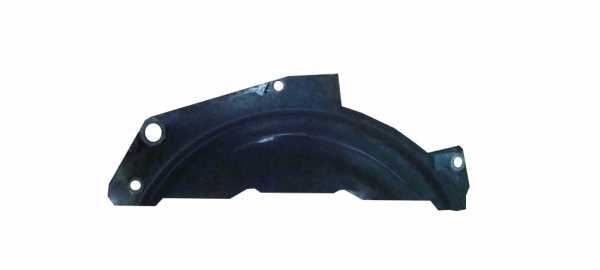

Пыльник маховика

Этот пыльник особо выделяется среди остальных. Для его изготовления используют металл – в этом его главное отличие от остальных вариаций. Пыльник маховика предназначен для надёжной защиты самой детали от попадания в него сторонних жидкостей или частиц, поэтому он имеет второе название — крышка картера сцепления.

Конечно, он точно так же, как и остальные детали, может быть повреждён механически или изношен. Если нет возможности восстановить его рабочее состояние, то его необходимо заменить.



olade.ru

Размеры пыльников шруса | РтиИваз

Размеры пыльников шруса Лады…

Здравствуйте уважаемые, читатели авто блога RtiIvaz.ru. Сегодняшняя статья будет посвящена размерам пыльников шруса автомобилей ВАЗ. В современной автомашине все ответственные соединения и узлы защищены либо сальниками от выхода масла, либо различной резиной, защищающими соединения от воздействия внешней среды.

Резинотехнические изделия используются и в гидравлических системах: системе тормозов; системе гидропривода сцепления; гидроусилителе рулевого управления. Это, например: манжеты цилиндров гидропривода, также наружные, внутренние пыльники шруса ваз автомобилей различных размеров и конструкций.

Для выполнения ремонта цилиндров гидропривода имеются различные по размеру ремкомплекты ваз, которые снабжены полным набором всего необходимого для замены.

Как правило, резинотехнические изделия ваз имеют небольшую стоимость на фоне стоимости защищаемых ими деталей, поэтому качество изготовления резины важно для каждого автомобилиста.

Например износ манжет в гидроцилиндрах приводов автомобиля в основном вызван тем, что тормозная жидкость, используемая для их работы гигроскопична, и притягивает влагу, а с ней и пыль. Все это постепенно накапливается в гидравлических цилиндрах, и подобная смесь начинает работать как абразив, изнашивая и уплотнительные манжеты, и зеркало самого цилиндра.

Поэтому так важно не тянуть с ремонтом цилиндров тормозной системы или привода сцепления. Производите замену изношенных резиновых манжет сразу при появлении первых признаков неудовлетворительной работы гидроцилиндров или их подтекании.

Знаете ли вы, автолюбитель, что старую грязную тормозную жидкость сначала необходимо поменять. А уже затем устанавливать перебранный цилиндр и выполнить прокачку системы от попавшего в нее воздуха.

Перед проведением замены изношенных пыльников и манжет гидроцилиндра необходимо убедиться, что его зеркало не имеет следов износа, в противном случае замена спасет лишь на не совсем продолжительное время. При износе зеркала гидроцилиндра он подлежит замене целиком.

Как известно большинство неисправностей в подвижных соединениях связано с появлением трещин или разрывов на поверхности защит резиновых. Это пыльники на приводах полуосей, шаровых опор, соединений рулевой трапеции, гофр рулевой рейки, также передней и задней стойки и.т.д.

Порванный резиновый пыльник шруса начинает пропускать в соединение воду, дорожную грязь, что в разы сокращает срок эксплуатации узла автомашины. Помимо этого соединения имеют приличную стоимость, поэтому: состоянию наружных, внутренних пыльников «гранаты» необходимо уделять особое внимание.

Стоит сразу же осмотреть состояние пыльников, например ШРУСОВ при проезде подозрительного препятствия, когда вы услышали какой либо скребущий звук снизу автомобиля.

Если при осмотре вы увидите, что резину «гранаты» чем то зацепило, и он получил разрыв, то доехать до гаража можно намотав сверху «гранаты» полиэтиленовый пакет или пару пакетов. Далее надо закрепить концы изолентой или скотчем или любым подручным материалом. Так вы сохраните ШРУС «гранату» от попадания грязи. В обратном случае все закончится либо его снятием, разборкой и промывкой, либо вообще дорогой заменой узла.

При порванном пыльнике шруса автомобиля вам необходимо подобрать по размеру новый чехол и выполнить его дальнейшую замену.

Всегда необходимо учитывать «родные» размеры, которые соответствуют и диаметру стержня полуоси и наружному диаметру гранаты шруса. Если установить похожую резиновую защиту на «гранату», то при несовпадении диаметров хомуты не смогут гарантированно зажать пыльник в месте соединения. В результате будет наблюдаться подсос пыли, также попадание воды в шарниры «гранаты».

Далее автолюбитель смотрим фото чехлов «гранат» и их размеры…

Фотографии и размеры пыльников шруса автомобилей ваз:

Слева внутренний пыльник гранаты, справа наружный


Фотография чехлов шарниров внутренних и наружных семейства автомобилей ваз-2018; 2109; 2113; 2114; 2115; 2110; 2111; 2112 имеют конструкторские номера:

  • чехол внутреннего шарнира 2108-2215068; размер 2х8х7,5 см
  • чехол наружного шарнира 2108-2215030; размер 2х8,6х8 см

Слева внутренний пыльник шруса, справа наружный


Фотография чехлов шарниров внутренних и наружных автомобиля ваз-1111 Ока, конструкторские номера:

  • чехол внутреннего шарнира 1111-2215068; размер 1,7х8,5х6,5 см
  • чехол наружного шарнира 1111-2215030; размер 1,7х9х6,5 см

Слева наружный пыльник шруса, справа внутренний


Фото чехлов шарниров наружных и внутренних автомобилей ваз 2121; 21213; 21214; 2131; 2123 Нива, у них конструкторские номера:

  • чехол наружного шарнира 2121-2215030-01; размер 2,1х12х8,5 см
  • чехол внутреннего шарнира 2121-2215068-01; размер 2х8,5х8,5

Слева наружный пыльник шруса, справа внутренний


Фото чехлов шарниров наружных и внутренних автомобилей ваз 1118 Калина, конструкторские номера:

  • чехол внутреннего шарнира 1118-2215068Р; размер 2,2х9,2х7,5 см
  • чехол наружного шарнира 1118-2215030Р; размер 2,2х9,2х7,8 см

Размеры чехлов мерил простой школьной линейкой, к тому же резина от температуры то расширяется то ссужается, поэтому погрешность измерения составляет +плюс или -минус 2 мм. Еще обратите внимание на фото: посадочные места чехлов замерил по внутреннему диаметру.

Для выполнения замены резинотехнических изделий приобретайте ремкомплекты ваз и рти от известных поставщиков, тем самым экономя деньги на качественных изделиях.

Все ремкомплекты ваз от структуры производства завода рти выполняются из высококачественной резины с комплектом добавок в строгом соответствии с технологией.

Видео Youtub:

Пожалуйста, кто хочет поменять пыльники шрусов вот ссылка для подбора по трем размерам.

Вам так же будет интересно узнать:

Замена подушек от двигателей ваз 2109

Различные размеры сальников

www.rtiivaz.ru

Пыльник ШРУСа внутренний и наружный

Здравствуйте, уважаемые автолюбители! Сущей проблемой для многих неопытных автолюбителей становится ремонт ходовой части, когда приходится покупать и устанавливать шарниры равных угловых скоростей – ШРУСы.

Деталь эта по размерам не очень большая, но ввиду сложности технологии производства и дороговизны сырья, обходится автолюбителям в немалую сумму. По тем же причинам своеобразного устройства и характерного износа всех составных частей, ШРУС не ремонтируется, а меняется полностью. Старый ШРУС восстановлению не подлежит.

Далеко не все водители, попавшие в ситуацию, требующую замены ШРУСа, знают, что они сами стали виновниками столь дорогостоящего ремонта. Ведь, согласитесь, мы не уделяем достаточно внимания состоянию деталей, которые нам, по незнанию, кажутся малозначительными.

Деталь, о которой пойдет речь – это пыльник ШРУСа. Небольшой элемент из резины или другого гибкого материала, является единственным гарантом долговечной работы ШРУСа и, в конечном итоге, средством экономии наших денег.

Пыльник ШРУСа – устройство и назначение

Замена ШРУСа на 99-ой — видео

Количество деталей под названием «пыльник» в любом из автомобилей может доходить до нескольких десятков. Несложно предположить, что все они выполняют одну и ту же функцию, которая вытекает из их наименования.

Задача пыльника – не допустить к различным механизмам автомобиля пыль и, естественно, загрязняющие вещества более крупной фракции, чем пыль.

Пыльник ШРУСа выполняет такие функции, как:

  • защита шарнира от попадания пыли, грязи, мусора, воды;
  • защита смазочных материалов от загрязнения;
  • удержание смазки в пределах трущихся деталей шарнира.

Нарушение целостности корпуса пыльника приводит к тому, что ШРУС теряет смазочный материал, а взамен получает порцию воды, грязи, которая, являясь абразивом, приводит к усиленному износу.

Только пыльник ШРУСа может эффективно защитить его от повреждающих факторов и гарантировать длительную и исправную работу. Именно поэтому, проведение проверки состояния пыльника, должно стать регулярным мероприятием. Ну, а замена пыльника -  безусловной, при малейших отклонениях от нормы (трещины, порывы).

Как и множество других пыльников, пыльник ШРУСа изготавливают из специальных сортов резины. В настоящее время можно приобрести пыльники, изготовленные на основе силикона.

Определяющим при выборе должен быть не материал, из которого они изготовлены, а их качество и репутация производителя. Сам пыльник по конструкции представляет собой отрезок гофрированной конусной трубки. При выборе пыльника необходимо очень внимательно осмотреть его. Пыльник шруса из излишне жесткого материала не подойдёт для установки. Одну из складок пыльника необходимо вывернуть на 360 градусов.

На образовавшемся изгибе не должно быть разломов и даже микротрещин. Цвет материала не должен измениться. Плохой по качеству пыльник очень быстро выйдет из строя и возникнет необходимость его замены.

Пыльник ШРУСа внутренний – назначение и диагностика

Как известно конструкция привода ходовой части предусматривает по два ШРУСа на каждое ведущее колесо. Внутренний ШРУС передаёт вращательное движение оси от КПП и устанавливается в специальное гнездо.

Пыльник ШРУСа внутренний испытывает значительные нагрузки от повышенной температуры работающего двигателя, часто повреждается посторонними предметами, которые попадают в район моторного отсека при движении с проезжей части. Характерными признаками повреждения пыльника является: появление многочисленных микротрещин, разрывы, обильное выделение смазки.

Пыльник ШРУСа наружный – особенности осмотра

Наружный ШРУС передаёт вращение вала непосредственно на ступицу колеса. По размерам он несколько меньше внутреннего. Пыльник ШРУСа наружный, также нагревается от трения деталей, с внешней стороны его постоянно атакуют камни и песок с дорожного покрытия. В связи с тем, что наружный ШРУС установлен на колесе, то в этом месте пыльник испытывает многократные циклы сжатия – растяжения.

Для того, чтобы определить целостность пыльника следует вывернуть руль до упора. Одна из сторон пыльника максимально растянется, что позволит детально его осмотреть. Вы должны установить себе правило – минимум раз в месяц, осматривать и оценивать состояние пыльников ШРУС на своем автомобиле.

cartore.ru

Пыльник шруса: виды, функциональность, признаки износа

Шарнир равных угловых скоростей (шрус) — важный узел автомобилей,  осуществляющий мгновенную передачу вращения на привод от трансмиссии. Он значительно отличается в переднепиводных и заднеприводных машинах. Основным преимуществом шруса является возможность не просто передавать вращение на самой полуоси, но и в определенный момент менять наклонный угол. Пыльник шруса защищает узел от попадания грязи, чтобы не допустить выхода из стоя шарнира.

Пыльник шруса что это

Пыльник —  своеобразный чехол, который выполняет защитные функции важнейших узлов. Он изготавливается из плотных материалов, внешне напоминает гофрированную трубу.

Материал для изготовления пыльника шруса должен обладать следующими свойствами:

  • Плотно прилегать к узлу.
  • Быть очень упругим и эластичным.
  • При растяжении и сжатии сохранять первоначальную форму.
  • Не вступать в химическую реакцию с горюче-смазочными материалами.
  • Обладать повышенной износостойкостью.
  • В мороз сохранять свои физические свойста.

Таким требованиям отвечают некоторые сортов резины, полиуретана или силикона.

%rtb-4%

Виды пыльников шруса

Пыльники шруса делят не только по материалу но и по месту установки. Бывают:

  • Внутренний пыльник.
  • Наружный пыльник.

Оба вида пыльников подвергаются растяжению/сжатию, нагреву от трения. Наружный пыльник шруса больше подвергается атаке со стороны камней, песка и прочей дорожной грязи, потому что крепиться к колесу. По размерам наружный пыльник несколько меньше внутреннего.

Последствия несвоевременной замены пыльника шруса

Водитель может самостоятельно сделать вывод о надобности в замене пыльников. Для этого стоит учитывать загруженность и взаимодействие пыльников. Это позволит определить вероятную скорость их поломки. Если же не осуществлять осмотр, то данные компоненты сами предупредят владельца машины о наличии серьезных повреждений шруса.

Если шрус забьется грязью, то при поворотах будет доноситься сильный треск. При игнорировании симптомов, со временем конструкция просто разваливается, причем очень быстро. Поэтому рекомендуется сразу же поменять неисправные пыльники.

Причины быстрого износа пыльника

  • Серьезная нагрузка на скручивание
  • Грязь и вода попадает внутрь в большом количестве
  • Песок, влага и другие частицы постепенно приводят к деформации
  • Различные внешние факторы аномального характера

autoshas.ru

Пыльник ШРУС - разновидность, материал и назначение.

Конструкционно данные детали представляют собой пластичный гофрированный шланг в виде конуса. От их физических свойств зависит надежность и практичность элементов. Данный элемент производят по особой, достаточно сложной технологии, что отражается на его стоимости.

Функциональная роль пыльников ШРУС

Каждый автолюбитель знает, что в транспортном средстве «пыльников» несколько единиц и каждый из них имеет свое назначение.

Детальніше +

Основной задачей данных элементов является исключение попадания загрязняющих веществ. Что касается пыльника на шрус,на него возложены следующие функциональные задачи :



  • защитная: он предостерегает от проникновение в шарниры и смазочные материалы разного рода загрязнений (пыль, грязь, мусор, вода)
  • удерживающая: элемент исключает выход смазки за пределы составных частей шарнира.


Отталкиваясь от вышеперечисленных опций, нетрудно прийти к заключению, что утраченная целостность корпуса пыльника приводит к потере смазочных материалов которые были использованы и на место которых приходят загрязнения снаружи. Они выступают абразивом и приводят к быстрому износу составных частей. От состояния пыльника зависит эффективность защиты и долгая и исправная работа частей, поэтому, рекомендуется часто осуществлять контроль и при наличии незначительных отклонений (трещинок, порывов и так далее) производить замену.

Для изготовления данных элементов в качестве материала производители используют резину особых сортов. В настоящий момент можно купить пыльники шрусов на силиконовой основе, но большинство автовладельцев отдает предпочтение полиуретановым. Они рассчитаны на интенсивную долгую эксплуатацию в тяжелых условиях с большой нагрузкой, при этом, демонстрируют сохранение своих характеристик.

Однако, используемые для изготовления материалы не являются ключевыми факторами, определяющим их надежность. В первую очередь стоит обращать внимание на репутацию производителя и их качественную сторону. Конструкция данных элементов представлена отрезком гофрированной конусной трубки, который в момент выбора стоит изучить на предмет жесткости. Для чего производят выворачивание одной складки пыльника на 360 градусов. Сырье должно быть достаточно пластичное, поэтому, на изгибе не должны сформироваться разломы и трещины.


Разновидности пыльников ШРУСа

На каждую пару ведущих колес для привода ходовой части используется по паре пыльников двух разновидностей :


  • Внутренние пыльники, передающие вращательное движение ось-КПП. При эксплуатации подвергают значительным нагрузкам и высоким температурным воздействиям. Чаще всего причиной выхода из строя выступают посторонние предметы, попадающие в моторный отсек в момент езды. При обильном выделении смазки, многочисленных микротрещинах и разрывах автовладельцы не стоит затягивать с заменой пыльника.
  • Наружные пыльники, передающие вращение вала на ступицу колеса. Основной особенностью от предыдущего типа является большой размер. Наружные пыльники, испытывают те же негативные воздействия, что и внутренние плюс к ним добавляется сжатие – растяжение, происходящее многократным циклом. Для контроля за состоянием пыльника выворачивают руль до упора, что позволит растянуть с одной стороны данную деталь и тщательно изучить ее.


Специалисты автосервисов рекомендуют производить оценку состояния пыльников ШРУСа не реже, чем один раз в месяц. Такой подход позволит своевременно среагировать на износ детали и заменить ее, тем самым сохранив качественно – эксплуатационные характеристики прочих элементов.

Также вам будет интересно прочитать о пыльник рулевого наконечника и пыльник шаровой опоры.


polyboots.com.ua

Про пыльники ШРУСов - Ford Focus 2

наружный
Ford 1 710 182 Пыльник шруса наружный комплект(хомуты,смазка,болт,кольца)
внутренний
Ford 1 451 975 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 2.0 мкпп
Ford 1 552 956 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 1.8 мкпп
комплект
Ford 1 552 977 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 959 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 972 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца,наружный пыльник не тот,резина
Ford 1 485 331 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты и смазка.надо докупать смазку,болт,кольца ,наружный пыльник не тот,резина
заменитель
наружный размеры: 23,7х104,75х81,6 термопласт
Loebro 305177 Пыльник шруса наружный(хомуты,смазка,болт)
GKN-Spidan 24928 Пыльник шруса наружный(хомуты,смазка,болт)
SKF VKJP 1048 Пыльник шруса наружный(хомуты,смазка,болт)
Hans Pries 304 392 546 (TOPRAN) Пыльник шруса наружный(хомуты,смазка)
Seinsa D8415 Пыльник шруса наружный (один пыльник)
Lada 21082215030 Пыльник шруса наружный (один пыльник)
внутренний размеры: 22х90х78 резина
Loebro 304175 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
GKN-Spidan 23240 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
Ert 500549 Пыльник шруса внутренний (хомуты,смазка) Смазка в комплекте,нам не подходит
Asva ASBT-INFF2B Пыльник шрус внутренний(комплект без смазки)
Triscan 8540 16909 Пыльник шруса внутренний(хомуты,смазка)
Impergom 29055 Пыльник шруса внутренний ( без смазки и хомутов)
Malo 230573 Пыльник шруса внутренний
HANSE HR821052 Пыльник шруса внутренний
QUATTRO FRENI QF00000072 Пыльник шруса внутренний (хомуты,смазка)
Blue Print ADN18143 Пыльник шруса внутренний(хомуты+смазка), но что за смазка ,не известно
Japanparts kb-122 Пыльник шруса внутренний(хомуты+смазка)
Amiwa 04-11-433 Пыльник шруса внутренний( без смазки,хомутов)
ZZVF FF-2-15 Пыльник внутренний комплект со смазкой,без хомутов
Seinsa D8612 Пыльник шруса внутренний
Febest 2115-CB4 Пыльник шруса внутренний пыльник низкого качества
Ruville 756951 Пыльник шруса внутренний
MAPCO 18604 Пыльник ШРУСа, внутренний

x

ffclub.ru

Как заменить пыльник шруса? Замена пыльника шруса. Пыльник шруса и его замена.



Многие спорят, что лучше: передний привод, или же задний. Множество плюсов имеет и тот, и другой. Но также есть и минусы в обслуживании ходовой части и подвески. Заднеприводные автомобили характеризуются более сложной конструкцией заднего ведущего моста и более простой конструкцией передней подвески. А в переднеприводных автомобилях, в свою очередь, все с точностью наоборот. Почти все сложности обслуживания приходятся на долю передней подвески.

Одной из достаточно неприятных проблем является выход из строя ШРУСов. Поэтому, в первую очередь, нужно разобраться в причине повреждения и соответственно, как ее устранить самостоятельно в домашних условиях.

Шарнир равных углов скоростей

ШРУС – (шарнир равных углов скоростей) также называется «гранатой» из-за внешней схожести по форме. Задача ШТРУСа – передача крутящего момента на колеса автомобиля.
Шарнир равных углов скоростей устроен достаточно просто. В него входит шесть составляющих: корпус с наружной обоймой, подшипник в сборе (шарики и сепаратор), вал привода, внутренняя обойма, стопорное кольцо, пыльник.

Выявление неисправностей пыльников ШРУСа

ШРУС может вывести из строя даже самое незначительное попадание влаги или же пыли. Если вы слышите характерный хруст и треск при повороте колес машины в левую или же правую сторону до упора, - это также является сигналом о том, что нужно немедля проверить состояние ШРУСа и его составляющих. Во избежание этих проблем регулярно проводите тщательный осмотр защитных резиновых чехлов (так называемых пыльников ШРУСа - устройства для предотвращения попадания пыли и влаги в какое-либо устройство автомобиля.). Осмотреть и проверить эти детали машины вы вполне спокойно можете самостоятельно в домашних условиях, не потратив личное время и деньги на эту процедуру в сервисном центре.

Проверка пыльника в домашних условиях

Чтобы самостоятельно проверить на неисправность состояние пыльников, попробуйте вывернуть передние колеса до упора вправо, или же влево. С помощью данного «манёвра» вы сможете увидеть место расположения ШРУСа. Если вы осмотрев пыльник, удостоверились в том, что он цел и невредим, а также вокруг него вы не заметили следов разбрызганного масла, значит можете быть спокойны, пыльники ШРУСа в порядке.



Если же вы увидели, что гофрированная резинка повреждена, имеются трещины, то в этом случае лучшей рекомендацией будет немедленно заменить данную деталь (пыльник). Поскольку ШРУС в результате загрязнения пылью, или же влагой в ближайшее время перестанет функционировать. В результате нужно будет произвести замену ШРУСа целиком, чем просто заменить пыльник.

Если во время движения автомобиля, а именно - при повороте вы слышите характерных звук - это также является для вас предупреждение о неисправности ШРУСа, его составляющих. Но, если нет возможности вовремя устранить данную неполадку, то некоторое время вы можете все же ездить с неисправным ШРУСом, хотя это крайне нежелательно. Потому как, если своевременно не сменить поврежденную деталь, она попросту развалится во время движения автомобиля.

Также помните, что ШРУС следует осмотреть в том случае, если вы обнаружили люфт в соединениях устройства. (люфт в механике – это свободный ход). Чтобы проверить отсутствие «свободного движения», покачайте вал рукой в разные стороны. Если ощущается, что вал «ходит свободно», когда вы его качаете, значит, вам все же придется заменить ШРУС и соответственно все его составляющие части.

Замена пыльника ШРУСа

Чтобы сменить неисправные пыльники ШРУСа в домашних условиях самостоятельно, требуется лишь наличие нужных рабочих инструментов и немного теоретических знаний.

Вам нужно добраться до необходимой детали, которая находится под машиной. Для этого приподнимите переднюю часть машины, или же поставьте ваш автомобиль на смотровую яму, или на эстакаду.

Если работа будет проводиться на смотровой яме, рекомендуется зафиксировать автомобиль, включив четвертую передачу и затянув ручник. Также не забудьте установить приспособления под задние колеса, для того, чтобы автомобиль не скатился и никоим образом не упал в яму. (Безопасность – в первую очередь!).



Перед началом рабочего процесса, не забудьте слить масло из ККП. Необязательно стачивать все, что есть, - достаточно будет около двух литров.

Итак, - машина готова к самому важному этапу – замене пыльника ШРУСа. Можете смело приступать к выполнению поставленной задачи. Первое, что вы должны сделать, - изъять переднее колесо с той стороны автомобиля, где снимается привод. Колпачок, который находится на ступице, снимите. Чтобы ступица не начала прокручиваться, нажмите на тормозную педаль. Далее вам нужно открутить гайку ступицы и пару болтов. Возьмитесь за поперечный рычаг передней подвески и оттяните его вниз. Затем нужно отвести поворотный кулак вместе с амортизаторной стойкой наружу и вытащить шлицевой конец внутреннего ШРУСа из коробки передач, а потом соответственно и наружного ШРУСа из ступицы колеса.

Разобрав автомобильный привод, вам следует зажать его в слесарные тиски. После этого удалите хомуты с пыльника ШРУСа. Чтобы добраться к внутренней обойме шарнира, рекомендуется немного отодвинуть пыльник. Молотком сбейте обойму, которая находится на вале привода. Следующим шагом будет извлечение защитного чехла с вала. Обязательно очистите ШРУС от остатков старой смазки. Для этого вам нужно просто промыть данные детали соляркой. После осмотрите все составляющие ШРУСа и стопорные кольца на валу. Если какая-нибудь деталь «состарилась», не рискуйте, а замените ее при возможности сразу же.

Орудуя отверткой, оденьте новый пыльник на вал. Очищенный от всевозможных остатков масел, осмотренный ШРУС необходимо одеть внутренней обоймой на вал до упора в стопорное кольцо.

Не забудьте о новой смазки, которую непосредственно нужно будет положить в сам ШРУС и также в пыльник.

Наденьте чехол на корпус и закрепите его хомутами. Те же самые действия проведите с вторым ШРУСом.



Теперь уже можно устанавливать собранный привод на ваш автомобиль. Также не забудьте поставить новую гайку ступицы.

Данный процесс вполне реален, поэтому не медлите, а с уверенностью приступайте к работе!


ru.megasos.com

Отправить ответ

avatar
  Подписаться
Уведомление о
