243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) GPARTS
Vrum-shop.ru специализируется на поставке и реализации качественных автомобильных запчастей. Предлагаем широкий ассортимент деталей для ремонта и обслуживания легкового и грузового автотранспорта. У нас доступные цены, сжатые сроки поставок и компетентная помощь специалиста при подборе. Чтобы купить 243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) GPARTS по выгодной цене в Екатеринбурге, Златоусте, Нягане заполните заявку на сайте или свяжитесь с менеджерами напрямую. Мы работаем с частными автовладельцами и юридическими лицами.
243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) GPARTS в наличии и под заказ
Почему выгодно купить 243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) в интернет-магазине vrum-shop.ru?
- Мы максимально заинтересованы в высоком качестве своих услуг и товаров.
- Мы сотрудничаем с авторитетными производителями и официальными дистрибьюторами, которые разделяют наши ценности. Брак или контрафакт – это не про нас.
Заказав 243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) из нашего каталога, вы оперативно получите высококачественную деталь. Доставку осуществляем собственными силами по Екатеринбургу и в города-спутники, силами ТК в другие регионы.
Цены на 243003160 Шарнир рулевой трапеции ГАЗ-24-3110 в сборе с обоймой G-PART (ОАО ГАЗ) GPARTS в каталоге vrum-shop.ru
Мы поддерживаем оптимальные расценки, выигрывая у многих поставщиков региона и страны. Уточнить стоимость нужной вам детали можно у наших специалистов. Они помогут подобрать необходимую модификацию под ваш автомобиль, расскажут, как оформить заказ, ответят на ваши вопросы.
Все запчасти поставляются с гарантией от производителя.
Шарнир рулевого привода — Энциклопедия по машиностроению XXL
Устройство шарнира рулевого привода автомобилей Москвич-2140 показано на рис. 173. Головка пальца 1 пружиной 8 прижата к корпусу 5 через металлокерамический > сухарь 3 и вкладыш 4. Корпус закрыт крышкой [c.215]Универсальный шарнир рулевых приводов автомобилей Москвич-2140 [c.215]
V. Шарниры рулевого привода позволяют соединяемым деталям. .. [c.135]
Системы управления. В рулевом управлении шарниры рулевого привода следует закрывать для предохранения от пыли матерчатыми чехлами. [c.249]
РАЗБОРКА И СБОРКА ШАРНИРОВ РУЛЕВОГО ПРИВОДА [c.194]
Регулировка рулевого механизма автомобиля М о с к в и ч — 402 . Перед регулировкой рулевого механизма необходимо прежде устранить зазоры в шарнирах рулевого привода, отсоединить сошку от рулевой тяги и установить рулевой механизм в среднее положение. [c.125]
Во время регулировки осевого люфта добавляют смазку в сочленения. При большом износе, если не удается таким образом устранить люфт, заменяют шаровой палец сочленения или всю тягу в сборе. Неразборные шарниры рулевого привода на легковых автомобилях регулировке не подлежат, поэтому при износе и возникновении люфта их заменяют.
Все шарниры рулевого привода унифицированы по основным деталям, но могут иметь и небольшие отличия. Например, при установке шарового пальца головкой вверх (рис. 18.12, б) применяют резиновый уплотнитель другой формы, чем при нижней установке шарнира. [c.240]
Рассчитывать на усталость необходимо наиболее ответственные детали автомобиля, работающие при переменных нагрузках. К их числу относятся в первую очередь детали, обеспечивающие безаварийную работу машины,— тяги, шаровые шарниры рулевого привода, некоторые детали подвески, поворотные шкворни, оси управляемых и ведущих колес, тягово-сцепные устройства, а также основные детали трансмиссии шестерни, карданные валы, крестовины кардана, полуоси и др.
Нарушение углов схождения колес происходит в результате изгиба балки передней оси, поперечной рулевой штанги рычагов, поворотных цапф и износа шарниров рулевого привода. [c.202]
Сборка конических соединений. В автомобилях применяют конические соединения трех видов. Шаровые шарниры рулевого привода закрепляются в конических отверстиях рулевых тяг. Эти соединения крутящих моментов не передают, так как детали перемещаются поступательно. На концы валов зачастую насаживаются ступицы с коническими отверстиями. Такое коническое соединение, передающее крутящий момент, имеет еще шпонку или шлицы. Важно, чтобы конусность деталей соответствовала друг другу. Это можно проверить на краску. Чтобы в соединении создался натяг и была возможность последующей подтяжки, между деталями должен остаться зазор а (рис. 97). Конические соединения должны иногда обеспечивать герметичность соединения (например, клапаны газораспределения). В таком случае детали притираются.
Такую взаимосвязь можно рассматривать при решении следующей задачи Для снижения затрат труда при смазке открытых шарниров (рулевое управление автомобиля и т. п.) могут быть разработаны конструкции закрытых шарниров, которые требуется смазывать значительно реже. При этом улучшаются условия смазки трущихся поверхностей, что приводит к повышению долговечности соединений. Следовательно, с позиции требований функционирования и технологии технического обслуживания проектирование закрытых шарниров является оправданным. [c.57]
Требования технологического процесса направлены на уменьшение затрат труда и средств при выполнении технологических операций сборки и испытания машин. Одним из путей удовлетворения этого требования может быть упрощение конструкции. Следовательно, при удовлетворении обоих требований имеют место противоречия. Например, для снижения затрат труда при смазке открытых шарниров рулевого управления автомобиля могут быть спроектированы закрытые конструкции, которые более продолжительное время сохраняют смазку и предохраняют шарнир от попадания влаги и инородных частиц.
Продольную тягу 1 (рис. 158) рулевого привода делают трубчатой с утолщениями по краям для монтажа деталей двух шарниров. Каждый шарнир состоит из пальца 3, сухарей 4 и 7, охватывающих сферическими поверхностями шаровую головку пальца, пружины 8 и ограничителя 9. При затягивании пробки 5 головка пальца зажимается сухарями, а пружина 8 сжимается. Пружина шарнира не допускает образования зазоров из-за износов и смягчает толчки, передаваемые от колес на рулевой механизм. Ограничитель предотвращает чрезмерное сжатие пружины, а при ее поломках не позволяет пальцу выйти из соединения с тягой. Пружины располагают в тяге относительно пальцев 2 и 5 так, чтобы через пружины передавались усилия, действующие на тягу как от сошки 6, так и от поворотного рычага.
На рис. 160 показана распространенная схема рулевого привода при независимой подвеске управляемых колес. Поперечная тяга состоит из трех частей средней тяги 8 и шарнирно соединенных с ней двух боковых тяг 4 и 9. Средняя тяга одним концом соединена с сошкой 6, а другим — с маятниковым рычагом 5, поворачивающимся вокруг опоры на кузове автомобиля. Шарнир, соединяющий каждую боковую тягу со средней тягой, близко расположен к оси качения колеса. Поэтому тяга не вызывает произвольного поворота колеса при деформации рессоры подвески. [c.239]
Устройство шарниров, применяемых в рулевом приводе при независимой подвеске колес, аналогично устройству шарниров, показанных на рис. 159, Чтобы уменьшить, трение, стремятся сократить число
[c.
239]
Продольную тягу 7 (рис. 171, а) рулевого привода делают трубчатой с утолщениями по краям для монтажа деталей двух шарниров. Каждый шарнир [c.213]
При оценке долговечности деталей рулевого привода и передних ведущих мостов целесообразно применять устройство (рис. 44), с помощью которого можно построить статистическое распределение угла поворота рулевого колеса за единицу пробега. При исследовании долговечности передних ведущих мостов нагруженность применяемых в этих мостах карданных шарниров равных угловых скоростей резко изменяется в зависимости от угла поворота колес. Так, в шариковых шарнирах при отсутствии угла между осями полуоси и поворотного кулака усталостным поломкам наиболее подвержены цилиндрическая часть и шлицевой конец полуоси при больших углах между этими осями 90
Узлы трения скольжения рулевого привода — шарниры рулевых тяг — находятся в тяжелых условиях. Нагрузка в этих узлах имеет знакопеременный ударный характер, удельные нагрузки достигают 125—500 кг/см , а смазка в шарнирах распределяется неравномерно по поверхностям трения, кроме того, шарниры плохо защищены от проникновения пыли, грязи, влаги, поэтому шарниры изнашиваются, а крепления деталей рулевого привода ослабляются. [c.153]
Если долго не смазывать шарниры тяг рулевого привода, то увеличиваются не только износы, но и усилия, необходимые для поворота управляемых колес, что отрицательно влияет на безопасность движения. [c.155]
Проверить свободный ход рулевого колеса, состояние шарниров рулевых тяг и привода рулевого управления, отсутствие подтекания жидкости в системе гидроусилителя рулевого управления, герметичность привода тормозов. При движении автомобиля проверить легкость управления и действие тормозов слить конденсат из воздушных баллонов пневматического привода тормозов.
[c.
259]
На автомобилях модели 412 могут быть установлены несколько типов рулевых механизмов, отличающихся друг от друга размерами и конфигурацией картера, червяка и ролика. Кроме того, на автомобилях выпуска 1967 и 1968 гг. устанавливался рулевой механизм с расположением внутри рулевой колонки вала управления коробкой передач, а также боковые рулевые тяги со смазываемыми в эксплуатации шарнирами. В связи с этим в данном разделе приводится описание конструкции, определение технического состояния и ремонта трех рулевых механизмов и двух рулевых приводов.
По условиям долговечности рабочей пары червяк — ролик рулевого механизма после устранения зазоров в шарнирах рулевых тя.г и передней подвески, а также подтяжки всех ослабевших креплений рулевого привода и подвески свободный ход рулевого колеса на автомобиле при движении по прямой при измерении его по ободу ие должен превышать 25 мм (около 8°). [c.186]
На рис. 73,а дугой ЛА показаны колебания передней осп автомобиля и укрепленного к ней на рессоре 1 колеса. Задний конец рессоры крепится к раме на серьге, а передний — шарнирно пальцем 4. Центром дуги АА будет служить палец 4. Дугой ВВ показаны колебания переднего конца 3 продольной рулевой тяги, для которой центром качания будет служить шаровой шарнир рулевой сошки 2. Чем сильнее будет прогибаться рессора, тем больше будет расхождение дуг АА и ВВ и тем больше будет поворот управляемых колес. Колебания передней оси иа рессорах вверх и вниз будут приводить к колебаниям управляемых колес вправо и влево относительно шкворней поворотных цапф. [c.128]
Проверка рулевого привода. При резком повороте рулевого колеса вправо и влево от исходного положения осматривают все соединения рулевого привода. Возможными причинами повышенного люфта могут быть увеличенные зазоры в сочленениях рулевых тяг, ослабление соединений поворотных рычагов с цапфами, рулевой сошки на ее валу. Повышенный люфт в шарнирах продольной рулевой тяги на большинстве моделей автомобилей устраняют ввертыванием в наконечник тяги регулировочной пробки до отказа и вывертыванием ее на 1/4—1/2 оборота.
Затем пробку шплинтуют. Появление значительного люфта в саморегулирующихся сочленениях поперечных рулевых тяг свидетельствует об износе шаровых пальцев и вкладышей и необходимости замены шарниров.
[c.87]
ЦИАТИМ-201 (тугоплавкая литиевая смазка). Всесезонно используется для смазывания втулок валика прерывателя-распределителя, подшипников генератора, гибкого вала спидометра, замков и петель дверей, тяг привода, заключенных в оболочки, шарниров рулевых тяг (при их сборке). Ее можно применять вместо смазки Литол-24 при работе автомобилей на Крайнем Севере. [c.132]
Рулевой привод передает усилие от рулевой сошки к передним управляемым колесам и располагается сзади оси передних колес. Он состоит из рулевой сошки 5, соединенной со средней рулевой тягой 6, маятникового рычага 7, боковых тяг и рычагов 1 и 11 поворотных стоек цапф передних колес (рис. 82). При повороте рулевого колеса вместе с ним поворачивается рулевой вал с червяком, который через двойной ролик поворачивает вал рулевой сошки, а рулевая сошка перемещает среднюю тягу 6 и через нее — маятниковый рычаг 7 и боковые тяги, осуществляя поворот левого и правого колес. Каждая боковая рулевая тяга состоит из внутреннего 4 и наружного 2 наконечников, соединяемых между собой регулировочной резьбовой муфтой 3, имеющей с одной стороны левую, а с другой — правую резьбу. Такое устройство позволяет изменять общую длину тяг рулевой трапеции при регулировке величины схождения колес. В отрегулированном положении муфты закрепляются контргайками ( Москвич-412 ) или стяжными хомутами (ВАЗ-2101). Шарниры рулевых тяг на ВАЗ-2101 неразборные и заполняются смазкой при сборке на весь период эксплуатации. На автомобиле Москвич-412 в шарнирах рулевых тяг устанавливаются пластмассовые вкладыши, не требующие смазки. [c.122]
Резьбовые соединения обеспечивают сборку узлов как посредством резьбы, находящейся непосредственно на детали (свеча зажигания, шаровые пальцы шарниров рулевого привода, регулировочные винты в механизме газораспределения), так и при помощи крепежных деталей — винтов, болтов, шпилек, гаек специального и общего назначения.
Специальные применяют в ответственных узлах (шатунные болты, шпильки крепления головки цилиндров, гайки крепления колес) или там, где без них технология сборки-разборки усложнится (например, квадратные гайки, устанавливаемые в пазы, где они удерживаются от прокручива-
[c.125]
При скольжении определенные участки поверхностей одной де-1 тали непрерывно приходят в соприкосновение с новыми уфстками поверхности сопряженной детали процесс этот периодически повторяется. Трение скольжения происходит в двигателе между поршневым кольцом и зеркалом цилиндра, между шейками коленчатого вала и подшипниками. Трение в шарнирах рулевого привода, соединении втулок рессор с рессорными пальцами также представляет собой трение скольжения. [c.7]
На рис. 64 изображены графики влияния периодичности смазки шарниров рулевого привода на усилие на рулевом колесе для поворота управляемых колес автомобиля. Усилие для поворота колес определялось при вывешенных передних колесах в положении, соответствующем прямолинейному движению, а также в крайних положениях колес. С увеличением периодичности смазки усилия для поворота увеличиваются. Например, с увеличением периодичности смазки от 500 км до 2000 км усилие при крайних положениях колес может увеличиться на 25—27% при положении колес, соответствующем прямолинейному движению, увеличение усилия небольшое — 5—6%. После смазки усрлие для поворота рулевого колеса уменьшается на 20-28%. [c.155]
Консистентные смазки, обычно применяемые для смазки шарниров рулевого привода (УС и др.), непригодны. Наилучшая смазка в этих условиях — ЦИАТИМ-201 ГОСТ 6267—59, имеющая работоспособность до температур —60° С. Она влагостойка, стабильна и обладает высокопрочностными качествами. Если картер рулевой передачи расположен в моторном отделении, то после начала дви-. жения вследствие прогрева масла в картере управление автомобилем облегчается. [c.246]
Рулевойпри-вод.
Для обеспечения свободного качания рулевых штанг при перемещении колёс во время прогиба подвески крепление отдельных узлов рулевого привода осуществляется при помощи шаровых соединений. Для компенсации неточности кинематики переднего моста при прогибе упругого элемента подвески в штанги рулевого привода вводят пружины (фиг. 183). Паз головки штанги выполняется фигурным, для того чтобы при поломке пружины шаровой палец не мог выйти из штанги. На фиг. 184, а показана поперечная рулевая штанга с шаровым саморегулирующимся шарниром. По мере износа шарового соединения пружина I Сдвигает в пределах зазора две половинки
[c.142]
Конструкция рулевых приводов при зависимой подвеске. При повороте колес детали рулевого привода перемещаются одна относительно другой. Такое перемещение происходит также при наезде колеса на неровности дороги и при колебаниях кузова относительно колес. Для создания возможности относительного перемещения деталей привода в горизонтальной и вертикальной плоскостях при одновременной надежной передаче усилий соединение продольной тяги б (см. рис. 165) с сощкой 5 и рычагом 7 поворотной цапфы, а также соединение поперечной тяги К) с рычагами 9 и 72 осуществляют в большинстве случаев шаровыми шарнирами. Иногда (например, на некоторых автомобилях повышенной проходимости) поперечная тяга соединяется с рычагами поворотных цапф с помощью цилиндрических пальцев. [c.213]
Чтобы уменьшить трение, стремятся сократить число шарниров в рулевом приводе. В рассматриваемом рулевом приводе применено шесть шарниров. Применение реечного рулевого мёхаршз-ма позволяет сократить число шарниров в приводе до четырех. [c.216]
При осмотре рулевого управления необходимо проверить крепление деталей. Все гайки и болты крепления рулевого колеса, рулевой колонки, картера рулевой передачи, рулевой сошки и рычагов рулевой трапеции должны быть плотно затянуты. Далее необходимо проверить шплинтовку деталей рулевого привода.
Пробки я гайки шаровых пальцев шарниров продольной и попе речной рулевых тяг, а также крепления рулевых рычагов должны быть надежно зашплинтованы автомобиль с незашплинтованны-ми соединениями деталей рулевого управления не допускается к эксплуатации.
[c.156]
Продольная тяга автобуса ЛиАЗ-677 имеет задний саморегулиру юшийся и передний регулируемый шарниры. Задний шарнир состоит из двух сухарей 22 и 24 (рис. 100, б), установленных в наклонных пазах наконечника 26, пружины 21 и крышки 20, закрепленной стопорным кольцом 23. Пружина 21 по мере износа деталей перемещает палец 19 с сухарями вдоль по пазам, обеспечивая выбор зазора между пальцами и сухарями. Передний шарнир имеет две клиновидные шайбы 18 и 28. Шайба 18 смещается пружиной 27 в сторону штифта 17 и зажимает палец 29 между сухарями. Шарнирные соединения рулевого привода смазывают солидолом через масленки 9, [c.134]
При зависимой подвеске передних колес, применяемой на отечественных автобусах и дизельных автомобилях, рулевой привод имеет продольную и поперечную рулевые тяги, соединенные с поворотными рычагами. У автобуса ЛиАЗ-677 продольная тяга заканчивается впереди наконечником, в котором размещается шаровой шарнир для крепления с повортным рычагом левой цапфы. Задний конец тяги несколько уширен и имеет шарнирное соединение с сошкой руля. Шаровой наконечник сошки зажат между двумя вкладышами с регулировочными шайбами и регулирующей пробкой для устранения повышенного зазора, полученного в результате износа. Поперечная тяга имеет по концам наконечники с верх- [c.213]
Внутри рулевой колонки проходит только рулевой вал 71 (см. рис. 129). Под нижний болт крепления подшипника рулевого вала установлен кронштейн 80, к которому с помощью двух винтов 78 с пружинными шайбами 79 прикреплен декоративный пластмассовый кожух 81. Рулевой привод такой же, как и ранее описанный (см. рис. 127). Шарниры рулевых тяг (рис. 130) — самоподжимающиеся, регулировать их в эксплуатации не требуется.
[c.184]
Увеличение свободного хода рулевого колеса может быть вызвано ослаблением крепления или износом шаровых соединений рулевых тяг, ослаблением крепления картера рулевого механизма и рулевой сошки, износом ролика и червяка, подшипников червяка и ролика, нарушением регулировки рулевого механизма. Свободный ход рулевого колеса должен быть не более 10—15 мм (3°—5°) на автомобиле Москвич-412 , 12—13 мм (5°)—на автомобиле ВАЗ-2101 при измерении его по ободу рулевого колеса. Для проверки передние колеса ставят в среднее положение, соответствующее движению автомобиля по прямой поворачивают рулевое колесо влево до упора, но не нарушая положения передних колес. Замечают положение рулевого колеса по какой-либо точке на щитке приборов и поворачивают рулевое колесо вправо, также не нарушая положения колес, и измеряют пройденное расстояние спицей по ободу колеса. Это и будет величина свободного хода. Более точно свободный ход определяют специальным прибором-люфтоме-ром. Для определения неисправности нужно проверить осмотром крепление деталей рулевого привода и наличие люфта в шарнирных соединениях. При этом необходимо одному человеку делать резкие движения рулевым колесом вправо и влево, а другому снизу осматривать все крепления и соединения. Устранение этой неисправности осуществляется подтягиванием креплений и заменой изношенных шарниров. [c.124]
Шарнир — поперечная рулевая тяга
Шарнир — поперечная рулевая тяга
Cтраница 1
Шарниры поперечной рулевой тяги представляют собой кованые наконечники, в головках которых шарнирно закреплены пальцы, соединяющие тягу с рычагами поворотных кулаков. Палец наконечника опирается нижней конической головкой на коническую поверхность сухаря, имеющего сферическую наружную поверхность, которая, в свою очередь, опирается на сферическую поверхность самого наконечника. [1]
Шарнир поперечной рулевой тяги не требует регулировки, так как зазоры, образующиеся при износе его деталей, автоматически выбираются пружиной.
[2]
Шарниры поперечной рулевой тяги смазываются через пресс-масленки, ввернутые в наконечники. [3]
Уплотнение шарнира поперечной рулевой тяги обеспечивается специальным торцовым резиновым уплотнителем 23, зажатым между торцом головки наконечника и торцом головки рычага. [4]
Особенностью шарнира поперечной рулевой тяги является то, что при вращении пальца сухарь 24 ( опорный вкладыш) неподвижен, а при качании пальца вместе с ним перемещается и сухарь. [5]
Проверку износов деталей шарнира поперечной рулевой тяги необходимо делить периодически и внимательно, так как в эксплуатации были случаи спадания поперечной рулевой тяги на ходу автомобиля. [6]
В случае образования зазора в шарнирах поперечной рулевой тяги необходимо разобрать шарнир и сменить изношенные детали. [7]
ГАЗ: / — пружина; 2 — регулировочная пробка; б — то же, тяжелых автомобилей МАЗ и КрАЗ: / — клиновое поджимное устройство; 2 — сухари; в — шарнир поперечной рулевой тяги. [8]
Следует регулярно проверять правильность углов установки передних колес. Перед этим необходимо убедиться в отсутствии зазоров в подшипниках ступиц колес, шкворней и шарнирах поперечной рулевой тяги. [9]
Следует регулярно проверять правильность углов установки передних колес. Перед проверкой необходимо убедиться в правильности регулировки подшипников передних колес, в отсутствии зазоров в шарнирах поперечной рулевой тяги, а также во втулках поворотных кулаков. [10]
Причины повышенного свободного хода рулевого колеса могут быть установлены при проверке рулевого управления по элементам.
Проверять элементы рулевого управления следует после регулировки подшипников управляемых колес и устранения повышенных зазоров в шкворнях ( подшипниках) поворотных цапф. Перед проверкой рулевого управления необходимо подтянуть крепления рулевого колеса, рулевой колонки, картера рулевого механизма, рулевой сошки и рычагов поворотных цапф, проверить шарниры поперечной рулевой тяги. Если свободный ход рулевого колеса не уменьшится, то регулировать рулевое управление рекомендуется в такой последовательности: отрегулировать шарнирные соединения продольной рулевой тяги; проверить и отрегулировать затяжку конических подшипников рулевого вала; проверить и отрегулировать зацепление рабочей пары рулевой передачи.
[12]
На шипе каждой поворотной цапфы на конических роликоподшипниках смонтировано управляемое колесо. Колесо крепится на ступице, которая позволяет устанавливать колеса с пневматическими или массивными шинами. В приливе нижнего ушка цапфы имеется коническое отверстие, в котором на шпонке закрепляется поворотный рычаг. На втором конце поворотного рычага закреплен палец с шаровой головкой, которая входит в гнездо шарнира поперечной рулевой тяги. С помощью поперечных рулевых тяг поворотные рычаги правой и левой цапф шарнирно соединены с плечами маятникового рычага. Третье плечо маятникового рычага шарнирно соединено с продольной рулевой тягой. Применение привода с рулевой трапецией к задним управляемым колесам позволяет получить разные внутренние и внешние углы поворота задних колес, необходимые для обеспечения качения без скольжения колес при повороте погрузчика. [13]
Страницы: 1

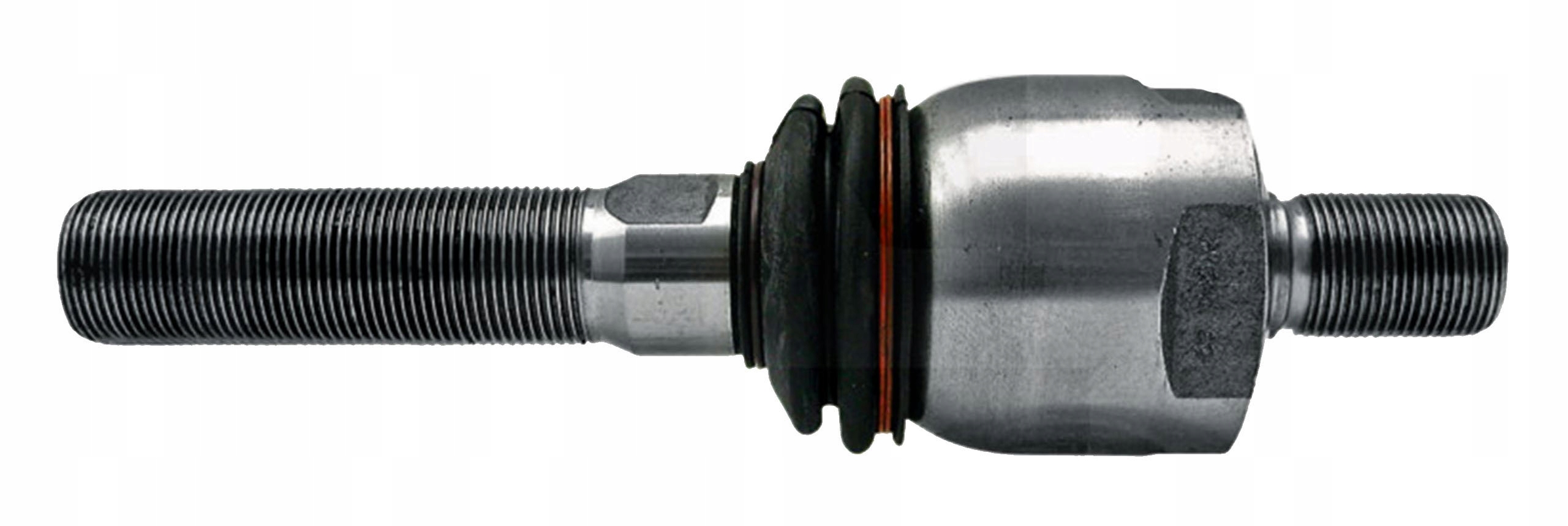

Шаровой шарнир рулевого управления
Изобретение относится к области транспортного машиностроения, а именно к шаровым шарнирам, и может быть использовано в конструкциях реечного рулевого управления транспортных средств различного назначения, а именно внутренних шарниров боковых тяг.
Шаровой шарнир рулевого управления содержит цельноштампованный корпус (1), выполненный заодно с цилиндрическим хвостовиком (2), через который корпус (2) крепится к рейке рулевого механизма, установленный в корпус (4) палец (4) с шаровой головкой (8), резьбой (5), многогранным элементом (6) и элементом (7) для крепления защитного чехла, а также размещенный на шаровой головке (8) вкладыш (9). Вкладыш (9) выполнен из полимерного композиционного материала, характеризующегося хорошим сопротивлением износу и высоким антифрикционным свойством. На наружной цилиндрической поверхности хвостовика (2) выполнена как минимум одна канавка (10) в направлении, параллельном оси симметрии корпуса (1), переходящая на плоскую торцевую опорную поверхность корпуса (1). Канавки (10) имеют переменную площадь профиля по длине канавки (10). Технический результат: обеспечение эффекта самоочищения канавок в шаровом шарнире, что значительно повышает надежность работы шарнира и рулевого механизма в целом, снижает трудоемкость процесса демонтажа шарнира при разборке рулевого механизма, исключает потенциальную опасность потери работоспособности резьбового соединения и разрушения корпуса шарнира при разборке рулевого механизма. 1 з.п. ф-лы, 3 ил.
Изобретение относится к области транспортного машиностроения, а именно к шаровым шарнирам и может быть использовано в конструкциях реечного рулевого управления транспортных средств различного назначения, а именно внутренних шарниров боковых тяг.
Известен внутренний шаровой шарнир боковой тяги рулевой трапеции реечного рулевого механизма, содержащий цельноштампованный корпус, выполненный заодно с цилиндрическим хвостовиком, имеющим наружную резьбу для зацепления с ответной внутренней резьбой в рейке рулевого механизма, установленный в корпус палец с резьбой, многогранным элементом и с шаровой головкой, размещенный на шаровой головке составной полиуретановый вкладыш, защитный чехол, устанавливаемый с помощью хомутов на стержень пальца и на корпус рулевого механизма (Шасси автомобиля: Рулевое управление / Раймпель Й.
, пер. с нем. В.Н.Пальянова; под ред. А.А.Гальбрейха. — М.: Машиностроение, 1987. — 232 с: ил., с.106). С целью обеспечения герметичности защитных чехлов и их надежного крепления к стержням пальцев и корпусу рулевого механизма в процессе работы механизма должна быть обеспечена связь между внутренними объемами защитных чехлов для выравнивания давлений. Поэтому в аналогичных конструкциях рейка имеет либо полностью, либо частично полый профиль, а также предусмотрены специальные каналы и отверстия, связывающие полость рейки с внутренним объемом корпуса рулевого механизма и внутренними объемами защитных чехлов, тем самым сообщая полости чехлов между собой и обеспечивая выравнивание давлений.
Однако известный шаровой шарнир обладает существенным недостатком:
— наличие частиц металла, образовавшихся, главным образом, в результате поверхностного выкрашивания активных поверхностей зубьев пары шестерня-рейка рулевого механизма, а также в результате износа трущихся поверхностей (контакт поверхности рейки с направляющими рейки; контакт сферы шарового пальца с внутренней сферической поверхностью вкладыша в шаровых шарнирах рулевого привода и т.п.), приводит к засорению каналов связи между внутренними объемами защитных чехлов, что исключает возможность выравнивания давлений в указанных полостях, приводит к постоянному изменению давлений внутри объема защитных чехлов при движении деталей рулевого механизма в процессе работы, что становится причиной утечек в местах крепления чехлов, которые не исключают попадание абразива в пространство между внутренней поверхностью вкладыша шарнира и поверхностью шаровой головки пальца и, тем самым, потенциально снижают ресурс шарового шарнира.
Наиболее близким к заявляемому объекту по технической сущности из известных решений является внутренний шаровой шарнир боковой тяги рулевой трапеции реечного рулевого механизма, содержащий цельноштампованный корпус, выполненный заодно с цилиндрическим хвостовиком, имеющим наружную резьбу для зацепления с ответной внутренней резьбой в полой рейке рулевого механизма, установленный в корпус палец с резьбой, многогранным элементом и с шаровой головкой, размещенный на шаровой головке вкладыш, характеризующийся хорошим сопротивлением износу и высоким антифрикционным свойством, защитный чехол, устанавливаемый с помощью хомутов на стержень пальца и на корпус рулевого механизма.
При сборке рулевого механизма два шаровых шарнира разъемно крепятся к концам полой зубчатой рейки с помощью резьбового соединения. На наружных цилиндрических резьбовых поверхностях хвостовиков двух корпусов выполнено как минимум по одной канавке постоянного сечения в направлении, параллельном оси симметрии корпусов, переходящей на торцевые опорные поверхности корпусов, которые контактируют с торцами рейки после сборки механизма. Таким образом, канавки сообщают внутренние объемы каждого из защитных чехлов с внутренним объемом полой рейки, тем самым осуществляя связь между внутренними объемами чехлов через полость рейки и обеспечивая возможность выравнивания давления во внутренних объемах защитных чехлов (см. патент US 5499550, Int.Cl6 B62D 5/22, 1994 г.).
Однако известный шаровой шарнир обладает рядом недостатков:
— наличие частиц металла, образовавшихся, главным образом, в результате поверхностного выкрашивания активных поверхностей зубьев пары шестерня-рейка рулевого механизма, а также в результате износа трущихся поверхностей (контакт поверхности рейки с направляющими рейки; контакт сферы шарового пальца с внутренней сферической поверхностью вкладыша в шаровых шарнирах рулевого привода и т.п.), приводит к засорению канавок на участке перехода их с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира, которое исключает возможность выравнивания давлений во внутренних объемах защитных чехлов при движении деталей рулевого механизма в процессе работы, и становится причиной утечек в местах крепления чехлов, которые не исключают попадание абразива в пространство между внутренней поверхностью вкладыша шарнира и поверхностью шаровой головки пальца и, тем самым, потенциально снижают ресурс шарового шарнира;
— описанное выше засорение канавок на резьбовой поверхности хвостовиков и торцевой поверхности корпуса приводит к повышению трудоемкости процесса демонтажа шарового шарнира при разборке рулевого механизма в силу того, что наличие отслоившихся частиц металла в канавках и впадинах резьбы создает дополнительный момент трения в резьбе при разборке резьбового соединения;
— в случае демонтажа шарнира при разборке рулевого механизма наличие отслоившихся частиц металла в канавках и впадинах резьбы может стать причиной пластической деформации, среза или разрушения витков резьбы на поверхности хвостовика шарнира и на внутренней цилиндрической поверхности рейки рулевого механизма и, следовательно, снижения работоспособности, нагрузочной способности и в целом надежности резьбового соединения;
— в случае демонтажа шарнира при разборке рулевого механизма дополнительный момент трения в резьбе, обусловленный наличием отслоившихся частиц металла в канавках и впадинах резьбы, приводит к дополнительному нагружению хвостовика корпуса, которое приводит к дополнительным усталостным повреждениям и, в наиболее неблагоприятном случае, может стать причиной разрушения корпуса шарнира около концентратора напряжений у основания хвостовика;
— в конструкции шарнира не предусмотрено мер по очищению канавок корпуса на участке перехода их с цилиндрической поверхности хвостовика на плоскую торцевую поверхность корпуса шарнира, засорение которых приводит к снижению ресурса шарового шарнира, затрудняет его демонтаж при разборке рулевого механизма, может стать причиной потери работоспособности резьбового соединения и разрушения корпуса шарнира при демонтаже.
Частицы металла, образовавшиеся в результате поверхностного выкрашивания активных поверхностей зубьев пары шестерня-рейка рулевого механизма, скапливаются в упомянутых канавках у основания цилиндрического хвостовика в месте перехода канавок с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира в связи с наличием на указанном участке значительного местного сопротивления движению воздушных потоков, обусловленного резким изменением направления движения воздушных потоков при движении деталей рулевого механизма в процессе работы. При этом энергия воздушного потока, определяющаяся скоростью его движения, оказывается недостаточной для очищения канавок, что приводит к их засорению.
Задачей изобретения является создание шарового шарнира, в котором были бы предусмотрены конструктивные меры по очищению или самоочищению обеспечивающих связь между внутренними объемами защитных чехлов канавок, которые бы исключали дополнительное нагружение креплений защитных чехлов, приводящее к нарушению их герметичности, повышение трудоемкости демонтажа шарнира, опасность потери работоспособности резьбового соединения или разрушения корпуса шарнира при демонтаже.
Техническим результатом при использовании предложенного шарового шарнира является значительное повышение надежности работы шарнира и рулевого механизма в целом, облегчение процесса демонтажа шарнира при разборке рулевого механизма, исключение потенциальной опасности потери работоспособности резьбового соединения или разрушения корпуса шарнира при демонтаже за счет самоочищения канавок, обеспечивающих связь между внутренними объемами защитных чехлов, которое достигается непостоянством площади профиля каждой из канавок по ее длине.
Технический результат при осуществлении изобретения достигается тем, что предложен шаровой шарнир рулевого управления, содержащий цельноштампованный корпус, выполненный заодно с цилиндрическим хвостовиком, через который корпус шарового шарнира крепится к рейке рулевого механизма любым известным способом, установленный в корпус палец с резьбой, многогранным элементом, элементом для крепления защитного чехла, расположенными на стержневой части пальца, и с шаровой головкой, размещенный на шаровой головке вкладыш, выполненный из полимерного композиционного материала, характеризующийся хорошим сопротивлением износу и высоким антифрикционным свойством, защитный чехол, устанавливаемый на стержень пальца и на корпус рулевого механизма любым из известных способов, при этом на наружной цилиндрической поверхности хвостовика корпуса, выполнена как минимум одна канавка с переменной площадью ее профиля по длине канавки в направлении, параллельном оси симметрии корпусов, переходящая на плоскую торцевую опорную поверхность корпуса, причем площадь тем меньше, чем рассматриваемый профиль канавки ближе к участку ее перехода с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира, которая контактирует с торцом рейки после сборки механизма, при этом касательные к образующим каждой из канавок на цилиндрической поверхности хвостовика, построенные в любой точке рассматриваемой образующей, не параллельны оси симметрии корпуса шарнира; а касательные к образующим каждой из канавок на плоской торцевой опорной поверхности корпуса, построенные в любой точке рассматриваемой образующей, не перпендикулярны оси симметрии корпуса шарнира, таким образом, касательные, построенные к образующим каждой из канавок на цилиндрической поверхности хвостовика и на торцевой опорной поверхности корпуса, построенные в любых точках образующих, не перпендикулярны друг другу и образуют между собой угол α>90° и, тем самым, определяют линейно или не линейно изменяющуюся площадь профиля канавок по длине.
Описанное техническое решение позволяет добиться эффекта самоочищения канавок. Переменная площадь профиля канавки по ее длине определяет переменную площадь проходного сечения
Течение воздушного потока по каналу с переменной площадью поперечного (проходного) сечения по длине согласно уравнению неразрывности (или уравнению расхода) сопровождается изменением скорости потока, причем скорость потока тем больше, чем меньше площадь проходного сечения. На участке перехода канавок с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира, где площадь профиля канавки при реализации описываемого решения оказывается минимальной, и тем самым после сборки рулевого механизма определяет минимальную площадь проходного сечения, скорость движения воздушного потока будет наибольшей и достаточной для того, чтобы за счет инерционности потока возник эффект самоочищения канавок, заключающийся в удалении частиц металла, скапливающихся в канавках корпуса.
Среди признаков, характеризующих предложенный шаровой шарнир, существенными являются:
-выполнение каждой из канавок таким образом, что канавки характеризуются изменяющейся площадью профиля по своей длине;
-площадь профиля каждой из канавок тем меньше, чем рассматриваемый профиль канавки ближе к участку ее перехода с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира;
-выполнение каждой из канавок таким образом, что касательные к образующим каждой из канавок на цилиндрической поверхности хвостовика, построенные в любой точке рассматриваемой образующей, не параллельны оси симметрии корпуса шарнира;
-выполнение каждой из канавок таким образом, что касательные к образующим каждой из канавок на плоской торцевой опорной поверхности корпуса, построенные в любой точке рассматриваемой образующей, не перпендикулярны оси симметрии корпуса шарнира;
-выполнение каждой из канавок таким образом, что касательные, построенные к образующим каждой из канавок на цилиндрической поверхности хвостовика и на торцевой опорной поверхности корпуса, построенные в любых точках образующих, не перпендикулярны друг другу и образуют между собой угол α>90°.
Сущность предложенного технического решения поясняется чертежами, описывающими конкретный способ реализации приведенной выше сущности изобретения на примере шарнира внутреннего наконечника тяги рулевой трапеции реечного рулевого механизма, где на фиг.1 показан общий вид (местный разрез) шарнира, на фиг.2 — вид А фиг.1, на фиг.3 — выносной элемент Б фиг.1.
В данном случае шаровой шарнир (фиг.1) содержит цельноштампованный корпус 1, выполненный заодно с цилиндрическим хвостовиком 2, имеющим наружную резьбу 3 для зацепления с ответной внутренней резьбой в полой или частично полой рейке рулевого механизма, или же не имеющий наружной резьбы и обеспечивающий крепление корпуса шарнира к рейке рулевого механизма любым другим известным способом (сварка, посредством соединения с натягом или шпоночного соединения, с помощью фиксирующего штифта и т.п.), установленный в корпус палец 4 с резьбой 5, многогранным элементом 6, элементом 7 для крепления защитного чехла, расположенными на стержневой части пальца, и с шаровой головкой 8, размещенный на шаровой головке вкладыш 9, защитный чехол (не показан), устанавливаемый с помощью хомутов на стержень пальца и на корпус рулевого механизма. При сборке шарового шарнира в пространство между шаровой головкой пальца и внутренней сферической поверхностью вкладыша закладывается смазка. На поверхности хвостовика корпуса выполнены канавки 10, причем касательные к образующим каждой из канавок на цилиндрической поверхности хвостовика, построенные в любой точке рассматриваемой образующей, в данном конкретном случае совпадающие с образующими в силу того, что образующие являются прямыми (прямая а в плоскости показанного разреза), не параллельны оси Х-Х симметрии корпуса шарнира; а касательные к образующим каждой из канавок на плоской торцевой опорной поверхности корпуса, построенные в любой точке рассматриваемой образующей, в данном конкретном случае совпадающие с образующими в силу того, что образующие являются прямыми (прямая b плоскости показанного разреза), не перпендикулярны оси Х-Х симметрии корпуса шарнира (фиг.
2). Таким образом, касательные, построенные к образующим каждой из канавок на цилиндрической поверхности хвостовика и на торцевой опорной поверхности корпуса, построенные в любых точках образующих, не перпендикулярны друг другу и образуют между собой угол α>90°. В случае описанного выше способа реализации технической сущности изобретения канавки имеют линейно изменяющуюся площадь профиля по длине, причем площадь тем меньше, чем рассматриваемый профиль канавки ближе к участку ее перехода с цилиндрической поверхности хвостовика на плоскую торцевую поверхность корпуса шарнира.
Шаровой шарнир работает следующим образом. При сборке рулевого механизма к обоим концам полой или частично полой рейки разъемно крепятся два предлагаемых шаровых шарнира любым из известных способов. При возвратно-поступательном движении полой рейки вдоль своей оси, а также при вращении и качании пальца в корпусе каждый из двух защитных чехлов шарнира упруго деформируется, при этом внутренний объем одного чехла увеличивается, другого — уменьшается, что сопровождается, соответственно, уменьшением и увеличением давления во внутренних объемах первого и второго чехла. Имеющиеся на цилиндрической поверхности хвостовика корпуса канавки, характеризующиеся переменной площадью профиля по своей длине, переходящие на плоскую торцевую поверхность корпуса, сообщают внутренние объемы каждого из защитных чехлов с внутренним объемом полой рейки, осуществляя через полость рейки связь внутренних объемов чехлов между собой и, тем самым, обеспечивая возможность выравнивания давления во внутренних объемах чехлов, что исключает дополнительное нагружение креплений защитных чехлов и уплотнений, приводящее к нарушению их герметичности. При этом переменная площадь профиля канавок, изменяющаяся таким образом, что площадь уменьшается при приближении рассматриваемого профиля канавки к участку ее перехода с цилиндрической поверхности хвостовика на плоскую торцевую поверхность корпуса шарнира, обеспечивает эффект самоочищения канавок, который значительно повышает надежность работы шарнира и рулевого механизма в целом, снижает трудоемкость процесса демонтажа шарнира при разборке рулевого механизма, исключает потенциальную опасность потери работоспособности резьбового соединения и разрушения корпуса шарнира при разборке рулевого механизма.
Данную конструкцию шарового шарнира можно применять в виде внутренних шарниров боковых тяг рулевого управлении автотранспортных средств различного назначения.
1. Шаровой шарнир, содержащий цельноштампованный корпус, выполненный заодно с цилиндрическим хвостовиком, имеющим как минимум одну канавку на наружной цилиндрической резьбовой поверхности хвостовика, переходящую на плоскую торцевую опорную поверхность корпуса, установленный в корпус палец с резьбой, многогранным элементом, элементом для крепления защитного чехла, расположенными на стержневой части пальца, и с шаровой головкой, размещенный на шаровой головке вкладыш, выполненный из полимерного композиционного материала, характеризующегося хорошим сопротивлением износу и высоким антифрикционным свойством, отличающийся тем, что канавки имеют переменную площадь профиля по длине канавки.
2. Шаровой шарнир по п.1, отличающийся тем, что касательные к образующим каждой из канавок на цилиндрической поверхности хвостовика, построенные в любой точке рассматриваемой образующей, не параллельны оси симметрии корпуса шарнира; а касательные к образующим каждой из канавок на плоской торцевой опорной поверхности корпуса, построенные в любой точке рассматриваемой образующей, не перпендикулярны оси симметрии корпуса шарнира; таким образом, касательные, построенные к образующим каждой из канавок на цилиндрической поверхности хвостовика и на торцевой опорной поверхности корпуса, построенные в любых точках образующих, не перпендикулярны друг другу и образуют между собой угол α>90° и, тем самым, определяют линейно или нелинейно изменяющуюся площадь профиля канавок по длине, причем площадь тем меньше, чем рассматриваемый профиль канавки ближе к участку ее перехода с цилиндрической поверхности хвостовика на плоскую торцевую опорную поверхность корпуса шарнира.
Приводные валы и шарниры — назначение, устройство и типы
Назначение приводных валов
Не важно, как и где установлены двигатель и коробка передач, к ведущим колесам тягу необходимо подводить с помощью приводных валов.
Учитывая, что приводные валы всегда перемещаются, они должны быть соединены через шарниры.
Карданный вал
Карданный вал называется так из-за применения в его конструкции карданных шарниров (простейший из которых представлен на рисунке).
Карданный шарнир — очень древнее устройство. Состоит он из крестовины и двух подсоединенных к ней вилок, к которым, в свою очередь, подсоединены валы – ведущий и ведомый (рисунок 5.36).
В простейшем виде карданный шарнир недолговечен. Однако в современных автомобилях благодаря развитию технологий усложнилась конструкция крестовины. Рабочие поверхности теперь вращаются на игольчатых подшипниках, уменьшая потери на трение и увеличивая ресурс.
Рисунок 5.36 Простейшая карданная передача.
Если передача осуществляется через один карданный шарнир и ведущий вал вращается равномерно, то ведомый вал будет вращаться неравномерно – опережать ведущий вал и отставать от него на два оборота. В результате этого получается неравномерное вращение механизмов привода ведущих колес, что способствует увеличению износа механизмов и шин. Неравномерность вращения возрастает при увеличении угла между валами.
Для устранения этого недостатка применяют двойную карданную передачу, в которой на обоих концах вала устанавливают карданные шарниры. При установке вилок обоих карданных шарниров на валу в одной плоскости неравномерность вращения, создаваемая первым карданным шарниром, выровняется вторым карданным шарниром, и механизмы привода ведущих колес будут вращаться равномерно.
Рисунок 5.37 Крестовина карданного шарнира.
Шарниры равных угловых скоростей
Если тягу от двигателя через коробку передач необходимо передать на задние ведущие колеса, то предельно допустимых углов отклонения карданных шарниров между задней осью и двигателем достаточно. А если автомобиль переднеприводный и передача тяги на колеса должна осуществляться даже при их повороте? Для выхода из сложившейся ситуации применяют шарниры равных угловых скоростей («ШРУС» или «граната» в простонародии).
Существует несколько конструкций шарниров равных угловых скоростей, однако самыми распространенными являются шариковый шарнир и трипод.
Шариковый шарнир равных угловых скоросте
Шариковый шарнир (для примера представлен на рисунке 5.38) состоит из корпуса, который выполнен вместе с валом, обоймы с выборками с отверстием для подсоединения второго вала и сепаратора с шариками. Прикрыт весь механизм пыльником. Между обоймой и корпусом установлены шарики. При изменении угла между первым и вторым валом шарики внутри начинают перекатываться, передавая усилие от корпуса к обойме.
Примечание
Пыльник – гофрированный резиновый чехол, защищающий все элементы ШРУСа от попадания грязи, пыли и воды.
Рисунок 5.38 Шариковый шарнир равных угловых скоростей.
Шарнир равных угловых скоростей типа Трипод
Шарнир равных угловых скоростей с триподом также состоит из корпуса, в котором находится шарнир с роликами. К корпусу подсоединен один вал, а в шарнир установлен второй вал.
Обычно для сочленения приводного вал с поворотным кулаком ведущего колеса и коробкой передач используются шарниры равные угловых скоростей обоих типов, описанные выше.
Преимуществом шарикового ШРУСа являются большие рабочие углы отклонения. Но данное преимущество достигается дорогой ценой, в прямом смысле этого выражения. Шариковые шарниры дороги в изготовлении и имеют относительно небольшой ресурс. Триподные ШРУСы, напротив, в изготовлении недороги, но и рабочие углы они могут выдержать небольшие, конечно, по сравнению с шариковыми. Вот и используют эту пару в приводе так, что триподный ШРУС соединяет приводной вал с коробкой передач, а шариковый – со ступицей колеса.
Полезно знать
Для нормальной работы любого шарнира равных угловых скоростей очень важно наличие смазки. Для ШРУСов используется специальный смазочный материал, закладываемый в корпус. Именно поэтому предельно важно следить за состоянием пыльников. Если они начинают трескаться — это прямая дорога на СТО или к себе в гараж, если руки знают, что делать.
Но уж если все-таки момент был упущен или о состоянии пыльников банально забыли, ШРУСы напомнят о себе характерным треском при повороте автомобиля. С этого момента начинается обратный отсчет до поездки к мастеру.
