Работа форсунок инжектора: Работа форсунки инжектора — принцип действия форсунок в двигателе

устройство, неисправности, чистка и проверка

С появлением инжекторной системы подачи топлива сложный узел – карбюратор – стал отходить на второй план, так как вместо него стали появляться более экономичные, эффективные и простые форсунки. Самое время узнать об их принципе действия, отличиях и распространенных неисправностях.

Топливная форсунка – расположение и принцип работы

Топливные форсунки принято располагать таким образом, чтобы бензин подавался в цилиндры двигателя. И здесь есть два варианта:

  • MPI – посредственный впрыск. Считается самым распространенным и простым. Форсунки применяются самые обычные и устанавливаются на впускной коллектор двигателя или его ответную часть на ГБЦ. Смешивание топлива и воздуха происходит во впускном коллекторе

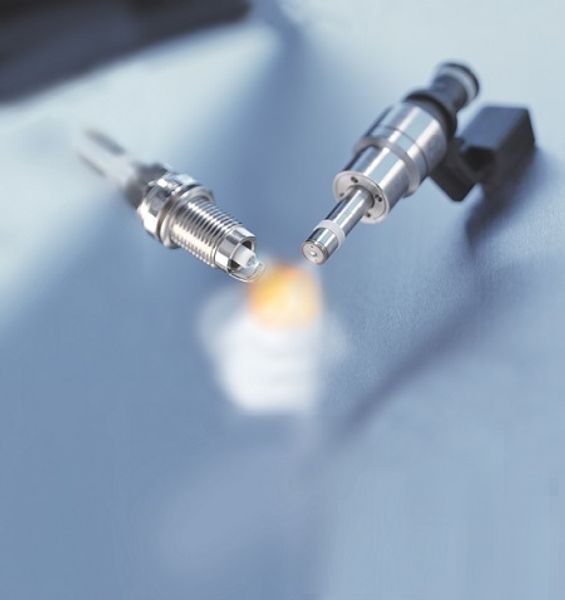

  • Непосредственный впрыск (GDI, TSI TCe) – по-другому принято называть «прямой впрыск». Форсунки монтируются на ГБЦ, а топливо подается непосредственно в цилиндры двигателя. Здесь используются инжектора высокого давления, а подача топлива осуществляется производительным механическим насосом. Кстати, форсунки непосредственного впрыска используются и на дизельных моторах.

Принцип действия и конструкция форсунок предельно просты: она представляет собой клапан с электрическим магнитом внутри. При подаче напряжения на катушку магнита, клапан открывается и пропускает топливо под большим давлением. Благодаря узкому соплу на рабочей части, бензин подается не струей, а распыляется мельчайшими каплями.

Однако бензиновые и дизельные форсунки отличаются конструктивно и принцип действия у них отличается, несмотря на одинаковую суть работы. Предлагаем эти различия рассмотреть подробно.

Бензиновая форсунка

Обладает большим сечением и может иметь несколько сопел. Бензиновая форсунка не предназначена для работы с большим давлением. Максимум, что может выдать топливный насос – 10 бар, а до форсунки, благодаря регулятору доходит 3 бара. При превышении этих значений клапан форсунки может открыться и пропускать топливо в неподходящее для этого время.

Работа форсунки серьезно зависит от команд, которые ей отправляет ЭБУ двигателя. Подаются эти команды в виде импульсов, которые еще принято называть «длительностью впрыска». Чем дольше происходит впрыск, тем сильнее наполняется камера сгорания. Длительность впрыска регулируется контроллером, который активирует работу форсунки в момент такта впуска.

Дизельные форсунки

Устройство и работа дизельного инжектора намного сложнее. Это и объясняется высокую стоимость дизельных форсунок. Однако следует отметить их лучшую ремонтопригодность. Но дизельные форсунки делятся на три типа:

  • Механические – здесь нет электронных компонентов. Подача топлива осуществляется насосом высокого давления в заданной последовательности. И при достижении определенного уровня давления топлива, форсунка открывается, пропуская солярку в камеру сгорания. Под действием пружины плунжерный клапан возвращается в исходное положение и запирает иглу, чтобы исключить дальнейшую подачу топлива.
  • Электромеханическая – следующий этап развития дизельных форсунок. Наблюдая за успехом бензиновых инжекторов, инженеры быстро переняли эту идею для работы дизельных форсунок. Теперь за открытие клапана отвечает электромагнит, а управляет всем этим ЭБУ двигателя.
  • Насос-форсунка. В данном случае полностью отсутствует ТНВД. Топливо подается насосом низкого давления на форсунку. В нужный момент кулачок распредвала ударяет по плунжерной паре и открывает иглу форсунки. А уже имеющееся давление проталкивает солярку через сопло, впрыскивая в двигатель.

Форсунки, работающие с соляркой, имеют более узкие каналы. Проблема в том, что дизельное топливо должно дозироваться иначе, ведь воспламенение происходит не системой зажигания, а от сжатия и большой температуры внутри цилиндров ДВС.

К сожалению, дизельные форсунки не такие живучие, как бензиновые и сейчас мы рассмотрим их основные поломки.

Проблемы и неисправности форсунок двигателя

Дизельные и бензиновые форсунки страдают по-разному. Поэтому справедливо их проблемы рассмотреть отдельно.

Дизельные инжектора

Основная проблема – это некачественное топливо. Неправильный состав заставляет топливо гореть не тогда, когда это нужно. В результате перегорают детали форсунки. Кроме того, лишняя грязь в солярке попадает на рабочие поверхности клапана и оказывается между иглой и корпусом форсунки. В результате трения этих пар происходит нарушение герметичности инжектора.

Неисправности форсунки почти всегда сопровождаются износом ТНВД. Дело в том, что от проблем с топливом первым страдает именно насос, а весь результат его износа попадает в форсунки, которые и страдают от стружки. Стружка наносит фатальный урон форсунке и зачастую она после этого ремонту не подлежит.

Загрязнение дизельных форсунок происходит реже ввиду того, что первые проблемы убивают ее быстрее. Но, тем не менее, засорение тоже имеет место быть. Их чистят, но с полной разборкой и дефектовкой.

Бензиновые форсунки

Основные проблемы бензина – это лаковые отложения, которые могут оказаться на наружной части сопел или застрять внутри форсунок. К сожалению, проблема эта неизбежна и со временем инжектора придется чистить. Если этого не делать, то возникнут следующие симптомы:

  • потеря мощности;
  • рывки при движении;
  • увеличение расхода топлива;

Забитые форсунки ухудшают свою пропускную способность. В результате, это сказывается на работе двигателя.

Чистка форсунок – способы

Когда говорят о чистке форсунок, прежде всего, имеют ввиду именно бензиновые инжектора. Существуют следующие способы чистки:

  1. Чистка в ультразвуковой ванне.
  2. Промывка при помощи станции.
  3. Промывка присадками.

Способ с ультразвуком представляет собой процесс погружения снятых с автомобиля форсунок в специальную ванну с моющей жидкостью. Далее на форсунки воздействуют ультразвуковые волны, которые разрушают грязь и очищают инжектора.

Промывка при помощи станции осуществляется без снятия рампы и форсунок с автомобиля. Но, вместо топливного бака, к рампе подключается бак с моющей жидкостью и собственным насосом. Таким образом, система впрыска пропускает через себя промывочную жидкость и очищается.

Кстати, воспроизвести работу такой станции можно самостоятельно. При помощи обычного компрессора для подкачки шин, шланга и пластиковой бутылки можно сделать устройство, позволяющее мыть форсунки самостоятельно.

Присадки добавляются в топливный бак и немного меняют состав бензина, превращая его в моющую жидкость. В этом случае промывается вся топливная система, но есть опасность – если в баке слишком много грязи, вся она может подняться и усугубить ситуацию с форсунками, забив их еще сильнее.

Чтобы помыть дизельные форсунки, их необходимо полностью разобрать. Детали очищаются отдельно специальными жидкостями и ветошью. Процесс немного напоминает чистку оружия.

Может быть интересно: Карбюратор Солекс – история, модификации, достоинства и недостатки.

Интересное по теме:

Популярное на сайте:

Инжектор ВАЗ-2110 – проверяем работу форсунок самостоятельно + Видео » АвтоНоватор

Инжекторный двигатель превосходит карбюраторный по многим показателям. Однако у него есть слабое место – инжектор может быстро засориться при использовании некачественного грязного бензина и его сложнее диагностировать и ремонтировать.

Признаки неисправности инжектора ВАЗ-2110

Из-за наличия в топливе грязи и различных примесей нередко уже через 40 000 км пробега форсунки инжектора нуждаются в прочистке. Встречаются и другие его неисправности. Если двигатель работает нормально, то проводить какие-либо профилактические работы настоятельно не рекомендуется.

Если двигатель работает неустойчиво, глохнет на холостых оборотах, машина не заводится или не может развить полную мощность – то, скорее всего, форсунки инжектора неисправны. Также требуется их проверить, если на холостых оборотах коленчатый вал вращается с слишком высокой частотой. Рывки и провалы во время движения и перерасход бензина тоже должны вас настрожить. При неисправности форсунок в отработанных газах концентрация CO и CH существенно превышает предусмотренные нормы, а негерметичный инжектор, имеющий утечку топлива, может стать причиной возникновения калильного зажигания.

Как снять инжектор ВАЗ-2110?

Перед проведением диагностики инжектора ВАЗ-2110 отсоединяем от АКБ провод «массы», снимаем воздушный фильтр двигателя вместе с гофрированным впускным патрубком и отсоединяем вакуумную трубку от регулятора давления подаваемого топлива. Отжав соответствующие фиксаторы, отсоединяем разъемы с проводками от регулятора холостых оборотов и датчика дроссельной заслонки. Снимаем инжектор:

  1. Отсоединяем разъем жгута инжектора от колодки подводимых проводов.
  2. Откручиваем и извлекаем болты крепления рампы форсунок.
  3. Отворачиваем винт крепления держателя трубок топливопровода. Снимаем держатель.
  4. Осторожно сдвигаем рампу вдоль оси инжектора таким образом, чтобы аккуратно извлечь все компоненты инжектора из установочных отверстий впускного коллектора.
  5. Аккуратно выводим рампу форсунок под ресивером, стараясь не повредить инжектор.

Диагностика инжектора ВАЗ-2110

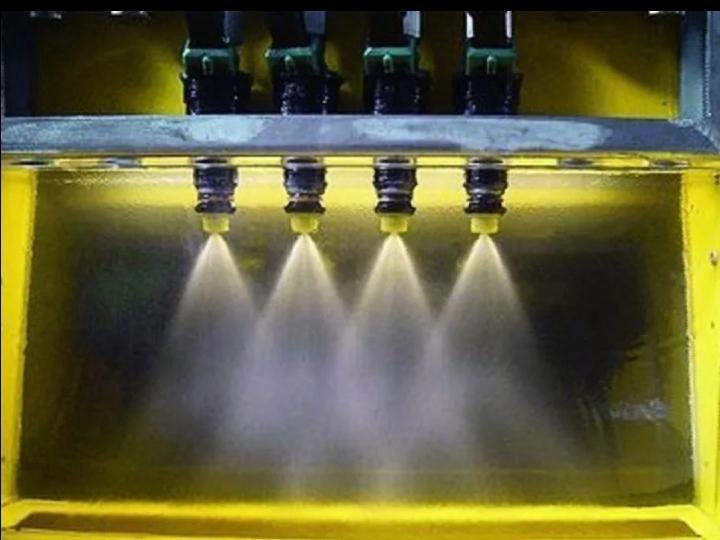

Диагностика: подсоединяем его колодку проводов к разъему жгута, а затем провод «массы» к АКБ; опускаем форсунки в емкости с прозрачными стенками, а затем проверяем распыление бензина – включаем стартер. Топливо должно распыляться правильным конусом, из всех форсунок должно бить 4 струи, количество распыленного топлива должно быть во всех 4-х емкостях одинаковым (проверяется мерной емкостью).

Несоответствующую этим требованиям форсунку необходимо заменить.

Выключаем зажигание и производим осмотр инжектора: если из какого-нибудь распылителя топливо заметно подтекает – данная форсунка негерметична и подлежит замене. Если топливо вообще не распыляется, то проверяем подачу питания: отсоединяем разъем с проводами (после отсоединения АКБ) и подключаем АКБ напрямую, соблюдая полярность, к контактам форсунки, а затем включаем зажигание – если форсунка начнет распылять, то неисправна ее электрическая цепь.

Проверяем сопротивление обмоток: отсоединяем от форсунки штекер с проводами (после отсоединения АКБ) и подключаем к ее контактам омметр. Показания прибора должны соответствовать 11–15 Ом. Если отличаются, то форсунку стоит поменять.

  • Автор: Михаил
