Как проверить вакуумный усилитель тормозов (видео) + 3 способа

Сегодня вакуумный усилитель (ВУ) является неотъемлемой частью тормозной системы каждой машины. Это устройство дает возможностью остановить транспорт легким нажатием на педаль. Выход данного механизма из строя является серьезной проблемой, способной спровоцировать фатальные последствия. При обнаружении даже небольших отклонений в работе тормозной системы необходимо срочно выполнить ряд диагностических процедур и ни в коем случае не откладывать это мероприятие. Ниже мы рассмотрим, как проверить вакуумный усилитель тормозов, а также уделим внимание причинам его характерных неисправностей.

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

  • Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
  • Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
  • Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
  • Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
  • Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Принцип работы усилителя

Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.

Основные признаки поломки  ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Видео — Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

vipwash.ru

Вакуумный усилитель тормоза, как проверить и отремонтировать?

Многих автолюбителей интересует, как проверить вакуумный усилитель тормозов, потому что эта деталь играет важную функцию в работе тормозной системы. Эффективность и исправность которой напрямую влияет насколько безопасной будет поездка в автомобиле.

В автомобилях старого поколения приходилось отжимать педаль, прилагая усилие в 80 килограммов. С появлением вакуумного усилителя тормозов (ВУТ) педаль тормоза стало легко нажиматься без больших усилий. Если же на педаль приходится сильно жать, это значит, что ВУТ вышел из строя.

Устройство вакуумного усилителя тормозов

Как устроен вакуумный усилитель тормозов? Расположен он под капотом и соединен с главным тормозным цилиндром (ГТЦ), объединяясь с ним в единый блок. Корпус ВУ состоит из 2-х частей: вакуумной и атмосферной. Атмосферная расположена ближе к педали, а вакуумная расположена со стороны цилиндра. Вакуумная часть соединяется с впускным коллектором обратным клапаном. Коллектор является источником разряжения. В дизельных двигателях для постоянной работы ВУТ часто применяется вакуумный электрический насос. Благодаря обратному клапану при остановке двигателя происходит разъединение коллектора с вакуумным усилителем. ВУТ работает лишь с включенным двигателем. Если ВУТ выйдет из строя, то произойдет аналогичное разъединение. В исходном положении следящий клапан служит для соединения атмосферной камеры с вакуумной и с атмосферой, если активируется педаль тормоза. В свою очередь педаль связана с толкателем. С его помощью перемещается следящий клапан. Шток главного тормозного цилиндра соединяется со стороны вакуумной камеры с диафрагмой. Толкатель увеличивает давление тормозной жидкости благодаря поршню к тормозным цилиндрам.

С помощью возвратной пружины диафрагма возвращается в свое исходное положение, когда заканчивается процесс торможения. Конструкция усилителя может быть оснащена электромагнитным приводом штока. Если на авто установлена система ESP, то на ней установлен активный усилитель тормозов, предотвращающий опрокидывание. В общем, работа ВУ осуществляется за счет разности давления, которое образуется в обеих камерах. Благодаря этой разнице двигается толкатель, заставляя двигаться шток поршня ГТЦ. Таким образом, устройство ВУТ не представляет ничего сложного, поэтому с проверкой вакуумного усилителя тормозов сможет справиться даже начинающий автолюбитель.

Признаки неисправности

Важно отметить, что неисправность ВУТ не выводит из строя тормозную систему, она продолжает функционировать, но при этом автомобилем тяжелее управлять и водителю приходится прилагать больше усилий при торможении.

Среди возможных неполадок вакуумного усилителя тормозов можно выделить следующие:

  • Разрыв или разгерметизация шланга, соединяющего ВУТ с коллектором двигателя. При этом можно услышать характерное шипение. В этом случае следует проверить качество затяжки хомутов и целостность шланга, на нем не должно быть трещин и разрывов.

  • Возможны поломки внутри ВУ. Может выйти из строя клапан. Со временем он твердеет, а из-за износа резины, может разорваться упругая перегородка. Возможен разрыв диафрагмы.

?Существует несколько способов, как проверить вакуумный усилитель тормозов. Если троит двигатель, то прежде чем бежать за новыми свечами, надо провести диганостику ВУ. Разгерметизация приводит к тому, что воздух попадает во впускной коллектор, это создает проблемы с воздушно-топливной смесью, так как она резко обедняется. Второй способ диагностики заключается в том, что надо сделать до шести cкачков педалью тормоза, когда мотор находится в неработающем состоянии. Затем педаль следует зафиксировать на середине хода и завести мотор. Если педаль провалится во время запуска, то усилитель исправен. Если же она останется неподвижной, то необходимо либо заменить ВУТ, либо сделать его ремонт. При визуальном осмотре корпуса ВУТ надо особое внимание уделить наличию потеков на нем. Если они есть, то надо искать причину их появления. Периодически надо проводить регулировку ВУТ. Она состоит в настройке педали тормоза: ее свободного хода. Для этого настраивается длина штока. Регулировка длины штока приводит к появлению определенного зазора, определяющего степень давления на тормозной цилиндр. Выступ или зазор выставляется с помощью болта, который должен выступать над поверхностью вакуумного усилителя на 7,1 мм. Если показатель завышен, то у педали будет больший ход, если занижен – автомобиль будет произвольно притормаживать, что будет напоминать движение на ручном тормозе.

Правильная настройка момента срабатывания вакуумного и атмосферного клапанов осуществляется с помощью регулировочного винта. Благодаря ему педаль тормоза возвращается в первоначальное положение. Если винт перетянуть, то педаль будет медленно возвращаться, если он будет слишком ослаблен, то педаль окажется без действия ВУТ. Чтобы затормозить, придется приложить большое усилие.

Технология ремонта

Сначала снимаются набивка и накладка лобового стекла в тормозном отсеке. Трубки, которые соединяются с ГТЦ, отсоединять не стоит, чтобы исключить попадания воздуха в гидросистему. Затем, воспользовавшись ключом на 17, надо отсоединить главный тормозной цилиндр. Снимать его надо наклоняя вперед так, чтобы не перегнулись тормозные трубки. При этом надо обязательно отсоединить шланг от усилителя. После демонтажа ГТЦ переходим в салон. С обеих сторон от педали тормоза находим четыре гайки и откручиваем их. С помощью плоской отвертки вытаскиваем скобу, которая фиксирует педаль. Затем надо надавить отверткой на шток с той стороны, с какой он снимается. Теперь можно беспрепятственно извлечь ВУТ. Далее осматриваем извлеченную деталь. Если это возможно, ремонтируем самостоятельно, иначе относим на ремонт к мастеру. Чаще всего ВУТ меняется на новый.



www.megway.ru

Как проверить вакуумный усилитель тормозов: принцип работы, устройство

Сегодня продукция автомобильной промышленности является высокотехнологичной и скоростной. Поэтому для лучшего торможения на всех современных авто как Российского, так и импортного производства используют вакуумный усилитель тормозов. Объясняется стремительная продуктивность и производительность тем, что улучшенная тормозная система упрощает управление транспортным средством, давая незначительным нажатием на педаль остановить транспорт. Без этого узла одной физической силой развивать всю мощность для хорошего торможения непросто, потому что через какое-то время появится усталость. Таким образом, ВУТ предназначен для минимизации усилий вовремя надавливания на педаль тормоза при любых видах торможения.

Вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов основан на воздействии внешнего атмосферного давления на разряженную область. Хоть стандартной схемы устройства и конструкции усилителей нет, но принцип работы остается неизменным. Есть масса конструктивных решений и модификаций, отличных друг от друга деталями, а также конфигурацией. Так, в ряде транспортных средств может крепиться дополнительный вакуумный электромотор, отвечающий за слаженную работу узла при различных условиях функционирования двигателя. Если говорить о дизельных силовых агрегатах, то в них приспособление идет в обязательном порядке.

Устройство ВУТ

Этот узел состоит из пяти неизменных составляющих:

  • разделительная диафрагма из пластичного материала;
  • пружина возврата;
  • толкатель педального узла;
  • шток;
  • клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза. Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны.
Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.

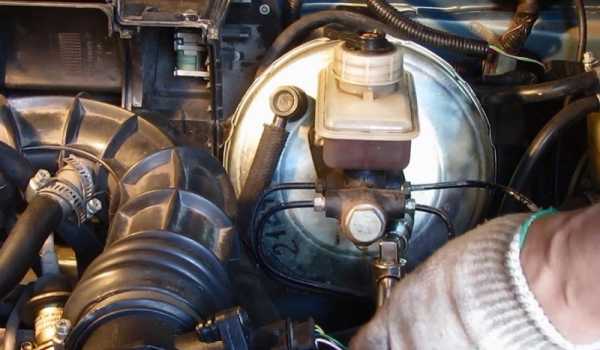

Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом. А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения. Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Устройство вакуумного усилителя тормозов не отличается сложностью, что дает возможность проводить ремонтные работы собственноручно.

Как работает ВУТ?

Работа устройства осуществляется за счет разности давления, образующегося в вакуумном и атмосферном отсеке. Из-за этого перепада приводится в действие толкатель, который и двигает шток поршня ГТЦ. Рассмотрим подробно, как работает вакуумный усилитель тормозов. Изначально, давление в обеих камерах одинаково.

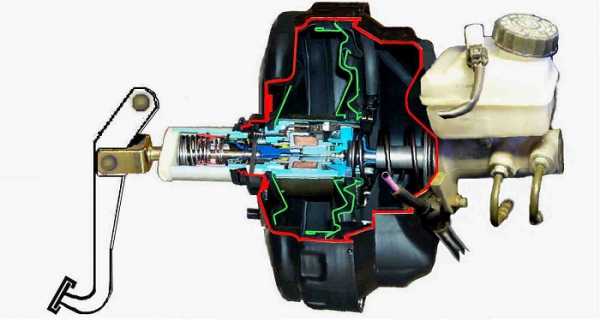

Устройство ВУТ в разрезе

Передача усилия к толкателю и последующим элементам происходит, когда водитель воздействует на педаль тормоза. После того как усилие доходит до клапана, он закрывает проход между обоими отсеками. Потом клапан опять соединяет обе камеры и уже в атмосферном отсеке происходит понижение давления. Возникшая разница отражается на перегородке, отчего она выгибается и ведет к движению штока поршня в ГТЦ. Когда автомобиль заканчивает торможение давление в обоих отсеках выравнивается, а эластичная перегородка принимает начальное положение.

Выход ВУТ из строя является серьёзной проблемой, способной привести к фатальным последствиям. Чтобы этого избежать, нужно внимательно следить за тормозной системой. Малейшее отклонение в работе обязывает провести диагностику. Регулировка вакуумного усилителя тормозов занятие несложное, исправить некоторые отклонения возможно самостоятельно.

Составляющие вакуумного усилителя тормозов

Признаки неполадок ВУТ

Вакуумный усилитель тормозов способен как частично не создавать вакуум, так и полностью. Основной причиной этому может быть обрыв или разгерметизация соединительных трубок моторного коллектора и усилителя. Кроме того неполадки могут быть вызваны и из-за нарушения целостности или потери эластичности диафрагмы. Если в механизме случился сбой, это заметит даже новичок. Перечислим основные признаки неисправности вакуумного усилителя тормозов:

  • при давлении на педаль тормоза нужно приложить усилия, чего быть не должно;
  • посторонние шумы в системе. Звуки появляются из-за разгерметизации и разрыва шланг;
  • ВУТ втягивает воздух;
  • имеются подтеки на «вакуумнике»;
  • износ сальников, разрыв диафрагмы или резины на клапанах;
  • на холостых оборотах мотор ведет себя ровно и ритмично как часы, это объясняется тем, что при разгерметизации втягивается лишний воздух и смешивается с топливной смесью.

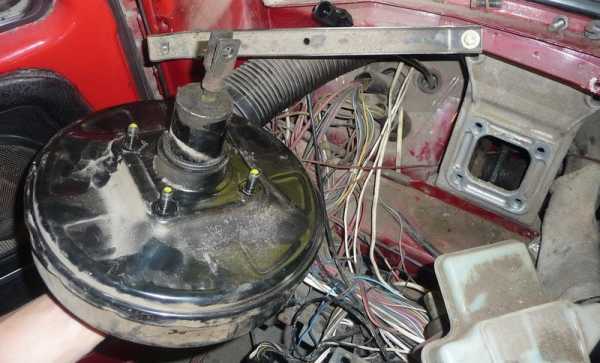

    Снятый неисправный усилитель

Способы обнаружения неполадок

Для тех, кто задается вопросом, как проверить вакуумный усилитель тормозов мы привели несколько вариантов начальной проверки системы. Работоспособность ВУТ проверяется следующими способами:

  1. Давится педаль тормоза, и запускается двигатель. Происходит сильное продавливание педали, если она не вернулась в прежнее положение, значит, в узле точно имеются проблемы.
  2. Запускается двигатель, проходит несколько минут, его глушат. Затем несколько раз, не напрягаясь, надавливают на педаль тормоза. Если все в порядке, то после первого натиска, педаль выжимается, как требуется, до упора. Это говорит о том, что возникший вакуум притянул перегородку, и шток начал толкать, как положено поршень ГТЦ. Но если во время второго нажатия на педаль, ход будет уменьшаться, то, значит, разряжению браться неоткуда. Когда после первого нажатия дальнейшие действия не ощущаются, значит, система неисправна.
  3. Этим способом проверки можно выявить утечки воздуха в системе. При запущенном двигателе давится педаль и задерживается. Не отпуская тормоз, глушится мотор, в таком положении педаль следует подержать секунд тридцать. Если происходит движение педали, значит, где-то нарушена герметичность. В камере начнет возрастать давление и диафрагма, под натиском возвратной пружины будет воздействовать на толкатель. Когда во время такой проверки педаль остается не измена, значит, ВУТ работает исправно.
  4. Также подсос воздуха можно проверить аналогичным способом: при неработающем двигателе несколько раз нажать на педаль до упора, а затем, удерживая педаль запустить двигатель. Посредством перепадов температур в камерах педаль должна, чуть опустится вперед. Когда этого не случилось, значит, нужно переходить к проверке самих шлангов на целостность. В том случае, если после устранения «подсосов воздуха» система продолжила «троить», то усилитель пора заменить на новый.

Если после первичной проверки были замечены неполадки, то нужно переходить к более длительному по времени процессу – осмотру на целостность деталей.

Диагностика ВУТ

Проверка на герметичность

Этапы осмотра:

  1. Откройте капот машины, и включите мотор на две минуты.
  2. После заглушите, подождите полминуты.
  3. Нажмите несколько раз на педаль тормоза, при этом должно быть слышно, как в систему поступает воздух.

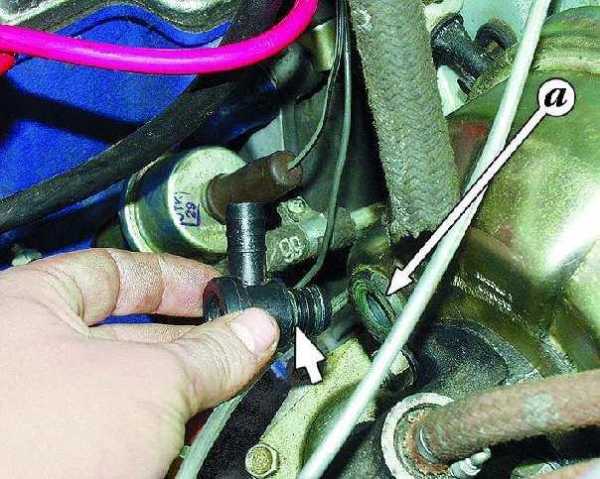

  4. Заодно обратите внимание на обратный клапан ВУТ. Для этого из резинового уплотнителя фланца достаньте проверяемую деталь.
  5. На небольшой штуцер наденьте соответствующую резиновую грушу, можно взять от ареометра.
  6. Далее, сдавите ее, когда клапан в порядке, резиновая груша не разожмется. Если это произошло, то следует заменить сам клапан и осуществить проверку вакуумного усилителя тормозов вновь. Если ничего не изменилось и проблемы также ощутимы, то дело в самой системе, которую проще поменять, чем самостоятельно отремонтировать. Без соответствующих знаний и инструментов самостоятельный ремонт невозможен.

Если у вас есть измерители, то можно провести проверку на герметичности под нагрузкой. Для этого запустите двигатель, а после нажмите педаль тормоза под усилием 20 кГс. Задержите педаль пока разрежение в ВУТ не достигнет точки В = 66.7 кПа (500 мм рт. ст.). После заглушите мотор и проверьте выдачу вакуумметра, — скорость снижения разряжения не должна превосходить 3.3 кПа за 15 с. Когда ваши показания отличаются, нужен ремонт или замена усилителя.

Проверка на герметичность

А также можно проверять систему измерителем и без нагрузки. Для этого заводите мотор, педаль тормоза в это время не выжимаете, и ждете пока глубина разряжения не будет равняться А = 66.7 кПа (500 мм рт. ст.). После глушите двигатель, сверяйте данные вакуумметра. Его скорость снижения глубины разряжения должна быть не выше 3.3 кПа за 15 секунд. В случае обнаружения несоответствия ищите и исправляете причину нарушения герметичности.

Регулировка свободного хода

После проверки на герметичность стоит осуществлять регулировку свободного хода педали тормоза. Регулировка длины штока приводит к возникновению зазора, определяющего степень давления на тормозной цилиндр. Важно правильно отрегулировать длину штока и поставить подходящий зазор. При неработающем моторе свободный ход педали должен быть равен от 5-14 мм. Этот зазор контролируется болтом, находящимся над плоскостью ВУТ. Когда зазор мал, то происходит заедание рабочего цилиндра, а это приводит к ускоренному износу колодок и повышенному потреблению топлива. А также машина начнет произвольно притормаживать, и напоминать езду на ручном тормозе. Напротив, превышенный допустимой нормы зазор свидетельствует о нарушении герметичности в узле и ход у педали станет увеличенным.

Регулировка усилия рычага регулятора давления

Гидравлическое давление тоже можно проверить измерителями. Когда двигатель не заведен, глубина разряжения будет равняться 0 мм рт. ст. А если вы будете выжимать педаль, с силой 20 кГс, то давление должно подняться до 1177 кПа (12 кГс/см2). Теперь заводим мотор и ждем, пока глубина разряжения снизится до 66.7 кПа (500 мм рт. ст.), далее смотрим на параметры манометра. Его нормальное значение должно быть 6867 кПа (70 кГс/см2).

Регулировка простого хода

Если измерительных приборов под рукой нет, то проверка проводится так:

  1. Просмотрите детали привода и регулятора на состояние, никаких зазоров и подтеков масла на них быть не должно.
  2. Нажмите на тормоз и проверьте, насколько выдвигается поршень регулятора. Норма на 1.7–2.3 мм. Если ход завышен или, наоборот, отсутствует, значит, проблемы в регуляторе есть.
  3. Проверьте контрольную заглушку, она должна быть утоплена в зазоре корпуса до упора и на ней не должно быть никаких потеков тормозной жидкости. Если все иначе, значит, нарушена герметичность уплотнительных манжет. В такой ситуации требуется полная замена регулятора.

Осуществлять диагностику и регулировку рычага следует часто. Когда проблема очевидна, регулировка производится так:

  1. Машину ставят на ровном месте.
  2. Контргайку болта ослабляют, прокручивая его, на 3 оборота и заворачивая до соединения с хвостом поршня регулятора.
  3. Подкручивают сам болт на соответствующее вашей марки число граней.

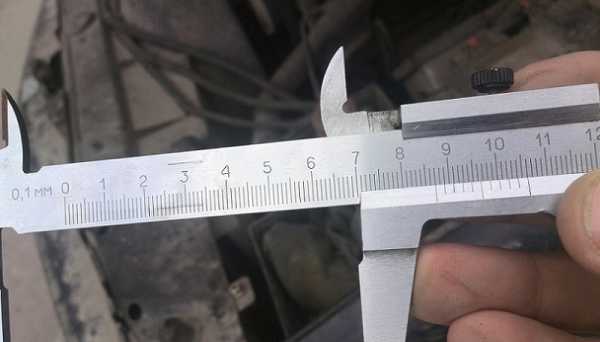

  4. Далее, затягивают гайку и смотрят, как ходит поршень, его норма – 1.7–2.3 мм.
  5. После проводится полная проверка на ходу в сухую погоду. Во время движения нужно притормозить до блокировки колес. Если регулировка привода произведена, верно, то должно произойти опережение блокировки передних колес относительно задних. Если все иначе, то болт перетянули. Его нужно ослабить на 1–2 грани и далее вновь провести проверку в динамике.

    Замена вакуумного усилителя тормозов

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

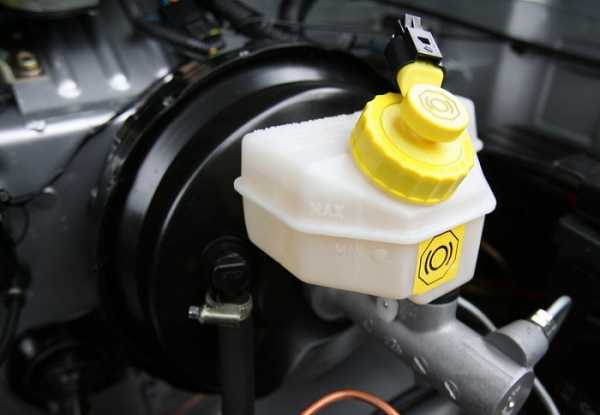

Установленный новый ВУТ

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Как проверить вакуумный усилитель тормозов

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

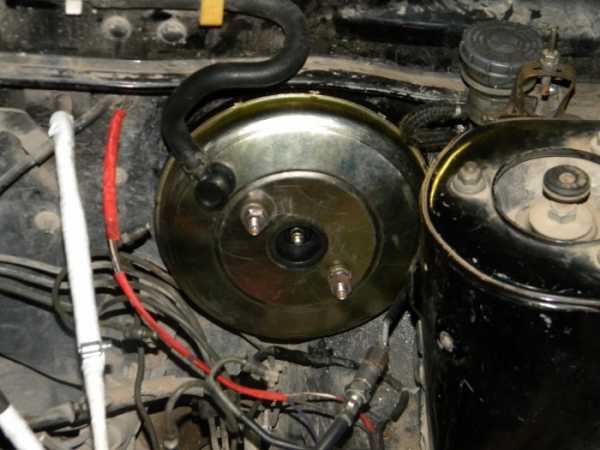

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной.  В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

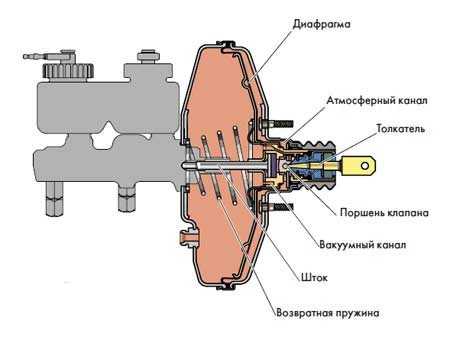

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Вакуумный усилитель тормозов: устройство, принцип работы, поломки

Вакуумный усилитель тормозов обеспечивает лучшую динамику замедления автомобиля и значительно повышает уровень комфорта органов управление. На практике работа ВУТ отражается эффективным торможением при минимальном усилии нажатия на педаль. Применение активных систем помощи при экстренном торможение значительно улучшает уровень безопасности дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозных усилий в большинстве автомобилей расположен вблизи моторного щита и представляет собой монолитный блок с ГТЦ и бачком тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

  • металлический корпус;
  • разделительная диафрагма, изготовленная из пластичного материала;
  • обратный клапан;
  • толкатель педального узла;
  • следящий клапан;
  • шток гидроцилиндра;
  • пружина возвратного действия.

Принцип работы

Прижимное усилие тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, нагнетается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания разряжения, помогая тем самым создавать давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположена со стороны ГТЦ) камеры. Она соединена через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает равное давление в двух камерах. Нажатие на педаль тормоза заставляет следящий клапан «разрезает» связь. Перепускной клапан уравнивает давление атмосферной части корпуса с подкапотным пространством. Разрежение, которое все это время поддерживалось в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в свое изначальное положение.

Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Возникает оно из-за разряжения, создаваемого опускающимся в НМТ поршнем, во время впуска топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, призваным нагнетать разряжение. В зависимости от конструкции (лепестковый, мембранный), в движение такое устройство приводят: ТНВД, генератор либо распредвал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок относятся:

  • нарушение герметичности системы, повреждение шланга обеспечение разряжения;
  • разрыв диафрагмы;
  • повреждения рабочих клапанов либо сопутствующих деталей (пружины, клапаны).

Вышедший из строя усилитель тормозного давления не лишает автомобиль тормозов, но может значительно затруднить управление транспортным средством.

Если вы заметили изменения в работе усилителя, не спешите менять шланг либо производить ремонт усилителя тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне на прямую связана с работой усилителя. Симптомы разгерметизации этой системы схожи с теми, которые проявляются при поломках ВУТ.

Самостоятельная диагностика

Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:

  • после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
  • заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;
  • на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;
  • одна из самых распространенных проблем – «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
  • двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.

Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.

autolirika.ru

Устройство вакуумного усилителя тормозов: проверка, принцип работы и ремонт

Автомобиль состоит из десятков систем, которые вместе создают возможность движения и управления машиной. Нельзя выделить одну и сказать, что она самая важная – все системы предназначены для определенного действия, поломка одной может привести к неисправности другой. Но спорить с тем, что тормозная система одна из важнейших – глупо.

Устройство

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

  • корпус;
  • толкатель;
  • возвратная пружина;
  • диафрагма;
  • шток поршня тормозного цилиндра;
  • следящий клапан.



Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

  • Когда педаль отпущена – с вакуумной камерой.
  • Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Принцип работы

Вакуумный усилитель взаимодействует с тормозной системой с помощью атмосферной и вакуумной камер. В нормальном состоянии, когда педаль тормоза не выжата, давление в них одинаково разряжено. Когда водитель выжимает педаль, движение передается на толкатель, который открывает клапан, соединяющий камеры. Это приводит к тому, что атмосферная камера через специальное ответвление соединяется с окружающим воздухом. В камерах происходит разность давлений, которая движет поршень тормозного цилиндра. Благодаря этому происходит торможение автомобиля.

Конструкция устройства предполагает дополнительное нажатие на шток цилиндра, которое пропорционально усилию, приложенного на педаль тормоза. На практике это означает, что чем сильнее водитель давит на педаль тормоза, тем эффективней работает усилитель.

При отбрасывании педали, все элементы усилителя возвращаются в исходное положение. Использование данного приспособления позволяет получить в пять раз большее усилие на тормозные цилиндры в сравнении с нажимом ноги водителя.

Возможные поломки вакуумного усилителя тормозов

Поломкой усилителя тормозов является его частичная или полная не способность создавать разницу давлений в рабочих камерах. Это чревато снижением надежности срабатывания тормоза и увеличением тормозного пути. Не замеченная поломка данного оборудования может привести к аварии.

Проверить работоспособность вакуумного усилителя тормозов можно с помощью следующих действий:

  1. Запустить двигатель. После трех минут его работы – заглушить. Выжать педаль тормоза. Если усилитель исправен – во время первого нажатия педаль можно выжать до упора. При последующих нажатиях, педаль будет иметь все меньше хода. Это объясняется тем, что воздушной камере неоткуда брать разряженное давление. Если педаль нажимается до упора при первом и последующих нажатиях – оборудование неисправно.
  2. Выжать педаль тормоза при выключенном двигателе. Завести автомобиль. При исправном усилителе педаль немного опуститься – результат череды событий, произошедших внутри усилителя. Если педаль осталась на прежнем месте – усилитель неисправен.
  3. Запустить двигатель. Выжать педаль тормоза. Не отпуская педаль заглушить машину. Педаль держать выжатой в течении тридцати секунд. Если положение педали остается неизменным – оборудование в норме. Если педаль начинает подниматься – признак не герметичности корпуса.

Воздух попадает в вакуумную камеру, нарушая разницу давлений. Это чревато возможным не срабатыванием экстренного тормоза.

Ремонт вакуумного усилителя

Для ремонта вакуумного усилителя тормозов рекомендуется обратиться в специализированные автосервисы. Если нет такой возможности – можно приступить к ремонту самостоятельно.

Первым шагом для ремонта нужно демонтировать усилитель. Для этого следует подобраться к креплениям, которые расположены возле главного тормозного цилиндра. Поддерживая устройство рукой, откручивается соединение тормозного цилиндра и усилителя. После этого устройство следует аккуратно снять, немного наклонив вперед для предотвращения перегиба тормозных трубок.

Вторым шагом следует определение места поломки. Нужно внимательно осмотреть корпус устройства. Если на нем обнаружены дефекты в виде трещин или отверстий – корпус следует заменить. Использование герметиков при такой поломке не решит проблему – усилитель работает с вакуумом, который попросту вытянет герметик. Если корпус в норме – следует осмотреть внутренние составляющие усилителя.

Важно! Разборку устройства следует проводить в хорошо освещенном месте для предотвращения потери деталей. Если устройство в последствии будет собрано неправильно или без учета необходимых деталей его последующая работа ставится под сомнение. При неисправности внутренних составляющих усилителя, они подлежат замене.

Несомненно, вакуумный усилитель – уникальная деталь, которая способна облегчить вождение автомобиля, и снизить уровень усталости водителя. Устройство минимизирует амортизацию тормозной системы, в частности тормозного цилиндра и креплений педали. Меньший износ деталей автомобиля обеспечит экономию денег в будущем.

voditelauto.ru

вакуумный усилитель ваз

Вакуумный усилитель тормозов появился на серийных автомобилях ещё в 50 — 60 годах прошлого века и позволил значительно облегчить усилие на тормозную педаль и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которых существенно поможет даже начинающим водителям самостоятельно выявить и устранить самые распространённые неисправности усилителя, которые так же будут описаны в этой статье (и как их устранить).

Вакуумный усилитель служит для уменьшения усилия, которое прикладывает водитель к тормозной педали, тем самым облегчая управление машиной и повышая эффективность тормозов. Усилитель расположен в подкапотном пространстве (моторном отсеке) автомобиля и крепится задним фланцем к кронштейну педалей и перегородке, разделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ваз, который достаточно распространён и не сильно отличается по конструкции от усилителей других машин, в том числе и иномарок. Принцип работы у многих усилителей разных машин одинаков, за исключением некоторых мелочей.

Работа усилителя тормозов разумеется возможна при работающем двигателе машины, то есть когда в впускном коллекторе двигателя создаётся разряжение воздуха, но о работе усилителя немного позже, а сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неполадки.

Устройство вакуумного усилителя тормозов ваз.

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорная пластина поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — оттяжная пружина, 18 — наконечник включателя стопсигнала, 19 — вилка толкателя, 20 — тормозная педаль, 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. рисунок 1) крышки 8  и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагмы 6 усилитель разделяется на две полости, одна из которых вакуумная А, а вторая полость атмосферная Д. К тому же корпус клапана 5 не только делит усилитель на две полости, но ещё и выполняет роль большого поршня, который двигается в общем корпусе 7.

На большинстве автомобилей корпус клапана 5 выполнен из пластмассы и имеет сквозное отверстие, из которого идут каналы В и С. Канал обозначенный на рисунке буквой В соединяет центральное отверстие с вакуумной полостью, а канал С соединяет центральное отверстие с атмосферной полостью.

В центр корпуса клапана 5 заходит толкатель 16, который через вилку 19 шарнирно соединён с тормозной педалью 20. Передний конец толкателя имеет шаровый наконечник, который зафиксирован в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, которая неподвижно зафиксирована в корпусе клапана и которая заходит в кольцевую проточку в поршне. И ширина поршня немного больше пластины.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 уплотняется манжетой 22, которая должна быть в хорошем состоянии. А поверхность корпуса клапана должна быть смазана консистентной смазкой (Литолом 24 или ЦИАТИМом-221).

От попадания пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется этот пыльник не должен иметь трещин, а тем более разрывов). Так же вокруг толкателя установлен фильтр 15 очистки воздуха, поступающего в полость усилителя и ещё установлены опорные чашки пружин, сами пружины 13 и 14 и резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя, на выходе штока 2, вставлен уплотнитель 23. А на конце штока 2 стоит регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне главного тормозного цилиндра 1. Своей задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия, возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение. А вакуумная полость А соединяется шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором располагается обратный клапан 3. Этот обратный клапан открывается при перепаде давления между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при заведённом двигателе машины, когда во впускном коллекторе имеется разряжение воздуха, которое передаётся в полости А.

Работа вакуумного усилителя тормозов.

Рисунок 2. Вакуумный усилитель когда тормозная педаль не нажата.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах. И создаваемое в вакуумной камере давление, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю давить на тормозную педаль. Выше был кратко описан принцип работы, а если намного подробнее, то читаем далее.

Работа усилителя заключается в следующем: при опущенной педали тормоза (см. рисунок 2) вакуумная полость А, через каналы С и В  сообщается с атмосферой полостью Д, с помощью кольцевой щели между передним торцом клапана 12 и расположенным перед ним кольцевым выступом корпуса клапана 5.

Атмосферная полость Д при этом изолирована от атмосферы торцом резинового клапана 12, который от усилия пружины 13 прижимается к заднему торцу поршня 11. И при этом по обе стороны диафрагмы имеется вакуум, и диафрагма и корпус клапана под действием пружины 4 прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 совместно с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12, передвигается вперёд до того момента, пока не исчезнет кольцевая щель и торец клапана 12 не упрётся в кольцевой выступ корпуса клапана 5. При этом вакуумная полость А будет изолирована от атмосферной полости Д.

При торможении дальнейшее перемещение тормозной педали 20 и её толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведёт к образованию кольцевой щели между ними и в атмосферную полость Д пойдёт воздух из полости Е, которая соединена с атмосферой через вористый воздушный фильтр 15.

Из-за разности давлений корпус клапана  5 и диафрагма 6 начнут перемещаться вперёд, от этого головка регулировочного болта 24 штока 2 начнёт давить на поршень главного тормозного цилиндра. При этом поршень создаст избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя, когда нажатие на тормозную педаль приостановлено.

Когда тормозная педаль прекратит перемещаться вперёд (см. рисунок 3), от действия разряжения в полости А, корпус клапана 5 совместно с прижатым к нему торцом резиновым клапаном 12 будет перемещаться вперёд до тех пор, пока клапан 12 не упрётся в задний торец поршня 11. От этого сообщение полости Д и полости Е прекратится, как и прекратится передвижение корпуса клапана 5.

При этом установится равновесие и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

В случае экстренного торможения машины, поршень 11 упрётся через резиновый буфер 9 в шток 2 и начнёт механически воздействовать на поршень главного тормозного цилиндра. К тому же поршень 11, отходя от клапана 12, будет обеспечивать его упор в кольцевой выступ корпуса клапана 5. Это приведёт к разобщению полости Д и полости А и сообщению полости Д с атмосферой, а это увеличит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя, когда водитель отпустил педаль тормоза (происходит растормаживание)

Когда торможение машины уже не требуется и водитель отпускает педаль тормоза, подвижные детали привода вернутся назад в начальное положение (как на рисунке 4) от действия возвратной пружины 17 тормозной педали и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.

При этом поршень 11 отожмёт клапан 12 от кольцевого выступа корпуса клапана 5 и при этом образуется кольцевая щель, через которую воздух начнёт по каналам В и С поступать из полости Д в полость А и при этом отсасываться разряжением во впускном коллекторе двигателя. При этом сообщение полости Д с полостью Е прекратится, так как торец клапана 12 от усилия пружины 13 прижат к поршню 11.

Когда двигатель автомобиля не работает (или при неисправном вакуумном усилителе тормозов) торможение машины возможно, но ход тормозной педали несколько увеличится и снизится эффективность тормозов. В таком случае привод поршней главного тормозного цилиндра будет осуществляться только механически, от тормозной педали через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя.

Как и любой механизм, вакуумный усилитель, точнее его детали, со временем изнашиваются и требуют замены, обслуживания, или ремонта. Подсказкой для водителя, что с вакуумным усилителем что то не в порядке, послужит увеличение усилия, прилагаемого к тормозной педали и снижение эффективности торможения.

Снижение эффективности торможения конечно же может произойти и по другим причинам, например из-за неисправности суппортов (подробнее о их восстановлении советую почитать вот тут) или по другим причинам, описанным в статье «Тормозная система, её устройство и неисправности» (статья находится вот здесь), но вот увеличение усилия на тормозную педаль служит верным признаком неисправности вакуумного усилителя.

Частая причина неисправности усилителя, которая появляется со временем, особенно если машина часто ездит по пыльным дорогам — это засорение грязью или пылью воздушного фильтра 15 (см. рисунок 1). Грязный фильтр следует промыть, просушить, или заменить новым.

А при достаточно большом пробеге машины, неисправности могут появиться из-за заедания корпуса клапана 5 от разбухания (от старости) диафрагмы 6. Так же неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, который соединяет вакуумный усилитель тормозов с штуцером впускного коллектора двигателя. Или из-за старения шланга на нём появляются трещины или разрывы.

Определить трещины или разрывы визуально достаточно легко, или можно услышать по характерному шипению (подсосу воздуха). Кстати при такой неисправности (негерметичности или порчи шланга) двигатель автомобиля как правило работает с перебоями, или теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну и ещё менее распространённая неисправность, которая может возникнуть при небрежном уходе или от применения некачественной (поддельной и дешёвой) тормозной жидкости, или из-за попадания в тормозную жидкость бензина, масла — это разбухание уплотнителей гидроцилиндров тормозной системы. И появляется заедание подвижных деталей в гидроцилиндрах.

Чтобы выявить неисправность, следует промыть воздушный фильтр (если он грязный), проверить работу системы вентиляции картера (как её усовершенствовать я написал вот тут), заменить вакуумный шланг, если он разбух или имеет трещины, а тем более разрывы, и надёжно закрепить вакуумный шланг с помощью нового хомута (лучше более прочного из нержавеющей стали).

В случае заедания штока, следует разобрать главный тормозной цилиндр и заменить разбухшие манжеты новыми. При такой неисправности (разбухании уплотнителей) перед заменой резинок, следует обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промываем свежей тормозной жидкостью, той же марки, которая будет использоваться в системе). После промывки системы и установке новых манжет, заливаем свежую тормозную жидкость и прокачиваем систему.

Если после проведения выше описанных работ, неисправность не устранится (усилие к тормозной педали, при работающем двигателе, останется таким же тяжёлым как и при заглушенном моторе) то скорей всего причина неисправности в разбухшей или порванной диафрагме 6.

Заменить диафрагму новой не так просто, так как большинство усилителей имеют неразборный корпус (крышка 8 завальцована к корпусу 7), да и новую диафрагму не всегда удаётся купить. В таком случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только по уменьшению усилия на тормозную педаль при работающем моторе, но и другим способом. При неработающем двигателе нажимаем на тормозную педаль с небольшим усилием, затем заводим мотор. После того, как мотор завёлся, если тормозная педаль уйдёт немного вперёд (немного провалится), значит с вакуумным усилителем всё в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главному тормозному цилиндру не должно быть запотеваний и тем более потёков тормозной жидкости. Обнаружить точно откуда течёт можно если тщательно отмыть корпус усилителя и главного тормозного цилиндра и затем заведя двигатель понажимать на тормозную педаль несколько раз. После этого течи как правило обнаруживаются сразу, и разумеется негодные уплотнения следует заменить новыми.

Вот вроде бы и всё, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, успехов всем.

suvorov-castom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
