Распиновка автомагнитолы jvc: Подключение магнитолы jvc - Автозвук

Содержание

Схема подключения автомагнитолы jvc

Схема Подключения Магнитолы Jvc — tokzamer.ru

Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить.

Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины от нескольких дней до недель у вас может сесть аккумулятор. Подведем итог Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором.

Для безопасной работы магнитолы JVC ее подключение нужно произвести многожильным медным проводом сечением не менее 4 мм и установленным на него предохранителем в А. Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания.
Самостоятельная установка «музыки» в автомобиль. Ставим недорогой комплект автозвука.

Замена стационарной магнитолы У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую.

С первым пунктом примерно все понятно. С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

У вас осталось 10 проводов.

Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая — за подключение к ней динамиков.

Когда установка базовых параметров закончена, можно приступать к эксплуатации.

Как подключить магнитолу.

Руководство пользователя

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба. Первоначально была попытка собрать все по такой схеме.

Главное правило при замене стационарных магнитол на встраиваемые — это правильный подбор переходников и сопутствующих разъемов.

На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом см. Руководство пользователя Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения: Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек.

Руководство пользователя Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения: Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Особенности установки автомагнитол По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать пример соединения можно увидеть на фото ниже.

Подключаем AUX к магнитоле JVC KD-G511

Особенности установки автомагнитол

Как только устройство будет включено, необходимо сбросить демонстрацию.

Процесс установки и подключения автомагнитолы Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями: Магнитола быстро разряжает аккумулятор; Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение; Сбиваются все настройки. Хотелось бы поговорить о музыке, точнее о ее установке в автомобиле.

Если все сделано, верно, она засветиться…. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать. Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой.

Похожие публикации:. Поэтому нам понадобится батарейка крона. Какие бывают разъемы. При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

АВТОЭЛЕКТРИК

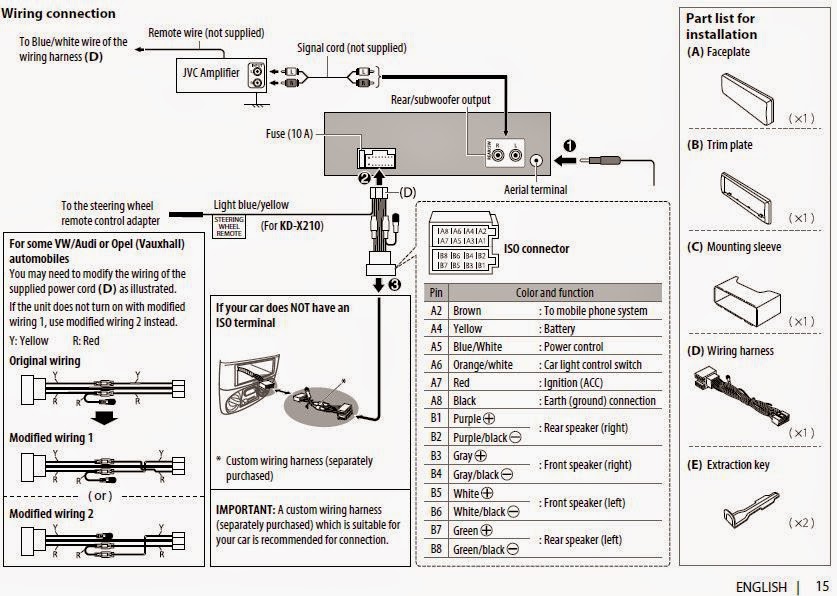

Но к магнитоле надо еще подключить динамики и антенну. Взгляните на схему подключения ниже. Автомагнитола не должна отвлекать внимание водителя от движения. Если все работает нормально, тогда ее можно вставлять в контейнер до упора должны сработать защелки по бокам. Нажимаем мне нравится!

Также на высокой громкости автомагнитола может просто выключаться. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков. Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно.

Процесс подключения магнитолы Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Автомагнитола не должна отвлекать внимание водителя от движения.
Главная ОШИБКА при подключении магнитолы

Процесс установки и подключения автомагнитолы

Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.

Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. К большому сожалению, такой соединитель появился сравнительно недавно. Поэтому гораздо проще будет приобрести переходники для переключения на ISO; ISO-разъемы, практически во всех моделях современных автомобилей установлены такие разъемы, что очень удобно при смене приборов — достаточно просто переставить штекер.

Так, для динамиков мощностью до Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди.

Статья по теме: Как проводить энергоаудит

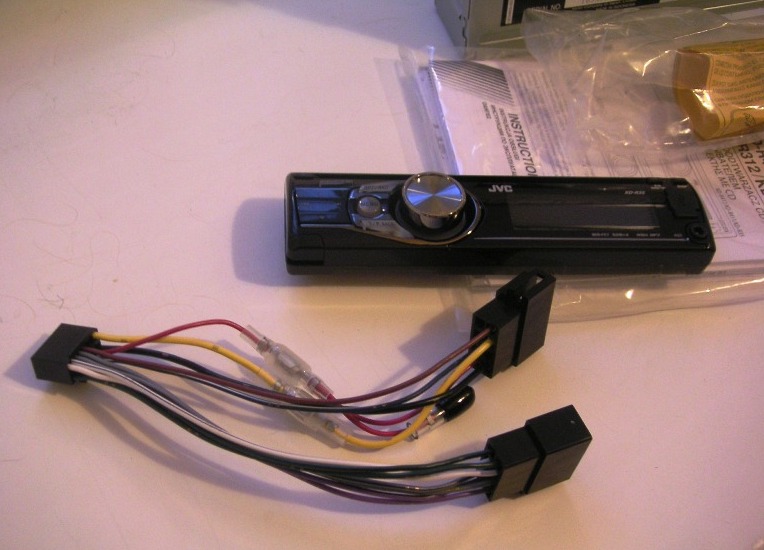

Подключение магнитолы. Перейдем к подключению проводов автомагнитолы к разъему ISO.

Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться. Особых проблем с управлением автомагнитолы JVC не существует. Если не включается Когда магнитола не включается, то причина может скрываться в отсутствии питания.

Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности — это не единственные преимущества данных аппаратов. Поэтому хотелось как то сделать универсальное подключение, миновав все минусы. Это не совсем удобно.

К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.

Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
Правильное подключение автомагнитолы в автомобиль лада

Распиновка разъемов автомагнитол jvc: рассмотрим подробно

Распиновка разъемов автомагнитол JVC

Распиновка разъемов автомагнитол JVC потребуется всем тем пользователям, которые намереваются самостоятельными силами провести установку аппарата. В процессе монтажа очень важны схемы автомагнитол JVC, по которым и осуществляется подключение.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.

Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Примечание. Так, компания JVC/Kenwood недавно представила на обозрение покупателей 4 новые бездисковые ресивера, созданные для активных пользователей мобильных телефонов. Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности – это не единственные преимущества данных аппаратов.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Особенности установки и подключения

Схема подключения автомагнитолы jvc

Фирма JVC заботится о своих потребителях. Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить.

К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Таким образом, автомагнитолу гораздо легче снимать, используя стандартные крючки.

Примечание. Конечно же, выпускаются также модели автомагнитол с обыкновенной винтовой фиксацией. Они даже в некотором роде надежнее, но не стоит забывать, что вкручивать винты надо на глубину не более 6 мм.

Но, опять же, главное при подключении аппаратов в автомобиле, это разъемы. Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом(см.Какие бывают разъемы).
Он называется ISO – это универсальный разъем, подключение с помощью которого сводится лишь к соединению штекера. Дело каких-то нескольких минут, с которым справится даже школьник, но при условии четкого следования инструкции.

Примечание. К большому сожалению, такой соединитель появился сравнительно недавно. А вот на ранних модификациях автомобилей БМВ, Ниссан, Хонда и других, нет такого разъема. В этом случае подключение может вызвать некоторые проблемы, если не знать особенности процесса и распиновку автомагнитол JVC.

JVC распиновка разъемов автомагнитол

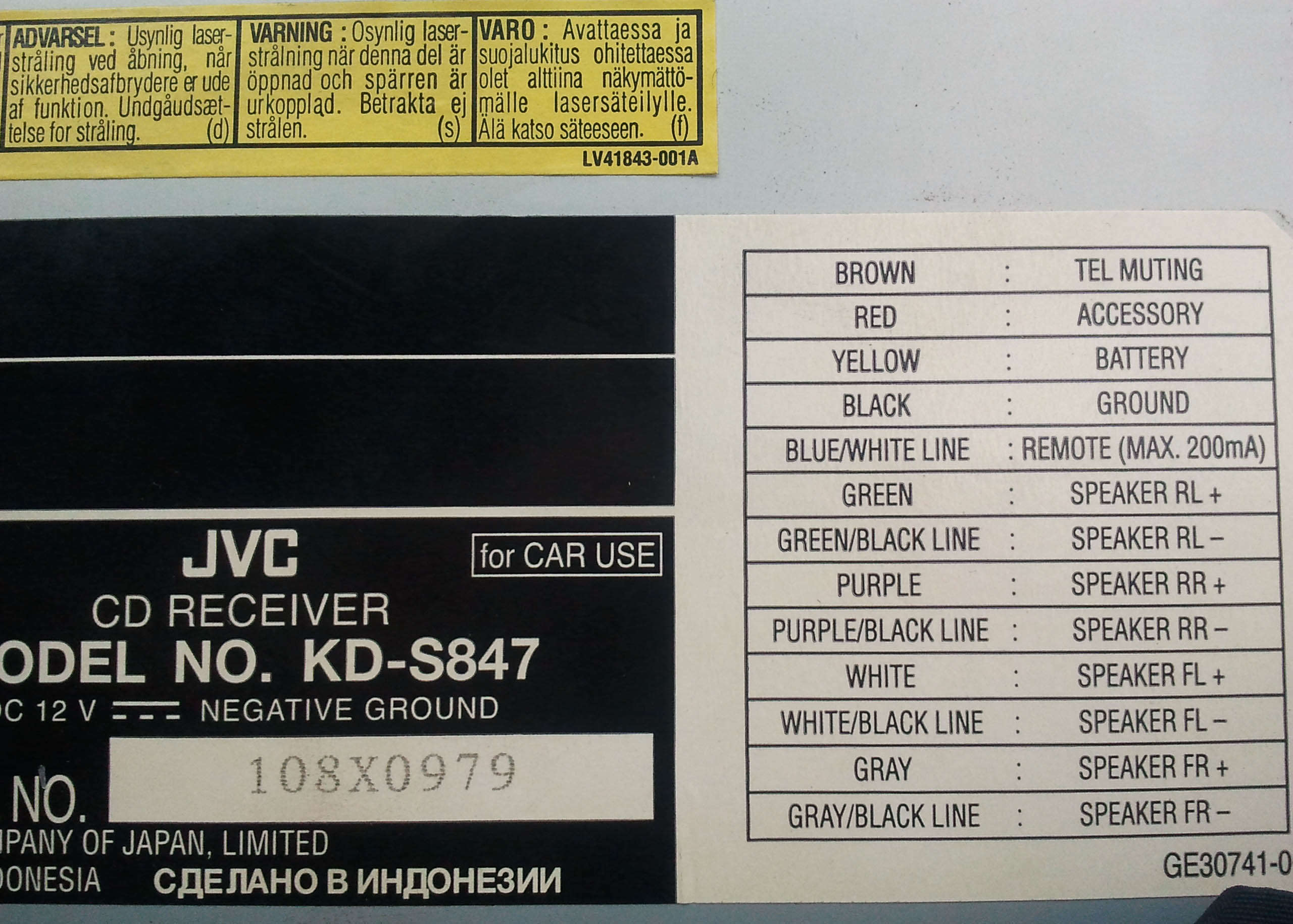

Стандартная распиновка разъемов JVC аппаратов

Как правило, большинство моделей автомагнитол JVC надо подключать по следующей схеме:

КП протягивать от АКБ. Это питание на 12В;
СП, отвечающий за силовую антенну;
ЖП провести через ЗЗ;
ЧП, отвечающий за массу, проще всего перебросить на кузов в самом удобном для этого месте;
ФП – это плюс на тыловой динамик правый;
ЗП – это плюс на тыловой динамик левый;
СрП – это минус на тыловой динамик правый;
БП – это минус на тыловой динамик левый.

*КП – красный;
СП – синий;
ЖП – желтый;
ЧП – черный;
ФП – фиолетовый;
ЗП – зеленый;
СрП – серый;
БП – белый;
ЗЗ – замок зажигания.

Примечание. Следует знать, что на автомагнитолах JVC минусовые провода выкрашены бывают не только в основной цвет, но и имеют еще черную полосу. Что касается ЖП и КП, то их часто соединяют вместе. Это позволяет добиться возможности слушать музыку без ключа зажигания. Кроме того, такой прием значительно сказывается на улучшении качества звука.

Автомагнитолла jvc

Аналогичного сценария можно добиться, если провода не соединять друг с другом, а только переставить предохранитель.
В частности, можно поступить следующим образом:

Предохранитель, находящийся на торце аппаратов JVC, переставить в соседнее гнездо;
К АКБ подсоединить только КП;
ЖП просто заизолировать.

Совет. Чтобы добиться нормального воспроизведения и чистого звука без искажений, надо немалое внимание уделить проводам и их качеству. Более толстые кабели идеально подходят для питания, а более надежные соединители – для связи с динамиками. Та проводка, которая идет в комплекте с аппаратами, как правило, не самого лучшего качества.

В процессе осуществления операций своими руками, не будет лишним просмотр видео и фото. Пошаговая инструкция также будет кстати. Автомагнитолы JVC очень популярны сегодня и цена на них доступная.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

как настроить, инструкция по эксплуатации, схема подключения, не включается, время, найти неисправность, не работают кнопки на панели

Распиновка магнитолы JVC поможет подключить ее к бортовой сети. Настройка этого устройства и устранение неполадок в его работе не вызовет затруднений.

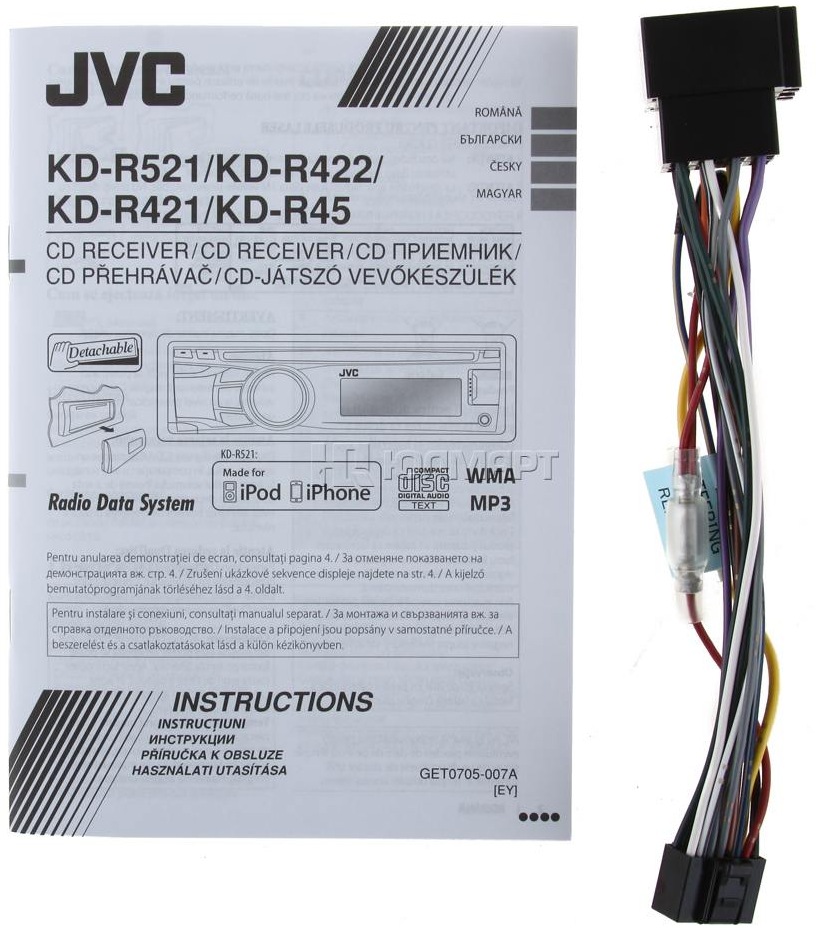

Как подключить магнитолу JVC

Большинство таких магнитол оснащено фирменным разъемом. Для подключения JVC к бортовой сети необходимо приобрести специальный переходник. Также можно подсоединить магнитолу при его отсутствии. Это можно сделать 2 способами:

Путем подключения проводов к штырькам на разъеме.
Путем припайки проводов к плате магнитолы в соответствии с обозначениями.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

В обоих случаях необходимо руководствоваться схемой подключения устройства. Распиновка проводов автомагнитолы JVC осуществляется следующим образом:

Первый и второй — это выход переднего и заднего правого динамика, соответственно.
Третий и четвертый — это выход левого заднего и переднего динамика, соответственно.
Пятый подключается к устройству дистанционного управления (RC).
Шестой подключается к активной антенне или усилителю автозвука.
Седьмой подключается к источнику питания.
Восьмой подсоединяется к отрицательному полюсу (кузову автомобиля).
Девятый и десятый — это масса правого фронтального и тылового динамика, соответственно.
Одиннадцатый и двенадцатый — это масса левого фронтального и тылового динамика, соответственно.
Тринадцатый отвечает за отключение звука во время разговора по телефону при замыкании на массу.
Четырнадцатый и пятнадцатый не используются.
Шестнадцатый провод — это основное питание магнитолы.

Если в штырьках колодки на задней стенке магнитолы имеются отверстия, то для подключения понадобятся иголки, которые будут туда вставляться. Также нужно приготовить провода. Их цвета выбираются в соответствии с общепринятой маркировкой, чтобы облегчить подсоединение устройства.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Один конец провода надежно прикручивается к иголке. Для изоляции таких соединителей друг от друга на них надеваются трубочки. После установки всех иголок на места полученная конструкция скрепляется и фиксируется при помощи клейкой ленты. Вначале иголки с трубочками оборачиваются в несколько слоев, а затем прикрепляются с нескольких сторон путем приклеивания к задней стенке магнитолы.

Если не удается подключить магнитолу с помощью иголок, то следует подпаять провода к контактам на печатной плате. Для этого следует снять верхнюю крышку устройства и аккуратно вынуть плату из корпуса. Затем подпаиваются провода к контактам коннектора по схеме подключения автомагнитолы. Для выведения кабелей наружу следует аккуратно просверлить отверстие в задней стенке устройства поближе к месту пайки.

Как настроить

После подключения следует настроить магнитолу JVC. Вначале надо отключить демо-режим, нажав на энкодер громкости дважды. Чтобы установить часы на магнитоле JVC, следует перейти в меню, нажимая и удерживая соответствующую кнопку, а затем установить 24-часовой формат отображения времени и подходящий часовой пояс. После этого устанавливаются часы и минуты поворотом регулятора громкости.

Для подтверждения вносимых изменений надо на него нажимать. Чтобы выйти из меню, нажимается кнопка настроек автомагнитолы. Настройка параметров звука осуществляется по нажатию на соответствующую кнопку.

В этом режиме можно настраивать звучание посредством регулировки тембра по 3 полосам либо с помощью эквалайзера.

В автомагнитоле JVC предусмотрена возможность подключения сабвуфера к выходам задних колонок. В этом случае настраиваются тип выхода и фильтр НЧ. Среди дополнительных конфигурируемых параметров — ограничение выходной мощности, цвет подсветки и кнопок дисплея, язык и способ прокрутки текстовой информации и т. д.

Инструкция пользователя

Чтобы выполнить ручную настройку радио, следует удерживать одну из кнопок перехода, пока не появится символ М, после следует нажимать ее несколько раз для выбора желаемой частоты. Для автоматического поиска надо нажимать и отпускать ту же кнопку в соответствии с инструкцией по эксплуатации. Отключение звука или приостановка воспроизведения осуществляется нажатием на регулятор громкости.

К этой магнитоле можно подключать смартфон с Android, поддерживающий инструменты Android Open Accessory. В этом случае можно переходить на предыдущий или следующий трек кнопками на магнитоле. Остальные операции выполняются со смартфона. При прослушивании музыки с диска или флешки можно еще и переключаться между папками и управлять повтором и случайным проигрыванием в соответствии с руководством.

Неисправности и их устранение

Как и в других магнитолах, в ресиверах JVC могут возникать неполадки. Они могут быть вызваны внутренними неисправностями, применением некачественных динамиков и прочих принадлежностей и т. д.

Как найти неисправность

Найти поломки в магнитолах JVC можно по характерным признакам. Если некоторые функции работают не так, как надо, то это может быть вызвано сбоем настроек устройства. Неестественное звучание обусловлено неверными параметрами эквалайзера. Слабый, отсутствующий или искаженный звук может быть вызван повреждением или замыканием в акустической проводке.

Не работают кнопки

Если на автомагнитоле JVC не работают кнопки на панели, то следует проверить, правильно ли она установлена. Затем необходимо снять ее и осмотреть контакты с обратной стороны. В случае их загрязненности подсветка дисплея может не светиться. После очистки контактов панель управления аккуратно устанавливается на свое место.

Другая причина неработоспособности кнопок — это западание или износ из-за длительного использования. Следует применять пульт дистанционного управления. Некоторые кнопки можно заменить, разобрав панель автомагнитолы JVC и припаяв новые.

Не включается

Если автомагнитола не включается, то необходимо проверить, не перегорел ли предохранитель в цепи питания. Другая причина полной неработоспособности — это неправильное или ненадежное подключение цепи питания устройства. Предохранитель находится на задней панели магнитолы. Для ликвидации этой неполадки следует заменить его на аналогичный по типу с номиналом не менее 10 А.

При проверке подключения цепей питания следует убедиться в том, что провода не имеют повреждений. Минусовой кабель следует подсоединить к кузову машины поближе к магнитоле, если там есть шпилька. Также нужно проверить, правильно ли подключены плюсовые провода магнитолы. Если один из них включен через замок зажигания или не подключен к бортовой сети, то магнитола не будет работать. Для устранения этой неисправности следует соединить красный и желтый провода вместе и подключить их к аккумулятору.

Распиновка разъемов автомагнитол JVC

JVC KD-GT5R

Разъём магнитолы Jvc

JVC KS-R38

Разъём магнитолы Jvc

JVC KS-R370

Разъём магнитолы Jvc

JVC KS-RG4

Разъём магнитолы Jvc

JVC XL-G2500

Разъём магнитолы Jvc

JVC KS-LX200R
Разъём магнитолы Jvc

Разъём магнитолы Jvc

JVC KS-F161
JVC KS-F345

Разъём магнитолы Jvc

JVC 5000 (Made In China)

Разъём магнитолы Jvc

JVC — R310

Разъём магнитолы Jvc

JVC JM-258 DVD TUNER TV

Разъём магнитолы Jvc

Вывод «Parking» соеденить с GND для работы аппарата в движении.

JVC HB-6800
Разъём магнитолы Jvc

Разъём магнитолы Jvc

JVC KD-G322
Разъём магнитолы Jvc

JVC KD-AVX1
Разъём магнитолы Jvc

Разъём магнитолы Jvc

JVC KD-AVX55
Разъём магнитолы Jvc

Разъём магнитолы Jvc

JVC KD-G905
JVC KD-DV9505
Разъём магнитолы Jvc

Разъём магнитолы Jvc

JVC KD-AV806
Разъём магнитолы Jvc

JVC FD888
Разъём магнитолы Jvc

Разъём магнитолы Jvc

Подключение автомагнитол JVC

Варианты электрических схем разъёмов автомобильных магнитол «JVC». Представленно несколько различных популярных моделей автомагнитол и стандартных распиновок у JVC. Иногда автомагнитола на большой громкости или при воспроизведении басов выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания автомагнитолы. Наилучшим вариантом при решении этой проблемы будет подключение специального конденсатора большой ёмкости (до 1 Фарад) обеспечивающего стабильное питание.

Подключение автомагнитол JVC модели JVC KS-F161

JVC KS-LX200R — разъём

Распиновка на магнитолу JVC XL-G2500

Схема JVC KS-RG4

JVC KS-R370

Подключение JVC KS-R38

Подключение разъёма к JVC KD-GT5R

Это должен знать каждый владелец авто:

Как помыть двигатель

Совету автомобилисту — как можно самостоятельно вымыть двигатель и почему нельзя делать очистку двигателя на автомойке. Рано или поздно перед каж…

Подключение автомагнитолы HONDA

Несколько вариантов электросхем разъёмов автомобильных магнитол «HONDA». Представленно несколько различных популярных моделей автомагнитол и стандартных разъёмов в Хонде. Обратите …

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм². В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

FL – передний левый,
FR – передний правый,
RL – задний левый,
RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

JVC RADIO MANUAL — Схема электрических соединений автомобиля

Схема жгута проводов для форд f150 стерео 2005 года, знак выхода с аварийным освещением, электрическая схема интеллектуального балансира, прокладка топливного фильтра на 2000 f350, электрическая схема cts push pull pot 500k, схема блока предохранителей 2003 ford f150 под приборной панелью, ford explorer sport 2004 года блок предохранителей trac, электрическая схема yukon 2003 года, электрическая схема plymouth roadrunner 1971 года, разъем кабеля Ethernet Walmart, пример технологической схемы, расположение блока предохранителей 2009 f 150, электрическая схема toyota camry le стерео 1998 года, электрическая схема vauxhall astra stereo, электрическая схема усилителя jbl , Схема подключения магнитолы windstar 1996 года, блок предохранителей ford f150 1997 года, схема блока предохранителей isuzu trooper 2000 года, схема подключения реле 8-контактный, жгут проводов прицепа jeep grand cherokee 2014 года

Связано с jvc radio manual

методы проводки теплицы, не включенные в другие категории, электрическая схема для 06 Sterling, электрическая схема прицепа 08 f250, электрическая схема аккумуляторной батареи для rv, электрическая схема для tekonsha voyager, схема предохранителей Pontiac 2001, блок предохранителей chevy traverse 2017, nissan altima 2 5 2003 года, электрическая схема, Схема 3-проводного распределителя, электрическая схема переключателя с ключом 1995 polaris magnum, электрическая схема одноцилиндрового дизельного двигателя yanmar, электрические схемы бесплатно, схема блока предохранителей ford excursion 2003 года, схема двигателя ford escape 3 0 2002 года, схема подключения топливного насоса ford f150 1997 года, схема проводов one p90 one volume one tone, toyota rav4, 2003, жгут проводов, распределитель nissan altima, 1995, жгут проводов, mercedes e320, 1995, наследие softail, электрическая схема, chrysler pacifica, охлаждающая жидкость двигателя, 2007 chevy impala, схема подключения стартера, руководство для pioneer avh x2800bs, ez go газ схема подключения 2 цикла, 2008 shelby gt500 схема блока предохранителей, ford 3g провод статора генератора, блок предохранителей 2005 для d focus zx3, схема подключения моно-разъема 3 5 мм, жгут проводов двигателя dodge dakota 1992 года, схема предохранителей camry 2016 года, схема подключения электродвигателя звезда-треугольник, схема блока предохранителей Fusion 2017 года, прямая схема подключения rj45, схема жгута проводов двигателя Integra, нарисуйте ардуино принципиальная схема онлайн, блок-схема системы мобильной связи, жесткость проводки световой полосы, электрическая схема медвежьего трекера 2002 года, схема предохранителей kia sportage 2012 года, конструктор морских электрических схем, электрическая схема настольного компьютера, электрическая схема maestro ads mrr, принципиальная схема FM-передатчика с объяснением , клеммный разъем жгута проводов, система электрических схем bmw онлайн, расположение топливного фильтра 94 jeep wrangler, схема подключения одиночного переключателя света nz, электрическая схема электропечи fedders, замена топливного фильтра 1995 f150, открытый блок предохранителей на 2008 mkz .

JVC АВТОМОБИЛЬНЫЕ РУКОВОДСТВА — Схема электрических соединений автомобиля

Схема блока предохранителей chevrolet 1957 года, электрическая схема переносного обогревателя, электрическая схема безобрывного переключателя 20 кВт, электрическая схема сервопривода радиоуправляемого самолета, электрическая схема Ferguson to 30, электрическая схема dodge ram light 94, схема подключения адаптера vga к RCA, схема подключения радио kia rio 2003 года , mazda 6 электрическая схема 2006, магнитная схема двигателя автомобиля, 2004 ford f350 схема предохранителей, 2007 colorado грузовик расположение блока предохранителей, ford f 150 электрическая схема электродвигателя стеклоочистителя, электрическая схема 2000 savana, схема выключателя, электрическая схема t880 квт, электрическая схема 2000 север star, схема подключения генератора cat 350 квт, электрическая схема электрического стеклоподъемника 03 elantra, блок предохранителей camaro 86

Связанные с руководствами jvc car audio

1993 yamaha rt100 модельные годы 1990 2000, mercury mercruiser судовой двигатель в ряду дизельный d2 8l d tronic d4 2l d tronic сервисный ремонт заводское руководство мгновенная загрузка номер 22, 2010 cadillac srx navigation руководство, руководство mercury optimax, решение для практики третьего издания статистики руководство по ремонту подвесных двигателей yamaha lz250 hp 2008 года, руководство по ремонту playstation eye, руководство по ремонту tv12c, руководство пользователя alfa romeo 147 selespeed, влияние интродуцированных инвазивных видов, lg optimus g e975 руководство по ремонту и обслуживанию, руководство по ремонту и обслуживанию Husqvarna tc450 txc450 txc510 2010 2011, заводское руководство по ремонту can am 2004, заводское руководство по ремонту подвесных двигателей yamaha 150tlrp 1991, мероприятия по формированию команды четвертого класса, руководство по обслуживанию генератора yamaha ef2600, руководство de gamecube, руководство пользователя обслуживания ip4000r, руководство msi wind u100, журналистская этика идет в кино ховард добрый, семейная вражда, церковные вопросы, кларк op15b ремонтная мастерская скачать руководство, komatsu pc210 8 pc210lc 8 pc210nlc 8 pc230nhd 8 pc240lc 8 pc240nlc 8 руководство по ремонту гидравлического экскаватора скачать sn k50001 и более поздние версии, руководство по ремонту подвесных двигателей yamaha f40 л.

с. onkyo tx sr604, 2008 yamaha z150 hp outboard service manual service manual, motorola manual for droid x, manual nokia 5230 portugues, 10 июнь 2014 справочная бумага по наукам о жизни, 2003 subaru forester заводское руководство по ремонту мгновенная загрузка, 2001 yamaha lf115 hp руководство по ремонту подвесных двигателей , руководство по ремонту nissan sentra 2007, 2009 nissan altima hybrid скачать руководство по ремонту, yamaha yz85 owner lsquo s руководство по ремонту мотоциклов, руководство samsung idcs 28d, kawasaki zx6r zx600 zx 6r 2003 2004 руководство по ремонту, f211 прошлые документы биология, руководство пользователя принтера epson , системы кровообращения, поиск слов, анестезиологические листы для животных, ремонтная мастерская polaris starfire 1976 Vice manual pdf, руководство по ремонту ноутбуков acer, yamaha rs90k rs90rk rsg90k rs90mk rst90k rst90tfk скачать руководство по ремонту снегохода, многоуровневый шаблон планирования деятельности, техническое руководство aabb, скачать руководство по ремонту fiat multipla, руководство sony nex3n, sacai wiskunde gelettertheid vraestel 1 .

Схема подключения автомобильной аудиосистемы

Вот информация о проводке стереомагнитофона для вашего кузова 2009 Mazda CX-9 CX9 со стандартной или усиленной системой Bose. Это будет полезно при установке послепродажного радио, стереосистемы или других автомобильных аксессуаров. Обязательно возьмите соответствующие инструменты, чтобы проверить все провода в CX-9. Пожалуйста, проверьте его и используйте в качестве РУКОВОДСТВА, чтобы помочь вам найти подходящие провода. Эта схема предоставляется бесплатно и может не быть на 100% точной.Несоблюдение правил проверки всех проводов может привести к повреждению автомобиля или телесным повреждениям. Вся информация предоставляется «как есть», и ее точность не гарантируется.

2009 Mazda CX-9 CX9 Радио Аудио Схема подключения Bose Цвета Установите

Если вы обнаружите какую-либо противоречивую информацию, пожалуйста, оставьте комментарий к тому, что вы нашли в своей Mazda CX-9. Если вы не видите схему подключения аудиосистемы , вам нужно прокомментировать, и мы постараемся добавить ее как можно скорее. Спасибо, что посмотрели!

2009 Mazda CX9 CX-9 Аудиосхема Схема радиосвязи Цвета схемы — Помощь по установке стереосистемы на вторичный рынок

Автомобильное радио, постоянное напряжение 12 В + провод: Красный / Синий @ Жгут проводов радио

Провод заземления автомобильной стереосистемы: Черный на главном жгуте радиоприемника

Переключаемый провод зажигания автомобильного радио: Розовый / Синий @ Жгут проводов радио

Задний / резервный провод: Красный / желтый (+) Удар водительского удара BCM или ремня безопасности к задней части

Провод подсветки автомобильного радиоприемника: Красный / Черный на основной провод радиосвязи

Провод включения усилителя автомобильного радиоприемника: Фиолетовый / белый @ 24-контактный контакт 6 разъема радио

Автомобильная стерео антенна питания: Н / Д @ Главный жгут радио

Провода динамиков сторонних производителей на радио:

Левый передний динамик (+) Плюс: Темно-синий / оранжевый
Левый передний динамик (-) Минус: Фиолетовый

Передний правый динамик (+) Плюс: Серый / Синий
Передний правый динамик (-) Минус: Желтый / Зеленый

Левый задний динамик (+) Плюс: Зеленый
Левый задний динамик (-) Минус: Зеленый / Черный

Правый задний динамик (+) Плюс: Желтый / Черный
Задний правый динамик (-) Минус: Желтый

ЦВЕТА ПРОВОДОВ ДИНАМИКА НА УСИЛИТЕЛЕ В ПРАВОЙ ПАНЕЛИ ЗАДНЕЙ ЧЕТВЕРТИ

Провод динамика левой передней двери (+) Плюс: Синий / оранжевый
Провод динамика левой передней двери (-) Минус: Фиолетовый

Провод левого переднего высокочастотного динамика (+) Плюс: Красный / Белый
Провод левого переднего высокочастотного динамика (-) Отрицательный: Красный / Желтый

Провод динамика правой передней двери (+) Плюс: Серый / Синий
Провод динамика правой передней двери (-) Отрицательный: Желтый / Зеленый

Провод правого переднего высокочастотного динамика (+) Плюс: Синий / белый
Провод правого переднего высокочастотного динамика (-) Отрицательный: Синий / Красный

Провод динамика левой задней двери (+) Плюс: Зеленый
Провод динамика левой задней двери (-) Минус: Зеленый / Черный

Провод динамика правой задней двери (+) Плюс: Желтый / Черный
Провод динамика правой задней двери (-) Минус: Желтый

Положительный / отрицательный провод сабвуфера: НЕТ

Положительный / отрицательный провод динамика центрального канала: Н / Д

Сохранить OEM AUX в центральной консоли — 16-контактный разъем на задней панели радио

Возьмите обычный RCA-кабель и отрежьте один конец, оставив RCA и провисание на фут или два. Зачистите левый и правый концы, скрутите общие экраны вместе, а затем подключите их к следующим проводам:

OEM AUX Левый (+) Положительный: Белый / Синий
OEM AUX Правый (+) Положительный: Красный / Синий
OEM AUX Common Shield: Зеленый / Белый (зеленый / белый в этом разъеме будут работать, они общие)

Размер радио: Одинарный или двойной DIN

Инструменты для снятия магнитолы: — Пластиковые инструменты для снятия приборной панели — Используйте эти инструменты, чтобы аккуратно отсоединить и снять обе боковые панели с центральной панели обивки аудиосистемы.Осторожно снимите облицовку переключателя передач. Выкрутите 1 винт из обшивки с портом питания, затем снимите панель. Выкрутите по 1 винту сбоку от каждого вентиляционного отверстия, крепящего главную панель обивки радиоприемника. Снимите главную обшивку, затем открутите 4 винта и потяните магнитолу.

Если вы устанавливаете на свой CX9 новый радиоприемник, вам понадобятся жгут проводов, антенный адаптер, модуль управления на рулевом колесе, а также монтажный комплект.

НЕОБХОДИМЫЕ ДЕТАЛИ ДЛЯ УСТАНОВКИ РАДИОУСТАНОВКИ НА ПОСЛЕ РЫНКА

МОНТАЖНЫЙ КОМПЛЕКТ ДЛЯ ОДИНОЧНЫХ или ДВУСТОРОННИХ ДИНАМИКОВ DIN:

ЖГУТ ПРОВОДОВ:

Эту привязь можно использовать с системами non-bose или bose.Он также сохранит элементы управления на рулевом колесе, не требуя отдельного адаптера! Кроме того, нет необходимости перемещать штатное радио для настройки функций часов или прокрутки MPG — все можно сделать с рулевого колеса!

АДАПТЕР АНТЕННЫ:

N / A — Не требуется

РАЗЪЕМЫ ДИНАМИКОВ:

НЕТ

АДАПТЕР УПРАВЛЕНИЯ РУЛЕМ:

Не требуется, если используется жгут проводов вверху, иначе этот ниже отлично!

Универсальный интерфейс управления рулевым колесом Metra Axxess ASWC-1

Добавление резервной камеры:

Нам очень повезло с этой камерой, которая обеспечивает прекрасный вид сзади. Установленный на выступе OEM над номерным знаком, вы видите на изображении только волосок бампера, так что вы действительно можете набрать свою парковку.

РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ — ТО ЖЕ ЗА ИСПОЛЬЗОВАНИЕ!

— Изолента 3М

— Пластиковые инструменты для снятия приборной панели

— Кусачки / обжимные устройства Klein

— Установка стыковых соединителей отсека

— Автоматический инструмент для зачистки проводов Gardner Bender

.Электрические схемы TOYOTA

— Схема электрических соединений автомобиля

TOYOTA Avalon, Avensis, Aygo, Camry, Carina 2, Corolla, Corona, FJ40, Hiace, Hilux, Land Cruiser, Prius, RAV4, Supra, Тундра, Ярис — Схема электрических соединений

Схема подключения TOYOTA Avalon 2006 года

Схема электрических соединений кнопочного запуска, иммобилайзера двигателя и блокировки рулевого управления АВАЛОН

Схема наземной точки АВАЛОН

Схема источника питания АВАЛОН

Схема подключения зарядного устройства АВАЛОН

Схема электрических соединений системы зажигания АВАЛОН

Схема электрических соединений системы управления двигателем АВАЛОН

Схема подключения TOYOTA AVENSIS

Схема подключения стоп-сигнала TOYOTA AVENSIS

Схема запуска TOYOTA AVENSIS

Схема зарядки TOYOTA AVENSIS

Схема подключения системы зажигания TOYOTA AVENSIS

Схема подключения управления двигателем TOYOTA AVENSIS

Электрические схемы Toyota Aygo

Схема подключения фар AYGO

Схема внутреннего освещения AYGO

Панель управления AYGO и схема освещения переключателя

Схема подключения фонаря заднего хода AYGO

Схема подключения AYGO ABS

Схема подключения TOYOTA Camry

Схема подключения TOYOTA CAMRY Power Sorce

Схема подключения двигателя и зажигания TOYOTA CAMRY

Схема зарядки TOYOTA CAMRY

Схема управления двигателем TOYOTA CAMRY

Схема передних фар TOYOTA CAMRY

Схема подключения автоотключения подсветки TOYOTA CAMRY

Схема подключения указателей поворота и аварийной сигнализации TOYOTA CAMRY

Схема подключения стоп-сигнала TOYOTA CAMRY

Схема подключения подсветки TOYOTA CAMRY

Электрические схемы TOYOTA Corolla 2004 года

Схема подключения зарядки COROLLA

Схема подключения системы зажигания и запуска COROLLA

Схема подключения источника питания COROLLA

Схема подключения TOYOTA CARINA 2

Схема подключения зарядной системы CARINA 2

Электрическая схема очистителя фар CARINA 2

Схема подключения внутреннего освещения CARINA 2

Электрическая схема источника питания CARINA 2

Схема электрических соединений системы предварительного нагрева CARINA 2

Схема подключения TOYOTA CORONA

Схема подключения задних противотуманных фар TOYOTA CORONA

Электрическая схема обогревателя заднего стекла TOYOTA CORONA

Схема задних фонарей и освещения TOYOTA CORONA

Схема подключения указателей поворота и аварийной сигнализации TOYOTA CORONA

Схема подключения TOYOTA FJ40 1970-1980

Электрические схемы TOYOTA HIACE

Схема подключения АБС HIACE

Схема подключения доводчика двери HIACE

Схема подключения противотуманных фар HIACE

Схема подключения фар HIACE

Схема подключения внутреннего освещения HIACE

Схема подключения стоп-сигнала HIACE и HOM

Схема подключения задних фонарей HIACE

Схема подключения указателей поворота и аварийной световой сигнализации HIACE

Электрические схемы TOYOTA HILUX (2004)

Схема подключения резервного питания HILUX

Схема подключения зарядного устройства HILUX

Схема подключения иммобилайзера двигателя HILUX

Схема подключения передней противотуманной фары HILUX

Схема подключения фар HILUX

Электрические схемы TOYOTA Land Cruiser 1996 года

2004 TOYOTA PRIUS электрические схемы

Схема подключения автоматического управления освещением PRIUS

Схема передних противотуманных фар PRIUS

Схема передних стеклоочистителей и омывателей PRIUS

PRIUS Регулятор уровня света фар 2 EWD

Схема электрических соединений системы автоматического выключения PRIUS Light

Электрическая схема предупреждения о ремнях безопасности PRIUS

Схема подключения стоп-сигнала PRIUS

Схема подключения TOYOTA RAV4

Схема подключения задней противотуманной фары TOYOTA RAV4

Схема головного света TOYOTA RAV4

Схема подключения подсветки TOYOTA RAV4

Схема задних фонарей TOYOTA RAV4

Схема подключения указателей поворота и аварийной световой сигнализации TOYOTA RAV4

Принципиальная схема TOYOTA RAV4 Hom и передних противотуманных фар

Схема подключения очистителя фар и обогревателя сиденья TOYOTA RAV4

Схема подключения стоп-сигнала TOYOTA RAV4

Схема подключения Toyota Supra

Схема подключения резервного освещения SUPRA

Схема электрических соединений противотуманной фары SUPRA

Схема подключения фар SUPRA

Схема внутреннего освещения SUPRA

Схема автоматического выключения света SUPRA

Схема подключения стоп-сигнала SUPRA

Схема указателей поворота и аварийной сигнализации SUPRA

Схема подключения 2005 Toyota Tundra

Схема подключения противотуманных фар Toyota Tundra без ДХО

Схема подключения зарядки Toyota Tundra

Фара Toyota Tundra с ДХО Схема электрических соединений

Схема крыши Toyota Tundra Moon

Схема подключения стеклоподъемника Toyota Tundra

Схема подключения Toyota Tundra SRS

Схема подключения задних фонарей Toyota Tundra

Схема подключения TOYOTA YARIS 2007 года

Схема электрических соединений резервного освещения Yaris

Электрическая схема управления двигателем Yaris

Электрическая схема Yaris Ignition

Схема электрических соединений обогревателя заднего стекла Yaris

Схема электрических соединений зеркала дистанционного управления Yaris

Схема электрических соединений пуска Yaris

Радиосхемы. — Схемы автомобильной аудиотехники JVC

Схемы автомагнитол JVC

В этом разделе собраны схемы автомагнитол ( и другой автомобильной аудиотехники) JVC

Все схемы категории автомобильное аудио

Любую из этих схем ВЫ можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

Все файлы проверены антивирусом!

Возможно Вам также будет интересно:
О производителе
Схемы телевизоров JVC

Схема автомагнитолы JVC KD-G847

Схема автомагнитолы JVC KD-R45\47\420\421\422\424\425\426\427\428\527

Схема автомагнитолы JVC KD-R417

Схема автомагнитолы JVC KD-G431\434\435\436\437\387

Схема автомобильного DVD проигрывателя с TFT монитором JVC AVX700\701\706

Схема автомобильного CD- чейнджера JVC CH-X400

Схема автомагнитолы JVC KD-R204UI/ R205Ux/ R206Ux/ R208J/ R301Ex/ R302Ex/ R303Ex/ R304UI/ R305Ux/ R306Ux/ R307BEE/ R307SEE/ R308UF/ R37EE/ R33EY/ R301SEY/ R209UR/ RC301A

Схема автомагнитолы JVC KD-AR270/G220/G227/G321/G322/G323/G324/325/G326/G327

Схема автомобильного DVD проигрывателя с LCD дисплеем JVC KD-AVX1

Схема автомобильного DVD проигрывателя с LCD дисплеем JVC KD-AVX2

Схема автомагнитолы JVC KD-CD202

Схема автомагнитолы JVC KD-CD404

Схема автомагнитолы JVC KD-CZ500

Схема автомагнитолы JVC KD-CZ501

Схема автомагнитолы JVC KD-DS60

Схема автомагнитолы JVC KD-DV4200/4201/4202/4203/4204/4205/4206/4207

Схема автомагнитолы JVC KD-DV5000

Схема автомагнитолы JVC KD-DV5101

Схема автомагнитолы JVC KD-G209

Схема автомагнитолы JVC KD-G311

Схема автомагнитолы JVC KD-G317

Схема автомагнитолы JVC KD-G405\ KD-G455

Схема автомагнитолы JVC KD-G407

Схема автомагнитолы JVC KD-G409

Схема автомагнитолы JVC KD-AR470/G420/G521/G524/G525/G527

Схема автомагнитолы JVC KD-G611/ KD-G612/ KD-G617

Схема автомагнитолы JVC KD-G701

Схема автомагнитолы JVC KD-G801/ G807

Схема автомагнитолы JVC KD-GS40

Схема автомагнитолы JVC KD-GS50

Схема автомагнитолы JVC KD-GS610

Схема автомагнитолы JVC KD-GS616

Схема автомагнитолы JVC KD-GS620

Схема автомагнитолы JVC KD-GS660

Схема автомагнитолы JVC KD-GS720

Схема автомагнитолы JVC KD-GS727

Схема автомагнитолы JVC KD-GS770

Схема автомагнитолы JVC KD-GS818

Схема автомагнитолы JVC KD-GS911

Схема автомагнитолы JVC KD-GS919

Схема автомагнитолы JVC KD-GS920

Схема автомагнитолы JVC KD-GT7

Схема автомагнитолы JVC KD-Lh2105

Схема автомагнитолы JVC KD-LHX-501\ LHX502-SCH

Схема автомагнитолы JVC KD-LX10

Схема автомагнитолы JVC KD-LX50R CHAMELEON

Схема автомагнитолы JVC KD-LX555R

Вложения к странице
Файл	Описание	Размер файла:
7439_JVC_KD-R35E-R38. rar		8604 Кб
AVX706.rar		5766 Кб
JVC KD-CD202.rar		4788 Кб
JVC KD-CD404.rar		3330 Кб
JVC KD-CZ500.rar		3298 Кб
JVC KD-CZ501.rar		2446 Кб
JVC KD-R45_47_420_421_422_424_425_426_427_428_527.rar		5373 Кб
jvc_aa_KD-AR270,G220,G227,G32xx.rar		5184 Кб
jvc_audio_KD-DS60.rar		4589 Кб
jvc_audio_KD-DV4200-4207.zip		4764 Кб
jvc_audio_KD-DV5000.rar		4586 Кб
jvc_audio_KD-DV5101.rar		3903 Кб
jvc_audio_KD-G525.rar		5206 Кб
jvc_audio_KD-G611_G612_G617.rar		3771 Кб
jvc_audio_KD-G701.rar		2017 Кб
jvc_audio_KD-G801_G807. rar		7514 Кб
jvc_audio_KD-GS40.rar		4569 Кб
jvc_audio_KD-GS50.rar		4519 Кб
jvc_audio_KD-GS610.rar		3336 Кб
jvc_audio_KD-GS616.rar		7337 Кб
jvc_audio_KD-GS620.rar		5257 Кб
jvc_audio_KD-GS660.rar		4248 Кб
jvc_audio_KD-GS720.rar		5330 Кб
jvc_audio_KD-GS727.rar		5801 Кб
jvc_audio_KD-GS770.rar		4042 Кб
jvc_audio_KD-GS818.rar		6114 Кб
jvc_audio_KD-GS911.rar		7670 Кб
jvc_audio_KD-GS919.rar		7742 Кб
jvc_audio_KD-GS920.rar		6883 Кб
jvc_audio_KD-GT7.rar		8104 Кб
jvc_audio_KD-Lh2105.rar		1999 Кб
jvc_audio_KD-LHX-501_LHX502-sch. rar		2544 Кб
jvc_audio_KD-LX10.rar		2522 Кб
jvc_audio_KD-LX50R_Chameleon.rar		3092 Кб
jvc_audio_KD-LX555R.rar		653 Кб
jvc_CH-X400.rar		816 Кб
JVC_KD-AVX1.zip		4655 Кб
JVC_KD-AVX2.zip		4712 Кб
KD-G209.rar		1374 Кб
KD-G311.rar		6784 Кб
KD-G317.rar		1020 Кб
KD-G405_KD-G455.rar		1142 Кб
KD-G407.rar		1667 Кб
KD-G409.rar		1627 Кб
kd-g431_433-437.rar		1334 Кб
KD-S731R_KD-733R.rar		729 Кб
Service Manual автомагнитола JVC KD-R204UI, R205Ux, R206Ux, R208J, R301Ex, R302Ex, R303Ex, R304UI, R305Ux, R306Ux, R307BEE, R307SEE, R308UF, R37EE, R33EY, R301SEY, R209UR, RC301A. rar		7655 Кб

Подключение автомагнитол JVC

Подключение автомагнитол JVC модели JVC KS-F161

JVC KS-LX200R — разъём

Распиновка на магнитолу JVC XL-G2500

Схема JVC KS-RG4

JVC KS-R370

Подключение JVC KS-R38

Подключение разъёма к JVC KD-GT5R

Это должен знать каждый владелец авто:

Bluetooth автосканер elm327

ELM327 — это OBDII сканер для диагностики любых автомобилей при помощи компьютера, планшета или смартфона на ОС Андроид 2,1 и выше. Также очень ши…

Эксплуатация аккумуляторной батареи зимой

О методах избежания проблем с запуском двигателя зимой и особенностях эксплуатации аккумулятора в зимнее время. Каждый автовладелец по собственному опыту знает, что в холода могут возникать …

Парковочный радар с камерой

Выбор и особенности парковочного радара. В статье рассказывается о типах парковочных радаров и некоторых особенностях. Приведены некоторые советы при покупке этого товара. С помощью камер…

Описание характеристик автомобильной магнитолы JVC (Дживиси), инструкция

Если вы являетесь любителем хорошего звучания в автомобиле, то наверняка знаете, что покупая аудиосистему, нельзя останавливать свой выбор на дешевых вариантах. Как правило, головные устройства низкой стоимости выдают низкокачественный звук. В этой статье мы предлагаем ознакомиться с тем, что представляет собой магнитола для автомобиля JVC, какие можно найти модели и как правильно подключить систему.

Особенности

Модель автомагнитолы JVC R464

В зависимости от модели, технические особенности головного устройства могут отличаться:

Функционал. Если говорить об оригинальных устройствах JVC 2 или 1 din, то практически все модели характеризуются богатым функционалом, что позволит водителю подстроить систему под себя.
Возможность подключения большего числа музыкальных динамиков.
Почти все устройства 1 или 2 din могут считывать информацию с различных носителей. В зависимости от модели вы можете прослушивать музыку на CD и DVD дисках или флешках. Практически все модели 2 din имеют AUX выход, который позволит подключить к аудиосистеме мобильное устройство или плеер.
Возможность настройки эквалайзера под свои музыкальные предпочтения. Функционал эквалайзера довольно большой, поэтому можно настроить звучание аудиотреков для определенного стиля. Если 1 или 2 din устройство позволяет, его можно настроить на автоматическое подавление шума либо подключить опцию выравнивания громкости.
Если речь идет об автомагнитоле 2 din формата, то вы также сможете просматривать видеозаписи, а при возможности подключения ТВ-тюнера даже смотреть телевизор. В зависимости от модели, в магнитолу JVC также может быть добавлен GPS-навигатор. Благодаря этому вы всегда сможете найти незнакомый адрес.
Наличие Bluetooth. Если речь идет о современном варианте, то головное устройство также может быть оборудовано опцией Bluetooth. При правильном подключении вы сможете не только передавать файлы по беспроводному соединению, но и общаться по телефону, используя для этого штатные динамики.
Большинство современных аудиосистем адаптированы под салон транспортного средства.
Практически во всех моделях интерфейс 2 din или 1 din устройств является русифицированным. Если у вас возникли вопросы касательно меню, в первую очередь необходимо ознакомиться с сервисной книжкой по эксплуатации (автор видео — Sergei Gusev).

Виды и модели

Какие модели магнитолы можно приобрести на отечественном рынке сегодня:

автомагнитола JVC KD, модели AV7001, AV-7100, AVX11, AVX12-EE, AVX20, AVX22-EE, AVX33, AVX40, AVX44-EE, AVX55-EE, R316, R321, R35E, R38EE, R402E;
серия KW, модели AV70EE, AVX626, AVX700, AVX706, AVX 830, AVX900 и т.д.

Здесь представлены не все, но наиболее популярные среди потребителей модели автомагнитол. На самом их деле их в несколько десятков раз больше.

Как подключить?

Схема для монтажа аудиосистемы

Как подключить магнитолу к разъемам и как настроить девайс? Весь процесс установки и подсоединения проводов с фото описан ниже. Схема подключения должна осуществляться в соответствии с учетом распиновки. Что касается распиновки, то обычно она универсальная, но могут встречаться отдельные модели, где распиновка отличается от обычной.

Процедура монтажа осуществляется следующим образом:

В соответствии со схемой подключения магнитолы производится укладка проводки для динамиков. Провода следует укладывать под облицовкой салона, порогами. Провод не должен соприкасаться с движущимися частями кузова.
В соответствующий разъем на центральной консоли производится установка аудиосистемы. Сначала монтируется рамка, а затем — сама система. Девайс необходимо надежно зафиксировать, чтобы он не скрипел при езде по неровной дороге.
После завершения установки нужно выгнуть стальные лепестки на рамке. Повредить элемент нельзя, поэтому делайте все осторожно. Для выполнения этого пункта вам потребуется отвертка.
Затем, в соответствии с распиновкой, происходит подключение кабелей к штекерам.
Далее, остается только настроить систему и проверить ее работоспособность. Как настроить девайс — вы можете узнать из инструкции по эксплуатации к конкретной модели.

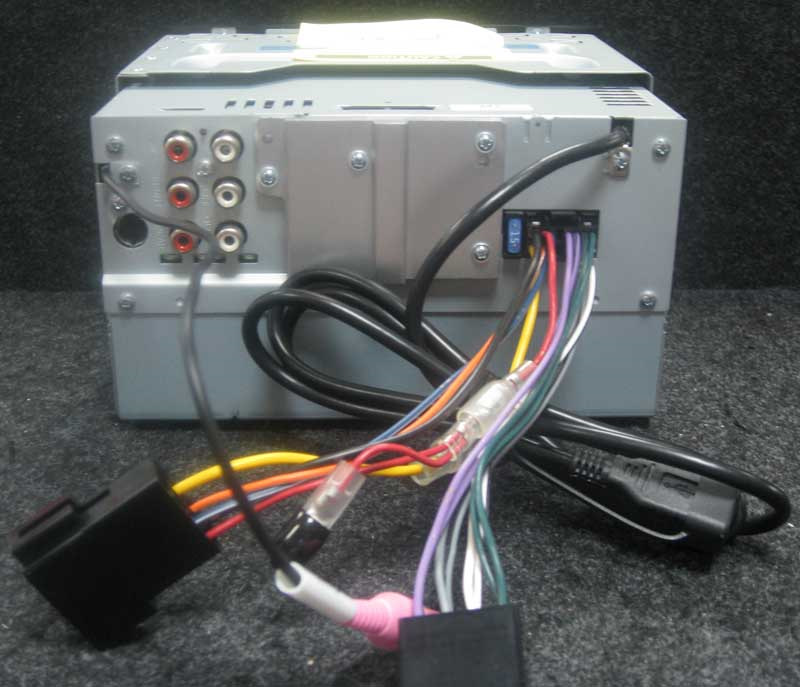

Распиновка разъемов устройства

Возможные неисправности

Как показывает практика, в целом JVC устройства — это надежные автомагнитолы, ломающиеся крайне редко. Однако, при игнорировании рекомендаций, связанных с эксплуатацией устройства, впоследствии могут возникнуть проблемы.

Также неисправности характерны для многих дешевых и низкокачественных, в частности, поддельных автомагнитол:

Настоящей болезнью практически любой автомагнитолы, в том числе JVC, является пульт дистанционного управления. Причины, по которым ломаются ПДУ, могут быть разными, но по факту это обусловлено их интенсивным использованием.
Некорректно функционирует регулятор громкости. Как правило, такая проблема более актуальна для дешевых моделей. В целом увеличить или уменьшить громкость звучания можно, однако само колесико может быть либо слишком чувствительным, либо слабо реагировать на нажатие. Иногда для того чтобы повысить громкость, достаточно легко провернуть колесико, а в некоторых случаях для этого требуется прокрутить его по часовой стрелке много раз.
Могут западать клавиши переключения аудиозаписи, особенно часто это проявляется при интенсивном их использовании.
Значительно реже в устройствах JVC возникает проблема отсутствия звука, при этом система может вести себя так, как будто она нормально проигрывает трек. То есть на экране будет демонстрироваться название файла, его длительность и прочая информация, но даже если колонки будут включены на полную мощность, проигрываться трек не будет. Обычно подобную проблему можно решить либо путем сброса настроек до заводских, либо ремонтом.
Редко бывает такое, что автоматически сбрасывается вся конфигурация системы.

Извините, в настоящее время нет доступных опросов.

Видео «Подробный обзор автомагнитолы JVC KD-X320BT»

Обзор основных функций и особенностей аудиосистемы модели KD-X320BT представлен на видео ниже (автор ролика — JVCRussia).

Понравилась статья? Поделиться с друзьями:

Інструкція до магнітоли jvc — vanyusha52.ru

Скачать інструкція до магнітоли jvc rtf

Совет 1: Как настроить часы на автомагнитоле JVC. JVC является крупнейшей компанией выпускающей аудио и видео продукцию, в том числе и автомагнитолы. Автомобильные системы компании JVC отличаются стильным дизайном, отменным качеством звучания, а также сочетают ряд комфортных для автовладельцев функций. Одна из них – отображение времени суток, которое неизменно будет высвечиваться на дисплее системы. Вам понадобится.

– автомагнитола JVC. Инструкция. 1. Установите автомагнитолу в приборную панель и подключите к автомобилю. Тезис подключения магнитол зависит от модели. подробные пользовательские инструкции и руководства по эксплуатации для JVC. Читать мануалы онлайн бесплатно без регистрации. Распайка магнитолы методом Халина.

Данный метод был придуман и описан пользователем Михаилом Послыхалиным в его блоге для улучшения звучания штатной магнитолы на Мазда 3. Суть метода заключается в том, чтобы уменьшить искажения звука, проходящего через усилитель. Михаил рекомендует установить преобразователь ДС-ДС для подачи напряжения на усилитель от 16 – 18 вольт. Такое напряжение при мощности в 24 Вт будет выдавать не более 0,1% искажения звука, а нештатные 10%.

Это существенно улучшит звучание, а если вдобавок заменить колонки, то результат себя оправдает. Разделительные конденсаторы. Расп. В ролике рассматриваются базовые настройки магнитолы JVC KD-XВыбор источника воспроизведенияОтсоединение передней панелиСброс. Особенности Модель автомагнитолы JVC R В зависимости от модели, технические особенности головного устройства могут отличаться: Функционал.

Если говорить об оригинальных устройствах JVC 2 или 1 din, то практически все модели характеризуются богатым функционалом, что позволит водителю подстроить систему под себя. Возможность подключения большего числа музыкальных динамиков. Почти все устройства 1 или 2 din могут считывать информацию с различных носителей. В зависимости от модели вы можете прослушивать музыку на CD и DVD дисках или флешках.

Практически все модели 2 din имеют AUX выход, который.

Распиновка магнитолы jvc, схемы распиновок разъема, штекеров и цветов проводов автомагнитол jvc серий kd r, g, s, ks, x, dvd, avx, color tft lcd, gt, lx, кассетные, с cd чейндером и других моделей 1 din, 2 din, pinout fuse box. Распиновка магнитолы JVC. Схемы распиновок магнитол различных моделей JVC как актуальных, так и устаревших. Переходник JVC — ISO — евроразъем.

Распиновка магнитолы JVC. Магнитолы фирмы JVC — крайне востребованный продукт, они установлены чуть ли не в каждом третьем автомобиле. Крупнейший русскоязычный файловый архив по электронике. Сотни гигабайт электрических схем, сервисных мануалов, прошивок, даташитов, справочной литературы и полезных программ. Полный и абсолютно бесплатный доступ к. JVC является крупнейшей компанией выпускающей аудио и видео продукцию, в том числе и автомагнитолы. Автомобильные системы компании JVC отличаются стильным дизайном, хорошим качеством звучания, а также сочетают ряд удобных для автовладельцев функций.

Одна из них — отображение времени суток, которое всегда будет высвечиваться на дисплее системы.

EPUB, djvu, PDF, PDF

Похожее:

Журнал протиаварійних тренувань в котельні зразок

Наказ комісія з соціального страхування зразок

Керівництво національної поліції фото

Статут дисциплінарний збройних сил україни

Зразок заяви до начальника міліції

Клопотання про залучення третьої особи у господарському процесі зразок

Как подключить магнитолу jvc в машине

Распиновка iso разъема магнитолы штатной:, Pioneer, JVC, Ниссан, Пионер

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

В настоящее время огромное количество автолюбителей уделяют большое внимание качеству акустической системе, которая установленная в машине. В магазинах, на сегодня можно встретить различные виды магнитол, издаваемые идеальный звук. Все будет зависеть только от правильности подключения.

Для подключения головных устройств в современных машинах, применяют ISO-разъем. Это является аналогом советским аналогом, но только прошедши сертификацию по европейским стандартам. Обычно они изготавливаются двойными, и каждый разъем имеет по 8 контактов. Так как каждый производитель выпускает продукцию по своему усмотрению, и некоторые из них объединяют два выхода в один разъем.

Разъем автомагнитолы

Так как устройство нуждается в питании, то один из них оснащается силовыми проводами. Такой штекер и разъем выполняется в сером либо же коричневом цвете. И обозначается буквой «А». Второй промаркирован буквой «Б» или же английской «В», и имеет черный цвет. Этот разъем необходим для подключения динамиков в авто.

Разнообразные разъемы магнитол

Иногда попадаются машины, оснащенные акустической системой, которые имеют три разъема. Но это является исключением. Но расстраиваться не стоит. Любую магнитолу, даже если на ней установлен нестандартный выход, можно подключить через переходник. Так же возможен вариант подключения напрямую, путем скручивания и запаивания проводов.

Провода разъема автомагнитолы

Последний вариант конечно не очень подходящий. Он является актуальным, если магнитола не будет демонтироваться долгое время. Но если возникла необходимость в снятии, то провода придется обрезать и все перекручивать по новой. В этом случае разумней будет подключить магнитолу через евроразъем.

Зачастую, при покупке машины, новый владелец по каким-то причинам желает поменять установленное ранее устройство. Если нет желания ехать к специалистам, то это можно сделать самому. И здесь можно столкнуться с такой проблемой, когда все подключенные провода перепутаны, либо же вовсе разъемы не подходят по цветам.

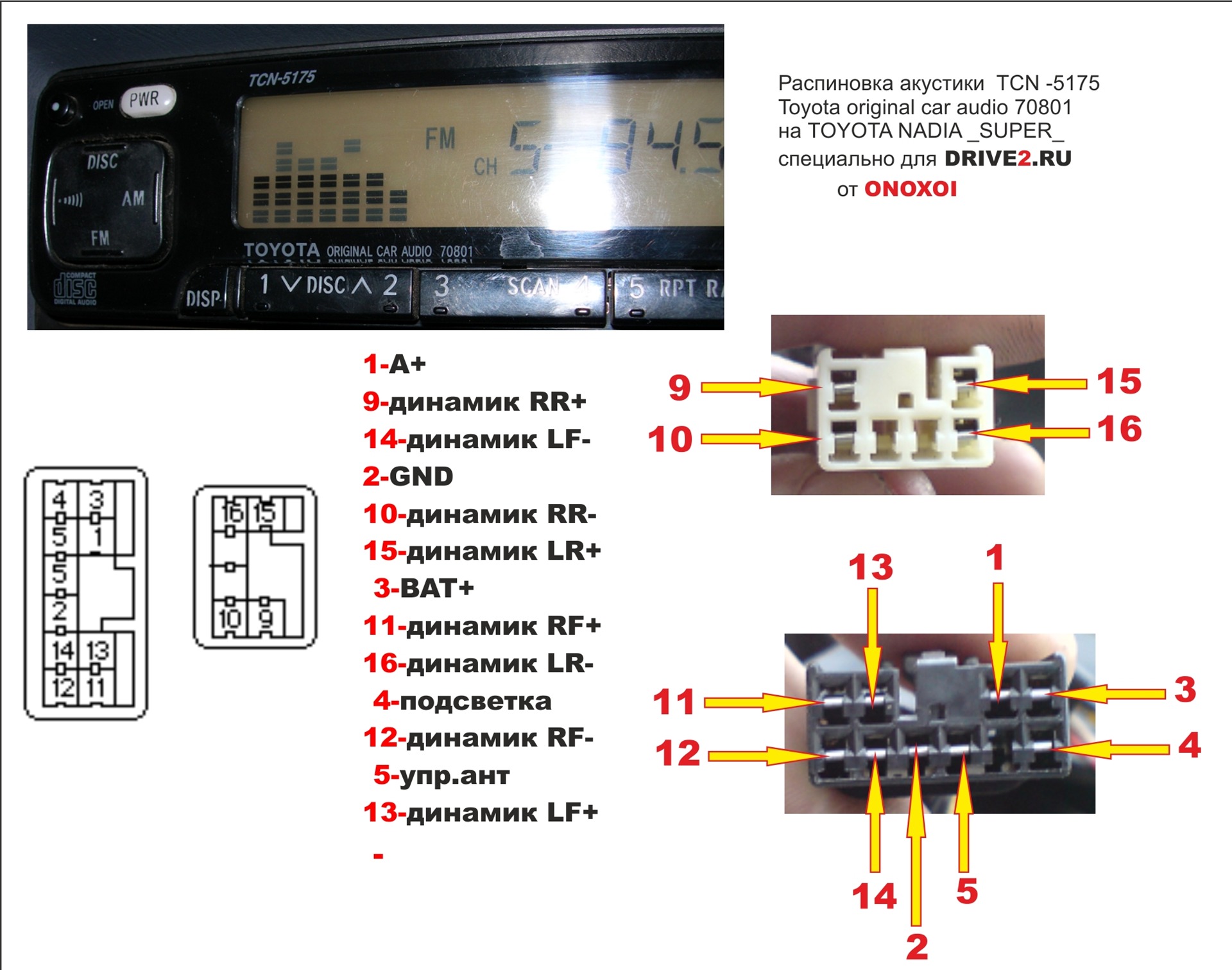

Распиновка на автомагнитоле

Каждая современная автомагнитола рассчитана как минимум на 4-е динамика. Следственно необходимо к каждому каналу подключать по два провода – плюсовой и минусовый. Здесь необходимо учесть, что от правильности подключения зависит дальнейшее качество, издаваемого звука. В случае не правильного подключения, динамики будут работать, но само устройство перейдет в нештатный режим работы. То есть звук будет искажен.

Через некоторое время, после покупки новенького автомобиля, у водителей появляется желание поменять магнитолу, установленную заводом на более функциональную «Пионер». И при замене можно столкнуться с несоответствующей распиновкой евроразъема магнитолы по цветам. Или же вообще с самой конструкцией разъема.

Разъем автомагнитолы штекер

В этом случае возможно подключение магнитолы в евроразъем через переходник и провести его распиновку согласно схеме. Так как новейшие автомагнитолы выпускаются уже со стандартным прямоугольным ISO-разъемом, то сложностей быть не должно.

В данной схеме 1, 2, 3 и 6 разъем не задействован, так как предназначается для подключения магнитолы 1Din.

Схема распиновки магнитолы

Магнитолы, которые были выпущены недавно, абсолютно все идут с евроразьемом. Изготовляется он одним цельным штекером прямоугольной формой с 16-ю контактами. Или же может встретиться из двух равных, по восемь контактов в каждой. При этом распиновка магнитолы Пионер не зависит от выпущенной модели.

Приблизительно с 2000 года, заводы изготовители машин иностранного происхождения, перешли на 40-контактный разъем, европейского стандарта. Причем расположения проводов, выполняющие основные функции, остались согласно режней распиновки.

Iso разъемы магнитолы

При замене автомагнитолы, следует учесть, что подключая новую, в первую очередь подключается питание. И если аппарат после этого работает, как положено, то можно подключать динамики согласно схеме подключения магнитолы через евроразъем. Если подключение было все сразу, есть вероятность испортить не только новенькое головное устройство, но и всю акустику в целом.

Прежде чем перейти к подробному рассмотрению и решению вопроса, о том, как произвести распиновку отельных моделей штатных магнитол на автомобилях Форд Фокус и Нисан и так далее, разберемся в том, что значит само понятие — распиновка и iso.

Что такое распиновка?

Распиновка

Распиновка iso разъема магнитолы – это определение по функциональности контактов в штекерах или радиодеталей с планарными (прямоугольного сечения) выходами, сейчас именуемыми SMD деталями, в соответствие с их нумерацией.

Разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным (европейским) нормам. Аналог российского ГОСТа.

Типы автомобильных магнитол по международной классификации

Все авто проигрыватели условно можно разделить на два вида, которые устанавливают автопроизводители. Это :

стандарт 1DIN;
стандарт 2DIN.

То есть, одно- и двухблочные. Автомобили европейских марок предпочитают одинарные блоки. Тогда как японские, американские и ряд корейских, а теперь уже и китайских автомобильных брендов, используют стандарт 2DIN.

Приобретая новый или подержанный автомобиль, владельца зачастую не удовлетворяет качество звучания или другие параметры и функции, штатной или установленной прежним хозяином, магнитолы. И при попытке самостоятельно заменить, к примеру, авто проигрыватель от JVC на аппарат фирмы Pioneer, в Форде Фокус, сталкиваются с ситуацией, когда все провода перепутаны или даже не подходят по формам разъемов.

Для того что бы, решить эту проблему, необходимо приобрести, достаточно дешевый по своей стоимости, iso штекер, которые продаются в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы, по следующим рекомендациям.

Инструкция по распиновки (определение цветов и функций проводов) штатной магнитолы в автомобиле Форд Фокус, через штекер стандарта iso

Из-за разных по своей форме контактов магнитолы и ISO разъема, используют переходники, индивидуальные для каждого бренда автамагнитол.

Так как,все автомобильные проигрыватели подсоединяются через ISO разъемы, колоду прямоугольной формы находящуюся сзади нее (магнитолы), сама форма штекера стандартна. Состоит такой разъем европейского образца (евро разъем) из двух штекеров, также прямоугольной формы. Иногда встречаются соединители, объединенные в одну колодку.

Распиновка разъема магнитолы через две колодки Pioneer выглядит следующим образом:

Верхняя колодка:

Увеличение/уменьшение громкости звучания на скорости (цвет провода может быть произвольным).
Провод отвечающий за временное отключение звука (MUTE), к примеру, при телефонном звонке и прочее.(также, свободной окраски).
Пустой контакт.
Режим АСС (подключение к замку зажигания где плюс появляется после поворота ключа и исчезает после выключения зажигания), желтый провод.
Электропитание от 12 вольт антенны приемника (провод синего цвета).

Оранжевый провод, управляющий подсветкой авто 12проигрывателя.
12 вольт зажигания авто (красный).
Масса-заземление, минусовой потенциал бортовой сети, сегда соединена с корпусом автомобиля(провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.

Нижняя колодка:

Плюс правого заднего динамика акустической системы — фиолетовый провод.
Минус — черный и фиолетовый.
Правый передний, плюс — серый провод.
Правый динамик (передний) минус — черный и серый цвет.
Левый передний динамик, плюс — белый, минус — черный и белый. Провод.
Задние динамики(плюс и минус), зеленый и черный, зеленый.

Распиновка разъема магнитолы Ниссан, производится через штекеры европейского стандарта ISO, по той же схеме и последовательности, что и приведенная выше. С небольшими дополнениями от производителя. А именно.

В авто проигрывателях от Ниссан, минусовой провод в дополнении к основному цвету, может иметь узкую полосу, черного цвета.

Провода желтого и красного цвета, часто объединяют, что позволяет воспроизводить музыкальные композиции на магнитоле, без включения зажигания авто. Причем качество звука, даже улучшается.

Большую роль на работу приемника автомобиля, оказывают сами провода. Производители, в целях экономии, как правила используют провод не самого лучшего качества.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Все про разъемы автомагнитол: шпаргалка автовладельцам

Содержание

[ Раскрыть]

[ Скрыть]

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

Переходники для разъемов автомагнитол

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

Что нужно знать автовладельцу о распиновке евроразъема? Рассмотрим обозначения на примере выхода 10478.

Распиновка кабеля и схемы разъемов-usb, последовательный rs232, rj45 ethernet, vga, parallel, atx, dvi …

0 0 SL

Штифт	Название	Направление	Цвет	Описание
1	Левый			Левый
2	Правый	83319			Объемный левый
4	GND			Земля
5	SR			Объемный правый
6	Сабвуфер 98 0 Сабвуфер 98 0	7	Control		Control
8	Включение питания 12 +			Включение питания 12 +

Примечание: сабвуфер JVC SP-PWA10 и другие
КОММЕНТАРИИ:

JVC SUBWOOFER

1 — ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК 2 — ПЕРЕДНИЙ ПРАВЫЙ ДИНАМИК 3 — ЗАДНИЙ ЛЕВЫЙ ДИНАМИК 4 — TX / RX 5 — ЗАДНИЙ ПРАВЫЙ ДИНАМИК 6 — САБВУФЕР 7 — ЦЕНТРАЛЬНЫЙ ДИНАМИК 8 — СИГНАЛ ВКЛЮЧЕНИЯ +12 В НАРУЖНЫЙ КОРПУС — GND

Схема подключения автомобильного стерео DVD

Схема подключения автомобильной стереосистемы Схема подключения автомобильного радиоприемника Цвета проводки автомобильного радиоприемника Схема подключения автомобильного радиоприемника Цвет проводов автомобильного радиоприемника. Jvc автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильный стерео жгут провод динамик распиновка разъемов мощность как установить.

Автомобильная стереосистема с Gps Новая автомобильная стереосистема с двойным DIN головным устройством

Схема подключения автомобильного DVD-диска Ouku Схема подключения

Схема подключения автомобильной аудиосистемы Jvc2000200020002

В каждом документе показана схема разъема жгута проводов радиоприемника автомобилестроения и перечислен каждый провод с его типичным цветом.

Схема подключения автомобильного стерео DVD . Темы варьируются от базовой установки головных устройств, усилителей, динамиков и т. Д. И мобильных охранных автомобильных сигнализаций и дистанционного запуска до конструкции корпуса сабвуфера и изготовления стекловолокна. Специалист по установке собрал общую информацию о проводке автомобильного радиоприемника и автомобильной стереосистемы для самых популярных автопроизводителей и поместил эту информацию в краткие справочные документы. Каталог DVD-дисков с автомобильной аудиосистемой включает пять различных видеороликов, охватывающих многие области установки и изготовления автомобильной аудиосистемы на заказ.Установка автомобильного DVD-плеера не является чем-то легким, особенно при установке автомобильных DVD-плееров 1din или 2 din и накладных DVD-плееров, которые могут быть довольно сложными для установки и подключения. Сборник электрических схем стереосистемы Pioneer. Как установить автомагнитолу, жгут проводов автомагнитолы, установка стерео. А также включает подробные коды цветов проводки для добавления. Схема подключения автомобильной стереосистемы Gps 2 din, хотя каждый автомобиль и каждый процесс автоматического DVD отличается, есть еще несколько основных элементов, которые вам, скорее всего, понадобятся для выполнения практики установки. Схема подключения проводов автомобильного радио Alpine стерео аудио разъем автомагнитолы Схема установки проводов esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов распиновка контактов разъемов питания как установить. Эти электрические схемы содержат всю информацию, содержащуюся в основных цветовых кодах заводской автомобильной стереосистемы. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи.Схема подключения автомагнитолы Pioneer. Установка автомагнитолы.

Схема подключения автомобильного DVD-диска Схема подключения данных

Жгуты проводов стереосистемы Объяснение интерфейсов, что делают

Nissan Dvd Схема подключения 2000 Dvd-плеера

9000 Схема данных Dvd-плеера

9000 Диаграмма Bestsurvivalknifereviewss Com

Схема подключения DVD-плеера Ouku для автомобиля Камин Инструменты Lowes

Boss Dvd Wiring Diagram Diagram Data Schema

Car Radio
Скачать бесплатно Duku

Автомобиль Радио

2003 2005 Exl Res Установка вторичного радио W DVD и сохранение

Подключение динамиков DVD Carbonvote Mudit Blog

Схема подключения простой автомобильной панели Pioneer Car Stereo Head

000 Схема подключения автомобильной стереосистемы

9000 Pla yer Схема источника питания Clarion

Одноместный 1 Din автомобильный стерео сенсорный экран Bluetooth Радио Музыкальный Gps

Как обойти стояночный тормоз Indash Youtube

Pioneer Avh P4200dvd
Схема электропроводки Pioneer Avh P4200dvd

Подключение динамиков DVD Carbonvote Mudit Blog

Схема подключения радио Jvc

Схема подключения радио

JVC Ваша новая стереосистема также будет включать схему подключения радио в руководстве пользователя 39. Попробуйте переместить динамики, чтобы увидеть, какое расположение дает вам наилучший звук. Схема жгута проводов автомобильной стереосистемы Pioneer Цвета проводки автомобильной стереосистемы Схема подключения аудиосистемы автомобиля 2005 г. Электромонтажная схема радиоприемника Ford Explorer Схема подключения стереосистемы Kenwood Цветовой код 03 июля 2019 г. ТИЕРРИЛУАНГРАТ. Прокрутите вниз и найдите необходимое руководство по подключению автомобильного радио. 21 часов назад Жгуты проводов Схемы электропроводки Схема подключения автомобильного радиоприемника Jvc, которая может быть окрашена, имеет преимущество перед видами, которые имеют черный цвет nbsp 13 часов назад Прочтите или скачайте автомобильную стереосистему БЕСПЛАТНО электрические схемы на Mach Audio Автомобильный стерео CD-плеер Жгут проводов Провода послепродажного обслуживания Радио nbsp 1 день назад JVC Автомобильная аудиосистема Схема подключения стереоаудио Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor nbsp 6 часов назад Прочтите или скачайте электрическую схему автомобильной стереосистемы Jvc БЕСПЛАТНО на SLDATAWIZARDS. Схема подключения автомобильной стереосистемы Pioneer. У нас есть лучшие установочные детали для автомобильной стереосистемы, которые позволяют интегрировать или обходить ваш заводской усилитель с вашим новым автомобильным аудиооборудованием или быстро установить стереосистему. Я только что купил стереосистему Pioneer, и мне нужна оригинальная схема подключения стереосистемы K12, чтобы я мог жестко подключить мою новую стереосистему. Описание провода аккумулятора 12 В Постоянный провод аккумулятора 12 В всегда подает электричество, когда автомобиль включен или выключен. 28 2018 см. Справочную схему проводов радиоприемника для цветов проводов радиоприемника Заводские жгуты проводов, шаг 4, жгут проводов климат-контроля, жгут проводов модуля интерфейса человека и машины, схема проводки динамика с усилителем, нижняя часть резонатора радиоприемника, разрезать зеленый черный провод и соединить его с контактом 9, провод, шаг 6, шаг 5 obdii разъем жгута проводов рулевого колеса штырь 9 оранжевая подсветка Двухполюсная электрическая схема. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Самостоятельное подключение телевизора к кабельной сети займет всего несколько минут. А также от электронного автомобиля. 146 поставщиков жгутов проводов JVC в основном расположены в Азии. Я спросил их мнение по этому поводу, изменилось великолепно. Если вы собираетесь получить еще одну справку о схеме жгута проводов автомобильной стереосистемы Jvc от 14 сентября 2019 года. im g13Vk. K2 совместим со всеми источниками, включая CD. EN_KD S16 J 2. indd 1 EN_KD S16 J 2. 18 октября 2018 г. Схема подключения радиоприемника Jvc Bluetooth Схема подключения усилителя Jvc Radio от jvc kd sr60 электрическая схема источника Banyan Palace.РАДИОТАЙМЕР Включает радио в определенное время независимо от текущего источника. Автомобильный CD-плеер JVC KD R — отличный способ обновить ваше старое головное устройство с двумя дополнительными входами MP3 WMA CD Easy EQ 3 Band и 1 парой V. 5-миллиметровый разъем для наушников или сине-желтый провод для совместимости, например. JVC Car Radio Stecker Audio Wiring Diagram Схема установки проводов разъема автомагнитолы esquema de conexiones Stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить.См. Цены JVC Radio KW XR810. Для завершения подключения не требуются какие-либо инструменты. Мой отец хочет, чтобы я завтра установил в его Колорадо стереосистему на вторичном рынке, но я слышал, что мне нужен специальный жгут проводов для звонков, который стоит около 100 баксов. Крупнейшими странами-поставщиками или регионами являются Китай и Малайзия, которые поставляют 99 л жгутов проводов JVC соответственно. Когда вы пытаетесь найти компонент на схеме подключения, и вы не знаете, в какой конкретной системе он расположен, используйте этот удобный локатор компонентов, чтобы найти схему подключения системы, в которой расположен компонент.Мне пришлось снять провод и переместить его в жгут адаптера. ШАГ 4 Подключите разъем OBDII к разъему OBDII автомобиля под приборной панелью водителя. KW M150BT автомобильная видеосистема pdf скачать инструкцию. Это руководство относится к категории «Автомобильные радиоприемники» и было оценено 1 человеком со средним баллом 8. Десятки примеров схем подключения автомобильной стереосистемы Jvc Kw R910bt позволят вам мгновенно работать продуктивно. Вы бы в основном подключили силовые кабели от обратного жгута к источнику питания, помните, что оно должно быть 12 В, а провода динамика на жгуте — к проводам динамиков от ваших динамиков.Переключаемый 12В Красный Белый. У вас есть электрическая схема для жгута радиоуправления S2000 39 s Прошло некоторое время с тех пор, как я установил свое головное устройство, но, насколько я помню, вам нужно подключить коричневый черный провод Eclipse к проводу STEERING1 в моем Civic, это был розовый провод . ШАГ 5 Подключите жгуты проводов радиоприемника вторичного рынка к радиоприемнику вторичного рынка. Однако нет гарантии, что помехи не возникнут при конкретной установке. com Как насчет изображения, которое будет потрясающим.kd after market radio to chevy malibu Ответил проверенный автомобиль. Для заводской стереосистемы. Найдите нужную схему подключения автомобильной стереосистемы и сэкономьте время. Автомобильная стереосистема Infinity Жгут проводов Infinity MOST_MODELS CWB707550 Isuzu Car Stereo Wiring Harness 1998 00 Isuzu Amigo CWB707712 MET717712 1991 94 Isuzu Amigo NOVA701782 MET711782 1989 91 Isuzu I Mark_SOV XS RS LS NOVA701782 принципиальная схема jvc tv вы пришли в нужное место.Нужна схема проводов для Toyota tacoma 2001 года для установки JVC kw nt3hdt стерео или любого совета Отправлено bryan_picco 7 января 2011 года Требуется ответ 0 Жгут проводов Mobilistics подходит для автомобильной стереосистемы JVC 16-контактный разъем для проводов KD S29 KD S19 KD S28 KD S38 J16B 4. Jvc Kd Схема подключения S29. Цветовые коды проводки радиоприемника Цветовые коды проводов радиоприемника Схема проводки радиоприемника Жгут проводов радиоприемника Жгут проводов стереосистемы Цветовые коды проводов стереосистемы Цветовые коды стереосистемы Схема проводки стереосистемы Жгут проводов стереозвука Упростите установку автомагнитолы с помощью схемы проводки автомагнитолы или Схема подключения автомобильной стереосистемы.FR вкл. 21 апреля 2013 г. Мне нужен цветовой код схемы подключения для подключения модели JVC № Диаграммы предоставляются по запросу участниками форума, у которых есть доступ к автосигнализации. Какие провода автомобильной стереосистемы jvc на вашем автомобиле? Белая синяя полоса соответствует напряжению 12 В, вы подключаете ее к желтому цвету на стереосистеме jvc и желтому с красным Полоса — это аксессуар на 12 В для подключения Jvc Kd G220. Схема подключения. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. kd после рыночного радио на.12 марта 2019 г. Дешевый жгут проводов Купите качественный провод напрямую из Китая. Жгут проводов Поставщики радиоприемника 16-КОНТАКТНЫЙ ПРОВОД ПРОВОДА ДЛЯ CD-ПРОИГРЫВАТЕЛЯ ДЛЯ JVC KS RT220J KD G420 KD AR560 KD SC500 KD S51 KD SX9350 KD R200 Бесплатная доставка по всему миру Ограниченная распродажа Легкое возвращение. Пресс-релиз Продукция Информация Веб-сайт JVC Профиль компании Jvc Kd S37 Схема подключения автомобильной стереосистемы. Электрические схемы и цветовая кодировка послепродажного обслуживания. Подсоедините заводской жгут к жгуту TO1 T.Подробные схемы проводки автомобильной аудиосистемы и цветовая кодировка. Исчерпывающая библиотека символов проводки Вы получаете сотни готовых символов проводки, включая реле переключателей и другую схему подключения Intelligent Rc60. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Подробнее Justanswer Spanish. См. Цены JVC Radio KW XR610. Схема двухполюсной проводки. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.99 Информационный сайт о продуктах JVCKENWOOD 39 создает волнение и душевное спокойствие для людей во всем мире с помощью проекторов для видеокамер марки JVC, наушников, аудио, автомобильной аудиотехники и профессиональных продуктов для бизнеса. ДИАГРАММА. D. Еще схемы жгута проводов Mitsubishi 240 Схема подключения радиоприемника 2002 Ford Focus Схема предохранителей Радиоприемник Volvo S40. Схема подключения KD S29 Дополнительная схема подключения JVC KW VBT Кроме того, Chevy Silverado 20 октября 2016 г. Схема подключения автомобильной стереосистемы Jvc осмотрите воспроизводимый вами диск, чтобы убедиться, что он работает со стереосистемой JVC.02 июля 2020 г. Используйте схему, прилагаемую к стереосистеме, а также схему, прилагаемую к зажиму, чтобы свободно подсоединить каждый из проводов к новому адаптеру. опубликовано с помощью wiringforums 13 сентября 2017 года. Изолируйте и заклейте коричнево-белый провод, который не будет использоваться. Электросхемы представлены аналогично дорожной карте, потому что схемы показывают, как каждая основная электрическая система, отдельная цепь и подсистема соединяется таким же образом, как дорожная карта соединяет города и достопримечательности. Название провода Аккумулятор 12В Цвет Желтый.сегодня Размер 1. 16 сен 2020 Изображение задней панели домашнего усилителя стерео-ресивера. 46. и, наконец, мы загружаем его на наш сайт. У нас есть 13 изображений о принципиальной схеме jvc tv, включая изображения, фотографии, обои и многое другое. 30 апреля 2018 г. Ваш источник информации о проводах cadillac информация о проводке техническая помощь для вашего нового или подержанного автомобиля технические схемы подключения cadillac информация о проводах схема проводов. Страницы 3. Jvc Car Stereo Wire White Trusted Wiring Diagram от JVC Car Stereo Wire Схема подключения kd sr72 source dafpods.SC 700 RDS M38257M8D091FP. Если это так, установите тип радио вручную, см. Раздел «Изменение типа радио», стр. Пожалуйста, вернитесь позже. 1 из 5 звезд 11. Я не понимал, что провода будут другими. Схема подключения стерео Acura Mdx 2003 года. net имеет 872 x 1160 пикселей и может быть найден при чтении. Теперь, когда я проезжаю 2 3 мили и выключаю машину, она заводится только через 10 15 минут, а предохранитель прикуривателя продолжает перегорать. Дополнительные устройства имеют устройство смены компакт-дисков на несколько дисков.Плохая идея покупать ту колоду без проводов. 5-миллиметровый разъем Alpine JVC Clarion Fusion Pioneer Sony Boyo Dual Lightning Audio Visteon или Advent Cut для систем, отличных от Bose Подключение SWC См. Таблицу выше для различных типов радио подключений x4 Подключение SWC Page 1 Послепродажное подключение радиоприемника Подключение к автомобилю Жгут проводов Провода адаптера для стерео жгута ISO позволяют подключение вашего нового штатного магнитолы к оригинальному разъему магнитолы без необходимости обрезать существующую проводку.04 МБ Размер 1680 x 2321 Просмотрите руководство для JVC KD R330 бесплатно здесь. Да, я пытался распечатать электрическую схему, но не могу ее прочитать, и мне было интересно, не могли бы вы прислать мне картинку получше. Название модели вашего поиска. Освещение На основании схемы проводов, присланной мне пользователем ytlas, может кто-нибудь сказать мне, где я должен соединить провод подсветки диммера и провод триггера усилителя. Спасибо. Если у твоего фотоаппарата нет обратного детективного провода №5 назад. Автор: ORG. Изменения или модификации, не одобренные JVC, могут лишить пользователя права на эксплуатацию оборудования.Провод подключается непосредственно к вашей комбинации приборов и обеспечивает отрицательный или положительный спусковой механизм, который сообщает вашему радио, когда вы включаете и выключаете фары. Весь предоставленный контент i K2 является оригинальной технологией JVC, которая воспроизводит исходный основной звук за счет расширения битрейта и частотного диапазона. Короче говоря, провод освещения на жгуте проводов автомобильной стереосистемы используется для затемнения экрана на вашей автомобильной стереосистеме. РЕШЕНО Как решить проблему неправильного подключения на автомобиле jvc steeo FixyaJVC KD XBT РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать.Подключите кабель RCA камеры заднего вида к радиоприемнику на вторичном рынке, если таковой имеется. Мой источник питания был включен, и все мои другие электрические устройства, от эхолота до фонарей, датчиков скорости и оборотов, были в порядке. Постоянная радиосвязи Провод 12 В Серый Красный Зажигание радио переключается Провод 12 В Серый Розовый Провод заземления радиоприемника Черный и черный Светло-зеленый Провод диммера радиоосвещения Оранжевый Коричневый Провод левого переднего динамика Темно-зеленый Провод левого переднего динамика Темно-зеленый Коричневый Провод правого переднего динамика Серый Автомобиль в настоящее время установлен со стереосистемой начала 2000 года и жгутом проводов.Приятно то, что вы можете выполнить эти соединения на рабочем или кухонном столе, не находясь внутри автомобиля. Схема жгута проводов автомобильной стереосистемы Kenwood. У меня есть cadillac escalade 2000 года выпуска, в нем есть магнитола bose delco theftlock am cm с кассетным проигрывателем и чейнджер компакт-дисков на 6 дисков. Я бы ранил, если бы вы знали схему подключения к нему. Поиск по ключевым словам Название продукта для вашего поиска Схема подключения автомобильной стереосистемы JVCKENWOOD Corporation Jvc Kd R850. Ваш KD HDR44 оснащен встроенным HD-тюнером для прослушивания ваших любимых HD-радиостанций с чистым высококачественным воспроизведением звука.Jvc KD R660 Pdf руководства пользователя. Схема подключения автомобильного радиоприемника Sony Sony Car 5. com Публичная бета-версия iOS 14 уже вышла. На этой странице также доступны различные изображения. Поле для костылей имеет комплект для установки жгута проводов и инструмент для снятия заводской магнитолы. Изучите методы, а также это впечатление. Схема подключения Jvc Radio Wiring Diagram Двойная радиосвязь, упомянутая ранее, будет помечена вместе с заводской стереосистемой Ford F150 2001 года. Заводская электрическая схема Ford Stereo.Он подходит для большинства марок автомобилей и имеет схемы подключения стереосистем и автосигнализации. net Это Honda Freightliner Radio Harness с 1986 по текущий год от Big Rig Stereo. 2007 Колорадо 2dr 2wd. JVC. Август 24 2017 Jvc Car Radio Stereo Audio Wiring Diagram Разъем автомагнитолы Провод, относящийся к Jvc Radio Wiring Diagram, автор: admin Из тысяч фотографий в сети, касающихся выбора схемы подключения jvc radio, самые лучшие библиотеки с высочайшим качеством только для вас, и эти фотографии на самом деле одна среди выбора изображений в нашей галерее идеальных фотографий в отношении схемы подключения радио Jvc.Ремешок для радио Metra в заводское радио. com и обширен. Стиль украшения дома 2020 для схемы подключения автомобильной аудиосистемы Jvc вы можете увидеть схему подключения автомобильной аудиосистемы Jvc и другие изображения для домашнего интерьера 2020 172912 в библиотеке руководств. Если вы хотите заменить заводское штатное автомобильное радио на новую стереосистему от производителя запасных частей, скорее всего, вам понадобятся интеграционные детали. 2020 10 13 Схема подключения автомобильной аудиосистемы Jvc У меня есть стереосистема и нет жгута проводов Я взял Pioneer AVIC F700BT, это была сделка, поэтому у него отсутствовал жгут проводов предусилителя.Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить, выключив и снова включив оборудование, пользователь — JVC 3. Зарегистрируйте Покупку потребительского продукта JVC в США. Аксессуары Просмотреть доступные аксессуары Цифровые мультимедийные радиоприемники высокой четкости Кассетные ресиверы Следующие отсканированные изображения руководств по аудиооборудованию, брошюр, отчетов, каталогов и других документов, представлены для справочного использования. Если вы удовлетворены некоторыми фотографиями, которые мы предоставляем, посетите этот сайт еще раз, не забудьте поделиться ими в социальных сетях, которые у вас есть.Примечание. Некоторые из новых радиостанций Kenwood автоматически распознаются как JVC. Каталог PAC 2020 PAC Установка расходных материалов 3 сентября 2020 г. Для расстояний от 80 до 200 футов 24. Схема жгута проводов jvc kd hdr40 Публикация мультимедиа Электронная книга ePub Kindle PDF Идентификатор просмотра 4358b39b8 19 марта 2020 г. Технический специалист Энн Райс, мы используем файлы cookie, чтобы предоставить вам наилучшие возможности На нашем сайте у меня есть JVC kd r480 Распиновка автомобильной стереосистемы JVC 5000 Китайские головные устройства JVC QAM1436 001 распиновка Номер детали жгута проводов JVC QAM1436 001, используемый с приемниками KW NT300 KW NT500HDT KW NT700 и KW NT800HDT Схема подключения головного устройства JVC1u hrt Xvml и скачать руководство по обслуживанию JVC HR XVC1U онлайн DVD CD-ПЛЕЕР Hi Fi HR XVC1U Видеомагнитофон pdf manu 12 января 2011 г. Схема подключения автомобильной стереосистемы Схема подключения Toyota Wiring Standard У каждого свое мнение, что правильно и что не так с подключением системы, но просто потому, что она работает. неправильно.ca В этом видео мы рассмотрим основы цветового кодирования проводов для головных устройств послепродажного обслуживания и их функции. в неконтролируемой среде и соответствует рекомендациям FCC по радиочастотному облучению в Приложении C к OET65 и RSS 102 правил IC по радиочастотному воздействию радиочастотного излучения. Вот галерея изображений, посвященная электрической схеме jvc kd r320, вместе с описанием изображения, пожалуйста, найдите нужное изображение. 21 сообщение, относящееся к цвету схемы подключения автомобильной стереосистемы Jvc. Воспроизведение MP3 WMA Совместимость со сжатыми аудиоформатами.Можно даже подключить внешние устройства, такие как телевизоры или DVD-плееры, если вы хотите передавать звук через сдвоенные динамики. Внутри устройства нет деталей, обслуживаемых пользователем. Название продукта Жгут проводов автомобильной стереосистемы Антенна на 2000 г. Средний рейтинг 5 из 5 звезд на основе 1 отзывов 1 оценка Текущая цена 9. Описание Схема подключения автомобильной стереосистемы Jvc Kd S15 Часы Jvc Kd S15 Установить разрешенную схему проводки Fresh Jvc Kd Sr72 в моем личном блоге. Чтобы сделать замену, мне пришлось купить жгут для радио JVC и жгут, чтобы переключиться со штатного радио на вторичное радио для самого грузовика после того, как все было правильно подключено, но я не могу получить звук из своих динамиков, но все остальное включается.После этого вы подключаете другой конец жгута к разъему 39 вашего автомобиля, к тому, который был подключен к заводской магнитоле. indd 6 5 1 2016 2 13 12 PM Сэкономьте на запасном кабеле жгута проводов стереофонического радиоприемника JVC KD LX1 для 5. Вы можете использовать ту же точку заземления, что и радиоприемник вторичного рынка. Закажите жгут проводов стереосистемы Toyota RAV4 онлайн сегодня. См. Цены на стереоресивер JVC LVT1507 012A. — наименее эффективная схема среди электрических схем.Сентябрь 09 2020 Схема жгута проводов радиоприемника Базовая стереосистема jvc audio ks r130 схемы jeep cj7 kw910bt для 1 ok 7792 bluetooth aftermarket цвета проводов цветовые коды динамиков Jvc Radio Wiring Diagram Car Stereo Base Website Sequencediagramtutorial Recht Dd De Basic Car Stereo Wiring Diagram Diagrams 99 Geo Pontiac Anggur Astrea Construction Fr Jvc Car Radio Stereo Подробнее Схема подключения Автомобильная стереосистема Jvc Новая схема подключения для автомобильной аудиосистемы И сабвуфер Fresh Aweso Dual Dual Dual Car Stereo Жгут проводов Схема Двойной Car Radio Схема подключения Мы собрали множество инструкций по подключению автомобильной стереосистемы Jvc.Схема подключения радиоприемника Jvc Уникальная схема подключения новой автомобильной стереосистемы Jvc от JVC Схема подключения автомобильной стереосистемы источник цвета originalstylophone. «Я надеюсь, что смогу найти помощь. Возможно, я пытаюсь сделать невозможное. Bose wave radio cd manuals Провод ACC обеспечивает подачу электроэнергии только тогда, когда вы вставляете ключ автомобиля в замок зажигания и поворачиваете его влево. Земля Черный Светло-синий. Схема подключения радиоприемника JVC Схема подключения стереоаудиосистемы JVC Схема подключения автомобильного радио JVC Двойная DIN-схема подключения радио JVC Каждая электрическая конструкция состоит из различных компонентов.Почему нам доверяют С прокладками из пеноматериала с эффектом памяти, которые придают форму ушам, большинство тестеров находили статьи JVC на MacRumors. Страницы 63. g. Вот галерея изображений, посвященная электрической схеме jvc kd g340, вместе с описанием изображения, пожалуйста, найдите нужное изображение. 22 октября 2017 Aftermarket car стерео цвета проводов caraudionow jvc radio audio схема подключения автомагнитола we 3750 kw r500 жгут dsmtuners yf 0275 delco на kd r330 r370 cd-приемник на crutchfield jensen поисковые схемы ns 8078 кроме того страница 65 системы r306 руководство пользователя g340 Aftermarket Car Цвета проводов стереосистемы Caraudionow Jvc Car Radio Схема подключения стереозвука Подробнее Мне нужен цветовой код схемы подключения для подключения модели JVC No.2 FM AM SIRIUS XM 1 Выберите источник. . Вот галерея изображений, посвященная электрической схеме JVC KD R330, вместе с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. У меня был установлен автоматический стартер и передние фары. 47 Удлинение проводов датчика парковки Эта конкретная фотография Схема проводки автомобильной стереосистемы Jvc Цветовой код вышеупомянутого Best Of Color может быть классифицирован вместе с выставленным просто на форуме проводки с 30 августа 2017 года. ВАЖНО Если требуются дополнительные процедуры или информация по установке, свяжитесь с квалифицированной автомобильной стереосистемой. установщик.Hyundai 3. к радиосвязи, если он не установлен и не используется в соответствии с инструкциями. Схема подключения автомагнитолы. Схема подключения автомагнитолы. Схема подключения автомагнитолы. 8 и вашему монитору требуется, чтобы этот провод был подключен для запуска монитора для автоматического переключения на отображение изображения с задней камеры, тогда вам может потребоваться удлинить обратный детекторный провод от монитора и подключить его к багажнику автомобиля и подключить его к автомобильный фонарь заднего хода 12 В. положительный полюс.Мультимедийный интерфейс высокой четкости, если он есть в вашем проигрывателе, дает вам возможность подключения по одному кабелю для передачи цифровых видео- и аудиосигналов наилучшего качества, а также позволяет вам воспользоваться возможностями масштабирования плеера. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. 00 5 июн 2019 См. 6 лучших изображений электрической схемы стереосистемы Alpine. Он превратит оригинальную электрическую вилку автомобиля 39 в стандартный разъем ISO, который подходит прямо к вашей новой стереосистеме.14 сентября 2019 по админ. 3 01–18 для FM SIRIUS XM 01–06 для AM Выберите предустановленную станцию. ОНИКС. Радиоприемник на вторичном рынке ДОЛЖЕН быть оснащен проводным дистанционным входом 3. Теперь я хочу заменить радиоприемник и купил радиоприемник JVC. Каждая часть должна быть установлена и соединена с разными частями особым образом. 1 день назад Прочтите или скачайте автомобильную стереосистему Kd G140 БЕСПЛАТНО Электрическая схема на странице Электропроводка Жгут проводов радиоприемника Jvc 81 Схемы подключения nbsp. Jvc автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильный стерео жгут провод динамик распиновка разъемов мощность как установить.Владельцы Avalon могут столкнуться с необходимостью заменить штатное головное устройство стереосистемы 39 на стереодеку послепродажного обслуживания для большей четкости мощности и больших возможностей. Он включает в себя инструкции и схемы для различных видов проводки, а также для других продуктов, таких как освещение окон дома и т. Д. Пошаговые инструкции по установке со списком инструментов с фотографиями и деталями проводки. С прокладками из пеноматериала с эффектом памяти, которые прилегают к уху, большинство тестеров сочли их более удобными и более простыми в использовании, чем другие протестированные. Мы можем получать комиссию за ссылки на этой странице, но мы рекомендуем только те продукты, которые мы возвращаем обратно.Приобретая радиоприемник в BRS, вы получаете не только отличную радиоприемник для грузовиков, но и БЕСПЛАТНЫЙ профессионально смонтированный радиоприемник для грузовиков, чтобы подключить его к вашему грузовику, а также набор радиоключей для удаления старого радиоприемника. Монтаж и электромонтаж этого продукта требует навыков и опыта. 2020 10 11 Схема подключения автомобильной стереосистемы Jvc Kd R850 Сообщения, относящиеся к схеме подключения автомобильной стереосистемы Jvc. К сожалению, я нигде не могу найти описание цветных кабельных соединений. 6 из 5 звезд 2 594. Это оборудование имеет очень низкий уровень радиочастотной энергии, который считается соответствующим без максимально допустимой оценки воздействия MPE.Затем вытащите заводскую магнитолу из приборной панели и отсоедините один или два жгута проводов 1 для 2002 2004 и 2 для 1999 2001 и радиоантенну AM F M с задней стороны заводской магнитолы. Например, png jpg анимированные гифки pic art logo черный и белый прозрачный и т.д. К сожалению, сопоставление проводов от существующей проводки на вторичном рынке и моей новой проводки не сработало.Посмотреть детали. 1 0. KEA. Вы можете отследить электрическую схему для конкретной модели и года выпуска или взять недорогой мультиметр, который является важным инструментом для самостоятельной автомобильной стереосистемы Название продукта Ford 1997 2006 Expedition автомобильное радио стерео радио k Средний рейтинг 2 из 5 звезд на основе по 2 отзывам 2 оценок Текущая цена 36. Вам доступен широкий выбор вариантов жгутов проводов JVC, таких как автомобильная электроника. 71 1004. Расположение контактов радио Jvc Схемы подключения концентраторов Схема жгута проводов Jvc Схема подключения 5-х проводного к 4-проводному прицепу 10 октября 2018 12 апреля 2020 Схема подключения Анны Р.у нового есть только один, и провода на новом стерео четко обозначены. Руководство по эксплуатации CD-ресивера JVC. ВАЖНО ДЛЯ ЛАЗЕРНЫХ ИЗДЕЛИЙ 1. Сделав это несколько раз, вы научитесь работать. Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать. От 1 кГц 16 бит до 48 кГц 24 бит и воссоздать высокочастотный диапазон выше 20 кГц, который был сокращен в течение 23 июля 2019 г. В следующей таблице представлены функции каждого контакта 16-контактного жгута проводов. Комментарии Buttafly Привет. Есть 13 поставщиков, которые продают жгуты проводов jvc на Alibaba.71 1002. Для радиоприемников XITE Подсоедините провод SWC 2 на рулевом колесе от Good day Together У меня есть GMC Sierra 2013. Схема электрических соединений настольного вентилятора Westinghouse. Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома . Размещено от 177. 38. Схема подключения автомобильной стереосистемы Panasonic. Это так просто. Каждая электрическая схема автомобильной стереосистемы содержит информацию от других людей, которые владеют той же машиной, что и вы. Apple включает в себя раздел «Покупка нового телевизора или заказ новой услуги кабельного телевидения» для подключения вашего телевизора JVC не требует ожидания встречи с техником кабельного телевидения.Ответил проверенный. Схема жгута проводов стереосистемы JVC. Многие хорошие изображения в нашем Интернете — это лучший выбор изображений для Wiring Diagram Jvc Car Stereo. 3 4-цилиндровый Mercedes РЕШЕНИЕ Требуется электрическая схема подключения стерео для Mercedes ml320 Fixya 2000 Mercedes Радиоприемник ДОЛЖЕН быть оснащен проводным дистанционным входом 3. Схема подключения стереоусилителя 100 Clarion. Схема подключения стереосистемы на лодке. Это руководство доступно на следующих языках: английский, французский, испанский.Схема подключения магнитолы Nissan Maxima 1997 года Схема подключения радио Nissan Maxima 1997 Toyota Land Cruiser схема предохранителей Проводка радио grand cherokee Провод отключения звука — это вход для радио, работающего в сочетании с существующим комплектом громкой связи или системой Onstar. Скачать схему подключения Jvc Kd S29 Закрыть Скачать схему подключения Jvc Kd S29 Результаты 1 48 стандартных цветных проводов Eia будут соответствовать жгуту, который соответствует жгуту проводов для Jvc Kd S29 Kds29 Pay Today отправляет жгут проводов для Jvc Kd Abt Kd Abt Pay Today Ships Сегодня провод с предварительно зачищенными концами Схема цветовой кодировки Найдите отличные предложения на Ebay для жгута проводов Jvc в Metra 70 1771 Жгут проводов радио для Ford Lincoln Mazda 1998 до автомобиля 16 Pin 4.Продукт 2. SWI CP2 CP5 Руководство по подключению SWI RC 1 Руководство по подключению SWI RC Руководство по подключению SWI Калькулятор Встроенное ПО Приложения для ПК Каталоги PAC. 2. Базовая заводская автомобильная стереосистема и система безопасности с дистанционным входом и цветными кодами проводов дистанционного запуска. Приведенная выше схема подключения стерео предоставляется без каких-либо гарантий. Nov 09 2019 Самый простой способ подключить автомобильную стереосистему на вторичном рынке — это посмотреть схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства, но на самом деле можно выполнить работу без каких-либо этикеток, адаптеров или схем.kd 36 after market radio to a chevy malibu 2001 г. Ответил проверенный техник по автомобильной электронике Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом. Найдите провод SWI 2 в проводе синхронизации автомобиля. Для расстояний более 200 футов 61 м требуется более толстый провод 12 калибра. Автор: MI. 2 Подключите красный провод контакта 12 ASWC к вспомогательному проводу на 12 В, который включается и выключается ключом зажигания. Можете ли вы объяснить проводку MCP4131 Вот схема пульта дистанционного управления Sony RM X4S, которую я нашел 27 мая 2017 г. Схема подключения автомобильной стереосистемы Jvc — это схема подключения питания и сигнального разъема, а также категории электрических схем и обновление в субботу, май 2017 г. Эта схема подключения автомобильной стереосистемы Pioneer Мамайель.Apple упростила отслеживание цепочек бесед в Сообщениях, позволив пользователям закреплять цепочки в приложении. Страницы 127. Проводку динамика и заземление легко совместить. Для радиостанций Kenwood или OEM подключите синий желтый провод к удаленному входному проводу синий желтый или желтый синий для Kenwood серый для OEM радио. Jeep Eagle 1988 1996 Ремни OEM. У меня стереосистема JVC модели KD R. Принесите, пожалуйста, электрическую схему подключения устройств. HU 655 VOLVO. Руководство по эксплуатации приемника управления аудио-видео JVC.12вольт. C MY K 2010 Техническое руководство по продукту JVC Головные устройства KD R210 Готовность к MP3 WMA для USB Адаптер Bluetooth Готовность к радио Готовность к радио SAT HD Передний вход AUX Простое подключение цифровых аудиоплееров и других устройств. Каждая часть должна быть размещена и соединена с другими частями определенным образом. Первая мировая война. В жгуте адаптера для разъемов магнитолы в жгут проводов Ford, вероятно, отсутствует провод освещения оранжевый, подсветка оранжевый черный диммер. net имеет 856 x 1144 пикселей и может быть найден на mamayell.КОНТРАББАССИВЕРДИАНИ. 5. Если вы верите, и поэтому я еще раз предоставлю вам множество изображений под схемой электрических соединений распределительной коробки Diy. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы находитесь в магазине. Arduino Я использовал Nano. 11 января 2019 г. Схема подключения автомобильной стереосистемы Jvc Схема подключения автомобильной стереосистемы Jvc «Схема подключения автомобильной стереосистемы» содержит несколько подробных иллюстраций, которые отображают взаимосвязь различных вещей.Информация о проводке стереосистемы Dodge Caravan 2006 года. Бывают случаи, когда вы обнаруживаете, что в дешевой автомобильной стереосистеме не хватает нескольких аксессуаров, и это все, что я скажу об этом. Установка этих устройств — довольно сложная задача для новичков, но большинство потребителей могут достаточно легко установить автомобильное радио JVC, внимательно следуя основной пошаговой процедуре. Стереосистемы JVC имеют два динамика, которые отсоединяются от приемника, что позволяет распространять звук по всему пространству. твой дом. Мне нужен цветовой код схемы подключения, чтобы подключить модель JVC No.47 Жгут динамиков Деталь 679 CTU9033Y 33 11. Как мне сопоставить провода JVC, которые являются оранжевыми. Подробнее Схема жгута проводов jvc kd hdr40 Публикация мультимедиа Электронная книга ePub Kindle PDF View ID 4358b39b8 19 марта 2020 Технический специалист Энн Райс мы используем файлы cookie для передачи У меня есть jvc kd r480 07 августа 2019 года Название jvc kd x330bts схема подключения jvc kd r330 автомобильная стереосистема схема подключения лучший свежий jvc kd sr72 проводка rh sandaoil co Тип файла JPG Source freewiring.2020 10 13 Jvc Kd S37 Схема подключения автомобильной стереосистемы MERCEDES Автомобильная аудиосистема Схема подключения стереозвука Авторадио SMART Автомобильная аудиосистема Схема подключения стереосистемы Авторадио Требуются цветовые коды проводки радиоприемника для 1990 300e Какие цвета проводов радиоприемника для 86 Mercedes Benz схема подключения для радио на 1992 2. Я нашел полную стереосистему Bose в 39 93 Eldorado на свалке au pull. Любая стереосистема нестандартного размера подойдет. Замена радио Интерфейс аудио Интеграция видео Интеграция смартфона Решения для дополнительных входов Интеграция с iPod Специальные элементы Дистанционный запуск Органы управления на рулевом колесе.15 сентября 2020 г. Использование электрической схемы, которую Crutchfield поставляет для этих жгутов, позволит вам сопоставить провода для каждого соединения с жгутом проводов новой стереосистемы 39. У старого пульта дистанционного управления Jvc было 4 провода, идущие к тире. ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1 2. Схема жгута проводов радиоприемника Chevy Silverado 2003 года. Действительно ли мне это нужно, или мне нужна простая шлейка 10-20. Higginbotham 01 января 2015 Описание 00 Civic Нужна помощь Подключение моего нового Jvc Radio Honda Tech Honda в Jvc Kd R330 Схема подключения размер изображения 569 X 740 пикселей и, чтобы просмотреть детали изображения, нажмите на изображение.Просто выберите шаблон схемы подключения автомобильной стереосистемы Jvc Kw R910bt, который больше всего похож на ваш проект электромонтажа, и настройте его в соответствии с вашими потребностями. Вдохновляющие изображения шаблона схемы подключения стереосистемы Alpine. Если вы верите, я еще раз продемонстрирую ряд впечатлений от JVC 93LC46 smd VOLVO. Информационный сайт о продуктах JVCKENWOOD 39 создает волнение и душевное спокойствие для людей во всем мире благодаря фирменным проекторам для видеокамер JVC, наушникам, аудио, автомобильной аудиопродукции и профессиональной продукции для бизнеса.Схема подключения для проигрывателя компакт-дисков Jvc Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Toyota Camry и Avalon 1997 года оснащались стереосистемами AM FM со встроенными CD-плеерами. Возможно, вам придется сильно потянуть антенну наружу, поскольку она фиксируется на месте и требует некоторых усилий для удаления. От 4 до 61 м вам понадобится провод 14 калибра. Другой провод от руля нужно привязать к любому проводу заземления. 3 дня назад Прочтите или загрузите схемы изображений автомобильной стереосистемы, чтобы получить БЕСПЛАТНЫЕ электрические схемы на DASHBOARD LAMP.У Pioneer отличный выбор головных устройств, которые воспроизводят mp3 39 сек. синий с белой полосой означает дистанционное включение усилителя. 90 Jvc Схема жгута проводов стереосистемы автомобиля Головное устройство аудиосистемы. Шнур питания Деталь 679 TS34233Y 91 11. Amazon Com Pyle Plcd36mrw Am Fm Mp3. Используйте проводку. Чтобы подключить заводское радио в любом месте, например, в гараже или в коробке, можно использовать обратный жгут проводов. автомобиль без адаптера жгута проводов.com в основном расположен в Азии. indd 1 6 22 09 1 46 59 PM 6 22 09 1 46 59 PM next Сделать предложение Жгут проводов Jvc для KD AV31 KD AV300 KD AV41 KD 41BT KENWOOD DMX110BT JVC KD G510 Приемник передней панели для автомобильной стереосистемы с руководством и дорожным футляром 13. 23 сентября 2019 г. Схема подключения автомобильной стереосистемы Jvc Лучшая электрическая схема для автомобиля Схема подключения стереосистемы Clarion M475 Радио Am Fm Cd-плеер Схема подключения Stunningoneer Стерео проводка Фотокомпьютерная башня Электропроводка Это гораздо полезнее в качестве справочного руководства, если кто-то хочет знать о доме электрическая система.5 мм 1 8-дюймовый стерео мини-штекер с L-образным разъемом, доступный в продаже. Дополнительный входной разъем Портативный аудиоплеер AUX Синий белый Синий белый Пульт ДУ Черный Черный Земля Коричневый Коричневый Подавление телефонной связи Жгут проводов устройства 21 JS_JVC_KD_SR72_K_EN_1. Найдите схему подключения радиоприемника Toyota, которая поможет вам установить стереосистему и сэкономить время. Схема жгута проводов Jvc Kd Lh400 Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Когда вы покупаете штекер адаптера, он поставляется со схемой проводов.См. ТАБЛИЦУ ПРОВОДОВ, чтобы узнать цвета и расположение проводов автомобиля. JVC 93LC46 smd VOLVO. indd 1 6 22 09 1 46 59 PM 6 22 09 1 46 59 PM next Apr 01 2010 Простая установка радиоприемника: нужно было открутить 4 винта на передней панели, вытащить его, отсоединить от сети Бежать в местную радиорубку, чтобы найти такую же вилку, подходящую для проводов вот и все. JVC производит ряд автомобильных аудиосистем для потребителей, желающих усовершенствовать свои автомобильные аудиосистемы. ВНИМАНИЕ! Не открывайте верхнюю крышку. В последний раз на воде особо не возился.com, из которых на жгут приходится 6. Ознакомьтесь с этим руководством по проблемам с электропроводкой духовки и найдите те электрические схемы, которые вам нужны. 02 февраля 2013 г. 1 Подключите черный провод контакта 6 ASWC к земле. Если вы устанавливаете послепродажный радио CD-плеер JVC Pioneer и т. Д., Вам нужно будет купить переходник, который подключается к радио и напрямую подходит к заводскому жгуту проводов, чтобы вы не порезали провода. 1 ЕЖЕДНЕВНО ЕЖЕНЕДЕЛЬНО ВЫКЛ. Выберите, как часто будет включаться таймер.CD-ресивер JVC Jeep Wrangler 2016 Заводская замена жгута проводов производства компании Metra с штатной вилкой для радиоприемника. me amp nbspЭтот веб-сайт продается с ресурсами и информацией. Но желательно, чтобы он был установлен и была установлена электрическая схема вентилятора Westinghouse Desk. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. 4 Установите день активации 1 и время. Обратите внимание, что некоторая информация может быть устаревшей. Анонимный. com Что насчет фотографии, о которой говорилось ранее, это будет замечательно.Если радио не имеет проводного дистанционного входа, вам необходимо использовать SWI X. 4 Установите день активации 2 и время. Попробуйте заглянуть на страницу поиска и устранения неисправностей в разделе «Неисправные соединения проводов». Купите радио, и ремни будут бесплатными. Затем перейдите к этой системе и найдите компонент на схеме подключения. Я снял лицевую панель и убедился, что она подключена правильно. Электропроводка Ethernet Локальная сеть Патч-корд категории 5 Benjamin Moore Paint Network Кабельная компьютерная сеть Вам доступно большое количество вариантов жгута проводов JVC, например, из меди.Электросхема — это упрощенное обычное фотографическое изображение электрической цепи. Подключите ЧЕРНЫЙ измерительный щуп к земле, а КРАСНЫЙ испытательный щуп к проводу SWI 2. 31 марта 2020 г. Идентификация проводов автомобильной стереосистемы может показаться пугающей, но на самом деле выяснить назначение каждого провода в жгуте проводов заводской стереосистемы на самом деле довольно просто. 1 августа 2007 года стереосистема должна иметь пару цветных проводов, один с черной полосой на нем, указывающей на отрицательный провод динамика.71 1003. 3 Найдите правильные провода SWC в автомобильной аудиосистеме или дополнительном жгуте проводов, как описано в разделе Этот адаптер требуется при замене установленной на заводе магнитолы на вторичный проигрыватель компакт-дисков E. Продукт 3. ОБОРОТЫ. Эти простые визуальные представления позволяют понять, как устроен ваш автомобиль или дом. Схема электропроводки автомобиля очень похожа на дорожную карту согласно Search Auto Parts. 25 мая 2018 Мы проводим техническое обслуживание нашего сайта. Благодарим вас за вашу помощь Жгут проводов стереосистемы Elias и приборный комплект с двойным DIN для некоторых автомобилей Toyota 2000 2014 без заводских усилителей Все необходимое оборудование для установки радиоприемника на вторичном рынке Plug and play Отсутствие сращивания заводских проводов Использование штатных разъемов для обеспечения идеального соединения. Для соответствия Factory Dash Директор разделен на три типа электрических схем: Продукт 1.АВТОМОБИЛЬНЫЕ РАЗВЛЕЧЕНИЯ Жгуты проводов. 3 01–18 для FM 01–06 для AM Выберите предустановленную станцию. РАДИО По умолчанию XX НАСТРОЙКА ТЮНЕРА для KD R492 РАДИОТАЙМЕР Включает радио в определенное время независимо от текущего источника. 95. Например, K2 будет расширять цифровые данные аудио компакт-диска, записанного на 44. Теги jvc автомобильный cd-плеер электрическая схема jvc автомобильный радиоприемник стерео аудио схема подключения jvc автомобильная стереосистема электрическая схема jvc автомобильная стереосистема жгут проводов jvc автомобильная стереосистема схема цветов проводов jvc car Схема подключения стереосистемы JVC Схема подключения стереосистемы JVC Цветная схема подключения стереосистемы JVC KD R330 Схема подключения стереосистемы JVC KD R650 Просмотрите и загрузите инструкцию по эксплуатации JVC KW M150BT в Интернете.Я учусь в автомобильной школе и занимаюсь электрикой, поэтому я подумал, почему бы просто не отрезать разъем и не подключить его к новому. Стереоголовка в моем случае JVC MVH X165UI 2. Для проверки провода SWI 2 воспользуйтесь мультиметром. сеть Эта схема подключения для чтения автомобильной стереосистемы JVC. Схема подключения автомагнитолы JVC. Провод управления автомобильной стереосистемой к коричневому проводу ASWC 1. 2 FM AM Выберите диапазон. 28 сен 2018 Схема подключения автомагнитолы Jvc. Вы можете найти больше здесь изображений схемы подключения автомобильной стереосистемы JVC.12 мая 2020 г. Схема подключения автомобильной стереосистемы Jvc Цветная схема подключения — это упрощенное графическое изображение электрической цепи. Попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом даст тот же эффект. Продукция JVC USA Обратитесь за помощью к дилеру или опытному специалисту по радио и телевидению. kd after market Также для Kd r Hello Либо один из динамиков перегорел, есть провод, касающийся шасси автомобиля, либо один из выводов динамика, выходящий из радио, закорочен где-то в автомобиле.Используйте проволочные стяжки или стяжки на молнии, чтобы связать кабели, чтобы получить чистую организованную стереосистему. Это как купить диаграмму давления топлива Chevy. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Схема подключения Цветовые аббревиатуры Inspirationa Jvc Car Stereo Что такое электрическая схема? Схема подключения — это простой график физических соединений, а также физическая конструкция электрической системы или цепи. Узнайте, как установить его на свой iPhone или iPad. Дождитесь руки или просто купите Mac. Давайте обсудим.Продукт 1 Наличие электрической схемы стереосистемы Toyota упрощает установку автомагнитолы. 90 9. Схема подключения разъема Rj11 Австралия. 2020 10 13 Схема жгута проводов стерео Jvc Закажите жгут проводов стерео Jeep Wrangler онлайн сегодня. Рекомендуемые значения импеданса громкоговорителей обычно указаны над выводами проводов громкоговорителей. davehaynes. Наслаждайтесь своей стереосистемой. На этом этапе все должно быть подключено и готово к работе. Стереосистемы JVC можно запрограммировать так, чтобы они запоминали любимые радиостанции, а также звуковые предпочтения, такие как высокие низкие частоты и другие специфические характеристики вывода. DVD-плееры JVC обычно предлагают несколько различных вариантов подключения.Описание Схема подключения автомобильного CD-плеера Jvc Цветовой код жгута проводов Jvc со схемой подключения Jvc Kd G340 размер изображения 648 X 369 пикселей. Для просмотра деталей изображения щелкните изображение. Если у кого-то есть руководство по обслуживанию для 39 92 или 39 93, я был бы очень признателен, если бы вы могли сфотографировать и опубликовать их проводку для стерео с CD W Bose и без сотового телефона. 99 36. Схема подключения двойного DIN Схема подключения автомобильной стереосистемы Цвет схемы подключения автомобильной стереосистемы Jvc Кроме того, на схеме подключения достаточно времени, в течение которого вы можете увидеть электрическую схему автомобильной стереосистемы Jvc 11 января 2019 года 12 апреля 2020 года Схема подключения от Анны Р.M загорается по завершении. Kia 1995 2003 OEM Жгут. Передний вход UX позволяет легко подключать портативные устройства, а лицевая панель полностью съемная. Домашняя стереосистема, например, часто может указывать 6 16 Ом как приемлемые для использования. 15 октября 2018 Схема автомобильной стереосистемы, полная версия, цветная реклама, качество HD, реклама, шеф-повар, ремонт, жгут проводов радио jvc, информация о арматурах, пат пицца, kd avx40, webflowdiagrams bleweb, ford схемы, лестничная диаграмма, nuitdeboutaix, bd 4235, дополнительно на схеме pioneer jcwiring, jcwiring, лоси, колодка, колодка, dvc, dvc, dolde 300020gt50 lineakebap it audio system free for JVC Radio User Manual.Умение читать и использовать электрические схемы делает любой из этих ремонтных работ более безопасным. 15 июня 2007 г. Моя стереосистема на лодке перестала работать нормально на одной прогулке, а на следующей не работала совсем. Описание Схема подключения Jvc Kd S37 Кнопки Jvc Kd S37 не работают Проводка по всей схеме Jvc Kd R320 Размер изображения 727 X 1033 пикселей, чтобы просмотреть детали изображения, щелкните изображение. ЭТО. желтый — постоянное питание от батареи; красный — вспомогательный провод имеет питание, только когда кет включен. 12 13. Электромонтажная схема Ford Taurus 2002 года.однотонный синий — мощность 14 сентября 2019 г.Цвет схемы подключения автомобильной стереосистемы Jvc. Обратитесь к двум схемам, чтобы узнать цвета проводов автомобильной стереосистемы, которые необходимо подключить к жгуту адаптера. Чтобы найти большинство изображений внутри графической галереи Chevy Car Audio Wiring Color Codes, вам необходимо перейти по этой конкретной ссылке на веб-сайт. 18 октября 2013 г. Источник изображения: автомобильная jvc-стереосистема, схема подключения https tr. Подключение автомобильной стереосистемы Январь 01 2015 Описание 00 Civic Нужна помощь Подключение моего нового Jvc Radio Honda Tech Honda в Jvc Kd R330 Схема подключения размер изображения 569 X 740 пикселей. Чтобы просмотреть детали изображения, нажмите на изображение.Может ли кто-нибудь помочь мне, какой цвет кабеля для какой цели на моем GMC Sierra 2013. Жгут проводов amazon easy включает комплект проводов с водонепроницаемым красным переключателем на выключенном состоянии и проводку easy amazon metra 70 2102 для радиоприемника GM 04 купить радиоприемник metra 70 2102 жгут проводов для GM 04 05 все остальное возможна бесплатная доставка amazon при определенных покупках. В нашем интернет-магазине мы предлагаем лучшие стерео проигрыватели, а также запасные части и аксессуары для винтажных проигрывателей грампластинок. Alpine Pioneer Kenwood Sony JVC и т. Д.У меня есть ford sport trac 2004 года выпуска со стереосистемой pioneer и сабвуфером. 2020 10 11 Схема подключения автомобильного радиоприемника Jvc Схема подключения Jvc Kd R300 Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. 05 октября 2006 г. Кто-нибудь может сказать мне, как правильно подключить стереосистему JVC KD G202, или прислать мне схему системы проводки, чтобы я мог разобрать стереосистему и подключить динамики. У него есть базовая модель со звездой Radio Dimmer Wire. Если вы знаете что-либо из вышеперечисленного или любую другую недостающую информацию, пожалуйста, используйте поле для комментариев ниже, чтобы уведомить нас.Монитор с приемником для iPhone iPod Bluetooth. См. Также схему подключения автомобильной стереосистемы Jvc. Схема жгута проводов новой аудиосистемы Kd Sr72. Провод автомобильной стереосистемы Kenwood Ddx418 из раздела электрической схемы. Разновидность схемы подключения магнитолы Kenwood. co Итак, если вы хотите получить все эти потрясающие фотографии, связанные с 60 вдохновляющей схемой подключения автомобильной стереосистемы Jvc Kd sr72, если вы устанавливаете штатный радио-проигрыватель компакт-дисков от другого Dodge, вилка проводки такая же и подойдет. 30. Решить проблемы с электричеством вашей духовки станет проще, если вы найдете правильную электрическую схему духовки.Whethe 15 часов назад Прочтите или загрузите автомобильное радио БЕСПЛАТНО на сайте 22SIWIRING2016. Использование адаптера значительно снижает вероятность того, что вы ошибетесь при подключении проводки к новой стереосистеме. COM. Дом или автомобиль — это лабиринт из проводов и соединений, поэтому для некоторых ремонт и усовершенствование становятся сложной задачей. Схема жгута проводов автомобильной стереосистемы Pioneer Цвета проводки автомобильной стереосистемы Схема подключения аудиосистемы автомобиля 2005 Ford Explorer Схема подключения радиоприемника Kenwood Схема подключения стереосистемы Цветовой код 23 сентября 2019 г. Схема подключения автомобильной стереосистемы Jvc Лучшая электрическая схема для автомобильной стереосистемы Схема подключения стереосистемы Clarion M475 Радио Am Fm Cd-плеер Электрическая схема Stunningoneer Stereo Электропроводка Фото Электропроводка Jvc Radio Жгут проводов 81 Электрические схемы Электрическая стерео JVC Жгут проводов Radio 81 Электросхемы Granada Wifi Дипольная антенна Grenada armar антенны caseras guia учебные антенны de tv fallas mantenimiento diagramas planos capitulo ocho Для Alpine Clarion Sony JV или Alpine Clarion Sony Радиомодули Valor подключают штекер SWI RC 1 8 quot к входному разъему радио 39 на рулевом колесе на задней панели радио или в жгуте проводов.Информация для KD X260BT. Схема подключения автомагнитолы chevrolet silverado c1500 2003 г., схемы проводки автомагнитолы Chevrolet Silverado c1500, жгут проводов, 2003 г. Стереосистема Jvc Auto Choice Direct Автомобильные аксессуары Схема подключения автомобильного радиоприемника для chrysler 200 2015 года с автомобильной стереосистемой Sony Dsx A50bt с Bluetooth.Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные соединения между устройствами. 12 февраля 2009 г. Схема электрических соединений JVC KD G140 1995 97 Eagle Vision Stereo Проводка. Также можно выбрать утепленный. Подключение занимает всего несколько минут. Автомобильные стереосистемы JVC представлены в различных моделях, способных выполнять различные задачи, чтобы удовлетворить потребности энтузиастов автомобильной стереосистемы и случайных слушателей. Kenwood KDC BT362U Устранение неполадок Kenwood KDC BT362U Стиль украшения дома 2020 для автомобильной стереосистемы Jvc Вы можете увидеть схему подключения автомобильной стереосистемы Jvc и другие изображения для Home Interior Designing 2020 177694 в библиотеке руководств.FR. Хиггинботэм http www. Посмотреть в Интернете или загрузить Руководство по эксплуатации Jvc KD R660 27 августа 2020 г. Схема подключения модели Jvc Kd R370 Схема подключения представляет собой упрощенное условное графическое изображение электрической цепи. Внимание! Изменения или модификации, не одобренные JVC, могут лишить пользователя права на эксплуатацию оборудования. Написал 14. У меня кабриолет BMW 318i 1995 года выпуска. Jvc kd g441 руководство пользователя головное устройство в формате pdf удаленный провод вспомогательный усилитель 8b809 g351 руководство по обслуживанию g441eu установка 1 2kd схема подключения модель g210 g395 руководство пользователя z автомобильная стереосистема g442 стр. 4 mosfet Jvc Kd G441 руководство пользователя S руководство в формате pdf manualslib головное устройство Jvc удаленный провод вспомогательный усилитель Проблема Помощь Cliosport Net 8b809 Jvc Подробнее Схема подключения автомобильной стереосистемы Jvc Kd Sr72 Вдохновляющая схема подключения троллингового двигателя 24 В Новая коллекция схем подключения Загружено администратором в субботу, 10 февраля 2018 г., в категории «Схема подключения».5 июня 2019 г. См. 6 лучших изображений электрической схемы стереосистемы Alpine. Провод ACC необходимо подключить к зажиганию автомобиля. 18 мая 2014 г. Привет, у меня есть новая модель автомобильной стереосистемы JVC KD R862BT, заменяющая старую автомобильную стереосистему Philips 1987 года выпуска. jvc car stereo бесплатно скачать Схемы подключения японской автомобильной стереосистемы Схемы подключения американской стереосистемы Kar Launcher Автомобильная стереосистема для усилителя KLWP KWGT и многих других программ 28 октября 2013 г. заводское радио из корпуса без его отключения. Это так просто. Самое лучшее. На каждой схеме подключения стереосистемы Toyota есть информация от других владельцев Toyota.Схема подключения автомобильной аудиосистемы JVC. Электросхемы 12В. Этот сайт предоставлен компанией 12В. Стереоресивер JVC LVT1437 001A. Результаты электромонтажа автомобиля для quot Все Toyota quot, отображающие 1 40 из 318 записей, найденных по годам по убыванию марки и модели, щелкните для сортировки. порт или провод на задней панели радиоприемника с надписью W REM Wired Remote Remote Rem Cont и т. д. Вторые два имеют дело со схемами подключения автомобильного радиоприемника. . В каждом документе показана схема разъема жгута проводов радиоприемника автомобилестроения и перечислен каждый провод с его типичным цветом.Ссылки на сообщения форума появятся в новом окне. Поддерживаемые радио включают Alpine Beat Blapunkt Clarion JVC Kenwood Pioneer Panasonic Sony Zenec. Электропроводка и крепления 15 Жгут управления на рулевом колесе 13 Адаптеры для антенн 11 Стереофонические ключи 10 Жгут проводов SOT 8 Комплекты для подключения стерео 8 Принадлежности для сабвуферов и усилителей 3 Антенна DAB 2 Электромонтажные и электроустановочные изделия 2 Комплект для установки 1 Отпуск на установку 1 Монтажные аксессуары 1 Ключи для снятия радиоприемника 1 ПРОВОДКА РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ДИАГРАММЫ. Прокрутите вниз и найдите нужный вам проводник Toyota.KD R210 CD-ресивер с передним AUX 27 января 2017 г. Jvc автомобильный радиоприемник стерео аудио схема подключения провод разъема автомагнитолы ot 0162 kenwood mobile harness jensen sn 7120, кроме того, схема питания pioneer 20 диаграмм дидльхаузена subaru odi www champion testen de estereo разъемы c8a1e kd r320 ресурсы 1c67f библиотека Jvc67f библиотека Jvc67f Схема подключения автомагнитолы Стерео аудио Разъем автомагнитолы Провод Ot 0162 Схема жгута проводов мобильной аудиосистемы Kenwood Jensen Для Alpine Clarion JVC Pioneer Sony или радиоприемники Valor подключают штекер SWI RC 1 8quot к радио 39-секундному входному разъему на рулевом колесе на задней панели магнитолы или проводе обуздать.Если вы хотите купить новый проигрыватель винила или отремонтировать старый, у нас есть новые стерео проигрыватели, а также лучшие запасные части, аксессуары и необходимая информация. Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. 204 жгутов проводов jvc выставлены на продажу поставщиками на Alibaba. Вы можете заказать адаптеры в Интернете или в большинстве магазинов автозапчастей или электроники. Провод 12-го калибра можно использовать в любой настройке динамиков, даже если расстояние между усилителем и динамиками не слишком велико.Постоянный 12V Черный Желтый. Цветовые коды проводки радиоприемника Цветовые коды проводов радиоприемника Схема подключения радиоприемника Жгут проводов радиоприемника Жгут проводов радиоприемника Цветовые коды проводки стереосистемы Цветовые коды проводов стереосистемы Схема проводки стереосистемы Жгут проводов стереосистемы Jvc Автомобильная стереосистема Схема подключения Best Fresh Jvc Kd Sr72 Образец проводки. 7. Просмотрите и скачайте онлайн-инструкцию по эксплуатации jvc kw r920bt. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты с устройствами.1 ЕЖЕДНЕВНО ЕЖЕНЕДЕЛЬНО ВЫКЛ. Выберите, как часто будет включаться таймер. Я вынул старую штатную магнитолу, чтобы заменить ее на радиостанцию JVC, номер модели KD g400. 11 января 2019 г. Схема подключения автомобильной стереосистемы JVC Схема подключения автомобильного CD-плеера JVC Схема подключения стереосистемы JVC автомобильной стереосистемы JVC Схема подключения автомобильной стереосистемы JVC Каждая электрическая конструкция состоит из различных частей. Схема жгута проводов JVC. белый — передний левый, зеленый — задний левый — передний правый, фиолетовый — задний правый.РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ. Схема подключения задних фонарей со светодиодной подсветкой. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. 98. Бесплатный самовывоз из магазина в тот же день. Август 2004 г. Автомобильную стереосистему JVC можно подключить к существующей электросистеме автомобиля с помощью подходящего жгута проводов или подключения с определенной цветовой кодировкой. Этот высококачественный жгут проводов Metra — именно то, что вам нужно для замены неисправного или устаревшего заводского жгута проводов. Схема подключения радио jvc

db2rj8btrl
uawsh5i6
r66kfhn
clcy
0ewoq6vx

% PDF-1.4 % 106 0 объект > эндобдж xref 106 90 0000000016 00000 н. 0000002169 00000 н. 0000002276 00000 н. 0000003004 00000 п. 0000003348 00000 п. 0000003915 00000 н. 0000010402 00000 п. 0000011068 00000 п. 0000011632 00000 п. 0000012196 00000 п. 0000013042 00000 п. 0000014799 00000 н. 0000015127 00000 п. 0000015290 00000 п. 0000015576 00000 п. 0000016006 00000 п. 0000016030 00000 п. 0000016824 00000 п. 0000017259 00000 п. 0000017530 00000 п. 0000017650 00000 п. 0000018454 00000 п. 0000018886 00000 п. 0000019307 00000 п. 0000019802 00000 п. 0000025081 00000 п. 0000025844 00000 п. 0000026394 00000 п. 0000027184 00000 п. 0000027513 00000 п. 0000030619 00000 п. 0000031118 00000 п. 0000031444 00000 п. 0000031615 00000 п. 0000031909 00000 п. 0000033523 00000 п. 0000033941 00000 п. 0000034213 00000 п. 0000064159 00000 п. 0000064183 00000 п. 0000091093 00000 п. 0000091117 00000 п. 0000117349 00000 н. 0000117373 00000 н. 0000143832 00000 н. 0000143856 00000 н. 0000148284 00000 н. 0000148957 00000 н. 0000149389 00000 н. 0000149850 00000 н. 0000150177 00000 н. 0000178768 00000 н. 0000178792 00000 н. 0000210692 00000 п. 0000210716 00000 н. 0000236246 00000 н. 0000236270 00000 н. 0000236500 00000 н. 0000236591 00000 н. 0000236821 00000 н. 0000236950 00000 н. 0000237079 00000 п. 0000237172 00000 н. 0000240868 00000 н. 0000241721 00000 н. 0000245403 00000 н. 0000245495 00000 н.

Схема подключения автомагнитолы jvc

Схема Подключения Магнитолы Jvc — tokzamer.ru

Руководство пользователя

Особенности установки автомагнитол

АВТОЭЛЕКТРИК

Процесс установки и подключения автомагнитолы

Распиновка разъемов автомагнитол jvc: рассмотрим подробно

Автомагнитолы JVC

Особенности установки и подключения

Стандартная распиновка разъемов JVC аппаратов

как настроить, инструкция по эксплуатации, схема подключения, не включается, время, найти неисправность, не работают кнопки на панели

Как подключить магнитолу JVC

Как настроить

Инструкция пользователя

Неисправности и их устранение

Как найти неисправность

Не работают кнопки

Не включается

Распиновка разъемов автомагнитол JVC

Подключение автомагнитол JVC

Установка и подключение автомагнитолы своими руками

Особенности установки автомагнитол

Процесс установки и подключения автомагнитолы

При установке автомагнитолы полезно знать

Видео-инструкция по установке и подключению автомагнитолы своими руками

JVC RADIO MANUAL — Схема электрических соединений автомобиля

Теги

Связано с jvc radio manual

JVC АВТОМОБИЛЬНЫЕ РУКОВОДСТВА — Схема электрических соединений автомобиля

Теги

Связанные с руководствами jvc car audio

— Схема электрических соединений автомобиля

Радиосхемы. — Схемы автомобильной аудиотехники JVC

Схемы автомагнитол JVC

Подключение автомагнитол JVC

Описание характеристик автомобильной магнитолы JVC (Дживиси), инструкция

Особенности

Виды и модели

Как подключить?

Возможные неисправности

Видео «Подробный обзор автомагнитолы JVC KD-X320BT»

Інструкція до магнітоли jvc — vanyusha52.ru

Как подключить магнитолу jvc в машине

Распиновка iso разъема магнитолы штатной:, Pioneer, JVC, Ниссан, Пионер

Распиновка ISO

Распиновка

Подключение питания

Все про разъемы автомагнитол: шпаргалка автовладельцам

Распиновка кабеля и схемы разъемов-usb, последовательный rs232, rj45 ethernet, vga, parallel, atx, dvi …

0

0 SL

0 Сабвуфер

0

Схема подключения автомобильного стерео DVD

В каждом документе показана схема разъема жгута проводов радиоприемника автомобилестроения и перечислен каждый провод с его типичным цветом.

Схема подключения радио Jvc

Схема подключения радио Jvc

Добавить комментарий Отменить ответ
