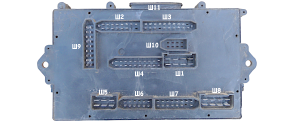

Распиновка монтажных блоков автомобилей ВАЗ

X1 (Ш1)1Бстеклоподъемники
2Гвыключатель зажигания (кл. 15/2)
3ГПвыключатель зажигания (кл. 15)
4ЖГпереключатель эл.двигателя отопителя
5Рвыключатель зажигания (кл. 30/1)
6КРвыключатель зажигания (кл. 30)
7блокировка дверей
8Пвыключатель зажигания (кл. 50)
X2 (Ш2)1БГпереключатель очистителя заднего стекла
2Гпереключатель указателей поворотов (правый)
3РПвключатель стоп-сигналов
4Бконтрольная лампа целостности ламп
5ПЧвключатель аварийной сигнализации
6ГБдверь левая передняя
7ОБвключатель задних противотуманных огней
834контрольная лампа дальнего света
9—
104включатель задних противотуманных огней
11счконтрольная лампа резерва топлива
12ПЧконтрольная лампа уровня топлива
13БЧплафон освещения салона
14КГконтрольная лампа ручного тормоза
15гчпереключатель указателей поворотов (левый)
16эл.двигатель фароочистителя
17—
X3 (Ш3)1ждатчик скорости
2чпвключатель аварийной сигнализации
3
ГП		переключатель указателей поворотов
4СБконтрольная лампа уровня масла
5Чмасса
6РБконтрольная лампа уровня омывающей жидкости
7РОконтрольная лампа износа тормозных накладок
83 ввключатель фар
9ЖЗпереключатель стеклоочистителя ветрового стекла
10ПГпатрон подключения переносной лампы
11выключатель зажигания (кл. 15)
12РЧвключатель омывателя заднего стекла
13
14жконтрольная лампа противотуманных фар
15
16СГуказатель давления масла
17
18Рпереключатель стеклоочистителя
19СОпереключатель стеклоочистителя
20Спереключатель стеклоочистителя
21ОБвключатель задних противотуманных фар
X4 (Ш4)1ЗПВкл. и контрольная лампа обогрева заднего стекла
2ГБпереключатель света фар (дальний свет)
3Остеклоочиститель
4БЧвключатель наружного освещения
5Креостат освещения приборов
6Раккумулятор
7ЧБпереключатель очистителя и омывателя ветрового стекла
8Околодка Ш4 монтажного блока клемма 3
9СЧвключатель звуковых сигналов
10БПвключатель стоп-сигналов
11Раккумулятор
12СПпереключатель света фар (ближний свет)
13предупредительный свет
14—
15—
16РГконтрольная лампа уровня тормозной жидкости
17ЗБуказатель температуры охлаждающей жидкости
18КБконтрольная лампа заряда аккумуляторной батареи
19ЖЧвключатель противотуманных фар
20РЗконтрольная лампа уровня охлаждающей жидкости
21Жтахометр
X5 (Ш5)13дальний свет (правый)
23Чдальний свет (левый)
3СЧближний свет (левый)
4П
стартер (кл. 50)
5ПБэлектровентилятора охлаждения радиатора
6Сближний свет (правый)
X6 (Ш6)1—
23включатель света заднего хода
3ГЧуказатель поворота (левый передний)
4—
5—
6—
7—
8ЖЧгабаритный огонь (правый передний)
9БЧтерморегулятор электровентилятора
10ЖЧгабаритный огонь (левый передний)
11Гуказатель поворота (правый передний)
12включатель света заднего хода
13РГдатчик уровня тормозной жидкости
X7 (Ш7) 1—
2ЖГэл.двигатель фароочистителя
3Бэл.двигатель фароочистителя
4—
5СБдатчик уровня масла
6СЧзвуковые сигналы
7Сдатчик скорости
8ЗБдатчик температуры охлаждающей жидкости
9КБгенератор (кл. 61)
10Рнасос омывателя ветрового стекла
11БЧвключатель подкапотной лампы
12РБдатчик уровня омывающей жидкости
13РЧтормозные накладки
14—
15КПтахометр
16РЗдатчик уровня охлаждающей жидкости
17
ЖБ		реле противотуманных фар
X8 (Ш8)1ЖПреле противотуманных фар
2ЖЧпротивотуманная фара (левая)
3Жпротивотуманная фара (правая)
4ГПкатушка зажигания
5Ргенератор (кл. 30)
6Ргенератор (кл. 30)
7—
SРЧреле противотуманных фар
X9 (Ш9)1РЧэл двигатель очиститель заднего стекла
2Гуказатель поворота (правый задний)
3БГэл двигатель очиститель заднего стекла
4ОЧзадние противотуманные огни
5СЧдверь задняя
6ПЧдверь передняя правая
7БЧплафон освещения салона
8КГдатчик ручного тормоза
9БЧкнопки сигнализации открытых дверей
10элементы обогрева заднего стекла
11Сфонарь освещения номерного знака
12ГБдверь передняя левая
13Бплафон освещения салона
14Пстоп-сигналы
15Жгабаритный огонь (правый задний)
163фонарь заднего хода
17ЖЧгабаритный огонь (левый задний)
18ЖГочиститель заднего стекла
19элементы обогрева заднего стекла
X11 (Ш11)1Жнасос
2РЧ
клапан омыва заднего стекла
3—
4Жнасос
5БЧподкапотная лампа
6—
7—
8КЧподкапотная лампа
9Бэл двигатель стеклоочистителя
10эл.двигатель стеклоочистителя ветрового окна
11—
12СОдатчик аварийного давления масла
13—
14Рклапан омыва ветрового стекла
15СОэл.двигатель стеклоочистителя
16Сэл двигатель стеклоочистителя
17ЖБэл двигатель стеклоочистителя
18—
19—

2shemi.ru

Предохранители и реле ВАЗ 2114, 2115, 2113: расшифровка, расположение

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

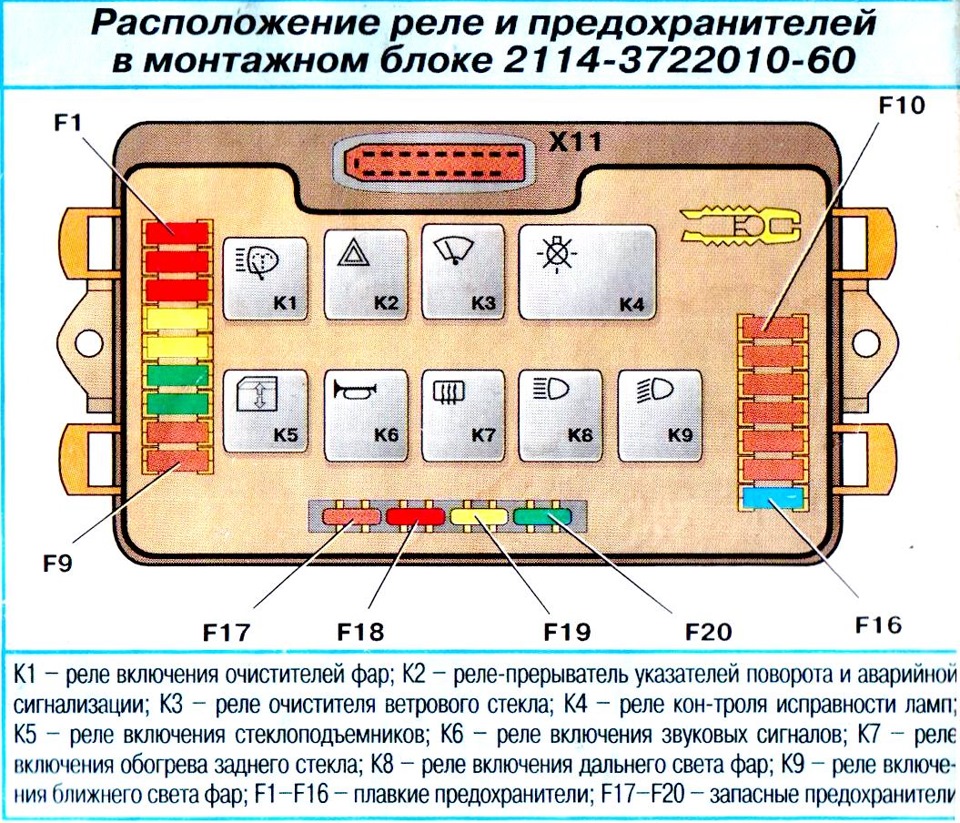

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№Ток, АРасшифровка предохранителей
F110Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630Управление и реле включение электрическими стеклоподъёмниками
F730Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F87,5Включение правой противотуманной фары
F97,5Включение левой противотуманной фары
F107,5Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11

7,5

Габаритный свет кузова правого борта
F127,5Передняя правая фара ближнего света
F137,5Передняя левая фара ближнего света
F147,5Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5Передняя правая лампа дальнего света.
F1615Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17-F20Запасные
№Реле цепи
К1Очистителей фар
К2Поворотников и аварийной сигнализации
К3Очистителя лобового стекла
К4Контроля исправности ламп стоп-сигнала и габаритных ламп
К5Стеклоподъёмников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

  • 5А – коричневый
  • 10А – красный
  • 15А – синий
  • 20А – желтый
  • 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

№Ток, АРасшифровка предохранителей
F97,5Правая задняя противотуманка
F87,5Левая задняя противотуманка
F110Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар
F730Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла
F1615Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости
F310Освещение салона и задний стоп сигнал
F630Электрические стеклоподъемники, реле включения-отключения стеклоподъемников
F107,5Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов
F520Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал.
F107,5Левая передняя фара габаритов

Левая задняя фара габаритов

F117,5Правая передняя фара габаритов

Права задняя фара габаритов

F210Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации.
F420Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне
F157,5Передний правый дальний свет
F147,5Передний левый дальний свет

Контролер включения света

F137,5Левый ближний свет
F127,5Правый ближний свет
№Реле цепи
К1Омывателей фар
К2Аварийной сигнализации и поворотников
К3Стеклоочистителей лобового стекла
К4Контроля исправности ламп
К5Стеклоподъемников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№Ток, АНазначение (Предохранители)
115Главное распределительное реле
215Питание контроллера
315Насос топливной системы
№Назначение (Реле)
К4Топливный насос
К5Вентилятор системы охлаждения
К6Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.



vaznetaz.ru

Распиновка монтажного блока ваз 2114

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

Автор: Дмитриев Александр

Монтажный блок ВАЗ-2113, 2114, 2115

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Схемы электрооборудования Ваз 2114, Ваз 2115, Ваз 2113

Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2 Реле и предохранители

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Большинство предохранителей лада самара 2 и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Условные номера штекеров в соединительных колодках монтажного блока указаны на
рисунке. Схема внутренних соединений монтажного блока ваз 2114, ваз 2115, ваз 2113.
Ремонт монтажного блока заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115, Монтажный блок. Замена предохранителей лада 2113, проверка и устранение неисправностей в электрооборудовании автомобилей ваз 2113, ваз 2115, ваз 2114.

  • Узлы электрооборудования Ваз 2113, Ваз 2114, Ваз 2115,
  • Ремонт электрооборудования Ваз 2114, Ваз 2115, Ваз 2113,
  • Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113

© Клуб отечественных автомобилей Лада. Ремонт и тюнинг Ваз (Лада) своими руками с фото.
Портал поможет выполнить работы по доработке и ремонту вашего автомобиля Ваз своими руками.

Источники: http://galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php, http://legkoe-delo.ru/remont-avtomobilya/avto/89936-montazhnyj-blok-vaz-2113-2114-2115, http://www.vazclub.com/vaz/2113-2114-2115/remont/elektrooborudovanie/shemi/montazhnii-blok.html

ladafakt.ru

Распиновка предохранителей ваз 2114 — Всё об автомобилях Лада ВАЗ

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

Автор: Дмитриев Александр

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, под дворниками увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители. На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей. Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113

Реле включения электровентилятора

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле контроля исправности ламп стоп-сигнала и габаритных огней

Реле включения стеклоподъёмников

Реле включения звукового сигнала

Реле включения обогрева заднего стекла

Реле включения дальнего света фар

реле включения ближнего света фар

Цепи защищаемые предохранителями

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

Правая противотуманная фара

leon1193 › Блог › Расшифровка блока предохранителей ВАЗ 2109-2114

Расшифровка блока предохранителей ВАЗ 2109
F9 (7,5 А) Правая противотуманная фара и контрольная лампа включения противотуманных фар
F8 (7,5 А ) Предохранитель левой противотуманной фары
F1 (10 А) Электродвигатели фароочистителей (в момент включения), реле включения фароочистителей (контакты) и клапан включения омывателя фар
F7 (30 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя, насоса омывателей, очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика
F16 (15 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа уровня тормозной жидкости
F16 (15 А) Предохранитель ВАЗ 2109 контрольных ламп: аварийного давления масла, прикрытия воздушной заслонки карбюратора, включения ручного тормоза. Табло “STOP”. Указатели температуры охлаждающей жидкости и уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр. Контрольная лампа “CHECK ENGINE”. Табло “TEST”. Контрольные лампы бортовой системы контроля, непристегнутых ремней безопасности и незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей
F3 (10 А) Задние фонари (лампы сигнала торможения). Освещение салона
F6 (30 А) Электродвигатель стеклоподъёмников, реле включения электростеклоподъёмников
F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя Левая фара (габаритный свет). Левый задний фонарь — габаритный свет
F5 (20 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения
F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
F2 (10 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации
F4 (20 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель
F15 (7,5 А) Правая фара (дальний свет)
F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F13 (7,5 А) Левая фара (ближний свет)
F12 (7,5 А) Правая фара (ближний свет)
1 (8 А) Резервный предохранитель в блоке ВАЗ 2109
2 (8 А) Резервный
3 (8 А) Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар
4 (16 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя. Электродвигатели насоса омывателя и очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика
5 (8 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа включения ручного тормоза. Табло “STOP”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр
6 (8 А) Предохранитель задних фонарей (лампы сигнала торможения) в блоке 2109. Освещение салона
7 (8 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации
12 (16 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель
13 (8 А) Правая фара (дальний свет)
14 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) Левая фара (ближний свет)
16 (8 А) Правая фара (ближний свет)

Диагностический Блок ВАЗ-2107-20

Источники: http://galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php, http://www.vazdriver.ru/blok_predohraniteley_2114/shema_i_raspolozhenie_predohraniteley_vaz_2113_2114_2115.html, http://www.drive2.ru/b/1491144/

ladafakt.ru

Монтажный блок 2114: предохранители, реле

Монтажный блок 2114 устанавливается на автомобили ВАЗ 21083, 21093, 21099 после 1998 г.в. Он имеет ножничные предохранители и несколько иные соединения в отличие от блока 17.3722.


Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

F1 (7,5 A)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

F2 (10А)

Указатели поворотов.

Реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

F3 (10А)

Лампы стоп-сигналов.

Лампа освещения салона.Лампа индивидуальной подсветки.

F4 (20А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

Прикуриватель.

F5 (20А)

Звуковой сигнал.

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

F6 (30А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

F7 (30А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол (для F4).

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей (для F4).

F8 (7,5А)

Резерв (левая противотуманная фара).

F9 (7,5)

Резерв (правая противотуманная фара).

F10 (7,5А)

Контрольная лампа включения наружного освещения.

Лампы освещения номерного знака.

Лампа подкапотная.

Лампы подсветки приборов, выключателей, прикуривателя, рычагов управления отопителем.

F 11 (7,5А)

Лампы габаритного света правого борта.

F12 (7,5А)

Правая фара (ближний свет).

F 13 (7,5А)

Левая фара ближний свет.

F14 (7,5А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

F 15 (7,5А)

Правая фара (дальний свет).

F 16 (15А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Щиток приборов.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

Реле и иные элементы монтажного блока 2114 ВАЗ 2108, 2109, 21099

Фото в начале статьи.

  1. К5 — реле стеклоподъемников дверей.
  2. Пинцет для извлечения предохранителей.
  3. К2 — реле указателей поворота и аварийной сигнализации.
  4. запасные предохранители.
  5. К1 — место установки реле стеклоочистителя фар.
  6. К3 — реле стеклоочистителей и стеклоомывателей.
  7. К7 — реле звукового сигнала.
  8. К4 — реле контроля и проверки исправности ламп.
  9. К9 — реле ближнего света фар.
  10. К8 — реле дальнего света фар.
  11. К7 — реле обогрева заднего стекла.
  12. Предохранители.

Расположение реле и предохранителей в монтажном блоке 2114 разных производителей могут различаться.

Примечания и дополнения

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Фишки (соединительные колодки) монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 Перегорает предохранитель, причины, диагностика неисправности

twokarburators.ru

Достаточно полезная инфа по монтажному блоку 2114 — 3722010 « Ремонт и тюнинг ВАЗ

Ш1

1

Б

стеклоподъемники

2

Г

выключатель
зажигания (кл. 15/2)

3

ГП

выключатель
зажигания (кл. 15)

4

ЖГ

переключатель
эл.двигателя отопителя

5

Р

выключатель
зажигания (кл. 30/1)

6

КР

выключатель
зажигания (кл. 30)

7

блокировка
дверей

8

П

выключатель
зажигания (кл. 50)

Ш2

1

БГ

переключатель
очистителя заднего стекла

2

Г

переключатель
указателей поворотов (правый)

3

РП

включатель
стоп-сигналов

4

Б

контрольная
лампа целостности ламп

5

ПЧ

включатель
аварийной сигнализации

6

ГБ

дверь
левая передняя

7

ОБ

включатель
задних противотуманных огней

8

34

контрольная
лампа дальнего света

9

—

10

4

включатель
задних противотуманных огней

11

сч

контрольная
лампа резерва топлива

12

ПЧ

контрольная
лампа уровня топлива

13

БЧ

плафон
освещения салона

14

КГ

контрольная
лампа ручного тормоза

15

гч

переключатель
указателей поворотов (левый)

16

эл.двигатель фароочистителя

17

—

ШЗ

1

ж

датчик
скорости

2

чп

включатель
аварийной сигнализации

3

ГП

переключатель
указателей поворотов

4

СБ

контрольная
лампа уровня масла

5

Ч

масса

6

РБ

контрольная
лампа уровня омывающей жидкости

7

РО

контрольная
лампа износа тормозных накладок

8

3
в

включатель
фар

9

ЖЗ

переключатель
стеклоочистителя ветрового стекла

10

ПГ

патрон
подключения переносной лампы

11

0

выключатель
зажигания (кл. 15)

12

РЧ

включатель
омывателя заднего стекла

13

14

ж

контрольная
лампа противотуманных фар

15

16

СГ

указатель
давления масла

17

18

Р

переключатель
стеклоочистителя

19

СО

переключатель
стеклоочистителя

20

С

переключатель
стеклоочистителя

21

ОБ

включатель
задних противотуманных фар

Ш4

1

ЗП

Вкл.
и контрольная лампа обогрева заднего стекла

2

ГБ

переключатель
света фар (дальний свет)

3

О

стеклоочиститель

4

БЧ

включатель
наружного освещения

5

К

реостат
освещения приборов

6

Р

аккумулятор

7

ЧБ

переключатель
очистителя и омывателя ветрового стекла

8

О

колодка
Ш4 монтажного блока клемма 3

9

СЧ

включатель
звуковых сигналов

10

БП

включатель
стоп-сигналов

11

Р

аккумулятор

12

СП

переключатель
света фар (ближний свет)

13

предупредительный
свет

14

—

15

—

16

РГ

контрольная
лампа уровня тормозной жидкости

17

ЗБ

указатель
температуры охлаждающей жидкости

18

КБ

контрольная
лампа заряда аккумуляторной батареи

19

ЖЧ

включатель
противотуманных фар

20

РЗ

контрольная
лампа уровня охлаждающей жидкости

21

Ж

тахометр

Ш5

1

3

дальний
свет (правый)

2

3Ч

дальний
свет (левый)

3

СЧ

ближний
свет (левый)

4

П

стартер
(кл. 50)

5

ПБ

электровентилятора
охлаждения радиатора

6

С

ближний
свет (правый)

Ш6

1

—

2

3

включатель
света заднего хода

3

ГЧ

указатель
поворота (левый передний)

4

—

5

—

6

—

7

—

8

ЖЧ

габаритный
огонь (правый передний)

9

БЧ

терморегулятор
электровентилятора

10

ЖЧ

габаритный
огонь (левый передний)

11

Г

указатель
поворота (правый передний)

12

0

включатель
света заднего хода

13

РГ

датчик
уровня тормозной жидкости

Ш7

1

—

2

ЖГ

эл.двигатель фароочистителя

3

Б

эл.двигатель фароочистителя

4

—

5

СБ

датчик
уровня масла

6

СЧ

звуковые
сигналы

7

С

датчик
скорости

8

ЗБ

датчик
температуры охлаждающей жидкости

9

КБ

генератор
(кл. 61)

10

Р

насос
омывателя ветрового стекла

11

БЧ

включатель
подкапотной лампы

12

РБ

датчик
уровня омывающей жидкости

13

РЧ

тормозные
накладки

14

—

15

КП

тахометр

16

РЗ

датчик
уровня охлаждающей жидкости

17

ЖБ

реле
противотуманных фар

Ш8

1

ЖП

реле
противотуманных фар

2

ЖЧ

противотуманная
фара (левая)

3

Ж

противотуманная
фара (правая)

4

ГП

катушка
зажигания

5

Р

генератор
(кл. 30)

6

Р

генератор
(кл. 30)

7

—

S

РЧ

реле
противотуманных фар

Ш9

1

РЧ

эл
двигатель очиститель заднего стекла

2

Г

указатель
поворота (правый задний)

3

БГ

эл
двигатель очиститель заднего стекла

4

ОЧ

задние
противотуманные огни

5

СЧ

дверь
задняя

6

ПЧ

дверь
передняя правая

7

БЧ

плафон
освещения салона

8

КГ

датчик
ручного тормоза

9

БЧ

кнопки
сигнализации открытых дверей

10

0

элементы
обогрева заднего стекла

11

С

фонарь
освещения номерного знака

12

ГБ

дверь
передняя левая

13

Б

плафон
освещения салона

14

П

стоп-сигналы

15

Ж

габаритный
огонь (правый задний)

16

3

фонарь
заднего хода

17

ЖЧ

габаритный
огонь (левый задний)

18

ЖГ

очиститель
заднего стекла

19

0

элементы
обогрева заднего стекла

Ш11

1

Ж

насос

2

РЧ

клапан
омыва заднего стекла

3

—

4

Ж

насос

5

БЧ

подкапотная
лампа

6

—

7

—

8

КЧ

подкапотная
лампа

9

Б

эл
двигатель стеклоочистителя

10

0

эл.двигатель стеклоочистителя
ветрового окна

11

—

12

СО

датчик
аварийного давления масла

13

—

14

Р

клапан
омыва ветрового стекла

15

СО

эл.двигатель стеклоочистителя

www.atomic-dm.ru

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.



С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

Блок предохранителей 2114-3722010-60

Блок предохранителей 2114-3722010-10, 2114-3722010-18

№
 А
 Назначение
1
 10
 Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
2
 10
 Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
 10
 Задние фонари (лампы стоп-сигнала)
Плафон освещения салона
4
 20
 Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
5
 20
 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
6
 30
 Электростеклоподъемники передних дверей
Реле включения электростеклоподъемников
7
 30
 Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
 7.5
 Левая противотуманная фара
9
 7.5
 Правая противотуманная фара
10
 7.5
 Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
11
 7.5
 Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
12
 7.5
 Правая фара (ближний свет)
13
 7.5
 Левая фара (ближний свет)
14
 7.5
 Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
 7.5
 Правая фара (дальний свет)
16
 15
 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
17
 —
 Запасной
18
 —
 Запасной
19
 —
 Запасной
20
 —
 Запасной
Реле
К1
 Реле включения очистителей фар
К2
 Реле-прерыватель указателей поворота и аварийной сигнализации
К3
 Реле очистителя ветрового стекла
К4
 Реле контроля исправности ламп
К5
 Реле включения стеклоподъемников
К6
 Реле включения звуковых сигналов
К7
 Реле включения обогрева заднего стекла
К8
 Реле включения дальнего света фар
К9
 Реле включения ближнего света фар

Блок предохранителей 17.3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№
 А
 Назначение
1
 8
 Правая противотуманная фара
2
 8
 Левая противотуманная фара
3
 8
 Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
 16
 Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
 8
 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
6
 8
 Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
 8
 Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
 16
 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
 8
 Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
 8
 Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
 8
 Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
 16
 Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
 8
 Правая фара (дальний свет)
14
 8
 Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
 8
 Левая фара (ближний свет)
16
 8
 Правая фара (ближний свет)
Реле
К1
 Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2
 Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
 Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
 Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
 Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
 Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
 Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8
 Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
 Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
 Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
 Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Блок предохранителей под полкой с пассажирской стороны (инжектор)

№
 А
 Назначение
1
 15
 Главное реле
2
 15
 Цепь питания системы впрыска (вход неотключаемого напряжения)
3
 15
 Топливный насос

К1
 Главное реле
К2
 Реле электробензонасоса
К3
 Реле электровентилятора системы охлаждения

www.xn--80aej2aisf0a0d.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
