Сайлентблок задней балки – 5 признаков износа и 7 этапов замены

5 признаков износа и 7 этапов замены

Содержание статьи

Описание детали и признаки её износа

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Резиновые втулки — это не те элементы, которые будут служить вечно. Обычно их хватает на 100 тыс. км пробега, но из-за жёстких условий эксплуатации срок замены может наступить раньше. Спустя половину этого срока необходимо проверить подвеску. Только так можно понять степень износа узла и определить, нужно ли его менять.

Порядок визуального осмотра:

• загнать автомобиль на яму или приподнять домкратом;
• очистить узлы крепления подвески от грязи;
• провести осмотр.

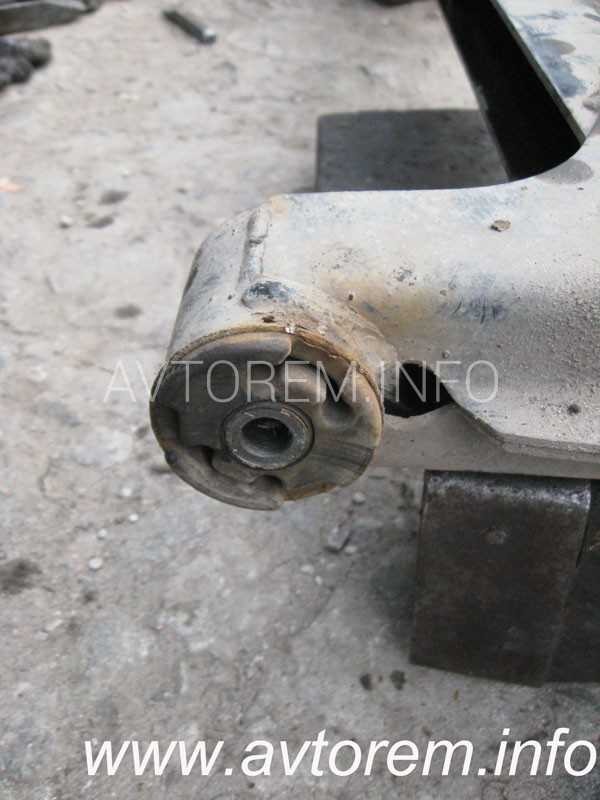

Резиновая вставка не должна иметь трещин или разрывов. Признаки подобного рода говорят о том, что пора производить замену сайлентблоков задней балки. Изношенная деталь впоследствии скажется на управляемости, а это, в свою очередь, отразится на безопасности владельца автомобиля и окружающих.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

• во время движения по прямой или при торможении автомобиль тянет в сторону;
• повышенный износ резины по бокам;
• повышенная вибрация при езде;
• скрип или стук в районе подвески;
• подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Металлические части детали ломаются крайне редко. Изнашивается обычно резиновая прокладка.

Причины преждевременной замены:

1. Длительная эксплуатация, которая ведёт к усыханию резинового уплотнителя и потере свойств.
2. Взаимодействие с химическими веществами. Масло и бензин разрушают резину.
3. Неправильный монтаж.

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.

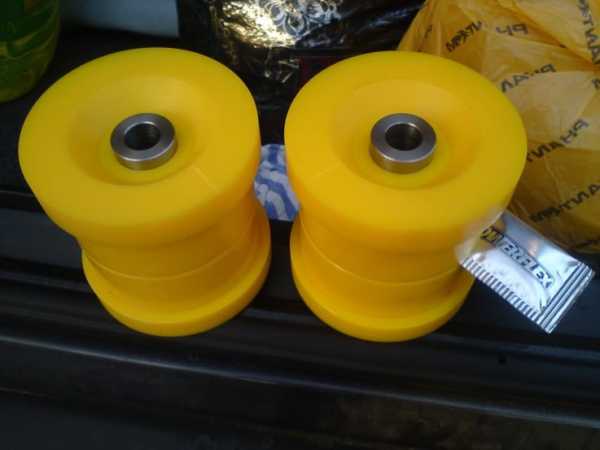

Преимущества полиуретана:

1. Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
2. Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
3. Благодаря плотной структуре материала повышается управляемость автомобилем.

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.

Процесс демонтажа и установки

Установка начинается после покупки деталей. Потребуется инструмент — ключи для снятия балки и рычагов подвески, молоток или кувалда.

Пошаговое руководство:

1. Автомобиль загоняют на яму или эстакаду. Можно приподнять колесо на домкрате, но так неудобно работать с подвеской — приходится работать лёжа. Лапа домкрата не должна стоять в одной плоскости с кронштейном балки.

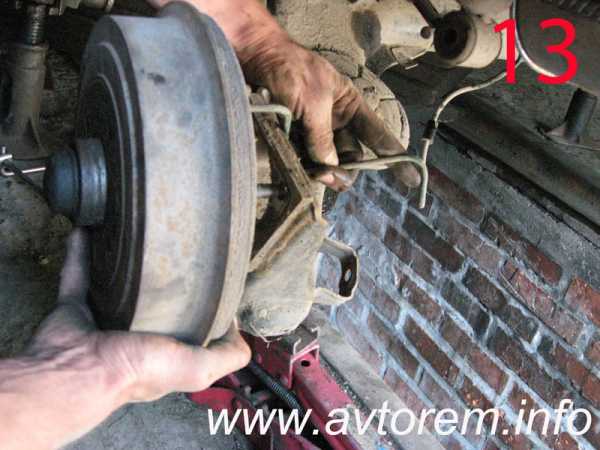

2. Демонтируют балку подвески. Обязательно при этом снимают трос ручника.
3. Кронштейны имеют специальные скобы, в которых держатся шланги тормозной системы. Скобы снимают.

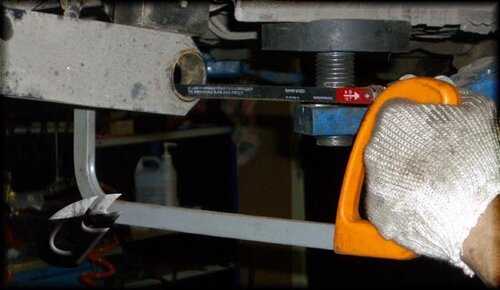

4. Демонтируют старый сайлентблок балки. Гаражные условия предполагают использование молотка или кувалды. Работать следует осторожно, чтобы не повредить посадочное место, иначе возникнут проблемы с монтажом новой детали.
5. Посадочное место очищают от грязи, кладут туда графитовую смазку.
6. Устанавливают новую деталь. Замену сайлентблока задней балки делают так, чтобы не было зазоров и дырок. Запрессовку делают аккуратными ударами молотка.
7. Собирают балку в обратном порядке.

Замена окончена и ездить на автомобиле можно сразу же. Во время сборки следует проверять монтаж каждой детали и только потом приступать к сборке следующей. Сайлентблок передней балки меняют по такой же схеме.

Демонтаж старой резинки делают в  3 — 4 сильных удара кувалдой. Бить следует строго по центру детали, не отклоняя в сторону от вертикальной оси. Край обоймы загибают при помощи зубила, чтобы облегчить демонтаж.

Опытные мастера используют отрезок трубки для выпрессовки сайлентблока задней балки. Важно, чтобы её диаметр был несколько меньше, чем тот же параметр посадочного места. Трубку приставляют к детали и бьют по ней молотком. За несколько ударов деталь будет снята без лишних операций.

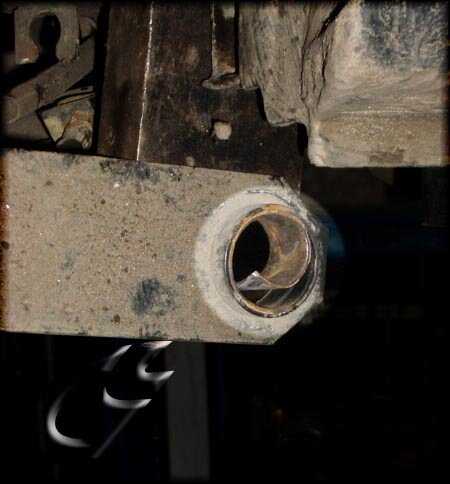

Сняв сайлентблок задней балки, проверяют посадочное место. На нём не должно быть сколов и трещин. Если таковые имеются, то деталь следует заменить. В ином случае новый сайлентблок не встанет так, как должен.

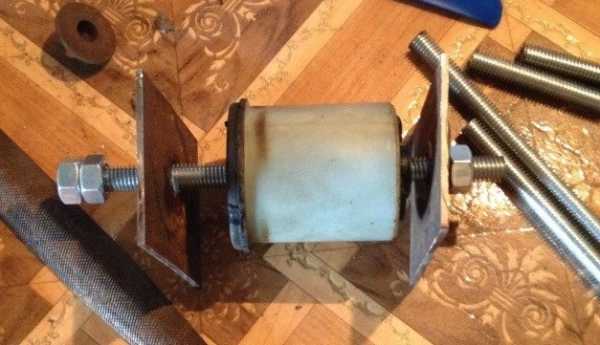

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

1. Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку. Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
2. Самодельное устройство из подручных материалов. Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
3. Приобретение заводского инструмента.

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Меняем сайлентблоки задней балки своими руками

В любом современном транспортном средстве имеется множество деталей и агрегатов, каждый из которых является важной частью автомобиля. И если состояние крупных узлов, как правило, периодически контролируется хозяином машины, то мелкие элементы, такие как сайлентблоки, достаточно часто остаются без должного внимания, и их выход из строя может привести к различным негативным последствиям. Из данной статьи вы узнаете, как заменить сайлентблоки задней балки без привлечения специалистов.

Признаки износа сайлентблоков задней балки

Новые сайлентблоки при аккуратном стиле езды могут прослужить достаточно долго. Заводы-изготовители обычно выпускают виброизоляторы с большим запасом прочности, гарантирующим их стабильную работу на протяжении длительного времени (до 90-100 тыс. км пробега). Однако агрессивный стиль езды в сочетании с плохим качеством дорожного покрытия существенно снижает эксплуатационный срок деталей.

Об износе сайлентблоков задней балки зачастую свидетельствует неравномерное истирание резины и плохая устойчивость транспортного средства во время выполнения поворотов. Появление скрипов в задней части кузова автомобиля и удары по нему во время езды по некачественному дорожному покрытию также сигнализируют о том, что сайлентблоки задней балки нуждаются в немедленной замене. Следует помнить, что появление описанных выше симптомов может быть присуще наличию любых других дефектов, поэтому в обязательном порядке необходимо провести тщательные диагностические работы всей задней части кузова.

Покупка новых сайлентблоков

При выборе сайлентблока необходимо вспомнить, зачем нужна эта деталь, какую роль она выполняет в работе авто. Так как этот элемент подвески предназначен для гашения вибрации, то и его составляющие должны быть качественными, особенно это касается заполняющего компонента – резины. В то время как металлические части изнашиваются очень редко, то резина может подвести чаще. Поэтому ее качество должно быть на высшем уровне, или же применяется аналог – полиуретан. Этот материал уже давно используется для сайлентблоков, но по старой привычке водители все же выбирают резину.

Чем же этот аналог лучше? Рассмотрим преимущества полиуретана:

Срок службы. Это одно из основных требований к любому элементу и детали. Срок эксплуатации у сайлентблока с прослойкой из полиуретана увеличивается в пять раз. Высокая устойчивость к температурным нагрузкам. Полиуретан хорошо переносит резкие перепады температуры. Стойкий к жаре и морозу. При таких способностях работа сайлентблока ничуть не меняется, независимо от погоды.

Твёрдая структура, за счёт чего улучшается управляемость транспортного средства. Но, по большому счету, оба эти материала одинаково пользуются спросом. Дело в том, что производители автомобилей укомплектовывают авто как резиновыми, так и полиуретановыми наполнителями. А дальше водитель выбирает для себя: комфорт при езде с резиновыми заполнителями, или улучшенная управляемость, но меньше комфорта (особенно для пассажиров) с полиуретаном.

При покупке новых сайлентблоков лучше всего получить квалифицированную консультацию специалистов, представляющих тот или иной автомобильный магазин. Объясняется это тем, что виброизоляторы, предназначенные для различных моделей автомобилей, практически не отличаются друг от друга визуально, однако имеют различный наружный диаметр.

Обратите внимание! Перед тем как приступить к самостоятельной замене сайлентблоков задней балки, необходимо позаботиться о покупке специального съемника. Если по каким-то причинам вы не можете приобрести этот инструмент, его можно изготовить самостоятельно.

Как изготовить съёмник сайлентблоков?

Прежде чем приступать к работе по собственноручному производству съёмника сайлентблока, стоит рассмотреть чертеж и взглянуть на готовый магазинный вариант. На рынках такие устройства имеют схожий вид с домашними, поскольку конструкция у них очень проста – несколько металлических деталей и болтов соответствующего размера. Гидравлический съемник сайлентблоков – универсальный. С помощью него можно выполнять как снятие устройств, так и запрессовку. Сделать такой механизм несложно – достаточно всего несколько деталей и пару часов времени, зато пользоваться вы сможете им каждый раз при ремонте деталей подвески. Итак, инструменты, которые понадобятся для производства съемника, – это:

— набор автомобилиста с множеством ключей и отверток;

— небольшой отрез крепкой металлической трубы с таким диаметром, который немного больше конкретного сайлентблока;

— несколько больших шайб из стали;

— длинный болт с качественной резьбой;

— специальная одежда и строительные перчатки.

Ход работ должен быть следующим:

1. Изучаем полностью устройство автомобиля и, в частности, его подвески. Исследуем новую и старую деталь, анализируем их устройство и пытаемся понять, как лучше использовать съемник.

2. В часть подготовленной трубы с одной стороны вставляем сайлентблок, который стоит заменить по плану, а с другой стороны трубы вставляем новый механизм. Схема работы состоит в том, чтобы новой деталью выдавить старую (так не повредится ни одна, ни вторая).

3. Новый сайлентблок направляем точно в посадочное место, берем подготовленный болт и закручиваем его в центр. Сначала закручивание может проходить немного тяжело, в этом случае стоит немного постучать молотком по деталям и продолжить выполнение процесса. Начиная с середины, этот болт будет входить так легко, что его можно будет поворачивать двумя пальцами. Но такой процесс выполняйте только в перчатках, чтобы не повредить руки.

4. Если вы желаете сохранить старую деталь, то такой съемник не предусматривает этого процесса, и изношенная деталь может просто упасть на песок. Поэтому дополнительно можете соорудить небольшую подставку, которая выполнит данную функцию. Это может быть простая чашка с металлическими ручками в виде проволоки или какое-то иное приспособление.

Существуют и другие способы и подручные средства, которые могут послужить в качестве съемного механизма. При создании своими руками такого устройства, обдумайте, что присутствует в вашем гараже и что из этого наименее необходимо. Именно эти детали и можно использовать. Используйте творческое воображение.

Стоит понимать, что в зависимости от того, какая балка автомобиля ремонтируется, может быть разный сайлентблок, но описанная выше инструкция по созданию съемника будет подходить под разные типы устройств и может быть использована как для задней части, так и для передней. При создании устройства стоит помнить, что у определенной модели автомобиля свои параметры и свои детали, которые могут быть разными по структуре и по размерам.

Важно учитывать все особенности автомобиля, чтобы созданный съемник был подходящим и мог работать с этим устройством.

Съемник для сайлентблоков своими руками сделать не так трудно, поэтому постарайтесь изготовить его из подручных материалов – так вы здорово сэкономите финансовые средства.

Пошаговый процесс замены

1. Осуществлять замену сайлентблоков нужно после того, как автомобиль будет установлен на специальном подъемнике, эстакаде или смотровой яме. Колеса транспортного средства должны быть надежно зафиксированы при помощи противооткатных упоров. Для обеспечения хорошего доступа к заменяемой детали заднее колесо нужно демонтировать.

2. Далее, от задней балки отсоединяется тяга регулятора тормозов (находится с левой стороны), после чего нужно отодвинуть трос ручного тормоза (находится с правой стороны).

3. При помощи гаечного ключа, размер зева которого составляет 19 мм, отворачивается гайка болта крепления, соединяющего заднюю балку и кронштейн.

4. Далее, при помощи подъемного механизма (домкрата) кузов транспортного средства приподнимается, а проушина балки отводится вниз.

5. На следующем этапе между балкой и автомобильным кузовом устанавливается деревянный брус, после чего можно демонтировать нуждающийся в замене сайлентблок при помощи специального съемника.

6. Перед установкой нового сайлентблока посадочное место тщательно вычищается от пыли, грязи и коррозии, смазывается раствором воды и мыла, после чего новый сайлентблок запрессовывается при помощи съемника. Когда все описанные выше действия выполнены, нужно приступать к сборке автомобиля в обратной последовательности. После проведенных работ восстанавливаются углы установки колес транспортного средства.

Собственно, работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишем для тех, кто ремонтирует своими руками автомобиль. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать – забивать сайлентблоки на балках молотком. В завершении статьи хотелось бы отметить, что исправный сайлентблок помогает автомобилю ехать ровно, без лишних колебаний. Он может достаточно хорошо удалять вибрации, которые исходят от одной детали машины к другой, тем самым делая перемещение более комфортным. Заботливый водитель всегда следит за состоянием подвески автомобиля, поэтому и смежные детали для него очень важны.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Сайлентблок задней балки | РтиИваз

Замена сайлентблоков задней балки на автомобилях ВАЗ…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.

Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.

Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.

Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.

Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.

Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.

Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».

Далее приступаем к основной части…

Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:

• 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
• 2. Снимем заднее колесо, чтобы не мешало.

• 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)

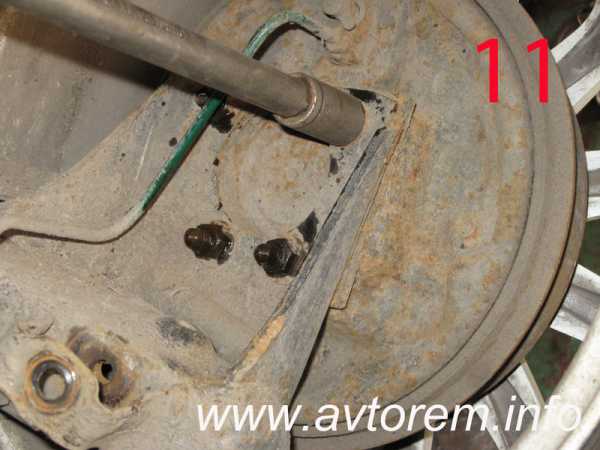

• 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
• 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
• 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
• 7. Между кузовом и балкой вставляем деревянный брусок
• 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
• 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
• 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
• 11. Затем деревянный брусок вытаскиваем
• 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
• 13. Поставив заднее колесо, опускаем автомобиль
• 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
• 15. Затягиваем болты крепления сайлентблока до упора

Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10

Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054

Видео:

Балку снимать полностью необязательно.

Читайте далее:

Патрубки системы охлаждения рвутся

Установка ГБО

Опыт эксплуатации автомобилей и тормоза

Поделиться в социальных сетях

www.rtiivaz.ru

Как заменить сайлентблоки задней балки

В любом современном транспортном средстве имеется множество агрегатов и узлов, каждый из которых является важной частью автомобиля. И если состояние крупных узлов, как правило, периодически контролируется хозяином машины, то мелкие элементы, такие как сайлентблоки, достаточно часто остаются без должного внимания, и их выход из строя может привести к различным негативным последствиям. Из данной статьи вы узнаете, как заменить сайлентблоки задней балки без привлечения сторонних специалистов, и какие последствия могут наступить, если ремонтные работы не произвести вовремя.

Что такое сайлентблок

Сайлентблок (иногда его называют резинометаллическим шарниром) – это важный узел подвески любого современного автомобиля. Его конструкция достаточно проста, т.к. деталь состоит из двух прецизионных втулок (внутренней и внешней), надежно скрепленных между собой завулканизированным эластомером, т.е. резиновой вставкой.

Основные функции

Сайлентблок является виброизолятором, соединяющим между собой детали подвески. Он непрерывно испытывает большие ударные нагрузки, т.к. основная его функция заключается в эффективном гашении осевых, карданных, торсионных и радиальных колебаний, которые в процессе езды передаются от одного узла подвески к другому.

Признаки износа

Новые сайлентблоки при аккуратном стиле езды могут прослужить достаточно долго. Заводы-изготовители обычно выпускают виброизоляторы с большим запасом прочности, гарантирующим их стабильную работу на протяжении длительного времени (до 90-100 тыс. км пробега). Однако агрессивный стиль езды в сочетании с плохим качеством дорожного покрытия существенно снижает эксплуатационный срок деталей. Об износе сайлентблоков задней балки зачастую свидетельствует неравномерное истирание резины и плохая устойчивость транспортного средства во время выполнения поворотов. Появление скрипов в задней части кузова автомобиля и удары по нему во время езды по некачественному дорожному покрытию также сигнализируют о том, что сайлентблоки задней балки нуждаются в немедленной замене. Следует помнить, что появление описанных выше симптомов может быть присуще наличию любых других дефектов, поэтому в обязательном порядке необходимо провести тщательные диагностические работы всей задней части кузова.

Покупка новых сайлентблоков

Новые

При покупке новых сайлентблоков лучше всего получить квалифицированную консультацию специалистов, представляющих тот или иной автомобильный магазин. Объясняется это тем, что виброизоляторы, предназначенные для различных моделей автомобилей, практически не отличаются друг от друга визуально, однако имеют различный наружный диаметр.

Перед тем как приступить к самостоятельной замене сайлентблоков задней балки, необходимо позаботиться о покупке специального съемника. Если по каким-то причинам вы не можете приобрести этот инструмент, его можно изготовить самостоятельно.

Пошаговый процесс замены

Сайлентблок задней балки

1. Осуществлять замену виброизоляторов нужно после того, как автомобиль будет установлен на специальном подъемнике, эстакаде или смотровой яме. Колеса транспортного средства должны быть надежно зафиксированы при помощи антиоткатных упоров.
2. Для обеспечения хорошего доступа к заменяемой детали заднее колесо нужно демонтировать.
3. Далее от задней балки отсоединяется тяга регулятора тормозов (находится с левой стороны), после чего нужно отодвинуть трос ручного тормоза (находится с правой стороны).
4. При помощи гаечного ключа, размер зева которого составляет 19 мм, отворачивается гайка болта крепления, соединяющего заднюю балку и кронштейн.
5. Далее при помощи подъемного механизма (домкрата) кузов транспортного средства приподнимается, а проушина балки отводится вниз.
6. На следующем этапе между балкой и автомобильным кузовом устанавливается деревянный брус, после чего можно демонтировать нуждающийся в замене сайлентблок при помощи специального съемника.
7. Перед установкой нового сайлентблока посадочное место тщательно вычищается от пыли, грязи и коррозии, смазывается раствором воды и мыла, после чего новый сайлентблок запрессовывается при помощи съемника.
8. Когда все описанные выше действия выполнены, нужно приступать к сборке автомобиля в обратной последовательности.
9. После проведенных работ восстанавливаются углы установки колес транспортного средства.

Последствия несвоевременной замены

Сильная деформация и нарушение целостности сайлентблоков может способствовать плохой управляемости транспортным средством при движении на больших скоростях, т.е. машину будет водить в разные стороны. Неравномерный износ резины также является следствием вышедших из строя сайлентблоков. Помимо этого могут быть частично разрушены посадочные гнезда шарниров, что в дальнейшем потребует замены переднего рычага подвески.

auto-wiki.ru

Замена сайлентблоков балки, видео замены своими руками

Конструкция неразрезной балки в подвеске автомобиля крайне проста и надежна. Замена сайлентблоков балки может быть выполнена своими руками. Рассмотрим самые эффективные способы выпрессовки и запрессовки новых резинометаллических изделий.

Повод для замены

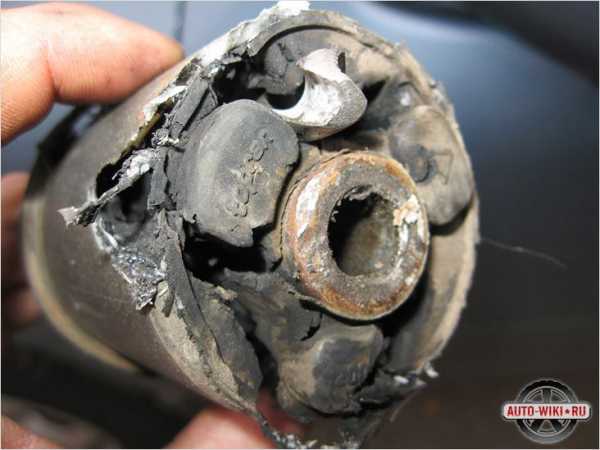

На фото показано примерное состояние сайлентблока, который нуждается в замене. Характерные признаки износа:

• глубокие трещины;
• отслоения резины от внутренней либо внешней обоймы.

К симптомам поломки, проявляющимся при эксплуатации автомобиля, можно причислить появление стуков, ударов при проезде неровностей, стыков асфальта. Методы диагностики:

• визуальный осмотр на предмет описанных выше дефектов;
• заложить между кронштейном крепления балки к кузову и сайлентблоком рычаг, который позволит отвести сайлентблок в разные стороны. При сильном надрыве, отслоении будет заметен большой люфт места запрессовки сайлентблока относительно кронштейна крепления (подробней о диагностики ходовой части автомобиля).

Особенности конструкции

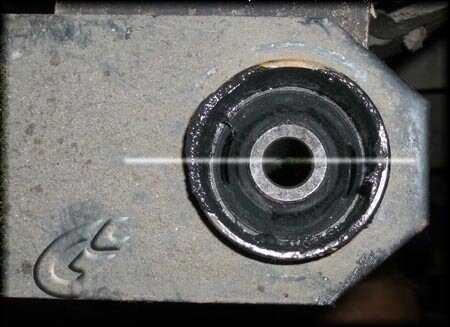

Ориентация сайлентблока задней балки Daewoo Lanos

Принципиальной разницы в сайлентблоках задней балки разных моделей автомобилей нет. Отличительной чертой той либо иной модели может быть лишь требование к положению сайлентблока относительно балки. На фото можно увидеть буферный элемент от Audi 80. Рекомендуется запрессовывать деталь в балку таким образом, чтобы ось прорезей располагались горизонтально по отношению к кузову транспортного средства.

Это не относится к деталям, у которых буфер цельнорезиновый, а корпус сайлентблока не имеет характерных выступов под крепления к кронштейну. Установить их можно в любом направлении. Но в любом случае следует следить за глубиной запрессовки. Большинство изделий запрессовываются заподлицо, но в некоторых вариантах конструкции сайлентблоки будут больше торчать в определенную сторону (к примеру, на Renault Trafic). Поэтому еще в процессе разборки следует замерить расположение детали. Если буфер не цельнорезиновый, при разборке нанесите краской либо нацарапайте пометку на корпусе сайлентблока и на посадочном месте балки. Это позволит вам при сборке установить сайлентблок точно так же, как это было сделано заводом изготовителем (при условии, что изделия не менялись до вас и были установлены правильно).

Инструмент и методы выпрессовки

На заводе сайлентблок запрессовывается в посадочное место балки и держится там исключительно на силе трения. Поэтому просто выбить и достать его у вас не получится. Правильней всего будет выпрессовать и запрессовать деталь специальным съемником. За неимением такового можно прибегнуть к высверливанию резинового демпфера, что ослабит немного натяг, и к разрезанию внешней обоймы ручной ножовкой по металлу. В сети Интернет вы можете найти способы, при которых внешнею обойму подгибают зубилом либо забивают под нее отвертку, а потом выбивают сайлент из посадочного места. Пользоваться такими варварскими методами мы не рекомендуем, так как существует риск повредить посадочное место в балке.

Конструкция съемника представляется собой сборный механизм из оправок, шпильки и двух гаек. Внешний диаметр одной оправки, для которой лучше всего подойдет толстая шайба, должен совпадать (желательно быть даже немного меньше) с диаметром внешней металлической обоймы сайлентблока со стороны выпрессовки. Вторая наставка будет служить упором и полостью, в которую сайлент будет заходить при выпрессовке. Ее диаметр должен быть больше внутреннего диаметра посадочного места в балке. В качестве оправок можно использовать большие шайбы, обоймы с подшипников, куски труб подходящего диаметра. В продаже существуют универсальные комплекты съемников ступичных подшипников, которые могут подойти для ремонта задней балки.

Какие еще инструменты потребуются, кроме съемника? Нужны накидные ключи, головки для откручивания кронштейнов крепления балки, самого сайлентблока. При полном снятии задней балки нужно будет открутить нижнее крепление амортизатора и тормозной шланг, также потребуются ключи для прокачки тормозной системы. Выполнять работы удобней всего со смотровой ямы.

Разборка

На примере Opel Zafia B будет описан метод замены сайлентблоков задней балки без полного снятия балки.

1. Ослабьте гайку крепления сайлентблока к кронштейну.
2. Открутите гайки крепления кронштейна к кузову автомобиля.
3. Вытащите болт крепления и сам сайлент. Не забудьте пометить, как располагался сайлентблок относительно кронштейна! Операции №1-3 следует проделать и со второй стороной.
4. Поднимите заднюю часть автомобиля домкратом и зафиксируйте на упорах. Балка должна немного опуститься, после чего у вас появится простор для выпрессовки.

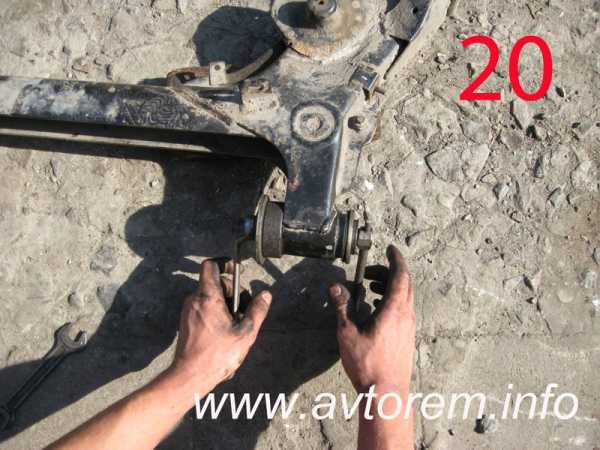

5. Соберите съемник таким образом, как это показано на фото и видео. Суть выпрессовки в том, чтобы удерживанием болта с одной стороны и закручиванием гайки со второй стороны создать необходимое усилие для выхода сайлентблока из посадочного места. На видео мастер засверливает внешнюю обойму резинового демпфера, ослабляя тем самым внутреннее натяжение. Но обратите внимание, что внешняя обойма имеет утолщение, позволяющее аккуратно просверлить отверстие. В случае с большинством изделий у вас подобный трюк не получится.

Запрессовка и сборка

Тщательно очистите посадочное место в балке. Лучше всего применить металлический ершик для дрели, но подойдет и обычная щетка с металлическими волокнами. Перед запрессовкой обильно смажьте посадочное место моторным маслом либо другой консистентной смазкой. Поскольку резиновый демпфер находится в металлической оправке, то технические жидкости не причинят ему вреда и никак не повлияют на ресурс. Со стороны запрессовки рекомендуем снять небольшую фаску на внешней обойме – так деталь лучше зайдет в посадочное отверстие.

Для запрессовки подойдет все тот же съемник. В качестве оправки для запрессовки можно использовать обойму из-под старого сайлентблока. Если у вас нет подходящих оправок, то в качестве упора можно вырезать квадрат толщиной 3-4 мм. В таком случае в конце запрессовки резиновый демпфер упрется в упорную пластину. Чтобы запрессовать деталь заподлицо, под пластину нужно будет что-то подложить.

Обязательно следите за тем, чтобы сайлентблок заходил без перекосов!

При необходимости соосность можно поправить, аккуратно ударяя по оправке с выступающей стороны молотком.

При установке кронштейна для поднятия и направления балки нужно будет направить балку в посадочное место вручную либо с использованием домкрата. Возможно, достаточно будет опустить кузов. В любом случае ориентироваться нужно по месту и сложившейся ситуации. Изначально все болты и гайки необходимо только наживить, затем закрутить болты крепления кронштейна. После чего можно опустить автомобиль на колеса и зажать болт крепления сайлентблока. Болт должен закручиваться, только когда автомобиль стоит под собственным весом на земле – это очень важно!

Замена сайлентблоков с полным снятием балки

Ниже на видео вы можете увидеть процесс замены сайлентблоков с полным снятием задней балки. Неудобство такого метода в том, что нужно отсоединять тормозной шланг, так как его длины не хватит для полного опускания балки. Разумеется, после замены необходимо будет заново залить тормозную жидкость и прокачать тормоза, что в одиночку сделать довольно сложно.

autolirika.ru

Замена сайлентблоков задней балки на автомобиле Daewoo Lanos, Daewoo Sens, Chevrolet Lanos Zaz Lanos, Zaz Chance, Daewoo Nexia, Opel Kadett

Сайленблоки задней балки на автомобилях Daewoo Lanos ( Дэу Ланос ), Daewoo Sens ( Дэу Сенс ), Chevrolet Lanos ( Шевролет Ланос ), Zaz Lanos ( Заз Ланос ), Zaz Chance ( Заз Шанс ), да можно добавить и Daewoo Nexia ( Дэу Нексия ) с Opel Kadett ( Опель Кадет ) ( так как сайленблоки на них одинаковы и сам процесс их замены на этих авто отличается в мелочах) довольно надежные и долговечные детали подвески. «Выхаживают» и 70 000, 80 000, 90 000 км, а в некоторых случаях и больше, по нашим, мягко говоря, не комфортабельным дорогам. Но как говорится, нет ничего вечного. И приходит конец и данным сайлентблокам. Так что, при появлении характерного стука или скрипа в задней части авто, наряду с амортизаторами и подшипниками, проверяем так же и состояние сайлентблоков задней балки. И если заметили, что целостность сайленблока нарушена (внутренняя или наружная втулка сайлентблока оторвана от резины ), то решаем как и где провести их замену.

Так как эта работа довольно трудоемкая, то принять решение менять сайлентблоки самому или обратится за помощью к мастерам, Вы сможете после прочтения этой статьи.

Сразу можно сказать, что замену сайлентблоков задней балки на автомобиле Daewoo Nexia ( Дэу Нексия ) и Opel Kadett ( Опель Кадет ) можно провести не снимая балку полностью. Но вот на автомобилях Daewoo Lanos ( Дэу Ланос ), Daewoo Sens ( Дэу Сенс ), Chevrolet Lanos ( Шевролет Ланос ), Zaz Lanos ( Заз Ланос ), Zaz Chance ( Заз Шанс ) замену лучше проводить на снятой балке с автомобиля. Это связано с особенностью строения кузова Ланоса. Имея в своем арсенале необходимый инструмент и обладая некоторыми навыками, Вы, конечно же, можете попробовать заменить сайлентблоки на месте, но…. Решат Вам. Я, например, балку снимаю вследствие нескольких причин. Одна из главных, это то, что выбить ( выпрессовать ) сайлентблок на машине очень трудно и не удобно. Надеяться на то, что сайлентблок будет в хлам разбит и выпадет из проушины сам, не приходится. Ну и, в крайнем случае, замену сайлентблоков можно приурочить к замене, например, задних пружин, задних тормозных шлангов, амортизаторов, втулок стабилизатора…. И вся проделанная работа, по замене каких-то небольших и незаметных сайлентблоков, уже не будет казаться такой огромной и бесполезной.

Теперь по существу. О чем следует подумать в первую очередь, при желании заменить сайлентблоки своими руками.

Первое, покупка или самостоятельная сборка (подборка) съемника сайлентблоков. Без него Вы не сможете выпрессовать и потом запрессовать сайлентблок в балку. Можете его купить или же сделать его своими руками. Думаю, посмотрев фотографии ниже, Вы сможете увидеть, как он выглядит, и понять, как он работает. Если в вкратце, то съемник состоит из – длинного болта с гайкой, набор шайб и втулок определенного размера. Точные размеры я сейчас не привожу, так как подборку Вы сможете сделать самостоятельно.

Второе, это обжимы или заглушки тормозных шлангов. Чтобы избежать значительных потерь тормозной жидкости и в будущем сэкономить время на прокачке тормозов, об этих приспособлениях лучше подумать сразу. Посмотрев на фото, Вы увидите, что для этих целей я использую тиски-обжимы для тормозных шлангов и резиновые колпачки для тормозных трубок.

Третье. Специальные ключи для откручивания штуцеров тормозных трубок. Поверьте, без наличия этих ключей лучше тормозные трубки не трогать.

И четвертое. Работу по замене сайлентблоков задней балки на автомобиле Daewoo Lanos ( Дэу Ланос ), Daewoo Sens ( Дэу Сенс ), Chevrolet Lanos ( Шевролет Ланос ), Zaz Lanos ( Заз Ланос ), Zaz Chance ( Заз Шанс ), Daewoo Nexia ( Дэу Нексия ), Opel Kadett ( Опель Кадет) следует проводить на смотровой яме или подъемнике. В не зависимости, собираетесь Вы снимать балку полностью или же будете менять сайлентблоки на автомобиле.

Ну, про наличие монтировки, отвертки, молотка – кувалды, рожковых, накидных и торцовых ключей думаю можно не писать?!

Теперь давайте перейдем к рассмотрению самого процесса снятия задней балки и последующей замены на ней сайлентблоков в автомобилях Daewoo Lanos ( Дэу Ланос ), Daewoo Sens ( Дэу Сенс ), Chevrolet Lanos ( Шевролет Ланос ), Zaz Lanos ( Заз Ланос ), Zaz Chance ( Заз Шанс ). Думаю, что владельцам автомобилей Daewoo Nexia ( Дэу Нексия ) и Opel Kadett ( Опель Кадет ) тоже будет интересно ознакомится с дальнейшим содержанием этой статьи. Так база этих автомобилей практически одинаковая и процесс замены почти такой же. Просто фотографии и описание по замене были сделаны на примере Ланоса.

Дальше по пунктам:

Загоняем автомобиль на смотровую яму, оставляем «на скорости» и устанавливаем антипокатные упоры под передние колеса. Распускаем колесные болты. Лезем в яму и раскручиваем, но не вынимаем болты крепежа балки к кузову (фото 1).

Откручиваем, и вынимаем из проушины болты крепежа амортизаторов (фото 2 и фото 3).

Вынимаем скобу фиксатор тормозного шланга и при помощи специальных ключей откручиваем штуцер тормозной трубки. Рассоединяем тормозной шланг и трубку, предварительно его пережав. Одеваем на конец трубки резиновый колпачок (смотрим фотографии 4,5,6,7). Отсоединяем тормозные трубки и троса ручника от задней балки (фото 8,9,10 ).

Немного опускаем гайки крепежа цапфы к задней балке, предварительно смочив резьбы маслом или тормозной жидкостью (фото 11)

После чего, с двух сторон, немного подымаем кузов автомобиля домкратами. И для того, чтобы снять колесо, придется приподнять край балки, например домкратом-трацеей. Когда колесо снято, можно полностью откручивать гайки цапфы и снимать ее вместе с тормозным барабаном и колодками. В этот момент особое внимание следует уделить тормозным трубкам, так как их можно легко поломать. Далее медленно опускаем домкратом край балки и вынимаем пружину. Аналогично разбираем другую сторону. Смотрим фотографии 12,13,14.

Когда пружины сняты, можем по очереди вынимать болты крепежа балки к кузову и снимать балку. Балка снята, и теперь можно рассмотреть в каком состоянии сайлентбоки. Если резина сайлентблока оторвалась от наружной обоймы, то можно смело брать кувалду и наставку, и начинать выбивать (фото 15). Или же съемником выпресовывать резину с внутренней втулкой и после чего приступать к извлечению наружной части сайлентблока с проушины балки. Для этого будет достаточно позагинать края втулки и выбить ее (фото 16) или просто распилить ее ножовкой.

В случае если резина оторвана не полностью или оборвана только внутренняя втулка, тогда можно при помощи зубила позагинать края сайлентблока с обоих краев. После чего, съемником выдавить сайлентблок (фото 17).

Установка сайлентблока.

Перед тем как запрессовывать сайлентблок, проушину и сам сайленблок следует смазать маслом. После чего вставить его в балку в определенном положение, что обеспечит его правильную работу. Смотри фотографии 18 и 19. После этого, съемником запрессовываем сайлентблок в проушину балки до упора, фото 20.

Вот и все!

Сборку проводим в обратной последовательности. Болты крепления задней балки необходимо затягивать на автомобиле, полностью стоящем на земле. Так же не забываем прокачать тормоза.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

www.avtorem.info

сайлентблоки задней балки, В3 | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

Что такое сайлентблок? Это две металлические втулки, сваренные между собой резиной. И диагностика их состояния проста: если наблюдается отрыв резины от метала, сайлентблок неисправен, и его нужно менять.

К сожалению, на Ауди80 в кузове В3 сайлентблоки очень небольшого диаметра, и ресурс их весьма ограничен, особенно по нашим дорогам. И  если задние амортизаторы неисправны, или плохо работают, то отрыв произойдёт очень быстро.

Рассмотрим процедуру самостоятельной замены. Удобнее всего эту работу производить на подъёмнике, но при большом желании сэкономить, можно извернуться и на земле, с помощью большого домкрата.

-тщательно очистить резьбовую часть болтов крепления, желательно заблаговременно пролить WD40

-откручиваем гайки, вынимаем болт крепления реактивной тяги (с правой стороны по ходу движения), вынимаем болты крепления задней балки

-потянув за барабан в сторону заднего бампера, вытягиваем балку из кронштейна крепления, и тянем его вниз. Фиксируем, поставив какой-нибудь упор между кузовом и балкой.

-выковыриваем остатки резиновой оставляющей сайлентблока. В зависимости от степени изношенности, она может вывалиться сама, а может потребовать вырезания или выдавливания.

-в балке остаётся наружняя обойма.

-что бы её вынуть, придётся взять ножовку и распилить

-краешек распиленной обоймы поддеваем плоской отвёрткой, и загибаем.

-остаётся только поддеть кончики, и выбить.

-обрабатываем посадочное место круглым напильником

-для запрессовки нового сайлентблока желательно изготовить приспособление. Её легко сделает любой токарь, если дать для образца новый сайлентблок

-в крайнем случае можно обойтись и подручными предметами. Главное – иметь длинный и надёжный винт

-слегка смазываем посадочное место в балке. Прикладываем сайлентблок, соблюдая правильную ориентацию

-и – задавливаем.

Края сайлентблока не должны выступать ни с той, ни с другой стороны балки.

-запрессовав сайлентблоки, убираем упоры, и вставляем балку обратно, в кронштейны.

-убеждаемся, что резьба на болтах не пострадала (при необходимости меняем болты), слегка смазываем их графитной смазкой, вставляем на места и наживляем гайки.

-Внимание! Затягивать гайки можно только в нагруженном положении балки. То есть, или машина должна стоять на колёсах, или организовать упор под балкой, и опустить кузов.

Рекомендую немного разориться, и купить оригинальные сайлентблоки, а так же оценить состояние задних амортизаторов, и при необходимости — заменить и их

remontvw.spb.ru
