Распиновка iso разъема автомагнитолы: Распиновка ISO разъема автомагнитолы | 2 Схемы

Дэу нексия штатная магнитола распиновка

Daewoo Nexia «Ксю черри ㋡» › Бортжурнал › Замена магнитолы. Часть 2 (поиск постоянного плюса)

Все, надоело,

постоянно начинать крутить диски с начала, флэху с начала, настройки всегда по дефолту… Все надо искать его… постоянного плюса…

Началось

все как обычно, вчера приехал домой и что-то не захотелось идти домой, думаю вот оно время для поисков. Зашел за мультиметром и в бой. Снимаем рамку вокуг, 4 болта магнитолы и вот они провода разъемы. Когда менял магнитолу видал остатки проводов от штатной в гофре, ну и стал искать там. Первым делом нашел красный провод с желтой полосой, все говорит о том что это плюс, да так и есть 12,6 на на вольтметре, зажигание выключено. Минус замкнул на железо вокруг.

На всякий

пожарный сходил до дома, сверил распиновку разъема тк электрика не шутка.) Было дело повалил дым из торпеды на учебке, когда я был за рулем, хватило. Так же дома был найден многожильный кабель на удлинение.

Уже в машине

мне стало интересно откуда же идут те самые плюсы, что подключены сейчас. Разобрал пепельницу и панель у вокруг ручки, оказывается все идет от прикуривателя, м дя, что же не от штатных то проводов? Да еще и ужаснулся, смазка ручки КПП, можно сказать, отсутствует, и черная кучка сухой грязюки лежит внизу…
Чем бы смазать? Грфитка покатит?
Литола нету =(

Ладно

отвлеклись, лепим, удлиняем и получаем результат, все как обычно по колхозному на скрутках.

Проверяем

и о чудо все настройки сохраняются все работает, но есть одно но, саб так и не запел почему то =( Сначала грешил на глюк магнитолы, тк в ней можно отключить RCA, но теперь все понятно дело не в ней. Но чуть помыслив, вспомнив распиновку, прозвонив контакты на сабе, до меня потихоньку начало доходить. Опять бегом домой сверять свои идеи с гуглом.

Установка новой магнитолы

Установить новую магнитолу будет немного сложнее, в случае, если вы используете неоригинальную модель. Тут существует два возможных варианта. В первом случае, можно будет заказать специальную рамку-салазки, известную под каталожным номером 96254552. На ней уже есть штатные штырьки и уши. Цена вопроса за рамку и переходник под кабели составляет всего лишь 15 долларов США. Подключение происходит, в таком случае, практически так же, как и демонтаж старого головного устройства.

Если же вы решили воспользоваться вторым способом, то будьте готовы к тому, что старый приёмник придётся использовать как переходник. Для этого, полностью разберите магнитолу и откусите соответствующий разъём на его плате, оставив при этом ножки, чтобы припаять в дальнейшем его к проводам новой магнитолы по схеме. Главное, это не забыть о надёжной изоляции проводов, так как при свободном их движении возле печки, присутствует довольно высокий риск короткого замыкания. Чем это чревато – вы и сами знаете. Для того чтобы проверить качество подключения и изоляции, проведите пробное включение ещё не установленной магнитолы.

Главное, что нужно знать, так это то, что при выключенном зажигании, настройки часов и станций не должны сбиваться. Для этого нужно подключить BACK UP B+ и ACC B+, первый из которых отвечает за постоянное питание, а второй – лишь за питание во время работы.

Теперь переходим к модификации металлического корпуса головного устройства. При помощи ножниц по металлу отрезаем от него боковые стороны, чтобы на отрезанной части оставались лишь «ушки», предварительно отогнутые, а также маленькие медные штырьки. Все небольшие выштамповки, которые нам уже не нужны, выравниваются посредством постукивания обычным молотком. При необходимости, закрепите их скотчем.

Проверьте, всё ли хорошо подходит и устанавливается. Если всё в порядке, можно начинать высверливать дырки для надёжного крепления боковин. Используются комплектные с магнитолой саморезы. Теперь осталось только подключить провода и собрать всё вместе.

Разъем автомагнитолы Daewoo: качественная замена и быстрая установка

Разъем автомагнитолы Daewoo

Разъем автомагнитолы Daewoo станет темой этой статьи. Современные автомобильные магнитолы являются не только компактными устройствами, но также и не вызывают сложностей с процессом установки, однако, каждое дело требует должных знаний и навыков. Разъем автомагнитол Daewoo не является исключением из общепринятых правил.

Алгоритм верного демонтажа прежнего разъёма автомагнитолы

В классической инструкции демонтажа автомагнитолы и её разъёма говорится, что первым этапом после откручивания болтовых креплений является следующее:

Примечание. Описанным выше способом фиксационную раму снимать нельзя, так как это выраженно поцарапает и без того хрупкий пластик, а впоследствии царапины нельзя будет ликвидировать. Поэтому, вначале достаточно просто потянуть в свою сторону сильными и плавными усилиями маску.

Автомагнитола daewoo разъём

Примечание. Регулирующие защелки переключателей фар расположены на проводах, а именно в их верхней части. Необходимо просто вынуть соответствующие колодки миниатюрных размеров по направлению к водителю. И только теперь, можно свободно и безопасно извлечь фиксационную рамку черного цвета.

Непосредственно сам алгоритм процесса установки автомагнитолы Daewoo и её разъёма

Разъемы автомагнитол daewoo

Ниже приводится подробный алгоритм:

Два наиболее практически эффективных варианта замены автомагнитолы в случае использования неоригинальной модели. Ниже представляем два варианта замены головного аппарата. Оба метода очень эффективны. Первый вариант:

Разъемы для автомагнитол daewoo

Примечание. Крайне важно помнить о необходимости обязательного проведения абсолютной изоляции проводов, так как, если они будут находиться в нефиксированном состоянии, то рано или поздно произойдет внутреннее короткое замыкание.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы
Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

Основные преимущества описанной выше сборки

Примечание. Крайне важно соблюдать все пункты, указанные в инструкции, так как они позволят быстро и эффективно выполнить замену автомагнитолы и её разъёма за небольшой промежуток времени и, что весьма значимо – качественно. При этом не придётся выкладывать солидные финансовые средства автомастерской, так как весь этап работ производится исключительно за счёт приложения собственных усилий.

При покупке автомагнитолы нужно помнить о:

Видео обзор и фото – материалы помогут закрепить представленную информацию. Пошаговая инструкция, в которой описывается замена автомагнитолы своими руками, может быть найдена и в других статьях нашего сайта.

Источник

Peter-sinborisa › Блог › Электросхемы Daewoo Nexia

Запись непостоянная, редактируемая В основном для себя любимого, схемы для Н100

(до2008)

***Лампы применяемые в авто и свечи

*** Замок зажигания и разгрузка контактов 30-15

*** Приборы освещения с «разгрузкой фар»

Учитывая замену проводки фар на 1,5кв.мм и установленном корректоре

*** Дневное освещение, габариты, подсветка номера, бибикалка

*** Фонарь бардачка, прикуриватель, часы, плафоны салона и багажника

*** ПТФ, Стоп сигнал, лампы ЗХ

*** Обогрев стекла + обогрев зеркал

*** Электрозеркала, привод, обогрев, подсветка «привет»

*** Центральный замок, Магнитола

*** Стеклоочиститель и схема реле (серое большое без микросхемы), 2 взмаха в режиме омывателя

Комментарии 34

Только где вентилятор охлаждения радиатора?

Спасибо. Только увидел

Хорошие схемы. Класс!

Это конечно невероятно но я так и не нашол решения проблемы с этой с%@&ой стрелкой, в самом деле предётся подходить диодик(((

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Установка магнитолы на Дэу Матиз своими руками

Во время движения мало какой водитель любит слушать звук мотора. Большинство предпочитают включить магнитолу и наслаждаться любимыми песнями. Не во всех авто с завода установлен приёмник, поэтому некоторым приходиться добавлять это устройство самостоятельно.

Для того, чтобы установить магнитолу на Дэу Матиз, помимо стандартных инструментов потребуются винты, свёрла, ножницы по металлу, паяльник. Если у вас установлена магнитола, то сперва нужно провести её демонтаж. Напомним, что в предыдущей статье мы рассказывали как заменить масло в автоматической коробке передач Дэу Матиз своими руками.

Для начала нужно выкрутить болты. Потом с усилием тянуть маску на себя. Многие вместо этого шага поддевают чёрную рамку с помощью отвёртки, но этого делать нельзя, так как вы можете повредить деталь или поцарапать её. Вытаскивайте маску, пока не пролезет рука. Дотянитесь до переключателей аварийной сигнализации и противотуманок. Вытяните колодочки.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

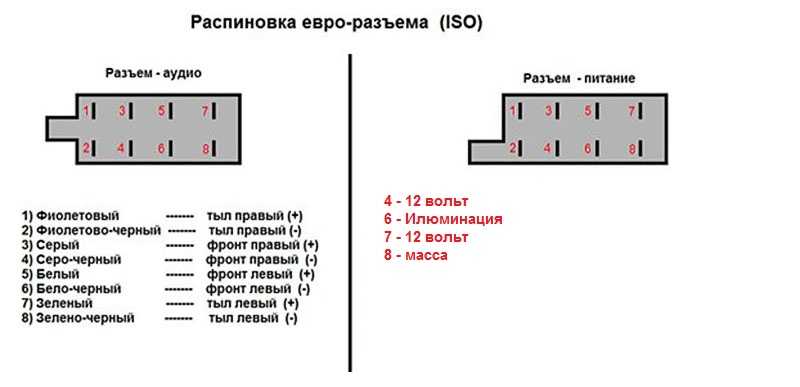

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

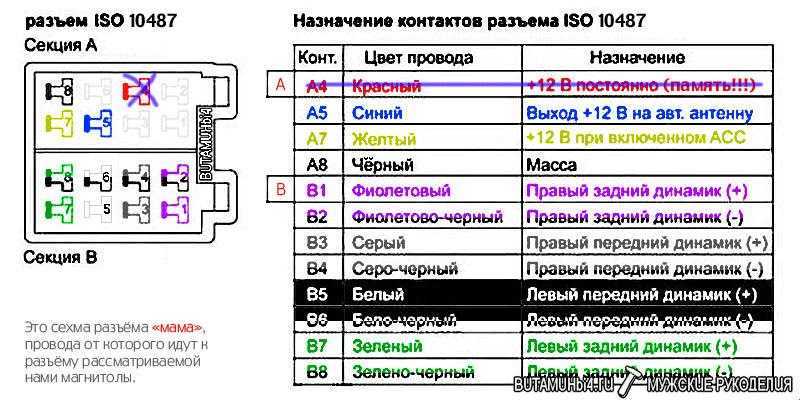

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Daewoo Matiz Golden МОТЬ › Бортжурнал › Замена штатной кассетной магнитолы Daewoo Matiz

С машиной досталась штатная кассетная магнитола Clarion. Автомобиль 2007 года выпуска. Не нашел достаточно полных мануалов по замене, решил запилить свой, может кому будет полезно. Больше всего до разборки панели меня интересовал момент, съемные ли крепления на штатной магнитоле… видел в некоторых отчетах монолитный корпус магнитолы с ушами и приходилось колхозить или приобретать кронштейн салазки (его каталожный номер 96254552). Дак вот, касаемо кассетной магнитолы вот такой
Крепления съемные, и их реально переставить на другой девайс, думаю без доработок.

Правда в моем случае пришлось просверлить дополнительное отверстие в креплении, т.к. купленное мной устройство именуемое «Автомобильные ресивер» короче обычной магнитолы в два раза, за счет отсутствия привода CD, но это все тонкости.

Плюсы и минусы такого метода: плюс — не надо ничего переделывать, минус — если понадобится снять магнитолу, придется разбирать консоль.

Теперь сам процесс: Откручиваем 5 саморезов крепящих центральную консоль, 4 в районе приборной панели (для верхних лучше подойдет короткая отвертка, будет удобнее), один в углублении под магнитолой. Далее снизу начинаем тянуть консоль на себя, сдернуть с защелок довольно трудно. Отцеплять разъемы кнопок я не стал, просто отвел консоль в сторону. Откручиваем 2 самореза по бокам

Вынимаем магнитолу, отцепляем два разъема и антенну.

Вообще, есть переходник на стандартный ISO, мне он не подходил т. к. новый мафон обладал собственным разъемом, его я и использовал, ампутировав штатные.

Распиновка разъемов: Разъем А (серый) питание 1. Пустой 2. Пустой 3. Пустой 4. Back Up — Оранжевый — Постоянный плюс 5. Пустой 6. ILLUMI — Коричневый с белой полосой (не подключал) 7. ACC — Желтый — Плюс при включении зажигания 8. GNG — Черный — Масса

Провод коричневый с белой полосой маркированный ILLUMI мне подключить было не куда, а вообще на других устройствах он служит для подачи питания в режиме ожидания, для отображения например, часов.

Разъем B (коричневый, выходы на динамики) 1. Задний правый (+) — Синий 2. Задний правый (-) — Синий с белой полосой 3. Передний правый (+) — Зеленый с черной полосой 4. Передний правый (-) — Зеленый с серой полосой 5. Передний левый (+) — Серый 6. Передний левый (-) — Коричневый с зеленой полосой 7. Задний левый (+) — Коричневый 8. Задний левый (-) — Желтый

Получилось как то так

По традиции, собираем все в обратном порядке, аккуратнее с кнопкой сброса временного пробега на приборке. И конечный результат

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Характеристики ClarionIdas

Наиболее простая и функциональная модель автомагнитолы, обладает лишь основными функциями и возможностями. Типоразмер устройства 1 DIN, устанавливается в штатное место под магнитолу в DaewooMatiz. Есть возможность прослушивания радиостанций в FM и AM диапазонах, с предустановкой 18 и 6 каналов соответственно.

Поддерживается воспроизведение музыкальных файлов форматов CD-Audio, MP3, WMA с CD-дисков R и RW типа. Воспроизведение DVD дисков устройством не поддерживается, как и воспроизведение более нового типа дисков — BlueRay. Данные о воспроизводимых композициях и другая актуальная информация выводятся на небольшой монохромный экран.

Магнитола ClarionIdas

Качественное и громкое звучание в устройстве обеспечивает встроенный четырехканальный усилитель мощностью по 50 Ватт на каждый канал, для настройки воспроизводимых частот предназначен двух полосный эквалайзер. Управление устройством производится посредством кнопок на передней панели магнитолы или с помощью инфракрасного пульта дистанционного управления. Управление магнитолой кнопками на руле, разработчиками устройства не предусмотрено. В виде дополнения есть возможность подключения блютуз адаптера BLT370.

Штатная ClarionIdas

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Статьи — Распиновка разъемов магнитол StarSonic

Главная → Статьи → Распиновка разъемов магнитол StarSonic

Основной разъем (питание и звук)

По просьбам наших клиентов приводим распиновку основного разъема магнитол StarSonic (также бренд Premier).















1. GROUND Земля (-12В)
2. ACC Питание +12В (к замку зажигания)
3. SMALL LIGHT Подсветка +12В (к габаритным огням)
4. AUTO ANTENNA К активной антенне или усилителю (питание)
5. RR+ Правый задний динамик (+)
6. FR+ Правый передний динамик (+)
7. FL+ Левый передний динамик (+)
8. RL+ Левый задний динамик (+)
9. PERMANENT 12V Постоянный +12В (к аккумулятору)
10. BREAK К датчику парковки (на землю, если хотите смотреть видео и во время движения) / «Земля» управления на руле (Premier)
11. CAMERA Активация режима камеры заднего хода (+12В во время движения назад) / KEY1 управления на руле (Premier)
12. KEY2 управления на руле (Premier)
13. RR- Правый задний динамик (-)
14. FR- Правый передний динамик (-)
15. FL- Левый передний динамик (-)
16. RL- Левый задний динамик (-)

Дополнительные разъемы (видео/аудио)

Нас также спрашивают распиновку дополнительных разъемов популярной магнитолы Toyota 9174 GPS, расположенных внизу справа, если смотреть на магнитолу сзади. Приводим фото этих разъемов и их распиновку.















Разъем левый: 18 pin, аудио:

1. Subwoofer OUT GND
2. Front RCA OUT RIGHT
3. Front RCA OUT GND
4. Back RCA OUT RIGHT
5. N/C
6. N/C
7. AUX Audio IN RIGHT
8. N/C
9. N/C
10. Subwoofer OUT
11. Front RCA OUT LEFT
12. Back RCA OUT GND
13. Back RCA OUT LEFT
14. N/C
15. AUX Audio IN GND
16. AUX Audio IN LEFT
17. N/C
18. N/C

Разъем правый, 20 pin, видео:

1. Video OUT 1
2. Video OUT 1 GND
3. N/C
4. N/C
5. AUX Video IN GND
6. Backsight Camera Video IN GND
7. N/C
8. N/C
9. N/C
10. N/C
11. Video OUT 2
12. Video OUT 2 GND
13. AUX Video IN
14. Backsight Camera Video IN
15. N/C
16. N/C
17. N/C
18. N/C
19. N/C
20. N/C

В некоторых комплектациях в видеоразъеме также присутствует разводка шести проводов кабеля для подключения iPod. Ее мы здесь приводить не будем, потому как она имелась в разных вариантах.

Если в комплекте с магнитолой идет активная антенна, наклеиваемая на любое неподвижное стекло, то ее необходимо подключать следующим образом: провод с клеммой «под болт» необходимо подключить на корпус (это -12В питания антенны), а провод с П-образной клеммой — в пенал предохранителя красного провода ACC к контакту, ближнему к самой магнитоле (это +12В питания антенны).

Распиновка стандартного разъема ISO:

© 2012-2013 «Mediasaloon». Все права защищены. Ссылки на оригинал обязательны.

распиновка,  Starsonic,  Premier,  ISO

29.03.2012, 19544 просмотра.

Положение выводов проводки ISO автомобильного радиоприемника

Перейти к навигации перейти к содержанию

Искать:

На этой странице приведены рекомендации по подключению автомобильного радиоприемника Mini ISO и ISO. Обычно используется только на автомобилях до 2005 года, с этого момента вместо них используются соединения Quad Lock.

соединений для блока C Mini ISO — левая сторона, используется желтая заглушка



	1) Линейный выход Левый задний +	4) Линейный выход Левый передний
	3) Линейный выход Земля/Земля	6) Переключенный плюс для усилителя
	2) Линейный выход справа сзади +	5) Линейный выход справа спереди



соединений для блока C – В центре, используется зеленая вилка

	7) ТЕЛ. +ве	10) ЕСА
	9) МОЖЕТ Низкий	12) ТЕЛ. -ве
	8) МОЖЕТ Высокая	11) РЭМ

7 – Сигнал аудиовхода телефона – ТЕЛ +ve
8 – Второй дисплей, ЧАСЫ (для радиостанций с шиной данных CAN Высокий)
9– Второй дисплей, ДАННЫЕ (для радиостанций с шиной данных CAN, связь CAN Low)
10 – Второй дисплей, ENA (не назначен для радиостанций с шиной данных CAN) связь)
11 – Дистанционное управление, REM (не предназначено для радиостанций с шиной данных CAN связь)

12 – Сигнал аудиовхода телефона – TEL
Выше на основе VW Symphony 2, не применимо ко всем соединениям этой схемы.

соединений для блока C — CD-чейнджер с правой стороны, используется синяя вилка

	13) Данные в	16) Электропитание	19) Левый канал положительный
	15) Часы	18) Левый и правый канал Земля
	14) Выход данных	17) Сигнал управления	20) Правый канал положительный

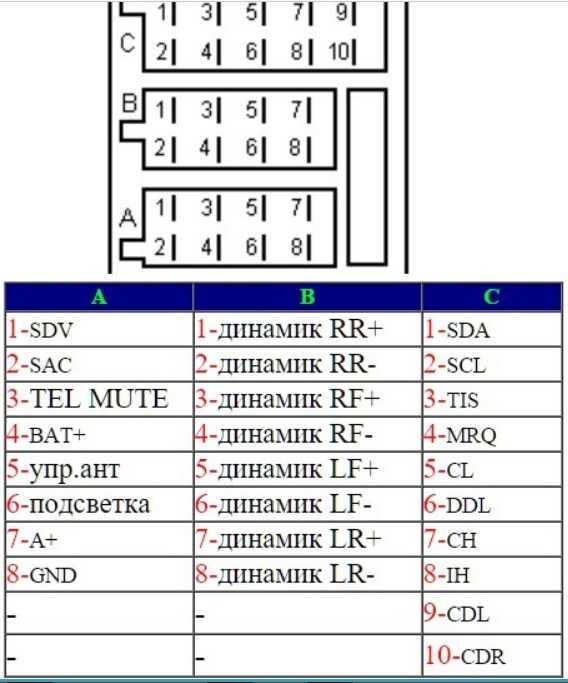

Соединения для блока А – Мощность ISO

	1) Не используется	3) Не используется	5) Выход +12 В Синий	7) Аккумулятор + красный
	2) Не используется	4) Зажигание +12 В Желтый	6) Освещение Оранжевый	8) Земля Черный



Соединения для блока B — Динамики ISO

	1) Правый задний + фиолетовый	3) Правый передний + серый	5) Левый передний + белый	7) Левый задний + зеленый
	2) Правый задний — фиолетовый/черный	4) Передний правый — серый/черный	6) Передний левый — белый/черный	8) Левая задняя — зеленый/черный





Нравится:

Нравится Загрузка. ..

Валюта £ GBP€ EUR$ USD

Распиновка автомобильного радиоприемника Iso

Dave DelamereЗа 16 лет работы консультантом Crutchfield я помог тысячам клиентов выбрать подходящее оборудование для их приложений. Я быстро понял, какие проблемы они хотят решить, и что им нужно знать, чтобы добиться этого. В 2013 году я присоединился к творческой команде в качестве писателя для наших категорий мобильного аудио. Я до сих пор провожу бесчисленные часы разговоров с нашими клиентами, когда изучаю новые продукты. Несколько лет назад я начал наш внутренний проект «Дни демонстрации», в рамках которого я регулярно устраиваю демонстрации продуктов.

Эти демонстрации дают нашим консультантам еще больше возможностей увидеть, услышать и потрогать многие домашние и автомобильные аудиосистемы, которые мы продаем. На самом деле, я часто обращаюсь к консультантам за помощью в сборке этих демонстраций, чтобы добавить к их реальному опыту установки оборудования. Мне всегда нравилось играть с электроникой и стереооборудованием — от настройки стереосистемы до вечеринку, чтобы решить некоторые проблемы с аудио/видео в доме нашей семьи. Мне никогда не приходило в голову, что мне посчастливится продолжать зарабатывать этим на жизнь. Подробнее о Дейве. Начал в Кратчфилде в 1997.

Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов. Ежегодно посещает десятки обучающих мероприятий для поставщиков.

Автор десятков статей для Crutchfield и сотен презентаций автомобильной и профессиональной аудиотехники. Является одним из наших специалистов по установке с сотнями часов опыта установки автомобильных аудиосистем и настройки домашнего аудио/видеооборудования. Еще от Дэйва Деламера. Хотя они могут выглядеть как своего рода разноцветная тарелка для макарон, жгуты проводов помогут вам подключить новую автомобильную стереосистему к проводке вашего автомобиля. В этой статье мы расскажем о различных типах жгутов и адаптеров, которые предлагает Crutchfield, и о том, чем они могут быть полезны при установке новой автомобильной стереосистемы. Мы также коснемся некоторых других типов адаптеров, которые могут понадобиться для установки. другое звуковое оборудование. Жгуты проводов для автомобильных стереосистем У каждого автомобиля своя история проводки.

Иногда у вас есть выбор ремней безопасности, которые подходят для вашей машины. В других случаях вам может понадобиться более одного жгута для завершения установки. Наши клиенты часто называют их «жгутами проводов Crutchfield», но на самом деле они поставляются несколькими разными производителями. Мы просто стараемся убедиться, что вы получите то, что вам нужно, когда вы ходите по магазинам с нами. Основной жгут проводов Представляет собой наиболее распространенный тип жгутов проводов. Они предлагают соединения для силовых и акустических проводов. Они также могут включать соединения для проводов заземления и освещения новой стереосистемы. Используя схему подключения, которую поставляет Crutchfield, эти жгуты позволяют вам сопоставить провода для каждого соединения со жгутом проводов новой стереосистемы.

Как только это будет сделано, вы подключите другой конец жгута проводов к разъему проводки вашего автомобиля (тот, который был подключен к заводскому радиоприемнику). Использование заводского разъема проводки стереосистемы вашего автомобиля является ключом к установке новой стереосистемы без повреждения электроники вашего автомобиля, особенно в современных автомобилях, которые мы обсудим далее. способ. Таким образом, жгуты должны были развиваться, чтобы обрабатывать сложную проводку и информацию о данных, которые используют современные автомобили. Соединения на расстоянии В некоторых автомобилях вам необходимо подключить жгут проводов не за радиоприемником. Отличным примером является обычная версия Ford Taurus, где заводской усилитель и радиотюнер расположены в багажнике автомобиля. Эти жгуты часто состоят из базовой схемы проводки, в которой провода достаточно длинные, чтобы добраться до необходимого места назначения.

Распиновка автомобильного радиоприемника Программное обеспечение Iso

В случае Taurus адаптер включает в себя 20-футовый провод динамика для доступа к багажнику. Подключите новое радио в обход заводского усилителя Стереосистема автомобиля иногда имеет отдельный усилитель, и при установке нового ресивера вам, как правило, необходимо подключить провода динамика нового стерео к выходной секции заводского усилителя. Эти жгуты обхода усилителя позволяют использовать мощность новой автомобильной стереосистемы для управления динамиками, не полагаясь на заводское питание. Эти жгуты, как правило, более доступны по цене, чем адаптеры для интеграции усилителя (см. в удаленном месте, например, под сиденьем или в багажнике. Заводские комплекты интеграции усилителей могут включать регуляторы усиления для уменьшения искажений. Держите заводской усилитель в рабочем состоянии Многие жгуты проводов позволяют сохранить заводской усилитель вашего автомобиля при замене штатного радиоприемника. Они включают соединения, которые напрямую связывают выходы вашей новой автомобильной стереосистемы со входами заводского усилителя. Таким образом, вы будете использовать заводское питание для своих динамиков, а не питание от вашего нового радиоприемника. быть дороже, чем байпасные жгуты выше.

Вы также можете увидеть модуль, подключенный к этим жгутам — они включают в себя настройки, которые позволяют вам правильно интегрировать выходы динамиков вашей стереосистемы и входы заводского усилителя, чтобы ваша музыка была чистой. Сохраните важные звуковые сигналы безопасности. Во многих автомобилях звуковые сигналы безопасности встроены в штатную радиостанцию. Когда вы замените это радио, эти предупреждающие звуки пропадут, и это опасно. Таким образом, эти автомобили требуют специального ремня безопасности, чтобы эти звуковые сигналы работали при установке новой стереосистемы. К счастью, эти жгуты также позаботятся обо всех основных стерео соединениях. Держитесь за заводские удобства, которые вы любите Современные автомобили включают в себя постоянно растущее число функций, встроенных в заводские радиоприемники, которые чрезвычайно усложняют проводные соединения. Они могут включать в себя такие элементы, как Ford SYNC®, GM OnStar®, Chrysler Uconnect®, а также элементы управления звуком на рулевом колесе для стереосистемы и телефона. чтобы эти функции работали с вашей новой стереосистемой. Некоторые интеграционные адаптеры, например, даже позволяют загружать программы для определенных приемников и транспортных средств, чтобы вы могли сохранить как можно больше заводских функций.

Этот пакет интеграции включает в себя комплект приборной панели, соединения и кронштейны для установки стереосистемы на Ford F-150. Пакеты, которые подключают и защищают вашу радиостанцию. Существуют также автомобили, которые имеют не только сложную схему проводки, но и уникальную компоновку приборной панели. Интеграционные адаптеры для этих автомобилей включают в себя как проводные соединения, так и индивидуальный комплект приборной панели для установки вашего нового приемника. Обычно они включают в себя почти все, что вам нужно для подключения приемника, его установки в приборной панели и сохранения многих полезных заводских функций, таких как как электронный климат-контроль. Дополнительные адаптеры для установки автомобильной стереосистемы Иногда жгут проводов не решает всех проблем, и для установки новой стереосистемы требуются дополнительные адаптеры. Они могут помочь с конкретным подключением или позволить сохранить заводскую функцию.

Антенные адаптерыМногие заводские антенные разъемы AM/FM просто вставляются в антенный порт на задней панели нового приемника. Однако некоторые автомобили имеют антенный разъем другой формы или являются частью усиленной антенной системы.

20-контактный разъем для автомобильной стереосистемы

В этих случаях для установки радио необходимо использовать антенный адаптер, чтобы вы могли поддерживать воспроизведение AM/FM-станций. Адаптеры управления аудиосистемой на рулевом колесеСовременные автомобили часто оснащены органами управления на рулевом колесе, чтобы вы могли безопасно управлять заводской аудиосистемой, не отрывая рук от руля. Эти функции включают в себя регуляторы громкости, отслеживание вперед/назад и управление вызовами в режиме громкой связи. В большинстве случаев эти элементы управления не будут работать после замены заводского радио.

К счастью, адаптеры управления на рулевом колесе помогают интегрировать эти элементы управления со многими новыми стереосистемами, поэтому вы можете продолжать использовать эти удобные элементы управления со своей новой стереосистемой. Узнайте больше об этих адаптерах в нашей статье. Жгуты проводов для динамиков Хотя они не помогают напрямую при установке автомобильной стереосистемы, предлагаемые нами жгуты проводов для динамиков позволяют использовать заводские провода динамиков для новых динамиков, точно так же, как жгуты для автомобильных стереосистем. Их вилки соответствуют заводским вилкам проводки динамиков в автомобиле, а другие концы надеваются на клеммы новых динамиков. Таким образом, вам не нужно прокладывать новый провод от магнитолы ко всем динамикам в вашем автомобиле или резать заводские провода. Эти адаптеры также предоставляются бесплатно при покупке автомобильных динамиков в компании Crutchfield. Как я узнаю, что мне нужно? Мы вам покажем! Вы можете воспользоваться нашими услугами или обратиться к одному из наших консультантов за помощью в выборе правильных ремней безопасности для вашего автомобиля.

Они также могут ответить на любые ваши вопросы об установке и дать вам некоторое представление о том, насколько это будет сложно — некоторые машины проще, чем другие. Вы можете связаться с ними по телефону 1-888-955-6000, через чат или по электронной почте.

Will from Phoenix Опубликовано 31.07.2016Где или у кого я могу приобрести жгут проводов, который позволит мне использовать мой заводской усилитель и сабвуфер для моего Chevy Tahoe 2000 года с заводским усилителем и сабвуфером не Bose? Я приобрел систему Pioneer в компании Crutchfield, и мне также был отправлен базовый установочный комплект, в который входил жгут проводов. Проблема в том, что у меня по-прежнему нет звука.

После некоторых исследований и устранения неполадок я обнаружил, что базовая проводка может не работать (не знаю, насколько это правда), если у меня есть заводской усилитель и сабвуфер. Спасибо!. Noah от Menifee Опубликовано 06.07.2016Привет, я купил один из этих адаптеров вспомогательного входа для своего проигрывателя компакт-дисков JBL 6 для своего Highlander 2007 (с навигацией). Я также купил базовый Y-кабель, чтобы можно было подключить навигацию. Теперь, когда я дважды нажимаю кнопку cd, как и на всех этих дополнительных адаптерах, он говорит, что нет диска. Вставка компакт-диска также не переключит его. Но когда я отключаю навигационный дисплей, двойное нажатие кнопки компакт-диска работает. Итак, возможно, это Y-адаптер или мне нужен другой дополнительный адаптер? Есть ли такой до 50 долларов? которые вы могли бы порекомендовать. Я заплатил за свой всего 22 доллара, и он звучит замечательно, несмотря на потерю дисплея. Спасибо. Александр Грабе из Кратчфилд Опубликовано 9/8/2015Билли, у вашей проблемы может быть множество причин. Хорошим первым началом было бы повторить шаги установки и перепроверить все ваши соединения, чтобы убедиться, что они безопасны. Любое прерывание сигнала от радиоприемника к динамикам приведет к их неправильной работе.

Если вы приобрели оборудование в компании Crutchfield, вы можете бесплатно позвонить в службу технической поддержки и получить помощь в устранении неполадок в вашей системе. Если вы приобрели оборудование в другом месте, вы все равно можете получить квалифицированную техническую поддержку Crutchfield — 90 дней всего за 30 долларов. Узнайте подробности у нас.

Александр Грабе из Кратчфилда Опубликовано 17.08.2015 Нэнси, розовый провод срабатывает на реле усилителя, которое подает питание на оранжевый провод на усилителе. Вы найдете информацию о проводке для вашего автомобиля в нашем. Используя жгут проводов 70-1858 с системой с восемью динамиками, вам необходимо убедиться, что провод дистанционного управления усилителем на вашей новой стереосистеме подключен к синему проводу на жгуте проводов. Если вы приобрели свое оборудование в компании Crutchfield, вы можете бесплатно позвонить в службу технической поддержки и получить помощь в устранении неполадок в вашей системе.

Если вы приобрели оборудование в другом месте, вы по-прежнему можете получить квалифицированную техническую поддержку Crutchfield на 90 дней всего за 30 долларов. Узнайте подробности у нас. Нэнси из Такомы Опубликовано 17 августа 2015 г. Я нахожу большинство этих комментариев не очень полезными, так как я установил много стереосистем, и даже Tahoe 99 с усилителем подключается к удаленному проводу, поэтому усилитель включен, но иногда я нахожу информацию не учтено, не проще ли было бы вынуть штекер в нижней части усилителя и включить его на горячую, так как я не могу заставить его работать. ?? Я должен проверить деку в другом авто, и все в порядке, так что это в проводке с помощью счетчика 70-1858, я думал, что это должен быть 1859.у кого есть силовой провод для усилителя?? Если вы можете помочь, пожалуйста, научите меня. Так как у меня синий провод для муравья/пульта питания подключен к заводскому проводу, который, в свою очередь, идет к розовому на задней стороне. Когда я завожу машину, дека не включается, но динамик заднего усилителя щелкает, и усилитель тоже.

Что я не так делаю?? Спросите 10 человек, получите 10 ответов, например, где усилитель, мой находится у педали газа, а не за бардачком, до которого, я думаю, лучше добраться. Александр Грабе из Crutchfield Опубликовано 10.08.2015 Алек, коричневый провод не имеет отношения к вашей проблеме. То что проблема возникает при включении зажигания указывает мне на красный провод зажигания. Взглянув на схему подключения в руководстве по эксплуатации вашего нового приемника, вы увидите, что красный провод зажигания должен быть подключен к блоку предохранителей автомобиля, если в вашем заводском жгуте проводов нет 12-вольтового провода выключателя зажигания.
