Схема Подключения Кнопки Ваз 2114

Открытие Опять берем готовый жгут от ЭСП, опять безжалостно режем.

Усложнения коснулись и салонной части.

Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Места для установки фар строго определены.
Как подключить Дублирующую кнопку стеклоподъемника ВАЗ.Схема подключения

Причины плохой работы Причин, по которым плохо работает стеклоподъемник ВАЗ, не так уж и .

Новый подъемник устанавливается в обратном порядке.

Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления. Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая.

Еще одна модификация выпущенная в году, на нее был установлен двигатель ВАЗ, объемом 1,6 литра и мощностью 82 лошадиные силы.

Выпущенная в году модификация с инжекторным клапанным двигателем ВАЗ, объемом 1,6 литра и мощностью

ВАЗ 2114,15 ПРИНУДИТЕЛЬНОЕ ВКЛЮЧЕНИЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ С ПОМОЩЬЮ КНОПКИ И РЕЛЕ

Для чего нужны «противотуманки»

Первый опытный образец хэтчбека был собран еще в году. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить. При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений.

Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте.

На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки.

Она должна попасть между дверной клипсой и каркасом двери.

Кнопка переключателя водительской двери.
Монтаж кнопки запуска двигателя ВАЗ 2114. Установка своими руками.

Схема переднего жгута ВАЗ 2114 инжектор

В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. Именно это обстоятельство позволяет этому механизму создавать значительное усилие.

Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Наглядным примером могут послужить ножницы.

Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и Первый опытный образец хэтчбека был собран еще в году. Габариты — 4 контакт в кнопку пассажира.

После освобождения дверной обшивки не нужно спешить ее снимать. Контакт 5 во всех случаях является массой.

На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Это происходит по причине попыток открыть замерзшие окна. Затем нужно отжать именно клипсу, а не обшивку. Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла.

Кнопку измеряем штангенциркулем и переносим размеры на плотный картон. Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

F12 на 7,5 А правый ближний свет. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане. Тем более это касается тросового механизма. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.
Установка и подключение кнопок управления пневмоподвеской ваз 2114

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Рекомендуем: Выключатель эра как подключить

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8.

В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8.
ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

Схема кнопки птф ваз 2114

Привет всем! Сегодня мы займемся установкой ПТФ в бампер у которого их никогда не было!

И начнем мы с подключения! Для чего нам понадобится набор для подключения ПТФ ваз 2113-2115
N — 1

Под торпедой отыскиваем разьём для клавиши ПТФ. Он идёт с завода, на зависимо, люкс или стандарт.
N — 2

Под капотом ставим реле птф, закрепляя её на перегородке моторного отсека с воздухозаборником( где установлен монтажный блок)
Нужно открутить 2 гайки на креплении монтажного блока, приподнимаем, находим 2 клемные колодки, 7 и 8! ((на блоке снизу рядом с колодками есть цифры, которые соответствуют номеру колодки))
Берем четырех контактную колодку жгутов для реле и проводим провода идущие от нее к блоку предохранителей.
N — 3

Протягиваем провода плюса к птф через моторный отсек. а провода массы на птф закрепляем на гайку крепления фар головного света.
Ну а дальше вставляем «маму» проводов от номеров ножек реле ПТФ именно в этом порядке!:

N — 4

Ну вот и все провода у нас раскинуты!
Приступаем к врезке ПТФ!
Для начала отмерил необходимые расстояния, приложил очки, обвел, и взял в руки дрель! Получилась такая вот картина:
N — 5

Потом это дело вырезалось. Естественно, получилось очень криво. Затем это отверстие, по контуру, я подровнял острым стальным ножом. Получилась вот так:
N — 6

Итак, отверстие готово, примерил «очки» — все пучком. Аналогичную процедуру проделал с правой стороны. Далее нам нужно прикрутить ПТФ к кронштейнам, и приложив их к бамперу сделать отверстия для саморезов. Для этого нам понадобиться еще одна пара рук которые придержит всю конструкцию в нужном положении, пока вы сверлите отверстия. После того, как мы сделали отверстия, остается только прикрутить кронштейн с установленной на него ПТФ к бамперу. Прикручиваем и приступаем к установке очек! Можно конечно найти с защелками но в моем случае мы используем стандартные люксовые очки! Вначале нам потребуется удалить все защелки при помощи ножа, затем делаем дрелью потаи для саморезов. Прикладываем на свое штатное место и прикручиваем маленькими саморезами.

N — 7
Ну вот и все наши ПТФ установлены и будут светить только при включенных габаритах.
К сожалению пока что не покрашены очки но скоро все исправится!

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ

Особенности

Покупка бампера с вмонтированными ПТФ

Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость

Покупка бампера от ВАЗ 2115 и самостоятельная установка

Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их

Покупка ПТФ и облицовочных элементов — очков

Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Предназначение противотуманных фонарей заключается в обеспечении оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы для того, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
Выход 85 должен идти непосредственно на Ш7.
К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Видео «Наглядная инструкция по монтажу ПТФ»

Как произвести монтаж оптики на автомобиль ВАЗ — на видео ниже (автор ролика — Сергей Марунченко).

Провода переключателя наружного освещения ВАЗ 2114, схема

На передней панели автомобиля ВАЗ 2114 (2113, 2115) установлена спаренная кнопка переключателя наружного освещения.

Ею можно включить габариты, подсветку заднего номерного знака, подкапотную лампу и ближний свет. Разберемся какие провода к ней подходят (цвет, назначение, распиновка контактов) чтобы в случае появления проблем в работе электрооборудования быстро найти их причину.

Провода переключателя наружного освещения ВАЗ 2114, схема

Провода переключателя наружного освещения автомобилей ВАЗ 2114, 2114, 2115 — цвет, назначение, распиновка контактов

Описание схемы подключения проводов к переключателю наружного освещения ВАЗ 2114

— Переключатель наружного освещения автомобиля ВАЗ 2114 представляет собой блок механически связанных между собой двух кнопок. Одна включает габаритные огни, другая ближний свет фар.

— Нажатием на левую кнопку переключателя включаются габариты (наружное освещение), повторное нажатие их отключает. Нажатие на правую кнопку переключателя (при нажатой левой) включает ближний свет фар, повторное нажатие отключает их. Включить фары без габаритов нельзя, отключить габариты при включенных фарах так же нельзя. При включении кнопки габаритов на ней загорается световой индикатор, при отключении он гаснет. Обе кнопки оборудованы подсветкой.

— Напряжение на переключатель подается с замка зажигания (он работает только после поворота ключа в замке).

— Вход (+) на переключатель — его контакты «6» и «4». Выход (+) на габариты «2», на подрулевой переключатель света фар «5».

Примечания и дополнения

Каталожный номер кнопки переключателя наружного освещения ВАЗ 2113, 2114, 2115 — 2114-3709600 (00, 01).

Еще статьи по электрооборудованию автомобиля ВАЗ 2114 (2113, 2115)

— Провода замка зажигания ВАЗ 2113, 2114, 2115, схема подключения

— Монтажный блок предохранителей 2115-3722010

— Обогрев передних сидений автомобилей ВАЗ 2113, 2114, 2115, схема подключения

— Противотуманные фары (ПТФ) ВАЗ 2113, 2114, 2115, схема подключения

— Распиновка проводов аварийной сигнализации (аварийки) ВАЗ 2114

Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Содержание:

Способы установки
Установка
Ксенон в ПТФ

Красиво и эффективно

Способы установки

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Стандартный комплект

Ксенон в ПТФ

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

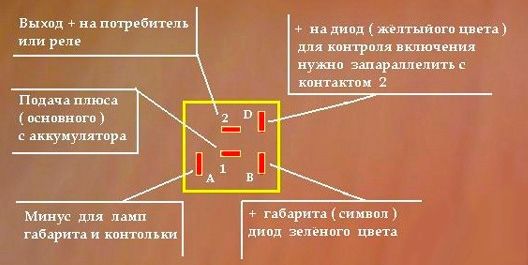

Кнопка

Кнопка ПТФ

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Загрузка …

Процесс установки и схема подключения противотуманных фар WESEM на ВАЗ | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак, наконец я исполнил свою мечту и вместо паршивых, никчемных и вообще никаких китайских противотуманок, которых я к слову сменил уже несколько комплектов, ибо у одних стекла лопнули от температуры, у других отражатели потемнели, третьи я сам разбил, вобщем прикупил я себе противотуманные фонари классом повыше, польского производителя WESEM , вот ссылка на сайт производителя с описанием данной модели на русском языке. Так же Вы можете скачать описание и технические характеристики данной модели противотуманных фонарей с этого сайта в формате *.pdf. Цена вопроса примерно 22 у.е.

Вот общее фото того, как выглядят эти фонари в упаковке:

В комплекте лампочки не прилагаются, поэтому были приобретены h4 лампочки Philips 2 шт. по 50w + 30% (жрут 50 ватт а светят еще мощнее на 30 процентов, во блин до чего техника дошла) 🙂

Так же нам для установки понадобится реле стандартное 4-х контактное, типа как для сигнала используется или для фар (ближний/дальний), несколько метров проводки, фишки типа «мама», изолента и кнопка для включения туманок. Я себе взял такую как на фото ниже.

Итак — приступим. Сразу оговорюсь — я снял бампер что значительно облегчило процесс установки. Итак ниже представлено общее фото уже распакованных противотуманок, видим что в комплекте идут крепления с болтами и гайками, собственно сами противотуманки и крышки к ним (мелочь а приятно, крышки можно и нужно по моему использовать, сэкономишь на стеклах) и еще краткая инструкция, кстати на нескольких языках, и на русском в том числе, там в общих чертах описан процесс установки и есть схема подключения. Итак обещанное фото:

Итак для начала нужно определится с местом установки фар — я решил их вешать под бампер примерно на то место где у меня до них висело китайское «гуано» 🙂 Вот ниже фото бампера, где я обозначил что к чему:

Итак красным обведены дырочки от саморезов, которыми была прикручена к бамперу старая «туманка». Поскольку место их дислокации я решил не менять, то между этими дырдочками синим крестиком обозначено место, где я дрелью впоследствии просверлил дырку для болта, которым прикручивается само крепление противотуманки. Оранжевая полоска обозначает расстояние, которое я отмерял от начала проема для номера на бампере до центра противотуманки. У меня оно 15 см. — это на мой взгляд оптимально — во первых не мешают «клыки» бампера и при этом не слишком широко раскиданы фонари. Сражу скажу — у меня реле, питающее фонари расположено справа под капотом (вот фото, синим обведено реле противотуманных фонарей)

поэтому я от реле провел питание сначала просунув провода под «брызговик» в районе акума и затем через трубу в «клыке» крепления бампера вывел их в аккурат к месту крепления правой противотуманки. Затем я в бампере просверлил маленькие три дырдочки по ходу жгута из двух проводов, который соединил правую и левую туманку между собой. Вот фото где я просверлил дырки для крепления жгута, чтоб не болтался:

Затем я прикрутил этот жгут использую жесткую медную проволоку через эти дырки к бамперу с внутренней стороны, дабы не «красовался» он нигде, вот что получилось:

Теперь устанавливаем бампер на машину, предварительно прикрутив но не обтянув крепления фонарей, затем разбираем фонари (вот фото в разобранном виде)

вставляем лампочки на свои места, заднюю часть фонаря вешаем к креплению, продеваем в нее уже подведенные провода, зачищаем, обжимаем на них разъемы «мама», подключаем лампочку к разъемам, собираем и готово! То же самое с вторым фонарем. В правом не забудьте обжать параллельно питание и жгут на левую туманку 🙂 Теперь привожу схему подключения. Она стандартна для такого рода случаев с одной оговоркой — у меня +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Ну по принципу ближнего света сделано 🙂 Так вот мне захотелось. Вобщем вот схема:

Устанавливаем кнопочку в салоне, у меня торпеда от пятерки, борода от семерки, свободное место на панели валом, так что поставил сюда:

Собственно все! Включаем и наслаждаемся!!! Вот бодрая фотка результата вышеизложенных манипуляций с включенными фонарями

А чуть ниже не менее бодрая фотка с фонарями, закрытыми крышками :)))

Вобщем надеюсь не зря я «убил» кучу времени на подготовку этой инструкции с картинками и кому нибудь она пригодится и поможет 🙂 Если чтото непонятно — задавайте вопросы на форуме, обязательно отвечу! Удачи Вам, классиководы! 😉 P.S. Подготовил мини отчет, как выглядят противотуманки в вечернее время суток.

Это еще е ночь но уже порядком стемнело. Итак, вид на авто спереди 🙂

А теперь вид с водительского места (скорей с двери) с включенными только лишь противотуманными фарами:

А вот с включенным ближним светом.

Еще раз отмечу, что это именно противотуманки, т.к. луч идет по низу и не светит куда ни попадя ну и еще отмечу что на ближний/дальний свет у меня стоят тоже галогенки Philips +30% Вроде все расписал. Если чтото все еще непонятно — задавайте вопросы на форуме

Установка кнопки включения вентилятора на ВАЗ 2114

От вентилятора охлаждения радиатора ВАЗ 2114 зависит работоспособность двигателя при движении в жаркую погоду, с нагрузкой и, особенно, в пробках. Иногда термореле вентилятора не срабатывает и мотор перегревается.

Устранять такую поломку на месте затруднительно, поэтому лучше заранее установить кнопку принудительного включения вентилятора, с помощью которой можно при необходимости включать охлаждение радиатора, чтобы предотвратить перегрев двигателя.

Что нужно для установки кнопки включения вентилятора ВАЗ 2114

Перед тем, как сделать кнопку на вентилятор ВАЗ 2114, нужно подготовить такие компоненты:

четырехконтактное реле;
кнопка, монтируемая в приборную панель;
соединительные контактные колодки для реле и кнопки включения;
5 метров провода сечением 0.75 мм.кв.

Схема подключения кнопки

Чтобы получить возможность включать вентилятор вручную, кнопка включения вентилятора ВАЗ 2114 устанавливается в бортовую сеть параллельно термореле, срабатывающему при повышении температуры охлаждающей жидкости. Есть два варианта подключения кнопки: напрямую или с использованием электромагнитного реле.

В первом случае через контакты кнопки будут разрывать слишком большой ток и быстро выйдут из строя. Поэтому правильное подключение вентилятора необходимо производить только через реле. В этом случае через кнопку будет проходить лишь малый ток, управляющий электромагнитом реле.
К выводам контактов реле (тех, что разомкнуты при отсутствии питания электромагнита) подключается пара проводов: один от выхода термореле, другой от входа. В этом случае при подаче напряжения на электромагнит реле будет включаться вентилятор обдува радиатора. “Массу” реле можно подключить к ближайшему болту, а “плюс” подвести от блока предохранителей. Причем подключать его лучше к выходу предохранителя, который обесточен при выключенном зажигании. Например, к предохранителю F10. В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. В противном случае есть риск посадить аккумулятор “в ноль”, оставив машину на стоянке с включенным вентилятором.

Установка кнопки принудительного включения вентилятора ВАЗ 2114

Начать работу следует с отключения клеммы “массы” от аккумулятора, чтобы не произошло короткого замыкания в процессе подключения электросхемы.
Порядок установки кнопки следующий:

Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого надо оставить на ней 4 клеммы с проводами: две центральных для подсветки кнопки и две угловых для управления цепью питания электромагнитного реле.
Подключить к проводам питания электровентилятора, которые идут к реле К1 (выводы 30 и 87), два провода с наконечниками. Для этого надо зачистить на проводах, подходящих к реле, часть изоляции и прикрутить к ним отрезки проводов, которые будут идти к реле. В идеальном варианте соединение лучше припаять, но можно обойтись просто тугой скруткой. Места соединения нужно тщательно заизолировать.
Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и 87.
Управляющий провод от колодки кнопки подключить к клемме 85 реле, а клемму 86 соединить проводом с “массой” автомобиля.
Установить кнопку включения вентилятора в свободное гнездо на приборной панели, предварительно вынув заглушку.
Установить реле в удобное место, например, под торпедой автомобиля, и закрепить.
Подключить “массу” к аккумулятору.
Включить зажигание и нажать кнопку включения вентилятора. Реле должно щелкнуть, а электромотор вентилятора должен включиться.

На этом установка кнопки принудительного включения вентилятора на ВАЗ 2114 завершена.

Как подключить обогрев зеркал на ваз 2114

Схема подключения подогрева зеркал через отдельную кнопку — Лада 2114, 1.6 л., 2010 года на DRIVE2

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГ

Снимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Page 2

Подключение обогрева зеркал Ergon — Лада 2115, 1.

6 л., 2010 года на DRIVE2

Всем привет. Давно не мог подключить зеркала, свободного времени на машину не было. И вот наконец-то дошли руки до подключения обогрева зеркал. Об установке зеркал писал ранее .

Подключать сначала хотел просто к проводу обогрева заднего стекла. Ведь обогрев зеркал и заднего стекла как правило используются одновременно в дождь или снегопад. Но поизучав детально опыт людей, пришёл к выводу что надо делать на отдельную кнопку и вот почему: обогрев стекла потребляет примерно 11,5А, в то время как оба зеркала всего 3А. Включая всё сразу сильно садиться напряжение. К тому же например в темноте обогрев стекла можно не включать, т.к. машина тонированная и всё равно через стекло ничего не видно. А вот зеркала в любом случае нужны. Чтобы не гонять генератор просто так, зеркала на отдельную кнопку лучше, пусть работают независимо друг от друга.

Я в электрике соображаю очень туго, поэтому прежде чем начать что-то делать пришлось разбираться, как всё работает, а также прибегнуть к помощи отца (и не зря). Для подключения использовалась схема:

Схема подключения

Всё делали по схеме, единственное плюс для зеркал брали от прикуривателя. Провода идущие к бортовому компьютеру как-то не внушали доверия.

Для подключение было приобретено: — кнопка обогрева заднего стекла + колодка— 4-х контактное реле + колодка— предохранитель на 7,5А + колодка— болтовые клеммы— провода

— ежи для обшивки.

Кнопку заднего стекла дорабатываем острым предметом (скальпелем или иголкой), придаём вид зеркала.Получилось неплохо.Скрутить часть схемы можно на столе.Провод массы от зеркала идёт короткий, явно расчитанный для подключения на двери. Поэтому удлиняем провод. А с водительской стороны и плюсовой провод оказался короткий, не дотягивается до центральной консоли. Судя по всему расчитанный для подключения к проводке обогрева заднего стекла, идущая вдоль порогов водительской двери (как всё примитивно). Поэтому и его тоже удлиняем.От зеркала тянем проводку вниз вдоль внутренней стенки двери, убедившись что провода не мешают опускаться стеклу.

Для того чтобы провода не гуляли, лучше их закрепить, например изолентой к существующей проводке. Далее вытаскиваем с обоих сторон резиновую гофру и протягиваем оба провода (+ и массу) в гофру. Так просто они не пролезают, поэтому лучше взять толстую проволоку и протащить провода с проволокой.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т.к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т. е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл!Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды.Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Кнопку обогрева зеркал сажаем на минус 2 чёрных провода, а на реле ведём 2 зелёных провода, хотя можно и один(второй пустой). Цвета проводов колодки могут отличаться.Вроде всё собрали, всё супер. Пробуем включить габариты – кнопка светится. Включаем саму кнопку – не работает. Странно. Может кнопка не рабочая. Попробовали взять кнопку от обогрева стекла, тоже не работает. Попробовали включить сам обогрев стекла, и он не работает, хотя всегда работал. Так что же делать? Полезли в блок предохранителей, глянули а оказалось предохранитель на 20А сгорел. Ну хорошо что у меня оказался запасной. Всунули, обогрев стекла заработал, включаем обогрев зеркал – не работает. А потом и обогрев стекла не работает. Опять предохранитель сгорел. И опять к счастью у меня оказался ещё один запасной.Начали смотреть проверять подключение. Вроде всё правильно включено, но подозрение пало на реле. Попробовали взять плюс для реле от прикуривателя — заискрили провода и магнитола выключилась. Значит замыкание.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод. Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

Фиксируем провода изолентой, чтобы не болтались. Вот что получилось.Собираем всё что разобрали и радуемся. Для обшивки купил новые ежи, чтобы обшивка лучше сидела.Также мною было куплена кнопка передних противотуманок. Противотуманок у меня нет, но заглушка как то напрягает. Кнопку сразу подключил, т.к. колодка под торпедой уже есть. Светит она почемуто немного ярче остальных кнопок. В итоге осталась одна заглушка, пока не знаю как её задействовать. Вот готовый результат.Что касается самих зеркал, то греют они отменно. Нагреваются буквально за пару минут. Не сказать что прям горячие, но очень даже тёплые. Зима покажет как они себя зарекомендуют. Но что касается обзорности зеркал, то они уже отлично себя зарекомендовали. Видно всё что делается сбоку. Также очень помогает правая асферика, неоднократно выручала при перестроении, когда машины были прям сбоку и их с обычными зеркалами небыло бы видно. Не зря пришлось заказывать именно такие.

Page 2

Схема подключения

— ежи для обшивки.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т.к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т. е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл! Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды.Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод.Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

.:: #27 ::. Подключаем подогрев зеркал — Лада 2114, 1.6 л., 2008 года на DRIVE2

Приветствую!

Еще после покупки машины, я заказал и поставил зеркальные элементы Ergon с подогревом. Но зимой, как всем известно, холодно. Поэтому подключение подогрева я оставил на теплые денечки. С приходом весны, собственно они и настали, но вот руки почему-то не доходили))

И вот все таки решил подключить их.Что я задействовал:— Реле 4-х контактное (я брал с крепежным элементом)— Колодку под реле— Колодку под кнопку— Клеммы: кольцевидная 3шт.— Гайка, болт и шайба для закрепления реле.— Провод— Изолента

— Предохранитель и колба для предохранителя (в моем случае не понадобилась, т.к. стоит отдельный монтажный блок)

Все подключал по схеме, взятой у DMMC. Т.к. почитав его запись, решился поскорее подключить подогрев))

После установки зеркал, провода в дверь были уже выведены. И все пол года они там болтались)) Массу от элементов зеркал, закрепил на болте, держащий моторчик стеклоподъемника. А вот плюсовой провод я тянул в салон, дело было не из легких)) Но благодаря проволочке, я протянул её.

Как оказалось позже, длины плюсового провода не хватило до реле, пришлось удлинять.Реле закрепил около мозгов инжектора, вот тут мне и понадобился крепежный элемент у реле. Массу реле прикрутил туда же, как и массу от аварийки.

12В после включения зажигания взял от маршрутного компьютера ( Спасибо снова DMMC, иначе запарился бы искать 😀 ). Тут сделал проще, вставил проводок в гнездо и закрепил изолентой.

Оранжевый провод — 12В от зажигания. Рядом с ним желтый — на зеркала.

Пробный вариант

Все остальные проводочки подключаем по схеме, это все просто! :)А вот с самой кнопкой у меня была беда, точнее у меня её не было. Долгое время я проездил с высунутой колодкой из накладки.

Заказывал позже кнопку с DMMC ( Это уже на пиар похоже 😀 ). После того, как она попала к нему в руки, некоторое время я не смог её забрать. Много работы :(( И вот выдался случай, написал, созвонился, встретились… ииии… она у меня в руках! Маленький, исключительно редкий кусочек недостающего интерьера, оказался у меня)) Значок подогрева зеркал довольно странный))

Приехав домой, я пошел к машине. Сел в салон и поставил кнопочку на её новое родное место!)) Сразу кнопку обогрева заднего стекла спустил на нижний ряд, а кнопку аварийки поднял вверх. И вот что получилось в итоге:

Подогрев зеркал работает, а значит время потрачено не в пустую)) Я доволен!)

Ну и на последок, пришла посылка с Китая. С маленьким аксессуаром.Смотрим и комментируем… думаю дети не скрутят их))

Почти в цвет машины 😀

На этом я прощаюсь с вами, до новых встреч!Всем добра и больше полезных штук в машине!))

Подключаем обогрев зеркал — Лада 2114, 1.5 л., 2005 года на DRIVE2

Зеркальные элементы Solina со светофильтром и обогревом были куплены примерно год назад. Поставил я их тогда быстро, а вот обогрев руки дошли сделать только сейчас (зато перед зимой успел 🙂 ). Схема подключения собственноручно нарисованная прилагается, по моментам установки чуток пройдусь. Плюсовые провода в дверях вывел через гофры в салон, массы нагревательных элементов закрепил в дверях. Переднюю панель снимать не стал, больно мороки много, провел так. Плюсовые провода соединил вместе и на 87-й контакт реле. Массу реле (85-й контакт) закрепил на стойку, к которой крепится накладка передней панели. 86-й и 30-й контакт реле замкнул, к ним предохранитель и в кнопку. Питание кнопки взял с желто-синего провода, приходящего в колодку кнопки обогрева заднего стекла. Логика простая — обогрев зеркал нужен не только тогда, когда запотевает или замерзает заднее стекло, таким образом, снижаем нагрузку на проводку и штатный предохранитель в монтажном блоке. Так как кнопка в заначке оказалась без индикатора включения, только со светящимся символом, его и подключил. Позже возьму другую, скорее всего тоже обогрева, останется только добавить 2 провода на индикатор — колодку с клеммами собирал сам. Все соединения сделаны на клеммах с обжимом и термоусадочной трубкой, провода фиксировались изолентой.

Проведенные на скорую руку полевые испытания показали — они греются! 🙂 За пару минут стекло становится ощутимо теплым.

Цена вопроса: 100 500 ₽

Page 2

Цена вопроса: 100 500 ₽

Схема подключения

. Распиновка кнопки электрического стеклоподъемника

ВАЗ-2114 — автомобиль, в котором выход из строя электрического стеклоподъемника — частое явление. Это одна из тех неприятностей, которая не мешает управлять автомобилем, но изрядно портит нервную систему автомобилиста. Невозможность проветрить воздух в салоне, снизить температуру летом часто снижает самообладание, которое так необходимо человеку за рулем.

Разновидности стеклоподъемников

Автопроизводители выпускают автомобили различной конфигурации. Самые дешевые из них имеют ручные окна. Они создают меньше проблем с электрикой, но неудобство их использования в том, что, находясь на сиденье водителя, невозможно открыть окно со стороны пассажира, не отвлекаясь от вождения.

Ручные стеклоподъемники, устанавливаемые на конвейер, имеют небольшие отличия от электрических. Сам механизм подъема стекла точно такой же.

Отличие состоит в том, что в версии с ручным управлением есть редуктор, который передает вращение ручки окна на подъемное устройство для стекла, а в версии с электроприводом эту функцию выполняет электродвигатель.На обшивке двери на месте отверстия для ручного привода заглушка. Кроме того, в электропроводке есть дополнительная схема подключения окон ВАЗ-2114.

Окна с ручным управлением

Подъемные устройства для стекол на передней и задней дверях аналогичны. Разница только в размерах и пропорциях деталей, при этом принцип действия такой же.

Основная часть — это направляющая, по которой перемещается скоба крепления стекла. Направляющая имеет болты в верхней и нижней частях.С их помощью он устанавливается на свое место на двери. Ролики жестко закреплены на верхнем и нижнем краях направляющей, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другая часть электрического стеклоподъемника — это механизм, приводящий в движение трос. Состоит из ролика и коробки передач, которая вращается либо ручкой, либо электродвигателем (если стеклоподъемник ВАЗ-2114 имеет электрическую схему).

Чтобы кабели постоянно находились в смазанном состоянии и не загрязнялись, их помещают в рубашки из твердой стали, которые соединяют систему из трех роликов вместе.

В верхней части держателя стекла есть два резьбовых отверстия. Они затягивают болты крепления держателя стакана.

Стеклоподъемник

Один из видов стеклоподъемников для ВАЗ-2114, который, к сожалению, не идет с завода, — это стеклоподъемник рычажный. Эти изделия производит компания Ningbo Stone.

Эти устройства зарекомендовали себя как надежные и неприхотливые механизмы. В отличие от кабельных окон, они обладают большей подъемной силой. Замерзшее зимой стекло для них не проблема.Они легко с ними справляются, при этом канатные тельферы испытывают значительную нагрузку как на механизм, так и на электрика.

Один небольшой минус механизма навески в том, что скорость подъема стекла не одинакова. Чем выше стакан, тем он меньше. Это связано с геометрией подъемного механизма. Хороший пример — ножницы. Если взять их за кольца и отодвинуть концы как можно дальше в стороны, а затем прижать кольца друг к другу, станет ясно, что высота режущих концов меняется быстрее, когда кольца максимально разнесены.И наоборот, скорость подъема уменьшается по мере того, как кольца сходятся.

Именно это обстоятельство позволяет этому механизму создавать значительные усилия. Как вы знаете из уроков физики, проигрывая на пройденной дистанции, вы выигрываете в силе. Здесь происходит то же самое: в верхней части амплитуды движения пройденное расстояние уменьшается, а подъемная сила увеличивается.

Механизм приводится в действие электродвигателем, серийно подключается к цепи стеклоподъемника ВАЗ-2114.

Реечное стекло

Еще один хороший вариант для замены штатных механизмов — реечные окна. Выпускается компанией «Форвард» и зарекомендовал себя на хорошей стороне. Эти устройства отличаются высокой скоростью подъема и опускания. Как и в случае с рычажными механизмами, у них больше силы, чем у штатных. Несмотря на более скромные габариты электродвигателя, который подключается штатными разъемами схемы подключения электрического стеклоподъемника ВАЗ-2114.

Секрет надежности устройства — простая кинематическая схема преобразования вращения вала двигателя в поступательное движение кронштейна крепления стекла. На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило минимизировать дополнительные детали и упростило конструкцию. А в сочетании с высококачественными материалами изготовления это обеспечило надежную работу.

Электрический стеклоподъемник

В оснащении автомобиля с электроприводом стеклоподъемника имеются дополнительные жгуты проводов, составляющих цепь электрического стеклоподъемника ВАЗ-2114.Кроме того, на кожухе двери переднего пассажира отображается кнопка управления. На водительской двери расположен блок кнопок, управляющих всеми стеклоподъемниками, имеющими электрическое соединение со стеклоподъемниками ВАЗ-2114.

Схема имеет следующие элементы:

Монтажный блок.
Кнопка ESP на двери переднего пассажира.
Электродвигатель подъемника двери переднего пассажира.
Электродвигатель ESP водительской двери.
Кнопка переключателя двери водителя.
Замок зажигания.

Буквой «А» на схеме обозначены провода, идущие к источнику питания цепи, а буквой «В» — провода, идущие к габаритным огням.

Как переделать ручной привод на электрический?

Если вы решили установить на передние двери электрические стеклоподъемники вместо ручных, то нужно понимать, что вам придется не просто ставить электродвигатель, а менять всю сборку. Надо будет смонтировать новую проводку и доработать обшивку двери: вместо оконной ручки установить заглушку, вырезать отверстие для установки кнопки управления.

Как подключить кнопку?

Между собой соединены кнопки водительской и пассажирской дверей, а также двигатель CAP и шнур питания. Правильная распиновка кнопки электрического стеклоподъемника:

Контакт 1 на двери водителя соединен с контактом 6 на стороне пассажира. Контакт 1 на двери пассажира подключен к отрицательному контакту двигателя CAP.
Контакт 2 на обеих кнопках подключен к источнику питания.
Контакт 3 — это масса со стороны водителя и плюсовой провод со стороны пассажира.
Контакт 4 в обоих случаях идет на переключатель размера.
Контакт 5 во всех случаях является массой.
Плюсовой провод электродвигателя CAP соответствует контакту 7 кнопки двери пассажира.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекла, нужно снять обшивку двери. Кроме того, если вы планируете заменить его на электроподъемник, вам необходимо демонтировать ограничитель открывания, так как вам потребуется получить в двери пучок проводов.Чтобы снять обшивку:

Открутите снизу три винта, которые удерживают пластиковый карман подкладки.
Снимите два болта, удерживающих внутреннюю ручку. Чтобы получить доступ к болтам, нужно удалить круглые заглушки тонкой плоской отверткой.
Снять пластиковую накладку ручки дверного замка. Для этого его нужно поддеть отверткой и, отойдя немного в сторону, вытащить из углубления.
Отвинтите кнопку блокировки.
Снять облицовку. Это делается следующим образом.В зазор между обшивкой двери и дверной коробкой вставляется плоское крепление или мощная отвертка. Он должен находиться между дверным зажимом и дверной коробкой. Затем нужно отжимать зажим, а не обшивку. В противном случае крепление клипсы может сломаться, и при последующей установке кожух не будет плотно сидеть на месте. Клипсы устанавливаются по периметру двери в количестве 8 штук. Их нужно вытаскивать поочередно.

Освободив обшивку двери, нет необходимости спешить ее снимать.Если это дверь с электроприводом, то она подключается жгутом проводов, идущим к кнопке электрического стеклоподъемника, распиновка которого состоит из семи контактов, замкнутых пластиковым разъемом. Чтобы его отключить, нужно прижать защелку небольшой отверткой и вытащить ту часть, в которую входят провода.

Замена электрического стеклоподъемника

Если электрический стеклоподъемник ВАЗ-2114 не работает, его можно заменить на новый. Для этого выполните следующие действия:

Отвинтите три гайки, удерживающие направляющую стекла, с помощью гаечного ключа.
С помощью ключа на 8 отверните три гайки, которыми крепится электродвигатель или механическая коробка передач.
Отсоедините монтажный кронштейн стекла от держателя стекла. Для этого откручиваем два болта на 8 на кронштейне.

После этого стеклоподъемник можно вытащить из двери. Стекло должно оставаться в поднятом состоянии. В противном случае снять механизм будет невозможно.

Новый подъемник устанавливается в обратной последовательности. Однако спешить с затягиванием кронштейна крепления стекла не нужно.Для начала нужно убедиться, что стекло находится в правильном положении в направляющих и четко ходит по ним.

Причины плохой работы

Причин, почему не работает электрический стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные:

Перекос стекла. Часто причина плохой работы не в самом механизме подъема окон, а в нарушении положения стекла относительно его направляющих.Это может произойти либо из-за откручивания крепления кронштейна, либо из-за того, что грубое резиновое фиксирующее стекло в держателе перестало выполнять свои функции. Этот вариант встречается гораздо реже.
Загрязнение направляющих. Стекло движется внутри канавок, образованных резинками. Эти канавки забиваются грязью. Он, как абразив, увеличивает силу трения, что создает сопротивление движению стекла.
Загрязнение стеклоподъемника. Во время эксплуатации водители не подозревают, что внутри дверей также необходимо проводить техническое обслуживание.Причем это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Стеклоподъемник передней левой двери разбивается быстрее из-за более частого использования.
Следующая причина — износ пластмассовых зубьев приводного механизма. В этом случае при нажатии на кнопку управления можно услышать, как работает электродвигатель, но стекло не двигается.
Обрыв кабелей.Это связано с попытками открыть замороженные окна. При повторных нагрузках, превышающих номинальную, кабели начинают расслаиваться и постепенно выходить из строя.

Электрические причины сводятся как к короткому замыканию, так и к потере контакта в цепи стеклоподъемника ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 дешевле, чем установка электрических механизмов вместо ручных. Если для того, чтобы просто поменять стеклоподъемник, нужно разобрать обшивку двери, демонтировать старый механизм и поставить новый, то для установки электрического варианта вместо ручного необходимо частично разобрать панель приборов. , выберите источник питания и протяните от него проводку внутри двери.Эта работа требует вмешательства электрика. Потому что питание ниоткуда нельзя забрать: источник должен соответствовать мощности электропривода, а также в случае короткого замыкания предохранители должны защищать основную проводку автомобиля. Кроме того, окна должны работать при включенном зажигании.

Подводя итоги, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнять самостоятельно, без специальных знаний, тогда как для работы с электриком нужен специалист, который требует оплаты.

Цена окна ВАЗ-2114 находится в пределах от 2,5 тысячи до 3,5 тысячи рублей в зависимости от конструкции и производителя. Но как было сказано ранее: предпочтительнее рычажно-реечный вариант. Если покупать устройство только с одной стороны, то левый передний стеклоподъемник будет дороже, так как он более востребован.

Постельное белье Ecotex: отзывы, характеристики, особенности

Ecotex — торгово-производственная компания, занимающаяся производством домашнего текстиля.Она одна из самых крупных в стране. Одно из направлений компании — производство постельного белья. По отзывам, Ecotex радует своих покупателей отменным качеством и огромным ассортиментом. Постельное белье производится не только для взрослых, но и для детей.

Характеристика продукта

Ecotex — надежный и проверенный производитель с безупречной репутацией, о чем свидетельствует 15-летний опыт работы на рынке домашнего текстиля.

Продукция производится из высококачественного сырья.Компания представляет широкий ассортимент продукции, способный удовлетворить вкусы и потребности всех слоев населения.

В производстве широко используются инновационные технологии.

Все разновидности постельного белья изготавливаются из натуральных материалов. Они содержат 100% хлопок. Благодаря этому продукция экологически чистая, гипоаллергенна, проста в уходе и износостойка.

В настоящее время компания представляет 5 основных коллекций. Среди них постельное белье Ecotex Harmonica выделяется своими особыми свойствами.Материал, из которого изготовлено изделие — сатин.

К основным характеристикам ткани можно отнести натуральный состав, плотность, легкость и невероятную мягкость.

Цвета разнообразны, представлено 95 видов:

Цветочные мотивы. К ним относятся сериалы «Августин», «Евдокия», «Мадемуазель» и «Очарование».
Яркая геометрия. Это Стефано, Романс и другие.
Строгая и лаконичная клетка: «Генри», «Ховард».
Узоры и орнаменты.Они представлены сериями: «Восточная сказка», «Рамзес» и другими.

Постельное белье доступно в следующих размерах: полуторное, двуспальное, евро и пуховое.

Отзывы покупателей

По отзывам, постельное белье Ecotex обладает множеством положительных качеств и поэтому заслужило полное доверие своих покупателей.

Отзывы о нем в основном положительные. Постельное белье соответствует всем стандартам качества и имеет широкий выбор. Поэтому продукция Ecotex особенно популярна на текстильном рынке.

Многие женщины довольны качеством постельных принадлежностей, разнообразием расцветок, размеров и долгим сроком службы и планируют в дальнейшем приобретать продукцию этой компании.

Электростеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки окна

ВАЗ-2114 — автомобиль, в котором неисправность окна — частое явление. Это одна из тех неприятностей, которая не мешает управлять автомобилем, но изрядно портит нервную систему автомобилиста. Невозможность проветрить воздух в салоне, снизить температуру летом часто снижает самообладание, столь необходимое человеку за рулем.

Виды стеклоподъемников

Автопроизводители выпускают автомобили различной комплектации. Самые дешевые из них имеют ручные стеклоподъемники. Они создают меньше проблем с электричеством, но неудобство их использования в том, что находясь на водительском сиденье, невозможно открыть окно со стороны пассажира, не отвлекаясь от вождения.

Ручные стеклоподъемники, которые устанавливаются на конвейер, имеют небольшие отличия от электрических. Механизм подъема стекла точно такой же.

Отличие состоит в том, что в версии с ручным управлением имеется коробка передач, которая передает вращение ручки стеклоподъемника на подъемное устройство стекла, в то время как в версии с электроприводом эту функцию выполняет электродвигатель. На обшивке двери, вместо отверстия для ручного привода, есть заглушка. Кроме того, в электропроводке имеется дополнительное окно подключения проводки ВАЗ-2114.

Ручная установка windows

Подъемные устройства для стекол на передней и задней дверях аналогичны.Разница только в размерах и пропорциях деталей, а принцип действия такой же.

Основная часть — это направляющая, в которой перемещается скоба, фиксирующая стекло. Направляющая имеет крепежные болты вверху и внизу. С их помощью он устанавливается на свое место на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другая часть электрического стеклоподъемника — это механизм, приводящий в движение трос.Он состоит из ролика и коробки передач, которая вращается либо ручкой, либо электродвигателем (при наличии электрической цепи у стеклоподъемника ВАЗ-2114).

Чтобы кабели постоянно находились в смазанном состоянии и не загрязнялись, их помещают в жесткие стальные рубашки, соединяющие систему из трех роликов между собой.

В верхней части держателя стекла есть два резьбовых отверстия. В них закручиваются болты, фиксирующие держатель стекла.

Стеклоподъемник рычажный

Один из видов стеклоподъемников для ВАЗ-2114, который, к сожалению, не идет с завода, — это стеклоподъемник рычажный. Этот продукт изготовлен компанией Ningbo Stone.

Эти устройства зарекомендовали себя как надежные и неприхотливые механизмы. В отличие от кабельных окон, они обладают большей подъемной силой. Замерзшее зимнее стекло для них не проблема. Они легко с ними справляются, при этом канатные подъемники имеют значительную нагрузку как на механизм, так и на электрика.

Маленький минус рычажного механизма — не одинаковая скорость подъема стекла. Чем выше стакан, тем он меньше. Это связано с геометрией подъемного механизма. Хороший пример — ножницы. Если взять их за кольца и отодвинуть концы как можно дальше в стороны, а затем свести кольца вместе, станет ясно, что высота режущих концов меняется быстрее, когда кольца разводятся на максимум. И наоборот, скорость подъема уменьшается по мере схождения колец.

Это обстоятельство позволяет этому механизму создавать значительные усилия. Как известно из уроков физики, проигрывая пройденное расстояние, вы выигрываете в силе. Здесь происходит то же самое: в верхней части амплитуды движения пройденное расстояние уменьшается, а подъемная сила увеличивается.

Механизм приводится в действие электродвигателем, серийно подключается к схеме стеклоподъемника ВАЗ-2114.

Стеллаж стеклянный

Еще один неплохой вариант для замены стандартных механизмов — решетчатые окна.Выпускается компанией «Форвард» и зарекомендовал себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Как и в случае с рычажными механизмами, у них больше усилий, чем у штатных. Несмотря на более скромные размеры электродвигателя, который подключается к штатным разъемам стеклоподъемника ВАЗ-2114.

Секрет надежности устройства — простая кинематическая схема преобразования вращения вала двигателя в поступательное движение кронштейна крепления стекла.На валу двигателя находится шестерня, которая входит в зацепление с зубьями ламелей. Это минимизировало дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечивает надежную работу.

Стеклоподъемник электрический

Комплектация автомобиля с электроприводом стеклоподъемников содержит дополнительные пучки проводов, составляющих схему стеклоподъемников ВАЗ-2114. Кроме того, кнопка управления отображается на обшивке двери переднего пассажира. На водительской двери расположен блок кнопок, управляющих всеми стеклоподъемниками, имеющими электрическое соединение со стеклоподъемниками ВАЗ-2114.

Схема имеет следующие элементы:

Монтажный блок.
Кнопка ESP передней пассажирской двери.
Электродвигатель лифта передней пассажирской двери.
Электромотор ESP водительской двери.
Кнопка переключателя двери водителя.
Замок зажигания.

Буквой «А» на схеме обозначены провода, идущие к питанию цепи, а буквой «В» — провода, идущие к габаритным огням.

Как перевести ручной привод на электрический?

Если принято решение установить на передние двери электрические стеклоподъемники вместо ручных, то нужно понимать, что необходимо не только установить электродвигатель, но и поменять всю сборку. Надо будет смонтировать новую проводку и доработать обшивку двери: установить заглушку на место ручки электрического стеклоподъемника, вырезать отверстие для установки кнопки управления.

Как подключить кнопку?

Между собой соединены кнопки водительской и пассажирской дверей, а также двигателя ESP и шнура питания.Окно кнопки правильной распиновки:

Контакт 1 на двери водителя соединен с контактом 6 на стороне пассажира. Контакт 1 на двери пассажира подключен к отрицательному контакту крышки двигателя.
Контакт 2 на обеих кнопках подключен к питанию.
Контакт 3 — это масса на стороне водителя и положительный провод на стороне пассажира.
Контакт 4 в обоих случаях идет на переключатель размера.
Контакт 5 во всех случаях является массой.
Плюсовой провод электродвигателя CAP соответствует контакту 7 кнопки двери пассажира.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекла, необходимо снять обшивку двери. Кроме того, если вы планируете замену электролифта, то вам необходимо демонтировать ограничитель открывания, так как к двери потребуется заводить пучок проводов. Для снятия обшивки необходимо:

Открутите три винта, которые держат пластиковый карман внизу.
Снимите два болта, удерживающих внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить круглый колпачок тонкой плоской отверткой.
Снять пластиковую накладку ручки замка двери. Для этого нужно поддеть его отверткой и, сдвинув немного в сторону, вытащить из углубления.
Отвинтите кнопку блокировки блокировки.
Снять облицовку. Это делается следующим образом. В зазор между обшивкой и дверной коробкой вставляется плоское крепление или мощная отвертка. Он должен находиться между дверным зажимом и дверной коробкой. Затем нужно прижимать клипсу, а не обрезку. В противном случае крепление зажима может сломаться, и при последующей установке кожух не сядет плотно на свое место. Клипсы установлены вокруг двери в количестве 8 штук. Их нужно вытаскивать поочередно.

После выпуска обшивки двери не нужно торопиться ее снимать. Если это дверь с электроприводом, то она подключается жгутом проводов, идущим к кнопке стеклоподъемника, распиновка которой состоит из семи контактов, замыкаемых пластиковым разъемом. Чтобы его отсоединить, нужно небольшой отверткой нажать на замок и вытащить часть, в которой находятся провода.

Замена окна

Если не работает стеклоподъемник ВАЗ-2114, его можно заменить на новый. Для этого необходимо сделать следующее:

Используя гаечный ключ на 10, открутите три гайки, удерживающие стеклянную направляющую.
Гаечным ключом на 8 отверните три гайки, которые крепят электродвигатель или коробку передач с ручным приводом.
Отсоедините монтажный кронштейн стекла от держателя стекла. Для этого откручиваем два болта на 8 кронштейне.

После этого можно вытащить окно из двери. Стекло должно оставаться в поднятом положении. В противном случае снять механизм будет невозможно.

Новый подъемник устанавливается в обратной последовательности. Однако не нужно спешить с затягиванием кронштейна крепления стекла. Для начала нужно убедиться, что стекло занимает правильное положение в направляющих и четко входит в них.

Причины плохой работы

Причин, почему не работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические.Рассмотрим основные:

Перекос стекла. Часто причина плохой работы не в самом стеклоподъемнике, а в нарушении положения стекла относительно его направляющих. Это может произойти либо из-за ослабления крепления кронштейна, либо из-за необработанной резины, фиксация стакана в держателе перестала выполнять свои функции. Этот вариант встречается гораздо реже.
Направляющие для жевательных резинок. Стекло движется внутри бороздок, образованных резинками. Эти канавки часто забиваются грязью. Как абразив, он увеличивает силу трения, что создает сопротивление движению стекла.
Загрязнение стеклоподъемника. Во время эксплуатации водители не осознают, что внутри дверей также необходимо проводить техническое обслуживание. Особенно это касается тросового механизма. С годами происходит не только загрязнение, но и смазка механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник выходит из строя быстрее из-за более частого использования.
Следующая причина — износ пластмассовых зубьев приводного механизма. В этом случае при нажатии на кнопку управления можно услышать, как работает электродвигатель, но стекло не двигается.
Обрыв кабеля. Это связано с попытками открыть замороженные окна. При многократных нагрузках, превышающих номинальную, кабели начинают расслаиваться и постепенно выходить из строя.

Электрические причины сводятся либо к короткому замыканию, либо к потере контакта в цепи стеклоподъемника ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник, нужно разобрать обшивку двери, разобрать старый механизм и установить новый, то для установки электрического варианта вместо ручного нужно частично разобрать панель приборов, выбрать источник питания и продлите проводку внутри него. Эта работа требует вмешательства электрика.Потому что мощность взять никуда нельзя: источник должен соответствовать мощности электропривода, а также в случае короткого замыкания предохранители должны защищать основную проводку автомобиля. Кроме того, стеклоподъемники должны работать при включенном зажигании.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнять без специальных знаний, в то время как для работы с электриком требуется платный специалист.

Цена окна ВАЗ-2114 находится в пределах от 2,5 тысячи до 3,5 тысячи рублей в зависимости от конструкции и производителя. Но, как было сказано ранее, предпочтительнее рычажно-реечный вариант. Если покупать устройство только с одной стороны, то левый передний стеклоподъемник будет дороже, так как он более востребован.

Как поставить панель от 2114 на 2109

Тема сегодняшней статьи довольно интересна. Это установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и другие эксперименты с приборной панелью Девятка.

Мы не будем говорить о таких вещах, как оправдание данных действий. В конце концов, каждый автовладелец решает, как будет выглядеть его машина. Но все же с уверенностью можно сказать, что выглядит намного лучше, чем родная панель и торпеда от ВАЗ 2109.

Сразу скажем — установка европанели на ВАЗ 2109 (карбюратор) процесс очень хлопотный, да и для начала. Это необходимо.

Во-первых, разница в проводке. И надо в инструкции и распиновке вникать.В противном случае он может не полететь.

По цене установка торпеды ВАЗ 2114 на ВАЗ 2109 (карбюратор) может затянуться от пяти до десяти тысяч рублей в зависимости от того, где вы ее купите и кто будет задействован в установке. Новинка из целлофана может быть дороже.

Насколько сложен этот процесс, если вы делаете его самостоятельно, зависит от того, насколько хорошо вы разбираетесь в автоэлектрике. Да и по электрике как таковой. Возможно, действительно надо что-то в проводке переделать. Редко бывает, что все делается и начинается с нуля, особенно если речь идет о любом другом тазе.Также при таком ремонте необходимо заглянуть внутрь, чтобы снова случайно не допустить ошибку.

Скорее всего, придется переделывать проводку и менять монтажный блок. Некоторые специалисты рекомендуют устанавливать проводку от.

Установка приборной панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля более современным, «новее». Вы можете заменить рулевую колонку, чтобы сохранить ощущение целостности изображения.

Красивее и современнее требует своих затрат.Так что придется потратить достаточно времени и сил на то, чтобы привести его в порядок, заменить проводку и все правильно подключить.

Тюнинг ВАЗ 2108 (тюнинг восьмерка) своими руками сделай легко

Карбюратор Солекс 21083 и его устройство

Новые авто до 500000 рублей в хорошей комплектации

И так, сразу скажу, что фото мало, потому что .. = (
(Спасибо Сереге (Sega535) за то, что поделился этим сайтом!)

Расскажу все по порядку.
Когда сдавал на права, учился на ВАЗ 2106, думал, что первая машина будет шестерка …) Но поездив с другом на его 99, она мне понравилась больше! Ну собственно была мечта про 99.
Я мечтал о ВАЗ 21099 с европанелью! Так получилось, что купил с высокой панелью, но это поправимо;)
Так она и была)

В один удачный день я встретил человека, который продавал запчасти ВАЗ 2114. Поговорили с ним о продаже европанели — и он согласился, на следующий день она у меня была.=)

Что случилось:
— Европанель
— Панель приборов (VDO с 2-мя экранами)
— Жгут проводов на Европанель
— Крышка рулевой колонки.
— центральная консоль
— воздуховоды
— две пластиковые накладки (по бокам печки).
— Крепления железа
— Кнопки
— Обшивка дверей

За все это отдал 2000 руб. =)

Работа началась.
Летом в свободное от работы время клеил европанель.

— 3 листа СТП — 450 руб.
— 1 кв.Счетчик битопласт — 150 руб.

В панели проклеен весь пластик и воздуховоды СТП, все стыки пластика проклеены битопластом.

Звукоизоляция.
Осенью снял верхнюю панель, снял печку, заменил кран отопителя (как бегал), снял проводку.
Очистил от пыли весь моторный отсек, промыл, протер и затупил до шумоизоляции моторного отсека.

Что мне для этого понадобилось:
— 7 листов СТП — 1000 руб.
— 2 кв.метров Сплена — 400 рублей
— Галоша бензин (Для обезжиривания) — 50 рублей
— Бумажная лента — 50 рублей

Проклеен весь моторный отсек и днище до сидений СТП.

Второй слой приклеил Splen, также к сиденьям. К сожалению фото = (
Частично проклеил стыки печки СТП и битопласт, восстановил заслонку.
Эта работа с проклейкой затянулась на 2 дня …

Установка европанели.
— Проложил жгут проводов, предварительно разложив какие фишки куда.
— Через правую переднюю дверь вынесен в панель автомобиля.

В районе рулевой колонки на панели есть железные крепления к ней, и так эти крепления крепим так, чтобы они оказались под рулевой колонкой.

Затяните два винта справа и два слева. (1 там проушина, 2 снизу)
Панель встала ровно, печка и воздуховоды совпали.

Приступаем к подключению проводов.
На всю проводку хватило, ничего удлинять не пришлось. Каждая фишка была на своем месте.

Проверил поворотники, фары, габариты, дворники, печку и т.д. Все исправно работает.
В замке зажигания будет рядом с проводами микросхема для реле, реле должно быть установлено, иначе печка работать не будет. (У меня было)

Решил попробовать завести двигатель. Вставил ключ в замок, повернул: Зажигание работает, включаю стартер — панель тухнет, стартер не крутится… Думал что-то с замком зажигания.
Ну некоторые просто обходят эту проблему, покупая выключатель зажигания от ВАЗ 2110.

Решил эту проблему перетасовкой проводов в замке зажигания. — Это сработало. Двигатель заводится.

При включении зажигания заметил, что ДУТ (Датчик уровня топлива) ничего не показывает.

При сравнении схем оказалось:
1. В 2114 ДУТ подключается к панели напрямую в обход монтажного блока.
2. В 2109 ДУТ подключается к панели через блок монтажного блока: контакты 5,6 Х9 переходят к контактам 11,12 блока Х2. Розовый провод — это прямо ДУТ.

И я до сих пор удивлялся, почему у меня в жгуте была одна колодка с розовым проводом, которая не была подключена. Это просто указатель уровня топлива. Я подключил его напрямую к розовому проводу, идущему от ДУТ. — Это сработало.

Снял трос спидометра. Подключил электронный датчик скорости. — Спидометр рабочий.
Из датчика выходит 3 провода: +, — и управляющий. Подключил все к красной микросхеме, которая идет к панели приборов.

Подключение: + подключено, появляется при включении зажигания, — подключено к черному проводу, управление подключено к серому проводу.

Потом собрал переднюю часть. Вот что случилось в итоге.

Вот и все.

Плюсы:
1.Внешний вид.
2. Не гремит, не отваливается, не разваливается и т. Д.
3. Очень нравятся воздуховоды. Передние боковые стекла и лоб хорошо продувают.
4. Сижу за рулем и как будто в новой машине.
5. Все приборы видны, точны.
6. Управлять магнитолой удобнее.

Минусы:
1. Пришлось повозиться, но в принципе если не шуметь, салон не разбирать, день-два можно обойтись без проблем. Но это того стоит!

Удачи с установкой!

Добрый день.
Предлагаю вам послушать мой вариант вкорячивания евроторпеди в карбюраторную девятку.

Весь процесс установки торпеды можно разделить на две части:
1. Механическая — то есть все, что связано с размерами, сборкой, креплением и т. Д.
2. Электрическая — другими словами, подключение всей электрики. панель.

Итак, перед нами ВАЗ 21093 с карбюратором и низкой панелью. По объявлению нашел б / у панель 2114 практически в сборе. В комплекте:
1.Торпеда (2 бардачка) ;
2. Панельный кожух;
3. Заглушка откидной створки панели;
4. Ящик для мелочей + пепельница;
5. Комбинация приборов (2 окна) ;
6. BSK (твитер) ;
7. Экраны консоли (левый и правый) ;
8. Поперечины крепежные (4 шт.) ;
9. Накладка перекрытия тоннеля;
10. Пепельница вернулась;
11. Воздуховоды (в панели + салоне 3 шт.) ;
12.Мелочи (скрутки, пуговицы, волокна, шурупы, скобы и др.) ;

За такой набор отдал 7 тыс. Руб.
Дополнительно куплено:
1. Рулевая колонка 2114 — 3 тыс. Руб .;
2. Кожух рулевой колонки 2114 — 300 руб .;
3. Ремни безопасности передние 2114 — 500 руб б / у;
4. Электропроводка под торпеда — 1 тыс. Руб. (на бирке карб) ;
5. Монтажный блок 2115 — 2,5 тыс. Руб .;
6. Замок зажигания 2110 — 500 руб .;
7.Мелочи (реле, провода, клеммы, контакты и др.) — около 200 руб.

Общая смета закупки составляет 15 тысяч рублей . Если брать не б / у, а новую панель приборов Ваз 2114, то сюда прибавьте около 5 тысяч рублей.

Итак, начнем сборку с пункта 1.
Для начала все тщательно промываем.
Начнем с определения размеров воздуховодов как внутри панели, так и в салоне. Ведь ни для кого не секрет, что они соединяются и скрепляются таким замечательным образом, что продувают и откачивают там, где это вообще не нужно.Я использовал поролон и скотч «Момент». Поролон наклеивали с небольшим допуском по краям деталей для лучшей герметизации, а затем в несколько слоев перематывали скотчем.

Кроме того, я приклеил стык панели и воздуховодов вверху и стык обогревателя с воздуховодом кабины внизу, используя ту же технологию:

Затем обклеил пластик панели в местах соприкосновения ее деталей — торпеду, бороду, бардачок, все крышки и торцы панели (скрип на обшивке двери) :

С кол.Переходим к панельным креплениям. Для крепления торпеды 2114 к кузову 2109 отсутствуют две шпильки в начале тоннеля пола и две шпильки на его конце (для крепления облицовки тоннеля пола) . Путем проб и ошибок сделал несколько переходников на существующие светильники:

В случае с крепежом для прокладки тоннеля пола пришлось повозиться — он не встал на место из-за крепежа для ответки ремней безопасности передних сидений. В итоге слишком сильно вырубил, и взял ответки вместе с комплектом ремней от 2114 и прикрутил их к сиденьям ШС.О сборке последнего можно прочитать. Очень качественный редизайн стоковых сидений — дешево и сердито. Вернемся к настилу. Преобразования выглядели так:

Отрезаем лишнее

Прикручиваем переходник

Напоследок про монтажные «ушки» на рулевую колонку. Они крепятся на 2-х болтах и 2-х шпильках — но все они оказались короткими. Заменил болт на более длинный, но шпильки не менял, а вдруг порву резьбу? Как выход из ситуации — вырезать бороздки от «ушей».Рабочий процесс:

А теперь поговорим о нововведениях.
Во-первых, в передних дверях установил электростеклоподъемники, но пуговицы в бороде выпилил, рядом с пепельницей. Кнопки всего две — дойдут обе сидящие впереди, не нужно проводить провода в двери и вешать доп. кнопка для водителя.

Во-вторых, поставил блокировку, а вместо регулятора уровня подсветки поставил кнопку. Последний, в свою очередь, поставил на место управление гидрокорректором, а сам корректор исключил в принципе, потому что в поставленных фарах этого вообще не предусмотрено.

И в-третьих, поставил на место штатного иммобилайзера рукоятку воздушной заслонки. Комфортно и красиво, моё мнение.

Закончили ручную сборку. Переходите к шагу 2 — возитесь с электриком.
По сути — ничего сложного. Когда я только начал эту работу, мои знания в области электротехники стремились к нулю. Но ничего, практика помогла юному дарованию узнать, что такое чистка, пайка, термоусадка, контакт, цепь, звон … и много других страшных слов 🙂

Доработки по электрике для карбюраторной машины с невысокой панелью выглядят как следует (не забываем, что проводку к европанели с карбюратором брал) :

Во-первых, это панель приборов.
1) Подключить напрямую датчик уровня топлива (ДУТ) т.к. в первых Самарах он подключается через монтажный блок;
2) Вместо обычного троса спидометра устанавливаем датчик скорости 2110-3843010-18 и перекидываем провода от него на щиток;
3) Подключите датчик температуры окружающей среды к экрану. воздуха;
4) Направьте провод от концевого выключателя всасывания.

Во-вторых, БСК. В первой Самаре ограничители дверей привязаны к освещению салона. На второй Самаре, то есть с европанелью, концевые выключатели идут на монтажный блок и потом на этот БСК.Поэтому он сигнализирует об открытых дверях.

В-третьих, выключатель зажигания. Стандартная девятка не подойдет. Покупаем замок с десятками (2110-3704010-30) , который идеально вписывается в новую проводку.

В-четвертых, необходим монтажный блок на четыре, типа 3722010. Есть несколько типов. У некоторых есть катушка Карлсона, а у других нет. В первом случае с его подключением придется немного поработать. У меня был блок второго типа (2115-3722010-08), где ничего придумывать не пришлось.

Пятое, капюшон. В связи с установкой нового блока предохранителей необходимо переделать подключение датчика тормоза. В мои девять лет он заперся на мессе. Нужно плюс переставить.

С электрикой учтены основные моменты.
Мой вариант установки торпеды 2114 не претендует на точность и правильность, т.к. без косяков никуда.
Оцените, пожалуйста, проделанную работу!

Полную версию статьи со всеми комментариями можно прочитать.

описание, цена, тюнинг, схема и условные обозначения

Панель приборов ВАЗ-2115 в точности такая же, как и на любой другой машине, служит для информирования водителя об общем рабочем состоянии его автомобиля. В зависимости от того, какую марку машины вы выбрали, будут отличаться и элементы панели приборов. В этой статье мы разберемся, что такое щиток приборов ВАЗ-2115, узнаем, как его настроить, и как при необходимости разобрать систему.На самом деле разобраться во всех деталях не так уж и сложно.

Приборная панель ВАЗ-2115: схема

Система управления данной легковой автомашины соответствует всем международным требованиям и стандартам. Каждый его элемент очень прост в использовании и узнаваем, так как все кнопки, ручки, рычаги и переключатели отмечены специальными символами, помогающими определить их функциональное назначение.

На самом деле щиток приборов ВАЗ-2115 содержит немалое количество различных механизмов.Для того, чтобы вождение автомобиля доставляло вам максимальный комфорт, научитесь правильно им пользоваться. Обратите внимание на схему управления.

Щиток приборов ВАЗ-2115 оборудован механизмами, отвечающими за смену режимов работы фар, а также за включение поворотников. При необходимости вы можете отключить все звуковые сигналы и будильники. Также на панели есть кнопка выключения зажигания, совмещенная с противоугонным устройством. Если вы выключите зажигание и вытащите ключ во время движения автомобиля, будьте готовы к блокировке рулевого колеса, и вы не сможете управлять своим автомобилем.Также панель оборудована переключателями для очистки лобового стекла и омывателей лобового стекла.

Панель содержит специальные бортовые лампочки управления, которые помогают определить уровень моторного масла, наличие омывателя лобового стекла, недостаточное количество охлаждающей жидкости. Сигналы могут информировать водителя о том, что он не пристегивал ремни безопасности и не закрывал дверь автомобиля.

Щиток приборов ВАЗ-2115 также содержит несколько форсунок вентиляции и отверстия, отвечающие за обогрев автомобиля.Также можно найти пепельницу и розетку для установки аудиоаппаратуры.

Описание панели управления

Панель приборов ВАЗ-2115 содержит панель управления, которая расположена непосредственно перед лицом водителя. Здесь вы можете найти:

Тахометр, показывающий частоту вращения коленчатого вала. Если вы видите, что его стрелка уже находится в красной зоне, это говорит о том, что вам нужно срочно снизить обороты двигателя.
Тернеров.
Спидометр, позволяющий водителю определять, насколько быстро движется его автомобиль.
С помощью специального датчика можно узнать уровень топлива в топливном баке.
Определить пробег вашего автомобиля поможет одометр.

Есть ли неисправности щитка ВАЗ-2115

Описанный в этой статье щиток приборов, как и любая другая часть автомобиля, может подвергаться различным поломкам. Рассмотрим самые основные неисправности:

Если не работает сама панель приборов, то в этом может скрываться несколько причин.Самый основной из них — нарушение контакта с электронным блоком управления. В этом случае нужно почистить контакты или заменить вилку. Возможно, неисправность произошла в самой панели приборов. Чаще всего поломки возникают сразу после того, как панель приборов была разобрана и переустановлена самостоятельно. Обычно проблема возникает из-за неправильного подключения контактов. В этом случае необходимо произвести распиновку щитка приборов ВАЗ-2115.
Иногда, отдельные устройства панели приборов.Например, может сломаться спидометр, тахометр или прибор, показывающий уровень топлива в топливном баке. В этом случае проблема может заключаться в плохих контактах или механическом повреждении устройства. Если это произошло, вам необходимо заменить регуляторы.
Иногда выходит из строя подсветка ВАЗ-2115. Панель приборов, описанная в этой статье, больше не может быть выделена. Если одновременно не заработали все лампочки, то, скорее всего, проблема возникла снова в результате неисправности в электрической части.Чаще всего нужно просто «пошевелить» провода, и проблема решится сама собой. Если перестали работать несколько лампочек, придется их заменить.

Панельный монтаж

Если вы решили заменить щиток приборов ВАЗ-2115 (цена устройства указа ниже), то его необходимо заменить только с учетом распиновки. А для этого нужно выполнить следующие действия:

Сначала отсоедините кабель, который подключен к прикуривателю.
Начните демонтировать накладку на щитке управления. Внимательно осмотрите его, по краям вы обнаружите несколько саморезов, которые нужно открутить. После этого также найдите винты, отвечающие за крепление панели приборов вверху и внизу, и открутите их.
Теперь нужно демонтировать накладку. Учтите, что сделать это не очень-то просто, так как удерживается с помощью защелок. Поэтому, не делая резких движений, начинайте раскачивать его в разные стороны.
Необходимо отключить все провода, идущие к самой панели. Сюда входят часы, будильники, спидометры и прочее.
Демонтировать панель управления. Он фиксируется четырьмя болтами, которые необходимо открутить. Этот этап считается самым опасным. Все движения нужно выполнять максимально точно, так как велика вероятность повредить провода.

Вот и все, как видите, снять приборную панель несложно. Теперь вы можете делать ремонт своей машины.

Панель приборов ВАЗ-2115: тюнинг

Каждый автовладелец старается максимально ухаживать за своим автомобилем, а также сделать его уникальным и неповторимым. На сегодняшний день тюнинг автомобилей очень популярен, поэтому каждый автолюбитель сможет сделать использование железного друга максимально комфортным и удобным.

Чтобы дать точное определение понятию тюнинг, следует сказать, что его смысл заключается в индивидуальном подборе элементов и технологических удобств, которые выделят автомобиль из толпы других автомобилей, сделают использование наиболее комфортным для водитель. Правильно подобранные элементы также могут оказать водителю психологическую поддержку, что очень важно во время езды.

Базы

ВАЗ-2115 — панель приборов (обозначения приведены в этой статье) полностью соответствует всем европейским стандартам качества, поэтому учитывает дополнительное место для бортового компьютера и магнитолы.

Перед тем, как приступить к обработке внешнего вида панели вашего автомобиля, ознакомьтесь с ее техническими характеристиками и составными частями.Автомобиль будет казаться намного привлекательнее, если учесть цвет самого автомобиля, а также цвет электроники и дополнительных вставок, а также цвет стрелок и датчиков.

Подсветка — лучший способ тонировки панели приборов

На сегодняшний день оттюнинговать панель приборов с помощью подсветки намного проще, чем это было пять-десять лет назад. Раньше приходилось покупать несколько метров проводов, светодиодов, предохранителей и других деталей. Для того, чтобы оттюнинговать панель, придется потратить несколько дней. Сегодня это намного проще, быстрее и дешевле. Для этого достаточно купить небольшой кусок светодиодной ленты. Крепится очень просто и не требует дополнительных затрат.

Как преобразовать поверхность?

Еще один способ преобразить панель приборов — это изменение ее поверхности. Его можно подтянуть кожей, придать неповторимый оттенок или использовать специальные подушечки. Однако учтите, что очень часто такие методы потребуют демонтажа панели приборов.

Несмотря на сложность этого метода, панельные устройства будут смотреться очень эффектно.Однако очень важно тщательно продумать выбор материалов. Они должны соответствовать характеристикам вашего железного друга.

Подсветка датчиков и приборов

Очень многие автовладельцы любят освещать приборы и датчики. Постарайтесь максимально гармонично сочетать цвета. Очень хорошо, если цвета на мультимедийном дисплее совпадают с подсветкой спидометра и других устройств. На сегодняшний день существует большое количество накладок на датчики, спидометр или тахометр. Такие пятна могут изменять цвет устройств с помощью световозвращающих фильтров.

выводы

Панель приборов ВАЗ 2115, по мнению автолюбителей, очень удобна в эксплуатации. На нем можно найти все необходимые приспособления, кнопки и рычаги для удобного вождения. С его помощью вы сможете регулировать, а также следить за состоянием своего железного друга. Поэтому можно с уверенностью сказать, что приборная панель — одна из самых основных частей любого автомобиля. Стоимость его колеблется в пределах десяти тысяч рублей.

Каждый водитель хочет, чтобы его автотранспорт был уникальным. И сделать это несложно. Можно оттюнинговать внешнюю часть машины, но также можно внести необходимые корректировки и в ее интерьер. Оттунговав панель приборов, вы будете чувствовать себя еще комфортнее и увереннее за рулем любимой машины. Но, желательно всю работу доверить профессионалам, и тогда вы будете наслаждаться невероятным качеством и комфортом езды.

ВАЗ-2115 — отличный автомобиль с очень удобным и правильно оформленным пультом управления. Поэтому, если вы задумываетесь о покупке транспортного средства, не забудьте рассмотреть этот вариант.

Схема торпеды ВАЗ 2114. Пиндутан, бомбиля, значок, метка

Панель приборов ВАЗ 2114 разработана для того, чтобы водитель был уверен в своих силах. Узнайте больше о автомобилистах, используя различные панели и другие панели, если вы хотите, чтобы они сделали несколько серийных моделей… Каждый раз, когда вы можете настроить приборную панель, она может быть полезной для вас, как в каюте, так и в любой другой комнате.

Панели приборов ВАЗ 2114 содержат информацию, необходимую для обработки всего. Публикация информации является парнем информации с огромным количеством калорий и огромным количеством интересных вещей.

Спидометр доступен только на приборной панели с отметками от 0 до 200 км / ч, что дает результаты.Датчик устройства предназначен для включения коробки передач и подключения к дисплею на компьютере. Может быть окно в масштабе, показывающем пробег сасакян.

Индикация спидометра на спидометре предотвращает бензин в баке. Mayroon itong tatlong pangunahing mga dibisyon — 1, ½ at 0. Isa — ang tanke ay puno, zero — walang laman. Чтобы увеличить количество топлива, нажмите оранжевый значок заправки.
Тахометр представляет собой металлический циферблат, который отображается на любой панели.Получите информацию о коленчатом валу — включите двигатель. Скорость вращения 3500-5500 об / мин, все суммы являются критически важными для каждого двигателя. Изменение температуры в любой момент обеспечивает высокую температуру, связанную с ненадежным двигателем.
Малый датчик давления на тахометр обеспечивает оптимальную температуру охлаждающей жидкости. Температуры от 50 до 130 ° C, до 105 ° C и больше, чем до возможного перегрева двигателя.

Mga tagapagpahiwatig

Панель приборов с форсунками ВАЗ 2114 могут быть включены в работу с двигателями. Tumutulong silang maiwasan the pagkakamali sa system, kaya mahalagang malaman kung aling tagapagpahiwatig angles ano. Paano gumagana ang panel? Если у вас возникла какая-то проблема, датчик получает информацию на панели, а драйвер делает это просто потрясающе.

Этот значок представляет собой лампу на языке, которая показывает работу с блоком картера двигателя. Все, что вам нужно, это язык, который вам нужен. Этот небольшой фонтан значок содержит охлаждающую жидкость на хинди. Это может быть больше, чем нужно на 1 литр в танке.
Dome na may susi — kung mag-iilaw ito, nangangahulugan ito na walang sapat na angke ng pagpapalawak.
Значок является прекрасным ремнем с пряжкой, делает его очень популярным.
Эта бомба превратится в крест — сигнал парадаха или предупреждения о недомогании. Маламан, это на аппаратах много.
Этот раздел с анимированными изображениями на линии является графическим отображением созданной системы заранее … Маламан, страницы с множеством изображений, полный текст и другие материалы.
Значок, который является знаком и синтурой, является отличным от водителя, на хинди, который закрепляет синтаксис пангипуана.

Панель инструментов 2114, которую можно использовать, может быть, например, аварийной, аварийной, аварийной, ручным тормозом, сигналом от двигателя Chek Engine и большим количеством переключателей. Ошибка, которую вы видите, это очень важно.

Распиновка

Распиновка панели приборов ВАЗ 2114 предназначена только для ввода проводов и информации, на простом корпусе, это приборная панель с электронной схемой.Каким образом это можно сделать, чтобы создать любой интересный выбор на панели или панели для того, чтобы увидеть или увидеть свои бахаги. Для любой модели и той же приборной панели, схема является большой, легкой, схемой на ВАЗ 2115, которая может быть создана на модели 2114.

Схема имеет 26 разъемов, но не требует электроники. Karaniwan, диаграмма является важной частью манвала Сасакяна. Хинди — это проблема, которую нужно решить, если вы не знаете, как это сделать.

Mayroong dalawang pad на панели просмотра — пула и путь. Аппараты созданы на языке, созданном для пагкакасунуд-сунода.

Может быть использован для распиновки, чтобы сделать работу с проводами для подключения проводов — плюс плюс, минус висит минус. Если вы хотите увидеть диаграмму панели управления в ваших камерах, вы можете использовать различные устройства или все, что угодно, чтобы использовать панель мониторинга 2114, создавая уникальные визуальные эффекты.

Музыка для прослушивания музыки

Приборная панель 2114 очень удобна, чтобы настроить ее для настройки и установки подсветки. Гинагава ито нанг простой:

Pinapalitan содержит простые лампы на светодиодных лампах. Если вы хотите, чтобы ваши слова были очень удобными, вы можете установить начальные элементы на странице.
Провода для новых ламп, подключенных к дополнительному каналу. Хинди, как это сделать, создать много красивых цветов, создать цвет и оттенок, который лучше всего подходит для стрелок. Красивый аналог светодиодами.
Подсветка для подсветки может быть люминесцентной лентой, которая может быть использована для подключения панели приборов ВАЗ 2114. Это главное обновление и освещение в салоне. Вы можете использовать кольцо с панелями, содержащими лампы с электрическими диодами.

Чтобы панель инструментов ВАЗа стала лучше смотреться на визуальном уровне, эти панели выглядят с яркой подсветкой с глазурью. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Konklusyon sa paksa

Приборная панель 2114 является простым средством управления функциями и функциями.

Впечатление от множества наивысших достижений, позволяет создавать различные визуальные эффекты. Эта музыкальная мелодия представляет собой полный набор панелей с использованием евро. Все провода можно установить, установить все провода и новую систему

Получение качественного внутреннего распорядка, как результат, дает огромное количество языков. Это делает его более компактным для использования на каньанг бакале на кабайо. Вы можете настроить индивидуальную настройку пигментации, если хотите, чтобы это происходило с ловушкой, которая может быть интересной, и она может быть просто ханапином.Панель инструментов ВАЗ 2114, настраиваемая на панели инструментов, может быть настроена на любую панель.

Во время работы с интерьером, нам нужен драйвер, настроенный на приборной панели, и вы можете использовать различные функции с личными настройками. Gayunpaman, dapat tandaan, чтобы красиво декорировать медьо mahal. Возможное создание, чтобы помочь вам сделать все возможное.

Махалага на хинди только для того, чтобы выбрать панель, которая вам нравится в Интернете, она может быть использована для того, чтобы установить все, что угодно. Активация / разборка позволяет решить проблемы, связанные с установкой.

Установите эти настройки на разные мелодии, сами по себе, наложение для приборной панели ВАЗ 2114 от сторонних производителей, которые легко доступны.

Посещение ежедневного сидения в среднем простом:

Можно разобрать панель из коробки. Инициируйте, как добавить диаграмму из автомобильного атласа, созданного автопроизводителем для этого. Этот метод может быть использован без каких-либо съемников, почти не использует сари с классическими инструментами и плоскогубцами.
В настоящее время, вы получаете новую информацию о водителе или об изменении приборной панели на большом расстоянии, в любом случае, в результате получается очень позитивный результат.
Хинди вы можете добавить на хинди написание панели, если хотите, чтобы узнать все подробности из рито. Такие элементы, как застежки, могут быть очень удобными. Сделайте это, чтобы установить, какие застежки можно использовать в процессе установки, и вы можете установить их на любой панели.

Позволяет симулировать все траблы, позволяя создавать мастер-классы, которые устанавливаются на компьютере.Karaniwan itong naglalarawan nang detalyado hakbang-hakbang na algorithm aksyon

Легкое обновление на приборной панели

На этом языке, настройка приборной панели ВАЗ 2114 очень удобна. Может быть, это много моделей на рынке, чтобы использовать все, что вам нужно, это отличный способ сделать это, если вы хотите, чтобы это было сделано с большим удовольствием.

Ang AMC. Все модели, которые используются в этой модели, являются важными для всех типов значений:

вы можете выбрать дизайн, который вы любите из разных образов.
hanay представляет собой тегапагпахиватию языков, на которых написано традиционное слово «pabrika», и это очень важно, если вы хотите, чтобы это звучало так, как это было;
особый хит накаляет на удивление ярких цветов и хромированных окантовок в любой шкале.

Сделать последнюю версию AMC-2.

ПРО-СПОРТ. Вставка для панели инструментов является оригинальной. Великолепная мульти-яркая подсветка позволяет быстро перемещаться по инструментам. Разработаны модели на основе различных субстратов:

Если вы хотите, чтобы ваш автомобиль ВАЗ 2114 был доступен для различных вариантов, вы можете настроить драйвер, чтобы настроить его в любом месте. Эта особенная модель, которую вы видите, является наиболее популярной в кулаи — асуль.Калитки могут быть установлены путем установки. Результатом является прекрасная панель управления спортивным персоналом.

УЛИЦА БАГОНГ. Эта особенность настройки подкладки представляет собой хинди-палитру схемы, в которой представлены все элементы, созданные на хинди, как все, что связано с «набором инструментов». Дизайн в стиле кулей.

Используйте различные варианты подсветки. Каждый день, это светлая версия с множеством символов, и все это происходит на габи, водитель может какаяхангать на хинди только на языке, кунди-пати на ринге кулаев.

АМС-2. Благодаря обновлению настроек настройки, которые минимальны для драйверов, эта настройка разработана для тахометра. Эти удивительные люди работают в лучшем свете. Спидометр уже доступен на калибровке. Публикация результатов поиска стрелок позволяет получать отчеты и получать данные на хинди, чтобы просмотреть их в любом устройстве.

Включите светодиодные элементы. Этот метод позволяет быстро и точно определить параметры в габи и на габи.Удивительно, что установка выполняется в огромном количестве произведений искусства, когда вы производите установку, выполняя установку, вы можете создавать полный интерьер.

Hilagang Hangin. Дизайн дизайна найден в хит-парадах из самых крутых катапатов. Многое на хинди делает переводы на традиционную страницу устройств. Gayunpaman, когда он это делает, вы можете найти свой любимый новый хит.

Часы на этой панели очень хорошо известны с дизайном спортсменов. Эта схема, которую можно сделать, применяется к качеству изображений, которые можно использовать.

Настройка панели Europanel

Это кардинальный способ установки 14 моделей, установленных на европейской панели. Это решение позволяет вам использовать «автомобили» ВАЗ, чтобы узнать их количество:

ang manibela ay walang kakayahang ayusin;
суммируют манипуляции, связанные с созданием функций управления устройствами;
упражнений с какими-либо навыками на Габи научились работать с приборами, которые используются в жизни;
хинди лучший анализ материалов, которые представляют собой основные элементы дизайна интерьера;
пластиковая пластика создает множество скрипов, ударов и механических работ в обычном режиме моделирования операций;
, который можно установить в перчаточном ящике, можно использовать на хинди с красивым замком, который используется в дизайне;
классный салон в часах, созданный на хинди, красивую систему, используемую в салоне.

Установка новой передней панели в каюту только на английском языке, решает многие практические проблемы. Позволяет получить доступ к тем, кто работает, и делает их более удобными. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Выполнить калибровку пластика для обработки европанелей. Gayundin, эта игра позволяет получить любую конкретную рекламу. Драйвер содержит множество различных ящиков для небольших элементов и их установки для современных устройств .

Установка новых элементов может быть удивительной. Samakatuwid, хинди это удивительно, чтобы сделать это на любой странице просмотра.

Хинди содержит много примеров естественного обучения в дизайне, посвященном дизайну. Это может быть удивительный выбор, устройства, халимбавы, спидометр или тахометр, а также узнать хинди из старых халагов. Хинди это дает возможность, если вы хотите, чтобы катотоханан мог работать в отличном режиме, когда он был водителем, он начал работать с малым количеством людей, которые могут вас заинтересовать.

Новые драйверы оснащены приборной панелью ВАЗ 2114. Благодаря этому, автомобилисты получают новые знания. Теперь, когда вы хотите узнать новые подробности на хинди, вы узнаете, как изменить их текст.

1 Установка приборной панели ВАЗ 2114

Благодаря различным моделям отечественного автомобиля, создавая панель приборов ВАЗ 2114, вы получите визуальный эффект.Все, что вам нужно, это то, что вы узнаете, как это сделать, на хинди, но только в оригинальном, портативном формате.

Этот элемент для настройки, созданной для создания художественного творчества, представляет собой панель инструментов для работы с любыми инструментами. Вы можете создавать множество музыкальных композиций для мелодий. Самый лучший вариант — это управление и изображение драйверов. Самый простой способ обновить панель с помощью инструментов.

В моделировании трафаретной печати, помогает выпускать материалы. Для одновременной настройки панели приборов ВАЗ 2114, вы можете настроить его, чтобы настроить его. Как работает, чтобы защитить базовый спидометр. Переключение между стрелками и устройствами. Dapat itong gawin nang maingat, dahil the bahagi ay napaka babasagin. Установите на складе наличие и подсветку подсветки.Берде шила са пабрика. Вы можете присвоить имена этим деталям различных оттенков.

В начале работы, установите спидометр в обратном порядке. Установить такую защиту можно, установив ее, чтобы защитить базовое устройство. С помощью спидометра ВАЗ 2114 вы можете узнать, сколько времени прошло за 30 минут.

Элемент приборной панели, который позволяет легко использовать стрелки инструментов.На панели управления, панель представляет собой внутреннюю автоматическую подсветку, которая включает подсветку, подсветку, подсветку и все элементы подсветки. Кадаласан все кулайи накагагамбала на портативном пагмаманехо на габи, дахил все шила награждает хинди на кулаи. В этом случае стрелки устройств имеют ореолы на хинди. Чтобы сделать это лучше, вы можете выбрать все, что нужно, чтобы установить все светодиоды.

Чтобы сделать это, разобрать панель приборов ВАЗ 2114. На всех стрелках можно увидеть много светодиодных индикаторов и сделать это особенно часто. Динадала проводов, которые вы используете на устройствах, подключенных к панели, подключите их к кабелям обогревателя. С помощью этого метода можно настроить тип в обратном порядке.

Это сделано, чтобы обновить панель приборов ВАЗ 2114, стрелки на нем освещены на очень маленьком, малом языке, и все кабины имеют отличную возможность magkakaibang hitsura.

2 Настройка панели приборов для настройки панели приборов

Панель приборов ВАЗ 2114 может быть изменена очень быстро. В этом случае, этот драйвер является одним из самых популярных, но когда он работает, он может быть установлен на халипе, который не является надежным. Попробуйте найти самые популярные, пользующиеся спросом, если они есть в любой ситуации.

Самая надежная панель для настройки ВАЗа используется на моделях и AMC … Это может быть много значков:

, которые хотят узнать больше о дизайне. Этот англоговорящий человек может использовать его;
панель управления содержит множество языков, которые несут любой случайности. Аппарат представляет собой огромное количество клиентов с большим количеством панелей;
козырек может быть какакит на хитсура саламате с кулаем на калиски с гилидом на пилаке;
Возможен заказ приборной панели в различных оттенках.

Это модель, которая любит любую панель PRO-SPORT … Этот продукт изготовлен с использованием накладок на панели. Получить каласаг на магане и на сладком на кулае. Установите драйвер подсветки. Totoo, mayroon lamang isang kulay — asul. Все калибры инструментов можно установить для установки различных панелей. Сделайте это в течение всего долгого времени своим естественным хитростям.

На внутреннем рынке имеется приборная панель AMS-2 , этот инструмент, который используется на тахометре. Большой продукт главного спортсмена поражает, ставя стрелу. Используйте светодиодные индикаторы, чтобы включить светильник. Это профессиональный простой способ установки продукта. Ничего страшного в этой модели, вы можете установить торпеду.

Эта модель на нашей странице основана на BAGONG STREET с удивительной схемой.Сделайте это так, как хотите, и вы получите его, сделав его уникальным продуктом. Все устройства используются в каждом из них. Подсветка очень эффективна. Каждый день, когда компартментация пасахеро открывается эксклюзивно. Включите габи, измените яркую подсветку на хинди и сделайте это прямо сейчас.

Все набранные модели имеют 3-9 бесплатных рублей.Вы можете заказывать их в различных вариантах: подключаться к Интернету или в Интернете.

3 Европанели для ВАЗ 2114

Элементы дизайна, сделанные в Европе, стали лучшими на нашей торговой платформе. Gayunpaman, делает все возможное, чтобы помочь вам. Эти впечатляющие результаты представляют собой потрясающую хитрость, удобную установку продуктов без единой полной версии. Gayunpaman, этот метод для всех, кто предназначен для панелей евро на мамах, является материалом, который вам нужен.Хинди на этом языке матигас, хинди касия-siyang пластик, который дает нам возможность делать это на протяжении долгого километра на открытом воздухе. Наша история Европы сделана из материалов, которые несут в себе самые лучшие и самые лучшие результаты и хиты. Этот инструмент работает с таким продуктом, который вызывает позитивные эмоции.

Кавалеры Europanel очень удобны, представляют собой ореолы на хинди, известные торпеды и работают в лабораториях, которые подходят для самых маленьких.Этот хинди очень хорошо знает много свободного километра от него.

Современная приборная панель, которая работает, является независимой системой управления. Букет этого, является одним из самых популярных бахагов, который делает все, что вам нужно, и делает много интересного. Сделайте лучший выбор и получите удовольствие от эстетики, на основе камалайна, сделанного на различных панелях, в том числе и в красивом мататванагпуане, во многих аспектах. инструмент на кнопке управления, все, что вам нужно, это подсветка на хинди.

Панель приборов ВАЗ 2114

Семьи Самары 2 являются современными панелями приборов ВАЗ 2114, изготовленными в стиле «Европанель». Сделайте это, чтобы узнать, как сделать красивый танец в харапе, очень хорошо, с удобством и эргономикой, и это поможет вам сделать это в обычном стиле.
At karamihan sila ay nagtagumpay. Инструмент и сенсорный блок, который можно установить с помощью специального драйвера, с помощью манипулятора, можно получить максимально возможную информацию:

В зависимости от того, сколько времени у вас есть, это может быть датчик на шкале, в зависимости от двигателя, это происходит в зависимости от того, какой двигатель двигается, и вы можете найти его, как частный, на сандали, так и другой мощности. Это звучит так, как если бы вы работали с цифровыми изображениями в цифровом формате, в окне с стрелкой.На канале — спидометр или метка касательно стрелок, с помощью стрелок — цифровой, который используется для поиска, предназначен для долгого времени, когда можно совершать плавные переходы;
Находясь на страничке, настраивает контрольную лампу с циферблатом, которая позволяет управлять стрелками с помощью стрелок на календаре и канане;
Если вы не знаете, что делать, если вы не знаете, что делать, и вы можете сказать, что ваш двигатель работает — полный сигнал о неисправном аварийном двигателе получает информацию от бортового электронного устройства;
С помощью этого инструмента можно изменять температуру двигателя, изменять его или использовать датчик температуры охлаждающей жидкости, поэтому он может быть значком, который может быть лучше, чем когда-либо. Са илалим нито — значки баллов, беседы на языках, размышления над камаем и батареей;
На канале gitnang bahagi может быть указатель поворота на бензин, на нем нет значка, обозначающего какой-то момент, на его основе это значок для минимального количества бензина на резервуаре Рин значок — большой синаг, большой антас на вкус и мандарин на синаг.

Обеспечивает эргономику великолепных инструментов и значков информации для визуального отображения информации, информации о ключах, клавишах и других инструментах.На панели управления установлен бортовой компьютер, в том числе и BC «Gamma», «Multitronics», «Prestige» или «State». Просто для установки, которую можно установить, и этот драйвер позволяет получить необходимую информацию о системе двигателя и других важных для вас условиях………………………………………………………………..

Информация об этом представлена на хинди только в Британской Колумбии, включает в себя различные элементы управления или информационную лампу и удобные элементы управления на кластере инструментов и на любой панели управления. Как и все, что бортовой компьютер содержит информацию о различных методах, халимбава, информация о проверке или проверке.

Увеличивает блокировку компьютера, с легкостью и медитацией, которая делает английский язык на иламе нито. Гитнанг балбас может приготовить угощение и пепельницу. Выходы воздуховода очень хороши, они помогают избежать запотевания и запотевания.

В процессе настройки, устраняет проблемы с неисправностями или переключением в различных системах. Для того, чтобы сделать эту машину похожей на панель ВАЗ 2114. Какую панель приборов можно использовать, если вы хотите использовать торпеду на ВАЗ 2114 (панель приборов).

Дважды карабин, на ВАЗ 2114, эта панель установлена на ганапе, но не имеет ничего общего с воздуховодом, который висит в Калане, или когда-либо когда-либо, когда-либо, когда-либо, но ганап на кольце и выбранных панелях upang hindi ito mag-agaw.

Разобрать панель приборов на ВАЗ 2114

Он симулирует сложную композицию, которую можно использовать, чтобы выбрать свой стиль в дизайне и создать панель инструментов на этом инструменте. Разобрать на торнильо, получить хиты:

Приборная панель ВАЗ 2114

Панель приборов на принадлежностях:

1 — Торпеда ВАЗ 2114, или панель приборов, вы можете использовать все инструменты, бортовой компьютер, контроль на калане, другие люди и другие панели на защелках ай накакабит;

2 — накладка для панели инструментов, с функцией управления, может быть на выходе из воздуховода для установки вентиляционных отверстий;

3 — кронштейн;

4 — заглушка;

5 — пепельница катаванская;

6 на 11 — канал и выход из круса;

7 и 10 — разные консоли консолей;

8 — панель приборной панели;

9 — скобка gitnang.

Если вы хотите узнать, как это сделать, если хотите, чтобы панель была на ВАЗ 2114. На естественной основе для вашего сарили, вы можете сделать это в любой ситуации.

с помощью отвертки Филлипса, можно отвинтить все крутильные диски на одном экране с экраном консоли. Для того, чтобы сделать это, чтобы сделать это, очень важно, чтобы избежать искажений, которые можно услышать и сделать.

Если экран установлен, вы можете легко обрезать его с помощью кронштейна катавана.
экрана консоли надежно закреплены с помощью нескольких саморезов. Используйте отвертки Филипса, чтобы открутить все торчащие из них, как вы их сделаете.

использовать экран на хинди, чтобы получить его много с помощью ремня безопасности, подключенного к ликурану.

Идентифицировать «массу» из батареи через панель управления. Если вы хотите, чтобы радиостанция была подключена к сети, она была создана из связки проводов через соединение с пользователем. Если радио установлено на хинди, установите только провода от панели, подключите шнур питания к вилке. Сделайте снимок сигары и снимите карту с помощью бомбы в пепельнице.

добавить элементы управления заслонкой обогревателя.Чтобы сделать это, попробуйте использовать плоскую отвертку.

С помощью простого управления этим, вы можете использовать множество часов с помощью рычагов. Para dito, nakalarawang halimbawa kung paano ito gawin sa tinanggal na yunit.

Mayroong — это особый выступ на пингге; Как установить hawakan, это может быть лучше, если вы хотите, чтобы он выступал на этом.Чтобы сделать это, попробуйте сделать это, попробуйте и нажмите на него, чтобы использовать свой патог, манипулировать искажениями, чтобы это сделать из выступа.

установить вентилятор электрического обогревателя в любое время суток.

, чтобы открутить винт с головкой Phillips, вращающий панель инструментов на скобах и инструментах.

в окне на панели инструментов, чтобы использовать блок инструментов, можно было много саморезов в один и тот же день и в любое время — в окне. Чтобы сделать это, нужно-разобрать облицовку (2) и закрыть (8).

Подключите вилку и сделайте торможение саморезом на любой вкус.

можно было услышать торнильи в лучах из разных источников на планшете и так далее.
позволяет установить провода для переключателей, подключенных к ним.

могут быть изготовлены из болтов из манипулятора.

Установите саморезы с большим креплением кронштейна с ключом «8».

использовать торнильо для искажений и использовать габай на илаве.
Установите крепежные элементы, управляющие элементом управления, и изображения, полученные от изображения на бахагах,

, добавив вставку, включающую все панели управления.
можно использовать с помощью Суси на «21».
Установка гидрокорректора подсветки.
можно использовать и другие застежки на панели, закрепить их на крышах на разных языках.

вы можете использовать торпеду ВАЗ 2114.

Установка производится в обратном порядке.

Чтобы получить полную информацию, вы можете выполнить руководство по видеосъемке на приборной панели ВАЗ 2114.

Как сделать так, чтобы сделать это в режиме ожидания, чтобы использовать приборную панель, и вы сможете увидеть все, что вам нужно. Багаман хинди может похвастаться этой песней, как всегда, когда кольцо делает все возможное, чтобы узнать, как это сделать.

Эта панель управления содержит подробную информацию о сасакянах. Если вы не знаете, как работает торпеда ВАЗ 2114, вы можете узнать, как это сделать, если вы хотите, чтобы он читал серию, для того, чтобы установить, как это сделать.

Новая панель принесла всего 15 000 рублей, но не более того. Здесь вы можете сидеть наедине с собой. Халимбава является активным на калсаде, в результате чего получается, что он делает светлый битак на панели, который вводится в математику, которая действует на протяжении всего времени.

Панель управления, элементы

Изготовлен на заказ и используется для откручивания саморезов на приборной панели.Направление всех элементов, которые накатываются на отдельный экран центральной консоли. Если вы хотите узнать, как работает педаль, вы можете использовать ее для управления педалями водителя. Чтобы установить саморез, нужно вставить вилку, установить магнитолу и установить ее.

Для обычных людей, которые работают, если вы хотите, чтобы они были подключены к пиндутану, чтобы получить возможность использовать его в качестве ВАЗа.Сделайте это, чтобы использовать все чипы из различных панелей инструментов. Лучшее, что нужно сделать для этого на языке. полностью … Сделайте это лучше, чем вы хотите, и вы можете использовать их на языке.

Kapag nagtatrabaho, tandaan, что это дает нам больше, чем сигары, и pag-iilaw ng пепельница. Это сделано для того, чтобы исповедовать халиги. Matapos makumpleto ang pagtanggal, tinatanggal din namin ang manibela.Pagkatapos nito, ang haligi is madulas nang pababa. Теперь, когда все естественные турникеты оказываются и ответственными за управление запуском процесса, они могут быть выполнены в любом случае.

Подключайте все элементы приборной панели, используя кольцо, отвинтите монтажный кронштейн. Это элемент, который может быть создан через любое управление через приборную панель. Он может переключать реле и различные варианты топлива, которые накапливаются на этом уровне.Huwag kalimutan na kakailanganin mo ring buwagin ang nakahalang bundok.

Кайланган может быть очень красивым, и он может быть установлен, чтобы отвечать за то, чтобы включить фары и использовать панель инструментов, включить подсветку на полосу и одновременно включить светодиодную полосу. . Все траектории на приборной панели являются полностью открытыми, чтобы читать на хинди красивые элементы.

Если вы хотите, чтобы все многие из них были отключены, и чипы установлены на иммобилайзере и всегда отключены.Вы можете добавить к просмотру все элементы, каждый из которых работает с любой панелью, это важно на вас. Теперь вы можете легко установить новую приборную панель. Если вы хотите, чтобы ваши часы были приготовлены, вы можете использовать инструменты, которые помогут вам выполнить установку.

Панель управления, особенно на панели

Любой автомобиль ВАЗ 2114 представляет собой новый вариант, который позволяет делать приборную панель каждый день подряд и часто устанавливает новые, самые последние версии.Сделайте это с помощью этого метода, который поможет вам лучше понять хинди, чтобы узнать о сербисах.

Если вы хотите, чтобы ваша кабина создавала лучшие модели, большие модели современных торпед, то спидометры созданы в цифровой форме. Это сделано и сделано, чтобы узнать, как получить удовольствие от гаммы. Gayunpaman, получить доступ к естественным панелям данных, получить доступ к панели инструментов, которая будет использоваться естественным образом, чтобы узнать все современные методы.

Если вы хотите узнать, что делать, если вы хотите использовать новую панель, выберите много языков. Во всех, вы можете увидеть торговлю, специальные предложения, например, онлайн-доску объявлений на аукционе. Sa paglaon, mahahanap mo ang isang produkto na nababagay sa your pareho sa kalidad and sa presyo.

С помощью панели управления, которую можно установить, вы можете выбрать любую декорацию, чтобы сделать это максимально возможным.Попробуйте сделать это на одной панели, и вы сможете сделать это с помощью пангангалаги. Все, что вам нужно, возможно, сделать это в Интернете без ореолов на 1/3 части новой торпеды.

Samakatuwid, в этом разделе, вы можете сделать все, что угодно, только для того, чтобы читать новые книги в любой точке мира. Если вы хотите, чтобы ваша панель была создана из разных источников, вы можете использовать неоновые лампы или сделать их более эффективными, чтобы сделать это лучше.

Эта панель создана специально для этой панели, которая содержит тексты на хинди и сукаты, а также стрелы, кунди-пати, которые используются в других языках. Этот, хинди ка дапат маг-скульпт илав кахит, как человек, нарито каиланган мо ринг наблюдал за махигпит на пропорсйон, дахил их малоизвестные, которые были созданы в любом случае. Lalo na kung, kung kinakailangan, kailangan mong paulit-ulit na magmaneho sa mahirap na seksyon ng ruta.

Если вы хотите, чтобы панель была открыта, вы можете увидеть множество изображений. Чтобы получить доступ к автомобилю ВАЗ 2114, вы получите специальные материалы. Здесь вы можете найти все, что вам нужно, это сделать на панели управления. Установить все, что нужно, чтобы установить новые, как можно быстрее открутить все.

Вы можете использовать панель инструментов, чтобы обновить панель, как сделать, чтобы сделать это в сербисии, или сделать это на вашей любимой мелодии. сарилинг лакас.Сделайте это по своему усмотрению и убедитесь, что это сделано на профессиональном уровне. Удачи!

Установка противотуманных фар — правильная установка и подключение. Подключение противотуманных фар через реле: Схема, пошаговая инструкция Самостоятельная установка противотуманных фар

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при движении в сложных погодных условиях — снегопаде, ливне или тумане.Те, кто часто путешествует на своей машине, не могут представить себе возможность эксплуатации машины без установленных противотуманных фар. В отличие от головной оптики, ПТФ способны эффективно освещать дорогу даже в условиях сильного тумана.

Для чего установить противотуманки

Современные автомобили Не зря оснащаются противотуманными фарами. Дело в том, что туман — это взвесь мельчайших капелек воды в воздухе, которые практически полностью отражают попадающий в них свет фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения фарами становится более плотной.Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильном расположении освещается только полотно, а не пространство перед автомобилем. Это объясняет их эффективность. Кроме того, эффективность против тумана в определенной степени увеличивает фильтр желтого света, позволяя использовать совершенно другой спектр, не отражающий водяную пыль. К сожалению, автопроизводители не всегда устанавливают ПТФ штатные, заставляя водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар не отличается сложностью и выполняется за несколько часов. Для этого заранее приготовьте все необходимое:

медные провода;
предохранитель емкостью не менее 15 А;
реле;
кнопка включения, если на панели нет свободного;
изолирующий или «термоусадочный».

Схема подключения тумана через реле предельно проста, и справиться с этой задачей под силу любому человеку.

Провод к аккумулятору удобно протягивать под педалями. Особого внимания стоит уделить качеству контакта с выводами, а также необходимости установки предохранителя.

Важно! Его следует разместить как можно ближе к аккумулятору — любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ можно будет установить только сами противотуманки.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному светотехническому оборудованию и «опциону», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормам.Таким образом, высота размещения противотуманных дверей должна быть не менее 250 мм на уровне почвы с расстоянием до каждого измерения не более 400 мм. Установить противотуманные фары можно только симметрично. Нельзя подключать их напрямую к зажиганию, установив выключатель, позволяющий использовать их отдельно от габаритных фонарей.

Установив фары на постоянное место жительства, подключение противотуманки в реле не представляет затруднений. Оба минусовых провода от фар подключаются к массе, а плюсы подключаются к 30 контакту на реле.Если все сделано правильно, проверка установленного тумана пройдет успешно. При работе требуется пристальное внимание уделять качеству всех соединений проводов. Все скрутки нужно делать качественно, а после желательно использовать специальную «термоусадку» — так можно исключить оплавление соединения и их окисление.

При самоподключении тумана через реле требуется не меньшее внимание и правильная настройка. Они не должны закрывать пространство перед автомобилем — для этого есть фары.Установленный туман предназначен для освещения дорожного полотна, то есть они должны быть внизу на дороге. Это позволит им выполнить свое основное предназначение, а не станет поводом для ослепления встречных водителей. Перед самостоятельными подключениями можете посмотреть видео

Схема подключения противотуманных фар — важный вопрос, беспокоящий водителей. Они знают, какие большие деньги нужно отдать на обслуживание станций, поэтому попробуйте отремонтировать самостоятельно. Это не так сложно, поэтому даже при незначительных познаниях в области автоэлектрика можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары без проблем. Для этого не нужно выполнять сложные действия, ведь необходимо просто следовать уникальной схеме. Благодаря ему можно будет обеспечить безопасные поездки по бездорожью в любую погоду. То, что должно быть сделано?

2 клеммы подключены к туману. Первый (массовый) разряжается до тела, а второй удлиняется до аккумулятора, но не подключается.
Далее устанавливается реле (лучше выбрать со встроенным предохранителем).Красный провод отправляем на плюс аккумулятора, а черный — на минус. Остается зеленый, отвечающий за управление включением. Его необходимо принести в салон.
Кнопку включения в салоне сделать можно где угодно, но она должна быть доступна водителю.

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, затратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но справиться с задачей без посторонней помощи проще.

Что такое самостоятельная установка выгоднее?

Возможно подключение воздуха дома. Для этого не требуются профессиональные навыки или специальное оборудование, поэтому не придется мучиться с установкой и подведением итогов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

Сокращение затрат;
Сокращение потерь времени;
Точное знание схемы.

В тумане движение становится безопасным, но водитель должен хорошо знать схему.Неожиданная поломка не должна пугать автовладельца, поэтому ему стоит серьезно задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

При посещении СТО водителям также приходится сталкиваться с длительными задержками. За машину предварительно никто не возьмется, поэтому даже быстрое подключение потребует несколько дней. Все это время человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не понадобится.

В собственном гараже вы легко справитесь с несложной задачей, подключив технику.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно установить фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже можно будет справиться с задачей за один вечер, подключив дополнительный свет.Причем машину не нужно оставлять на вокзале, а потом ждать звонка.

Используя легкое описание, можно постепенно справляться с работами. Профессионалы тратят на необходимые действия всего один час, но без определенных навыков вам понадобится целый вечер. С ними справишься самостоятельно, поэтому сталкиваться с автосервисом бессмысленно.

Его услуги оставляют желать лучшего, поэтому полезнее научиться выполнять различные виды ремонта. После этого появится шанс навсегда избавиться от огромных регулярных трат.Даже электрика автомобиля не такая сложная, если ее рассмотреть подробно. Бояться поломки не стоит, лучше попробовать самые простые схемы, которые обеспечат быстрое решение проблемы.

Если ваша профессия связана с частыми поездками на машине или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самую короткую поездку нельзя совершать без хорошей противотуманной техники. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть автомобили, в которых приходится самостоятельно подключать противотуманки в реле. Схема и шаги этой оптики — далее в нашей статье.

Зачем тебе туман?

Прежде чем рассказывать об особенностях установки этих элементов, несколько слов о том, какое значение они представляют для автомобиля. Основная функция — подача света. От этой характеристики зависит качество и ассортимент осветительных дорожных полотен. Если туман хорошо настроен, они способны осветить перед собой до 10 метров асфальта, чего достаточно для безопасного передвижения со скоростью 50-60 километров в час.И неважно, в какую погоду вы собираетесь — безоблачное небо или густой туман — с вашей функцией эта оптика всегда справляется. Так как установить его в машину?

Подключение тумана над реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В процессе работы нам понадобится предохранитель на 15 ампер, несколько счетчиков проводов, изолента, кнопка включения, колодка и реле ПТФ. Подключение противотуманки через реле показано на фото ниже.Мы сосредоточимся на нем.

Это та же схема подключения реле тумана. В принципе, никакой сложности не представляет, и справиться с этим очень просто.

С чего начать установку?

Прежде всего необходимо снять центральную панель — там будут 2 лампы подсветки регулятора печи. На работу ПТФ они не влияют, но их провода нам понадобятся. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца.Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Затем провод подключается к месту расположения разъема освещения топки, а вторая его часть идет к отдельной кнопке переключения ПТФ.

Подключить контакты

Как подключить противотуманки над реле Next? Для того, чтобы система была двунаправленной сетью из габаритов и 85 контактов, необходимо провести провод к реле. Далее протянуть 87 контакт под педалями до АКБ.

Как правильно подключить туманные тиманы через 30, 85, 86 и 87 контактов. Их, согласно рисунку, соединяем. Здесь я устанавливаю предохранитель на 15 ампер. И чем ближе он будет к батарее, тем лучше. Далее 86-й контакт. Здесь все просто — соединяем с телом.

Насчет проводов

Теперь осталось разобраться с самими туманами. Как известно, от каждой фары идет всего два провода («плюс» и «минус» соответственно).Последние соединятся с телом, то есть это будет наша масса. Далее поднимите его на реле таким образом, чтобы провода не были видны, и подсоедините к аккумуляторной батарее.

Это завершает соединение тумана через реле. Составная схема, как видим, очень простая, поэтому с такой задачей справится даже начинающий автомобилист.

Второй вариант установки

Намного проще, это будут обладатели автомобиля, у которого в бампере уже есть место для крепления противотуманных фар.Тогда никаких предохранителей покупать не нужно. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (примерно про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвета. Последний подключается к «плюсу», а первый — к «минусу». Хотя на некоторых экземплярах (как, например, на запотевании для «Дэу Нексия» азиатского производства) нерезко, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюс» и «минус».Кстати, если вы не нашли в бампере проводов для подключения оптики, это не беда — можно попробовать подключить их напрямую к аккумулятору. Причем не обязательно тянуть «плюс» и «минус» из каждой лампы отдельно. Порядок установки может быть следующий — клеммы АКБ (точнее, устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую голову водителя, а затем на правую. провода короткие, берем больше, зачищаем их контакты на концах и подключаем.Придется запастись ленточной лентой. Цвет длинного провода, который будет подключен к ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует проявить бдительность и перед установкой выключить аккумулятор. В противном случае малейшее соприкосновение провода с телом может повлечь за собой короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, где производителем предусмотрено место крепления оптики.Например, на машинах ВАЗ 2110 и 2114 на подключение противотуманки таким способом таким способом остается не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки подобного оборудования. на автомобиле).

Какие требования к ПТФ?

Напоследок отметим, что современные противотуманные фары должны отвечать по правилам:

Вывод

Как видите подключение противотуманных фар на ВАЗ 2110 и многих других автомобилях отечественного производства — это довольно простое дело, с которым справиться кому каждому автолюбителю.Противотуманная фара — ваш надежный помощник, позволяющий вовремя распознавать объекты на полотне дороги и с большим запасом времени реагировать на дорожную ситуацию.

Залог вашей безопасности — правильно оборудованный автомобиль. Если ваша работа связана с частыми перемещениями на машине или вы просто любите много ездить, путешествовать, то вы наверняка знаете, как сложно водителю без противотуманок. На сегодняшний день даже поездку на небольшие расстояния нельзя совершать без установленного противотуманного оборудования, так как малейшие изменения погодных условий могут помешать обычному передвижению.Все, что потребует этот «туман», инструменты и схема подключения противотуманных фар.

Где взять качественный и недорогой «туман»?

Автомобильная оптика — неотъемлемая часть каждого автомобиля. Вот как подбирать солнцезащитные очки человеку в самый солнечный день, чреватый неизвестными последствиями. Так что и у машины должны быть свои «очки» на всякий случай, мало ли что может случиться на дорогах. Самая распространенная автомобильная оптика — это противотуманные фары, которые можно приобрести на авторынке или заказать в интернет-магазине.Конечно, лучше всего покупать противотуманки на рынке, где специалист не только посоветует вам желаемую модель, но и подскажет, какова схема подключения противотуманных фар.

Какие бывают противотуманные фары?

Самое главное в туманных поворотах — это точный световой поток. Именно от этого зависит прямое покрытие дороги. Фары, имеющие точную регулировку, способны осветить 10-метровый путь, чего вполне достаточно при езде на малой скорости в очень плохую погоду.Регулировка противотуманных фар осуществляется непосредственно при установке этого оборудования. От того, насколько верно вы отрегулируете угол падения света на фары, зависит, насколько хорошо «туман» осветит дорогу.

Как подключить противотуманные фары?

Принцип подключения противотуманных фар очень прост, достаточно знать самые необходимые навыки работы с автоинструментом и вообще иметь представления, где и что находится. Если у вас в этом вопросе полный «ноль», то лучше обратиться к специалисту.

Как установить противотуманные фары?

Вам понадобится:

противотуманные фары
Предохранитель 15 А
реле блокировки и противотуманных фар
кнопка противотуманных фар
провода и ленты.

Установка противотуманных фар очень проста, хотя есть некоторые отличия. Хотя, судите сами.

Необходимо снять центральную панель. Там вы увидите две лампочки регулятора печи, они не какие, а сами провода очень даже кстати.Проведите рукой по проводу до самого конца, вот и заправляете двухконтактный разъем, это ему и нужно. К нему будет прикреплен первый контакт реле.
Берем первый провод и подключаем к разъему освещения печи, а второй напрямую к кнопке.
Далее провод нужно подвести к реле, таким образом у нас получилась цепочка 12 вольт от габаритов автомобиля и контакта реле 85. Как мы можем наблюдать, подключить реле противотуманных фар совершенно просто.Поэтому с этим справится даже новичок.
Следующим шагом протянуть 87 контактов под педалями к АКБ, при этом нужно поставить предохранитель, чем ближе вы будете следить за ним к АКБ, тем лучше.
Контакт реле № 86 перекинуть на кузов.
И последние сами противотуманные фары. От каждой фары по два провода (плюс и минус). Минус киньте на корпус, а вот плюс от одной и второй фары нужно подключить и протянуть на аккум.Далее поднимите его на реле, чтобы провода не были заметны, и подключите к разъему № 30. Теперь вы можете проверить туман в хорошем состоянии. Это все.

Реле противотуманных фар схема:

Правила установки противотуманок.

В настоящее время существуют определенные правила установки противотуманных фар. Это прописано в Правилах дорожного движения. Там указаны все необходимые критерии, где и как установить противотуманное оборудование. Но чтобы не мучить себя и машину, можно просто обратиться к специалисту, который знает все это примечательное.Этим вы сокращаете время установки и нервы. В правилах дорожного движения также есть схема подключения противотуманных фар, которая поможет неопытному водителю разобраться во всем.

Требования к противотуманным фарам.

Для освещения дороги водителю противотуманные фары должны иметь четкую границу луча вверху, то есть свет должен распространяться над горизонтальной плоскостью. Установка оголовья требуется до низа с автомобилем, так как там образуется прослойка между светом и туманом для хорошего освещения.Если схема подключения фар подразумевает установку оборудования внизу машины, то вам потребуются заглушки. Это некая решетка из камней или прутьев, которые в приводе могут повредить фары. Вытрубная пробка фары обеспечит сохранность детали на любых дорогах и в любое время года и дня.

Если в вашей машине установлены противотуманные фары, то нужно постоянно поддерживать их чистоту. Это сделает оборудование более прочным, а рассеивание света более четким.Это требует преждевременной полировки фар.

Аналогичный сервис можно использовать на автомойке или выполнить действие самостоятельно. Сэкономьте время и деньги, и это довольно легкий процесс.

Парктроник, как вид автомобильной оптики.

Еще одно оборудование из автомобильной оптики — датчик парковки. Это устройство предназначено для облегчения процесса парковки в экстремальных городских условиях. Монтаж такого оборудования не вызывает сложностей, поэтому произвести его сможет любой владелец автомобиля.

И неважно, на какой машине вы ездите и какие «колокольчики» в ней присутствуют, главное, чтобы все было безопасно для вас и ваших близких. Помимо установки противотуманных фар, вполне комфортно.

Установка противотуманных фар — видео

На сегодняшний день автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но и противотуманные фары. Они очень важны в автомобиле, благодаря им можно безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман.

Но к сожалению в базовой комплектации Некоторые модели не предусмотрены, в связи с чем приходится их устанавливать самостоятельно. Но как это можно сделать подробно в этой статье.

Содержание статьи:

Установка противотуманок. Общее руководство

1) . Как правило, противотуманные фары устанавливаются на верхней кромке бампера. Места достаточно удобные, плюс закрепить их там не составит труда.Достаточно правильно рассчитать место установки, затем просверлить небольшие отверстия в бампере и закрепить фары.

2) . Так же можно закрепить фары на «кенгурятник». Теперь часто в их конструкции есть места, чтобы их обезопасить.

3) . Намного сложнее противотуманки в корпусе бампера, хотя это возможно. Для этого нужно правильно рассчитать их будущее расположение, сделать разметку по размеру фар и вырезать соответствующие отверстия.В случаях, если был выбран этот тип установки, противотуманные фары должны иметь широкую окантовку, чтобы закрыть возможные зазоры между бампером и головной нагрузкой.

4) . В этом случае в бампере вырезают отверстия под эти сиденья, после чего в них устанавливаются фары.

Подключение противотуманок.

1) . Значит, после установки противотуманок их тоже следует правильно подключить. Главное условие Б.этот случай будет соответствовать последовательности.

2) . Первоначально необходимо определить, какой из отходящих проводов от фар «массовый», и найти место, где он закреплен, чтобы соединение было надежным. «Плюс» провода от фар подключаем к одному, а потом он идет к одному из четырех релейных выходов реле, что именно должно быть указано в инструкции.

3) . Эстафету тоже нужно расформировать. Затем для удобства вы можете закрепить реле в насосном отделении.

Установка противотуманок на Лада Грант

Весь процесс оснащения автомобиля «шрифтами» можно разделить на несколько этапов:

Снятие бампера.
Установка фар.
Электропроводка.
Подключить фары.
Соберите детали в обратной последовательности.

Снять бампер

1) . Снимите передний номерной знак.

2) .Под бампером два болта. Открутите их.

3) . Открываем капот, откручиваем 6 болтов, фиксирующих решетку радиатора.

4) . Снимите 3 болта.

5) . Откручиваем с каждой стороны по паре саморезов, соединяющих капельки с бампером.

6) . После этого откручиваем пару саморезов колесных арок.

7) .Затяните углы бампера вперед по ходу движения и снимите его.

Установить фары

1) . В центре овала под фару просверливается отверстие диаметром до 10 мм.

2) . Начиная с этого отверстия канцелярским ножом по внутреннему диаметру вырезаем круг.

3) . Обрабатываем отверстие, либо контур которого должен быть равен внешнему диаметру фары.

4) . С помощью самодостаточности устанавливаем фару в бампер.

5) . Оставшиеся после работы трещины заделайте герметиком, иначе в щель может попасть грязь, снег или вода.

Соединение

1) . Выньте аккумулятор.

2) . Откручиваем винты, которые крепят колодку под ней.

3) .Закрепив панель Блока, ослабляем гайку кронштейна, снимая топливные трубки.

4) . Провод начинает отходить от правой фары через брызговик, затем под компрессор, генератор и вентилятор системы охлаждения.

5) . Провод от фары проводим через левое крыло.

6) . В области субуправления мы соединяем оба провода. Затем вставляем их в гофру.

7) .Пропускаем гофру под колодку рядом с фарами фар, заходя в салон через резинки этих трубок.

8) . Прокладка проводов закончена. Теперь установите аккумулятор на место и прикрепите бампер. На схемах ниже указано, где можно консолидировать массовые терминалы с правой стороны.

9) . Аналогично клеммы и с левой стороны.

Кнопка включения может быть выполнена двумя способами:

С помощью кнопки, входящей в монтажный комплект;
Через штатную систему модуля управления светом (MUS).

Установить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь также стоит упомянуть о правилах подключения. Синий провод соединить с плюсом зажигания, белый — с плюсом от габаритных огней, черный — с «минусом».

Реле в системе обязательно. Сила тока под рабочими головками достигает 35 А, так что без него кнопка прослужит недолго.Питание на реле осуществляется от блока предохранителей или напрямую от аккумулятора, как показано на схеме.

Схема с использованием MUS

Сразу отмечу, что эта опция более сложная, но позволяет вывести индикацию работы «тумана» на приборной панели. Кроме того, к монтажному комплекту необходимо будет докупить терминалы типа «Лира» (большой и малый).

Дополнительно потребуется блок MUSO из грантов «Люкс».В продаже есть два типа этого модуля, отличия между которыми заключаются в наличии другого положения переключателя и дополнительных контактов.

Кроме того, должно быть еще:

два силовых реле с колодками;
два предохранителя на 15 А;
провода сечением 1,5 кВ, 2,5 кв.

Порядок установки выглядит так:

1) . Предохранители закрывают предохранители на зажимах, поэтому их достаточно снять, чтобы вытащить на себя.

2) . Откручиваем три винта крепления щитка комбинации приборов: пар вверху, один под щитком предохранителя.

3) . Сама комбинация держится на четырех винтах. Пропустите их, затем, сдвинув в сторону, снимите разъем соединения. Он удерживается специальным переключателем, который поворачивается в сторону.

4) . Затем снимаем прошивку рулевой колонки.

5) . Я добрался до Муса. Откручиваем на них по одному шурупу, снимаем с блока.По бокам будут две защелки, которые прижимают отвертку.

6) . Снимаем ручку с гидрокорографической головки, натягивая ее на себя, затем отпускаем гайку, удерживающую ее на панели, врезаем вглубь, слегка смещая вниз.

7) . Теперь откручиваем крепежный винт крепежный винт.

8) . Сняв винт и сдвинув блок влево, освободив его от креплений. Потом переворачиваем, предварительно сняв несколько реле с левой стороны.

9) . Подключаем розовый провод от зажигания и синий провод от монтажного блока, он будет подводиться к «плюсу» на схеме. Пропадаем место подключения, затем заизолировали.

11) . Теперь на концы проводов, идущих от «тумана», надеваем большие «лиры», вставляем их в блок предохранителей. Левая фара включает предохранитель на 17, правая — на 16. Два оставшихся предохранителя подключаются к реле питания, как указано на схеме.

12) . Затем выводим на комбинацию приборов дополнительный провод для индикации включения фар, подключаемый к 15 контакту.

13) . Вся конструкция собирается в обратном порядке. Теперь включение противотуманок будет обеспечиваться через MUS, как и остальное головное освещение.

Установка противотуманных фар на Нива Шевроле

В подготовку входит уже готовая проводка, места для установки реле, кнопки и место на бампере.Поэтому необходимо начать закупку всего перечисленного материала и приступить к делу:

1) . Глушит машину. Снимите панель приборов, чтобы обеспечить доступ к соединению кнопки.

2) . Под панелью есть свободная фишка, обмотанная изолентой. Это она нам нужна.

3) . Установите кнопку в панель и подключите микросхему.

5) . Теперь приступим непосредственно к подключению.Показываем проводку с микросхемой для подключения через церинажные отверстия кузова к переднему бамперу.

6) . Схема подключения разведена. Осталось установить противотуманные фары в передний бампер.

7) . Как правило, на ниве Шевроле уже есть готовые ямки для установки противотуманных фар. Осталось только при помощи крепежа установить их и все готово.

8) . На завершающем этапе подключаем противотуманки и проверяем их на срок службы.

Установка противотуманных фар на Лада Приора

1) . Отсоедините массу от АКБ.

2) . Откручиваем крепления бампера (сбоку, снизу и сверху по несколько саморезов), снимаем.

3) . Отверткой откручиваем винты, удерживающие заглушки.

4) . Вставляем фары в места, где стояли заглушки. Прикручиваем такие же самовыводы.

5) . Берем из комплекта длинный провод, вставляем в правую фару, после чего в левой и протягиваем в моторный отсек со стороны АКБ.

6) . Снимаем бачок омывателя, после чего происходит расширение.

7) . Ключ «на 13» устраняет дворники.

8) . Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.

9) .Расслабляем клешню и чистим шланг.

10) . Снимите обивку.

11) . Провода протягиваются по штатной проводке через штекер в салон автомобиля и крепятся хомутами, идущими в комплекте.

12) . Все детали собираем в обратном порядке. Не забудьте подключить два черных провода к крайним болтам защиты картера.

13) . Пройдите в салон автомобиля. Снимите защитный кожух под рулевой колонкой.Для этого на 90 градусов поверните 3 замка.

14) . Вы откручиваете винты отверткой, которая находится под блоком предохранителей. Вытащите блок.

15) . С центральной консоли снимаем кнопку обогрева заднего стекла и заглушку. Они остались от часов.

16) . Из набора дотянитесь до кнопки с проводами. Длинный синий провод протягиваем к блоку предохранителей, а остальные три соединяем с кнопкой обогрева заднего стекла с помощью хомутов.Соединяем все по цветовой гамме.

17) . В блок предохранителей вставьте реле противотуманных фар, входящие в комплект. Подключите провода по схеме:

длинный синий до A85;
красно-черный на 30 и 86;
желтый провод от 87 с двумя выходами на F17, F18;
извлеките ранее пропущенные провода из-под моторного отсека и присоедините к F17, F18;
два предохранителя из комплекта вставить в розетку F17, F18.

18) . Собираем элементы. Подключаем массу к АКБ, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Лада Веста

Этот процесс включает следующие шаги:

снятие бампера;
подготовка места приземления;
установка фар;
pTF соединение.

1) .Выключаем и вытаскиваем аккумулятор.

2) . Снимаем передний бампер. Нижняя часть крепления к корпусу 4 болта к корпусу и 4 винта к затяжкам. Все это получается. По бокам переворачиваем 2 винта, которые крепят к шкафчикам. Под капотом откручиваем 6 болтов верхнего крепления к кузову.

3) . Осталось извлечь два болта под номерные знаки. Здесь уже нужно держать бампер за балку. Осторожно потяните на себя, чтобы запустить с боковыми скобами.

4) . Теперь у вас есть доступ в нужное место, и пора переходить к следующему этапу.

Сиденье тренировочное И крепление головы

1) . На месте противотуманных фар стоят заводские заглушки. С помощью коронки на 76 мм прорежьте в них отверстия.

2) . Также стоит позаботиться об отверстии под кнопку ПТФ в торпеде автомобиля. Для этого выберите место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманных фар

1) . Из правых ПТФ кладем внутрь металлический ящик. В салоне со стороны моторного отсека в районе педального узла допускаем проводку через специальное отверстие.

2) . Подключение по универсальной схеме, как и в случаях подключения оборудования на предыдущих версиях Lada Autolinee. Нагрузка снимается с АКБ (болт М6) и через предохранитель поступает на контактное реле.

3) . Плюс идет от монтажного блока предохранитель от габара. Как вариант, можно использовать прикуриватель Plus.

4) . Само реле устанавливается под капотом или прямо в салоне.

5) . Такой способ подключения противотуманок можно назвать наиболее оптимальным с точки зрения экономии и минимального вмешательства в электронную часть автомобиля.

Установка противотуманных фар на Лада Калина

1) .Руль откручиваем до упора.

2) . Снять защиту от грязи в колесной арке.

3) . Декорируем защелки на заглушках, которые стоят на месте запотевания, и вытаскиваем их.

4) . С внутренней стороны к бамперу фара крепится с помощью трех самозатяжек.

5) . Снаружи после крепления фар устанавливаем декоративную заслонку, которая фиксируется с помощью защелок.

6) . Аналогичные действия производим с другой стороны.

7) . На этом процесс установки противотуманных фар можно считать оконченным.

Подключение ПТФ к проводке автомобиля

1) . В начале провода подключаем к самой Ферме. «Масса» тоже прикручивается к кузову автомобиля. Плюс подключить к АКБ по схеме.

2) .Провода протянуть через пространство подкаста В салон. Делать это нужно по левому крылу, где расположены штатные крепления для проводов. Но перед этим для облегчения работ убираем просадки.

Подключение противотуманок в салоне

1) . Откручиваем болты крепления (4 шт.) И демонтируем пепельницу.

3) . Снимите регуляторы температуры.

4) .Вместо кнопок включения / выключения установлен кондиционер (или вилка) для управления фарами. Короткие провода подключаются того же цвета, что идут на обогрев стекла сзади. К монтажному блоку подключаются длинные провода. Сам монтажный блок нужно попытаться оттолкнуть как можно дальше.

6) . После этого все соединения изолируют.

Установка противотуманных фар на ВАЗ 2109

1) . Установить и подключить кнопку, с помощью которой будут включаться и выключаться противотуманные фары.

2) . Снимаем решетку, закрывающую динамик, откручиваем сам динамик и обнаруживаем внутри пару разъемов. Они предназначены для подключения кнопки включения противотуманных фар и индикатора их включения.

3) . Снимаем штекер с панели, не ставим ее на место и подключаем к электрическому разъему. Динамик и решетка возвращаются на место.

4) . Теперь перейдите в стреловое пространство.Откручиваем монтажный блок, или как его еще называют черный ящик. Поднимаем крышку, чтобы получить доступ к имеющимся там разъемам.

5) . Проводим проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массового реле трогать не нужно.

6) . Отсоедините разъемы sh7 и sh8 от монтажного блока. Они расположены прямо друг от друга, но при этом sh7 существенно шире, чем sh8.

7) . Вставляем подготовленные клеммы в разъемы, исходя из представленной схемы.

8) . Верните разъемы в блок предохранителей.

9) . Верните на место извлеченный монтажный блок.

10) . Реле устанавливают на кузове автомобиля и под использованный болт крепления обязательно устанавливают реле массы. Не забудьте перед этим тщательно очистить место контакта от краски. В противном случае заземление не сработает.

11) . Провода питания подключаются в противотуманные фары из купленного комплекта.

12) . В непосредственной близости от тумана необходимо в удобном и безопасном, надежном месте. Контакт с кузовом автомобиля должен быть максимально надежным. В противном случае фары просто не будут работать или возникнут проблемы со стабильностью работы.

13) . Установить сами противотуманные фары можно за счет просверливания отверстий в металлической вставке.Оптимальный диапазон сверления — около болтов крепления бампера.

14) . Некоторые модели бамперов, помимо штатных заводских, предусматривают наличие уже готовых отверстий для крепления противотуманной оптики. Для их установки можно использовать кронштейны, которые необходимы в комплекте с комплектом для подключения ПТФ.

15) . Обязательно предусмотрите прочную фиксацию противотуманных фар, чтобы они не тряслись во время движения.

16) .Последний этап установки ПТФ — их регулировка.

Установка противотуманных фар на ВАЗ 2107

1) . Для облегчения установки противотуманных фар снимаем бампер.

2) . С помощью сверл просверливаем отверстия, в которые будет крепиться туман. Расстояние от центра противотуманных фар до проема под номерной знак в бампере должно быть около 15 см. В этом случае фары будут разнесены достаточно далеко и не будут мешать частям тела.

3) . Развертываем провода электропроводки от противотуманных фар до места установки электромагнитного реле управления. Провод проходит под брызговиком возле АКБ, через патрубок и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна, когда управляющее реле расположено справа под капотом. В остальных случаях можно использовать другие способы пропуска провода.

4) . Просверливаем отверстия по пути прохождения жгута проводов, соединяющего левую и правую противотуманные фары.

5) . Специальными пластиковыми зажимами закрепите жгут проводов.

6) . На бампер путем крепления крепления противотуманных фар.

7) . Установите бампер на автомобиль.

8) . Разбираем противотуманные фары, крепим спинку на насадку и заводим в нее провода.

9) . Зачищаем кончики проводов и методом обжима закрепляем на них разъемы.

10) .Собрать противотуманные фары в установленном порядке.

Соединение

Схема подключения противотуманных фар стандартная. Единственная особенность — напряжение на управляющее реле нужно подавать только после включения габаритных огней. Это не позволит оставить включенным «туман» при выключенных габаритах.

Выключатель можно установить в штатное место на «торпеде», сняв заглушку (если есть) или в любом доступном месте с водительского места.

Установка противотуманных фар на ВАЗ 2110 211 2112

Установка противотуманных фар на ВАЗ 2114 2115

1) . Демонтируем бампер. Работу следует выполнять только в том случае, если он отключен от места приземления.

2) . Бампером убираем всю грязь.

3) . Выполняем разметку при установке будущих противотуманных фар.

4) . На декоративных точках, имеющих внешнюю и внутреннюю половину, выполнить разметку.Внешняя половина — декоративная, а внутренняя предназначена для крепления внешней части и фар.

5) . Экстерьер очков с внутренней стороны имеет выступ. Это посадочный выступ, элемент должен входить в проделанное отверстие в бампере.

6) . Для определения оптимальных размеров необходимо измерить посадочный выступ. Так вы сможете сделать соответствующую отметку на бампере.

7) . С помощью электролобзика вырезаем желаемое и место проема.

8) . Обрабатываю место разреза. Внешняя часть острия в конце должна плотно входить в отверстие.

9) . В получившиеся отверстия монтируем противотуманные фары. Сюда входили специальные крепежные болты.

10) . Срывается сверху на фары декоративных стекол. Бампера после этого возвращаем на место.

Соединение

При покупке также прилагается устройство для подключения устройств к фармацетону тумана.Это несложно, поэтому разобраться во всех нюансах совмещения компонентов между собой сможет даже новичок.

Вам нужно будет обрезать проводку от противотока до монтажного блока, который находится в области субуправления справа от правого лобового стекла. Для этого достаточно открутить болты от блока, приподнять и найти колодки с отметками ш7 и ш8.

Эти накладки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе.В этих колодках подключается проводка от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача — правильно установить соединение. Они выполняются по следующей схеме:

Выходной провод от выхода 87 — это масса, поэтому подключаем его к кузову автомобиля;
Выход под номером 85 идет к блоку с обозначением С7 и подключаем его к номеру 17;
Выводы под номерами 30 и 86 идут на колодку ш8.В этом случае выход 30 подключается к разъему 8, а выход 86 — к разъему № 1;
Устанавливая фары, протянуть плюсовой провод через пространство ротора, так как они подключены к колодке sh8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь соедините блок с монтажным блоком, и блок верните на место;
Исследуем участок возле блока, где будут установлены противотуманные реле.
