Распиновка щитка приборов ваз 2110 и переделка проводки

При ремонте или замене приборной панели (щитка приборов) автомобилей ВАЗ на более удобную и современную версию VDO, выполненную на светодиодах, вам потребуются схемы подключения и распиновки раъёмов панелей.

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля семейства ВАЗ, являются: спидометр, датчик топлива, тахометр и датчики для обозначения температуры двигателя.

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровня бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа противотуманных фонарей
  2. Контрольная лампа дальнего света
  3. Контрольная лампа габаритов
  4. Пустой
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа уровня тормозной жидкости
  7. Пустой
  8. Контрольная лампа стояночного тормоза

Оранжевая 6-клеммовая колодка X3:

  1. Общий минус (-)
  2. Тахометр ВАЗ
  3. Подсветка приборов
  4. Датчик давления масла
  5. Контрольная лампа давления масла
  6. Датчик температуры охлаждающей жидкости

Новая панель приборов (с эконометром)

Здесь же всё наоборот – указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости – лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей – лампа давления масла.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровля бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа габаритов
  2. Контрольная лампа дальнего света
  3. Контрольная лампа давления масла
  4. Пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
  7. Пустой
  8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

  1. Общий минус (-)
  2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
  3. Подсветка приборов
  4. Пустой, а если не пустой – к тахометру
  5. Пустой
  6. Датчик температуры охлаждающей жидкости

Второй вариант схемы подключения

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.

1 – реле-прерыватель контрольной лампы стояночного тормоза; 2 – тахометр со стабилизатором напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры; 5 – блок управления БСК; 6 – указатель уровня топлива; 7 – резистор 50 Ом, 5 Вт; 8 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа габаритного света; 11 – резервная контрольная лампа; 12 – контрольная лампа не пристегнутых ремней безопасности; 13 – контрольная лампа левых указателей поворота; 14 – резистор 470 Ом, 0,25 Вт; 15 – электронный вольтметр; 16 – контрольная лампа правых указателей поворота; 17 – контрольная лампа аварийного давления масла; 18 – контрольная лампа резерва топлива; 19 – контрольная лампа воздушной заслонки карбюратора; 20 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 – контрольная лампа стояночного тормоза.

Схема соединений комбинации приборов после 1996 г.

1 – тахометр; 2 – лампа освещения комбинации приборов; 3 – указатель температуры; 4 – блок управления БСК; 5 – указатель уровня топлива; 6 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 – контрольная лампа дальнего света фар; 8 – контрольная лампа габаритного света; 9 – резервная контрольная лампа; 10 – контрольная лампа не пристегнутых ремней безопасности; 11 – контрольная лампа левых указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа правых указателей поворота; 14 – контрольная лампа аварийного давления масла; 15 – контрольная лампа резерва топлива; 16 – контрольная лампа воздушной заслонки карбюратора; 17 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 – контрольная лампа стояночного тормоза; В1 – резистор 91 кОм; В2 – резистор 50 Ом, 5 Вт.

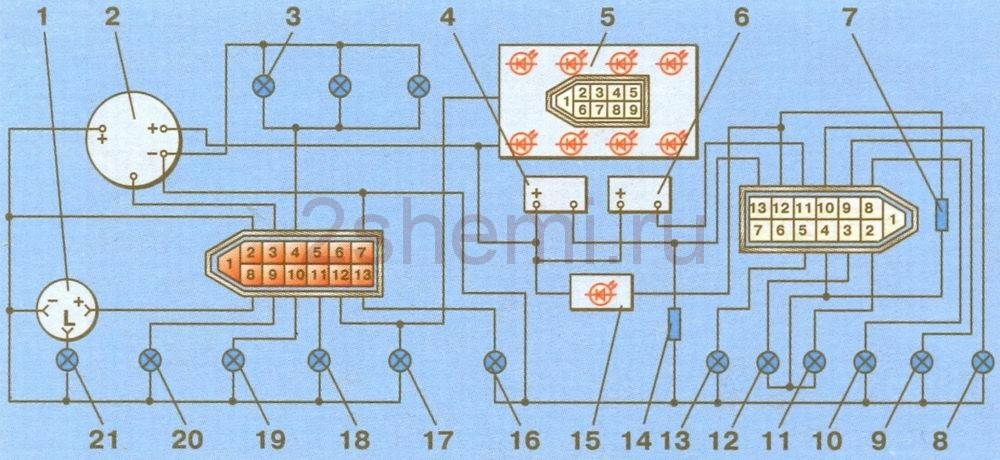

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

  1. контрольная лампа топливного резерва;
  2. лампы освещения приборной панели;
  3. контрольная лампа правого повторителя;
  4. контрольная лампа левого повторителя;
  5. колодка штекеров ВАЗ;
  6. датчик температуры охлаждающей жидкости;
  7. контрольная лампа наружного освещения;
  8. контрольная лампа воздушной заслонки карбюратора;
  9. контрольная лампа масляного давления;
  10. контрольная лампа ручника;
  11. контрольная лампа заряда аккумулятора;
  12.  ВАЗ тахометр;
  13. контрольная лампа «CHECK ENGINE»;
  14. спидометр щитка;
  15. контрольная лампа уровня тормозной жидкости;
  16. контрольная лампа аварийной сигнализации;
  17. контрольная лампа дальнего света фар;
  18. указатель уровня топлива.
Белая колодка (Х1)Красная колодка (Х2)
1Корпус (масса)1К клемме «W» датчика указателя уровня топлива
2Тахометр (низковольтный вход с ЭБУ)2Предохранитель F19 + 12В питание
3Тахометр (высоковольтный вх. с катушки)3Корпус (масса)
4Const +12В от аккумулятора (через 6-й предохранитель)4Выключатель освещения приборов
5Датчик температуры охлаждающей жидкости.5Указатель поворота ПРАВЫЙ
6Предохранитель F1 (габаритное освещ.)6Указатель поворота ЛЕВЫЙ
7Дроссельная заслонка (“подсос”)7Уровень тормозной жидкости
8Лампа Check Engine8К маршрутному компьютеру
9Предохранитель F19 + 12В питание9Датчик скорости
10Предохранитель F19 + 12В питание10Клемма “Т” указателя топлива
11Стояночный тормоз, клемма “ВК”11Предохранитель F3 (дальний свет)
12Вывод “D” генератора12Выключатель аварийной сигнализации
13Датчик давления масла13К клемме “50” выключателя зажигания

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

  • Корпус (масса) — чёрный
  • К датчику температуры окружающеговоздуха — голубой-пурпурный
  • Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
  • Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
  • Тахометр (высоковольтный вх. с катушки) — жёлтый
  • Корпус (масса) — чёрный
  • К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
  • Регулятор освещения приборов — белый
  • Датчик температуры охлаждающей жидкости. — зелёно-белый
  • Указатель поворота ПРАВЫЙ — голубой
  • К предохранителю F10 монтажного блока- коричневый
  • Указатель поворота ЛЕВЫЙ — голубой-чёрный
  • Уровень тормозной жидкости -розово-голубой
  • Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
  • К маршрутному компьютеру — коричневый
  • К контроллеру ЭБУ — розово-чёрный
  • Датчик скорости — серый и жёлтый
  • К датчику указателя уровня топлива — оранжевый
  • К датчику указателя уровня топлива — розовый
  • К выключателю стояночного тормоза- коричнево-голубой
  • Предохранитель F14 монтажного блока — зелёно-чёрный
  • Вывод «D» генератора через панель предохранителей — коричнево-белый
  • Выключатель аварийной сигнализации
  • Датчик давления масла — сине-голубой
  • К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114



  1. выключатель обогрева заднего стекла;
  2. выключатель задних противотуманных фонарей;
  3. переключатель света фар и указателей поворота;
  4. монтажный блок;
  5. переключатель стеклоочестителей;
  6. выключатель противотуманных фар;
  7. блок индикации бортовой системы контроля;
  8. колодка жгута панели приборов к жгуту дополнительному;
  9. комбинация приборов;
  10. колодка жгута панели приборов к жгуту борткомпьютера;
  11. колодка жгута панели приборов к жгуту системы зажигания;
  12. колодка жгута панели приборов к жгуту боковых дверей;
  13. предохранитель 16 А;
  14. предохранитель 16 А;
  15. выключатель зажигания;
  16. выключатель на освещения;
  17. электродвигатель отопителя;
  18. добавочное сопротивление электродвигателя отопителя;
  19. реле разгрузки замка зажигания;
  20. реле задних противотуманных огней;
  21. реле стартера;
  22. патрон подключения переносной лампы;
  23. прикуриватель;
  24. колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
  25. осветитель;
  26. осветитель;
  27. осветитель;
  28. переключатель отопителя;
  29. регулятор освещения приборов с реостатом;
  30. выключатель сигнала торможения;
  31. выключатель звукового сигнала;
  32. выключатель аварийной сигнализации;
  33. лампа подсветки пабло управления отопителем;
  34. предохранитель 16 А;
  35. реле обогрева сидений;

Другой вариант схемы цоколёвки разъёмов



  1. проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
  2. лампа аварийной сигнализации, загорится при подаче +.
  3. лампа дальнего света, подключить к зелёно-чёрному проводу.
  4. указатель уровня топлива, подключить к розово-красному проводу.
  5. к датчику скорости.
  6. выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
  7. сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
  8. лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
  9. лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
  10. подсветка приборов, подключить к белому проводу.
  11. масса, подключить к чёрному проводу.
  12. питание приборов, подключить к оранжевому проводу.
  13. если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
  14. масса, подключить к бело-чёрному проводу.
  15. низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
  16. высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
  17. если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
  18. указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
  19. лампа наружного освещения, подключить к жёлтому проводу.
  20. лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
  21. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
  22. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
  23. питание приборов, подключить к оранжево-синему проводу.
  24. лампа ручного тормоза, подключить к коричневому проводу.
  25. лампа заряда аккумулятора, подключить к коричнево-белому проводу.
  26. лампа низкого давления масла, подключить к серо-синему проводу.

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO – это производитель панели.

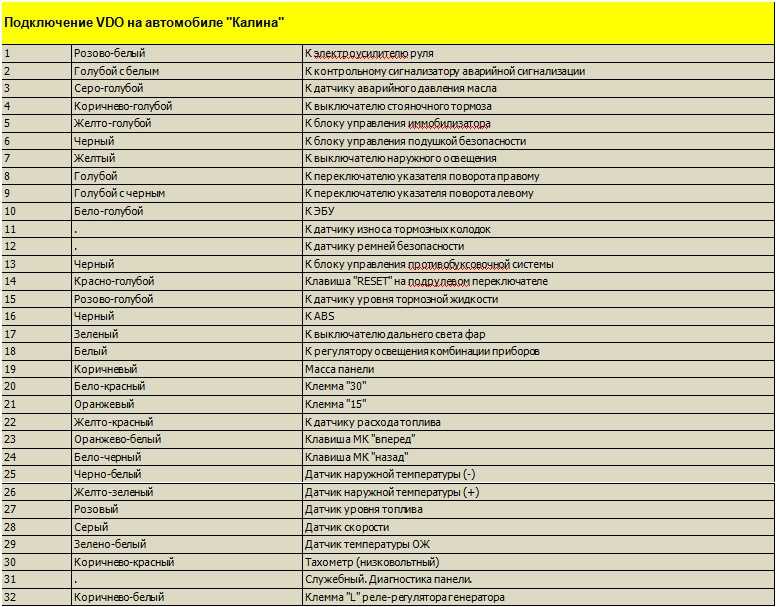

Подключение VDO на автомобиле “Калина”
1Розово-белыйК электроусилителю руля
2Голубой с белымК контрольному сигнализатору аварийной сигнализации
3Серо-голубойК датчику аварийного давления масла
4Коричнево-голубойК выключателю стояночного тормоза
5Желто-голубойК блоку управления иммобилизатора
6ЧерныйК блоку управления подушкой безопасности
7ЖелтыйК выключателю наружного освещения
8ГолубойК переключателю указателя поворота правому
9Голубой с чернымК переключателю указателя поворота левому
10Бело-голубойК ЭБУ
11. К датчику износа тормозных колодок
12.К датчику ремней безопасности
13ЧерныйК блоку управления противобуксовочной системы
14Красно-голубойКлавиша “RESET” на подрулевом переключателе
15Розово-голубойК датчику уровня тормозной жидкости
16ЧерныйК ABS
17ЗеленыйК выключателю дальнего света фар
18БелыйК регулятору освещения комбинации приборов
19КоричневыйМасса панели
20Бело-красныйКлемма “30”
21ОранжевыйКлемма “15”
22Желто-красныйК датчику расхода топлива
23Оранжево-белыйКлавиша МК “вперед”
24Бело-черныйКлавиша МК “назад”
25Черно-белыйДатчик наружной температуры (-)
26Желто-зеленыйДатчик наружной температуры (+)
27РозовыйДатчик уровня топлива
28СерыйДатчик скорости
29Зелено-белыйДатчик температуры ОЖ
30Коричнево-красныйТахометр (низковольтный)
31. Служебный. Диагностика панели.
32Коричнево-белыйКлемма “L” реле-регулятора генератора

Индикаторы панели приборов ВАЗ – расшифровка

  1.  указатель температуры охлаждающей жидкости.
  2. тахометр;
  3. контрольная лампа левых указателей поворота;
  4. контрольная лампа правых указателей поворота;
  5. спидометр;
  6. указатель уровня топлива;
  7. контрольная лампа резерва топлива;
  8. контрольная лампа габаритного света;
  9. контрольная лампа рабочей тормозной системы;
  10. контрольная лампа дальнего света фар;
  11. кнопка сброса показаний;
  12. индикатор пробега;
  13. контрольная лампа включения аварийной сигнализации;
  14. контрольная лампа «проверьте двигатель»;
  15. индикатор времени и температуры;
  16. контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
  17. контрольная лампа стояночного тормоза;
  18. контрольная лампа давления масла;
  19. резерв.

Индикаторы приборной панели ВАЗ играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Ремонт или замена приборной панели ВАЗ

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Наиболее распространенные проблемы:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Снятие приборной панели авто

  1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
  2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
  3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
  4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
  5. провода, идущие от прикуривателя, отсоединить, достать патрон;
  6. при помощи узкой отвертки снять рукоятку с рычагов;
  7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
  8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
  9. открутить саморез, находящийся за панелью;
  10. два самореза, крепящих накладку, также открутить;
  11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
  12. отвинтить болты крепления;
  13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
  14. открутить саморез, крепящий световод и снять его;
  15. саморезы, крепящие отопительный блок также открутить;
  16. снять ламповые патроны;
  17. после снятия внешних деталей, вынуть декоративную вставку;
  18. открутить все гайки ключом на 21;
  19. гидрокорректор, вынуть его лампу;
  20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
  21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Панель приборов ВАЗ 2110, комбинация старого и нового образца, электро схема приборной панели — Автомобильный блог

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения машины, оборотах двигателя, работе осветительных приборов, уровня топлива в баке и следить за контрольными лампами. В общем незаменимая вещь для любого автомобиля. За долгие годы выпуска «десятки» комбинаций приборов было несколько видов, которые можно условно разделить на две группы — панели приборов старого и нового образца.

Новую комбинацию приборов получила так называемая «Европанель». Панели приборов старого и нового типов не взаимозаменяемы, из-за особенностей конструкции старого и нового торпедо. Кроме того, комбинации приборов имеют другую форму. А вот содержание практически идентично. Вид старой панели приборов далее.

  • 1 — Температура охлаждающей жидкости, в градусах Цельсия
  • 2 — Тахометр, обороты двигателя
  • 3,4 — Повторители поворота
  • 5 — Спидометр, скорость автомобиля в км/ч
  • 6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки
  • 7 — Собственно вот это изображение бензоколонки, сигнализирующее о необходимости дозаправки
  • 8 — Контрольная лампа включения габаритов
  • 9 — Низкий уровень тормозной жидкости
  • 10 — Включение дальнего света
  • 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега
  • 12 — Дисплей отображающий общий пробег/дневной пробег (одометр), на некоторых моделях бывает узким
  • 13 — Контрольная лампа аварийной сигнализации
  • 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить работу двигателя
  • 15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры)
  • 16 — Неисправность в системе подзарядки аккумулятора
  • 17 — Индикатор включения стояночного тормоза
  • 18 — Недостаточное давление масла в двигателе
  • 19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что на первых комбинациях приборов не было цифровых одометров, стоял обычный механический.

Панель приборов старого образца можете увидеть в начале нашей статье, а вот новая панель ВАЗ 2110 на фото ниже.

ВАЗ 2110 приборная панель видео разборки комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с торпедо «десятки».

Электрическая схема приборной панели ВАЗ 2110

Электросхема комбинации приборов может пригодится, если вы собираетесь самостоятельно попробовать отремонтировать электрику панели приборов.

  • 1 — Контрольная лампа резерва топлива
  • 2 — Лампы освещения комбинации приборов
  • 3 — Контрольная лампа правого поворота
  • 4 — Контрольная лампа левого поворота
  • 5 — Резервная контрольная лампа
  • 6 — Указатель температуры охлаждающей жидкости
  • 7 — Контрольная лампа наружного освещения
  • 8 — Контрольная лампа воздушной заслонки карбюратора
  • 9 — Контрольная лампа давления масла
  • 10 — Контрольная лампа стояночного тормоза
  • 11 — Контрольная лампа заряда аккумуляторной батареи
  • 12 — Тахометр
  • 13 — Контрольная лампа «CHECK ENGINE»
  • 14 — Спидометр
  • 15 — Контрольная лампа уровня тормозной жидкости
  • 16 — Контрольная лампа аварийной сигнализации
  • 17 — Контрольная лампа дальнего света фар
  • 18 — Указатель уровня топлива

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.

В заключении хочется сказать о тюнинге панели приборов «десятки». Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

Датчик скорости ВАЗ

распиновка и схема подключения дс. Распиновка датчика скорости Где находится датчик скорости на тенке

Прибор под названием спидометр сейчас встречается на любом автомобиле. Но мало кто задумывается, откуда берется информация об этом датчике, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи, которая имеет значение для всего автомобиля. Фото: lada34.ru

Каковы основные функции этого устройства

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их на устройства, которыми он управляет сам. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется подача топливной смеси и насыщенность ее состава. Поэтому таким важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов, даже если расстояние небольшое. Это позволяет оптимизировать критически важные системы и компоненты, контролирующие поведение автомобиля.

Как узнать, когда нужна замена

Есть несколько основных признаков, позволяющих распознать неисправность в датчике:

  1. На приборной панели загорелась лампочка Check Engine. Часто такие проблемы сопровождает число 24.
  2. Двигатель глохнет во время движения.
  3. Информация со спидометра передается рывками или волнами.
  4. Одометр перестает работать.

Где найти датчик скорости

Замена нужна, если после проверки стало ясно, что причина неисправности именно в датчике. Фото: mymechanic. ru

Последовательность работы будет такой:

  1. Берем набор с ключами и оборудованием.

Новый датчик скорости приобретается за минимальную стоимость двести рублей. Без хорошего и качественного герметика не обойтись.


Узнайте из видеоинструкции, как работает процедура замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они соединены с другими деталями. Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей оцифровкой контактной группы:

Их легко увидеть внутри устройства. Они заменяют обычные цифры, такие как 1, 2 или 3. Для большинства применений рекомендуется металлический шток. Пластик тоже используется, но долгим сроком службы похвастаться не может.

Здесь можно посмотреть схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное помнить распиновку внутри колодки. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если устройство подключено к одному знаку, а само показывает другой. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить накопитель. И как работает само транспортное средство после замены.

Дополнительная диагностическая информация

Существует несколько способов измерения качества работы.

  1. Сначала нужно снять проблемное устройство, а потом провести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И крутим его, пока он не наберет скорость 3-5 километров в час. Напряжение с частотой увеличивается, так как сама скорость набирает в больших количествах.
  2. Поднимаем машину на домкратах. Снимаем дополнительные разъемы с датчика. Затем начинаем крутить колесо. Когда этот этап пройден, проверяем частоту вместе с напряжением тем же вольтметром. Если параметры увеличиваются вместе со скоростью, то проблем нет.
  3. Используем домкрат, чтобы передняя часть автомобиля была выше нижней. Импульсный провод от датчика должен быть отсоединен. При включении зажигания водитель должен искать знаки плюс и минус. Колесо крутится после подключения провода сигнального типа. Если загорелся минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — материал из которого изготовлен шток. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется думать буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно, как выполнена распиновка. Это зависит от того, как расположены провода на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть последней. Сначала обычно минус, потом А, потом +.

Стоит убедиться, что шток снабжен шайбой. Само устройство должно вращаться легко и свободно. Но при этом люфт не должен быть чрезмерным.

  • Датчик без провода с плоским разъемом стоит от 150 руб.;
  • С разъемом ОСТ и проводом — от 200 руб.;
  • С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства устраняет все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, соответствующую действительности. Если проблема сохраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.

Поломки датчика скорости проявляются ложными данными со спидометра, а на панели приборов загорается Check Engine. Если да, то причина именно в датчике скорости.

Для выявления неисправности сначала нужно узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения проверить его привод. Находится под капотом, в моторном отсеке, рядом с выпускным коллектором, об который трутся провода.

V
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не имели контактов с коллектором. Также не стоит забывать об обрыве троса, ведь это тоже возможная причина поломки. Если вы не увидели на нем проблем, то проблема в датчике или в его приводе.

Чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала нужно восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-«, «А», «+», а не как обычно — 1, 2, 3. Хотя это и не играет важной роли, но поможет сделать распиновку быстрее.

Вторым важным моментом является выбор устройства на металлическом стержне, ведь оно прослужит гораздо дольше своего пластикового аналога. Не забудьте проверить вращение штока, нет ли в нем люфта, не забыли ли вы поставить шайбу.

  1. Отключаем ток на машине сняв разъем с аккумулятора.
  2. Отсоединяем разъем провода от датчика, запомнив распиновку.
  3. Датчик выкручиваем вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
  4. Смотрим состояние накопителя. После снятия датчика необходимо отсоединить гайку, которой привод крепится к редуктору. Новый привод имеет резиновую втулку, которую необходимо смазывать трансмиссионным маслом.


Установите новые устройства в обратном порядке. После установки необходимо проверить полярность проводов мультиметром. Если контакт «+» соединен с «-», то их необходимо поменять местами. Для этого желательно выбрать последнее, что мы рекомендовали. Но если такового нет, то соблюдаем следующую последовательность: 1 — «+», 2 — сигнальный выход, 3 — «-».

В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.

[Скрыть]

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т.д. — затем передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Признаки неисправностей

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию относительно пройденного пути и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. При таком варианте не исключено, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или сам разъем нерабочий. В последнем случае проблема может быть из-за плохих контактов.

Помимо прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Конечно, причин, почему машина глохнет, может быть много. В том случае, если спидометр, расположенный на панели приборов, выдает неверные данные, должен загореться индикатор Check Engine на приборной панели. Если DS выйдет из строя, вы сразу заметите горящий чек на приборной панели.

Диагностика ДС на ВАЗ 2110

Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.

Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва. Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.

Подготовка к замене

Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует правильно подготовиться к этому процессу.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, нужно обратить внимание на то, что каждый разъем, расположенный в конструкции колодки, имеет определенные обозначения. В нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Еще один, не менее важный нюанс. Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Самостоятельный ремонт и замена

Если вы решили заменить устройство самостоятельно, см. процедуру «Снятие и замена».

Демонтаж контроллера производится следующим образом:

  1. Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
  2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
  3. Непосредственно сам контроллер можно открутить руками. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
  4. Также немедленно проверьте, насколько хорошо работает привод.
    После того как регулятор демонтирован, необходимо открутить гайку крепления привода к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае важную роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.

В том случае, если мультиметр показывает «-«, а данный накопитель был подключен к плюсовому разъему, это говорит о необходимости смены полярности. Далее проводится диагностика привода и проверка работы спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были вывешены).

Если вы сомневаетесь, что сможете самостоятельно провести всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.

Причина, по которой ВАЗ-2114 начинает глохнуть на холостом ходу, это датчики, а точнее их неисправность. Конечно, непосредственной причиной может быть ДПС, или ДВР. Но, как показывает практика, обычно. Но, не стоит сразу прибегать к замене, так как необходимо определить точную проблему. Для этого стоит провести диагностику. В данной статье пойдет речь о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя, являются: не рабочий спидометр, потеря тяги двигателя.

Следовательно, исходя из этих факторов, можно предположить, что необходима диагностика датчика. Для этого стоит разобраться в устройстве и работе этого узла.

Принцип работы

Датчик скорости

Спидометр передает определенные импульсы в электронный блок управления, который считывает данные о работе датчика и передает показания на приборную панель, а также корректирует работу основного силового агрегата в зависимости от полученных показаний.

ЭБУ подает импульс и ждет ответного действия от датчика. Обратная связь пропорциональна скорости вращения колес и коленчатого вала. Итак, измеритель скорости передает свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между поступающими импульсами от датчика.

Также датчик скорости при штатной работе регулирует расход топлива в автомобиле. Как это произошло. При отпускании педали газа датчик воспринимает ситуацию как торможение и ЭБУ прекращает подачу топлива. Так, при скорости 20 км/ч дроссельная заслонка закрыта, а подача топлива полностью прекращается, что позволяет экономить топливо. Это одна из многих полезных функций датчика скорости.

Расположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости находится на коробке передач, около щупа. Это оптимальное расположение, так как снятие показаний скорости происходит с вала редуктора, что позволяет максимально четко и правильно измерять показатель на любой скорости.

Расположение датчика скорости на транспортном средстве

Признаки неисправности

Рассмотрев устройство и принципы работы датчика скорости, можно определить прямые и косвенные признаки неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

  • Нестабильная работа или двигатель на холостом ходу STOP.
  • Нестабильная работа или выход из строя спидометра.
  • Повышенный расход топлива.
  • основной силовой агрегат.

Функциональная проверка

Рассмотрев все необходимые данные, можно переходить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. В первую очередь можно подключиться к электронному блоку управления, который будет показывать ошибки, связанные с работой датчика скорости, а именно:

  • P0500 — Отсутствие сигнала датчика скорости автомобиля.
  • P0503 — Перемежающийся сигнал с датчика скорости (тут скорее всего виновата проводка).

В этом случае наиболее частой причиной является обрыв контактных проводов, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно с помощью тестера.

Проверка самого датчика

Второй способ — проверить контакт самого датчика. Для завершения процесса вам нужен тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости


В видео обзор проблемы с датчиком скорости ВАЗ-2114 (прозвонка датчика)

выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и с этой задачей справится даже начинающий автомобилист. Для завершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

На автомобилях ВАЗ-2114 очень важен датчик скорости. Именно с его помощью регулируются состав топливной смеси и угол опережения зажигания. А также при наличии гидроусилителя руля — включения и отключения этого механизма.

В автомобилях с карбюратором использовалась кабельная система передачи данных о скорости. В инжекторных машинах используются датчики, генерирующие электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как работает датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, монтировались в приборную панель. Спидометр приводился в движение все так же с помощью механической передачи вращения. Это очень неудобно, так как вся система все равно продолжала функционировать на механических устройствах. Сенсоры второго поколения были намного лучше.

Механической передачи больше не было, но был один недостаток — соединение с механической коробкой производилось с помощью шестерни. Она была очень ненадежной, часто выходила из строя. Третье поколение датчиков использовало устройства на эффекте Холла. Они надежнее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 устанавливается непосредственно на

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 соединен с электронным микроконтроллерным блоком управления и спидометром. Исправный датчик выдает сигнал, и его значение зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и мониторинге работоспособности. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Вполне возможно, что поломка кроется именно в нем.

Как определить неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее. Всего ошибок две:

  1. P0503 — прерывается сигнал с датчика скорости. Не исключено, что причиной такого поведения является плохой контакт в соединительных проводах.
  2. P0500 — вообще нет сигнала с датчика скорости. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь в исправности всех проводов, соединяющих его с системой.

Внешние признаки поломки

Также можно заметить следующие признаки, характерные при поломке датчика скорости:

  1. Значительно снижается мощность двигателя.
  2. Расход бензина растет, и заметно.
  3. Обороты холостого хода двигателя нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
  4. Спидометр не работает или работает нестабильно.

Все эти признаки нельзя отнести однозначно к датчику скорости. Ведь подобные симптомы появляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностика может быть выполнена несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а на выходе подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше значение напряжения.

Если вы не хотите демонтировать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую передачу и постепенно вращайте колесо. Если напряжение увеличивается постепенно, значит, устройство исправно. Но гораздо лучше будет провести диагностику, установив заведомо исправный датчик.

Замена

Датчик скорости ВАЗ-2114 можно заменить очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок работы следующий:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.
  2. Очистите всю область вокруг датчика на коробке передач.
  3. Отсоедините блок, вытолкнув фиксатор.
  4. Отвинтите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если поломка в приводе, то его надо вытащить. Для этого ключом «на 10» откручиваем гайку. Аккуратно снимите привод, следя за тем, чтобы шток не упал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод. Новый датчик скорости необходимо установить, повернув его по часовой стрелке. После этого подключите провода и проверьте.

Комбинация приборов, 14-контактное соединение — объяснение — Vanagon.org

Люди обычно пытаются сузить компоновку панели приборов, используя год выпуска своего фургона. Однако, по нашему опыту, мы обнаружили, что это ненадежный метод для фургонов США и Канады. В США/Канаде есть несколько вариаций, поэтому только год выпуска модели , а не  гарантирует расположение вашего кластера. Чтобы быть уверенным, просто проверьте, какие функции входят в ваш кластер. Эти параметры выделяют кластеры:

A  — аналоговые часы
B  — зуммер (для масла)
D  — цифровые часы
T  — тахометр

макет от других.

14-контактные разъемы представлены ниже для каждого типа кластера. Кластеры сортируются по их функциям  в первую очередь. Как вы увидите, годы выпуска в лучшем случае являются второстепенным показателем. В скобках вы найдете соответствующее название для наших комплектов для ремонта фольги комбинации приборов. Предыдущий «CM» просто относится к Cluster Master, поскольку именно они производят комплекты. Так, например, комплект CMA = аналоговые часы Cluster Master.

В США/КАНАДЕ ПЯТЬ ИЗВЕСТНЫХ РАСПОЛОЖЕНИЙ:

Аналоговые часы (CMA)
Общий. Обычно встречается в 1980–1983 гг. Вертикальное соединение.

  1. BLANK

  2. Ground

  3. Instrument Lights

  4. Hi Beam

  5. Ground

  6. Coolant Temperature Gauge

  7. Clock

  8. Fuel Gauge

  9. Зажигание (основное питание при включении)

  10. Индикатор давления масла – низкий – включается (постоянно горит) при падении давления ниже 2–5 фунтов на квадратный дюйм

  11. OXS для газа, пустой для дизельного топлива

  12. 7 Свеча накаливания для дизеля, заглушка для газа

  13. Генератор

  14. Индикатор указателя поворота

Аналоговые часы (CMAH)
Очень редко. Пока все найдено в 1985 году. Горизонтальное соединение. (Это становится более распространенным, если у вас есть преобразование двигателя и раньше была компоновка CMBA (см. ниже), теперь у вас есть компоновка CMAH.)

  1. Instrument Lights

  2. Hi Beam

  3. Ground

  4. BLANK

  5. Clock

  6. Coolant Temperature Gauge

  7. Fuel Gauge

  8. Ignition (main power when turned

  9. ПУСТО

  10. Индикатор поворота

  11. Генератор

  12. ПУСТО

  13. Индикатор низкого давления масла — включается (горит постоянно) при падении давления ниже 2–5 фунтов на квадратный дюйм

  14. Индикатор OXS (датчик кислорода) — ИЛИ — Свеча накаливания для дизельного двигателя CMBA)
    Общий . Типично 1986 — 1991 гг. Горизонтальное подключение. Если у вас есть преобразование двигателя и макет CMBA, теперь у вас есть макет CMAH (см. выше). Это связано с тем, что в вашей новой модификации имеется только один датчик масла, а не два, как в оригинальном двигателе Waterboxer.

    1. Instrument Lights

    2. Hi Beam

    3. Ground

    4. BLANK

    5. Clock

    6. Coolant Temperature Gauge

    7. Fuel Gauge

    8. Ignition (main power when turned

    9. ПУСТО

    10. Индикатор указателя поворота

    11. Генератор

    12. Динамический зуммер давления масла — высокий — включается (мигает и гудит) 9 PSI 10003

    13. Индикатор низкого давления масла — включается (непрерывно светится) при падении давления ниже 2-5 фунтов на квадратный дюйм

    14. Индикатор OXS (датчик кислорода) — ИЛИ — Свеча накаливания для дизельного двигателя

    Цифровые часы, тахометр (CMDT)
    Очень часто. Нет реального шаблона. На данный момент найдено где-то в 1984–1985 и где-то в 1990 году. (По-видимому, VW использовал кучу старых запасных частей в партии Vanagon, выпущенной из Австрии в 1990 году. )

    1. Подсветка приборов

    2. Hi Beam

    3. Ground

    4. BLANK

    5. Clock

    6. Coolant Temperature Gauge

    7. Fuel Gauge

    8. Ignition (main power when turned on)

    9. Тахометр

    10. Индикатор указателя поворота

    11. Генератор

    12. ПУСТО

    13. Индикатор давления масла — низкий — включается (постоянный свет) при падении давления ниже 9 2 PSI — 5 PSI0003

    14. Индикатор OXS (кислородный датчик) — ИЛИ — Свеча накаливания для дизельного двигателя

    Масляный зуммер, цифровые часы, тахометр (CMBDT)
    Очень часто. Типично 1986 — 1991. Горизонтальное подключение. Если у вас есть преобразование двигателя и макет CMBDT, теперь у вас есть макет CMDT (см. выше). Это связано с тем, что в вашей новой модификации имеется только один датчик масла, а не два, как в оригинальном двигателе Waterboxer.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
