Монтажный блок ВАЗ 2114 и его схема

В статье мы расскажем о назначении монтажного блока, его устройстве и функциях, а также опишем основные составляющие прибора.

Электрическая схема автомобилей управляется при помощи общего «центра» — монтажного блока реле и предохранителей. Данная деталь для ВАЗ 2114 отвечает за включение и отключение каждого электрокомпонента и обеспечение их защиты.

Содержание

Для чего предназначен МБ?
Устройство монтажного блока
Главные компоненты
Функции устройства

Для чего предназначен МБ?

Электрическая схема современных автомобилей является достаточно сложной даже для опытных автомехаников. Поэтому, для того чтобы обеспечить ее обслуживание и ремонт применили особый подход к компоновке каждого из составляющих общей системы. Если говорить проще, практически все реле и предохранители разместили в одном компактном корпусе монтажного блока — без него нельзя представить современную машину.

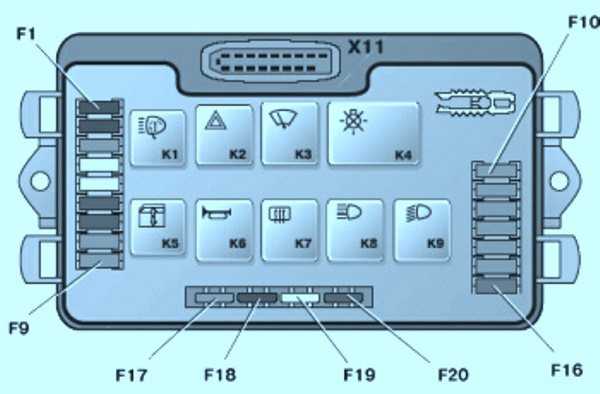

Расположение входов в монтажном блоке ВАЗ

Данная деталь является центральным модулем электрооборудования авто, в котором соединили управление и защиту всех электрических устройств. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль. Если же поломка серьезная, не нужно вооружаться паяльником. Достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов.

Монтажный блок можно назвать одним из самых важных устройств в электрической системе автомобиля. В корпусе детали сходится практически вся электрическая схема авто. Если обнаружена неисправность, проверку электрических цепей нужно начинать с блока.

Устройство монтажного блока

Электрические приборы, руководящие электроцепями ВАЗ 2114 состоят из:

Печатной платы, на которой смонтированы все основные составляющие;
Реле подключения основных электрических схем;
Устройств, обеспечивающих защиту электроцепей;
Разъемов, с помощью которых подключается монтажный блок к компонентам электрической схемы.
Полная схема блока

Стоит сказать, что такая схема применяется не только в автомобилях марки ВАЗ, но и в самых современных зарубежных авто. Такая ситуация сложилась, поскольку принцип подключения и защиты практически не изменился за последние годы.

Главные компоненты

В схемах применяются современные пластиковые платы для монтажа на разъемах. Работа с пластиком является более простой, чем работа со стеклотекстолитовыми платами, которые применялись в устройствах автомобилей постарше. Дело в том, что установку реле или предохранителя может совершить практически каждый, не вооружаясь паяльником.

Еще одной важной частью данного устройства являются предохранители. Ранее они были стеклянными с плавкой вставкой. На авто ВАЗ 2114 устанавливаются современные предохранители ножевого типа, отличающиеся удобством и высокой надежностью. Они состоят из пластмассового корпуса, в который заключен плавкий предохранительный элемент. Для подключения к плате используются ножевидные плоские металлические контакты.

Извлечение монтажного блока из автомобиля

Реле автомобиля ВАЗ 2114 состоит из двух основных компонентов:

Электромагнитного ключа включения/выключения составляющих электрической цепи авто, являющееся обычным реле. Оно осуществляет замыкание и размыкание контактов после того, как была произведена подача/снятие управляющего тока.
Специальных ключей замыкания электрических цепей. Они предназначены для автоматического периодичного включения/выключения тех или иных элементов системы.

Стандартное реле отвечает за включение фар, стеклоподъемников, отопления и других компонентов, включаемых и выключаемых принудительно. С помощью специального электронного устройства — ключа обеспечивается работа стеклоочистителей, поворотников, сигнализации и других компонентов.

В состав монтажного блока ВАЗ 2114 входит еще одна деталь – оригинальный пинцет-зажим, который делает процесс извлечения/установки предохранителя более удобным.

Функции устройства

В описываемую деталь входит больше десятка электронных ключей, которые отвечают за запуск стартера, контроль исправности лампочек, переключение ближний/дальний свет. Также с помощью реле обеспечивается включение противотуманок, стеклоочистителей (с дополнительным переключением их скорости), включение очистителей фар, электростеклоподъемников, обогрева заднего стекла и многое другое.

Монтажный блок автомобилей ВАЗ

Правда, не в каждом авто есть все типы реле, поскольку схема обогрева передних кресел присутствует только в качестве дополнительной опции. Такая же ситуация с очистителями фар, противотуманками и многим другим.

Если же говорить о предохранителях, они отвечают за защиту практически всех электрических схем, за исключением только силовых кабелей, через которые подается ток на двигатель и осуществляется зарядка батареи аккумуляторов. Некоторые устройства защищают сразу несколько цепей электропитания с одинаковыми токами, что становится причиной выхода из строя нескольких систем при выходе из строя всего одного предохранителя.
