Электросхема ВАЗ 2101: что скрывает электропроводка с пятидесятилетней историей

Обширная территория Советского Союза тормозила техническое и социальное развитие страны. В открытой продаже отсутствовало необходимое количество легковых автомобилей для всех, кто мечтал о личном транспорте. Для удовлетворения спроса руководство страны приняло оригинальное решение: в качестве прообраза отечественного транспортного средства выбрана модель Fiat 124, как лучшего автомобиля 1967 года. Первая версия легковой машины именовалась ВАЗ 2101. Конструкция модели, основанная на дизайне итальянских инженеров Fiat, уже на стадии производства удостоилась международной премии «Золотой Меркурий» за вклад в развитие общества.

Схема электрооборудования ВАЗ 2101

Компактный седан ВАЗ 2101 отличается от итальянского собрата доработанной конструкцией под условия жёстких гравийных дорог. Для надёжной эксплуатации «копейки» инженеры подвергли преобразованиям трансмиссию, ходовую часть, тормозные барабаны и усилили корзину сцепления. Электрическое оборудование первой модели Волжского автомобильного завода сохранили от оригинала, так как оно соответствовало требованиям и техническим условиям эксплуатации.

Дизайн модели ВАЗ 2101 выгодно отличается от итальянского автомобиля Fiat

Схема проводки ВАЗ 2101 (карбюратор)

Инженеры первых «Жигулей» использовали стандартную однопроводную схему подключения потребителей электрической энергии. Ко всем приборам, датчикам и лампам подходит «плюсовой» провод с рабочим напряжением 12 В. Второй «минусовой» провод от аккумулятора и генератора соединяет потребителей тока через металлический кузов автомобиля.

Состав системы электрооборудования

Основные элементы:

  • источники электроэнергии;
  • потребители тока;
  • реле и выключатели.

Из этого перечня выделяют широкий комплекс основных источников и потребителей тока:

  1. Система питания с аккумулятором, генератором и регулятором напряжения.
  2. Система запуска мотора электрическим стартером.
  3. Система зажигания, сочетающая несколько элементов: катушка зажигания, контактный прерыватель, коммутатор, свечи и свечные провода.
  4. Освещение с лампами, выключателями и реле.
  5. Контрольные лампы на панели приборов и датчики.
  6. Прочее электрооборудование: омыватель стёкол, стеклоочистители, электродвигатель отопителя и звуковой сигнал.

Цветовая маркировка облегчает поиск конкретных электрических потребителей среди прочих элементов

Номера позиций элементов электрической цепи на общей схеме ВАЗ 2101:

  1. Фары.
  2. Передние указатели поворота.
  3. Боковые указатели поворота.
  4. Аккумуляторная батарея.
  5. Реле контрольной лампы заряда аккумулятора.
  6. Реле включения ближнего света фар.
  7. Реле включения дальнего света фар.
  8. Генератор.
  9. Стартер.
  10. Подкапотная лампа.
  11. Свечи зажигания.
  12. Датчик контрольной лампы давления масла.
  13. Датчик указателя температуры охлаждающей жидкости.
  14. Звуковые сигналы.
  15. Распределитель зажигания.
  16. Моторедуктор стеклоочистителя.
  17. Датчик контрольной лампы уровня тормозной жидкости.
  18. Катушка зажигания.
  19. Электродвигатель омывателя ветрового стекла.
  20. Регулятор напряжения.
  21. Электродвигатель отопителя.
  22. Лампа освещения вещевого ящика.
  23. Добавочный резистор электродвигателя отопителя.
  24. Штепсельная розетка для переносной лампы.
  25. Выключатель контрольной лампы стояночного тормоза.
  26. Выключатель сигнала торможения.
  27. Реле-прерыватель указателей поворота.
  28. Выключатель света заднего хода.
  29. Блок предохранителей.
  30. Реле-прерыватель контрольной лампы стояночного тормоза.
  31. Реле стеклоочистителя.
  32. Переключатель электродвигателя отопителя.
  33. Прикуриватель.
  34. Выключатели плафонов, расположенные в стойках задних дверей.
  35. Выключатели плафонов, расположенные в стойках передних дверей.
  36. Плафоны.
  37. Выключатель зажигания.
  38. Комбинация приборов.
  39. Указатель температуры охлаждающей жидкости.
  40. Контрольная лампа дальнего света фар.
  41. Контрольная лампа наружного освещения.
  42. Контрольная лампа указателей поворота.
  43. Контрольная лампа заряда аккумуляторной батареи.
  44. Контрольная лампа давления масла.
  45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
  46. Указатель уровня топлива.
  47. Контрольная лампа резерва топлива.
  48. Лампа освещения комбинации приборов.
  49. Переключатель света фар.
  50. Переключатель указателей поворота.
  51. Выключатель звукового сигнала.
  52. Выключатель омывателя ветрового стекла.
  53. Переключатель стеклоочистителя.
  54. Выключатель наружного освещения.
  55. Выключатель освещения приборов.
  56. Датчик указателя уровня и резерва топлива.
  57. Лампа освещения багажника.
  58. Задние фонари.
  59. Фонарь освещения номерного знака.
  60. Фонарь света заднего хода.

Работа электрических систем зависит от контакта источников и потребителей тока между собой. Плотный контакт обеспечивают быстроразъёмные штекеры на концах проводов. Максимальное прилегание контактных групп исключает проникновение воды и влаги. Ответственные точки присоединения проводов к аккумуляторной батарее, кузову, генератору и стартеру зажимаются гайками. Надёжное соединение исключает окисление контактов.

Наличие скруток не допустимо в схеме электроснабжения автомобиля ВАЗ 2101

Источники напряжения

В общей цепи электрических элементов аккумулятор и генератор — это основные источники напряжения в автомобиле. Без аккумулятора не заведётся двигатель, без генератора перестанут работать все источники освещения и электрические приборы.

Работа всех систем начинается с аккумуляторной батареи. При повороте ключа мощный поток энергии протекает по проводам от аккумулятора до тягового реле стартера и по кузову, используемому в качестве «массы» электрической схемы.

При включении стартер потребляет значительную силу тока. Не следует длительно удерживать ключ в положении «стартер». Это исключит разряд аккумулятора.

После запуска двигателя ток от генератора питает прочих потребителей. Напряжение тока, выдаваемого генератором, зависит от числа оборотов коленвала, сила тока — от количества включённых потребителей. Для поддержания требуемых параметров тока установлен регулятор напряжения.

При работающем двигателе контрольная лампа гаснет, сигнализируя об исправном генераторе

Номера позиций элементов электрической цепи на схеме подключения генератора:

  1. Аккумулятор.
  2. Обмотка ротора генератора.
  3. Генератор.
  4. Обмотка статора генератора.
  5. Выпрямительный блок генератора.
  6. Регулятор напряжения.
  7. Дополнительные резисторы.
  8. Термокомпенсирующий резистор.
  9. Дроссель.
  10. Выключатель зажигания.
  11. Блок предохранителей.
  12. Контрольная лампа заряда.
  13. Реле контрольной лампы заряда.

При неисправности стартера запуск двигателя невозможен. Обойти это повреждение в системе ВАЗ 2101 можно, если придать достаточное вращательное ускорение коленвалу путём ручного проворачивания, скатившись с пригорка или разогнавшись при помощи другой машины.

Ранние модели включали кривошип (в народе «кривой стартер»), позволяющий завести двигатель путём ручного вращения коленвала, если батарея разрядилась.

Кстати, автора этого текста не один раз выручал «кривой стартер» в зимний период. Летом мощности аккумулятора с лихвой хватает для проворачивания коленвала. Зимой же, когда на улице температура -30

0С, прежде чем заводить автомобиль, я рукояткой прокручивал двигатель. А если вывесить колесо и включить передачу, то можно провернуть коробку передач и разогнать застывшее трансмиссионное масло. После недельной стоянки на морозе автомобиль с небольшим натягом запускался самостоятельно без посторонней помощи.

Видео: заводим ВАЗ 2101 без стартера

Система зажигания

Следующие по значимости электрические приборы — это катушка зажигания и распределитель с роторным прерывателем контактов. Эти устройства содержат наиболее нагруженные контакты в устройстве ВАЗ 2101. При неплотном соприкосновении контактов высоковольтных проводов в катушке зажигания и распределителе происходит рост сопротивления и обгорание контактов. Провода передают импульсы высокого напряжения, поэтому снаружи они изолированы пластиковой изоляцией.

Большая часть электрических приборов в устройстве ВАЗ 2101 включается поворотом ключа в замке зажигания. Функция выключателя зажигания заключается во включении и отключении конкретных электрических цепей и запуске двигателя. Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

  • плафон салона;
  • звуковой сигнал;
  • прикуриватель;
  • стоп-сигнал.

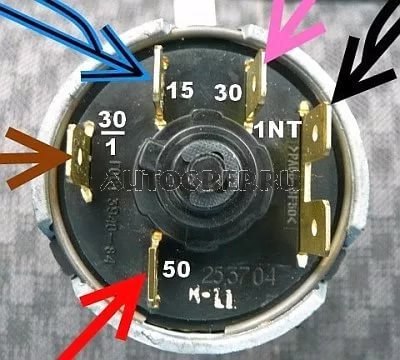

При выходе из строя выключатель зажигания заменяется в сборе

Таблица: перечень включаемых цепей при разном положении ключа в замке зажигания ВАЗ 2101

Для оперативного управления ВАЗ 2101 снабжён контрольно-измерительными приборами. Их надёжная работа обеспечивает водителя информацией о состоянии автомобиля.

Комбинация приборов обеспечивает водителя необходимой информацией о техническом состоянии автомобиля и наличии жидкостей

Комбинация панели приборов содержит отдельные индикаторы с широкими стрелками, на шкалах присутствуют цветовые зоны для выделения пограничных режимов. Показания индикаторов выдерживают вибрацию, сохраняя стабильное положение. Внутреннее устройство приборов малочувствительно к изменениям напряжения.

Корректное подключение электропроводки представляет точные показания

Схема проводки ВАЗ 2101 (инжектор)

Классическая система карбюраторного питания имела широкое распространение в автомобильных кругах российского производства. Простота устройства карбюраторных систем и минимальное количество датчиков обеспечивали доступные настройки разных режимов работы двигателя для любого автолюбителя. Например, карбюратор модели «Солекс» вполне удовлетворял требованиям автовладельцев при разгоне и стабильном движении. Отсутствие технических разработок и дорогие зарубежные детали для систем впрыска топлива долгое время не позволяли специалистам завода осуществить переход на инжекторную подачу топлива. Поэтому ВАЗ 2101 в условиях завода с инжектором не выпускался.

Но, прогресс и тем более зарубежные покупатели требовали наличия «инжектора». Электронная система исключала недостатки механического управления зажиганием и карбюраторной подачи топлива. Много позже, модели с электронным зажиганием и одноточечной системой впрыска от General Motors выпускались на экспорт в комплектации с двигателем 1,7 л.

Электронный блок управления собирает информацию от датчиков и контролирует работу исполнительных механизмов для оптимальной работы мотора при заданном уровне параметров

Номера позиций элементов электрической цепи на схеме с моновпрыском:

  1. Электровентилятор системы охлаждения.
  2. Монтажный блок.
  3. Регулятор холостого хода.
  4. Контроллер.
  5. Октан-потенциометр.
  6. Свечи зажигания.
  7. Модуль зажигания.
  8. Датчик положения коленчатого вала.
  9. Электробензонасос с датчиком уровня топлива.
  10. Тахометр.
  11. Контрольная лампа CHECK ENGINE.
  12. Реле зажигания.
  13. Датчик скорости.
  14. Колодка диагностики.
  15. Форсунка.
  16. Клапан продувки адсорбера.
  17. Предохранитель системы впрыска.
  18. Предохранитель системы впрыска.
  19. Предохранитель системы впрыска.
  20. Реле зажигания системы впрыска.
  21. Реле включения электробензонасоса.
  22. Реле электроподогревателя впускной трубы.
  23. Электроподогреватель впускной трубы.
  24. Предохранитель подогревателя впускной трубы.
  25. Датчик кислорода.
  26. Датчик температуры охлаждающей жидкости.
  27. Датчик положения дроссельной заслонки.
  28. Датчик температуры воздуха.
  29. Датчик абсолютного давления.

Автолюбителям, желающим самостоятельно оборудовать транспортное средство ВАЗ 2101 инжекторной системой подачи топлива, следует понимать сложность процесса работы и необходимость материальных затрат. Для ускорения процесса замены карбюратора на инжектор стоит приобрести полный комплект впрыска топлива для классических автомобилей ВАЗ со всей проводкой, контроллером, адсорбером и иными деталями. Чтобы не мудрить с заменой деталей лучше приобрести комплект головки блока цилиндров от ВАЗ 21214 в сборе.

Видео: инжектор на ВАЗ 2101 своими руками

Подкапотная проводка

Электрическая схема культового автомобиля отличается простым размещением и надёжной эксплуатацией. Провода подключаются к соответствующим датчикам, приборам и узлам. Плотность соединения обеспечивают удобные быстроразъёмные штекерные соединения.

Всю систему электрической проводки можно разделить на шесть пучков проводов:

  • передний;
  • задний;
  • правый и левый;
  • пучки фар и боковых указателей поворота;
  • провода аккумуляторной батареи;
  • провода панели приборов.

Полная замена подкапотной проводки необходима при наличии многочисленных скруток на старых кабелях

К подкапотной проводке можно отнести передний пучок проводов, провода для указателей поворота и аккумулятора. В моторном отсеке расположены основные датчики и приборы:

  • аккумулятор;
  • стартер;
  • генератор;
  • модуль зажигания;
  • высоковольтные провода и свечи зажигания.

Аккуратно уложенные провода под капотом говорят о любви водителя к автомобилю

В качестве питающего органа для этих приборов служат самые толстые провода, соединяющие кузов автомобиля с аккумуляторной батареей и двигателем. По этим проводам протекает ток наибольшей силы при запуске двигателя. Для предохранения электрических соединений от воды и грязи провода снабжены резиновыми наконечниками. Для исключения разброса и перепутывания все провода собраны в жгуты и разделены на отдельные пучки, которые проще заменить при необходимости.

Полная замена косы исключит потерю напряжения при плохом контакте и многочисленных скрутках

Жгут обмотан липкой лентой и закреплён на корпусе, что исключает свободное свисание и захватывание отдельных проводов подвижными частями силового агрегата. В месте расположения конкретного прибора или датчика жгут разделяется на самостоятельные нити. Жгуты обеспечивают определённый порядок подключения приборов, который отражён в электрической схеме.

Подробная схема позволяет найти участок проводов с плохим контактом

Номера позиций элементов электрической цепи на схеме подключения фар ВАЗ 2101:

  1. Фара.
  2. Аккумулятор.
  3. Генератор.
  4. Блок предохранителей.
  5. Переключатель света фар.
  6. Выключатель.
  7. Замок зажигания.
  8. Сигнализатор включения дальнего света.

Защёлки на пластиковых колодках штепсельных разъёмов обеспечивают надёжное соединение, предотвращая случайную потерю контакта от вибрации.

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

  1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
  2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
  3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
  4. Дальний свет правой фары (8 А).
  5. Ближний свет левой фары (8 А).
  6. Ближний свет правой фары (8 А).
  7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
  8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
  9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
  10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Не рекомендуется заменять предохранители на самодельные перемычки. Постороннее устройство может привести к неисправности электрических деталей.

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

  1. Подфарники.
  2. Боковые указатели поворота.
  3. Аккумулятор.
  4. Генератор.
  5. Замок зажигания.
  6. Блок предохранителей.
  7. Реле-прерыватель.
  8. Сигнализатор включения.
  9. Переключатель.
  10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

  • панель приборов и подсветку индикаторов;
  • пучки фар;
  • указатели поворота;
  • освещение в салоне;
  • стеклоочиститель;
  • ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Замена проводки самостоятельно

При многочисленных проблемах в электрической системе автомобиля, следует задуматься о полной замене проводки, а не отдельных участков. При прокладывании новых проводов не рекомендуется объединять в один жгут провода низкого напряжения с высоковольтными. Надёжное крепление к корпусу исключит пережатие проводов и повреждение изоляции. Соответствующие штепсельные колодки обеспечат плотный контакт, что исключит возникновение пробоя и окисления.

За панелью приборов скрываются многочисленные провода

Замену проводки самостоятельно по силам осуществить автолюбителю, имеющим поверхностные знания об электрике.

Причины замены

От степени значимости причины зависит объём работы:

  • сбои в работе осветительных приборов;
  • перебои в работе электроники;
  • значительное окисление контактов;
  • частое отсутствие тока в проводах;
  • разряд аккумулятора;
  • многочисленные повреждения изоляции проводов;
  • множество скруток.

Для замены части электрической проводки в салоне необходимо подготовить:

  • схему подключения электрических узлов;
  • провода с различным сечением и цветной изоляцией;
  • изоленту;
  • соединительные колодки;
  • клеммы для проводов;
  • обжимные клещи.

Этапы замены

До начала работ следует зарисовать расположение проводов и распиновку колодок.

Замену проводки следует проводить в соответствии с правилами безопасности и электрической схемой:

  1. Отключить аккумулятор.
  2. Снять декоративные пластиковые элементы в салоне.
  3. Определить место прохождения требуемого пучка проводов.
  4. Отметить на схеме провода подлежащие замене.
  5. Отсоединить колодки и аккуратно, не дёргая, извлечь старые провода.
  6. Уложить новые провода.
  7. Подключить колодки.
  8. Убедиться в расположении проводов согласно схеме.
  9. Установить декоративные элементы.
  10. Подключить аккумулятор.

При владении автомобилем с многолетней историей замену проводов следует производить комплектом

При замене проводки на панели приборов следует руководствоваться схемой подключения.

Поиск неисправных электроприборов следует начинать со схемы их подключения

Номера позиций элементов электрической цепи на схеме контрольных приборов:

  1. Датчик контрольной лампы давления масла.
  2. Датчик указателя температуры охлаждающей жидкости.
  3. Датчик указателя уровня и резерва топлива.
  4. Контрольная лампа резерва топлива.
  5. Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
  6. Контрольная лампа давления масла.
  7. Указатель уровня топлива.
  8. Комбинация приборов.
  9. Указатель температуры охлаждающей жидкости.
  10. Блок предохранителей.
  11. Выключатель зажигания.
  12. Генератор.
  13. Аккумуляторная батарея.
  14. Реле-прерыватель контрольной лампы стояночного тормоза.
  15. Выключатель контрольной лампы стояночного тормоза.
  16. Датчик уровня тормозной жидкости.

Чтобы избежать значительной путаницы в проводах и нудного выявления повреждений, стоит задуматься о приобретении комплекта жгута проводов для данной модели со всеми колодками, штекерами и коннекторами.

Видео: замена проводки и монтаж панели приборов от ВАЗ 2106

Неисправности электрики ВАЗ 2101

Статистический анализ выявленных неисправностей утверждает, что 40% отказов карбюраторных двигателей приходится на комплексную работу системы зажигания.
Отказ электрооборудования определяется визуально, наличием напряжения на соответствующих контактах: ток либо есть, либо его нет. Неполадки невозможно определить заранее: по стуку, скрипу или увеличенному зазору. В случае неисправности вероятно возникновение короткого замыкания в проводке и узлах электрооборудования. Появление возможной неисправности можно выявить по нагретым проводам и оплавленной изоляции.

Последствия короткого замыкания приводят к значительным повреждениям

Аккумулятор является потенциальным источником пожарной опасности. Расположение батареи 6 СТ-55 П в подкапотном пространстве ВАЗ 2101 соседствует с выхлопным коллектором, поэтому возможен нагрев банки аккумулятора с клеммой «+», что приведёт к «кипению» электролита. Установка асбестовой защиты между аккумулятором и выпускным коллектором исключит выкипание электролита.

Автолюбителю стоит понимать, что работа потребителей электричества зависит от надёжного крепления генератора и стартера к корпусу двигателя. Отсутствие одного болта или недостаточный момент затягивания гайки приведёт к деформации валов, заеданию и поломке щёток.

Неисправность генератора

Неполадки в работе генератора выражаются в недостаточной мощности электрического тока. При этом падает напряжение и загорается контрольная лампа. Повреждение генератора влечёт за собой разряд аккумулятора. Обгорание коллектора и износ щёток исправляются водителем самостоятельно путём замены щёток и зачисткой коллектора шлифовальной шкуркой. Замыкание обмоток статора ремонту не подлежит.

Таблица: вероятные неисправности генератора
Порядок проверки неисправного генератора

Когда на работающем двигателе горит лампа контрольного заряда аккумулятора следует произвести элементарные манипуляции на проверку генератора:

  1. Открыть капот.
  2. Одной рукой увеличить обороты двигателя, нажимая на рычаг дроссельной заслонки.
  3. Другой рукой снять провод с клеммы «-—» аккумулятора на две секунды, предварительно ослабив крепление.
  4. При неработающем генераторе двигатель заглохнет. Это означает, что все потребители питаются от аккумулятора.

При необходимости движения на ВАЗ 2101 без генератора надо вынуть предохранитель № 10 и отсоединить чёрный провод реле контрольной лампы заряда аккумулятора на штекере «30/51». Система зажигания будет работать при падении напряжения до 7 В. При этом не стоит пользоваться освещением, тормозом и указателями поворота. При включении стоп-сигналов заглохнет двигатель.

При неисправном генераторе нормально заряженный аккумулятор позволяет проехать до 200 км.

«Минус» аккумулятора подключается к кузову, а «плюс» – к контакту «30» генератора. Ошибочное обратное подключение вызовет повышенный ток и повредит генератор

На первые модели ВАЗ 2101 устанавливался электромагнитный регулятор напряжения РР-380. В настоящее время эта модификация регулятора снята с производства, в случае замены устанавливаются современные аналоги. Регулятор не подлежит регулировке при эксплуатации. Для проверки его функционирования следует использовать вольтметр. Простая процедура предоставит информацию о его соответствии заявленным характеристикам корректировки напряжения в бортовой системе:

  1. Запустить двигатель.
  2. Выключить всех потребителей тока.
  3. Вольтметром замерить напряжение на клеммах аккумулятора.
  4. Нормальной работе регулятора соответствует напряжение 14,2 В.

Неисправность стартера

Стартер обеспечивает начальное вращение коленвала. Простота его устройства не отрицает факт значимости в работе общей системы автомобиля. Изделие подвержено загрязнениям и износу деталей. Большая тяговая сила отражается на состоянии крепёжных соединений и контактных групп.

Таблица: вероятные неисправности стартера

Перед снятием стартера для замены или ремонта следует убедиться в отсутствии второстепенных причин, указанных в таблице: разряд аккумулятора, окисление клемм и контактов, обрыв проводов.

Один раз я использовал стартер как движущую силу автомобиля. «Копейка» заглохла посередине дороги. Сломался бензонасос. Чтобы не мешать другим участникам движения решил сдвинуть автомобиль на несколько метров к обочине. Выходить, чтобы толкнуть, побоялся. Поэтому включил вторую передачу и, не нажимая сцепления, повернул ключ на стартер, используя его как электродвигатель. Дёргаясь, машина тронулась. Так, потихоньку съехал на обочину. Производитель не рекомендует использовать стартер для передвижения, но ситуация заставляет.

Прочие неисправности

При обгорании боковых электродов в крышке распределителя зажигания следует произвести их зачистку и припаять пластины для обеспечения оптимального зазора между электродом и контактом ротора. В случае появления трещины на корпусе распределителя от центрального электрода к боковым стоит залить трещину эпоксидным клеем.

Неисправность контрольных ламп в щитке приборов и ламп освещения проявляется не только при перегорании нити накаливания, но и при отсутствии надёжного соединения с «массой». Холодные нити ламп обладают пониженным сопротивлением. В момент включения по нити проходит большой электрический заряд, моментально её разогревая. Любая встряска может привести к обрыву нити из-за пониженной механической прочности. Поэтому фары рекомендуется включать в неподвижном состоянии.

Обгорание контактов происходит по двум причинам:

  1. Несоответствующие параметры тока, протекающего по нитям ламп и через контакты приборов (напряжение, сила тока, сопротивление).
  2. Некорректное соприкосновение контактов.

При работе с электрооборудованием автомобиля следует отсоединять провод с минусовой клеммы аккумулятора.

На момент производства автомобиль ВАЗ 2101 соответствовал принципам комфорта, надёжности, технологичности. Серьёзное внимание при разработке конструкции способствовало снижению затрат при обслуживании в процессе эксплуатации. С точки зрения водителя, модель обладает достойной экономичностью и динамикой. Компактное расположение деталей и наличие приборов контроля облегчают управление и обслуживание. Внедрение новых технологий в электрическую схему автомобиля ВАЗ 2101 представлено сложным комплексом проводов и электрических приборов, работа которых взаимосвязана. Выход из строя одного из приборов и нарушение контакта повлечёт за собой неисправность всей системы.

Схема ВАЗ-2106 | 2 Схемы

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Дополнительные схемы на 2106

Система зажигания двигателя ВАЗ 2101, 2102, 2103, 2106, 2121

На автомобилях ВАЗ 2101, 2102, 2103, 2106, 2121 применяется контактная (батарейная) система зажигания. Контактная — так как работа всей системы зависит от размыкания контактов ее прерывателя. Она проста, имеет минимум элементов, довольно неприхотлива (при периодическом обслуживании). Ниже приведена ее схема.

Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121
Элементы контактной системы зажигания

1. Генератор.

Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея.

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Четырех-штекерная соединительная колодка (для ВАЗ 2103, 2106, 2121).

Устанавливается в разрыв провода от АКБ к генератору.

4. Катушка зажигания.

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер).

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически  размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель зажигания — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания.

Замыкает электрическую цепь системы зажигания, тем самым давая возможность току низкого напряжения попасть с генератора на катушку.

7. Высоковольтные провода (бронепровода).

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания.

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

9. Конденсатор.

Конденсатор нормализует искрение между контактами прерывателя.

Примечания и дополнения

— На автомобилях ВАЗ 2105, 2107 также имеется контактная система зажигания. Принцип действия у нее такой же, но схема соединений несколько иная. Самостоятельно ее можно поменять на бесконтактную, заменив штатные элементы иными.

Еще статьи по системе зажигания карбюраторного двигателя автомобиля

— Черный нагар на свечах зажигания, причины

— Свечи зажигания NGK на «классику» ВАЗ

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Установка угла опережения зажигания на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

установка по меткам с фото и схема подключения проводов по цветам, видео, как установить и настроить замок своими руками

При поломке замка зажигания на «копейке» запуск двигателя будет невозможен. Необходимость самостоятельно выставить зажигание на ВАЗ 2101 может возникнуть после замены устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Замена замка зажигания на ВАЗ 2101

Для замены замка зажигания на ВАЗ 2101 необходимо:

  1. Подготовить инструменты.
  2. Демонтировать старую деталь.
  3. Установить и подключить новый узел.

Диагностика замка зажигания ВАЗ 2101

Перед выполнением замены рекомендуется произвести проверку выключательного устройства на «копейке».

Для этого:

  1. Сначала осуществляется проверка контактных элементов, правильно ли они замыкаются при установке ключ в разные положения. Для этого надо подать напряжение от аккумулятора и генераторного агрегата. Контакты 30-INT и 30/1-15 отвечают за внешнее освещение, печку, системы очистки и обмыва лобового стекла, поворотники, приборную панель.
  2. Во втором положении ключа в замке включается контактный элемент 30-50, дополнительно активируется стартерный узел. В третьем режиме работают контакты 30-INT и 30/1, это печка, внешнее освещение, система очистки и обмыва лобового стекла. На каждом из описанных выше элементов производится диагностика напряжения с помощью мультиметра.
  3. Выполняется тестирование работоспособности системы блокировки рулевого колеса. Для этого ключ надо переместить в положение III на замке и визуально оценить состояние запорного стержня. Данный элемент в результате выполненных манипуляций должен выдвинуться из посадочного места.
  4. После этого ключ прокручивается в замке в режим 0. Надо опять оценить состояние стержня. При повороте ключа в этом положение данный элемент должен утопиться обратно. Если это так, то устройство работоспособное.

При рабочем замке зажигания ключ должен извлекаться из скважины выключателя только в положении III.

Канал «Автоэлектрика ВЧ» рассказал об особенностях диагностики снятого механизма.

Необходимые инструменты для замены

Чтобы произвести замену устройства, а также регулировать момент опережения трамблера после подключения выключателя, потребуется:

  • свечной ключ;
  • две отвертки — с крестовым и плоским наконечником, желательно с коротким лезвием;
  • рожковый ключ на 13;
  • шило;
  • гаечный ключ на 10;
  • световой индикатор на 12 вольт;
  • специальный ключ на 38.

Снимаем старый замок зажигания

Инструкция по демонтажу выключательного устройства выглядит так:

  1. Автомобиль устанавливается на ровную поверхность. Рычаг коробки передач ставится на любую скорость.
  2. Используя гаечный ключ на 10, откручивается гайка, с помощью которой обеспечивается соединение отрицательной клеммы АКБ с выходом на батарее.
  3. Следующие действия выполняются в салоне. С помощью отвертки с крестовым наконечником выкручиваются четыре болта, которые фиксируют две половины пластиковой накладки вокруг рулевой колонки. Этим же инструментом выполняется выворачивание самореза, крепящего кожух к подрулевому переключателю.
  4. Из места посадки демонтируется кнопка, которая отвечает за активацию световой сигнализации.
  5. Затем в сторону отводится нижняя половина пластиковой накладки. Используя кусачки либо обычные ножницы, пластмассовый хомут, который крепит кабеля, разрезается.
  6. Производится снятие нижней части защитной накладки.
  7. Используя отвертку с плоским наконечником, нужно поддеть уплотнительное колечко выключательного устройства. Производится демонтаж элемента.
  8. На следующем этапе необходимо отсоединить верхнюю часть рулевой колонки.
  9. Рукой осторожно надо отключить колодку с проводниками от выключательного устройства.
  10. Затем в замок устанавливается ключ. Его надо провернуть в положение 0, одновременно двигая руль в в разные стороны. Это позволит его разблокировать.
  11. Используя отвертку с крестовым лезвием, надо выкрутить два болта, которые фиксируют выключательный узел на кронштейне. Они располагаются на рулевом валу.
  12. С помощью шила запорный стержень надо утопить в место посадки. Удобнее это сделать через боковое отверстие в кронштейне.
  13. После этого можно выполнить демонтаж замка зажигания.

Канал «В гараже у Сандро» рассказал об особенностях снятия выключательного механизма на автомоиблях ВАЗ.

Установка и подключение

Выполнять монтаж устройства надо после того, как подсоединятся все провода, при этом:

  1. Если замок зажигания оборудован специальным разъемом с кабелями, которые его замыкают, то нужно просто выполнить соединение колодки с выключателем. При отсутствии фишки придется подключать каждый проводник отдельно. Берется клеммный разъем нового устройства так, чтобы двойная клемма на нем располагалась с правой стороны. При выполнении задачи важно, чтобы она находилась вертикально. На верхней части двойной колодки должен быть подключен соответствующий проводник черного цвета.
  2. Следующие этапы выполняются против движения часовой стрелки. Производится соединение розового контакта, затем — двойного голубого, коричневого и красного. Точнее понять расположение проводников можно по цифрам, которые имеются на клеммном разъеме. Рядом с каждым символом есть обозначение.
  3. Нижняя часть поверхности клеммного зажима останется пустой. Контактные элементы подсоединены.
  4. Затем выполняется непосредственно установка и фиксация нового выключательного устройства. Он монтируется в место посадки — слева от рулевого колеса.
  5. Ключ устанавливается в замок и остается в режиме 0. Затем сам выключатель вставляется в изначальное состояние, при выполнении задачи боковой крепление надо утопить внутрь.
  6. Когда монтаж завершен, производится закручивание крепежных болтов. Затем устанавливается защитная накладка, ее части соединяются друг с другом.

Маркировка и схема контактов на замке по цветам выглядит так:

  • INT — двойной проводник черной расцветки, предназначен для подключения оптики и габаритных огней;
  • 30 — кабель в розовой оболочке;
  • 30/1 — проводник коричневого цвета;
  • 50 — двойной кабель в красной оболочке, используется для активации стартерного механизма;
  • 15 — проводник синего цвета с черной полосой, предназначен для подключения системы зажигания, отопителя и другого электрооборудования.

Канал «Автоэлектрика ВЧ» рассказал о подключении кабелей выключателя зажигания на классических моделях ВАЗ.

Как отрегулировать момент на ВАЗ 2101 своими руками?

После того, как в результате ремонта или замены удалось установить новый замок, обязательно надо настроить и отрегулировать угол опережения. Без этого двигатель автомобиля ВАЗ 2101 будет функционировать некорректно.

Как установить по искре?

Чтобы выставить зажигание на ВАЗ 2101 самым простым методом, необходимо произвести ряд последовательных действий:

  1. Открывается моторный отсек автомобиля.
  2. Коленчатый вал силового агрегата выставляется в необходимое положение по меткам.
  3. От распределительного устройства зажигания (трамблера) отсоединяется центральный кабель. Его контакт надо зафиксировать на расстоянии около 5 мм от массы автомобиля. Для этого можно использовать кузов машины либо головку блока цилиндров.
  4. Затем винт, который крепит корпус распределительного узла, ослабляется. Производится активация зажигания.
  5. Корпус распределители прокручивается по часовой стрелке примерно на 10-20 градусов.
  6. После этого его надо провернуть в обратном направлении. Процедура проворачивания выполняется до момента, пока между наконечником трамблера и заземлением не появится искра. Если это произойдет, то распределительный узел фиксируется посредством закручивания болта.

О нюансах регулировки угла зажигания по искре рассказал канал «Ремонт и обслуживание авто».

Как настроить момент опережения с помощью лампочки?

Прежде чем выполнять настройку и регулировку зажигания, надо убедиться в работоспособности свечей, в противном случае осуществлять эту задачу бессмысленно.

На этих элементах не должно быть нагара. При его наличии выполняется снятие и очистка устройств, для этого можно использовать железную щетку или специальные средства. Перед началом работы необходимо найти метки, расположенные на коленвале, а также шкиве цепной передачи, они прочищаются.

Процедура регулировки выглядит так:

  1. Сначала коленчатый вал прокручивается так, чтобы риска не нем совместилась с отметкой на кожухе цепной передачи. Если транспортное средство оборудовано двигателем, в котором диаметр цилиндров составляет 7,9 см, то метку на валу надо выставить напротив средней, расположенной на цепной передаче. В случае, если на автомобиле размер цилиндрических элементов равен 7,6 см, то риска совмещается с самой крайней отметкой на крышке. Это действие позволит выставить коленчатый вал двигателя в положение верхней мертвой точки.
  2. После совмещения отметок отключается провод, который идет от катушки зажигания к распределительному механизму. Его надо отсоединить непосредственно с зажима на трамблере. После этого к нему подключается проводник от светового источника, который будет применяться в качестве регулировочного элемента.
  3. Другой провод от лампочки соединяется с положительным контактом на АКБ.
  4. С помощью гаечного ключа на 13 надо ослабить болт, который крепит распределительный узел.
  5. После этого данный механизм прокручивается против движения часовой стрелки. Затем его надо провернуть в обратном направлении.
  6. Процедура прокручивания выполняется до момента, пока световой источник не погаснет. В результате этого гайка крепления на корпусе устройства затягивается. Обратно подключается провод распределительного механизма.

Регулировка стробоскопом

Если в наличии имеется такой прибор, то настройку можно выполнить с его помощью.

Для этого:

  1. Двигатель автомобиля заводится и прогревается до рабочей температуры, для этого потребуется примерно 10 минут. Затем мотор останавливается.
  2. После этого от распределительного устройства отключается шланг вакуумного корректора — его необходимо заглушить. Регуляторный узел есть не на всех «копейках», только моделях, выпущенных после 1980 года.
  3. Контакты стробоскопа подключаются к бортовой сети машины. Соединение можно выполнить с клеммными зажимами аккумулятора. От стробоскопа должно идти три кабеля, два из них оснащены крокодилами, они подключаются к отрицательному и положительному контактам АКБ.
  4. Оставшийся проводник от прибора нужно подсоединить к «высоковольтнику» свечи, установленной в первом цилиндре. Для этого надо сдвинуть его верхнюю часть и зафиксировать.
  5. Используя мел, на металлической поверхности блока цилиндров рядом со шкивом коленвала делается метка. На приведенной ниже схеме это отмечено буквой «Г».
  6. Затем стробоскоп направляется на место, где сделана риска, силовой агрегат запускается. Если после пуска отметка оказалась в районе, где отмечен символ «Б», то регулировка угла опережения не требуется. Если в другом месте, то зажигание необходимо сдвинуть немного назад. При увеличении оборотов двигателя возможно незначительное смещение метки, когда этого не происходит, необходимо проверять центробежный регулятор. Если мотор работает на холостом ходу, риска не должна двигаться.
  7. На завершающем этапе производится подсоединение патрубка от вакуумного регулятора.

Пользователь Pavelmjoy подробно рассказал о выполнении регулировки угла опережения с помощью стробоскопа на классических моделях ВАЗ.

Проверка результатов настройки

Процедура диагностики проделанной задачи производится во время движения, при этом:

  1. Силовой агрегат машины заводится и прогревается до рабочей температуры.
  2. На ровной дороге надо разогнаться примерно до 50 км/ч, а затем перевести рычаг КПП в положение четвертой скорости.
  3. Резко нажимается педаль газа. На протяжении двух секунд из-под капота может доноситься детонация (металлический цокот), а скорость машины будет быстро увеличиваться.
  4. Если таких звуков не слышно, то распределительное устройство надо провернуть против часовой стрелки на один градус. После этого процедура диагностики повторяется. Длительность детонации должна составить не более двух секунд.

Меры предосторожности

Нюансы, которые надо учитывать в ходе проведения замены замка и регулировки момента зажигания:

  1. Все действия по ремонту выполняются при отключенном аккумуляторе. В противном случае можно спровоцировать замыкание контактов, что приведет к поломке оборудования.
  2. Если двигатель прогревается в гараже, надо обязательно открыть ворота. В закрытом помещении должна быть реализована качественная вентиляция.
  3. Нельзя трогать коленвал при запущенном двигателе, особенно, если работы выполняют в рубашке. Рукава одежды надо закатать, чтобы не допустить ее закусывания шкивом.
  4. При отсоединении проводов от трамблера контактные элементы между собой замыкать нельзя, то же самое касается аккумулятора. Это приведет к серьезным неполадкам в бортовой сети, а также поломке электрических устройств.

Фотогалерея

Фото, которые позволят выполнить регулировку зажигания по стробоскопу:

Подключение третьего кабеля оборудования к высоковольтному проводу Используя мел, делают метку в месте Г

Видео «Особенности выполнения настройки угла опережения»

Пользователь Наиль Порошин рассказал о нюансах касательно проведения регулировки момента зажигания на классических моделях ВАЗ.

 Загрузка ...

ЭЛЕКТРОСХЕМА ВАЗ 2101 - СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



1. Фары. 2. Подфарники. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар ваз 2101. 7. Реле включения дальнего света фар. 8. Генератор ваз 2101. 9. Стартер ваз 2101. 10. Подкапотная лампа. 11. Свечи зажигания ваз 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик указателя температуры охлаждающей жидкости ваз 2101. 14. Звуковые сигналы ваз 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ваз 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ваз 2101. 19. Электродвигатель омывателя ветрового стекла. 20. Регулятор напряжения ваз 2101. 21. Электродвигатель отопителя ваз 2101. 22. Лампа освещения вещевого ящика. 23. Добавочный резистор электродвигателя отопителя. 24. Штепсельная розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала торможения. 27. Реле-прерыватель указателей поворота ваз 2101. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ваз 2101. 32. Переключатель электродвигателя отопителя ваз 2101. 33. Прикуриватель. 34. Выключатели плафонов, расположенные в стойках задних дверей. 35. Выключатели плафонов, расположенный в стойках передних дверей. 36. Плафоны. 37. Выключатель зажигания ваз 2101. 38. Панель приборов ваз 2101. 39. Указатель температуры охлаждающей жидкости ваз 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения. 42. Контрольная лампа указателей поворота ваз 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ваз 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. Указатель уровня топлива ваз 2101. 47. Контрольная лампа резерва топлива. 48. Лампа освещения панели приборов. 49. Переключатель света фар. 50. Переключатель указателей поворота ваз 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя ветрового стекла. 53. Переключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель освещения приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ваз 2101. 59. Фонарь освещения номерного знака. 60. Фонарь света заднего хода.

Второй вариант электрооборудования ВАЗ 2101

1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета.
2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота.
3 — датчик ММ120 контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе.
5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания Б117.
7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — подкапотная лампа ПД140 с кнопочным включением.
11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением.
 12 — электромагнитное тяговое реле включения стартера.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
 14 — аккумуляторная батарея 6-СТ-55 ЭМ.
15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380.
16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
 18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101.
 21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — включатель ВК412 сигнала торможения.
24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 освещения вещевого ящика.
26 — лампа (4 Вт) освещения гнезда прикуривателя.
27 — электроприкуриватель ПТ10.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — включатель освещения щитка приборов.
32 — включатель наружного освещения.
33 — включатель (кнопка) звукового сигнала.
34 — переключатель П135 света фар и световой сигнализации миганием света.
35 — переключатель П135 указателей поворота.
36 — щиток (комбинация) контрольных приборов КП191.
37 — патрон ПС500 переносной лампы.
38 — включатель ВК409 контрольной лампы ручного тормоза.
 39 — датчик БМ150 уровня и запаса топлива в баке.
40 — кнопочный выключательВК407 плафона передней двери.
41 — кнопочный выключатель плафона задней двери.
42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля.
43 — лампа ЛБ218(4 Вт) освещения багажника.
44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт).
45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета.
46 — задний фонарь П140.
47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.


    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



Схема Подключения Замка Ваз 2106

Сердечник играет роль усилителя магнитного поля. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.


Удачи в ремонте! Чтобы извлечь личинку, нужно открепить переднюю крышку с помощью отвёртки Высверливают дрелью фиксатор.

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца.
Установка Центрального Замка на Ваз.Влог

На внутренней стороне шайбы установлены токопроводящие контакты этих выводов, а также подвижный элемент, который проворачивается под воздействием механизма замка. Подвижная часть располагается с внутренней стороны шайбы.

Здесь есть два варианта.

Подобные действия мы выполняли при замене вала рулевого управления.

Данные причины вызваны плохим контактом клеммы на ВАЗ , либо тем, что происходит длительный пуск стартера. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Он находится на корпусе замка под кронштейном. Замок в кронштейне рулевой колонки удерживается посредством фиксатора — нажимаем его шилом Потянув ключ на себя, извлекают замок.

Замок зажигания ВАЗ 2101 — 07 . Как заменить фишку .

выключатель (замок) зажигания ВАЗ 2106 — устройство, снятие, установка

Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор. Это поможет им подключить деталь без особых проблем.

Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания. Откручиваем пять болтов, и снимаем его половинки.

Нажать на фиксатор и вставить выключатель в кронштейн. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый.

Для этих целей потребуются следующие детали: реле фар РС ; реле стартера Имейте это в виду.

Личинка удерживается фиксатором, который нужно высверлить Извлекают сердцевину из корпуса замка. Питание получают габариты, стеклоочистители, вентилятор печки.

Расшифровка и цвет проводов замка Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Прочтёте за 6 мин.

Замок в кронштейне рулевой колонки удерживается посредством фиксатора — нажимаем его шилом Потянув ключ на себя, извлекают замок.
как подключить замок зажигания на ваз 2106

Замена контактной группы и установка замка зажигания

Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.

Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.

Габариты фары только работают.

Преградой, которая нигде не описана, становится противоугонный стержень. Вращение ключа для включения осуществляется по часовой стрелке. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. Как снять На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке.

Смотрел у кого-то реле стоит, оно у меня стоит возле замка зажигания, но кнопка у меня большая Метка I — в этом положении питание поступает на бортовую сеть. Конструкция электронного зажигания на ВАЗ состоит из двух элементов: Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. Замена контактной группы осуществляется очень легко.

Какие поломки могут быть в замке зажигания?


Удачи в ремонте! Для замены контактной части подденьте шилом через прорезь в торце корпуса 2 стопорное кольцо 7 и выньте из корпуса контактную часть. Частичное или полное сгорание проводов.

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. Замок зажигания устроен следующим образом: Самое простое — это заменить неисправный замок на новый. После осмотра крышки требуется проверить бегунок распределителя. Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи.

Многие знают, что напряжение в 12В не страшно для человека и не боятся получить электрошок. Каждой из них присуще своё назначение. Обратите внимание, мешать может и противоугонка.
Установка Привода Центрального Замка на ВАЗ 2107 Своими Руками

Соединение проводов к замку зажигания. | Автор темы: Heramba

Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство. Рассмотрим подробнее отказы по механической и электрической части.

Замок зажигания устроен следующим образом: Самое простое — это заменить неисправный замок на новый.

Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Как поменять Снятие замка зажигания на ВАЗ начинается с разборки кожуха рулевой колонки.

Для замены замка зажигания на автомобиле ваз вам потребуются: отвертка, тестер, тонкое шило. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.

Читайте также: Починить электричество

Далее необходимо снять пластиковый кожух рулевой колонки. Вначале снимается нижняя планка, затем верхняя. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. К электрической цепи замок зажигания подключается посредством проводов с разъемами Ниже представлена электрическая схема подключения замка: Схема подключения замка: 1.

Воспользуйтесь схематическим рисунком: Здесь каждая стрелка имеет цвет, который демонстрирует какой провод нужно присоединить. Снимаем саму группу.

В момент разрыва цепи во вторичной обмотке наводится высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры. Делал всё по третей схеме

Подвижная часть располагается с внутренней стороны шайбы. Провода перед снятием рекомендуется пометить Крестовой отвёрткой отворачивают нижний крепёж замка.
Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Устройство аварийного запуска бесконтактного зажигания ...

Устройство аварийного бесконтактного зажигания LADA 2101-2110 2121 21213 NIVA Другое

MUSTHAVE ITEM, если ваша LADA имеет бесконтактное зажигание. Владельцы старых LADA всегда держат одну под подушкой.

Аварийное зажигание можно использовать во время дождя и при проезде по лужам (для подогрева и сушки запальных узлов) для проверки электронного переключателя (ВАЗ, ЗАЗ, Ока) или при выходе из строя датчика Холла.В АВАРИЙНОМ РЕЖИМЕ рекомендуется двигаться с максимальной скоростью 90 км / ч, в режиме малых нагрузок. Дальность пробега в этом режиме не ограничена!
РУКОВОДСТВО
1.1 Снимите разъем с распределителя.

1.2 Подсоедините к штекерам резервного блока.
1.3 Включить зажигание (не включать стартер). Если загорелась красная лампочка - работает аварийное зажигание.
1,4 Запустить двигатель.
1,5 Продолжайте движение с максимальной скоростью 90 км / ч.
ПРОГРЕВ И СУШКА ИСКР ЗАЖИГАНИЯ
2.1 Уберите все искры высоковольтных проводов.
2.2 Снимите центральный провод с распределителя и подсоедините его к первой свече зажигания.
2.3 Выполнение операций 1.1,1.2.
2.4 Включение зажигания (без включения стартера).
При включенном зажигании - идет искровой прогрев (прогреть 1-2 минуты). Аналогичным образом производят нагрев остальных искр.
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ
3.1 Снимите центральный провод с дитрибьютера и установите его на кузове автомобиля на расстоянии 5 мм.
3.2 Повторите шаги 1.1, 1.2, 1.3.
3.3 При включении зажигания загорается светодиод, и появляется типичное высоковольтное потрескивание и искра между высоковольтным проводом и кузовом.
3,4 Если этого не наблюдается, то проблема в поломке переключателя.

  • Ссылка: product-235
  • Disponibilidad: En Stock
  • Вес: 0.200 кг.

Этикетки: устройство, за, чрезвычайная ситуация, бесконтактный, зажигание, Начало, лада 2101-2110, г. 2121, г. 21213, г. нива разное

Цилиндр замка зажигания - Цены со скидкой

Цилиндр замка зажигания AC Delco имеет решающее значение для предотвращения краж, поскольку затрудняет управление автомобилем без правого ключа зажигания.


Если вы хотите, чтобы ваш автомобиль превосходно обслуживал, подумайте о цилиндре замка зажигания AC Delco. Защитите элементы вашего автомобиля, покупая только самые лучшие и качественные детали двигателя. Характеристики автомобиля являются результатом многих факторов, таких как высокое качество деталей. Вашему автомобилю определенно требуются лучшие из доступных компонентов. Правильно установленный цилиндр замка зажигания обеспечивает плавный запуск двигателя. Цилиндр замка зажигания автомобиля прикреплен к рулевой колонке и имеет тумблеры, требующие вашего ключа, чтобы вы могли запустить зажигание.Цилиндр замка зажигания важен для предотвращения угона автомобиля, поскольку затрудняет управление автомобилем без надлежащего ключа. Цилиндр замка зажигания является средством предотвращения кражи, потому что рулевое управление автомобиля не может вращаться, если ключ не установлен и не повернут во включенное положение, что делает автомобиль практически непригодным для вождения. Если вам нужен цилиндр замка зажигания AC Delco, обслуживание вашего любимого автомобиля или грузовика с использованием запчастей высшего качества должно каждый раз окупаться.

Цилиндр замка зажигания Beck Arnley имеет решающее значение для уменьшения количества краж, поскольку затрудняет управление автомобилем без вставки правильного ключа зажигания.


Детали, необходимые для любой автомобильной работы, например цилиндр замка зажигания Beck Arnley, находятся на расстоянии одного щелчка мыши, когда вы получаете их на сайте PartsGeek.com. Если у вас есть автомобиль, спроектированный для обеспечения высоких характеристик, ему требуются оригинальные запчасти премиум-класса и запасные части. Сохраните системы вашего автомобиля, установив самые современные детали двигателя. Позволяя вашей электростанции использовать топливо более эффективно, рабочие характеристики обеспечивают более высокую мощность в лошадиных силах, снижая при этом избыточное потребление газа.Ваш качественный цилиндр замка зажигания гарантирует плавный запуск двигателя. Цилиндр замка зажигания выполнен в виде контейнера для замка зажигания. Цилиндр замка зажигания автомобиля действует как устройство безопасности, поскольку рулевое колесо автомобиля не может вращаться, если ключ не находится на месте и не повернут, что делает автомобиль или грузовик почти неподвижным. Цилиндр замка зажигания важен для уменьшения количества краж, поскольку затрудняет управление автомобилем без правого ключа зажигания.

Цилиндр замка зажигания Dorma обеспечивает механизм предотвращения кражи, затрудняя управление транспортным средством без вставки правильного ключа.


Чтобы получить максимальную производительность от вашего автомобиля или грузовика, обратите внимание на цилиндр замка зажигания Dorman. Ваш автомобиль особенный благодаря своим отличным характеристикам и отличному стилю, и для того, чтобы он работал в наилучшем состоянии, вам понадобятся самые качественные детали и аксессуары. Улучшение управления - это несложно благодаря дополнительным деталям, сделанным для оптимизации топливной системы, а также компонентов передней части. Вашему высокопроизводительному автомобилю действительно нужны лучшие запчасти, которые вы можете найти. Цилиндр замка зажигания действует как средство защиты от кражи, поскольку рулевое управление автомобиля или грузовика не может поворачиваться, за исключением случаев, когда ключ находится на месте и повернут, что делает автомобиль или грузовик практически непригодным для использования.Качественный цилиндр замка зажигания гарантирует легкую последовательность запуска для вашего автомобиля. Цилиндр замка зажигания служит изолятором для замка зажигания. Цилиндр замка зажигания важен для предотвращения кражи, затрудняя маневрирование автомобиля, если у водителя нет правильного ключа.

Цилиндр замка зажигания Febi является частью рулевой колонки и состоит из тумблеров, которым нужен ключ для запуска двигателя.


В поисках первоклассного источника качественных деталей, таких как цилиндр замка зажигания Febi? Ваш автомобиль или грузовик - это инвестиция, потому что у него отличные характеристики и отличный стиль, поэтому для того, чтобы он гудел в лучшем состоянии, вам понадобятся самые лучшие запасные части и аксессуары.Независимо от того, участвуете ли вы в гонках или просто получаете удовольствие от вождения высокопроизводительного автомобиля, высококачественные детали жизненно необходимы. Выведите свой автомобиль или грузовик на более высокий уровень эксплуатации с помощью высокопроизводительного оборудования. Цилиндр замка зажигания автомобиля соединен с рулевой колонкой и содержит тумблеры, которые работают с ключом, чтобы запустить автомобиль. Качественный цилиндр замка зажигания обеспечивает легкую последовательность зажигания вашего двигателя. Цилиндр замка зажигания является защитным устройством, поскольку рулевое колесо автомобиля не поворачивается, если ключ находится в нужном положении и повернут во включенном состоянии, что делает автомобиль практически непригодным для вождения.Цилиндр замка зажигания обеспечивает механизм для уменьшения количества угонов автомобиля, затрудняя управление автомобилем, если у водителя нет правильного ключа зажигания.

Цилиндр замка зажигания Hella имеет решающее значение для сокращения количества угонов автомобиля, поскольку затрудняет управление автомобилем, не вставляя правильный ключ.


Если вы хотите купить цилиндр замка зажигания Hella, уход за вашим автомобилем или грузовиком с использованием первоклассных запчастей всегда окупается. Позволяя вашим инжекторам более полно потреблять бензин, компоненты производительности повышают мощность в лошадиных силах, сокращая при этом лишние потери бензина.Когда у вас есть мощный автомобиль, вам требуются запасные части высшего качества и оригинальные запчасти. Фантастическая мощность и высокая производительность зависят от высококачественных компонентов и аксессуаров. Цилиндр замка зажигания работает как изолятор для замка зажигания. Качественный цилиндр замка зажигания обеспечивает легкую последовательность зажигания вашего двигателя. Цилиндр замка зажигания имеет решающее значение для предотвращения угона автомобиля, поскольку затрудняет управление автомобилем, если у вас нет подходящего ключа зажигания.Цилиндр замка зажигания автомобиля является частью рулевой колонки и состоит из тумблеров, которые работают с ключом, чтобы вы могли запустить зажигание. Мы, сотрудники PartsGeek.com, понимаем, что значит гордиться своим автомобилем, поэтому мы стремимся помочь вам найти правильный цилиндр замка зажигания Hella.

Цилиндр замка зажигания Motorcraft прикреплен к рулевой колонке и состоит из тумблеров, для которых требуется ключ, чтобы вы могли запустить зажигание.


Когда вы покупаете цилиндр замка зажигания Motorcraft у команды PartsGeek.com, вы можете быть уверены, что найдете самые лучшие запчасти по лучшей цене. Позволяя автомобилисту более полно сжигать топливо, рабочие характеристики повышают мощность в лошадиных силах, снижая при этом избыточный расход топлива. Чтобы поднять мощность силовой установки вашего автомобиля, купите несколько из этих дополнительных деталей, которые специально созданы для увеличения производительности. Вашему автомобилю или грузовику определенно требуются запасные части самого высокого класса, которые вы можете купить. Правильно установленный цилиндр замка зажигания обеспечивает легкий запуск двигателя.Цилиндр замка зажигания имеет решающее значение для уменьшения количества краж, поскольку затрудняет управление транспортным средством без правильного ключа. Цилиндр замка зажигания действует как изолятор для выключателя зажигания. Цилиндр замка зажигания соединен с рулевой колонкой и имеет тумблеры, которые работают вместе с ключом, чтобы запустить двигатель.

Запасной цилиндр замка зажигания соединен с рулевой колонкой и включает тумблеры, которые взаимодействуют с ключом, так что вы можете запустить автомобиль.


На самом деле автомобиль хорош настолько, насколько хороши его детали, такие как сменный цилиндр замка зажигания.Выведите свой автомобиль на высочайший уровень мощности и производительности с помощью высокопроизводительного оборудования. Характеристики автомобиля являются результатом множества факторов, включая качественные детали. Фантастическая вместимость и ходовые качества зависят от превосходных запчастей и аксессуаров. Цилиндр замка зажигания автомобиля является средством предотвращения кражи, поскольку рулевое колесо автомобиля не поворачивается, если ключ не находится в нужном положении и не включен, что делает автомобиль или грузовик почти непригодным для движения. Цилиндр замка зажигания имеет решающее значение для предотвращения кражи, затрудняя управление автомобилем, если у водителя нет подходящего ключа.Цилиндр замка зажигания работает как изолятор для выключателя зажигания. Цилиндр замка зажигания является частью рулевой колонки и включает в себя тумблеры, которые работают вместе с ключом, чтобы запустить автомобиль.

Стандартный цилиндр замка зажигания обеспечивает механизм предотвращения воровства, затрудняя управление транспортным средством, если у водителя нет подходящего ключа зажигания.


Качество автомобиля зависит от используемых в нем деталей, например, цилиндра замка зажигания Standard.Вы выбрали высокопроизводительный автомобиль, потому что у него отличная мощность и характеристики двигателя, и вы подкрепили свои инвестиции лучшими запасными частями. Вашему автомобилю или грузовику определенно требуются лучшие запасные части премиум-класса, которые вы можете купить. Поднимите свой автомобиль на новый уровень мощности и производительности, установив элементы производительности. Цилиндр замка зажигания выполнен как изолятор для замка зажигания. Цилиндр замка зажигания автомобиля является частью рулевой колонки и состоит из тумблеров, для запуска которых требуется ваш ключ.Правильно установленный цилиндр замка зажигания обеспечивает плавность зажигания автомобиля. Цилиндр замка зажигания имеет решающее значение для предотвращения кражи, затрудняя управление автомобилем, если у водителя нет подходящего ключа.

Цилиндр замка зажигания

Нет ничего лучше, чем дорожное путешествие, но убедитесь, что ваше следующее приключение не закончится раньше, чем начнется. Неисправный цилиндр замка зажигания может сорвать ваши планы и вызвать задержку отъезда. Если цилиндр зажигания не работает должным образом, ваш ключ не сможет запустить двигатель, и это может произойти в самый неподходящий момент.Вы можете избежать этой затруднительной ситуации, заменив неисправный блок до того, как один из вас застрянет.

На сайте PartsGeek.com мы работаем, чтобы помочь вам двигаться вперед, и мы стремимся сделать покупки максимально комфортными. У нас есть выбор из миллионов высококачественных запчастей от ведущих брендов, таких как APA / URO Parts, Dorman, Motorcraft, Valeo, Mopar, Meyle, Genuine, Standard Motor Products, Febi, Beck Arnley, AC Delco и Original Equipment. Наше исключительное обслуживание клиентов и сниженные цены выделяют нас как ведущего поставщика всех ваших автомобильных запчастей.Благодаря нашей быстрой и удобной доставке и 30-дневной политике возврата мы избавим вас от необходимости ехать в магазин автозапчастей для поиска товара. Вы можете делать покупки с уверенностью, зная, что PartsGeek.com - это имя, которому доверяют, с многолетним опытом оказания помощи клиентам.

Что такое цилиндр замка зажигания?

Когда вы запускаете двигатель автомобиля, вы помещаете ключ в цилиндр и поворачиваете ключ, чтобы разблокировать замок зажигания. Это устройство также может называться цилиндром замка зажигания, и оно предназначено для предотвращения несанкционированного использования вашего автомобиля кем-либо, у кого нет ключа.Цилиндр замка имеет несколько положений с различными функциями, такими как включение двигателя или включение аксессуаров автомобиля.

Сколько стоит один?

Цена варьируется в зависимости от марки, модели и года выпуска вашего автомобиля. В нашем онлайн-каталоге представлены цилиндры зажигания по цене от 14 до 169 долларов. На сайте PartsGeek.com вы можете легко найти именно то, что вам нужно, по отличной цене. Наш веб-сайт прост в использовании, и, введя всего несколько данных, вы можете быстро разместить заказ.

Каковы признаки неисправности цилиндра зажигания?

Хотя неработающий цилиндр замка замка зажигания может быть серьезным неудобством, есть некоторые вещи, которые помогут вам предупредить о потенциальной проблеме до того, как он полностью перестанет работать. Эти ситуации указывают на то, что может быть неизбежна более серьезная проблема, и их изучение может избавить вас от головной боли, связанной с неожиданным решением. Некоторые проблемы, которые следует оценить, включают следующее:

  • Проблемы, связанные с извлечением ключа из замка зажигания или помещением ключа внутрь него
  • Необходимость перемещать ключ в цилиндре, прежде чем он заработает
  • Неработающие положения на личинка замка
  • Невозможность запуска двигателя

VOLVO

Volvo 440, 460

"".

1. 1.
2.
3. 4-4-4
4..
5. 3-4-4
6..
7..
4.

1. В диагностическом гнезде под капотом подсоедините вывод к клемме 1 замка и разблокируйте автомобиль с помощью имеющегося пульта дистанционного управления
. 2. Включите зажигание
. 3. Нажмите кнопку тестирования на диагностическом разъеме 4 раза, загорится светодиод
. 4.Нажмите кнопку 3 раза, затем 4 раза и еще раз 4 раза
5. Нажмите кнопку разблокировки на первом пульте
. 6. Повторите процедуру программирования для дополнительных пультов дистанционного управления. 4 пульта максимум

Volvo 850, 940, 960

VOLVO 850

1.,.
2.,.
3. / (2, 10),.
.
4..
4.

1. Сядьте в автомобиль, закрыв все двери.
2. Выключите и снова включите ключ зажигания четыре раза (не в исходное положение, а во включенное положение) и в пятый раз оставьте его во включенном положении.
3. Несколько раз нажмите кнопку дистанционного запирания / отпирания (если на приборной панели установлен светодиод, загорится на 2 секунды, а затем он должен мигать 10 секунд), чтобы синхронизировать пульт дистанционного управления с блоком управления.
Повторите эти действия для дополнительных пультов дистанционного управления.
4. Выключите зажигание и проверьте пульты дистанционного управления. 4 пульта максимум

Volvo 850, S90, V90

1.,.
2.,.
3. / (2, 10),,. .
4..
4.

1. Сядьте в автомобиль, закрыв все двери.
2. Быстро выключите и снова включите ключ зажигания четыре раза (не в исходное положение, а во включенное положение) и в пятый раз оставьте его во включенном положении.
3. Несколько раз нажмите кнопку удаленной блокировки / разблокировки (если на приборной панели установлен светодиод, он должен мигать 2 секунды, а затем периодически мигать в течение 10 секунд). в это время удерживайте ее, чтобы синхронизировать пульт дистанционного управления с блоком управления, пока светодиод не погаснет. Повторите эти действия для дополнительных пультов дистанционного управления.
4. Выключите зажигание и проверьте пульты дистанционного управления. 4 пульта максимум
5. Предложите вам сначала сделать пару тестовых прогонов, чтобы не расстраиваться.

Volvo S90, V90

2

1.,,.
2. 5 10,.
3..
15.
10.
4..
4.

1. Закройте все двери, капот и багажник.
2. Включите и выключите зажигание 5 раз в течение 10 секунд и оставьте зажигание включенным в пятый раз.
3. Нажмите одну из двух кнопок на каждом пульте дистанционного управления.
Примечание: первый пульт дистанционного управления необходимо запрограммировать в течение 15 секунд. Остальные должны быть запрограммированы максимум на 10 секунд друг от друга.
4. Выключите зажигание и проверьте дистанционное управление.

Замок зажигания bmw по лучшей цене - Отличные предложения на замок зажигания bmw от глобальных продавцов замков зажигания bmw

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить замок зажигания bmw.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший замок зажигания BMW скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели замок зажигания BMW на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замке зажигания bmw и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ignition lock bmw по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
