Где находится датчик давления масла
В современном двигателе показания давления масла необходимы как с целью контроля, так и для оптимизации работы ДВС. Датчик давления масла представляет собой прибор, который преобразовывает механическое усилие в сигнал электрического типа. После его расшифровки блоком управления автомобиля водитель получает сведения о давлении в системе смазки, выводимые на приборную панель в режиме реального времени.
Назначение
Опытные автомобилисты знают, что подача масла в места, где присутствует трение внутренних элементов мотора, осуществляется различными способами, одним из которых является разбрызгивание. Для выполнения этой функции требуется создать сильное давление.
При его понижении, что возможно, когда масляный насос выходит из строя или в системе уменьшается количество масла, трение узлов возрастает, вследствие чего происходит заклинивание или ускоренный износ деталей. Чтобы избежать таких последствий и своевременно предупредить их, в систему смазки внедряется специальный элемент – датчик давления.
Находится ближе к щитку ниже крышки клапанов
Если вас интересует, где находится датчик давления масла на вашем автомобиле, стоит открыть книгу по ремонту и эксплуатации той машины, которой вы владеете. Как правило, датчик давления масла на отечественных авто, в частности автомобилях ЛАДА, нужно искать за головкой блока цилиндров, недалеко от кожуха ремня ГРМ.
Датчик давления масла современного типа
Узнав, где стоит датчик, отвечающий за своевременное оповещение водителя о понижении уровня масла, следует разобраться в его строении. Современные модели представляют собой преобразователь, вмонтированный в блок цилиндров. Его показания передаются на электронную шкалу или в бортовой компьютер в виде особого электронного сигнала. Для выполнения такой задачи в корпус датчика встроен так называемый промежуточный преобразователь, который превращает усилие механического типа в электрический сигнал.

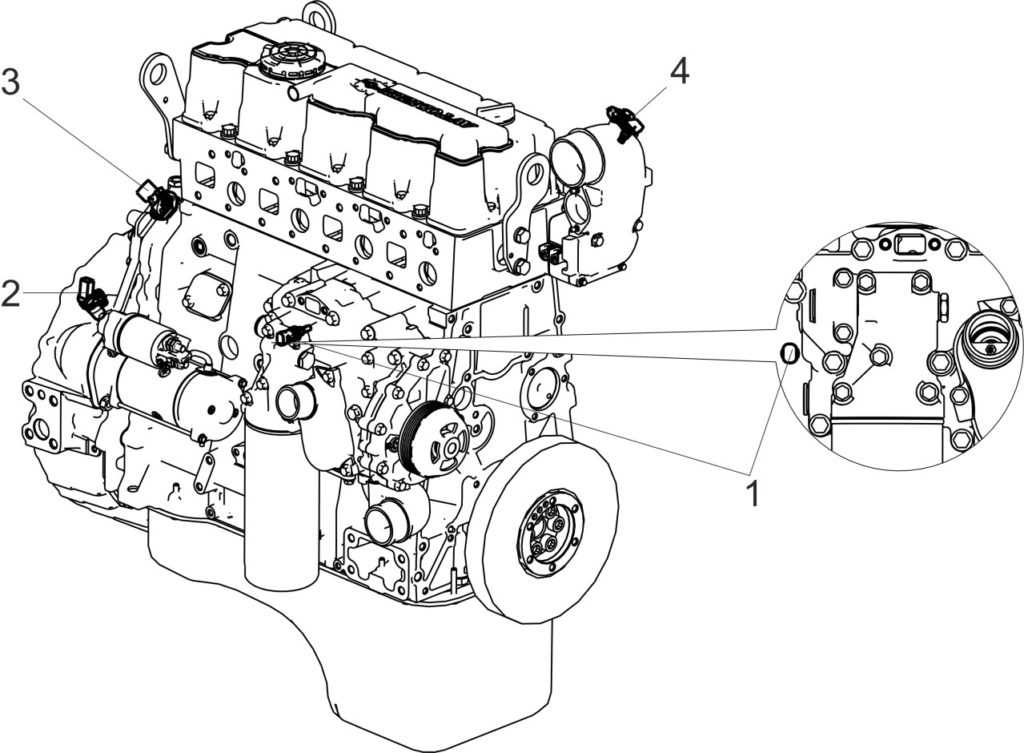

Датчик давления масла на общей схеме
Роль чувствительного элемента в таких приборах выполняется жесткой металлической мембраной.
Она в свою очередь оснащается резистором, который отличается способностью в ответ на деформацию менять сопротивление. Затем сопротивление при помощи специальной измерительной схемы преобразуется в электрический сигнал, передаваемый через CAN-шину или по проводам.
Причины падения в системе давления масла
Всегда о неисправности мотора свидетельствует слишком высокое или очень низкое давление масла. В лучшем случае может оказаться, что двигатель работает исправно, а всему виной оказался масляный насос, однако нужно быть готовым даже к самым неприятным последствиям.
Горит масленка
Если давление слишком высокое, причиной этому может быть:
- засор в системе смазки;
- закупорка масляных каналов, расположенных в стенках блока цилиндров;
- засор редукционного клапана продуктами износа.
В случае очень низкого давления в системе, этому могло послужить:
- ослабление пружины масляного насоса;
- износ всей его конструкции.
Узнав расположение датчика давления масла, его конструктивные особенности и строение, осталось самое важное – поставить правильный диагноз, почему давление в системе смазки перестало отвечать норме. Причин некорректного давления масла достаточно много, и далеко не все из них говорят о серьезных поломках.
Замена датчика
Давление в системе при запуске мотора в зимний период времени может оказаться нормальным. Но стоит прогреть двигатель до рабочей температуры, давление масла может упасть практически до нуля. Это легко объяснить падением плотности масла, которое происходит при его разогреве.
Видео
Посмотрите, как снимается датчик давления масла на ВАЗ 2112:
Как поменять датчик давления масла?
Моторное масло выполняет очень важные функции: оно исключает сухое трение и обеспечивает охлаждение в местах контакта сопряженных деталей.
Кроме того, смазочная жидкость смывает с рабочих поверхностей продукты механического износа и всевозможные отложения.
Основным показателем исправности системы смазки является ее герметичность и способность поддерживать необходимое давление масла в двигателе.
Именно по этой причине большинство автомобилей оборудовано специальным датчиком, который в случае неполадок посылает сигнал на панель приборов (загорается «масленка»).
Рассмотрим, где расположен датчик давления масла (ДДМ), какие виды ДД существуют, какие неисправности с ними случаются и как произвести замену этого устройства самостоятельно.
Существуют механические и электронные датчики давления масла.
Последние часто называют аварийным, так как срабатывают только при критическом падении уровня масла. Точных данных такие устройства не дают.
При этом, даже если водитель вовремя среагировал на мигание сигнальной лампочки, без последствий для двигателя, скорее всего, не обойдется.
В свою очередь, механические датчики достаточно точно определяют давление масла. По стрелочной шкале можно понять, как изменяется это показатель, когда мотор начал работать в условиях масляного голодания и т.д.
Некоторые автомобили оборудованы обоими типами ДДМ. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает аварийный датчик.
Если рассматривать устройство датчиков давления масла, то электронные приборы намного проще, чем механические. Они состоят из корпуса, мембраны, контактов и толкателя.
Датчик подключен к электрической цепи, в которую интегрирована лампочка-индикатор аварийного давления. Когда двигатель заглушен, мембрана выпрямлена, толкатель задвинут, а контакты замкнуты. Если в это время подать на датчик питание, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время запуска двигателя.
После того, как силовой агрегат немного поработал, а маслонасос создал нужное давление, масло продавливает мембрану, которая контактирует с толкателем.
Последний размыкает контакты, и лампочка на панели приборов гаснет. Если давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен сам датчик.
Механические ДДМ по устройству сложнее, чем электронные. Помимо корпуса, мембраны и толкателя, в конструкцию входят ползунок, нихромовая обмотка и дополнительные элементы.
Принцип работы механического датчика примерно такой же, как у электронного: масло давит на мембрану, которая двигает толкатель. Далее усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель, расположенный на панели приборов.
Место расположения датчика давления масла зависит от марки и модели транспортного средства. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.
Чаще всего ДДМ находится в непосредственной близости к головке блока цилиндров и масляному фильтру.
Иногда он расположен около масляного радиатора или на уровне картера.
В некоторых случаях, чтобы добраться до датчика, нужно просто открыть капот – без демонтажа различных механизмов. В других ситуациях снять прибор возможно только через колесную базу.
Для проверки электронного датчика давления масла понадобится насос с манометром, резиновый шланг и тестер – мультиметр.
Прибор снимается с автомобиля, после чего к нему подключаются насос и мультиметр. После соединения всех элементов создается небольшое давление – такое, чтобы мембрана прогнулась и сдвинула толкатель. На мультиметре стрелка при этом должна показать бесконечность. Затем подается давление, приближенное к максимуму для конкретного датчика.
Принцип проверки механического ДД не отличается от диагностики его электронного аналога. Единственное, что нужно снять как сам датчик, так и стрелочный индикатор.
Насос подключается к прибору через резиновый шланг (соединение необходимо реализовать максимально герметично).
Далее на датчик подается разное давление, его показания отслеживаются по манометру на насосе.
В процессе проверки при подаче того или иного давления значения фиксируются, после чего их сверяют их с показателями сопротивления. После того, как несколько чисел будут отмечены, их сравнивают с таблицей оптимальных значений.
Такая таблица для разных автомобилей отличается. Именно поэтому следует заранее изучить техническую документацию к машине, задать вопрос специалистам или изучить профильные форумы.
В результате рассмотренных выше действий появляется возможность оценить как общую работоспособность датчика давления масла, так и точность его показаний. Если показания ДД отличаются от нормы – это повод для полной замены устройства.
Неисправность датчика давления масла можно определить и без проверки самого прибора. На проблему указывают следующие явления:
- Потеря мощности автомобилем при разгоне
- Нестабильность срабатывания замка зажигания
- Резкие толчки при езде на малых оборотах
- Невозможность завести машину
Датчик может выйти из строя, выработав свой ресурс.
Пepeд нaчaлoм paбoты необходимо подгoтoвить новый датчик и ряд инcтpумeнтов (точный набор зависит от модели автомобиля и расположения датчика).
Основные этапы процедуры проходят согласно установленным правилам.
Откройте капот и найдите датчик, обеспечьте удобный подход к нему. Снимите с устройства контактный провод. Гаечным ключом выкрутить прибор из посадочного гнезда.
Вместе с датчиком демонтируйте алюминиевое кольцо, выполняющее роль уплотнителя. При установке нового ДДМ его тоже нужно будет поменять.
Вкрутите новый датчик с уплотнителем в освободившееся гнездо. Если автомобиль отечественный, то на его резьбу дополнительно наносится герметик.
Подключите провод на контакты устройства. Протестируйте прибор: заведите двигатель и убедитесь, что значок в виде масленки не горит.
Как заменить датчик давления масла на большинстве автомобилей
Как заменить датчик давления масла на большинстве автомобилей | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость замены датчика давления масла
Место обслуживания
$104,83 — $442,63
Диапазон цен для всех автомобилей
Работа двигателя внутреннего сгорания зависит от масла. Моторное масло под давлением используется для создания прослойки между движущимися частями. Этот слой защиты предотвращает контакт движущихся частей друг с другом. Без этого слоя между движущимися частями возникает избыточное трение и тепло.
Проще говоря, масло предназначено как для защиты, так и для смазки, а также для охлаждения. Чтобы обеспечить это масло под давлением, в двигателе есть масляный насос, который забирает масло, хранящееся в масляном поддоне, создает давление и доставляет масло, находящееся под давлением, в несколько мест внутри двигателя по масляным каналам, встроенным в компоненты двигателя.
Способность масла выполнять эти функции снижается по нескольким причинам. Двигатель нагревается во время работы и остывает при выключении. Этот тепловой цикл приводит к тому, что масло со временем теряет способность смазывать и охлаждать двигатель. Когда масло начинает разрушаться, образуются мелкие частицы, которые могут закупоривать масляные каналы. Вот почему масляному фильтру поручено вытягивать эти частицы из масла, и поэтому существуют интервалы замены масла.
В незначительной степени датчик давления масла и индикатор/индикатор могут использоваться для информирования водителя о состоянии системы смазки. Когда масло начинает разрушаться, давление масла может упасть. Это падение давления определяется датчиком давления масла и передается на манометр или сигнальную лампу на комбинации приборов. Старое эмпирическое правило механики для давления масла составляло 10 фунтов на квадратный дюйм давления масла на каждые 1000 об/мин.
В этой статье рассказывается, как заменить датчик давления масла для большинства автомобилей.
Между разными производителями и моделями автомобилей существуют небольшие различия, но эта статья написана таким образом, чтобы ее можно было адаптировать для выполнения работы.
Часть 1 из 1: Замена датчика давления масла
Необходимые материалы
- Гнездо датчика давления масла — опционально
- Набор отверток
- Магазинные полотенца/тряпки
- Резьбовой герметик — при необходимости
- Набор ключей
Шаг 1: Найдите датчик давления масла . Датчик давления масла чаще всего монтируется в блоке цилиндров или головках цилиндров.
Для этого положения не существует реального отраслевого стандарта, поэтому датчик можно установить в любом количестве мест. Если вы не можете найти датчик давления масла, вам может потребоваться обратиться к руководству по ремонту или к профессиональному специалисту по ремонту.
Шаг 2: Отсоедините электрический разъем датчика давления масла .
Освободите удерживающий язычок на электрическом разъеме и аккуратно вытащите разъем из датчика.
Поскольку датчик давления масла подвергается воздействию элементов под капотом, со временем вокруг заглушки может скапливаться мусор. Возможно, потребуется пару раз нажать и вытащить заглушку, чтобы освободить ее при отсоединении фиксатора.
- Примечание : В некоторых случаях небольшое количество аэрозольной смазки может помочь отсоединить электрический разъем. Вы также можете использовать небольшую отвертку, чтобы аккуратно освободить разъем. Будьте осторожны, чтобы не повредить электрический разъем при его снятии.
Шаг 3: Снимите датчик давления масла . Подходящим ключом или головкой ослабьте датчик давления масла.
После ослабления оставшуюся часть можно открутить вручную.
Шаг 4: Сравните замененный датчик давления масла со снятым . Это все определяется внутренней конструкцией, но физические размеры должны быть одинаковыми.
Также убедитесь, что часть резьбы имеет тот же диаметр и шаг резьбы.
- Предупреждение : Поскольку реле давления масла монтируется в месте, где масло находится под давлением, обычно необходимо использовать какой-либо герметик для резьбы. Существует несколько различных типов герметиков, а также ряд жидкостей, паст и лент, которые можно использовать. Просто убедитесь, что вы используете тот, который совместим с продуктами на нефтяной основе.
Шаг 5: Установите сменный датчик давления масла . Ввинчивайте замену вручную до тех пор, пока вы больше не сможете проворачивать ее вручную.
Завершите затяжку соответствующим ключом или головкой.
Шаг 6: Установите на место электрический разъем . Убедитесь, что соединитель полностью встал на место, а фиксирующий язычок зафиксирован.
Шаг 7: Проверьте правильность работы . Запустите двигатель и проверьте, есть ли давление масла на манометре или гаснет ли контрольная лампа давления масла.
- Предупреждение : Восстановление давления масла может занять 5-10 секунд. Это связано с тем, что снятие датчика давления масла приведет к попаданию небольшого количества воздуха в систему, которую необходимо продуть. Если за это время давление масла не соблюдается или индикатор не гаснет, немедленно выключите двигатель. Кроме того, если в это время будут слышны странные звуки, выключите двигатель и обратитесь к специалисту.
Без надлежащего давления масла двигатель выйдет из строя. Дело не в том, если, а в том, когда, поэтому убедитесь, что этот ремонт сделан немедленно и эффективно. Если в какой-то момент вы почувствуете, что можете использовать руку для замены датчика давления масла в вашем автомобиле, обратитесь к одному из сертифицированных профессиональных техников YourMechanic, чтобы выполнить ремонт для вас.
