Распредвал двигателя

Двигатели внутреннего сгорания (ДВС) для большинства автолюбителей являются механизмом сложным и не совсем понятным. Однако, ДВС это последовательно выстроенная система в понимании работы которой нет ничего сложного. В основе ДВС заключен механизм газораспределения. Рассмотрим его элементы его составляющие, а также принцип работы этих элементов. Работа любого двигателя состоит из циклов.

От правильной цикличности работы двигателя зависит, как он будет работать. Функция газораспределительного механизма состоит в соблюдении правильной цикличности открытия и закрытия клапанов, впускающих рабочую горючую смесь в камеру сгорания двигателя и выпускающих отработанные газы.



Основными элементами, из которых состоит распределительный вал являются его кулачки и опорная стойка. Опорная стойка распредвала – это его основа, а кулачки рабочие элементы. Благодаря кулачкам происходит открытие клапанов тогда когда это необходимо.

Распределительный вал двигателя – элемент на котором построен газораспределительный механизм в целом. В зависимости от типа двигателя располагаться распредвал может как в блоке цилиндров, так и в головке блока цилиндров (ГБЦ). Распределительный вал находится в постоянном движении. Двигается распределительный вал благодаря соединению с коленчатым валом. Соединение это может осуществляться с помощью цепи или же с помощью ременной передачи. Коленчатый вал приводимый в движение поршнями приводит в движение распредвал, который двигает клапана, обслуживающие движение поршней. Так как современные двигатели снабжаются большим количеством клапанов на цилиндр, агрегаты с двумя и более распределительными валами не такая уж и редкость. В любом случае для снижения нагрузок на распредвал, его или их, располагают как можно ближе к клапанам.

Пожалуй, самой распространенной схемой расположения распределительных валов является V-образная схема.

Распределительный вал абсолютно обязательная деталь как для инжекторного, так и для карбюраторного двигателя. В связи с особенностями развития ДВС различных типов, датчик положения распределительного вала первым был опробован на карбюраторном двигателе.

Чтобы обеспечить четкую работу двигателя работа распредвала и коленвала должна быть строго синхронизирована. Для этого на шестеренках и звездочках механизма ГРМ, а также на коленчатом валу (обычно со стороны маховика) существуют спец. Метки, сопоставив которые с метками на корпусе двигателя можно быть уверенным в том, что распредвал и коленвал находятся в правильном положении относительно друг друга.



Датчик положения распредвала, или датчик Холла, призван оптимизировать положение распределительного вала относительно коленчатого используя для этого магнитное поле. Достигая нужного положения распределительный вал меняет магнитное поле, это дает данные для блока управления двигателя, который рассчитывает необходимую частоту впрыска топлива в камеру сгорания.



В случае выхода из строя датчика Холла, блок управления двигателем переключает впрыск рабочей смеси с фазированного на парно-параллельный. Такой режим работы мотора снижает его мощность и увеличивает расход топлива служа лишь для того, чтобы добраться для СТО и устранить неисправность.

Некоторые причины, по которым датчик Холла выходит из строя:

• Износ зубчатого диска;
• Неправильное положение в следствии поломки креплений;
• Износ датчика приведших к возникновению короткого замыкания;
• Двигатель подвергся перегреву.

Для того, чтобы новый датчик работал стабильно, перед заменой необходимо понять причину выхода из строя старого. Эксплуатация автомобиля с неисправным датчиком, может привести к еще более серьезным неисправностям.

Наглядно посмотреть, принцип работы датчика Холла можно на следующем видео:





Как работает распредвал — АвтоМания

Распределительный вал – это один из элементов газораспределительного механизма, который осуществляет синхронную работу впуска смеси и выпуска отработанных газов открывая и закрывая клапаны. Неисправности распредвала на прямую сказываются на работе двигателя.

Как работает распредвал будем рассматривать на примере одного цилиндра, так как весь цикл работы аналогичен всем цилиндрам двигателя автомобиля.

Кривошипно-шатунный механизм нужен чтобы преобразовывать возвратно-поступательные движения поршня двигателя в движение коленвала, а вот чтобы преобразовывать вращательные движения во впуск/выпуск газов в цилиндры, нужен распределительный вал, который использует кулачки для закрытия и открытия  клапанов. Кулачки распредвала  являются основной его частью, воздействуя, на клапана, напрямую или посредством очень короткой тяги, перемещают их вверх-вниз.Чаще всего в механизме ГРМ автомобиля количество кулачков соответствует такому самому количеству клапанов, которые управляются этим распредвалом. Хотя иногда встречается когда один кулачок может воздействовать на несколько клапанов.

Весь цикл работы ДВС автомобиля проходящих за 2 оборота коленвала составляет четыре такта. И чтобы их выполнить за 2 оборота (или 720°) потребуется лишь раз открывать и закрывать клапана, таким образом, в то время, как коленчатый вал, прокручивается дважды, распределительный должен обернутся лишь раз, открывая/закрывая при этом все впускные и/или выпускные клапана цилиндров лишь единожды.

1 — кулачок распределительного вала; 2 – пружина клапана; 3 – клапан; 4 – седло клапана.

Дабы разобраться с работой механизма газораспределения и понять принцип работы распредвала, потребуется уяснить важных моменты в работе ГРМ.

1. Вал газораспределения вращается благодаря ременному или цепному приводу от коленвала.
2. Распредвал осуществляет вращения у 2 раза медленнее нежели коленвал, благодаря передаточному числу шкивов валов.
3. Чтобы открытие/закрытие клапанов осуществлялось в нужный момент, угловое положение вала распределения было точно синхронизировано из соответствующим угловым положением коленчатого неизменно во время работы двигателя. Так как конкретному угловому положению коленвала строго соответствует определённое угловое положение распределительного.
4. Распред и колен валы обязательно имеют свои установочные метки  (как правило, на приводных шкивах), которые обеспечивают точную установку относительно друг друга в соответствии с тактом работы.
5. Каждое положение определенного кулачка распредвала в отношении поршня двигателя определяет начальный, максимальный момент и тот момент когда он должен закрыться.

Стандартный распредвал открывает/закрывает клапан плавно, чтобы максимально уменьшить износ и шум работы.Идеальный режим работы механизма считается таким, когда кулачок впускного клапана нажимает на него  чтобы впустить, в цилиндр топливно-воздушную смесь, и затем закрыть этот клапан после заполнения цилиндра. Выпускной же клапан, при этом, должен открываться и закрываться таким образом, чтобы с цилиндра успели выйти все отработанные гази. На практике же все выглядит немного иначе.

Конструкцию распредвала характеризуют 3 важные составляющие, которые и управляют мощностью двигателя. Первая — высота на которую осуществляется подъём клапана, вторая — продолжительность времени открытого клапана, третья — фаза газораспределительного вала.

Распредвал: устройство и принцип работы

Распределительный вал входит в состав ГРМ двигателя. Бесперебойная и точная работа запчасти позволяет мотору правильно функционировать. Именно распредвал обеспечивает впуск-выпуск тактов работы мотора.

Газораспределительный механизм может иметь верхнее или нижнее расположение клапанов – это зависит от устройства двигателя. ГРМ с верхним расположением клапанов встречается чаще, потому что такое строение ускоряет и облегчает регулировку, ремонт и обслуживание распредвала.

Устройство

При помощи ремня или цепи распределительный вал конструктивно взаимосвязан с коленчатым валом. Ремень или цепь распредвала натягивается на звездочку коленвала или шкив распредвала (выглядит как разрезная шестерня – это более практичный вариант, зачастую применяют для тюнинга мотора, чтобы увеличить скорость).

Подшипники расположены на головке блока цилиндров. Внутри них вращаются опорные шейки распределительного вала. Когда ломается крепление шеек, то для ремонта используют вкладыши.

Не допустить осевой люфт помогают фиксаторы, входящие в конструкцию детали. По оси вала проходит сквозное отверстие необходимое для смазки трущихся запчастей. С помощью заглушки отверстие закрывается сзади распредвала.

Важная составная часть детали – это кулачки. Их количество зависит от количества впускных-выпускных клапанов. Кулачки регулируют фазы газораспределения двигателя и порядок работы цилиндров – это является главной функцией распредвала.

Все клапана имеют кулачки. Кулачок заходит на толкатель и так открывает клапан. Как только кулачок возвращается в начальное положение, мощная возвратная пружина закрывает клапан.

Кулачки располагаются между опорными шейками. Газораспределительная фаза зависит от числа оборотов мотора и конструкции впускных-выпускных клапанов. Такие данные нужно искать для конкретной модели в диаграммах и таблицах составленные производителем.

Работа распредвала

Распредвал по конструкции находится в развале блока цилиндров. Цепная или зубчатая передача коленчатого вала заставляет работать распределительный вал.

Когда вращается распредвал, то в этот же момент кулачки воздействуют на работу клапанов. Правильный процесс полного цикла осуществляется, когда всё строго соответствует порядку работе цилиндров мотора и фазам газораспределения.

На распределительные шестерни или приводной шкив наносят установочные метки с целью определить соответствующие фазы газораспределения. Кулачки распредвала и кривошипы коленвала в этот момент должны находится в конкретном положении.

Если установка осуществляется по меткам, то, получается добиться правильной последовательности тактов, а именно порядка работы цилиндров мотора.

Количество распредвалов в моторе

Конфигурация мотора влияет на количество распределительных валов. Моторы с рядной конфигурацией имеющие одну пару клапанов на цилиндр оборудуются одним распредвалом. Если на каждый цилиндр идет по 4 клапана, тогда мотор оснащают двумя распредвалами.

Поршневые и V-образные двигатели имеют 1 распределительный вал в развале, а если 2 распредвала, то каждый располагается в головке блока.

Исключения встречаются, но они чаще связанны с особенностями в конструкции двигателя.

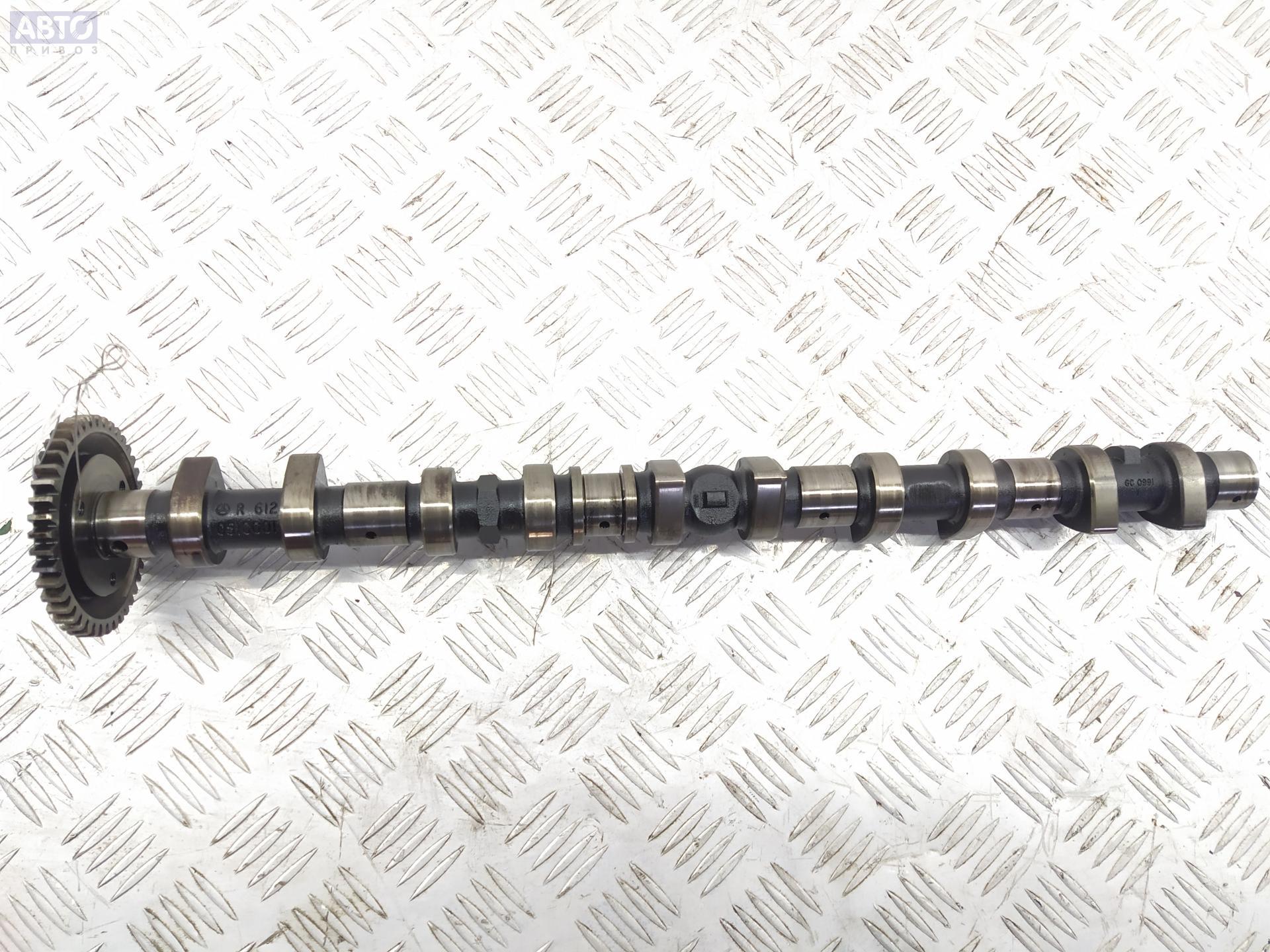

Распределительный вал

В двигателе внутреннего сгорания распределительный вал (распредвал) отвечает за открытие и закрытие впускных и выпускных клапанов, то есть за газораспределение непосредственно в камере сгорания двигателя. От особенностей конструкции мотора и самого распредвала, а также корректной настройки ГРМ, зависит эффективность работы двигателя: мощность, динамика, КПД. Эволюция двигателей влечет за собой и некоторые изменения в форме и функциях распредвала: создаются системы, подстраивающие газораспределение под частоту оборотов, устанавливаются валы на впуск и выпуск по отдельности, и, конечно, меняются материалы и способы обработки металлов.

Конструкция распределительного вала:

В большинстве случаев распредвал вытачивается из цельного металлического цилиндра. И только некоторые производители устанавливают накладки с кулачками на ось, делая не цельную, а сборную конструкцию (например: распредвал на Audi Valvelift System (AVS), на котором кулачки перемещаются на оси распредвала).

Но пока в большинстве автомобилей используются цельнолитые конструкции распредвалов, изготовленные из чугуна или износостойких слоев стали. Дополнительную твердость готовые валы получают в результате закалки: азотирования, лазерной обработки, отбеливания и т.д.

Основными конструктивными элементами распредвала являются кулачки, которые открывают клапаны напрямую или через толкатели. Опорные элементы (шейки) устанавливаются в подшипники скольжения (вкладыши), на которых распредвал вращается благодаря эффекту масляного клина с минимальным трением.

При вращении вала кулачки в строгой очередности открывают клапаны (как правило, на один клапан – один кулачок, хоть есть и другие варианты конструкции), а закрытие их происходит за счет пружин.

Особое внимание конструкторы уделяют форме и размерам кулачков, ведь именно от их параметров зависит, на какую высоту и на какое время откроются клапаны, а значит, насколько эффективно будет подаваться воздух и отводиться выхлопные газы.

Существует закономерность: чем дольше открыт клапан, тем больше воздуха поступает в камеру сгорания, а значит, можно подать больше топлива. С другой стороны, слишком длительное открытие клапана грозит «встречей» между ним и поршнем. Это противоречие и пытаются всеми силами решить инженеры.

Типы распределительных валов:

«Классический» распределительный вал

Данный распределительный вал приводит в действие впускные и выпускные клапаны

Впускной распределительный вал

Если используются два распределительных вала, то впускной распределительный вал приводит в действие исключительно только впускные клапаны. Для обеспечения максимального наполнения ход кулачка впускного распределительного вала, как правило, больше хода выпускного распределительного вала.

Выпускной распределительный вал

Аналогично впускному распределительному валу выпускной распределительный вал приводит в действие выпускные клапаны. Часто уменьшенный ход кулачка по сравнению с впускным распределительным валом объясняется более высокой разностью давлений на выпуске с целью отвода сгоревших газов.

Комбинированный распределительный вал

3 кулачка для систем впрыска PLD:

-впускной кулачок

-выпускной кулачок

-кулачок для привода насосного узла или насос-форсунок

Так же распределительные валы различаются по расположению в двигателе

Верхнее расположение распределительного вала

У верхних распределительных валов клапаны открываются непосредственно кулачками или через тарельчатые толкатели, коромысла или балансиры.

Нижнее расположение распределительного вала

При нижнем расположении распределительных валов, толкатели и штанги толкателей передают ход распределительного вала на коромысла. Коромысла открывают клапаны, преодолевая усилие пружин клапанов.

1) пружина клапана

2) клапан

3) коромысло клапана

4) штанга толкателя

5) толкатель клапана

6) распределительный вал

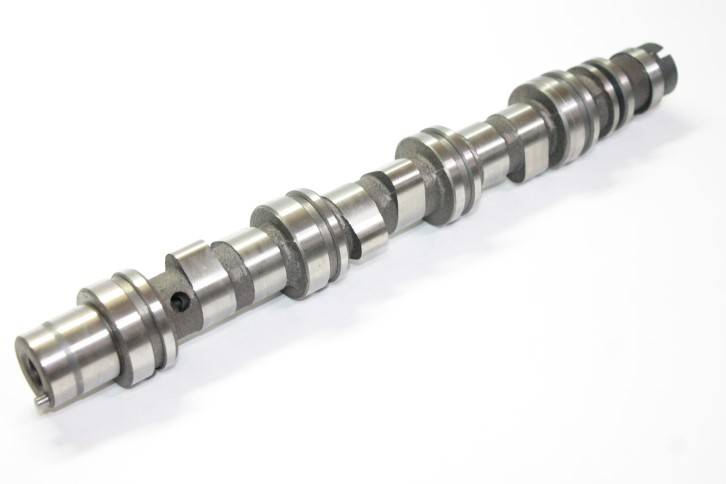

Распределительный вал

Распределительный вал (распредвал) — деталь сложной формы, снабженная кулачками, которые в нужный момент открывают из закрывают клапана

Двигатель

Основная функция распредвала – синхронизировать впуск и выпуск тактов работы двигателя. Другими словами, этот механизм предназначен для своевременного открытия клапанов и подачи в камеру сгорания топливной смеси. Момент открытия и закрытия клапанов относительно положения коленчатого вала называют фазой распредвала.

Устройство и принцип работы распределительного вала

В современном двигателе распредвал (чаще всего их два) расположен в верхней части головки блока цилиндров.

Распределительный вал связан с коленчатым валом двигателя автомобиля. Соединение осуществляется за счет цепи (или ремня) ГРМ. Для надежности передачи усилия к торцевой части распредвала присоединена ведомая шестерня, напоминающая «звездочку» на заднем колесе велосипеда.

За регулировку фаз газораспределения и порядок срабатывания цилиндров отвечают кулачки распредвала – их ровно столько, сколько впускных и выпускных клапанов используется в механизме ГРМ. Работа организована так: кулачок распредвала «набегает» на толкатель клапана, надавливает на него и открывает клапан. После того как кулачок сходит с толкателя, клапан закрывается под действием тугой возвратной пружины.

Чем больше клапанов в газораспределительном механизме, тем больше в нем установлено распредвалов. У Bugatti Veyron четыре распредвала и 64 клапана

Итак, распределительный вал вращается, благодаря чему обеспечивается воздействие кулачков на работу впускного и выпускного клапанов. Расположение кулачков относительно друг друга тщательно рассчитано в строгом соответствии с фазами газораспределения и порядком срабатывания цилиндров. Иными словами, пока открыт впускной клапан (или два клапана) одного цилиндра, все остальные впускные клапана находятся в состоянии покоя.

Распредвал.

Количество распредвалов в двигателе определяется конфигурацией самого мотора: если двигатель имеет рядную конструкцию и одну пару клапанов на цилиндр, то достаточно одного распредвала. Если на один цилиндр приходится 4 клапана, целесообразно применение 2-х распредвалов — один из них обслуживает только впускные клапана, другой — только выпускные. Помимо прочего у системы с парными валами есть еще один плюс — быстродействие.

Что касается V-образных и оппозитных моторов, то они могут иметь либо один распределительный вал в месте так называемого «развала» цилиндров (основание воображаемой буквы V), либо два – по одному на каждой головке блока цилиндров. Попытаться реализовать сложную схему открытия и закрытия 16 клапанов при помощи одного распредвала можно, но не рационально — деталь получится слишком уж сложной. Такие схемы редки, но компания Honda все-таки решилась взять одну из них на вооружение: рядный мотор с четырьмя цилиндрами и одним распредвалом  установлен, например, на популярной модели Honda Fit/Jazz. Безусловное достоинство такой системы — возможность сделать двигатель компактным и легким.

Характеристики распредвала

Обычно принято выделять три важные характеристики распредвала: это величина подъема клапанов, продолжительность открывания клапанов и фазы распредвала.

Ради максимального периода открытия клапанов при конструировании спортивных моторов инженеры жертвуют холостым ходом. У гоночных болидов он редко бывает ниже 2000 оборотов в минуту

Подъем клапана измеряется в миллиметрах. Этой величиной измеряют максимальное расстояние, на которое клапан отходит от так называемого «седла», в котором он находится в момент закрытия. Продолжительность открывания клапанов – это отрезок времени, в течение которого клапана остаются в открытом состоянии. Измерять эту величину принято в градусах поворота коленчатого вала. При этом каждый из перечисленных критериев способен повлиять на работу двигателя: при увеличении подъема клапана, продолжительности его открытия или оптимизации фаз газораспределения мощность мотора увеличивается. Стоит отметить, что именно продолжительность открывания является основным параметром, с которым работают конструкторы форсированных моторов.

Так, например, распределительные валы, используемые на спортивных автомобилях, обеспечивают большую продолжительность открытия клапанов, по сравнению со стандартными. Это значит, что клапана остаются открытыми так долго, как это возможно, позволяя сжечь максимальную при таком объеме камеры сгорания дозу топлива за один такт. К сожалению, в технике для достижения одного приходится жертвовать чем-то другим: установка спортивных распредвалов не позволяет держать обороты холостого хода ниже 2000 об/мин. Естественно, при такой работе двигатель потребляет огромное количество топлива.

Если же говорить о фазах распределительного вала (моменты, когда клапаны открываются и закрываются по отношению к положению распредвала), то вся информация о них обычно содержится в таблице данных, которая прилагается к распределительному валу. В таблице указаны угловые положения распределительного вала, а также информация о том, когда открываются и закрываются впускные и выпускные клапаны.

Современные двигатели часто оборудуют системами изменяемых фаз газораспределения. Так, например, некоторые автомобили марки Toyota имеют систему VVT-i. регулировка фаз газораспределения происходит посредством поворота распределительного вала относительно его приводной звездочки. Другой пример – разработка японского производителя Honda, получившая обозначение VTEC – она позволяет изменять фазы, используя для регулируемого клапана два кулачка.

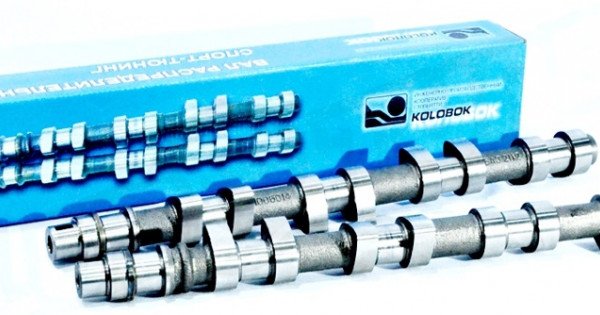

Спортивный распредвал двигателя авто — что это такое и для чего нужен

Установка спортивного распредвала для двигателя — основной вид тюнинга автомобиля. Расскажем — что такое валы «верховые» и «низовые», для чего нужны и какую прибавку мощности дают. Как влияет конструкция распредвала на повышение мощности.

Для чего нужен

Распределительный вал — механический «мозг» двигателя, который формирует характер работы мотора. Причина замены стандартного вала авто на спортивный та же, что других деталей. Штатная деталь слишком усредненная, разработана в соответствии с запросами большинства водителей. Основной характеристикой двигателя считают мощность. На деле влияние на характер автомобиля оказывают максимальная мощность и крутящий момент. Ведь наибольшую мощность можно реализовать только при определенных оборотах, близких к максимальным. «Горячему» водителю нужен приемистый двигатель, который при трогании с места и разгоне, не напрягаясь «идет» за педалью газа. Это обеспечивает крутящий момент, если он достаточно большой и постоянный на низких и средних оборотах.

Стандартные двигатели с точки зрения гонщиков имеют существенный недостаток — отсутствие тяги на низких оборотах вращения коленвала.

Гоночный распредвал обеспечивает оптимальную подачу смеси в цилиндр путем увеличения высоты подъема клапанов. Тюнинговые кулачки отличаются плавностью профиля, что обеспечивает надежную работу механизма газораспределения. Особенностью спортивных валов является то, что их применение отодвигает границу детонации (стук пальцев), в особенности на малых оборотах.

Влияние распредвала на мощность двигателя

Подъем клапана

Измеряется в миллиметрах и представляет максимальное расстояние, на которое он отходит от седла. Продолжительность открывания клапанов — отрезок времени, измеряемый в градусах поворота коленвала. Измеряется, как клапан поднялся от седла на малую величину, часто составляющую 0,5 или 1,2 мм. Каждый из критериев спортивного распредвала связан с другими и модификация одного повлияет, как другие улучшат или ухудшат работу двигателя. Но увеличение подъема и времени открывания увеличивают мощность мотора в зоне максимальных оборотов. Если максимально их увеличить, то двигатель будет неспособен работать на оборотах ниже 2 000.

Гоночные распредвалы имеют низко-оборотный предел «холостого хода» (2 000 об/мин). Распредвалы для тюнинга можно сделать «цивилизованными» путем изменения моментов открывания и закрывания клапанов, но компромиссом будет максимальная мощность.

Продолжительность открывания

Известна конструкторам форсированных моторов из-за влияния на мощность двигателя автомобиля. Чем дольше удерживаются открытыми клапаны, тем большая максимальная мощность будет получена. Если время открывания клапана слишком большое, то дополнительная максимальная мощность приведет к нестабильной работе мотора на низких оборотах.

Для гонок максимальная мощность является единственной целью, а для «обычных» автомобилей с форсированными двигателями важными являются приемистость и крутящий момент снизу.

Увеличение подъема клапана

Полезна в увеличение мощности авто, т. к. может её добавить без существенного влияния на характеристики двигателя на низких оборотах. Теоретически это будет работать. Но механизмы привода клапанов не такие простые. Высокие скорости движения клапанов, обуславливаемые этими профилями, существенно уменьшают надежность мотора.

Когда продолжительность открывания клапана уменьшается, то на его перемещение из закрытого положения до полного подъема и возвращения обратно остается меньше времени. Потребуются клапанные пружины с увеличенным усилием и становится механически невозможным приводить в движение клапаны даже при относительно низких оборотах.

Что такое валы верховые и низовые

Существуют различные спортивные распредвалы, предназначенные для разных целей:

• низовой моментный вал для городской езды;
• универсальный вал «город — трасса»;
• верховой вал «трасса».

Выбирая для двигателя машины распредвал с меньшим подъемом клапанов, то в наибольшей степени реализуем положительный эффект на низких оборотах вращения коленвала. Распредвал с большим подъемом кулачков позволяет повысить мощность на высоких частотах. При подборе вала стараются изменить кривую крутящего момента или мощности в диапазоне рабочих режимов двигателя в зависимости от стиля вождения и пожеланий владельца. Максимальные значения смещают в область низких оборотов — тогда вал называют «низовым», если в область высоких оборотов — «верховым».

Какой ставить распредвал для тюнинга

Если хотим увеличить эффективность в заданных оборотах, придется жертвовать другими параметрами. Так, «низовые» валы проигрывают в зоне высоких оборотов, а «верховые» — на холостом ходу и при низких оборотах. Отвечает за изменения профиль кулачка. Для увеличения тяги на «низах» его делают более широким и плавным, если требуется мощность на «верхах» — более узким и острым. Соответственно, если готовите машину к драг-рейсингу, стоит установить вал «низы—середина». Если не устраивает «тупизна» автомобиля на трассе — «верховой».

После установки спортивного распредвала надо отрегулировать клапаны с помощью разрезной шестерни. Если выставить распредвал на «опережение», то впускной клапан будет подниматься больше, чем выпускной, — это даст прирост мощности на высоких оборотах. Установка на «запаздывание» обеспечит больший подъем выпускного клапана, чем впускного, и увеличение тяги в области низких оборотов.

Для лучшего эффекта придётся делать чип-тюнинг «мозгов» двигателя авто и заново обучать работу мотора под новый распредвал.

Спортивные валы — полноценный тюнинг двигателя автомобиля. Они находят поклонников среди спортсменов, гонщиков и обычных автолюбителей. Всё благодаря оптимальному соотношению цены распредвала для тюнинга и установки с полученной отдачей двигателя машины. Некоторые способны увеличить мощность на 20% при стабильной работе на «низах».

Распредвал и его функции.

Принцип работы распределительного вала. Рассмотрим поподробнее.

Распределительный вал или в сокращении распредвал — является одним из основных составляющих газораспределительного механизма. Выглядит как длинный вал с выступами, так называемыми «кулачками» по всей своей длине и занимает очень важное место в работе двигателя. Именно благодаря ему происходит формирование характера вашего мотора.

Теперь рассмотрим поподробнее:

Распределительный вал служит синхронизатором тактов работы двигателя, выполняет функцию своевременного закрытия и конечно открытия выпускных и впускных клапанов. Как же ему это удается? Мы уже упоминали ранее о «кулачках» расположенных на распредвале, они и продавливают клапан, нажимая на его толкатель. После этого «кулачек» продолжая вращение, высвобождает толкатель, и он закрывается под мощным давлением пружинки клапана.

Стоит упомянуть, что сверху на пружине устанавливается тарелка пружины клапана и фиксируется специальным фиксатором, а сверху устанавливается толкатель. Распредвал для каждого мотора тоже выбирается не случайно, как правило, в серийных автомобилях он имеет усредненные показатели. Что в свою очередь может сказываться на тяге мотора при эксплуатации на низких оборотах. Количество «кулачков» (технически лучше будет сказать эксцентриков) всегда будет соответствовать количеству клапанов впуска и выпуска.

Распредвалов не бывает мало, скажет обыватель. Тут мы внесем ясность. Действительно в вашем автомобиле может быть установлен как один, два, так и четыре распредвала. Все зависит от конструкции, а вследствие и стоимости автомобиля.

Рассмотрим на примере распространенного в Москве и Московской области автомобиля BMW X6. Модификация xDrive 50i мотор N63B44A с объемом двигателя 4,4 литра и 408 л. с. Мотор V-образный с двумя головками блока цилиндров, установлено:

И еще:

8 поршней, по 4 в каждой головке.

32 клапана из которых 16 на впуск и 16 на выпуск

2 впускных распредвала с 1 по 4 и с 5 по 8 цилиндр

2 выпускных распредвала с 1 по 4 и с 5 по 8 цилиндр

Внушительно, не правда ли? Это означает, что конструкция мотора прямым образом влияет на его содержание. Чем мощнее и тяговитее мотор, тем сложнее его устройство. Тем большего ухода и контроля он потребует от своего владельца.

Распределительный вал вращается коленвалом при помощи ременной или цепной передачи. Рабочий процесс осуществляется в головке блока цилиндров, как с применением подшипников, так и без них.

Все о распределительном вале (видео):

Как делают распредвал (видео):

Замена распредвалов на Шкода Суперб 1.8Т (видео):
