Раздатка. Раздаточная коробка. Что это такое и как работает раздаточная коробка

Раздаточная коробка или как её называют в народе раздатка широко и давно известный автомобильный агрегат, при помощи которого появляется возможность распределить крутящий момент полученный от двигателя (и пройденный через коробку передач. В этой статье мы рассмотрим основные виды раздаточных коробок и их принцип работы.

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название - раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

3

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

  1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
  2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
  3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Устройство раздаточной коробки. Конструкция.

Обычно раздаточная коробка крепится на лонжеронах автомобиля с помощью кронштейнов с подушками (буферами) функцией которых является гашение вибрационных нагрузок, но на разных автомобилях схема расположения раздатки может иметь разные варианты установок.

Раздатка в зависимости от модели может иметь разное устройство, но так как принцип работы раздаточной коробки вне зависимости от модели практически одинаков, то и её устройство имеет общие основные элементы:

  • ведущий вал
  • механизм для блокировки межосевого дифференциала
  • цепная или зубчатая передача для передачи крутящего момента на приводной вал передней оси
  • межосевой дифференциал
  • вал привода задней оси
  • понижающая передача
  • приводной вал передней оси.

Все данные элементы постоянно смазываются при помощи трансмиссионного масла, которое находится в корпусе раздаточной коробки, тем самым обеспечивая смазку всех внутренних элементов.

Виды раздаточных коробок

Среди массы модификаций, можно выделить основные типы раздаточных коробок:

1. По расположению валов привода ведущих мостов

  • с соосными валами (приводящий вал с коробки передач соосен с валом привода заднего моста). Этот тип широко распространен благодаря своей незамысловатой конструкции.
  • с несоосными валами (приводящий вал КПП не соосен с валом привода заднего моста). Данный вид отличается высоким КПД, компактными габаритами и с точки зрения акустических параметров (не самые маловажные параметры) выглядит гораздо привлекательнее своих собратьев.

2. По приводу ведущих мостов

  • с механизмом блокирования привода ведущих мостов. Этот тип позволяет использовать максимально тяговую силу автомобиля без пробуксовки колес. Но у данного вида есть некоторые минусы – это повышение потребляемого автомобилем топлива, повышение износа шин и увеличение нагрузки на элементы трансмиссии.
  • с дифференциальным приводом. Данный тип коробок отличается наличием межосевого дифференциала, который дает возможность вращать ведущие валы с разными скоростями. Из минусов – понижение проходимости автомобиля. Для увеличения тяговых характеристик межосевые дифференциалы изготавливаются с элементом принудительной блокировки.

3. По числу передач различают -одно, -двух и трехступенчатые коробки. Большей популярностью раздаточные коробки с двухступенчатой передачей.

Режимы работы раздаточной коробки.

Принцип работы раздаточной коробки

Раздаточная коробка устанавливается на всех автомобилях с полным приводом, а также на автомобилях, укомплектованных каким-либо дополнительным оборудованием.

Предназначение раздаточной коробки полноприводного автомобиля следующее:распределение крутящего момента между приводными осями;увеличение крутящего момента при езде по бездорожью.

Под автомобилями с дополнительным оборудованием подразумевается всевозможная спецтехника, такая как автокраны, автоподъемники, пожарная техника и прочее.

В данном случае раздаточная коробка обеспечивает подключаемый привод масляных насосов, водяных помп и прочего оборудования.

Назначение и общее устройство раздаточной коробки автомобиля

Раздаточная коробка служит для распределения (раздачи) крутящего момента от коробки передач между ведущими мостами автомобиля; она также обеспечивает включение и выключение переднего ведущего моста.

Раздаточные коробки устанавливаются на автомобиле обычно за коробкой передач. На большинстве автомобилей повышенной проходимости устанавливаются двухступенчатые раздаточные коробки, конструкция которых позволяет при необходимости изменять распределяемый крутящий момент.

Наличие двух передач в раздаточной коробке позволяет изменять передаточные числа силовой передачи, удваивая общее число передач автомобиля. Один ряд передач получается при включении высшей передачи раздаточной коробки, другой, с большими передаточными отношениями, — при включении низшей передачи. Увеличение общего числа передач и передаточных отношений позволяет наиболее эффективно использовать автомобиль в любых дорожных условиях.

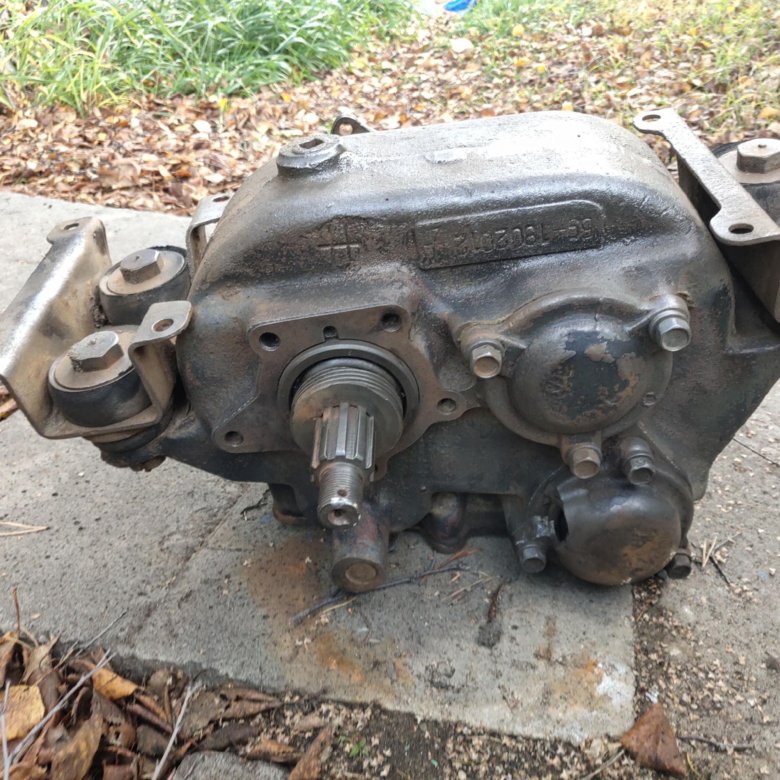

Принцип работы автомобильных раздаточных коробок вне зависимости от их конструктивного оформления одинаков. Рассмотрим их устройство и работу на примере двухступенчатой раздаточной коробки двухосных автомобилей ГАЗ-69А и ГАЗ-69.

Раздаточная коробка крепится к поперечине рамы в четырех точках на резиновых подушках и соединяется с коробкой передач коротким карданным валом.

В чугунном литом картере 4, имеющем сверху люк, закрытый крышкой 6, расположены три вала: ведущий 5, промежуточный 31 и ведомый 29.

Ведущий вал 5 установлен на шарикоподшипниках 1. Шарикоподшипник заднего конца ведущего вала закрыт глухой крышкой 2, а в крышке переднего конца ведущего вала установлен самоподжимной сальник. Наружный конец вала 5 имеет шлицы, на которых при помощи гайки закреплен фланец 40. К фланцу четырьмя болтами крепится фланец короткого карданного вала, соединяющего раздаточную коробку с коробкой передач. В средней части вала нарезаны шлицы, на которых сидит шестерня 7.

Ниже на двух конических роликоподшипниках 14 установлен промежуточный вал 31. Роликоподшипники закрыты крышками, под одну из которых поставлены регулировочные прокладки 43. На промежуточном валу на шлицах сидят шестерня 15, находящаяся в постоянном зац

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

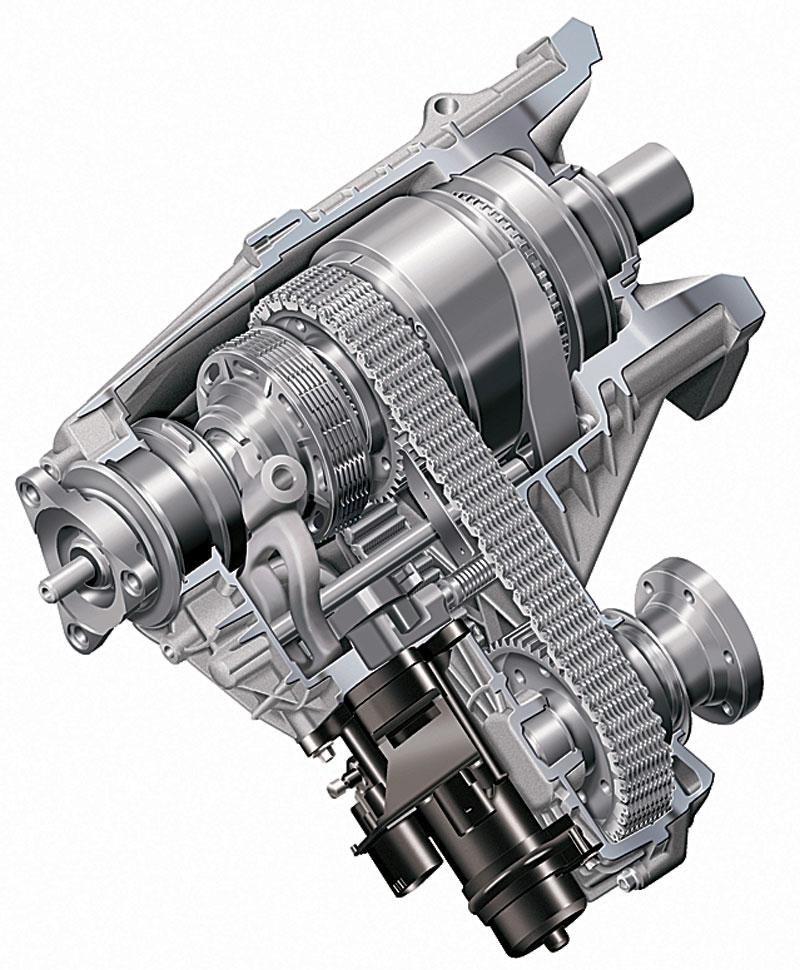

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

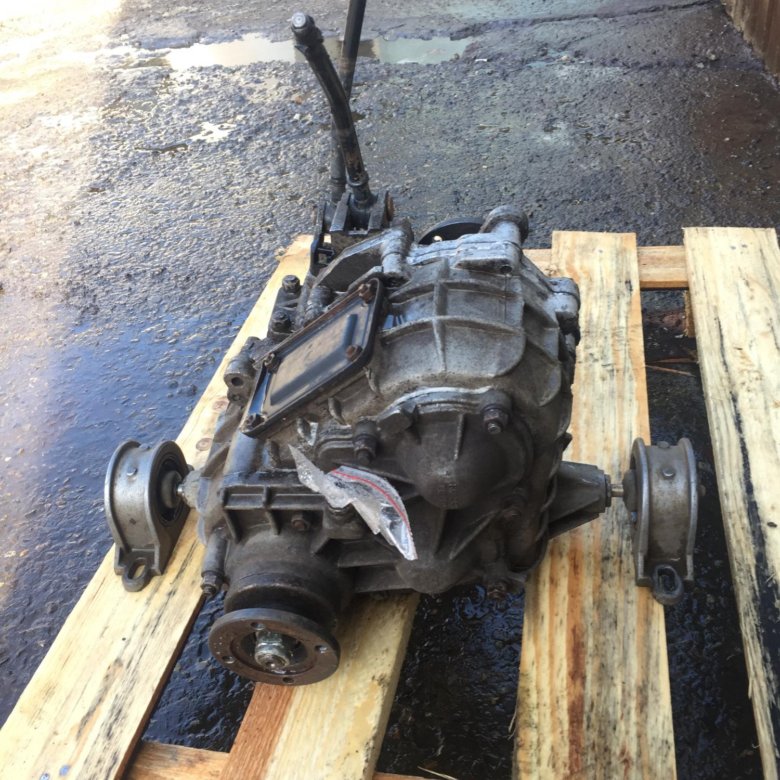

Как пользоваться раздаткой на ниве, устройство коробки

Содержание статьи:

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.

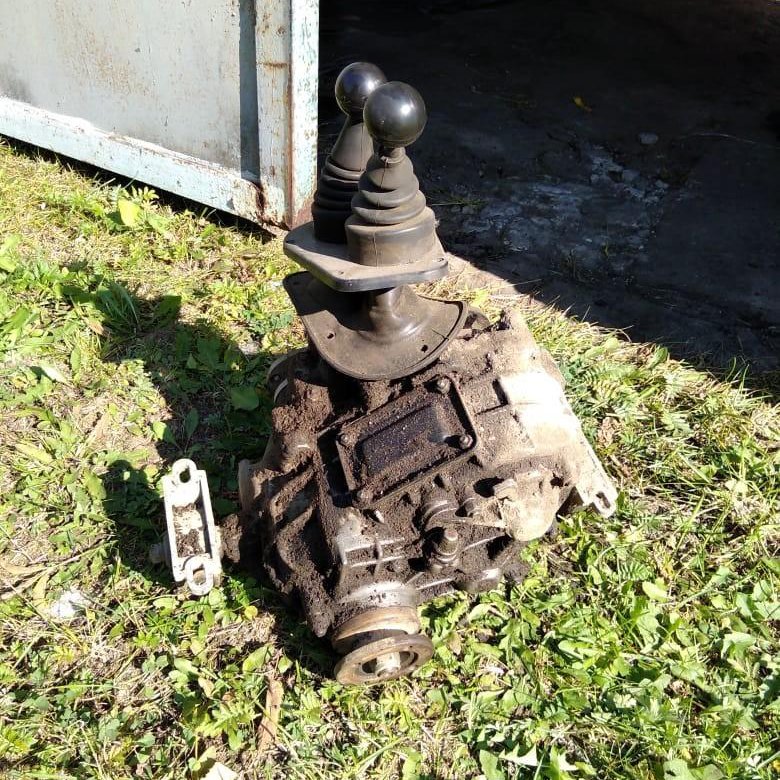

Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

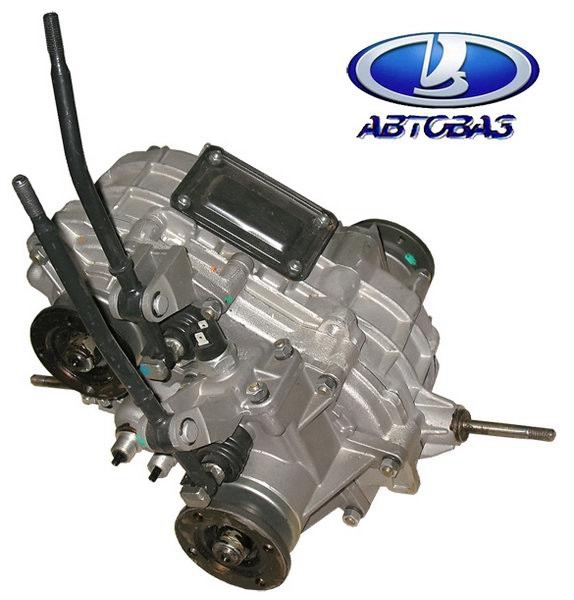

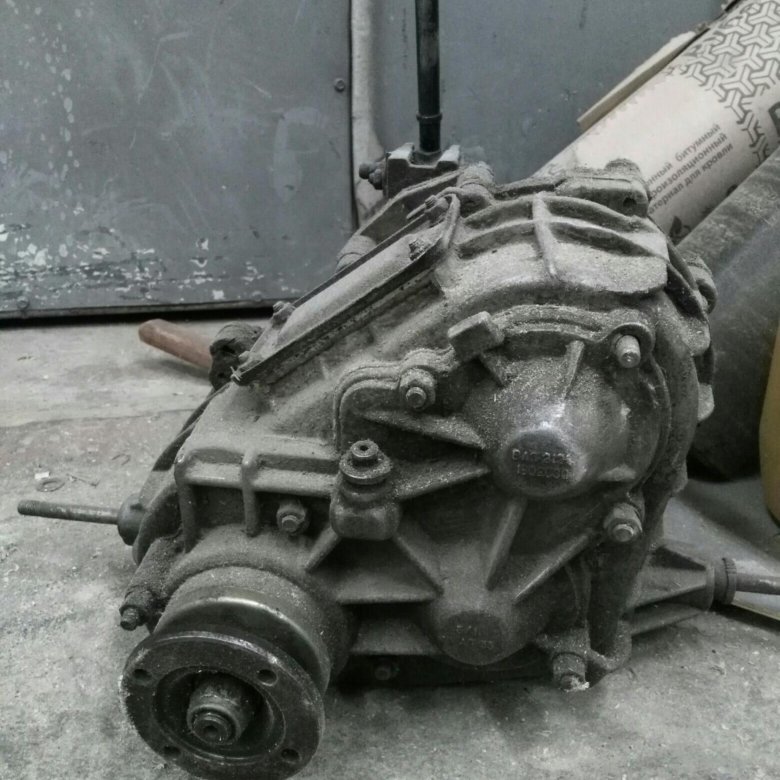

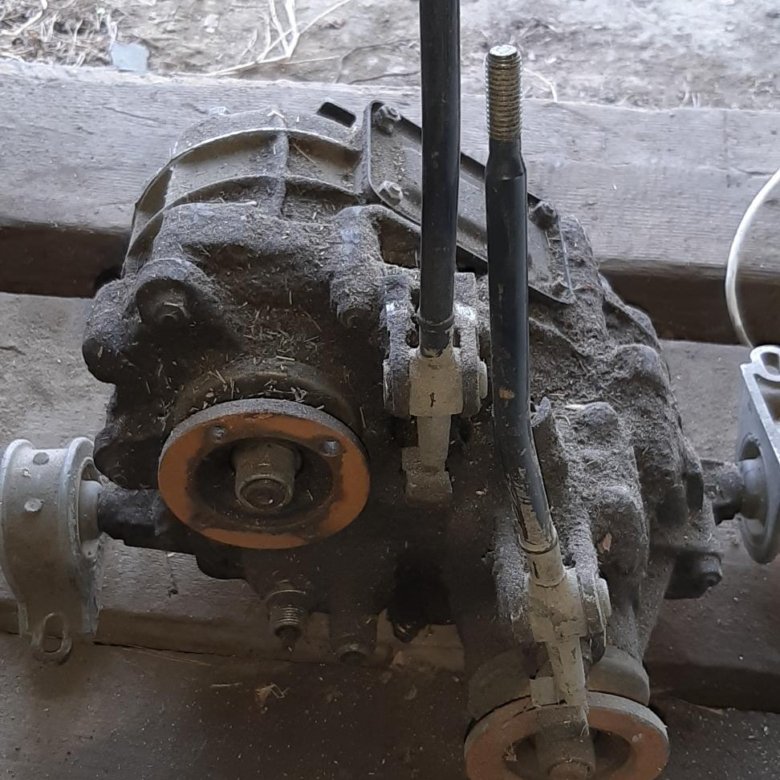

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

  • Корпус
  • Корпус дифференциала
  • Валы
  • Муфты
  • Сальники
  • Сателлиты
  • Шестерни
  • Фланцы
  • Рычаги
Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 2121

Коробка раздаточная - её предназначение, как устроена и как работает

Раздаточная коробка – неотъемлемая часть полноприводных автомобилей. Благодаря этому агрегату, происходит распределение крутящего момента по осям, а также его увеличение при движении автомобиля по местности со сложным рельефом.

Взгляд в прошлое

Первые полноприводные автомобили появились в начале двадцатого века. Это были легковые автомобили, предназначенные для участия в гонках по шоссе и по бездорожью. Публика отнеслась к изобретению прохладно, считая его баловством, и не собиралась переплачивать большие деньги за сомнительное удовольствие.

Казалось, идея умерла, никому не нужная. Но уже в десятых годах прошлого века конструкторы реанимировали ее, разработав полноприводные грузовые автомобили.

Перед разработчиками встал вопрос: как распределить крутящий момент между двумя ведущими мостами. Было ясно, что обычная коробка скоростей не может решить эту задачу.

После некоторых манипуляций появился совершено новый агрегат, который выполнял следующие задачи:

  • создавал ряд передаточных отношений, способствующих согласованию скорости вращения коленвала, крутящего момента, выходящего из него, и скорости автомобиля;
  • распределял крутящий момент между ведущими мостами;
  • не препятствовал движению назад.

По привычке этот новый механизм долго еще называли коробкой скоростей. Но, в отличие от знакомой по не полноприводным автомобилям, эта коробка имела два выходных вала.

Но и эта разработка не имела успеха из-за высокой стоимости. Возможно, она так и канула бы в лету, но тут началась первая мировая война. А, как известно, военные действия ведутся не только вдоль дорог с твердым покрытием, приходится тащить пушки по бездорожью, да еще и в весеннюю распутицу. Вот тут-то и настал звездный час полноприводных автомобилей.

Назначение раздаточной коробки

Раздаточная коробка служит для распределения усилия на все ведущие мосты автомобиля. Кроме того, с ее помощью осуществляется включение и выключение ведущего переднего моста. Раздаточная коробка, как правило, имеет двухступенчатый редуктор. Под его воздействием меняются передаточные числа, и вдвое увеличивается количество передач автомобиля.

Первый ряд передаточных чисел получается при включении прямой (высшей) передачи. Второй ряд задействуется при понижении передачи. Это позволяет использовать автотранспорт в разных дорожных условиях.

В конструкции автомобилей высокой проходимости имеется устройство, не позволяющее включить понижающую передачу в тот момент, когда передний мост включен. Такое устройство предохраняет задний мост от перегрузки большим крутящим моментом.

Типы раздаточных коробок

1. С соосными приводными валами ведущих мостов. Этот тип широко применяется благодаря возможности использования единой главной передачи для переднего и заднего мостов.

2. С несоосными ведомыми валами. У них нет промежуточного вала. Компактность, бесшумность, высокий КПД – вот главные преимущества этого типа раздаточной коробки. К тому же она отличается небольшой металлоемкостью.

3. С блокированным приводом ведущих мостов. Позволяет использовать полную тяговую силу без пробуксовывания колес. С такой раздаточной коробкой передний мост включается только на труднопроходимых участках дороги. При движении автомобиля по твердому покрытию в целях экономии топлива и снижения степени изнашивания шин передний мост отключается.

4. С дифференциальным приводом ведущих мостов. В коробках этого типа применяется дифференциал межосевой, позволяющий вращение ведущих валов с разными скоростями. У автомобиля, оснащенного такой коробкой, постоянно включен передний мост. Для повышения проходимости дифференциалы межосевые выполняются с принудительной блокировкой.
