Полуоси. Особенности конструкции, преимущества и недостатки полуразгруженной, полностью разгруженной и разгруженной на три четверти полуосей.
Крутящий момент от дифференциала к ведущим колесам передается валами, называемыми полуосями. Помимо крутящего момента полуоси могут быть нагружены изгибающим моментом
На ведущее колесо действуют:
— реакция дороги от веса, приходящегося на колесо
— сила тяги (при торможении тормозная сила )
— боковая сила при повороте или заносе.
Все эти силы могут создавать изгибающие моменты, которые передаются на полуось.
В зависимости от характера установки полуосей в картере моста они могу быть полностью или частично разгружены от изгибающих моментов, возникающих под действием перечисленных сил.

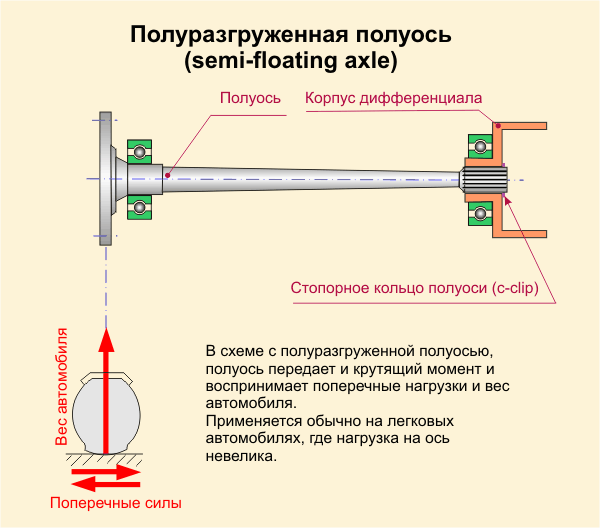

Полуразгруженными называются полуоси, непосредственно опирающиеся на подшипник, установленный в балке заднего моста. Они воспринимают изгибающие моменты от всех перечисленных сил и кроме того передают крутящий момент на ведущее колесо.
Разгруженные полуоси имеют ступицу колеса установленную на балке моста на двух подшипниках . В результате все изгибающие моменты от сил передаются от колеса непосредственно на балку моста. Полуось передает только крутящий момент. Применяют в ведущих мостах автобусов и грузовых автомобилей.
Разгруженные на три четверти полуоси воспринимают лишь частично моменты от сил. Основная часть передается балке моста через подшипник. Применяются ограниченно в ведущих мостах легковых автомобилей и грузовых малой грузоподъемности.
Несущая система автомобиля. Рамная и безрамная конструкции. Типы рам.
Несущей системой называется рама или кузов автомобиля. Несущая система служит для установки и крепления всех частей автомобиля.
На автомобилях применяются различные типы несущих систем. Несущая система во многом определяет тип и компоновку автомобиля.
В зависимости от типа несущей системы автомобили делят на рамные и безрамные. В рамных автомобилях роль несущей системы выполняет рама (рамная несущая система) или рама совместно с кузовом (рамно-кузовная несущая система). В безрамных автомобилях функции несущей системы выполняет кузов (кузовная несущая система), который называется несущим.Рамы могут быть лонжеронные, состоящие из двух продольных балок, соединенных поперечинами и хребтовые, состоящие из одной продольной балки с поперечинами.
Подвеска автомобиля. Три составляющих элемента подвески и их назначение.
Подвеска осуществляет упругую связь рамы (кузова) автомобиля с мостами или непосредственно с колесами, смягчает толчки и удары, возникающие при наезде на неровности дороги.
Подвеска состоит из упругого, направляющего и гасящего устройств. Некоторые включают еще стабилизатор боковой устойчивости.
Упругое устройство для уменьшения динамических нагрузок , обусловленных главным образом действием части веса автомобиля приходящегося на колеса, гашение колебаний при наезде на неровности.
Для передачи усилий на раму служит рычаг, который называется направляющим устройством подвески. Оно также воспринимает реактивный момент стремящийся развернуть мост автомобиля в направлении противоположном вращению колес. При торможении через направляющее устройство на раму передается тормозная сила. Так же через него передаются боковые силы возникающие при повороте.
Направляющее устройство также определяет характер перемещения колес относительно рамы автомобиля. По типу направляющего устройства подвески делят на зависимые и не зависимые.
Типы упругих элементов подвески. Их преимущества и недостатки.
Основные типы:
— листовая рессора – состоит из собранных вместе отдельных листов выгнутой формы. Взаимное расположение листов в рессоре обеспечивается центровым болтом. Кроме того листы скреплены хомутами. Основным преимуществом является их способность выполнять одновременно функции упругого и направляющего устройств подвески. Получили наибольшее распространение в зависимых подвесках. Обычно располагают вдоль автомобиля.
— спиральные пружины – воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму автомобиля. Поэтому при их установке требуется применять направляющее устройство, также необходимо гасящее устройство , так как в пружинах отсутствует трение.
— торсион – представляет собой стальной упругий стержень, работающий на скручивание. Как и пружины требуют применения направляющих и гасящих устройств.
— резиновые упругие элементы – применяют в виде дополнительных упругих элементов, которые называют ограничителями или буфером
— пневматические упругие элементы – обеспечивают упругие свойства подвески за счет сжатия воздуха. Наиболее распространены выполненные в виде двойных круглых баллонов.
— комбинированные упругие элементы – объединяют два или более металлических и неметаллических упругих элементов.

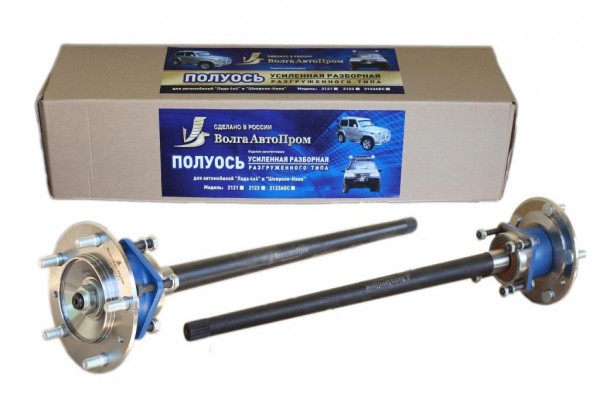

#copy Усиленные-разгруженные полуоси «СПОРТ 22» для автомобилей Лада 4х4, Шевроле Нива.
Полуоси усиленные-разгруженные «ВАЛ-РЕЙСИНГ» — «СПОРТ 24»
Усиленные-разгруженные полуоси заднего моста для автомобилей спортивной и специалной подготовки Лада 4х4, Лада 4х4 Пикап, Шевроле Нива и автомобилей созданных на их базе и узлах.
Предназначены для повышения надежности и проходимости спортивных и специалных комплектаций автомобилей Лада 4х4 и Шевроле Нива.
Предел статической прочности на кручение при испытаниях базового комплекта 24 шлица на специальном стенде — 580 кгс м, угол закрутки около 45 град.
(Требования к стандартным полуосям 260 кгс м, угол закрутки 0 гр.)
Не имеют аналогов при подготовке автомобиля для спортивных соревнований, триал, офф-роад, ралли рейд.
Рекомендуемый кит-комплект для подготовки спец автомобилей — «Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ Лада 4х4- «Туризм» винтовой к/б УКБ 70 + усиленные-разгруженные полуоси ВАЛ-РЕЙСИНГ «СПОРТ 22 «.Дифференциал повышенного трения Лада 4х4 (самоблокирующийся дифференциал) . К/Б 70%. Категория ТУРИЗМ.
Рекомендуемые кит-комплекты для подготовки спортивных автомобилей:
— для ралли и трофи — «Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ Лада 4х4- «СПОРТ» винтовой к/б УКБ 70 + усиленные-разгруженные полуоси ВАЛ-РЕЙСИНГ «СПОРТ 22».Дифференциал повышенного трения Лада 4х4 (самоблокирующийся дифференциал) . К/Б 70%. Категория СПОРТ.
— для офф-роад и триал — «Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ Лада 4х4- «СПОРТ» дисковый+ усиленные-разгруженные полуоси ВАЛ-РЕЙСИНГ «СПОРТ 22».
Количествво шлицев: — 22 шлица.
Цена указана за комплект из 2-х полуосей.
Цена указана за комплект на два колеса.

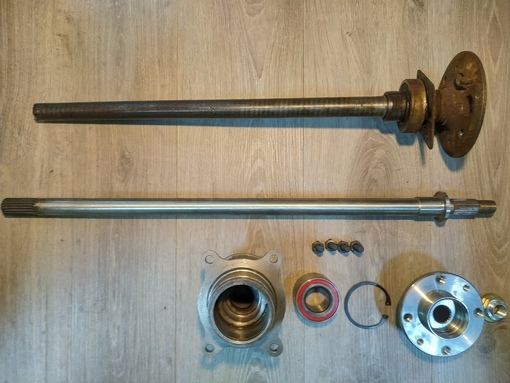

Комплект поставки на 2 колеса:
1. Ступица заднего колеса (2) в сборе с подшипником (8), стопорным кольцом (9) и сальником цапфы (14) – 2шт.
2. Цапфа (1) в сборе с сальником (12) вала привода – 2шт.
3. Гайка (6) подшипника (8) крепления ступицы на цапфе (размер торцевой головки под ключ Н=46) — 2 шт.
4. Вал (4) привода заднего колеса в сборе с хабом (3) , уплотнительным кольцом (5) и стопорным кольцом (7) (вариант поставки Z=22, Z=24) — 2шт.
5. Винт (10) М8х25 крепления хаба к ступице – 12шт.
6. Шайба гроверная (11) – 12шт.
7. ВНИМАНИЕ: Кольцо (13) уплотнительное (от масляного фильтра для автомобилей ВАЗ) — в комплект поставки не входит! Можно применить кольца от использованного масляного фильтра.
Сборочный чертеж и спецификация. (нажмите на картинку)
ИЗМЕНЕНИЯ 2020.
Изменение конструкции хаба полуоси. Хаб выполняется закрытым с установленной для смазки тавотницей.
Предел статической прочности на кручение при испытаниях базового комплекта 24 шлица на специальном стенде — кгс м, угол закрутки около 45 град.
(Требования к стандартным полуосям 250 кгс м, угол закрутки 0 гр.)
Устанавливаются в автомобили ВАЗ 21213 и последующие модификации с увеличенными (удлиненными) мостами выпуска с 1995-1996 года.
!ВНИМАНИЕ: для установки на автомобили Нива 2121 и автомобили на их базе — «короткий мост» требуется установка специальных проставок! (автомобили выпуска до модификации 21213, на полуоси 22 шлица, ориентировочно до 1995-1996 года).
Проставка поставляется дополнительно, для этого в заявка нужно указать, что у Вас автомобиль ВАЗ 2121 выпуска до 1995 года с мостом 2121.
Рекомендация:
ВНИМАНИЕ! Торцевой зазор между фланцем цапфы и вертикальной, боковой плоскостью посадочного отверстия под подшипник балки, говорит об износе поверхностей отверстия и критическом изменении его внутреннего размера. Из опыта сборки и эксплуатации полуосей, мастера установщики, не обращают внимания на это и с силой затягивают болты крепления цапфы, прижимая их к балке. В результате ударные и динамические нагрузки начинают принимать на себя фланцы, а не цилиндрическая поверхность цапфы, что приводит к их поломке. Данный случай, не является гарантийным, т.к. конструкция полуоси основана на точных заводских размерах и допусках.
— В связи с тем, что автомобили, в которые устанавливаются усиленные полуоси, эксплуатируются в сложных дорожных условиях и на бездорожье, в спортивных дисциплинах, off-road, рекомендуется провести работы по усилению балки заднего моста и защите картера заднего редуктора!!!
— Если же, у Вас не усилен задний мост и нет защиты редуктора, после эксплуатации на участках, где возможно повреждение (изгиб) балки заднего моста, при серьезных ударах задними колесами, не поленитесь осмотреть заднюю балку на предмет ее повреждения! (изгибы, трещины, заметный гул заднего редуктора и т. п.)
— В случае обнаружения изгибов, трещин балки, усилению гула в редукторе заднего моста, необходимо исключить дальнейшую эксплуатацию автомобиля до устранения причины возникновения неисправности.
( Если Вам, необходимо добраться до сервиса на автомобиле, попавшем в такую ситуацию, рекомендуется отключить задний мост — снять кардан и полуоси.)
Это, поможет сохранить целостность и долговечность конструкции и кинематической схемы заднего моста: (главная пара-редуктор (редуктор с блокировкой)- полуось-колесо).
Статистические данные: Автомобили Лада 4х4 и Шевроле Нива, подготовленные для бездорожья и спорта по схеме: Самоблок (принудительная блокировка) редуктора заднего моста — усиленные разгруженные полуоси — серийная (стандартная, не усиленная) балка заднего моста и отсутствие защиты на картере редуктора, при эксплуатации на серьезном бездорожье или в спорте, попадают в ситуации удара заднего колеса или балки моста, о большие камни (валуны), пеньки от деревьев, удары на заднее колесо при скатывании автомобиля назад, удары о твердый грунт при форсировании рек, и т. п. Это приводит к деформации (изгибу относительно центральной оси) балки заднего моста (на которые зачастую не обращают внимание!!) и как следствие, нарушению работы зубчатых передач (появление гула в главной паре), увеличенным нагрузкам на подшипники, что в течение небольшого периода времени приводит к поломке подшипника, зубьев главной передачи и деталей самоблока.
ВНИМАНИЕ: требуется контроль наличия смазки и переодическая смазка торцевой поверхности соединения хаба с валом консистентной влагогрязезащитной смазкой (под колпачком 15, ) , для снижения влияния факторов корозии на шлицевое соединение, которые могут привести к ускоренному износу посадочной поверхности шлицев хаба и вала.
Разгруженный, полуразгруженный и загруженный мост
12.10.15 |
jpg» bgcolor=»#333333″> |
Разгруженный, полуразгруженный и загруженный мост: Чем отличаются?
Многие задаются этим вопросом, а кому-то не помешало бы задаться, если такой вопрос в голову еще не приходил. Я тоже искал ответ на этот вопрос и исчерпывающий ответ был найден.
1. Разгруженный мост — это такой мост у
которого полуоси (на самом деле это полувалы) передают только
усилие вращения от редуктора. Как отличить: на конце ступицы
имеется ряд гаечек по кругу, которыми полуось крепится к ступице.
Полуось вынимается как самостоятельный предмет, без демонтажа
колеса.
Пример: 70-ка тяжёлая, турбодизель 80-ка, дизель 105-ка,
УАЗ
2. ПОЛУзагруженный мост — это такой мост
у которого полуоси передают усилие вращения от редуктора И
ТОЛЬКО радиальную нагрузку через подшипники от колеса на чулок.
Как отличить — подшипник, как правило роликовый, при снятии
полуоси остаётся в чулке. Полуось на шлицевом конце имеет
замок запирающий её в сателлите редуктора от осевого перемещения.
На кожухе редуктора обязательно присутствует задняя крышка.
Пример: дизель 80-ка.
3. Полностью Загруженный мост — это такой
мост у которого полуоси передают усилие от редуктора, радиальную
И осевую нагрузку через подшипник от колеса на чулок. Как
отличить — подшипник, как правило шариковый (реже конический
роликовый двурядный) при вытаскивании полуоси остаётся НА
полуоси т.к. жёстко на ней закреплён (как правило специальным
замковым кольцом).
Пример: 70-ка лёгкая, сотка, жигуль ВАЗ 210х
На этот вопрос ответил Stass_03 на land-cruiser.ru
include»inc_foot.php»; ?>
Главная передача, дифференциал, полуоси
Главная передача автомобиля предназначена для:
1) увеличения крутящего момента;
2) изменения направления крутящего момента под прямым углом к продольной оси автомобиля;
3) передачи крутящего момента от карданной передачи к ведущим колесам автомобиля.
Различают следующие виды карданных передач:
1) одинарные конические главные передачи, состоящие из одной пары шестерен;
2) двойные главные передачи, состоящие из пары конических и пары цилиндрических шестерен.
Одинарные конические главные передачи применяют, как правило, на легковых и грузовых автомобилях малой или средней грузоподъемности. Чаще всего применяют одинарные конические передачи с гипоидным зацеплением. В конструктивной схеме одинарной конической передачи ведущая ось располагается ниже ведомой, это позволяет опустить карданную передачу ниже и убрать из салона легкового автомобиля канал расположения карданной передачи. Кроме этого шестерни гипоидной передачи имеют утолщенную форму основания зубьев, благодаря чему существенно повышается их нагрузочная способность и износостойкость.
Ведущая малая коническая шестерня выполнена с ведущим валом и установлена на одном цилиндрическом и двух конических подшипниках. Ведомая большая коническая шестерня закрепляется на коробке дифференциала. Вместе с коробкой дифференциала большая коническая шестерня установлена в картере заднего моста на двух конических подшипниках. Для обеспечения плавной и бесшумной работы главной передачи применяют шестерни со спиральными зубьями.
Двойные главные передачи служат для повышения передаваемого крутящего момента. Их устанавливают на автомобилях большой грузоподъемности.
Дифференциал предназначен для передачи крутящего момента от главных передач к полуосям автомобиля. Он позволяет ведущим колесам автомобиля вращаться с разной частотой при прохождении поворота, либо на участке дороги с неровным покрытием, либо при различной степени сцепления колес с поверхностью дорожного покрытия (например, при пробуксовке, когда одно колесо автомобиля находится на твердом покрытии, а другое продолжает оставаться на рыхлом грунте).
На автомобилях применяют шестеренчатые конические дифференциалы, которые состоят из:
1) коробки дифференциалов;
2) полуосевых шестерен;
3) ведомой шестерни главной передачи;
4) сателлитов с крестовиной.
При движении автомобиля по ровной поверхности, сателлиты не вращаются относительно своих осей, они вращаются вместе с крестовиной. Зубья сателлитов удерживают обе полуосевые шестерни и вращают их с одинаковой скоростью. Когда одно из колес начинает испытывать большее сопротивление движению, сателлиты, вращаясь вместе с крестовиной, начинают вращаться вокруг своей оси по замедлившей движение полуосевой шестерне.
Для повышения проходимости автомобиля по бездорожью применяют самоблокирующиеся дифференциалы либо дифференциалы с принудительной блокировкой. В момент включения блокировки ведущий элемент дифференциала (корпус) жестко соединяется с полуосевой шестерней зубчатой муфтой, такое соединение обеспечивает вращение колес с одинаковой угловой скоростью независимо от величины сцепления с дорожным покрытием.
Полуоси предназначены для передачи крутящего момента от дифференциала к ведущим колесам автомобиля. Полуоси в зависимости от приходящейся на них изгибающей нагрузки могут быть полностью нагруженные и полуразгруженные. Полностью разгруженные полуоси устанавливаются свободно внутри моста, при этом ступица колеса жестко соединена с фланцем полуоси. Такие полуоси применяют в автобусах и на автомобилях большой и средней грузоподъемности. Полуразгруженные полуоси опираются на подшипник, который установлен внутри балки моста, при этом ступица колеса жестко соединена с фланцем полуоси. Такие полуоси применяют на легковых автомобилях, а также в задних ведущих мостах грузовых автомобилей малой грузоподъемности.
Колесные передачи применяют для снижения нагрузок, приходящихся на механизмы ведущего моста. Колесные передачи устанавливают на некоторых моделях большегрузных автомобилей. В качестве таких передач применяют планетарные передачи. В планетарных передачах крутящий момент передается через сателлиты от центральной шестерни полуоси к коронной шестерне ступицы. Нагрузочная способность таких передач очень велика, поскольку крутящий момент распределяется на три потока через сателлиты и концентрируется на ступице колеса.
