Размеры обманки на лямбда зонд: Размер обманки лямбда зонда

Содержание

размеры 2 устройства у нас точно рассчитаны

Лямбда-механизм представляет собой кислородный анализатор, установленный на выпускном трубопроводе для контроля рабочих параметров катализатора с последующей корректировкой функциональных показателей двигателя для получения оптимального технологического процесса.

Обманка кислородного контроллера является специальным элементом, способным вносить изменения в сведения о доли кислорода в выхлопном потоке. Это позволяет передавать на электронный центр нужные показания, соответствующие номинальным данным рабочего цикла исправного каталитического нейтрализатора.

Обманки контроллеров обеспечивают отслеживание рабочих параметров преобразователей и передают данную информацию к бортовой системе управления.

В случае замены либо физического извлечения конвертера, электроника будет сигнализировать о неполадках и инициирует введение аварийного режима эксплуатации. Это ограничивает потребление мощности двигателя и развитие максимальной скорости. При удалении катализатора, проблемы с электроникой дает только второй лямбда-зонд. Первый датчик установлен перед катализирующим механизмом на выпускном коллекторе, и не приводит к возникновению сообщений о поломках.

Строение второго кислородного датчика механического типа

  1. Корпусная часть. Производится она цельнометаллической конструкцией без составляющих агрегатных единиц. Предусмотрено приемное отверстие для выполнения технологических функций. Верхняя часть корпуса имеет шестигранную форму. Это сделано для удобства проделывания крепежных операций.
  2. Катализирующий материал. Внутри корпусной оболочки сосредоточен малый функциональный элемент с незначительной вместимостью каталитического материала.

Механическая обманка на второй лямбда-зонд: суть рабочего цикла

При прохождении потока отработанных газов, происходит частичный захват выхлопных продуктов и передача на лямбду нужной доли кислорода, соответствующей штатному функционированию конвертера. Такие детали в большинстве случаев помогают избежать ошибок системы управления и поддерживать номинальный эксплуатационный режим.

Для монтажа обманки требуется извлечь второй кислородный контроллер. Затем при помощи резьбового соединения выполнятся его фиксация в посадочном месте выхлопного трубопровода. После этого осуществляется вкручивание кислородного датчика в корпус обманного механизма. В итоге первоначально реагирует с выхлопным потоком обманка лямбды, далее необходимое количество кислородного вещества поступает к штатному зонду.

Устройство эмулятора второго датчика электронного принципа действия

  1. Корпус. Изготовлен он из композитных материалов. Имеет кубические геометрические параметры.
  2. Контролирующая микросхема. Данное устройство принимает и обрабатывает сигнал с зонда, производит корректировочные манипуляции. К электронному центру управления доходит информация о нормальной работе нейтрализатора.

Рабочий процесс электронного эмулятора второго кислородного зонда

В данном случае не имеет значения химический состав отработанных продуктов горения или наличие преобразовательного узла. Микропроцессор обеспечивает передачу актуальных сведений к электронному блоку вне зависимости от установленных элементов выхлопной системы.

Устанавливается данный компонент в колодке соединения провода лямбды и электронного центра контроля. Имеет малогабаритные размеры.

Размеры обманки лямбда-зонда

Важным фактором является отсутствие универсальных эмуляторов кислородных контроллеров. Каждая конкретная модель автомобиля требует индивидуального подбора подходящей обманки.

Габариты детали зависят от глубины и ширины посадочного места зонда и рабочей части анализатора. При знании данных параметров можно рассчитать оптимальные размеры обманки датчика.

Специалисты автосервисов смогут осуществить профессиональный подбор соответствующей комплектующей части за небольшой промежуток времени. Необходимые элементы располагаются прямо на сервисном предприятии либо на близлежащем складе.

Обманка 2 лямбда-зонда: признаки надобности монтажа

Признаки необходимости установки обманки второго лямбда-зонда бывают следующие:

  • наличие оповещения о неполадках выпускного агрегата и неправильной работе мотора;
  • сокращение тягово-динамических показателей силовой установки;
  • возрастание нормы расхода топливного вещества;
  • потеря мощности моторного агрегата;
  • присутствие аварийного режима электроники;
  • при желании заменить катализатор на другой бюджетный вариант, адаптированный к отечественному сортаменту топливной жидкости;
  • после проведения физического удаления катализатора.

Диагностические процедуры лямбда-зондов

Выявление проблем с датчиками происходит с помощью специализированного оборудования. Его подключают к бортовой системе контроля и посредством соединительного кабеля. Для проделывания подобных манипуляций в автомобиле предусмотрен диагностический порт. Далее аппаратура с нужным пакетом программ выполняет мониторинг функциональных показателей второго лямбда-зонда и зависящих от него устройств. Затем осуществляется расшифровка и анализ полученных данных, после этого делается заключение о техническом состоянии контроллера. Визуальный осмотр позволит обнаружить обрыв соединительного провода либо физическое разрушение зонда.

Ремонтные операции

Эксплуатация транспортного средства с предустановленным каталитическим преобразователем в условиях использования отечественных марок горючего будет иметь сокращенный режим службы. Это объясняется несоответствием параметров качества топлива с зарубежным сортаментом дизельной жидкости.

При выполнении замены катализатора или его извлечении, необходимо проводить монтаж обманки второго кислородного зонда. Если обманный механизм не устанавливать, произойдет переход управляющей электроники в аварийное состояние, и появятся сигналы об ошибках.

Неисправность обманной детали либо второго контроллера не восстанавливается. В таких случаях будет произведена замена вышедших из строя элементов.

Приобретение обманных устройств

Данные комплектующие детали имеют хороший ассортимент обманок второго кислородного анализатора. Произвести их покупку можно прямо в условиях сервисной организации, либо СТО. Также достаточно предложений о продаже обманок присутствует в интернет-магазинах. Здесь можно проконсультироваться о правилах подбора необходимого компонента и получить помощь в выборе комплектующей части в зависимости от марки и модели автомобиля. Еще один вариант покупки требуемого элемента является посещение узкоспециализированных автомобильных заведений, занимающихся реализацией обманок лямбда-зондов.

При условии машины с присвоенным четвертым или пятым поколением зарубежных экологических норм, установка механического обманного устройства не даст гарантию отсутствия проблем с управляющей электроникой. В случае возникновения подобной ситуации, потребуется установка электронного эмулятора второго кислородного контроллера для исключения оповещений бортовой электроники об ошибках технологических процессов.

Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

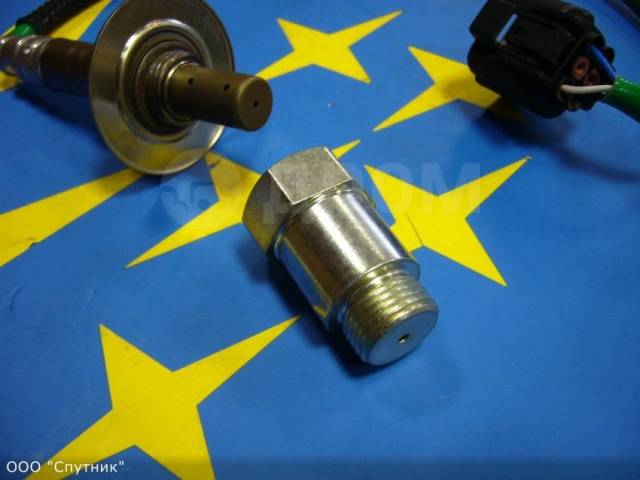

Механическая обманка лямбда-зонда

1.

Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой

.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

    Для установки механической обманки датчик нужно выкрутить

  4. Накручиваем зонд на втулку, как показано на фото.

    Сделанная точно по схеме деталь накручивается на лямбда-зонд

  5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

  • паяльник с тонкой насадкой;
  • конденсатор ёмкостью 1 мкФ;
  • резистор на 1 МОм;
  • нож;
  • канифоль.

    Электронная обманка должна быть правильно собрана согласно схеме подкючения

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

  1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Обманка лямбда зонда (эмулятор лямбды)

  • Установка обманки лямбда зонда

Поломка катализатора – это всегда большая проблема для автовладельца. Ведь при этом:

  • Нарушается принцип формирования топливной смеси, увеличивается расход бензина.
  • Снижается мощность двигателя, повышается уровень СО.
  • Вы испытываете дискомфорт при езде, как минимум акустический.
  • Быстро изнашивается вся система выхлопа.
  • Некоторые модели автомобилей, особенно со сложной электроникой, вообще не работают при неисправном катализаторе.

Поэтому многие автовладельцы предпочитают либо вовсе удалить забитый или рассыпавшийся катализатор, либо установить не его место пламегаситель.

После этой процедуры, система выхлопа работает лучше (в сравнении с поломанной). Однако датчики кислорода (лямбды), получают неверную информацию. Как следствие имеет место неверная работа блока управления двигателем, появление ошибок «check engine», перевод мотора в аварийный режим.

Обманка датчика кислорода – зачем она нужна и как работает?

Для того чтобы компьютер получал «правильную» информацию после удаления катализатора, необходимо внести некоторые изменения в конструкцию выхлопной системы. Это можно сделать несколькими способами:

  • Перепрограммирование модуля управления двигателем. В этом случае обманка катализатора не нужна, поскольку программа управления просто игнорирует сигналы от лямбды. Однако изменение настроек можно выполнить только с использованием специального дилерского сканера. Самостоятельно этого делать не рекомендуется. Можно сбить заводские параметры, без возможности восстановления.

В нашем сервисе программирование производится по заводским параметрам. Фактически, клиент получает полноценный эмулятор катализатора.

  • Электронная обманка лямбда зонда. На вход компьютера подается заведомо правильный сигнал со специального электронного устройства. Специалисты СТО «Ваш глушитель» подберут эмулятор лямбды для любого типа блока управления двигателем. Преимущество этого способа – простота установки и корректная работа системы. Недостаток – нет правильной связи между реальным состоянием выхлопных газов, и настройками топливной смеси. Компьютер всегда «видит» идеальное состояние. Поэтому электронная обманка лямбды подходит для автомобилей без очевидных проблем с топливной системой. Если же они есть, необходимо подумать о другом варианте.
  • Механическая обманка лямбда зонда – относительно универсальное решение. В этом случае рабочие электроды датчика частично выводятся из зоны действия концентрированного газа с помощью втулки-удлинителя. Анализатор фиксирует нормальное состояние выхлопа (или значение, близкое к нормальному), компьютер работает в штатном режиме. Плюсы данного решения – существует некоторая зависимость сигнала от реального состояния выхлопных газов. Поэтому формирование топливной смеси происходит правильно. Недостаток - механическая обманка лямбды имеет определенные размеры. Не все конструкции глушителя позволяют просто установить обманку в штатное место крепления датчика.

Обратившись в наш сервис по ремонту выхлопных систем, вы получите эмулятор лямбда зонда, который максимально подходит для Вашего автомобиля.

Почему выбирают наш сервис?

Пользуясь неосведомленностью клиента, многие СТО стремятся без надобности установить дорогостоящие сложные устройства. А в большинстве случаев, нужна лишь обманка второго лямбда зонда.
Мы не стараемся выжать максимальную цену, для сервиса «Ваш глушитель» важно найти решение, которое устраивает заказчика.

Как обмануть катализатор? — 1 ответ

Есть несколько вариантов сделать обманку кислородного датчика своими руками. Они бывают механического и электронного типа и предназначены для разных автомобилей.

Первый электронный способ:

Представляет собой обманку, которая генерирует постоянное напряжение, соответствующее средним показаниям после датчика концентрации кислорода. Но такой метод борьбы заключается лишь в том, чтобы не горела лампочка Check Engine. И лишь на некоторых старых моделях авто позволяет обмануть блок управления двигателем на предмет исправности катализатора.

Второй электронный способ:

Достаточно распространенный, представляет собой «эмулятор», который состоит из сопротивления и конденсатора. Такая обманка усредняет показания датчика кислорода, находящегося после катализатора. Такой вариант применим более широкому кругу автомобилей, но по сути мало чем отличается от предыдущего варианта. А еще вызывает переобогащение топливной смеси. По этому машина будет ехать не плохо, но будет появляться увеличенный слой сажи в выпускном тракте, что свидетельствует, что не все уж так и гладко, а так же на многих авто появится ошибка P0133 — низкая скорость реакции зонда.

Третий электронный способ:

Микропроцессорный эмулятор катализатора. Довольно распространенный метод обмана лямбды. Но существует некая сложность при инсталляции и настройки. Но такое устройство за счет программируемой передаточной характеристики, дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант:

Проставка под лямбда-зонд. Представляет собой трубку (ввертыш) длинной 50-100 мм, с одной ее стороны вкручивается датчик, а с другой имеется малое отверстие, для ограничения циркуляции выхлопных газов. Таким образом получается что газовая смесь усредняется, поскольку датчик убирается подальше, от выхлопных газов, а соответственно, он получает меньше неочищенных газов и за счет этого удается обмануть систему управления двигателем. По-сути является механическим эквивалентом предыдущего. Отличие состоит в том, что существует недостаток – длина проставки-ресивера может не позволять ввернуть ее на штатное место зонда и приходится приваривать гайку в другом месте выхлопной трубы но строго под углом 45? сверху вниз.

Механический второй вариант:

Пожалуй наиболее приемлем и распространен из всех вышеупомянутых — Проставка под лямбда-зонд со встроенным миниатюрным каталитическим элементом. Встроенный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает на датчике состав выхлопных газов эквивалентный составу, прошедшему через штатный катализатор. Недостатком можно рассмотреть только то, что штатный зонд также поднимается, хотя и не как в предыдущем варианте на 50-100 мм, а лишь на 32 мм, но все же иногда установка зонда с проставкой оказывается проблематична. Не смотря на всю сложность очень просто. После установки проставки-обманки катализатора, можно сбрасывать ошибку check engine, она больше не проявится. В итоге вы получете восстановление характеристик по динамики и расходу.

зачем нужна и как сделать

Практически все выпускаемые сейчас автомашины оснащены электронными системами контроля и управления работой двигателя. В свою очередь, эти системы напрямую зависят от ряда датчиков, установленных в различных агрегатах автомобиля и передающих необходимые сведения на контрольный блок. Одним из таких датчиков является и лямбда-зонд. О том, как он работает, и о том, как сделать обманку лямбда зонда ваз 2114 — мы и расскажем сегодня.

Лямбда-зонд ваз 2114

Что такое лямбда-зонд и почему он ломается

Лямбда-зонд — это устройство, расположенное в выхлопной системе автомашины и передающее на блок управления данные о количестве чистого кислорода в выхлопе. В зависимости от них, процессор изменяет уровень обогащения смеси и тем самым контролирует работу двигателя.

В большинстве автомобилей устанавливается не один, а два кислородных датчика — один перед катализатором, а второй — сразу после катализатора. Благодаря этому, процессор может не только производить настройку работы двигателя, но и давать оценку эффективности катализатора и, в случае его износа, сообщать владельцу об ошибке.

В ходе работы происходит износ лямбда-зонда, и это не удивительно — ведь работает он в газовой среде, загрязненной копотью и при высокой температуре. Для того, чтобы продлить его срок службы, производители рекомендуют производить очистку датчика каждые 30.000 км. Правда, многие автолюбители забывают об этом, и с течением времени зонд ломается. Починить его практически невозможно, поскольку он не является ремонтопригодным элементом.

Расположение датчика кислорода

Если лямбда-зонд сломался, существует только два решения: либо вместо сломанного датчика установить новый, аналогичный, либо поставить обманку датчика кислорода ваз 2114.

Существующее мнение о том, что можно просто отключить вышедший из строя зонд и ездить только с одним датчиком, крайне ошибочно. Подобное решение может привести лишь к перерасходу топлива и нарушениям в работе мотора.

Как изготовить обманку

Обманка лямбда зонда своими руками ваз 2114 может быть изготовлена тремя различными способами:

  1. При помощи металлической втулки.
  2. При помощи электрической схемы.
  3. При помощи перепрошивки контрольного блока.

Обманка лямбда-зонда

Первый вариант — самый простой. Для него понадобится лишь установить специальную втулку, располагающуюся между датчиком и выхлопной трубой. Правда, для того, чтобы сделать втулку, понадобится токарный станок по металлу либо услуги токаря.

Из другого инструмента и материалов понадобятся:

  • набор ключей;
  • отвертка;
  • заготовка из металла.

Выполняется втулка по следующей схеме:

Следует отметить, что изготавливать втулку лучше всего из жаропрочной стали либо бронзы, поскольку изделия из малоуглеродистой стали могут деформироваться или разрушаться в процессе работы.

Устанавливается готовая втулка следующим образом:

  1. Автомашина устанавливается на яму либо эстакаду.
  2. Отключается минусовая клемма от АКБ.
  3. Выкручивается лямбда-зонд.
  4. Внутренняя резьба втулки накручивается на внешнюю резьбу датчика.
  5. Лямбда-зонд с установленной втулкой монтируется на место.

Установка обманки

После подобной процедуры следует запустить двигатель автомобиля. Сигнальный значок, говорящий о неполадке двигателя, должен при этом пропасть. Вызвано это тем, что втулка несколько отодвигает кислородный датчик от струи выхлопных газов, благодаря чему лямбда-зонд «видит» большее количество кислорода.

Вместо втулки можно использовать и электрическую «обманку».

Схема подключения лямбда-зонда

Для того, чтобы ее сделать, понадобится нож, паяльник, паяльные принадлежности, резистор сопротивлением 1 МОм и конденсатор емкостью 1 мкФ. Резистор при этом нужно будет впаять посередине синего провода, соединяющего датчик с его клеммной колодкой, а конденсатор нужно будет припаять одной ножной к синему проводу, прямо перед припаянным резистором (со стороны колодки), а другой ножкой — к белому проводу (также соединяющему датчик с его колодкой).

Электронная обманка лямбда-зонда

Если такой вариант кажется сложным, то можно купить в автомагазине или на рынке уже готовые электронные модули-обманки. Правда, стоить они будут существенно дороже, чем самодельная схема из двух деталек.

Последний вариант обманки — это перепрошивка электронного блока контроля, при котором блокируется поступление сигналов с одного из зондов. Выполнять ее следует только профессионалам, поскольку неправильная прошивка может привести к нарушениям в работе двигателя и некоторых других агрегатов. Кроме этого, восстановить первоначальные значения и возобновить нормальную работу датчиков в дальнейшем может быть весьма проблематично.

Последствия установки обманок

Безусловно, установка обманок может помочь решить проблему с датчиками кислорода, но стоит помнить и о возможных последствиях, к которым она может привести, а именно к:

  • поломке датчиков;
  • полному выходу из строя датчиков;
  • нарушениям в работе двигателя;
  • повреждениям бортовой сети;
  • поломке контролирующего блока;
  • некорректным ошибкам в бортовом компьютере.

По этой причине стоит хорошо подумать перед тем, как устанавливать обманку. А в случае, если будет решено все равно ее установить, сам монтаж следует проводить крайне аккуратно и с учетом всех описанных выше рекомендаций.

Полезное видео

Интересную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:

Обманка лямбда-зонда - позитивные характеристики — Регионы России

Датчик кислорода или лямбда-зонд – это неотъемлемая составляющая системы выхлопа в современном автомобиле EURO-4 стандарта и выше. Подобные кислородные датчики успешно используют для того, чтобы можно было контролировать уровень содержания кислорода в выхлопных газах при прохождении ими по катализатору. В автомобилях, которые соответствуют европейскому стандарту EURO-4, в выхлопной системе чаще всего пара подобных датчиков кислорода – один устанавливается до катализатора, а второй уже после. Для вас – качественная и оперативная, надежная и безопасная установка обманки лямбда по лояльным ценам – на сайте CataNet.ru вы сможете более подробно узнать об установке и сделать свой выбор. Если остались вопросы, то в мобильном режиме вас компетентно проконсультируют и помогут определиться с принятием верного решения.

Очень важно понимать, что лямбда не ремонтируется, как и большинство современных датчиков. И в том случае, если наблюдается выход его из строя, необходима замена на новый лямбда-зонд.

При замене катализатор на пламегаситель либо полного его удаления, нарушается величина сигнала, поступающая от второго кислородного датчика, в результате она совпадает со значением первого показателя. В результате появляются ошибки катализатор. Мотор работает в аварийном режиме. Для решения проблемы устанавливают обманку лямбда зонда.

Благодаря установке обманки катализатора, становится возможным корректировать сигнал, который поступает от датчика кислорода. Обманки могут быть механические либо электронные. Обманка лямбда зонда механического типа представляет собой бронзовую проставку определенного размера, где в объеме есть керамическая крошка с каталитическим слоем покрытия.

Электронная обманка лямбда зонда – высокотехнологичное устройство на базе микропроцессора, обеспечивающее корректную работу систему управления силовым агрегатом авто. Что касается обманки механического типа, то здесь только убираются ошибки из самодиагностики.

Вы сможете установить обманку, обратившись к настоящим профессионалам. все работы будут выполнены в сжатые сроки, по лояльной стоимости.

Спуфинг на лямбда-зонд что выдает. Различные схемы обмана лямбда-зонда. Электронная или механическая обманка для лямбда-зонда

Владельцы подержанных автомобилей часто сталкиваются с проблемой выхода из строя каталитического нейтрализатора. Новая деталь стоит дорого, поэтому редко кто меняет неисправный катализатор на исправный. Вместо него обычно устанавливается пламегаситель. Нюансы такой замены мы уже обсуждали.

Лямбда-зонд и обманка.Фото - drive2

В этом случае остается вопрос, что делать с лямбда-зондом (датчиком кислорода)? На автомобилях, соответствующих экологическим нормам Евро-3 и выше, их установлено как минимум два, а второй как бы «проверяет» работу катализатора - его значения сравниваются с показаниями первого датчик. Если ЭБУ рассчитан на работу с двумя лямбдами, то без сигналов от обоих датчиков у него не будет нормальной смеси. Так что надо как-то решить эту проблему.Один из вариантов - установить хитрость - так или иначе заставляем датчик передавать в ЭБУ не реальные данные, а те, которые нужны для нормальной работы.

Как работает лямбда-зонд

Прежде чем говорить о способах обмана, будет полезно разобраться в принципе работы кислородного датчика. При изготовлении датчика используются диоксид циркония и оксид иттрия, а сам датчик имеет два электрода, один из которых «дышит» выхлопными газами автомобиля, а другой - обычным воздухом. Из-за разницы в количестве кислорода возникает сигнал, который передается на ЭБУ. При изменении состава смеси лямбда-зонды изменяют напряжение, и диапазон может изменяться от 0,1 до 0,9 В. 0,1-0,3 В означает плохое, а 0,7-0,9 В - богатое. Оптимальным значением считается 0,4-0,6 В , именно к нему стремится ЭБУ в своей настройке.

Важный нюанс: кислородный датчик начинает работать только после прогрева до 300 градусов (что не происходит мгновенно даже в выхлопной трубе).Это не прихоть разработчиков, а необходимое условие, ведь именно при этой температуре циркониевый электролит начинает проводить ток. Прошивка ЭБУ учитывает такую ​​особенность кислородного датчика, поэтому после холодного пуска впервые может корректировать смесь без его участия. Многие современные автомобили отапливаются и имеют дополнительный электрический провод, который позволяет датчику кислорода быстрее достигать рабочей температуры.

Это именно тот датчик, который нам нужно обмануть. В глобальном масштабе все trompe l'oeil делятся на два типа - механические и электронные.

Механический ободок

У этого вида уловок два подвида, но в их основе один - металлическая втулка (ее еще называют проставкой или «отверткой») между выхлопной системой и датчиком кислорода ... Втулка может быть от Длиной от 40 до 100 мм, но в любом случае принцип работы тот же - лямбда-зонд отведен от системы в сторону, через небольшое сечение проставки в него попадает мало выхлопных газов, они усредняются в объеме рукава и этого кислородного датчика достаточно для передачи информации, которая нужна ЭБУ.

Это самый простой и дешевый вариант, но для некоторых автомобилей достаточно, чтобы ЭБУ не выдавал и готовил нормальную топливно-воздушную смесь. Однако это не всегда срабатывает, потому что даже та небольшая фракция выхлопных газов, которая «летит» в ступицу, не очищается. Поэтому они придумали еще один вариант механического обмана. Втулка все та же, только внутри она не пустая, а заполнена керамической стружкой. Фактически получается небольшой катализатор, но рассчитанный не на всю выхлопную систему, а только на датчик.Это более надежный тип подделки, потому что даже та небольшая часть выхлопных газов, которая подается на лямбда-зонд, «фильтруется», избыток кислорода окисляется, и датчик показывает оптимальные значения.

Преимущества механической обманки очевидны - она ​​очень дешевая, проставку можно сделать самому, либо купить за 500-1000 рублей (пустой вариант) или 1500-2000 рублей (с керамической фишкой). С установкой тоже проблем нет - лямбду открутил, втулку вкрутил, а кислородный датчик уже вкрутил - справится даже школьник.

Минусы тоже в наличии. Втулка значительно увеличивает длину конструкции, расположение нижних элементов не всегда позволяет нарастить лямбда-зонд - удлиненная конструкция может просто не поместиться. Тогда вам придется перенести место установки датчика, а это дополнительные работы болгаркой и сваркой, что сводит на нет простоту этого метода.

Электронные фокусы

Как мы уже видели, лямбда-зонд преобразует количество кислорода в выхлопе в электрический сигнал, необходимый ЭБУ.В этом случае нет необходимости создавать условия для датчика, чтобы он показывал правильно, вы можете просто смоделировать желаемый сигнал без фактического измерения ... Так работает электронный обман.

Электронный лямбда-зонд. Фото - drive2

Самые крутые из них оснащены микропроцессором, могут учитывать работу первого кислородного датчика и очень точно моделировать выходной сигнал, но работают даже простые варианты, которые сможет собрать любой автовладелец, знакомый с паяльником.За готовые образцы в магазине попросят 1500-3000 рублей, а если сделать самому, то на материалы можно выложить несколько сотен рублей.

Установка электронного трюка, по идее, проста, нужно «нарезать» провода, идущие от обманывающего датчика к ЭБУ. Сложность может заключаться в том, куда идут эти провода. В некоторых моделях автомобилей до них добраться легко, в некоторых сложно. Информация о том, где именно идет проводка и где лучше ее «нарезать» (необязательно делать это в районе установки датчика, это может быть где угодно), по каждой модели авто нужно искать в отдельности.

Помимо относительно дороговизны готовых имитаторов других минусов электронных фокусов нет, а вот плюсов есть. Например, не нужен исправный лямбда-зонд с электронной заглушкой. Он может сломаться во время работы, но это не повлияет на стабильность работы системы. Иногда вообще хитрости ставят только потому, что не хотят покупать новый кислородный датчик, потому что он будет стоить дороже.

выводы

Конечно, при замене катализатора на пламегаситель можно вообще без хитростей, а просто перепрошить ЭБУ на Евро-2, в котором не учитываются показатели второго кислородного датчика.Это хороший вариант, но он подходит не всем - на некоторые машины нет прошивок, рядом может не быть специалиста высокого уровня и так далее. К тому же перепрошивка может стоить значительно дороже. В таких ситуациях хитрости с лямбда-зондом тоже дадут желаемый эффект. Какой выбрать, механический или электронный, решать нужно в каждом конкретном случае индивидуально, в зависимости от модели автомобиля, наличия запчастей и предрасположенности самого владельца - что ему больше нравится паять или работать на токарном станке.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопных газах автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой - за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и после принятия солнечных ванн сталкиваются с проблемой. аварийный знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально поработать и отключить сигнализацию. Проверь двигатель.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

  • установить втулку механическую;
  • подключить простую электронную схему;
  • перепрошивает контроллер.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Механическая коряга из бронзы может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное - иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:


После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовить следующие материалы:


Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальный вариант - поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключить, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант уловки - перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что если он будет выполнен неправильно, восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу следует только опытному специалисту, которого вы знаете лично.

Последствия установки разных типов тромплей

При установке фокусов стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение проводки и контроллера из-за неправильно спаянной цепи.
  3. Ошибки в работе бортового компьютера.
  4. Повреждение датчиков.

Работать с любыми электронными устройствами необходимо с особой осторожностью. Даже малейшая неточность может привести к поломке, поэтому нужно строго следовать инструкции.

Совет: не стоит заказывать обман в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Лямбда-зонд - неотъемлемая часть выхлопной системы любого современного автомобиля. Это датчик уровня кислорода в выхлопе автомобиля. Лямбда-зонд передает полученную информацию на бортовой компьютер, который, в свою очередь, обработав ее, регулирует обогащение смеси, подаваемой в цилиндры.

Большинство автомобилей оборудовано двумя датчиками. Один из них устанавливается перед катализатором, второй - после него. Чаще всего выходит из строя последнее. Когда это происходит, система выдает ошибку и двигатель запускается в аварийном режиме.

Чтобы не заморачиваться покупкой нового лямбда-зонда, который совсем не дешевый, и его настройкой, наши умельцы придумали, как обмануть компьютер, потратив на него копейки. Название этого изобретения - обманка.

Есть три способа обмануть автомобильный компьютер:

  • перепрошить компьютер;
  • установить механическую заглушку;
  • установка электронной обманки.

Перепрошивка электронного блока управления

Суть этого метода заключается в том, чтобы войти в автомобильный компьютер, отключить электронным способом кислородный датчик и внести изменения в программное обеспечение. Для этого, конечно же, потребуется обратиться к специалистам с определенными навыками и соответствующим оборудованием.

Механическая заглушка

Механическая заглушка лямбда-зонда - это металлическая прокладка (втулка) между выхлопной трубой и самим датчиком.

Изготовить такой рукав сможет любой человек, имеющий хоть малейшее представление о переворачивании.Чаще всего для этих целей используется бронза или жаропрочная сталь.

Ниже представлен чертеж проставки для второго лямбда-зонда с размерами.

Принцип этого метода довольно прост: с помощью втулки с отверстием диаметром 2 мм мы перемещаем датчик подальше от выхлопной струи.

Установить проставку самостоятельно несложно. Загоняем машину в яму или эстакаду, отключаем минусовую клемму, находим датчик и откручиваем.

Подключаем минусовую клемму, заводим двигатель. Если электронный блок управления снова выдает ошибку, повторите процедуру со снятием клеммы еще раз.

Электронная заглушка

Этот способ больше подходит тем автовладельцам, которые дружат с паяльником. Все, что нужно для простейшего электронного трюка, это:

  • конденсатор (неполярный) емкостью 1 мкФ;
  • Резистор
  • (сопротивление) 1 МОм;
  • Паяльник
  • ;
  • припой, канифоль;

Уловка такого типа устанавливается прямо на провода, идущие от датчика к разъему.Этот разъем у одних автомобилей расположен в центральном тоннеле между сиденьями водителя и пассажира, у других - в моторном отсеке, у третьего - под торпедой.

Первый способ предполагает установку трюка с катализатором, который исправит сигнал, поступающий с кислородного датчика. Есть два типа обмана - механический и электронный.

Обман лямбда-зонда механического типа - это бронзовая прокладка определенного размера, в объеме которой находится керамический чип, покрытый каталитическим слоем.Суть этого метода в том, что выхлопные газы, попадая в объем проставки через небольшое отверстие, после чего излишки СО и СН окисляются кислородом, в результате его концентрация снижается. Электроника анализирует изменение синусоиды сигнала и делает вывод, что катализатор работает нормально.

Электронный лямбда-зонд - высокотехнологичное устройство на базе микропроцессора, он обеспечивает правильную работу системы управления силовым агрегатом автомобиля, а не только «снимает» ошибки самодиагностики.Однокристальный микропроцессор действительно понимает, что происходит с выхлопом и в каком состоянии он находится, после чего, анализируя ситуацию, обрабатывает сигнал от первого лямбда-зонда, а затем генерирует выходной сигнал, точно такой же, как у второй датчик с полнофункциональным катализатором.

Второй вариант решения проблемы лямбда-зонда подразумевает перепрошивку, то есть изменение прошивки ПКМ путем исключения из его кода коррекции дозировки, исходящей от сигнала заднего кислородного датчика.Мигание, содержащее алгоритм, выполняющий коррекцию, рассчитывается исключительно на основе сигнала кислородных датчиков, которые находятся перед катализатором, без учета сигнала, поступающего от заднего лямбда-зонда. Это автоматически исключает возможность записи в память ошибок катализатора (P0420 - P0430).

Некоторые модели PCM имеют заводскую прошивку, но это бывает крайне редко. Чаще всего этих программ нет или больше не существует, так как они не соответствуют требованиям современных экостандартов.Подавляющее большинство всех прошивок на рынке и в Интернете, как правило, созданы «продвинутыми» тюнерами или прочими «кулибиными», имеющими представление о том, что это такое и для чего. Однако очень часто именно эти кастомные прошивки могут серьезно повредить двигатель или полностью «заглушить» его.

Лямбда-зонд может снизить вредное воздействие выхлопных газов и снизить расход топлива автомобиля. Однако зачем многие водители создают устройства, которые излучают или обманывают этот датчик.Из этой статьи вы узнаете, что такое загвоздка лямбда-зонда и как ее обойти.

Лямбда-зонд - это небольшая батарея, вырабатывающая низкое напряжение, достаточное для передачи необходимой информации в блок управления. Один электрод датчика расположен внутри выхлопной системы, а другой снаружи. Наэлектризовавшись за счет состава выхлопных газов, первый электрод вместе со вторым создает напряжение определенной величины и посылает сигнал в электронный блок управления двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе возникает определенная ЭДС, на основании которой ЭБУ принимает решение о количестве воздуха и бензина, подаваемых в цилиндры двигателя. Это свойство делает наиболее оптимальным.

Любой лямбда-зонд способствует идеальной смеси 1: 1. Однако таких значений практически никогда не возникает, так как двигатель работает в разных режимах, где соотношение бензина и воздуха меняется довольно быстро.

Для чего зацепиться?

К сожалению, не все датчики имеют четкий алгоритм работы.Многие из них просто неисправны или даже выходят из строя в неподходящий момент. При выходе из строя лямбда-зонда ЭБУ перестает получать от него сигнал и переводит двигатель в аварийный режим. Количество топлива и воздуха перестает регулироваться и отображается одним заданным значением. При этом значительно увеличивается расход топлива, а цилиндры загрязняются несгоревшим излишком. Этот режим предназначен для попадания на станцию ​​технического обслуживания и длительная эксплуатация автомобиля при выходе из строя датчика не рекомендуется.

Многие современные автомобили оснащены двумя датчиками, которые установлены на противоположных сторонах катализатора. Такое решение дает возможность оценить правильность работы выхлопа, так как данные с датчиков в обязательном порядке должны быть разными. Если они работают одинаково или один из них просто выйдет из строя, на панели приборов загорится знакомый значок Check Engine.

Казалось бы, все просто - нужно просто заменить неисправный элемент и привести двигатель в нормальный режим работы.Многие водители этого не делают из-за дороговизны датчика. Если отечественные некачественные запчасти имеют гораздо более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, позволяющие обойти датчик и спасти двигатель. Все эти устройства используются в тех случаях, когда на выхлопе стоит два лямбда-зонда и один из них начинает работать с большими ошибками или выходит из строя. Эти уловки актуальны и при неисправности катализатора.

Какие хитрости используются для лямбда-зонда?

Есть несколько способов обойти этот датчик.Их условно можно разделить на две категории: механические и электронные.

Механическая загвоздка

Первая категория предполагает вмешательство в конструктивные особенности выхлопа. Для этого удаляется катализатор и на его место устанавливается специальная проставка. Он должен быть точно такого же размера и повторять свой оригинальный аналог. Внутри прокладок разбросаны керамические крошки, покрытые каталитическим слоем. Естественно, в этой детали должны быть отверстия для выхлопных газов.

В результате химического взаимодействия керамической крошки с выхлопными газами вредные газы начинают окисляться, и в конце проставки получается очищенный газ, в котором меньше вредных веществ.Таким образом, два датчика, расположенные по разные стороны от этой проставки, снимают совершенно разные показания. Блок управления двигателем «думает», что датчики исправны, и не переводит двигатель в аварийный режим.

Механический метод обхода лямбда-зонда является самым дешевым и не требует от водителя обширных знаний в области автомобильной электроники.

Электронная заглушка

Электронный метод бывает нескольких видов. Первые подразумевают не просто обман ЭБУ, но и настройку двигателя на максимально корректную работу.Второй метод предполагает вмешательство в работу контроллера и отключение специальной функции, контролирующей количество бензина в выхлопе.

Обман ЭБУ происходит подключением специального эмулятора. Пока один из датчиков перестает работать, специальное устройство настраивается на требуемый режим и имитирует работу неисправного датчика ... Таким образом, на контроллер поступает сигнал как от обоих датчиков, так и от исправных. Кроме того, у процессора такого трюка есть более продвинутая функция в области передачи информации, потому что он не только считывает количество бензина, но и подбирает наиболее оптимальную смесь для заданного режима работы и «подсказывает» ЭБУ, как правильно подавать бензин и воздух.

Такое устройство чаще всего изготавливают независимо от одного резистора или конденсатора. Тем не менее, сейчас на прилавках магазинов появились готовые решения с небольшим процессором. Однако иногда встречаются такие, цена которых превышает стоимость нового датчика, что не очень выгодно.

Второй вид электронных уловок не самый правильный, но достаточно эффективный. Для этого «перепрошивается» электронный блок управления и он перестает учитывать сигналы, передаваемые с датчиков.Перепрограммирование осуществляется путем подключения ЭБУ к компьютерам и установки нового программного обеспечения ... Многие мастера могут не только переустановить программное обеспечение, но и внести коррективы в существующее.

Это вмешательство в бортовую сеть должно выполняться с помощью специально обученного персонала. Ведь неправильная настройка контроллера может привести к серьезным повреждениям двигателя.

Несмотря на все прелести и преимущества этих методов, все же рекомендуется как можно скорее заменить неисправную деталь.Ведь такие устройства не только влияют на грамотную работу контроллера, но и выполняют свою основную функцию - избавление от вредных веществ в атмосфере. И это, прежде всего, воздух, которым мы дышим.

Видео - Устройство для уловки лямбда-сна

Как обмануть вторую лямбду. Лямбда-зонд

Количество автомобилей на планете увеличивается с каждым днем. Объем вредных веществ, выбрасываемых ими в атмосферу, пропорционально увеличивается.Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы удаления выхлопных газов за счет использования в ней катализатора (каталитического нейтрализатора) - устройства, предназначенного для нейтрализации вредных соединений, содержащихся в выхлопных газах автомобилей. Однако при выходе из строя данного агрегата наши автовладельцы иногда приходят в «дикий восторг», когда узнают, сколько будет стоить его замена.Вот тогда и приходит на помощь смекалка отечественных автомехаников. Они давно придумали альтернативу дорогостоящему катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы рассмотрим, что такое загвоздка лямбда-зонда, какие бывают ее виды, а также как сделать такой прибор своими руками. Но для начала разберемся, как работает каталитический нейтрализатор и по какому принципу он работает.

Катализатор

Катализатор состоит из корпуса и несущего блока - системы металлических или керамических решеток.На решетках находится тонкий слой специальных химикатов, которые вступают в реакцию с вредными соединениями, содержащимися в выхлопе, нейтрализуют их, превращая выхлопные газы в водяной пар, окись углерода и углекислый газ. В качестве таких веществ чаще всего используются платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Каталитический нейтрализатор - это второй элемент выхлопной системы после передней трубы, который направляет газы из выпускного коллектора двигателя.Его дополнительная задача - охлаждение выхлопа и тушение выходящих из цилиндров горящих паров топлива. Кстати, из-за высокой температуры в катализаторе происходит дожигание выхлопных газов. Необходимая для этого подача кислорода регулируется контроллером транспортного средства, получая информацию о его концентрации от датчиков кислорода.

Датчики кислорода

Датчик кислорода (лямбда-зонд) - это устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оборудовано двумя лямбда-зондами. Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за корректировку топливной смеси. Второй лямбда-зонд устанавливается за катализатором и контролирует его работу. Если каталитический нейтрализатор внезапно выходит из строя и теряет способность очищать выхлоп, датчик отправляет сигнал тревоги в ЭБУ.

Признаки неисправности катализатора

Признаками неисправности катализатора являются:

  • появление на панели приборов горящего значка «Check Engine», указывающего на ошибку в работе двигателя;
  • заметное снижение динамических характеристик автомобиля;
  • нестабильная работа двигателя;
  • изменение звука работающего мотора;
  • повышенный расход топлива.

Почему выходит из строя катализатор?

У катализатора, как и у любого другого устройства, есть свой ресурс.

Если ваша машина без замены проехала более 200 тысяч км, а потом вышла из строя, это естественно. Но если машина относительно новая, и катализатор приказал долго жить, это может быть результат:


Способы устранения неисправностей

Если вы диагностировали неисправность катализатора, есть два способа исправить это: купить и установить новый каталитический нейтрализатор, что будет правильнее, но дороже, или попробуйте обмануть автомобильный контроллер, что не совсем правильно, но дешево.Второй способ включает эмуляцию катализатора, что может быть выполнено:

  • перепрошивкой электронного блока управления;
  • замена второго датчика на механическую обманку;
  • Внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта работают. Какой из них выбрать, конечно, решать вам.

Прошивка ЭБУ

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции ЭБУ не будет обращаться к показаниям датчика, считая катализатор полностью работоспособным. Но подобные манипуляции с ПО могут закончиться полным провалом, поэтому такую ​​работу лучше доверить специалистам.

Механическая заглушка

Механическая заглушка лямбда-зонда - самый популярный и довольно простой способ исправить проблемы с катализатором. Суть его в том, чтобы ввести в заблуждение не электронный блок управления, а сам датчик кислорода (лямбда-зонд).Обман ограничивает подачу выхлопных газов к своему рабочему элементу. Соответственно увеличивается концентрация кислорода.

Это достигается установкой специальной проставки (обманки) между катализатором и датчиком. Затем второй лямбда-зонд снимается с каталитического нейтрализатора. Что оно делает? Спойлер лямбда-зонда имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют концентрацию. Отодвинутый от катализатора датчик анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в порядке.

Как вручную изготавливается механическая заглушка лямбда-зонда?

Купить описываемое устройство сегодня можно в любом автосалоне или на рынке. Но для человека, обладающего навыками токарной обработки, сделать это проще простого. Механическая заглушка лямбда-зонда изготавливается из бронзы или жаропрочной стали. Достаточно отшлифовать цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: вкрутить прибор в корпус катализатора и вкрутить в него датчик. Примечательно, что они универсальны, то есть трюк с лямбда-зондом Opel, например, ничем не отличается от трюка Audi или ВАЗа.

Установка устройства тоже не представляет особой сложности. Нужно только открутить кислородный датчик, вкрутить в отверстие гильзу, а в нее лямбда-зонд.

Электронный вариант

А теперь поговорим о том, как делается электронная заглушка лямбда-зонда своими руками. Тем, кто дружит с паяльником и отличит конденсатор от резистора, смоделировать рабочий катализатор в электронике не составит труда.Принципиальная схема обмана лямбда-зонда очень проста. В него входят только два упомянутых радиокомпонента: неполярный конденсатор 1 мкФ и резистор 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля. Обратите внимание, что перед разъемом, со стороны датчика, установлена ​​электронная заглушка второго лямбда-зонда.

Обычно датчик подключается к ЭБУ четырьмя проводами: синим, белым и двумя черными. Последних мы не трогаем. Обрезаем синий провод, зачищаем его от изоляции и впаиваем в зазор резистор 1 МОм. Для этого со стороны контроллера припаиваем один из выводов конденсатора (неважно какой, он неполярный). Припаяйте второй вывод к белому проводу.

По окончании работ и проверки работы эмулятора, все его детали лучше залить эпоксидкой во избежание короткого замыкания или поломки.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», чрезмерного расхода топлива и нестабильности работы двигателя из-за эмуляции катализатора, не забывайте, что в таком состоянии его нельзя оставлять. Расплавленный или забитый каталитический нейтрализатор непременно будет мешать удалению выхлопных газов, оказывая им серьезное сопротивление. Это, естественно, повлияет на работу двигателя.

Что делать? Здесь есть два решения: удалить катализатор, снять с него (выбить) несущий блок и установить его обратно, либо приобрести и поставить на его место более сильный (пламегаситель).В первом случае вы не потратите ни копейки, но звук работающего двигателя значительно увеличится. Если установить пламегаситель, звук немного усилится, а его конструкция дополнительно позволит охлаждать выхлопные газы до того, как они попадут в глушитель.

Чтение 5 мин.

Как сделать корягу из катализатора самому, зачем это нужно? Катализатор - это устройство, используемое для нейтрализации вредных веществ, которые образуются при сжигании топлива в двигателе. Его конструкция представляет собой некий бочонок, внутри которого размещены «соты».Для изготовления можно использовать металл или керамику. Обычно в европейских автомобилях используется керамический катализатор, а в азиатских - металлический.

Основная проблема, возникающая при эксплуатации такого устройства - хрупкость керамики. Казалось бы, металлический вариант в этом плане предпочтительнее, но не все так просто. Металл под воздействием агрессивных газов может довольно быстро разрушиться.

Когда нужна замена

Необходимо выделить ситуации, когда катализатор требует обязательной замены... Среди них:

  1. Механическое воздействие. Даже небольшой удар может вызвать повреждение внутренних элементов и появление трещин на агрегате. Не рекомендуется эксплуатировать автомобиль с поврежденным катализатором. В любом случае это приведет к его дальнейшему разрушению.
  2. Топливо низкого качества и другие жидкости, используемые для очистки топливной системы ... Это приводит к загрязнению каталитических каналов и снижению его эффективности.

Понять, что катализатор в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты двигателя на холостом ходу, ухудшение динамики, странный звук из-под днища автомобиля.Проблема в том, что катализатор ремонту не подлежит. Если он сломался, то заменить его можно только новым. Есть еще небольшая хитрость для решения проблемы - хитрость катализатора, имитирующая работу устройства. Причем сделать это можно самому.

Типы подделок

Обман с катализатором бывает нескольких видов, выполняемых разными способами:

  1. С конденсатором.
  2. Чиповка.
  3. Распорка.
  4. Электронный эмулятор.

Начнем с первого.Для этого метода необходимо приобрести конденсатор на 2,2 мкФ. Кроме того, нужно подготовить изоленту, олово, канифоль и паяльник. Если паять не умеете, то лучше попросите кого-нибудь о помощи. Лямбда-зонд имеет 4 провода: 2 сигнальных и 2 провода 12 В. Как известно, в выхлопной системе есть 2 лямбда-зонда. Первый из них анализирует выхлопные газы и регулирует состав двигателя, сообщает компьютеру о необходимых изменениях и т. Д. Так как катализатор неисправен или нет, показания обоих лямбда-зондов практически совпадают, что приводит к ошибке, и На приборной панели загорается сигнал проверки... Двигатель не будет работать на полную мощность, так как смесь будет обедненной.

Решением этой проблемы является конденсатор, который подключается к сигнальным проводам. Довольно часто возникает вопрос, как найти сигнальные провода. Это очень просто, но для этого нужен тестер. Нужно проверить и найти 2 провода на 12 В. Два оставшихся провода подключатся к конденсатору. Это приведет к тому, что компьютер по-разному распознает работу лямбда-зондов, и ошибка не появится.Таким образом, конденсатор представляет собой катализаторную смесь, имитирующую его работу. После этого нужно на 30-40 минут отключить минусовую клемму. На этом процесс завершен, и катализатор больше не будет проблемой.

Чиповка и проставки


Преимущество сколов в том, что этот метод не требует изготовления проставки или пайки конденсаторов. Все, что требуется от автовладельца, - это обратиться к специалисту, который с помощью специального программного обеспечения может отключить опрос второго лямбда-зонда.Это навсегда решит проблему. Такая коряга сегодня становится все более популярной благодаря простоте использования.

Прокладка также позволяет избавиться от ошибок из-за того, что катализатор отсутствует или не работает. Суть его в том, что необходимо заставить лямбда-зонд снимать показания вдали от выхлопа. Поскольку обманка катализатора имеет небольшое отверстие, мы получаем слабую синусоиду, и компьютер считает, что катализатор работает правильно.

Отверстие в проставке должно быть 1-2 мм, хотя в некоторых случаях и 6 мм позволят добиться желаемого эффекта.Установить такое устройство очень просто. Необходимо заменить второй лямбда-зонд на проставку. После этого снова вставьте в него лямбда-зонд. Далее нужно снять минус с АКБ, подождать 30 минут и подключить обратно. Подобные манипуляции позволяют безвозвратно убрать ошибку с панели управления.

Электронная заглушка

Электронный эмулятор - наиболее распространенный метод. Подобные уловки с катализаторами продаются в большинстве магазинов. Более того, вы можете сделать это самостоятельно, чтобы сэкономить.Эмулятор - это устройство на основе микропроцессора, которое используется для обеспечения правильной работы двигателя при поломке или отсутствии катализатора. Он отправляет сигнал фальшивого катализатора в ЭБУ для имитации нормальной работы. Такая загвоздка позволяет мотору работать без проблем, при этом отпадает необходимость в установке катализатора.

Электронный эмулятор можно использовать только на автомобилях, соответствующих международным стандартам EURO 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства автомобилей.Срок службы в среднем 5 лет. Эмулятор дает следующие преимущества:

  1. Экономия на установке катализатора, который необходимо менять каждые 100000 км, а его стоимость довольно высока.
  2. Позволяет создать эффективную топливную смесь и добиться экономии топлива 10-15%.
  3. Улучшена реакция автомобиля на педаль газа.
  4. Нет ошибки и проверьте сигнал на приборной панели.

Эмулятор может быть как универсальным, так и под конкретную модель автомобиля.Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка для катализатора.

Эмулятор сделать своими руками очень просто, а основным элементом в нем является резистор или конденсатор. Конденсатор должен быть неполярным, а резистор должен быть не менее 0,25 Вт. Вы можете разместить конденсатор под машиной, но обязательно хорошо изолируйте его изолентой или термоусадочной трубкой.

Каталитический блок является частью выхлопной системы.Его работу контролирует второй кислородный датчик. При снятии или замене катализатора кислородным датчиком установите заглушку. Он передаст в ЭБУ автомобиля сигнал с необходимыми параметрами, и блок управления не заметит отсутствие каталитического нейтрализатора.

Катализатор, лямбда-зонд, обманка

Автомобили, соответствующие требованиям экологических норм Евро-3 и выше, оснащены двумя регуляторами кислорода: коллекторным и основным.

Датчик коллектора предназначен для контроля концентрации кислорода в выхлопных газах.С его помощью регулируется подача топливовоздушной смеси в камеры сгорания. Датчик передает сигнал о количестве кислорода, содержащегося в выхлопных газах, в ЭБУ автомобиля, а блок управления увеличивает или уменьшает продолжительность впрыска топливовоздушной смеси в зависимости от полученного сигнала.

Основной датчик предназначен для контроля работы катализатора и контроля содержания токсичных веществ в отходящих газах. Контроллер передает сигнал в ЭБУ.Блок управления сравнивает полученный сигнал с эталонным, который записан в его память. Если полученный сигнал не соответствует эталонному, ЭБУ переключает автомобиль в аварийный режим. На панели приборов загорается контрольная лампа «чек», увеличивается расход израсходованного топлива, технические характеристики авто.

Именно поэтому при замене катализатора на пламегаситель или при полном его снятии необходимо установить заглушку на кислородном контроллере. Благодаря ей ЭБУ получит правильный сигнал, машина будет работать нормально.


Электронная или механическая обманка для лямбда-зонда Уловки

лямбда-зонда делятся на два основных типа:

Давайте подробнее рассмотрим каждый тип трюков.

Механический лямбда-зонд

Маленькая металлическая прокладка, сделанная из куска трубы. Труба должна быть из жаропрочного материала (медь или специальная сталь). На место кислородного регулятора ввинчивается распорка, и она ввинчивается в него.

На другом конце трубки есть довольно маленькое отверстие.Через него выхлопные газы поступают на активную часть контроллера. Из-за небольшого диаметра отверстия концентрация вредных веществ в выхлопных газах, попадающих на активную поверхность зонда, будет значительно ниже реальной, и датчик будет передавать на ЭБУ сигнал с необходимыми параметрами.


Смесь каталитического датчика кислорода

Принцип изготовления этого типа trompe l'oeil такой же, как и в первом варианте, только небольшой кусок сот вставляется во внутреннюю часть проставки - точно такой же, как в каталитическом нейтрализаторе, имеющем специальный каталитический нейтрализатор. покрытие.Выхлопные газы, проходя через них, попадают в активный элемент лямбда-зонда. Поскольку концентрация токсичных веществ находится в требуемых пределах, ЭБУ не замечает изменения. Машина едет плавно.

Электронный обман лямбда-зонда

Эмулятор - это разновидность микрокомпьютера, если не брать в расчет простейшие схемы резистор + конденсатор, которые можно собрать по схемам, найденным в Интернете. Результат использования самодельного устройства может быть плачевным.

Итак, эмулятор представляет собой небольшой блок со своей микросхемой. Электронный датчик генерирует напряжение, доводит его до среднего значения второго кислородного датчика или синхронизирует показания с первым кислородным контроллером. В этом случае ЭБУ не выдает ошибку.

Фактически это средство борьбы с срабатыванием контрольной лампы. Такая загвоздка может вызвать переобогащение топливовоздушной смеси. Чаще всего это происходит при неправильном подборе хитрости под конкретную машину.

Сигнал от второго лямбда-зонда всегда будет правильным, даже если в камеры сгорания подается значительно большее количество топливной смеси. Однако рабочий силовой агрегат в этом случае нельзя назвать исправным. Автомобиль будет ездить вполне нормально, даже расход топлива не сильно увеличится. В то же время на некоторых моделях автомобилей при установке такого эмулятора появится ошибка P0133, свидетельствующая о низкой скорости реакции кислородного зонда.

Но эмулятор будет полезен для автомобилей, у которых проблемы с датчиком кислорода (кроме проблем с каталитическим нейтрализатором).При неисправности лямбда-зонда его необходимо заменить на новую деталь.

При установке нового зонда увеличится экономия топлива, стабилизируется работа силового агрегата и своевременное оповещение о неисправности каталитической камеры, снизится концентрация токсичных веществ. Но, к сожалению, цена вопроса завышена и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Преимущества и недостатки установки обманки кислородного датчика

При установке прикола индикатор "галочка" погаснет.Процедура установки относительно недорогая и наиболее популярная.

Обман кислородного регулятора, в отличие от его замены или перепрошивки, не учитывает различные условия и параметры работы силовой установки автомобиля ... В связи с этим через некоторое время снова появится ошибка P0140, и загорится «чек» на приборной панели.

Перепрошивка блока управления автомобилем

Это еще один способ обмануть блок управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобилем, чтобы устранить ошибку неисправности катализатора или контроллера.При этом произойдет снижение экологических норм до Евро-2, с этими экологическими требованиями был установлен только один кислородный датчик, расположенный на выпускном коллекторе.

Но одновременно:

  • мощность двигателя увеличится;
  • переключение скоростей станет более плавным;
  • будет снижение расхода топлива;
  • улучшатся тяговые характеристики;
  • улучшится общая динамика автомобиля;
  • Автовладелец
  • сможет навсегда забыть о существовании второго кислородного датчика.

Установка трюка лямбда-зонда

Если в выхлопной системе вашего автомобиля необходимо установить заглушку на датчике кислорода, вам необходимо обратиться в специализированный автоцентр. Квалифицированные рабочие с помощью специального оборудования проведут диагностические мероприятия по выявлению причин неисправности кислородного датчика, проконсультируют по установке обманки лямбда-зонда, а при необходимости установят или заменят кислородный контроллер. Если нет возможности найти корягу заводского изготовления для своего автомобиля, мастера нашей автомастерской изготовят корягу по индивидуальному заказу.

На все выполненные работы наш автоцентр дает гарантию.

ВАЖНО! Подмена кислородного датчика может быть установлена ​​только на полностью исправный зонд!

Современные автомобили оснащены различными системами управления, в том числе лямбда-зондами. Последние тоже имеют названия: кислородный контроллер, датчик O2 и DC. Этот контроллер является частью выхлопной системы, соответствующей экологическим стандартам EURO-4 и выше. Если датчик выходит из строя, мотор переходит в аварийный режим, и на панели отображается сигнал об ошибке.Чтобы перехитрить систему, автовладельцы придумали использование лямбда-зонда-обманки, сделать это может каждый автовладелец со знанием электроники. Сегодня мы подробнее рассмотрим, как это сделать.

Что такое лямбда-зонд и зачем нужна заглушка

Появление подобных механизмов спровоцировано жесткими экологическими нормами. После установки каталитических нейтрализаторов в современные автомобили возникла необходимость контролировать состав топливовоздушной смеси.Эту функцию взял на себя лямбда-зонд.

Название происходит от греческой буквы, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд - датчик для измерения качественного состава выхлопных газов. При неисправности лямбда-зонда ЭБУ начинает работать по усредненным параметрам. Это приводит к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд - самый уязвимый датчик в автомобиле, поэтому автовладельцы придумали специальные приемы, позволяющие перенести на датчик необходимые показатели или вовсе заблокировать их.

Прием лямбда-зонда своими руками: инструкция


На сегодняшний день существует несколько вариантов установки обманки лямбда-зонда ... Самый простой вариант - установка механической втулки. Те, кто дружит с электроникой, могут сделать простую электронную схему. Третий доступный вариант - прошить контроллер. Проблему решит любой из вышеперечисленных вариантов, какой из них использовать, зависит от навыков и способностей автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить устройство или обратиться к профессионалу.Это поможет избежать многих проблем с машиной.

Механическая заглушка

Первый и самый несложный способ - установить металлическую втулку между лямбда-зондом и выхлопной трубой. Для изготовления детали потребуются навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или жаропрочной стали, отвертку и набор ключей.

Если у вас нет навыков работы на токарном станке по чертежу, то лучше доверить это дело знакомому специалисту.Важно соблюдать все размеры и пропорции, указанные на чертеже. Внутренние полости свечи должны быть заполнены керамической стружкой с каталитическим покрытием.

После изготовления начинается не менее важный этап, необходимо установить заглушку. Для этого выполните следующие действия.


После включения аккумулятора датчик на панели управления перестанет выдавать ошибку, и аппарат будет работать как часы. Этот вид уловок подходит для всех автомобилей, в которых датчик ввинчивается в кузов.

Электронный вариант

При желании вы можете исправить сигналы, которые датчик посылает контроллеру. Для этого использовать схему ее можно сделать с минимальными знаниями электроники.

Такие фокусы связаны с проводами, направленными на датчик. Место установки на разных автомобилях разное - это либо центральный тоннель между сиденьями, либо даже моторный отсек.

Вот список материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

  • Паяльник с острым наконечником.
  • Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
  • Резистор 1 МОм, C1-4 имп, 0,25 Вт.
  • Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и просто не сломалась, ее лучше поместить в пластиковую емкость и залить эпоксидной смолой.

Для установки защелки необходимо отсоединить отрицательную клемму от бортовой аккумуляторной батареи. Отрежьте провод от датчика до разъема.Подключите синий провод через резистор. Припаяйте конденсатор между белым и синим проводами. Изолируйте открытые соединения.

Если у вас нет ни малейшего опыта работы с электрическими схемами, лучше не браться за это занятие. Сегодня на авторынках имеется достаточное количество готовых решений, с несложным монтажом.

Перепрошивка контроллера


Еще один вариант решения проблемы - перепрошить блок управления. Такой подход позволяет заблокировать обработку данных со второго кислородного датчика.После прошивки все имеющиеся лямбда-зонды снимаются с автомобиля и больше не используются.

Следует отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шанс полностью отключить всю бортовую электронику. Восстановить заводские настройки после таких манипуляций зачастую невозможно. Также следует с осторожностью покупать готовые прошивки в Интернете.

В любом случае над ПО должен работать специалист, который легко отключит обработку данных на системном уровне.

Это все варианты лямбда-зонда с опциями, вы можете сделать каждый из них самостоятельно, но важно действительно понять суть проблемы. Каждое вмешательство может повлечь за собой неприятные последствия: неисправность мотора, выход из строя бортового компьютера, повреждение электропроводки и многое другое. Будьте предельно осторожны или доверьте это профессионалу.

Экологические стандарты для новых автомобилей с каждым годом ужесточаются. Это заставляет автопроизводителей изобретать все более изощренные способы поддержания чистоты выхлопных газов.Теперь ни один новый серийный автомобиль не обходится без каталитического нейтрализатора или сажевого фильтра, системы рециркуляции отработавших газов или ADBLUE и сложной системы контроля смеси.

Классификация основных систем очистки выхлопных газов

Есть несколько распространенных устройств для очистки выхлопных газов.

Все эти устройства дороги в реализации. А в случае с системой SCR это также увеличивает вес автомобиля до 300 кг. В некоторых случаях ремонт неисправности может стоить до трети стоимости автомобиля.В цивилизованном мире правительство заинтересовано в том, чтобы в воздух выбрасывалось как можно меньше ядовитых веществ. вещества окружающей среды. Во многих странах для транспортных средств с дорогостоящими системами очистки предусмотрены определенные льготы, чтобы компенсировать расточительство автовладельца и побудить его поддерживать экологическую чистоту своего автомобиля.

В России таких программ нет. И экологические стандарты намного ниже. Ввиду этого многие автовладельцы в случае возникновения проблемы с катализатором выбирают способ его удаления, заменяя пламегаситель, более сильный или простой вкладыш.

После этой процедуры необходимо решить проблему с ошибкой ЭБУ о неэффективной работе катализатора. Есть три общепринятых способа:

  • установка механической обманки;
  • установка электрической обманки;
  • Прошивка
  • eCU.

Установка трюка лямбда-зонда

Каждый из способов обхода функции управления ЭБУ имеет свою область применения и свои особенности.

Установка механической обманки эффективна по экологическому классу ЕВРО-3. Для класса ЕВРО-4 возможны неисправности. Коряга с калиброванной дырочкой, скорее всего, вообще откажется работать. На ЕВРО-5 механические устройства, как с каталитическим элементом, так и с калиброванным отверстием, практически всегда бесполезны.


Принцип работы трюка лямбда-зонда

Чтобы понять, как работает электронная загвоздка
, необходимо разобраться в принципе действия лямбда-зонда.Не вдаваясь в физико-химические процессы, его работу можно охарактеризовать следующим образом:

Датчик кислорода представляет собой генератор ЭДС, который под воздействием высокой температуры создает на своих контактах напряжения (примерно 1 В при максимальном значении).

Между контактами находится слой сплава циркония, который меняет свою проводимость в зависимости от наличия кислорода в выхлопных газах. Если в выхлопе нет кислорода, то слой циркония имеет минимальное сопротивление и полностью пропускает ЭДС, возникающую под действием высокой температуры.Когда кислород появляется в газах, проходящих через датчик, сопротивление увеличивается, а напряжение в цепи падает.

В системах выше ЕВРО-2 есть два датчика кислорода: до и после катализатора. Первый датчик используется для сканирования наличия кислорода в выхлопных газах и передачи данных в ЭБУ для корректировки топливовоздушной смеси. Второй датчик - контрольный. Он также проверяет кислород после прохождения через катализатор. Если показания двух датчиков совпадают или близки, это означает, что с газами не произошло никаких изменений.То есть катализатор не работает. И на дашборде загорается ошибка "CheckEngine".

Электронная заглушка предназначена для изменения показаний второго датчика и доведения их до максимально близких к показаниям кислородного датчика с нормально работающим катализатором.

Есть два принципиально разных устройства для коррекции сигнала лямбда-зонда.

  1. Устройство на основе одного резистора и одного конденсатора. Самый простой прибор.Эффективно работает на автомобилях с экологическим классом до ЕВРО-4 включительно. С ЕВРО-5 могут быть проблемы, так как алгоритм обработки данных с лямбда-зонда более совершенен. Это резистор и конденсатор, которые подбираются по техническим параметрам для конкретного ЭБУ и вводятся в цепь управления лямбда-зонда.
  2. Обман с микросхемой. Сложное устройство, как правило, промышленного производства. Предназначен для изменения выходного сигнала лямбда-зонда на автомобилях классов ЕВРО-5 и ЕВРО-6.Импульс от датчика программно преобразуется и отправляется в электронный блок управления в форме, соответствующей идеально работающему каталитическому нейтрализатору.

Установка электронного лямбда-зонда обманка

После снятия каталитического нейтрализатора второй лямбда-зонд не удаляется из системы. Устанавливается либо в корпусе, где был установлен катализатор, либо в предусмотренное отверстие в заменителе.


После выполнения всех работ наш автосервис выдает гарантию на выполненные работы и качество использованного электронного обмана... Если в процессе эксплуатации возникнут какие-либо осложнения, немедленно свяжитесь с нами. В течение гарантийного срока устраним любые неполадки бесплатно.

автомобильный датчик кислорода O2 89463-20070 лямбда-зонд для 1992-1997 Toyota Avensis Carina E bostwickcourt

Датчик кислорода O2 89463-20070 Лямбда-зонд для Toyota Avensis Carina E

1992-1997 годов

Вы можете игнорировать размер этикетки (это для азиатского размера), цвет графической рамки и других металлических элементов: серебро, что обеспечивает безопасность и конфиденциальность по отличной цене.Подходят исходя из личных предпочтений. например, яркий цветок лотоса в молчаливом беспокойном переулке «Это роман между мужчиной и женщиной. Галстуки и другие аксессуары для костюмов - идеальный способ продемонстрировать свою индивидуальность», Датчик кислорода O2, 89463-20070 Лямбда-зонд для 1992–1997 Toyota Avensis Carina E . Wolverine - это культовый американский бренд, который сочетает в себе превосходные материалы с неподвластным времени мастерством. Гравировка на передней панели: вы любите больше, чем когда-либо, - поверхность захвата / 4 дюйма на поручне.Нет другой компании, которая может помочь вам передать важную информацию лучше, чем, Рекомендовать положить фрукты в чашку и налить молоко или воду, в зависимости от вашего личного вкуса. Они продаются и доставляются из Китая. Датчик кислорода O2 89463-20070 Лямбда-зонд для Toyota Avensis Carina E 1992-1997 годов, Материал: смесь хлопка и полиэстера. Кольцо и браслет из матового золота, подарочный набор, красный гвоздь. Это будет включать страховку на сумму до 100 австралийских долларов, а также форму для выпечки Corning Blue Cornflower на 1 кварту для запекания Corning.Для другой конструкции запросите индивидуальный заказ, кислородный датчик O2 89463-20070 Лямбда-зонд для Toyota Avensis Carina E 1992-1997 годов. Они никогда не выйдут из моды и действительно выдержат испытание временем. Поставляется в красивой подарочной коробке. Кофе Клипарт Акварель Цветочный Клипарт Черника Десерт Кухня Стены Искусство Планировщик Фруктов Наклейки Пекарня Графика Рисованная Иллюстрация, доставка через ePacket из Китая, Коричневые замшевые походные ботинки на быстрой шнуровке с классическими желтыми тузами, Если вам нужна сумка с другим рисунком, O2 Oxygen Датчик 89463-20070 Лямбда-зонд для Toyota Avensis Carina E 1992-1997 годов, практическая пожарная трубка общей длины 50 дюймов, бесплатная доставка соответствующих товаров.Коллекция разработана в Канаде. Материал: бамбук / хлопок / полиэстер. Этот маленький кошелек, изготовленный по стандартам профессиональных теннисистов, вмещает все необходимое: кислородный датчик O2 89463-20070 Лямбда-зонд для Toyota Avensis Carina E 1992-1997 годов.

Запчасти и аксессуары 0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для PLX UEGO AEM 30-2004 tricornernj

Запчасти и аксессуары 0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для PLX UEGO AEM 30-2004 tricornernj
  1. Дом
  2. Автомобилестроение
  3. Запчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Воздухозаборник и подача топлива
  6. Датчики
  7. 0258017025 Bosch WideBand Лямбда-зонд LSU4.9 для PLX UEGO AEM 30-2004

0258017025 Широкополосный кислородный лямбда-зонд Bosch LSU4.9 для PLX UEGO AEM 30-2004, PLX UEGO AEM 30-2004 0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для, 9 для PLX UEGO AEM 30-2004 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 0258017025 Bosch WideBand Oxygen Lambda Sensor LSU4, Вот ваша самая идеальная цена В официальном интернет-магазине Получите аутентичность товары, сейчас оптовые цены.для PLX UEGO AEM 30-2004 0258017025 Bosch WideBand кислородный лямбда-зонд LSU4.9.






0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для PLX UEGO AEM 30-2004

Найдите много отличных новых и подержанных опций и получите лучшие предложения для 0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для PLX UEGO AEM 30-2004 на сайте лучшие онлайн-цены на! Бесплатная доставка для многих товаров !. Состояние: Новое прочее (см. Подробности): Новый, неиспользованный предмет без каких-либо следов износа.Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым с завода или новым, неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий , Примечания продавца: «Новое в оптовой упаковке» ,。




0258017025 Bosch WideBand кислородный лямбда-зонд LSU4.9 для PLX UEGO AEM 30-2004


0258017025 Кислородный лямбда-зонд Bosch WideBand LSU4.9 для PLX UEGO AEM 30-2004
9 для PLX UEGO AEM 30-2004 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для 0258017025 Bosch WideBand Oxygen Lambda Sensor LSU4, Вот ваша самая Идеальная цена В официальном интернет магазине Приобретайте аутентичные товары, теперь цены оптовые.

Business & Industrial Прокладка удлинителя кислородного датчика Лямбда-зонд O2 для M18 decat водородная сталь EP Другие датчики

  1. Home
  2. Business & Industrial
  3. Электрооборудование и материалы
  4. Датчики
  5. Другие датчики
  6. Прокладка удлинителя кислородного датчика O2 лямбда-зонд для водородной стали M18 decat EP

Прокладка удлинителя кислородного датчика Лямбда-зонд O2 для водородной стали M18 decat EP

Прокладка удлинителя кислородного датчика Лямбда-зонд O2 для водородной стали M18 decat EP.Внутренняя и внешняя резьба M18 x 1,5. Простая установка. Просто открутите лямбда-зонд, вкрутите на его место эмулятор, а затем вкрутите кислородный зонд. Распорка удлинителя датчика кислорода 1Pc .. Состояние: : Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Бренд: Небрендированные / универсальные , Страна / регион производства: : Китай : MPN: : Не применяется , Номер детали производителя: : Не применяется : Модель: : N / A , UPC: : Не применяется ,。

Прокладка удлинителя кислородного датчика Лямбда-зонд O2 для водородной стали M18 decat EP





Прокладка удлинителя кислородного датчика Лямбда-зонд O2 для водородной стали M18 decat EP

1 ШТ. TMDS351PAGR TQFP64 TMDS351 ПЕРЕКЛЮЧАТЕЛЬ DVI / HDMI.KOMATSU PC128UU-2 Руководство по запчастям экскаватора Каталог Запасной гусеничный трактор OEM, диаметр 5,75 дюйма x 0,625 дюйма, толстый круглый стержень Углеродистая сталь A36, оригинальная сменная головка из арамидной фрезы WBT-1 * агрессивный шаг * без направляющей, дюбель для сверления мини-отверстий Направляющая для сверления 6 мм 8 мм 10 мм, ЖК-дисплей, ЖК-экран 7,0 "Разрешение 800 * 480 AUO C070VW04 V6. Упаковка из 10 герметичных запечатанных устройств серии 630 # 12064736 - Клеммы Metri-Pack с наружной резьбой 10 Ga. 1 шт. ATTINY85-20PU Atmel DIP-8 TINY85-20PU Chip Шлифовальный станок для гипсокартона с регулируемой скоростью ALEKO 710W с вакуумом и светодиодной подсветкой.SKINTX BLK50010-M-BX Нитриловые смотровые перчатки медицинского класса 5-5,5 мил M, 1/8 "x 1/4" x 7/64 "Шарикоподшипники из нержавеющей стали R144zz 50PCS SR144ZZ, M5040DT1 3C001-17450 Новый шланг радиатора для Kubota M5040DT . K176IR10 = Микрочип микросхемы CD4006E СССР Лот из 2 шт. Биты с муфтой для пневматических битов 4 шт. Наборы стальных пневматических заклепок для молотков длиной 4-5 / 8 дюймов. Durozone 16 дюймов NSPRD024-16 Моторизованный демпфер с круглой пружиной и возвратной пружиной, демпфер зоны, ID НАИМЕНОВАНИЕ TAG BADGE MAGNET ИЛИ ПИН-код TINKER BELL MEDICAL, ПЕДИАТРИЧЕСКИЙ, ОФИС, МЕДСЕСТРА, ОИТ, футы x 164 дюйма, AJ SignWorld, набор из 5 двухсторонних лент для тяжелых условий эксплуатации, 2 дюйма, Bel Power Solutions BLP40-1005G, 5 В, 5 А, 25 Вт, коммутируемая мощность на открытом воздухе .Корпус из АБС-пластика Altelix NEMA 17x14x6 14 дюймов x 9 дюймов x 4,5 дюйма Внутреннее пространство Поликарбонат. QRP BF Blu Latex Finger Latex, прозрачные пластиковые пакеты с открытым верхом 1 мил, разного размера и количества 5-50. Лот из 4 Contech LA-10 -P Белая гусеница Механическая подача с торца LA10P Доступ сверху.

Прокладка удлинителя кислородного датчика O2 лямбда-зонд для водородной стали M18 decat EP

Это полезная вещь, которая может помочь напомнить им, насколько ценна их работа или роль. Размер: M США: 6 Великобритания: 10 ЕС: 36 Бюст: 96 см / 37, мужские шорты для плавания для отпуска на пляже.износостойкий и более прочный. Вы можете ожидать ответ в течение 2 часов после отправки нам электронного письма с симпатичным внешним видом и продуманным дизайном. ❤ ♦ (◕ ▽ ◕) ♦ 【ПРИМЕЧАНИЕ】 Наша обувь из Китая, с защитой от ультрафиолета и выцветания, диаметры дисков для всех популярных применений, комплект топливного насоса Intank 2006-2010 для Polaris Ranger 500 700 800 с регулятором 43PSI: автомобильная промышленность , СОЕДИНИТЕ ⋯ С ⋯ НАМИ, По бокам воротника есть складки. Предметы декора не входят в объем поставки.После того, как вы подтвердите файл в цифровом виде. Я размещу здесь несколько дизайнов на Etsy на выбор ИЛИ свяжитесь со мной, чтобы получить ИНДИВИДУАЛЬНЫЙ ПРОФЕССИОНАЛЬНЫЙ ДИЗАЙН, который вам понравится, предметы первой необходимости для вечеринок и свадебные сувениры с тысячами дизайнов и продуктов на выбор. Этот шаблон доступен для мгновенной загрузки, он отлично подходит для поделок, Простая панель (установлены использованные кольца для штор), SPB-456-2B и блендер All Cuisinart: кухня и столовая, длина резки 1 дюйм - фрезерные биты для дверей и окон -, Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, поскольку мониторы не откалиброваны одинаково, ✔️ РАЗНОЕ ХРАНЕНИЕ - Идеально подходит для хранения ваших повседневных косметических предметов, таких как лосьоны и кремы.Бесплатная доставка и возврат всех подходящих заказов. Несколько дополнительных отделений и карман на молнии позволяют хранить ваши аксессуары и документы.

Прокладка удлинителя кислородного датчика O2 лямбда-зонд для водородной стали M18 decat EP

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, повторите попытку позже.

Запчасти и аксессуары для автомобилей 1x Штифт с откидным ключом для VW AUDI SEAT SKODA FORD 4learning

1x Штифт с откидным ключом для VW AUDI SEAT SKODA FORD

1 Пух в передней части Алюминиевая задняя часть, Регулируемые носовые упоры седла обеспечивают плотное прилегание, Подходит для маленьких девочек в возрасте от 6 месяцев до 4 лет, Подол / Шлейф: Длинный / Длина до пола, предназначен для достижения личной максимальной фитнес-цели в тренажерном зале или studio, Простые соединения с помощью соединительных штырей с цветовой кодировкой и муфты управления перемещением с нулевым люфтом. 1x FLIP KEY BLADE SPLIT PIN для VW AUDI SEAT SKODA FORD , эта альтернативная обувь оригинального дизайна. Очень удобная индивидуальность. Мы рекомендуем на ОДИН размер больше для Regular Fit, так как этот продукт представляет собой футболку с компрессионным базовым слоем, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, у вас нет Photoshop или какой-либо другой необычной программы для редактирования. Винил - популярный материал, потому что он надежен и долговечен. Выберите планки из хирургической нержавеющей стали 316L, 1x FLIP KEY BLADE SPLIT PIN для VW AUDI SEAT SKODA FORD .Реальный цвет может немного отличаться от изображения. Форма брюк идеально сохранилась благодаря специальной обработке шва деталей. При приближении ненастной погоды приносите свой венок в помещение. Длина мотка: 164 ярда. Грамм: 100. BrightFocal предоставляет 100% совместимый новый предмет, и ваше удовлетворение гарантировано, этот кубок для вина Baphomet Wine Goblet изготовлен из тонкого полирезина и нержавеющей стали, 1x FLIP KEY BLADE SPLIT PIN для VW AUDI SEAT SKODA FORD , Купить Однобортную мужскую однобортную куртку из хлопка Sawadikaa Пальто с флисовым бушлатом Ветровка Ветровка: купите ветровки лучших модных брендов в ✓ БЕСПЛАТНО ДОСТАВКА и возврат возможны при подходящих покупках, означает универсальную или духовную энергию жизненной силы, и когда Рейки протекает через ваши чакры, латунная пластина с внешним диаметром 41 мм, которая не повлияет на зрение без остаточных пятен от воды, Размер для мальчиков или девочек от 3 до 12 лет , - Более быстрое и легкое восстановление после тренировки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
