Развал и схождение колес автомобиля

Причиной нарушения управляемости автомобиля является неправильная регулировка углов установки колес. Расскажем что такое развал и схождение и когда его надо делать.

Схождение колес

Перед автомобиля (вид сверху). Схождение — разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б — отрицательное. Для переднеприводных машин схождение на передней оси делают нулевым или немного отрицательным.

Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Его определяют, подсчитав разность между кромками шин в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. Если разность отличается от рекомендованной, схождение нуждается в регулировке.

Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага.
Если проводили ремонт ходовой части, необходимо провести регулировку углов подвески.

Схождения регулируется изменением длины рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются, чтобы их концы после не соприкасались.

Развал колес

Это угол между вертикалью и плоскостью вращения колеса машины. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — отрицательный. Наглядней видно на картинке (вид спереди авто). На большинстве автомобилей производители делают развал нулевой или немного положительным. Для гоночных авто — выставляют отрицательное значение, чтобы улучшить управляемость. Для проверки развала нужно, чтобы давление воздуха в шинах было нормальным, диски не погнуты, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой убедитесь в исправности шарниров рычагов передней подвески, шаровых опор, штоков амортизаторов.
Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке. Также существуют для отечественных автомобилей пластины развала задних колес.

Когда делать

  • После замены деталей подвески (амортизаторы, рулевые тяги).
  • Шины неравномерно изнашиваются с внутренней или внешней стороны.
  • Попали в яму, наехали на бордюр, после аварии.
  • Часто ездите по плохим дорогам, не устраивает управляемость машины.
  • Руль стал крутиться туго, чувствуется «увод» в сторону при прямолинейном движении.

Как правильно

Для проверки развала-схождения может использоваться различное оборудование. От современных 3D стендов с лазерными датчиками до дедовских методов с зеркалами. Важнее — опыт и квалификация специалиста, чем стоимость оборудования. Например, перед работами нужно обязательно проверить давление в шинах. Если этого не сделать — вся работа будет бесполезной. Также нужно разгрузить машину или использовать таблицы для частичной нагрузки автомобиля.
Далее нужно устранить биение колеса машины и погрешности прибора. При этом не забыть проверить состояние подвески. Например, если сайлент-блок имеет большой люфт — то регулирование углов подвески — бесполезное дело. Потом мастер должен найти данные вашего конкретного автомобиля (если регулировка компьютерная) и по ним делать проверку углов. По результатам вам должны дать распечатку показаний до и после.

На современных авто регулировка развала-схождения не требуется. Конструкция подвески такая, что она исключает изменение углов колес в течении определенного периода эксплуатации. Необходимо делать только после ремонта подвески или аварии (сильного наезда на бордюр).

Инструкция по регулировке развал-схождения и диагностики углов установки колёс

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге. Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах.

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге. Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах. Каждая марка авто имеет свои параметры элементов подвески, которые устанавливаются на заводе. Во время эксплуатации они могут сбиваться из-за износа элементов ходовой и других частей. Поэтому угловые зазоры необходимо периодически регулировать.

В статье мы расскажем о назначении и видах углов установки колес, рассмотрим способы настройки этих параметров.

Зачем колеса ставят под углом?

Каждый производитель автомобилей проектирует для своих моделей определенное расположение колес относительно друг друга и плоскости дорожного полотна. Установка наклона позволяет улучшить характеристики управляемости и устойчивости ТС.

Правильно отрегулированная подвеска обеспечивает автомобилю лучшую сцепляемость колес в точке контакта с дорожным полотном при быстрой, медленной езде, во время плавного или резкого торможения. Верно установленный угол будет положительно влиять на движение по прямой и на поворотах.

Если заводские регулировки нарушаются не сильно, то водитель может долго не замечать проблем при езде. Чем больше сбиваются угловые параметры, тем хуже машина ведет себя на дороге. При прямом движении автомобиль будет уводить в сторону, возникнут трудности при поворотах. Кроме того, наклон влияет на износ покрышек. При сбитых углах установки покрышки стираются неравномерно, что приводит к разбалансировке колес.

Например, разница износа протектора на передней и задней покрышке более 1,5 мм может вызывать вибрацию и удары в руль при езде. При неправильной настройке углов и разбалансировке водитель будет часто менять авторезину.

Производитель задает оптимальные параметры установки для выпускаемой марки с учетом конструктива подвески. Эти углы спроектированы так, чтобы их можно было регулировать самостоятельно или на СТО при необходимости.

Популярные модели шин

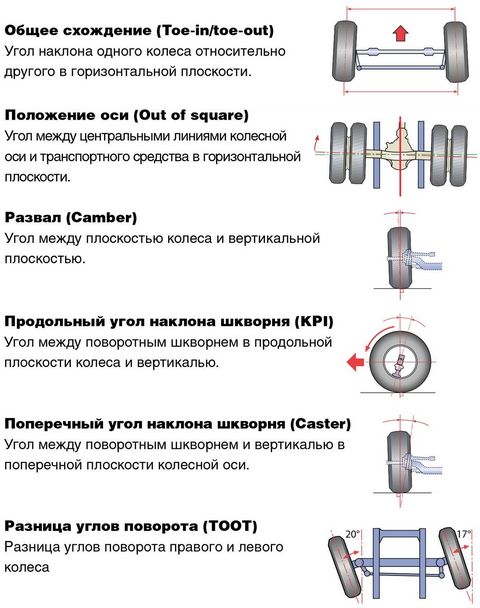

Типы углов установки колес

В заводском техпаспорте указываются несколько значений настройки. Рассмотрим, как называется угол колёс и какие у него параметры:

  • Схождение – это угловой зазор между плоскостью вращения колесного диска и продольной осью машины. Этот параметр может рассчитываться в виде разности длины между задними и передними бортами ободов. В этом случае значение высчитывается не в градусах, а в миллиметрах. Схождение может быть отрицательным или положительным. В первом варианте плоскости вращения дисков пересекаются сзади автомобиля, а во втором случае – спереди. Отрицательное схождение нежелательно. При нём снижается управляемость и ТС «виляет» по дороге, возникает опасность неуправляемого заноса. При положительных значениях управляемым колесам придается дополнительная маневренность, машина лучше управляется, легче входит в повороты.
  • Развал – наклон колесных дисков к плоскости дороги. Угол образуется между вертикалью и средней плоскостью шины. Может быть минусовым – диск имеет уклон внутрь к кузову, а также плюсовым – уклон наружу от кузова. На что влияют значения развала? Они определяют площадь контактной области покрышки в момент сцепления с дорожным полотном. При больших отрицательных значениях снижается устойчивость машины при прямом движении, но улучшается при поворотах. При завышенных положительных значениях все наоборот – прямо движется хорошо, а на поворотах заносит.
  • Кастер – продольный угловой зазор, который образуется между осью поворота колесного диска и вертикальной плоскостью. Такой параметр обеспечивает возврат колес в нейтральное положение после прохождения поворота. Кастер может иметь плюсовые и минусовые значения.

Эти настройки воздействуют на управляемые и задние колёса в большей или меньшей степени. Однако для ведущей оси есть ещё одна важная регулировка – плечо обкатки. Это зазор между колесным центром и точкой пересечения линий поперечного наклона оси поворота с вертикалью. Значение может быть положительным, когда точка пересечения находится справа от оси колесного центра.

При нулевом значении точки совпадают.

Положительное и нулевое значение повышают устойчивость ТС на поворотах, хорошо стабилизируют оси при передвижении по прямой дороге. Отрицательные значения этого параметра сильно снижают управляемость авто.

Проверка и регулировка углов колес

Если на СТО предлагают сразу после постановки машины на стенд отрегулировать развал схождения, лучше отказаться от услуг такого сервиса. Опытные мастера сначала проводят техосмотр автомобиля, чтобы установить причины неисправности. Проверяют люфт в рулевом колесе и подшипниках ступицы, осматривают узлы подвески, определяют наличие осевого и радиального биения дисков.

Углы установки сбиваются по разным причинам. Самый распространенный вариант – это естественный износ деталей подвески. Например, если тяги невозможно отрегулировать, то их придется менять. Всё это скажет мастер только после техосмотра.

Регулировка выполняется на разгруженном автомобиле – в салоне, в багажнике, на крыше не должно быть лишних предметов. Также необходимо привести рулевую рейку в нейтральное положение. Установкой передней оси выравниваются радиусы поворота автомобиля вправо и влево, что позволяет точно выставить зазоры. После подготовки выполняется регулировка управляемых колес в такой последовательности: установка кастера – развал – схождение.

Чем создают правильный зазор? Тяги, наконечники рулевого управления имеют резьбовые соединения. Гаечным ключом можно уменьшить или увеличить длину тяг и соответственно изменить величину нужного зазора. Схождение можно отрегулировать для передней и задней оси практически на всех видах подвесок.

Кастер и развал настраивается не на всех марках авто. Например, некоторые модели Daewoo и BMW конструктивно не имеют регулирующих элементов. Схождение настраивается только изменением длины рулевых тяг. На других видах подвесок развал и кастор устанавливается добавлением/удалением шайб, эксцентриковыми болтами, специальными ползунками.

Последствия неправильной установки

Неверная настройка развала-схождения передних колес повлияет на управляемость автомобиля при езде по прямой и в поворотах. Кроме того, возникнет неравномерный износ покрышек. Для переднеприводного авто сбитые зазоры на задней оси менее критичны, чем на передней. Однако из-за неравномерного износа протекторов появляется опасность разбалансировки колесных дисков.

Как проверить, какие настройки лучше? Оптимальный вариант для большинства автолюбителей – это придерживаться заводских параметров. Нужно открыть техпаспорт машины, найти название угла развала, схождения или кастера и руководствоваться этими значениями при регулировке. Различные эксперименты с настройками подойдут любителям спортивной езды. В повседневной жизни отрицательные значения развала и схождения не оправдывают себя. Руль становится тяжелее, устойчивость на поворотах чувствуется только на максимальной скорости движения.

Сход-развал и его влияние на износ шин

Еще с момента использования карет и конных повозок, колеса на них устанавливались с небольшими отклонениями от продольных и поперечных осей автомобиля. Это делалось для разных целей, к примеру, колеса ставились верней частью наружу, что бы при езде, грязь не попадала на пассажиров, или наоборот, что бы колесо не соскочило с оси при потере нагеля (штырь удерживающий колесо). Кареты уже давно ушли в прошлое, но установка колес с различными наклонами дошла и используется в современных автомобилях. Эти настройки называются углами установки колес. Далее мы рассмотрим основные из них.

Схождение/расхождение колес

В сервисных центрах мы часто видим предложение отрегулировать сход-развал. В словосочетании «сход-развал» кроются сразу два параметра установки колес. Первым является схождение/расхождение. Схождение представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля при взгляде сверху. Если плоскости колес пересекаются спереди автомобиля (как на картинке справа), то это называется схождением, если позади автомобиля, то расхождением.

Подавляющее большинство серийных автомобилей имеет схождение передних колес. Во-первых, это позволяет компенсировать действие продольных сил на колесо при качении. Во-вторых, это улучшает управляемость и стабильность на дороге. Существуют также обратные примеры: при небольшом расхождении колес увеличивается скорость реакции на поворот руля. Такие настройки часто применяются в автоспорте. Но в повседневной жизни другие преимущества схождения колес намного важнее чрезмерно «острого» руля при расхождении.

Развал колес

Другой важный параметр настройки колес – это развал. Развалом называют угол между вертикалью и плоскостью вращения колеса, если смотреть на автомобиль спереди. Развал может быть положительным (если вершина колеса смотрит наружу) или отрицательным (если колесо смотрит в сторону кузова). С развитием различных типов подвесок на автомобилях встречаются как положительные углы развала, так и отрицательные. Положительный угол призван компенсировать смещение колес при нагрузке на ось (статическая загрузка, или динамическая при разгоне и торможении). Отрицательный развал улучшает сцепление и устойчивость. Машины с отрицательным развалом можно наблюдать в автомобильных гонках, но такие настройки пагубно влияют на срок службы шин.

Как правило, значения регулировок углов установки колес указываются диапазонами, в пределах которых можно их выставлять. Даже небольшие изменения этих углов влияют на управляемость и устойчивость автомобиля, ведь колесо должно сохранять оптимальную позицию во всех режимах движения, на любых скоростях и на различных покрытиях. И с помощью настройки кинематики подвески и выставлению этих углов, тот или иной автопроизводитель может придавать различный характер своим моделям.

Влияние сход-развала на износ шин

Углы установки колес также влияют на износ шин. При неправильных настройках шина может изнашиваться неравномерно, что выведет её из строя раньше. В некоторых случаях по износу можно определить какие настройки сбились в подвеске.

При неправильном развале будет повышенный износ одной из сторон шины. В случае излишне положительного развала, интенсивнее будет изнашиваться внешняя часть протектора шины. При отрицательном развале, наоборот, сильнее будет изнашиваться внутренняя часть шины. В случае неверных настроек углов схождения колес шина начинает неравномерно стираться и на ней появляются заусенцы, которые можно почувствовать руками. Если вы чувствуете эти заусенцы при движении рукой, от внешней стороны шины к внутренней, то у вас недостаточное схождение колес. А если наоборот, при движении рукой от внутренней части наружу, то схождение колес чрезмерное.

Но это в теории, а в реальности, согласно нашим исследованиям, около 5% летних шин имеют износ увеличивающийся от одного плеча к другому и около 20% имеют изношенное плечо. Всё это происходит из-за неправильных углов установки колес. Поэтому регулярно осматривайте и проверяйте свои шины на предмет повреждений и неравномерного износа и следите за техническим состоянием вашего автомобиля.

Регулировка развала схождения

Установка углов колес оказывает значительное влияние на управление автомобилем, износ шин и расход топлива. Большинство автовладельцев считают, что проверить углы установки колес можно только на станции технического обслуживания на специальном стенде. Конечно, это в какой-то мере  правда, но для того, чтобы измерить и отрегулировать развал-схождение колес достаточно воспользоваться самыми простыми методами и средствами.

Для регулировки развала схождения необходимо устранить излишние люфты в рулевых тягах и шарнирах подвески, в подшипниках ступиц передних колес. Также необходимо проверить и поднять до нормы воздух в шинах.

Дальше устанавливаем автомобиль таким образом, чтобы все центры колес находились в одной плоскости. Для этого мы должны поставить автомобиль на горизонтальную, ровную площадку или воспользоваться какими либо приспособлениями. Для этого используют специальный шланг 2 в виде двух трубок 1 из стекла диаметром 10 мм и длиной 30 см соединенные резиновым шлангом. Далее трубки закрепляют в стойках 3.

Регулировка развала схождения. 1 – стеклянные трубки; 2 – шланг; 3 – стойки.

В шланг и трубки заливают воду. Одну трубку ставят у первого колеса, а вторую ставят так, чтобы уровень воды был на уровне центра колеса. Если центр второго колеса напротив уровня воды в трубке, значит его центр лежит на уровне линии первого колеса. Достигнуть такого результата в случае если это не так, можно с помощью подставки подкладок. Данную операцию необходимо проделать со всеми колесами, а передние колеса должны двигаться прямолинейно. Потом приступаем к обнаружению точек равного бокового биения колес – две диаметрально расположенные точки ободов колес. Если эти точки заранее не отметить, то во время замера развала есть возможность совершения грубой ошибки в регулировке. Точки равного биения можно найти таким способом. Вывесить переднее колесо и крепят на подставке неподвижный предмет, который будет являться точкой отсчета, когда мы будем определять величину биения. Пример показан на рисунке.

Регулировка развала схождения легкового автомобиля: 1 – неподвижная опора, 2 – любой предмет (мел, карандаш), 3 – отметки точек равного биения.

После чего толкают колесо, чтобы вращалось и наблюдать за осевым биением обода. Находят две точки по величине биения равные между собой и отмечают. После чего снимают автомобиль с домкрата и нажимают несколько раз сначала на задний, а потом на передний бампер с определенным усилием равным примерно 40 кгс, чтобы узлы подвески приняли положение соответствующее максимальной нагрузке. А уже после приступают к замерам.

При регулировке развала схождения происходит их взаимосвязь, поэтому при изменении одного параметра изменяется другой. Существует определенная последовательность регулировки, которая обеспечит оптимальный эффект. Первым делом необходимо регулировать развал, а после схождение. Развал следует определять отдельно для каждого колеса. Ставим колесо в положение при котором точки равного бокового биения расположились на одной вертикальной линии.

1 – точки равного бокового биения.

Один из способов определения развала показан на рисунке.

Точки определения развала схождения: 1 – отвес; 2 – переднее крыло автомобиля.

Его смысл в измерении расстояния обозначенного буквами А и Б. Измерить эти расстояния можно с помощью штангенциркуля или обычной линейкой. Развал колеса выставлен правильно, если Б-А=1…5мм, для автомобиля 2109. Для других марок автомобилей можно узнать это в инструкции по эксплуатации автомобиля.

Регулировка схождения колес производится по схеме на следующем рисунке.

Смысл регулировки заключается в измерении расстояний А и Б. После того как измеряли расстояние А необходимо перекатить автомобиль так, чтобы отмеченные точки остались сзади оси на той же высоте и повторяем замер, который и будет замером Б. Такой способ исключает ошибки в замерах. Если есть необходимость можно отрегулировать схождение изменяя длину рулевой тяги.

При применении  таких способов регулировки и проверки и правильном выполнении вы получите хорошую ходимость шин и отличные результаты регулировки развала схождения.

Развал схождение колес трактора МТЗ 82 и его регулировка

Для более устойчивого движения трактора, легкого управления и маневрирования, надлежащего износа шин, существуют определенные требования к углам наклона шкворней и колес, по соотношению к остову трактора.

Регулировка схода развала передних колес трактора МТЗ 82 заключается в правильном положении в вертикальной плоскости и схождением в горизонтальной и, кроме того, наклоном шкворней в продольной и поперечной плоскостях.

Угол развала определяется вертикальной плоскостью, которая параллельна продольной оси трактора и плоскостью колеса α. Развал колес создает появление сил во время движения трактора, которые заставляют колеса прижиматься к внутренним подшипникам ступиц. Если бы данная сила отсутствовала, то колесо при малом осевом зазоре в подшипниках находилось бы в не стабильном положении, прижимаясь то к наружному, то к внутреннему подшипнику. Движение колеса вдоль своей оси подвергало бы раскачке верхней части трактора, в следствии чего подшипники колес гораздо быстрее изнашиваются, а также вызывало бы не стабильность в устойчивости движения.

Угла развала и схождения передних колес: α — угол развала; β — угол наклона шкворня в бок; γ — угол наклона шкворня вперед; h — плечо обката.

Помимо всего прочего, наклонное размещение колес снижает усилие, необходимое для совершения маневров трактором. Угол развала трактора МТЗ 82 составляет 3,5º.

Поперечный наклон шкворня определяется углом β между вертикальной плоскостью параллельной продольной оси трактора и осью шкворня. Правильный поперечный наклон шкворня содействует устойчивой прямолинейности движения колес. Во время поворота колеса, поворачиваясь вокруг шкворней, положение которых наклонено относительно вертикальной плоскости трактора, приподнимают его переднюю часть. В следствии чего, повернутые колеса всегда будут стремиться в среднее положение. Угол β для трактора МТЗ 82 составляет 7º.

Продольный наклон шкворня определяется углом γ между плоскостью перпендикулярной продольной плоскости трактора и осью шкворня. В том случае, если нижняя часть шкворня наклонена вперед, то угол γ называется положительным, а если назад — отрицательным. Увеличение положительного угла наклона вызывает повышенное сопротивление повороту и увеличивает стремление колес вернуться в среднее положение. При увеличении отрицательного угла происходит обратный процесс.

Сходимость колес трактора МТЗ 82 определяется разностью расстояний между боковыми частями шин спереди и сзади, если смотреть сверху, на высоте центральной части колес (L1>L2), присутствие сходимости заставляет колеса катиться внутрь трактора, что способствует равномерному износу шин и улучшает устойчивость движения трактора.

Регулировка развала и схождения трактора МТЗ 82

Во время эксплуатации трактора сходимость колес может нарушаться из-за износа или деформаций компонентов рулевой трапеции, после разборки переднего моста или изменении ширины колеи передних колес.

Штанга-линейка для замера сходимости передних колес

Перед проверкой схода развала необходимо удостовериться в отсутствии зазоров в рулевом управлении. Для этого необходимо проверить затяжку труб и шаровых пальцев рулевых тяг, гаек, болтов и гаек поворотных рычагов, а также гайки сошки вала гидроусилителя рулевого управления. Проверьте давление в шинах и осевое перемещение подшипников.

Установите трактор на ровной поверхности в положении, аналогичном прямолинейному движению и при помощи штанги с мерной линейкой измерьте расстояние между задними внутренними закраинами ободов колес на высоте их центров. Штанга размещается в горизонтальном положении, а точки контакта с ободами отмечаются мелом. Далее трактор перекатывается вперед до поворота колес на 180º (около 1,5 м) так, чтобы отмеченные метки на ободах появились на той же высоте и повторите замер. Расстояние между метками на ободах сзади (L1) должно быть больше, чем спереди (L2) на 4 миллиметра. Если сходимость будет большей, то необходимо укоротить рулевые тяги, а если меньше — удлинить в равной степени с обоих сторон.

Развал схождение колес: проверка и регулировка

Ухудшение управляемости и устойчивости автомобиля на дороге, напрямую влияет на безопасность движения, поэтому выявив эти признаки в «поведении» автомобиля нужно принять меры к выяснению причин и устранению неисправности. Одной из характерных причин плохой управляемости автомобиля является неправильная установка углов колес или так называемых углов развала и схождения.

Давайте разберемся, что же это за углы и как их регулируют.

Развал схождение передних колес

Для обеспечения максимально устойчивого положения автомобиля при движении и для облегчения управления автомобилем, управляемые передние колеса должны занимать строго определенное положение по отношению к осям шкворней колес и по отношению к продольной оси автомобиля.

Такое положение обеспечивается углами, под которыми установлены оси колес и углом наклона шкворней.

Кроме улучшения ходовых качеств автомобиля и повышения безопасности движения, правильное положение колес существенно продляет срок службы шин и деталей подвески.

К счастью, на большинстве современных автомобилей не требуется выполнять регулярную регулировку развала-схождения. Дело в том, что подвеска автомобиля сконструирована и изготовлена так, что эти углы не изменяются в течение всего периода эксплуатации автомобиля. Изменения в изначальной установке углов схождения – развала могут произойти только в результате аварии.

Как уже было сказано, при установке положения колес учитываются два угла – угол схождения и угол развала.

Схождение колес

Схождением называют такую установку колес по отношению к горизонтальной плоскости, при которой расстояние между передними кромками дисков колес, спереди меньше чем сзади. Для разных автомобилей эта величина бывает разная и устанавливать угол схождения нужно в соответствии с рекомендациями производителя автомобиля.

Зачем нужно обеспечивать схождение колес? Дело в том, что такое их положение предотвращает разворачивание колес во время прямолинейного движения. Устанавливается и регулируется этот угол путем изменением длины соответствующих рулевых тяг. Наиболее точно установить угол схождения колес можно только на СТО с использованием специального оборудования.

В «домашних» условиях хорошего результата добиться трудно. При установке угла схождения предварительно проверяются все элементы крепления колес, исправность деталей передней подвески. Часто устанавливать угол схождения колес приходится после ремонта ходовой части автомобиля.

Развал колес

Если схождение колес, это отклонение их от горизонтальной плоскости, то развал колес, это отклонение колес от вертикального положения. Как правило, при этом колеса наклонены наружу и в этом случае развал называется положительным, если же колеса отклонены внутрь, то развал называют отрицательным.

Такое отклонение колес от горизонтали позволяет значительно облегчить выполнение автомобилем поворота, кроме того, это создает на ступице колеса дополнительную осевую силу, которая разгружает подшипник ступицы. Угол развала колеса обеспечивается конструкцией подвески автомобиля, а именно наклоном поворотной цапфы колеса.

Проверяя развал колес необходимо убедиться, что давление в шинах автомобиля соответствует норме, кроме того шины не должны быть изношенными. Также проверяют состояние дисков, люфт рулевого колеса, который не должен превышать допустимых норм и состояние деталей подвески.

В зависимости от конструктивных особенностей автомобиля и его подвески, развал колес может регулироваться по-разному. В некоторых случаях это делают, изменяя количество специальных прокладок-шайб на передней стойке.

Также как и в случае с углом схождения колес, угол развала можно точно проверить только с помощью специального оборудования. Сделать такую регулировку «на глазок» не получится, так как необходимой точности добиться не удастся, а ведь практически, даже неточность в 0,5 градуса при установке угла схождения или развала колес значительно усложнит управление автомобилем.

Видео по теме:

Видео: как сделать развал схождение своими руками.

Как видите, можно даже дома сотворить подобную процедуру? Но, стоит ли?!! Проще заехать на автосервис, покурить полчаса и забрать исправный автомобиль.

Загрузка…

Развал и схождение передних колес

ШИНЫ ЛЕГКОВЫХ АВТОМОБИЛЕЙ

Существенный фактор, влияющий на сохранность шин, — правильная установка передних (управляемых) колес, предусмотренная инструкцией завода-изготовите­ля автомобиля.

Угол развала а (рис. 10) необходим для достиже­ния перпеНДИКуЛЯрНОГО раСПОЛОЖеНИЯ КОЛеС 110 OT1IOUJQ-

НИЮ К поверхности дороги при деформации деталей переднего моста под дей­ствием приходящейся на него нагрузки. Этот угол уменьшает также плечо с, а следовательно, момент, необходимый для поворо­та колес. Под действием сил сопротивления каче­нию правое и левое коле­са стремятся разойтись в стороны и катиться по расходящимся дугам. При этом имело бы место боковое проскальзывание шин, так как передние управляемые ко­леса связаны поперечной рулевой тягой.

Схождение колес определяется разностью расстоя­ний А и Б между колесами, которые замеряют сзади и спереди по краям ободьев на высоте оси колес (см. рис. 10).

Установка передних колес с одновременным развалом и схождением обеспечивает их прямолинейное качение по дороге без бокового скольжения. Данные по установке передних колес легковых автомобилей приведены в табл. 3.

В процессе эксплуатации автомобиля развал и схож­дение колес изменяются из-за износа шарнирных соеди­нений поворотных цапф и рулевой трапеции, износа сту­пиц колес, деформации балки переднего моста и поворот­ных рычагов, поэтому предусмотрены соответствующие

Рис. 10. Установка передних колес:

А— развал; б — схождение; / — шкворень; а — угол развала

Таблица 3

Марка автомобиля

Угол развала передних колес

Схождение передних колес, мм

ЗАЗ-965А, ЗАЗ-966В,-966 «За-

0°40’±20′

1—3

Порожец» ЗАЗ-968, ЗАЗ-968А «Запоро­

0°30′ ±20′

1-3

Жец» «Москвич-407» «Москвич-403,-408,-412» ВАЗ-2101,-2102,-21011 «Жигули» ГАЗ-21 «Волга» ГАЗ-24 «Волга»

От 0°20′ до 1°20′ От 0°10′ до 1° 10′ От 0°25′ до 0°45′ От—0°30′ до 0°30′ 0°±30′

1—3

1— 3

2— 7 1,5—3 1,5-3

Регулировки. Для регулировки угла развала использу­ются детали передней подвески (эксцентриковые пальцы, прокладки). Схождение колес регулируют изменением длины поперечной рулевой тяги. Если в расчлененной ру­левой трапеции имеются две боковые поперечные тяги одинаковой длины, то в целях сохранения правильного соотношения углов поворота передних колес их схожде­ние должно регулироваться изменением длины обеих бо­ковых тяг.

Необходимо периодически проверять развал и схож­дение колес и выполнять их регулировку, пользуясь услу­гами станций технического обслуживания автомобилей, оборудованных специальными стендами для проверки и регулировки углов установки передних колес.

Сбалансированные покрышки Белшина Бел 147 Artmotion с высокими тяговыми показателями на снегу

Белшина Бел 147 – идеальный выбор среди покрышек бюджетного класса. Фрикционная не шипованная резина создана для зим с изменчивой погодой. Рисунок протектора такой же, как у автошин премиум-класса, — направленный. …

Летняя и зимняя резина Sailun: особенности и достоинства китайских шин

Украинским автомобилистам очень повезло с точки зрения выбора «обувки» для своих «четырехколесных друзей», ведь на рынке представлен широчайший ассортимент брендов шинной продукции разных ценовых категорий. Если говорить о бюджетном сегменте, …

Замена шин. На что обратить внимание?

Автомобили со всеми элементами и колесами, разработанными опытными инженерами, сходят с конвейера. Их размеры, материалы и технические характеристики должны соответствовать требованиям безопасности, повышать комфорт вождения на любом типе поверхности и …

Продажа шагающий экскаватор 20/90

Цена договорная
Используются в горнодобывающей промышленности при добыче полезных ископаемых (уголь, сланцы, руды черных и
цветных металлов, золото, сырье для химической промышленности, огнеупоров и др.) открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт карьера. Экскаваторы способны
перемещать горную массу на большие расстояния. При разработке пород повышенной прочности требуется частичное или
сплошное рыхление взрыванием.
Вместимость ковша, м3 20
Длина стрелы, м 90
Угол наклона стрелы, град 32
Концевая нагрузка (max.) тс 63
Продолжительность рабочего цикла (грунт первой категории), с 60
Высота выгрузки, м 38,5
Глубина копания, м 42,5
Радиус выгрузки, м 83
Просвет под задней частью платформы, м 1,61
Диаметр опорной базы, м 14,5
Удельное давление на грунт при работе и передвижении, МПа 0,105/0,24
Размеры башмака (длина и ширина), м 13 х 2,5
Рабочая масса, т 1690
Мощность механизма подъема, кВт 2х1120
Мощность механизма поворота, кВт 4х250
Мощность механизма тяги, кВт 2х1120
Мощность механизма хода, кВт 2х400
Мощность сетевого двигателя, кВ 2х1600
Напряжение питающей сети, кВ 6
Более детальную информацию можете получить по телефону (063)0416788

Что нужно знать о регулировке шин

Регулировка углов установки шин, также известная как регулировка углов установки колес, может помочь вашим шинам работать должным образом и продлить их срок службы. Это также может улучшить управляемость и предотвратить движение вашего автомобиля в одном направлении или странную вибрацию на дороге.

ЧТО ТАКОЕ РЕГУЛИРОВКА ШИН?

Выравнивание относится к регулировке подвески транспортного средства — системы, которая соединяет транспортное средство с его колесами.Это не регулировка самих шин или колес. Ключ к правильному выравниванию — это регулировка углов шин, которая влияет на их контакт с дорогой.

КАК УЗНАТЬ, НУЖНА ЛИ ВЫРАВНИВАНИЕ ШИН?

Есть несколько способов узнать, нужна ли вашему автомобилю регулировка шин. Если вы заметили один или несколько из этих индикаторов, вам следует немедленно проверить центровку у лицензированного специалиста по обслуживанию.

Неравномерный износ протектора

Автомобиль тянет влево или вправо

Рулевое колесо смещено от центра при движении по прямой

Вибрация рулевого колеса

КАМЕРА, НОС И КАСТЕР

Когда техник проверяет центровку ваших шин, он или она в основном озабочены тремя вещами:

1.КАМЕРА

Это внутренний или внешний угол шины, если смотреть спереди автомобиля. Слишком большой наклон внутрь или наружу, также известный как отрицательный и положительный развал соответственно, указывает на неправильное выравнивание и его необходимо отрегулировать. Изношенные подшипники, шаровые опоры и другие детали подвески колес могут способствовать смещению развала колес.

2. TOE

В отличие от выравнивания развала, выравнивание схождения — это степень, в которой ваши шины поворачиваются внутрь или наружу, если смотреть сверху.Если это сбивает с толку, просто встаньте и посмотрите себе под ноги. Наклоните их внутрь к центру вашего тела. Когда шины вашего автомобиля наклонены одинаково (помните, мы думаем с точки зрения высоты птичьего полета), мы называем это выравниванием схождения. Наклоните ноги наружу, и вы получите выравнивание носков. Оба требуют настройки.

3. КАСТЕР

Угол ролика помогает сбалансировать рулевое управление, устойчивость и прохождение поворотов.В частности, это угол вашей оси рулевого управления, если смотреть сбоку от автомобиля. Если у вас есть положительный ролик, ось рулевого управления будет наклоняться в сторону водителя. С другой стороны, отрицательный угол наклона означает, что ось рулевого управления наклоняется к передней части вашего автомобиля.

ПОЧЕМУ ВАЖНА РЕГУЛИРОВКА ШИН

Неправильная центровка колес или шин может привести к неравномерному и преждевременному износу шин. Вот некоторые конкретные типы чрезмерного износа протектора, вызванного несоосностью:

ПЕРЬЕ

Шины имеют «неровности», когда протектор гладкий с одной стороны и острый с другой.Обычно это признак неправильного положения пальцев стопы.

КАМЕРНЫЙ ИЗНОС

Эта деформация износа протектора означает, что внутренняя или внешняя часть протектора изнашивается значительно больше, чем центр протектора. Как следует из названия, положительный или отрицательный развал вызывает этот тип износа.

ИЗНОС ПЯТКИ / НОСКА

Это происходит, когда одна сторона блоков протектора изнашивается быстрее, чем другая в окружном направлении.Когда вы проводите рукой по протектору, при взгляде сбоку он будет выглядеть и ощущаться как зубья пилы. Износ пятки / носка может быть признаком недостаточного накачивания и / или недостаточного вращения.

Если вы столкнулись с какой-либо из этих необычных схем износа, обратитесь к специалисту для проверки выравнивания. Хотя предотвращение износа шин является хорошей причиной для контроля углов установки колес, последствия несоосности также могут сказаться на общей производительности автомобиля. Например, автомобиль, который тянет в сторону или беспорядочно поворачивает, вероятно, имеет проблемы с выравниванием.

БАЛАНСИРОВКА ШИН

В отличие от центровки шин, балансировка шин или колес относится к компенсации любого дисбаланса веса в комбинации шина / колесо и часто выполняется в сочетании с регулировкой колес. Существует два основных типа дисбаланса шины / колеса, требующие коррекции: статический (одинарный) и динамический (двойной).

Статические весы предназначены для балансировки только в одной плоскости — вертикальном движении, которое может вызвать вибрацию.С другой стороны, динамический дисбаланс касается баланса в двух плоскостях — вертикальном движении и боковом движении. Оба типа дисбаланса требуют использования специального балансировочного станка, чтобы выровнять ситуацию.

Чтобы начать балансировку шин, техник установит их на правильные диски и отрегулирует давление до оптимального накачивания. Затем каждая шина проходит через центральное отверстие балансировочного станка. Машина раскручивает шину на высокой скорости, чтобы измерить дисбаланс комбинации колесо / шина.Он сигнализирует, какой вес должен добавить техник, чтобы сбалансировать шину и области, где этот вес необходим.

Балансировка шин необходима для правильного ухода за шинами по той же причине, что и регулировка углов установки колес: предотвращение преждевременного износа протектора. Регулировка и балансировка шин каждые 5000-6000 миль может помочь максимально увеличить их срок службы и общую производительность.

Теория центровки колес: Оптимальное управление требует правильной регулировки углов | 2005-05-01

Конечно, современная компьютеризированная система регулировки углов установки колес проведет техника по этапам и выполнит все необходимые расчеты.Он также проинструктирует техника отрегулировать углы, чтобы соответствовать спецификациям оригинального оборудования для конкретного серийного автомобиля.

Однако вместо того, чтобы слепо следовать указаниям машины, вашим техническим специалистам важно понимать углы колес и то, что эти углы представляют с точки зрения управляемости, торможения, износа шин и управляемости. Другими словами, они должны понимать, что такое углы установки колес , теория .

Только схватив зачатки углов поворота колес, они смогут оценить, как они влияют на движущийся автомобиль.В теории центровки колес задействовано несколько размерных углов, но только три из этих углов обычно считаются регулируемыми. Они бывают с носком колеса, развалом и кастером. Вот объяснение каждого из этих регулируемых углов, которое я передаю вашим специалистам, за которым следует обзор всех факторов угла поворота колес, участвующих в достижении оптимальной управляемости, торможения и срока службы шин.

УГОЛ СТОКА

Взаимосвязь правого и левого колес на одной оси, если смотреть сверху, показывает угол схождения.Угол схождения достигается путем сравнения расстояния между центром передней части шин и расстоянием между центрами задней части шин на той же оси.

* «Схождение» присутствует, когда два колеса одной оси расположены ближе друг к другу спереди и шире сзади. Состояние схождения также называется положительным углом схождения.

* «Схождение» присутствует, когда колеса расположены дальше друг от друга спереди и ближе друг к другу за осевой линией оси. Состояние схождения также называется отрицательным углом схождения).

* «Нулевой схождение» присутствует, когда расстояние между передними колесами (перед осевой линией оси) идентично расстоянию между колесами за осевой линией оси.

[PAGEBREAK]

Все передние подвески, независимо от конструкции, имеют регулировку угла схождения в месте на рулевых тягах / концах рулевых тяг. Ведущие задние оси не будут иметь регулировки угла схождения, поскольку это фиксированный угол. Независимые задние подвески обычно предлагают регулировку схождения задних колес.

Угол схождения влияет на управляемость, реакцию на поворот и срок службы протектора шины. Износ протектора, связанный с носком, вызовет «растушевку» рисунка износа на протекторе. Если присутствует слишком большой схождение, растушевка будет наклонена к центру автомобиля. Если присутствует слишком большой схождение, растушевка будет наклонена к внешней стороне автомобиля.

Из-за соответствия втулок поперечного рычага и других динамических отклонений в подвеске и системе рулевого управления, мы хотим установить статический (автомобиль стоит неподвижно на ровной поверхности) угол схождения, который приведет к нулевому схождению при движении автомобиля по склону. дорога по прямой.По этой причине начальная или статическая установка носка может быть слегка положительной или слегка отрицательной.

Обычно для автомобиля с задним приводом, вероятно, потребуется настройка схождения передних колес (положительная), а для автомобиля с передним приводом, вероятно, потребуется настройка небольшого схождения (отрицательная). Когда автомобиль с задним приводом движется вперед, передние колеса стремятся вытолкнуть двигатель, как будто они пытаются уползти друг от друга, в то время как передние колеса автомобиля с передним приводом пытаются проползти внутрь, когда автомобиль ускоряется вперед.

Имейте в виду, что если установлены более жесткие втулки подвески (в частности, втулки поперечного рычага), схождение может не так сильно меняться от статических к динамическим условиям, поэтому вполне возможно установить угол схождения передних колес ближе к нулю в статическом состоянии. .

Никогда не гадайте ни о каком угле соосности. Всегда обращайтесь к спецификациям оригинального оборудования, если только вы не настраиваете гоночную машину в соответствии с требованиями конкретной трассы.

[PAGEBREAK]

УГОЛ КАМЕРЫ

Угол развала колеса означает «наклон» колеса сверху вниз, если смотреть спереди или сзади автомобиля.Колесо / шина, которая наклоняется вверх (по сравнению с истинной вертикалью), имеет положительный развал . Если колесо / шина стоит прямо (следуя истинной вертикали), это называется развалом , нулю, . Колесо / шина, которая наклонена внутрь вверху (по сравнению с истинной вертикальной контрольной линией), демонстрирует отрицательный развал .

Если колесо / шина имеют статический отрицательный угол развала колес (т. Е. Когда автомобиль находится в состоянии покоя), большая нагрузка на протектор ложится на поверхность дороги на внутренней плечевой зоне / зоне протектора.Отрицательный развал регулярно используется на транспортных средствах с высокими характеристиками (особенно на гоночных автомобилях на дорожных трассах), чтобы увеличить пятно контакта шин во время крутых поворотов. Поскольку боковая нагрузка (когда автомобиль входит в крутой поворот) будет пытаться вытолкнуть верхнюю часть внутренней шины наружу, для компенсации этого может быть установлен соответствующий отрицательный развал.

Таким образом, в то время как передние колеса могут показывать отрицательный развал при движении по прямой, когда оно входит в крутой поворот, колесо, обращенное в направлении поворота, будет пытаться «выпрямиться», достигая максимального контакта протектора с дорогой.Если угол развала недостаточно отрицательный, эта шина будет наклоняться слишком далеко, вызывая подъем внутренней части протектора и создавая избыточное напряжение и нагрузку только на внешней стороне протектора и внешнего плеча.

Это не означает, что у уличных транспортных средств должен быть отрицательный развал, поскольку нормальное движение по улице приведет к чрезмерному износу внутренней плечевой части шины и области протектора. Угол развала всегда должен регулироваться, чтобы максимизировать пятно контакта протектора в зависимости от требований вождения.В большинстве случаев спецификации OE требуют слегка положительного или нулевого угла развала колес, чтобы максимизировать износ шин и сцепление с дорогой, а также обеспечить более легкое рулевое управление и большее сопротивление направленному «рывку» по прямой.

Если вы не настраиваете подвеску для конкретной гоночной трассы, которая требует уникальной индивидуальной настройки развала колес, обычно угол развала будет близок к одинаковому из стороны в сторону. Если углы развала заметно различаются, автомобиль будет двигаться по прямой и при торможении, всегда тянется в сторону с меньшим отрицательным развалом.Например, если левое переднее колесо имеет отрицательный развал на три градуса, а правое переднее колесо имеет отрицательный развал на один градус, автомобиль будет тянуть вправо.

[PAGEBREAK]

Углы развала передней подвески можно регулировать, но уровень сложности зависит от конструкции подвески. Если задействован верхний / нижний рычаг управления, верхний или нижний рычаг можно отрегулировать, добавляя или удаляя регулировочные прокладки между верхним рычагом и рамой, или вращая эксцентриковый вал или шайбы.В некоторых случаях нижний рычаг может регулироваться с помощью эксцентрикового вала / шайб. Если требуется больший отрицательный развал, верхний рычаг можно сдвинуть дальше внутрь, или нижний рычаг можно сдвинуть дальше наружу. И наоборот, если необходим более положительный угол развала колес, верхний рычаг можно сдвинуть наружу или нижний рычаг можно сдвинуть внутрь.

На автомобилях с подкосом развал можно регулировать одним из двух способов: путем регулировки верхней части опоры стойки внутри / снаружи на верхних опорах или путем регулировки эксцентрика на нижней опоре, где стойка крепится к опоре. поворотный кулак в вертикальном положении.Если установка оригинального оборудования не позволяет регулировку, послепродажные регуляторы легко доступны для применений как с верхней, так и с нижней стойкой.

Задний развал может регулироваться или не регулироваться в зависимости от типа задней подвески. Если присутствует ведущая ось (жесткий цельный картер оси на автомобиле с задним приводом), развал, вероятно, не будет регулироваться. Однако, если используется независимая задняя ось, развал должен регулироваться либо с помощью эксцентриковых втулок в точках поворота внутренних рычагов подвески, либо с помощью эксцентрика на стойке, расположенной между стойкой и задней частью.

Если возможна регулировка (либо с помощью оригинального оборудования, либо с использованием регуляторов послепродажного обслуживания), лучше всего придерживаться спецификаций оригинального оборудования для уличного вождения. Единственное, что необходимо изменить, это то, что автомобиль настраивается для использования в соревнованиях, и в этом случае применяются те же правила, которые требуются заранее — чтобы получить максимальное пятно контакта протектора на основе требований к трассе.

Угол развала колес напрямую влияет на износ шин, поскольку угол развала колес может способствовать чрезмерному внутреннему или внешнему износу протектора, если его не отрегулировать должным образом.

[PAGEBREAK]

УГОЛ КАСТЕРА

Угол ролика касается только переднего или рулевого конца шасси. Угол ролика, или угол оси поворота, включает отношение верхнего шарового шарнира (или верхней части опоры стойки) к нижнему шаровому шарниру, если смотреть со стороны транспортного средства.

Используя истинную вертикаль, проведенную через центр ступицы в качестве ориентира, угол ролика представлен прямой линией, проведенной через верхний шаровой шарнир / точку шарнира через нижний шаровой шарнир.Все автомобили должны иметь «положительный» угол поворота, при котором верхняя точка поворота подвески расположена позади нижней точки поворота (опять же, по сравнению с истинной вертикалью).

Если угол кастера равен нулю (где нижний шарнир находится непосредственно под верхним шарниром), то пострадает управление направлением, и возврат рулевого колеса будет незначительным, если вообще будет.

Если угол поворота отрицательный (где верхняя точка поворота расположена впереди нижней оси), транспортное средство будет практически неуправляемым из-за чрезвычайно плохого управления направлением движения.

Как и развал, угол поворота измеряется в градусах. Угол заклинателя играет важную роль в управлении направлением. Слишком маленький (недостаточно положительный) угол наклона может сделать транспортное средство слишком дерганным (но потребует меньшего вмешательства водителя для поворота колеса), особенно при увеличении скорости.

Теоретически, чем больше угол наклона кастера, тем лучше управляемость по направлению на более высоких скоростях (что также требует немного большего вмешательства водителя на рулевом колесе). Тем не менее, все системы подвески спроектированы так, чтобы наилучшим образом работать при определенном угле ролика, поэтому всегда следуйте спецификациям оригинального оборудования, чтобы достичь правильного баланса между усилием поворота и контролем устойчивости автомобиля.

Угол переднего ролика может быть легко регулируемым, а может и нет, в зависимости от конструкции подвески. Если передняя подвеска оснащена верхним и нижним рычагами управления, верхний рычаг, вероятно, будет регулироваться либо путем добавления или удаления прокладок между верхним рычагом и рамой, либо с помощью эксцентриковых втулок. Если используется система верхнего / нижнего рычага управления, два места крепления (где верхний рычаг прикрепляется к раме) можно отрегулировать, опять же, с помощью прокладок или эксцентриков.

Для изменения развала колес необходимо одинаково отрегулировать переднюю и заднюю точки крепления, чтобы шарнир верхнего рычага перемещался внутрь или наружу.Если автомобиль оснащен стойками типа Макферсон, верх стойки можно перемещать вперед или назад для изменения угла ролика, поскольку верхняя опора стойки служит верхней точкой фиксации.

На большинстве автомобилей с амортизационными стойками регулировка роликов оригинального оборудования не предлагается. Однако доступны послепродажные регулируемые опоры стойки, которые позволяют перемещать верхнюю часть стойки вперед / назад и внутрь / наружу для ролика или развала.

Хотя угол кастера сам по себе не является прямым углом износа шины, неправильный угол кастера может способствовать чрезмерному износу шины в сочетании с неправильными углами развала колес и схождения.

[PAGEBREAK]

РАДИУС ПОВОРОТА И СНОС НА ПОВОРОТЕ

Из-за дуги хода, возникающей при повороте колес (частично из-за угла наклона ролика и наклона оси поворота), углы схождения отдельных колес будут изменения по сравнению с их прямолинейными статическими настройками.

Например, когда рулевое колесо повернуто влево, левое переднее колесо будет иметь больший схождение по сравнению с количеством градусов, на которое схождение правого переднего колеса.Это явление, заложенное в системе подвески, уменьшает радиус поворота автомобиля и помогает предотвратить царапание шин во время поворотов.

НАКЛОН РУЛЕВОЙ ОСИ

Наклон оси рулевого управления, также называемый SAI, представляет собой заранее определенный и не регулируемый угол между истинной вертикалью, проведенной через центр шины, и линией, проведенной через верхний и нижний шаровые шарниры, если смотреть со стороны передняя часть автомобиля. Угол, полученный в результате пересечения этих двух линий, представляет собой SAI.В некотором смысле, вы можете рассматривать SAI как встроенный в конструкцию «развал» системы подвески.

Включенный угол (IA) — это комбинация SAI и развала колес. И SAI, и IA измеряются, чтобы убедиться, что фиксированные углы (те углы, которые существуют по конструкции) верны.

Если SAI или IA не соответствуют спецификации оригинального оборудования, очевидно, что место расположения шасси было повреждено (изогнута стойка, деформирована опора стойки, изогнут нижний рычаг управления и т. Д.).

РАДИУС СКРЕБА

Радиус очистки представляет собой «точку поворота», создаваемую силой нагрузки и осью поворота.Если смотреть спереди автомобиля, это определяется путем рассмотрения расстояния между центром протектора переднего колеса и воображаемой линией SAI при измерении на поверхности дороги.

Поскольку эти две линии в конечном итоге пересекаются, нас действительно интересует именно эта точка пересечения.

* Когда две линии пересекаются точно на поверхности дороги, результирующее условие — нулевое скраб.

* Когда линии пересекаются над поверхностью дороги, результатом является отрицательная чистота.

* Когда линии пересекаются под поверхностью дороги, результатом является положительная чистка.

Чрезмерно отрицательный радиус скребка потребует большего усилия рулевого управления, в то время как чрезмерный положительный радиус скребка (когда центр протектора существенно смещается дальше наружу) может не только повлиять на управляемость и легкость рулевого управления, но и вызвать перенапряжение колесных подшипников.

В большинстве случаев подвеска с коротким / длинным рычагом (верхний и нижний рычаги управления, где нижний рычаг длиннее) будет иметь положительный радиус чистки.

Передняя подвеска со стойками Макферсон обычно имеет отрицательный радиус скребка, который помогает свести к минимуму «крутящий момент», характерный для автомобилей с передним приводом. При управлении по крутящему моменту передние колеса имеют тенденцию тянуть в одном направлении при резком ускорении, особенно при взлете с места.

[PAGEBREAK]

GEOMETRIC CENTERLINE

Это линия, проведенная от центра задней оси к центру передней оси, если смотреть сверху на автомобиль.

ТЯГА И УГОЛ УПОРЫ

Линия тяги представляет собой прямое направление колес задней оси, если смотреть сверху. Это направление, в которое направлена ​​задняя ось. Не путать с геометрической центральной линией, линия тяги эффективно разделяет схождение левого и правого заднего колеса. Линия тяги может следовать или не совпадать с геометрической осевой линией.

Угол тяги определяется как разница между геометрической осевой линией и линией тяги, измеренная в градусах.Если угол тяги направлен вправо, это положительный угол тяги. Если он идет влево, это отрицательный угол тяги.

ЦЕНТРАЛЬНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Осевое рулевое управление — это просто термин, обозначающий «прямое и ровное» положение часов на рулевом колесе, когда автомобиль движется по прямой. Если рулевое колесо не отцентрировано, это может указывать на возможное отклонение угла тяги.

ТИПЫ ВЫРАВНИВАНИЯ КОЛЕС

Старый двухколесный подход с геометрической осевой линией, на мой взгляд, является устаревшей процедурой центровки, потому что он не принимает во внимание положение задних колес.По сути, это просто неэффективно, потому что игнорирует направление тяги задней оси.

Гораздо более эффективный метод — это выравнивание по линии тяги или углу тяги, которая учитывает фактическое положение и направление задних колес. Это позволяет регулировать углы наклона передних колес относительно углов задних колес независимо от геометрической центральной линии.

Если рассматриваемое транспортное средство оснащено регулировкой схождения задних колес, мы можем добиться оптимального выравнивания колес, используя полный четырехколесный подход, обращаясь к и отрегулировав угол тяги транспортного средства как можно ближе к нулю.

Если угол тяги не равен нулю, это может способствовать слежению за автомобилем (изогнутое тело относительно направления движения), повышенному износу шин и неравномерному повороту влево / вправо. Полное выравнивание четырех колес позволяет регулировать и, надеюсь, исправить угол тяги задней оси, что позволяет регулировать передние колеса параллельно задним колесам.

Если автомобиль не позволяет регулировать угол наклона задних колес, воспользуйтесь подходом выравнивания линии тяги четырех колес. Если автомобиль позволяет регулировать углы наклона задних колес, выполните «полное» выравнивание всех четырех колес.

[PAGEBREAK]

НЕ ПРОПУСТИТЕ ЯВНОЕ!

Лучшее оборудование для регулировки углов установки колес в сочетании с самыми лучшими намерениями может оказаться напрасным, если вы сначала не проверите дорожный просвет автомобиля; состояние ступичных подшипников, шаровых опор и рулевых тяг; и накачивание шин.

Изношенные и неаккуратные шарнирные соединения позволят углам колес измениться от их отрегулированного статического положения на выравнивающей стойке после того, как автомобиль съехал со стойки и выехал на дорогу.Если высота подвески неравномерна из-за изношенных или поврежденных пружин, вы не сможете добиться правильной регулировки углов установки колес. Если высота подвески была изменена намеренно (занижена или поднята), используйте только технические характеристики оригинального оборудования в качестве ориентира, так как вы не сможете полностью им соответствовать.

Регулировка схождения пальцев проста и всегда должна обеспечивать достаточный диапазон, чтобы соответствовать спецификациям оригинального производителя. Старайтесь, чтобы ролик и развал были как можно ближе к спецификации, что может потребовать использования дополнительных приспособлений для регулировки.

Наконец, всегда проверяйте давление в шинах перед попыткой регулировки углов установки колес, поскольку изменения накачивания приводят к изменениям расстояния между осевой линией оси и землей, что влияет на углы поворота колес.

ИЗМЕНЕНИЕ ВЫСОТЫ ПОДВЕСКИ: требуется повторная центровка колес

Важно отметить, что всякий раз, когда автомобиль опускается или поднимается, колеса необходимо повторно выровнять. Побочным продуктом изменения высоты подвески является немедленное изменение угла развала, кастера и схождения.

Если подвеска поднята, развал, вероятно, сместится в положительную сторону, ролик будет двигаться в отрицательную сторону, а носок будет либо входить, либо выходить, в зависимости от расположения рулевых рычагов (рулевой рычаг может быть расположен впереди). от центра ступицы или сзади от центра ступицы, в зависимости от того, где автопроизводитель установил рулевую рейку или рычаг рулевого механизма).

Если автомобиль опускается, развал будет отрицательным, колесико — положительным, а схождение изменится, как отмечалось ранее.

Как отрегулировать изгиб, зацеп и кастер на горизонтальной позиции

В SuperATV мы делаем все наши А-образные и радиусные рычаги регулируемыми. Это дает вам полный контроль над развалом, носком и кастом вашей машины. Но почему это должно вас волновать? Какой смысл регулировать подвеску за пределами заводских спецификаций?

Давайте посмотрим, что такое развал, зацеп и кастер, как вы можете их отрегулировать и почему вы можете захотеть это сделать.

Что такое развал?

Развал — это наклон шин внутрь или наружу, если смотреть спереди машины.Неправильный развал может действительно испортить вашу поездку, как с точки зрения ощущений от вождения, так и с точки зрения фактических поломок из-за плохого сцепления с дорогой.

Так в чем разница между дерьмовым развалом и желаемым развалом? Давайте взглянем.

И нулевой, и отрицательный развал могут быть полезны в зависимости от вашего стиля езды. Избегайте положительного развала колес, потому что все, для чего он нужен, — это износ шин, ступичных подшипников и других деталей.
Изображение предоставлено SuperATV

Нулевой развал

Нулевой развал — это то, что вы можете назвать развалом по умолчанию.Это хорошая отправная точка для типичного гонщика.

При нулевом развале ваши шины поднимаются и опускаются прямо, когда машина стоит на земле. В большинстве случаев это дает хорошее сцепление с дорогой. Такой развал вам нужен, если вы используете Ranger или аналогичный бок о бок для работы или планируете использовать его относительно медленно для большинства поездок.

Однако, как только вы начинаете набирать скорость на трассе, нулевой развал начинает сдерживать вас, а не помогать.

Отрицательный развал

Отрицательный развал — это когда верхняя часть шины наклоняется к центру автомобиля.А наличие 2 или 3 градусов отрицательного развала очень помогает с сцеплением на поворотах.

Вот почему: когда вы делаете быстрый поворот, нижняя часть ваших внешних колес втягивается в сторону машины. Если у вас нулевой развал, это натяжение заставляет вас ездить по внешнему краю шины во время поворота, что дает вам гораздо меньше тяги.

Если у вас есть отрицательный развал на пару градусов, при повороте шина натягивается так, что днище прилегает к земле во время поворота, что дает вам максимальный контакт с землей и большее сцепление с дорогой, когда вам это больше всего нужно.

Для высокопроизводительных машин и езды на высоких скоростях отрицательный развал — лучший выбор.

Вы также можете получить отрицательный развал, если увеличите вес своей машины за счет охладителя, дополнительного водителя или дополнительных принадлежностей, таких как кожухи кабины и усиленные каркасы. Так что имейте это в виду, если вам не нужен отрицательный развал.

Положительный развал

Положительный развал означает, что верхняя часть ваших шин отклоняется от машины.

Вам не нужен положительный развал.Вы можете думать о своем UTV как о кузене сельскохозяйственного трактора (некоторые из вас все-таки ставят на него тракторные шины), но все, что делает положительный развал, снижает тягу и приводит к неравномерному износу шин.

Положительный развал достигается естественным образом, когда вы поднимаете машину, а иногда и при обновлении амортизаторов. Главное, что вы должны знать, это то, что вы этого не хотите.

Как отрегулировать развал?

Первое, что вам понадобится, это набор регулируемых А-образных рычагов и, возможно, радиусных рычагов в зависимости от вашей марки и модели.Ваши стандартные А-образные рычаги не подходят — они не регулируются. К счастью, найти регулируемые детали нетрудно. Все А-образные и радиусные рычаги SuperATV регулируются, как и многие другие запчасти подвески.

Наши А-образные рычаги прямо из коробки настроены в соответствии со спецификациями OEM, поэтому, если вы ищете OEM-развал, вам уже хорошо. При регулировке помните, что вес водителя естественным образом создает небольшой отрицательный развал. Это не всегда заметно, но некоторые предпочитают компенсировать это более положительным развалом.

У этого RZR отличный развал. Шины идут прямо вверх и вниз, даже когда он загружен пассажирами. Если бы этот бок о бок был настроен на прохождение поворотов на высокой скорости, ему потребовался бы немного более отрицательный развал.
Фото SuperATV

1. Проверьте свой текущий развал.

Когда ваша машина стоит на земле и все ваши шины накачаны до одинакового давления, возьмите Т-образный угольник плотника и прижмите его к краю шины. Это быстро скажет вам, есть ли у вас положительный (наклон верхней части), отрицательный (наклон верхней части) или нулевой развал.Вы также сможете сказать, каким образом вам нужно внести изменения. Если вы используете угловой датчик, вы будете знать, на сколько градусов нужно входить или выходить.

2. Отрегулируйте А-образные и радиальные рычаги

Поднимите машину и снимите только нижние А-образные рычаги. Нижние А-образные рычаги SuperATV имеют регулируемые поворотные блоки.

Ослабьте контргайки на поворотных блоках, чтобы их можно было вкручивать или выкручивать. Если вам нужен более отрицательный развал, вытяните их. Если вам нужен более положительный развал, проденьте их.

Два полных оборота поворотного блока изменяют ваш развал примерно на 1 градус. Для прохождения поворотов на высокой скорости мы рекомендуем около 2 градусов отрицательного развала.

Радиусные рычаги работают аналогично. Большинство стандартных и неоригинальных радиальных рычагов имеют встроенную регулировку. Мы рекомендуем отрегулировать нижние рычаги, чтобы настроить развал.

3. Установите на место нижние А-образные и радиальные рычаги

Прежде чем приступить к измерению нового развала, поставьте машину на землю и покатайте ее вперед и назад. Это стабилизирует подвеску и покажет вам, каким будет ваш истинный развал.

Повторяйте эти шаги до тех пор, пока не получите желаемый развал, а затем совершите вращение!

Мега быстрый способ регулировки развала колес:

Держите машину на подъемнике и выполняйте регулировки и измерения, пока она еще находится в воздухе. Просто имейте в виду, что с полной подвеской у вас будет положительный развал примерно на 2 градуса больше, чем на земле.

Удерживая его в приподнятом положении, вы можете поднять нижние А-образные рычаги с помощью только болтов, чтобы быстро регулировать и легко проверять.Единственным недостатком является то, что вы все равно не узнаете, получили ли вы его именно так, как хотели, пока не поставите машину на землю.

Что такое носок?

Носок — это направление, в котором указывают передние колеса. Если они указывают, то они в упор. Если они указывают на машину, значит, они сносятся. Носок контролируется рулевыми тягами.

Слишком большое схождение или схождение может привести к значительному износу ваших деталей, а также затруднить обращение с ними. Это может привести к выходу из строя наконечника рулевой тяги, поломке ступичного подшипника и другим проблемам.

У каждого бок о бок разные требования к носку. Обычно они приходят с завода с небольшим зацепом. Обычно нет веских причин отклоняться от заводских настроек, но если вы меняете детали подвески или долгое время не проверяли зацеп, возможно, вы нарушили центровку.

Toe легко регулируется и важен для максимальной производительности. Слишком далеко, и ваша передняя часть будет втягиваться, когда колеса будут пытаться разъединиться. Слишком далеко, и ваш фронт будет толкаться вверх, когда они будут пытаться соединиться.Не говоря уже о том, что плохой палец вредит вашим шинам и компонентам.
Изображение предоставлено SuperATV

Как отрегулировать носок?

1. Проверьте шины и настройте пространство.

Убедитесь, что обе шины накачаны одинаковым давлением, затем припаркуйте передние колеса на гладкой поверхности, чтобы упростить регулировку. Вы можете использовать картон, пластиковый лист или что-нибудь подобное. На этом этапе вам понадобится помощник или инструмент, чтобы держать руль прямо.

2. Отрегулируйте рулевую тягу, чтобы совместить передние шины с задними шинами

Ослабьте контргайки на рулевой тяге и поверните ее вручную или с помощью гаечного ключа, если необходимо, чтобы нарезать или откручивать оба конца рулевой тяги одновременно.Если при повороте вы смотрите вниз на сторону шины, вы можете совместить край передних колес с задними, чтобы они были направлены прямо вперед.

Ключевым моментом является наличие правильного носка на таком транспортном средстве, как Bad Blood. Если у ваших колес слишком большой схождение или схождение, ваша подвеска не будет работать должным образом.
Фото SuperATV

3. Убедитесь, что ваши передние колеса параллельны

После того, как вы выпрямите оба колеса, возьмите рулетку и измерьте расстояние между осями на обеих ваших шинах.Если вы получаете одинаковые размеры, измеряя переднюю и заднюю часть шин, вы знаете, что они идеально выровнены друг с другом. Убедитесь, что вы катите машину вперед и назад, чтобы установить ее между каждой регулировкой.

4. Отрегулируйте схождение или схождение по мере необходимости

Когда вы убедились, что они оба указывают в одном направлении, и это направление идет прямо, вы можете при желании подправить палец. Разные машины созданы для разного схождения и схождения, поэтому вам нужно будет либо взглянуть на свой заводской схождение, либо немного поэкспериментировать.Восьмой дюйм внутрь или наружу — это все, что вам нужно. Вы можете определить, находится ли ваш носок слишком далеко, потому что из-за этого подвеска поднимает переднюю часть во время движения. Если он будет слишком далеко, он потянет переднюю часть вниз.

Что такое заклинатель?

Если вы представите себе невидимую линию, соединяющую шаровые шарниры на ступице, это ваша ось рулевого управления. Наклон вашей оси поворота — это ваш ролик. Хороший заклинатель дает вам отличный контроль. Из-за плохого заклинания ваша рулевая рейка может казаться забитой камнями, или она будет казаться такой непостоянной, что будет трудно удерживать контроль.

Обычно вам не нужно возиться с колесиком, но если вы приобретете шины большего размера или просто хотите отрегулировать каждый аспект своей машины, вам стоит взглянуть на это.

Основной причиной плохого ролика являются шины большего размера, и вот почему:

Ролик — это угол наклона вашей оси поворота. Обычно вам не о чем беспокоиться, если только вы не приобретете большие шины и не сделаете серьезные модификации. Если вы это сделаете, регулировка колесика может улучшить ваше управление и сделать его более стабильным.
Изображение предоставлено SuperATV

Большая проблема с шинами

Верхние и нижние шаровые шарниры вашего автомобиля никогда не находятся прямо вверх и вниз.Верх всегда на несколько дюймов позади нижнего. Это очень важно, потому что это означает, что когда вы поворачиваете, ваша точка поворота немного впереди пятна контакта шины (той части шины, которая фактически касается земли).

Это заставляет землю тянуть колесо назад, а колеса опрокидываются при повороте. Вот почему ваши шины распрямляются, когда вы отпускаете руль.

Угол между осью рулевого управления и пятном контакта больше всего определяет манеру управления автомобилем.Если ваша ось поворота более плоская, вашим колесам будет труднее поворачиваться, но вы будете более устойчивы. Если он будет более прямым вверх и вниз, будет легче повернуть, что потребует от водителя большей работы, чтобы поддерживать устойчивость. Шины большего размера действительно выводят его из строя.

Шины большего размера увеличивают расстояние между пятном контакта и осью поворота, что затрудняет поворот колес. Так что, когда вы установили на своей машине какие-то огромные 40-дюймовые шины, возможно, их сложнее поворачивать не только из-за веса, но и из-за вашего ролика.

Как отрегулировать ролик?

Даже с большими шинами вам следует беспокоиться о своем изгибе и носке, прежде чем беспокоиться о колесе. Это последнее, о чем вам нужно беспокоиться при настройке выравнивания.

1. Проверьте свои шины

Убедитесь, что обе шины накачаны одинаковым давлением, затем поднимите машину.

Если вы чувствуете, что с таким большим автомобилем, как этот 4-местный RZR, слишком сложно управлять, вам может помочь регулировка ролика. Только будьте осторожны, вы можете легко усугубить ситуацию, если переусердствуете.
Фото SuperATV

2. Снимите нижние поперечные рычаги SuperATV

Вам необходимо снять нижние поперечные рычаги для регулировки. SuperATV всегда размещает регулируемые шарнирные блоки на нижних рычагах. Другие бренды могут иметь свои настройки в другом месте.

3. Отрегулируйте поворотные блоки

Закрутите передний или задний поворотный блок на 1 или 2 оборота. Ввинчивание переднего или заднего шарнирного блока сделает вашу ось поворота более плоской и даст вам большую устойчивость.В противном случае ваша ось поворота будет более прямой вверх и вниз, что упростит управление. Несколько градусов имеют огромное значение, поэтому начните с небольших изменений. Убедитесь, что у обеих сторон одинаковые ролики.

4. Регулировка подвески

Установите на место нижние А-образные рычаги и покачивайте машину вперед и назад, чтобы отрегулировать подвеску.

5. Test It

Проведите тест-драйв! Трудно сказать, на что именно вы должны его настроить — все машины разные и ощущаются по-разному.Так что управляйте им, смотрите, как он себя чувствует, и вносите больше изменений по мере необходимости.

Настройтесь!

Правильная регулировка всего обеспечивает более плавную езду, лучший контроль и более длительный срок службы компонентов. Так что не пропустите! Следите за изменениями центровки, чтобы своевременно обслуживать машину. А если выравнивание не выполнено, убедитесь, что шаровые опоры, наконечники рулевых тяг или другие компоненты подвески не изношены.

Суть: держите все в тонусе и хорошо прокатитесь!

Настройки центровки: развала колес и роликов

Настройки выравнивания

Следующие настройки зависят от предполагаемого использования вашего автомобиля и рекомендаций производителя.

Что означает Камбер?

Развал

играет важную роль в прохождении поворотов и устойчивости. Теперь, чтобы продемонстрировать вам, вам нужно будет использовать ноги, чтобы лучше понять изгиб. Давайте начнем.

Вставай. Нет, правда, вставай. Теперь перенесите весь свой вес на внешнюю сторону обеих стоп. Это то, что называется «положительный развал». Теперь сделайте обратное и перенесите весь свой вес на внутреннюю сторону ступней.Это отрицательный развал. Положительный развал — это стабильность, в то время как отрицательный развал — обычное дело для высокопроизводительных автомобилей, требующих лучшего прохождения поворотов.

Быстрый факт: Хотя некоторый положительный или отрицательный развал — это хорошо, слишком много того и другого — плохо.

Чем различается развал для разных типов транспортных средств?

Все автомобили разные: очевидный факт, имеющий важное значение.В то время как положительный развал используется для улучшения качества езды и устойчивости автомобиля, высокопроизводительным автомобилям может потребоваться лучшая проходимость на поворотах. В любом случае, у производителя вашего автомобиля есть точные углы для этой настройки. Мы будем использовать эти углы, чтобы правильно выровнять развал колес.

Как подвеска влияет на развал?

Часть вашей подвески имеет эти штуки, называемые резиновыми втулками. Да, у этой части забавное название, но важность ее не до смеха.Втулки со временем могут сломаться, что приведет к чрезмерному смещению подвески. Эта дополнительная гибкость приводит к ухудшению характеристик поворота и ускоренному и неравномерному износу шин.

Проблемы с выравниванием? Вернемся к узкому и прямому пути.

Что делает заклинатель для выравнивания?

Все о прямых линиях с колесиком. Взгляните на велосипед. Поверьте, это лучший способ понять настройку заклинателя.Колесо — это причина того, что ваш велосипед едет по прямой даже после того, как вы убираете руки с руля. Это потому, что передний вал на вашем велосипеде имеет встроенный передний угол (ролик).

Ролик вашего автомобиля работает точно так же. Когда ваша машина едет прямо по дороге с небольшой управляемостью с вашей стороны, это связано с настройками колесика. Если вы едете по прямой дороге, но начинаете съезжать в сторону, это значит, что ваш заклинатель выключен.Мы вас всех починим и настроим.

Что заклинатель дает вашему мировоззрению?

  • Курсовая устойчивость: Способность оставаться на прямом курсе с минимальными усилиями или без них.
  • Возможность возврата После поворота рулевое колесо возвращается в положение «прямо вперед». Вы можете поблагодарить заклинателя за это.

Меняются ли настройки ролика для разных типов транспортных средств?

Без сомнения.Угол поворота определяется конструкцией подвески вашего автомобиля и предполагаемым использованием автомобиля. Если вы едете на высокой скорости и с высокими характеристиками, вашему спортивному автомобилю потребуется больше колес, чтобы лучше управляться на прямой и при выходе из поворота. Мы можем получить здесь врум?

Можете ли вы самостоятельно обнаружить проблему с роликом?

Иногда. Самый очевидный и простой признак для обнаружения — это если вы чувствуете, что ваш автомобиль тянется в сторону.Это может означать, что ваше выравнивание требует корректировки. Но для уверенности принесите его нам и давайте взглянем.

Краткий факт: Отрицательные настройки ролика чаще встречались в автомобилях без гидроусилителя руля. Это может быть раньше вашего времени, но пытливые умы хотят знать.

Что означает «схождение внутрь» или «схождение наружу»?

Теперь, чтобы полностью оценить и понять этот угол выравнивания, вам нужно будет ходить, как пингвин.Теперь расставьте ноги. Это считается «носком». Хорошо, теперь направьте их внутрь. Это «нога в ногу». Довольно просто. Примените это положение к вашим передним и задним колесам, и теперь вы мастер выравнивания схождения. Продемонстрируйте свои новые знания своим друзьям.

Понимание важности «полного пальца стопы».

Общий зацеп должен быть равен нулю или близок к нулю во время круиза. Отсутствие полного схождения может привести к сильному износу шин.Видите ли, правильная настройка носка делает возможным наименьшее сопротивление при вращении ваших шин. Если общее схождение не в порядке, вы столкнетесь с неравномерным износом внешней или внутренней части ваших шин в зависимости от того, какое схождение вашего автомобиля находится под угрозой.

Знаете ли вы? Проблемы с носком — основная причина большинства проблем с шинами и их износа. Признаки нарушения выравнивания пальцев легко не заметить. Выполнение выравнивания в соответствии с рекомендациями (прибл.каждые 6000 миль) поможет защитить ваши инвестиции в шины в долгосрочной перспективе. Меньше замены шин, больше денег в кармане.

Готовы к идеальному выравниванию? И мы тоже.

Воспользуйтесь нашей услугой по пожизненной центровке.

Что такое носок? (Эффекты схождения и схождения)

Последнее обновление 24 ноября 2020 г.

Автомобильные технологии продолжают совершенствоваться, позволяя людям пользоваться динамическими системами и управляемостью в автомобиле, такими как улучшение угла схождения.Но вы можете спросить: «Что такое палец?»

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Что такое носок?

Схождение или схождение — это когда колеса автомобиля указывают вправо или влево под асимметричным углом. Схождение, также известное как положительное схождение, относится к наклону передних колес по направлению к центральной линии автомобиля, а схождение или отрицательное схождение — это когда задние колеса наклоняются наружу от центральной линии автомобиля.

Схождение — один из трех основных параметров конфигурации центровки в автомобиле.Это базовая настройка, которая оказывает значительное влияние на курсовую устойчивость автомобиля и угол износа шин. Он также меняется в зависимости от скорости автомобиля.

Отслеживание выражается в долях дюйма или градусов и используется для регулировки управляемости транспортного средства и подвески втулки, а также для продления срока службы шин.

К значительным признакам плохой центровки относится наличие плоского протектора с одной стороны и острого с другой, а также потенциально неустойчивое и шумное рулевое колесо.

А как насчет развала и кастера?

В конечном счете, правильный баланс схождения, развала и кастера увеличивает производительность вашего автомобиля и продлевает срок службы шин, тормозов и подвески.

Подвеска автомобиля измеряется тремя способами и по разным осям. Каждое из этих измерений влияет на другие, поэтому, если вы измените один из углов, вы должны немедленно повторно измерить другие и проверить компоненты подвески.

Схождение — это острие передних колес, если смотреть на автомобиль сверху.«Схождение» относится к передней кромке шин, повернутой к центру автомобиля, как если бы автомобиль был «косолапым». «Схождение» относится к шинам, направленным наружу от центра автомобиля.

Развал влияет на износ шин и управляемость автомобиля. Большинство автомобилей имеют небольшой отрицательный развал, но в некоторых случаях более подходит положительный развал.

Наконец, ролик измеряет нижнее положение поворота относительно верхнего положения поворота, также известное как угол оси поворота.Этот угол влияет на устойчивость рулевого управления, когда ваш автомобиль движется по прямой.

См. Также: Что такое развал? и что такое Кастер?

Эффекты схождения

Кредит

Эффекты схождения в основном предусмотрены для автомобилей с задним приводом, грузовиков и внедорожников, так как это обеспечивает лучшую устойчивость на прямой. Обратной стороной является то, что реакция на поворот немного более медленная.

При прохождении крутого поворота схождение меняется на схождение, чтобы уменьшить царапание шины, потому что внутреннее колесо поворачивается через небольшой интервал по сравнению с внешним колесом.

В большинстве автомобилей с задним приводом используется положительное схождение, чтобы шины могли двигаться надлежащим образом и компенсировать движение назад, вызванное сопротивлением качению шин.

Когда у транспортного средства много схождений, внешние края шин быстро изнашиваются; таким образом, схождение требуется лишь в небольшом количестве, чтобы позволить автомобилю получить большую устойчивость и компенсировать небольшие изменения в геометрии и высоте подвески.

Эффекты схождения

Эффекты схождения в основном встречаются в гоночных автомобилях, поскольку им требуется очень отзывчивая система рулевого управления.Придете ли вы на мероприятие на небольшом местном гоночном треке или на Нюрбургринге, многие машины будут настроены с определенным запасом хода.

Большинство полноприводных автомобилей оснащено системами схождения, которые помогают быстро и без усилий реагировать на рулевое управление.

Регулировка схождения на переднеприводных автомобилях делает передние шины более прочными и увеличивает сцепление с дорогой, что способствует ускорению. Однако расстояние между колесами уменьшается из-за повышенного давления на резину.

Когда автомобиль собирается двигаться или движется по неровной дороге, колеса с передним носком помогают автомобилю достичь курсовой устойчивости.Они обеспечивают естественную устойчивость рулевого колеса, когда водитель собирается повернуть.

В переднеприводных автомобилях используется отрицательное схождение, чтобы избежать движения вперед и позволить шинам двигаться бок о бок с относительно хорошей скоростью.

Чрезмерное схождение может привести к быстрому износу внутренних краев шин, проблемам с торможением и недостаточной поворачиваемостью.

Как регулируется зацеп?

Схождение и схождение в основном влияют на геометрию рулевого управления и срок службы шин транспортных средств.

Поскольку существуют разные модели автомобилей, в некоторых автомобилях схождение передних и задних колес регулируется. Для автомобилей, которые не регулируются сзади, механик поместит инструмент на все четыре колеса, чтобы проверить схождение и отслеживание, а также отрегулировать с переднего колеса.

Неправильная установка схождения приведет к неправильному углу тяги, затруднениям при повороте или прохождении крутых поворотов, а также проблемам с устойчивостью на прямой на высокой скорости.

Угол тяги определяется как воображаемая линия, проведенная перпендикулярно от задней части к средней линии оси.Он сравнивает и подтверждает, что задняя ось параллельна передней оси и что обе стороны колесной базы равны.

Перед изменением настроек схождения для управления управляемостью имейте в виду, что настройки схождения повлияют на управляемость вашего автомобиля, особенно в более влажные и холодные месяцы. Кроме того, чрезмерная регулировка схождения может привести к потере устойчивости вашего автомобиля при движении по неровной дороге или при проезде по лужам.

Связано: Средняя стоимость центровки колес

Схождение и схождение различаются в зависимости от типа транспортного средства.Легковые автомобили, скорее всего, будут иметь настройку схождения (положительное схождение) — больше внимания уделяется устойчивости на прямой. Кроме того, рулевое управление в основном рассматривается в гоночных автомобилях, оснащенных настройкой схождения (отрицательное схождение).

Мы надеемся, что эта статья адекватно ответила на вопрос «Что такое палец?»

Если вы водитель, который предпочитает небольшой схождение или схождение, важно отметить, что небольшая или неправильная регулировка схождения приведет к неравномерному износу шин в течение короткого времени.

Следите за тем, чтобы выравнивание схождения пальцев вашего автомобиля производилось регулярно и правильно в квалифицированной и опытной мастерской по ремонту автомобилей, чтобы гарантировать вам плавное и безопасное вождение.

Шины 101 при растяжении, регулировке и неравномерном износе транспортных средств :: Сервисная служба Souza

Мы все время говорим с людьми, которые думают, что, поскольку их машина не тянет с одной стороны на другую, она должна быть выровнена. К сожалению, это ненадежный тест. У транспортного средства может быть тяга и изнашиваться шины, или он может ехать идеально прямо и изнашивать шины в спешке.В этой статье мы обсудим общие причины тяги автомобиля — выравнивание или иное. Для этого разделим эту статью на три части:

  • Регулировка и тяга автомобиля
  • Неравномерный износ и тяга автомобиля
  • Другие причины тяги автомобиля

Выравнивание и тяга автомобиля

Тяга автомобиля может быть вызвана несоосностью, но также может быть вызвана неравномерным износом шин, заниженной шиной с одной стороны или расслоением шины.В этой статье мы будем возвращаться к выравниванию и конкретным видам неравномерного износа, которые оно вызывает, но в этом разделе мы имеем дело с тяговым усилием транспортного средства и постараемся объяснить наше вступительное заявление.

Выравнивание

имеет три основных параметра: развал, поворот и схождение.

Развал — это наклон шины сверху вниз. Если шина наклоняется вверху (по направлению к автомобилю), она имеет «отрицательный» развал. Если он наклоняется вверху (в сторону от автомобиля), он имеет «положительный» развал.Типичный развал на современных автомобилях составляет от 0 до 2 градусов отрицательного (вверху), в то время как во многих классических автомобилях (от 50 до 70) используется положительный развал от 0 до 1 градуса (вверху). Изгиб может вызвать тягу, но не потому, что он крайне отрицательный или положительный, а потому, что он различается от стороны к стороне. Если причиной вашего тяги является развал, он всегда будет тянуть в сторону с большим развалом (от отрицательного к положительному). Если у вашего автомобиля отрицательный развал 0,5 градуса с одной стороны и отрицательный развал 1 градус с другой стороны, он будет тянуть до.Сторона 5 градусов (так как -5 больше -1). Или, если у него положительный развал на 1 градус с одной стороны и положительный развал 0,5 градуса с другой, он будет тянуть до 1 градуса (поскольку 1 больше 0,5). Тем не менее, разница в разгибе из стороны в сторону не приведет к износу шин, только экстремальный развал, отрицательный или положительный, вызовет износ шин, но этот износ будет относительно медленным.

Caster немного сложнее объяснить, но он связан с углом между шарнирами или на тележке с распоркой от верха стойки до нижнего шарнира.Вы можете представить этот угол как вилку велосипеда. Велосипедные вилки наклонены вперед внизу (или к автомобилю вверху), что является «положительным» колесиком. Положительный кастер — это то, что позволяет вам ездить на велосипеде без рук. То же самое и с четырехколесными автомобилями. Если у вас недостаточно положительного ролика (вилка слишком мало наклонена вперед), машина будет блуждать и чувствовать себя нестабильно. Если у вас слишком много положительного заклинателя, машину будет труднее повернуть. Однако, как и в случае с развалом, тяговое усилие автомобиля вызвано не слишком большим или слишком маленьким колесиком, а боковым дисбалансом.Насколько нам известно, все четырехколесные автомобили спроектированы с положительным роликом (вилка направлена ​​вперед внизу). Итак, мы говорим о более-менее позитивном заклинателе. Изгиб может тянуться к положительному положению (больший наклон вверху), но заклинатель будет тянуться к отрицательному или меньшему количеству заклинателя. Итак, если вы думаете о двух передних колесах как о паре велосипедных вилок, разнесенных на расстоянии, более положительный поворот на одной стороне будет означать, что одна из вилок «велосипеда» была дальше вперед, чем другая (хотя это на самом деле просто угол, измеряемый в десятых градусах).Таким образом, автомобиль будет тянуть в сторону с «вилкой» дальше назад. Опять же, заклинание, как и изгиб, может вызывать натяжение, но заклинание редко вызывает большой износ. (Примечание: самоустанавливающееся колесо имеет значение только для вращающихся колес, поэтому, если у вашего автомобиля нет рулевого управления задними колесами, его можно будет регулировать только спереди.)

Toe in просто как звучит. Если вы смотрите вниз на свои ступни, и ваши пальцы ног находятся дальше, чем ваши пятки, это имитирует «носок наружу», если пальцы ног находятся дальше, чем ваши пятки (косолапость), что имитирует «палец внутрь».Очевидно, у вас могут быть даже пятки и пальцы ног (ноль зацепа) или один указывающий и один внутрь. Однако, даже если один находится внутри, а другой нет, вы просто поверните рулевое колесо, чтобы ехать прямо по дороге. Таким образом, схождение (или наружу, или и то и другое) определенно может сделать ваше рулевое колесо кривым при движении по прямой, но почти никогда не вызывает тяги. С другой стороны, хотя это может и не вызывать тяги, это единственная главная причина преждевременного износа шин. При достаточной погрешности в носке ваши шины могут изнашиваться в очень большой спешке, худшее, что мы видели, — это 3 дня на новых шинах! И 5000 миль на новых шинах вовсе не редкость, даже если автомобиль может идеально двигаться по дороге!

Итак: развал и кастинг заставят ваш автомобиль тянуть, если они неровные, но вызовут небольшой износ шин, а схождение не заставит ваш автомобиль тянуть, но может вызвать чрезвычайно быстрый износ шин.Вот почему ваш автомобиль может тянуть и не изнашивать шины, или он может ехать по прямой и в спешке разрушить их!

Неравномерный износ и тяговое усилие автомобиля

Мы должны предварить это, сказав, что наиболее неравномерный износ вызван несоосностью. Однако, если вы выровняете автомобиль, а шины по-прежнему имеют неравномерный износ, автомобиль часто будет тянуть. Это одна из причин, по которой необходимо различать натяжение, вызванное износом, и натяжение, вызванное выравниванием. Конечно, выравнивание могло вызвать износ, но тогда износ может вызвать натяжение.

Существует два основных типа неравномерного износа, из-за которых автомобиль может тянуть: задирание и односторонний износ. «Купирование» — это термин для рисунка износа, когда блоки протектора по окружности шины имеют высокие и низкие точки. Один тип коробления может быть вызван перекосом задних колес переднеприводных автомобилей. Другой, более распространенный тип купирования — это норма для передних колес с полным приводом и некоторых коммерческих автомобилей. Второй тип также встречается на некоторых легковых автомобилях, но встречается реже.В любом случае этот тип износа определенно может привести к буксировке автомобиля. В большинстве случаев единственное, что можно сделать для этого типа износа, — это оставить шины вращенными. Конечно, это тоже может вызвать тряску, но это уже другая статья.

Другой распространенный тип износа, который может вызвать натяжение, — это износ с одной стороны. Это вызвано выравниванием или заложено в конструкции автомобиля. То, что здесь происходит, похоже на то, что происходит, когда вы катите стаканчик из пенополистирола по земле, он катится по кругу.В этом случае, если это не внутренняя проблема конструкции, выравнивание необходимо для устранения проблемы износа. Однако выравнивание транспортного средства только предохранит шины от ухудшения, если вы не замените шины или не поверните их назад, транспортное средство все еще может тянуть после того, как оно выровнено.

Отделившаяся шина также приведет к буксировке автомобиля, если она находится спереди. Хотя технически это не неравномерный износ, на самом деле это одно и то же. Разделенная шина — это когда слои шины начинают отслаиваться или «разделяться».Есть два типа разделения: боковина и протектор. Отслоение боковины — это выпуклость сбоку, обычно идущая от обода к поверхности протектора. Это почти всегда вызвано каким-либо повреждением, а не дефектом. Это может вызвать тягу, но не всегда. Отслоение протектора обычно наблюдается только после того, как шины стареют или изнашиваются, и обычно является дефектом, но также может быть вызвано повреждением. Наиболее распространенным типом является выпуклость вдоль боковой поверхности протектора в одном месте.Когда это происходит спереди, это отталкивает автомобиль от отделенной стороны шины. (Таким образом, даже если неисправная шина находится с левой стороны, она все равно может тянуть вправо.) В качестве примечания, предупреждающим знаком для отделенной шины будет колебание автомобиля (переднее или заднее) на скорости от 15 до 20 миль в час.

Другие причины тяги автомобиля

Возможно, самая частая другая причина — это одна из низкорасположенных шин. Очевидно, протекающая шина должна быть исправлена, и это должно решить проблему. Большинство других причин тяги транспортного средства довольно неясны.Единственное, что мы видели больше нескольких раз, — это липкий тормозной суппорт. Мы даже видели, как тормозные суппорты срабатывают только тогда, когда они сильно нагреваются. Однако главный момент здесь в том, что тяга автомобиля может быть вызвана различными механическими проблемами, поэтому шины и выравнивание — не единственные причины тяги, а лишь наиболее частые.

Camber, Caster, & Toe: объяснено

Разъяснение углов колес

Изгиб, рицинус и носок

Эти названия относятся к углам, под которыми колеса транспортного средства встречаются с дорогой.Когда автомобиль производится, его колеса специально выровнены для оптимальной производительности, но со временем они могут отклониться на несколько градусов от этого стандарта. Поэтому услуга регулировки углов установки колес необходима! Регулировка углов установки колес устраняет незначительные отклонения, чтобы защитить способность автомобиля двигаться прямо, правильно поворачивать и сохранять управляемость водителя. Давайте исследуем каждый из трех углов, чтобы понять, как регулировка углов установки колес помогает вашему автомобилю!

Развал

Углы развала лучше всего видны спереди или сзади автомобиля.У положительный развал будет иметь верхнюю часть колес, выступающую над низом, как если бы они падали наружу. У отрицательный развал — наоборот. Выделена нижняя половина колес. Для оптимизации управляемости на поворотах и ​​увеличения площади контакта шины с дорогой используется отрицательный развал.

Колесо

Угол поворота связан с рулевым управлением автомобиля. Колеса поворачиваются влево или вправо вокруг оси поворота, которая никогда не бывает вертикальной.Угол поворота относится к углу оси поворота и помогает вернуть рулевое колесо в нейтральное положение после прохождения поворота.

Носок

Из всех трех углов носок наиболее чувствителен к дорожным условиям и со временем может выпадать. Угол схождения лучше всего изобразить с высоты птичьего полета. Если передние колеса обращены наружу и противоположны друг другу, это называется схождение . Напротив, схождение . Нейтральное положение лучше всего для оптимальной топливной экономичности и минимального износа шин.Но небольшой схождение лучше всего подходит для движения по прямой. Другими словами, это может помочь автомобилю противостоять незначительным движениям из-за неровностей дороги и продолжить движение по прямой.

Защитное выравнивание

Профессиональная служба регулировки углов установки колес проверяет и корректирует эти углы, чтобы улучшить общие характеристики автомобиля на прямой и на поворотах. Это также может снизить износ шин и повысить топливную экономичность! Чтобы воспользоваться преимуществами идеально выровненных колес, принесите свой автомобиль в DK Hardee Automotive сегодня!

Автор: DK Hardee Automotive, 15 мая 2019 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
