Проверка и регулировка форсунок

Проверка и регулировка форсунок

В процессе эксплуатации дизельного двигателя качество работы форсунок постепенно ухудшается вследствие снижения давления начала подъема иглы распылителя из-за ослабления рабочей пружины, закоксования или засорения отверстий распылителя, а также заедания его иглы.

Проверку и регулировку форсунок проводят непосредственно на двигателе автомобиля или на специальном оборудовании в цехе.

Предварительную проверку форсунок на двигателе проводят последовательным их отключением на работающем двигателе или по характерному звуку впрыска на неработающем двигателе. Качество работы форсунок без снятия их с двигателя проверяют также максиметром.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Максиметр представляет собой прибор, аналогичный по устройству форсунке. Он имеет микрометрическую головку со шкалой, с помощью которой устанавливают давление начала подъема иглы распылителя прибора на заданное значение до 50 МПа. Поворот микрометрической головки на один оборот изменяет давление начала подъема на 5 МПа.

Для испытания форсунку снимают с двигателя и присоединяют к штуцеру нагнетательной секции насоса через максиметр. По микрометрической головке максиметра устанавливают требуемое давление начала подъема иглы распылителя (для форсунок двигателей ЯМЭ-236 и ЯМЭ-238 оно составляет 16,5 Па). Затем ослабляют затяжку гаек остальных топливопроводов к форсункам и стартером вращают коленчатый вал двигателя.

Если впрыск топлива через максиметр и испытуемую форсунку начинается одновременно, то можно считать, что регулировка форсунки соответствует техническим требованиям. Если через форсунку топливо впрыскивается, а через максиметр нет, то давление начала подъема иглы распылителя форсунки ниже, чем требуется, и наоборот.

Рис. 1. Максиметр:
1 — игла распылителя, 2— корпус макси-метра, 3 — штуцер для присоединения трубопровода к форсунке, 4 — микрометрическая головка, 5 — установочный винт, 6 — контргайка установочного винта, 7 — стопорный винт, 8, 10 — упоры пружины, 9 — пружина, 11 — гайка крепления к штуцеру нагнетательной секции, 12 — распылитель

Рис. 2. Стенд модели 625 для проверки форсунок и плунжерных пар:
1 — топливный бак, 2 — стол, 3 — игольчатый воздушный клапан, 4 — штуцер для подключения сжатого воздуха, 5 — воздушный манометр, 6 — ванна, 7 — стакан для установки проверяемой форсунки, 8 — прибор для проверки форсунок, 9 — рычаг насоса прибора, 10 — проверяемая форсунка, 11 — манометр давления топлива в форсунках, 12 — бачок с топливом, 13 — прибор для проверки плунжерных пар, 14 — нагрузочный рычаг прибора, 15 — кран подачи топлива к приборам, 16 — кран управления, 17 — предохранительный клапан

Чтобы отрегулировать форсунку на требуемое значение давления, изменяют степень затяжки пружины регулировочным винтом.

Проверку и регулировку давления начала подъема иглы распылителя форсунки выполняют также с помощью эталонной форсунки (предварительно отрегулированной на приборе) по принципу использования максиметра. Для этого на трубопровод, подходящий к испытуемой форсунке, крепят тройник. К одному отводу тройника присоединяют испытуемую форсунку, а к другому эталонную. Дальнейшие действия с испытуемой форсункой выполняют в той же последовательности, что и при использовании максиметра.

Проверка и регулировка форсунок на специальном оборудовании позволяет выявить, не нарушена ли герметичность форсунок, а также давление начала подъема иглы распылителя, качество распыливания топлива, угол конуса струи. Для этих целей применяют стенд модели 625. Основными испытательными устройствами стенда являются два прибора, один из них предназначен для проверки технического состояния форсунок, другой— для проверки плунжерной пары насоса высокого давления на гидравлическую плотность.

Рис. 3. Прибор КП-1609А для проверки и регулировки форсунок:
1 — прозрачный сборник топлива, 2 — форсунка, 3 — маховичок крепления форсунки. 4 — бачок, 5 — манометр, 6 — корпус распределителя, 7 — запорный кран, 8 — плунжерный насос, 9 — рычаг привода насоса

Прибор для проверки форсунок представляет собой плунжерный насос с ручным приводом, который подает под большим давлением топливо к форсунке. Прибор снабжен манометром, регистрирующим давление топлива, подводимого к форсунке. При испытании форсунки на герметичность, а также при определении давления начала впрыска манометр позволяет фиксировать момент и величину падения давления.

Качество распыливания топлива форсункой оценивают визуально по характеру выхода струй топлива из отверстий распылителя форсунки, а также по четкости начала и окончания процесса впрыска.

Прибор для определения гидравлической плотности плунжерной пары работает на принципе передачи определенной механической нагрузки на плунжер нагнетательной секции. Под действием этой нагрузки плунжер опускается в гильзу. Скорость перемещения плунжера, регистрируемая секундомером, позволяет оценить степень изношенности плунжерной пары, а следовательно, и ее гидравлическую плотность.

При отсутствии стенда 625 техническое состояние форсунок можно проверить на приборе КП-1609А, который по конструкции аналогичен прибору для проверки форсунок, установленному на стенде 625.

Перед испытанием форсунок прибор проверяют на герметичность. Для этого вместо форсунки в устройство для ее крепления завертывают заглушку, открывают запорный кран и создают насосом давление около 30 МПа. Затем, включив секундомер, наблюдают за падением давления, которое не должно превышать 0,5 МПа в минуту.

При испытании форсунок на приборе КП-1609А проверяют те же параметры форсунок, что при испытании на стенде модели 625.

Герметичность форсунки проверяют на приборе, медленно завертывая регулировочный винт и поднимая давление рычагом привода насоса до 30 МПа. После того как достигнуто указанное давление, проверяют герметичность по запорному конусу и направляющей игле в распылителе, подтекание топлива из сопловых отверстий, а также в сопряжении распылителя с корпусом форсунки.

Быстрое падение давления до 25—23 МПа укажет на нарушение герметичности форсунки. Допустимое время падения давления до 23 МПа должно быть 17—45 с при кинематической вязкости дизельного топлива 3,5—6 сСт и температуре 20 °С.

Давление начала подъема иглы распылителя определяют при повышении давления топлива в приборе до 12,5 МПа с большой скоростью и далее со скоростью до 0,5 МПа в секунду. Величина давления фиксируется в момент начала впрыска топлива. В случае несоответствия давления начала впрыска техническим условиям регулируют степень затяжки пружины форсунки. При этом регулировочный винт завертывают, если давление меньше нормы, и отвертывают при большем значении.

Качество распыливания топлива проверяют на отрегулированной форсунке. Для этого закрывают кран прибора и рычагом несколько раз подкачивают топливо. Когда оно поступит в форсунку, нажимают на рычаг с интенсивностью 50—60 ходов в минуту и наблюдают за характером впрысков.

Качество распиливания Топлива при впрысках будет удовлетворительным, если при этом образуются из каждого отверстия распылителя факелы туманообразного топлива и оно равномерно распределяется по поперечному сечению конуса распылителя. Начало и конец впрыска должны быть четкими с характерным звуком отсечки. Не допускается также подтеканий топлива из распылителя после окончания впрыска.

Угол конуса струи распыливаемого топлива определяют по диаметру отпечатка струи на фильтровальной бумаге и расстоянию от нее до сопл форсунки.

Если в результате проверки и регулировки форсунки с помощью прибора КП-1609А не удается получить требуемые показатели по герметичности, давлению начала подачи или качеству распыливаемого топлива, то форсунку ремонтируют.

Читать далее: Особенности технического обслуживания системы питания двигателей автомобилей КамАЗ

Проверка и регулировка форсунок в двигателе

Проверка и регулировка форсунок в двигателе

Форсунки проверяют на герметич­ность, качество распыла топлива, давление открытия иглы. Последняя величина регулируется. В процессе длительной эксплуатации форсунок ухудшается их плотность, качество распыла и снижается давление открытия иглы.

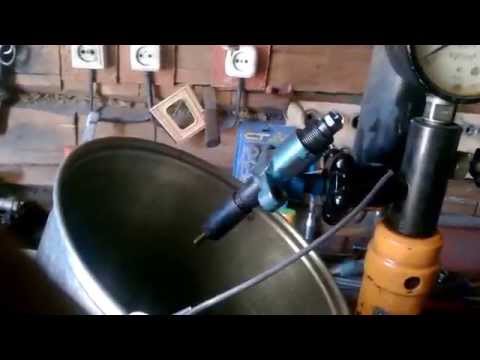

Проверку и регулировку форсунок удобнее всего производить на спе­циальном испытательном стенде (рис. 211), состоящем из насоса 4;\ контроль­ного манометра 2; вентиля 3, отключающего манометр; бачка с топливом 1; прозрачного колпака 6 и рычага для прокачки 5.

Форсунка 7 соединяется с нагнетательной магистралью насоса.

Сначала обычно проверяют давление открытия иглы. Для этого при установке рейки насоса на полную подачу медленно повышают давление, чтобы заметить по манометру давление, при котором начнется впрыск топ­лива через форсунку. Если давление отличается от величины, рекомендо­ванной инструкцией, то, изменяя затяжку пружины форсунки, восстанав­ливают нормальное давление открытия иглы.

Проверка герметичности форсунки состоит в том, что, создав насосом контрольное давление несколько меньшее, чем давление открытия иглы, при неподвижном рычаге 5 замечают время, в течение которого давление по манометру снизится на 50 или 100 кГ/см³.

Норма времени, соответствующая удовлетворительной плотности фор­сунки, устанавливается опытным путем.

Для проверки качества распыла топлива отключают манометр 2 венти­лем 3 и, резко прокачивая насос, производят впрыск топлива. При этом наблюдают, через все ли сопловые от­верстия идет впрыск, нет ли струйно­го вытекания топлива, какова тон­кость тумана, образованного впры­ском, и нет ли подтекания топлива из форсунки после впрыска.

Иногда качество распыла прове­ряют, устанавливая лист белой бума­ги на пути движения распыливаемого топлива.

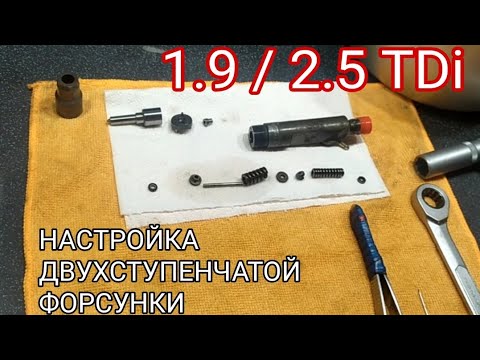

Дефектные форсунки разбирают, прочищают специальной иглой соп­ловые отверстия, промывают в чис­том топливе и осматривают детали. Поврежденные или изношенные дета­ли заменяют.

При отсутствии специального стенда для испытания форсунок их можно проверить с помощью любого исправного топливного насоса, в том числе и насосов, установленных на ди­зеле. Для этого необходимо иметь контрольный манометр на 300 кГ/см² и тройииковую трубку, позволяющую соединить насос с манометром и прове­ряемой форсункой. Методика проверки форсунок при этом та же.

При отсутствии подходящего манометра давление открытия иглы фор-, еунки можно проверить и отрегулировать с помощью максиметра или эта­лонной форсунки и тройниковой трубки (рис. 212).

В качестве эталонной форсунки используется исправная запасная фор­сунка, давление открытия иглы которой правильно отрегулировано.

Соединив с насосом эталонную 1 и проверяемую форсунку 2, медленно повышают давление топлива перед ними, наблюдая за временем начала впрыска обеими форсунками. Если впрыск начинается одновременно обеи­ми форсунками, то давление открытия иглы в проверяемой форсунке уста­новлено правильно.

Как отрегулировать насадку дождевателя — Магазин принадлежностей для дождевателей

Красивый газон — одна из самых выдающихся особенностей сада. Но простое включение спринклерной системы не поможет, если трава не получает достаточного покрытия водой или вся вода льется на тротуар.

Итак, что вы можете сделать, чтобы трава получала необходимое количество воды для роста?

Одним из решений является регулировка головок разбрызгивателей для обеспечения равномерного разбрызгивания. К счастью, регулировка спринклерных головок не является сложной задачей.

Зачем регулировать спринклерные головки?

Ваши потребности в поливе газонов неравномерны. Во-первых, участок вашего двора, находящийся под прямыми солнечными лучами, потребует больше воды, чем затененный участок. Во-вторых, некоторые части двора могут не дренироваться так хорошо, как другие, и им потребуется меньше воды.

Вот почему вам необходимо отрегулировать головки разбрызгивателей, чтобы они распределяли необходимое количество воды по всем участкам газона.

Вам также может понадобиться периодически регулировать насадку по мере изменения погоды, чтобы обеспечить адекватное покрытие газона распыленной водой.

Регулировка спринклерных головок

Шаг № 1: Определите тип спринклеров

Первым шагом в настройке ваших спринклерных головок является определение типов спринклеров, которые есть в вашей системе. Каждая разбрызгивающая головка должна быть отрегулирована по-разному.

Существует три основных типа спринклерных головок:

• Роторы с зубчатым приводом
• Разбрызгиватели выдвижные
• Спринклеры ударного действия или многотраекторные

Тип спринклерной головки	Движение спринклерной головки	Форма распыления
Ротор с зубчатым приводом	Вращается вперед и назад	Одиночный поток воды
Выдвижные спринклеры	Выдвигается, но не поворачивается при распылении.	Круговой распылитель
Ударный или многотраекторный спринклер	Распыляет в разные стороны	Многотраекторный поток

Шаг № 2.

Оцените потребность вашего газона в поливе

Определите участки газона, которые нуждаются в регулировке полива. Обратите внимание на участки с коричневой или увядшей травой. Участки с более коричневой травой нуждаются в большем потоке воды.

Также проверьте, нет ли промокших или заболоченных участков; им потребуется меньше воды.

Шаг № 3: Приобретите правильные инструменты

Rain Bird — ROTORTOOL — Инструмент для регулировки ротора

После того, как вы определились с типами разбрызгивателей на вашем участке, пришло время найти инструменты для работы.

Вот инструменты, которые вам понадобятся в зависимости от распылительной головки:

• Инструмент для регулировки форсунки ротора
• Шлицевая отвертка
• Роторная отвертка
• Шестигранный ключ

Совет для профессионалов: Производители обычно продают инструменты для регулировки, которые лучше всего подходят для их головок дождевателей. Например, если у вас спринклерная система производства Hunter, приобретите инструмент для регулировки Hunter. То же самое касается настройки системы орошения Rain Bird.

Hunter — 172000 — Инструмент для регулировки ротора, подходит для всех роторов Hunter

Зайдите в магазин запчастей для спринклеров, чтобы приобрести необходимые инструменты для регулировки ваших спринклеров.

Шаг № 4. Начните регулировку спринклерных головок

Теперь, когда у вас есть все необходимое, вы готовы приступить к регулировке спринклерных головок. Вот пошаговый процесс регулировки каждого типа спринклерной головки.

Регулировка головки роторного спринклера

Hunter — I2504 — I-25 4-дюймовый выдвижной ротор; с обратным клапаном

1. Включите систему полива и встаньте позади ротора, который хотите отрегулировать.

   Внимание! Убедитесь, что вы находитесь за разбрызгивателем и не смотрите прямо на него; в противном случае вы можете получить травму из-за давления воды, когда она впервые выйдет.

2. Поверните распылительную головку ротора до упора влево, чтобы завершить любой цикл, который может выполнять ротор.

   Примечание. Найдите «правильную точку остановки», надавив на верхнюю часть головки и повернув ее вправо до упора, пока распыление не прекратится. Не пытайтесь протолкнуть ротор дальше этой точки. Теперь сопло должно быть обращено вправо.

3. Найдите знаки «плюс» и «минус» на верхней части ротора; рядом с этими знаками вы найдете крошечную замочную скважину.
4. Теперь возьмите инструмент для регулировки ротора, поместите конец ключа (пластиковая сторона инструмента) в замочную скважину на роторе.


   Изображение предоставлено

5. Держите головку в «правом упоре», пока поворачиваете ключ. Если вы хотите увеличить дугу, поверните ключ влево. Если вы пытаетесь уменьшить дугу, поверните ключ вправо.
6. Когда все будет готово, извлеките регулировочный ключ из отверстия.
7. Дайте спринклерной головке повернуться и наблюдайте за потоком воды, чтобы убедиться, что вы правильно отрегулировали сектор распыления и расстояние распыления.
8. Повторяйте процесс, пока не настроите дугу воды и радиус распыления в соответствии с потребностями вашего газона.

Вы можете использовать один и тот же процесс для всех роторов Hunter и Rain Bird. Однако некоторые роторы Toro имеют фиксированный левый упор, а не фиксированный правый, упомянутый выше.

Наконечник Pro-Tip: Используйте кольцо для вставки сопла (изображенное ниже) с регулировочным инструментом. Воротник удерживает подпружиненную головку, чтобы вам было легче работать с насадками.

Hunter — 123200 — Воротник для установки сопла, удерживающий инструмент

Вот простое пошаговое видео, которое поможет вам.

Регулировка головки выдвижного разбрызгивателя

Hunter — 10-F — Форсунка Pro-Spray с фиксированной дугой — радиус 10 футов — 360 градусов

1. Во-первых, необходимо проверить тип распылительной насадки на головке. Если это фиксированная форсунка, вы не можете ее отрегулировать. Например, 8-футовую форсунку с четвертьструйным распылением нельзя изменить для распыления по-другому.

   Если форсунка на вашей спринклерной головке закреплена, единственный способ отрегулировать сектор полива — заменить форсунку. Ознакомьтесь с широкой коллекцией форсунок с фиксированным сектором полива в магазине Sprinkler Supply Store и найдите ту, которая лучше всего подходит для вашего газона.

   Если у вас есть распылительная форсунка с регулируемой дугой, теперь вы можете перейти ко второму шагу.

2. Отрегулируйте форму дуги. В верхней части сопла вы найдете небольшой винт. Используйте отвертку с плоской головкой, чтобы повернуть винт, чтобы уменьшить или увеличить радиус отверстия сопла.


   Изображение предоставлено

3. Установите положение дуги, отрегулировав шток, чтобы покрыть необходимое расстояние распыления.


   Изображение предоставлено

Посмотрите это видео, чтобы увидеть процесс в действии.

Регулировка головки ударного спринклера

Орбитальный — 56470 — Пластиковый ударный спринклер

Ударные спринклеры обычно не требуют больших усилий для регулировки распыления и дуги. Вы можете отрегулировать ударные головки в одноэтапном процессе. Все, что вам нужно сделать, это повернуть голову, чтобы увеличить или уменьшить дугу.

Поверните головку по часовой стрелке, чтобы увеличить дугу, или против часовой стрелки, если хотите уменьшить дугу. Используйте регулировочное кольцо (на фото ниже), чтобы лучше удерживать насадку.

Hunter — MPTOOL — Инструмент для регулировки MP Rotator

Советы по регулировке спринклерных головок

Поддерживайте подачу воды во время регулировки распыления и дуги. Это поможет вам увидеть, отрегулировали ли вы разбрызгиватели в соответствии с вашими требованиями, не запуская и не останавливая поток воды часто. Некоторые разбрызгиватели можно регулировать только во время движения.

Также важно следить за тем, чтобы каждая ирригационная головка распылялась на следующую во всех направлениях для полного покрытия.

Если вам нужна помощь, свяжитесь с командой в Магазине Спринклеров.

Чтобы получить инструменты и запасные головки, вы также можете обратиться в магазин Sprinkler Supply Store. На нашем складе имеется более 7000 запчастей. Если вы все еще не можете получить то, что вам нужно, мы сделаем специальный заказ специально для вас.

Наша цель — предоставить вам только лучший сервис, как и тысячи других клиентов, доверившихся нам.

«За прошедшие годы мы несколько раз покупали компоненты спринклеров в магазине Sprinkler Supply для своего дома и сдаваемой в аренду жилой недвижимости. Хороший выбор, цены и доставка.» Лаура Беланагер

Свяжитесь с нами сегодня, и мы поможем вам оптимизировать вашу систему полива, чтобы получить максимально здоровый и зеленый газон.

Как отрегулировать угол распыления спринклера | Инструкции для дома

Автор Chris Deziel

Разбрызгиватели как распылительного, так и ротационного типа нуждаются в периодической регулировке, чтобы соответствовать изменениям в саду или из-за того, что через какое-то время они выходят из строя. Две возможные регулировки включают угол распыления и расстояние распыления. Чтобы отрегулировать угол распыления, обычно необходимо установить положения пары ограничителей, которые ограничивают распыление до заданного угла распыления. В зависимости от модели спринклера вам, возможно, придется повернуть винт, повернуть головку или установить металлический зажим. Обычно, но не всегда, лучше всего делать это без воды.

Выдвижные распылители

1. Перекройте воду и поднимите трубку спринклера над землей, захватив центральный винт острогубцами и потянув.

2. Найдите маркер на краю сопла и ряд угловых меток, если рисунок регулируется. Удерживая хвостовик одной рукой, вращайте насадку до тех пор, пока метка не совпадет с правильным углом.

3. Поворачивайте всю стойку спринклера до тех пор, пока нулевая точка не совместится с правой стороной области распыления, затем дайте спринклеру упасть обратно на землю.

Выдвижной дождеватель с шестеренчатым приводом

1. Выключите воду, поднимите выдвижной дождеватель с шестеренчатым приводом из земли и поверните головку по часовой стрелке до упора. Поверните регулировочный винт на головке спринклера против часовой стрелки до упора с помощью плоской отвертки. Это обнуляет форму распыления.

2. Поворачивайте головку спринклера, пока серебряный маркер не совместится с правой стороной области распыления.

3. Поверните регулировочный винт по часовой стрелке с помощью отвертки, чтобы отрегулировать ширину рисунка. Четверть оборота винта должна увеличить ширину рисунка на 45 градусов.

Спринклеры ударного действия

1. Поверните металлические муфты разбрызгивателя ударного действия непосредственно под распылительной головкой. Делайте это, когда вода включена, стараясь не попасть под струю.

2. Переведите рычаг расцепления в нижнее положение, чтобы он коснулся расцепляющих муфт.

3. Установите одно кольцо с левой стороны зоны распыления, а другое — с правой. Это часто требует проб и ошибок, поэтому лучше всего делать это при включенном разбрызгивателе.

Каталожные номера

• Учебные пособия по ирригации: настройка системы дождевания
• Газонный ремень: регулировка головок дождевателей — инструкции
• Rainbird: распылительные головки
• Rainbird: руководство по устранению неполадок дождевателя
0031

Советы

• Пока вы регулируете форму распыления, проверьте состояние спринклера. Выпрямите его, если он наклонен, и очистите или замените сопло, если распыление неравномерно.
• Производители спринклеров используют различные системы для регулировки распыления. Возможно, вам придется проконсультироваться с веб-сайтом производителя, если метод регулировки не ясен.
