Регулировка ремня генератора: Регулировка натяжения ремня генератора. Натяжение ремня генератора

Содержание

Проверка, регулировка и замена приводных ремней

При использовании приводные ремни понемногу растягиваются под воздействием генератора, водяного насоса и вентилятора (если он есть). Кроме того, состояние ремней зависит от их возраста и степени скручивания.

Принцип работы приводных ремней

Ремень крепится к шкиву с V-образной канавкой и управляет генератором и водяным насосом с вентилятором, передавая вращательное движение от коленчатого вала.

Растянутые ремни часто проскальзывают и соскакивают со шкивов. Потрескавшиеся ремни в конечном итоге рвутся. Необходимо проверять натяжение и общее состояние ремней по меньшей мере один раз в месяц.

О порванном ремне обычно свидетельствует сигнальная лампа зажигания или прекращение работы генератора.

Перегрев двигателя или внезапно разрядившаяся батарея, могут указывать на то, что ремень провис или соскочил со шкива.

Как правило, ремень проскальзывает при большой загруженности генератора — например, когда одновременно включены фары и отопитель заднего стекла.

В этом случае сигнальная лампа не загорается, но батарея не заряжается на полную мощность и в конце концов изнашивается.

Перегрев, вызванный проскальзыванием ремня, нарушает работу водяного насоса и вентилятора.

Помимо этого, под влиянием избыточной температуры сам ремень изнашивается гораздо быстрее. Как правило, в первую очередь трескается его внутренняя поверхность.

С другой стороны, избыточное натяжение ремня увеличивает нагрузку на генератор и шестеренки насоса, что вызывает преждевременные поломки.

Перед проверкой ремней извлеките ключ зажигания, чтобы предотвратить возможные травмы от внезапно включившегося двигателя.

При первичной проверке внимательно осмотрите ремень и ощупайте его внутреннюю поверхность, чтобы выявить повреждения. Для более тщательной проверки снимите ремень и последовательно согните каждый участок, чтобы обнажить возможные трещины.

При обнаружении трещин, потертостей, разрывов и выпуклостей ремень необходимо заменить.

V-образные канавки на шкивах также нуждаются в осмотре. Убедитесь, что они не являются причиной повреждений. Канавки должны быть чистыми, гладкими и ровными. Проследите за тем, чтобы они полностью совпадали с ремнями и не перекручивали их.

Любое несоответствие обычно означает, что генератор был закреплен неправильно.

Механизм натяжения промежуточного колеса

В некоторых автомобилях присутствует вспомогательный механизм, который позволяет быстро и четко отрегулировать степень натяжения ремня. Ослабьте гайку на регулировочном винте и вращайте его до тех пор, пока ремень не натянется до нужной степени. Закрепите гайку и проверьте натяжение.

Как правило, провисший или соскочивший ремень издает пронзительный визг. Этот звук меняется в зависимости от скорости вращения двигателя.

Не пытайтесь устранить его, смазав ремень маслом. Это может вызвать непредвиденные повреждения и поломки. Кроме того, липкий и мокрый ремень будет по-прежнему скрипеть даже после регулировки.

Порванный ремень, о котором свидетельствует сигнальная лампа зажигания, может сильно повредить другие детали.

К примеру, его болтающиеся концы часто задевают элементы электропроводки, перерезают шланги или даже проминают радиатор. Если вы предполагаете разрыв, отключите двигатель как можно быстрее.

Составной шкив

В месте крепления генератора к неподвижной опоре обычно присутствует составной шкив, позволяющий снять или отрегулировать ремень. В конструкцию входят два вогнутых диска, скрепленных между собой, и несколько прокладок (шайб).

На рисунке изображена внешняя половина шкива с гайкой, прокладкой и дополнительной шайбой.

Проверка натяжения ремня

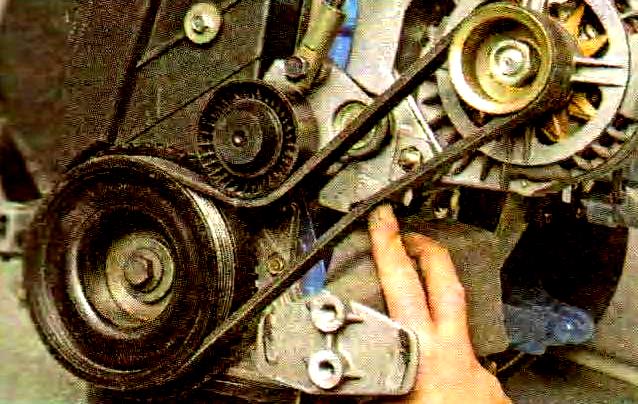

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки.

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки. Возьмитесь за середину указательным и большим пальцами и подвигайте ремень из стороны в сторону.

Обратите внимание на то, насколько сильно он отклоняется от исходного положения.

Нормальное отклонение составляет примерно 13 мм. При большем отклонении ремень следует подтянуть, при меньшем — ослабить. При необходимости сверьтесь с руководством к автомобилю.

Регулировка приводного ремня

Для того, чтобы подтянуть ремень, отведите генератор от двигателя с помощью деревяшки или трубки.

Регулировка обычно производится с помощью болта, расположенного в месте крепления генератора к двигателю.

Крепление является подвижным, поэтому генератор можно отвести в сторону. Тем не менее, следует помнить, что траектория движения ограничивается металлической пластиной, прикрученной к свободному краю генератора.

Регулировка ремня производится путем откручивания крепежных болтов и пластины, обеспечивающей свободное движение генератора.

Ослабьте болты на генераторе и регулировочной пластине.

Подложите под генератор прочную деревяшку (например, ручку молотка), а затем натяните ремень.

После этого затяните болты на пластине, удерживая генератор в нужном положении. Проверьте ремень. Если он натянут правильно, затяните болты на генераторе.

Проверьте натяжение ремня, удерживая генератор в нужном положении. Если он натянут правильно, затяните болты.

Если вам необходимо ослабить ремень, немного открутите болты на генераторе так, чтобы его можно быть отодвинуть руками. Постепенно перемещайте генератор по направлению к двигателю до тех пор, пока не почувствуете, что ремень достаточно натянулся.

После этого затяните болты на генераторе и пластине.

В некоторых автомобилях присутствует механизм натяжения, который прижимает ремень к колесу. В этом случае необходимо снять регулировочный болт, повернуть колесо и проверить натяжение ремня. Как правило, этот способ вызывает меньше затруднений, чем перемещение генератора.

Регулировка ремня на составном шкиве

Снимите гайку или гайки, которые скрепляют части шкива.

Уберите переднюю деталь, снимите или установите шайбы так, чтобы сузить или расширить зазор между частями шкива.

При сужении зазора ремень отодвигается от центра к плечам шкива и натягивается. При расширении зазора ремень пододвигается к центру, и натяжение ослабевает.

Снимите переднюю деталь и убедите одну шайбу, чтобы натянуть ремень. Если вам необходимо ослабить натяжение, добавьте одну шайбу.

Постарайтесь не зажать ремень между деталями шкива при обратной сборке.

Установите переднюю деталь шкива и закрепите ее гайкой.

Немного затяните гайку, поверните двигатель на треть оборота, снова затяните ее и т.д. до тех пор, пока детали не сомкнутся достаточно плотно.

После этого проверьте натяжение ремня.

Замена приводного ремня

Искривление нового ремня на верхнем шкиве. Не пытайтесь поддеть его отверткой.

В магазинах и на станциях техобслуживания, где продаются вентиляторы и приводные ремни, всегда есть списки запчастей, подходящих для автомобилей самых популярных марок. Купите ремень нужного размера и качества.

Ремни для генераторов обычно прочнее и дороже, чем ремни для динамо-машин, однако если вы попытаетесь использовать неподходящий ремень, он быстро износится и внезапно порвется.

Если в продаже нет нужных ремней, обратитесь за консультацией к поставщику. Не забудьте взять с собой старый ремень для сравнения. Покупая ремень, отличный от старого, убедитесь в том, что его характеристики соответствуют требованиям вашего автомобиля.

Если шкивы расположены в передней части автомобиля, замена приводных ремней не вызывает особых затруднений. Если же двигатель находится сзади (как, например, в Mini), работа усложняется, т.к. доступ к ремню перекрывается кожухом вентилятора или другими деталями. В некоторых случаях приходится снимать кожух (хотя бы частично).

Для того, чтобы снять старый ремень, ослабьте крепление на опоре генератора и как можно сильнее подвиньте генератор к двигателю.

После этого вам, скорее всего, удастся снять ремень с верхнего шкива (у водяного насоса). Снимите ремень со шкивов у генератора и коленчатого вала и приподнимите его над вентилятором. Если на вентиляторе есть кожух, попытайтесь протащить ремень между ним и лопастями вентилятора.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Для установки нового ремня проделайте действия в обратном порядке. В некоторых случаях ремень необходимо натянуть на верхний шкив.

Накиньте ремень вентилятор, убедившись в том, что он плотно лег в канавки на нижних шкивах. Как можно плотнее натяните ремень на верхний шкив, а затем медленно поверните вентилятор, надавливая на кромку шкива большим пальцем. Постарайтесь не прищемить его ремнем.

Если в вашем автомобиле установлен электровентилятор с вязкостными муфтами (см. раздел Как работает система охлаждения двигателя), возможно, для натягивания нового ремня вам придется немного повернуть двигатель, т.к. при такой конструкции шкив вентилятора не вращает шкив коленчатого вала, и натянуть ремень иными способами невозможно.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Как правило, двигатель можно повернуть с помощью гаечного ключа, зажав им шкив коленчатого вала.

Не используйте отвертки и другие подобные инструменты, чтобы направить ремень на шкив. Если ремень невозможно натянуть обычным методом, значит, он слишком мал, и вам необходимо поискать другой.

Если вам необходимо снять ремень с составного шкива, используйте метод, описанный в разделе о регулировке. При установке нового ремня сначала поставьте все нужные шайбы, а затем проверьте натяжение и уберите ненужные.

При первом использовании все новые ремни растягиваются, поэтому повторную проверку рекомендуется осуществить через 300 км (или в соответствии с рекомендациями производителя).

Натяжение ремня генератора. Регулировка натяжения ремня генератора

Генераторное устройство представляет собой узел, необходимый для питания всего электрооборудования машины. Его правильная работа зависит от многих факторов, в том числе правильной натяжки . Натянуть ремень генератора можно тремя способами.

[ Скрыть ]

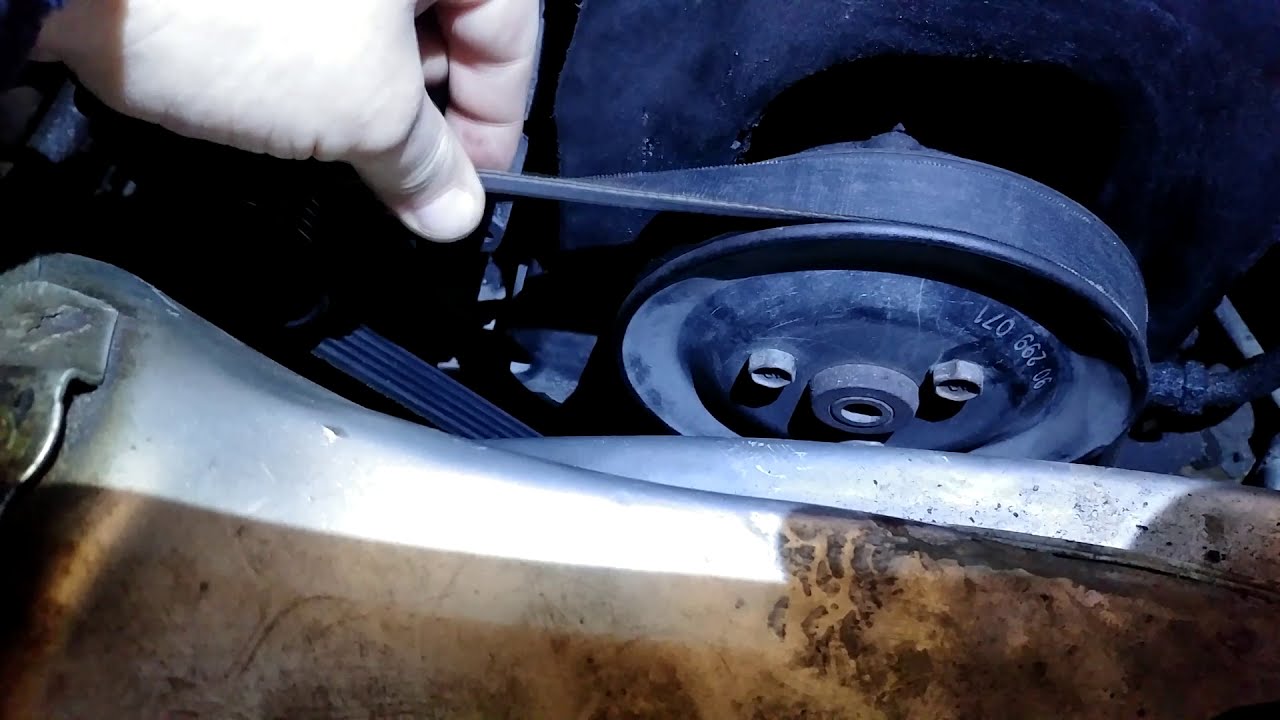

Как проверить натяжение?

Прежде чем регулировать и затягивать ремень привода в автомобиле, требуется произвести проверку величины натяжения.

Этот параметр уникален для каждого отдельного авто, а также типа и модели генераторной установки.

Подробно узнать о значении натяжения можно из информации, приведенной в сервисной документации к машине. Эти данные могут быть указаны в техническом руководстве к генераторному устройству либо приводному ремешку.

На величину натяжки будет влиять использование дополнительного электрооборудования, которое стоит в машине. В частности, речь идет о системе кондиционирования и системе гидравлического усиления рулевого колеса. В целом, можно сказать, что при воздействии 10 кг на ремешок его отклонение должно быть около 1 см. Надавливать на изделие надо на наиболее продолжительном участке, непосредственно между шкивами, при этом сила надавливания должна быть примерно 10 кг. Но и это значение только приблизительное, поскольку во многих моделях ВАЗ данный параметр составляет 6-10 либо 15-15 мм.

Инструкция по натяжке ремня

Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.

Схема натяжения ремня генератора

Схема натяжения ремешка

С помощью регулировочной планки

Во многих машинах генераторная установка фиксируется на картере силового агрегата посредством специального удлиненного болта. Этот элемент обеспечивает возможность перемещения устройства в разные стороны. Сверху располагается специальная планка, выполненная в виде дуги. На ней имеется прорезь, а также гайка, которая фиксирует расположение агрегата отностительно двигателя.

Для выполнения натяжки приводного ремешка делается следующее:

  1. Гаечным ключом гайка выкручивается на планке.
  2. Используя монтажную лопатку, монтировку либо другой похожий инструмент, генераторная установка отодвигается от мотора.
  3. Гайка затягивается на планке.
  4. Производится диагностика натяжки ремешка устройства. Если требуется, процедура натяжения повторяется.

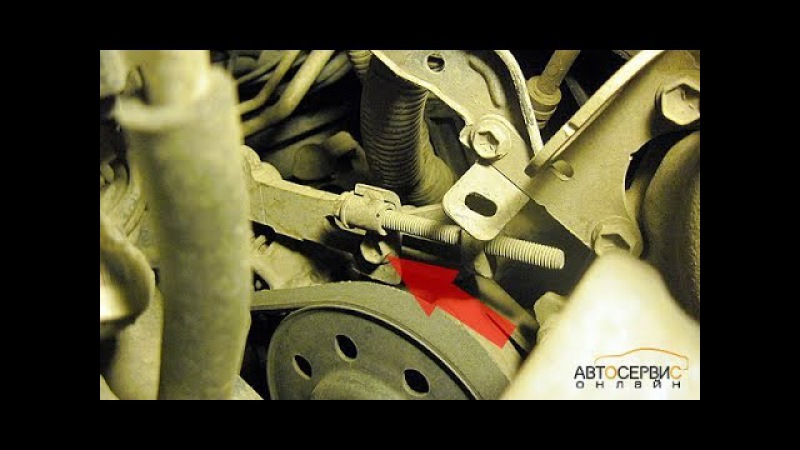

С помощью регулировочного болта

Болтовое регулирование положения приводного ремешка считается более удобным в обслуживании и модифицированным.

Процедура регулировки выполняется так:

  1. Производится ослабление затяжки гаек. Они располагаются сверху и снизу от генераторной установки, на креплениях.
  2. Посредством поворота регулировочного винта по часовой стрелке агрегат отодвигается от блока. При выполнении этой задачи надо одновременно произвести диагностику степени натяжения изделия.
  3. Когда достигнут необходимый результат, гайки затягиваются обратно.

Канал Dromtest рассказал о регулировке силы натяжки приводного ремешка с помощью болта на примере модели Хонда Цивик 7.

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

  1. Открывается капот автомобиля и находится генераторное устройство.
  2. На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
  3. Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
  4. С помощью гаечного ключа после регулировки выполняется фиксация ролика. При настройке важно правильно подобрать усилие натяжки.
  5. Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование. Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Канал Всего понемногу представил подробную инструкцию о натяжке приводного ремешка в машине Лада Приора.

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Замена изношенного ремня

Краткий алгоритм действий при замене изделия:

  1. Отключается АКБ в машине.
  2. Владелец авто ослабляет гайки, фиксирующие крепеж.
  3. Откручивается натяжной винт. При выполнении задачи надо одновременно прижать генераторное устройство к силовому агрегату.
  4. Изношенное изделие заменяется на новое. Выполняется натяжка установленного ремня.
  5. Производится фиксация гаек. Выполняется контрольная поездка и проверка правильности натяжения. При необходимости производится регулировка изделия.

Видео «Пример натяжки на ВАЗ 2110»

Канал В гараже представил подробную инструкцию по проведению процесса натяжки приводного ремешка генератора на примере «десятки».

Каждый владелец автомобиля понимает, что для его «железного коня» очень важно во время проводить техническое обслуживание. Но сложность заключается в том, что современные транспортные средства настолько сложны, что порой весьма затруднительно уследить за всеми узлами машины сразу.

Чтобы не допустить, неожиданной поломки автомобиля, опытные автовладельцы проводят регулярный визуальный осмотр основных узлов своего транспортного средства. Если вы раньше этого не делали, то обязательно начните, это поможет избежать многих проблем.

Помимо осмотра и проверки основных показателей, таких как уровень заряда аккумулятора, количество оставшегося моторного масла, уровень охлаждающей жидкости и так далее, следует регулярно проверять силу натяжение ремня автомобильного генератора. Все дело в том, что качество работы автомобильного генератора лишь частично зависит от исправности всех его компонентов, немалое значение в этом имеет именно сила натяжения его ремня.

От того, насколько близко к технически идеальному уровню находится сила натяжения ремня автомобильного генератора, зависит то, насколько достаточный уровень электрической энергии он преобразует из механической энергии вращения коленвала.

Своевременная регулировка ремня генератора

Все дело в том, что существует только один способ получения автомобильным генератором механической энергии от коленвала – его ременной привод. Сам ремень, представляет собой кольцо, которое изготовлено из специального сорта резины, который прошел процедуру армирования. Он закрепляется на двух шкивах, которые способны разогнать его до скорости в несколько тысяч оборотов в минуту. Из-за этих скоростей, и существует важность натяжения ремня автомобильного генератора, ведь в противном случае, он будет проскакивать, снизится коэффициент полезного действия, а значит, системы автомобиля не будут получать достаточное количество электрической энергии.

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Приводом для генератора является ремень. Оптимально натянутый ремень прослужит дольше. При покупке ремня обычно указывается ресурс его, но если он будет перетяну или не дотянут, то ресурс будет меньше положенного, к тому же, неправильно натянутый ремень быстрее ломает ролики, подшипники коленчатого вала и подшипники вала самого генератора.

Если неправильно натянуть ремень

Если ремень ослаблен

Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.

При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.

Если ремень перетянут

При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле делать просто.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Для большинства машин формула определения правильной натяжки следующая: в середину ремня между шкивами надавить рукой с силой 10 км. При этом ремень может продавиться только на 1 сантиметр.

Например, ВАЗ 2115 имеет штатный генератор 37.3701 и, бывает установлен генератор 9402.3701. Если генератор с шифров 37.3701, то при усилии в 10 кг на середину ремня, ремень должен прогибаться от 1 см до 1,5 см. А, если генератор 9402.3701, то при таком же усилии, ремень должен прогибаться от 6 мм до 10 мм.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:
  1. Ослабить гайку.
  2. Монтировкой или чем-то наподобие, двигаем генератор.
  3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
  4. После затяжки гайки, опять проверяем натяжку.
Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

  1. Ослабить верхнее и нижнее крепление генератора.
  2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
  3. Затягиваем болты крепления генератора.
  4. Опять проверяем натяжку.
Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Через сколько делать подтяжку ремня генератора

В основном, подтяжку ремня следует делать через каждые 15 тысяч километров пробега. А менять ремень генератора следует через каждые 60 тысяч км пробега. Ремень по мере эксплуатации постепенно на микроны растягивается.

Натяжка ремня на автомобилях Ниссан, Шевроле, Калина, Уаз, Газель, Рено, Гранта, Тойота, Форд Фокус, Опель, Мазда, Нива, Ваз 2107, Ваз 2110 осуществляется вышерассмотренными способами, только у некоторых автомашин есть автоматическая регулировка ремня с помощью встроенных пружин.

Вывод

После создания правильной натяжки ремня генератора, надо запустить ДВС, понаблюдать за работой. После не длительной эксплуатации еще раз проверить ремень. Бывают бракованые ремни, которые быстро расслаиваются.

Видео

В этом видео о натяжке ремня на Приоре.

Другой способ натяжения на машине Lada Priora.

Нашли причину писка ремня в перекосе натяжителя.

Роль генератора в энергосистеме автомобиля — одна из ведущих. В любом транспортном средстве генератор тока является одним из важнейших узлов. На нём лежит ответственность за снабжение электроэнергией (постоянным током 12 — 24 V) всех механизмов и узлов машины. Генератор отвечает и за сохранность аккумулятора и нахождение его в постоянно рабочем состоянии. Поэтому, проверка натяжения ремня генератора должна проводится регулярно даже при отсутствии явных признаков ослабления натяжки ремня.

Признаки слабого натяжения привода генератора

В первую очередь, при слабом натяжении, ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Это особенно заметно при трогании машины или при вхождении в поворот, когда в момент переключения передачи раздаётся неприятный визжащий звук. Ещё одним признаком является «мерцание» фар в тёмное время суток. При нормально работающем генераторе с правильной натяжкой, свет фар ровный и яркий. Если натяжение ремня генератора слабое, в темноте свет фар постоянно меняет яркость при работающем двигателе.

Визуальные способы проверки

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимое знание для правильной эксплуатации автомобиля. Схема натяжения ремня генератора для каждой модели двигателя своя. Она зависит от точки расположения агрегата на двигателе. От количества подключенных дополнительных модулей (гидравлический усилитель руля, привод кондиционера и т.д.). Следовательно, порядок проверки натяжения для каждой модели мотора свой. Например, натяжение ремня генератора двигателя j20a происходит по схеме, приведённой на рисунке ниже.

Здесь под №1 сам ремень привода дополнительного оборудования, №2 — ролик натяжителя и №3 — гайка натяжного ролика.

Разные способы установки означают и различные методы проверки степени натяжения, но есть общая черта. Проверка делается на самом большом свободном участке привода. Так, опытный слесарь проверяет этот параметр лёгким поворотом ручьевого ремня на 45 градусов. На этот угол ремень идёт без особого усилия. Дальше нарастает сопротивление. Клиновидные ремни прогибаются при нажатии на 5 мм сравнительно легко, дальше усилие возрастает.

Важно! Нельзя допускать и перетяжки ремней привода генератора. Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но более надёжна конечно проверка с помощью приборов.

Способы натяжения приводных ремней

На различных моделях двигателей предусмотрены свои методы натяжения ремней генератора и прочих агрегатов. Они делятся на три вида:

  • агрегатный;
  • роликовый;
  • автоматический.

При агрегатном способе, натяжение привода происходит перемещением корпуса какого-либо агрегата на подвижной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что натяжку производит эксцентричный ролик. За счёт смещённого осевого отверстия, при повороте корпуса ролика смещением производится натяжение.

Наконец, автоматический механизм натяжения ремня генератора. Это самый прогрессивный метод натяжки. Ролик натяжения смонтирован в механизм с мощной пружиной с точно рассчитанным усилием. При установке нового ремня ролик отводится в сторону и отпускается, когда тот на месте. Пружина упираясь даёт необходимое натяжение.

Двигатель j20a с автоматическим натяжением

Важно! При автоматическом способе ремень не требует подтяжки или силовой проверки. При ослаблении его только заменяют. При чём очень легко. Пружинный ролик отводится в сторону ослабления и весь привод спокойно снимается.

Специализированные приборы проверки натяжения ремней

Для проверки степени натяжения ремней существуют также специальные приборы. Они делятся на два типа:

  • механические;
  • электронные.

Механические приборы выполнены на основе принципа динамометра. С помощью встроенной пружины измеряют прилагаемое для прогиба или оттягивания усилия. В паспорте автомобиля обязательно указан этот параметр. Поэтому этот инструмент доступен для любого пользователя. И вполне может занять место в арсенале простого автолюбителя, старающегося собственноручно выполнять хоть часть работ на своей машине

Электронные приборы основаны на принципе улавливания звуков высокой частоты. Пользователь, поднеся прибор к определённой точке ремня, наносит лёгкий удар по его поверхности. Устройство улавливает частоту колебаний и в цифровом формате выдаёт на мини экран результат. Но пользование этим прибором уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие приборы уже подойдут для солидной станции технического обслуживания, заботящейся о своей репутации и готовой потратиться как на серьёзное оборудование, так и на обучение персонала для работы с ним.

Механический прибор контроля натяжения

Чем грозит слабо натянутый ремень

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора. При слабом заряде расходуется собственный внутренний ресурс батареи и, соответственно, срок службы её резко сокращается. Может произойти осыпание пластин или короткое замыкание, и аккумулятор современного типа (не ремонтируемый) останется только выкинуть. Кроме этого, скачки напряжения при недостаточном натяжении негативно воздействуют на все электронные системы нынешних автомобилей, вплоть до выхода их из строя. Слабо натянутый ремень может просто соскочить со шкивов и на большой скорости вращения шкива коленчатого вала наделать бед. Он даже в состоянии пробить капот автомобиля.

Чрезмерное натяжение

Очень сильная натяжка тоже не приведёт ни к чему хорошему. Появляется повышенная нагрузка на различные трущиеся детали дополнительных механизмов. Первым признаком перетяжки является неприятный гул. Чаще всего, так шумит ролик натяжения ремня генератора. Но это самая меньшая из неприятностей, которая может произойти. Гораздо хуже, когда подобный шум начинают издавать подшипники генератора, компрессора кондиционера или ГУРа, или втулка водяного насоса. В этих случаях ремонт окажется гораздо серьёзней и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом в техническом обслуживании автомобиля. Даже, если установлена автоматическая натяжка как, например, на двигателе j20a или у Пежо 306, необходимо время от времени проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены в случае необходимости.

Инструменты и материалы для профилактики механизма привода генератора

Разнообразие видов установки на различные виды двигателей огромного числа разных типов генераторов не позволяет однозначно называть какой-то единый инструмент для данной операции. Как правило, для каждой модели он свой. Хотя некоторые общие черты есть.

Инструменты

Обычно для профилактики привода с агрегатной регулировкой необходимы гаечные ключи для ослабления болтов крепления узла и ключ для вращения болта регулировки. Плюс небольшая монтировка для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и спецключ для поворота самого ролика. Для автоматического привода только монтировка или гаечный ключ для отжима ролика при замене ремня и гаечные ключи для замены самого ролика.

Ремни и ролики

Для каждого двигателя существует как свой ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не соответствующих по предназначению именно данной модели мотора, может привести к крупным поломкам с капитальными затратами.

Поэтому самым надёжным способом приобретения запчастей, является идентификация необходимых деталей по VIN-коду. Это современный способ получения запасных частей и деталей для машины. Любое автотранспортное средство имеет свой идентификационный номер, расположенный на специальной табличке кузова

В нормальных магазинах автомобильных запчастей уже не требуют обязательно везти сломанную деталь для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, продавец уверенно назовёт вам вид и размеры необходимой детали. При необходимости закажет на магазин её доставку в приемлемые сроки. Именно этот метод лучше всего использовать для приобретения нужных машине приводов навесного оборудования и натяжных роликов.

Замена ремня генератора с натяжным автоматическим роликом хорошо показана на видео на примере Пежо 306:

28 декабря 2017

При работающем двигателе бортовая электросеть автомобиля питается от генератора – агрегата, чей ротор приводится в действие вращением коленчатого вала. Посредник между ними – эластичная ременная передача, которая постепенно растягивается и потому требует периодического контроля со стороны автолюбителя. Когда нужно проверять данный узел и как правильно натянуть ремень генератора в случае необходимости, читайте в приведенной ниже инструкции.

Признаки и последствия неполадки

Ремень – слабое звено любой передачи. Постоянно вращаясь между шкивами и передавая крутящий момент, элемент постепенно изнашивается и его натяжение начинает ослабевать. С течением времени возникает проскальзывание и ускоренное истирание резинотехнического изделия, приближающее его обрыв. Преждевременно ослабить ремень может попавшее на рабочую поверхность моторное масло либо охлаждающая жидкость (или все вместе).

Справка. В различных марках легковых автомобилей применяется 3 разновидности ремней генератора – стандартный клиновидный, многоручьевой и зубчатый.

Когда необходима проверка и подтяжка ременной передачи:

  1. Проверять ремень стоит при каждом удобном случае, когда вы открываете капот автомобиля. На подавляющем большинстве машин это не составит труда – достаточно протянуть руку и надавить сверху на резинотехническое изделие.
  2. Если при работе двигателя, особенно после нажатия педали акселератора, из-под капота доносится громкий неприятный писк. Звук однозначно указывает на проскальзывание ременной передачи на шкивах.
  3. Следует проверить натяжение ремня генератора, когда на приборной панели периодически зажигается красный индикатор зарядки аккумулятора.
  4. После разборки и ремонта силового агрегата, предполагающего снятие данного узла.

Проскальзывание или обрыв ремня не несет фатальных последствий, но заметно снижает ресурс аккумуляторной батареи. Когда вал генератора крутится с перебоями либо не вращается вовсе, бортовая сеть получает напряжение от аккумулятора. Поскольку для искрообразования и питания систем необходима приличная мощность, он довольно быстро разряжается «в ноль». Восстановить заряд полностью севшего кислотного аккумулятора довольно трудно, а зачастую – невозможно.

На некоторых моделях авто ременная передача задействована для вращения нескольких шкивов одновременно – генератора, насоса гидроусилителя руля, компрессора кондиционера и помпы. Следовательно, ее проскальзывание или обрыв повлияет на работу указанных агрегатов. Опасность представляет остановка помпы (возможен перегрев двигателя) и насоса ГУР – водитель не успеет приноровиться к резкому увеличению нагрузки на руле и может попасть в ДТП. Поэтому лучше своевременно проверить и подтянуть ремень генератора.

Как проверяется натяжение?

Чтобы проверить состояние ременной передачи, нужно знать, где она расположена:

  • в переднеприводных автомобилях узел находится на правом (по ходу движения) торце силового агрегата;
  • в машинах, оборудованных задним приводом, передача устанавливается на передней стенке двигателя;
  • ремень, объединяющий шкивы нескольких агрегатов, проще всего отыскать по расположению генератора.

Диагностика выполняется просто: выберите наиболее длинный участок между шкивами и надавите двумя пальцами. Согласно инструкциям по эксплуатации разных автомобилей, ремень генератора должен быть натянуттак, чтобы при воздействии усилия 10 кг прогиб составил от 6 до 15 мм. Проверяя элемент «на глазок», лучше ориентироваться на величину 1 см. Если резиновое изделие прогибается сильнее, однозначно требуется подтяжка.

Чрезмерное натяжение ремня недопустимо . Перетянутый элемент слишком нагружает подшипники генератора и остальных агрегатов, которые он вращает. Отсюда ускоренный износ и преждевременная замена деталей. Если сделать сильную подтяжку ранее изношенного ремня, то операция спровоцирует его разрыв.

В некоторых автомобилях доступ к ременной передаче затруднен – мешает пластиковый кожух и другие элементы, обеспечивающие работу двигателя. Придется потратить несколько минут, чтобы их открутить и снять.

Инструкция по подтяжке

Чтобы подтянуть ремень генератора на большинстве легковых авто, понадобится буквально 2 рожковых либо накидных ключа плюс монтажная лопатка. Предварительно снимите пластиковый кожух и другие элементы, перекрывающие свободный доступ к узлу. Ради удобства прогретому двигателю дайте полчаса на остывание и наденьте матерчатые перчатки.

Натяжение ремня переднеприводных автомобилей ВАЗ и импортных машин подобной конструкции лучше производить на смотровой канаве. Из нее удобнее добираться до болта крепления генератора. При отсутствии ямы придется снимать правое переднее колесо или ложиться на землю под авто.

Подтяжка выполняется в следующем порядке:

  1. Зафиксируйте машину ручным тормозом и поставьте на первую скорость, чтобы шкив коленчатого вала не поворачивался в процессе ведения работ.
  2. Если доступ к нижнему болту генератора закрыт защитой поддона картера, то этот кожух придется демонтировать.
  3. Дальше надо ослабить гайку на болте нижнего кронштейна крепления генератора. Открутите ее на 2–3 оборота.
  4. Ослабьте вторую гайку на верхней регулировочной скобе (операция выполняется со стороны капота).
  5. Уперев монтажную лопатку в корпус генератора, аккуратно отодвиньте агрегат дальше от коленчатого вала и сразу затяните гайку на скобе.
  6. Если конструкцией автомобиля предусмотрен натяжной болт, лопатка не понадобится. Закручивание этого болта натягивает ремень, откручивание – ослабляет.

Прежде чем окончательно затянуть нижнее крепление, проверьте натяжение ременной передачи. Если вы перестарались и элемент слишком натянут, нужно снова ослабить верхнюю гайку и откорректировать положение генератора.

Совет. Обратите внимание на состояние ремня – не образовались ли трещины и не полезли по бокам нитки. Обнаружив признаки критического износа, поторопитесь купить запасной элемент и положить в багажник, а лучше – сразу поменять.

Натяжка ремня генератора, вращающего 3–4 шкива одновременно, производится в зависимости от конкретной марки машины. Например, в автомобилях «Шевроле – Нива» генератор не откручивается вовсе, поскольку конструкцией предусмотрен натяжной ролик, установленный на пластине. Вначале ослабляется крепление этой пластины, потом закручивается натягивающий болт. Поскольку ролик находится в узком проеме между радиатором и двигателем, для его отвинчивания потребуется короткий торцевой ключ с воротком.

Как проверить натяжение ремня генератора. Натяжение ремней

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Приводом для генератора является ремень. Оптимально натянутый ремень прослужит дольше. При покупке ремня обычно указывается ресурс его, но если он будет перетяну или не дотянут, то ресурс будет меньше положенного, к тому же, неправильно натянутый ремень быстрее ломает ролики, подшипники коленчатого вала и подшипники вала самого генератора.

Если неправильно натянуть ремень

Если ремень ослаблен

Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.

При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.

Если ремень перетянут

При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле делать просто.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Для большинства машин формула определения правильной натяжки следующая: в середину ремня между шкивами надавить рукой с силой 10 км. При этом ремень может продавиться только на 1 сантиметр.

Например, ВАЗ 2115 имеет штатный генератор 37.3701 и, бывает установлен генератор 9402.3701. Если генератор с шифров 37.3701, то при усилии в 10 кг на середину ремня, ремень должен прогибаться от 1 см до 1,5 см. А, если генератор 9402.3701, то при таком же усилии, ремень должен прогибаться от 6 мм до 10 мм.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:
  1. Ослабить гайку.
  2. Монтировкой или чем-то наподобие, двигаем генератор.
  3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
  4. После затяжки гайки, опять проверяем натяжку.
Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

  1. Ослабить верхнее и нижнее крепление генератора.
  2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
  3. Затягиваем болты крепления генератора.
  4. Опять проверяем натяжку.
Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Через сколько делать подтяжку ремня генератора

В основном, подтяжку ремня следует делать через каждые 15 тысяч километров пробега. А менять ремень генератора следует через каждые 60 тысяч км пробега. Ремень по мере эксплуатации постепенно на микроны растягивается.

Натяжка ремня на автомобилях Ниссан, Шевроле, Калина, Уаз, Газель, Рено, Гранта, Тойота, Форд Фокус, Опель, Мазда, Нива, Ваз 2107, Ваз 2110 осуществляется вышерассмотренными способами, только у некоторых автомашин есть автоматическая регулировка ремня с помощью встроенных пружин.

Вывод

После создания правильной натяжки ремня генератора, надо запустить ДВС, понаблюдать за работой. После не длительной эксплуатации еще раз проверить ремень. Бывают бракованые ремни, которые быстро расслаиваются.

Видео

В этом видео о натяжке ремня на Приоре.

Другой способ натяжения на машине Lada Priora.

Нашли причину писка ремня в перекосе натяжителя.

Как натянуть ремень генератора?






Ремень генератора — это узкое гибкое кольцо, сделанное из особой технической резины, для прочности армированной специальными волокнами. Ремень одевается на шкив коленчатого вала и шкив ротора и соединяет их между собой. Таким образом вращение двигателя передается на электрогенератор. Так как вал двигателя вращается с очень большой скоростью, делая несколько тысяч оборотов в минуту, для того чтобы ремень генератора не проскальзывал в процессе вращения, необходимо, чтобы он очень плотно прилегал к канавкам обоих шкивов. От степени натяжения ремня во многом зависит работа электрогенератора.

Поговорим подробнее о том, как правильно натянуть ремень генератора.

Степени натяжения ремня

Правильное натяжение

Оптимальное значение натяжения ремня генератора зависит от марки автомобиля и указывается производителем в сопроводительной документации. В большинстве случаев прогиб центральной части ремня под воздействием прикладываемого к нему в этом месте усилия в 10 кгс должен составлять 10-15 мм. При таком правильном натяжении генератор будет работать без перебоев, а ремень не порвется и прослужит весь положенный ему срок.

Излишнее натяжение

В том случае, если прогиб ремня будет меньше указанного выше значения, ремень может растянуться. Но это еще не самое серьезное последствие. Чрезмерное натяжение ремня приводит к преждевременному износу и разрушению подшипников электрогенератора

Недостаточное натяжение

Если ремень натянут слишком слабо, он может порваться. Помимо того, недостаточное натяжение приводит к проскальзыванию ремня на высоких оборотах, вследствие чего ухудшается работа генератора и из-под капота начинает раздаваться характерный противный свист. Такой свист, особенно усиливающийся в сырую погоду, говорит о том, что ремень надо срочно подтянуть. О том, как это можно сделать, рассказывается в нашей статье .

Проверка и регулировка натяжения ремня

Проверять и при необходимости регулировать натяжение ремня генератора следует через каждые пятнадцать, а еще лучше через каждые десять тысяч километров пробега автомобиля. Внеплановую регулировку надо проводить в том случае, если стал слышен свист, о котором говорилось выше.

Проверка степени натяжения

  1. Заглушите двигатель, поставьте автомобиль на ручник, вытащите ключ из замка зажигания.
  2. Приготовьте набор рожковых и накидных гаечных ключей, монтировку и две стальные негнущиеся линейки.
  3. Поднимите капот и отсоедините провод от минусовой клеммы аккумулятора.
  4. Поверх ремня положите одну линейку так, чтобы ее концы лежали на шкивах коленчатого вала и генератора.
  5. Довольно сильно надавите на центр ремня и второй линейкой замерьте расстояние, образовавшееся между ремнем и первой линейкой. Если величина прогиба соответствует норме, о которой говорилось выше (10 -15 мм), натяжение ремня регулировать не надо.
  6. Если же ремень прогибается сильнее положенного, значит, его необходимо натянуть.

У всех российских автомобилей отрегулировать натяжение ремня можно двумя способами, все зависит от модели и года выпуска.

Первый способ: натяжение ремня при помощи регулировочной планки

Этот способ подходит для классических ВАЗовских моделей, у которых электрогенератор крепится к картеру одним длинным болтом. В верхней части генератора находится дугообразная регулировочная планка, в которой есть небольшая прорезь и гайка, которая фиксирует положение генератора.

  1. Отверните эту гайку.
  2. Монтировкой отожмите генератор от двигателя до такого положения, в котором ремень приобретет нужное натяжение.
  3. Удерживая генератор в этом положении, закрутите гайку.
  4. Проверьте натяжение ремня. Если оно все еще недостаточное, повторите всю эту процедуру. Если ремень случайно оказался перетянут, то при повторении второго пункта инструкции немного пододвиньте генератор к двигателю и тем самым ослабьте натяжение.

Второй способ: изменение степени натяжения регулировочным болтом

Таким удобным способом можно регулировать натяжение ремня у более новых моделей.

  1. Слегка отпустите гайки, крепящие генератор сверху и снизу.
  2. Вращением регулировочного болта по часовой стрелке понемногу отодвигайте генератор от двигателя до тех пор, пока ремень не натянется до нужного положения.
  3. Когда необходимая степень натяжения будет достигнута, прекратите регулировку и тщательно закрутите все фиксирующие генератор гайки.

Если из-под капота при запуске двигателя, в начале движения или при переключении передач раздается характерный свист, пропадающий после повышения оборотов двигателя – пришло время обратить внимание на ремень генератора. Если же сигнальная лампа в виде аккумулятора на приборной панели не гаснет после запуска двигателя или загорелась в процессе движения, то, скорее всего, ремень уже вышел из строя.

Проверка состояния приводного ремня генератора и натяжного ролика

Даже если вы не услышали характерного звука из-под капота, обрыв ремня генератора трудно не заметить – это можно понять как по загоревшейся лампе на приборной панели, так и по заметному снижению мощности всего электрооборудования. Впрочем, аналогичные симптомы могут быть следствием повреждения проводки, или же выхода из строя генератора, поэтому в отсутствии ремня на шкиве все же стоит убедиться путем визуального осмотра.

В идеале доводить приводной ремень до такого состояния, когда от чрезмерного износа он попросту ревется, конечно, не стоит. Для этого периодически необходимо проверять его состояние. Сделать это не составит труда, ведь ремень отлично виден при открытии капота. Достаточно просто взглянуть на него, например, доливая жидкость в бачок омывателя. При обнаружении на поверхности потертостей, трещин, отслоений, порезов и иных повреждений, необходимо заменить ремень генератора .

Чтобы проверить состояние натяжного ролика ремня генератора, необходимо прислушаться к его работе при запущенном двигателе. Если с правой стороны слышен отчетливый хруст, скрип или свист, при этом ремень в нормальном состоянии, необходимо заглушить двигателя, снять ремень (кстати, это позволит рассмотреть его лучше) и прокрутить ролик рукой. Если выяснится, что посторонние звуки издает именно он – деталь необходимо менять. В противном случае стоит проверить натяжной ролик ремня ГРМ и помпу.

Проверка натяжения приводного ремня генератора

В некоторых случаях низкий зарядный ток, вырабатываемый генератором, может стать причиной проскальзывания приводного ремня по шкиву из-за недостаточного его натяжения. Проверить натяжение можно, приложив усилие 10 кгс на участке между шкивом коленвала и генератора. При этом ремень должен прогнуться примерно на 1 см. Если прогиб больше, ремень необходимо подтянуть, отрегулировав положение натяжного ролика.

Спасибо за подписку!

Натяжение ремня можно контролировать и при закручивании шпильки натяжного механизма. Для этого вращать ключ можно при помощи обычного безмена – простейших пружинных весов. Когда его показания достигнут 2 кг – затягивание шпильки необходимо прекратить.

Своевременная проверка ремня генератора и его натяжения позволяет предотвратить разряд аккумуляторной батареи, а также необходимость замены приводного ремня в «походных условиях». Проверить состояние натяжного ролика приводного ремня можно путем его вращения, желательно без нагрузки. Появление посторонних звуков при этом свидетельствует о сильном износе.

Любой уважающий себя автолюбитель должен всегда следить за состоянием своей машины. Конечно, уследить за всеми важными узлами и агрегатами не просто, тем не менее, сталкиваться с поломкой, которая может обездвижить машину, вовсе не хочется. Совершенно привычными стали банальная проверка технических жидкостей, а также натяжка всевозможных ремней. Не исключением является и ремень электрического генератора, который всегда должен быть натянут нужным образом. Сегодня вы узнаете, как натянуть ремень генератора.

Почему важно держать правильное натяжение ремня генератора

Генератор является единственным бесперебойным источником электрической энергии в автомобиле . Если он выйдет из строя, то нагрузку на себя возьмет аккумулятор, который может очень быстро сесть. При правильном подходе, можно растянуть его энергию на 60 километров, однако после этого, завести мотор уже не получится.

Электрическая машина приводится в движение при помощи ременной передачи, которая передает вращающий момент от коленчатого вала. Именно поэтому, натяжка ремня играет очень важную роль.

  1. Недостаточное натяжение . Проявляется в проскальзывании ремня. Как правило, в этом случае генератор вращается не всегда, а значит, вырабатывает недостаточное количество электрической энергии. Чтобы определить это, достаточно прислушаться к звукам при наборе оборотов. Ненатянутый ремень всегда издает неприятный свист, и спутать его с чем-либо другим очень сложно. Слабое натяжение можно получить неправильной установкой ремня или же со временем, потому что он просто растягивается.
  2. Сильное натяжение . Эта проблема куда опаснее слабой натяжки, потому как ремню очень сильно достается. Дело в том, что слишком высокая нагрузка разрушает его волокна, и он просто рвется. Тогда вы рискуете остаться без зарядки. Все это в лучшем случае. В худшем – излишнее натяжение, прижимает вал генератора ближе к центру передачи, а значит, подшипники получают неравномерную нагрузку. Обычно, это заканчивается заклиниванием последнего, что становится еще большей проблемой.

Чтобы избежать этих неприятностей, необходимо строго следовать рекомендациям производителя и не допускать банальных ошибок при обслуживании генератора.

Как выполнить натяжку ремня генератора правильно

Раз уж мы поняли, что натяжка должна быть не слишком сильной и не слабой, то теперь самое время узнать, как найти эту «золотую середину». Чтобы оценивать эту величину, производители автомобилей разработали специальные нормы, которые заключаются в измерении расстояния между двумя сторонами ремня при их сужении руками . Эти данные сильно различаются в зависимости от марки автомобиля, поэтому тут вам поможет только подробная инструкция. Сам процесс натяжки не представляет собой ничего сложного.

Для регулировки положений ремня разработано два устройства – планка и регулировочный болт. Первый случай характерен для автомобилей отечественного производства и довольно прост в использовании. Чтобы натянуть его, или ослабить, достаточно ослабить гайку над планкой и гайку, расположенную на нижнем болту, которая отвечает за осевое перемещение генератора. Двигая электрическую машину вдоль планки, можно натянуть или отпустить ремень. Чем дальше генератор смещается от двигателя, тем сильнее натянут ремень. Для удобства можно пользоваться монтажным инструментом, чтобы создать рычаг и подтянуть гайку на планке. После этого, нужно проверить правильность регулировки и при необходимости повторить процедуру.

Намного проще дело обстоит с болтовым способом регулировки. Для этого нужно ослабить гайки на генераторе и вращать регулировочный болт, отводя или приближая генератор к двигателю. Плюсом данного устройства является то, что проверить правильность натяжения можно сразу и только после этого затягивать фиксирующие гайки. Конечно, применяется этот способ исключительно на иномарках.

Как видите, все довольно просто и натянуть ремень может любой, даже начинающий водитель. Желаем вам удачи на дорогах!

Натирать кузов воском или заливать волшебные присадки в масло или в топливный бак — это ещё не значит следить за состоянием своего автомобиля. Воск и присадки могут быть не только не полезны, но и вредны, а в случае с отечественными переднеприводными ВАЗами, гораздо полезнее проверять перед каждым выездом состояние тормозов и двигателя. Однако есть одна штука, о которой часто забывают, а потом жалеют об этом. Это — приводной ремень генератора ВАЗ-2114. Присмотримся к нему внимательнее.

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора .

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

На ВАЗ-2114 двигатель расположен поперечно, поэтому и ремень генератора находится с противоположной стороны КПП, справа по ходу движения. Если ремень на месте, достаточно его подтянуть и работа бортовой электросистемы стабилизируется.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге.

Тонкость первая — перетягивать ремень так же опасно, как и недотягивать его. Можно угробить подшипники генератора, а их замена обойдётся впятеро дороже самого дорогого ремня. К тому же для замены подшипников придётся полностью разбирать генератор или . Перетягивать ремень — недопустимо!

Процедура подтяжки ремня проста и с ней справится даже ребёнок , если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

  1. Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
  2. Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
  3. Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.

    Ослабляем нижний болт крепления генератора

  4. Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

    Ослабляем верхнюю гайку крепления генератора

  5. Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно .

    Подтягиваем ремень генератора

  6. Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.

    Проверяем натяжение ремня после подтяжки

  7. Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня , просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Тонкость вторая. Резина имеет свойство растрескиваться, и даже учитывая армированную структуру приводного ремня, с трещинами он протянет недолго.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. « «) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

Видео о том, как подтянуть или ослабить ремень генератора на переднеприповодных автомобилях ВАЗ

Как правильно сделать подтяжку ремня генератора? Регулировка натяжения ремня генератора.

Абсолютно любой, более-менее, опытный водитель знает, что правильное натяжение ремня генератора обеспечит надежное электроснабжение бортовой сети автомобиля и хорошую , который так важен при запуске двигателя. Слабо натянутый ремень может проскальзывать относительно шкива генератора и быстро порваться из-за нагрева, а сильно натянутый ремень создает большую нагрузку на подшипники вала ротора генератора и помпы, в результате чего, они быстро выходят из строя.

Как вы поняли, такой параметр, как натяжка ремня, всегда должен находиться в пределах нормы. Чтобы проверить натяжение ремня, можно металлическую полоску длиною в полметра и простую линейку. Практически все отечественные автомобили допускают прогиб ремня, который образуется между шкивом генератора и коленчатого вала, равный 15 миллиметрам. Усилие, при этом, не должно превышать 10 кг/см.

Порядок действий:

1. Чтобы измерить натяжение ремня генератора, на промежуток между шкивом коленвала и генератора положите тонкую металлическую полоску.

2. Подействуйте на ремень, оттянув его от полоски с помощью пальцев руки.

3. Замерьте расстояние от самого верхнего положения ремня генератора до металлической полоски.

Полученная величина и будет означать прогиб ремня генератора. Если она имеет какие-либо отклонения от нормы, то необходимо будет провести регулировку ремня генератора или его замену, в зависимости от степени износа ремня.

Регулировка ремня генератора

Итак, если вы пришли к выводу, что натяжка ремня генератора недостаточна или избыточна, то необходимо приступить к регулировкам. Выполняется она довольно просто, поэтому вы в состоянии обойтись и без сотрудников автосервиса.

Порядок действий:

1. Установите автомобиль на ровной поверхности и исключите любое его случайное перемещение. Наличие смотровой ямы совсем не обязательно, однако, если ваш автомобиль «классического» семейства, то лучше пользоваться ямой. Отсоедините «минусовую» клемму аккумулятора, чтобы избежать случайных коротких замыканий токоведущих частей подкапотного пространства (провода, штекеры и корпуса металлических элементов).

2. Ослабьте гайку, расположенную на регулировочной планке генератора. Слишком сильно ее откручивать не нужно, так как вам необходимо только лишь освободить генератор от закрепления. То же самое проделайте и с нижней гайкой. Она закручивается на длинный болт, который является основным креплением любого генератора.

3. Вставьте монтировку в промежуток между двигателем и генератором и отогните генератор, создавая необходимое усилие на ремень. Не ослабляя прилагаемого усилия, затяните гайку регулировочной планки как можно туже. После этого, проверьте натяжение ремня описанным выше способом. Если результат измерений не соответствует норме, то снова ослабьте гайку и повторите натяжение.

4. Как только натяжка ремня станет соответствовать требованиям технического обслуживания, то затяните гайку на длинном болте. На этом регулировка ремня генератора завершена.

Видео — Как подтянуть или ослабить ремень генератора ВАЗ

В случае, когда натяжка ремня генератора невозможно из-за сильного износа резиновой составляющей, то необходимо провести замену ремня. актуальна в том случае, когда ремень растянут или имеет какие-либо дефекты в виде заусенцев и трещин. Кроме того, в процессе работы, он может издавать характерный свист, по которому не сложно определить его неисправное состояние.

Перед заменой приобретите точно такой же ремень генератора. Изделие от другой модели автомобиля никак не подойдет – это нужно хорошенько запомнить.

Порядок действий:

1. Установите автомобиль на ровную поверхность и обездвижьте. Наличие смотровой ямы, как и в первом случае, является не обязательным, но желательным условием. Обязательно отсоедините «минусовую» клемму аккумулятора.

2. Ослабьте гайку, предназначенную для крепления генератора на регулировочной планке. После этого, ослабьте гайку, которая затягивает длинный болт с нижней части генератора.

3. Оттяните генератор к двигателю и снимите старый ремень.

4. Монтаж нового ремня выглядит сложнее. Самое главное – приложить максимум усилий, при этом, не испортить изделие. Вначале, рекомендуется надевать ремень на шкив коленчатого вала, затем – на шкив генератора. При наличии шкива водяного насоса – в последнюю очередь, надеть ремень на шкив помпы.

5. После этого проведите натяжку ремня и затяните все ослабленные гайки. Не забудьте установить клемму аккумулятора на место.

Вот так выполняется проверка натяжения ремня генератора, его регулировка и замена. Данный комплекс процедур является базовым и выполняется стандартным набором автомобильных инструментов. Для этого не нужны специальные знания, поэтому проверить натяжение ремня вы сможете самостоятельно.

Водители, которые бережно относятся к своему автомобилю, регулярно осуществляют проверку его технического состояния. Но учитывая тот факт, что авто современного типа – это сложный набор разнообразных деталей и механизмов, то держать под контролем состояние всех элементов – задача не такая уж и простая. Но доводить машину до критического состояния в виде поломки, которая поставит на «нет» весь процесс деятельности авто, вряд ли кому-нибудь хочется. По этой причине бережливые автолюбители перед каждым выездом пытаются исполнять особый ритуал, который заключается в осмотре самых важных узлов. В этот список следует включить в диагностику такой параметр, как натяжение ремня генератора. Очень важно быть в курсе того, как подтянуть ремень генератора и делать это правильно, качественно и надолго.

Ременная передача является единственным способом, обеспечивающий передачу с коленчатого вала на генератор вращательного движения. Ремень, который изготавливают из эластичной армированной резины, призван соединять между собой два шкива. Эта пара вращается со скоростью нескольких тысяч оборотов за одну минуту. При факте таких показателей обязательным условием считается, когда ремень прилегает к канавке шкива очень плотно. В таком случае он не пропускает любого рода проскальзывание.

Что касается степени натяжения данного устройства, то тут может быть три варианта:

  1. Чрезмерное натяжение, что обеспечивает уменьшение ресурса подшипников генератора.
  2. Недостаточное натяжение, когда ремень расслаблен, в результате чего на резких поворотах ему свойственно проскальзывать и свистеть. Как результат – определенные просадки в напряжении бортовой сети.
  3. Нормальное натяжение – естественно, идеальный вариант.

Если возникли подозрения касательно неполадок с ремнем, то я рекомендую тут же осуществить соответствующую диагностику, которая поможет точно узнать о состоянии и степени натяжении данного механизма. Для реализации далее описанных операций водителю понадобится штангенциркуль, а при отсутствии такового подойдет и обычная линейка, желательно металлическая.

На первом этапе нужно надавить на описываемое устройство с определенным усилием (не менее 3 и не более 4 кг). После этого нужно замерить степень изгиба при помощи заготовленного устройства. Если натяжение нормально, то показатель не будет превышать отметку в 1 см . В противном случае можно говорить о неприемлемом состоянии ремня генератора.

Есть еще один способ диагностики анализируемого устройства. Для его применения понадобится динамометр. В этом случае ремень нужно потянуть в сторону и, снова-таки, измерить его прогиб.

Опытный же специалист способен без использования какого-либо из выше описанных устройств понять, в нормальном ли состоянии находится генераторный ремень. Но я не рекомендую переоценивать свои знания и умения и все же провести диагностику при помощи специальных приборов.

Что касается оптимальных значений натяжения, то это такие данные: для генератора 37.3701 – прогиб на 10-15 мм, для генератора 9402.3701 – прогиб на 6-10 мм. При этом усилие нажатия должно равняться около 10 кгс.

В рамках этого следует отметить и про ресурс описываемого механизма. Так, автоэксперты советуют производить замену ремня генератор через каждые 15 тысяч км. А еще одной причиной необходимости ремонта ремня считается то, когда он отслаивается или рвется.

Особенности подтяжки

Если автовладелец в процессе диагностики ремня генератора обнаружил слабую степень его натяжения, то следует исправить этот пока еще не очень страшный и опасный недочет. Как подтянуть ремень генератора – об этом и будет рассказано далее.

Прежде всего следует отметить то, что, приступая к операции подтяжки ремня генератора, для начала не помешало бы ознакомиться с перечнем рекомендаций от производителя. Они нередко могут предоставить весьма полезную информацию. А как минимум следует знать о тех индивидуальных особенностях своего автомобиля, которые могут в какой-либо мере изменить общий процесс ремонта.

Процедуру подтягивания генераторного ремня можно реализовать при помощи двух устройств: регулировочной планки или регулировочного болта.

С помощью регулировочной планки

Здесь ответ на вопрос, как подтянуть ремень генератора, не будет отличаться особой сложностью, так как многие автомобили располагают очень простым механизмом регулировки анализируемого механизма.

При применении регулировочной планки как основного инструмента подтяжки следует знать о том, что сам генератор автомобиля прикреплен к картеру двигателя. Сделано это при помощи длинного болта, который и позволяет ему перемещаться сверху вниз. А элементы, призванные фиксировать положение генератора, называются прорезью и гайкой. Они являются частью дугообразной планки, которая располагается в верхней же части описываемой конструкции. Для того, чтобы достичь оптимального значения натяжения, нужно следовать такой инструкции:


Регулировочным болтом

Чтобы осуществить процедуру подтяжки при помощи регулировочного болта, которая, кстати, является более удобным и прогрессивным способом в практике обслуживания автомобилей, нужно придерживаться этого алгоритма действий:

  1. Ослабить затяжку гаек как нижнего, так и верхнего крепления генератора.
  2. Произвести поворот регулировочного болта по часовой стрелке.
  3. Отвести генератор от блока, при этом одновременно проверяя степень натяжения.
  4. Правильно затянуть гайки крепления генератора.

По завершению работ по натяжке генераторного ремня (при этом неважно, при помощи какого устройства они были реализованы) в первую очередь нужно проверить работоспособность общей генераторной установки. Начинают, как правило, с проверки цепи при факте отключенного двигателя. Для этого нужно провернуть ключ таким образом, чтобы контрольная лампочка на щитке загорелась. И только при этом условии разрешается запуск двигателя. Спустя некоторое время в результате вращений коленвала на средних частотах лампочка должна погаснуть.

При возникновении каких-либо трудностей с подтяжкой ремня генератора я советую найти максимальное количество информации о генераторной установке и процедуре натягивания в зависимости от той или иной модели автомобиля.

В целом данное действие не должно вызывать особых сложностей, так как выполняется по стандартной схеме даже водителями-новичками. Кстати, независимо от того, с помощью какого инструмента происходила процедура натяжения ремня, нужно обязательно провести контрольное измерение после непродолжительной поездки. Это позволит автовладельцу быть абсолютно уверенным в нормальном состоянии генераторного ремня и, как следствие, отличной работы всего автомобиля.

Видео “Как самому подтянуть ремень генератора”

На записи показано как с помощью натяжки убрать писк и стук распредвала.

Как натягивать ремень генератора

Многих автовладельцев интересует вопрос — как натянуть ремень генератора ? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания . То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки , недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя .

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня . А в худшем случае даже . Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10…15 мм для генераторов 37.3701 и 6…10 мм для генераторов типа 9402.3701).

Часто, если ремень генератора натянут слабо, он начинает издавать , а водитель видит неисправности в работе электрооборудования машины. В некоторых случаях о проблемах вам подскажет лампочка разряда аккумулятора. В такой ситуации рекомендуем проверить уровень натяжения ремня генератора и увеличить его.

Если при проверке вы обнаружили, что у вас слабо или сильно натянут ремень генератора, необходимо выполнить регулировку натяжения. Это можно выполнить двумя способами в зависимости от того, какая у вас машина — при помощи регулировочной планки или с помощью регулировочного болта. Рассмотрим их по порядку.

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки , а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

  • откручиваем крепежную гайку на дугообразной планке;
  • при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
  • затягиваем гайку, фиксируя новое положение генератора.

Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.

Натяжение при помощи регулировочного болта

Регулировка болтом на ВАЗ-2110

Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта , прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:

  • ослабляем крепление генератора, его верхнее и нижнее крепление;
  • с помощью регулировочного болта меняем положение генератора;
  • фиксируем и затягиваем крепление генератора.

Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики . Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец. Важно лишь правильно выбрать усилие.

После того как вы выполнили натяжение, необходимо выполнить проверку . Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем .

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет . То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — .

Напоследок

Вне зависимости от того, каким методом вы пользовались для регулировки положения генератора, после проведения процедуры нужно 2-3 раза с помощью ключа провернуть коленчатый вал, после чего убедиться, не изменился ли уровень натяжки . Также советуем проехать небольшое расстояние (1…2 км), после чего выполнить проверку еще раз .

Если вы не нашли информацию об уровне натяжения ремня генератора или не можете самостоятельно выполнить эту процедуру, обратитесь за помощью на СТО. В случае, если регулировочные механизмы установлены в крайнее положение, а натяжение ремня недостаточное, это говорит о том, что необходимо провести его замену. Как правило, пробег автомобиля между заменой ремня составляет 50…80 тысяч километров в зависимости от модели и марки машины.

Автомобилисту крайне важно постоянно следить за техническим состоянием своего транспортного средства. Ведь бережное отношение – это залог долгого срока эксплуатации вашего «железного коня». Конечно, автомобиль – очень сложный механизм, который состоит из крайне большого количества элементов, поэтому контролировать их все одновременно просто невозможно. Но всё-таки, чтобы уменьшить вероятность поломки, перед выездом рекомендуем проверять самые важные узлы: уровень и состояние масла и охлаждающей жидкости, заряд аккумуляторной батареи, ходовую часть, а также натяжение ремня от генератора.

Автомобильный необходим для выработки достаточного количества электрического тока, чтобы обеспечить им всю электросеть автомобиля. Поэтому он всегда должен быть исправен. Но не всегда его работоспособность зависит от технического состояния. Дело в том, что работа генератора зависит от работы коленчатого вала и, чтобы генератор выполнял свои функции, должен быть исправен ременный привод. Главные требования к ременному приводу: он должен быть целым и натянутым до необходимой степени. Только в таких условиях генератор будет работать правильно и вырабатывать достаточное количество электроэнергии. К сожалению, очень часто ремень генератора разбалтывается и уже не выполняет возложенные на него функции. Рассмотрим, как же это исправить.

1. Насколько важна регулировка ремня генератора.

Ременная передача – это единственно возможный способ передачи вращательного момента от коленчатого вала на вал генератора . Ремень для передачи изготавливается из специального прочного материала – эластичной армированной резины. Он соединяет два шкива, которые вращаются с большущей скоростью, достигающей нескольких тысяч оборотов за минуту. Учитывая эту скорость, ремень должен прилегать очень плотно к канавкам шкива. Такое прилегание необходимо для того, чтобы не допустить проскальзывания.

Есть три типа натяжения генераторного ремня:

1. Слишком маленькая степень натяжения.

2. Слишком большая степень натяжения.

3. Нормальная степень натяжения.

Если ремень ослабленный, шкив коленвала будет выполнять слишком большое количество оборотов в холостую и, соответственно, генератор будет работать совершенно неэффективно. Поэтому системы не будут получать достаточное количество электроэнергии. Кроме того, проскальзывание провоцирует ещё и чрезмерный перегрев шкива, что также не очень то хорошо для автомобильных деталей. Если натяжение недостаточно, будет слышен характерный свист из отсека двигателя.

Если ремень натянут слишком сильно, подшипники генератора могут выйти из строя преждевременно из-за сильной нагрузки. А заменить подшипники – дело непростое и недешёвое. Кроме того, сам ремень будет испытывать повышенные нагрузки и может порваться. Так что единственный приемлемый вариант, как не сложно догадаться, это третий, то есть нормальная степень натяжения ремня, при которой ремень одновременно и не будет проскальзывать, и не будет перегружать подшипники генератора.

Чтобы проверить, на сколько правильно выполнено натяжение генераторного ремня, нужно надавить на него посредине между шкивом коленвала и шкивом генератора. Для каждого автомобиля установлен свой предел возможного отклонения ремня от правильного положения, о чём написано в руководстве по эксплуатации транспортного средства. Если вы заметили какие-то отклонения от нормы, то понадобиться регулировка ремня генератора. Сделать подобную процедуру несложно, и она вполне по силам любому водителю.

2. Как натянуть ремень генератора при помощи регулировочной планки.

Перед тем, как выполнять любые действия, необходимо точно определить причину неисправности генератора. И только после этого либо произвести ремонт собственными руками, либо обратиться к профессионалам своего дела в автомастерскую.

Как уже указывалось раньше, если из отсека двигателя слышен свист, значит возможной причиной этого может быть слишком слабое натяжение генераторного ремня. Но также дело может быть и в другом. К примеру, в поломке генераторных подшипников или в сильном загрязнении устройства горюче-смазочными материалами. В общем то все эти причины неисправностей водитель способен устранить самостоятельно. Но, наверное, самая простая процедура – это регулировка натяжения ремня. Такая процедура не займёт много времени и для неё потребуется всего несколько инструментов, а именно:

1. Ключи разного диаметра (обычно, будет достаточно двух ключей на 17 мм и на 19 мм)

2. Монтировка или другой длинный инструмент.

Причиной необходимости отрегулировать является то, что в процессе эксплуатации этот ремень постепенно растягивается. Здесь важно понимать такие аспекты:

1. Если ремень ещё не растянулся до максимально допустимого значения, значит достаточно будет просто его подтянуть.

2. Если ремень растянулся слишком сильно, и его длина превышает максимально допустимую, значит простым подтягиванием не обойтись. В таком случае, единственный выход – заменить ремень новым. Конечно, можно ещё немного поездить, подтянув ремень. Но помните, в такой ситуации замена неизбежна. Рано она наступит или поздно.

Во многих автомобилях присутствует довольно простой механизм регулировки натяжения генераторного ремня. Особенно это характерно для автомобилей от производителя ВАЗ. Генератор крепится к двигательному картеру при помощи длинного болта, позволяющего перемещать его вверх и вниз. Сверху есть планка, имеющая дугообразную форму и гайку, которая фиксирует расположение генератора. «Как натянуть ремень генератора?», — спросите вы. Очень просто. Этот процесс состоит из таких этапов:

1. Гайку с планки немного открутить.

2. Монтировкой, монтажной лопаткой или другим длинным инструментом произвести отжимание генератора от двигателя на необходимое расстояние, постоянно контролируя степень натяжения.

3. Зафиксировать генератор в нужном положении.

4. Затянуть гайки, которые были ослаблены.

5. Проверить, что из этого получилось. Можно проехаться на небольшое расстояние, а потом проверить состояние натяжения ещё раз.

6. При необходимости, повторить процедуру. Порой, для достижения нужного эффекта, проделывать подтяжку генераторного ремня приходится несколько раз.

Иногда свист из двигательного отсека доноситься в зимнее время. Причиной этого может быть замерзание ремня на морозе. Замерзает, как правило, ремень из некачественных материалов. Если ремень прогреть, то свист просто исчезнет. Так что сразу не спешите прибегать к регулировке или замене генераторного ремня. Для начала обязательно определитесь со всеми возможными причинами и только после этого предпринимайте какие-то действия.

3. Как подтянуть ремень генератора регулировочным болтом.

«Как подтянуть ремень генератора при помощи регулировочного болта?», — подобным вопросом задаются многие автомобилисты, у которых ременный привод потерял былую степень натяжения. В некоторых автомобилях принято производить регулировку степени натяжения генераторного ремня не регулировочной планкой, а с помощью регулировочного болта. Способ болтового регулирования – это самый современный способ регулировки натяжения генераторного ремня. Данная процедура состоит из следующих этапов:

1. Ослабить степень затяжки нижнего и верхнего крепления генератора.

2. Отвести генератор от блока посредством поворота болта регулировки по направления движения часовой стрелки. При этом следует контролировать степень натяжения генераторного ремня.

3. Когда было достигнуто нужное натяжение, зафиксировать генератор в этом положении.

4. Затянуть гайки от крепления генератора, которые были ослаблены.

После проведения регулировки ремня генератора любым способом, нужно проделать два-три оборота и ещё раз проверить степень натяжения ремня. Если всё в порядке, можно ехать, а, если нет – проведите процедуру ещё раз. После первой поездки обязательно сделайте контрольную проверку степени натяжения и, при необходимости, повторите процедуру. У новичков не всегда получается сделать всё правильно на первой попытке. Не расстраивайтесь, просто пройдите все этапы ещё раз. При наличии желания, вы обязательно достигнете необходимого эффекта.

Подписывайтесь на наши ленты в

Как натянуть ремень генератора?






Ремень генератора — это узкое гибкое кольцо, сделанное из особой технической резины, для прочности армированной специальными волокнами. Ремень одевается на шкив коленчатого вала и шкив ротора и соединяет их между собой. Таким образом вращение двигателя передается на электрогенератор. Так как вал двигателя вращается с очень большой скоростью, делая несколько тысяч оборотов в минуту, для того чтобы ремень генератора не проскальзывал в процессе вращения, необходимо, чтобы он очень плотно прилегал к канавкам обоих шкивов. От степени натяжения ремня во многом зависит работа электрогенератора.

Поговорим подробнее о том, как правильно натянуть ремень генератора.

Степени натяжения ремня

Правильное натяжение

Оптимальное значение натяжения ремня генератора зависит от марки автомобиля и указывается производителем в сопроводительной документации. В большинстве случаев прогиб центральной части ремня под воздействием прикладываемого к нему в этом месте усилия в 10 кгс должен составлять 10-15 мм. При таком правильном натяжении генератор будет работать без перебоев, а ремень не порвется и прослужит весь положенный ему срок.

Излишнее натяжение

В том случае, если прогиб ремня будет меньше указанного выше значения, ремень может растянуться. Но это еще не самое серьезное последствие. Чрезмерное натяжение ремня приводит к преждевременному износу и разрушению подшипников электрогенератора

Недостаточное натяжение

Если ремень натянут слишком слабо, он может порваться. Помимо того, недостаточное натяжение приводит к проскальзыванию ремня на высоких оборотах, вследствие чего ухудшается работа генератора и из-под капота начинает раздаваться характерный противный свист. Такой свист, особенно усиливающийся в сырую погоду, говорит о том, что ремень надо срочно подтянуть. О том, как это можно сделать, рассказывается в нашей статье .

Проверка и регулировка натяжения ремня

Проверять и при необходимости регулировать натяжение ремня генератора следует через каждые пятнадцать, а еще лучше через каждые десять тысяч километров пробега автомобиля. Внеплановую регулировку надо проводить в том случае, если стал слышен свист, о котором говорилось выше.

Проверка степени натяжения

  1. Заглушите двигатель, поставьте автомобиль на ручник, вытащите ключ из замка зажигания.
  2. Приготовьте набор рожковых и накидных гаечных ключей, монтировку и две стальные негнущиеся линейки.
  3. Поднимите капот и отсоедините провод от минусовой клеммы аккумулятора.
  4. Поверх ремня положите одну линейку так, чтобы ее концы лежали на шкивах коленчатого вала и генератора.
  5. Довольно сильно надавите на центр ремня и второй линейкой замерьте расстояние, образовавшееся между ремнем и первой линейкой. Если величина прогиба соответствует норме, о которой говорилось выше (10 -15 мм), натяжение ремня регулировать не надо.
  6. Если же ремень прогибается сильнее положенного, значит, его необходимо натянуть.

У всех российских автомобилей отрегулировать натяжение ремня можно двумя способами, все зависит от модели и года выпуска.

Первый способ: натяжение ремня при помощи регулировочной планки

Этот способ подходит для классических ВАЗовских моделей, у которых электрогенератор крепится к картеру одним длинным болтом. В верхней части генератора находится дугообразная регулировочная планка, в которой есть небольшая прорезь и гайка, которая фиксирует положение генератора.

  1. Отверните эту гайку.
  2. Монтировкой отожмите генератор от двигателя до такого положения, в котором ремень приобретет нужное натяжение.
  3. Удерживая генератор в этом положении, закрутите гайку.
  4. Проверьте натяжение ремня. Если оно все еще недостаточное, повторите всю эту процедуру. Если ремень случайно оказался перетянут, то при повторении второго пункта инструкции немного пододвиньте генератор к двигателю и тем самым ослабьте натяжение.

Второй способ: изменение степени натяжения регулировочным болтом

Таким удобным способом можно регулировать натяжение ремня у более новых моделей.

  1. Слегка отпустите гайки, крепящие генератор сверху и снизу.
  2. Вращением регулировочного болта по часовой стрелке понемногу отодвигайте генератор от двигателя до тех пор, пока ремень не натянется до нужного положения.
  3. Когда необходимая степень натяжения будет достигнута, прекратите регулировку и тщательно закрутите все фиксирующие генератор гайки.

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы. Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора. Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

  • подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
  • снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
  • проверка работоспособности шкивов и валов механизма;
  • установка нового ремня и его правильная натяжка с соблюдением требований;
  • проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла. Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма.

Процесс выполнения натяжки ремня генератора

Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки — использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.

Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:

  • отпустите гайку, которая держит генератор в определенном положении;
  • переведите устройство в максимально высокое положение для удобного снятия старого ремня;
  • наденьте новый ремень и начните натягивать его с помощью отвода генератора вниз;
  • немного зажмите гайку, когда ремень будет достаточно сильно натянут;
  • с помощью небольшого рычага (отвертки или монтировки) произведите достаточную натяжку ремня;
  • полностью закрутите гайку крепления генератора;
  • заведите автомобиль и дайте ему поработать несколько минут, затем проверьте натяжку ремня;
  • также проверить состояние ремня стоит после нескольких километров поездки.

Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.

Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.

Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

Какое натяжение должно быть ремня генератора. Натяжение ремней

Каждый владелец автомобиля понимает, что для его «железного коня» очень важно во время проводить техническое обслуживание. Но сложность заключается в том, что современные транспортные средства настолько сложны, что порой весьма затруднительно уследить за всеми узлами машины сразу.

Чтобы не допустить, неожиданной поломки автомобиля, опытные автовладельцы проводят регулярный визуальный осмотр основных узлов своего транспортного средства. Если вы раньше этого не делали, то обязательно начните, это поможет избежать многих проблем.

Помимо осмотра и проверки основных показателей, таких как уровень заряда аккумулятора, количество оставшегося моторного масла, уровень охлаждающей жидкости и так далее, следует регулярно проверять силу натяжение ремня автомобильного генератора. Все дело в том, что качество работы автомобильного генератора лишь частично зависит от исправности всех его компонентов, немалое значение в этом имеет именно сила натяжения его ремня.

От того, насколько близко к технически идеальному уровню находится сила натяжения ремня автомобильного генератора, зависит то, насколько достаточный уровень электрической энергии он преобразует из механической энергии вращения коленвала.

Своевременная регулировка ремня генератора

Все дело в том, что существует только один способ получения автомобильным генератором механической энергии от коленвала – его ременной привод. Сам ремень, представляет собой кольцо, которое изготовлено из специального сорта резины, который прошел процедуру армирования. Он закрепляется на двух шкивах, которые способны разогнать его до скорости в несколько тысяч оборотов в минуту. Из-за этих скоростей, и существует важность натяжения ремня автомобильного генератора, ведь в противном случае, он будет проскакивать, снизится коэффициент полезного действия, а значит, системы автомобиля не будут получать достаточное количество электрической энергии.

Как натягивать ремень генератора

Многих автовладельцев интересует вопрос — как натянуть ремень генератора ? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания . То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки , недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя .

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня . А в худшем случае даже . Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10…15 мм для генераторов 37.3701 и 6…10 мм для генераторов типа 9402.3701).

Часто, если ремень генератора натянут слабо, он начинает издавать , а водитель видит неисправности в работе электрооборудования машины. В некоторых случаях о проблемах вам подскажет лампочка разряда аккумулятора. В такой ситуации рекомендуем проверить уровень натяжения ремня генератора и увеличить его.

Если при проверке вы обнаружили, что у вас слабо или сильно натянут ремень генератора, необходимо выполнить регулировку натяжения. Это можно выполнить двумя способами в зависимости от того, какая у вас машина — при помощи регулировочной планки или с помощью регулировочного болта. Рассмотрим их по порядку.

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки , а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

  • откручиваем крепежную гайку на дугообразной планке;
  • при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
  • затягиваем гайку, фиксируя новое положение генератора.

Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.

Натяжение при помощи регулировочного болта

Регулировка болтом на ВАЗ-2110

Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта , прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:

  • ослабляем крепление генератора, его верхнее и нижнее крепление;
  • с помощью регулировочного болта меняем положение генератора;
  • фиксируем и затягиваем крепление генератора.

Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики . Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец. Важно лишь правильно выбрать усилие.

После того как вы выполнили натяжение, необходимо выполнить проверку . Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем .

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет . То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — .

Напоследок

Вне зависимости от того, каким методом вы пользовались для регулировки положения генератора, после проведения процедуры нужно 2-3 раза с помощью ключа провернуть коленчатый вал, после чего убедиться, не изменился ли уровень натяжки . Также советуем проехать небольшое расстояние (1…2 км), после чего выполнить проверку еще раз .

Если вы не нашли информацию об уровне натяжения ремня генератора или не можете самостоятельно выполнить эту процедуру, обратитесь за помощью на СТО. В случае, если регулировочные механизмы установлены в крайнее положение, а натяжение ремня недостаточное, это говорит о том, что необходимо провести его замену. Как правило, пробег автомобиля между заменой ремня составляет 50…80 тысяч километров в зависимости от модели и марки машины.

Современные автомобили – это сложный комплекс разнообразных деталей и механизмов, поэтому поддерживать надлежащее состояние составных элементов бывает проблематично. Но хуже всего, когда в самый ответственный момент автомобиль неожиданно выходит из строя.

Поэтому перед очередным выездом необходимо проводить тщательный технический осмотр важных систем. Наиболее привычной является проверка состояния и уровня моторного масла, давление в шинах, уровень охлаждающей жидкости. Также не стоит забывать проверять ремень генератора, а именно степень его натяжения.

Генератор должен исправно работать и выдавать требуемое напряжение для нормального функционирования электросистем автомобиля. Производительность зависит от скорости вращения шкива, поэтому исправность ременного привода очень важна. Простого наличия ремня не будет достаточно для нормальной работы генератора, он обязан иметь натяжение определенного уровня. Только в этом случае можно действительно не беспокоиться об энергообеспечении автомобиля.

Чтобы проверить натяжение ремня генератора, нужно надавить на него пальцем

Ремень осуществляет передачу вращательного движения с коленвала на генератор. Его производят из очень прочной эластичной армированной резины. Он соединяет два (и более) шкива, скорость вращения которых составляет несколько тысяч оборотов за одну минуту. В таких условиях важно чтобы ремень максимально плотно прилегал к соответствующей канавке шкива. Это позволит не допустить возможное проскальзывание. Слабое натяжение ремня генератора зачастую сопровождается характерным свистом из моторного отсека. Натяжения ремня может быть:

  • недостаточным;
  • чрезмерным;
  • оптимальным.

Когда ремень слабо натянут, он может проскальзывать, а это уменьшает эффективность работы генератора. Также проскальзывание ремня становится причиной его преждевременного износа. Сильно натянутый ремень способствует выходу из строя подшипников генератора.

Правильность регулировки натяжения можно проверить, надавив на середину ремня между двумя шкивами.

Как натянуть ремень генератора

Генератор крепится на двигателе таким образом, что он может вращаться в некотором диапазоне относительно оси крепящего болта. Положение генератора фиксируется дугообразной планкой со специальной прорезью и гайкой. Оптимальная натяжка ремня генератора выполняется при соблюдении следующей последовательности действий:

  1. Для начала необходимо открутить гайку, которая находится на планке.
  2. Используя монтажную лопатку или другой подходящий инструмент, требуется отжать генератор.
  3. Дальше затягиваем обратно гайку на планке.
  4. Теперь можно проверить натяжение ремня и если необходимо заново повторить весь процесс.

Как подтянуть ремень генератора при помощи регулировочного болта

Самым простым способом считается натяжение ремня с помощью регулировочного болта

Наиболее прогрессивным, удобным и практичным методом является болтовое регулирование уровня натяжения. Для качественного выполнения подобной процедуры необходимо придерживаться следующего алгоритма:

  1. Затяжку гаек нижнего и верхнего уровня крепления генератора требуется ослабить.
  2. Регулировочный болт поворачивается строго по часовой стрелке. Затем нужно отвести генератор от основного блока, одновременно контролируя степень натяжки ременного механизма.
  3. В конце гайки крепления генератора необходимо качественно затянуть.

Вне зависимости от выбранной системы регулировки, после выполнения всей процедуры, используя специальный ключ, следует осуществить 2-3 оборота вала, а потом снова проверить натяжку. Также измерение нужно будет провести после недлительной поездки.

Одна из технических работ, которую владелец автомобиля может выполнить самостоятельно без привлечения специалистов автосервиса, является подтяжка ремня генератора. Езда на автомобиле с ослабленным ремнем генератора негативно сказывается на аккумуляторе и может вести к его полной разрядке и выходу из строя. Именно поэтому, важно при появлении первых признаков ослабления ремня генератора подтянуть его, чтобы нормализовать зарядку батареи и работу электрооборудования автомобиля.

Оглавление:

Обратите внимание: На некоторых автомобилях ремень генератора также приводит в движение помпу. В случае, если вовремя его не подтянуть, это приведет к негативным последствиям. Как минимум, повысится риск перегрева мотора, что, в свою очередь, может вылиться в необходимость проведения капитального ремонта.

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это . Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — или гидроусилителя.

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу.

Замена ремня генератора

Если после того как вы натянули ремень генератора, он продолжает свистеть и быстро начинает свисать, вероятно, потребуется его заменить. Чаще всего, причинами для замены ремня генератора являются:


Если появился любой из указанных выше признаков, либо произошел обрыв ремня генератора, необходимо его заменить. При выборе ремня генератора для замены рекомендуется пользоваться подбором по VIN-коду, либо можно сообщить информацию о необходимом ремне продавцу, уточнив ее предварительно в книге по технической эксплуатации автомобиля.

Сам процесс замены ремня довольно простой, с ним можно ознакомиться в книге по технической эксплуатации вашего автомобиля. Перед тем как приступать к работам, нужно поставить автомобиль на ручник и обесточить сеть, сняв клемму с аккумулятора. Сама работа сводится к тому, что предварительно ослабляется крепление, после чего генератор надо прижать к двигателя и снять старый ремень. Далее на его место натягивается новый ремень.

Инструкция

Проверка степени натяжения осуществляется путем наложения сверху, с опорой на шкивы и генератора , на ремень его привода , металлической жесткой пластины. Придавив ремень пальцем посередине с усилием примерно в 10 кг, штангенциркулем или линейкой замеряется величина его прогиба, которая должна бать равной 10-15 мм. Любые отклонения от обозначенных величин указывают на необходимость корректировки натяжения.

Lada Priora – одна из самых популярных моделей автомобилей, которые производит отечественный автопром. Из-за этого возникает множество вопросов, связанных с ремонтом и эксплуатацией данного авто. В том числе, как произвести проверку и подтянуть ремень генератора.

Инструкция

Проверяйте натяжение ремня генератора не реже, чем через каждые 15 тысяч километров. Такое требование предписывает завод-изготовитель. Поставьте автомобиль на ровную поверхность, включите ручной тормоз, чтобы исключить малейшее движение машины при выполнении работ. После этого заглушите мотор и вытащите ключ из замка зажигания.

Приготовьте необходимый для работы инструмент: штангенциркуль или линейку, а также гаечный ключ. После этого отключите провод от «минуса» аккумуляторной батареи. Поднимите капот и найдите там ремень генератора, который для начала осмотрите визуально, чтобы выявить трещины, потертости и различные дефекты.

После этого проверьте, достаточно ли сильно он натянут. Для этого надавите большим пальцем на него в сторону сужения. Удерживая ремень в таком положении, возьмите штангенциркуль или обыкновенную линейку и измерьте величину, на которую произошло отклонение от первоначального положения. Если это значение превышает 8-12 мм, то ремень нужно обязательно подтянуть.

Чтобы проверить себя, обхватите ремень двумя пальцами и поверните его на максимальный угол. Если этот угол составляет более 90 градусов, то регулировки натяжения не избежать. Возьмите в руки гаечный ключ нужного радиуса и осторожно ослабьте гайку, при помощи которой генератор крепится к натяжному кронштейну автомобиля.

При помощи регулировочного болта выставьте оптимальное натяжение ремня генератора. Следите за тем, чтобы в момент регулировки нагрузка на ремень была прежней, и он не отклонялся от заданного положения. После этого затяните гайку крепления генератора к натяжной планке с моментом, который должен быть не менее 21 Н*м. Помните, что регулярная проверка и оптимальное натяжение ремня генератора позволят вам продлить срок службы автомобиля.

Как отрегулировать приводные ремни

Современные автомобили в значительной степени полагаются на использование приводного ремня. Приводной ремень приводит в действие генератор, кондиционер, усилитель рулевого управления и, в некоторых случаях, водяной насос. Правильная работа приводного ремня важна при обслуживании автомобиля.

По мере старения приводного ремня нагрузка от силовых элементов, таких как насос гидроусилителя рулевого управления и генератор переменного тока, может вызвать растяжение ремня. Когда ремень растягивается, он может начать соскальзывать, если его оставить без присмотра.

Не все типы систем приводных ремней можно отрегулировать. Автомобили, оснащенные автоматическим натяжителем ремня, со временем подстраиваются под себя и не требуют регулировки.

В этой статье показан процесс регулировки приводных ремней на регуляторе ремня шарнирного типа.

  • Предупреждение : Приводные ремни с трещинами или чрезмерным износом следует заменить. Регулируйте только ремни, которые находятся в хорошем рабочем состоянии. Проверка состояния приводного ремня Признаки износа приводного ремня.

Часть 1 из 3: Проверка натяжения приводного ремня

Необходимые материалы

Шаг 1: Найдите точку натяжения . Во-первых, вам нужно найти самый длинный участок ремня, чтобы вы могли получить наиболее точные результаты при проверке натяжения приводного ремня.

С помощью рулетки или линейки найдите центральную точку на самом длинном участке приводного ремня.

Шаг 2: Проверьте натяжение ремня .Теперь, когда вы нашли центральную точку ремня для измерения, вы можете проверить натяжение ремня.

Нажмите на ремень пальцем и измерьте, насколько ремень может двигаться. Большинство производителей рекомендуют движение от ½ дюйма до 1 дюйма.

  • Совет : Точные технические характеристики вашего автомобиля см. В руководстве по эксплуатации.

В качестве альтернативы вы можете проверить натяжение ремня, повернув его; если он закручен более чем на половину, ремень слишком ослаблен.

Часть 2 из 3: Регулировка натяжения приводного ремня

Шаг 1: Ослабьте точки регулировки . Первым делом найдите болт шарнира приводного ремня. Обычно он находится напротив регулировочного болта, установленного на генераторе. Шарнирный болт будет немного ослаблен. Не выкручивайте болт полностью

Затем найдите регулировочный стопорный болт и регулировочный болт. Ослабьте болт регулировки ремня.

Шаг 2: Отрегулируйте натяжение приводного ремня .Ослабив как шарнирный болт приводного ремня, так и фиксирующий болт регулятора, медленно затяните регулировочный болт для достижения желаемого натяжения.

  • Примечание : Затягивание регулировочного болта делает ремень более натянутым, а ослабление болта ослабляет его.

Затяните болт на желаемую величину натяжения ремня, помня, что ремень станет немного туже, когда вы все зафиксируете. Если генератор не может двигаться, используйте отвертку с плоской головкой, чтобы осторожно приподнять генератор.

  • Примечание : Будьте осторожны, чтобы не сломать какие-либо части генератора и не поддеть пластмассовые детали.

Часть 3 из 3: Еще раз проверьте натяжение приводного ремня и закрепите генератор

Шаг 1: Затяните все болты . Первый шаг — затянуть фиксатор регулятора приводного ремня. Болт должен быть плотно затянут, но не перетягивайте его.

Затем затяните болт шарнира. Это тоже немного затянет ремень.

Теперь, когда все плотно, проверьте свою работу и убедитесь, что все в безопасности.

Шаг 2: Проверьте натяжение ремня . Когда все натянуто, проверьте натяжение ремня с помощью рулетки или линейки. Ремень не должен закручиваться более чем на половину и должен иметь рекомендуемую глубину вдавливания.

Наконец, запустите двигатель и убедитесь, что ремень не скрипит и не издает необычных шумов.

Регулировка приводного ремня вашего автомобиля является частью технического обслуживания автомобиля во время регулярных интервалов обслуживания.Правильно отрегулированный ремень не только продлевает срок его службы, но также устраняет скрипящие шумы, которые могли присутствовать раньше.

Если в какой-либо момент вам неудобно выполнять это обслуживание самостоятельно или если вы чувствуете, что приводной ремень требует замены, обратитесь за помощью к квалифицированным техническим специалистам YourMechanic.

4 способа натяжения приводного ремня

Об этой статье

Соавторы:

Специалист по ремонту автомобилей

Соавтором этой статьи является Duston Maynes.Дастон Мэйнс — специалист по ремонту автомобилей в RepairSmith. Duston специализируется на руководстве командой, которая занимается ремонтом различных автомобилей, включая замену свечей зажигания, передних и задних тормозных колодок, топливных насосов, автомобильных аккумуляторов, генераторов переменного тока, ремней ГРМ и стартеров. Дастон имеет степень младшего специалиста по автомобильным / дизельным технологиям Универсального технического института Аризоны и является сертифицированным техником-диагностом и техником по автомобильной механике BMW STEP. Компания RepairSmith получила награду Big Innovation Award 2020 от Business Intelligence Group и стартап года от American Business Awards.RepairSmith также была включена в список «50 стартапов, за которыми следует следить» по версии Built in LA, а также в список 52 компаний Business Intelligence Group, ведущих в сфере обслуживания клиентов. RepairSmith предлагает услуги на дому, чтобы обеспечить владельцев автомобилей удобным и полным ремонтом автомобилей в любом месте. Эту статью просмотрели 122 424 раза (а).

Соавторы: 9

Обновлено: 11 октября 2021 г.

Просмотры: 122,424

Краткое содержание статьи X

Если у вас возникли проблемы с усилителем рулевого управления, кондиционером или двигателем в целом, возможно, вам придется натянуть приводной ремень.Перед работой с двигателем важно отсоединить аккумулятор, чтобы убедиться, что это безопасно. Во многих автомобилях вы можете увеличить или уменьшить натяжение приводного ремня, ослабив болты на кронштейне генератора. После того, как вы ослабите болты, вам нужно будет использовать кусок дерева в качестве монтировки, чтобы увеличить натяжение ремня. Пока генератор отжат и приводной ремень натянут, вы можете затянуть болты в их новом положении, чтобы удерживать приводной ремень в этом положении. Чтобы проверить натяжение приводного ремня, большим и указательным пальцами потяните его за середину.Если вы можете натянуть ремень более чем на полдюйма, он недостаточно натянут. Чтобы узнать больше, в том числе о том, как заменить приводной ремень в автомобиле, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 122 424 раза.

Регулировка и износ змеевикового ремня

Змеевиковый ремень дебютировал в Ford Mustang 1979 года вместе с автоматическим натяжителем ремня в сборе. Несмотря на то, что мы наблюдаем значительные улучшения в конструкции ремня и увеличении срока его службы с использованием резиновых материалов EPDM, конструкция подпружиненного автоматического натяжителя ремня осталась в основном неизменной.

Большинство запросов на змеевиковый ремень происходит после того, как покупатель замечает визг или щебетание. Обычно это связано с ненадлежащим натяжением и перекосом ремня. Однако замена ремня сама по себе редко решает проблему. Лучший способ предотвратить возврат и претензии по «дефектному» ремню — это заменить узел натяжителя и связанные с ним шкивы, а также рекомендовать тщательный осмотр других компонентов с ременным приводом.

Изношенный или застекленный змеиный пояс с возрастом может начать визжать.Визг от недавно замененного ремня обычно указывает на более серьезную проблему: неправильное натяжение. Автоматический натяжитель ремня разработан для обеспечения постоянного натяжения ремня в течение всего срока службы. Нагрев и повторяющееся срабатывание внутренней пружины натяжителя могут привести к усталости и потере натяжения. Потеря смазки, а также посторонние загрязнения внутри корпуса натяжителя могут вызвать заедание и ограничить полный ход рычага натяжителя. Это может снизить эффективность натяжного устройства из-за слишком малого (или слишком большого) натяжения.Ремни излишне натянуты редко, но могут вызывать другие проблемы. Визг в первую очередь связан с проскальзыванием и является наиболее заметным признаком низкого натяжения ремня.

Натяжитель ремня не только обеспечивает необходимое натяжение, но и поглощает удары и вибрации от остальной части системы привода. Демпфер внутри корпуса натяжителя уменьшает движение рычага натяжителя, поглощая вибрации и уменьшая шум. Чрезмерное колебание рычага натяжителя является признаком неисправности демпфера и усталости пружины.Это также может указывать на отказ компонента в другом месте системы привода вспомогательных агрегатов.

Змеевидный ремень соосности может быть вызван любым из вспомогательных шкивов. Или это может быть результатом неправильной установки ремня. Существует два типа несоосности, каждый из которых вызван взаимным расположением шкивов.

Угловое смещение

Это происходит, когда шкивы «наклоняются», потому что их валы не параллельны. Изношенные втулки и подшипники могут привести к тому, что вращающиеся валы застрянут в отверстиях.Преждевременный износ подшипников и втулок часто вызван чрезмерным натяжением ремня. Установка ремня короче оригинала или попытка обойти такой компонент, как компрессор кондиционера, могут изменить величину натяжения. Это может сократить срок службы ремня и ускорить износ других компонентов. Аналогичным образом, замена шкивов большего размера может иметь тот же эффект, а также снизить мощность генераторов переменного тока и насосов гидроусилителя рулевого управления. Угловое смещение также может происходить из-за самого натяжителя, поскольку внутренняя втулка шарнира изнашивается и рычаг натяжителя начинает наклоняться.Это также может вызвать заедание корпуса и рычага, что приведет к проблемам с натяжением.

Смещение параллельности

Когда шкив находится «вне плоскости» с другими шкивами в системе привода, возникает параллельное смещение. Хотя все шкивы могут работать нормально, один или несколько из них могут сидеть слишком далеко вперед или назад на своем валу. Распространенным источником параллельного смещения является неправильная глубина установки шкивов с запрессовкой, как в насосах рулевого управления с гидроусилителем.Наружное кольцо изношенного гармонического балансира может начать «уходить» от ступицы, вызывая аналогичное смещение. При любом типе смещения ремень будет двигаться под углом, что приведет к повышенному износу ребер и краев ремня. Дополнительное трение также увеличивает рабочую температуру ремня. Это может резко снизить производительность и срок службы ремня. Углы смещения всего в три градуса могут вызвать раздражающий чириканье, а также увеличить шансы ремня соскочить со шкива.Недостаточное натяжение ремня увеличивает вероятность его потери.

Несоосность (и возникающий в результате шум) наиболее заметна на коротких промежутках между шкивами. Диагностика более длинных пролетов может быть затруднена. Смещение на несколько градусов может быть незаметно невооруженным глазом. Использование лазерного юстировочного инструмента или линейки может помочь в обнаружении этих небольших отклонений.

Натяжитель ремня генератора — Оригинальный Volvo — 1378789

Описание

Узел натяжения ремня генератора на этих автомобилях, как известно, хрупкий и сложный в ремонте.если вы хотите начать все сначала, мы вам поможем.

Дополнительные ключевые слова: БОЛТ НАПРЯЖЕННОГО РЫЧАГА

Об оригинальном Volvo

Все, что IPD поставляет под маркой «Оригинальный Volvo», является оригинальными запчастями Volvo. Это те же детали, которые Volvo использовала для производства ваших автомобилей на конвейере. Все оригинальные запчасти Volvo, поставляемые Volvo, производятся Volvo в соответствии со спецификациями и строгими правилами контроля качества. Наши клиенты должны рассчитывать на такое же высокое качество при покупке подлинных продуктов Volvo, которые в прошлом были доступны только для дилеров.Volvo полагается на других высококачественных производителей оригинального оборудования, таких как Lemforder, Behr, Sachs, Bosch, Valeo, Siemens, VDO, Corteco и многих других, чтобы поддерживать свою приверженность качеству и безопасности.

В 2017 году IPD объявила, что является эксклюзивным дистрибьютором подлинных классических запчастей Volvo в Северной Америке. Мы гордимся нашим наследием Volvo, восходящим к 1963 году, и репутацией, не имеющей аналогов в отрасли.

Многие могут этого не знать, но Volvo на латыни переводится примерно как «катиться».Компания была основана в 1927 году Ассаром Габриэльссоном и Густавом Ларссоном как дочернее предприятие компании SKF, производящей шарикоподшипники. Хотя логотип Volvo выглядит как биологический символ мужчины, на самом деле это шведский символ железа. Отдавая дань своему наследию в производстве сплавов, Volvo выбрала логотип, на котором было изображено кольцо, делающееся пополам в положении «1 час». Сегодня Volvo известен во всем мире как один из самых знаковых брендов, известных своей безопасностью, долговечностью и приверженностью энтузиастам.

IPD с гордостью служит сообществу Volvo с 1963 года.Мы стремимся быть лучшим местом для удовлетворения ваших потребностей Volvo. Наш подход к клиентам и автомобилю — это прежде всего означает, что ваш опыт является нашим главным приоритетом. У нас действительно беспроблемный возврат, подробный блог Volvo, а также руководства и видеоролики Volvo для самостоятельной сборки многих наших продуктов.

Проверка, регулировка и замена приводного ремня

Примечание: Единственная необходимая запчасть, которую вам нужно носить с собой в любом VW
(помимо запаски и средств для ее замены), — это запасной ремень вентилятора
.Если вы попытаетесь управлять своим VW с обрывом ремня вентилятора, вы сломаете двигатель
в пределах нескольких миль.
~~~

Эта статья охватывает следующие темы —

~~~

Проверка приводного ремня

Примечание: Ремень должен быть по крайней мере достаточно натянут, чтобы при повороте шкива генератора / генератора с помощью гаечного ключа также вращался двигатель.Если он слишком ослаблен, поворот шкива просто повернет вал генератора / генератора, в то время как ремень проскальзывает на шкиве. В двигателе VW с воздушным охлаждением правильное натяжение ремня вентилятора имеет жизненно важное значение, поскольку любое проскальзывание ремня снижает количество охлаждающего воздуха, подаваемого вентилятором. Конечно, слишком натянутый ремень может вызвать преждевременный износ подшипников генератора / генератора.

  1. Ремень привода генератора / генератора, также называемый клиновым ремнем или просто ремнем вентилятора, расположен в задней части двигателя.Поскольку этот ремень приводит в действие как генератор переменного тока, так и вентилятор охлаждения двигателя, хорошее состояние и правильная регулировка ремня имеют решающее значение для работы двигателя. Из-за своего состава и высоких нагрузок, которым они подвергаются, приводные ремни растягиваются и изнашиваются с возрастом. Поэтому их необходимо периодически проверять.
  2. При выключенном двигателе откройте задний капот и найдите приводной ремень в задней части двигателя. Проверьте ремень на предмет отделения клейкой резины с обеих сторон сердечника, отделения сердечника со стороны ремня и / или разрыва сердечника.
  3. Также проверьте, нет ли потертостей и остекления, которые придают ленте блестящий вид. Следует проверить обе стороны ремня, а это значит, что вам придется повернуть ремень, чтобы проверить нижнюю сторону. Пальцами нащупайте ремень там, где вы его не видите. Если какое-либо из вышеперечисленных условий очевидно, замените ремень.
  4. Чтобы проверить натяжение ремня, большим пальцем нажмите на ремень на полпути между шкивами и измерьте прогиб с помощью линейки. Прогиб приводного ремня должен составлять около 5/8 дюйма.Если натяжение больше или меньше этого, его необходимо отрегулировать, чтобы натяжение соответствовало спецификации.
~~~

Регулировка приводного ремня

Примечание: Регулировка натяжения ремня вентилятора на двигателе типа 1 отличается от более современных автомобилей. Поскольку генератор / генератор и охлаждающий вентилятор находятся на этом двигателе в неподвижном месте, VW пришлось предусмотреть регулировку ремня вентилятора другим способом.Сделали это с помощью прокладок. Шкив генератора / генератора на самом деле состоит из двух отдельных половин. Чтобы отрегулировать натяжение ремня, гайку шкива снимают, и в пространство между половинками шкива добавляют или вычитают прокладки. Добавление регулировочных прокладок снижает натяжение ремня, а удаление регулировочных прокладок увеличивает натяжение ремня. Все оставшиеся прокладки размещаются снаружи половин шкива под стопорной гайкой.

  1. Для регулировки натяжения ремня необходимо сначала снять гайку шкива.В передней половине шкива генератора (передняя — передняя) есть прорези. Вставьте длинную тонкую отвертку в один из этих пазов, где она будет упираться в головки болтов под шкивом, чтобы удерживать шкив в неподвижном состоянии, при этом с помощью гаечного ключа на 19 мм ослабьте стопорную гайку шкива.
  2. Примечание: VW поставлял трубный ключ с каждой машиной только для этой работы (он также подходит для колесных гаек и свечей зажигания!), Но любой накидной гаечный ключ на 19 мм (накидной ключ) подойдет.

  3. Снимите гайку шкива, и вы увидите металлическую шайбу в форме раструба / тарелки, а под ней несколько прокладок. Удалите все это, а затем снимите заднюю (заднюю часть автомобиля) половину шкива.
  4. Натяжение ремня регулируется путем вставки или удаления прокладок между половинками шкива.
  5. Примечание: Хотя прокладки тонкие, удаление или добавление даже одной из них значительно влияет на натяжение ремня.

    Примечание: Запасные прокладки размещаются непосредственно под тяжелой тарельчатой ​​шайбой, поэтому полный набор прокладок и половин шкива остается прежним.Это гарантирует, что гайка будет правильно соответствовать валу, а запасные прокладки будут доступны для использования в будущем.

    Примечание: При удалении стопки прокладок для замены ремня на новый рекомендуется держать прокладки между шкивами отдельно от запасных частей, чтобы у вас была отправная точка для количества прокладки, необходимые для нового ремня. Чаще всего для нового ремня требуется одна или несколько дополнительных прокладок между половинками шкива.

  6. Установите ремень, при необходимости регулировочные шайбы, половину внешнего шкива, запасные регулировочные шайбы, тарельчатую шайбу и стопорную гайку.Убедитесь, что мойка высокого давления с тарой находится на месте непосредственно под стопорной гайкой. Эта шайба необходима для поддержания равномерного давления вокруг ступицы шкива через набор прокладок.
  7. Остановите шкив от вращения с помощью большой отвертки, как описано выше, и надежно затяните гайку.
  8. Если вам трудно закрепить гайку на резьбе, иногда при сжатии нового ремня между двумя шкивами он поднимается из впадины между половинками шкива Alt, чтобы начать гайку.
  9. Примечание: При использовании нового жесткого ремня может оказаться полезным снять стопорную отвертку и продолжать затягивать гайку шкива, чтобы двигатель несколько раз провернулся. Это поможет ремню вылезти из впадины между половинками шкива по мере их натяжения. Установите стопорную отвертку в паз для окончательной затяжки.

  10. Перепроверьте натяжение ремня и повторяйте, пока натяжение приводного ремня не станет правильным.
  11. Примечание: Проблема с этим методом регулировки заключается в том, что вам нужно угадать, сколько прокладок вам нужно добавить или вычесть, затем собрать все вместе и проверить.Если это все еще не так, вам нужно вернуться и сделать это снова. Это не лучший дизайн, но он работает. К счастью, для регулировки натяжения ремня обычно требуется всего одна или две дополнительные прокладки или меньше.

~~~

Замена приводного ремня

Примечание: Правильный размер ремня для всех вертикальных двигателей типа 1 (Beetle / Kharman Ghia / Thing / более старые автобусы) (кроме 12-вольтовых двигателей с генераторами переменного тока) составляет 905 мм.Правильный размер для 12-вольтовых двигателей с генераторами составляет 11,3 x 912 мм. Длина важна из-за ограниченной регулировки натяжения, доступной в этой конструкции двигателя. Если вы не уверены, отнесите старый ремень в магазин запчастей для сравнения. Ремень 905 мм был на пределе возможностей с большим вентилятором и генератором с 1973 года, поэтому VW заменил ремень на более широкий / прочный — 912 x 11,3 мм, который также на 7 мм длиннее, потому что более широкий ремень немного выше в шкиве двигателя. Эти ремни подходят для ВСЕХ двигателей VW типа 1 и служат дольше, чем оригинальные 905-миллиметровые ремни.

  1. Чтобы заменить ремень, выполните описанные выше процедуры для регулировки приводного ремня, затем снимите ремень со шкива коленчатого вала и снимите его.
  2. Примечание: Если у вас есть металлическая посуда вокруг задней части шкива двигателя, вам нужно будет удалить ее (три винта), чтобы получить доступ к шкиву двигателя. В некоторых машинах это есть, в некоторых нет. Не забудьте потом заменить эту жестяную посуду — она ​​поможет предотвратить падение предметов в долину вокруг шкива двигателя.Ничто так не режет новый ремень, как недостающий винт!

  3. Снимите тарельчатую шайбу высокого давления и тонкие прокладки. Снимите внешнюю половину шкива, и ремень вентилятора оторвется. Между половинами шкива будет еще одна группа прокладок шкива, которые регулируют натяжение ремня в зависимости от количества используемых прокладок.
  4. Примечание: У вас должно быть не менее 10 регулировочных шайб!

  5. Для нового ремня поместите для начала на две прокладки меньше между половинками шкива.Возможно, вам повезет и вы обнаружите, что это правильный номер — это не так, вам придется снова снять внешнюю половину шкива и добавить еще одну прокладку, чтобы ослабить ремень, или удалить прокладку, чтобы затянуть ремень. Установите оставшиеся прокладки (если есть), затем плоскую шайбу высокого давления и затяните гайку так же, как вы ее сняли.
  6. Убедитесь, что ключ зажигания выключен, затем проверните двигатель на полный оборот и проверьте натяжение ремня. Вы должны иметь возможность протолкнуть ремень между двумя шкивами на 5/8 дюйма.Ни больше, ни меньше. Если вы можете переместить ремень более чем на 5/8 дюйма, вам нужно будет удалить прокладки между половинками шкива, чтобы затянуть его, и добавить больше, чтобы ослабить его, если вы не можете переместить ремень на 5/8 дюйма.
  7. Примечание: Ремень натягивается путем сближения половин шкива друг с другом, что заставляет ремень подниматься выше, и это устраняет провисание.

  8. Не забудьте вращать двигатель между каждой установкой прокладок, чтобы убедиться, что ремень движется на своей нормальной высоте в канавке, прежде чем проверять его натяжение.Всегда кладите дополнительные прокладки под моечную машину высокого давления для безопасного хранения на случай, если вам понадобится заменить ремень в будущем.
  9. Примечание: ОЧЕНЬ важно, чтобы вы всегда регулировали ремень, сначала слишком свободно, а затем медленно затягивая. Это обеспечивает плотное прилегание половин шкива друг к другу с прокладками между ними. Если вы совершите ошибку, пытаясь торопиться, и между шкивами не окажется достаточного количества прокладок, ремень натянется до того, как половинки шкива сядут на место (и гайка будет затянута), и когда вы запустите двигатель, шкивы будут качаться и уничтожить себя, ремень, а может и свой генератор или генератор.Это наиболее частая ошибка при регулировке ремня, поэтому проявите терпение и сделайте все правильно, чтобы не ходить в 3 часа ночи дождливой ночью. 😉

    Последний совет! Немного более широкий ремень 912 x 11,3 мм проходит немного выше в канавке шкива двигателя. Это означает, что генератор и вентилятор раскручиваются немного быстрее. Это хорошая вещь!

Взято из инструкций по продукту, полученных от Aircooled.Net, с нашей благодарностью.

* * * * *
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
