Регулировка солекса: Настройка карбюратора 2108, 21081, 21083 Солекс

Настройка карбюратора 2108, 21081, 21083 Солекс

При возникновении каких-либо проблем в работе карбюратора, при замене своего карбюратора другим с неизвестными и не проверенными параметрами, при проведении технического обслуживания (раз в 15000 км пробега) и т. д. необходимо провести полную настройку работы его систем и механизмов.

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Необходимые инструменты

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ по настройке карбюратора Солекс 2108, 21081, 21083

1. Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

2. Полностью разбираем карбюратор.

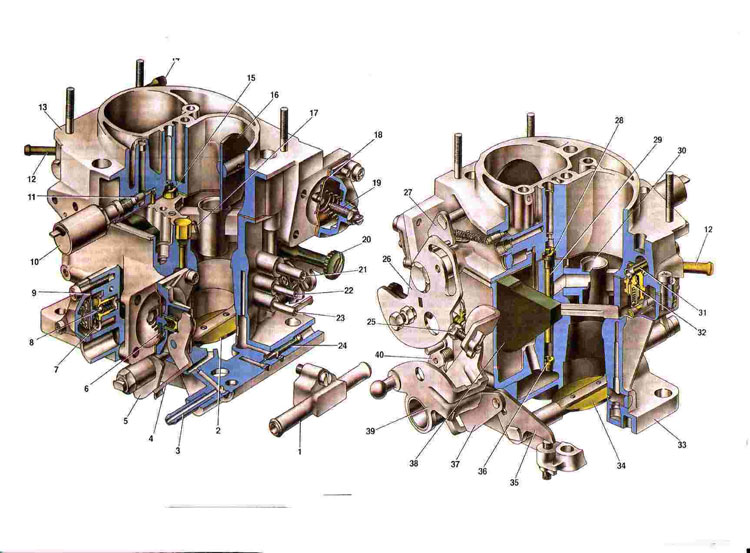

Карбюраторы 2108, 21081, 21083 Солекс и их модификации устроены довольно просто, поэтому трудностей с их разборкой возникнуть не должно. Упрощает работу и то, что они состоят всего из двух частей (крышки и корпуса). Подробный перечень действий при разборке карбюратора и их последовательность смотрим на странице  «Полная разборка и последующая сборка карбюратора 2108, 21081, 21083… Солекс» .

Полностью разобранная верхняя часть («крышка») карбюратора Солекс 2108, 21081, 21083

3. Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и  выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

4. Собираем карбюратор.

Сборку проводим руководствуясь алгоритмом, предложенным в статьях: «Сборка корпуса карбюратора 2108, 21081, 21083 Солекс» и «Сборка крышки карбюратора Солекс 2108, 21081, 21083». Выбракованные на предыдущем этапе детали меняем на новые. Если забыли где, как и что стояло смотрим по картинкам в статье.

5. Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков и их правильность установки. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора  Солекс».

Установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

hr>

6. Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки  и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс 2108, 21081, 21083» или «Регулировка пускового устройства карбюратора 21083 Солекс (снятого с двигателя)».

Проверка и регулировка пускового зазора «А» у кромки воздушной заслонки карбюратора Солекс 21083

7. Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

8. Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

Распылитель ускорительного насоса Солекс

9. Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс 21083

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

«Эконостат карбюратора Солекс».

Детали эконостата карбюратора Солекс которые нужно проверить и отремонтировать

10.

Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые.

Nри прокладки под карбюратор Солекс

А так же проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

Проверка привалочной плоскости фланца карбюратора Солекс на наличие деформации

11. Проводим регулировку приводов воздушной и дроссельной заслонок.

«Регулировка привода дроссельных заслонок карбюратора Солекс»,

«Регулировка привода воздушной заслонки карбюратора Солекс».

12. Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

«Регулировка холостого хода Солекс 2108, 21081, 21083».

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Всё, настройка завершена.

Еще статьи по настройке карбюраторов 2108, 21081, 21083 Солекс

— Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс

— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Тарировочные данные и параметры карбюраторов Солекс

— Блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс

Подписывайтесь на нас!

Регулировка карбюратора Солекс на ВАЗ 21213 «Нива»

Главная » Ремонт автомобиля

На чтение 4 мин Просмотров 10.6к. Опубликовано 22.03.2017 Обновлено 26.03.2017

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Содержание

1. Поэтапная регулировка карбюратора Солекс на ВАЗ 21213
2. Регулировка пусковой системы
3. Регулируем холостой ход

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

• Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
• После работы двигателя на протяжении пяти минут его необходимо заглушить;
• Отсоединяется топливоподводящий шланг;
• Откручиваются винты, закрепляющие крышку карбюратора;
• В горизонтальном положении поднимается верхняя часть механизма системы питания;
• Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

• Демонтируются воздушные фильтры;
• Отсоединяется подсос, заводится мотор;
• С помощью подручных инструментов на треть открывается воздушная заслонка;
• Рычагом выставляются 3200 об/мин коленвала;
• Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
• Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

Solex 34PICT Регулировки — Детали карбюратора Mikes

До 1980-х годов почти в каждом двигателе использовался карбюратор для подачи необходимой смеси бензина и воздуха. С годами карбюраторы превратились в сложные узлы со скрытыми внутренними каналами, предназначенными для обеспечения плавной работы двигателя во всем диапазоне оборотов. В результате они могут показаться загадкой тем, кто не знаком с их работой. В этом руководстве особое внимание уделяется карбюратору Solex 34 PICT, использовавшемуся на автомобилях VW 1971–74 годов. Однако карбюраторы более ранних моделей аналогичны, поэтому приведенные здесь общие советы могут оказаться полезными для владельцев винтажных автомобилей VW..

Прежде чем начать

Предостережение: большинство предполагаемых проблем с карбюратором обычно оказываются проблемами с зажиганием. Другими словами, если двигатель вашего VW работает плохо, карбюратор — это последний компонент, над которым вам следует работать. Вместо этого начните с выполнения следующих шагов:

• Установите зазоры клапанов на холодном двигателе
• Установите зазор между точками (при необходимости замените точки)
• Установите угол опережения зажигания

изменение настроек карбюратора.

Применение и история

34 PICT-3 использовался на Volkswagen «Beetle» с 1971 по 1974 год. Он произошел от 28 PICT, который в 1968 году стал 30 PICT. В 30 PICT-2 были введены средства контроля выбросов. , что означало заводской винт на схеме регулировки громкости. Последующие 34 PICT-3 получили соленоид отсечки топлива, что потребовало перемещения винта перепуска воздуха.

Номера моделей карбюраторов обычно можно увидеть на боковой части топливного бака.

Обзор

В 34 PICT-3, как и во всех карбюраторах, воздух и бензин всасываются за счет разрежения, создаваемого поршнями, опускающимися в цилиндры. Две форсунки, называемые пилотной форсункой и основной форсункой, позволяют бензину вытекать из топливного бака. Дроссельная заслонка в карбюраторе регулирует скорость двигателя, ограничивая поток воздуха. Выше по течению от него находится еще одна дроссельная заслонка, дроссель. При холодном двигателе воздушная заслонка частично закрывается, обогащая топливно-воздушную смесь, чтобы двигатель мог работать.

Воздушная заслонка также соединена с заслонкой дроссельной заслонки для обеспечения функции «быстрого холостого хода» (то есть удерживает дроссельную заслонку открытой) через ступенчатый кулачок. Это позволяет постепенно снижать обороты холостого хода по мере прогрева двигателя.

На холостом ходу дроссельная заслонка почти полностью закрыта, перекрывая подачу воздуха. Чтобы двигатель мог работать на холостом ходу, перепускной контур позволяет топливно-воздушной смеси поступать во впускной тракт чуть ниже дроссельной заслонки. Этот контур состоит из двух просверленных каналов, в каждом из которых имеется винт, регулирующий объем протекающего топлива. Эти два винта можно увидеть чуть выше соленоида отсечки топлива. Нижний винт меньшего диаметра изначально был предварительно установлен на заводе и закрыт крышкой. Это винт регулировки громкости, состоящий из длинной тонкой иглы. Больший винт управляет перепуском воздуха и всегда предназначался для регулировки техническим специалистом.

Необходимые инструменты

Единственными инструментами, необходимыми для настройки карбюратора, являются отвертка с плоским лезвием и тахометр.

Процедура регулировки карбюратора

Ниже приведены этапы настройки карбюратора. (Обратите внимание на повторяющийся характер поиска оптимальных положений винта):

1. Первоначальные проверки
2. Очистка струи
3. Регулировка быстрого холостого хода
4. Первоначальная регулировка винта регулировки объема
5. Начальная регулировка холостого хода
6. Окончательная регулировка винта регулировки объема
7. Окончательная регулировка холостого хода

1. Начальная проверка

При полностью прогретом двигателе снимите воздушный фильтр и убедитесь, что воздушная заслонка полностью открыта. Если нет, то перед внесением любых других изменений следует отрегулировать воздушную заслонку.

Убедитесь, что все вакуумные шланги подсоединены.

При работающем двигателе проверьте герметичность прокладки в основании карбюратора. Один из способов найти их — распылить небольшое количество очистителя карбюратора вокруг прокладки. Утечка притянет его, мгновенно увеличив скорость двигателя. Прежде чем продолжить, необходимо устранить любую утечку.

2. Очистка форсунок

Если карбюратор не был недавно перестроен, необходимо вынуть и очистить две форсунки, чтобы убедиться в отсутствии засоров. (Даже просто частичная блокировка не позволит карбюратору и двигателю реагировать на изменения, которые вы собираетесь внести.) Обычно достаточно струи воздуха из воздушной линии, хотя для стойких отложений может потребоваться применение очистителя карбюратора. Замените форсунки, когда они высохнут.

3. Быстрая регулировка холостого хода

На холостом ходу при прогретом двигателе дроссельная заслонка должна быть почти полностью закрыта. Это устанавливается винтом быстрого холостого хода, который воздействует на ступенчатый кулачок.

Отрегулируйте винт так, чтобы был зазор 0,003 дюйма, затем поверните его внутрь на пол-оборота. Это устанавливает открытие дроссельной заслонки.

4. Первоначальная регулировка винта регулировки громкости

Аккуратно вкручивайте его до тех пор, пока не почувствуете его посадку. Не затягивайте слишком сильно, так как это повредит корпус карбюратора. Затем отверните его на 2 ½ оборота. Это начальная настройка.

Подключить тахометр, заменить воздушный фильтр и запустить двигатель.

5. Начальная регулировка холостого хода

Холостой ход устанавливается регулировкой большего винта. Включение уменьшает объем протекающей топливно-воздушной смеси, выключение увеличивает объем. Медленно поворачивайте винт, следя за частотой вращения двигателя. Цель около 850 об/мин.

6. Окончательная регулировка винта регулировки объема

Вернитесь к маленькому винту и медленно поверните его, чтобы увеличить скорость двигателя. (Обычно наружу.) Требуется не более полного оборота.

Найдите максимальную скорость, затем поверните винт внутрь, чтобы обороты немного упали.

7. Окончательная регулировка холостого хода

Вернитесь к перепускному винту и поверните его, чтобы снова установить холостой ход на 850 об/мин.

Плавный ход

Если ваш двигатель не работает плавно на холостом ходу, это может быть более серьезной проблемой. Однако, если все прошло хорошо, он будет работать как швейная машина.

WSM -SOLEX

О вашей топливной системе Porsche —
SOLEX

Дом

Карта сайта

Это Copies of Page of PoreSeme Shiptempement ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS -ShipemeS. Эта информация

относится ко всем автомобилям Porsche с карбюратором Solex 40PII-4. Если у вас нет копии руководства
, вы найдете эту информацию полезной при установке, настройке или устранении неисправностей ваших карбюраторов.

Прежде чем приступать к ремонту карбюраторов, необходимо рассмотреть ряд других вопросов:
  Есть ли у вас топливный фильтр? «Вещи» со дна вашего старого бензобака могут забивать каналы
или форсунки, что приводит к перебоям в работе. И это будет продолжаться с вашими восстановленными углеводами!
   Проверьте давление в топливном насосе. Это особенно важно для

Zenith
   ОЧЕНЬ ВАЖНО, проверьте своего дистрибьютора! Сроки, самое главное, постоянство сроков, чтобы сделать
убедитесь, что ваш двигатель работает правильно. Добавление petronix к вашему дистрибьютору может помочь, если у вас есть система на 12 90–103 вольт, а не на шесть вольт.

   Рычаг подключен правильно, от педали подачи топлива к карбюратору.
   Клапаны, коромысла, поршни, все в порядке

Нажмите на определенную страницу для увеличения. При необходимости вы всегда можете распечатать страницу.

Правильно ли настроен карбюратор для вашего двигателя? проверьте эти спецификации

, чтобы узнать, какой номер
подходит для вашего оригинального двигателя.

«Разобранные» схемы деталей карбюраторов

доступны здесь, , чтобы вы могли увидеть, какие детали
могут отсутствовать, а какие нет, нуждаются в замене или сломаны.
