Регулировка схождения колес своими руками: Регулировка развала схождения. Сход развал своими руками

Как сделать развал-схождение колес — регулировка развала-схождения

Рано или поздно в автомобилях любой модели или страны-производителя возникает необходимость ремонта передней подвески. Связано это может быть практически с любым нюансом: от замены сайлентблока или шруса до замены амортизаторов или пружин к ним. Если ремонт производится самостоятельно, то велика вероятность нарушить схождение колес очень велика.

Что такое развал-схождение колес

Что такое развал и схождение колес

Термин по сути состоит из двух разных понятий:

• Развал колес – отклонение колеса от вертикальной оси плоскости вращения. Например, при положительном угле развала нижняя часть колеса будет направлена наружу.
• Схождение колес – это отклонения плоскости вращения колеса от направления движения.

Соответственно обобщенный термин развал-схождение позволяет оценить насколько неровно установлено колесо относительно продольной и поперечной оси движения.

Зачем необходимо делать развал-схождение

Положительный и отрицательный развал

Правильно выставленные углы развала и схождения колес необходимы для:

• Повышения безопасности движения. При неправильно выставленном угле ухудшается чувствительность колес к манипуляциям рулем.
• Снижение износа покрышек – при значительном отклонении колес по горизонтальной или продольной оси автомобиля уменьшается площадь соприкосновения покрышки колеса с дорожной поверхностью. Соответственно покрышка быстрее изнашивается.
• Улучшения стабилизации автомобиля на дороге. При неверно выставленном угле развала или схождения автомобиль начинает «тянуть» в одну из сторон, и его приходится постоянно контролировать.

Признаки необходимости регулировки развала-схождения колес

Иногда неправильный развал-схождение определяется на глаз

Признаков, при которых необходимо обязательно проверить углы развала и схождения множество, но стоит упомянуть наиболее часто встречающиеся:

• Автомобиль при движении прямо на ровной дороге начинает существенно «тянуть» в одну из сторон. Для движения прямо автовладельцу необходимо постоянно поправлять траекторию движения автомобиля или компенсировать уход постоянным выворотом руля.
• При осмотре покрышек колес автомобиля заметны явные признаки истирания с одной из сторон. Обычно заметнее всего эти следы видны на кромке покрышки.
• Стоит также назвать не совсем признак, а следствие. Развал-схождение необходимо сделать при замене покрышек, произведенном ремонте передней или задней подвески. При этом развал-схождение задней подвески необходимо проверять для иностранных автомобилей, потому как в отечественных автомобилях такая регулировка не предусмотрена.

Вообще процедуру проверки угла развала-схождения необходимо периодически контролировать, даже если на автомобиле не производились ремонтные работы, а он просто передвигался по дорогам.

Способы регулировки развала-схождения

Профессиональная регулировка развала-схождения

Способов на самом деле несколько, но стоит описать наиболее популярные. Вообще, все способы осуществления работ с подвеской автомобиля можно разделить на две части:

• Доверить свой автомобиль специалистам станции технического обслуживания.
• Обслуживать и производить все виды ремонтных работ самостоятельно.

Для того чтобы определиться какой из способов выбрать и как сделать развал-схождение колес, необходимо сперва понять для себя, насколько вы готовы оплачивать чужую работу. Если лишних денег в наличии нет, то стоит выбрать способ самостоятельной регулировки развала и схождения.

Как сделать развал-схождение колес своими руками

Болт-эксцентрик

Этот материал будет полезен тем автолюбителям, которые решили произвести ремонтные работы самостоятельно, но не знают, как сделать развал-схождения своими руками. Следует действовать нехитрой последовательностью и у вас все получится.

• Установите автомобиль на ровную поверхность, предварительно обеспечив доступ к рулевым тягам и рулевой рейке. Как вариант может подойти гараж со смотровой ямой или эстакада. Переднюю часть автомобиля можно немного поддомкратить, чтобы на колеса не полностью действовала масса автомобиля, тогда будет проще производить доводку.
• Затем колеса выравниваются как для езды прямо. Руль желательно закрепить, если нечем, то для исправления развала-схождения понадобятся два человека, один из которых будет держать руль в одном положении.
• После выставления колес в прямом положении понадобится мел, отвес и точная линейка или штангенциркуль. При помощи мела делаются отметки по диаметру колеса. Затем при помощи линейки и отвеса измеряются расстояния у верхней и нижней отметки относительно края крыла автомобиля. Замеры лучше произвести несколько раз чтобы быть уверенным в правильности результата.
• Затем необходимо ослабить кронштейн крепления стойки амортизатора и провернуть кулачек крепления на полученную разность между верхней и нижней меткой, и отвесом в предыдущем измерении. Затем колесо закрепляется.

Можно приступать к регулировке схождения колес для этого можно воспользоваться линейкой или специальной раздвижной штангой.

• Руль необходимо продолжать удерживать в положении для прямолинейного движения автомобиля.
• На внутренней стороне колес ставится мелом метка, и замеряется между ними расстояние.
• Колеса проворачиваются на 90 градусов и проводятся 4 замера.

Если расстояния, измеренные линейкой отличаются, то они поправляются при помощи регулировки длины рулевых тяг – устраняем разницу в измерениях.

Видео

А так можно отрегулировать развал-схождение в гаражных условиях:

Как сделать схождение задних колес в домашних условиях

После ремонта ходовой автомобиля требуется сделать регулировку схождения задних колес. Это одна из тех задач, для выполнения которых не нужно быть профессиональным автомехаником. Сделать схождения можно своими руками без специализированного оборудования.

Необходимые инструменты:

• бечевка или шнур;

• проволока;

• набор накидных ключей или головок.

Регулировка схождения

Схождение регулируется сначала на одном колесе, потом втором. Лучше всего, чтобы машина не была поддомкраченной. Сначала нужно натянуть шнур между передним и задним колесом справа или слева.

Важно, чтобы веревка проходила через центр ступиц. Спереди автомобиля ее можно подцепить за буксировочный крюк, а сзади за фаркоп, брызговик или другой выступ.

После этого поворотом руля нужно выставить переднее колесо ровно, чтобы оно шло параллельно бечевки. То есть, в задней части переднее колесо должно к ней доходить с легким касанием.

Поскольку передняя и задняя ось автомобиля имеют разную ширину, то это нужно учесть. Информации о размере колесной базы можно посмотреть в руководстве по эксплуатации обслуживаемого автомобиля. Передняя база в авто из примера 1580 мм, а задняя 1565 мм. Таким образом, переднее колесо в идеале должно быть выдвинуто относительно заднего на 7,5 мм. При этом нужно учитывать, что использование проставок меняет колесную базу. Если они установлены, то отталкиваясь от их ширины нужно сделать перерасчет базы. Так, если впереди проставка 12 мм, а сзади 3 мм, то заднее колесо утоплено относительно переднего на 16, 5 мм.
Далее нужно согнуть 2 куска проволоку буквой «Г». На их ножке за 16,5 мм от края делаются отметки. В результате получается примитивный инструмент, позволяющий контролировать схождение заднего колеса относительно переднего, компенсировав разницу по ширине.

Для дальнейшей регулировки в идеале пригласить помощника. Он будет контролировать по нитки, идущей параллельно переднему колесу, фактический зазор до заднего колеса. Нужно, чтобы по боковине шины в передней и задней части он составил 16,5 мм.


Добиться этого можно вращая болты схождения. Другая сторона регулируется аналогичным образом.


Предлагаемый способ регулировки позволяет выставить схождение даже в полевых условиях. В идеале поставить машину над смотровой ямой. Если же поднимать ее на подъемнике, то отсутствие нагрузки на рычагах создадут небольшую погрешность.

Смотрите видео

Схождение колес своими руками: как отрегулировать схождение самому

Термин развал-схождение колес знаком многим автомобилистам. Чтобы повысить ходовые качества транспортного средства, необходимо освоить навыки, соответственно, провести операцию собственноручно с минимальными денежными затратами. Для обеспечения безопасности на дороге ходовая часть авто должна быть исправной. Поэтому очень важно грамотно отрегулировать развал-схождение колес. Углы расположения, а именно они выставляются в ходе этой операции, играют большую роль в обеспечении управляемости, а также устойчивости транспортного средства.

Схождение колес своими руками

Развал — это угол, который образуется между плоскостью вращения колеса и вертикалью. Данный показатель определяет курсовую устойчивость транспортного средства. Например, правильный грузовой развал-схождение оказывает особое влияние на дальнейшую эксплуатацию автомобиля.

Схождение колес — самостоятельная процедура

Под термином схождение подразумевается другой не менее важный показатель — это, в свою очередь, угол между плоскостью, в которой вращается колесо. Для многих машин регулировка осуществляется на передних/задних колесах.

Обратите внимание!

Нормальный развал обеспечивает лучшее дорожное сцепление.

Когда фиксируется длительный пробег авто, тогда опытный автовладелец может заметить нарушение правильных углов. В этом случае изнашивается резина, а сама машина теряет курсовую устойчивость. Не рекомендовано ездить по неровной поверхности. Плохое состояние дороги повреждает ходовую часть автомобиля. Соответственно, нарушаются многие регулировки. Завершив ремонтные работы ходовой части, сразу же регулируется развал-схождение.

Советы по самостоятельному проведению данной процедуры

Рекомендации по проведению данных действий

Вопрос о том, как сделать правильно схождение колес самому, актуален и сегодня. Перед началом рабочих действий автовладелец должен убедиться в том, что ходовая транспортного средства находится в исправном состоянии. Если нужен ремонт, то проводить данную процедуру действительно бессмысленно.

Обратите внимание!

 Не рекомендовано проводить операцию без определения давления в покрышках.

Как отрегулировать схождение колеса на «Газели» самому

Как правильно провести регулировку схождения колес

Выполнять развал-схождение колес своими руками является достаточно сложно и ответственной задачей. Для начала придется выбрать соответствующие инструменты, а также выделить определенную сумму. При проведении рабочих действий придется воспользоваться дорогостоящим инструментом.

Тем, кто решит провести все самостоятельно без помощи специалиста, придется заранее приобрести специальное оборудование.

Автовладельцам потребуется обзавестись следующими инструментами:

• Измерителем развала (цифровой разработкой).
• Регулятором схождения для выполнения замера.
• Набором с ключами.

Выполнить основную работу можно с осуществлением определенных действий. Порядок работы будет выглядеть следующим образом: автовладелец должен определить расстояние между конструкциями. Все эти сведения нужно зафиксировать на бумаге.

Когда показатель развала меняется, аналогичная ситуация происходит и со схождением. Нужно убедиться, что все гайки на колесах прочно затянуты. При несоблюдении идентичности следует своевременно принять меры, чтобы данную ситуацию изменить. Разность между изделиями может иметь максимум 0.5 атмосфер.

Важно!

При помощи контргайки, болта с эксцентриком происходит крепление рычагов подвески транспортного средства. Чтобы отрегулировать угол развала, нужно немного отпустить гайку. Таким образом можно обеспечить свободное вращение эксцентрика. После завершения данных мероприятий следует затянуть отпущенные гайки, снять автомобиль с домкрата.

Инструкция по регулировке и проверке развала и схождения колес на ВАЗ-2107

Инструкция по проведению рабочих действий

Для начала машина устанавливается на домкрат. Регулировка схождения осуществляется под действием вращения рулевой тяги. При вращении тяги меняется ее длина. Завершив процесс, автовладелец должен крепко закрутить крепежи. Только после этого допускается снятие машины с домкрата.

Завершив рабочие действия, необходимо откатить машину на 5 метров, а затем снова вернуть на исходное место. После этого придется определить новые изменения, чтобы убедиться в точности выполнения работы.

Схождение колес на УАЗ-469 своими руками

Как выполнить действия для УАЗ 469

При эксплуатации автомобилей вагонной компоновки семейства УАЗ-452 («Буханка») необходимо следить за правильностью углов установки передних комплектующих. Эти углы обеспечивают легкость управления автомобилем, устойчивость его движения, а также характер износа шин передних колес.

Углы установки колес переднего ведущего моста УАЗ-452

Конструкцией переднего ведущего моста автомобилей семейства УАЗ-452 предусмотрены следующие углы установки передних колес:

• Угол продольного наклона шкворня: 3° +/- 0°30.
• Угол развала колес: 1°30 +/- 0°15.
• Угол поперечного наклона шкворня: 5°30 +/- 0°30.
• Величина схождения конструкций: 1,5-3 мм.

Важно!

Указанные значения углов установки изделий относятся к автомобилю с полной нагрузкой. Проверяя углы установки колес, машину нужно поместить на горизонтальную площадку.

Схождение колес на ВАЗ-2109 своими руками

Чтобы правильно выполнить данный процесс на ВАЗ-2109, необходимо учесть весь порядок действий. Изначально придется установить авто на горизонтальной площадке.

Далее нужно приложить шнур, к которому подвешен отвес, к крылу. Поставив соответствующие метки, используя линейку, придется измерить расстояние от шнура до обода, а также до верхней метки. Расстояние должно быть не более чем на 3 мм. Для получения точных результатов машину нужно прокатить. Затем придется повернуть изделие на 90 градусов. Далее на колесо нужно нанести две метки и снова измерить расстояние.

Аналогичные действия выполняются и на второй конструкции, а все результаты измерения придется зафиксировать на листочке. Далее нужно развернуть автомобиль на 180 градусов и выполнить заново все пошаговые мероприятия.

Процесс для ВАЗ 2109

Сняв колесо, с помощью пары ключей «на 19» придется аккуратно открутить 2 болта, которыми кронштейн стойки амортизаторов крепится к поворотному кулаку. Используя ключ «на 19», поворотный кулак следует двинуть внутрь или наружу на нужное расстояние, достигая требуемого угла развала. В конце нужно затянуть болты и установить колесо обратно. Только после этого можно убрать домкрат.

В завершение следует отметить, что самостоятельное выполнение такой нелегкой процедуры позволит сэкономить приличную сумму денег. Однако следует учесть, что практически все современные автомобили нуждаются в проведении данной процедуры в специальных автосервисах.

Регулировка развал схождения своими руками

Автор Сергей Ковалев На чтение 7 мин. Просмотров 391 Опубликовано 27.06.2017

Любая станция технического обслуживания (СТО) предлагает произвести регулировку развал-схождения за «скромное» вознаграждение, однако нет гарантий, что при выполнении этой работы будет использовано современное и высокотехнологичное оборудование. Чтобы избежать лишних расходов на услуги мастеров, можно осуществить эту процедуру и своими руками — к счастью, необходимые инструменты найти проще простого.

Что такое развал-схождение

Развалом называется угол отклонения оси колеса от вертикального положения. Если верхняя часть колеса выступает наружу относительно нижней, развал является положительным; если же она направлена внутрь автомобиля, угол отрицательный. Развал влияет на устойчивость машины при преодолении поворотов, а также уберегает шины от повышенного износа.

Верхняя часть колеса, выступающая наружу, говорит о том, что развал положительный, если же она направлена внутрь, угол отрицательный

Схождение — угол между плоскостью колеса и продольной осью машины. Регулировка схождения позволяет снизить увод авто и износ шин.

При положительном угле схождения колеса в передней части сводятся друг к другу, при отрицательном — расходятся

Важно знать и о таком параметре, как кастер. Так называется угол между вертикалью и осью поворота управляемого колеса.

Кастер — это угол между вертикалью и осью поворота колеса

Кастер даёт возможность стабилизировать положение передних колёс автомобиля. Если линия поворота направлена к кабине, то угол положительный, если же от кабины, кастер является отрицательным.

Как часто следует регулировать

Для отечественных автомобилей проверка производится раз на 15000 километров, для машин зарубежного производства — на 30000.

К сожалению, зачастую приходится производить внеплановую регулировку развал-схождения — например, если:

• автомобилист на машине угодил в глубокий ухаб и следствием этого стала деформация диска;
• автомобилист осуществлял ремонтные работы, связанные с ходовой частью передних колёс машины, либо менял покрышки;
• автомобилист корректировал клиренс (дорожный просвет).

Признаки необходимости регулировки

О том, что пора проверить углы, автолюбитель может узнать по поведению руля своего «железного коня» — если при выходе из поворота наблюдается плохая отдача «баранки», самое время отправиться в СТО или выполнить процедуру самостоятельно.

Есть другие признаки:

• машину при движении по прямой постоянно тянет в одну сторону, и автомобилисту приходится корректировать траекторию движения выворотом руля;
• все покрышки авто сильно потёрты с одной стороны.

Проверять и регулировать развал-схождение на задней подвеске нужно только для автомобилей зарубежного производства. Для продуктов отечественного автопрома такая проверка неактуальна.

Нужна ли регулировка после замены деталей ходовой

Менять развал-схождение в обязательном порядке необходимо после замены таких элементов ходовой части машины, как:

• рулевая рейка;
• рулевой редуктор;
• сайлентблоки;
• наконечники рулевых тяг;
• маятниковый рычаг;
• шаровые опоры;
• рычаги подвески.

Какими должны быть углы установки колёс

Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).

Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.

Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.

McPherson — самая распространенная подвеска. Её главные преимущества — высокая ремонтопригодность и простота устройства. Однако чрезмерно большой ход такой подвески приводит к образованию значительного угла развала. Встречаются и другие виды подвесок: адаптивная, торсионная, пневматическая.

Регулируем развал-схождение самостоятельно

Прежде чем приступать к процедуре проверки углов, нужно подготовить рабочее место и инструменты. Подходящее место — ровная площадка со смотровой ямой. В число инструментов, которые требуются для процедуры, входят:

1. Мел.
2. Простая линейка.
3. Шнур с грузом, закреплённым на конце.
   Понадобится закрепить шнур на авто, чтобы произвести измерения
4. Набор ключей-шестигранников.
   Без ключей отрегулировать углы не удастся
5. Телескопическая линейка.

Телескопическая линейка необходима для замера угла схождения колёс авто

В СТО процедура замера и регулирования развал-схождения, разумеется, производится не вручную, а с применением дорогостоящего компьютерного оборудования, однако для домашней мастерской приобретение таких приборов нецелесообразно с финансовой точки зрения.

Развал колёс: проверка и регулировка

Замер угла развала производится по такому алгоритму:

1. Поставьте автомобиль на ровную поверхность. Позаботьтесь о том, чтобы внутри помещения, где находится машина, было достаточно пространства для её перемещения — при проверке придётся двигать авто.
2. Выставьте колёса, чтобы они стояли ровно. Нанесите небольшие метки в верхней и нижней частях колёс.
3. Закрепите шнур с грузом на крыле так, чтобы он был параллелен отметинам.
4. Измерьте с помощью линейки расстояние от колеса до шнура в верхней и нижней частях. Замер производится от обода колеса.
   С помощью линейки производим замер от шнура до колеса
5. Прокатите машину вперёд так, чтобы отметины переместились на 90 градусов. Нанесите две новые метки в верхней и нижней частях колеса, параллельные шнуру, и повторите процедуру с измерением расстояния.
6. Переместите машину ещё раз так, чтобы метки, проставленные в первый раз, повернулись на 180 градусов, и произведите аналогичное измерение.

Разница между значениями не должна быть значительной: для переднеприводного транспортного средства допустима разница в 1 мм, для заднеприводного — в 3 мм.

Если разница больше, требуется корректировка.

1. Отрегулируйте поворотный кулак путём проворота эксцентрикового болта. Как сильно и в какую сторону нужно крутить, подскажут измерения, произведённые ранее.
   Поворотный кулак регулируется эксцентриковым болтом
2. Установите домкрат и снимите колесо.
3. Отсоедините кронштейн стойки от поворотного кулака. Для этой работы пригодится предварительно заготовленный набор шестигранников.
   Для регулировки угла развала нужно отсоединить кронштейн стойки от поворотного кулака
4. Соедините кронштейн с поворотным кулаком и верните колесо на место.

В конце процедуры проверьте корректность работ.

Схождение колёс: проверка и регулировка

Телескопическая линейка не была задействована при исправлении угла развала колёс, однако она точно пригодится при проверке схождения. Процедура замера такова:

1. Поставьте машину на ровную площадку.
2. Мелом нанесите метки на внутренней стороне обеих покрышек ближе к ободу.

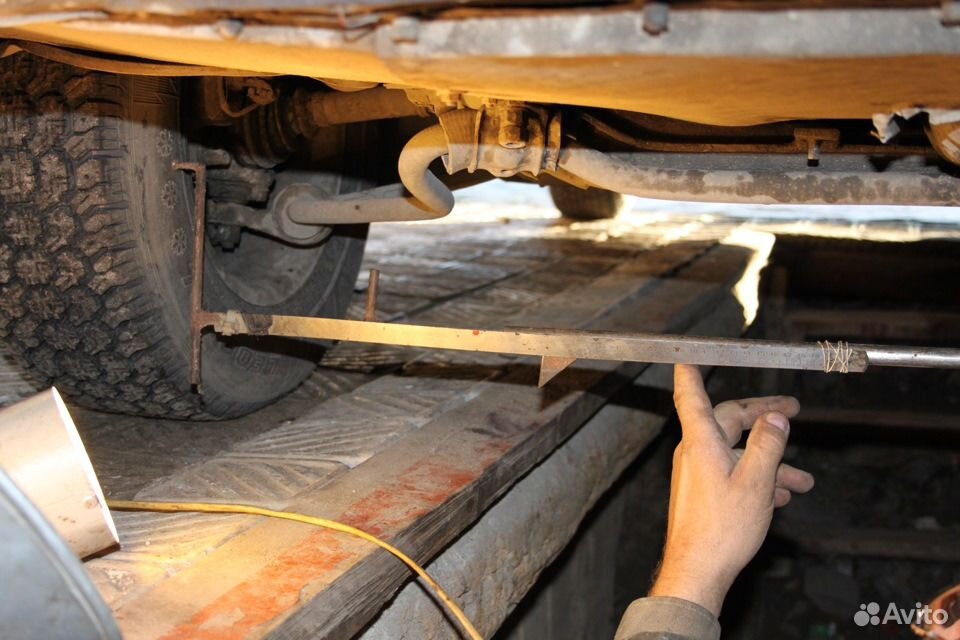

3. Установите телескопическую линейку так, чтобы её концы касались нанесённых меток, но сам инструмент при этом не задевал деталей машины. Зафиксируйте линейку в таком положении.
   Для замера угла схождения нужно зафиксировать телескопическую линейку между двух меток
4. Прокатите машину вперёд. Само измерительное устройство при этом сместится назад. Проследите, чтобы линейка ни за что не зацепилась.
5. Проверьте по шкале, есть ли отклонение и, если есть, насколько оно значимо.

При незначительном схождении (+/- 1), корректировка не требуется. При более серьёзном значении угла приступайте к исправлению.

1. Корректировка осуществляется путём изменения длины рулевых тяг. Сначала ослабьте контргайку. Если расстояние между шинами после того, как вы прокатили машину, стало меньше, укоротите тягу; если дистанция увеличилась, напротив, удлините её. По окончании снова затяните контргайку.
2. Проведите замеры ещё раз. При допустимом значении схождения можете убирать инструменты на место.

Кастер вручную автолюбителями не регулируется.

Скорректировав углы, проверьте, правильно ли вы произвели процедуру, «в полевых условиях». Если «биения в руль» нет и вашего «железного коня» в сторону больше не уводит, вы справились на «отлично».

Как замерять и корректировать углы развала своими руками: видео

Качественно выполненная регулировка развал-схождения положительно влияет на устойчивость автомобиля, его больше не заносит по сторонам. Кроме того, после корректировки снижается расход топлива и повышается ресурс работы шин. Изменить углы развал-схождения собственноручно сможет любой автомобилист — для этой работы не требуются дорогостоящие инструменты и особые навыки.

Здравствуйте, меня зовут Сергей. Мне 25 лет. По образованию — менеджер. Заниматься копирайтингом начал 2 года назад, специализируюсь на темах «Мобильный софт и мобильные устройства», «Право», «Финансы и бизнес». Оцените статью: Поделитесь с друзьями!

D.I.Y. Регулировка углов установки колес — протестированы новые инструменты!

Посмотреть все 13 фото

Регулировка углов установки колес может показаться черной магией. Слов вроде «заклинатель», «выпуклость» и «палец» достаточно, чтобы удержать кого-либо от дальнейшего вникания в тему. И если вы войдете в любой современный ремонтный гараж, который предоставляет услуги по выравниванию, вы, вероятно, найдете большую управляемую компьютером систему с точностью лазерного наведения, для работы которой, по-видимому, требуется степень магистра, не говоря уже о доске меню с соответствующей ценой. .Неудивительно, что углы установки колес кажутся загадочными!

Что такое схождение колес? Проще говоря, это физическая связь передней подвески с дорожным покрытием через колеса и шины. Регулируя точку контакта колеса и шины с рамой, можно изменить настройки колесика, развала и схождения, чтобы обеспечить максимальную управляемость, стабильность и управляемость, особенно по мере накопления миль.

Посмотреть все 13 фотографий Tenhulzen Automotive производит высококачественные инструменты для регулировки углов установки колес, которые обеспечивают профессиональные результаты по доступной цене.Мы выбрали комплекты Caster / Camber Gauge на 1100p и 2200 Toe Plate, чтобы выполнить регулировку углов установки передних колес на нашем ’76 Trans Am.

Нельзя отрицать, что современное оборудование может дать точные результаты, когда требуется регулировка выравнивания, но простой механический подход был весьма эффективным в течение десятилетий до этого. Есть много компаний, которые предлагают различные инструменты и датчики, идеально подходящие для домашнего использования любителями. Tenhulzen Automotive — одна из таких компаний, и ее комплекты хорошо спроектированы, имеют разумную цену и просты в использовании.Вот как добиться профессиональных результатов, не выходя из гаража!

Просмотреть все 13 фотографий Первым шагом в любой регулировке углов установки колес является определение существующей настройки автомобиля. Обычно мы сначала начинаем с ролика, который измеряется поворотом шины на заданную величину. Профессиональные поворотные пластины для центровки (или поворотные столы) являются дорогостоящим вариантом, но они не нужны с системой Tenhulzen. Мы купили пластиковые коврики для резки в нашем местном магазине товаров для дома и кухни за несколько долларов. Когда они были помещены под каждую переднюю шину, они были достаточно гладкими, чтобы позволить шинам скользить без вращения.Затем мы использовали обычный транспортир и синюю ленту, чтобы создать ориентиры для правильного хода шины.

Самыми важными терминами при выполнении любой регулировки углов установки колес являются кастер, развал и схождение. В совокупности эти три фактора обеспечивают предсказуемую управляемость, плавную работу автомобиля и оптимальный срок службы шин. Современные автомобили, как правило, используют кулачковые болты с прорезями и / или удлиненные пазы для шарниров для регулировки угла поворота и развала колес, но старые автомобили обычно оснащены прокладками, зажатыми между верхним рычагом подвески и его точкой крепления на раме.

Посмотреть все 13 фотографий Начиная со стороны водителя, мы надежно прикрепили датчик угла поворота / развала к переднему колесу и медленно повернули шину на 15 градусов влево. Затем мы нажали кнопку «ноль» на цифровом датчике угла, чтобы откалибровать его. Чтобы правильно определить угол ролика, мы медленно повернули шину вправо, пока она не достигла 15 градусов относительно центра. Затем число, отображаемое на цифровом датчике угла, было умножено на 2, чтобы определить угол ролика, и мы обнаружили, что наш Firebird остался в пределах допуска, рекомендованного заводом-изготовителем.

Колесо — это наклон вперед (отрицательный) или назад (положительный) поворотного кулака на верхнем рычаге управления, если смотреть со стороны автомобиля, и измеряется в градусах. Caster помогает удерживать автомобиль в движении прямо при движении по дороге и помогает ему вернуться в центр после поворота.

Посмотреть все 13 фото В измерителе угла поворота / развала колес Тенхульцена предусмотрены соответствующие углы для быстрого визуального выравнивания при измерении угла поворота. Если вас вообще беспокоит точность ваших собственных ориентиров, вы также можете использовать простой равнобедренный треугольник и совместить с ним инструмент Тенхульцена.Мы быстро и легко создали этот треугольник с углом 15 градусов на нашем компьютере. Другие распространенные и приемлемые углы при измерении кастера — 10 или 20 градусов. Коэффициент умножения при их использовании равен 3 и 1,5 соответственно.

Развал — это наклон внутрь (отрицательный) или наружу (положительный) поворотного кулака на верхнем рычаге подвески, если смотреть спереди или сзади автомобиля. Он тоже измеряется в градусах. Изгиб помогает удерживать шину на поверхности дороги во время маневров или поворотов, а также способствует рулевому управлению на малой скорости.

Посмотреть все 13 фотографий В старых автомобилях обычно используется стопка регулировочных шайб, зажатая между верхним рычагом подвески и точкой его крепления на раме для регулировки колесика и развала колес. Мы ослабили гайки с помощью гаечного ключа с диагональю дюйма и вставили прокладки, необходимые для изменения нашего ролика и развала до желаемых характеристик. Вообще говоря, регулировочная шайба толщиной 1/8 дюйма дает изменение на 0,3 градуса. После того, как гайки были зажаты, мы пару раз встряхнули подвеску и приступили к измерению угла наклона кастера, чтобы определить эффекты.Процесс повторялся до тех пор, пока мы не достигли 1 положительной степени.

Схождение — это разница в долях дюйма между передними шинами, измеренная от их передней и задней части. Когда автомобиль едет по дороге, трение шин о поверхность дороги имеет тенденцию вытягивать шины наружу. Носок предназначен для компенсации провисания системы рулевого управления и удержания автомобиля прямо. Слишком большое схождение или схождение может привести к преждевременному износу шин.

Посмотреть все 13 фотографий Эта диаграмма из старинного учебного руководства по регулировке углов установки колес, опубликованного GM, дает четкое визуальное представление о том, как добавление или вычитание прокладок между верхним рычагом подвески и рамой влияет на поворот и развал.

Когда наш Firebird 76-го года был новым, спецификации Pontiac по выравниванию цели предусматривали установку кастера на 0 градусов и развал на 1 положительный градус с допуском 0,5 градуса для любого из них. Носок был на 1/16 дюйма внутрь с допуском 1/16 дюйма. Имея более 80000 миль на его одометре и после замены изношенных резиновых втулок верхнего и нижнего рычага управления уретановыми деталями, мы знали, что пришло время убедиться, что наши колеса выровнены должным образом.

Посмотреть все 13 фото Для выравнивания в гараже вам понадобится небольшой набор регулировочных шайб разной толщины. Тем не менее, большинство новых автомобилей больше не используют такие прокладки в передней подвеске, поэтому их может быть сложно найти в местных магазинах запчастей и / или на складах оборудования. Мы случайно нашли этот ассортимент из 144 предметов (номер детали 67585) в ближайшем магазине Harbour Freight за 10 долларов. Он идеально отвечал всем требованиям.

Хотя всегда рекомендуется начинать с заводских настроек, иногда преимущества в производительности можно получить с помощью более агрессивных настроек кастера и развала колес. Знаменитый инженер Pontiac и эксперт по подвеске автомобилей F, Херб Адамс, обнаружил в ходе своих испытаний, что улучшение управляемости с помощью заводских рычагов управления в эксплуатационных условиях на улице стало возможным за счет установки кастера на 1 градус положительного значения и развала на 1 градус отрицательного.Положение схождения осталось таким, как задумано Pontiac. Следуя рекомендации Херба, мы искали именно эти спецификации выравнивания для нашего Firebird.

Посмотреть все 13 фотографий Установив инструмент Tenhulzen на колесо и направив шину прямо вперед, мы снова поместили датчик в инструмент. Для получения наиболее точных результатов датчик должен смотреть в том же направлении, в котором он был откалиброван. Число, отображаемое на шкале, — это угол развала. Мы нашли наши в пределах заводских допусков. После выполнения необходимых регулировок прокладок для достижения целевого угла развала в 1 градус отрицательного значения, а затем завершения процесса развала колес и развала с обеих сторон автомобиля, мы приступили к затяжке гаек верхнего поперечного рычага Firebird до рекомендованного Pontiac значения крутящего момента 75 фунтов. футов, затем в последний раз измерили кастер и развал, чтобы проверить наши настройки.

Каждый раз, выполняя регулировку углов установки колес, убедитесь, что ваш автомобиль стоит как можно ровнее и опирается на соответствующую высоту и вес бордюра. Это означает удаление всего, что обычно не устанавливается в автомобиле или на нем, поскольку он регулярно движется по дороге. Шины также должны быть накачаны соответствующим образом. Втулки подвески, особенно в верхнем и нижнем рычагах управления, должны быть в отличном состоянии, потому что любое их повреждение может помешать сохранению настроек углов установки колес.

Посмотреть все 13 фотографий Убедившись в правильности настройки кастера, мы перешли к углу развала Firebird. Этот процесс начинается с снятия цифрового измерителя угла с приспособления для поворота / развала колес и установки на ровную поверхность рядом с шиной для калибровки.

Tenhulzen Automotive производит серию инструментов для регулировки углов установки колес, которые идеально подходят для домашних любителей. Быстро позвонив в Summit Racing, мы получили его 1100p Hands-Free Caster / Camber Gauge (209,99 долларов США) и 2200 Toe Plate Kit (99,99 долларов США) за считанные дни.Для тех, кто ищет универсальный комплект, Tenhulzen 3300p — это еще один вариант с соответствующей ценой, но без использования громкой связи. ) Как только оборудование было доставлено, мы загрузили инструкции с веб-сайта Tenhulzen (www.alignmentinstructions.com), загнал наш Понтиак на четырехстоечный подъемник в нашем гараже и медленно и методично выровнял его передние колеса за полдня. Система Tenhulzen действительно упростила эту задачу!

Посмотреть все 13 фото Комплект Tenhulzen Toe Plate состоит из пары больших алюминиевых пластин, которые упираются в боковину шины, и двух выдвижных рулеток.В тех случаях, когда горн шины может исказить результат, Тенхульзен подумал наперед и предоставил упоры, которые можно поставить напротив колеса для более точного считывания. См. Все 13 фотографий С носком, плотно прижатым к каждому колесу, мы использовали прилагаемые рулетки. для записи ширины колеи передних и задних колес. Разница между ними заключается в величине схождения или схождения на транспортном средстве. См. Все 13 фото Чтобы отрегулировать схождение на нашем Firebird, мы переместились под и ослабили гайки зажимов регулировочной втулки рулевой тяги и повернули втулку. .Чтобы переместить носок внутрь, поверните втулку в том же направлении, что и колесо, как если бы оно катилось вперед. Мы разделили разницу с каждой стороны, и как только желаемый размер схождения был достигнут, мы затянули гайки с усилием 20 фунт-футов. Затем мы взяли нашу Firebird на тест-драйв, чтобы насладиться улучшениями! Посмотреть все 13 фотографий.

Регулировка углов установки колес своими руками Это проще, чем вы думаете!

Установка моего G35 на койловеры KW V3 не только улучшила его внешний вид, но и сократила время прохождения круга более чем на 2 секунды после того, как мы получили выравнивание с помощью регулируемых рычагов развала Stillen и инструментов для выравнивания DIY, которые вы собираетесь использовать. читать о.

Одна из модификаций, которые мы делаем в первую очередь для автомобилей нашего проекта, — это переоборудование подвески с катушкой, потому что ничто, кроме колес и шин, не меняет характеристики автомобиля больше, чем это относительно простое обновление. Мы практически всегда начинаем с колес, шин и койловеров, потому что они действительно работают вместе как единое целое и, если все сделано правильно, дают вашей машине больше сцепления и стиля. Мы, конечно, понимаем, когда турбо кошелька не может справиться со всеми этими модами за один большой шаг, поэтому здесь нечего осуждать, если вы все еще отказываетесь от этого важнейшего набора модов в своем собственном проекте.Гораздо важнее покупать качественные запчасти, чем быстро построить машину.

Что касается конкретных преимуществ высококачественной установки койловера, мы рассмотрели это в ряде наших историй FR-S и на первом этапе обновлений ASS2000, но, чтобы резюмировать здесь, вы получаете демпферы (желательно с регулируемым сжатием и отскок), способный контролировать более высокую жесткость пружины, что, в свою очередь, снижает подвижность тела и, таким образом, улучшает контроль крена, что позволяет более липким и широким шинам, в которые вы вложили деньги, работать наилучшим образом. Кроме того, благодаря регулировке дорожного просвета вы можете уменьшить этот чудовищный зазор колесной арки при балансировке углов для оптимального распределения веса. Только не спускайтесь слишком низко, иначе вы начнете портить геометрию подвески вашего автомобиля — эту тему мы рассмотрим в отдельном посте.

Итак, вы установили лучший амортизатор и пружину, который вы можете себе позволить, установили высоту дорожного просвета и, надеюсь, даже сбалансировали его в поворотах, но вы еще не закончили! Вам нужна правильная регулировка углов установки колес, так как любое изменение дорожного просвета приведет к изменению углов установки колес, а чего вы не хотите, так это начинать ездить по неправильной регулировке и выбрасывать эти дорогие новые шины.

Есть два способа добиться этого. Первый — это профессиональное выравнивание 3D в специализированном магазине, таком как NV Auto, который оснащен первоклассной системой выравнивания Hunter и знает, как установить правильный высокий уровень. уличная производительность или гонка. Что бы вы ни делали, избегайте этих «Quicky Alignment» или обычных мастерских по техническому обслуживанию, потому что в этих местах все просто приведут в соответствие со спецификациями OEM, а это не то, что вам нужно, если создание большего сцепления и скорости в поворотах на улице и на рельсовом пути — вот то, что вам нужно. вы стреляете.Вам понадобится, по крайней мере, отрицательный развал, выходящий за рамки спецификаций OEM, вместе с большим передним колесом (если вы можете его получить) и, возможно, некоторым схождением или схождением в зависимости от шасси, с которым вы работаете, и к каким характеристикам передачи вы стремитесь.

Но если вы похожи на нас, и вам нравится самодельный подход, и вы хотите иметь возможность точно настроить выравнивание на гоночной трассе, чтобы вы могли вносить корректировки выравнивания, данные о температуре шины, которые вы собираете, используя эту шину зондового типа Пирометр, который мы убедили вас купить в нашем последнем видео Just The Tip, тогда вам нужно будет вложить деньги в несколько простых инструментов, включая измеритель развала, подножки, установку струнной коробки и некоторые измерительные ленты. Установка пандуса, подобная GMG выше, — это, конечно, лучшая самодельная установка, поскольку она дает вам платформу, которую вы можете идеально выровнять для максимальной точности выравнивания, но пока пол вашего гаража или загон на трассе достаточно ровный. (и вы можете немного подкладывать каждое колесо автомобиля черепицей или плиткой или чем-то еще, что у вас есть под рукой), вы все равно будете очень близко к тому месту, где хотите быть с точки зрения центровки.

На рынке существует множество различных датчиков развала, и есть даже несколько приличных самодельных вариантов за очень небольшие деньги (датчик развала колес «сделай сам» Google, и вы поймете, что мы имеем в виду).Однако мы предпочитаем профессионально изготовленный цифровой датчик развала колес, который стоит около 100-200 долларов, но делает работу намного быстрее, потому что рычаги на каждом конце, которые позволяют удерживать инструмент заподлицо с верхней и нижней кромкой колеса, регулируются, и если при правильном использовании не поцарапает покрытие колес. Цифровой инклинометр, прикрепленный к линейке уровня, дает вам показания развала в градусах, и, по нашему опыту, они достаточно точны, если автомобиль припаркован на ровной поверхности.Некоторые датчики развала более высокого уровня корректируют угол наклона поверхности с помощью процесса калибровки или даже с помощью GPS, но для достижения наилучших результатов рекомендуется перед началом работы найти самую ровную и ровную поверхность. И, конечно же, не забудьте взять с собой инструменты, необходимые для физической регулировки развала на вашем автомобиле, которые могут включать пластины развала, болты развала, эксцентриковые болты или рычаги развала, в зависимости от автомобиля и того, как вы его модифицировали.

Имейте в виду, что развал лучше всего использовать как способ увеличения сцепления шин с дорогой при боковой нагрузке, то есть прохождении поворотов, поэтому не думайте об этом как о способе регулировки баланса управляемости автомобиля (хотя в крайних случаях его можно использовать для уменьшить размер пятна контакта и, таким образом, отрегулировать уровень захвата и баланс управления). Как я описал в видео Just The Tip, лучший способ определить оптимальные настройки развала колес — это использовать пирометр для измерения температуры шин на гоночной трассе. То, к чему вы хотите стремиться, — это температура шин в оптимальном рабочем диапазоне для шины (который для высокопроизводительных уличных шин и гоночных шин обычно находится в диапазоне 160-220F), но с температурой примерно на 10-20F выше на внутренней трети. пятна контакта, чем на средней и внешней трети. Многие профессиональные гоночные команды и производители шин доказали, что такой тип распределения температуры по пятну контакта обеспечивает самое быстрое время прохождения круга, и в конце дня это все, что действительно имеет значение.

Это подводит меня к важности ведения записей. Я использую Laptimizer, приложение для iPad, которое позволяет гонщикам вести точные настройки, а затем загружать их в Microsoft Excel, отправлять текстовые сообщения или отправлять по электронной почте в формате PDF. Причина, по которой я поднимаю этот вопрос, заключается в том, что примечания к настройкам выравнивания действительно полезны на трассе, поскольку любые внесенные вами изменения, которые не работают, можно легко вернуть к тому месту, с которого вы начали.

Plus, если у вас есть маркированные пластины развала колес или регуляторы, такие как передние верхние пластины KW Clubsport на нашем Scion FR-S, у вас также есть отличные ориентиры для любых внесенных вами изменений, так что записывайте и их.Чем больше данных вы соберете, тем быстрее вы сможете настроить автомобиль для максимального сцепления с дорогой в следующий раз, когда вы будете на треке.

Хорошо, теперь вернемся к самостоятельной части выравнивания контактных пятен вашего автомобиля. Проверить и отрегулировать развал действительно довольно легко, но все становится немного сложнее, когда дело доходит до схождения или направления каждой шины относительно центральной линии шасси спереди-сзади. Вы можете довольно легко проверить схождение с помощью подносочных пластин и пары измерительных лент, которые можно купить в виде комплекта примерно за 60-80 долларов в таких компаниях, как Longacre, но имейте в виду, что это дает вам только общий схождение, измеренное по передней и задней осям. .Так, например, если размер передней части передних шин на 1/4 дюйма длиннее, чем размер задней части передних шин, то общий схождение передней оси составляет 1/4 дюйма, но вы не знаете, означает ли это, что весь схождение находится на одном колесе или оно разделено на 1/8 дюйма с каждой стороны.

Выравнивание автомобиля своими руками — так просто, это может сделать каждый

Когда дело доходит до работы с классическими автомобилями, многие считают, что регулировку автомобиля лучше всего доверить профессионалам.Это верное предположение, поскольку выравнивание автомобиля своими руками считается оксюмороном. Центры выравнивания имеют очень специализированные и дорогие инструменты для правильного выполнения работы. К сожалению, многие центры центровки представляют собой крупные сети, которые, как правило, не имеют представления о том, какие спецификации необходимы при настройке Camaro первого поколения, ранней Nova или даже автомобиля или грузовика конца 1970-х годов. Поскольку найти магазин центровки старой школы становится все труднее и труднее, почему бы не сделать это самому?

Комплект для регулировки углов установки двух колес от Summit Racing включает в себя все необходимое, прост в использовании и поможет вам в кратчайшие сроки поехать прямо.

Я столкнулся с такой ситуацией, когда заменял верхнюю шаровую опору в своем Шайенне. Я знал, что грузовик должен будет выровнять переднюю часть после того, как работа будет сделана, и на самом деле у меня в гараже есть несколько старых датчиков угла поворота / развала. Но это не вариант для многих энтузиастов. Вот почему я провел небольшое исследование и обнаружил, что Summit Racing имеет систему регулировки двухколесной системы Tenhulzen, которую энтузиасты могут использовать на своих полноприводных автомобилях.

Общие начальные точки для правильного выравнивания

Ниже приведены рекомендуемые настройки, зависящие от ваших предпочтений вождения.Это только отправные точки. Чтобы в конечном итоге настроить их для вашего автомобиля, вам нужно будет поэкспериментировать и определить, что лучше всего подходит для вашего приложения.

ИСПОЛЬЗУЙТЕ КОЛЕСО НОСИТЬ

Touring от -0,25 до -0,5 градусов от 2,5 до 5,0 градусов от 0 до 3/16 дюйма IN

Autocross от -0,5 до -1,0 градусов от 2,5 до 5,0 градусов 1/8 дюйма до 0

Шоссейные гонки от -0,5 до -2,0 градусов 2.От 0 до 7,0 градусов от 0 до 3/16 дюйма IN

Я не собираюсь утверждать, что этот комплект такой же точный, как современные стойки для центровки с лазерным наведением. Хотя, я скажу, что после использования набора он выполнит свою работу. Этот набор для выравнивания автомобиля своими руками поставляется со всем необходимым для выравнивания передней части автомобиля. Я говорю почти, потому что инструкций нет. При этом есть лист бумаги, который направляет вас на веб-сайт, на котором есть видео и бумажные инструкции.

Датчик, входящий в комплект, измеряет в градусах, но удобная диаграмма показывает нужные вам измерения в градусах и долях.

Если вы планируете самостоятельно приобрести один из этих относительно недорогих комплектов для центровки, я лично считаю, что это хорошее вложение. Потребуется некоторое время, чтобы привыкнуть к принципу работы пластин, но после их однократного использования становится очевидным, насколько легко выровнять ваш автомобиль или грузовик. В то время как большинство редукторов понимают основы того, что требуется для центровки автомобиля, когда дело доходит до физической настройки этих характеристик центровки, некоторая путаница все еще заставляет многих нервничать.

Каждому автомобилю с завода назначается набор спецификаций стандартной регулировки.Фактические характеристики, необходимые для конкретного автомобиля, зависят от того, как он в конечном итоге используется. Например, автомобили, которые обычно ездят по шоссе, могут следовать заводским инструкциям. Если вы планируете участвовать в поворотах, вам, вероятно, захочется настроить выравнивание. Опять же, может ли крупный сетевой магазин понять, что нужно вашему автомобилю?

Toe — это самый простой способ измерения. С двумя передними колесами, направленными прямо, просто поставьте пластины напротив них и измерьте с помощью рулетки как в передних, так и в задних прорезях.Требуемый размер определяется производителем вашего автомобиля.

Что нужно отрегулировать?

На выравнивание автомобиля влияют три фактора: схождение, развал и кастинг. Схождение — это угол, под которым указывают передние колеса автомобиля. Носок может быть выражен как в градусах, так и в долях дюйма. Регулировка схождения обычно используется для компенсации податливости резиновой втулки подвески во время движения автомобиля.

Автомобиль с задним приводом толкает передние колеса при движении по дороге. Сопротивление качению шин вызывает небольшое давление на резиновые втулки рычагов управления. Небольшое схождение позволяет передним шинам оставаться прямыми при приложении давления. Если в вашем автомобиле используются полиуретановые втулки, сжатие будет почти нулевым, но для обеспечения стабильной управляемости все же потребуется некоторое схождение.

Регулировка угла схождения транспортного средства также может изменить его характеристики управляемости. Увеличение схождения обычно приводит к снижению избыточной поворачиваемости (задние колеса хотят выскользнуть во время поворота) и помогает сохранять устойчивость автомобиля во время движения.Это повысит стабильность на высоких скоростях. Увеличение схождения обычно уменьшает недостаточную поворачиваемость (скольжение передних шин при входе в поворот). Типичные характеристики схождения варьируются от 1/32 до 1/8 дюйма, в зависимости от автомобиля.

Если у вашего автомобиля есть проблема с углом схождения, вы заметите зубчатую форму износа, одинаковую на обеих передних шинах. Ключевое слово — обе передние шины . Пилообразный рисунок только на одной шине обычно является проблемой подвески.

• Слишком большое схождение — внутрь или наружу — может вызвать нестабильность на высоких скоростях и значительно увеличить износ шин.Это потому, что автомобиль борется с чрезмерным углом наклона шин.

Развал

Развал — это угол наклона верхней части шины. Он измеряется в градусах. Если верхняя часть шины наклоняется, автомобиль испытывает отрицательный развал. Шина, которая наклоняется наружу, испытывает положительный развал.

Цифровое считывание очень чувствительно, и вы можете свести с ума, пытаясь настроить точное желаемое значение. Спецификации центровки, предоставленные производителями, обычно имеют диапазон погрешности развала плюс / минус 0.5 градусов, что означает, что если развал находится в пределах 0,5 градуса от желаемого значения, автомобиль считается находящимся в пределах спецификации.

Как я упоминал ранее, способ вождения автомобиля влияет на требуемый угол развала. Водитель-энтузиаст, который любит крутые повороты, получит большее сцепление с дорогой и более длительный срок службы шины от шины с более отрицательным развалом. Однако из-за повышенного отрицательного развала колес, более низкие скорости прохождения поворотов зарезервированного водителя могут привести к тому, что внутренние кромки шин изнашиваются быстрее, чем внешние кромки.

Добавление и удаление прокладок между верхним рычагом подвески и рамой автомобиля (на большинстве автомобилей) изменит регулировку развала колес.

В условиях отрицательного развала колес каждая шина развивает усилие развала, когда автомобиль движется прямо. Усилие развала описывает силу, создаваемую перпендикулярно направлению движения катящейся шины. Сила развала создается, когда точка на внешней поверхности наклоненной и вращающейся шины вынуждена следовать по прямой траектории при соприкосновении с землей. Это вызвано трением. Это отклонение в сторону наклона вызывает деформацию протектора и каркаса шины, которая передается транспортному средству в виде силы в направлении наклона.

Это лучше всего описывается следующим образом: если ваш автомобиль сталкивается с неровностью, из-за которой только одна шина теряет сцепление с дорогой, отрицательный развал другой шины толкает автомобиль в направлении шины, потерявшей сцепление.

Выбор подходящей настройки развала, учитывающей агрессивность водителя, поможет сбалансировать износ протектора с характеристиками прохождения поворотов.Поскольку большинство из нас используют наши автомобили для уличной езды, требования к износу протектора и управляемости должны быть согласованы. Цель правильной настройки развала колес — иметь ровно столько отрицательного развала, чтобы обеспечить хороший контроль при прохождении поворотов, но при этом не требовать от шины чрезмерной нагрузки на ее внутренний край при движении по прямой. Меньший отрицательный развал снизит способность преодолевать повороты на высокой скорости, но приведет к более равномерному износу протектора.

Два способа заметить, что у вашего автомобиля есть проблемы с выравниванием развала: автомобиль тянет в сторону (низкое давление в шинах также может вызывать это) и неравномерный износ протектора по протектору.Изгиб легко проверить с помощью набора для центровки от Summit.

Чтобы отрегулировать развал на большинстве автомобилей, вам нужно добавить или удалить прокладки, которые расположены между верхними рычагами подвески и рамой, или отрегулировать эксцентриковый болт.

• При положительном развале шина будет бороться за сцепление с дорогой на всю ширину шины. Он также будет бороться с поперечной силой дороги, тянущей боком к нижней части шины.
• Колесо, выровненное по прямой параллели, может показаться идеальным, однако боковые силы все равно будут тянуть его к положительному развалу и использовать только небольшую часть доступной поверхности шины.
• Правильный развал — это не чрезмерный отрицательный развал. Это позволит использовать всю ширину протектора и поможет в приложении направленной вниз силы и сцеплении шины с дорогой.

Ролик

Caster — угол поворота поворотной оси. Этот угол измеряется в градусах путем сравнения воображаемой линии (вертикальной плоскости), проходящей через верхний и нижний шаровые шарниры. Автомобили построены со слегка отрицательным роликом (верхний шаровой шарнир находится в вертикальной плоскости, то есть позади вертикальной плоскости нижнего шарового шарнира).Если вершина этой воображаемой линии наклонена к задней части транспортного средства наверху, это положительный заклинатель. Если линия наверху наклонена вперед, это отрицательный заклинатель.

Увеличение положительного ролика увеличит усилие рулевого управления и прямолинейное движение. Это также улучшит устойчивость на высоких скоростях и прохождение поворотов. Положительный кастер также увеличивает наклон шины при повороте (например, при более отрицательном развале), поскольку угол поворота рулевого колеса увеличивается. Если ваша машина кажется слишком легкой для управления и даже хочет «блуждать» при движении по дороге, это может быть слишком сильным негативным фактором.

Настройки ролика

• Колесо — это ось, на которой колесо поворачивается или вращается. Если эта ось направлена ​​прямо вверх и вниз, автомобиль будет иметь нейтральное качающееся положение.
• Положительный кастер увеличивает отрицательный развал при повороте. Это улучшит сцепление шины с дорогой. Он также улучшает устойчивость при движении по прямой, но за счет увеличения усилия рулевого управления.
• Небольшое количество отрицательного ролика снижает усилие, необходимое для поворота рулевого колеса.Однако автомобили редко используют отрицательный заклинатель, так как он заставляет автомобиль блуждать во время движения.

Время от времени проверяйте центровку в течение нескольких минут, чтобы продлить срок службы шин и улучшить управляемость автомобиля. Даже если вы решите, что после использования этого комплекта вы отрегулируете автомобиль в мастерской, вы лучше поймете процесс, а знания обычно равны мощности.

Надеюсь, это короткое руководство по регулировке транспортного средства даст вам уверенность в том, что вы поймете, как вы можете повторно выровнять переднюю часть вашего классического автомобиля после ремонта или обновления.Более того, набор для выравнивания от Summit Racing предоставит вам инструменты, необходимые для выполнения этой задачи.

DIY Руководство по установке колес — JB Tools Inc.

Первый шаг к выполнению самодельной центровки колес — это знать, когда вашей машине он нужен. Если вы видите, что протектор какой-либо шины кажется ниже на с одной стороны автомобиля или с одной стороны шины ниже, чем с другой стороны, у вас есть проблема выравнивания . Вы также можете определить это, пощупав неровности в протектор вашей шины.

Еще один простой способ проверить наличие проблем с выравниванием — проехать Ваш автомобиль. Короткая поездка на автомобиле поможет. Если ваш автомобиль кажется, что поворот естественно поворачивает в ту или иную сторону при движении по прямая дорога, есть проблема с выравниванием.

Нажмите, чтобы перейти в раздел:

Типы углов установки колес

Выравнивание развала

Cross Camber	Отрицательный развал	Положительный развал

Значок « развал ”- это наклон колес вашего автомобиля внутрь или наружу. когда смотрите на свою машину спереди.Имеется в виду вертикальный вид ваши шины. Легкий способ представить это — взглянуть на клавиатуру. А прямое выравнивание будет прямой линией вверх и вниз: «|». Если на ваших шинах есть « , отрицательный развал », они будут направлены в сторону автомобиля, например:« / ». Если у них был » положительный развал «, они будут направлены в сторону от автомобиля, например: «\». Если какая-либо из ваших шин направлена ​​внутрь или наружу по отношению к ось, это проблема. Термин «поперечный развал» применяется, когда есть разница в развале между одной стороной автомобиля и другой.

Выравнивание носка

Toe In	Toe Out

«Носок» означает угол наклона автомобиля внутрь и наружу. утомляет, если вы видели их с высоты птичьего полета.Его часто называют « Угол схождения ”. Легкий способ подумать об этом — встать на ноги. Если твой пальцы ног были загнуты внутрь, это было бы схождение . Под углом наружу это было бы схождение . То же самое и с шинами вашего автомобиля

Выравнивание ролика

«Ролик» означает угол вашей оси поворота (или поворота). при просмотре шин сбоку. Совершенно выровненный заклинатель видит ось управления направлена ​​прямо вверх и вниз.

А отрицательный заклинатель — это то место, где шарнир рулевого управления наклоняется к передней части автомобиля. А положительный заклинатель — это где шарнир рулевого управления наклоняется к задней части автомобиля. Это в конечном итоге влияет стабильность вашего рулевого управления и прохождения поворотов.

Эффект Аккермана

В Аккерманн Эффект описывает радиус поворота вашего автомобиля. Если и внутри, и внешние колеса повернуты на один и тот же угол (известное как параллельное управление), автомобиль имел бы очень большой радиус поворота.Однако рулевое управление Аккермана геометрия имеет внутренний поворот рулевого колеса на больший угол, чем внешний колесо. Это позволяет двум колесам создавать круги разного радиуса, но с устойчивым и крутым поворотом. Чтобы это сработало, рулевые тяги Оба передних колеса должны быть выровнены по центру задней оси.

---

Теперь, когда вы знаете все о том, как выравниваются колеса вашего автомобиля, пришло время начать процесс выравнивания своими руками. Один из первых шагов — сделать обязательно определите текущее выравнивание на вашем автомобиле.

Материалы для регулировки углов установки колес

• Лента мера
• А катушка с веревкой
• Четыре домкраты (четыре, если вы собираетесь использовать все четыре колеса одновременно)
• развал измерять
• 24 мм гаечный ключ или разводной ключ
• 13 мм гаечный ключ
• Контроль регулировочные шайбы

---

Выравнивание носка колес своими руками

Как правило, передняя и задняя части транспортного средства имеют разные настройки схождения схождения.Перед регулировкой обязательно проверьте точные размеры вашего автомобиля. Довольно часто передние колеса располагаются немного дальше, чем задние. При измерении вы хотите увидеть, одинаковы ли расстояния с обеих сторон.

1. Разместите 4 домкрата для шин вокруг автомобиля, предпочтительно по одному на на каждом из четырех углов .
2. Используйте рулетку, чтобы убедиться, что домкраты идеально выровнены друг с другом, а также вокруг 4-6 дюймы от вашего автомобиля.
3. Возьмите тетиву и привяжите ее к домкратам, все наоборот. Поместите центр струны на колпаки. Убедитесь, что у вас машина завершается заключенным в рамку линией струны, и что струна натянута.
4. Используйте рулетку, чтобы определить расстояние между струной и каждой из шины. Лучше всего используйте для этого миллиметры , так как это измерение, которое будет использовать производитель вашего автомобиля.

Ваши корректировки должны определяться на основе различий между передней и задней гусеницами.Если вы обнаружите, что задняя гусеница дальше, чем передняя (задние гусеницы ближе к струне), уменьшите дорожку, чтобы она стала ровной. Если вы обнаружите, что задняя колея ближе чем спереди (дальше от струны), увеличьте дорожку.

Как отрегулировать положение носков колес

1. Найдите радиусные рычаги под задними колесами и за ними.
2. Обратите внимание на положение зажимов .Позже вы захотите вернуть зажимы в это положение.
3. Ослабьте зажимы удерживает руку на месте.
4. Поверните рычаг , чтобы отрегулировать палец внутрь или наружу. Вы сможете определить, в каком направлении собственный автомобиль с небольшим тестированием. Поверните руку в любом направлении (в или out), который требуется для достижения необходимого расстояния от струны.
5. При необходимости повторите действия с другим задним колесом.
6. Найдите стяжные шпильки , чтобы отрегулировать переднюю часть. Их будет немного легче увидеть и достать.
7. Обратите внимание на положение зажимов на рулевой тяге.
8. Ослабьте зажимы . Тягу можно отрегулировать так же, как и радиусный рычаг, но поворачивая центральная точка для перемещения шин.
9. Вам нужно только отрегулировать одну сторону , так как передние колеса измеряются вместе. Обязательно измеряйте после каждого поворота обеспечить точность.

---

Выравнивание развала и ролика своими руками

Выравнивание развала

1. Прикрепите датчик развала к центру шины. Вы можете необходимо снять колпак, чтобы убедиться, что датчик развала проложен ровно и прямо напротив середины шины.
2. Отрегулируйте калибр , пока он не покажет, что он прямой.Проверьте свои руководство по эксплуатации автомобиля. Это должно сказать вам, насколько нужно регулировать развал. соответствовать степени, указанной производителем. Не у каждого производителя автомобилей есть например, колеса прямо вверх и вниз под углом 0 градусов.
3. Снимите шину .
4. Найти верхний рычаг.
5. Используйте гаечный ключ, чтобы отрегулировать , однако необходимо много градусов после того, как вы найдете верхний рычаг управления.
6. Вставьте равное количество регулировочных шайб на шину рамы и болты крепления поперечины. Это сохранит настройку, которую вы только что сделали на месте.

Регулировка колесного ролика

Установив фиксатор изгиба, можно легко отрегулировать ролик.

1. Установите колесо обратно.
2. Отрегулируйте шину внутрь на 20 градусов .
3. Развал калибр должен иметь Ручка регулировки ролика .Используя это, установите настройку кастера к ноль .
4. Переместите шину на 20 градусов наружу . Если ваше чтение заклинателя отрицательный, добавление регулировочных шайб к заднему болту решит проблему.

Загрузите или поделитесь следующей инфографикой, чтобы знать, когда вам нужна регулировка углов установки колес!

jbtoolsales.com / product_images / uploaded_images / wheelalignmentfinal-compress.jpg alt = Ширина инфографики выравнивания колес = 550 пикселей border = 0>

Источники:

http://www.firestonecompleteautocare.com/cf/alignment/is-it-time-for-a-wheel-alignment/

http://www.anewtoronto.com/wheel%20alignment.html

http://www.alignmycar.co.uk/cross-camber/

https://en.wikipedia.org/wiki/Ackermann_steering_geometry

http: // www.rctek.com/technical/handling/ackerman_steering_principle.html

http://www.caranddriver.com/features/get-in-line-do-it-yourself-wheel-alignment

http://www.hummerknowledgebase.com/susp/string.html

http://www.bimmerforums.com/forum/showthread.php?1091836-Poor-man-s-alignment-DIY

http://www.lotus-europa.com/manuals/lotuswest/54WS094_files/FIG3.jpg

http://www.doityourself.com/stry/how-to-perform-a-camber-adjustment

http: // акуразин.ru / форумы / шины-колеса-подвеска-97 / diy-camber-Adjustments-stop-pay-alignments-839448/

http://www. allpar.com/fix/alignment.html

http://s31.photobucket.com/user/fly300kts/media/Lower%20Arms/DSC03419Large.jpg.html

Как провести самостоятельную центровку колес

Вы можете исправить, отремонтировать, отрегулировать или обновить что угодно с помощью подходящих инструментов и руководства. Однако, если вы ремонтируете детали рулевого управления и подвески, вы можете нарушить регулировку углов установки колес.Вы все равно захотите получить компьютеризированное выравнивание, если это произойдет, но доберитесь до магазина — и избегайте травм и повреждения автомобиля — с помощью этих советов по выравниванию колес своими руками.

Стяжные шпильки

Для замены поперечной рулевой тяги обычно требуется только рулетка:

• Размер : Для внутреннего конца рулевой тяги измерьте расстояние от установочной поверхности до стопорной гайки. Затем установите стопорную гайку такой же длины на новый конец рулевой тяги.
• Spin : Для внешнего конца рулевой тяги ослабьте стопорную гайку и открутите старый конец внешней рулевой тяги.Вращайте новую деталь, пока она не коснется стопорной гайки — угол схождения обычно будет близок к тому, который был раньше.

Развал, поворотное колесо и схождение

Развал, поворот и схождение ваших шин могут быть повреждены при ремонте рулевого управления и подвески. Несколько методов могут помочь вам получить достаточно близкие углы центровки для проезда в центр центровки:

• Строка : поставьте пару домкратов перед автомобилем на несколько футов, затем проведите трос Мэйсона с одной домкратной стойки. вниз по стороне автомобиля, вокруг задних колес, затем вверх по противоположной стороне автомобиля к другой опоре домкрата.По высоте струна должна проходить по центральной линии колес, поэтому отрегулируйте струну вверх или вниз на шинах и опорах домкрата соответственно. Теперь, когда рулевое колесо прямо вперед, шины должны едва касаться тетивы. Если натянуть или выпустить, струна должна будет огибать колесо. Идите и посмотрите на это. Если струна погнута, отрегулируйте концы рулевой тяги, чтобы выпрямить колеса.
• Уровни и линейка : Для этого метода вам понадобится пара четырехфутовых уровней и небольшие зажимы для стержней.Слегка прижмите уровни к колесам, чтобы они выступали вперед и назад от шин. Для седанов и некоторых внедорожников вам может понадобиться отвес, чтобы отметить концы уровня на полу. Затем с помощью линейки измерьте расстояние между уровнями колес вперед и назад. Размеры должны быть такими же. Если передний размер больше, то ваши колеса должны быть смещены, или наоборот.
• Магнитный датчик угла : Используя небольшой магнитный уровень или датчик угла, посмотрите, насколько вертикальны ваши колеса.Если крылья не мешают, можно использовать четырехфутовые уровни. Обычно развал будет отрицательным, а верхняя часть колеса будет наклонена к автомобилю. Регулируйте развал только в том случае, если он более чем на градус положительный или отрицательный. На амортизационных подвесках поднимите автомобиль, ослабьте болты поворотных кулаков и вытяните колесо вверх. Хорошо затяните болты и уроните автомобиль. Рычаги управления с эксцентриковыми кулачковыми болтами легче отрегулировать.

Эти методы не дадут вам точной точности, но быстрая и грязная самодельная регулировка углов установки колес может доставить ваш автомобиль в магазин, не повредив шины и не сбив вас с дороги.Компьютеризированная регулировка от вашего местного NAPA AutoCare будет держать ваше рулевое колесо прямо, улучшать отслеживание транспортного средства и предотвращать ненормальный износ шин.

Ознакомьтесь со всеми продуктами для выравнивания передней части, доступными на NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о регулировке углов установки колес своими руками поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Бен разбирает вещи с 5 лет и снова собирает их с 8 лет.После того, как он занялся ремонтом дома и на ферме своими руками, он нашел свое призвание в программе ремонта автомобилей CGCC. После того, как он проработал 10 лет на ASE CMAT, Бен решил, что ему нужны перемены. Теперь он пишет на автомобильные темы в Интернете и по всему миру, включая новые автомобильные технологии, транспортное законодательство, выбросы, экономию топлива и ремонт автомобилей.

Как выполнить регулировку передней части

Регулировка углов установки колес состоит из регулировки углов колес таким образом, чтобы они были параллельны друг другу и перпендикулярны земле.Это продлевает срок службы ваших шин и обеспечивает прямое движение по дороге. Если ваша передняя часть не выровнена, вы можете обнаружить, что ваш автомобиль поворачивает вправо или влево.

Выравнивание передней части — это регулировка колесика, развала и носка. Колесо — это наклон оси поворота вперед или назад, если смотреть сбоку. Развал — это наклон ваших колес, если смотреть спереди или сзади. Схождение — это то, насколько передние колеса повернуты внутрь или наружу (схождение / схождение), если смотреть сверху [источник: Grassroots Motorsports].

Если ваш автомобиль является переднеприводным, как и большинство современных автомобилей, регулировка переднего колеса поможет с любым натяжением или неровностями, которые вы чувствуете в рулевом управлении. Но многие автомобили, особенно внедорожники любого размера, имеют полный привод. Их необходимо выровнять одновременно спереди и сзади, что обычно лучше оставить профессионалам. [источник: Auto Quarterly]

Независимо от того, какой у вас автомобиль, лучше всего, чтобы регулировка углов установки колес выполнялась профессиональным автомехаником. Однако с помощью подходящих инструментов вы можете попытаться сделать это самостоятельно на переднеприводном автомобиле.Вот как это сделать:

1. Поднимите оба передних колеса на домкратах.
2. Включите электрическую систему автомобиля, но не двигатель, чтобы рулевое колесо двигалось. Иногда это обозначается как «аксессуар» на замке зажигания.
3. Смотрите по одному колесу спереди автомобиля. Проверьте, в каком направлении он указывает. Если он направлен к центру автомобиля, это означает, что необходимо подтянуть стержень внешней шины. Если он направлен наружу, шток шины необходимо ослабить.
4. Ослабьте гайку, соединяющую внешний и внутренний стержни шины. Это позволит вам ослабить или затянуть стержень шины.
5. Внешний стержень шины должен быть повернут против часовой стрелки или ослаблен, если колесо необходимо повернуть больше внутрь. Если его нужно повернуть больше наружу, шток шины следует повернуть по часовой стрелке или затянуть.
6. После регулировки поверните колесо прямо и проверьте, наклоняется ли колесо в неправильном направлении. Если это колесо прямое, повторите процедуру с другим колесом.

Совершите тестовую поездку на автомобиле, чтобы убедиться, что он едет прямо.

Первоначально опубликовано: 3 июня 2011 г.

Самостоятельная центровка колес — лазерный уровень

ПРОКРУТКА ДЛЯ КАЛЬКУЛЯТОРА

Несмотря на всю пересеченную местность, на которой мы ехали в последнее время, выравнивания за 99 долларов начали складываться. В прошлой жизни мы выполняли выравнивание струн на наших гоночных машинах. (Имейте в виду, что это регулирует только настройки носка, изгиб может быть выполнен с помощью простого цифрового уровня, а измерения кастера проще всего выполнить с помощью кастера)

Выравнивание струн выполняется на нашем гоночном автомобиле BMW M3

1995 года. Этот метод очень эффективен и довольно экономичен, однако всегда требовалось немало времени, чтобы добиться идеальной параллельности струн и их выравнивания с автомобилем.Носочные пластины были обычным решением для гоночных автомобилей, но в мире бездорожья мы чувствовали, что неровные шины могут отрицательно повлиять на показания. Есть несколько вариантов, в которых предварительно собранный кондуктор можно установить на переднюю и заднюю часть автомобиля, но, на мой взгляд, они большие и громоздкие в хранении. Поэтому мы решили создать альтернативный способ достижения того же результата.

Используемых инструментов:

Лазерный уровень прикреплен к заднему колесу, используйте линейку для измерения переднего и заднего края переднего колеса, чтобы определить угол. в пределах 0.003 дюйма. Основная цель 2 × 4 — просто сместить уровень достаточно далеко, чтобы обойти выпуклость шины, чтобы все, что у вас есть, плоское и не деформированное, тоже могло сработать. ПРИМЕЧАНИЕ: не ставьте уровень на шины, они «мягкие» и приведут к совершенно неточным показаниям, если вы попытаетесь их зажать.

Линия лазера тусклая, поэтому выполнение этого в темном гараже или позже ночью значительно упростит задачу, но вы все равно можете точно прочитать измерения, чтобы определить углы схождения. Вот снимок расчетов, которые выполняются для измерений.Я настоятельно рекомендую нарисовать сценарий, чтобы у вас было визуальное представление о том, что на самом деле говорят вам числа, это поможет предотвратить внесение корректировок в неправильном направлении.

Обязательно сделайте несколько измерений с каждой стороны. Если вы готовы потратить дополнительные 60 долларов, просто купите второй лазерный уровень, чтобы вы могли измерять обе стороны, не меняя местами. Вы можете видеть, что в этом случае мы первоначально измерили больший угол схождения, чем в следующих измерениях. Имейте в виду, что с такими большими шинами и резиновыми втулками рулевых рычагов OEM небольшой схождение — это хорошо; когда грузовик едет по дороге, угол наклона колес и трение будут оказывать некоторое усилие на втулки и заставлять колеса немного выталкиваться, что в таком случае даст вам практически нулевое схождение на шоссе и расширится. срок службы шин значительно.

ПРИМЕЧАНИЕ

: это совсем не похоже на настройки выравнивания гонки, которые мы использовали на трассе для автомобиля, предназначенного для прохождения поворотов. Как и все, это действительно зависит от того, чего вы пытаетесь достичь.

Калькулятор центровки

Чтобы упростить задачу для всех, мы собрали быстрый калькулятор, чтобы все, что вам нужно было сделать, это ввести измерения, как описано в статье.
