Регулировка развала схождения уаз

Приветствую всех и жЫповодов в частности!

Не для кого не секет эта процедура неотьемлемая составляющая после замены рулевых наконечников, да и желательно время от времяни проводить диагнистику. Но до этих выходных я не придавал этому особого значения. Обычно это проходило далеко от моего внимания в закоулках СТО. Но с УАЗом не прокатило, обьехов много станций не кто не взялся подправить сходение Самцу И вообружившись мануилом коментариями коллег по палате и больным воображением отрегулировали в полевых условиях подручными средствами. Честно признаюсь для меня это было открытие)))

Если вдруг кто то в этот порос не вникал как я! Вот вам кратенькая инструкция к действию, и забудте про этих сервисмЭнав проклятых…

Если у вас случайным образом не оказалось рейки под рукой не отчаивайтесь! Береде шакетину от соседского забора либо черенок от лопаты на худой конец гвоздадер или ломик для карликов закрепляете на ней штангиль цыркуль и вуоля! Вы вооружены и опасны!

Я пошел менее радикальным способом и в углу нашел слопанную противомаскитную сетку и четыре самореза.

Собрал все воедино

И полез в яму. Далее все по инструкции! Делаем замеры как написано в мануиле 80 затертого года издания, а в то время с этим не шутили, нормализуем давление в шинах прикладываем линейку к внутренней поверхности колеса ( я решил мерки снимал по диску) ориентировачно параллельно мосту, делаем отметки мелом. Далее перекатываем машину назад, что бы эти отметки прошли 180* и там делаем новый замер. В моем случаи оказалась разница в 1,5 см. Это скорее всего произашло из за гнутой короткой рулевой тяги. Далее раскручиваем контрагайку на длинной тяге, и нормализуем эти показатель в разницу от 1 до 3мм передний части отнасительно задней (задняя больше чем передняя). Затем несколько раз прокатываем автомобиль для проверки и все затягиваем! Монипуляций на 15 минут энная сумма съэкономленная в кормане ну и скил прокачен как не как. )))

При эксплуатации автомобилей вагонной компоновки семейства УАЗ-452 необходимо следить за правильностью углов установки передних колес. Эти углы обеспечивают легкость управления автомобилем, устойчивость его движения, а также характер износа шин передних колес.

Углы установки колес переднего ведущего моста УАЗ-452.

Конструкцией переднего ведущего моста автомобилей семейства УАЗ-452 предусмотрены следующие углы установки передних колес :

— Угол продольного наклона шкворня : 3° +- 0°30′.
— Угол развала колес : 1°30′ +- 0°15′.
— Угол поперечного наклона шкворня : 5°30′ +- 0°30′.
— Величина схождения колес :1,5-3,0 мм.

Указанные значения углов установки колес относятся к автомобилю с полной нагрузкой. При проверке углов установки колес автомобиль должен стоять на горизонтальной площадке. Все углы — нерегулируемые и обеспечиваются точностью изготовления соответствующих сопрягаемых деталей.

Угол продольного наклона шкворня.

Угол продольного наклона шкворня считается положительным, если верхний конец его наклонен назад от вертикали. При движении автомобиля этот угол обеспечивает устойчивость автомобилю, так как создает стабилизирующий момент, под действием которого колесо стремится занять положение для прямолинейного движения.

Угол продольного наклона шкворней может уменьшиться в следствии прогиба или скручивания кожухов полуосей от сильного удара, при поломке или значительной осадке рессор, износе резиновых подушек в кронштейнах рессор, износе шкворней и втулок шкворней. Изменение угла обнаруживается во время движения автомобиля по нарушению его управляемости.

Для восстановления угла продольного наклона шкворня до требуемой величины необходимо заменить детали, от которых зависит значение этого угла. Если замена деталей окажется недостаточной, то в отдельных случаях можно вложить между рессорами и подушками кожухов полуосей стальные клинья. Разность величин угла продольного наклона шкворней для правого и левого колес не должна быть больше 0°30′.

Угол развала колес.

Это угол между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля. Он считается положительным, если верхняя часть колес обращена наружу по отношению к автомобилю, а отрицательным, если верхняя часть колес наклонена внутрь.

При положительном угле развала колес возникает горизонтальная слагающая реакция от вертикальной нагрузки на колесо, под действием которой ступица колеса постоянно прижимается к внутреннему роликоподшипнику, создавая тем самым устойчивость автомобиля при движении. Угол развала колес может нарушаться в следствии ослабления затяжки подшипников ступиц колес, износа шкворней и втулок шкворней, или прогиба кожухов полуосей и шаровой опоры.

Угол развала колес проверяют приборами. Если нужных приборов нет, то пользуясь угольником или отвесом, замеряют расстояние В от верхней и Г от нижней точек обода колеса до вертикальной плоскости. Разность этих размеров при правильном угле развала должна быть в пределах 5-10 мм.

Угол поперечного наклона шкворня.

Верхний конец шкворня наклонен к оси автомобиля. Этим обеспечивает при повороте колес вокруг шкворня некоторое поднятие передней части автомобиля. Под действием силы тяжести передней части автомобиля колеса стремятся повернуться в положение, соответствующее прямолинейному движению автомобиля. Таким образом, при повороте автомобиля колесо всегда стремится повернуться в положение, соответствующее прямолинейному движению и следовательно оказывает сопротивление любой силе, стремящейся вынести колесо из этого положения.

Для обеспечения устойчивого движения автомобиля поперечный угол наклона шкворня имеет большее значение, чем продольный угол наклона шкворня. В процессе эксплуатации автомобиля поперечный угол наклона может измениться при деформации кожухов и шаровых опор в следствии ударов. Для восстановления этого угла погнутые детали необходимо заменить.

Схождение передних колес.

Это разность расстояний между передними и задними внутренними краями шин, замеренных в одной горизонтальной плоскости. Схождение колес необходимо для компенсации действия угла развала колес, стремящегося заставить колеса двигаться по расходящимся дугам и обеспечения качения колеса по дороге без скольжения.

При больших отклонениях величины схождения колес от рекомендуемой очень быстро и неравномерно изнашиваются протекторы шин. При увеличенной величине схождения происходит ступенчатый износ протектора с образованием скошенных краев протектора, направленных внутрь автомобиля. При расхождении колес происходит ступенчатый износ протектора с образованием скошенных краев направленных наружу автомобиля.

Схождение колес регулируют изменением длины поперечной рулевой тяги. Перед регулировкой необходимо убедиться в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц, затем, ослабив затяжку стопорных гаек, имеющих правую и левую резьбы, вращением регулировочного штуцера добиваются необходимой величины угла схождения колес.

Схождение колес определяют разностью размеров А и Б между внутренними краями шин в горизонтальной плоскости приблизительно на уровне оси передних колес при помощи раздвижной линейки с делениями. При правильной величине схождения передних колес размер А должен быть больше размера Б на 1,5-3,0 мм. По окончании регулировки стопорные гайки регулировочного штуцера необходимо затянуть.

Отрегулировать схождение колес на УАЗ 3303, в прочем как и на других моделях 469, 452 «буханка» и т.д. просто. К тому же в отличии от легковых машин развал на УАЗе не делается.

Начну пожалуй с того почему отрегулировать развал на уаз 3303 нельзя. Дело в том, что этот параметр заложен в саму конструкцию машины, а именно в поворотный кулак.

Если у вас нет люфта в шкворнях, а подшипники ступицы нормально затянуты, то с этим параметром будет все в порядке.

Симптомы

Началось все с того, что руль стал вяло возвращаться в исходное положение, но самое плохое, то что машина стала рыскать по дороге. При этом на ровной могло не как не проявляться, а вот если появлялись неровности или особенно колейность.

Инструменты

Для ремонта понадобятся:

Регулировка схождения колес на УАЗ 3303

Проверку схождения колес обычно делают по внутренней поверхности шин. Но учитывая, что боковое биение шин бывает значительным, схождение может быть отрегулировано неверно. Конечно, лучше всего регулировать на стенде, но ведь раньше делали это всегда сами. Я в таком случае при регулировке схождения делаю два замера, один между шинами, второй между дисками. Разница при замере во втором случае не должна превышать 1,5 — 2 мм.

Перед началом регулировки необходимо подготовить штангу для замеров. Для этого нужна небольшая деревянная рейка и штангенциркуль. Закрепите все это как на фотографии. Штангенциркуль приобрел для этого недорогой, пластмассовый. Можно обойтись без штангенциркуля, линейкой например, закрепив ее резинками и поставив метки.

Регулировка схождения колес производиться изменением длины рулевой тяги. Для этого заранее отпускаются контргайки с правой и левой резьбой и вращением регулировочного штуцера, меняют длину тяги.

Контргайка с левой резьбой; 2. Регулировочный штуцер; 3. Контргайка с правой резьбой; 4. Шарнир.

Автомобиль устанавливают на ровную площадку, делают спереди замер на середине высоты колес, в точках касания ставиться точка. Затем перекатывают автомобиль, на половину окружности и делают повторный замер уже сзади. Разница между ними и будет величиной схождения колес.

Для уверенности в правильности отрегулированного схождения колес на уаз можно провести ее повторно в других точках.

Наконечники рулевых тяг должны быть исправны и без люфта.

4 Comments on «Регулировка схождения колес на УАЗ»

Грамотей, который не знает, о чем пишет, абы накорябать. БОЛЬШЕ должно быть расстояние Б, а не А. Иначе у тебя будет не схождение, а расхождение.

Действительно ошибся. Спасибо.

Всё правильно написано. «Расстояние А должно быть меньше расстояния Б». Что Вам уважаемый Иван не понравилось?

не уважаемый он никем. указал бы вежливо на ошибку, а он упырь недалекий, гавкает как бабка на базаре.

Регулируем схождение УАЗ Патриот своими руками

Каждый автовладелец не раз слышал такие термины, как развал-схождение. Данные термины означают необходимость ремонта, который может понадобиться в любую минуту. Связана такая потребность ремонта в некачественном дорожном покрытии или эксплуатации автомобиля в жестких условиях бездорожья. Собственно внедорожник УАЗ Патриот и предназначен для таких агрессивных условий эксплуатации, поэтому каждому автовладельцу вездехода нужно не только знать, что такое развал-схождение, но и уметь осуществлять регулировку своими руками.

Необходимость проверки и регулировки схождения, а также развала колес возникает после того, как с ходовой частью производились ремонтные работы. Также следует посетить СТО после попадания автомобилем в большие ямы или ухабы на скорости, которые приводят к нарушению целостности ходовой части. Но даже если автомобиль УАЗ Патриот эксплуатируется исключительно по гладким дорогам, то даже в этом случае необходимо периодически посещать СТО или заниматься регулировкой развала-схождения самостоятельно.

Еще одним признаком неправильного схождения является неравномерный износ протектора передних колес. Если вы заметили что протектор подъеден с одной стороны, значит срочно необходимо выполнить регулировку.

Схождение представляет собой параметр, при котором колеса находятся во взаимном положении относительно друг друга. При нарушении этого параметра обнаруживается несимметричное положение колес относительно друг друга. Они при этом растопырены в разные стороны, что негативно влияет на ходовую часть автомобиля и резину.

Специальное приспособление для регулировки(линейка)

Развал и сход — это два совершенно разных параметра, но которые на СТО проводятся совместно. Узнать о том, что на внедорожнике УАЗ Патриот требуется провести регулировку схождения несложно. Для этого необходимо выехать на ровную и гладкую трассу и на скорости 60-80 км/ч отпустить руль. При этом если автомобиль будет уводить в какую-либо сторону, то срочно требуется регулировка. В противном случае несвоевременная регулировка повлечет за собой выход из строя составляющих подвески автомобиля УАЗ Патриот. Но как известно, первыми принимают на себя весь удар такой неисправности — это покрышки. Все начинается с быстрого стирания протекторов в той или иной части резины. К тому же это негативно отражается и на колесных дисках, наблюдается их искривление. Чтобы представлять себе визуально, что представляет собой развал, а что схождение, ниже представлен эскиз.

Развалом называется угол, на который плоскость колеса отклоняется от вертикали. Развал на УАЗ Патриот не регулируется — производится только регулировка, ремонт или замена шкворней.

Самостоятельная регулировка

Углы развала и схождения на внедорожнике УАЗ Патриот можно отрегулировать самостоятельно в домашних условиях, сэкономив при этом немалую сумму денег. К тому же данную процедуру рекомендуется производить периодически, но не реже 1-2 раз на год. Это позволит избавить ваш автомобиль от серьезных поломок и необходимости приобретения новой резины.

Итак, если вы определились что нужно отрегулировать развал и схождение на автомобиле, то первым делом следует убедиться в исправности ходовой части. Если имеется необходимость ремонта или замены деталей подвески, тогда производить регулировку углов установки колес попросту бессмысленно.

Выяснив, что ходовая часть не нуждается в ремонте, можно приступить к процедуре регулирования углов установки колес. Для начала необходимо найти ровное место, где будут проводиться такие мероприятия. Внедорожник УАЗ Патриот следует освободить от лишнего веса и проверить давление в шинах. Это очень важно, ведь эти параметры могут стать неверной регулировки.

Использованием штангенциркуля в измерениях

Приступаем к работе регулирования углов установки колес и выполняем следующие действия:

Первоначально необходимо руль установить в прямолинейном положении, выровняв тем самым колеса.
Прежде чем регулировать сход, необходимо мелом нанести отметки с внутренней стороны колеса в передней части. Отметки нужно нанести по возможности ближе к дискам.
Нужно взять специальную планку(линейку) для замера расстояния между внутренней поверхностью покрышек.
Линейку необходимо упереть между двумя колесами в отмеченных точках. При этом линейка не должна касаться деталей автомобиля.
Нужно зафиксировать расстояние на линейке.
Теперь необходимо перекатить автомобиль вперед и замерить линейкой расстояние в задней части колес, по тем же точкам. При этом линейка не должна касаться деталей кузова и подвески.
Показания сверяются.
Нужно чтобы при замере, расстояние в передней части было на 1-1,5 мм меньше чем в задней.
- Если расстояние между колесами в заднем положении меньше, чем в переднем, тогда требуется удлинить рулевые тяги, выровняв значения.
- Если значения, наоборот, больше, тогда тяги следует укоротить.
Если отклонения не будут превышать 1,5 мм, то сход колес можно считать завершенным.

Таким образом, исправить ситуацию можно путем удлинения или укорачивания тяг на УАЗ Патриоте. Для этого необходимо:

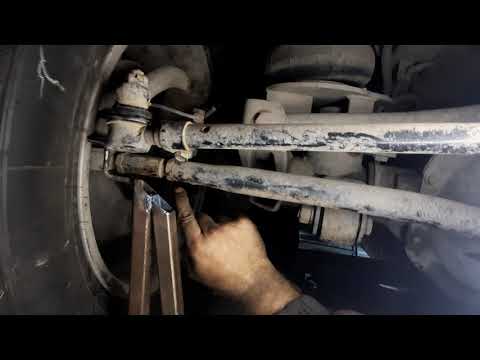

С помощью ключа необходимо ослабить контргайку рулевой тяги.
Вращая муфту, изменяется длина тяги. При этом контролируется горизонтальное положение спицы рулевого колеса.
В завершение следует зафиксировать контргайку и на этом работу можно считать выполненной успешно.

Мы рассмотрели, как осуществляется регулировочные мероприятия на автомобиле УАЗ Патриот.

Подводя итог, следует заметить, что сход колес автомобиля является очень важным, так как от него зависит длительность службы покрышек, колесных дисков, да и самой ходовой части внедорожника. Сделав это один раз, вы поймете принцип и сможете обучить своих друзей экономить на развал-схождении.

Как сделать схождение колес на уазе

Содержание

1 Симптомы
2 Инструменты
3 Регулировка схождения колес на УАЗ 3303
- - 3.0.1 4 Comments on «Регулировка схождения колес на УАЗ»
    - - 3.0.1.0.1 Передний ведущий мост с бортовыми колесными редукторами автомобиля УАЗ-469.
      - 3.0.1.0.2 Передний ведущий мост без редукторов УАЗ-469Б и автомобилей вагонной компоновки УАЗ-3741, УАЗ-3303, УАЗ-3962, УАЗ-2206.
    - 3.0.1.1 Угол поворота колес переднего моста УАЗ.
    - 3.0.1.2 Регулировка шкворней поворотного кулака переднего моста.
      - 3.0.1.2.1 Поворотный кулак переднего моста УАЗ с колесными редукторами.
      - 3.0.1.2.2 Поворотный кулак переднего моста УАЗ без колесных редукторов.
    - 3.0.1.3 Углы установки передних колес переднего моста.
    - 3.0.1.4 Проверка схождения колес переднего моста УАЗ.

Приветствую всех и жЫповодов в частности!

Подготовка к операции по сборке новых мостов идет полным ходом, неожиданно всплыли нюанс и ко всему прочему была приговорена вторая пара и второй блок манжет что бы наверняка, ждем новые железяки!

А теперь ближе к телу! Я конечно всегда знал, что УАЗ это автомобиль с характером! Для настоящих муЫиков! Не терпящий буржуазных предрассудков в виде простоя на ванильных специализированных СТО с сервисмэнами блаженной наружности! И в этот уикенд подтвердил мои догадки! После того как не так давно заменили рулевые наконечники стоило поправить схождение (немного уводило вправо) и с этой целью отправильсь на ближайшую станцию, после того как поднялись ворота сервисмэны судорожно начали щемиться под всевозможными предлогами на следующей было ровно такая же история, в недоумении продолжили свой проминат по городу и выяснилось, что не один специальст не был готов к нашиму приходу))) Не понятно конечно но факт остается фактом.
Открыв советский мануил, обсудив этот вопрос с ребятами sergik58rus SLESARMAX из клуба «грязное движение» понял, что криминального в этом вопросе абсолютно ничего нет! Раздобыв самодельную рейку заехали в бокс. Но увы линейка была изготовлена под штатную колею да еще и без шкалы деления, а Самец это перерос очень давно)))

Немного посидели, немного постояли, пошел рыться в закромах и вот, что нашел))

Два куска алюминивого профиля 90см и 35см то слованной противомаскитной сетки четыре самореза и один штангель цыркуль, так же можно использовать штакетину от соседского забора, черенок от лопаты, гвоздодер ну сами понимаете процесс творческий… и вот ты уже сам себе сервисмЭн!)))

Для большей точности на второй конец так же завернул саморез

Далее все по инструкции! Лезим в яму и делаем замеры как написано в мануиле 80 затертого года издания, а в то время с этим не шутили, нормализуем давление в шинах прикладываем линейку к внутренней поверхности колеса ( я решил мерки снимал по диску) ориентировачно параллельно мосту, делаем отметки мелом. Далее перекатываем машину назад, что бы эти отметки прошли 180* и там делаем новый замер. В моем случаи оказалась разница в 1,5 см. Это скорее всего произашло из за гнутой короткой рулевой тяги. Далее раскручиваем контрагайку на длинной тяге, и нормализуем эти показатель в разницу от 1 до 3мм передний части отнасительно задней (задняя больше чем передняя). Затем несколько раз прокатываем автомобиль для проверки и затягиваем хорошенько! ВСЕ! готово!)))

Дело на 15 минут с барьбой над закисшей контрогайкой. и не нужно вступать в дискуссии с сервисмЭнами! Как выдастся свободная минутка попробую выставить руль по ровнее.

to be continued… !

Симптомы

Инструменты

Для ремонта понадобятся:

Регулировка схождения колес на УАЗ 3303

Контргайка с левой резьбой; 2. Регулировочный штуцер; 3. Контргайка с правой резьбой; 4. Шарнир.

Наконечники рулевых тяг должны быть исправны и без люфта.

4 Comments on «Регулировка схождения колес на УАЗ»

Действительно ошибся. Спасибо.

не уважаемый он никем. указал бы вежливо на ошибку, а он упырь недалекий, гавкает как бабка на базаре.

В процессе эксплуатации автомобиля, обслуживание переднего моста заключается в регулярной проверке и подтяжке резьбовых соединений, проверке зазоров в шкворневом соединении, регулировке подшипников, зацепления шестерен, схождения колес и своевременной замене трансмиссионного масла в картере и колесных редукторах.

Передний ведущий мост с бортовыми колесными редукторами автомобиля УАЗ-469.

Передний ведущий мост без редукторов УАЗ-469Б и автомобилей вагонной компоновки УАЗ-3741, УАЗ-3303, УАЗ-3962, УАЗ-2206.

Угол поворота колес переднего моста УАЗ.

При осмотре поворотных кулаков надо обратить внимание на исправность регулировочных болтов упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более : для УАЗ-469 — 28 градусов, для УАЗ-469Б и автомобилей вагонной компоновки — 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка шкворней поворотного кулака переднего моста.

Регулировку затяжки шкворней поворотного кулака на заводе производят с предварительным натягом, причем сверху и снизу устанавливают одинаковое количество прокладок. Во время эксплуатации автомобиля особое внимание обращается на состояние затяжки шкворней поворотных кулаков.

Поворотный кулак переднего моста УАЗ с колесными редукторами.

Поворотный кулак переднего моста УАЗ без колесных редукторов.

При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняется снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0.1 мм.

Углы установки передних колес переднего моста.

При эксплуатации автомобиля надо следить за правильностью углов установки передних колес. От углов установки передних управляемых колес в значительной степени зависит легкость управления автомобилем, устойчивость его движения, а также износ шин. Передний ведущий мост на УАЗ предусматривает следующие углы установки :

— продольного наклона шкворня : 3°± 30′;
— развала колес : 1°30’±0°15′;
— бокового наклона шкворня : передний ведущий мост на УАЗ-469 — 8°, а на УАЗ-469Б и соответственно УАЗ вагонной компоновки — 5°30′.

Проверка схождения колес переднего моста УАЗ.

Проверка установки схождения колес переднего ведущего моста производится в зависимости от износа шин. Для регулировки схождения установить автомобиль на горизонтальной площадке в положении колес для движения по прямой. Схождение колес, разность расстояний Б и А, должно быть в пределах 1.5-3 мм.

Схождение колес проверяется и регулируется в горизонтальной плоскости изменением длины поперечной рулевой тяги, предварительно ослабив стопорные гайки, имеющие правую и левую резьбу.

Вращая поперечную рулевую тягу, для мостов с колесными редукторами, или вращая регулировочный штуцер, для мостов без редукторов, с помощью раздвижной линейки устанавливается необходимая величина схождения. По окончании регулировки стопорные гайки затягиваются.

как сделать развал-схождение на УАЗ «Буханка»

Развал-схождение в УАЗе “Буханка”, как и в другом автомобиле, включает в себя механическую регулировку подвески авто, чтобы повлиять на направление и угол контакта шины с поверхностью дороги. Правильная установка этих параметров влияет на производительность, управляемость машины, а также на безопасность движения и износ шин, следовательно, это важный элемент обслуживания, который следует выполнять через регулярные промежутки времени.

Обычно эту процедуру проводят в шиномонтажных мастерских, но мы обсудим, как отрегулировать схождение передних колёс на УАЗе “Буханка” своими руками, то есть без привлечения специального оборудования и профессионального слесаря.

Ликбез по теме вопроса: развал-схождение — что это и зачем нужно

Регулировка развала-схождения колёс — чрезвычайно важная часть обслуживания автомобиля, так как влияет на характеристики его управляемости, что напрямую влияет на общую безопасность езды. Помимо аспектов безопасности и управляемости, поддержание правильного развала-схождения может продлить срок службы шин, уменьшив их износ, что обеспечит большую экономию денег на покупке новых покрышек, а также уменьшит расход топлива.

Теперь немного терминологии в очень упрощённой форме, только для понимания вопроса:

Развал. Определяет угол наклона шин внутрь или наружу, если смотреть на автомобиль спереди. Угол развала для “Буханки” (УАЗ-452) чёткий, он конструктивно заложен в поворотный кулак, поэтому этот параметр нерегулируемый, его значение — 1°30 +/-15′.

Схождение — это выравнивание колёс по отношению друг к другу, если смотреть на автомобиль сверху. Шины могут быть обращены внутрь (положительное схождение) или наружу (отрицательное схождение). Схождение на УАЗе “Буханка” регулируется, его величина — 1,5-3,0 мм (23’+/-0.8′).

Проблемы со схождением колёс на УАЗе “Буханка” могут возникать постепенно в результате плохого состояния дорог и износа автомобиля или внезапно в результате удара. Наиболее распространенными причинами нарушения соосности становятся:

износ компонентов подвески;
огромный крутящий момент и трение от вождения, оказывающие давление на амортизаторы, пружины и шины.

К более серьёзными причинами несоосности колёс можно отнести:

попадание в ямы на скорости;
столкновение с большими дорожными препятствиями;
принудительная парковка перпендикулярно тротуарам.

Эти проблемы, оставленные без внимания, могут сократить срок службы шин, а также повредить важные компоненты рулевого управления и подвески.

Как понять, что надо регулировать схождение

Проблемы со схождением колёс могут проявляться во время движения или когда автомобиль стоит на месте. Вот способы определения неисправности:

Во время вождения

Рулевое колесо дёргается или вибрирует, не возвращается в нормальное положение после поворота.
Неравномерный износ протектора шин.
Визг шин при повороте.
Чрезмерный износ плечевых рёбер на внутреннем или внешнем протекторе шины (указывает на проблемы с настройкой развала).

На стоянке

Припаркуйте машину так, чтобы колёса были направлены вперёд. Встаньте в нескольких метрах от неё. Посмотрите, стоят ли колёса прямо или наклонены внутрь/наружу. В норме они должны быть “на глаз” параллельны друг другу. А вообще значение “А” должно быть на 1,5-3,0 мм меньше значения “В” — это идеальное выравнивание.

Зачем вообще обращать внимание на эти симптомы? Плохо выровненные шины быстро изнашиваются, что сокращает их срок эксплуатации, приводя к быстрой потере давления в покрышках, вследствие чего могут возникать разные неприятные ситуации, уже не говоря о серьёзных авариях. А поскольку симптомы несоосности колёс обычно проявляются постепенно, поначалу можно не заметить проблему. Однако, контролируя ситуацию, автовладелец обезопасит себя и пассажиров, а также сэкономит время и деньги.

Своими руками: схождение на “Буханке”

Итак, если нет возможности добраться до автомастерской или шиномонтажа, схождение на УАЗе “Буханка” можно отрегулировать своими руками. Для работы понадобятся: ключи на 27 и 30, деревянная рейка, линейка или рулетка (идеально подойдёт штангенциркуль).

Важно! Проводите процедуру при условии исправной (без люфта) рулевой тяги, нормальном давлении в шинах. По факту работа сводится к тому, чтобы добиться нормальных значений угла схождения.

Что делать:

Первым делом надо приготовить измерительный инструмент, раз уж обходимся без стенда. Для этого прикрутите к деревянной рейке подготовленный измерительный инструмент: линейку, штангенциркуль или размотанную рулетку.

Уазик поставьте на твёрдое ровное покрытие. Впереди, на середине высоты колеса, сделайте замер, поставив отметку в точках касания. Затем перекатите авто на половину окружности колеса, повторно замерьте, но уже сзади. Разница между получившимися величинами — искомая величина схождения.
Регулировка схождения колёс на УАЗе “Буханка” осуществляется посредством изменения длины рулевой тяги. Чтобы это сделать, предварительно отпустите контргайки с право- и левосторонней резьбой и, вращая регулировочный штуцер, измените длину тяги.

А вы самостоятельно регулируете схождение на своём уазике или доверяете эту работу профессионалам?

Новости из мира УАЗ — Когда делать развал и схождение?

Каждый автомобилист должен знать, что одной из главных причин потери управляемости транспортного средства выступает неправильная регулировка углов установки колес. Ниже мы поговорим о том, что же такое «развал» и «схождение» и когда его надо делать.

Схождение

На рисунке ниже изображены передние колеса автомобиля. Здесь схождение – это разность расстояний А и Б. Когда А больше, чем Б, схождение колес называется положительным, в противном случае – отрицательным. Для автомобилей с передним приводом схождение колес передней оси делают нулевым (то есть А=Б), либо немного отрицательным.

Нормальный уровень схождения колес является очень важным фактором, напрямую влияющим на устойчивость транспортного средства. Его высчитывают путем вычитания расстояния между кромками шин в переднем положении из расстояния между кромками шин в заднем положении. Эти расстояния замеряются между одними и теми же точками обода. В случае, если результат измерения отличается от рекомендованной производителем автомобиля, необходимо выполнить регулировку.

Определить точный уровень схождения можно только на специализированной Станции техобслуживания, при этом предварительно проверяется надежность крепления рычага рулевой трапеции к поворотной стойке, качество соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага.

В случае проведения ремонта ходовой части следует предварительно отрегулировать углы подвески.

Отрегулировать уровень схождения можно посредством изменения длины рулевых тяг. Для этого необходимо ослабить стяжные хомуты и повернуть регулировочные муфта на равную величину в противоположных направлениях, изменяя тем самым длину боковых тяг. После завершения регулировки хомуты затягиваются так, чтобы их концы не соприкасались между собой.

Развал

Развалом колес называется угол между вертикалью и плоскостью вращения колес транспортного средства. В случае, если верхняя часть автомобильного колеса наклонена наружу авто, то угол будет считаться положительным, а если вовнутрь – отрицательным.

На рисунке внизу изображен автомобиль спереди, на котором наглядно виден развал. Большинство производителей транспортных средств делают на своих машинах нулевой или несколько положительный развал. Для гоночных суперкаров может выставляться отрицательный уровень развала, благодаря чему достигается улучшение управляемости машиной.

Чтобы проверить уровень развала необходимо обеспечить нормальное давление воздуха в автомобильных шинах, при этом диски должны быть не погнуты, а рулевое колесо должно ходить свободно, в соответствии с нормой.

Также перед проверкой рекомендуется убедиться в исправности шарниров рычагов передней подвески, штоков амортизаторов и шаровых опор.

Чтобы отрегулировать развал необходимо изменить количество прокладок, установленных между осью нижнего рычага и поперечиной, либо повернуть эксцентрик на передней стойке. Для ряда отечественных авто существуют специальные пластины развала задних колес.

Когда нужно делать развал и схождение?

Есть несколько случаев, когда обязательно нужно делать регулировку:

в случае замены отдельных деталей подвески автомобиля, к примеру, рулевых тяг или амортизаторов;
если шины изнашиваются неравномерно с внешней или внутренней стороны;
если автомобиль попал в аварию;
если в процессе эксплуатации машина попала в яму или наехала на скорости на бордюр;
если автомобиль часто эксплуатируется в плохих дорожных условиях;
если вас не удовлетворяет управляемость вашей машины;
если рулевое колесо стало крутиться заметно туже, чем раньше;
если автомобиль ощутимо уводит в сторону при движении по прямой.

Как правильно сделать?

Чтобы точно проверить развал и схождение требуется использование специализированного оборудования. Быстрее и надежнее всего проверяются параметры на современных 3D-стендах, оснащенных высокоточными лазерными датчиками. Однако некоторые умельцы умудряются достаточно точно определять развал-схождения старыми, дедовскими способами с помощью зеркала.

Главное в этом деле – опыт и профессиональные знания специалиста, который выполняет работу. Иногда опытный спец может точнее определить развал-схождение «на глаз», чем новичок с помощью оборудования.

При этом обязательно следует предварительно проверить давление в шинах. Если упустить эту немаловажную деталь, то вся выполняемая работа окажется совершенно бесполезной. Кроме того, необходимо предварительно разгрузить свой автомобиль, либо использовать в диагностике таблицы с частичной нагрузкой на машину.

При работе важно также устранить биение колеса авто и возможные погрешности используемого оборудования. К примеру, если сайлент-блок имеет большой люфт, то регулировка углов подвески будет совершенно бесполезным занятием.

Мастер также должен будет использовать в работе данные по конкретному автомобилю (даже если регулировка компьютерная), и уже с их учетом проверять углы. После проведения проверки вам обязательно должны дать распечатку показаний до развала-схождения и после регулировки.

На многих современных авто подобная процедура зачастую не требуется. Современные подвески имеют такую конструкцию, которая полностью исключает вероятность изменения углов колес в течение длительного периода эксплуатации. Владельцу такого автомобиля нужно будет лишь периодически выполнять проверку подвески, особенно, если автомобиль попал в аварию, сильно наехал на бордюр, либо прошел ремонт подвески.

Схождение колес уаз 469

Содержание

Виды основных углов установки колес автомобиля
История
Развал колес
Схождение колес
Поперечный угол наклона оси поворота колеса
Угол продольного наклона оси поворота колеса
Плечо обкатки

Передний ведущий мост с бортовыми колесными редукторами автомобиля УАЗ-469.

Передний ведущий мост без редукторов УАЗ-469Б и автомобилей вагонной компоновки УАЗ-3741, УАЗ-3303, УАЗ-3962, УАЗ-2206.

Угол поворота колес переднего моста УАЗ.

Регулировка шкворней поворотного кулака переднего моста.

Поворотный кулак переднего моста УАЗ с колесными редукторами.

Поворотный кулак переднего моста УАЗ без колесных редукторов.

Углы установки передних колес переднего моста.

— продольного наклона шкворня : 3°+- 30′;
— развала колес : 1°30’+-0°15′;
— бокового наклона шкворня : передний ведущий мост на УАЗ-469 — 8°, а на УАЗ-469Б и соответственно УАЗ вагонной компоновки — 5°30′.

Проверка схождения колес переднего моста УАЗ.

Правильные углы установки колес – один из важнейших факторов, обеспечивающих нормальную управляемость, стабильность и устойчивость автомобиля при прямолинейном движении и при прохождении поворотов. Оптимальные для каждой модели параметры геометрии подвески закладываются на этапе проектирования. Заданные значения углов установки колес подвержены изменению и требуют периодической регулировки по причине естественного износа узлов и элементов ходовой части или после ремонта подвески. Так же углы следует корректировать при внесении изменений в подвеску автомобиля, например при лифте.

Виды основных углов установки колес автомобиля

Параметр	Ось автомобиля	Регулируемый ли параметр для УАЗа	На что влияет
Угол развала колес (Camber)	Передняя Задняя	Нет	Устойчивость движения в повороте Преждевременный износ шин
Угол схождения колес (Toe)	Передняя Задняя	Да	Устойчивость при прямолинейном движении Преждевременный износ шин
Поперечный угол наклона оси поворота (KPI)	Передняя	Нет	Стабилизация автомобиля при движении
Продольный угол наклона оси поворота (Caster)	Передняя	Нет	Стабилизация автомобиля при движении
Плечо обкатки (Scrub Radius)	Передняя	Нет	Стабильность автомобиля при торможении Стабилизация автомобиля при движении

История

С чего все началось?
Автомобиль явился прямым наследником телеги. Помните как его называли на заре автомобилизации? – Безлошадная повозка. Именно конструкция повозки легла в основу первых автомобилей.

Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет. Что же будет если такую телегу не тянуть, а толкать и при этом одно колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге?
В этом случае система выходит из стабильного состояния (прямолинейного движения) – переднюю ось резко разворачивает. Это происходит из-за большого плеча обкатки.

Как с этим бороться? Первая мысль – сделать плечо обкатки равным нулю с отдельными для каждого колеса осями поворота. Примерно вот так.

Допустим. Тогда никакой кирпич или ямка на дороге не смогут повернуть колесо вокруг его оси поворота. Кстати, в такой конструкции появился продольный наклон оси поворота колеса (кастор), который на тот момент уже применялся в конструкциях велосипедов. Однако, автомобили становились тяжелее, а их покрышки шире и такое решение стало вызывать проблемы. Дело в том, что водителю очень трудно повернуть колесо такого автомобиля на месте или на небольшой скорости из-за возросшей массы автомобиля и ширины профиля его шин. Усилителей руля в ту пору еще не было и поэтому конструкторы решили сделать плечо обкатки не нулевым, а длиной порядка 25% от ширины профиля покрышки.

Теперь, при наезде на препятствие поворачивающий момент, по сравнению с телегой, уменьшился на несколько порядков, а усилие при повороте колеса стало в разы меньше, чем при нулевом плече, т.к. теперь при повороте, колесо не поворачивается вокруг центра пятна контакта шины, а перекатывается, хоть и по малому, но радиусу.

Но при наличии хоть и небольшого, но всё-таки плеча, каждое колесо стремиться вывернуться наружу даже при движении по ровной дороге (без камней и ям). Чтобы уменьшить поворачивающий момент, вызванный наличием плеча обкатки, колёса устанавливаются не прямо, а под некоторым углом. Этот называется углом схождения колёс. Теперь поворачивающий момент компенсируется схождением колёс, но сами колёса идут, что называется, плугом.

Вот теперь настало время развала колёс. Если «идущее плугом» колесо наклонить наружу, то из-за упругой деформации покрышки колесо, в пятне контакта с дорогой, примет форму сильно усечённого конуса, который будет катиться по дуге. Теперь, по сути, мы имеем не «идущие плугом» колёса-цилиндры, а два усечённых конуса. И благодаря тому, что эти «конусы» имеют, как схождение, так и развал, их беговые дорожки направлены прямо.

Но теперь, после поворота руля колёса «не хотят» возвращаться в прямое положение, да и вообще, всё время приходится «ловить» это самое прямое положение. Положительный кастор тут помогает мало. Что делать?

Эту проблему решили просто – наклонили ось поворота колеса в поперечной плоскости (угол β ). Теперь при повороте колеса передняя часть автомобиля будет приподниматься. Руль станет чуть тяжелее, но зато при движении автомобиля колёса будут стремиться занять прямое положение, что называется, автоматически.

Со временем скорости автомобилей возрастали и потребовалась динамическая стабилизация – чтобы колесо, на скорости, само возвращалось в исходное положение если по каким-либо причинам оно отклонилось. Для этого ввели продольный угол наклона оси поворота – кастер. (принцип рояльного колеса)
В динамике, колесо стремится занять наиболее устойчивое положение, которое находится позади оси.

Теперь при повороте боковые реакции дороги, приложенные позади (благодаря кастеру!) стараются вернуть колесо на место.
Более того, если на машину действует боковая сила, не связанная с поворотом (например, вы едете по косогору или при боковом ветре), то кастер обеспечивает при случайно отпущенном руле плавный поворот машины «под склон» или «под ветер» и не дает ей опрокинуться.

Теперь об этом же, но более официально:

Развал колес

Развал колес (англ. camber) – это угол, образованный средней плоскостью колеса и вертикалью, проходящей через точку пересечения средней плоскости колеса и опорной поверхности. Различают положительный и отрицательный развал:
положительный (+) – когда верхняя часть колеса наклонена наружу (от кузова автомобиля)
отрицательный (-) – когда верхняя часть колеса наклонена внутрь (к кузову автомобиля)

Конструктивно camber формируется положением ступичного узла и обеспечивает максимальную площадь пятна контакта шины с дорогой. В случае двухрычажной независимой подвески положение ступицы определяется верхним и нижним поперечными рычагами. В подвеске типа МакФерсон на формирование угла развала влияет нижний рычаг и амортизационная стойка. Отклонение значений угла развала от нормы влияют на автомобиль следующим образом:

Слишком большой отрицательный угол:
+ хорошая устойчивость авто в поворотах
– ухудшается сцепление колес при прямолинейном движении
– повышенный износ внутренней стороны шины

Слишком большой положительный угол:
+ хорошее сцепление колес с дорогой
– ухудшается устойчивость в поворотах
– повышенный износ наружной стороны шины

Для автомобилей УАЗ угол развала колес задан жестко и составляет:
для УАЗ-452 и УАЗ-469: 1°30+-15′
для УАЗ Патриот и УАЗ Хантер с мостами типа Спайсер: 1°

Схождение колес

Cхождение колес (англ. toe) – угол между продольной осью автомобиля и плоскостью вращения колеса. Может быть также определено как разность расстояний между передними и задними бортами ободов колес (на рисунке это значение А минус В). Таким образом, схождение может измеряться в градусах либо миллиметрах.

Различают суммарное и индивидуальное схождение. Индивидуальное схождение рассчитывается отдельно для каждого колеса. Это отклонение плоскости его вращения от продольной оси симметрии автомобиля. Суммарное схождение рассчитывается как сумма индивидуальных углов схождения левого и правого колес одной оси. Аналогично определяется суммарное схождение в миллиметрах.
При положительном схождении (англ. toe-in) колеса взаимно повернуты внутрь по направлению движения, при отрицательном значении (англ. toe-out) – наружу.

Отклонение значений угла схождения от нормы влияют на автомобиль следующим образом:

Слишком большой отрицательный угол:
– ухудшается выдерживание траектории движения
– повышенный износ шины с внутренней стороны
– острая реакция авто на рулевое управление

Слишком большой положительный угол:
– ухудшается выдерживание траектории движения
– повышенный износ шин с наружной стороны

Схождение колес на УАЗе величина регулируемая и составляет для автомобилей (B-A)
УАЗ-452, УАЗ-469: 1,5-3,0 мм. (23’+-0.8′)
УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 0,5-1,5мм (от 0°3’04″ до 0°9’12″)

Поперечный угол наклона оси поворота колеса

Поперечный угол наклона оси поворота (англ. KPI) – угол между осью поворота колеса и перпендикуляром к опорной поверхности. Благодаря данному параметру при повороте управляемых колес кузов автомобиля приподнимается, вследствие чего возникают силы, стремящиеся вернуть колесо в прямолинейное положение. Таким образом, KPI оказывает значительное влияние на стабильность и устойчивость автомобиля при прямолинейном движении. Разность величин углов поперечного наклона правой и левой осей может приводить к уводу автомобиля в сторону с большим наклоном. Данный эффект может проявляться и при соответствии нормальным значениям остальных углов установки колес.

Для автомобилей УАЗ угол поперечного наклона задан жестко и составляет:
УАЗ-452, УАЗ-469Б: 5°30′ +- 0°30′
УАЗ-469 с портальными мостами: 8°
УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 8°

Угол продольного наклона оси поворота колеса

Продольный угол наклона оси поворота (англ. caster) – угол между осью поворота колеса и перпендикуляром к опорной поверхности в продольной плоскости автомобиля. Различают положительный и отрицательный углы продольного наклона оси поворота колеса.

Положительный caster способствует возникновению дополнительной динамической стабилизации автомобиля при движении на средней и высокой скорости. При этом ухудшается поворачиваемость на малой скорости.

Угол продольного наклона шкворня для автомобилей УАЗ задан жестко.
для УАЗ-452, УАЗ-469, УАЗ-469Б: 3°+-0°30′
для УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 5° -1°

Плечо обкатки

Помимо вышеперечисленных параметров, для передней оси имеет большое значение еще одна характеристика – плечо обкатки. Это расстояние между точкой, образованной пересечением оси симметрии колеса и опорной поверхности, и точкой пересечения линии поперечного наклона оси поворота и опорной поверхности. Плечо обкатки положительное, если точка пересечения поверхности и ось поворота колеса лежат справа от оси симметрии колеса (нулевого плеча), и отрицательное, если располагается слева от него. Если эти точки совпадают – то плечо обкатки нулевое.

Данный параметр влияет на стабилизацию и поворачиваемость колеса. Оптимальным значением для современных автомобилей является нулевое либо положительное плечо обкатки. Знак плеча обкатки определяется развалом, поперечным наклоном оси поворота колеса и вылетом колёсного диска.

Автопроизводители не рекомендуют устанавливать колесные диски с нестандартным вылетом, т.к. это может повлечь изменение заданного плеча обкатки на отрицательное значение. Это может серьезно повлиять на устойчивость и управляемость автомобиля.

Частично использованы материалы из статьи Алексея Требунских

Приветствую всех и жЫповодов в частности!

Немного посидели, немного постояли, пошел рыться в закромах и вот, что нашел))

Для большей точности на второй конец так же завернул саморез

Далее все по инструкции! Лезим в яму и делаем замеры как написано в мануиле 80 затертого года издания, а в то время с этим не шутили, нормализуем давление в шинах прикладываем линейку к внутренней поверхности колеса ( я решил мерки снимал по диску) ориентировачно параллельно мосту, делаем отметки мелом. Далее перекатываем машину назад, что бы эти отметки прошли 180* и там делаем новый замер. В моем случаи оказалась разница в 1,5 см. Это скорее всего произашло из за гнутой тяги. Далее раскручиваем контрагайку на длинной тяге, и нормализуем эти показатель в разницу от 1 до 3мм передний части отнасительно задней (задняя больше чем передняя). Затем несколько раз прокатываем автомобиль для проверки и затягиваем хорошенько! ВСЕ! готово!)))

Как выполнить развал-схождение

Подвеска вашего автомобиля может со временем выйти из строя из-за наезда на неровности дороги или в результате удара, например, при наезде на выбоину. Когда это происходит, ваш автомобиль будет уводить в сторону на проезжей части или один или несколько протекторов шин могут изнашиваться неравномерно. Если вы проигнорируете проблему, развал-схождение может ухудшиться, что повлияет на безопасность и динамику вашего автомобиля.

Как работает развал-схождение

Развал-схождение — это когда вы регулируете углы установки колес так, чтобы они были одинаково параллельны друг другу и перпендикулярны земле. Цель развал-схождения — продлить срок службы шин вашего автомобиля и обеспечить максимально прямолинейное движение. Типичные проблемы выравнивания, которые необходимо предотвратить, и типичный способ выравнивания колес зависят от того, имеет ли ваш автомобиль переднеприводную или заднеприводную систему.

Если передние колеса не выровнены, ваш автомобиль может отклониться вправо. Развал-схождение передних колес включает в себя регулировку подвески кастера, развала и схождения. Этот процесс обеспечивает правильный угол контакта шин и дороги. В результате ваш автомобиль становится более устойчивым на дороге, а шины менее подвержены износу.

Как выполнить развал-схождение с помощью рулетки

Вы можете использовать рулетку и булавки, чтобы измерить схождение во время развал-схождения.

Вот как это сделать.

Сядьте в машину и убедитесь, что руль стоит прямо. Выберите место на шине.
Подведите машину к ровной парковочной площадке и убедитесь, что рулевое колесо установлено прямо.
Убедитесь, что машина загружена или кто-то находится на водительском сиденье.
Возьмите две булавки и прикрепите их к каждой из передних шин на постоянной высоте над землей.
Попросите вашего друга приложить один конец крана к шине, начиная с одного штифта, когда вы стоите на другой стороне карты.
Натяните ленту, чтобы она не провисала, и измерьте до другого штифта. Катите автомобиль вперед, пока штифты не будут торчать в передней части шин на высоте H. Снова измерьте расстояние между штифтами. Разница, которую вы получите между измерениями, и есть носок.

Как выполнить развал-схождение с помощью веревки

Использование простой веревки для выполнения регулировки колес вашего автомобиля может показаться элементарным, но это действительно работает. Даже элитные специалисты по автоспорту до сих пор регулярно используют этот метод. Убедитесь, что ваш автомобиль стоит на ровной поверхности, чтобы подвески ваших колес были одинаковыми. Попросите кого-нибудь держать руль прямо и по центру.

Установите автомобиль на ровной поверхности и возьмите два длинных стержня, один из которых длиннее ширины вашего автомобиля. Один сидит в передней части автомобиля, а другой позади него. Установите стержни на уровне оси. Для этой работы вам понадобится несколько подставок и зажим.

Затем протяните трос по обеим сторонам автомобиля между этими стержнями. Чтобы они оставались параллельными вашему автомобилю, вы будете делать некоторые измерения, регулировки и повторные измерения, пока они не установятся в правильном положении.

Измерьте расстояние от центра ступицы оси до струны, а затем отрегулируйте струну так, чтобы расстояние между линией струны и ступицей было одинаковым как для переднего, так и для заднего колеса.

Когда струна параллельна вашему автомобилю, пришло время измерить и отрегулировать схождение по мере необходимости. Чтобы измерить палец, снимите мерки от передней части обода до линии струны, а затем запишите число. Вам также придется измерить расстояние от задней части обода до струны.

Чтобы определить схождение внутрь или наружу, вычтите переднее измерение из заднего измерения. Например, если передний размер составляет 55 мм, а задний — 50 мм, у вас будет +10 мм или -10 мм схождения.

Как проверить развал-схождение в домашних условиях

Используя рулетку или веревку, вы можете выполнить полную развал-схождение в домашних условиях. Сюда входят:

Кастор: наклон оси рулевого управления, который можно определить, проведя вертикальную линию через верхний и нижний шаровой шарнир.
Развал: вертикальный угол наклона шин внутрь или наружу.
Схождение: Степень, в которой колеса направлены внутрь к центральной линии вашего автомобиля или наружу и в сторону от нее.

Во время сход-развала крайне важно, чтобы кастер и развал были отрегулированы до желаемых значений. Эта регулировка повлияет на носок.

Есть ли разница между развал-схождением передних и четырех колес?

Передний развал-схождение выполняется только на передней оси и не считается комплексной услугой, поскольку не гарантирует точное выравнивание передних и задних шин. С другой стороны, выравнивание четырех колес сочетает в себе выравнивание переднего конца и угла тяги, а также регулировку угла наклона задних осей. Обычно этому типу сход-развала подвергаются полноприводные автомобили и автомобили с передним приводом и независимой задней подвеской.

Тип автомобиля, которым вы владеете, и ваши привычки вождения определяют, как часто вам следует проводить регулировку сход-развала. Механики обычно рекомендуют выравнивать колеса вашего автомобиля каждые два-три года. На всякий случай откройте руководство пользователя. Если нет упоминания о конкретном графике, отвозите свой автомобиль в сервисный центр для проверки сход-развала не реже одного раза в год.

В некоторых ситуациях может потребоваться частая развал-схождение. Автомобили, ориентированные на производительность, и автомобили с более широкими шинами нуждаются в регулярной регулировке сход-развала. Кроме того, подумайте о том, чтобы сделать развал-схождение всякий раз, когда вы покупаете новый комплект шин.

Проверка развал-схождения Kia продлит срок службы шин и улучшит рулевое управление. Хотя развал-схождение можно выполнить дома своими руками, лучше всего, чтобы это сделал механик в ближайшем к вам сервисном центре. Вы можете сделать развал-схождение отдельно или в рамках ежегодного обслуживания шин и технического обслуживания автомобиля в Tom Kadlec Kia.

Опубликовано в Киа Информация | Комментариев нет »

Развал-схождение колес и развал-схождение переднего колеса: есть ли разница?

Опубликовано Вт, 14 мая 2019 г.

Случалось ли вам когда-нибудь замечать, что ваш автомобиль даже немного отклоняется влево или вправо? Если да, то это может быть результатом неправильной установки колес. Это одновременно простое, но крайне необходимое исправление. Развал-схождение не только сделает езду более плавной и безопасной, но и продлит срок службы ваших шин.

Схождение передних колес по сравнению с 4 Схождение колес

Наряду с «сход-развалом» вы, возможно, также слышали термин «развал-схождение». Означают ли эти две вещи в основном одно и то же? Для всех намерений и целей, да. Развал-схождение может относиться к регулировке всех четырех колес, особенно в полноприводных автомобилях. Выравнивание переднего конца относится только к двум передним колесам. Но независимо от того, как вы это называете, выравнивание колес — это то, во что каждый владелец автомобиля должен время от времени вкладывать средства.

Почему важна развал-схождение колес автомобиля

Когда ваш автомобиль впервые изготовлен, колеса выравниваются, тестируются, регулируются и, в конечном счете, проверяются на заводе. На новом автомобиле проблем с развал-схождением быть не должно. Но со временем большинство водителей обнаружат, что их колеса выходят из строя.

Причины нарушения развала-схождения

Существуют различные причины развала-схождения колес или шин, большинство из которых связано с условиями вождения. Движение по плохо обслуживаемой дороге может привести к смещению колес. Плохое вождение по этим дорогам может усугубить ситуацию. Попадание в выбоины и наезд на бордюры также могут повлиять на выравнивание вашего автомобиля.

Признаки развал-схождения автомобиля

Сначала проблемы с развал-схождением могут быть незаметны, но повреждения все же могут возникать. Когда шины даже немного не выровнены, это может ускорить их неравномерный износ. Это означает, что ваши шины не будут работать так, как должны, и вам, возможно, придется потратить деньги, чтобы заменить эти шины раньше, чем ожидалось.

Нет сигнальных ламп или индикаторов проблем с развал-схождением, поэтому лучшим способом предотвращения преждевременного разрыва являются регулярные проверки. Однако вы можете заметить изменение в управлении вашим автомобилем, например, транспортное средство тянет влево или вправо.

Другие симптомы могут включать вибрацию рулевого колеса или замечание, что оно смещено от центра, даже если вы едете прямо. Любой из этих индикаторов должен отправить вас прямо к технику для проверки выравнивания.

Преимущества развала-схождения

Развал-схождение помогает вашему автомобилю во многих отношениях, но в конечном итоге обеспечивает оптимальную управляемость. Это не только продлевает срок службы ваших шин, но также помогает вашему автомобилю двигаться более плавно и потреблять меньше энергии, что обычно приводит к экономии топлива.

Ознакомьтесь с рядом преимуществ регулярного выравнивания колес:

Ваши шины прослужат дольше;
Ваш автомобиль будет двигаться более плавно;
Ваши колеса будут указывать в правильном направлении, что означает, что вы можете путешествовать без постоянной корректировки курса;
Ваш автомобиль будет потреблять меньше энергии для движения, что сэкономит вам деньги на заправке;
Ваша машина будет лучше управляться, а значит, будет безопаснее

К сожалению, нет определенного способа определить, когда ваши шины развалены, пока вы не отвезете свой автомобиль к специалисту по обслуживанию автомобилей. Если проходит слишком много времени и смещение становится настолько серьезным, что автомобиль больше не движется по прямой, значит, шина уже серьезно повреждена.

Вот почему лучше всего регулярно проверять свой автомобиль. Убедитесь, что выравнивание является частью ваших рутинных работ по техническому обслуживанию. Чтобы узнать больше, отнесите свой автомобиль к специалисту по обслуживанию и узнайте, как часто вам нужно проходить развал-схождение.

Часто задаваемые вопросы:

В: В чем разница между развал-схождением 2-х и 4-х колес?

A: Развал-схождение двух колес, также известное как развал-схождение передних колес, означает, что техник выполняет обслуживание только передних колес, что может включать регулировку развала, схождения и кастера. В некоторых случаях может потребоваться «регулировка угла тяги», чтобы убедиться, что все четыре колеса находятся «в квадрате» друг с другом.

Под сход-развалом понимается регулировка всех четырех колес, которая обычно требуется на полноприводных моделях с независимой подвеской. Это может включать регулировку переднего схождения и кастера, точно так же, как выравнивание переднего конца, в то время как задние колеса получают регулировку схождения и развала.

В: Сколько стоит развал-схождение?

О: Очевидно, что сход-развал 4-х колес будет в два раза дороже, чем сход-развал передних колес. Тем не менее, процесс прост, и стоимость совсем не высока, где-то между 50 и 100 долларами, хотя в большинстве случаев также требуется перестановка шин, что увеличивает стоимость.

В: Как узнать, требуется ли выравнивание передней части?

A: Специфических признаков развала колес нет, за исключением случаев, когда уже нанесено слишком много повреждений. Вот почему важно регулярно проверять выравнивание.

В: Является ли развал-схождение необходимой услугой?

О: Хотя это может показаться несерьезной проблемой, длительное вождение с несоосными колесами или шинами приведет к более серьезным повреждениям, что в конечном итоге обойдется вам дороже и позволит вашему автомобилю дольше оставаться вне дорог.

В: Как часто нужно проходить проверку выравнивания?

О: Не существует правил относительно того, как часто следует проверять сход-развал колес, и это не зависит от типа автомобиля, которым вы управляете. Однако, если ваши обычные условия вождения плохие, вам следует чаще проверять развал-схождение автомобиля. Кроме этого, основная рекомендация — каждые 2 или 3 года.

В: Сколько времени занимает выравнивание моего колеса?

О: Это быстрая и понятная услуга, в среднем занимает около 1 часа. Если требуются дополнительные работы, в зависимости от степени износа, может потребоваться дополнительное время.

Выполнение развал-схождения автомобиля | Запчасти MOOG

Выпрямление

Неравномерный износ шин… проверить. Машину тянет в сторону… проверка. Рулевое колесо перекошено, когда вы едете прямо… проверьте. Это официально, ваша машина нуждается в сход-развале. Это не то, что нужно откладывать — производительность вашего автомобиля не улучшится сама по себе.

Продолжение вождения только ухудшит состояние ваших шин, а также ухудшит управляемость и управляемость вашего автомобиля. Позвоните своему механику сегодня, чтобы запланировать развал-схождение, и читайте дальше, чтобы узнать, что входит в развал-схождение. Чтобы узнать больше о симптомах неправильного выравнивания, ознакомьтесь с этой статьей.

Из-за чего мой автомобиль может выйти из строя?

Распространенной причиной выхода вашего автомобиля из равновесия является ужасная выбоина. Если вы попали в особенно большую выбоину, существует вероятность повреждения вашего автомобиля. Проблемы с выравниванием также могут возникнуть, если вы наткнетесь на бордюр или другое препятствие на дороге.

Что такое выравнивание?

Развал-схождение — это процедура, выполняемая механиком для приведения подвески автомобиля в надлежащее состояние. При регулировке шин и осей автомобиля колеса снова выровнены друг с другом и могут плотно соприкасаться с дорогой.

Какие инструменты используются?

Ваш механик, скорее всего, поднимет вашу машину на подъемнике и будет использовать машину для развал-схождения, имеющую устройства, которые крепятся к колесам. Машина подключается к компьютеру, и ваш механик делает точную настройку серии измерений, чтобы все идеально выровнялось.

Существуют ли различные типы выравнивания?

Доступны три основных типа центровки: передняя, упорная и четырехколесная. Тип подвески вашего автомобиля определяет, какое выравнивание получит ваш автомобиль. Ваш механик сможет порекомендовать правильный тип развала-схождения для вашего автомобиля.

Передняя регулировка

Передняя регулировка регулирует переднюю ось. Это самый простой тип выравнивания, который не всегда рекомендуется для современных автомобилей.

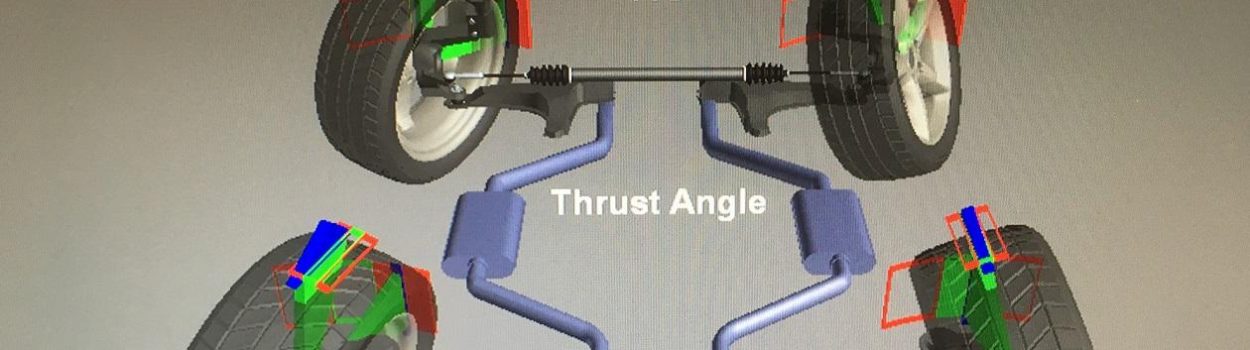

Выравнивание тяги

Выравнивание тяги сочетает выравнивание передней части с выравниванием тяги, чтобы гарантировать, что все четыре колеса находятся под прямым углом друг к другу. Этот тип сход-развала обычно рекомендуется для автомобилей с жесткой задней осью.

Развал-схождение четырех колес

Этот комплексный развал-схождение сочетает в себе элементы регулировки переднего колеса и угла наклона тяги, а также позиционирует углы заднего моста. Развал-схождение обычно используется для полноприводных и полноприводных автомобилей, а также для переднеприводных автомобилей с регулируемой/независимой задней подвеской.

Что будет делать мой механик?

Сначала ваш механик возьмет ваш автомобиль на тест-драйв, чтобы точно узнать, что с ним происходит.
Затем они поднимут вашу машину на подъемнике и осмотрят шины и компоненты подвески, чтобы убедиться, что все в рабочем состоянии. Любые детали, которые сломаны или имеют признаки чрезмерного износа, будут заменены до начала процесса центровки.
Затем проверяется давление во всех четырех шинах и выполняются все необходимые регулировки.
Ваш автомобиль будет подключен к станку для центровки, и ваш механик начнет регулировать углы подвески в соответствии со спецификациями производителя. Ваш механик будет регулировать четыре основные области: схождение, развал, кастер и тяга.

Схождение

Угол поворота шин внутрь или наружу, если смотреть сверху. Правильное схождение имеет решающее значение для равномерного износа шин и увеличения срока их службы.

Развал

Вертикальный угол — внутрь или наружу — шин, если смотреть на автомобиль прямо. Многие автомобили имеют небольшой отрицательный развал для повышения устойчивости.

Кастер

Передний или задний угол оси поворота, если смотреть сбоку автомобиля. Кастер помогает вашему автомобилю оставаться на прямом курсе и помогает рулевому колесу вернуться в прямое положение после поворота.

Тяга

Это измерение сравнивает направление задней оси и центральную линию автомобиля. Он также смотрит на колесную базу и следит за тем, чтобы передняя и задняя оси были параллельны.

5. Затем ваш механик проследит за тем, чтобы рулевое колесо было отцентровано.
6. Выполняется пробная поездка, чтобы убедиться, что все проблемы устранены и все в порядке.

Узнайте больше о премиальных деталях рулевого управления и подвески, найдите запчасть для своего автомобиля или найдите, где купить автозапчасть сегодня.

Информация, содержащаяся в этой статье, предназначена только для информационных целей и не должна использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Часто задаваемые вопросы о сход-развале колес и шин

Что такое сход-развал?

Несмотря на то, что иногда это бывает сложно, выравнивание колес может выйти из строя в ходе повседневной езды. Это снижает управляемость вашего автомобиля, снижает расход топлива и вызывает преждевременный износ шин. Развал-схождение — это процесс регулировки углов наклона колес вашего автомобиля в соответствии с исходными спецификациями для улучшения их контакта с дорогой.

Необходима ли развал-схождение?

Развал-схождение повышает безопасность автомобиля, сохраняя правильную площадь контакта шины с дорогой и предотвращая увод автомобиля влево или вправо. Правильно отрегулированный автомобиль имеет более плавную езду и оптимальный расход топлива. Выравнивание колес также продлевает срок службы шин.

Что влияет на развал-схождение?

Со временем нормальная просадка подвески, в том числе усталость пружин и втулок (резиновых подушек, гасящих движение и шум), постепенно меняет центровку. Попадание в выбоину, наезд на большие неровности, трение о бордюр или перекатывание мусора также могут привести к смещению колес. Кроме того, агрессивное вождение, перевозка тяжелых грузов, погнутые или изношенные детали подвески/рулевого управления или небольшой изгиб крыла могут вызвать смещение. Чтобы повысить безопасность вашего автомобиля, проводите центровку автомобиля два раза в год или при покупке новых шин. Другие случаи, когда нужно проверить выравнивание, включают:

После резкого удара о бордюр или выбоину
Если вы много ездите по бездорожью
При неравномерном износе шин
Каждый раз, когда вы опускаете или поднимаете автомобиль
При замене деталей рулевого управления или подвески, влияющих на угол наклона шин
Если вы заметили, что автомобиль сносит или тянет в сторону
Если руль смещен от центра, когда вы смотрите прямо
После аварии

Как определить, что мой автомобиль не выровнен?

Даже если ваш автомобиль не выровнен, со временем вы можете этого не заметить. Признаки несоосности транспортного средства включают:

Неравномерность
Износ шин

Рулевое колесо
Смещенное от центра

Тяга или дрейф
При рулевом управлении

Может ли несоосность вызывать вибрацию рулевого колеса?

Маловероятно. Вибрации рулевого колеса, половицы или сиденья (особенно на скоростях шоссе или автострады), вероятно, являются признаком того, что одна или несколько ваших шин/колес в сборе разбалансированы, или у вас возникла другая проблема с шинами.

Может ли несоосность вызывать шум?

Нет. Как правило, любой шум от несоосности вызван ненормальным износом шин. Если шины являются источником дорожного шума, может потребоваться коррекция сход-развала. Однако это не решит проблему шума.

Повлияет ли несоосность на мои шины?

Да. Если на них наблюдается умеренный или сильный износ кромок или износ с оперением, это, вероятно, означает, что они не выровнены. Часто это указывает на то, что схождение или угол развала смещены.

Развал влияет на износ и прохождение поворотов: Наклон шины и колеса внутрь и наружу (если смотреть спереди автомобиля) называется развалом. Когда верхняя часть шины наклонена внутрь, это отрицательный развал. Положительный развал означает, что верхняя часть шины наклонена наружу. Каждый производитель устанавливает определенный развал для каждого автомобиля, который он производит, который может быть положительным, отрицательным или нулевым (0º). Когда развал находится под правильным углом, шина и колесо катятся прямо.

Как правило, развал играет ключевую роль при прохождении поворотов. Если развал выходит за пределы диапазона производителя, это может вызвать проблемы с управлением и чрезмерный износ шин, что будет стоить вам денег. Если в автомобиле предусмотрена регулировка развала задних колес, регулировка развала задних колес играет большую роль в обеспечении устойчивости на прямых и в поворотах.

Схождение — самый важный угол для срока службы шины: Из всех углов схождение может выйти из строя легче всего. Схождение, правильно откалиброванное в соответствии со спецификациями производителя (которое может быть как слегка положительным, так и отрицательным), будет равно нулю (0º) на дороге. Это означает, что все шины и колеса в сборе (передние и задние) направлены в одном направлении. Когда схождение находится под правильным углом, трение шин меньше при качении. Когда они смотрят друг на друга (схождение наружу) или друг к другу (схождение внутрь), они, по сути, слегка царапают дорогу с каждой пройденной милей. Это может сократить срок службы шины.

Повлияет ли несоосность на мои шины?

Как выполняется развал-схождение?

Развал-схождение выполняется с помощью машины для развала-схождения, которая измеряет углы установки колес. Они рассчитываются и сравниваются с исходными характеристиками вашего автомобиля.

При необходимости техник регулирует развал, кастер и схождение каждого колеса.
Показания компьютера в режиме реального времени показывают, когда достигнуты целевые углы.
Рулевое колесо проверяется, чтобы убедиться, что оно отцентровано.
Наконец-то ваш автомобиль прошел тест-драйв.

Какие существуют типы выравнивания?

Ваш техник посоветует, какой тип развал-схождения лучше всего подходит для вашего типа автомобиля. Как правило, выравнивание четырех колес будет стоить дороже, чем стандартное или тяговое выравнивание.

Выравнивание осей: Выравнивание по тяге является наиболее точным для автомобилей без регулируемой задней подвески. Регулируются только передние колеса. Вот как: нет никакой гарантии, что оба задних колеса направлены прямо вперед, как и должно быть. Один может быть направлен точно вперед, а другой немного в сторону. Или оба их угла могут быть выключены. Поскольку это невозможно отрегулировать, передние колеса выровнены как можно ближе к линии тяги, которая представляет собой среднее значение, на которое указывают два задних колеса. Этого достаточно, чтобы получить центрированное рулевое колесо.

Развал-схождение четырех колес: Это делается на автомобилях с регулируемой задней подвеской, чтобы привести все четыре колеса вашего автомобиля в исходное состояние. Все четыре колеса выровнены по центру автомобиля. Сначала измеряются и регулируются углы заднего моста, затем переднего. Это наилучшая, наиболее точная и рекомендуемая производителем установка для автомобилей с регулируемой задней подвеской.

Нужно ли делать развал-схождение при покупке новых шин?

Да. Развал-схождение при замене шин — один из лучших способов получить от них максимальный пробег. Обязательно попросите развал-схождение, так как это обычно не входит в стоимость покупки шины.

Как часто требуется развал-схождение?

Регулярная развал-схождение является частью базового технического обслуживания автомобиля. Раннее выявление несоосности означает, что вы можете исправить положение колес до преждевременного износа шин. Автомобили обычно выходят из строя постепенно, поэтому важно проверять его не реже одного раза в год или два раза в год, если вы ездите по дорогам с неровностями, колеями или выбоинами.

В какие еще моменты следует проверять центровку?

После резкого удара о бордюр или выбоину
Если вы много ездите по бездорожью
При неравномерном износе шин
Каждый раз, когда вы опускаете или поднимаете автомобиль
При замене деталей рулевого управления или подвески, влияющих на угол наклона шин
Если вы заметили, что ваше транспортное средство сносит или уводит в сторону
Если руль смещен от центра, когда вы смотрите прямо
После аварии

Les Schwab проводит бесплатные визуальные осмотры центровки. Если мы порекомендуем выравнивание, но в ходе работы обнаружим, что ваше выравнивание хорошее и не может быть улучшено, плата не взимается.)

Развал-схождение только для полноприводных автомобилей?

Независимо от того, являются ли они полноприводными, переднеприводными или заднеприводными, большинство автомобилей и многие внедорожники сегодня имеют четыре колеса. Эти транспортные средства должны быть выровнены по четырем колесам, потому что задняя часть точно так же может выйти из строя и вызвать неравномерный износ шин, как и передняя.

Влияет ли несоосность на расход бензина?

Да. Когда ваши колеса правильно выровнены, сопротивление качению меньше. Шины с меньшим сопротивлением качению испытывают меньшее трение, что может повысить эффективность использования топлива. Если ситуация сохранится, шины будут изнашиваться неравномерно, что приведет к увеличению расхода топлива.

Выравнивание — это то же самое, что и балансировка?

Нет. Развал-схождение и балансировка — это два совершенно разных ремонта. Балансировка шин — это процесс прикрепления к колесу небольших грузов, всего в несколько унций. Это гарантирует, что вес колеса будет равномерным по всему устройству. Несмотря на то, что они круглые, шины имеют производственные дефекты и износ, которые создают более легкие и тяжелые участки. Вес компенсирует это.

Повторная балансировка выполняется в шиномонтажной мастерской путем помещения узла колесо-шина на балансировочный станок, который обнаруживает дисбаланс в сборке шина/колесо. Это показывает, где находится дисбаланс, и количество веса, необходимого для противодействия этому дисбалансу. Чаще всего это делается при установке новых шин. Les Schwab выполняет балансировку шин при каждом обороте. Однако это не является частью выравнивания.

Что входит в выравнивание?

Развал-схождение

Les Schwab включает в себя проверку шин, тест-драйв до, проверку рулевого управления и подвески, проверку и регулировку давления в шинах, измерение и регулировку углов развал-схождения, тест-драйв после и распечатанный отчет, показывающий измерения до и после. На развал-схождение, выполненные в Les Schwab Tyres, распространяется 30-дневная гарантия, которая включает работу.

Устранит ли кривое рулевое колесо схождение? Ослабление рулевого управления?

Смещенное от центра рулевое колесо является одним из признаков несоосности. Развал-схождение может вернуть рулевое колесо в центральное положение, если нет других недиагностированных проблем.

Когда углы установки не соответствуют первоначальным спецификациям автомобиля, рулевое управление может немного болтаться. Это состояние можно исправить с помощью сход-развала. Но если вы заметили, что рулевое колесо двигается намного чаще, чем обычно, возможно, изношены детали рулевого управления или подвески. В этом случае незакрепленные детали должны быть выявлены при осмотре перед выравниванием, и перед выравниванием должен быть рекомендован ремонт.

Покрывается ли гарантией сход-развал?

Проверьте оригинальную гарантию в руководстве по эксплуатации вашего автомобиля.

Сколько стоит развал-схождение?

Зависит от типа автомобиля, магазина, региона и типа выравнивания. Качественный магазин перед выполнением работ заранее посоветует, какой тип лучше и сколько это будет стоить. Хороший магазин взимает плату только за работу, которая действительно необходима, когда работа уже выполняется.

Где я могу сделать развал-схождение?

Les Schwab Tyres предлагает полный комплекс услуг по сход-развалу, включая регулировку и бесплатные проверки, обычно без предварительной записи.

Сколько времени занимает развал-схождение?

Развал-схождение после того, как ваш автомобиль находится в нашем сервисном центре, может занять до одного часа. Сроки зависят от серьезности несоосности и от того, требуется ли вашему автомобилю тяга или выравнивание четырех колес. Профессионалы в местном магазине Les Schwab Tyres могут дать вам точную оценку времени.

Найти магазин Руководство по цифровым источникам

2016 | ДВИГАТЕЛЬ

Современные системы рулевого управления и подвески являются прекрасными примерами твердотельной геометрии в действии. Развал-схождение объединяет все факторы геометрии рулевого управления и подвески, чтобы обеспечить безопасное управление, хорошее качество езды и максимальный срок службы шин.

Развал-схождение передних колес описывается с точки зрения углов, образованных компонентами рулевого управления и подвески. Традиционно передними колесами проверяют пять углов установки: кастер, развал, схождение, наклон оси рулевого управления (SAI) и схождение на поворотах. Когда мы переходим от двухколесного к четырехколесному выравниванию, мы добавляем в уравнение смещение и угол тяги автомобиля. Развал и схождение задних колес также должны быть проверены для полного сход-развала.

Износ шин и управление направлением движения

Развал, схождение и схождение на поворотах являются углами износа шин. Если они неверны, шины будут изнашиваться неравномерно и быстрее, чем обычно. Поскольку развал связан с наклоном оси рулевого управления, SAI также можно рассматривать как угол износа шины. Кастер и смещение не являются углами износа шин, если только они не выходят за рамки спецификации. Все углы выравнивания являются углами управления направлением, что означает, что они влияют на рулевое управление и управление транспортным средством.

Устранение жалоб, связанных с управляемостью автомобиля, плавностью хода или вибрацией, начинается со знания того, что делает конкретный угол выравнивания и как все углы работают вместе. Прежде чем погрузиться в диагностику системы, подумайте о принципах работы системы. Поэтому давайте рассмотрим эти основные углы выравнивания с прицелом на типичные жалобы и устранение неполадок.

Кастер

Кастер — это наклон оси поворота каждого переднего колеса, если смотреть сбоку от автомобиля. Кастер измеряется в градусах угла. Если ось рулевого управления наклонена назад, т. е. верхний шаровой шарнир или точка крепления стойки находятся за нижним шаровым шарниром, угол кастера положительный. Если ось рулевого управления наклонена вперед, угол кастера отрицательный. Кастер для задних колес не измеряется.

Кастер влияет на прямолинейную устойчивость и возврат рулевого колеса. Высокий положительный кастер заставляет передние колеса двигаться прямо. Нормальный положительный кастер обеспечивает устойчивость и выпрямляет руль после поворота. С другой стороны, положительный кастер увеличивает усилие, необходимое для поворота колеса. Рулевое управление с усилителем позволяет использовать более положительный кастер, чем это было бы приемлемо при ручном рулевом управлении.

Слишком маленький кастер может привести к нестабильности рулевого управления и вибрированию колес. Чрезвычайно отрицательный кастер и связанная с ним вибрация могут способствовать чашечному износу передних шин. Если кастер неодинаков из стороны в сторону, автомобиль будет тянуть в сторону с меньшим положительным (или большим отрицательным) кастером. Помните об этом при поиске и устранении жалоб на тягу или блуждание автомобиля.

Развал

Развал — это угол наклона колеса относительно истинной вертикали, если смотреть спереди автомобиля. Как и кастер, развал измеряется в градусах угла. Если кажется, что шина наклонена наружу в верхней части, угол развала положительный. Если верхняя часть шины наклонена внутрь, угол развала отрицательный.

Нулевой развал — идеально вертикальное колесо и шина — вызывают наименьший износ шин. Положительный развал приводит к тому, что внешний протектор шины изнашивается больше, чем внутренний протектор; отрицательный развал имеет противоположный эффект. Инженеры проектируют небольшой положительный или отрицательный развал в подвеске автомобиля, чтобы улучшить управляемость и управляемость. Нормальный угол развала мало влияет на износ шин, но экстремальный развал вызывает заметный ненормальный износ шин и сокращает срок их службы.

Положительный развал, как и положительный кастер, влияет на устойчивость прямолинейного движения и возврат рулевого колеса. Когда автомобиль поворачивает, внешняя подвеска имеет тенденцию подниматься на колесе из-за положительного развала. Когда колесо возвращается в прямое положение, вес автомобиля давит на ось рулевого управления и помогает выпрямить колесо.

Отрицательный развал препятствует склонности шины к боковому скольжению при прохождении поворотов. Это также может увеличить усилие на рулевом колесе. Большинство автомобилей и легких грузовиков спроектированы с положительным развалом, но многие гоночные автомобили и некоторые высокопроизводительные уличные автомобили имеют отрицательный развал.

Задние колеса обычно имеют нулевой развал, но некоторые независимые задние подвески имеют некоторый (обычно отрицательный) угол развала. Если передние углы развала неравны из стороны в сторону, автомобиль тянет в сторону с большим положительным развалом. Неравномерный задний развал также может повлиять на управляемость автомобиля.

Схождение

Схождение — это направление вращения колес, если смотреть сверху. Пара передних или задних колес, направленная внутрь передними кромками, имеет схождение; колеса, направленные наружу, имеют схождение. Угол схождения передних или задних колес измеряется в долях дюйма, миллиметрах или долях градуса.

Колеса с нулевым схождением, направленные прямо вперед, вызывают наименьший износ шин. Экстремальное схождение или схождение приводит к чрезмерному износу протектора шины. Слишком большое схождение изнашивает внешние края протектора, а внутренние края каждого ряда протектора скошены. Слишком сильное схождение имеет противоположный эффект.

На заднеприводных автомобилях передние колеса обычно сводятся вовнутрь, а на переднеприводных автомобилях — в стороны, чтобы компенсировать изменения в рулевом механизме и шинах во время движения автомобиля. Когда автомобиль движется, схождение уменьшается (или исчезает), потому что колеса при ускорении выпрямляются, а рулевая тяга слегка изгибается.

Изменение схождения или ударное управление происходит, когда рулевая тяга имеет неправильную длину или установлена под неправильным углом. Внешний конец рулевой тяги перемещается вверх и вниз по мере того, как подвеска сжимается и растягивается. Если длина или угол наклона рулевой тяги неверны, она тянет или толкает рулевой рычаг и направляет колесо в новом направлении. Водитель чувствует это, когда руль дергается в одну сторону, когда машина наезжает на неровности или провалы.

Схождение на поворотах

Схождение на поворотах также называется радиусом поворота или углом Аккермана. При повороте автомобиля внешнее переднее колесо поворачивается на меньший угол, чем внутреннее колесо. Это приводит к раскачиванию передних колес при прохождении поворотов.

Некоторое схождение при поворотах необходимо, потому что внешнее колесо должно поворачиваться на больший радиус, чем внутреннее колесо. Если бы углы поворота колес были одинаковыми, внешняя шина задиралась бы при попытке повернуть на меньший радиус.

Схождение на поворотах заложено в геометрии рулевого управления автомобиля и должно быть одинаковым как в правом, так и в левом направлениях. Развал на поворотах не регулируется. Углы, которые не равны по сторонам или не соответствуют спецификации, вызваны повреждением автомобиля.

Наклон оси управления

Наклон оси управления (SAI) представляет собой наклон оси управления от вертикали, если смотреть спереди. Это угол, образованный линией, проходящей через центры нижнего и верхнего шаровых шарниров опоры стойки. Как и кастер, SAI влияет на управляемость и устойчивость. В подвеске с небольшим кастером высокий SAI может обеспечить четкое ощущение рулевого управления и стабильность.

SAI плюс угол развала образуют так называемый прилежащий угол. Если развал положительный, прилежащий угол больше, чем SAI; если развал отрицательный, прилежащий угол меньше, чем SAI. Знание SAI, развала и угла поворота может помочь вам диагностировать проблемы в поворотных кулаках и подвеске.

Угол тяги

Угол тяги — это угол между геометрической центральной линией автомобиля и направлением, в котором направлены задние колеса. Если задние колеса направлены прямо вперед, линия тяги и геометрическая центральная линия совпадают, и угол тяги отсутствует. Когда автомобиль движется прямо, задние колеса направляют его вдоль линии тяги, поэтому идеальным является нулевой угол тяги.

Регулировка схождения задних колес должна скорректировать угол тяги, но конструкция задней подвески может не позволить скорректировать схождение. Если угол тяги устранить невозможно, выровняйте передние колеса по линии тяги, а не по геометрической центральной линии автомобиля. Выравнивание передних колес по центральной линии с задними колесами, движущимися по другой линии тяги, может привести к одному или всем из следующего: кривое рулевое колесо, неправильный развал и схождение передних колес во время движения, ускоренный износ шин или тяга.

Смещение

Смещение — это состояние, при котором одно колесо на оси находится впереди или позади другого колеса по отношению к шасси. Смещение на самом деле предназначено для некоторых автомобилей, таких как старые грузовики Ford со сдвоенными передними мостами с двутавровой балкой, но неправильное смещение чаще всего возникает в результате повреждения при столкновении. Чрезвычайно неравномерный кастер также может вызвать занос передних колес.

Дорожный просвет

Строго говоря, дорожный просвет не является углом установки. Однако это может повлиять на другие углы, особенно на кастер. Многие производители указывают точки измерения высоты дорожного просвета для регулировки выравнивания. Высота дорожного просвета часто измеряется в нижней части передней или задней панели порога или в верхней части колесной арки. Поскольку панели кузова автомобиля не являются самыми точными точками данных (с возможностью повреждения при столкновении), высота дорожного просвета более точно измеряется по точкам на подвеске или раме.

Многие грузовики оснащены колесами и шинами различных размеров, вариантами подвески и лифт-комплектами. Поэтому производители грузовиков часто указывают разные углы наклона для разной высоты дорожного просвета на одной и той же базовой модели грузовика.

Начните с жалобы клиента

Клиенты редко жалуются на «неправильный угол Аккермана», «слишком большой кастер» или даже на изношенные втулки рычагов. Их жалобы обычно указывают на последствия проблем с рулевым управлением и подвеской, а не на причины. Жалобы владельцев, связанные с развал-схождением, как правило, связаны с плохой управляемостью, жестким рулевым управлением, вибрацией или износом шин. Первым шагом в диагностике проблемы является определение категории, к которой она относится. Тщательное дорожное испытание, за которым следует тщательный осмотр, поможет вам правильно начать.

Заключительное слово: проверьте шины

Прежде чем приступить к дорожному испытанию, внимательно осмотрите шины. Большинство легковых автомобилей и легких грузовиков должны иметь четыре шины одинакового размера и рисунка протектора. По крайней мере, пара на каждой оси должна быть одинакового размера и иметь примерно одинаковый характер износа.

Далее проверьте давление в шинах. Иногда вы можете встретить перекачанную шину, но, вероятно, две трети шин, катящихся сегодня по шоссе, недостаточно накачаны. Доведите все четыре шины до рекомендуемого давления накачки. Большинство автовладельцев будут удивлены тем, как простая проверка давления в шинах может решить такие проблемы, как блуждание автомобиля, подтормаживание, жесткое рулевое управление и плавная езда.

Во время оценки дорожных испытаний и измерений выравнивания помните об основных целях углов выравнивания и о том, как все они работают вместе для поддержания баланса движения автомобиля.

Скачать PDF

Нужна ли мне развал-схождение или развал-схождение?

Вы едете по дороге и все время боретесь с рулем, потому что ваша машина, кажется, хочет уйти влево или вправо.

Знакомо? Возможно, пришло время для выравнивания.

Выполняя сход-развал, вы обеспечиваете более плавную и безопасную езду и продлеваете срок службы ваших шин. У вашей машины четыре колеса (мы надеемся!), и все четыре должны быть отрегулированы, верно? Не обязательно. Возможно, вашему автомобилю просто требуется выравнивание передней части.

В чем разница между сход-развалом 4-х колес и передним сход-развалом? Вы можете быть удивлены, узнав, что нет большой разницы!

Схождение передних колес и схождение колес

Выравнивание — это геометрия системы подвески, которая помогает поддерживать и поворачивать автомобиль. Колеса должны быть идеально выровнены, чтобы все четыре шины работали вместе, вращаясь в унисон и двигаясь в одном направлении. Небольшое отклонение на спектре может негативно повлиять на систему подвески, вызвав необратимые повреждения и преждевременный износ шин.

Развал-схождение передних колес , также известный как развал-схождение 2-х колес, означает, что техник, выполняющий развал-схождение, регулирует только передние колеса, связанные с кастером, развалом и схождением. Передние колеса отрегулированы так, чтобы они двигались параллельно центру вашего автомобиля. Несмотря на то, что это самый упрощенный вариант развал-схождения, эта услуга не рекомендуется для современных автомобилей, так как исключает задние углы колес.

Регулировка тяги , скорее всего, является типом регулировки, которую получит ваш автомобиль, если он не оборудован регулируемой системой задней подвески. В то время как регулируются только передние колеса, они регулируются так, чтобы быть выровненными как можно ближе к линии тяги, куда направлены два задних колеса. Эта регулировка компенсирует разницу, позволяя расположить рулевое колесо по центру.

Развал-схождение обычно выполняется только на автомобилях с независимой подвеской четырех колес. Технический специалист отрегулирует все четыре колеса, однако регулировка различается в зависимости от переднего и заднего колеса. На передних колесах регулировка включает в себя схождение, кастер и развал, а на задних — схождение и развал. Все они регулируются по центру автомобиля, сначала измеряя углы задней оси, а затем передней.

Причина нарушения развала-схождения

Существует несколько причин, по которым автомобиль может выйти из строя, включая ошибку водителя, износ компонентов подвески и условия вождения. Несмотря на то, что компоненты подвески изготовлены из металла, они не защищены от повреждений и уязвимы для ударов о выбоины и бордюры .

Удары, происходящие на любой скорости, могут незначительно изменить форму колеса, что повлияет на выравнивание. Точно так же со временем компоненты подвески начинают ломаться и трескаться или расшатываться, теряя способность удерживать колеса в выравнивании. Наконец, неправильная установка колес может быть вызвана модификациями автомобиля. Производители автомобилей специально рассчитывают подвеску по высоте автомобиля. Модификации должны быть отрегулированы, чтобы компенсировать изменение высоты.

Почему нельзя ездить с неправильным развалом

Вождение с неправильным развалом не только раздражает, но и может ударить по вашему кошельку. Вождение с плохой развал-схождением может вынудить вас приобрести новые шины раньше, чем ожидалось, увеличить потребление топлива и может потребовать дорогостоящего ремонта системы подвески.

Кроме того, езда на высоких скоростях с неправильным выравниванием может повлиять на вашу способность управлять автомобилем, ставя под угрозу вашу безопасность. Колеса, которые необходимо выровнять, часто уводят в сторону, из-за чего водители сильнее держат руль, чтобы сохранить контроль над автомобилем. Плохое выравнивание также затрудняет управление и торможение.

Причины, по которым вам не следует ездить с транспортным средством, смещенным в сторону:

Затрудненное торможение. Колеса, которые не могут двигаться или поворачиваться одинаково, также не могут тормозить равномерно.
Плохая экономия топлива. Несоосность колес приводит к тому, что шины тянутся, а не плавно катятся, что снижает эффективность использования топлива до 10 %.
Повреждения шин. Во время движения на высокой скорости транспортное средство с развалом создает избыточное давление на шину, что может привести к разрыву шины и поставить под угрозу вашу безопасность.
Сильная тряска или вибрация. Колеса, которые не выровнены, не вращаются в одном направлении и вызывают неравномерный износ шин, вызывая вибрации на дороге.
Сложность управления. Колеса, расположенные не на одной линии, влияют на вашу способность должным образом сохранять контроль над дорогой и управляемостью вашего автомобиля, что ставит под угрозу вашу безопасность.

Знаете ли вы, что сход-развал передних колес или 4-х колес можно выполнить за всего за один час на большинстве автомобилей ? Защитите подвеску и шины вашего автомобиля, выполнив сход-развал в местном автосервисе Sun.
