РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ — Студопедия
Величина зазоров на холодном двигателе должна быть:
— для впускных клапанов – 0,25…0,30 мм;
— для выпускных клапанов – 0,35…0,40 мм.
Для 1, 2, 3 и 4-го цилиндров передний клапан впускной, а для 5, 6, 7 и 8-го цилиндров – выпускной.
Регулировку зазоров проводить на холодном двигателе. Перед регулировкой тепловых зазоров проверить моменты затяжки болтов крепления головок цилиндров и гаек стоек коромысел. Тепловые зазоры регулировать одновременно в двух цилиндрах при закрытых клапанах. При регулировке коленчатый вал устанавливать последовательно в положения I … IV, которые определяются его поворотом относительно положения начала впрыскивания топлива в первом цилиндре на угол, указанный ниже:
— положение коленчатого вала – I II III IV;
— угол поворота – 60º 240º 420º 600º;
— номера цилиндров регулируемых клапанов – 1, 5 4, 2 6, 3 7, 8.
Последовательность операций при регулировке зазоров следующая:
1 Снять крышки головок цилиндров.
2 Проверить затяжку болтов крепления головок цилиндров.
3 Оттянуть смонтированный на картере маховика фиксатор, повернуть его на 90° и установить в нижнее положение.
4 Снять крышку люка в нижней части картера маховика (для проворота маховика ломиком).
5 Проворачивая коленчатый вал по ходу вращения, установить его в такое положение, при котором фиксатор под действием пружины войдет в паз на маховике, при этом оба клапана пятого цилиндра должны быть закрыты (коромысла клапанов на пятом цилиндре должны находиться в одном положении).
Это положение коленчатого вала соответствует началу подачи топлива в 1-ом цилиндре.
Если в этом положении маховика и фиксатора выпускной клапан пятого цилиндра открыт (коромысло выпускного клапана наклонено по отношению к коромыслу впускного клапана, а его штанга не вращается от руки) необходимо вывести фиксатор из паза на маховике и провернуть коленчатый вал на один оборот до момента, когда фиксатор войдет в паз.
Проворачивать коленчатый вал нужно рычагом, вставляя его в отверстия, расположенные на боковой поверхности маховика. Поворот маховика на угол, равный промежутку между двумя соседними отверстиями, соответствует повороту коленчатого вала на 30º. Оттянуть фиксатор, преодолев усилие пружины, повернуть его на 90º и установить в верхнее положение.
6 Провернуть коленчатый вал по ходу вращения на угол 60º, установив его тем самым в положение I.
В этом положении клапаны первого и пятого цилиндров должны быть закрыты (штанги указанных цилиндров должны легко проворачиваться от руки).
7 Проверить динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых цилиндров, при необходимости подтянуть. Моменты затяжки приведены в приложении А.

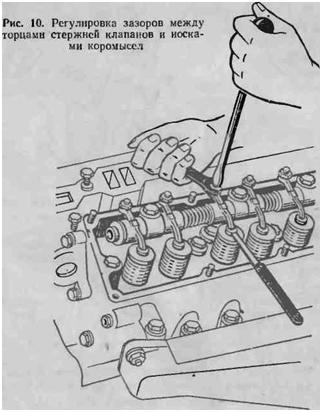

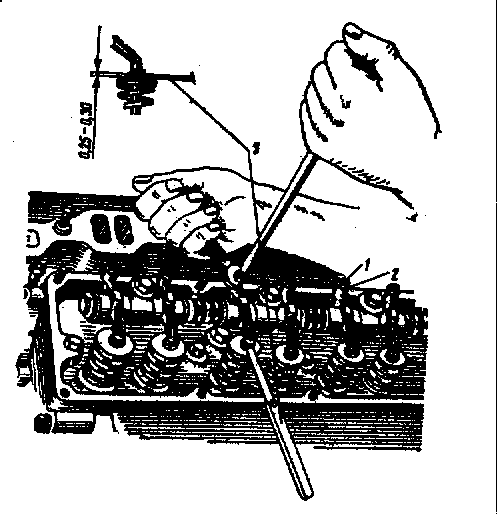

8 Проверить щупом зазор между носками коромысел и торцами клапанов регулируемых цилиндров. Если они не укладываются в указанные выше пределы, их надо отрегулировать.
9 Для регулировки зазора необходимо ослабить контровочную гайку регулировочного винта, вставить в зазор щуп нужной толщины и, вращая винт отверткой, установить требуемый зазор.
Придерживая винт отверткой, затянуть гайку и проверить величину зазора. Щуп толщиной 0,25 мм для впускного клапана и 0,35 мм для выпускного клапана должен проходить свободно, а толщиной 0,30 мм для впускного и 0,40 мм для выпускного с усилием.
Отрегулировать остальные клапаны.
10 Установить на место крышки люка картера маховика и головок цилиндров. Фиксатор маховика установить в верхнее положение.
11 Пустить двигатель и прослушать его работу. При правильно отрегулированных зазорах стуков в клапанном механизме не должно быть.
Регулировка клапанов 2108 — Энциклопедия журнала «За рулем»

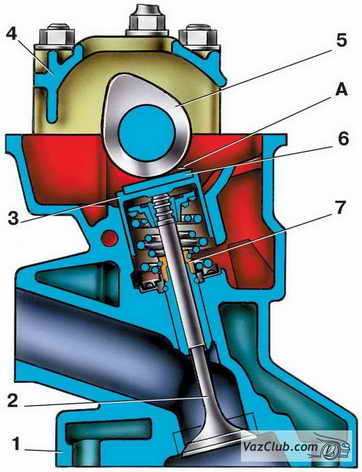

Регулировка тепловых зазоров в приводе газораспределительного механизма
Рис. 1. Утапливание толкателей клапанов при замене регулировочной шайбы:1 – приспособление;
2 – толкатель Рис.
2. Фиксирование толкателей клапанов при замене регулировочной шайбы:1 – фиксатор;
2 – регулировочная шайба
ПОРЯДОК ВЫПОЛНЕНИЯ
Замер и регулировку зазоров проводим на холодном двигателе.
Выводим наконечник троса привода дроссельной заслонки из кронштейна. (см. Снятие привода дроссельных заслонок карбюратора)
Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083) (см. Снятие корпуса воздушного фильтра).
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров. В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.
Снимаем крышку с прокладкой.Снимаем переднюю крышку ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
В этом положении валов проверяем набором щупов зазоры у первого…
… и третьего кулачков распределительного вала.
Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.
Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина нов

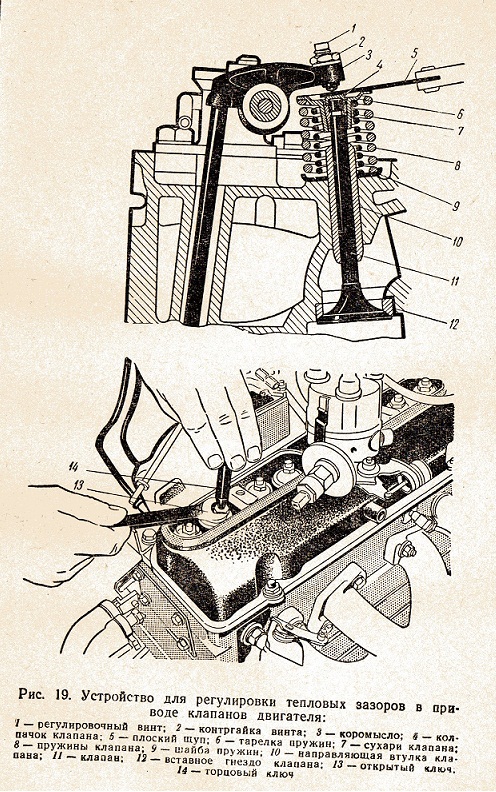

Регулировка теплового зазора
Чтобы обеспечить
плотное прилегание головки клапана к
седлу, необходим определенный тепловой
зазор между стержнем клапана и носком
(влитом) коромысла или болтом толкателя.
Тепловые зазоры в клапанах изменяются в следствии их нагрева, изнашивания и нарушения регулировок. Когда зазор в клапанах увеличен, они открываются не полностью, в результате чего ухудшается наполнение цилиндров горючей смесью и очистка их от продуктов сгорания, также повышаются ударные нагрузки на детали клапанного механизма.
При недостаточном
зазоре они плотно садятся на седла,
вследствие чего происходят утечки
газов, образование нагара с обгаранием
рабочих поверхностей седла и клапана.
Из — за неплотной посадки клапанов, при
такте сжатия рабочая смесь может попадать
в выпускной газопровод, а в процессе
такта расширения газы имеющие высокую
температуру, могут прорываться во
впускной газопровод, вследствие чего
в этих газопроводах возможны хлопки
или вспышки, что является признаком
неплотной посадки клапанов. Для плотного
прилегания головки клапана к седлу

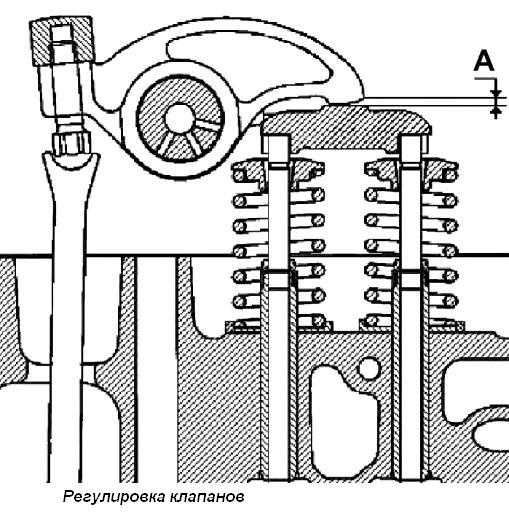

тепловой зазор устанавливают между
носком коромысла (рис 3,1) и торцом стержня
клапана 2 при нижнем распределительном
валу.
Фазы газораспределения
Под фазами газораспределения понимают моменты открытия и закрытия клапанов относительно мертвых точек, выраженные в градусах угла поворота коленчатого вала. Из общей групповой диаграммы фаз газораспределения (рис 3,8 а) видно что при такте впуска выпускной клапан 1 (рис 3,8 г) начинает открываться с опережением, т.е. до подхода поршня в верхнюю мертвую точку. Угол «а» опережения открытия впускного клапана для двигателей различных моделей находится в пределах 10- 32о. Закрывается впускной клапан с запозданием после прохождения поршнем нижней мертвой точки (во время такта сжатия). Угол запаздывания закрытия впускного клапана в зависимости от модели двигателя составляет 40 — 85 о.
Выпускной клапан
2 (рис 3,8) начинает открываться до подхода
поршня к нижней мертвой точке (во время
такта рабочего хода) Угол Y опережения
открытия выпускного клапана для различных
двигателей колеблется в пределах 40 —
70о.
Закрывается выпускной клапан после
прохождения поршнем верхней мертвой
точки (во время такта впуска). Угол
запаздывания закрытия выпускного
клапана равен 10 — 50о.
Общая круговая диаграмма показывает,
что в определенный период времени
одновременно открыты впускной и выпускной
клапаны. Угловой интервал а + б вращения
коленчатого вала, при котором оба клапана
открыты называется перекрытием клапанов,
которое необходимо для своевременной
и качественной очистки цилиндров от
продуктов сгорания.
Техническое обслуживание
Существует четыре
вида ТО: ЕО — ежедневное обслуживание,
ТО-1 — техническое обслуживание 1, ТО-2 —
техническое обслуживание 2 и СО — сезонное
обслуживание. При ТО-1 проверяют посадку
клапанов в седлах, нет ли изгиба стержня,
клапана, трещины тарелки клапана,
состояние пружины. Если стержень клапана
изогнут, то его правят под прессом, при
трещине тарелки клапан заменяют, при
слабом действии пружины она также
подлежит замене. При ТО-2 проделывают
выше перечисленные процедуры и плюс к
этому проверяют распределительный вал
— нет ли изгиба; износ опорных шеек и
кулачков.
После всех вышеприведенных операций выполняют регулировочные работы. Проверяют и регулируют тепловые зазоры между толкателями и носиками коромысел. Зазоры регулируют пластинчатым щупом при полностью закрытых клапанах на холодном двигателе. Регулировку зазоров в клапанах выполняют начиная с первого цилиндра в последовательности соответствующей порядку работы цилиндров двигателя.
Зазор регулируют до нужной величины, вращая регулировочный винт толкателя или винт коромысла, отпустив контргайку. Зазор должен соответствовать заводским данным. Например, для двигателей ЗАЗ-53, ЗИЛ-130, ЯМЗ-236 зазор должен быть равен 0,25 — 0,30 мм.
Для установки
поршня первого цилиндра в верхней
мертвой точке при также сжатия используют
установочные метки двигателя.
Цилиндр, головка цилиндра, штанга и другие механизма привода клапанов нагреваются по мере прогрева двигателя до 80 — 150 оС, а клапаны до 300 — 600 оС. При этом тепловой зазор между деталями уменьшается, что не гарантирует плотной посадки клапана на седло при температурных деформациях деталей.
Например, при работе двигателя с чрезмерно малым тепловым зазором выпускного клапана происходит перегрев тарелки, на ней появляются трещины, размягчается седло клапана и ускоряется его износ вследствие прорывов газов. С другой стороны, если тепловой зазор больше необходимого, появляется сильный стук при работе клапанов, возникает интенсивный износ деталей механизма газораспределения.
На практике тепловой
зазор обычно определяют с помощью
стального щупа при 20 — 25 оС
(рис 2,6). Если температура стальных
деталей привода клапана и алюминиевых
деталей, в которых они установлены,
отличается от указанной, то необходимо
вводить поправку, так как при уменьшении
температуры деталей измеренный зазор
будет меньше, а при увеличении — больше.
Следует также учитывать, что при износе
контактных поверхностей фактический
зазор будет больше измеренного щупом
из — за не учета канавок 4, которые
оказываются под нижней полостью щупа
(рис 2,6 а). Поэтому лучше пользоваться
индикатором для изменения хода рычага
привода в зоне его контакта с клапаном.
Ремонт
Основными дефектами
распределительного вала являются изгиб,
износ опорных шеек и шейки под
распределительную шестерню, износ
кулачков. Биение промежуточных опорных
шеек проверяют при установке вала в
призмы на крайние опорные шейки.
Допустимое биение определено техническими
условиями. Если биение превышает
допустимое значение, то вал правят под
прессом. Изношенные шейки шлифуют под
меньший диаметр до одного из ремонтных
размеров. После шлифования шейки полируют
абразивной лентой или пастой ГОИ. При
этом осуществляют замену изношенных
опорных стоек на новые. Внутренние
диаметры новых запрессованных втулок
обрабатывают разверткой или расточкой
резцом под размер перешлифованных шеек
распределительного вала.
Опорные шейки
вала, вышедшие из ремонтных размеров
можно восстанавливать хромированием
или осталиванием под номинальный или
ремонтный размер.
Небольшой износ кулачков устраняют шлифованием на шлифовальном станке. При значительном износе вершину кулачка можно восстановить наплавкой сормайтом №1 с последующим предварительным шлифованием на электро — шлифовальной установке и окончательной обработкой на шлифовальном станке.
Наиболее часто встречающимися дефектами клапанов являются износ и обгарание рабочей фаски, деформации тарелки, износ и изгиб стержня. Клапаны с небольшим износом рабочей фаски восстанавливают притиркой к седлу. При значительном износе или наличии глубоких раковин и рисок осуществляют шлифование и притирку. После шлифования фаски высота цилиндрической части головки клапана должна быть не менее установленной техническими условиями. Все клапаны притирают одновременно на специальном станке.
Допускаемое биение
стержня клапана и рабочей фаски
предусмотрено техническими условиями.
При большом биении стержень клапана
правят. Изношенный стержень клапана
можно восстановить хромированием или
осталиванием с последующим шлифованием
до номинального размера. Изношенный
торец стержня клапана шлифуют до
получения гладкой поверхности.
У толкателей клапанов изнашиваются сферические и цилиндрические поверхности. Стержень восстанавливают шлифованием до ремонтного размере или хромированием. При этом отверстие у направляющих толкателей обрабатывают разверткой под размер устанавливаемых стержней или для запрессовки втулки. Втулки изготавливают из серого чугуна и запрессовывают с натягом 0,02 — 0,03 мм. После запрессовки внутренний диаметр втулок обрабатывают разверткой, обеспечивая необходимый зазор в соединении. Износ сферической поверхности стержня устраняют шлифованием по шаблону, выдерживаю установленную техническими условиями высоту.
В коромыслах
клапанов изнашиваются втулки, которые
заменяют на новые и растачивают отверстие
в них до номинального или ремонтного
размера.
В новой втулке сверлят масляные
отверстия. Изношенную сферическую
поверхность носка коромысла обрабатывают
шлифованием. Износ и раковины на фасках
седел клапанов устраняют шлифованием
или осуществляют замену седла. Производят
притирку седла с клапаном или зенкование
с последующим шлифованием и притиркой.
При зенковании (рис 11,6) применяют комплект
из четырех зенковок, имеющих углы наклона
режущих кромок 30 или 45, 75 и 15о.
Зенковки с углами 75 и 15о вспомогательные — их применяют для
получения необходимой рабочей фаски.
Рабочие фаски
седел клапанов шлифуют абразивными
кругами под соответствующий угол. При
больших износах седла клапана, когда
утопание калибра превышает допустимое
значение, указанное в тех условиях,
седло клапана заменяют новым. Для этого
изношенное клапанное седло растачивают,
а затем запрессовывают вставное седло
клапана, расчеканивая с помощью
специальной оправки. Далее шлифуют и
зенкуют рабочую фаску до получения
требуемого размера. Затем осуществляют
притирку с рабочей поверхностью клапана.
Притирку выполняют на специальных станках, которые полностью механизируют процесс и позволяют выполнять обработку всех клапанов одновременно. Для притирки применяют притирочную пасту или пасту ГОИ. Рекомендуется вначале притирку проводить более грубой пастой. Тонкая паста применяется для получения окончательной чистовой поверхности. Притирка должна обеспечивать плотное, герметичное соединение рабочих фасок клапана и седла, исключающее возможность проникновения газов. Притертые клапан и седло должны иметь по всей окружности фаски ровную матовую полоску «а» определенной ширины (рис 11,7). Качество притирки проверяют прибором (рис 11,8) с помощью которого создают над клапаном избыточное давление воздуха 0,07 МПа. Давление устанавливают по манометру, и оно не должно заметно снижаться в течение одной минуты.
При ослаблении посадки седла клапана в гнезде его выпрессовывают, а отверстие растачивают для установки седла ремонтного размера. При выпрессовке применяют различные съемники (рис 11,9)
Регулировка зазоров клапанов: принцип, инструменты
Диагностика и ремонт2 ноября 2019
Несмотря на то что клапаны автомобильного двигателя выглядят как простые детали, они выполняют важные функции в его работе – отвечают за своевременную подачу горючей смеси в цилиндры, вывод из них отработанных газов.
А полнота сгорания топлива влияет на экономичность и мощность мотора, степень токсичности выхлопных газов. Поэтому регулировка зазоров клапанов – обязательная периодическая процедура во время эксплуатации ДВС.
Как должна осуществляться работа элементов?
Работа 4-тактного двигателя включает в себя 4 цикла.
Каждый цикл имеет свое назначение:
- Впуск – открывается впускной клапан, в цилиндр подается топливная смесь.
- Сжатие – клапаны закрыты, сжимается смесь топлива.
- Рабочий ход – клапаны закрыты, горящая смесь расширяется, ее энергия направляется на перемещение поршней.
- Выпуск – открывается выпускной клапан, удаляются отработанные газы.
Чтобы мотор работал эффективно, необходима правильная настройка зазоров.
Функция зазоров
В цилиндре автомобильного двигателя как минимум 2 клапана (может быть больше в зависимости от модели авто). Через впускной клапан горючая смесь попадает в цилиндр, а через выпускной удаляются газы.
В действие деталь приводит газораспределительный механизм.
Во время эксплуатации мотор нагревается, в результате чего происходит расширение всех его элементов. Поэтому, когда мотор не работает (находится в холодном состоянии), между некоторыми деталями должен быть зазор, достаточный для теплового расширения металла.
Регулировка параметров
Процедура регулировки зазоров состоит из нескольких этапов. Предварительно осуществляется подготовка транспортного средства и помещения, в котором планируются ремонтные работы.
Подготовка элементов
Перед началом настройки деталей надо очистить от загрязнений, тщательно вымыть кузов машины, удалить загрязнения под капотом. Это необходимо, чтобы предупредить попадание сторонних частиц в цилиндры.
Транспортное средство устанавливается в помещении на ровной поверхности, затягивается стояночный тормоз, а под колеса дополнительно подкладываются упоры, способные предупредить самопроизвольное движение ТС. В помещении необходимо организовать хорошее освещение и дополнительные переносные осветительные приборы.
Непосредственно для выполнения регулировочных работ нужно подготовить комплект инструментов, в который входят:
- пинцет;
- отвертки;
- щуп;
- гаечные ключи;
- шайбы регулировочные;
- приспособление для регулирования клапанов;
- микрометр.
Головка блока цилиндров демонтируется также на подготовительной стадии.
Использование щупа
Для современных моделей авто при настройке цилиндровых клапанов с использованием щупа дополнительно применяются шайбы.
Порядок выполнения работ:
- Осуществляется демонтаж клапанных крышек, трубок, корпуса фильтра. Рекомендуется также выкручивать свечи, тогда легче будет прокручиваться коленчатый вал.
- Снимается крышка (надо выкрутить 2 гайки), удаляются остатки двигательного масла.
- Извлекается кожух ремня ГРМ.
- Процедура регулировки будет начинаться от поршня цилиндра. Его надо зафиксировать в верхней точке сжатия. Рекомендуется ориентироваться по меткам, которые были нанесены производителем.
- Коленвал прокручивается по часовой стрелке. При этом риски, нанесенные на вал, должны совпасть с рисками, нанесенными на корпус подшипников.
- Отжимается контргайка на винте, выполняется регулировка зазора. Щуп должен стать максимумом подворота болта.
После затягивания контргайки проверяется правильность показателей настройки. Риски относительно друг друга могут сдвинуться, если гайку сильно перетянуть. Данная процедура повторяется для остальных клапанов.
Работы с рейкой и индикатором
Часто регулировка клапанов выполняется с применением рейки и индикатора. Эта технология предоставляет возможность выставить более точные показатели, чем щупом.
Последовательность работ:
- После подготовки авто, помещения и инструментов можно выполнять работы по настройке клапанов. Сначала надо прокрутить двигатель, чтобы метки корпуса совпали с метками распредвала.
- С другой стороны шестерни распредвала надо поставить свои отметки маркером, через каждые 90º относительно метки, отмеченной производителем.
- На блоке подшипников на 3 болта крепится рейка.
- В специальное гнездо, сделанное на рейке, устанавливается индикатор. Шкала выставляется на 0.
- Регулировочным приспособлением слегка подтягивается вверх кулачок. Стрелка индикатора должна переместиться на 50-52 деления.
Если после выполнения регулировки показатели отличаются от установленных параметров, необходимо повторить процедуру, но уже с использованием щупа. После завершения ремонтных работ запускается мотор и прослушивается его работа в разных режимах.
Признаки неудачной настройки
После запуска все составные элементы мотора, соответственно металл расширяется. Необходимо также учитывать естественный износ трущихся деталей.
Признаки неправильной регулировки:
- посторонний шум в головке блока;
- увеличился расход топлива;
- упала мощность двигателя;
- клапаны не регулировались более 20 тыс. км пробега машины.
Все эти симптомы являются основанием для проведения регулировки зазоров между установленными элементами двигателя ТС.
Последствия неправильно рассчитанного зазора
Например, если сделать его больше установленного значения, двигатель будет издавать характерные постукивания, которые вместе с его прогревом будут пропадать.
Последствия установки зазора больше нормы:
- снижение периода эксплуатации клапанов;
- посторонний шум в процессе работы мотора;
- расклепывание;
- скол торца и увеличение зазора.
Из-за неотрегулированного зазора происходит нарушение процессов газораспределения, снижается мощность автомобильного двигателя.
Последствия установки зазоров меньше нормы:
- увеличивается нагрузка на ремни ГРМ;
- прогорание клапанов;
- снижение компрессии;
- повышение окислительных процессов и коррозии;
- нарушение теплоотдачи.
Поэтому регулировку тепловых зазоров клапанов необходимо выполнять на протяжении всего периода эксплуатации транспортного средства. Специалисты рекомендуют осуществлять такие мероприятия через каждые 20-30 тыс.
км пробега автомобиля.
Тепловой зазор клапана и его регулировка
В любом ДВС для организации нормальных клапанных механизмов применяются. Небольшая часть крутящего момента передается на привод коленчатого вала. При нагревании металл имеет свойство расширяться. Следовательно, размеры деталей двигателя меняются. Меняются и размеры элементов ГРМ. Если тепловой зазор клапана не предусмотрен в распределительном механизме, клапаны не будут плотно закрываться, когда двигатель нагревается до оптимальных рабочих температур.Как следствие, они не обеспечат необходимой герметичности.
По этой причине характеристики двигателя могут ухудшиться. Но это не все. Уменьшается ресурс клапанов — часто обгорают края пластин.
В процессе работы клапана его поверхность изнашивается, а тепловые зазоры увеличиваются. Это приводит к более шумной работе двигателя. Чтобы этого не произошло, а двигатель всегда работал ровно и бесшумно, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или шайбы для регулировки.Важность регулировки зазоров
После запуска двигатель и все его элементы прогреваются и, как следует из школьного курса физики, расширяются. Также трущиеся элементы изнашиваются по естественным причинам. Это делает необходимым наличие точного зазора между элементами системы хронометража. А расстояние между кулачком на распредвале и клапаном — один из важнейших факторов.
Когда тепловой зазор клапана меньше необходимого, двигатель не сможет максимизировать потенциал, заложенный в него производителем.Это обязательно скажется на динамических и скоростных характеристиках машины. При этом будут перегреваться впускные клапаны. Их края оплавляются.
Если зазор увеличить, автовладелец услышит стук клапанов. Он исчезнет по мере прогрева двигателя. На больших расстояниях кулачок распредвала стучит по коромыслу коромысла, вместо того, чтобы давить на него.
Признаки необходимости настройки
О том, что тепловой зазор клапана выставлен неверно, скажут некоторые признаки.Итак, первый симптом — это характерные звонкие звуки в районе крышки ГБЦ. Еще один признак — пониженная мощность двигателя, а вместе с ней и большой расход топлива.
Также необходима регулировка зазоров, если проводился какой-либо ремонт газораспределительного механизма. Регулировку необходимо проводить, если последние зазоры обнажились более 20 тысяч километров назад.
Есть и другие знаки. Это повышенный расход масла, выстрелы в глушитель или впускной коллектор, ошибка на богатой или слишком бедной смеси.Состояние свечей зажигания также скажет о неправильных тепловых зазорах. На них будут совершать набеги.Как часто нужно настраивать?
На автомобилях ВАЗ тепловые зазоры клапанов по регламенту завода-изготовителя необходимо регулировать каждые 45 тысяч километров.
Но часто необходимость в настройке появляется намного раньше. Специалисты рекомендуют регулировать элементы ГРМ не менее 20 тысяч километров. А если двигатель работает на максимальных нагрузках, то 15. Эта цифра также обусловлена качеством запчастей для отечественных автомобилей, которые быстро изнашиваются даже при идеальных условиях эксплуатации.
Измерение тепловых зазоров
Также можно убедиться, что указанные измерения. Проверка тепловых зазоров клапанов всегда проводится на холодном моторе. Для выполнения операции вам понадобится измерительный зонд и набор инструментов. Что войдет в этот комплект, зависит от типа толкателя клапана.
Если зазоры регулируются с помощью винта, то гаечным ключом, молотком и молотком. Если регулировка клапанов в двигателе осуществляется с помощью шайб, то необходимо приобрести комплект шайб.Последние должны быть разных размеров. Также вам понадобится микрометр, съемник, инструмент для замены шайб и пинцета. Для регулировки зазора коленчатый вал следует провернуть так, чтобы кулачок на распределительном валу выбранного клапана был направлен в сторону от толкателя.
По последним наносятся легкие удары молотком. Затем пальцами качаем клапан.
Технологические настройки
Рассмотрим, как отрегулировать зазор теплового клапана на примере двигателей ВАЗ.Самое первое, что нужно сделать, — это поставить поршень первого цилиндра в положение верхней мертвой точки. Делается это очень просто. Коленчатый вал проворачивают до совпадения меток на звездочке распредвала со шкивом коленчатого вала и на блоке цилиндров.
После этого вы можете приступить к настройке. Схема регулировки тепловых зазоров клапанов на дизелях аналогична этой.
Порядок регулировки тепловых зазоров клапанов
Первым регулирует восьмой клапан, расположенный на четвертом цилиндре. После него — шестой клапан третьего цилиндра. Зазоры регулируются попарно. Для каждого двигателя коленчатый вал поворачивается на 180 градусов. Для каждого из последующих оборотов отрегулируйте четвертый и седьмой клапаны, первый и третий, пятый и второй соответственно.
Контрольное измерение
Даже профессионалы не всегда могут отрегулировать зазоры, правильно их с первого раза.Поэтому контрольные замеры тепловых зазоров в приводе клапана являются обязательными. Если есть несоответствие, то нужно заново произвести корректировку. После такой настройки двигатель будет работать намного тише, стабильнее и будет радовать своего владельца.
Итак, мы выяснили, что такое тепловой зазор, и как его правильно отрегулировать самостоятельно.
p >>границ | Метод динамической регулировки и распознавания фар автомобиля на основе доступа к данным тепловизионной камеры
Введение
В последние годы дорожно-транспортные происшествия стали обычной проблемой для водителей транспортных средств.Риск ДТП на неосвещенной дороге примерно в 1,5–2 раза выше, чем днем [1]. Из-за сложности дороги и халатности водителей невозможно вовремя правильно переключать дальний и ближний свет автомобиля, что может привести к серии дорожно-транспортных происшествий.
Кроме того, блики от встречных фар могут снизить видимость объектов на дороге, что может негативно сказаться на безопасности в ночное время. В случае катаракты воздействие встречного света фар более серьезно [2].Итак, необходимо реализовать различение фар автомобиля.
В настоящее время обнаружение транспортных средств в основном основано на визуальных изображениях [3–10]. Ночью визуальное изображение нечеткое, как и детали автомобиля. Чтобы решить эту проблему, был опубликован ряд работ по обнаружению транспортных средств в ночное время путем определения формы и траектории фар [3–10]. Во многих исследованиях было обнаружение транспортных средств с помощью спаривания фар и согласования траекторий [3, 4].Для извлечения деталей ночного изображения использовалось улучшение изображения для предварительной обработки перед обнаружением транспортного средства [5, 6]. Учитывая, что фары обычно были белого цвета, вводимые изображения обычно преобразовывались в разные цветовые пространства.
Затем доминирующие цветовые компоненты в красно-зеленых синих (RGB) изображениях обрабатывались порогом для извлечения пятен для фары [7]. Однако этот метод обнаружения транспортных средств в ночное время зависел от ясности фар или формы задних фонарей [5, 8–10], и наличие бликов дальнего света не учитывалось.Когда фара транспортного средства была захвачена камерой, она могла создать ореол, который повлиял бы на оценку и измерение фары транспортного средства. Крошечные детали автомобиля могут быть сохранены в темноте с помощью теплового изображения. Одновременно с этим с помощью тепловизоров можно регистрировать температуру автомобилей. Значит, это не могло быть помехой от ореола. Для обнаружения транспортных средств в ночное время использовалась тепловизионная технология [11]. Разница температур между объектом и окружающей средой незначительна, и невозможно отделить объект от окружающей среды.Более того, значение температуры было преобразовано в псевдоцветное изображение, что может увеличить сложность обнаружения объекта.
Для усиления счетчиков изображений использовался метод адаптивного выравнивания гистограмм [11]. Однако когда содержимое изображения было улучшено, фоновая информация также постоянно улучшалась, что может увеличить сложность распознавания. Кроме того, на тепловое изображение влияет разрешение, поэтому детали удаленных объектов невозможно уловить. При обнаружении объектов машинное обучение и глубокое обучение применялись в различных областях исследований.Обучение без учителя успешно применялось для классификации транспортных средств [12, 13]. Кроме того, сверточные нейронные сети (CNN), YOLO [14] и другие нейронные сети внесли выдающийся вклад в обнаружение транспортных средств как на изображениях RGB, так и на тепловых изображениях [11, 15, 16]. Однако для получения более подходящей модели обучения необходимы более подходящая оптимизация и корректировка. Недавние исследования показали, что многопоследовательные изображения и глубокие нейронные сети могут соответствовать типам транспортных средств [17].
Глубокая нейронная сеть YOLOv3 хорошо обнаруживает набор данных COCO [18, 19]. Но модель обнаружения нуждается в дальнейшем улучшении, чтобы добиться различения похожих объектов.
В статье предложен метод распознавания фар транспортного средства, основанный на динамической корректировке теплового изображения и динамическом распознавании. Улучшение теплового изображения и объединение функций многопоследовательного изображения содержалось в динамической настройке теплового изображения. В качестве динамического выделения теплового изображения применялась операция YOLOv3-Filter.Цель может быть эффективно отделена от окружающей среды путем улучшения теплового изображения. Одновременно детали тепловизионного изображения были дополнены слиянием признаков многопоследовательного изображения. Наконец, модель распознавания фар автомобиля была реализована с помощью операции YOLOv3-Filter.
Принцип
Динамическая регулировка теплового изображения
Улучшение теплового изображения
В случае низкой освещенности ночью характеристики транспортного средства могут быть нарушены ореолом фар, так что камера не может запечатлеть контур транспортного средства.
Тепловизор не может быть нарушен таким сильным источником света, потому что тепловизионная карта генерирует визуальное изображение, измеряя температуру объекта. Кроме того, тепловизионная технология имеет множество недостатков. Разница в цвете между цветом объекта и окружающей среды не очевидна. На тепловизионную камеру также может влиять внешняя среда [20], такая как излучение неба, фоновое излучение земли, отражения излучения, изменения температуры, скорость ветра и географическая широта.Чтобы уменьшить эти помехи различения фар, в этой статье было использовано улучшение тепловизионного изображения.
Как показано на рисунке 1B, тепловая гистограмма показывает, что температура автомобиля и температура окружающей среды могут изменяться в пределах определенного интервала. Набор данных, используемых в этой статье, был получен нами при температуре 25 ° C и относительной влажности 55%. Максимальная температура транспортного средства в наборе данных составляла 125 ° C. Объект при температуре от –20 до 25 ° C и 125–400 ° C не нужно отображать на тепловизионных изображениях.
Как показано на Рисунке 2, диапазон цветовой шкалы составляет 0–255; он позволяет отображать как можно больше объектов в этом интервале.
Рисунок 1 . Тепловизионное изображение и тепловая гистограмма. (A) Исходное тепловое изображение, снятое тепловизионной камерой. (B) Тепловая гистограмма исходного теплового изображения. Тепловая гистограмма представляет собой распределение значений пикселей на тепловой диаграмме.
Рисунок 2 . Цветовая гамма тепловизионного изображения.Температура объекта отображалась на тепловом изображении соответствующим цветом.
Для извлечения информации об объекте использован метод динамической настройки тепловизионного изображения. Во-первых, информация о температуре окружающей среды получается с тепловизионной камеры. Во-вторых, температура окружающей среды вычитается из каждого значения пикселя температуры на тепловом изображении, чтобы получить объект, который отличается от температуры окружающей среды.
Наконец, изображение умножается на параметры устройства.Значение пикселя теплового изображения определяется уравнением (1).
В уравнении (1) λ — это параметры устройства, и его можно вычислить с помощью уравнения (2).
λ = (T (x0, y0) max-T (x0, y0) min) (TMAX + | TMIN |) 256 (2), где T ( x 0, y 0) max — максимальное значение температуры на тепловой карте. T MAX — максимально допустимое значение температуры тепловизора.Температура объекта сначала вычитается из значения температуры окружающей среды, чтобы получить объект, который отличается от температуры окружающей среды. T ( x 0, y 0) — это значение пикселя температуры, а T environment — это температура окружающей среды в уравнении (2). Затем разность температур можно умножить на соответствующий коэффициент λ, и, очевидно, можно получить характеристики объекта.
Функция многопоследовательного изображения Fusion
После улучшения теплового изображения следующим шагом будет объединение теплового изображения с изображением RGB.Как показано на рисунке 3, изображение RGB, извлеченное из исходных данных изображения, уменьшается до того же размера, что и тепловое изображение с разрешением 640 × 480. В этой статье контурные особенности фары транспортного средства могут быть извлечены оператором Собеля. , как показано в уравнении (3). Поскольку он может получить край цели, который имеет большой градиент с фоном, оператор Собеля на предварительно обработанном изображении для получения изображения края используется для поиска и извлечения прямоугольной области в исходном изображении, которое представляет собой номерной знак [21 , 22].
В горизонтальном варианте значение изображения I свернуто с ядром нечетного размера G x . В вертикальном варианте значение изображения I свернуто с ядром нечетного размера G y .
Наконец, контуры автомобиля и фары транспортного средства, извлеченные из изображения RGB, объединяются с тепловым изображением.Затем можно получить изображение с несколькими последовательностями. Многопоследовательное изображение содержит не только информацию о тепловом изображении, но также информацию о контурах изображения RGB.
Рисунок 3 . Блок-схема объединения функций для изображения с несколькими последовательностями.
Кроме того, области ореола фары автомобиля S Свет в изображении RGB могут быть получены после пороговой обработки [22]. Таким же образом могут быть получены области лампы на изображении S Лампа .Эти параметры используются в уравнении (9).
Система динамического распознавания фар автомобиля
Чтобы различить дальний и ближний свет, необходимо выполнить следующие действия.
Во-первых, YOLOv3 используется для первоначального определения потенциальных зон транспортного средства и его фар. Во-вторых, расстояние между автомобилем и камерой можно определить по размеру ограничивающей рамки. Затем ореол и контур фары извлекаются из изображения RGB и теплового изображения соответственно.Наконец, расстояние между фарами дальнего и ближнего света можно определить путем расчета соотношения между нимбом и профилем фары.
Deep Network для обнаружения луча
Глубокая нейронная сеть YOLOv3 используется в качестве предварительной модели скрининга, как показано на рисунке 4. Координаты транспортного средства на изображении выбираются в качестве входных данных. Затем модель выводит оценку правдоподобия кандидата относительно дальнего и ближнего света. Сеть содержит 23 остаточных блока и трехкратный ап-выборку.Модель обнаруживается с субдискретизацией 32x, 16x и 8x, что может использоваться для многомасштабных измерений. Leaky Relu, который дает все отрицательные значения, может использоваться как функция активации для всех остаточных блоков.
Общее количество параметров сети около 110 536.
Рисунок 4 . YOLOv3 с добавлением фильтра (YOLOv3-Filter).
Фильтр кандидатов с низкой вероятностью
Точность распознавания света транспортного средства может быть получена путем добавления условий дискриминанта к YOLOv3.Фильтр кандидатов с низкой вероятностью используется в этой статье в качестве фильтра дискриминантных условий.
Чтобы разработать фильтр-кандидат с низкой вероятностью, необходимо найти соотношение преобразования между изображением и трехмерным (3D) пространством. Модель визуализации точечного отверстия может использоваться для получения фактического местоположения объекта на изображении. Как показано на рисунке 5, целевой размер преобразуется в фактический целевой размер на изображении. A’B ‘ — это прямая линия дороги AB , нанесенная на изображение в точке Y .Точно так же C’D ‘ — это прямая линия дороги CD , сопоставленная с изображением на Y . Отношение между фактическим расстоянием до дороги и шириной дороги в пикселях на изображении можно записать в виде уравнения (6).
DPicRoad (Y) = DA′B ′ + (DC′D′-DA′B ′) Y-Y1Y2-Y1 (6), где D AB и D CD — фактические расстояния дороги. DA’B ‘и DC’D’ — ширина дороги в пикселях на изображении.Следовательно, мы можем получить уравнение (8).
Δx = ΔX · DABDPicRoad (Y) (7)Как показано на рисунке 6, Y 1 и Y 2 — это вертикальные расстояния дороги, нанесенной на карту. В уравнении (6) D PicRoad (Y) — это длина дороги, отображаемой на изображении, от исходной точки O до высоты Y . В уравнении (7) Δ X — это ширина целевого объекта на изображении.Δ x — это ширина фактической цели. С помощью этого метода можно получить фактический размер ореола автомобильных фар и лучей транспортного средства.
Рисунок 5 . Демонстрация перспективной проекции.
Рисунок 6 . Движение объекта на изображении.
Метод калибровки Чжана использовался для калибровки камеры для восстановления трехмерного пространства, как показано в уравнении (8) [23].
Zc · [uv1] = [1dx0u001dyv0001] · [f000f0001] · [Rt0T1] · [XWYWZW1] = [ΔxΔX0u00ΔyΔYv0001] · [Rt0T1] · M ~ = A [r1r2t] M ~ (8), где u, v — значения горизонтальной и вертикальной координат в системе координат изображения; Z c — расстояние от поверхности камеры до объекта по оптической оси. d x , d y — это горизонтальные и вертикальные размеры пикселя. u 0 и v 0 являются центральными положениями плоскости изображения. f — фокусное расстояние камеры. R — матрица вращения калибровочного объекта. t — матрица трансляции. X w , Y w и Z w — это положения характерных точек в мировой системе координат.Согласно уравнению (6) расстояние D может быть получено между транспортным средством и камерой. Δ X — ширина целевого объекта на изображении. Δ x — это ширина фактической цели. Δ Y — высота целевого объекта на изображении. Δ y — высота фактической цели.
Согласно уравнению (8), расстояние D может быть получено между транспортным средством и камерой. Дальний свет автомобиля можно определить, посмотрев взаимосвязь между S Light , S Lamp и D .Площадь ореола фары автомобиля S Light и площадь лампы S Lamp могут быть получены путем обработки порогов.
Как показано на рисунках 7, 8, два ореола фар выделяются только тогда, когда автомобиль находится в положении D по касательной . Если расстояние между автомобилем и камерой меньше D по касательной , ореол фар отделяется.Если расстояние между автомобилем и камерой больше, чем D , касательная , ореол фар транспортного средства находится в совпадающем состоянии. Таким образом, можно классифицировать и обсудить две ситуации. Условия дискриминации ближнего и дальнего света удовлетворяют следующему соотношению в уравнении (9).
Результат = {LowBea SLampSLight> δ ± ΔEcΔEm, 0≤D≤DtangentHighBeamSLampSLight≤δ ± ΔEcΔEm, 0≤D≤DtangentLowBeam SLampSLight> δ ′ ± ΔEcΔEm, Dtangent, где θ — угол наклона фар, а d — фактическое расстояние до фары.
Согласно теореме о подобном треугольнике можно получить уравнение (11).
ЛДЕЛГ = ЛАЭЛА (11) LDE = RRealLamp, LGH = RRealLight (12) LAE = DRealLamp, LAH = DRealLight (13), где L DE и R RealLamp — это лампа с фактической шириной радиуса на рисунке 7A. L GH и R RealLight — это гало фактической ширины радиуса. L AE и D RealLamp — это расстояние между фокусом фары и лампой. L AH и D RealLight — это расстояние между фокусом фары и ореолом.
Рисунок 7 . Принципиальная схема дальнего света. (A) Схематическое изображение сечения дальнего света. (B) Схематическое изображение вертикального разреза дальнего света при пересечении двух ореолов.
Рисунок 8 . Принципиальная схема дальнего света световой линии космоса.
Комбинируя уравнения (11) — (13), можно получить δ как уравнение (14).
δ = SRealLampSRealLight = πRRealLamp2πRRealLight2 = LDE2LGh3 = LAE2LAh3 = DRealLamp2DRealLight2 (14)Два ореола фар пересекаются, когда расстояние между автомобилем и камерой больше D по касательной . Площадь ореола фары автомобиля S RealLight выражается уравнением (15).
SRealLight = 2πRRealLight2-SIntersect = 2πRRealLight2- (απRRealLight2360-RRealLight2sinα2) (15) = RRealLight2 (2π-απ360 + sinα2) d2RRealLight = cosα2 (16), где α равно JI ′ K на рисунке 7B. S Пересечение — это область пересечения двух ореолов.
Комбинируя уравнения (15) и (16), область ореола фары автомобиля S RealLight может быть получена как уравнение (17).
SRealLight = RRealLight2 (2π − arccos (d2RRealLight) π360 + sin (arccos (d2RRealLight)) 2) (17) δ ′ = 2SRealLampSRealLight = 2πRRealLamp2RRealLight2 (2π − arccos (d · (2RRealLight) −1) π360 + sin (arccos (d · (2RRealLight) −1) 2) (18), где δ ‘- это отношение между S Light и S Lamp , его можно получить, когда расстояние между транспортным средством и камерой больше D по касательной .
Метод испытаний
Для распознавания фар транспортного средства правильным обнаружением считается оценка Intersection Over Union (IOU) более 50%. Наш метод оценки — F-Score (β = 1), который определяется как уравнения (16) — (18) [24]:
Оценка F = (1 + β2) × точность × отзыв (β2 × точность) + отзыв (19) Точность = TPTP + FP (20) Напомним = TPTP + FN (21), где TP — истинно-положительный. FP является ложноположительным. FN — ложноотрицательный.
Результаты и обсуждение
Набор данных и экспериментальная платформа
Для целей обучения и тестирования данные были получены с тепловизионных камер на ночной городской дороге. Это важно для проверки того, используются ли водителями на законных основаниях. Тепловой поток и поток RGB были получены с камеры FLIR ONE PRO с тепловым разрешением 160 × 120 и разрешением 1440 × 1080 RGB с частотой кадров 8,7 Гц. Динамический диапазон сцены составляет от -20 до 400 ° C. Спектральный диапазон термодатчика составляет около 8–14 мкм, а тепловая чувствительность (NETD) составляет 70 мК.Получено визуальное разрешение 640х480 с железной цветовой шкалой.
В этой статье компьютерная платформа использовалась для обучения модели глубокой нейронной сети и тестирования. Обучение модели глубокой нейронной сети выполнялось с использованием Slim с TensorFlow v1.13 в качестве серверной части на настольном компьютере с 16 ГБ ОЗУ. Вычисления были ускорены с помощью графического процессора NVIDIA RTX2080Ti с 12 ГБ памяти. Сеть была обучена на 150 000 итераций с размером пакета 8. Алгоритм оптимизатора был «Адам» со скоростью обучения 0.001 и коэффициент снижения скорости обучения 0,94. Чтобы избежать чрезмерной подгонки, локальное увеличение данных выполнялось посредством двумерного вращения, перемещения и случайного переворачивания слева направо или вверх-вниз. Диапазон вращения составлял [-45 °, 45 °] и [-180 °, 180 °]. После преобразования и изменения размера обучающие образцы были обрезаны до 640 × 480 × 3 и введены в модель глубокой нейронной сети.
Тестирование производительности
Для разработки фильтра кандидатов с низкой вероятностью была проанализирована взаимосвязь между ореолом фары транспортного средства и лампой транспортного средства.На рисунках 9, 10 изображения были перехвачены из 30-кадровой видеозаписи прямой трансляции и перехвачены каждые пять кадров. Как показано на рисунке 9, когда фара автомобиля динамически переключается с дальнего на ближний на изображении RGB, ореол ближнего света остается четким. В результате можно легко получить площадь светильников. По сравнению с ближним светом, на рисунке 10 было труднее различить автомобиль и его фару, чем на рисунке 9, потому что ореол дальнего света всегда находился в состоянии слияния на изображении RGB.Потому что ореол дальнего света всегда находился в состоянии слияния на изображении RGB. Когда расстояние между автомобилем и камерой достаточно близко, форму фары транспортного средства можно легко различить. Таким образом, фильтр кандидатов с низкой вероятностью был разработан на основе расстояния между транспортным средством, камерой, областью освещения и фарами.
Рисунок 9 . Схема процесса динамического изменения ближнего света фар от дальнего к ближнему.
Рисунок 10 .Схема процесса динамического изменения дальнего света фар от дальнего к ближнему.
Чтобы реализовать различение фар транспортного средства, метод динамической регулировки и распознавания фар транспортного средства был разработан, как показано на рисунке 11. Этот метод состоял из двух частей: динамической регулировки теплового изображения и динамического распознавания фар транспортного средства.
Рисунок 11 . Блок-схема метода динамической настройки и различения.
Улучшение теплового изображения играет важную роль в динамической настройке.Обнаружению объекта могут мешать температура окружающей среды и температура целевого объекта, которые отображались на тепловизионных изображениях. После улучшения теплового изображения значение теплового изображения было скорректировано до подходящего диапазона на тепловой гистограмме, как показано на рисунке 12B. По сравнению с рис. 1A, свет на тепловом изображении после динамической регулировки более заметен, как показано на рис. 12A. Используя метод улучшения тепловизионного изображения, были устранены не только интерференционные признаки на изображении, но также были улучшены целевые особенности.
Рисунок 12 . Тепловая гистограмма и тепловое изображение после динамической настройки. (A) Тепловое изображение после динамической настройки. (B) Тепловая гистограмма после динамического преобразования.
После улучшения теплового изображения следующим шагом было объединение элементов теплового изображения. Элементы контура ореола фары автомобиля были извлечены с помощью операции Собела, как показано на рисунке 13B. Контурные элементы фары автомобиля, извлеченные из изображения RGB (Рисунок 13A), были объединены с тепловым изображением (Рисунок 13C).Как показано на рисунке 13D, этот рисунок содержит не только информацию о тепловом изображении, но также информацию о контурах изображения RGB. Кроме того, на тепловом изображении усилена контурная информация объекта.
Рисунок 13 . Функция извлечения и слияния фары автомобиля. (A) Красный, зеленый, синий (RGB) изображение, извлеченное из исходного теплового изображения. (B) Изображение RGB после операции Собела. (C) Тепловое изображение, извлеченное из исходного теплового изображения. (D) Карта характеристик, синтезированная из теплового изображения и карты RGB.
Затем области ореола фары и лампы были извлечены с помощью пороговой обработки для разработки фильтра кандидатов с низкой вероятностью. Как показано на фиг. 14A, люди рядом с транспортным средством и другие помехи были отфильтрованы, и можно было получить только ореол фары транспортного средства и пиксели, похожие на луч транспортного средства. Как показано на рисунке 14B, информация о местоположении транспортного средства и фары на изображении получается путем предварительного различения модели глубокой нейронной сети, а затем контур лампы на тепловом изображении извлекается с помощью обработки с фиксированным порогом. а контур ореола фары был извлечен из изображения RGB.Извлеченный контур был сохранен, когда он находился в квадрате кандидата транспортного средства; в противном случае его выбросили. Следовательно, мы можем получить характеристики фары на рисунке 14B.
Рисунок 14 . Результаты пороговой обработки. (A) Изображение красного, зеленого и синего цветов (RGB) после пороговой обработки. (B) Тепловизионное изображение после пороговой обработки.
После тестирования этот метод не только позволил отличить дальний свет от ближнего света, но и эффективно преодолел помехи, вызванные ореолом, как показано на рисунке 15.Наши методы эффективно улучшили точность, отзывчивость и F-Score. Как показано в Таблице 1, мы обнаружили, что скорость отзыва на изображении RGB составила 15,2%, что было выше, чем на тепловом изображении. Причина в том, что разрешение теплового изображения было низким, и невозможно было отделить дальний свет от ближнего света.
Рисунок 15 . Результаты различения. (A) Исходное изображение: красный, зеленый, синий (RGB). (B) Изображение результата с различением.
Таблица 1 . Выполнение методов.
Для данных тренировочного изображения отзыв и точность YOLOv3 на многопоследовательных изображениях, полученных с помощью динамической настройки, были на 5,6 и 6,3% выше, чем у изображения RGB, соответственно. Точность и отзывчивость были эффективно увеличены за счет использования динамической регулировки теплового изображения. Ореол информации о фарах был сохранен многопоследовательными изображениями. Более того, информация о контурах удаленных транспортных средств и контур луча транспортного средства могут быть получены из теплового изображения.Что касается производительности обучающих моделей, точность модели с добавлением фильтра (YOLOv3-Filter) была улучшена на 4,8%, а F-Score YOLOv3-Filter был увеличен на 1,8% по сравнению с YOLOv3 на многопоследовательных изображениях. . В этой ситуации решающую роль в модели сыграл фильтр.
Наконец, были протестированы метод динамической настройки и распознавания. По производительности метода YOLOv3-Filter (Многопоследовательные изображения) является лучшим среди этих трех методов.Точность и отзывчивость были увеличены на 11,1 и 5,1% по сравнению с YOLOv3 на изображении RGB соответственно. Наш метод был протестирован на основе одноразовой сети многобоксового детектора (SSD), которая имеет хорошие характеристики при обнаружении мелких объектов [25]. После улучшения точность и отзыв были увеличены на 8,2 и 4,6% по сравнению с сетью SSD на изображении RGB, соответственно. Данные показывают, что метод, описанный в этой статье, значительно улучшил способность распознавания фар транспортных средств.
Чтобы подтвердить возможность использования метода YOLOv3-Filter в приложениях реального времени, мы провели сравнительные эксперименты в различных сетях. Время однократного прямого вывода для метода YOLOv3-Filter (многопоследовательные изображения) составляет 111 мс, что на 34 мс больше, чем у YOLOv3 (изображение RGB). Основная причина небольшого снижения скорости — сложная структура фильтра и динамическая регулировка теплового изображения, используемая в YOLOv3-Filter. Наш метод показывает большое преимущество перед сетью SSD по производительности обнаружения при аналогичном сроке скорости работы.В целом, метод YOLOv3-Filter (Многопоследовательные изображения) не снижает время работы, но значительно повышает точность обнаружения.
Однако было много факторов, которые привели к низкой отзывчивости ряда методов тестирования. Во-первых, из-за низкого разрешения тепловизора тепловизионное изображение было искажено после некоторого усиления, и не удалось эффективно восстановить весь контур. Следовательно, информация, полученная тепловизором, была неточной.Во-вторых, были разные типы транспортных средств, и размер транспортного средства определялся типом транспортного средства. В результате, этот метод имеет определенные ошибки из-за неопределенного размера транспортных средств. Для решения этой проблемы необходимо было создать полную базу данных типов и размеров автомобилей. Наконец, ошибка вычисления Δ E c была эффективной только тогда, когда камера и транспортное средство находились на одной прямой. Когда угол отклонения транспортного средства и камеры может быть изменен, Δ E c также изменится.Цифровые камеры проектируются на сложной системе линз и матриц сенсоров, подверженных множеству нежелательных эффектов. Рассматривая треугольник экспозиции, можно описать основные эффекты: диафрагму, выдержку и чувствительность (ISO) [26]. На размер ореола также могут влиять настройки экспозиции камеры RGB. По мере уменьшения времени экспозиции, диафрагмы и ISO площадь ореола фары, фиксируемая камерой, уменьшается. Погрешность измерения Δ E m может исправить этот эффект.В этой статье эти параметры камеры были установлены перед отправкой с завода.
Заключение
A База метода динамической регулировки и распознавания фар
Практическое руководство: регулировка зазора клапанов — Transmoto
7 лет назад | слов: Иэн Хэнкок и Ник Доул
Эта статья впервые появилась в сентябрьском выпуске Transmoto за 2013 год (№ 35)…
Если ваш четырехтактный двигатель в последнее время стал немного трудно заводиться или мощность вашего велосипеда медленно ускользает, вполне справедливо поспорить, что вам нужно отрегулировать зазоры клапанов двигателя.Четыре или пять клапанов, которые контролируют поток топливовоздушной смеси и выхлопных газов в головке двигателя, являются одной из частей всего двигателя, которые чаще всего используются в эксплуатации. Под воздействием высоких оборотов клапанные зазоры уменьшаются по мере износа клапанов и седел клапанов. В результате зазоры клапанов нуждаются в регулярной проверке и, при необходимости, регулировке.
Проверка зазоров клапанов в современных четырехтактных двигателях — довольно простой процесс. Пока вы держите все в чистоте, мало что может пойти не так.Регулировка зазоров клапанов с помощью прокладок (если у вашего велосипеда есть эта система ковша и прокладок) сложнее, но не так сложно, как думают многие домашние механики. Когда два десятилетия назад на рынок вышли высокотехнологичные глушители с верхним расположением кулачков, их конструкция была печально известна быстроизнашивающимися клапанами и седлами, что означает регулярную регулировку зазора. Введение титановых клапанов и других высокотехнологичных материалов означало меньший износ и регулировку, однако рекомендуется проверять зазоры клапанов после обкатки велосипеда, а затем каждые 10-20 часов, в зависимости от рекомендаций производителя.Ник Доул из Teknik объясняет, как это делается.
Необходимые инструменты
- Набор гаечных ключей, Т-образных стержней и головок
- Шестигранный ключ
- Проволока
- Магнит
- Штангенциркуль
- Щупы
- Руководство пользователя
Сколько это будет стоить
Я.- Время работы: от 45 до 90 минут Комплект прокладок
- : от 50 до 100 долларов
Зачем нужно проверять и регулировать зазоры клапанов
Поскольку клапаны в вашем двигателе открываются и закрываются тысячи раз каждую минуту, клапаны и седла клапанов в алюминиевой головке со временем медленно изнашиваются.Это заставляет клапаны опускаться вверх в головку, уменьшая зазор между концом штока клапана и выступами кулачка. В свою очередь, это меняет степень открытия клапанов. Из-за обработки металла клапанов и седел клапанов зазоры клапанов часто остаются неизменными после обкатки двигателя в течение примерно 40–120 часов, а затем изнашиваются быстрее, что требует регулярной регулировки.
1. Освободите место
Перед тем, как закрутить гаечный ключ, тщательно вымойте велосипед, сняв седло и бак, поскольку грязь, попадающая в клапанный механизм после того, как вы снимете крышку клапана, обязательно закончится плохо.Снимите все аксессуары (например, рог или трубы) и отодвиньте кабели и жгут проводов в сторону, чтобы у вас был свободный доступ к крышке клапана. Затем тщательно продуйте всю поверхность воздухом, чтобы убедиться в чистоте мотоцикла, включая отверстие для свечи зажигания.
2. Снимите крышку
Снимите болты, удерживающие крышку клапана на месте и провод свечи зажигания. Теперь медленно потяните крышку клапана вверх и наденьте крышку на распределительные шестерни. Он плотно прилегает к большинству мотоциклов, но крышка спроектирована так, чтобы сниматься вместе с двигателем в раме.Убедитесь, что вы сняли прокладку с головки. Уберите крышку подальше от рабочей зоны.
3. Верхняя мертвая точка
Для проверки зазоров клапанов поршень должен находиться в верхней мертвой точке (ВМТ). Это момент в цикле, когда кулачки не оказывают никакого давления на клапаны; результирующий зазор между ними и есть зазор клапана. Чтобы повернуть двигатель, чтобы найти верхнюю мертвую точку, вам необходимо снять контрольные заглушки, чтобы получить доступ к кривошипу и контрольному отверстию на стороне звездочки двигателя.Проверьте боковую панель над страницей, чтобы узнать, как найти верхнюю мертвую точку.
4. Проверьте зазоры
Термин «зазор клапана» описывает зазор между кулачком (или коромыслами на Honda) и ковшом клапана. Используя узкую пару щупов, определите зазор методом проб и ошибок, посмотрев, какие щупы могут свободно проходить под кулачком. Запишите зазоры всех клапанов на листе бумаги, затем обратитесь к разделу «Выполнение математических расчетов» на странице.На всех мотоциклах, кроме YZ450F, начиная с 2010 года выпуска, выпускные клапаны расположены спереди, а впускные клапаны — сзади. Если зазоры в пределах допуска, скрепите велосипед болтами и отправляйтесь кататься. Если нет, продолжайте выполнять следующие шаги.
5. Ослабьте приводную цепь
Если зазоры клапанов выходят за пределы допусков, установленных производителем, вам необходимо заменить прокладки на клапанах, не соответствующих техническим характеристикам. Чтобы снять кулачки и получить доступ к ковшам и шайбам, необходимо ослабить цепь привода ГРМ.На большинстве велосипедов установлены автоматические натяжители кулачковых цепей. Просто снимите болт крышки, а затем отверткой открутите натяжитель до щелчка и ослабления цепи.
6. Снимите кулачок (и)
Чтобы снять распределительные валы, что необходимо для доступа к клапанам, которые не соответствуют спецификации, первым делом необходимо снять держатель цапфы. Отвинтите болты в порядке, рекомендованном производителем, чтобы предотвратить деформацию держателя. Два установочных штифта удерживают выравнивание кулачка и держателя цапфы, поэтому убедитесь, что вы ухватились за них (иначе они могут легко упасть в двигатель).Затем поднимите кулачки из сидений, чтобы получить доступ к ковшам и шайбам. Находясь вне велосипеда, оберните кулачки ватой.
7. Цепь привода ГРМ
Если вы регулируете клапаны только под одним распредвалом (впускным или выпускным, но не обоими), просто привяжите цепь привода газораспределительного механизма к кулачковому механизму кулачка, который не был снят. Если вы снимаете оба кулачка, важно, чтобы цепь не упала в кожухи, поэтому закрепите кусок проволоки вокруг цепи и оставьте длинный конец, который можно прикрепить к раме.Другой вариант — просто положить отвертку под цепь, как показано здесь.
8. Снимите ковши
Осторожно снимите ведра с клапанов с помощью плоскогубцев. Используйте только необходимое усилие, чтобы надежно удерживать ведра и не повредить их. При этом прокладка либо будет сидеть на верхней части клапана, либо застрять внутри ковша. Держите под рукой магнит и выполняйте этот процесс осторожно, чтобы не потерять прокладки двигателя или пола.Соедините ковши и прокладки вместе и запишите, с каким клапаном они снялись.
9. Измерьте регулировочные шайбы
Используя пару штангенциркулей, измерьте регулировочные шайбы для клапанов, требующих регулировки. Поскольку вы записали зазоры ранее, вы будете использовать свои измерения от старой прокладки для расчета новой необходимой прокладки (см. Раздел «Выполнение расчетов» ниже). Производители используют прокладки в производственном процессе, чтобы компенсировать отклонения допусков в ковшах, кулачках, клапанах и головке.Естественно, не все прокладки на впуске и выпуске будут одинаковыми.
10. Соберите
.После того, как вы установили правильные прокладки на место, пора переустановить прокладки, ковши, кулачок, держатель шейки, цепь привода ГРМ и крышку клапана. Следите за тем, чтобы цепь привода ГРМ была натянутой, и установите ее на правильные зубья кулачка, следуя инструкциям производителя, чтобы не ошибиться в синхронизации велосипеда. Также используйте рекомендованные спецификации для затяжки держателя журнала.
Поиск верхней мертвой точки
Верхняя мертвая точка — это точка во время цикла двигателя, в которой поршень находится в самой высокой части своего хода.На разных велосипедах есть разные способы определения ВМТ, но обычно процедура заключается в использовании гнезда для вращения кривошипа против часовой стрелки (правильное направление двигателя) до тех пор, пока метка на маховике не совпадет с меткой в контрольном отверстии. На этом этапе, как правило, на каждой шестерне кулачка есть маркер, который совмещается с верхней частью головки. Если маркер маховика правильный, но маркеры кулачковой шестерни отсутствуют, ваша цепь привода ГРМ растянулась и ее необходимо заменить.
Делаем математику
Клапанные зазоры обычно измеряются в сотых долях миллиметра.На листе бумаги нарисуйте круги, представляющие каждый клапан и зазор клапана над ним. В нашем случае впускной клапан был вне допуска на 0,08 мм, поэтому мы удалили ковш и прокладку. Шайба имела размер 1,84 мм, или 184 сотых, которые мы написали внутри круга. Мы стремились к зазору 0,13 мм, что является верхней границей диапазона допусков, чтобы учесть будущий износ. Это означало, что выбиралась прокладка на 0,05 мм (0,13–0,08 мм) меньше 184, а была 179. Повторите этот процесс для каждой прокладки, выходящей за пределы допуска.
Коэффициент теплового расширения — Простая английская Википедия, бесплатная энциклопедия
В основном твердые тела [1] расширяются при нагревании и сжимаются при охлаждении. [2] Эта реакция на изменение температуры выражается как его коэффициент теплового расширения .
Коэффициент теплового расширения используется:
Эти характеристики тесно связаны. Коэффициент объемного теплового расширения может быть измерен для всех веществ в конденсированных средах (жидкостей и твердых тел).Линейное тепловое расширение может быть измерено только в твердом состоянии и широко используется в инженерных приложениях.
Коэффициенты теплового расширения для некоторых распространенных материалов [изменить | изменить источник]
Расширение и сжатие материала необходимо учитывать при проектировании больших конструкций, при использовании ленты или цепи для измерения расстояний для геодезических изысканий, при проектировании форм для литья горячего материала и в других инженерных приложениях, когда ожидаются большие изменения размеров из-за температуры .Диапазон для α составляет от 10 -7 для твердых веществ до 10 -3 для органических жидкостей. α меняется в зависимости от температуры, а некоторые материалы имеют очень большие колебания. Некоторые значения для обычных материалов, указанные в миллионных долях на градус Цельсия: (ПРИМЕЧАНИЕ: это также может быть в градусах Кельвина, поскольку изменения температуры имеют соотношение 1: 1)
Для приложений, использующих свойство теплового расширения, см. Биметаллический и ртутный термометр.
Тепловое расширение также используется в механических приложениях для прилегания деталей друг к другу, например.г. втулку можно установить на вал, сделав ее внутренний диаметр немного меньше диаметра вала, затем нагревая ее до тех пор, пока она не войдет на вал, и позволяя ей остыть после того, как она была надета на вал, таким образом достигая термоусадочная посадка ‘
Существуют сплавы с очень малым КТР, используемые в приложениях, требующих очень малых изменений физических размеров в диапазоне температур. Одним из них является инвар 36 с коэффициентом в диапазоне 0,6х10 -6 .Эти сплавы используются в аэрокосмической промышленности, где могут возникать большие колебания температуры.
- ↑ Некоторые вещества имеют отрицательный коэффициент расширения и расширяются при охлаждении (например, замерзшая вода
- ↑ Причина в том, что во время теплопередачи изменяется энергия, запасенная в межмолекулярных связях между атомами. Когда запасенная энергия увеличивается, увеличивается и длина молекулярной связи.
Корректировка расширения с использованием транзакции SPAU_ENH
Привет всем,
В этом блоге я попытаюсь объяснить несколько простых шагов по настройке улучшений с помощью транзакции SPAU_ENH.Обычно это действие после обновления, которое мы делаем после обновления системы.
- Используйте транзакцию SPAU_ENH для просмотра объектов, которые необходимо настроить.
- Вы увидите экран, похожий на снимок ниже. У вас есть 2 раздела. Composite Enhancement Impl и Non Composite Enhancement Impl. Возможно, вам придется расширить оба этих списка, чтобы увидеть список улучшений, которые необходимо отрегулировать.
Здесь мы подробно рассмотрим эти узлы, и в конечном итоге вы увидите весь список улучшений, которые необходимо настроить.
- После того, как список будет расширен, вы сможете увидеть все реализации Custom Enhancement, отмеченные четырьмя разными цветовыми кодами. Нас больше всего интересуют КРАСНЫЙ и ЖЕЛТЫЙ, потому что это единственный раз, который вызовет проблемы в будущем, если не будет исправлен. Желательно, чтобы мы могли настроить все реализации.
- Для всех этих улучшений, независимо от цвета, вам, возможно, придется провести анализ воздействия на реализацию настраиваемых улучшений из-за изменений кода / корректировок, выполненных SAP.Вы должны специально искать стандартные переменные SAP, используемые в нашем пользовательском расширении, и определять, в какой степени они могут повлиять на ваше пользовательское расширение из-за новых изменений в стандартном коде SAP.
Проверьте приведенные ниже объяснения и действия, которые необходимо предпринять при их обнаружении в SPAU_ENH
1. Красный
SAP может или не может успешно скорректировать код, это зависит от конкретного случая. Возможно, нам придется вручную просмотреть исходный код и исправить проблему.Обычно это происходит, если возникает синтаксическая ошибка, когда SAP пытается настроить и активировать код во время обновления. В основном проблема будет связана с реализованным настраиваемым улучшением. После устранения проблемы с синтаксисом и проверки кода вы можете подтвердить настройку.
Ниже приведен пример объяснения ошибки SAP: —
2. Желтый
SAP успешно скорректировал код, но нам необходимо вручную выполнить дополнительные действия для завершения этого процесса.Обычно это происходит в том случае, если SAP добавила / удалила новый метод в BADI или расширении. Здесь мы должны следовать инструкциям, предлагаемым SAP. После выполнения шагов подтвердите код и подтвердите настройку
Ниже приведен пример объяснения конфликта в SAP: —
Руководство пользователяMCNP, версия 5
% PDF-1.6 % 16919 0 объект > endobj 16909 0 объектов > endobj 16695 0 объект > endobj 5 0 obj > поток Нормализатор 5.0.5 fmnorm2008-05-29T10: 32: 34Z2009-02-12T08: 59: 25-07: 002009-02-12T08: 59: 25-07: 00FrameMaker 7.0application / pdf
