Реле регулятора напряжения генератора — как проверить, схема и принцип действия

Содержание

• 1 Как работает реле регулятор
• 2 Особенности регуляторов разных типов
• 3 Проверка работоспособности
• 4 Видео. Проверка регулятора напряжения.

Для того чтобы стабилизировать напряжение в бортовой сети автомобиля, используют специальное устройство, регулятор. Его работоспособность оказывает существенное влияние не только на отдельные характеристики автомобиля, но и на долговечность электронных и механических компонентов.

Электронные реле регуляторы

Как работает реле регулятор

Генератор создает напряжение, которое повышается при увеличении скорости вращения ротора. Его уровень зависит также от величины тока, который проходит через подключенную нагрузку и от параметров магнитного поля, образованного обмоткой возбуждения.

Чтобы обеспечить автоматическую настройку, необходимо выполнять измерение напряжения на выходе генератора. Для этого оно преобразуется в измерительный сигнал, который будет сравниваться с образцовым параметром. При обнаружении изменений, сравнивающий блок должен образовать сигнал управления, изменяющий определенным образом силу тока в обмотке возбуждения, что в итоге позволит оказать необходимое влияние на уровень выходного напряжения.

Общие принципы понятны. Но их реализация была разной, в зависимости от уровня технологического развития. В самых первых схемах использовались разные решения, вплоть до механических сил, которые приводили в действие пружинные узлы в реле. Разумеется, подобные конструкции отличались невысокой надежностью. В местах прерывания контактов под действием электрических разрядов повреждались защитные покрытия. Со временем приходили в негодность движущиеся узлы.

Ниже будут рассмотрены более совершенные схемы, соответствующие нынешнему уровню развития. Но для понимания процессов вполне достаточно рассмотреть простейший вариант, с реле в цепях защиты и управления. Подобные устройства до сих пор используются в грузовых автомобилях:

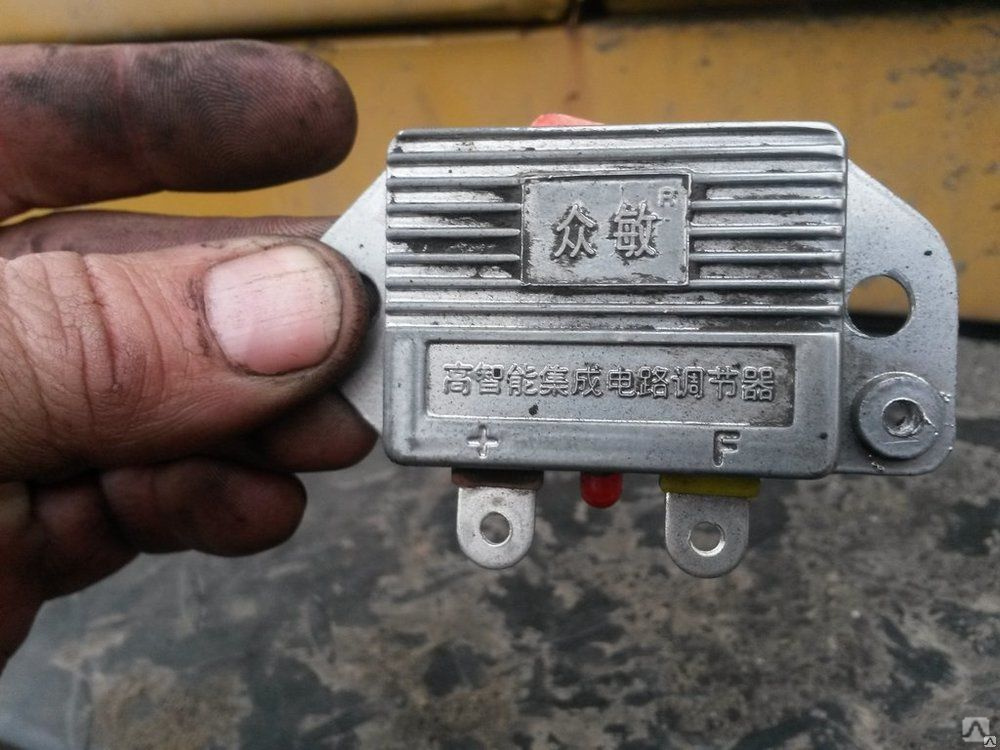

Электронные реле регуляторы

В этой несложной схеме используется единственный транзистор. Здесь он выполняет функцию ключа. Если генератор вращается медленно, напряжение на выходе сравнительно невелико. В этих условиях контакты реле управления (Р_н) разомкнуты, а транзистор находится в открытом состоянии. При повышении напряжения выше определенного уровня, реле замыкает цепь. Полупроводниковый переход в транзисторе закрывается. Далее ток проходит не по пути коллектор-эмиттер, а через резисторы (R_д) и (R_у). Обмотка возбуждения создает магнитное поле с меньшей энергией, что снижает скорость вращения ротора. Уровень напряжения на выходе снижается.

На рис. ниже изображены изменения электрических параметров в обмотке. Ниже приведены пояснения:

Регулятор напряжения, созданный с использованием комбинированной схемы

• Величины (n1) и (n2) – это разные скорости вращения ротора, на которых были произведены соответствующие измерения (частота n2 больше, чем n1).
• Видно, что t_вкл (время включения обмотки) на верхнем графике больше, а на нижнем – меньше. Таким образом, при увеличении скорости вращения обмотка меньше времени создает магнитное поле.
• Параметр t_выкл (время, в течение которого происходит выключение) поясняет смысл второй стадии процесса. При ускорении вращения и повышении напряжения в обмотке уменьшается ток. Этот процесс обеспечивает необходимый результат, снижение выходного напряжения.

Особенности регуляторов разных типов

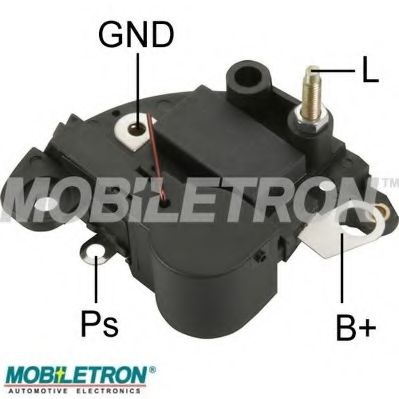

Регулятор напряжения генератора

Схема стандартного изделия вибрационного типа изображена на следующем рисунке:

Изменение электрических параметров

В этом перечне приведены основные части конструкции:

• 1 – пружина;
• 2 – якорь;
• 3 – ярмо;
• 4 – сердечник;
• 5, 6, 9, 10, 15 – обмотки реле, ограничителя тока и регулятора;
• 7, 12, 17 – подвижная группа контактов;
• 8, 11, 16 – неподвижная группа контактов;
• 14 – шунт;
• 13, 18 и 19 – резисторы.

Понятно, что многочисленные механические контакты и движущиеся части снижают надежность. Такое реле регулятор напряжения генератора обладает большим весом и внушительными размерами.

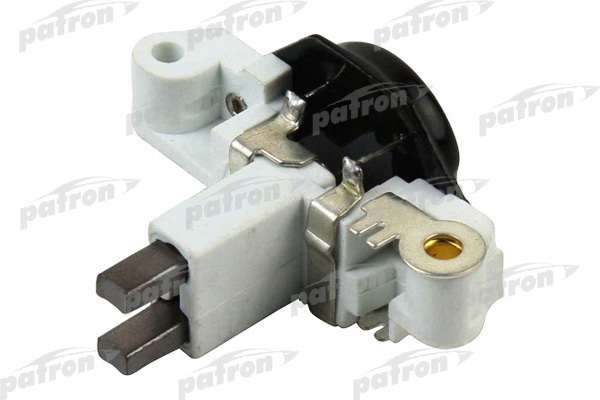

Ниже изображена принципиальная схема одного из регуляторов BOSCH, в которой используется только электронная элементная база:

Принципиальная электрическая схема регулятора напряжения BOSCH

Такое решение существенно повышает надежность. Для размещения компактного изделия не требуется много места. Это устройство при соблюдении производственных технологий обладает высокой устойчивостью к вибрациям, перепадам температур.

В некоторых вариантах исполнения плата заливается компаундом, что еще больше повышает защитные свойства, продлевает срок службы при эксплуатации в самых тяжелых условиях.

Ниже рассмотрены особенности отдельных элементов:

• На правой стороне рисунка (часть 2) изображена схема генератора с выпрямительными диодами. Вверху – лампочка, сигнализирующая включение устройства.
• В левой стороне (часть 1) расположена электрическая схема регулятора.
• (VT2) и (VT3) – это обозначение транзисторов, включенных по классической схеме для повышения коэффициента усиления.

Как правило, в подобных устройствах используют электронный элемент, созданный в едином корпусе и даже на одном кремниевом кристалле.

• Стабилитрон обозначен символами (VD1). Этот прибор не пропускает ток до уровня, который определяет напряжение стабилизации. Как только пороговое значение пробито – ток начинает проходить по соответствующей цепи.

Даная принципиальная схема выполняет свои функции следующим образом:

• С помощью резисторов (R1) и (R2), напряжение с выхода генератора делится в нужной пропорции и подается на стабилитрон.
• Пока скорость вращения ротора невелика, его уровень недостаточен для пробития полупроводникового перехода стабилитрона. В такой ситуации ток не может проходить по соответствующей цепи. Он не поступает на базу (VT1). Поэтому транзистор закрыт.
• В базу (VT2) ток проходит по другому пути, через (R6). Этот сдвоенный транзистор открыт. В таком состоянии обмотка подключена к цепи питания и создает магнитное поле.
• По мере увеличения оборотов, или при определенном изменении сопротивления в нагрузке, напряжение на выходе генератора увеличивается. Если превышен определенный порог, будет пробит полупроводниковый переход стабилитрона.
• После этого ток поступит на базу (VT1) и откроет его. Путь прохождения тока по пути коллектор-эмиттер на точку заземления будет открыт. Полупроводниковый переход составного транзистора закроется, что разорвет цепь питания обмотки.
• При снижении уровня тока возбуждения скорость вращения ротора замедляется, уровень напряжения падает, переход стабилитрона закрывается.

Проверка работоспособности

Последовательное развитие технологий открывает новые возможности для улучшения потребительских параметров электроники при одновременном снижении веса и уменьшении размеров. В современных автомобилях даже последняя схема, из рассмотренных выше вариантов, будет выглядеть анахронизмом.

Современные регуляторы – это более сложные устройства. Они отличаются повышенной точностью контроля и стабилизации напряжения генератора. Их создают в герметичных корпусах, заливают компаундными смесями, которые после застывания создают надежную защиту от проникновения влаги, других внешних воздействий. Эти конструкции являются неразборными, поэтому при поломке их заменяют полностью.

Можно констатировать, что на практике ремонт отсутствует не только в специализированных мастерских. Частным мастерам и любителям сделать все самому приходится отправляться в специализированный магазин для приобретения необходимого узла в сборе. Таким образом, первоочередное значение приобретает не умение выпаивать отдельные элементы и разбираться в их работоспособности, а общая диагностика. Для ее проведения понадобится тестер и щупы, лампочка на 12 V и набор соединительных проводов, зарядное устройство.

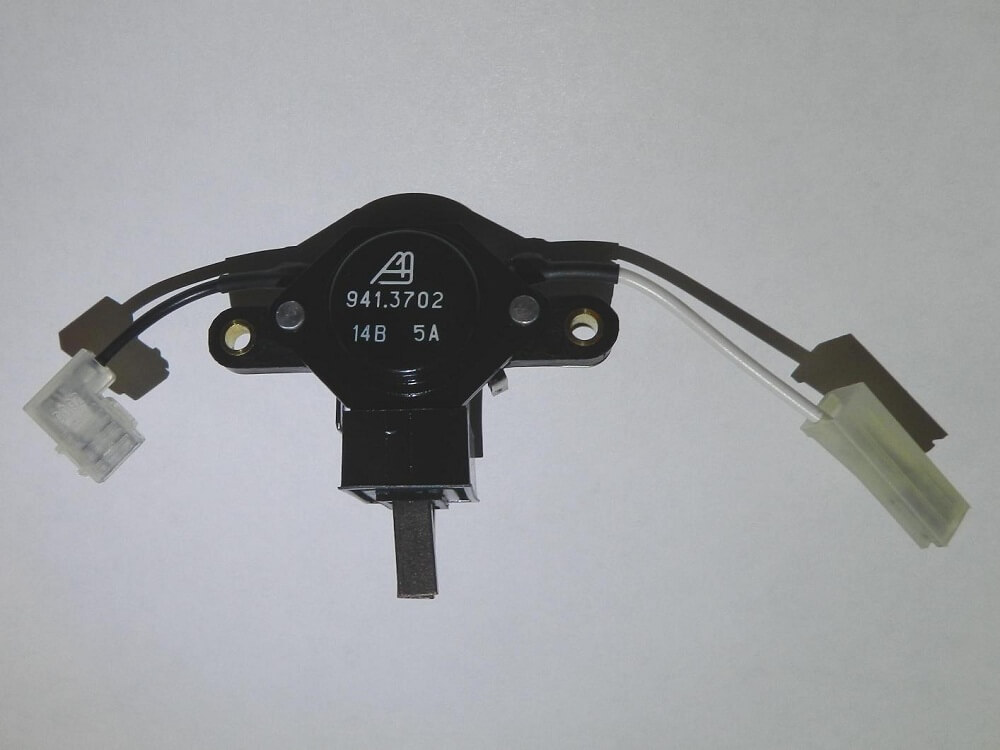

Регулятор, установленный на корпусе генератора

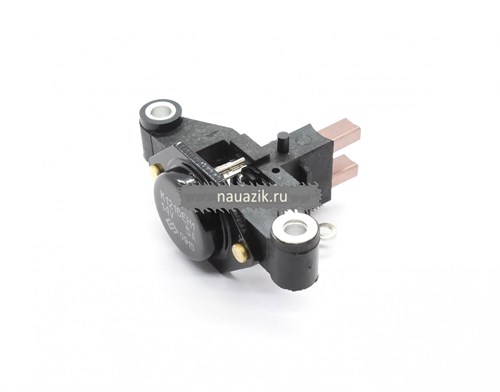

Ниже приведен алгоритм действий, который поможет локализовать неисправность. Эти рекомендации – общие. Поэтому необходимо учитывать особые рекомендации производителя для правильного демонтажа регулятора напряжения и других узлов:

• При выключенном двигателе замеряют напряжение на выводах аккумуляторной батареи (норма – в пределах от 11,9 до 12,7 V).
• После запуска силового агрегата фиксируют новый уровень напряжения, который должен повыситься от первоначального уровня на 0,9-1,1 V.
• Постепенно увеличивают обороты двигателя. Для удобства эту процедуру лучше выполнять с напарником. На средних – напряжение возрастает до 13,8-14,1 V. На самых высоких – до 14,4-14,5 V.

Если ускорение вращения ротора генератора никак не влияет на уровень напряжения, то возможна поломка регулятора.

Для более точной диагностики понадобится его демонтировать и подключить по следующей схеме:

Схема проверки регулятора

При включении зарядного устройства и постепенном повышении уровня до 14,4-14,5 V лампа будет гореть. Как только этот порог будет превышен, она погаснет. При снижении напряжения лампа загорится вновь. О неисправности свидетельствует не только отсутствие описанных реакций, но и срабатывание устройства при более высоком уровне напряжения. В таких условиях аккумулятор будет перезаряжаться, что снизит его срок службы. После завершения диагностики можно принимать решение о замене испорченного регулятора.

Видео. Проверка регулятора напряжения.

Как проверить регулятор напряжения на генераторе

Чтобы своевременно использовать приведенную технологию, надо обращать внимание на отклонения от нормы заряда аккумуляторной батареи. Перед тем как демонтировать регулятор, следует убедиться в отсутствии загрязнений окислов в местах электрических контактов. В некоторых ситуациях обычная очистка соединений позволит устранить неполадки. Для предотвращения появления подобных проблем в будущем рекомендуется использовать специальные средства для защиты контактов.

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Электрические плиты Лысьва

Оцените статью:

Защита генератора | Electric4U

Генератор подвергается электрическим нагрузкам, воздействующим на изоляцию машины, механическим силам, действующим на различные части машины, и повышению температуры. Это основные факторы, которые делают защиту генератора или генератора переменного тока необходимой. Даже при правильном использовании машина в идеальном рабочем состоянии не только сохраняет заданную номинальную производительность в течение многих лет, но и многократно выдерживает определенные превышения перегрузок.

Должны быть приняты превентивные меры против перегрузок и ненормальных состояний машины, чтобы она могла безопасно эксплуатироваться. Даже при эффективном проектировании, конструкции, эксплуатации и превентивных средствах защиты риск неисправности не может быть полностью устранен для любой машины. Устройства, используемые в защите генератора , обеспечивают максимально быстрое устранение неисправности при ее возникновении.

Электрический генератор может быть подвержен либо внутреннему сбою, либо внешнему сбою, либо тому и другому. Генераторы обычно подключены к системе электроснабжения, поэтому любая неисправность, возникшая в энергосистеме, также должна быть устранена из генератора как можно скорее, иначе это может привести к необратимому повреждению генератора.

Количество и разнообразие неисправностей, возникающих в генераторе, огромны. Поэтому генератор или генератор переменного тока защищен несколькими схемами защиты. Защита генератора бывает селективной и недискриминационной. Большое внимание следует уделить координации используемых систем и принятых настроек для обеспечения реализации чувствительной, селективной и дискриминационной схемы защиты генератора .

Типы защиты генератора

Различные формы защиты, применяемые к генератору, можно разделить на две категории:

1. Реле защиты для обнаружения неисправностей вне генератора.
2. Реле защиты для обнаружения неисправностей внутри генератора.

Помимо защитных реле, связанных непосредственно с генератором и связанным с ним трансформатором, существуют молниезащитные разрядники, устройства защиты от превышения скорости, устройства для измерения расхода масла и устройства для измерения температуры подшипников вала, обмотки статора, обмотки трансформатора и трансформаторного масла и т. д. Некоторые Эти защитные устройства относятся к нерасцепляющему типу, т. е. они генерируют сигнал тревоги только при аномалиях.

Но другие схемы защиты в конечном счете срабатывают главное отключающее реле генератора. Следует отметить, что никакое защитное реле не может предотвратить неисправность, оно только указывает и минимизирует продолжительность неисправности, чтобы предотвратить повышение температуры в генераторе, в противном случае в нем может быть необратимое повреждение.

Желательно избегать чрезмерного напряжения в генераторе, и для этого обычно устанавливают конденсатор защиты от перенапряжения или устройство защиты от перенапряжения, или и то, и другое, чтобы уменьшить влияние молнии и других скачков напряжения на машину. Схемы защиты, обычно применяемые к генератору, кратко обсуждаются ниже.

Защита от пробоя изоляции

Основной защитой, предусмотренной в обмотке статора от межфазного замыкания или замыкания между фазой на землю, является продольная дифференциальная защита генератора. Второй по важности схемой защиты обмотки статора является защита от межвиткового замыкания.

В предыдущие дни этот вид защиты считался ненужным, поскольку пробой изоляции между точками одной фазной обмотки, находящимися в одном слоте и между которыми существует разность потенциалов, очень быстро переходит в замыкание на землю, а затем определяется либо дифференциальной защитой статора, либо защитой статора от замыканий на землю.

Генератор предназначен для выработки относительно высокого напряжения по сравнению с его выходной мощностью и поэтому содержит большое количество проводников на слот. С увеличением размера и напряжения генератора эта форма защиты становится необходимой для всех крупных генерирующих установок.

Защита статора от замыканий на землю

Когда нейтраль статора заземлена через резистор, в соединении нейтрали с землей устанавливается трансформатор тока. Реле обратного времени используется на вторичной обмотке трансформатора тока, когда генератор подключен непосредственно к шине. В случае, когда питание генератора подается через трансформатор «треугольник-звезда», для той же цели используется реле мгновенного действия.

В первом случае реле замыкания на землю должно быть градуировано с другими реле замыкания на землю в системе. По этой причине в данном случае используется реле обратного времени. Но в последнем случае петля замыкания на землю ограничивается обмоткой статора и первичной обмоткой трансформатора, следовательно, нет необходимости в градации или развязке с другими реле замыкания на землю в системе. Поэтому реле мгновенного действия предпочтительнее в данном случае.

Защита ротора от замыкания на землю

Одиночное замыкание на землю не создает серьезных проблем в генераторе, но если произойдет второе замыкание на землю, часть обмотки возбуждения замкнется накоротко, что приведет к неуравновешенному магнитному полю в системе и, следовательно, может возникнуть серьезные механические повреждения подшипников генератора. Существует три метода определения типов неисправности ротора. Методы:

1. Метод потенциометра
2. Метод подачи переменного тока
3. Способ подачи постоянного тока

Защита от несбалансированной нагрузки статора

Несбалансированная нагрузка вызывает токи обратной последовательности в цепи статора. Этот ток обратной последовательности создает поле реакции, вращающееся с удвоенной синхронной скоростью по отношению к ротору, и, следовательно, индуцирует ток удвоенной частоты в роторе. Этот ток довольно велик и вызывает перегрев в цепи ротора, особенно в генераторе.

Если какая-либо разбалансировка возникла из-за неисправности самой обмотки статора, она была бы мгновенно устранена дифференциальной защитой, предусмотренной в генераторе. Если разбалансировка произошла из-за какой-либо внешней неисправности или несбалансированной нагрузки в системе, она может остаться незамеченной или может сохраняться в течение значительного периода времени в зависимости от координации защиты системы. Затем эти неисправности устраняются путем установки реле обратной последовательности фаз с характеристиками, соответствующими кривой устойчивости машины.

Защита от перегрева статора

Перегрузка может вызвать перегрев обмотки статора генератора. К перегреву обмотки статора приводят не только перегрузки, выход из строя систем охлаждения и нарушение изоляции пластин статора.

Перегрев определяется встроенными датчиками температуры в различных точках обмотки статора. Катушки датчика температуры обычно представляют собой резистивные элементы, образующие одно плечо мостовой схемы Уитстона. В случае генератора меньшего размера, как правило, менее 30 МВт, генераторы не оснащены встроенной температурной катушкой, но обычно оснащены тепловым реле и приспособлены для измерения тока, протекающего в обмотке статора.

Эта схема обнаруживает только перегрев, вызванный перегрузкой, и не обеспечивает никакой защиты от перегрева, вызванного отказом систем охлаждения или коротким замыканием пластин статора. Хотя реле максимального тока, реле обратной последовательности фаз и устройства для контроля постоянного расхода также используются для обеспечения определенной степени защиты от тепловой перегрузки.

Защита от низкого вакуума

Эта защита обычно имеет форму регулятора, который сравнивает вакуум с атмосферным давлением, обычно устанавливается на генераторную установку мощностью выше 30 МВт. Современная практика заключается в том, что регулятор разгружает установку через вторичный регулятор до тех пор, пока не восстановятся нормальные условия вакуума. Если условия вакуума не улучшаются ниже 21 дюйма, запорные клапаны закрываются и отключается главный выключатель.

Защита от неисправности смазочного масла

Эта защита не считается необходимой, поскольку смазочное масло обычно берется из того же насоса, что и масло регулятора, а отказ масла регулятора автоматически приводит к закрытию запорного клапана.

Защита от потери работы котла

Для обнаружения потери работы котла доступны два метода. В первом методе двигатели вентиляторов снабжены нормально разомкнутыми (НО) контактами, которые могут отключить генератор в случае выхода из строя более двух двигателей. Во втором методе используются контакты давления в котле, которые разгружают генератор, если давление в котле падает ниже примерно 90%.

Защита от отказа первичного двигателя

Если первичный двигатель не передает механическую энергию генератору, генератор продолжает вращаться в двигательном режиме, т. е. забирает электрическую энергию из системы, а не подает ее в систему.

В паровой турбине пар действует как хладагент, поддерживая постоянную температуру лопаток турбины. Таким образом, сбой питания приведет к перегреву из-за трения с последующей деформацией лопаток турбины.

Сбой в подаче пара может привести к серьезному механическому повреждению в дополнение к большой двигательной нагрузке на генератор. Для этой цели используется реле обратной мощности. Как только генератор начнет вращаться в моторном режиме, реле обратной мощности отключит генераторную установку.

Защита от превышения скорости

Несмотря на то, что общепринятой практикой является установка механических устройств защиты от превышения скорости как на паровой, так и на гидротурбине, которые воздействуют непосредственно на паровой дроссельный клапан или главный ступенчатый реле скорости на паровых установках.

Однако это считается хорошей практикой для гидроэлектростанций, поскольку реакция регулятора сравнительно медленная, а установка более склонна к превышению скорости. Реле, если оно установлено, обычно питается от генератора с постоянными магнитами, используемого для управления регулятором.

Защита от деформации ротора

Скорости охлаждения после останова в верхней и нижней частях корпуса турбины различны, и это неравномерное распределение температуры может привести к разрушению ротора. Чтобы свести к минимуму сбои, обычной практикой является вращение ротора на низкой скорости в период охлаждения. Ввиду сил, связанных с большим современным ротором, в настоящее время стандартной практикой является установка детекторов эксцентриситета вала.

Защита от разницы в расширении между вращающимися и неподвижными частями

Во время периода разгона скорость нагрева ротора отличается от скорости нагрева корпуса из-за разницы в массе. В результате ротор расширяется не так, как корпус, и необходимо преодолеть это неравномерное расширение.

С этой целью на более крупной машине предлагается установить независимые подачи пара к определенным соединениям на корпусе. Поэтому желательно предусмотреть средство измерения осевого расширения, чтобы помочь оператору подавать пар в нужные точки, а также обеспечить индикацию любого опасного расширения.

Детектор осевого расширения вала в основном аналогичен оборудованию, описанному для оборудования деформации ротора, за исключением того, что магниты детектора прикреплены к корпусу турбины.

Защита от вибрации

Датчики вибрации обычно устанавливаются на опоры подшипников. Детектор состоит из катушки, закрепленной на пружинах между П-образными постоянными магнитами. Снимаемое с катушки напряжение, пропорциональное степени вибрации, передается от катушки в интегрирующие цепи и далее в прибор интервальной индикации.

Резервная защита генератора

Резервная защита всегда должна быть предусмотрена в высоконагруженных машинах, таких как синхронный генератор или генератор переменного тока. Если возникшие неисправности не были устранены соответствующей схемой защиты, то для устранения неисправности следует сработать реле резервной защиты. Для этой цели обычно используются реле максимального тока.

Поскольку синхронное реактивное сопротивление современной машины часто превышает сто процентов, ток длительного повреждения, подаваемый от машины к внешнему повреждению, всегда ниже нормального тока полной нагрузки. Обычные реле IDMT не окажутся удовлетворительными, потому что их текущие настройки должны быть близки к полной нагрузке, а их время простоя должно быть коротким, чтобы обеспечить работу, что, вероятно, приводит к отсутствию селективности с другими реле максимального тока в системе.

Кроме того, реле максимального тока, скорее всего, сработает при потере поля на машине, преждевременно отключив ее. Чтобы преодолеть эту проблему, стало обычным применять реле максимального тока в сочетании с реле минимального напряжения, причем последнее реле управляет настройками отказа первого, как показано на рисунке ниже.

::: SKM Power*Tools ::: ЭЛЕКТРОТЕХНИЧЕСКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

	Рекомендации по настройке координации перегрузки по току Генераторы
	Информация, представленная в данном руководстве по применению, предназначена для просмотра, утверждения, интерпретации и применения только зарегистрированным профессиональным инженером. SKM отказывается от какой-либо ответственности и обязательств, возникающих в результате использования и интерпретации этой информации. Воспроизведение этого материала разрешено при условии соответствующего указания SKM Systems Analysis Inc. Введение Надлежащий выбор и координация защитных устройств предусмотрены в статье 110.10 Национального электротехнического кодекса. Для выполнения этого требования необходимо провести исследование координации перегрузки по току. Инженер-электрик всегда несет ответственность за этот анализ. Это печальный факт из жизни, что много раз инженер, который заказал и купил оборудование, не устанавливал устройства. Поэтому компромиссы неизбежны. Координация перегрузки по току преследует три основные цели, о которых инженеры должны помнить при выборе и настройке защитных устройств. Первая цель – безопасность жизнедеятельности. Требования по безопасности жизнедеятельности выполняются, если защитные устройства рассчитаны на то, чтобы выдерживать и прерывать максимально допустимые токи нагрузки, а также выдерживать и прерывать максимально допустимые токи короткого замыкания. Требования безопасности жизнедеятельности никогда не нарушаются.
	•   Вторая цель — защита оборудования. Требования по защите выполняются, если устройства перегрузки по току установлены выше рабочих уровней нагрузки и ниже кривых повреждения оборудования. Кривые повреждения фидера и трансформатора определены в применимых стандартах на оборудование. Кривые повреждения двигателя и генератора (точки) зависят от конкретной машины и обычно предоставляются в пакете данных поставщика. Основываясь на практике работы системы и размерах оборудования, защитить оборудование не всегда возможно. •   Последней целью является избирательность. Требования селективности выполняются, если в ответ на системную ошибку или перегрузку минимальная площадь распределительной системы выводится из эксплуатации. Опять же, исходя из практики работы системы и выбора оборудования, избирательность не всегда возможна.
	Назначение
	Целью данного руководства является предоставление рекомендаций по настройке устройств защиты от перегрузки по току для генераторов, отвечающих перечисленным выше целям.
	Распределительное устройство генератора среднего напряжения с регулируемым напряжением 51 В
	Стандартные схемы резервной защиты от перегрузки по току для генераторов среднего напряжения, питаемых от автоматических выключателей распределительных устройств, включают реле максимального тока, управляемое или ограничиваемое напряжением (устройство 51 В). В этом разделе будет рассмотрено реле максимального тока, управляемое напряжением. Характеристики реле 51 В наносятся на фазный ТСС вместе с кривыми декремента и перегрузки генератора, а также кривой повреждения фидера. Реле предназначено для обеспечения работы генератора и обеспечения резервной защиты генератора и кабеля от неисправности. Для этого срабатывание реле должно быть слева от стационарного тока якоря генератора. Также характеристики выдержки времени реле должны быть выше и правее кривой декремента генератора при постоянном возбуждении, а левее и ниже — кривых перегрузки генератора и повреждения фидера, а также номинального тока кабеля. Временная задержка также должна быть установлена ​​селективной для реле фидера, расположенного ниже по потоку. Ниже перечислены предлагаемые пределы, которые исторически позволяли безопасно работать генератору и кабелю, уменьшая количество ложных отключений.
	Устройство Функция Рекомендации Комментарии КТ Размер 125-150% FLA   51В Пикап 80-90% Id = 1/Xd Предположим, что Xd = 1,5 ê о. е. если Xd неизвестен. 51 Набор времени Выше колена кривой декремента генератора при постоянном возбуждении Устанавливается над реле нисходящих фидеров.       Установить ниже кривой повреждения кабеля.
	Рис. 1 Фидерная ячейка распределительного устройства генератора СН с ВК 51В — одна линия
	Рис. 2. Ячейка фидера распределительного устройства генератора СН с ВК 51В — фаза TCC
	Блок фидера распределительного устройства генератора среднего напряжения с ограничением по напряжению 51 В Стандартные промышленные схемы резервной защиты от перегрузки по току для генераторов среднего напряжения, питаемых от автоматических выключателей распределительного устройства, включают реле максимального тока, управляемое или ограничиваемое по напряжению (устройство 51 В). В этом разделе будет рассмотрено реле максимальной токовой защиты с ограничением напряжения. Характеристики реле 51 В наносятся на фазный ТСС вместе с кривыми декремента и перегрузки генератора, а также кривой повреждения фидера. Реле предназначено для обеспечения работы генератора и обеспечения резервной защиты генератора и кабеля от неисправности. Для этого срабатывание реле при ограничении 0 % В должно быть слева от установившегося тока якоря генератора, а при сдерживании 100 % В должно быть справа от тока полной нагрузки генератора. Кроме того, характеристики выдержки времени реле должны быть выше и правее кривой декремента генератора при постоянном возбуждении, а левее и ниже кривых перегрузки генератора и повреждения кабеля, а также номинального тока кабеля. Временная задержка также должна быть установлена ​​селективной для реле фидера, расположенного ниже по потоку. Ниже перечислены предлагаемые пределы, которые исторически позволяли безопасно работать генератору и кабелю, уменьшая количество ложных отключений.
	Устройство Функция Рекомендации Комментарии КТ Размер 125-150% FLA   51В Пикап 125-150% FLA при 100% ограничении напряжения Установить ниже кривой перегрузки 51 Набор времени Выше колена кривой декремента генератора при постоянном возбуждении Устанавливается над реле нисходящих фидеров.       Установить ниже кривой повреждения кабеля.
	Рис. 3. Ячейка фидера распределительного устройства генератора СН с ВР 51В — одна линия
	Рис. 4 Ячейка фидера распределительного устройства генератора СН с ВР 51В — фаза TCC
	Автоматический выключатель в литом корпусе генератора низкого напряжения или блок питания силового автоматического выключателя Стандартные функции фазовой максимальной токовой защиты, приобретаемые вместе с автоматическими выключателями в литом корпусе или силовыми автоматическими выключателями, обслуживающими генераторы низкого напряжения, включают функции долговременной, кратковременной и мгновенной защиты. Характеристики автоматического выключателя (CB) наносятся на фазный TCC вместе с характеристиками генератора и кривой повреждения фидера. Назначение автоматического выключателя — обеспечить работу генератора и защитить генератор и кабель от перегрузок и неисправностей. Для этого кривая CB должна быть выше FLA генератора, пересекать кривую спада генератора в краткосрочной области, опускаться влево и ниже кривой повреждения кабеля и номинального тока, а также быть выше кривой спада генератора в мгновенной области. . Ниже перечислены предлагаемые запасы, которые исторически позволяли обеспечивать безопасную работу генератора и кабеля при одновременном снижении количества ложных отключений.
	Устройство Функция Рекомендации Комментарии СВ ЛТПУ 115-125% FLA Устанавливается на уровне или ниже допустимой нагрузки кабеля. СВ ООО, СТПУ и СТД Требуемый минимум Пересечение с кривой декремента генератора. СВ И2Т Выход Если I2T в выключателе может никогда не сработать. СВ ИНСТ 200% кривой снижения переменного тока Установить ниже кривой повреждения кабеля.       Кривая повреждения кабеля должна быть выше точки, определяемой максимальным током короткого замыкания и кривой мгновенного отключения выключателя.
	Рис. 5. Блок фидера низковольтного генераторного выключателя — одна линия
	Рис. 6 Блок фидера выключателя генератора низкого напряжения — фаза TCC.
	Каталожные номера
	• Другие руководства по применению, предлагаемые SKM Systems Analysis на сайте www.skm.com • Справочник по передаче и распределению электроэнергии, ABB Power T&D Company, Raleigh, North Carolina, 1997 • Теория и приложения защитной ретрансляции, 2-е издание, Марсель Деккер, Нью-Йорк, 2004 г.
	Последняя версия:
	• IEEE Std 242, Рекомендуемая практика IEEE по защите и координации промышленных и коммерческих энергосистем (справочная книга IEEE) •  Стандарт IEEE C37.102, Руководство IEEE по защите генераторов переменного тока . • EEE Std C37.101, Руководство IEEE по защите генератора от заземления •   ANSI C50.13, Синхронные генераторы с цилиндрическим ротором •   NEMA Std MG-1, Двигатели и генераторы
	вернуться к Руководствам по применению

Защита генератора – SIPROTEC 7UM85 | Защита двигателя и генератора

Эффективные решения для защиты двигателя — Себастьян Шнайдер

Защита двигателя и генератора — Себастьян Шнайдер

Применение защиты генератора (часть 1) — д-р Ханс-Йоахим Херрманн

Применение защиты генератора (часть 2) — д-р Ханс-Йоахим Херрманн

Защита генератора SIPROTEC 7UM85 Благодаря своей модульной структуре, гибкости и мощному инженерному инструменту DIGSI 5 SIPROTEC 7UM85 предлагает ориентированные на будущее решения для защиты, управления, автоматизации, мониторинга и базового PQ. Для двигателей, работающих во взрывоопасных средах, SIPROTEC 7UM85 также доступен с сертификацией EN 60079-14 или Verband der Elektrotechnik, Elektronik und Informationstechnik 0165, часть 1 (ATEX)

Особенности

Основная функция:

• Типовые функции защиты генератора
• Сертификация для использования во взрывоопасных средах (EN 60079-14 или Verband der Elektrotechnik, Elektronik und Informationstechnik 0165, часть 1, ATEX)
• Сертификация SIL2 аппаратного и программного обеспечения для защиты генератора от обратной связи EN 61508

Входы и выходы:

5 стандартных вариантов с

• до 16 трансформаторов тока и
• 8 трансформаторов напряжения,
• от 7 до 15 бинарных входов,
• от 9 до 20 двоичных выходов
• 4 быстродействующих входа измерительных преобразователей (10 В или 20 мА)

Аппаратная гибкость:

• Гибко регулируемая и расширяемая структура количества входов/выходов в рамках модульной системы SIPROTEC 5; Можно добавить модули расширения 1/6, доступны с большим или маленьким дисплеем или без дисплея

Ширина корпуса:

• от 1/3 × 19 дюймов до 2 × 19 дюймов


Стандартно:

• Защитное покрытие

Функции

DIGSI 5 позволяет настраивать и комбинировать все функции по мере необходимости.

• Защита от короткого замыкания (максимальная токовая защита, защита от полного сопротивления, дифференциальная защита)
• Защита статора от замыканий на землю (90 % ненаправленная или направленная, 100 % с 3-й гармоникой, реальная 100 % защита с помехами напряжения 20 Гц)
• Защита ротора от замыканий на землю с различными методами измерения (контроль тока на землю или сопротивления заземления)
• Высокоточная защита от обратной мощности и универсальная защита по мощности
• Защита от недовозбуждения и перевозбуждения
• Защита от несимметричной нагрузки
• Защита от перегрузки и контроль температуры с помощью внешнего термометра сопротивления (например, с PT 100)
• Защита от асинхронного хода
• Защита ротора и статора от перегрузки с учетом холодного газа (температура охлаждающей жидкости)
• Защита от отключения силовой установки
• Защита от тока вала (в частности, в гидроэнергетике)
• Универсальная защита от перенапряжения и пониженного напряжения с различными методами измерения
• Защита от повышения и понижения частоты, защита от изменения частоты и контроль времени пребывания в полосе частот в качестве защиты турбины (защита от аномальных частот)
• Функции защиты для развязки сети (защита по напряжению и частоте, направленная защита от пониженного напряжения реактивной мощности (защита QU) и защита от скачков вектора)
• Защита от непреднамеренного включения для обнаружения неправильной активации автоматического выключателя
• Защита от отказа автоматического выключателя
• Переключение точка-волна
• Контроль повторного включения автоматического выключателя
• Функция одноканального параллельного подключения (синхронизация) с командами настройки скорости вращения (частоты) и напряжения
• Графический редактор логики для создания мощных функций автоматизации в устройстве
• Встроенный электрический разъем Ethernet RJ45 для DIGSI 5 и IEC 61850 (отчетность и GOOSE)
• До 4 съемных коммуникационных модулей, которые можно использовать для различных протоколов с резервированием (IEC 61850-8-1, IEC 61850-9-2 Client, IEC 60870-5-103, IEC 60870-5-104, Modbus TCP, последовательный DNP3 и TCP, PROFINET IO, резервирование PROFINET IO S2)
• Виртуальный совместное использование сети (IEEE 802. 1Q — VLAN)

• Надежная передача данных по протоколам резервирования PRP и HSR


• PQ-базовый: дисбаланс напряжения; изменения напряжения: перенапряжение, провал, прерывание; TDD, THD и

  Гармоники


• Расширенные функции кибербезопасности, такие как управление доступом на основе ролей (RBAC), протоколирование событий, связанных с безопасностью, подписанное микропрограммное обеспечение или доступ к сети с проверкой подлинности IEEE 802.1X
• Простой, быстрый и безопасный доступ к устройству через стандартный веб-браузер для отображать всю информацию и диагностические данные, а также векторные диаграммы, страницы однострочного и приборного дисплея
• Phasor Measurement Unit (PMU) для измеренных значений синхрофазора и протокола IEEE C37.118

• Синхронизация времени с использованием IEEE 1588

• Сбор рабочих измеряемых переменных и измеренных значений функции защиты для оценки системы, поддержки ввода в эксплуатацию и анализа неисправностей

• Функции защиты с отслеживанием частоты в широком диапазоне частот (от 10 Гц до 80 Гц) и возможность назначения функций защиты в одном устройстве различным группам отслеживания частоты.

• Мощная запись неисправностей (буфер для макс. времени записи 80 с при 8 кГц или 320 с при 2 кГц)

• Вспомогательные функции для простых испытаний и ввода в эксплуатацию

• Гибко регулируемая структура количества входов/выходов в рамках модульной системы SIPROTEC 5

Применение

• Защита генераторов на сборных шинах различной мощности, с направленной защитой статора от замыканий на землю.

• Защита генераторов в блочном соединении различной мощности (с использованием 100% замыкания на землю статора (20 Гц) с более крупными генераторами)

• Защита энергоблоков одним устройством на группу защиты. В варианте генератор-трансформатор в 7UM85
  реализована защита как генератора, так и трансформатора.

• В более сложных блоках электростанций (блочное соединение с генераторным выключателем и несколькими трансформаторами собственных нужд) используются дополнительные устройства
  SIPROTEC 5, – например, 7UT8x, 7SJ82 или 7SJ85 и 7SA, SD, SL86, на верхние напряжения стороны трансформатора генератора.

• Использование функций защиты двигателя и генератора (например, защита от недовозбуждения) для защиты синхронных двигателей.
• Сбор и запись данных о качестве электроэнергии в сетях среднего и подчиненного низкого напряжения.

Преимущества

• Безопасная и надежная автоматизация и управление вашими системами
• Целенаправленное и простое обращение с устройствами и программным обеспечением благодаря удобному дизайну
• Кибербезопасность в соответствии с требованиями NERC CIP и BDEW Whitepaper
• Высочайшая доступность даже в экстремальных условиях окружающей среды за счет «конформного покрытия» электронных плат

Информация

Получите самую свежую информацию Вы найдете интересные новости и информацию, которая всегда обновляется.

Реле напряжения при кручении | GE Energy Consulting

Энергетические системы могут включать в себя оборудование, способное взаимодействовать с крутильными колебаниями турбогенераторов на собственных частотах вала, в том числе возбуждающими или резонансными. Амплитуда этих вибраций может быть достаточно большой, чтобы вызвать кумулятивное усталостное повреждение компонентов вала турбогенератора. В ряде случаев эти неблагоприятные взаимодействия приводили к длительным или нарастающим крутильным колебаниям, вызывавшим серьезные повреждения (трещины и т. д.) роторов или муфт, что приводило к длительным простоям в ремонте этих агрегатов. Известное оборудование концерна включает:

• Последовательные конденсаторы в линиях передачи (SSR – субсинхронный резонанс)
• Преобразователи HVDC (SSTI, см. следующий раздел)
• Приводы больших промышленных двигателей (SSTI)
• Прочие электронные нагрузки относительно большой мощности
• Ближайшие сталелитейные заводы с дуговыми печами

С начала 1970-х годов компания GE стала пионером в анализе и устранении проблем с кручением и предложила реле защиты и контрольное оборудование для решения этих проблемных областей. Наши новейшие продукты для защиты от кручения основаны на обширном опыте GE и оснащены цифровыми процессорами, встроенным мониторингом и повышенной надежностью.

Реле напряжения при кручении (TSR) представляет собой цифровое защитное реле, предназначенное для непрерывного контроля валов турбогенератора на наличие крутильных колебаний и обеспечения отключения выходных контактов, когда усталость вала достигает заданного уровня. Также предусмотрен сбор данных о скручивании.

Первая модель TSR была представлена ​​в 1997 году как обновленная цифровая версия хорошо зарекомендовавшего себя реле GE SMF. Эти реле успешно применяются с 1970-х годов на многих турбогенераторах (в том числе на многих агрегатах сторонних производителей), подверженных риску повреждения при крутильных взаимодействиях.

Исследования по применению / экранирование

ТТР из-за последовательных конденсаторов — наиболее обычная ситуация, когда может потребоваться защита от кручения. Исследование SSR следует проводить, если добавляются последовательные конденсаторы линии передачи (фиксированные или TCSC), изменяется величина компенсации или если будут внесены другие изменения в систему (или вал), которые могут повлиять на воздействие SSR на турбогенератор. . В исследовании оценивается риск повреждения из-за SSR для нормальных и аварийных системных условий.

В зависимости от уровня риска может быть целесообразно добавить защиту от кручения (TSR). В некоторых случаях риск достаточно высок, чтобы оправдать избыточную защиту. Электронные преобразователи большой номинальной мощности рядом с турбогенераторами являются следующей наиболее распространенной ситуацией, когда может потребоваться защита от кручения. HVDC вызывает особую озабоченность из-за его обычно очень большой номинальной мощности.

Крупные приводы с регулируемой скоростью также могут представлять опасность, особенно когда небольшие турбогенераторы находятся поблизости или работают в изолированных условиях. В таких случаях следует провести скрининговое исследование субсинхронного торсионного взаимодействия (SSTI). Если скрининг определяет риск, может оказаться целесообразным проведение более детальных исследований, в том числе контрольных эффектов. В редких случаях воздействие SSR или SSTI может быть настолько сильным, что могут потребоваться активные демпфирующие фильтры или даже фильтры блокировки резонанса в дополнение к защите от кручения. Другие случаи, такие как близлежащие дуговые печи сталелитейного завода или высокоскоростное повторное включение, обычно имеют меньший риск. В таких случаях GE может определить необходимость исследования. Новые устройства, устанавливаемые в электрическом окружении, вызывающем озабоченность, также должны оцениваться на предмет риска.

Реле напряжения при кручении

GE TSR представляет собой шкаф, подходящий для релейного зала электростанции или другого помещения с разумно контролируемой средой. Типичные соединения:

Доступны версии TSR, которые могут защитить более одного турбогенератора для электростанций с комбинированным циклом или небольших установок. Для приложений, требующих дополнительного управления демпфированием возбуждения, доступен шкаф TSR/SEDC, который обеспечивает обе функции: выходной сигнал SEDC подключается к должным образом оборудованному статическому возбудителю.

Для большинства электростанций вероятность нестабильного кручения вала турбогенератора очень мала, даже для агрегатов, подвергающихся воздействию ТТР, преобразователей постоянного тока высокого напряжения или больших (относительно размера агрегата) электроприводов с регулируемой скоростью. Однако, если произойдет маловероятное событие кручения, последствия будут огромными. Одно событие может привести к серьезному повреждению агрегата, что приведет к большим затратам на ремонт и простою агрегата на много месяцев. Защита от кручения значительно снижает этот риск.

Машина, испытывающая сильное напряжение при кручении, не подает явных признаков. Операторы не видят, не слышат и не чувствуют ничего необычного, даже когда крутильные колебания вала достигают опасного уровня. Обычные системы защиты растений не защищают от крутильных колебаний.

Любая система защиты, которая может отключить турбогенератор, должна быть надежной. Он должен срабатывать при необходимости, а не срабатывать ложно. И неудачные срабатывания, и ложные срабатывания приводят к очень дорогостоящим последствиям. Реле напряжения при кручении (TSR) GE основано на простых и надежных принципах и реализовано с использованием высококачественных компонентов очень опытной командой. Входной сигнал является прямым измерением отклонения скорости вала (а не электрическими сигналами генератора, из которых следует вывести или предположить вибрацию вала). Окончательные решения об отключении контролируются диагностической логикой, реализованной в отдельном устройстве IED (универсальном реле GE Multilin, UR). Настройки рассчитываются инженерами GE на основе 40-летнего опыта работы с защитой от кручения. Обширные заводские испытания, включая обжиг, и ввод в эксплуатацию на месте инженером GE TSR гарантируют, что все в TSR работает должным образом.

Смягчение используется для облегчения работы за счет снижения риска. Однако в некоторых приложениях с риском взаимодействия при кручении были реализованы схемы смягчения последствий для «устранения» проблемы кручения. Например, несколько заводов имеют блокирующий фильтр SSR, несколько заводов имеют рабочие схемы «УЗВ», а некоторые агрегаты были оснащены «динамическими стабилизаторами» для дополнительного демпфирования при кручении. Но что, если эти системы выйдут из строя и средства смягчения будут потеряны? Или что, если кто-то непреднамеренно изменит оборудование для смягчения последствий, чтобы оно стало менее эффективным (или даже сделало что-то не так)?

В любом случае смягчение снижает вероятность повреждения при кручении, но не может полностью устранить риск. Реле защиты от кручения являются последним резервом, предотвращающим повреждение турбогенераторов независимо от того, какие обстоятельства приводят к высоким напряжениям при кручении.

Основное цифровое оборудование TSR такое же, как в системе возбуждения и управлении турбиной GE, а также в GE Multilin UR. Срок службы TSR и доступность запасных частей такие же, как и у других основных продуктов GE.

Опыт автопарка за последние ~20 лет показывает, что надежность цифрового TSR выдающаяся. Данные предоставляются по запросу во время котировки.

С 2007 года TSR включает расширенный встроенный мониторинг для сбора данных о значительных событиях кручения, а также диагностические данные для технического обслуживания. Данные о скручивании, полученные с помощью TSR, использовались для последующего расчета количества потерь после поездки из-за события SSR, а также для сопоставления с анализом исследования SSR на сетке.

Владельцы электростанций уже более 40 лет полагаются на инженеров GE в решении проблем крутильных колебаний. Инженеры GE спроектировали и построили первую аналоговую систему защиты от кручения SMF в начале 1970-х годов. Некоторые из этих реле, возможно, все еще находятся в эксплуатации сегодня, хотя многие из них уже заменены цифровыми TSR GE. В настоящее время в эксплуатации находится более 80 GE TSR. Наша команда экспертов по кручению предоставила и поддерживает все эти прошлые проекты. GE стремится предоставлять нашим клиентам услуги по защите от кручения и анализу сейчас и в будущем. Мы будем здесь, когда мы вам понадобимся.

Для получения дополнительной информации и/или ценового предложения для SSR, исследований SSTI ИЛИ защиты TSR, пожалуйста, свяжитесь с нами сегодня.

Предложения продуктов и услуг

Ресурсы

    БРОШЮРА

Приложения TSR

СКАЧАТЬ

Онлайн-курсы PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

Курсы. «

Рассел Бейли, стр. меня к новым источникам

информации. » Я многому научился, а их было

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»



Рой Пфлейдерер, П.Е.

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями аварии в Канзас

90

90

3 Hyatt».

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

Информативный и полезный

В моей работе. «

Уильям Сенкевич, P. E.

Флорида

«. You

— лучшие, которые я нашел. «

Рассел Смит, P.E.

Пенсильвания

» Я считаю, что это так, что это так. PDH, дав время на просмотр

материал». В действительности,

человек изучает больше

от неудач. »

Джон Скондры, P.E.

Pennsylvania

Pennsylvania

. учеба является эффективным

way of teaching.»





Jack Lundberg, P.E.

Wisconsin

«I am very impressed with the way you present the courses; т.е. разрешение

Студент для рассмотрения курса

Материал перед оплатой и

Получение викторины. »

Arvin Swanger, P. E.

9999

Arvin Swanger, P.E.

2

9000 2

Arvin Swanger, P.E.

999999

Virgin Swanger, P.E.

999999999999997973.0974

«Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился, и мне очень понравилось.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения ваших онлайн-курсов

.»

Уильям Валериоти, ЧП

Техас

«Этот материал во многом оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

обсуждаемых темах.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

New Jersey

»Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

Информативный, выгодный и экономичный.

Я высокая рекомендация IT 974 9000

Я высокая рекомендация. все инженеры».

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

не основаны на некоторых неясных Раздел

из законов, которые не применяют

до «нормальная» практика.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы вернуться к своему медицинскому прибору

организации.»0974

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

«Это был очень приятный опыт. 0974

использование. Большое спасибо. «

Патриция Адамс, P.E.

Канзас

» Отличный способ достижения непрерывного образования PE в рамках лицензиата.

Нью-Джерси

«Должен признаться, я действительно многому научился. Полезно распечатать викторину во время

просмотр текстового материала. I

also appreciated viewing the

actual cases provided.»

Jacquelyn Brooks, P.E.

Florida

«The document Common ADA Errors in Facilities Design is very useful. Тест

требовал исследований в документе

, но ответы были

всегда доступен.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за различные выборы

в инженерии дорожного движения, которые мне нужно

, чтобы удовлетворить требования

Сертификация PTOE.

Joseph GilRoy, P.E.

Joseph GilRoy, P.E. 9000 9000 2 .74

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр».





Ричард Роудс, ЧП

Мэриленд

«Защитное заземление многому меня научило. До сих пор все курсы, которые я посещал, были великолепны.



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

. »

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат единицы PDH

в любое время. Очень удобно». Я не имею много времени, у меня не так много

Время, чтобы исследовать, откуда до

.0974

«It was very informative and educational. Easy to understand with illustrations

and graphs; definitely makes it

easier  to absorb all the

теории».

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс в 9 лет.0974

Мой собственный темп во время моего Утренний

Коммутирование в метро

к работе.

Clifford Greenblatt, P.E.

3. загрузите документы и пройдите тест

. Я бы очень рекомендовал бы

вас всем нуждающимся

единицы CE. «

Mark Hardcastle, P.E.

Миссури

» Очень хороший выбор тем в многочисленных полях. , P.E.

Миссури

«Я заново выучил то, что забыл. Я также рад помочь финансово

на your promo email which

reduced the price

by 40%.»

Conrado Casem, P.E.

Tennessee

«Excellent course at a разумная цена. Я буду пользоваться вашими услугами в будущем».0973 «Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила штата Нью-Мексико

».



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

, когда потребуется дополнительная сертификация

.»



Томас Каппеллин, ЧП

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и

дали мне то, за что я заплатил — очень

ценю!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженеров».





Майк Зайдл, ЧП

Небраска

«Учебный курс был по разумной цене, материал был кратким и

хорошо организованным.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы подходили для уроков, а материал урока

является хорошим справочным материалом

для дизайна дерева. »



Брайан Адамс, ЧП

Миннесота

«Отлично, и мы смогли получить полезные рекомендации с помощью простого телефонного звонка».







Роберт Велнер, ЧП

Нью -Йорк

«У меня был отличный опыт работы с прибрежным строительством — проектирование

.



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

хорошо подготовлено. Мне нравится возможность загрузить учебный материал на

Обзор, где бы ни был и

ВСЕГДА ». Сохраняйте широкий выбор тем на выбор».







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

and comprehensive.»



Michael Tobin, P.E.

Arizona

«This is my second course and I liked what the course offered to me that

would help in моя линия

работы. Я обязательно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест. »





Алекс Млсна, ЧП

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

Использование в реальных жизненные ситуации ».

South Dakota Deringer, P.E.

South Dakota

999999999999999999999979

9000 9000

South Dakota

999999979 9000 9000

.

курс.»73 Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, затем вернуться

и пройти тест. Расписание .»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали процесс

простым.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт. Быстро нашел подходящий мне курс и закончил его

Один час PDH в

Один час. »

Стив Торкильдсон, P.E.

South Carolina

» I Likeded Tibled at Socke Docmument 9 «I Likeed. и пригодность, до

наличие для оплаты

материала.»

Richard Wymelenberg, P.E.0973 Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».







Дуглас Стаффорд, ЧП

Техас

«Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в

улучшении.»



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения сертификата

. »





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — это очень удобный способ доступа к информации по

многим различным техническим областям за пределами

Специальная специализация Без

.

MAG10x — универсальное реле защиты генератора/двигателя

Загрузка:
Брошюра MAG10x

Модель	Выберите опциюMAG100FA Защита от перегрузки по току, короткого замыкания и обратной мощности MAG100FB Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG104FA Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG104FB Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG100AFA Перегрузка по току, Защита от короткого замыкания и обратной мощностиMAG100AFB Защита от перегрузки по току, короткого замыкания и обратной мощностиMAG104AFA Защита от перегрузки по току, короткого замыкания и обратной мощностиMAG104AFB Защита от перегрузки по току, короткого замыкания и обратной мощностиMAG100EFA Защита от перегрузки по току, короткого замыкания и обратной мощности /ЗащитаMAG100EFB Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG104EFB Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG104EFB Защита от перегрузки по току, короткого замыкания и обратной мощности/ЗащитаMAG100CFA Перегрузка по току, кВт Защита от перегрузки и обратной мощности/ЗащитаMAG100CFB Перегрузка по току, кВт Перегрузка и обратная мощность Защита/защитаMAG104CFA Перегрузка по току, кВт Защита/защита от перегрузки и обратной мощностиMAG104CFB Перегрузка по току, кВт Защита/защита от перегрузки и обратной мощностиMAG100DFA 2 x Защита/защита от перегрузки по току и обратной мощностиMAG100DFBA 2 x Защита/защита от перегрузки по току и обратной мощностиMAG104DFA 2 x Перегрузка по току и Защита от обратного тока/защитаMAG104DFB 2 x Защита от перегрузки по току и защита от обратной мощности/защитаMAG102FA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG102FB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG106FA от перегрузки по току, Защита от короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG106FB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG102BFA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG102BFB Перегрузка по току, короткое замыкание и обратная мощность Гу с функцией раннего срабатывания PREDICTOR/ЗащитаMAG106BFA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/ЗащитаMAG106BFB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR/Защита
Доп. Поставка	Выберите вариант Дополнительный источник питания не требуется100–120 В переменного тока200–240 В переменного тока380–415 В переменного тока440–480 В переменного тока12–24 В постоянного тока48 В постоянного тока110 В постоянного тока
Контролируемое напряжение	Выберите вариант100-120В~200-240В~380-415В~440-480В~
ТТ входного тока	Choose an option50/1A100/1A125/1A150/1A200/1A250/1A300/1A400/1A500/1A600/1A750/1A800/1A1000/1A1200/1A1500/1A1600/1A2000/1A2500/1A3000/1A4000/1A50/5A100/5A125/5A150/
Диапазон	Выберите вариант Диапазон поставляемой мощности
Аналоговый выход 1	Выберите вариант 0-10 мА0-20 мА4-20 мА4-12-20 мА4-5,45-20 мА-10-0-+10 В постоянного тока-20-0-20 мА0-10 В постоянного тока
Аналоговый выход 2	Выберите вариант0-10 мА0-20 мА4-20 мА4-12-20 мА4-5,45-20 мА-10-0-+10 В постоянного тока-20-0-20 мА0-10 В постоянного токаОчистить

Артикул: Н/Д Категории: Защита по току, Защитное реле, Защита от обратной мощности, Защита от короткого замыкания Метки: MAG100, MAG100A, MAG100C, MAG100D, MAG100E, MAG102, MAG102B, MAG104, MAG104A, MAG104C, MAG104D, MAG104E, MAG106, MAG106B, MAG10x, Перегрузка по току, Реле обратной мощности, SELCOUSA, Реле короткого замыкания

• Описание
• Дополнительная информация

Описание

• Устройство «все в одном», объединяющее функции обратной мощности, перегрузки, перегрузки по току и короткого замыкания

• Функция раннего действия «Предиктор»

• Один общий сигнальный выход упрощает установку

• Функция «Pathfinder» (перегрузка по току и короткое замыкание)

• Один быстродействующий аналоговый выход (<50 мс)

• Дополнительный индикатор ведомого устройства
Применение
Защита генератора MAG10x с цифровым управлением объединяет защиту от обратной мощности (R/P), перегрузки (O/L), перегрузки по току (O/C) и защиты от короткого замыкания (S/C) в одном устройстве. Характеристики зависят от выбранной модели.

Доступно для 3-фазных 3-проводных (2W3) и 4-проводных (3W4) систем.

Обычно вспомогательное напряжение подается с контролируемого входа напряжения. Используйте понижающий трансформатор для входного напряжения выше 480 В переменного тока.

Работа реле зависит от выбранной модели. В каждом блоке доступны только три функции. Другие комбинации доступны по запросу.

Таймер отключения сбрасывается, если неисправность устранена во время обратного отсчета. Вход удаленного сброса тревоги. Фиксированный гистерезис предотвращает «дребезжание» реле.

Полнофункциональное управление при включении/выключении питания, с резервом 500 мс при отключении питания.

Уровни срабатывания и задержки, устанавливаемые пользователем. Цвет светодиодов указывает на состояние тревоги. Светодиоды мигают во время обратного отсчета.

Pathfinder  указывает фазу, вызывающую перегрузку по току или короткое замыкание, миганием соответствующего светодиода.

Измерение истинного среднеквадратичного значения тока, на которое не влияют искажения формы сигнала, обеспечивает точность (класс 1.0) измерения активной/реактивной мощности и максимальную защиту по току. Время обработки менее 50 мс.

Быстродействующий выходной сигнал в мА, пропорциональный диапазону FSD (А, В, Гц, кВт или кВАр).

Дополнительный подчиненный индикатор со шкалой и дисплеем состояния.

Устройство соответствует IEC60092-504 и соответствующим испытаниям на воздействие окружающей среды и электромагнитной совместимости, указанным в IEC60068/60092 и IEC61000/60533 соответственно, чтобы соответствовать требованиям основных классификационных обществ.

Нравится:

Нравится Загрузка…

Дополнительная информация

Вес	2 фунта
Размеры	7 × 7 × 7 дюймов
Модель	MAG100FA Защита от перегрузки по току, короткого замыкания и обратной мощности, MAG100FB Защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104FA Защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104FB Защита от перегрузки по току, короткого замыкания и обратной мощности Защита/защита, MAG100AFA Защита/защита от перегрузки по току, короткого замыкания и обратной мощности, MAG100AFB Защита/защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104AFA Защита/защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104AFB Перегрузка по току, короткое замыкание и Защита/защита от обратного тока, MAG100EFA Защита от перегрузки по току, короткого замыкания и обратной мощности, MAG100EFB Защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104EFA Защита/защита от перегрузки по току, короткого замыкания и обратной мощности, MAG104EFB Перегрузка по току, короткое замыкание Защита цепи и обратной мощности, MAG100CFA от перегрузки по току, кВт Защита от перегрузки и обратной мощности, MAG100CFB от перегрузки по току, кВт Защита/защита от перегрузки и обратной мощности, MAG104CFA Перегрузка по току, кВт Защита/защита от перегрузки и обратной мощности, MAG104CFB Перегрузка по току, кВт Защита/защита от перегрузки и обратной мощности, MAG100DFA 2 x Защита/защита от перегрузки по току и обратной мощности, MAG100DFBA 2 x Защита от перегрузки Защита/защита от перегрузки по току и обратной мощности, MAG104DFA 2 защиты/защиты от перегрузки по току и обратной мощности, MAG104DFB 2 защиты/защиты от перегрузки по току и обратной мощности, MAG102FA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG102FB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG106FA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG106FB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR функция/защита, MAG102BFA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG102BFB O ver Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG106BFA Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания/защитой PREDICTOR, MAG106BFB Защита от перегрузки по току, короткого замыкания и обратной мощности с функцией раннего срабатывания PREDICTOR /Защита
Доп. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
