Реле напряжения DigiTOP Vp-63A

Параметр	Значение
Номинальный ток активной нагрузки, А	63
Максимальный ток активной нагрузки, А	80
Измеряемое напряжение, В	~100-400, 50 (+/-1) Гц
Нижний предел отключения (программируется), В	120-200 (170)
Верхний предел отключения (программируется), В	210-270 (250)
Время отключения по верхнему пределу, сек	0,02
Время отключения по нижнему пределу, сек	0,02 (<120 В) / 1 (120-200 В)
Время задержки включения (программируется), сек	5-600 (15)
Погрешность вольтметра, % не более	1
Степень защиты прибора	IP20
Размер корпуса, модулей по 17,5 мм	3
Гарантия	24 мес.

Общее описание

Реле контроля напряжения VP-63A DigiTOP предназначено для защиты электрических нагрузок общей мощностью 63 А — до 14 кВт. Мощность долговременной активной нагрузки не более 12,5 кВт. Пиковые нагрузки до 20 кВА. Это самое мощное однофазное прямое цифровое реле напряжения в линейке V-Protector TM DigiTOP (встроенное коммутирующее реле — 80А). Защитное отключение более мощных нагрузок осуществляется внешними исполнительными устройствами (контакторами) с управлением от любого реле напряжения из существующей линейки.VP-63А — выбираем при установленных вводных пакетных выключателях от 40 до 63 А.

Назначение и основные характеристики

Электричество стало неотъемлемой частью нашей жизни. Однако электрический ток не всегда бывает «дружелюбным» по отношению к человеку и электротехнике.

Основную угрозу для бытовой техники представляют перепады напряжения в сети. Бытовая техника рассчитана на работу с напряжением 220В ± 10%. Действующее напряжение в сети колеблется от 150 до 280В.

К перепаду напряжения могут привести следующие причины:

изношенное состояние электрических трансформаторных подстанций, вводных устройств в здание, этажных электрощитовых и износ электропроводки
включение или отключение мощных электропотребителей
разрыв кабеля при выполнении земельных работ
сильный ветер, падение деревьев на провода, приводящие к обрыву «нулевого» провода или к попаданию «фазного» провода на «нулевой»
выполнение сварочных работ, если сварочный трансформатор подключен к фазе, от которой питается потребитель и т.д.

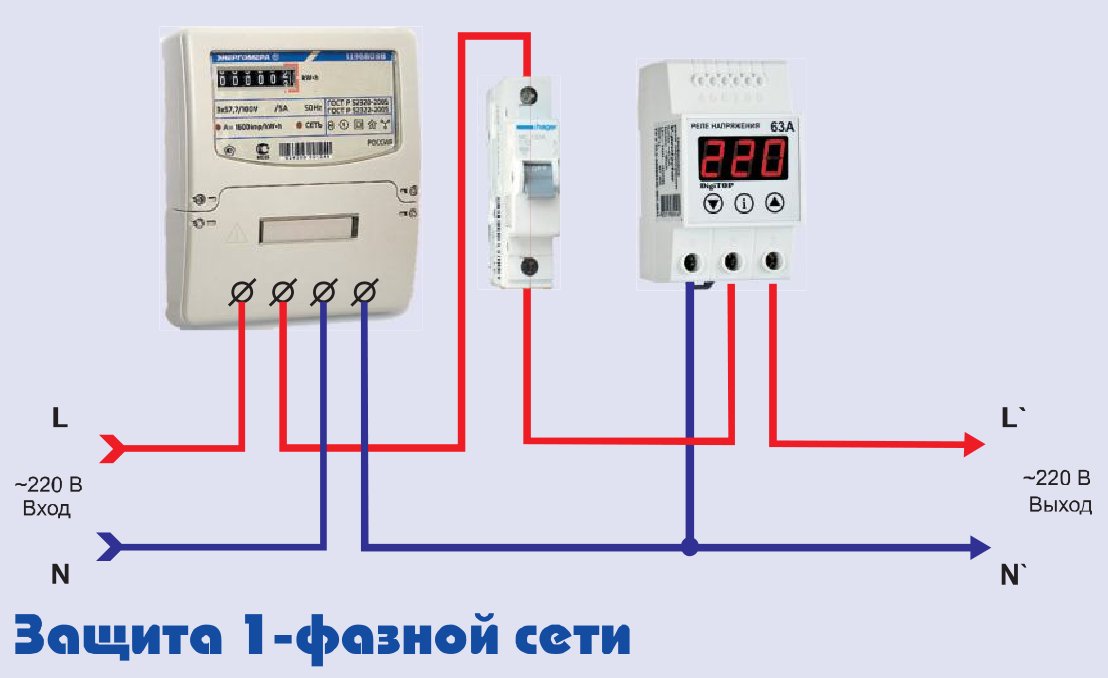

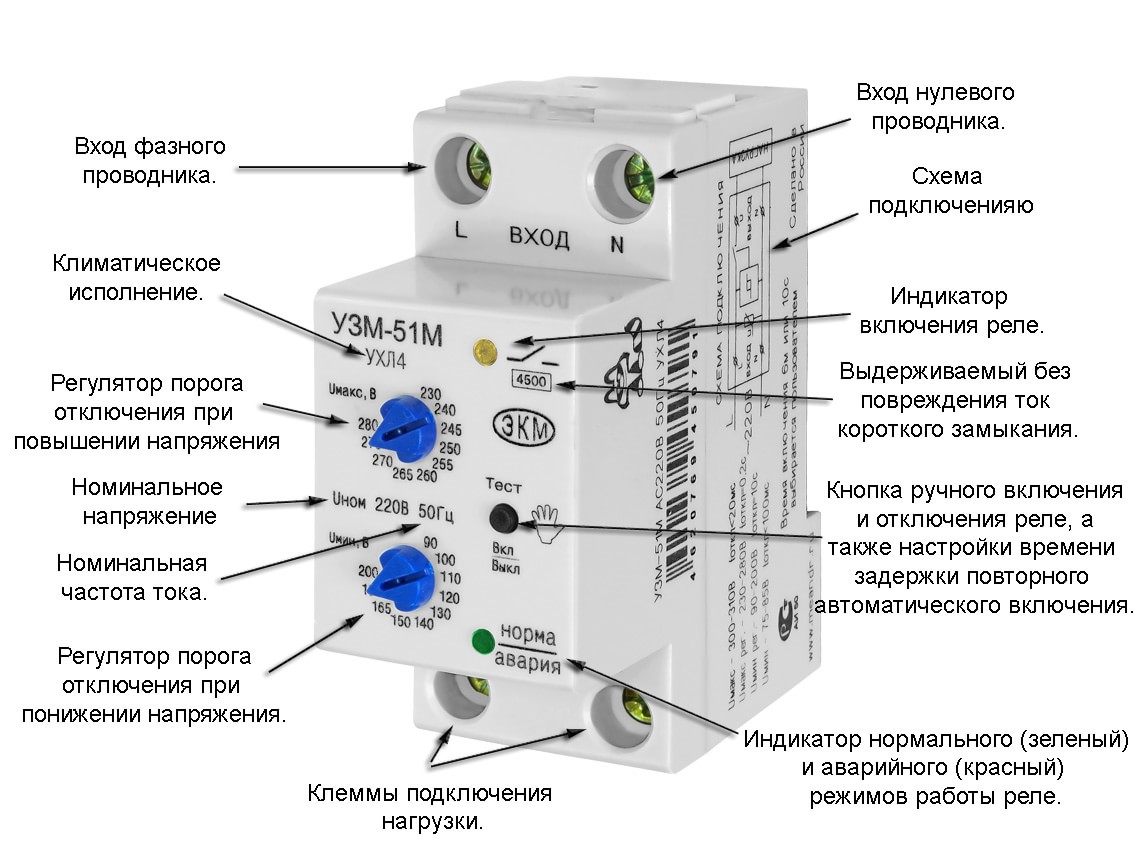

Мы практически не можем влиять на состояние электрических сетей, поэтому для защиты электрооборудования квартиры, офиса или дома от повышения или понижения напряжения, необходимо во входном щите (сразу после счетчика и вводных автоматов) установить реле напряжения.

Реле напряжения работает в режиме отсечки и не может корректировать величину питающего напряжения.

Реле напряжения управляется микроконтроллером, который анализирует напряжение в электросети и отображает на индикаторе текущее действующее значение напряжения. Коммутация нагрузки осуществляется электромагнитным реле. Пределы отключения и задержки времени устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти.

Параметры устанавливаемые пользователями:

нижний предел отключения (шаг 1B): 120-200B
верхний предел отключения (шаг 1B): 210-270B
время задержки включения (шаг 5 сек): 5-600сек

НОВАЯ серия V-protector

современный дизайн корпуса устройства
более надежные металлические зажимы «лифтового типа» вместо клеммных колодок винтового типа (кроме защит включаемых в розетку)
для защит, включаемых в розетку VP-10AS,VP-16AS, применены более надежная штыревая вилка с увеличенным сечением и более качественные усиленные контакты розетки защиты от перенапряжения
кнопка для просмотра значения напряжении, вызвавшего последнее срабатывание защиты
изменена маркировка, — на приборах указано номинальное значение тока, а не максимальное значение, как в предыдущей серии
сертификат соответствия ТС ЕАС, сертификат соответствия РСТ ГОСТ Р
современный дизайн, продвинутые технические решения
номинальный ток 10А, 16А, 20А, 32А, 40А, 50А, 63А
высокое качество и надежность
невысокая стоимость надежной защиты для Вашей бытовой техники

Технические параметры устройства

индицируемое напряжение: 50-400В
номинальный ток нагрузки:
- приборы на DIN-рейку 13-63 А
- приборы розеточные 5-13А
максимальный ток нагрузки:
- приборы на DIN-рейку 16-80А
- приборы розеточные 6-16А
время отключения по верхнему пределу: 0,02 сек
время отключения по нижнему пределу:
- не более 1 сек. в диапазоне 120-220В
- 0,02 сек. при напряжении меньше 120В
погрешность измерения: +1%

Гарантия: 24 мес.

Расчет мощности (тока нагрузки) для выбора реле напряжения

Чтобы выбрать номинал реле напряжения, необходимо расчитать суммарную потребляемую мощность всех одновременно подключенных потребителей.

Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инструкции по эксплуатации: Иногда потребляемая мощность имеете с напряжением питания и частотой сети указывается на задней стенке прибора или устройства.

Прирасчете потребляемой мощности, следует учитывать, так называемую, полную мощность.

Полная мощность — это вся мощность, потребляемая электроприбором. Она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда измеряется в ватгах (Вт), полная — в вольт-амперах (ВА).

Активная нагрузка. При этой нагрузке потребляемая энергия преобразуется в тепло или свет. У ламп накаливания, обогревателей, электроплит, утюгов и т. п. данная составляющая як :яется основной и единственной, т.е для них полная мощность равна активной. Например, для чайника 1500 Вт полная мощность равна 1500ВА.

Реактивные нагрузки. На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COSф. Для них полная мощность определяется путем деления указанной на них активной мощности в Вт на COSф. Для примера — мощность электродвигателя — 600 Вт, cosФ = 0,6, полная мощность 600/0,6 = 1000 ВА.

Зачем необходимо устанавливать реле напряжения?

Стоимость реле напряжения минимальна. Особенно по сравнению со стоимостью ремонта плазменного телевизора, домашнего кинотеатра, холодильника или с тральной машины.

Реле

: почему они выходят из строя?

При поиске и устранении неполадок вы, вероятно, слышали термин «реле» во время проверок. Реле — это одна из первых вещей, которую нужно проверить, когда в электрическом шкафу произошел сбой. Почему это так? Это просто — большинство реле имеют движущиеся части (за исключением полупроводниковых), чтобы обеспечить электрическое переключение с помощью катушки и набора контактов, и все, что движется механически, в конечном итоге выйдет из строя. Термин «реле» может обозначать множество компонентов систем вашего оборудования. Здесь мы рассмотрим некоторые из них и причины их отказа.

Реле электромеханического типа

Это один из самых распространенных и старых типов реле. Первоначально они были изобретены для усиления сигналов в телеграфных системах. В наши дни они используются в основном для обеспечения переключения в приложениях, где требуется использование небольшого напряжения для направления относительно большого количества тока. Существует много разных видов с бесконечным разнообразием или внутренней структурой, но основная анатомия — это катушка, пружина и арматура, которая замыкает и размыкает набор контактов. Большинство типов сбоев, которые мы наблюдаем, связаны с контактами.

Если механизм не обеспечивает полного контакта или подвергается нагрузке из-за более высокого пускового тока, может произойти накопление нагара из-за чрезмерного искрения. Иногда реле сконструировано таким образом, что можно снять крышку и очистить контакты, а в других случаях можно приложить небольшое напряжение, чтобы «выбить» нагар. Если эти методы не решают проблему, скорее всего, реле необходимо заменить.

Твердотельные реле

Этот тип реле существует относительно недавно. Твердотельное реле обычно намного меньше механического типа, поскольку оно не использует катушку и механический механизм для управления переключением. Вместо этого на внутренний датчик подается ток, который запускает полупроводник для выполнения действия переключения. Твердотельные реле считаются несколько более надежными, чем механические, однако они по-прежнему подвержены тем же режимам старения, перегрева и износа, что и большинство электронных устройств.

Контакторы

Контактор представляет собой более крупный и прочный тип реле, рассчитанный на то, чтобы выдерживать большие токи. Этот тип реле широко используется в управлении двигателем, иногда как автономное устройство, а иногда как компонент более крупной системы управления двигателем. Основной проблемой, связанной с контакторами, являются чрезмерные напряжения и выбросы, превышающие проектные. Другие факторы, такие как ущерб окружающей среде от коррозии и тепла, или механические проблемы, такие как вибрация, могут способствовать их отказу.

Если у вас возникли проблемы с ремонтом из-за отказа реле, обязательно посетите нас в Интернете по адресу gesrepair.com или позвоните нам по телефону 1-877-249-1701, чтобы узнать больше о наших услугах. Мы с гордостью предлагаем полный ремонт и техническое обслуживание всех типов промышленной электроники, серводвигателей, двигателей переменного и постоянного тока, гидравлики и пневматики. Подпишитесь на нашу страницу YouTube и нажмите «Нравится» на Facebook! Спасибо!

Что вызывает необычные звуки при использовании реле?

ID： FAQE10092E

обновление: 1 октября 2021 г.

Ответить

Возможные причины различаются для реле переменного тока и реле постоянного тока. Для получения подробной информации см. Объяснение.

Пояснение

Типичные причины

Меры по устранению

Может потребоваться замена.
Рассмотрим схему двухполупериодного выпрямителя с диодом и реле катушки постоянного тока.
Подайте номинальное напряжение реле.

Примечание

Неисправность внутренней экранирующей катушки реле
Обычно реле работы переменного тока оснащены экранирующей катушкой для предотвращения биения. Однако, если небольшое количество постороннего предмета (например, пыли) попадет на поверхность захвата железного сердечника и куска железа, баланс поверхности захвата будет нарушен, что вызовет биение.
Используется высокочастотный источник питания, такой как источник питания инвертора
Если реле приводится в действие источником питания с высокой частотой, потери в стали в магнитных путях, таких как железные сердечники, железные детали и ярма, увеличатся, а температура повысится ненормально. Затеняющие катушки оптимальны для частот от 50 до 60 Гц, но их характеристики могут меняться в зависимости от высокочастотных компонентов, вызывающих биения.
Низкое приложенное напряжение (только катушка переменного тока)
В случае катушек переменного тока биения генерируются при низком приложенном напряжении. Это связано с тем, что переменный ток пульсирует, и существует точка, в которой напряжение становится равным 0 (нулю) синхронно с частотой сети.
При постепенном увеличении напряжения, подаваемого на катушку реле, возникают биения (вибрация) вблизи рабочего напряжения.
Питание переменного тока подается на реле катушки постоянного тока

Поскольку катушка постоянного тока не имеет экранирующей катушки, она вызывает биения при изменении напряжения переменного тока.
Кроме того, даже если переменный ток полностью выпрямлен и используется как постоянный, это может вызвать биение, если коэффициент пульсации высок.
Катушка переменного тока имеет канавку на поверхности магнитного полюса железного сердечника, а на одной стороне поверхности магнитного полюса установлена затеняющая катушка. Затеняющие катушки, также называемые медными кольцами, могут сдвигать фазу между силой притяжения из-за магнитного потока, протекающего через незатененный железный сердечник, и силой притяжения из-за магнитного потока, протекающего через экранированный железный сердечник. С этой комбинированной силой притяжения, даже в переменном токе, где напряжение падает до нуля синхронно с частотой источника питания, биения не возникнут, пока подается правильное напряжение катушки.

(При подаче питания постоянного тока на реле катушки переменного тока биение отсутствует. Однако ток катушки увеличивается.)
Реле управления пропаданием выходного импульса с выходом ИС (компаратор)
Ширина смещения требуется для ИС (компараторов), которые определяют температуру и выводят на основе сравнения с заданной температурой.
