Серийное производство автомобилей ВАЗ 2110 стартовало еще в 1995 году. При разработке и конструировании автомобиля была взята основа модели ВАЗ 2109, но с глубокой модернизацией практически всех узлов. С годами «десятка» постоянно совершенствовалась. Уже в 2003 году она получила дополнительный элемент блока предохранителей – реле стартера. Элемент представляет собой важную конструктивную деталь электроцепи автомобиля, который отвечает за работу стартера. Но далеко не каждый владелец ВАЗ 2110 знает для чего нужно и где находится данное устройство?
Содержание:
- 1 Что такое реле стартера ВАЗ 2110?
- 1.1 Принцип действия
- 1.2 Назначение реле стартера
- 2 Где находится реле стартера ВАЗ 2110?
- 2.1 Наиболее распространенные поломки реле стартера ВАЗ 2110
- 3 Реле стартера ВАЗ 2110, 2111 и 2112
- 3.1 Расположение реле и предохранителей в блоке ВАЗ 2110, 2111, 2112
- 3.
2 Как заменить реле стартера?
- 4 Где находится модуль зажигания ВАЗ 2110
2 Как заменить реле стартера?Что такое реле стартера ВАЗ 2110?
Многие автолюбители в разговоре о реле стартера путают его с втягивающим реле, которое непосредственно установлено на стартере. В действительности, суть их работы абсолютно разная. Втягивающее – это электромагнит, который при включении зажигания выбрасывает шестерню бендикса к венцу маховика. После запуска двигателя это же реле обеспечивает возвращение шестерни в исходное положение. Работа втягивающего позволяет существенно снизить износ стартера, тем самым увеличивая срок его эксплуатации.
Что касается реле стартера – то это совершенно иной элемент, с другим назначением и конструкцией. Данное реле является частью цепи питания стартера. Его задача, в зависимости от количества оборотов коленвала размыкать и замыкать электрическую цепь.
Принцип действия
В момент поворота ключа в зажигании для включения стартера, изначально активизируется контроллер от которого питание поступает на реле.
Получая импульс, оно включается и передает напряжение на сам стартер. Осуществляется выброс бендикса и вращение маховика. Все это возможно при условии, если количество оборотов коленвала не превышает 500 об/м. В ситуации, когда на протяжении 20 секунд число оборотов не превысило показатель в 500, реле стартера автоматически размыкает электрическую цепь, тем самым выключая стартер.
В случае, когда за отведенные 20 секунд обороты стали выше 500 в минуту – двигатель запустился, то реле размыкается и отключает стартер автоматически. Данный алгоритм не позволяет случайно включить стартер на уже работающем двигателе.
Назначение реле стартера
С установкой этого элемента в ВАЗ 2110, специалистам удалось повысить надежность автомобиля и срок его эксплуатации. Наличие реле позволило решить следующие задачи:
- Снижение нагрузки на контактную группу замка зажигания. В случае поломки первым выйдет из строя именно реле, которое дешевле и проще менять, чем замок.
- Предотвращение случайного включения стартера на уже работающем двигателе.
- При случайном залипании контактов в замке зажигания, реле автоматически выключит систему через 20 секунд или после запуска двигателя.
- Увеличение срока эксплуатации контактной группы замка и самого стартера.
Некоторые владельцы «Жигулей» устанавливают данный прибор на автомобили, где он не был предусмотрен изначально производителем.
Где находится реле стартера ВАЗ 2110?
Чаще всего владельцы автомобиля этой модели ищут реле непосредственно на стартере. Но это ошибка, поскольку оно установлено в общем блоке предохранителей и реле. Где именно находится блок известно опытным автоэкспертам – слева от руля в низу панели. Он довольно легко открывается и дает доступ до всех реле и предохранителей.
Для наглядности на фотографии выше, на реле стартера указывает стрелочка.Проверить работоспособность реле стартера довольно просто. Достаточно покрутить двигатель без искры. Если после 20 секунд работы, стартер не отключиться – реле не работает. Если отсекает, то все в порядке.
Данную диагностику можно провести собственными силами.
Наиболее распространенные поломки реле стартера ВАЗ 2110
В процессе эксплуатации данный прибор так же может выйти из строя. Наиболее распространенные причины:
- Окисление элементов соединения и проводов. Довольно часто достаточно провести очистку контактов или замену проводов.
- Разрыв сети питания. В этом случае – реле под замену.
- Плохое срабатывание стартера. Чаще всего виной втягивающее.
Реле стартера ВАЗ 2110, 2111 и 2112
Вышеуказанные модели практически ничем не отличаются от «десятки» по расположению предохранителей и реле. Единственно отличие, в зависимости от поколения, может отличаться количество деталей. При этом монтажный блок все так же установлен слева от руля, внизу панели приборов. Для его открытия достаточно нажать на защелку.
Расположение реле и предохранителей в блоке ВАЗ 2110, 2111, 2112
За все время модификаций, количество реле увеличилось от 6 штук до 8.
Распишем, какое реле за что отвечает.
Таблица 1 – Маркировка реле
| Номер реле с маркировкой К | Действие |
| 1 | Осуществляет контроль работоспособности ламп |
| 2 | Отвечает за очиститель лобового стекла |
| 3 | Аварийный сигнал и повороты |
| 4 | Ближний свет |
| 5 | Дальний свет |
| 6 | Дополнительное реле |
| 7 | Отвечает за обогрев заднего стекла |
| 8 | Противотуманные фары |
| F1-F20 | Комплекс плавких предохранителей |
Первые модели «десяток» имели только 6 реле, но дополнительные модификации транспортного средства привели к их увеличению до 8 штук. Идентичный блок установлен на 11-й и 12-й модели. Возможно небольшое отличие в расположении предохранителей и реле.
Как заменить реле стартера?
При выходе из строя элемента электросети автомобиля – требуется его замена.
С данной задачей можно справиться своими силами. Прежде чем, вытащить неисправное реле из блока, важно отключить на аккумуляторе минусовую клемму.
Где находится модуль зажигания ВАЗ 2110
Еще одним важным элементов системы запуска автомобиля является модуль зажигания, он же главное реле. В отличие от реле стартера он установлен не в основном, а в дополнительном блоке. Его нужно искать слева от ног переднего пассажира. Бок скрыт пластиковой накладкой, которая крепиться на двух саморезах. Чтобы добраться до модуля зажигания необходимо демонтировать пластиковую крышку, после чего можно увидеть, аналогичный элемент, который указан на изображении ниже.
Для пояснения уточним, какое реле за что отвечает:
- Предохранитель модуля зажигания.
- Предохранитель датчика подогрева, скорости, расхода воздуха и клапана продувки адсорбера.
- Предохранитель бензонасоса
- Реле электровентилятора системы охлаждения.
- Реле бензонасоса.
- Главное реле зажигания.
Главная задача модуля зажигания – передача электрического питания на мотор стартера. За счет работы данного элемента повышается надежность всей системы запуска силового агрегата. Скачки напряжения также берет на себя реле, что позволяет сохранить работоспособность других деталей.
Видео:
Рубрики Предохранители и релеВажно! Категорически запрещено устанавливать другое реле, даже с идентичным расположением контактов. Важно, чтобы маркировка запчасти соответствовала обозначениям на старой детали.
принцип действия, неисправности и замена
Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель.
Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.
Реле зажигания ваз 2114
Содержание
- Принцип действия
- Признаки неисправности реле
- Как поменять реле зажигания
Принцип действия
Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.
Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).
Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.
Расположение реле зажигания ваз 2114
Признаки неисправности реле
Верными признаками того, что реле вышло из строя, могут являться:
- перебои в работе вентилятора печки;
- проблемы с включением стеклоочистителей и обогрева стекол;
- отказы при запуске двигателя.
Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.
В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.
Реле зажигания ваз 2114 под защитным кожухом
Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.
Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.
Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

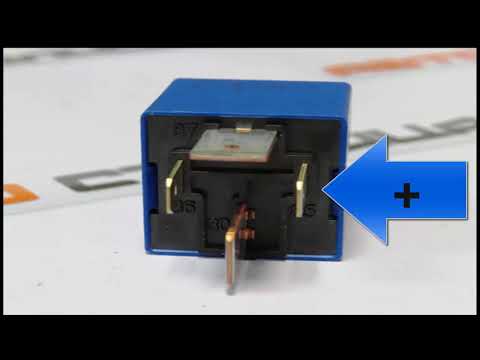

Контакты реле зажигания
Как поменять реле зажигания
Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.
Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:
- ключ на 10;
- крестовая отвертка;
- шлицевая отвертка с тонким узким лезвием.
Сама замена реле выполняется в следующем порядке:
- Отключить минусовую клемму от аккумуляторной батареи.
- Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
- Демонтировать кожух.
- Аккуратно отключить старое реле от колодки с проводами.
- Подключить новое реле к колодке.
- Установить на место защитный кожух и зафиксировать его.
Реле зажигания в электросхеме
Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться.
Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.
Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.
Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.
Реле зажигания
Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.
Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.
