Ремень безопасности трехточечный: ТРЕХТОЧЕЧНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ VOLVO – СОТНИ ТЫСЯЧ СПАСЕННЫХ ЖИЗНЕЙ

Содержание

ТРЕХТОЧЕЧНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ VOLVO – СОТНИ ТЫСЯЧ СПАСЕННЫХ ЖИЗНЕЙ

ТРЕХТОЧЕЧНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ VOLVO -

СОТНИ ТЫСЯЧ СПАСЕННЫХ ЖИЗНЕЙ





Немногим людям удалось спасти столько человеческих жизней, сколько спас Нильс Болин (Nils Bohlin) - инженер Volvo, который изобрел в 1959 году V-образный трехточечный ремень безопасности. Это было уникальное изобретение и по сей день является самым эффективным средством защиты в случае столкновения.



Начиная с 60-х годов, ремень безопасности Болина спас сотни тысяч человеческих жизней и предотвратил (или снизил) последствия травм для многих миллионов людей, ставших участниками ДТП. Трехточечный ремень безопасности является одним из самых важных устройств безопасности, разработанных в автомобильной промышленности за всю ее 120-летнюю историю. Эффективность изобретения Болина подтверждена Патентным бюро Германии, которое внесло ремень безопасности в список восьми патентов, имеющих самую высокую значимость для человечества за столетний период с 1885 по 1985. Имя Болина стоит в одном ряду с такими изобретателями, как Бенц, Эдисон и Дизель.



От разработки авиационных катапультирующихся сидений к автомобилям

Volvo



Инженер Нильс Болин родился в 1920 году в городе Херносанд (Швеция). Он начал свою профессиональную деятельность в 1942 году в компании Svenska Aeroplan Aktiebolaget (SAAB) в должности авиационного инженера. В 1955 году он отвечал за разработку катапультирующихся сидений и систем безопасности для пилотов. Однако Болин стремился к большему: он хотел создать новую систему для защиты человека в случае резкого замедления движения. И вскоре у него появилась возможность реализовать свои идеи. В 1958 году президент Volvo Гуннар Энгеллау (Gunnar Engellau) принял Нильса Болина на должность инженера по системам безопасности Volvo.



Двухточечный ремень безопасности - недостаточная защита



Во второй половине 50-х годов в Volvo были разработаны несколько решений безопасности: складывающаяся колонка рулевого колеса, мягкое покрытие панели управления и крепления для диагонально располагающегося двухточечного ремня безопасности для водителя и пассажира на переднем сиденье. В случае столкновения они были призваны снизить вероятность удара  водителя и пассажира об элементы салона автомобиля.



Автомобили Volvo выпускались со стандартными креплениями для двухточечных ремней безопасности на передних сиденьях еще в 1957 году, однако так называемый "диагональный ремень" все же не выполнял той функции обеспечения безопасности, к которой стремилась компания Volvo. Это объяснялось тем, что застежка ремня находилась на уровне грудной клетки человека, и в случае столкновения  она могла серьезно навредить. У президента Volvo Энгеллау был личный опыт потери близких людей в ДТП: родственник Энгеллау погиб в автокатастрофе, причем среди факторов, повлекших смерть, оказались и недостатки в конструкции двухточечного ремня безопасности.



Решение Болина: просто и безупречно



Болин понял, что в момент передвижения верхняя и нижняя части тела водителя и пассажиров должны надежно фиксироваться. Один ремень должен проходить по грудной клетке, а другой - находиться на уровне бедер. Сложность задачи заключалась в том, что для быстроты и удобства ремень нужно было пристегивать одной рукой.



В 1958 году Нильс Болин подал патент на регистрацию трехточечного ремня безопасности. В конструкции своего изобретения Болин реализовал четыре золотых правила, которые он считал наиболее важными для обеспечения безопасности в автомобиле. Ремень включал две части - одна на уровне бедер, другая удерживала верхнюю часть тела. Верхняя часть ремня проходила на уровне таза и грудной клетки. Крепился ремень в нижней части возле сиденья. Ремень безопасности располагался в форме буквы "V", направленной вниз к полу автомобиля. Помимо этого, ремень оставался закрепленным и не перемещался под нагрузками.



В этом заключалось главное отличие V-образного ремня безопасности Болина по сравнению с конструкцией предыдущего Y-образного ремня, разработанного Грисуолдом (Griswold). В действительности ремень Болина был не просто инновационным решением, но и представлял собой геометрическое совершенство. Вскоре трехточечный ремень безопасности стал применяться во всем мире, поскольку Volvo сделала патент Болина доступным для всех авто производителей.



Компания Volvo первой устанавливает трехточечный ремень безопасности в качестве стандартного оснащения автомобиля



В 1959 году запатентованный трехточечный ремень безопасности был установлен на моделях Volvo Amazon (120) и PV 544, поставляемых на рынки Скандинавии. Компания Volvo стала первым автопроизводителем в мире, которая предложила  свои автомобили с ремнями безопасности в стандартном оснащении. Однако поскольку двухточечный ремень безопасности обеспечивал недостаточную защиту и был непопулярен среди водителей и пассажиров, новый трехточечный ремень безопасности сначала также не получил должного одобрения. Несмотря на легкое и удобное использование, а также эффективную защиту в случае столкновения, новый ремень безопасности воспринимался водителями с определенной долей скептицизма.



Прежде, чем трехточечные ремни стали устанавливаться на автомобилях Volvo, поставляемых по всему миру, Volvo подвергла проверке все модели ремней безопасности. Были проведены испытания с использованием стендов на салазках и пробные краш-тесты. Результаты были очевидными: трехточечный ремень Volvo обеспечивал наилучший уровень защиты людей в автомобиле. Основываясь на полученных результатах испытаний, в 1963 году Volvo предложила свои автомобили с трехточечными ремнями безопасности на рынке США, а также в некоторых других странах, где такие ремни еще не применялись. К этому времени все автомобили Volvo оборудовались трехточечными ремнями безопасности для передних сидений.



Ремень безопасности также необходим на задних сиденьях



Вскоре в Volvo осознали, что для пассажиров на задних сиденьях также необходимо предусмотреть надежные системы безопасности. Поэтому в компании стали разрабатывать ремни безопасности для пассажиров на задних сиденьях. Автомобили Volvo оборудовались креплениями для ремней безопасности на задних сиденьях уже в 1958, однако лишь в 1967 году Volvo удалось убедить покупателей автомобилей в необходимости использовать ремни безопасности на задних сиденьях.



Прежде люди были убеждены, что задние сиденья автомобиля сами по себе уже являются защитой на случай столкновения: существовало расхожее мнение, что основной опасности подвергались люди на передних сиденьях. Мало кто обращал внимание на тот факт, что в ходе столкновения пассажиров на задних сиденьях резко бросает вперед, и они не только рискуют получить  серьезные травмы, но и причинить травмы водителю и пассажиру на переднем сиденье. Сегодня использование ремней безопасности на задних сиденьях обусловлено законодательством, и во многих странах это уже воспринимается как необходимое условие для езды в автомобиле.



Нильс Болин - вся жизнь посвящена разработке систем безопасности



Во время работы в компании Volvo инженер Болин возглавил работы по развитию систем, обеспечивающих максимальную защиту водителя и пассажиров в автомобилях Volvo. Он быстро осознал необходимость разработки системы защиты на случай удара сбоку. Еще в 70-х годах Болин начал работы по созданию различных технических решений, в результате которых сегодня в Volvo применяется известная запатентованная Система защиты от боковых ударов (SIPS). Volvo одной из первых среди автомобильных компаний мира предложила эту систему в своих автомобилях.



Нильс Болин ушел на пенсию в 1985 году, но он продолжал консультировать специалистов Volvo по разным вопросам, имевшим отношение к развитию систем безопасности. Нильс Болин скончался в 2002 году в возрасте 82 лет.



Один из самых важных изобретателей автомобильной отрасли



Нильс Болин получил мировое признание за свою работу и за создание трехточечного ремня безопасности. Многие люди, осознав, что изобретение Болина спасло им жизнь, приезжали к нему, чтобы лично высказать слова благодарности. Ниже приводятся награды, которые были присуждены Нильсу Болину и его изобретению - трехточечному ремню безопасности:



1956 Грант для проведения исследований в области авиационной медицины в США, Шведский Союз служащих и технических специалистов



1965 Приз за лучший компонент автомобиля, способствующий повышению продаж в 1964 (сиденье Volvo), Ассоциация дилеров Volvo



1975 Награда/медаль имени Ральфа Х. Исбранда за лучший технический доклад, Общество инженеров автомобильной промышленности и транспорта США (SAE)



1977 Диплом, удостоверяющий ведущие достижения Болина в разработке систем безопасности для автомобилей Volvo, Международная медицинская ассоциация по ДТП и безопасности движения (6-я международная конференция)



1979 Награда в области безопасности за особые достижения в разработке инженерных решений, Национальное управление по безопасности движения автотранспорта (NHTSA), США (конференция в Париже)



1985 Патент Болина на ремень безопасности вошел в список восьми патентов, сыгравших наиболее важную роль в жизни человечества за последнее столетие (Бенц, Эдисон, Дизель), Патентное бюро Германии (ФРГ)



1985 Награда за особые достижения, Национальное управление по безопасности движения автотранспорта (NHTSA), США (конференция в Оксфорде)



1989 Имя Нильса Болина было занесено в Галерею Славы изобретателей систем безопасности и защиты здоровья, США



1992 Награда в области безопасности, Вторая всемирная конференция по безопасности движения, Нью-Йорк (США)



1995

 Золотая медаль Королевской Шведской Академии Инженерных Наук



1999 Имя Нильса Болина было занесено в Галерею Славы автомобильной промышленности



2002 Имя Нильса Болина было занесено в Национальную галерею славы изобретателей



Опубликованная в данном пресс-релизе и на медиа сайте Volvo Cars информация может быть изменена в любое время без предварительного уведомления или обязательств. Пожалуйста, для получения наиболее свежей и достоверной для российского рынка информации обращайтесь в пресс-службу Volvo Cars в России.

Трехточечному ремню безопасности от Volvo исполняется 60 лет | Volvo Trucks

По словам директора по дорожной безопасности Volvo Trucks Анны Вриге-Берлинг, до сих пор не существует системы, которая бы приблизилась к трехточечному ремню безопасности с точки зрения количества спасенных жизней в дорожно-транспортных происшествиях.

К сожалению, по-прежнему многие водители пренебрегают этой простой процедурой и ставят под угрозу и свои жизни, и жизни пассажиров. Так, согласно отчету Volvo Trucks о последствиях ДТП за 2017 год, примерно половина водителей грузовых автомобилей, погибших в авариях, имели значительный шанс остаться в живых, будь они пристегнуты ремнем безопасности.



«Мы имеем дело с распространенным заблуждением насчет того, что в грузовом автомобиле водитель чувствует себя защищенным и без ремня безопасности, поскольку это транспортное средство само по себе больше остальных участников дорожного движения. Между тем, в случае опрокидывания грузовика, именно пристегнутый ремень безопасности является основной гарантией того, что водителя не зажмет между дорогой и кабиной»,  – говорит Анна Вриге-Беринг.

Стретегия нулевой смертности на дорогах Vision Zero

Volvo Trucks  придерживается взятых на себя обязательств по реализации стратегии нулевой смертности на дорогах, согласно которой производители грузовых автомобилей, водители, проектировщики дорожной инфраструктуры и ведомства, ответственные за транспортную безопасность, должны прилагать скоординированные усилия для сведения ДТП со смертельными исходами к нулевым значениям.

«На протяжении 50 лет в Volvo Trucks работает команда по расследованию причин ДТП (Accident Research Team, ART). За эти годы мы накопили колоссальный опыт и на его основании внедрели множество систем активной и пассивной безопасности в современный модельный ряд грузовых автомобилей Volvo.

Мы также открыто делимся результатами исследований ART со всеми заинтересованными сторонами во всем мире с тем, чтобы сделать транспортную инфраструктуру современнее и безопаснее», – отметила Анна Вриге-Беринг.

Ремни безопасности на все виды транспорта

Ремни безопасности

Наиболее простое средство пассивной безопасности, способное предотвратить тяжелые последствия ДТП – это обычный ремень безопасности. В момент столкновения автомобиля с препятствием ремень надежно фиксирует водителя и пассажиров в безопасном положении, не позволяя по инерции сдвинуться с кресла вперед или вбок, получив травмы от удара о детали интерьера или же вообще вылететь из автомобиля через оконные проемы. Современный автомобиль немыслим без них, однако трудно поверить, что еще в 50-х годах 20 века большинство автопроизводителей выпускали машины совсем без них.

Несмотря на то, что первые конструкции ремней безопасности появились еще в конце 19 века, массово их стали устанавливать только в 60-х годах, следуя примеру известного шведского автопроизводителя Volvo. Всего через десятилетие передние ремни безопасности стали практически обязательным атрибутом легкового автомобиля, а еще через несколько лет их применение было признано обязательным.

В первых, самых простых конструкциях ремней применялся так называемый «двухточечный» принцип крепления. Конструкция представляла собой просто короткий ремень, который одной стороной стационарно крепился у основания сиденья, а другой с помощью фиксатора защелкивался с противоположной стороны сиденья. Существовало несколько разновидностей двухточечных ремней: поясные, бедренные и плечевые. Наиболее распространенной схемой считался поясной двухточечный ремень, который до последнего времени часто встречался на задних сиденьях даже относительно современных автомобилей. Двухточечный ремень безопасности предотвращает вылет водителя или пассажира через окна, однако не способен предотвратить их травмы от удара о внутренние детали интерьера.

Общепринятым стандартом в наше время является «трехточечный» ремень безопасности. Это достаточно простая конструкция, совмещающая в себе поясной и плечевой ремни; замок ремня безопасности фиксируется у пояса водителя или пассажира. При этом используется единый отрезок ремня. Помимо надежной фиксации на сиденье, в случае аварии трехточечный ремень распределяет ударную нагрузку на большую площадь грудной клетки, плеч и бедер, снижая вероятность травм. Сейчас подавляющее большинство автомобилей имеют трехточечные ремни безопасности, при этом устанавливаются задние ремни безопасности, ремни на грузовики, автобусы и прочие транспортные средства.

Ремень безопасности ВАЗ и прочих отечественных производителей может различаться еще одним конструктивным решением. Большинство моделей получают на заводе инерционные ремни. После отстегивания они втягиваются внутрь стоек кузова, к которым они прикреплены. Статические ремни (неинерционные) после снятия просто лежат на сиденье. Их длину следует настраивать каждому новому пользователю таким образом, чтобы между ремнем и грудной клеткой могла пройти ладонь. Некоторые автопроизводители также устанавливают на ремнях специальный преднатяжитель. В случае аварии это устройство мгновенно регулирует силу натяжения ремня, выбирая свободный ход ремня и обеспечивая надежную фиксацию.

Современная промышленность выпускает ремни безопасности для автобусов, маршруток, легковых автомобилей, грузовых автомобилей, которые могут быть установлены в случае ремонта транспортного средства. Ремни безопасности купить можно также для автомобилей, в конструкции которых они изначально не были предусмотрены. Благодаря массовому производству и унификации цены на такие универсальные конструкции вполне доступны.

Ремень безопасности трехточечный


Трехточечные ремни безопасности: история изобретения и конструкция

Трехточечные ремни безопасности уже ни один десяток лет являются обязательным атрибутом каждой выпущенной в мире машины.

Это простое приспособление, придуманное умными головами на заре автомобильной эры, спасло немало жизней, хотя многие водители и по сей день демонстративно игнорируют его, считая бесполезным. И зря, ведь они, наверное, и не догадываются, что эти устройства развиваются также активно, как и другое оборудование авто.

Не верите? Давайте рассмотрим, как устроены современные ремни безопасности, а также какими ещё бывают эти приспособления.

Ремни безопасности. Историческая справка

Оказывается ремни безопасности родом из Франции, а впервые представлены публике они были ещё в далёком 1903-м.

Направление мыслей их первого протеже, Луи Рено было правильным – он уже тогда задумывался о том, что дороги таят множество опасностей. Но, к сожалению, общество той небольшой горстки автовладельцев не оценило его заботу и не приняло должным образом эту идею.

Хотя, по правде говоря, в начале ХХ века автомобили были далеки от совершенства, и водителям приходилось быть достаточно подвижными, чтобы ими управлять, а ремни только лишний раз стесняли движения.

Многие годы эти приспособления были уделом гонщиков и авиаторов, но так продолжаться долго не могло.

Росло количество частных авто, рос и уровень аварийности на дорогах. Нужны были простые и надёжные решения для того, чтобы хоть как-то обезопасить водителей и пассажиров.

Поэтому спустя несколько десятилетий после Рено, в 50-х годах автопроизводители вновь обратили внимание на трехточечные. На этот раз они уже плотно вошли в мир машин и остались в нём по сей день.

Новаторами и активными пропагандистами внедрения трехточечников стали шведы из Volvo. Именно они в 1959 году предложили самые популярные на сегодняшний день в гражданском автопроме трёхточечные ремни безопасности.

И у ремней бывают разновидности

Казалось бы, какие ещё могут быть тут разновидности. Но на самом деле могут. На сегодняшний день в автомобилях можно встретить следующие типы:

  • двухточечные – самые простые, которые в настоящее время в машинах практически и не увидишь, разве что на задних сидениях старых моделей. Кстати, именно такие применяются в креслах пассажирских самолётов;
  • трёхточечные или V-образные – наиболее популярны в рядовых авто. Трехточечные крепятся к элементам салона и кузова машины в трёх точках. Достаточно эффективны при аварии благодаря тому, что равномерно фиксируют грудь, таз и плечи человека;
  • четырёхточечные – такие ремни можно встретить в спорткарах. Они крепятся в двух точках вверху сиденья и двух внизу по бокам;
  • пятиточечные – прерогатива гоночных машин. В дополнение к предыдущим четырём имеется ещё одна точка крепления – между ног;
  • шеститочечные – ещё более надёжно фиксируют человека в кресле. Как правило, встречаются только у супербыстрых гоночных авто. Такие же, как и предыдущие только с ещё одним креплением между ног.

Трехточечные ремни безопасности. Особенности конструкции

Конечно, всякие пятиточечные выглядят круто и фиксируют хорошо, но для рядового пользователя они непрактичны и неудобны.

Наиболее популярны с точки зрения эргономики и эффективности трехточечные ремни безопасности. Их конструкцию в современном автомобиле мы и рассмотрим. Подавляющее большинство этих приспособлений состоит из:

Лямки и замок, надеемся, хоть раз в жизни видел каждый из вас, поэтому описывать трехточечные ремни нет необходимости.

Что же касается втягивающейся катушки, то она, как правило, скрыта от глаз. Узел представляет собой специально сконструированную подпруженную бобину, на которую наматывается лямка и инерционный механизм с фиксатором.

Такая конструкция была впервые предложена в 1972-м и активно используется и по сей день. Она позволяет не возится с лямками, устанавливая их длину – всё делается автоматически.

В дополнение к этому современные машины зачастую оснащаются так называемым натяжителем трехточечного ремня. Этот узел позволяет в случае аварии молниеносно подтянуть ремень, чтобы надёжно зафиксировать человека в кресле авто. Десять сантиметров ремня натягивается примерно за 10 мс – отличная реакция.

Друзья, надеюсь, эта статья позволила вам узнать об автомобилях ещё чуточку больше. Пока вы дочитываете это предложение, готовится к публикации следующий интересный материал. Не пропустите!

До новых встреч!

Ремни безопасности

Самым распространенным конструктивным элементом системы пассивной безопасности автомобиля являются ремни безопасности. Они предназначены для предотвращения опасного перемещения человека, которое может произойти при столкновении или резком торможении. Использование ремней безопасности снижает вероятность и тяжесть травм от ударов о жесткие части кузова, стекла, с другими пассажирами (т.н. вторичные удары). Пристегнутые ремни безопасности обеспечивают эффективную работу подушек безопасности.

Виды ремней безопасности

По числу мест крепления различают следующие виды ремней безопасности: двухточечные, трехточечные, четырех-, пяти- и шеститочечные.

Двухточечные ремни безопасности в настоящее время можно встретить в качестве среднего ремня на заднем сидении некоторых старых автомобилей, а также на пассажирских местах в самолетах. Двухсторонний ремень безопасности представляет собой поясной ремень, проходящий по талии и закрепленный с двух сторон сидения.

Трехточечные ремни безопасности являются основным видом ремня безопасности и устанавливаются на всех современных автомобилях. Трехточечный диагонально-поясной ремень безопасности имеет V-образное расположение, которое обеспечивает равномерное распределение энергии движущегося тела на грудь, таз и плечи. Первые серийные трехточечные ремни безопасности были предложены компанией Volvo в 1959 году, разработчик - Нильс Болин.

Четырехточечные ремни безопасности устанавливаются на спортивных автомобилях. Имеют четыре точки крепления к сидению автомобиля. Для серийных автомобилей являются перспективной конструкцией, для установки ремня необходимы дополнительные верхние крепления ремня, которые не предусмотрены конструкцией автомобиля.

Пятиточечные ремни безопасности используются на спортивных автомобилях, а также для закрепления детей в детских автомобильных сидениях. Включают два поясных ремня, два плечевых ремня и один ремень, находящийся между ног. Шеститочечные ремни безопасности имеют два ремня между ног, за счет чего обеспечивается более надежная фиксация пилота гоночного автомобиля.

Перспективной конструкцией являются надувные ремни безопасности, которые наполняются газом при аварии. Они увеличивают площадь контакта с пассажиром и соответственно уменьшают нагрузки на человека. надувная секция может быть только плечевой, а также плечевой и поясной. Как показывают испытания, данная конструкция ремня безопасности обеспечивает дополнительную защиту от бокового удара.

В качестве меры против неиспользования ремней безопасности с 1981 года предлагаются автоматические ремни безопасности. Данные ремни безопасности автоматически закрепляют пассажира при закрытии двери (запуске двигателя) и освобождают его при открытии двери (остановке двигателя). Автоматизировано, как правило, движение плечевого ремня, который движется по краям дверной коробки. Поясной ремень закрепляется вручную. Ввиду сложности конструкции, неудобства посадки в автомобиль автоматические ремни безопасности в настоящее время практически не применяются.

Устройство трехточечного ремня безопасности

Трехточечный ремень безопасности включает лямку, замок и втягивающую катушку.

Лямка ремня безопасности изготавливается из прочного материала. Лямка крепится к кузову с помощью специальных устройств в трех точках: на стойке, на пороге и на специальной тяге с замком. Для адаптации ремня к росту конкретного человека во многих конструкциях предусматривается регулирование верхней точки крепления по высоте.

Замок обеспечивает запирание ремня безопасности и устанавливается возле сиденья автомобиля. Для соединения с замком на лямке выполнен подвижный металлический язычок. Для напоминания о необходимости применения ремня безопасности в конструкции замка предусматривается выключатель, который включен в цепь аудиовизуальной сигнальной системы. Предупреждение происходит с помощью сигнальной лампы на приборной панели и звукового сигнала. Алгоритм работы данной системы имеет отличия у разных автопроизводителей.

Втягивающая катушка обеспечивает принудительную размотку и автоматическую смотку ремня безопасности. Она крепиться на стойке кузова автомобиля. Катушка оснащена инерционным механизмом блокировки, который останавливает движение ремня в катушке при аварии. Используется два способа блокировки - в результате движения (инерции) автомобиля и в результате движения самого ремня безопасности. Ремень можно вытянуть из барабана катушки только медленно без ускорения.

Современные автомобили оснащаются ремнями безопасности с натяжителями.

Видео по теме

Новые материалы

Активные опоры двигателя ставят, как правило, попарно Система динамического рулевого управления на волновой передаче Электропривод двери багажника можно установить самому Концерн Volkswagen разработал систему маневра с прицепом Внутреннее освещение автомобиля является отдельной системой

Популярное

Volkswagen поставил на роботизированную коробку передач Вакуумный усилитель тормозов облегчает работу тормозной системы В ряде случаев система курсовой устойчивости незаменима Вариатор уверенно вытесняет другие автоматические коробки передач С 2009 года применение сажевого фильтра в дизельных двигателях обязательно

Какими бывают ремни безопасности? — 2, 3, 4-х и 5-ти точечные средства защиты

Ремень безопасности (далее — РБ) представляет собой инструмент защиты автолюбителя и пассажиров авто во время движения. Правильная эксплуатация РБ позволяет снизить риск травмирования человека во время аварии. Из этой статьи вы узнаете, что представляет собой двухточечный, многоточечный и трехточечный ремень безопасности, насколько эффективно его использование и какой лучше использовать для ребенка и коляски.

Как мы уже сказали, видов РБ может быть несколько. Они разделяются между собой по количеству мест крепления, а также конструкции. Рассмотрим по очереди каждый из них.

Двухточечные

Двухточечный РБ — это регулируемое средство защиты автомобилиста, которое крепится в районе талии.

Бедренные
Двухточечные ремешки безопасности на заднем сидении

Впервые такие элементы были введены в эксплуатацию в 1949 году. На сегодняшний день такой тип РБ используется только в старых машинах, поскольку он является невостребованным в легковых транспортных средствах.

Поясные

Поясные, как и бедренные РБ, также сегодня практически не используются. Еще около десяти лет назад поясные РБ использовались автомобильными производителями для обустройства защиты задних кресел. Сегодня их можно встретить в некоторых автобусах, но все-такие поясные РБ активно используются на самолетах, благодаря тому, что могут надежно удержать человека на сидении. Таким образом, пассажир может удобно сидеть на кресле во время взлета или посадки. Но ни детей в автомобиле, ни тем более коляски пристегивать такими элементами нельзя.

Плечевые

Популярность плечевых РБ также в последнее время сошла на нет. Такие РБ проходят от плеча к бедру. Активно применялись автомобильными производителями в 60-х годах прошлого века. Но, как показала практика, они не особо защищали автолюбителей при авариях из-за того, что попадая в ДТП, человек мог попросту выскользнуть из-под плечевого РБ. Соответственно, ни детей, ни коляски с малышами пристегивать плечевыми РБ нельзя.

Трехточечные

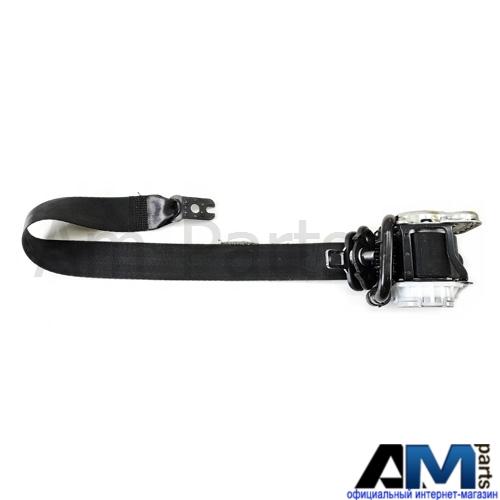

Так выглядят трехточечные РБ в снятом виде

По конструкции трехточечный ремень безопасности представляет собой единое средство защиты, сочетающее в себе плечевой и поясной ремешки. По отрезку РБ проходит пряжка, позволяющая с удобством использовать конструкцию водителю или пассажиру. Трехточечные ремни безопасности в случае ДТП смогут равномерно распределить силу торможения по нескольким частям тела — бедренному поясу, плечам, а также груди. А это, в свою очередь, по многом облегчает удар человеку. Впервые такие РБ были введены в эксплуатацию в 1959 году.

До середины 80-х годов прошлого века такие ремешки, как правило, эксплуатировались исключительно на передних сидениях. Но со временем, как показали испытания, ПДД во многих странах были пересмотрены, в результате чего авто-производители стали устанавливать и на передние, и на задние кресла трехточечные РБ. Однако это касается развитых стран — здесь такое требование было введено в 2007 году.

Несмотря на свою относительную безопасность, для маленьких детей и колясок такие РБ не пригодны. Если габариты нетипичны, то верхняя часть ремешка при аварии будет слишком близко подходить к горлу пристегнутого человека. Что касается колясок, то даже не думайте пристегивать коляску с ребенком трехточечным РБ.

По своему типу такие ремешки делятся на:

  1. Инерционные. Такие РБ являются самыми распространенными и именно такие ремешки встречаются почти во всех авто. Если инерционный РБ не пристегнут, то в таком состоянии он крепится на боковой стойке авто, а для использования его достаточно вытянуть из места установки и установить в замок. Если вы решите отстегнуть инерционный РБ, то он в автоматическом режиме вернется на свою исходную позицию.
  2. Неинерционные отличаются от инерционных не только тем, что при отстегивании они не возвращаются на место, но и способом пристегивания. К примеру, инерционный РБ сам выстроит необходимую длину, исходя из габаритов водителя или пассажира. А вот что касается неинерционных ремешков, то в этом случае человеку необходимо сначала выставить длину, а уже потом садиться и одевать его. При этом следует учесть, что чрезмерно ослаблять или перетягивать такой РБ не стоит, иначе это может быть чревато во время ДТП. Поэтому в любом случае перед эксплуатацией такие ремешки следует подстраивать под себя.
  3. РБ с натяжителем. Устройство натяжителя позволяет автоматически отрегулировать силу удержания водителя или пассажира при ДТП. Такие РБ срабатывают сами при аварии.
Многоточечные

К многоточечным элементам относятся четырехточечные и пятиточечные ремни безопасноти. На сегодняшний день чаще всего используются в гоночных машинах, а также в воздушном транспорте. Что касается гоночных авто, то в них многоточечные РБ также выполняют роль дополнительного компонента боковой поддержки, кроме основной функции. То есть многоточечные РБ позволяют удержать тело водителя болида на своем кресле. Также следует отметить, что поскольку пятиточечные РБ являются самыми надежными, ими вполне можно пристегивать коляску или ребенка. Практически во всех удерживающих устройствах для детей применяются пятиточечные РБ.

Многоточечные РБ

Применение ремней безопасности

Во многих странах в ПДД прописано требование в обязательном порядке применять РБ во время езды на автомобиле, разумеется, если машина оснащена ремешками. Что касается Украины, России и Беларуси, то в этих странах использование РБ является обязательным не только для водителя, но и пассажиров. В случае неиспользования ремешков при движении сотрудник ГИБДД имеет право выписать штраф.

Удерживающие устройства

Как вы сами можете понять, обычные РБ рассчитаны на рост взрослых людей, поэтому при перевозке детей и колясок вы не сможете их использовать. Для этого, чтобы защитить жизнь и здоровье ребенка, существуют удерживающие устройства или специальные автомобильные так называемые коляски — автокресла. Если ребенок будет пристегнут трехточечным РБ без кресла, то вероятность того, что он получит травму шеи, как минимум в пять раз больше, чем если бы он сидел в специальном удерживающем устройстве.

В РФ, согласно правилам ПДД, все дети возрастом до 12 лет должны перевозиться в удерживающих устройствах, при использовании которых можно применять ремень.

РБ и подушки безопасности

Применение ремешков является обязательным в том случае, если транспортное средств оснащено подушками безопасности, в противном случае есть большой риск получения травм. Учтите, что принцип функционирования подушек безопасности продумывается при разработке таким образом, что водитель при их раскрытии должен быть пристегнуть РБ. Соответственно, если в случае аварии водитель не пристегнут, а его тело может пусть даже немного сместиться, то последствия открытия подушек могут быть очень печальными. К примеру, если удар будет лоб в лоб, то автомобилист как минимум получит удар подушкой по голове, и уж поверьте, этот удар будет значительно сильнее, чем если бы вы просто ударились головой о торпеду. На сегодняшний день многие автомобильные производители оборудуют свои транспортные средства функцией блокировки подушки, если РБ не пристегнут во время езды.

Эффективность

Перейдем к вопросу эффективности ремней безопасности автомобиля. Наверное, объяснять не нужно, насколько этот элемент защиты водителя и пассажиров является важным, ведь его эффективность была проверена годами и многочисленными проверками на практике. С уверенностью можно сказать, что при критичных ДТП, когда вероятность выжить очень низка, именно ремешки безопасности позволяют обеспечить защиту. В целом процент защиты составляет около 70 из 100%, чего нельзя сказать о подушках безопасности. Последние позволяют защитить только в 20% случаев.

 Загрузка ...

Рассмотрим по факту вопрос эффективности.

Как показали результаты исследований, использование ремешков снижает вероятность летального исхода человека:

  • если столкновение лобовое, то риск летального исхода снижается в 2.3 раза;
  • если столкновение боковое — то этот показатель снижается примерно в 1.8 раз;
  • если при ДТП транспортное средство опрокинулось, то риск гибели водителя снижается в пять раз. В случае опрокидывания и переворачивания автомобиля РБ позволяют защитить человека от ударов о внутренние части транспортного средство, надежно фиксируя на одном месте положение водителя и пассажиров.

Также следует отметить, что использование РБ по факту значительно уменьшает вероятность летального исхода или получения тяжелых травм для пассажиров:

  • на заднем сидении этот показатель уменьшается на 25%;
  • для водителя и переднего пассажира — почти на 50%.

Чтобы эффект защиты был более высоким, автомобилисту и всем людям в салоне следует пристегиваться. Если пассажир будет не пристегнут, то в случае ДТП его будет кидать по всему салоне авто. Соответственно, весом тело можно нанести не менее серьезные травмы как водителю, так и другим пассажирам.

Видео «Зачем нужны РБ»

Подробная информация о ремнях безопасности и их эффективности представлена на видео.

Инерционные и статические 3-х точечные ремни безопасности автомобиля

Артикул: 3301

Цена: 960 руб

Артикул: 735332348

Цена: 2600 руб

По вопросам оптовой цены, обращаться к менеджерам по телефонам: +7 (495) 784-99-73

моб: +7 (985) 784-99-73 (МТС)

моб: +7 (963) 649-12-11 (Билайн)

моб: +7 (926) 259-93-43 (Мегафон)

Ремни — один из элементов системы пассивной безопасности транспортного средства, состоят из лямок с замком-пряжкой, регулирующих устройств и деталей крепления. Крепятся внутри салона к части кузова автотранспорта. Ремни безопасности сконструированы таким образом, чтобы в случае дорожно-транспортного происшествия или при экстренном торможении, сохранить пассажиров в безопасности и свести возможные травмы к минимуму, путём ограничения перемещения тела в салоне автотранспорта.

Трехточечные ремни безопасности устанавливаются практически на все современные автомобили и отвечают международным нормам, и требованиям безопасности. Трёхточечный ремень фиксирует водителя и пассажира по диагонали, и в поясе. Ремни безопасности монтируются к усиленным элементам кузова транспортного средства или непосредственно к креслу, если это предусмотрено конструкторской документацией.

3-х точечные ремни безопасности делятся на:

  • статические, трёхточечные;
  • инерционные, трёхточечные;

Трёхточечные статические ремни предполагают ручную регулировку натяжения и прилегания ремня безопасности к телу человека.

Инерционные трёхточечные ремни безопасности, благодаря инерционной катушки, автоматически подстраиваются вовремя пристёгивания. Также в трехточечных ремнях есть преднатяжитель. Преднатяжитель при столкновении или резком торможении позволяет прижать, для безопасности, к креслу автомобиля всех пассажиров пристёгнутых ремнями.

Правильное использование трёхточечного ремня:

  • Поясная лента ремня безопасности должна проходить на уровне бедер.
  • Плечевая лента в трёхточечных ремнях безопасности должна лежать на плече и проходит диагонально через грудь.
  • Ремень, для вашей безопасности, должен вплотную прилегать к телу пассажира.

Обращаем ваше внимание, ремень с инерционной катушкой должен быть правильно установлен. Если ваше транспортное средство припарковано под сильным наклоном пристегнуться не получится. Причиной этой особенности является то, что механизм безопасности срабатывает, если катушка сильно отклонена от вертикали.

При столкновении ремень испытывают перегрузки, а инерционная катушка может оказаться неисправной. Поэтому, после аварии даже если ремень работоспособен, всё равно необходимо произвести его замену в обязательном порядке.

В ремнях используется лента, изготовленная из синтетических волокон методом плетения или ткачества. При производстве используется полиэстер, полиамид или полипропилен. Такая лента придает значительную прочность, долговечность, износоустойчивость. Края ленты прошиты специальным швом, в разных направлениях. Такой шов рассчитан на большую динамическую нагрузку.

Статические, трёхточечные ремни, регулировка.

Ремень — эффективное средство защиты водителя и пассажиров от тяжелых травм при дорожно-транспортном происшествии.

Некоторые старые автомобили предусматривают в своей конструкции наличие статических (не инерционных) ремней безопасности. Такие же ремни могут устанавливаться и на задние пассажирские сиденья.

Последовательность действий и регулировки.

❶ Чтобы пристегнуть ремень, воспользуйтесь язычком-защёлкой.

❷ Вставьте защёлку в замок до характерного щелчка.

❸ При выходе из машины отстегнитесь, нажав на красную кнопку «PRESS» замка, придерживая при этом край язычка-защёлки.

❹ Если необходимо отрегулировать длину ленты, то продвиньте ленту через защёлку, таким образом либо увеличивая ремень, либо уменьшая. Лента должна вплотную прилегать к телу человека.

— Если ремень безопасности вышел из строя и требуется его замена, то осуществляйте замену только в специальных мастерских, имеющих сертификат на этот вид работ. Не рискуйте своим здоровье и не подвергайте себя опасности.

— Не пристегивайтесь ремнем если у вас на коленях сидит ребенок, не зависимо где вы сидите спереди или сзади. Ребёнок должен сидеть отдельно, в детском кресле. Для обеспечения наилучшей безопасности ребёнка рекомендуется закреплять детское автомобильное кресло на задних сидениях транспортного средства.

— Обязательно, для вашей же безопасности, необходимо произвести замену каждого ремня на новые, если старые подвергались критической нагрузке в ДТП.

— Когда вы пристёгиваетесь, обратите внимание на то, чтобы лента ремня не была перекручена. Ни одна из лямок не должна принимать опасной конфигурации.

— Лента должна быть отрегулирован так, чтобы под ней свободно проходила рука.

— Следите чтобы лента минимально соприкасалась с острыми, твердыми элементами конструкции транспортного средства или сиденья.

— При установке ремней безопасности, на каждое сиденья, проверьте возможность чтобы ими можно было пристегнуться в любой момент. Кроме того, если сиденье или подушка сиденья и/или спинка сиденья могут складываться для обеспечения доступа к задней части или багажному отсеку транспортного средства, то после их откидывания и последующей установки в исходное положение, предусмотренные ремни безопасности должны быть доступны для пристегивания.

Регулярно производите проверку состояния ремней. В случаях потёртости, надрыва или других повреждений, незамедлительно произведите замену ремня. Если ремни загрязнились, протрите их водой, или мыльным раствором слабой концентрации. Ни в коем случае не гладьте ремни утюгом.

Дооборудование ремнями безопасности водителя и пассажиров кабины КАМАЗа.

Автомобиль КАМАЗ может быть оборудован ремнями следующего типа — артикул 3302, 3304–3307. Товар данного типа легко устанавливается, как на водительское сиденье, так и на места пассажиров.

В современной кабине грузовика уже предусмотрены точки крепления ремней, поэтому не составит никакого труда оборудовать все 3 сиденья ремнями. Два сиденья по краям кабины, оснащаются трёхточечными ремнями безопасности, среднее пассажирское сиденье — двухточечными, статическими, поясными Артикул 2302.

На схематичном чертеже цифрами 1 и 2 обозначены трёхточечный ремни, которые крепятся к каркасу кабины. Крепление двухточечного поясного ремня происходит непосредственно к каркасу сиденья — 3. Кронштейны с замком и креплением указаны цифрами 5, 9,14. В комплектацию товара артикул 3304, 3305, 3306, 3307 входит всё необходимое для непосредственного монтажа в кабине любого грузового автомобиля. Болты, гайки, гроверы, шайбы, пластиковые декоративные заглушки.

Трёхточечный, диагонально-поясной ремень водителя крепится в 3-х точках: внизу и вверху к боковой части кабины, и отдельно замок на металлическом кронштейне или тросике. Установка ремня с пассажирской стороны происходит также, как и с водительской, только зеркально. Инерционная катушка безопасности крепится в нижней части кабины КАМАЗа. Катушка должна быть расположена строго вертикально, лента свободно перемещаться через верхнюю петлю, далее по диагонали фиксируя человека в сидении.
В местах установки ремней усилены боковины кабины и пол, для улучшения прочности и повышения безопасности. К усилителям пола и боковин, привариваются гайки (M10XU5), к которым изнутри кабины на полу приворачиваются кронштейны. К кронштейнам болтами (с дюймовой резьбой) крепятся тяги, замок и ушки. Ушки, в ремнях безопасности водителя и крайнего пассажира, притягиваются болтами 17 непосредственно к боковинам через специальную втулку 19, компенсирующую толщину обивки.
Если конструктивные особенности не позволяют произвести монтаж трёхточечного ремня к боковой части кабины грузового автомобиля или другого транспортного средства, то в зависимости от типа кресла, возможен монтаж трёхточечного ремня непосредственно к каркасу кресла.

Возможно изготовления нестандартных ремней безопасности при заказе оптовой партии.

Мы осуществляем доставку товара по Москве и области, а также отправляем во все регионы России, Белоруссию, Казахстан и другие страны.

Трехточечный ремень безопасности Volvo — cотни тысяч спасенных жизней — ДРАЙВ

Немногим людям удалось спасти столько человеческих жизней, сколько спас Нильс Болин (Nils Bohlin) — инженер Volvo, который изобрел в 1959 году V-образный трехточечный ремень безопасности. Это было уникальное изобретение и по сей день является самым эффективным средством защиты в случае столкновения.

Начиная с 60-х годов, ремень безопасности Болина спас сотни тысяч человеческих жизней и предотвратил (или снизил) последствия травм для многих миллионов людей, ставших участниками ДТП. Трехточечный ремень безопасности является одним из самых важных устройств безопасности, разработанных в автомобильной промышленности за всю ее 120-летнюю историю. Эффективность изобретения Болина подтверждена Патентным бюро Германии, которое внесло ремень безопасности в список восьми патентов, имеющих самую высокую значимость для человечества за столетний период с 1885 по 1985. Имя Болина стоит в одном ряду с такими изобретателями, как Бенц, Эдисон и Дизель.

От разработки авиационных катапультирующихся сидений к автомобилям Volvo

Инженер Нильс Болин родился в 1920 году в городе Херносанд (Швеция). Он начал свою профессиональную деятельность в 1942 году в компании Svenska Aeroplan Aktiebolaget (SAAB) в должности авиационного инженера. В 1955 году он отвечал за разработку катапультирующихся сидений и систем безопасности для пилотов. Однако Болин стремился к большему: он хотел создать новую систему для защиты человека в случае резкого замедления движения. И вскоре у него появилась возможность реализовать свои идеи. В 1958 году президент Volvo Гуннар Энгеллау (Gunnar Engellau) принял Нильса Болина на должность инженера по системам безопасности Volvo.

Двухточечный ремень безопасности — недостаточная защита

Во второй половине 50-х годов в Volvo были разработаны несколько решений безопасности: складывающаяся колонка рулевого колеса, мягкое покрытие панели управления и крепления для диагонально располагающегося двухточечного ремня безопасности для водителя и пассажира на переднем сиденье. В случае столкновения они были призваны снизить вероятность удара водителя и пассажира об элементы салона автомобиля.

Автомобили Volvo выпускались со стандартными креплениями для двухточечных ремней безопасности на передних сиденьях еще в 1957 году, однако так называемый «диагональный ремень» все же не выполнял той функции обеспечения безопасности, к которой стремилась компания Volvo. Это объяснялось тем, что застежка ремня находилась на уровне грудной клетки человека, и в случае столкновения она могла серьезно навредить. У президента Volvo Энгеллау был личный опыт потери близких людей в ДТП: родственник Энгеллау погиб в автокатастрофе, причем среди факторов, повлекших смерть, оказались и недостатки в конструкции двухточечного ремня безопасности.

Решение Болина: просто и безупречно

Болин понял, что в момент передвижения верхняя и нижняя части тела водителя и пассажиров должны надежно фиксироваться. Один ремень должен проходить по грудной клетке, а другой — находиться на уровне бедер. Сложность задачи заключалась в том, что для быстроты и удобства ремень нужно было пристегивать одной рукой.

В 1958 году Нильс Болин подал патент на регистрацию трехточечного ремня безопасности. В конструкции своего изобретения Болин реализовал четыре золотых правила, которые он считал наиболее важными для обеспечения безопасности в автомобиле. Ремень включал две части — одна на уровне бедер, другая удерживала верхнюю часть тела. Верхняя часть ремня проходила на уровне таза и грудной клетки. Крепился ремень в нижней части возле сиденья. Ремень безопасности располагался в форме буквы «V», направленной вниз к полу автомобиля. Помимо этого, ремень оставался закрепленным и не перемещался под нагрузками.

В этом заключалось главное отличие V-образного ремня безопасности Болина по сравнению с конструкцией предыдущего Y-образного ремня, разработанного Грисуолдом (Griswold). В действительности ремень Болина был не просто инновационным решением, но и представлял собой геометрическое совершенство. Вскоре трехточечный ремень безопасности стал применяться во всем мире, поскольку Volvo сделала патент Болина доступным для всех авто производителей.

Компания Volvo первой устанавливает трехточечный ремень безопасности в качестве стандартного оснащения автомобиля

В 1959 году запатентованный трехточечный ремень безопасности был установлен на моделях Volvo Amazon (120) и PV 544, поставляемых на рынки Скандинавии. Компания Volvo стала первым автопроизводителем в мире, которая предложила свои автомобили с ремнями безопасности в стандартном оснащении. Однако поскольку двухточечный ремень безопасности обеспечивал недостаточную защиту и был непопулярен среди водителей и пассажиров, новый трехточечный ремень безопасности сначала также не получил должного одобрения. Несмотря на легкое и удобное использование, а также эффективную защиту в случае столкновения, новый ремень безопасности воспринимался водителями с определенной долей скептицизма.

Прежде, чем трехточечные ремни стали устанавливаться на автомобилях Volvo, поставляемых по всему миру, Volvo подвергла проверке все модели ремней безопасности. Были проведены испытания с использованием стендов на салазках и пробные краш-тесты. Результаты были очевидными: трехточечный ремень Volvo обеспечивал наилучший уровень защиты людей в автомобиле. Основываясь на полученных результатах испытаний, в 1963 году Volvo предложила свои автомобили с трехточечными ремнями безопасности на рынке США, а также в некоторых других странах, где такие ремни еще не применялись. К этому времени все автомобили Volvo оборудовались трехточечными ремнями безопасности для передних сидений.

Ремень безопасности также необходим на задних сиденьях

Вскоре в Volvo осознали, что для пассажиров на задних сиденьях также необходимо предусмотреть надежные системы безопасности. Поэтому в компании стали разрабатывать ремни безопасности для пассажиров на задних сиденьях. Автомобили Volvo оборудовались креплениями для ремней безопасности на задних сиденьях уже в 1958, однако лишь в 1967 году Volvo удалось убедить покупателей автомобилей в необходимости использовать ремни безопасности на задних сиденьях.

Прежде люди были убеждены, что задние сиденья автомобиля сами по себе уже являются защитой на случай столкновения: существовало расхожее мнение, что основной опасности подвергались люди на передних сиденьях. Мало кто обращал внимание на тот факт, что в ходе столкновения пассажиров на задних сиденьях резко бросает вперед, и они не только рискуют получить серьезные травмы, но и причинить травмы водителю и пассажиру на переднем сиденье. Сегодня использование ремней безопасности на задних сиденьях обусловлено законодательством, и во многих странах это уже воспринимается как необходимое условие для езды в автомобиле.

Нильс Болин — вся жизнь посвящена разработке систем безопасности

Во время работы в компании Volvo инженер Болин возглавил работы по развитию систем, обеспечивающих максимальную защиту водителя и пассажиров в автомобилях Volvo. Он быстро осознал необходимость разработки системы защиты на случай удара сбоку. Еще в 70-х годах Болин начал работы по созданию различных технических решений, в результате которых сегодня в Volvo применяется известная запатентованная Система защиты от боковых ударов (SIPS). Volvo одной из первых среди автомобильных компаний мира предложила эту систему в своих автомобилях.

Нильс Болин ушел на пенсию в 1985 году, но он продолжал консультировать специалистов Volvo по разным вопросам, имевшим отношение к развитию систем безопасности. Нильс Болин скончался в 2002 году в возрасте 82 лет.

Один из самых важных изобретателей автомобильной отрасли

Нильс Болин получил мировое признание за свою работу и за создание трехточечного ремня безопасности. Многие люди, осознав, что изобретение Болина спасло им жизнь, приезжали к нему, чтобы лично высказать слова благодарности. Ниже приводятся награды, которые были присуждены Нильсу Болину и его изобретению — трехточечному ремню безопасности:

1956 Грант для проведения исследований в области авиационной медицины в США, Шведский Союз служащих и технических специалистов

1965 Приз за лучший компонент автомобиля, способствующий повышению продаж в 1964 (сиденье Volvo), Ассоциация дилеров Volvo

1975 Награда/медаль имени Ральфа  Х. Исбранда за лучший технический доклад, Общество инженеров автомобильной промышленности и транспорта США (SAE)

1977 Диплом, удостоверяющий ведущие достижения Болина в разработке систем безопасности для автомобилей Volvo, Международная медицинская ассоциация по ДТП и безопасности движения (6-я международная конференция)

1979 Награда в области безопасности за особые достижения в разработке инженерных решений, Национальное управление по безопасности движения автотранспорта (NHTSA), США (конференция в Париже)

1985 Патент Болина на ремень безопасности вошел в список восьми патентов, сыгравших наиболее важную роль в жизни человечества за последнее столетие (Бенц, Эдисон, Дизель), Патентное бюро Германии (ФРГ)

1985 Награда за особые достижения, Национальное управление по безопасности движения автотранспорта (NHTSA), США (конференция в Оксфорде)

1989 Имя Нильса Болина было занесено в Галерею Славы изобретателей систем безопасности и защиты здоровья, США

1992 Награда в области безопасности, Вторая всемирная конференция по безопасности движения, Нью-Йорк (США)

1995 Золотая медаль Королевской Шведской Академии Инженерных Наук

1999 Имя Нильса Болина было занесено в Галерею Славы автомобильной промышленности

2002 Имя Нильса Болина было занесено в Национальную галерею славы изобретателей

Трехточечный ремень безопасности спас более миллиона жизней — это устройство безопасности способно сохранить жизни более ста тысяч людей в год

Чтобы защитить свою жизнь, надо совсем немного: вытянуть ремень безопасности и защелкнуть его! Если Вы используете ремень безопасности, шансы на выживание в случае столкновения увеличиваются на 50 процентов. [1] Трехточечный ремень безопасности был и будет самым важным элементом среди систем защиты в автомобиле. Если бы удалось увеличить процент людей, использующих ремень безопасности, спасенных жизней было бы больше.

«Трехточечный ремень безопасности уникален — он повышает уровень защищенности людей независимо от вида столкновения. Ремни оберегают людей как на передних, так и на задних сиденьях. Многие считают, что ремень безопасности защищает лишь в случае фронтальных столкновений. Однако ремень обеспечивает защиту в любых ситуациях, например, ремень удерживает человека в сиденье и в случае переворачивания автомобиля», — говорит Ханс Нит (Hans Nyth), руководитель Центра по Безопасности Volvo Cars.

Самое главное преимущество заключается в способности ремня удерживать человека в сиденье. 75 процентов людей, которые выпадают из автомобиля в результате столкновения, погибают.[2] В целом ремни безопасности снижают риск фатального исхода и получения серьезных травм примерно на 50 процентов.[3]

Самое эффективное средство для защиты жизни людей

Сегодня невозможно привести точные цифры, свидетельствующие о жизнях, спасенных благодаря трехточечному ремню безопасности с 60-х годов — в мире не существует такой статистики. По некоторым оценкам, число спасенных жизней превышает миллион. Еще больше людей, попавших в ДТП, не получили серьезные травмы также благодаря ремням безопасности.[4]

В Европе использование ремней безопасности позволяет сократить количество смертных случаев на дороге на 40 процентов ежегодно. В Европейском Союзе за 2005 год 11.700 водителей смогли выжить в ДТП, потому что они использовали ремни безопасности. Только в Германии число таких водителей составило 2000 человек. Если бы эти водители не были пристегнуты, количество фатальных случаев на дорогах Германии увеличилось бы вдвое.[5]

Подобная статистика в США за 2004 показывает, что ремни безопасности спасли 15.200 жизней и сэкономили обществу 50 млрд. долларов.[6]

Потенциал, который еще ни используется

Применение ремней безопасности заметно различается в зависимости от страны. В некоторых частях мира, например, на острове Сахалин в России, использование ремней безопасности составляет всего лишь 3.8 процента. Наиболее высокий процент использования ремней безопасности отмечается в странах с высокими средними доходами — во Франции, Германии, Швеции, Австралии и Канаде. В этих странах ремнями безопасности пользуются в среднем 90—99 процентов пассажиров на передних сиденьях и 80—89 процентов пассажиров на задних сиденьях.[7]

В США традиционно низкая статистика использования ремней безопасности, что объясняется нестрогим законодательством. Тем не менее, в 2008 году США установили новый рекорд: в среднем в США 83 процента пассажиров на передних сиденьях использовали ремни безопасности.[8]

В 2004 году в мире было зарегистрировано 620 миллионов автомобилей, из них 270 миллионов в Европе и около 202 миллионов в США [9]. В конце 2008 эта цифра должна увеличится приблизительно до 800 миллионов.[10] По прогнозам количество фатальных случаев на дорогах мира должно составить невероятную цифру — 1.2 миллиона человек.[11] Значительная доля роста автомобильного парка мира приходится не на страны Европы и США.

«В большинстве стран, где быстро растет автомобильный рынок, слишком много людей все еще предпочитают не пользоваться ремнями безопасности. Ремень безопасности представляет собой самое надежное средство, которое могло бы сохранить жизни людей на дорогах в мире», — добавляет Ханс Нит.

По данным экспертов в США увеличение количества людей, использующих ремни безопасности, всего лишь на один процент позволило бы сохранить 270 жизней в год[12]. Исследования в Европе показывают: если бы во всех странах ЕС люди использовали ремни безопасности, как это делают в передовых странах ЕС, на дорогах Европы было бы фатальных исходов меньше на 7000 случаев.[13]

Эти данные свидетельствуют о том, что даже в промышленно развитых странах, где давно используются автомобили, есть потенциал для повышения уровня защиты людей в автомобилях. Еще больше возможностей для сохранения жизней людей в странах Азии, Южной Америки и Африки, где количество автомобилей растет огромными темпами.

Если уровень использования ремней безопасности в этих регионах поднялся бы до уровня использования в Европе, можно было бы спасти десятки тысяч людей. В мировом масштабе смерти смогли бы избежать более ста тысяч человек ежегодно.

Необходимость в дополнительных мерах

С 60-х годов Volvo Cars ведет серьезную работу с целью повышения уровня использования ремней безопасности. Когда в США были введены трехточечные ремни безопасности, Нильс Болин (Nils Bohlin) предпринял длительную поездку по стране, в течение которой собирал большие аудитории людей и рассказывал, насколько важно использовать ремень безопасности.

В последние годы Volvo участвует в таких кампаниях, как «Пристегнись». В то же время Volvo постоянно совершенствует ремень безопасности, делая его более эффективным и удобным в применении. Несмотря на это сегодня по-прежнему государственным учреждениям и частным компаниям необходимо предпринимать дополнительные усилия, чтобы обеспечить максимально доступный уровень использования ремней безопасности во всем мире.

Пути повышения использования ремней безопасности

Более удобные ремни безопасности и внедрение устройств напоминания оказались очень эффективными. Однако наряду с этими мерами законодательные постановления, штрафы, кампании, демонстрирующие преимущества ремней безопасности, и проверки на дорогах являются наиболее действенными средствами. Вероятно, принудительное использование ремня безопасности представляет собой самую эффективную меру, обеспечивающую широкое применение этого средства защиты людей на дорогах. Законы, предусматривающие оборудование всех автомобилей ремнями безопасности, впервые были одобрены еще в 60-х годах. Однако лишь в 1971 году был принят первый закон, обязывающий людей использовать ремни безопасности в автомобиле. Этот закон был принят в штате Виктория (Австралия). В результате количество смертельных случаев на дорогах штата снизилось на 18 процентов уже в первый год действия закона.

Несмотря на это в большинстве стран Европы подобные законы были приняты лишь через несколько лет, а в США законодательные предписания, обязывающие людей использовать ремни безопасности, были одобрены только в течение последних лет. Во многих странах мира по-прежнему не приняты законодательные постановления, требующие использовать ремни безопасности на задних сиденьях, в связи с чем в таких странах до сих пор отмечается низкое использование ремней на задних сиденьях и высокий процент травмирования людей.

Страны, где отмечается низкий уровень использования ремней безопасности, могут быстро изменить ситуацию, как это произошло в Коста-Рике. В 2003—2004 в Коста-Рике были приняты необходимые законы, проводились разъяснительные кампании и проверки по примеру развитых промышленных стран. В результате использование водителями ремней безопасности выросло с 24 до 82 процентов в течение одного года.

В другой части мира, в Южной Корее, разъяснительные кампании проводились одновременно с ужесточением проверок на дорогах и увеличением суммы штрафов, что позволило заметно увеличить использование ремней безопасности: менее чем за год процент людей, пользующихся ремнями безопасности, увеличился с 23 до 98.[14]

Мифы о вреде ремня безопасности

Почему же все не используют ремень безопасности, если это такое эффективное средство защиты? Сегодня, как и прежде, существуют самые разные предрассудки: люди считают, что ремень может быть опасным, если автомобиль перевернется и человек застрянет в автомобиле, ремень может испортить одежду, им не удобно пользоваться, а достаточную защиту обеспечит подушка безопасности или рулевое колесо, за которое можно держаться. Однако, независимо от каких-либо подобных мнений, использование ремня всегда предоставляет преимущества для всех людей и в любых ситуациях (разве что, действительно, иногда можно помять рубашку или блузку).

Ремень безопасности не в последнюю очередь защищает человека даже при езде на малой скорости, а именно на небольших скоростях происходит самое большое количество столкновений. Силы, действующие на человека в ходе столкновения, намного больше, чем могут себе представить многие люди. Например, столкновение на скорости 50 км/ч сравнимо с падением с четвертого этажа здания. Получить травмы можно при ударе даже на скорости 7 км/ч. Поэтому ремень безопасности необходимо использовать всегда. Подушка безопасности — это превосходное дополнение, однако именно дополнение, так как подушка безопасности никогда не сможет заменить ремень безопасности.[15]

Как правильно устанавливать ремень безопасности

Для обеспечения оптимальной безопасности, необходимо правильно установить ремень. Диагональная часть должна проходить по грудной клетке как можно ближе к шее. Такое положение обеспечивает правильный угол расположения ремня, и тогда плечо и грудная клетка принимают на себя максимальную энергию удара. Нижняя часть ремня находится поверх таза ближе к бедрам, но никак не на уровне живота. Застегнув ремень, необходимо обеспечить достаточное натяжение. Чем плотнее ремень прилегает к телу, тем выше уровень защиты. Не допускается перекручивание ремня или использование поврежденного ремня.

Беременные женщины даже на самых последних неделях беременности должны пользоваться ремнем безопасности. Ремень должен плотно прилегать к плечу, проходить по диагонали по грудной клетке сбоку от живота. Нижняя часть ремня находится в горизонтальном положении на бедрах как можно ниже от живота — ни в коем случае не допускается расположение ремня по животу.

Если ребенок перевозится на дополнительной подушке или в детском сиденье с использованием трехточечного ремня безопасности, ремень должен располагаться так же, как и в случае со взрослым пассажиром. Ремень может находиться близко к шее ребенка, но нельзя пропускать верхнюю часть ремня под рукой ребенка — при таком положении ремня безопасности ребенок может получить серьезные травмы.

1. Европейский совет по безопасности движения (ETSC), «Повышение использования ремней безопасности», 2007

2. http://www.preventioninstitute.org/traffic_seatbelt

3. Европейский совет по безопасности движения (ETSC), «Повышение использования ремней безопасности», 2007

4. Экспертные оценки компании Volvo на основе общей статистики и статистических исследований Volvo о ДТП и использовании ремней безопасности

5. Европейский совет по безопасности движения (ETSC), «Повышение использования ремней безопасности», 2007

6. Национальный центр по статистике и анализу (Национальное управление по безопасности движения автотранспорта NHTSA), Данные о безопасности движения, 2007

7. Глобальное партнерство по безопасности дорожного движения (GRSP)

8. Национальный центр по статистике и анализу (NHTSA), Данные о безопасности движения, 2007

9. Общество производителей и поставщиков автомобилей, 2004

10. Всемирный фонд дикой природы (WWF)

11. Всемирная Организация Здравоохранения (ВОЗ)

12. Национальный центр по статистике и анализу (NHTSA), Данные о безопасности движения, 2007

13. Глобальное партнерство по безопасности дорожного движения (GRSP)

14. Глобальное партнерство по безопасности дорожного движения (GRSP)

15. Шведское национальное общество по безопасности дорожного движения (NTF)

Трехточечный ремень: главное решение безопасности в современных автомобилях и в автомобилях будущего

Многие люди уверены, что трехточечный ремень безопасности не изменился за последние 50 лет. С одной стороны — это правильно, с другой — нет. Уникальная конструкция ремня осталась неизменной. Но отличие заключается в том, что сегодня ремень безопасности является частью высокотехнологичной системы безопасности, которая постоянно совершенствуется.

Трехточечный ремень безопасности стал ключевым элементом, обеспечивающим защиту людей во всех автомобилях Volvo начиная с 1959 года. Механизм инерционного блокирования сделал ремень более удобным, и с 1969 года это устройство приобрело статус стандартного оснащения.

Volvo никогда не прекращала работы по совершенствованию ремня безопасности, используя передовые технологии, предназначенные для защиты пассажиров автомобиля. «Ремень безопасности — это уникальное средство, которое эффективно удерживает человека в сиденье. Другие технологии могут помочь ремню безопасности справиться с этой задачей. Например, иные системы безопасности дают информацию о силе удара. Они взаимодействуют с ремнем безопасности в процессе столкновения и обеспечивают оптимальную защиту людей», — говорит Леннарт Йоханссон (Lennart Johansson), руководитель Отдела по системам безопасности в автомобиле.

Контроль процесса столкновения и силы удара

Преднатяжители ремня безопасности получают сигнал с датчиков, регистрирующих столкновение, и усиливают натяжение ремня, удерживая тело человека в сиденье. Это необходимо, если на пассажирах теплая зимняя одежда. Преднатяжители обеспечивают требуемое натяжение, и ремень удерживает человека в сиденье на самом первом этапе столкновения.

В современных моделях Volvo большое значение для пассажиров выполняют ограничители натяжения, встроенные в ремни безопасности. Благодаря датчику, который контролирует скорость разматывания ремня, ограничители натяжения определяют динамику движения тела человека по мере его продвижения вперед. В результате осуществляется контроль за силой натяжения ремня во время столкновения и тем самым достигается оптимальное поглощение энергии движения тела. Если тело удерживается с применением слишком большой силы, это может привести к травмам. С другой стороны, если ограничитель натяжения настроен на слишком малое усилие, последует резкий бросок вперед на подушку безопасности или на панель приборов.

Ограничение усилия может быть различным, и это зависит от конкретной ситуации. Например, в начале процесса столкновения натяжение ремня безопасности может быть выше, но затем оно ослабевает, и тогда подушка безопасности выполняет функцию поглощения энергии удара.

Датчики обеспечивают взаимодействие систем безопасности

Габариты, вес человека и тип столкновения — это основные параметры, на основании которых система рассчитывает, как и когда должны сработать преднатяжители ремня безопасности, подушки безопасности и ограничители натяжения. Для правильного решения бортовой компьютер использует данные о тысячах запрограммированных сценариев столкновений, полученных на основании результатов моделирования столкновений или данных о реальных ДТП.

Учитываются самые различные сценарии столкновений, включая мощные лобовые удары, столкновения с грузовыми автомобилями и сложные боковые столкновения. В зависимости от типа столкновения принимается решение, насколько быстро и на каком уровне должны реагировать различные системы защиты. Информация поступает с многочисленных датчиков, размещенных в разных частях автомобиля. Главный процессор, установленный в середине автомобиля, получает всю информацию и принимает решение, как должны взаимодействовать системы автомобиля, включая ремень безопасности.

Универсальное решение для любого пассажира

Если автомобиль оборудован встроенной дополнительной подушкой для ребенка на боковом заднем сиденье, натяжение ремня безопасности будет отличным от натяжения ремня безопасности на переднем сиденье. Ремень безопасности, удерживающий ребенка, должен обеспечить максимально эффективную защиту для маленького пассажира.

Разработка ремня ради повышения уровня безопасности и удобства использования

Сегодня системы безопасности предусматривают оптимальное взаимодействие, и ремень безопасности по-прежнему играет центральную роль. Но что нам ожидать в будущем? Будем ли мы и в 2020 году использовать ремни безопасности?

«Мы придерживаемся мнения, что ремень безопасности будет использоваться и в 2020 году, и после. Может быть, в будущем ремень безопасности будет выглядеть немного иначе. Вероятно, вместо трех будут использоваться четыре точки крепления. Очевидно, в будущем ремень безопасности будет иметь более простой крепеж. Только тогда, когда мы сможем создавать автомобили, которые не будут попадать в ДТП, мы сможем отказаться от ремней безопасности. И хотя сегодня в этом направлении ведется серьезная работа, до создания таких автомобилей еще очень далеко», — поясняет Леннарт Йонссон.

Разработка ремней безопасности идет по двум параллельным направлениям: с одной стороны, необходимо создать ремень безопасности и систему управления, которые обеспечивали бы максимально надежную защиту, с другой стороны — следует внедрить ряд мер, которые позволили бы сделать использование ремня более простым и удобным для людей.

Вероятность использования четырехточечных ремней безопасности

В Volvo обсуждалась возможность использования четырехточечного ремня безопасности. Другие авто производители также изучали такой вариант. За несколько лет были выработаны различные предложения, однако пока что еще не создано надежное техническое решение, которое отвечало бы всем необходимым требованиям.

Четырехточечный ремень безопасности предоставляет определенные преимущества. Например, такой ремень более надежно удерживает человека в сиденье в случае переворачивания автомобиля (по этой причине раллийные автомобили оборудованы четырехточечными ремнями или ремнями, предусматривающими большее количество точек крепления). Такой ремень снижает риск проскальзывания тела человека из-под ремня безопасности.

Однако у четырехточечного ремня есть определенные недостатки. Такой ремень должен располагаться перекрестно по телу человека. Ремень находится поперек грудной клетки, самой прочной части тела человека, и это позволяет наилучшим образом справляться с энергией удара. Но для правильной установки ремня необходимы соответствующие верхние крепления ремня, которые не предусмотрены в структуре салона автомобиля.

Есть еще и другая проблема — использование такого ремня безопасности. За прошедшие 50 лет люди уже привыкли использовать трехточечный ремень безопасности. Как будет воспринято новое решение? Преимущества защиты такого ремня могут привести к неудобству для пассажиров. Volvo Cars занимается изучением этой проблемы, но в любом случае Volvo Cars не исключает возможность использования четырехточечного ремня безопасности в автомобилях будущего.

Ремень безопасности с электроприводом

Ремень безопасности с электроприводом — это новая уникальная технология, которая позволяет обеспечить необходимое натяжение ремня и положение водителя в сиденье в потенциально опасной ситуации. Например, система способна регистрировать более активный стиль вождения автомобиля, когда более интенсивно вращается рулевое колесо. В такой ситуации ремень безопасности может быть важным средством удержания водителя в водительском кресле. Кроме этого, система управления ремнем безопасности может получать сигналы от датчиков автомобиля, обнаруживающих приближение препятствия на дороге, или от систем, контролирующих состояние водителя, которые регистрируют потерю концентрации внимания водителя.

В таких случаях водитель получает предупреждение: происходит натяжение ремня безопасности, и водитель занимает наиболее безопасное положение на сиденье. Одно из преимуществ системы заключается в том, что она может активироваться неограниченное количество раз (в отличие от пиротехнических преднатяжителей ремня безопасности, которые могут быть задействованы лишь в случае столкновения).

Ремни, которые легче использовать

Сегодня очень многие водители не пользуются ремнями безопасности. В автомобильной отрасли постоянно идет обсуждение решений, которые позволили бы облегчить использование ремней безопасности и сделать их более удобными для водителей. Возможно использование крепления ремня безопасности, которое находится между сиденьями и выдвигается вверх, когда на сиденье садится человек. Такое решение заметно облегчает процедуру крепления ремня, особенно на задних сиденьях. Также предлагается использовать стробоскопические световые указатели, подсказывающие пассажиру, как надо закрепить ремень безопасности, или ремни со специальной подсветкой, помогающей людям найти и закрепить ремень в темное время суток.

Помимо этого проводились испытания полностью автоматизированных систем: ремень безопасности вытягивается и закрепляется без участия человека. Однако для такого решения актуальны не столько проблемы технического исполнения, сколько логические аспекты. Когда именно должен устанавливаться ремень безопасности? Когда человек занимает место на сиденье? Когда закрыта дверь? Или когда повернут ключ в замке зажигания? А что случится, если один из пассажиров занял свое место и держит в руках букет цветов или большое мороженое? Инженерам-разработчикам приходится принимать во внимание самые разные случаи и вероятные ситуации.

Изменения в конструкции ремня

Сегодня Volvo и другие автомобильные компании используют ремни безопасности, поставляемые ограниченным числом производителей. Ремни могут отличаться разными параметрами растяжения, однако по структуре и ширине они одинаковы. Можно было бы предположить, что более широкий ремень может обеспечить дополнительную защиту, однако сила натяжения концентрируется в середине ремня, поэтому увеличение ширины ремня даст лишь незначительные преимущества. С другой стороны, более узкий ремень мог бы быть более удобным, например, для женщин — такой ремень удобнее располагается, проходя по диагонали грудной клетки.

Некоторые производители провели ограниченные испытания надувных ремней, которые наделены возможностью поглощения энергии удара.

Кроме этого, повысить эффективность ремня безопасности можно за счет разработки новых технических решений, которые взаимодействуют с ремнем безопасности. Одновременно с выводом на рынок нового Volvo XC60 в 2008 году, Volvo Cars представила новую систему предварительного натяжения ремня безопасности PRS (Pre-Prepared Restraints). Система PRS использует те же лазерные датчики, которые применяются в системе безопасности City Safety. Лазерный датчик взаимодействует с подушками безопасности и ограничителями натяжения ремня. В результате ограничители натяжения ремня действуют более эффективно, реагируя на силу удара.

Volvo Cars стремится обеспечить самую эффективную защиту пассажиров

Используя относительно простой, но высоко эффективный механизм трехточечного ремня безопасности, Volvo Cars разработала передовую систему безопасности, которая обеспечивает наилучшую защиту для водителя и пассажиров автомобиля. Ниже приводится хронологическое перечисление этапов в разработке основной системы безопасности, начиная с 1959 года, когда был изобретен трехточечный ремень безопасности:

1959 Инновационное решение безопасности Volvo — трехточечный ремень на передних сиденьях

1967 Ремни безопасности устанавливаются в стандарте на задних сиденьях

1969 Трехточечный ремень безопасности с инерционным механизмом натяжения на передних сиденьях

1971 Устройство напоминания для ремней безопасности на передних сиденьях

1972 Трехточечные ремни безопасности для задних сидений

1986 Трехточечные ремни безопасности для центрального заднего сиденья

1987 Механический преднатяжитель для ремня безопасности

1991 Система автоматической регулировки высоты крепления ремня безопасности для передних сидений

1992 Пиротехнические преднатяжители ремней безопасности на передних сиденьях

1993 Трехточечные ремни безопасности с инерционным механизмом натяжения на всех сиденьях

1996 Ограничители натяжения ремней безопасности на передних сиденьях

1999 Пиротехнические преднатяжители ремней безопасности на всех сиденьях

1999 Ограничители натяжения ремней безопасности на уровне бедер для передних сидений

2003 Устройства напоминания для ремней безопасности на всех сиденьях

2003 Пиротехнические преднатяжители ремней безопасности на уровне бедер для передних сидений

2003 Адаптивные ограничители натяжения для ремней безопасности на передних сиденьях

2007 Двухуровневые ограничители натяжения для детей и взрослых на задних сиденьях

2008 Адаптивные ограничители натяжения (PRS) на случай столкновений на малой скорости на передних сиденьях

Устройство и виды ремней безопасности

Сейчас автомобили комплектуются значительным количеством систем и средств безопасности. Направлены они на предотвращение потери контроля на авто во время нештатных ситуаций (активные системы) и максимально возможное снижение травмирования пассажиров при ДТП (пассивные средства).

Начиналось же все с ремней безопасности, которые «перекочевали» на автотранспорт с авиации. Первые прототипы ремней появились практически с началом самой автомобильной эры. В 1903 году была предложена первая версия такой системы безопасности на авто, но тогда она не прижилась. Более активно ими стали интересоваться в 50-х годах прошлого века. Причем поначалу ремни предлагались только в качестве опции и лишь немного спустя – как штатное оборудование.

Стоит отметить, что в одно время конструкторы пытались заменить ремни на другую систему – подушки безопасности. Но впоследствии оказалось, что от самостоятельного использования подушек толку мало, а вот в сочетании с ремнями они достаточно серьезно повышают безопасность.

Краш-тест автомобиля

В общем, ремни безопасности – одно из самых «старых», но при этом эффективных средств предотвращения травмирования, то есть они относятся к пассивной системе.

Составные части, используемые в конструкции

Основным элементом этого средства является лента, изготовленная из волокон полиэстера. Этот материал отличается высокими показателями на разрыв и способна выдерживать громадные нагрузки. Из этой ленты формируется лямка, которая удерживает водителя в определенном положении и не дает телу податься вперед при фронтальном столкновении. Это в свою очередь исключает вылет пассажира из авто, столкновение с лобовым стеклом, рулем, передней панелью.

Помимо этого, устройство ремня безопасности современных моделей включает в себя еще ряд элементов:

  • регулируемые и нерегулируемые точки крепления ремня;
  • замок;
  • инерционные катушки;
  • ограничители;
  • преднатяжители.

Но все эти элементы появились в конструкции ремня безопасности не сразу. История этих средств очень обширна, о чем говорит немалое количество существующих видов.

Виды и их особенности

При этом разница между разными видами сводится только к количеству точек крепления. Но от этого параметра достаточно сильно зависит травмобезопасность.

В целом, ремни безопасности по количеству точек крепления делятся на:

  • двух-;
  • трех-;
  • четырех-;
  • пяти-;
  • шеститочечные.

Отметим, что помимо травмобезопасности ремней учитывается также и удобство их пользования, поэтому не всегда большее количество точек – лучший вариант.

Двухточечные ремни

Двухточечные – первый вариант, который массово стал использоваться на авто. Но этот тип – самый малоэффективный в плане безопасности.

На автотранспорте применялось две вариации – поясной и грудной. В первом случае ремень проходил поперечно сиденью в поясной зоне. Одна из точек крепления находилась возле порога или внизу на боковой стойке, вторая же устанавливалась между сиденьями на центральном тоннеле, и она включала в себя замок. Этот вариант плох тем, что лямка удерживала только нижнюю часть туловища, а верхняя же в случае удара из-за инерции сильно подавалась вперед, то есть травмы от ударов о переднюю панель и руль были гарантированы.

Грудной вариант двухточечного ремня проходил диагонально по грудной клетке. Такую укладку лямки обеспечивало верхнее расположение точки крепления на боковой стойке. Крепежная точка с замком оставалась на прежнем месте – между сиденьями. В этом варианте верхняя часть туловища при ДТП удерживалась, но из-за отсутствия нижней фиксации существовала вероятность «подныривания» тела под ремень, что опять же наносило серьезные травмы.

Трехточечный тип

Ремни безопасности с тремя точками крепления – один из самых оптимальных вариантов для использования, поскольку они обеспечивают должную фиксацию тела и достаточно удобны в пользовании.

Фиксация лямки в этом типе осуществляется в трех точках – верхней и нижней на боковой стойке и с замком – на центральном тоннеле. Одна из точек на стойке – концевая для лямки (к ней крепиться конец), вторая же оснащается катушкой для сматывания ремня. Что касается язычка, которым ремень фиксируется в замке, то он – подвижен и может перемещаться вдоль лямки.

После протяжки лямки и фиксации ее в замке, одна часть ее располагается диагонально и проходит по грудной клетке, а вторая – поперечно в поясничной зоне. То есть, трехточечный тип совмещает в себе одновременно оба варианта двухточечной версии.

Такое расположение ленты обеспечивает удержание верхней части тела и исключает вероятность «подныривания». Также он удобен в использовании, поскольку для укладки достаточно лишь потянуть ремень и зафиксировать его только в одной точке – с замком.

Конструкция с четырьмя точками

Ремни с четырьмя точками крепления используется по большей части на спортивных автомобилях. Распространение на массовых моделях они не получили из-за неудобства использования.

Примечательно, что точки крепления в этом варианте могут быть разными. Один из вариантов – две вертикальные лямки со статичным неразъемным креплением и одна разъединяющаяся – в поясничной зоне. Особенность этой версии заключается в том, что вертикальные ремни крепятся не к элементам кузова, а непосредственно к сиденью.

Неудобство посадки заключено в том, что сначала необходимо накинуть на плечи вертикальные ленты (по типу надевания рюкзака), а после протянуть и зафиксировать поясничный ремень.

Второй вариант отличается тем, что вертикальные лямки – не статичны и могут отсоединяться. Но для этого на их концах имеются фиксирующие язычки и устанавливаются они на специальный дополнительный замок, расположенный на поясничном ремне.

Пяти- и шеститочечные виды

Пятиточечный вариант также применяется на спортивных авто. Дополнительно она нашел применение в детских автокреслах. По сути, этот тот же самый четырехточечный ремень, но у него имеется еще одна лямка. Тянется она снизу сиденья, укладывается между ног и фиксируется в замке, который используется для крепления вертикальных ремней. Этот вариант обеспечивает надежное удержание тела и улучшенное распределение нагрузки по ремню.

Отличие шеститочечного вида заключается в том, что снизу сиденья у него идет не один, а два ремня. Фиксация тела в пяти- и шеститочечных типах ремней безопасности – очень надежная, что снижает вероятность получения травм. Но вместе с тем, они очень неудобны, поскольку пассажиру приходится сначала протянуть поясничную лямку, затем зафиксировать вертикальные, а после еще и закрепить один или два нижних. Поэтому такие типы ремней на моделях массового производства не используются.

Составные элементы и их назначение

Отметим, что не все составляющие могут входить в конструкцию средств безопасности на тех или иных моделях.

Крепеж

Начнем с точек крепления. Зачастую они устанавливаются на элементах кузова. Обусловлено это тем, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. В случае использования точки крепления, вмонтированной в сиденье, из-за сильной нагрузки конструкция может не выдержать, и спинка подастся вместе с телом. В случае с креплением к кузову, то этого не произойдет.

Но в устройствах с четырьмя и более точками, некоторые из них все же монтируются в сиденье (вертикальных лямок). При этом отметим, что и конструкция сидений в спортивных авто – значительно жестче и рассчитана на восприятие сильных нагрузок, поэтому и допускается установка в них креплений. А вот что касается крепежа поясничной лямки, то она фиксируется к кузову.

Теперь по поводу удобства точек крепления (касается верхних). Ремни, вмонтированные в сиденье – удобны, поскольку они выходят над плечами. А вот точки на стойке могут вызвать дискомфорт. При высоком ее положении у людей низкого роста диагональная часть ремня будет проходить практически по шее, что не только неудобно, но и небезопасно. А для высоких людей низкое положение верхней точки обеспечит прохождение ремня ниже плеча, что стеснит движения руки. Поэтому верхние точки крепления на стойках производители делают регулируемыми. На крепежах, расположенных на сиденьях регулировка не требуется.

Замок

Замок обеспечивает разъемную точку крепежа. Она и обеспечивает удобство укладки лямок. Работа замка очень проста – на язычке, расположенном на ремне проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие, тем самым обеспечивается надежная фиксация. Для разъединения необходимо лишь нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Эффективность ремней во многом зависит в правильном их натяжении. Ранее для этого необходимо было регулировать длину лямок «под себя» специальными петлями. Это особо не доставляло проблем водителю, поскольку ему достаточно было раз отрегулировать ремень. А вот пассажирам с разной комплекцией приходилось каждый раз проводить регулировку.

Механизм инерционной катушки

Эта проблема отпала с появлением инерционных катушек. Она обеспечивала автоматическое сматывание ленты, чтобы он не мешал. Вытянуть же его обратно можно только плавным движением. Резко размотать лямку при такой катушке не получиться, поскольку механизм при быстром разматывании блокирует ее.

Использование инерционной катушки решило сразу несколько проблемы – при отстегивании лента сама сматывается, что очень удобно. Также катушка самостоятельно регулирует натяжку, выбирая лишнюю часть ремня. Еще одно положительное качество – блокировка катушки при резком разматывании. Она не дает размотаться ремню, поэтому он «ловит» тело, не давая ему сильно уйти вперед. Но есть и негативное качество – она блокируется не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Ограничители позволяют немного увеличить длину ремня, но плавно. Суть вот в чем, тело при инерционном отклонении испытывает значительные перегрузки. Если его резко остановить, что и делает ремень, то возможно получение травмы. Но если лямка немного будет увеличивать свою длину, то это позволит частично погасить энергию и повысить травмобезопасность.

Торсион катушки

Ограничитель представляет собой торсион, который выступает в роли оси для катушки. При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту. При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне. Стоит отметить, что тоже самое делает и сама лямка. Полиэстеровая лента может немного растягиваться при создании значительной нагрузки на нее.

Преднатяжители

Преднатяжители появились на авто совсем недавно, но роль их значительна. Как уже отмечено, катушка блокируется не сразу, поэтому тело все же получает ускорение. Чтобы этого не допустить и применяются преднатяжители, которые натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед. Преднатяжители бывают двух типов – пиропатронные и электроприводные.

Электрический преднатяжитель

Как все работает?

Напоследок рассмотрим полный принцип работы ремней безопасности в современных авто. За пример возьмем механизмы трехточечного типа, поскольку они – самые распространенные.

Итак, водитель садится в авто и плавно вытягивает ленту, пока длины его не будет достаточно, чтобы установить и зафиксировать язычок в замке. После этого инерционная катушка выберет излишки, но не полностью, чтобы не сковывать движения водителя. Если устройство безопасности оснащено преднатяжителем, то на этом функция катушки завершена.

В момент столкновения датчики регистрируют удар и задействуют преднатяжители, из-за чего лямка натягивается. По мере возрастания усилия в работу вступает торсион, постепенно повышая длину лямки, чтобы погасить усилие. Дополнительно вытягивается и сам ремень.

Если преднатяжителей нет, то функцию удержания тела выполняет катушка. Резкое ускорение тела приводит к блокированию катушки и лямки «ловят» тело. Далее уже задействуется торсион.

Новые наработки

Разработки для улучшения этого средства безопасности ведутся постоянно. Последним новшеством, массово задействованным на авто, стали преднатяжители. Но они — не последняя технология.

Уже разрабатываются ленты, которые действуют еще и как подушки. Суть сводится к тому, что при ударе она наполняется газом, благодаря чему площадь контакта тела с лямкой увеличивается, что способствует лучшему распределению нагрузки и снижению травмирования.

Также развивают электронную самоадаптирующуюся систему преднатяжителя, в зависимости от пользования и вытягивания лямки она определяет, по заданным алгоритмам, вес пассажира и соответственно необходимое усилие для его удержания в момент аварии.

История ремня безопасности

… а лапать то зачем ? 🙂

Вот так работают ремни безопасности. Давайте узнаем историю этого приспособления в машине.

Поверите ли вы или нет, но придумали в 1885-м. Дело было в США, где изобретатель Эдвард Клэгхорн (Edward J. Claghorn) из Нью-Йорка получил первый патент на ремень безопасности. Который предназначался … для фиксации кучера кареты. В начале XIX века ремни безопасности предложил использовать английский изобретатель Джордж Кэйли (Sir George Cayley) – для самолётов. И в 1913 году ремень впервые применил Адольф Пегу (Célestin Adolphe Pégoud) – французский пионер авиации и один из первых исполнителей «мёртвой петли» (её он совершил через две недели после Нестерова).

Правда, 11 мая 1903 года изобретение «защитных автомобильных скоб» для пассажиров в транспортном средстве запатентовал и Гюстав-Дезире Лево (Gustave-Désiré Leveau). И в этом же году пятиточечный ремень безопасности изобрёл Луи Рено (Louis Renault).

Почему не пристегнулся ?

Изобретатели изобретали, меняли, улучшали – а производители ни о каких ремнях и слышать не хотели. Во-первых, те были несовершенны, во-вторых, их надо было дополнительно крепить к сиденью. Первой машиной, изначально снабжённой ремнями безопасности, стала Tucker Torpedo в 1948 году. В 1959 году запатентованные трёхточечные ремни стали обязательной принадлежностью Volvo PV 544 и P120 Amazon, а через пару лет и многих автомобилей фирмы Saab.

Изобретателем трёхточечного ремня был авиационный инженер Volvo Нильс Болин (Nils Bohlin), который вначале работал в Saab. В 1985 году Германское патентное ведомство даже отметило это изобретение в числе восьми, принёсших человечеству самую большую пользу за последние 100 лет.

Как это было:

13 августа 1959 года с завода шведского автомобильного гиганта ‘Volvo’ вышел новенький автомобиль Volvo PV 544, оснащенный последней новинкой – трехточечными ремнями безопасности. Имя изобретателя этих чудо-ремней, спасших жизнь миллионам людей, так никогда и не прогремело на весь мир и известно лишь тем, кто специально интересовался этой темой. Действительно, швед Нильс Болин всегда был и оставался скромным инженером, который, как и многие гении, прежде всего интересовался собственно процессом изобретения, а не теми выгодами, которые это может ему принести.

Родился Нильс Ивар Болин (Nils Ivar Bohlin) в 1920 году в шведском городе Хернёсанд (Härnösand, Sweden). Диплом в области машиностроения Нильс получил в шведской школе Härnösand Läroverk в 1939 году, а в 1942-м он уже начал работать в качестве авиаконструктора в авиастроительной компании ‘Saab’. Именно тогда он сконцентрировал свое внимание на разработке и улучшении катапультируемых кресел.

В конце 1950-х Болин уже работал с автомобильным гигантом ‘Volvo’, где он числился инженером по безопасности. Именно здесь он и изобрел свои знаменитые трехточечные ремни безопасности, которые навсегда застолбили имя шведского изобретателя в истории автомобилестроения. Так, он работал над ремнем безопасности в течение года, и здесь ему очень пригодились навыки, полученные во время работы над катапультируемыми авиакреслами для ‘Saab’. Патент на новый тип автомобильного ремня № 3043625 был получен в том же 1959-м, а спустя 10 лет, в 1969-м, Болин уже возглавлял Центральный научно-исследовательский отдел компании ‘Volvo’.

Сегодня трехточечный ремень безопасности стал стандартом для всех автомобилей, однако прошло какое-то время, пока водители во всем мире привыкли к нововведению и стали пользоваться им правильно. Чем же отличались новые, трехточечные ремни, от старых? Как оказалось, тем, что при столкновении они не давали водителю ‘клюнуть’ лицом вперед, а, коме того, новые ремни безопасности защелкивались одним кликом.

Он ушел из ‘Volvo’ в 1985 году. Известно, что Нильс был женат, и у них с женой (Majbrict Bohlin) было двое приемных детей, а позднее появилось много внуков.

Нильс Болин умер 26 сентября 2002 года, в возрасте 82 лет, от сердечного приступа; его похоронили в церкви Torpa Church в шведском городе Рамфалл (Ramfall).

Кстати, в Германии ремни со знаком «Gurt zum Anschnallen, Flugzeugbauart» впервые появились в 1957 году на серийных машинах Porsche и Mercedes-Benz W111. На других же немецких автомобилях официально утверждённый тип трёхточечных ремней безопасности появился 1 апреля 1961-го.

Появился – и вызвал бурю недовольства. Причём не только производителей (большинство автомобилей были не готовы к установке трёхточечных ремней), но и водителей, намертво «скованных одной цепью». Тем более что с 1967 года ремни безопасности стали устанавливаться и на задние сиденья автомобилей. Но с 1 января 1974 года установка ремней на новых немецких автомобилях стала обязательной. Хотя их применение оставалось всё ещё делом добровольным.

Добровольца долго уговаривали. В 1972 году появился инерционный механизм натяжения ремней, обеспечивающий пассажирам больше свободы и безопасности. У ремней появилась красная отстёгивающая «кнопка» американской модели. В стране прошла широкая кампания под лозунгом: Erst gurten, dann starten (Сначала пристегнись, потом стартуй). Тем не менее остановить «подвиг добровольца» смогли, как это чаще всего бывает, лишь деньги. С 1 августа 1984 года вождение без ремня безопасности стало наказуемым – штраф составлял 40 DM. И число пристегнувшихся водителей и пассажиров тут же взлетело к 90 процентам.

А надо было пристегиваться !

К этому времени Германия плелась в хвосте у стран, принявших закон об обязательном использовании ремней безопасности. Пионерами здесь стали Чехословакия (1969), Koт-д’Ивуар (1970), Япония (1971), Австралия, Бразилия и Новая Зеландия (1972). Швеция, между прочим, сделала использование ремней «обязаловкой» лишь в январе 1975-го.

Ну а в СССР обязательное применение ремней безопасности на передних сиденьях всех легковых автомобилей ввели в 1979-м. Хотя сами ремни внедрили ещё в 1969 году на 412-м «Москвиче» (в 1973 г. появилась отечественная разработка, автор – Леонид Оскарович Тедер, главный специалист эстонского завода «Норма», начавшего выпуск ремней), а с 1977-го – на «ГАЗ-24».

При столкновении или при экстренном торможении сила инерции настолько большая, что бросает человека вперед, а это грозит серьезными травмами. Ученые подсчитали, что небольшая «малолитражка» которая весит не более одной тонны при скорости 50 км/ч обладает кинетической энергией в 100 Дж. Во время столкновения эта энергия идет на деформацию передней части кузова. Деформация составляет от 30 до 50 см в зависимости от конструкции машины. При столкновении величина силы, которая воздействует на водителя и пассажиров, определяется по второму закону Ньютона по формуле F=ma, где m – это масса водителя в килограммах, а – ускорение или замедление в м/с2.

Давайте произведем простые расчеты. Если авто, которое двигается со скоростью 50 км/ч, сталкивается с неподвижным препятствием, а деформация передней части его кузова составляет 50 см, то величина замедления будет равна 385 м/с2. Если взять среднестатистического водителя, масса которого составляет 80 кг, то на него в этот момент будет воздействовать сила, равная 30800 ньютонов.

Что это значит? Это значит, что при столкновении масса водителя увеличивается в 40 раз! Вряд ли нужно объяснять, какие травмы можно получить при таком столкновении. Как минимум, не совместимые с жизнью.

ИСПОЛЬЗОВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ ПОЗВОЛЯЕТ УМЕНЬШИТЬ РИСК ГИБЕЛИ:

● при лобовом столкновении в 2,3 раза ● при боковом столкновении в 1,8 раза

● при опрокидывании автомобиля в 5 раз

Московский автомобильно-дорожный институт провел исследования, которые позволили установить, что чаще всего пассажиры и водители легковых автомобилей получают травмы грудной клетки и головы. При этом источником травм людей, которые находятся за рулем, в 68% является рулевая колонка, в 28,5% – ветровое стекло, в 23,1% – приборный щиток, в 12,5% – боковая стойка и в 3% – крыша.

Категории пострадавших

Получили ранения, %

всего

исход

летальный

тяжелый

легкий

Водители

с ремнями

16,8

0,9

22,3

76,8

без ремней

83,2

3,3

23,3

73,4

Пассажиры на переднем сиденье

с ремнями

17,1

0,8

17,2

82

без ремней

82,9

3,4

25,7

70,9

По своей конструкции все ремни безопасности делятся на поясные, диагональные и комбинированные. Если поясной и диагональный типы ремней не способны обеспечить полную фиксацию туловища, то комбинированный, включающий и поясную, и диагональную лямки, гарантирует полную безопасность. В свою очередь комбинированные трехточечные ремни бывают двух видов: инерционные и неинерционные. Инерционные ремни безопасности используются на всех современных автомобилях. Такие ремни втягиваются специальным устройством в непристегнутом состоянии.

Сегодня автопроизводители стараются максимально совершенствовать системы безопасности, включая и ремни. Сегодня большой популярностью пользуются ремни безопасности с преднатяжителями, сигналом для которых служит аварийное замедление машины. Они притягивают пассажиров и водителя к спинкам сидений и реагируют даже быстрее, чем подушки безопасности.

А вот смотрите, какие футболки сейчас выпускают:

Английская компания TRL (Transport Research Laboratory) провела очень серьезное исследование и выяснила, почему же люди не пристегиваются ремнем безопасности. Эти данные позволят гораздо эффективнее пропагандировать использование этого нехитрого, но весьма эффективного средства спасения жизни.

Оказывается, многие водители не пользуются ремнем, потому что… бояться его. Значительная часть автолюбителей считают, что ремни приносят больше вреда, чем пользы. Водители, которые не пользуются ремнями, уверяют, что при боковом ударе ремни безопасности могут задушить водителя, а во время фронтального столкновения они ломают ребра. А еще водители верят, что если человек не пристегнут, то при сильном лобовом столкновении он просто-напросто вылетит через лобовое стекло, упадет на мягкую травку и останется в живых.

Силен также страх сгореть в машине в случае ДТП – считается, что пристегнутый ремнем водитель при возгорании автомобиля не сможет быстро выбраться из салона и в итоге зажариться заживо. А вот если не пристегиваться, то пожар будет не страшен. Да и при падении машины в воду пристегнутый человек обязательно должен будет захлебнуться и утонуть. И не пристегнутый – выплывет.

У таксистов и дальнобойщиков есть свои страхи. Многие из них считают, что пристегиваясь ремнем они имеют больше шансов погибнуть от рук бандитов. Таксисты уверены, что при нападении грабителей они успеют быстро открыть дверь машины и выбежать на улицу. А если они пристегнуты, то их убьют. Однако самое опасное заблуждение касается другого. Огромная часть шоферов искренне считают, что использование ремня не обязательно, если их машина оснащается подушками безопасности! А ведь при ДТП подушка способна нанести очень серьезные травмы не пристегнутому ремнем человеку.

Исследователи выяснили, что чаще всего ремнями безопасности не пользуются мужчины, особенно молодые. Кроме того, редко пристегиваются ремнями пассажиры задних рядов. Они почему-то искренне верят, что на втором ряду гораздо безопаснее при аварии, чем на передних сиденьях. Интересно также и то, что обычно водители отказываются от ремней в вечернее и ночное время. В этом случае автолюбители говорят, что на дорогах мало машин и, мол, можно расслабиться (при этом водители забывают, что в этом случае скорость автомобилей становится выше, и в результате тяжесть ДТП увеличивается).

А вы как считаете ? Нужно все таки пристегиваться или это обязаловка, которая не факт что поможет если что ? [источники]источники

http://hitechdragon.ru

http://www.rg-rb.de/index.php?option=com_rg&task=item&id=6580

http://www.peoples.ru/technics/designer/nils_bohlin/

http://www.gazu.ru/safety/bdd/10260/

Давайте вспомним Когда что появилось в автомобиле .. Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=39371

тред о создании ремня безопасности и отказе Volvo зарабатывать на нём — Транспорт на vc.ru

Перевод Twitter-треда основателя сервисов Macro и Gamer Sensei Анкита Харатхи.

{"id":196609,"url":"https:\/\/vc. ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem","title":"\u00ab\u0412 \u043a\u0430\u0436\u0434\u043e\u0439 \u043c\u0430\u0448\u0438\u043d\u0435 \u0435\u0441\u0442\u044c \u043d\u0435\u043c\u043d\u043e\u0433\u043e \u041d\u0438\u043b\u044c\u0441\u0430 \u0411\u043e\u043b\u0438\u043d\u0430\u00bb: \u0442\u0440\u0435\u0434 \u043e \u0441\u043e\u0437\u0434\u0430\u043d\u0438\u0438 \u0440\u0435\u043c\u043d\u044f \u0431\u0435\u0437\u043e\u043f\u0430\u0441\u043d\u043e\u0441\u0442\u0438 \u0438 \u043e\u0442\u043a\u0430\u0437\u0435 Volvo \u0437\u0430\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u0442\u044c \u043d\u0430 \u043d\u0451\u043c","services":{"facebook":{"url":"https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem","short_name":"FB","title":"Facebook","width":600,"height":450},"vkontakte":{"url":"https:\/\/vk.com\/share.php?url=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem&title=\u00ab\u0412 \u043a\u0430\u0436\u0434\u043e\u0439 \u043c\u0430\u0448\u0438\u043d\u0435 \u0435\u0441\u0442\u044c \u043d\u0435\u043c\u043d\u043e\u0433\u043e \u041d\u0438\u043b\u044c\u0441\u0430 \u0411\u043e\u043b\u0438\u043d\u0430\u00bb: \u0442\u0440\u0435\u0434 \u043e \u0441\u043e\u0437\u0434\u0430\u043d\u0438\u0438 \u0440\u0435\u043c\u043d\u044f \u0431\u0435\u0437\u043e\u043f\u0430\u0441\u043d\u043e\u0441\u0442\u0438 \u0438 \u043e\u0442\u043a\u0430\u0437\u0435 Volvo \u0437\u0430\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u0442\u044c \u043d\u0430 \u043d\u0451\u043c","short_name":"VK","title":"\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435","width":600,"height":450},"twitter":{"url":"https:\/\/twitter.com\/intent\/tweet?url=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem&text=\u00ab\u0412 \u043a\u0430\u0436\u0434\u043e\u0439 \u043c\u0430\u0448\u0438\u043d\u0435 \u0435\u0441\u0442\u044c \u043d\u0435\u043c\u043d\u043e\u0433\u043e \u041d\u0438\u043b\u044c\u0441\u0430 \u0411\u043e\u043b\u0438\u043d\u0430\u00bb: \u0442\u0440\u0435\u0434 \u043e \u0441\u043e\u0437\u0434\u0430\u043d\u0438\u0438 \u0440\u0435\u043c\u043d\u044f \u0431\u0435\u0437\u043e\u043f\u0430\u0441\u043d\u043e\u0441\u0442\u0438 \u0438 \u043e\u0442\u043a\u0430\u0437\u0435 Volvo \u0437\u0430\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u0442\u044c \u043d\u0430 \u043d\u0451\u043c","short_name":"TW","title":"Twitter","width":600,"height":450},"telegram":{"url":"tg:\/\/msg_url?url=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem&text=\u00ab\u0412 \u043a\u0430\u0436\u0434\u043e\u0439 \u043c\u0430\u0448\u0438\u043d\u0435 \u0435\u0441\u0442\u044c \u043d\u0435\u043c\u043d\u043e\u0433\u043e \u041d\u0438\u043b\u044c\u0441\u0430 \u0411\u043e\u043b\u0438\u043d\u0430\u00bb: \u0442\u0440\u0435\u0434 \u043e \u0441\u043e\u0437\u0434\u0430\u043d\u0438\u0438 \u0440\u0435\u043c\u043d\u044f \u0431\u0435\u0437\u043e\u043f\u0430\u0441\u043d\u043e\u0441\u0442\u0438 \u0438 \u043e\u0442\u043a\u0430\u0437\u0435 Volvo \u0437\u0430\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u0442\u044c \u043d\u0430 \u043d\u0451\u043c","short_name":"TG","title":"Telegram","width":600,"height":450},"odnoklassniki":{"url":"http:\/\/connect.ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem","short_name":"OK","title":"\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438","width":600,"height":450},"email":{"url":"mailto:?subject=\u00ab\u0412 \u043a\u0430\u0436\u0434\u043e\u0439 \u043c\u0430\u0448\u0438\u043d\u0435 \u0435\u0441\u0442\u044c \u043d\u0435\u043c\u043d\u043e\u0433\u043e \u041d\u0438\u043b\u044c\u0441\u0430 \u0411\u043e\u043b\u0438\u043d\u0430\u00bb: \u0442\u0440\u0435\u0434 \u043e \u0441\u043e\u0437\u0434\u0430\u043d\u0438\u0438 \u0440\u0435\u043c\u043d\u044f \u0431\u0435\u0437\u043e\u043f\u0430\u0441\u043d\u043e\u0441\u0442\u0438 \u0438 \u043e\u0442\u043a\u0430\u0437\u0435 Volvo \u0437\u0430\u0440\u0430\u0431\u0430\u0442\u044b\u0432\u0430\u0442\u044c \u043d\u0430 \u043d\u0451\u043c&body=https:\/\/vc.ru\/transport\/196609-v-kazhdoy-mashine-est-nemnogo-nilsa-bolina-tred-o-sozdanii-remnya-bezopasnosti-i-otkaze-volvo-zarabatyvat-na-nem","short_name":"Email","title":"\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443","width":600,"height":450}},"isFavorited":false}

8762 просмотров

Нильс Болин

В 1959 году шведский инженер Volvo Нильс Болин запатентовал одно из величайших изобретений всех времён. Volvo заработала бы миллиарды, но после встречи с президентом компании создатель решил отдать своё творение бесплатно.

Вот как прошла их встреча.

Получив диплом инженера-механика в университете родного города Хярнёсанда (Швеция), Нильс устроился в авиастроительную компанию Saab для работы над катапультируемым креслом.

На протяжении 16 лет он фокусировался на безопасности и в результате создал комплексную систему спасения пилотов. И свою страсть к безопасности он сохранил и привнёс в гостеприимную команду Volvo.

В Volvo Нильс сосредоточил своё внимание на системах безопасности водителя и пассажиров — и начал с ремней безопасности.

В то время ремни безопасности не были стандартной опцией в автомобилях, а их замена представляла собой простой поясной ремень, похожий на тот, которым пристёгиваются в самолёте. И хотя это было лучше, чем ничего, двухточечные ремни безопасности не обеспечивали полноценной защиты человеческого тела при столкновении.

«Я понял, что и верхняя, и нижняя части тела должны надёжно удерживаться на месте с помощью одного ремня через грудь и одного через бёдра», — говорил Нильс.

Он смог применить весь свой опыт в авиационной безопасности и всего за год создать трехточечный V-образный ремень безопасности.

Нильс подал заявку на патент по стандартной процедуре Volvo, и пока Патентное бюро США рассматривало её, инженер не оставался в стороне. Он работал с другими членами команды Volvo, чтобы как можно скорее установить новые ремни безопасности в автомобилях компании.

10 июля 1962 года Патентное бюро США выдало Нильсу патент №3043625 на трехточечный дизайн ремней безопасности. Теперь Volvo нужно было решить, как она будет использовать патент.

На встрече руководства Нильс и в то время президент Volvo Гуннар Энгеллау изучили варианты:

  • Volvo могла оставить патент при себе: ремни безопасности стали бы частью системы безопасности. Так компания завоевала бы доверие потребителей к бренду.
  • Volvo могла лицензировать патент и получать роялти с других производителей, разрабатывающих свои варианты ремней безопасности.
  • Или же производить ремни безопасности самостоятельно и продавать их другим автопроизводителям.

Каждый вариант был крайне прибыльным, и Volvo с лёгкостью заработала бы сотни миллионов долларов и доминировала бы в конкурентной борьбе.

Но прежде чем принять решение, Нильс и Энгеллау поступили иначе. На тот момент Volvo уже два года использовала трехточечные ремни безопасности в своих автомобилях, и менеджеры обнародовали данные об их эффективности.

Результаты были отличными: новые ремни безопасности оказались на несколько порядков эффективнее в предотвращении смертей и травм.

В итоге Нильс заговорил о том, чтобы сделать патент бесплатным, а Энгеллау начал улыбаться. Ранее он потерял члена семьи в ДТП, отчасти из-за недостатков двухточечных ремней безопасности — и работа Нильса была как раз тем, о чем Энгеллау думал все эти годы.

Решение было принято: Volvo начала выдачу патентов на трехточечный ремень безопасности, которые должны были стать промышленным стандартом и тем самым спасти миллионы жизней.

Нильс и Volvo выбрали большее благо, чем прибыль. За свой вклад Нильс получил золотую медаль от Шведской королевской академии инженерных наук. Позже он вошёл в Автомобильный зал славы.

Ремень безопасности для автомобиля - история, конструкция, свойства.

Все современные авто укомплектованы различными системами безопасности, среди которых есть как активные – срабатывающие во время возникновения аварий, так и пассивные – снижающие вероятность получения травм во время ДТП. А начиналось всё с обычных ремней...

Немного истории...

Они впервые появились в 1885 году. Первоначально они активно применялись на заре эры авиации. Известно, что французский пилот Пегу в 1913 году первым совершил «мёртвую петлю», надёжно пристегнувшись специальным страховочным механизмом. Это был пояс с карабинами, который напоминал те, чем пользуются  монтажники-высотники.

В начале пятидесятых годов прошлого столетия эти страховочные устройства спустились с неба на землю и перекочевали на автомобили. Патент на изобретение достался братьям Лигонам из США. Их средство имело две точки крепления и обеспечивало фиксацию в районе пояса.

Немного позже это нововведение заинтересовало Генри Форда и по миру стали «бегать» легендарные автомобили Ford с инновационной опцией, которая отличала их от других. Тогда применялись два вида двухточечных ремней: поясной и грудной. Поясной перехватывал поясничную зону и проходил параллельно сидению, а грудной крепился одной стороной внизу, а другой – на специальном тоннеле, установленном между сидениями.

Уже в 1955 году в США использование этого вида страховки стало обязательным, превратив её из опции в штатное оборудование. Через два такое же решение принял шведский риксдаг, а позже и другие европейские страны. К нам инновация добралась лишь в 1975 году.

Устройство и принцип трёхточечного ремня

Современный трёхточечный ремень увидел свет благодаря талантливому изобретателю Нильсу Болину, который работал в концерне Volvo. После многочисленных исследований он сделал вывод о том, что высшую степень безопасности можно достигнуть при использовании сразу двух лямок. Первая, наискось пересекая тело, фиксирует его, а вторая используется для фиксации в поясе. Так свет увидела V-образная конструкция с тремя точками, которая стала настоящей революцией. Сам изобретатель говорил, что нашёл лучший компромисс между эффективной защитой и комфортом. По версии германского патентного ведомства, трёхточечная конструкция вошла в восьмёрку самых полезных и ценных для человечества изобретений двадцатого века.

Как видно, у этого вида страховки большая история. Причём далеко не всегда она была радужной. Несмотря на многочисленные доказательства об их пользе, статистические данные и рекомендации специалистов сами водители пользовались ими с неохотой. Говорили, что чувствуют себя связанными. Их также не приветствовали производители автомобилей, утверждая, что они это лишние мучения и повышенные затраты. Однако факт остаётся фактом. Это признанное средство, которое является обязательным, и пренебрежение им ведёт как минимум к штрафу за ремни безопасности, не говоря уже о рисках для жизни и здоровья.

Современная конструкция – это лента из прочного полиэстера, способного выдерживать большие нагрузки на разрыв. Она изготовлена в виде лямки с регулируемыми и нерегулируемыми точками крепления.

Каждая конструкция имеет катушку с инерционным механизмом, преднатяжитель и ограничитель. Отдельное внимание заслуживает замок ремня безопасности, конструкция которого как всё талантливое очень проста. Он позволяет быстро застёгивать, надёжно удерживать и так же быстро освобождать крепление. Втягивающее устройство представляет собой храповый механизм, а аварийную блокировку обеспечивает специальный чувствительный элемент, основой которого, как правило, является обычный шарик из металла. Когда он начинает перемещаться, катушка фиксируется специальной системой рычагов. Основная нагрузка при этом приходится на болты крепления. Поэтому их изготавливают из особо твёрдого сплава и крепят непосредственно к каркасу авто.

Интересна система, отвечающая за натяжение лямки. Работу её обеспечивает маховик, который закреплен на оси катушки. Фактически механизм представляет собой диск, обеспечивающий плавность хода. Однако если вдруг случается рывок, то диск начинает преодолевать силу трения, и одновременно возникает большая нагрузка на винтовую поверхность. В итоге диск смещается и храповик блокируется. Другими словами, при фронтальном ударе или резком торможении передние ремни безопасности исключают удары водителя и пассажира о лобовое стекло и переднюю панель. Часто можно слышать вопрос о том, какой ремень безопасности самый эффективный на больших скоростях. Надо понимать, что любое устройство имеет предел эффективности. Многочисленные опыты и проверки на специальных стендах дают специалистам право утверждать, что на скоростях более 200 км/ч от любого штатного ремня, даже самого прочного, толку будет ноль. Если, конечно, он не является специальной конструкцией, которая используется в гоночных болидах.

Эксперты утверждают, что применение таких конструкцийснижает риск получения травм при лобовом столкновении более чем в 2 раза, при боковом ударе – в 1.8 раз, а при переворачивании авто в целых 5 раз. В пользу спокойной, не экстремальной езды говорят также следующие выкладки. При лобовом столкновении находящиеся в салоне получают такие же травмы, как при падении с высоты на твёрдую поверхность. Причём чем выше скорость встречи с препятствием, тем степень травм больше. Например, при скорости 40 км/ч – высота составляет более 6 метров, при 60 км/ч – она уже составит 14 метров, а при 80 км/ч – вырастет до 25 метров. По данным исследований штатные ремни безопасности снижают вероятность смерти при ДТП на 50% и уменьшают риск травмирования на 65%.

Зачем нужны задние ремни безопасности?

Есть много мифов, касающихся этой темы. Некоторые считают, что пассажирам, сидящим сзади, вообще можно не пристёгиваться. Другие полагают, что если наименее безопасное место в авто за водителем, то задние ремни безопасности можно не использовать. Действительно, эксперты утверждают, что места сзади на 16% безопаснее, но это не означает, что отсутствует вероятность вылета через лобовое стекло при сильном фронтальном ударе в случае непристёгнутого ремня.

4-х, 5-ти и 6-ти точечные...

Существуют ещё четырёхточечные конструкции. Они крепятся верхней парой точек к спинке сиденья, а нижней – непосредственно к самому креслу. Для обычных водителей их конструкция неудобна, но они нашли широкое применение в спортивных автомобилях.

Пятиточечные. Ими тоже комплектуются спорткары.

Такой вид знаком также многим родителям, которым приходится ездить с детьми. Ведь именно пятиточечные конструкции применяются в детских автокреслах, где ребёнка надёжно фиксируют сразу три лямки. Две располагаются вертикально, а третья – снизу, пропускается между ногами и вставляется в крепление, соединяющее все лямки.

Вообще, что касается перевозки детей до 12 лет и использования штатного оборудования, то Правила дорожного движения чётко регулируют этот вопрос, определяя единственными разрешёнными устройствами только детские автокресла и бустеры. Что же касается специальных детских ремней безопасности и различных адаптеров, то о них в правилах ничего не сказано, поэтому применение их может привести к штрафу. А вот в комплексе с разрешёнными устройствами применять их можно и даже нужно, потому что безопасности для ребёнка никогда много не бывает.

Шеститочечные. Их не увидеть на обычных автомобилях. Такими конструкциями комплектуются гоночные машины, где даже водитель именуется пилотом, а сама езда называется пилотированием.

Они имеют жёсткую фиксацию и обеспечивают буквально приковывание водителя к пилотажному креслу.

Безопасность будущего

Следует отметить, что процесс улучшения систем не останавливается. Сегодня ведутся разработки инновационных лент, которые при ударах наполняются газом, превращаясь в своеобразные подушки. Есть новейшие разработки, связанные с внедрением электронных адаптирующихся систем преднатяжителя. Они по специальным алгоритмам способны определять вес водителя или пассажира и автоматически устанавливать удерживающее усилие в случае аварии.

Эксперты прогнозируют выход новинок в ближайшем будущем, а вот станут ли они столь же популярными как изобретение Нильса Болина, покажет время...

Установка трехточечных ремней безопасности на микроавтобусы, крафтер, хендай, стартес, ванео, вито, мультиван, каравелла . СЗАО Строгино, Митино, Крылатское, Тушино

Наиболее распространенным конструктивным элементом системы безопасности автомобиля являются ремни безопасности. Главным их предназначением является предотвращение падения и опасного перемещения человека при столкновении, либо резком торможении. Использование ремней безопасности – это самый простой способ повысить свою безопасность в любом транспортном средстве.

Автотехцентр Star Motors предоставляет своим клиентам полный спектр услуг по ремонту и обслуживанию отечественных и зарубежных автомобилей любых марок. Вот уже не первый год наша компания специализируется на переоборудовании транспортных средств. Одним из главных этапов переоборудования автомобилей Крафтер, Хендай, Стартес, Ванео, Вито, Мультиван, Каравелла является установка ремней безопасности. Следует отметить, что в настоящее время большинство эксплуатируемых автобусов не оборудованы ремнями безопасности.

На сегодняшний день используется следующие виды ремней безопасности:

  • двухточечные статические ремни безопасности;
  • трехточечные инерционные ремни безопасности;
  • четырехточечные ремни безопасности;
  • надувные ремни безопасности.

Нашими специалистами осуществляется установка трехточечных ремней безопасности. Такой ремень включается в себя лямку, замок и втягивающую катушку. Для его изготовления используются прочные материалы. С помощью специальных устройств лямка прикрепляется к кузову в трех точках: на пороге, на стойке и на специальной тяге с замком. Современные авто оснащаются ремнями безопасности с натяжителями.

К основным преимуществам таких ремней безопасности можно отнести:

  • данный вариант будет стоить гораздо дешевле, чем установка «родных» т.е фирменных ремней;
  • обеспечение возможности сохранения способности трансформации салона;
  • установка ремней безопасности может осуществляться на сидениях, предварительно демонтированных с транспортного средства.

Кроме того, при необходимости, можно произвести установку любого количества ремней. Так, на задний трехместный диван наши мастера смогут установить три защитных ремня.

Следует отметить, что для транспортных средств разных категорий существуют свои минимальные требования к установке ремней безопасности. При желании, вы можете уточнить все детали, касающиеся вашей модели авто, у наших специалистов.



Установка ремней безопасности осуществляется опытными специалистами автотехцентра Star Motors в кратчайшие сроки. Все устанавливаемые ремни безопасности имеют все необходимые сертификаты. Также мы оказываем помощь в оформлении всех документов для ГИБДД. Наша компания имеет все необходимые разрешительные документы на монтаж ремней безопасности и выдает заказчикам сертификаты для ГИБДД, позволяющие внести отметки в регистрационные документы на транспортное средство.



Чтобы установить ремни звоните нам :
режим работы: пн-пт 9:00-21:00, сб-вс 10:00-21:00
адрес: Москва, район Строгино, ул. Маршала Прошлякова д. 32

Трехточечному ремню безопасности исполняется 60 лет, и это чертов герой

  • Первый трехточечный ремень безопасности был продан в Volvo PV544 в Швеции 13 августа 1959 года.
  • Прошло несколько лет, прежде чем эта функция завоевала популярность у автопроизводителей и общественности, а также у первого федерального устройства США. Закон об обязательных ремнях безопасности не применялся до 1968 года.
  • Volvo запатентовала свою конструкцию ремня, но разрешила всем пользоваться им, и компания по-прежнему разрешает открытый доступ к своим данным исследования аварий.

    Что вы надеваете каждый раз, когда садитесь в машину, которая тонкая, гладкая и, как считается, с 1959 года спасла более миллиона жизней? Это будет трехточечный ремень безопасности, и вы должны благодарить Volvo за то, что он присутствует в вашем автомобиле. 13 августа 2019 года ему исполнилось 60 лет, и он продолжает развиваться, даже если вы можете принять это как должное. Итак, чтобы напомнить всем о том, почему приземленный трехточечный ремень - это совсем не то, пристегнитесь и ознакомьтесь с краткой историей этого важного творения и того, как он появился в каждой новой машине, Volvo или любой другой.

    The Why

    Рискуя походить на родителей, из-за назойливого объявления общественной службы или назойливой кампании по обеспечению безопасности, пристегивайте ремень безопасности всякий раз, когда находитесь в автомобиле. Рассмотрим физику: когда ваша машина врезается в что-то, она быстро замедляется. Тела в движении, как правило, остаются в движении, поэтому, если вы не пристегнуты ремнями, угадайте, что происходит, когда ваша машина останавливается? Вы этого не сделаете!

    Взято из урока физики. Это означает, что ремни безопасности не дают вам вылететь из машины в случае аварии.Они также не дают вам влететь в приборную панель, потолок или двери при аварии. По сути, здесь происходит много противников превращения в снаряды.

    Без всякой иронии, решение этих проблем с летающими пассажирами было предложено Нильсом Болином, бывшим авиационным инженером, который до прихода в Volvo в 50-х годах участвовал в разработке катапультных кресел для самолетов. В шведском автопроизводителе Болину было поручено применить свои специализированные знания, взяв свой опыт в области воздействия экстремальных сил на человеческое тело и сосредоточив его на удержании пассажиров внутри транспортного средства .

    Нильс Болин, используя свое изобретение.

    Volvo

    The Fix

    В конце 1950-х годов безопасность пассажиров была в целом мрачной. Если ремни безопасности вообще были включены в новый автомобиль, они обычно были из колен. Несмотря на то, что поясные ремни лучше, чем без ремней, поясные ремни распределяют эти замедляющие ударные силы по более узкой области вашего тела, чем многоточечный ремень, а также никоим образом не определяют ваш торс, оставляя его и вашу голову свободными для движения по кабине во время удара .Учитывая, что в то время внутренние поверхности из чистого металла все еще были нормой (в отличие от сегодняшних кают с мягкой обивкой и пластиком), а большинство пассажиров были подобны желткам в яйце, ожидающим, когда их перепутают.

    Удивительно, но Volvo с готовностью признает, что возник новый трехточечный ремень, который предшествовал его собственному. Его ремни образовывали Y-образную форму, при этом две части ремня смутно имитировали сегодняшние V-образные плечевые и поясные ремни, но встречались над животом пассажира, а не сбоку от сиденья.Третья ветвь ремня привязывала бы пересечение на животе к якорю рядом с сиденьем. Проблема в том, что при таком расположении ремня на мягкой местности было слишком много ремня, и было сказано, что надевать его было сложно.

    Болин полагал, что, хотя Y-образные ремни ознаменовали шаг в правильном направлении с точки зрения адекватного распределения ударных сил по более широкой площади, не менее важно обеспечить распределение этих сил по прочным участкам тела. Таким образом, вместо того, чтобы бегать ремнями по телам пассажиров, Болин спроектировал путь ремня, пересекающий самые прочные части: плечо, грудь и тазовую кость.

    Простота использования была ключевым моментом, и Болин остановился на простой V-образной форме, которая позволяла пользователям дотянуться, схватить пряжку и натянуть ее (а вместе с ней плечевую и поясную части ремня) через свое тело. к защелке в основании сиденья. Вспомните, когда вы в последний раз летели в самолете; даже поясной ремень, по крайней мере, без намоточной катушки, требует для работы двух рук.

    Adoption

    Ремень безопасности используется в середине прошлого века, поэтому неудивительно, что новомодный ремень, разработанный Bohlin и Volvo, не сразу прижился.Даже Volvo сначала устанавливала трехточечные стрелки только на передних сиденьях; автопроизводителю потребовалось до 1967 года, чтобы добавить их на задние сиденья своих автомобилей.

    Volvo

    Volvo продала первый автомобиль с сегодняшней трехточечной системой ремня безопасности клиенту в Швеции 13 августа 1959 года. Первыми Volvo, проданными с ремнями, были модели PV544 (вверху) и Amazon 120, только в Скандинавских странах. Таким образом, Volvo стала первым автопроизводителем в мире, который в стандартной комплектации оснастил свои автомобили ремнями безопасности.После этого Volvo потратила годы на то, чтобы убедить остальную часть автомобильной промышленности в том, что ремни являются ценными спасателями. Он провел многочисленные презентации с демонстрациями манекенов для столкновения в реальном времени и привел данные и исследования, подтверждающие ценность ремней. Volvo даже отслеживала каждую аварию с участием ее автомобилей в течение одного года в Швеции (всего 28 000 аварий) и нашла данные, недвусмысленно подтверждающие, что трехточечные ремни безопасности помогли избежать гибели водителей и пассажиров и снизить травматизм на 50–60 процентов.

    Volvo даже получила открытый патент на конструкцию ремня, но не будет обеспечивать соблюдение каких-либо патентов или взимать с других роялти за использование своих трехточечных ремней.Этот ранний открытый исходный код технологии не замедлился; Volvo недавно объявила, что поделится своими исследованиями аварий и компьютерным моделированием с университетами, исследователями и даже другими автопроизводителями, чтобы другие могли учиться на ее разработках и опираться на них. По словам Volvo, компания «продолжала ставить общественный прогресс выше финансовой выгоды».

    Трехточечный ремень с тех пор получил инерционные катушки (которые блокируют катушку во время резкого замедления), преднатяжители (которые быстро затягивают ремни во время удара), ограничители нагрузки (которые уменьшают силы на груди пассажира, позволяя ремню двигаться) выплачиваются контролируемым образом во время аварии) и даже встроенные подушки безопасности для распределения нагрузки по большей площади.

    Несмотря на эти усовершенствования, базовая конструкция трехточечного ремня не изменилась с момента его создания Болином. Сегодня устройство безопасности требуется на каждом новом автомобиле, грузовике и внедорожнике. Это основная удерживающая система, в отличие от подушек безопасности, которые считаются дополнительными удерживающими устройствами, поскольку они дополняют ремни. Вы должны носить устройство Болина каждый раз, когда садитесь в машину, потому что, как бы банально это ни казалось, что произойдет, если вы решите не носить его, совсем не так.

    Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Изобретатель трехточечного ремня безопасности Нильс Болин родился

    Нильс Болин, шведский инженер и изобретатель, ответственный за трехточечный поясной и плечевой ремень безопасности, который считается одним из самых важных нововведений в области автомобильной безопасности, родился 17 июля 1920 года в Хернесанде. , Швеция.

    До 1959 года в автомобилях были доступны только двухточечные поясные ремни; по большей части, единственные люди, которые регулярно пристегивались, были автогонщиками. Двухточечные ремни, привязанные к телу, с пряжкой на животе, как известно, при скоростных авариях вызывали серьезные внутренние травмы. В 1958 году Volvo Car Corporation наняла Болина, который проектировал катапультные кресла для самолетов-истребителей Saab в 1950-х годах, в качестве первого главного инженера компании по технике безопасности. (Родственник генерального директора Volvo Гуннара Энгелау погиб в автокатастрофе, что помогло компании усилить меры безопасности.Болин работал с более сложными четырехточечными ремнями безопасности в самолетах и ​​знал, что эта система будет непригодной для использования в автомобиле. При разработке нового ремня безопасности он сосредоточился на обеспечении более эффективного метода защиты водителя и пассажира от воздействия резкого замедления, происходящего при аварии.

    В течение года Болин разработал трехточечный ремень безопасности, который использовался в автомобилях Volvo в 1959 году. Новые ремни фиксировали как верхнюю, так и нижнюю часть тела; его ремни соединялись на уровне бедер и пристегивались к тому, что Болин называл «неподвижной точкой крепления» ниже бедра, чтобы они могли безопасно удерживать тело в случае аварии.По словам Болина (цитируемого The New York Times в его некрологе за 2002 год): «Это был просто вопрос поиска решения, которое было бы простым, эффективным и которое можно было бы удобно использовать одной рукой».

    В интересах безопасности Volvo бесплатно предоставила другим производителям автомобилей новый дизайн ремня безопасности; он требовался на всех новых американских автомобилях с 1968 года. С 1959 года инженеры работали над усовершенствованием трехточечного ремня, но основная конструкция осталась по-прежнему у Болина. На момент смерти Болина в сентябре 2002 года, по оценкам Volvo, ремень безопасности спас более одного миллиона жизней за четыре десятилетия с момента его появления.Только в Соединенных Штатах, по данным Национальной администрации безопасности дорожного движения, ремни безопасности ежегодно спасают более 11 000 жизней.

    Универсальные трехточечные выдвижные поясные и плечевые ремни безопасности

    Сортировать Лучшее совпадениеСамая низкая ценаСамая высокая ценаСписок A-ZСписок Z-AНовыйСтарый

    Описание: Доступный в 32 различных цветах лямок, этот поясной и плечевой ремень снабжен пряжкой с фиксатором.Настройте этот ремень безопасности онлайн на сайте SeatbeltPlanet!

    Товар #: 300

    .

    Условие: Новый

    Описание: Этот 3-точечный ремень безопасности поставляется с цельнометаллической пряжкой со звездообразным рисунком и доступен с различными цветами лямок. Купите этот популярный ремень на сайте SeatbeltPlanet.

    Товар #: 301

    .

    Условие: Новый

    Описание: Купите 3-х точечный выдвижной ремень безопасности на коленях и плечах для своего автомобиля сегодня! Этот ремень имеет пряжку с подъемной защелкой и доступен в любом цвете.

    Товар #: 302

    .

    Условие: Новый

    Описание: Выдвижной ремень безопасности на коленях и плечах с концевой пряжкой

    Товар #: 304

    .

    Условие: Новый

    Описание: Изготовленный с черным втягивающим устройством и накладками на плечевую петлю, этот 3-точечный ремень безопасности является идеальной заменой.Купите этот простой в установке ремень онлайн уже сегодня!

    Товар #: 305

    .

    Условие: Новый


    Универсальные трехточечные убирающиеся ремни безопасности удобны и обеспечивают гибкость, необходимую многим водителям и пассажирам. 3-точечный убирающийся поясной и плечевой ремень безопасности работает как привязная привязь, но с дополнительным удобством втягивающегося поясного ремня. Вы будете чувствовать себя в безопасности, управляя ли вы небольшим автомобилем или тяжелой техникой, если будете использовать один из этих ремней безопасности в своем автомобиле.Трехточечный втягивающийся поясной и плечевой ремень безопасности можно легко установить на переднее или заднее сиденье. Вам просто нужно приобрести дополнительный монтажный комплект, снять существующие ремни безопасности и начать установку. Вы будете готовы к вождению в полной безопасности за считанные минуты. Ремни безопасности от Seatbelt Planet всегда профессионально изготавливаются и изготавливаются. Они также настраиваются. Наши универсальные трехточечные убирающиеся ремни безопасности ничем не отличаются. Вы можете сделать его своим, выбрав цвет и стиль, которые подходят вашему автомобилю и вашей индивидуальности.Однако первый шаг, который вам нужно сделать, - это выбрать стиль защелки. Пряжки для трехточечного втягивающегося поясного и плечевого ремней безопасности доступны с кнопками, защелками или концевыми разблокировками. Все варианты безопасны. Стиль кнопки является самым простым в использовании и является более стандартным из трех. Вы просто нажимаете кнопку на пряжке. Поясной ремень убирается, и плечевой ремень освобождается. Пряжка с защелкой требует, чтобы защелка была поднята. Это самый безопасный из трех вариантов, поскольку вероятность его случайного отсоединения минимальна.Конечное освобождение отлично подходит для тех, кому нужно вставать и снимать ограничения, потому что его можно освободить одной рукой. В конце концов, каждый вариант - отличный. Выбрав пряжку, вы можете выбрать ее цвет. Большинство автомобилей изначально оснащено черными ремнями безопасности или ремнями безопасности, которые соответствуют цвету интерьера. В Seatbelt Planet мы предлагаем все стандартные цвета. Кроме того, мы предлагаем дополнительные цвета и индивидуальные ремни. Если вы можете мечтать об этом, мы почти гарантированно сможем это сделать.Самая важная особенность универсального трехточечного ремня безопасности с выдвижной опорой - обеспечивает ли он необходимую безопасность. Наши ремни безопасности соответствуют федеральным стандартам безопасности автомобилей, поэтому вы всегда будете в безопасности. Они прошли испытания и одобрены для использования на передних или задних сиденьях. Они безопасны для водителей и пассажиров. Их можно использовать в автомобилях любого размера, не беспокоясь о том, что они не смогут надежно привязать вас к сиденью. Все ремни безопасности, продаваемые Seatbelt Planet, производятся в США.Мы поддерживаем наши продукты с 90-дневной гарантией удовлетворенности и годовой гарантией производителя. В том маловероятном случае, если ваш ремень безопасности будет поврежден, мы также можем сделать для вас ремонт. Позвоните нам сегодня в Seatbelt Planet. У нас есть агенты по обслуживанию клиентов, которые помогут вам подобрать подходящий размер и размер до того, как вы разместите заказ. Если вам нужно поговорить с нами в нерабочее время, вы можете связаться с нами через социальные сети или через нашу онлайн-форму. Мы относимся к каждому клиенту так, как будто вы наш единственный клиент.Мы ждем вашего ответа.

    Почему Volvo выдала патент на свое самое важное изобретение

    По словам Volvo

    , спасательный трехточечный ремень безопасности был слишком значительным, чтобы не использовать его.

    Volvo открыла патент на трехточечный ремень безопасности, который на сегодняшний день спас более 35 000 жизней. Фотография любезно предоставлена: Volvo

    .

    Нильс Болин, инженер Volvo, изобрел трехточечный ремень безопасности в 1959 году.1950-е годы были временем, когда пилоты и гонщики носили ремни безопасности, но ремни безопасности - там, где они крепились в автомобилях - имели форму элементарного двухточечного ремня безопасности. При авариях иногда они приносили больше вреда, чем пользы.

    Причина, по которой трехточечный ремень безопасности получил такое широкое распространение, на самом деле заключается в том, что Volvo открыла патент, чтобы любой производитель автомобилей мог использовать его в своей конструкции. Они решили, что изобретение было настолько значительным, что оно имеет большую ценность как бесплатный инструмент для спасения жизни, чем как средство получения прибыли.

    Управляющий директор Volvo

    Алан Десселл сказал: «Решение о выдаче патента на трехточечный ремень безопасности было дальновидным и соответствовало руководящему принципу безопасности Volvo».

    Человек, спасший миллион жизней

    Нильс Болин, изобретатель трехточечного ремня безопасности, получил золотую медаль Шведской королевской академии инженерных наук в 1995 году, а в 1999 году был занесен в Зал автомобильной славы.

    Болин, бывший авиационный инженер Saab, который работал над катапультными креслами, знал, что эффективный ремень должен поглощать силу, воздействующую на тело, но при этом быть таким простым в использовании, что даже ребенок может пристегнуться.Его гениальное решение - комбинированный поясной ремень с диагональным ремнем на груди. Он закрепил ремни низко рядом с сиденьем, так что геометрия ремней образовывала «V» с концом, направленным в пол. Такая конструкция означала, что ремень останется на месте и не сдвинется под нагрузкой.

    Согласно последним данным, выпущенным в рамках празднования 50-летия изобретения трехточечного ремня безопасности, он спас миллионы жизней во всем мире и предотвратил еще более серьезные травмы.Снижая вероятность травмы или смерти как минимум на 50 процентов в случае столкновения, он остается самым успешным вкладом в безопасность в истории автомобилестроения.

    Ремни безопасности стали обязательными в Великобритании в 1983 году, и с тех пор они спасли от 35 000 до 50 000 жизней.

    В каждом производимом сегодня автомобиле используются трехточечные ремни безопасности ... и все началось с Volvo PV544, доставленного в дилерский центр в городе Кристианстад, Швеция.

    Об авторе

    Сэм Англия

    Штатный писатель Арнольда Кларка

    шведов в Штатах

    #Swedishmade - наша новая серия еженедельных статей, в которой мы рассказываем об известных брендах, приложениях, артистах, ди-джеях и компаниях, созданных в Швеции. Мы пропускаем H&M, IKEA и ABBA, потому что мы знаем, что вы уже знаете, что они - сокровища Швеции - вместо этого мы выделяем в равной степени замечательных людей, бренды и компании, о которых, как мы предполагаем, вы не знали, были шведами. Мы правы или ошибаемся? Не забудьте проголосовать в опросе под статьей!

    Наиболее важные изобретения всех времен, с которыми мы, вероятно, все можем согласиться, - это изобретения, спасающие жизни. Изобретения, которые спасли тысячи или даже миллионы жизней с тех пор, как они впервые были представлены миру.
    На этой неделе #Swedishmade, мы представляем такое изобретение - трехточечный ремень безопасности. Знаете ли вы, что трехточечный ремень безопасности был изобретен шведом Нильсом Болином и впервые выпущен на рынок компанией Volvo?

    В 1958 году Нильс Болин был нанят Volvo в качестве их первого главного инженера по технике безопасности. После аварии родственника генерального директора Volvo со смертельным исходом они решили усилить меры безопасности. Ранее Нильс работал в SAAB, другой шведской автомобильной компании, занимаясь разработкой эжекторных сидений для истребителей.У него был обширный опыт использования 4-точечного ремня безопасности в самолетах, но он понимал, что внедрить его в автомобили будет сложнее и менее эффективно для пассажиров.




    До 1959 года стандартным ремнем безопасности в автомобилях был двухточечный ремень безопасности, который пересекал колени, аналогично ремням безопасности, которые сегодня можно найти в самолетах. Поясные ремни безопасности можно было найти в автомобилях вплоть до 1980-х годов, обычно только на заднем сиденье автомобиля, в то время как на переднем сиденье был трехточечный ремень безопасности.

    После того, как исследования показали, что двухточечный ремень безопасности может привести к параличу и «синдрому ремня безопасности», собирательному термину для всех травм, связанных с использованием ремня безопасности, среди прочего во время автомобильной аварии, автомобильная промышленность сделала 3 -точечный ремень безопасности доступен по всей машине. В 2007 году все автомобили, продаваемые в США, должны были иметь трехточечный ремень безопасности, строго относящийся к среднему заднему сиденью, которое долгое время оснащалось только поясным ремнем безопасности.

    Трехточечный ремень безопасности представляет собой комбинацию поясного ремня и так называемого поясного ремня, ремня, который проходит по диагонали через плечо.Во время столкновения трехточечный ремень безопасности распределяет энергию удара по плечу, груди и тазу, нанося меньший ущерб одной конкретной области.




    Первый трехточечный ремень безопасности был представлен в модели Volvo PV 544, но впервые был предложен в качестве стандартной функции в модели Volvo 122 в 1959 году.

    Volvo всегда славился тем, что находился в авангарде автомобильной безопасности. Но после изобретения трехточечного ремня безопасности и осознания того, сколько жизней может спасти их новое изобретение, Volvo решила поставить безопасность человеческих жизней выше собственной выгоды (она была бы огромной) и отказалась от патента, чтобы изобретение могло быть открыты для мира и других производителей автомобилей.

    Сегодня, по оценкам Volvo, 3-точечный ремень безопасности спас более миллиона человек во всем мире , и по оценкам, только в Соединенных Штатах ежегодно спасается от 11000 до 14000 жизней.

    Нильс Болин продолжал работать над повышением безопасности в Volvo до выхода на пенсию в 1985 году. Он получил золотую медаль Шведской королевской академии инженерных наук, а также был введен в Зал автомобильной славы. Он умер в 2002 году, оставив после себя наследство, которое было гораздо важнее всего остального.Спасение жизней.

    Знаете ли вы ?:

    1. Дело против Ford Motors закончилось приговором жюри на сумму 45 миллионов долларов за отсутствие трехточечного ремня безопасности в автомобиле, что привело к «синдрому ремня безопасности» для одного из их клиентов.
    2. Подсчитано, что трехточечный ремень безопасности только в Соединенных Штатах ежегодно спасает от 11000 до 14000 жизней.
    3. По словам пасынка Нильса Болина, семья до сих пор получает множество писем с благодарностью Нильсу за его изобретение или за спасение их жизни или жизни близкого человека.
    4. За пределами Скандинавии несколько стран, особенно США, не хотели носить или включать трехточечный ремень из-за неэффективности и «неудобства». Cadillac, например, не использовал трехточечный ремень безопасности в качестве стандартной детали до 1974 года.
    5. Использование трехточечного ремня безопасности снижает вероятность смерти или травмы в случае столкновения как минимум на 50%.
    6. В 1944 году Volvo выступила с лозунгом «Мы не изобрели автомобиль, но мы установили стандарты безопасности», который стал краеугольным камнем корпоративной философии компании.

    Знаете ли вы, что трехточечный ремень безопасности изобрел швед?

    Натали Содерберг - основательница шведской компании в Штатах и ​​родом из Стокгольма, Швеция. Она переехала в Чикаго в 2016 году и переехала в Лос-Анджелес в 2018 году.

    Помимо работы со шведами в Штатах, Натали также входит в совет директоров компании. Шведско-Американская торговая палата, Чикаго, и консультант по цифровой стратегии и маркетингу.

    Последние сообщения Натали Сёдерберг (посмотреть все)

    Трехточечный ремень безопасности - инновация, спасшая более 1 миллиона жизней

    Использование ремня безопасности может означать разницу между жизнью и смертью. Отчеты показывают, что шансы выжить в серьезном дорожно-транспортном происшествии удваиваются, если водитель и пассажиры находят время, чтобы пристегнуться. Только в пределах ЕС ежегодно будет спасаться 7000 жизней, если больше людей будут использовать ремни безопасности.

    Краткая история ремня безопасности.

    В 1959 году инженер Volvo Нильс Болин разработал современный трехточечный ремень безопасности. Хотя конструкция была запатентована, компания решила оставить патент открытым, сделав его доступным для бесплатного использования всем производителям автомобилей. Это довольно нетрадиционное решение было принято в интересах общественной безопасности, чтобы каждый, независимо от того, водил ли он Volvo или нет, мог быть в большей безопасности в дорожном движении. Это решение оказалось очень выгодным для мира.

    Сегодня трехточечный ремень безопасности является обязательным требованием для всех легковых и грузовых автомобилей и частично в автобусах. Таким образом, можно сказать, что в каждом транспортном средстве на дороге есть небольшая, но очень важная часть Volvo.

    Еще не стандарт в нашей отрасли.

    Ремень безопасности спас более одного миллиона жизней и широко считается одним из самых рентабельных мероприятий общественного здравоохранения. Это также предотвратило или снизило серьезность травм среди миллионов других участников дорожного движения.

    Volvo Buses представила трехточечный ремень безопасности на всех сиденьях в начале 1990-х годов. В течение многих лет многие все еще скептически относились к тому, может ли такая защитная мера повысить безопасность настолько, чтобы ее можно было считать. «В 2001 году мы провели полное испытание на опрокидывание с манекенами без ремня безопасности и манекенами с ремнями безопасности с двумя, соответственно, трехточечными ремнями безопасности», - говорит Питер Даниэльссон, менеджер по безопасности Volvo Buses. «Результаты неоспоримы - пассажиры с трехточечными ремнями безопасности получили гораздо меньше травм и, скорее всего, выживут в реальной ситуации», - поясняет он.

    При всех имеющихся у нас сегодня знаниях важность трехточечного ремня безопасности должна быть очевидна, особенно когда речь идет о междугородних и дальних поездках, когда автомобиль движется на более высоких скоростях. К сожалению, законодательные требования по-прежнему распространяются только на водителя, гида и некоторых других открытых пассажирских сидений. Таким образом, Volvo Buses продолжает выступать за всех пассажиров автобуса, пока это не станет стандартной функцией. Осведомленность о безопасности растет - сегодня в Европе более 60 процентов автобусов Volvo продаются с трехточечными ремнями безопасности, а в Скандинавии - 100 процентов.Также большой процент междугородних автобусов, которые Volvo продает в Скандинавии, оборудован трехточечными ремнями безопасности.

    История ремней безопасности

    Отправлено 14 сентября 2016 г. автором Defensive Driving | in Безопасное вождение онлайн, Советы по вождению и безопасности, новости

    Ремень безопасности - одна из наших лучших защит в автомобильной аварии. Фактически, по данным Центра по контролю и профилактике заболеваний, «использование ремня безопасности является наиболее эффективным способом спасения жизней и снижения травматизма при авариях, поскольку более половины (от 53% до 59%) подростков и в возрасте от 13 до 44 лет. лет, погибших в авиакатастрофе в 2014 году, во время авиакатастрофы не сдерживали.Короче говоря, ремни безопасности спасают жизни, но как они вообще оказались в наших машинах?

    Ниже представлена ​​краткая история автомобильных ремней безопасности.

    Ремень безопасности был изобретен Джорджем Кэли, английским инженером в конце 1800-х годов, который создал эти ремни, чтобы помочь пилотам удерживать пилотов внутри своих планеров. Однако первый запатентованный ремень безопасности был создан американцем Эдвардом Дж. Клагхорном 10 февраля 1885 года, чтобы обезопасить туристов в такси в Нью-Йорке. Со временем ремень безопасности постепенно начинает появляться в промышленных автомобилях, чтобы помочь пассажирам и водителям оставаться на своих автомобильных сиденьях.Меньше заботы об общей безопасности вождения.

    Несмотря на то, что они были изобретены в конце 1800-х годов, только в середине 1930-х годов несколько американских врачей начали испытания поясных ремней, сразу заметили их влияние и начали призывать производителей устанавливать ремни безопасности во все автомобили. В 1954 году Американский клуб спортивных автомобилей потребовал от соревнующихся водителей носить поясные ремни во время соревнований, а в следующем году Общество автомобильных инженеров (SAE) назначило Комитет автомобильных ремней безопасности.Водители гоночных автомобилей были первыми, кто действительно пристегнул ремни безопасности, чтобы защитить себя от серьезных внутренних травм.

    Настоящий прорыв в области современных ремней безопасности произошел в 1958 году, когда шведский инженер Нильс Болин изобрел трехточечный ремень безопасности. До этого момента ремни безопасности в автомобилях представляли собой двухточечные поясные ремни, которые крепились через тело, а пряжка располагалась на животе. Volvo наняла Болина в 1958 году, и он разработал известные сегодня ремни безопасности с помощью трехточечного ремня безопасности, который лучше защищает водителя и пассажира в случае аварии.Трехточечная конструкция была создана для фиксации как верхней, так и нижней части тела. Более того, эта конструкция ремня безопасности была простой и эффективной, что побудило других производителей автомобилей позаимствовать эту конструкцию. Когда Болин скончался в 2002 году, Volvo подсчитала, что ремень безопасности спас более одного миллиона жизней за четыре десятилетия с момента его появления.

    После того, как идея о преимуществах ремней безопасности прижилась среди населения США, продажи ремней безопасности резко выросли. Автомобильные компании предлагали ремни безопасности в качестве дополнительного оборудования и даже продавались на местных заправках.

    С 1966 года американские автомобили должны иметь ремни безопасности. Таким образом, к 1975 году автомобили большинства стран первого мира требовали ремней безопасности. Как только они стали более распространенными в автомобилях, вскоре последовали законы. К 1970 году в штате Виктория, Австралия, был принят первый в мире закон о ремнях безопасности, который требовал, чтобы пассажиры всегда пристегивались ремнями безопасности. В США законы о ремнях безопасности появились примерно во время принятия Закона о национальной безопасности дорожного движения и транспортных средств 1966 года.

    Хотя по закону они должны были находиться в автомобилях, законы о ремнях безопасности - это совсем другая история. Национальный совет по рекламе в течение 25 с лишним лет запускал бесчисленное количество рекламных объявлений, призывающих водителей «пристегнуться». Штаты постепенно начали применять законы, и к 1995 году во всех штатах, кроме Нью-Гэмпшира, были законы «Щелкни или купи». В настоящее время во всех штатах действует закон о ремнях безопасности.

    Итак, что дальше с ремнем безопасности? Ford продемонстрировал свой надувной ремень безопасности в 2001 году, в котором плечевой ремень с подушкой безопасности мгновенно надувается при столкновении автомобиля.Другие производители автомобилей стремятся сделать ремень безопасности более комфортным и удобным для водителей. От перекрестных экспериментальных ремней безопасности до ремней безопасности, которые адаптированы к нашему индивидуальному телу, существует множество экспериментальных типов ремней безопасности, которые могут повлиять на то, как мы водим.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
