Зачем нужен ремень ГРМ в автомобиле, где он находится и 5 признаков износа ремня

Привод ГРМ недорогая и простая на вид деталь авто, которая выполняет серьезную функцию. От его качества зависят работоспособность двигателя и системы зажигания. Порыв детали ведет к серьезной поломке деталей мотора. Давайте более детально разберемся в вопросе назначения, замены и износа важной детали механизма газораспределения

Содержание статьи:

Для чего в машине ремень ГРМ

Ремень ГРМ нужен в машине, чтобы синхронизировать работу системы зажигания с тактом поршней и клапанов. Крутясь на шкивах коленчатого и распределительного валов, он приводит в действие водяной насос.

Читайте обязательно: Что делать если машина не заводится или заводится не с первого раза

Эта деталь имеет сложную многослойную структуру. Для ее изготовления используют резину и нейлон. Нормальное натяжение ремня обеспечивается особым роликом.

Разрыв детали ведет к серьезной поломке двигателя. Ее сложность и последствия зависят от того, в каком положении были клапаны и поршни в момент обрыва.

5 признаков, что пора сменить ремень газораспределения

Своевременно обнаружить и заменить привод ГРМ, значит предотвратить серьезную поломку. На некоторых моделях машин доступ к ремню затруднен кожухами, которые при диагностике состояния ремня нужно демонтировать.

Периодически нужно проверять состояние привода ГРМ.

Деталь нужно срочно заменить, если при визуальном осмотре обнаружено, что:

  1. Задняя сторона детали покрылась трещинами;
  2. Боковые края изделия утратили ровность и гладкость, на них видны оборванные нити корда;
  3. На внутренней стороне между зубцами появились растрескивания;
  4. Зубья расслаиваются;
  5. Кожух и соприкасающиеся с ремнем детали покрыты черным резиновым порошком.

Не все автовладельцы в состоянии самостоятельно произвести демонтаж защитного кожуха, чтобы осмотреть состояние ремня.

Автомобилисты могут понять, что привод пора менять по следующим признакам:

Износ изделия из-за длительной эксплуатации. Производители советуют менять привод через каждые 50-120 тысяч километров пробега. Даже когда машина мало ездила, ремень требуется менять не реже одного раза в 5 лет.

Резина, из которой он сделан, теряет свои свойства, грубеет, утрачивает эластичность. Когда машина куплена с рук, сразу следует заменить привод ГРМ. Не известно, сколько лет назад деталь была установлена прежним владельцем.

Падение мощности, мотор заводится с перебоями. Двигатель стал заводиться хуже, чем прежде, машина на дороге с трудом набирает скорость. Изношенный ремень ГРМ растягивается, начинает перескакивать через несколько зубцов. В результате нарушения в его работе, происходит сбой системы зажигания.

При движении чувствуются провалы в тяге, вибрации двигателя. Если не устранить неполадку, возникнут несколько дополнительных поломок деталей системы зажигания и мотора.

Дым из выхлопной трубы. Когда работа двигателя и системы зажигания не синхронизирована, горючая смесь сгорает в моторе не полностью. По этой причине происходит разрушение катализатора.

При попадании части топлива из двигателя в систему выпуска, происходит повышение температуры выше допустимой нормы. Выхлоп из трубы может сопровождаться хлопками, дым окрашен в черный цвет. Причиной такого нарушения может стать неисправность (провисание) ремня ГРМ.

Тикающий звук от мотора. Привод ГРМ при сильном износе начинает трескаться, провисать, разлохмачиваться. Из-под кожуха во время движения машины исходят всевозможные клацающие, щелкающие звуки. Их характер зависит от скорости движения авто. Чем она выше, тем сильнее и чаще раздается стук.

Подобные звуки может издавать не только привод, похожие симптомы у неисправного ролика водяной помпы. В любом случае, появление посторонних звуков под капотом, это сигнал автовладельцу, что машину нужно срочно показать мастеру.

Появление маслянистых пятен на деталях, расположенных рядом с ремнем ГРМ. Течь из-под защитного кожуха могут масло или антифриз. Попадая на привод, агрессивные жидкости разъедают его поверхность.

Под их воздействием ремень может начать трескаться. Перед заменой привода нужно найти и устранить причину течи.

Через сколько километров нужно менять ремень ГРМ

В инструкции по эксплуатации автомобиля указаны рекомендуемые сроки эксплуатации каждой детали. Замену ремня нужно производить не по прописанному регламенту, а по факту его износа.

Это полезно знать: Нужна ли обкатка нового автомобиля и как правильно её сделать

К примеру, некоторые отечественные производители указывают в руководстве, что ремень на изделиях автопрома рассчитан на 180 тыс. км. пробега. Автомобилист с большим опытом усомнится в правдивости таких данных.

Срок эксплуатации авто детали зависит от нескольких факторов:

  1. Качества дорог;
  2. Марки ремня;
  3. Модели машины.

Так, привод ГРМ от известных производителей, установленный на автомобиле Renault при эксплуатации в России, подлежит замене после пробега 60 тыс. км., а при езде по дорогам Европы, через 120 тыс. км.

Важно! Производить замену детали рекомендуется вместе с натяжным роликом, шкивами и водяной помпой.

Что будет, если ГРМ порвется

Когда ремень порвался, стартер работает без прежнего напряжения, но двигатель при этом не заводится. Причиной отсутствия компрессии становится загиб клапанов. В момент порыва часто происходит их столкновение с поршнями. Вал во время выхода привода из строя останавливается, а поршни продолжают движение.

Когда клапаны замирают в «полностью открытом положении», удара поршнями по ним не избежать. Вместо замены недорогой детали автовладельцу приходится чинить двигатель. Расходы тем больше, чем дороже авто. Кроме клапанов, может быть поврежден и поршень.

Реально ли заменить газораспределительный механизм своими руками

Самостоятельно произвести ремонт газораспределительного механизма можно только в том случае, когда автовладелец знаком с устройством авто, имеет необходимые инструменты, приспособления. Сложность процесса замены ремня ГРМ зависит от модели машины.

Во время замены привода, нельзя сбивать настроенные фазы газораспределения.

Для правильной работы системы совмещают метки:

  • на шестернях;
  • маховике коленвала;
  • корпусе двигателя.

Работа производится по стандартной схеме.

Мастер действует по порядку:

  1. Демонтирует узел;
  2. Снимает изношенный привод;
  3. Осматривает детали, соприкасающиеся с ремнем;
  4. Чистит внутреннюю полость от загрязнений;
  5. Устанавливает новый ремень ГРМ и ролик;
  6. Проверяет и регулирует натяжение.

Если человек не знаком с устройством машины и не владеет нужными навыками, замену ремня лучше доверить специалисту. Сделать это нужно заблаговременно, не дожидаясь, когда разрыв резинового изделия станет причиной поломки двигателя.

autovogdenie.ru

Ремень ГРМ: описание,виды,замена,обрыв,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Современный автомобиль – это сложнейший механизм, состоящий из множества конструктивных деталей и узлов. Среди них можно отметить систему охлаждения (СОД), коробку переключения передач (КПП) и т. д. Одной из важнейших деталей является ГРМ-ремень. Что это за механизм и как он устроен?

Что такое ГРМ ремень? Это — замкнутое резиновое кольцо конкретного диаметра, которое имеет специальные насечки с внутренней стороны. За счет того, что ремень ГРМ состоит из резины, он практически бесшумен и абсолютно не подвержен коррозии, однако есть и негативные стороны. Из-за постоянной силы трения о шкивы не редко случаются такие неприятные моменты, как обрыв ремня ГРМ, после чего автовладельцу придется потратиться и

 поменять ремень ГРМ.

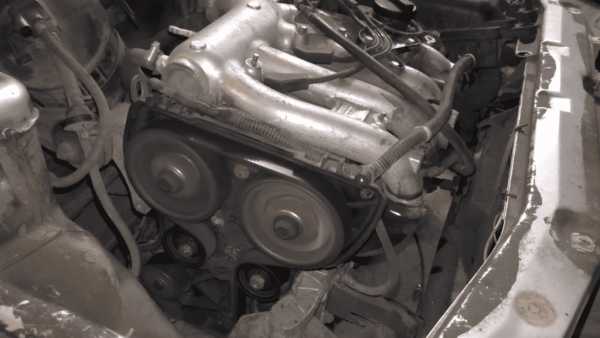

Как выглядит и где находится ГРМ-ремень?

Что это за элемент, мы уже разобрали, теперь о том, в каком месте он располагается. На большинстве современных автомобилей ремень ГРМ находится в передней части подкапотного пространства, а именно между блоком цилиндра двигателя и радиатором. В зависимости от марки авто, данная деталь может быть скрыта или уже видна после открытия капота. Но даже к «замаскированному» ремню добраться очень легко, так как его расположение тщательно продумывают автопроизводители. Максимум, что требуется сделать, так это снять пару пластиковых защит или декоративную крышку (последняя монтируется на большинстве элитных автомобилей). Внешне ремень ГРМ (фото данного механизма вы можете увидеть ниже) представляет собой резиновый зубчатый обод замкнутого типа. Сами зубья выполняются с внутренней стороны элемента. Также отметим, что автопроизводители не выпускают универсальных ремней. Они подбираются к каждой машине отдельно.

Предназначение и виды ремней ГРМ

Работа ремня ГРМ заключается в передаче крутящего момента с коленвала двигателя на вентилятор, газораспределительный механизм, генератор и прочие узлы, точный состав которых зависит от модели автомобиля. Наиболее распространенными на данный момент являются зубчатые, клиновые и поликлиновые ремни. Зубчатый ремень ГРМ является наиболее сложным конструктивно, но и самым эффективным.

Обрыв ремня может стать серьезным бедствием для автомобильного двигателя, поскольку с его помощью приводится в движение газораспределительный механизм, и внезапная его остановка чревата поломкой клапанов и головки блока цилиндров. До ремней в ДВС использовались цепи. Их замена позволила несколько упростить и облегчить двигатель, а также улучшить его шумовые характеристики. Но ремень ГРМ нуждается в постоянном контроле состояния и натяжения.

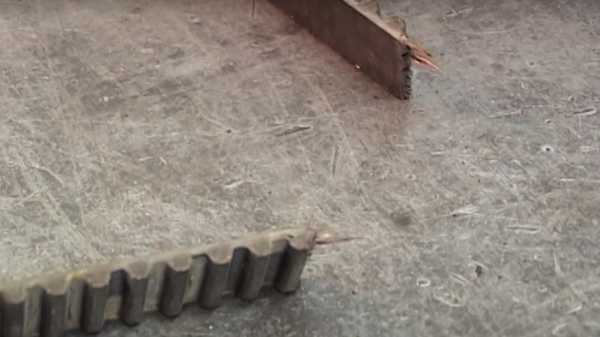

Обрыв устройства

Обрыв ремня ГРМ – очень страшное явление для автомобиля. Как мы уже сказали ранее, последствия для двигателя в такой ситуации могут быть весьма серьезными. Если быть более конкретным, при обрыве ремня распределительный вал останавливается в одном положении. А коленвал продолжает крутиться далее. В итоге поршень начинает бить по открытым клапанам и попросту их гнет. В некоторых случаях ремонт не ограничивался заменой деформированных деталей – приходилось восстанавливать всю поршневую группу двигателя.



Особенности обрыва для 8- и 16-клапанных автомобилей

Необходимо отметить, что чем сложнее конструкция мотора, тем более серьезными будут для него последствия при обрыве ремня. Так, на обычных 8-клапанных ДВС можно отделаться простой заменой устройства. В то же время на 16-клапанном двигателе приходится полностью восстанавливать поврежденные клапана и поршни (то бишь производить их замену). Но это не значит, что ездить на 16-клапанных авто очень опасно и что они непригодны для дальних путешествий. Если вы будете регулярно следить за его внешним состоянием, обрыв ремня вам точно не грозит. Также при осмотре зубчатого элемента рекомендуется обратить внимание на состояние сальников распределительного и коленчатого валов на предмет утечки, а также продиагностировать на исправность натяжные ролики. Помните, что неисправность этих элементов значительно влияет на ресурс ремня.


Последствия обрыва ремня ГРМ

Основная задача ремня ГРМ – соединение распредвала и коленвала, позволяющее открывать и закрывать клапана синхронизировано с работой поршней. Ремень должен крутить распределительный вал со скоростью, ровно вдвое меньшей скорости прокручивания коленвала. Это важно для нормальной работы ДВС.

Если ремень газораспределения соскакивает или рвется, поршень гарантированно бьется в открытый клапан, сгибая его, что ведет к дорогостоящему ремонту мотора. Следует отметить, что двигатели с такими конструктивными особенностями устанавливаются на подавляющее большинство производимых сегодня автомобилей.

КОГДА МЕНЯТЬ РЕМЕНЬ ГРМ

Однозначно нельзя назвать пробег после которого рекомендуется заменить ремень ГРМ. В инструкции к автомобилю чаще всего указан примерный срок эксплуатации детали. Но также следует помнить, что влиять на износ ремня могут и другие факторы, сокращая время до его замены: Качество детали. Если на автомобиле была произведена замена ремня ГРМ на неоригинальный, следует через каждые 10-15 тысяч километров следить за его степенью износа. Сложно предугадать, сколько именно прослужит деталь, особенно если речь идет об универсальном варианте, не созданном для конкретной модели машины; Интенсивность работы двигателя. Если автомобиль эксплуатируется ежедневно десятками часов (например, такси), то следует уменьшить срок замены ремня ГРМ. Во время интенсивной работы он может нагреваться, от чего будет сильнее изнашиваться; Другие факторы.

При некачественном ремонте автомобиля, ремень ГРМ может соприкасаться с внешней стороны с другими элементами подкапотного пространства машины. Данную ситуацию необходимо как можно быстрее исправить, иначе ремень скоро выйдет из строя. Когда менять ремень ГРМ прописано в инструкции к автомобилю, но если брать усредненные значения, то ресурс данной детали около 60-70 тысяч километров. Важно: Покупая машину «с рук» обязательно уточняйте у бывшего владельца, производил ли он замену ГРМ. При этом лучше в последствие самостоятельно осмотреть деталь или показать ее специалистам, чтобы определить ее примерный износ. Не исключено, что перед продажей машины были «скручены» ее показатели пробега, и замена ГРМ потребуется раньше, чем указано в инструкции к машине.

ЗАМЕНА РЕМНЯ ГРМ

Выполнить замену ремня ГРМ своими руками может любой водитель, и данная процедура не сложнее, чем натяжка цепи на велосипеде. Предварительно потребуется ослабить натяжение ремня, а после замены его восстановить. Важно при замене ремня ГРМ также уделить внимание состоянию следующих деталей: Натяжной ролик; Водяная помпа; Сальники на коленчатом и распределительном валах. Если одна из этих деталей выйдет из строя, ремень ГРМ может заклинить в процессе работы, что придет к его мгновенному обрыву и соответствующим последствиям. Некоторые производители автомобилей рекомендуют производить замену ремня ГРМ одновременно с роликами, чтобы максимально обезопасить двигатель.





seite1.ru

Как поменять ГРМ – пошаговая инструкция с фото и видео

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

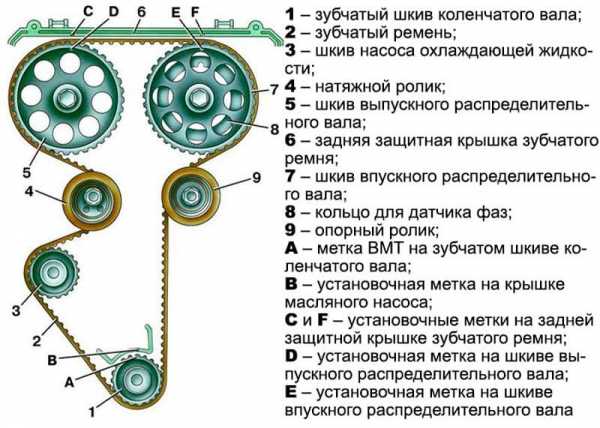

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

  • набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
  • динамометрический ключ для затягивания гаек с требуемым усилием;
  • прибор для проверки натяжения ремня;
  • отвёртки;
  • домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

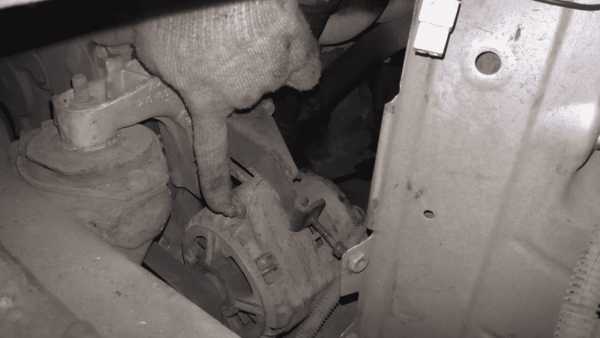

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

  1. Снять ремень генератора со шкива на коленвале.

  2. Снять крышку защитного кожуха ГРМ.
  3. Выставить метки шкивов РВ по рискам на кожухе.
  4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
  5. Проверить состояние ремня и роликов.
  6. Установить ремень обратно.
  7. Установить натяжной ролик.
  8. Осуществить натяжение ремня.
  9. Окончательно проверить соответствие меток.

  10. Произвести пробный пуск двигателя и завершить сборку.

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

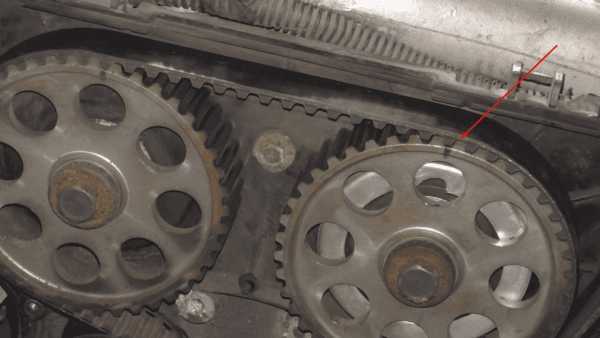

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

stodorog34.ru

Ремень ГРМ — Словарь автомеханика

Ремень ГРМ представляет собой замкнутое резиновое кольцо, диаметр которого зависит от типа и модели двигателя. Внутренняя сторона ремня снабжена специальными насечками по всему периметру. Вот и вся схема ремня ГРМ. Не смотря на его простоту без него движения автомобиля невозможно. Задачей ремня является связать распределительный вал с коленчатым и синхронизация движения поршней с клапанами. Поскольку данная деталь выполнена из резины, в работе она практически бесшумна и не страдает от коррозии. Но устройство ГРМ характеризуется постоянным трением между ремнем и шкивами, из-за чего он изнашивается и требует периодической замены.


Предназначение и виды ремней ГРМ

Работа ремня ГРМ заключается в передаче крутящего момента с коленвала двигателя на вентилятор, газораспределительный механизм, генератор и прочие узлы, точный состав которых зависит от модели автомобиля. Наиболее распространенными на данный момент являются зубчатые, клиновые и поликлиновые ремни. Зубчатый ремень ГРМ является наиболее сложным конструктивно, но и самым эффективным.

Обрыв ремня может стать серьезным бедствием для автомобильного двигателя, поскольку с его помощью приводится в движение газораспределительный механизм, и внезапная его остановка чревата поломкой клапанов и головки блока цилиндров. До ремней в ДВС использовались цепи. Их замена позволила несколько упростить и облегчить двигатель, а также улучшить его шумовые характеристики. Но ремень ГРМ нуждается в постоянном контроле состояния и натяжения.


Последствия обрыва ремня ГРМ

Основная задача ремня ГРМ – соединение распредвала и коленвала, позволяющее открывать и закрывать клапана синхронизировано с работой поршней. Ремень должен крутить распределительный вал со скоростью, ровно вдвое меньшей скорости прокручивания коленвала. Это важно для нормальной работы ДВС.

Если ремень газораспределения соскакивает или рвется, поршень гарантированно бьется в открытый клапан, сгибая его, что ведет к дорогостоящему ремонту мотора. Следует отметить, что двигатели с такими конструктивными особенностями устанавливаются на подавляющее большинство производимых сегодня автомобилей.


Анализ повреждения ремня ГРМ

Быстрый износ ремня, как правило, указывает на неисправность в системе газораспределения. Факторы влияния нужно изучить и устранить, дабы уберечь себя от серьезных поломок.

Дефектовка состояния ремня ГРМ.

  1. Когда ремень ГРМ немного надорван или вовсе разорван и при этом корд растрепан, то вероятной причиной этому может быть чрезмерное натяжение.
  2. Если срезало один из зубьев, то это говорит о недостаточном натяжении ремня.
  3. Полное отсутствие или значительный износ зубца на ремне, также указывает на неправильное натяжение.
  4. Потресканная поверхность ремня указывает на сильный перегрев или переохлаждение.
  5. Когда проглядывается износ поверхности меж зубьев, то скорей всего ремень неправильно натянут (сильно или слабо).
  6. Замасленный ремень ГРМ указывает, что где то с двигателя прокапывает масло. В таком случае нужно менять и ремень и проводить осмотр на предмет течи.
  7. Заметный торцовый износ говорит об угловом или параллельном перекосе ремня.
  8. Доносящийся повышенный шум говорит о чрезмерном или недостаточном натяжении ремня. Следует сразу же исправить эту проблему дабы не срезало зубья или не разорвало зубчатый ремень.

Периодичность и причины замены ремня ГРМ

Ремень выходит из строя без предупреждения, поэтому ему требуется периодическая замена. Периодичность колеблется в зависимости от марки и модели автомобиля. Данная информация приводится производителями в технической документации на машину. Специалисты рекомендуютменять ремень через каждые 75 000 километров пробега. Этот срок может быть большим или меньшим в зависимости от текущего состояния детали.

Видимы повреждения ремня явный повод для преждевременной замены.

Оно определяется визуально: если ремень не стерся, не растянулся, на нем не появились трещины и другие дефекты, он будет работать и дальше.


Замена ремня ГРМ

Ремень газораспределительного механизма располагается спереди двигателя и хорошо заметен. В некоторых моделях он устанавливается открыто, в некоторых – под крышкой, защищающей его и шкивы механизмов. В современных двигателях коленвал через ремень приводит в движение не только газораспределительную систему, но и многие другие устройства. Поэтому ремень проходит по сложному маршруту, для достижения максимальной компактности и оптимального натяжения он ограничивается регулируемыми валиками.

Для того чтобы снять ремень, необходимо ослабить подвижные валики, что снизит натяжение и позволит высвободить резиновую ленту, а на ее место установить новую. Далее нужно с помощью тех же валиков обеспечить максимальное натяжение ремня для обеспечения его наивысшей эффективности.

Меняя ремень устанавливайте только новый вместе с натяжителями и дополнительными ролики для повышения надежности и безопасности.

Следует отметить, что от состояния валиков и шкивов также во многом зависит работоспособность ремня и продолжительность его эксплуатации. Так что при обнаружении проблем иногда нужно менять и их. Для многих моделей автомобилей можно купить все валики сразу в комплекте с ремнем.

Связанные термины

etlib.ru

Что такое ремень ГРМ

Ремень ГРМ — неотъемлемая деталь любого автомобиля с двигателем внутреннего сгорания. Но, несмотря на это, большая часть автолюбителей не знают, как он выглядит, где расположен, каковы его функции, какие проблемы могут с ним возникнуть. Именно об этом и пойдет речь далее.

Итак, начнем с функций

Ремень ГРМ (газораспределительного механизма) необходим для синхронизации работы коленчатого и распределительного валов. Проще говоря, для того, чтобы горючее и воздух поступали в цилиндры в нужный момент времени. Если еще проще — для нормальной работы двигателя. Также, довольно часто, он приводит в действие и вспомогательные агрегаты автомобиля, к примеру, помпу. Ремень ГРМ является важной частью двигателя, и его поломка, а именно — обрыв ремня, может быть чреват дорогостоящим ремонтом.

Как выглядит и где находится ремень ГРМ? Найти это немудреное устройство совсем нетрудно, оно находится в передней части подкапотного пространства (если речь идет об автомобилях с классической компоновкой, с передним расположением двигателя), непосредственно за радиатором и перед самим блоком цилиндров. В зависимости от модели автомобиля, ремень может быть скрыт либо виден уже после открытия капота. Но в любом случае до зубчатого ремня ГРМ всегда можно добраться без особых трудностей, автопроизводители это предусматривают. В некоторых случаях придется снять пару-тройку пластиковых защитных деталей. Однако если речь идет не только об осмотре, но и самостоятельной замене ремня, тогда перечень демонтируемых деталей значительно расширяется и общим для всех автомобилей он не является. Сам ремень ГРМ представляет собой замкнутый резиновый обод конкретного диаметра и со специальными насечками (зубьями) с внутренней стороны.

Теперь о проблемах. Учитывая большие крутящие моменты современных двигателей, ремень газораспределительного механизма переносит существенные нагрузки, и в то же время он не может быть заменен более живучей цепью на всех автомобилях — это приведет к падению мощности, получаемой коленвалом, повышению общей шумности двигателя. Именно поэтому ремень делается из резины, хотя очень плотной и прочной, но все же резины. Автопроизводители рекомендуют замену ремня ГРМ в среднем через каждые 50000 км пробега, либо 5 лет эксплуатации. Однако эти рекомендации довольно условны, и следование им совсем необязательно приводит соответственно к полной страховке от обрыва ремня где-то в пути. Срок эксплуатации может очень сильно варьироваться в зависимости от качества самого изделия, степени изношенности шестерней, с которыми оно работает и т.п. Поэтому лучше каждые 10 — 20 тысяч км пробега не поленится и проверить ремень визуально (если есть такая возможность) на предмет трещин, мелких разрывов, подтеков масла, хотя последнее является лишь признаком другой неисправности. При обнаружении каких-либо повреждений ремня, следует его немедленно заменить.

Как уже упоминалось, обрыв ремня во время работы двигателя может привести к серьезным поломкам. Стоит учитывать, что чем проще мотор, тем менее тяжкие последствия могут произойти при этом. В самом легком случае можно отделаться простой заменой ремня на новый. Но во многих случаях у современных моторов с большим количеством клапанов поршня встречаются с клапанами при обрыве ремня. После этого предстоит большой дорогостоящий ремонт двигателя с заменой клапанов, а то и самой головки блока цилиндров. Также, производя осмотр зубчатого ремня, совсем не будет лишним провести осмотр сальников на распредвале и коленвале на предмет течи, водяной помпы, натяжных роликов. Они отвечают за натяжение ремня, и их неисправность приведет к быстрому износу и самого ремня ГРМ.

Стоит ли самому заменять ремень ГРМ и как это сделать?

Замена ремня газораспределительного механизма относится к тому классу действий, минимальная ошибка в которых будет стоить больших расходов на последующий ремонт двигателя. Поэтому стоить подумать даже не дважды, а все пять раз, прежде чем менять ремень ГРМ самому. Если же решение было принято в пользу самостоятельной замены, тогда следует для начала найти в инструкции по эксплуатации автомобиля, либо в интернете (что, скорее всего) алгоритм действий именно для Вашей марки и модели автомобиля и неуклонно следовать ему. В целом же, учитывая тот факт, что современные автомобили мало рассчитаны на любительское вмешательство в свою ходовую часть и имеют довольно сложную конструкцию большого количества, на первый взгляд, простейших механизмов, лучше не экономить и доверить замену ремня ГРМ профессионалам.

www.poiskavtouslug.ru

Ремень ГРМ - что это? Зачем менять ремень ГРМ?

Наверняка некоторые начинающие водители не знают такую вещь: ремень ГРМ - что это такое, для чего он нужен. Поэтому следует провести небольшой вводный курс, чтобы понять, насколько важным элементом в двигателе он является. Начать стоит с того, как он выглядит, где расположен, а также изучить его внутреннее устройство. Ну а закончить лучше небольшим руководством по замене ремня и сопутствующих элементов. Но обо всем по порядку.

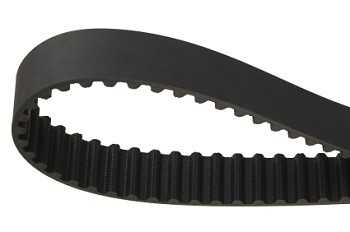

Внешний вид и состав ремня ГРМ

А ведь стоит задуматься: ремень ГРМ - что это такое, какие преимущества он способен дать? Обратите внимание на то, что он гибкий. Это один из его плюсов. Внешний вид - небольшой ширины ремень, наружная часть гладкая, изнутри расположены зубцы. Но вот вряд ли кто-то задумывался над тем, что придает ему такую прочность. Ведь его ресурс на большинстве автомобилей составляет около 60 тысяч километров, а это примерно 2 года эксплуатации в нормальном режиме.

Внешняя часть - это основа. Она гладкая, способна обеспечить надежную защиту от любой жидкости - тосола, воды, масла. Внутренняя - это зубья, их профиль может быть трех типов. Простой криволинейный либо модифицированный, а также трапециевидный. Зубцы обеспечивают надежное сцепление со шкивами коленчатого и распределительного валов. Но самое важное находится внутри ремня - там расположены нити из стекловолокна. Навивка этих нитей произведена по спирали, что позволяет обеспечивать прекрасную эластичность и способность выдерживать нагрузку при растяжении.

Назначение ремня ГРМ

Теперь, когда мы более-менее разобрались, каков ремень ГРМ, что это устройство представляет собой, можно продвигаться и дальше - определить, для какой цели он необходим. Нынешние автомобили имеют систему клапанов, приводящихся в движение валом, на котором находятся кулачки. Этот механизм носит название «газораспределительный». Дело в том, что с его помощью открывается и закрывается камера сгорания при циклах впуска и выпуска. Следовательно, во время сгорания топливовоздушной смеси обеспечивается максимальная герметичность камеры сгорания.

Таким способом можно достичь большей мощности. Действительно, если сравнить с двигателями, не имеющими клапанов, то можно увидеть не только повышение мощности, но и КПД. Ремень ГРМ «Форда» тоже изготовлен из эластичных материалов. Раньше для привода использовались только цепи, но они имеют точно такой же ресурс, а шума издают на порядок больше. Вот только клапанов в двигателе может быть различное количество, а управлять нужно всеми. Причем так, чтобы работали они в такт с поршнями. На некоторых двигателях используется два ремня. Правда, это на очень мощных и дорогих автомобилях.

Насколько важно выставлять метки?

Чтобы понять, нужно ли точно выставлять валы по меткам, просто представьте, как будет работать двигатель, если произойдет разбалансировка. Представили? Да, не очень красивая ситуация. Допустим, в первом цилиндре происходить должен такт впрыска топлива. Но из-за неправильной установки ремня впускной клапан оказывается полностью закрытым, а выпускной же открыт. Следовательно, все топливо попросту не попадает в камеру сгорания, а также не воспламеняется своевременно.

Затем происходит рабочий такт, при котором воспламеняется смесь. Она должна была загореться, но ее же нет, она остановилась на входе и отделена клапаном. Если бы метки ремня ГРМ были выставлены верно, то проблем не возникло бы. А теперь проскакивает искра, но она озаряет темную и пустую камеру сгорания. Во время такта выпуска открывается впускной клапан, происходит подача некоторого количества топлива. При условии, что его не выплеснет обратно в рампу или карбюратор. При следующем такте небольшая часть сгорает, а все остальное уходит в выхлопную систему. При такой работе двигатель никогда не заведется, поэтому крайне важно точно выставлять метки.

Как правильно выставить метки?

Вот и подобрались к самому важному вопросу, на который необходимо знать все ответы. Какие метки есть и где их искать? Зная конструкцию одного какого-нибудь автомобиля, несложно, действуя по аналогии, провести замену ремня на любом другом. Если вы знаете, как заменить ремень ГРМ «Рено», то для вас не окажется проблемой установить новый на «девятке» или даже «десятке» 16-клапанной. Главное - это знать, где искать нужные вам метки.

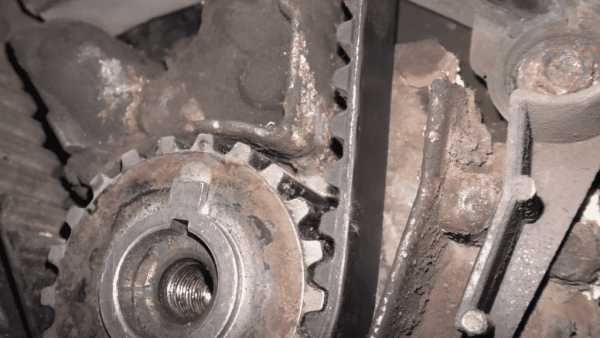

Во-первых, имеются метки на маховике и блоке двигателя. Во-вторых, на распределительном валу, а если точнее, то на шестерне привода, находится метка.

Теперь стоит рассмотреть наиболее популярные модели двигателей. Если 8-клапанные, то в них один распредвал. Если 16-клапанные - то два, а кроме натяжного ролика имеется еще один. Он не нужен для регулировок, с его помощью ремень ГРМ «Шевроле» удерживается в нормальном положении. Существенных отличий в процедуре установки шкивов по меткам нет, нужно их только поставить друг против друга.

Замена ремня

На разных автомобилях производится замена с некоторыми особенностями. Например, на некоторых моделях «Рено», в частности, на популярном в нашей стране «Логане» необходимо вывешивать двигатель, так как требуется снимать его подушку. Без этого невозможно снять ремень и поставить новый. Владельцы этих автомобилей знают, что такое ремень ГРМ, как с ним справляться, поэтому замену они могут провести очень быстро, не прибегая к услугам автосервисов.

Но в большинстве случаев достаточно поднять правую сторону машины, после чего снять колесо. Снимаете защитный кожух из пластика, который прикрывает привод. Также демонтируете ремень привода дополнительных навесных механизмов - гидроусилителя руля, генератора, кондиционера в зависимости от комплектации автомобиля. Затем снять нужно шкив привода дополнительных механизмов. Шкив коленчатого вала, который приводит в движение ремень ГРМ, снимать не нужно, достаточно его освободить. Теперь остается только ослабить крепление натяжного ролика и потянуть на себя ремень, чтобы снять его со шкивов.

Что случится, если произойдет обрыв?

Многие задаются вопросом о том, чем опасен обрыв ремня ГРМ. В этом случае нужно обратиться к опытным автомеханикам, которые знают устройство поршневой группы конкретно вашей модели двигателя. Если взять в пример отечественные автомобили, то в модельном ряду двигателей 2108 есть много различий. На одних обрыв ремня происходит безболезненно, на других же можно погнуть клапаны и даже повредить головку блока цилиндров.

Обратите внимание на то, есть ли циклевки на верхних поверхностях поршней. Если они присутствуют, то вы не попадете на дорогостоящий ремонт в случае обрыва. А вот если их нет, то неизбежно произойдет повреждение клапанной системы. Планируете долго использовать автомобиль? Обратитесь к токарю, который сделает выемки на поршнях. Это реально может обезопасить двигатель. И единственное, что от вас потребуется в дальнейшем, так это возить с собой запасной ремень, чтобы быстро произвести замену. Конечно, после обрыва вы узнаете, что такое ремень ГРМ и как его менять в полевых условиях. Но горький опыт - это урок для вас, причем очень полезный. Наверняка каждый автомобилист сталкивался с подобным занятием вдали от дома.

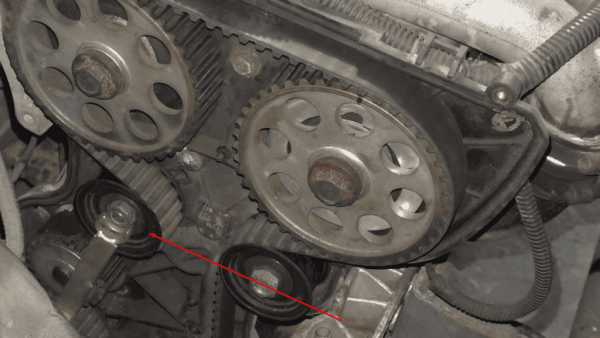

Замена ролика и помпы

А теперь стоит поговорить о том, что на большинстве автомобилей используется схема привода газораспределительного механизма, ставшая уже классической. Ремень вращает также шкив помпы, которая необходима системе охлаждения для нормальной работы. Взглянув на ресурс помпы и ремня, можно увидеть, что у первой он не намного больше. А стоимость данного агрегата не такая уж и большая, поэтому стоит заменять помпу одновременно с ремнем ГРМ. Разумеется, ролики всегда нужно менять, так как у них ресурс такой же, как у ремня.

Правда, для этого потребуется полностью сливать жидкость из системы охлаждения двигателя, дав ей некоторое время остыть, если мотор был недавно заглушен. Во всех моделях практически имеется два сливных отверстия - в блоке и в нижней части радиатора. Опять же, обратите внимание на то, что ресурс у антифриза не очень большой. Его присадки испаряются, а свойства меняются спустя 60 тысяч километров пробега. Не лучше ли заменить и антифриз? Следовательно, разобравшись, ремень ГРМ - что это такое, нужно определить, какие еще детали заменять при установке нового.

Что можно попутно заменить?

В зависимости от того, какой автомобиль, можно менять различные приводы. В частности, очень часто автовладельцы вместе с приводом ГРМ меняют ремни генератора, компрессора кондиционера и гидроусилителя рулевого управления. Это оказывается вполне разумно, так как срок службы у них не всегда превышает тот, который предусмотрен у привода ГРМ. А внешних воздействий на эти ремни оказывается намного больше, так как они не прикрываются защитными чехлами в большинстве случаев.

И если для газораспределительного механизма важно, чтобы были правильно установлены метки ремня ГРМ, то для остальных приводов это условие неактуально. Установка производится произвольно. Вся пыль и капли воды сразу же оседают на поверхности ремней привода дополнительного оборудования. Здесь и до появления трещин недолго. Конечно, если вдруг порвется ремень генератора или компрессора кондиционера, двигатель не пострадает, его не нужно будет ремонтировать. Только станет менее комфортно либо просто начнет разряжаться аккумулятор.

Выводы

Вот вы и разобрались, зачем менять ремень ГРМ. Теперь можете смело приступать к этому несложному делу, заранее ознакомившись с особенностями конструкции механизма на вашем автомобиле. Главное - это правильно установить метки и произвести качественный ремонт. Например, при сильном износе помпы ремень начинает сползать, его край трется о ролик, постепенно уменьшается ширина поверхности. Это может стать причиной обрыва, который запросто приведет к ремонту головки блока цилиндров.

fb.ru

функция ремня и сравнение с цепью ГРМ -Блог TAM.BY

Газораспределительный механизм автомобиля предназначен для чередования впрыска топлива в цилиндры и выпуска из двигателя внутреннего сгорания отработанных газов. Часто в неисправности этого механизма виновен некачественный или износившийся ремень ГРМ. Магазин запчастей в Минске имеет в наличии качественные резиновые кольца для генераторов и ГРМ.

Ремень ГРМ – что это?

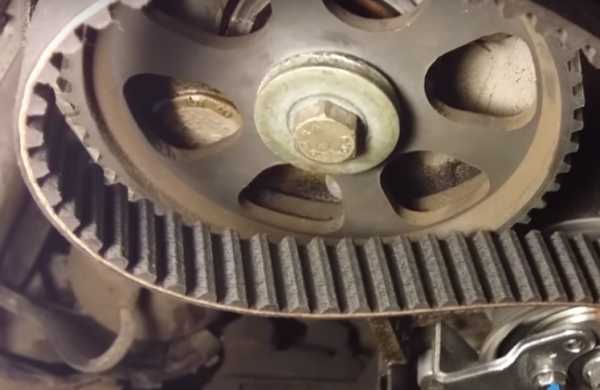

Ремень ГРМ представляет собой резиновое кольцо, имеющее насечки с внутренней стороны. Оно находится за пластиковым кожухом автомобиля и связывает распредвал с коленвалом. В последних моделях автомобилей эксплуатационные характеристики газораспределительного механизма претерпели большие изменения из-за внушительных нагрузок. Из-за постоянного трения кольцо быстро изнашивается, поэтому производители рекомендуют проводить его своевременную замену.

Ремень ГРМ и ремень генератора

Газораспределительный механизм автомобиля имеет собственный ремень, а генератор – свой. Поверхность резиновой детали генератора полосатая, у кольца ГРМ по краям находятся зубчики.

Ремень генератора виден сразу при открывании капота, а ГРМ закрыт кожухом. В некоторых моделях автомобилей эта резиновая деталь вращает и генератор.

Через какой пробег менять деталь?

Ремень газораспределительного механизма – это простая составная часть, входящая в состав сложного узла. Периодичность замены этой детали рекомендуется при 50 тыс. км пробега для автомобилей производства стран СНГ и 70 тыс. км для импортных. В автосервисных мастерских во время замены кольца обычно проверяют состояние натяжных роликов, ведущую шестерню коленвала и сальники на соединяемых ими валах. В случае необходимости меняют и эти запчасти, так как в это время подступиться к ним легче.

Цепь или ремень?

Обратите внимание на сравнительные характеристики этих деталей:

Наименование

Преимущества

Недостатки

Ремень ГРМ

невысокая цена;

имеет простую конструкцию;

не создает шум.

может внезапно произойти разрыв, что приводит к риску повреждения двигателя.

Цепь ГРМ

имеет долгий срок службы;

не боится перепадов температур и агрессивной езды;

можно заранее узнать об износе, так как поврежденная цепь начинает стучать при работе холодного двигателя.

высокая цена;

нуждается в постоянной смазке;

шумит во время работы;

сложно визуально оценить изношенность.

Что будет, если порвется?

При обрыве распредвал резко останавливается, а коленчатый вал продолжает двигаться. Это может привести к полной остановке двигателя. Поэтому при обнаружении провисания или потертости необходима своевременная замена ремня ГРМ. При самостоятельном ремонте замену осуществляют согласно руководству вашего автомобиля. Даже если деталь выглядит нормально, но рекомендуемый срок эксплуатации истекает, замена необходима, чтобы он не порвался в неподходящий момент. Покупать эту запчасть нужно только от проверенных производителей. Помните, что своевременная замена намного дешевле, капитального ремонта всего двигателя.

Что будет, если перескочил ремень ГРМ?

Все зубчики резинового кольца должны входить в каждую выемку маховика. С проскальзыванием ремня на зубьях маховика колен сталкиваются многие автомобилисты. Из-за соскальзывания появляются проблемы с запуском, двигатель начинает терять в мощности, нестабильно работает мотор автомобиля.



Запчасть может начать перескакивать из-за попадания масла на резину. Поэтому нужно постоянно поверять наличие масляных пятен. Даже из-за минимального количества смазки может произойти сдвиг на один зуб.

Найти магазин запчастей в Минске, где предлагают усиленные ремни ГРМ высокого качества, поможет каталог TAM.BY.

blog.tam.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
