Ремонт гидравлического домкрата своими руками (видео и фото инструкция)
Крепкий и практически монолитный корпус классического жидкостного подъемника значительно снижает возможность поломки инструмента, однако даже в таком прочном механизме есть уязвимости, способные вывести устройство из строя. Какие элементы конструкции подвержены наибольшему риску поломки, и какие действия следует предпринять для восстановления работоспособности домкрата, расскажем в этой статье.
Конструкция и принцип действия
Как и большинство рабочих инструментов, гидравлический подъемник имеет несколько разновидностей, с индивидуальными особенностями конструкций. Основной принцип действия этих устройств не отличается, однако механика подъема каждого типа, имеет свои нюансы. Чтобы выявить причину, и разобраться, как починить гидравлический домкрат в конкретно вашей ситуации, следует четко понимать его работу. Далее представлено краткое описание устройства гидравлического домкрата, и разбор самых распространенных видов упоров.

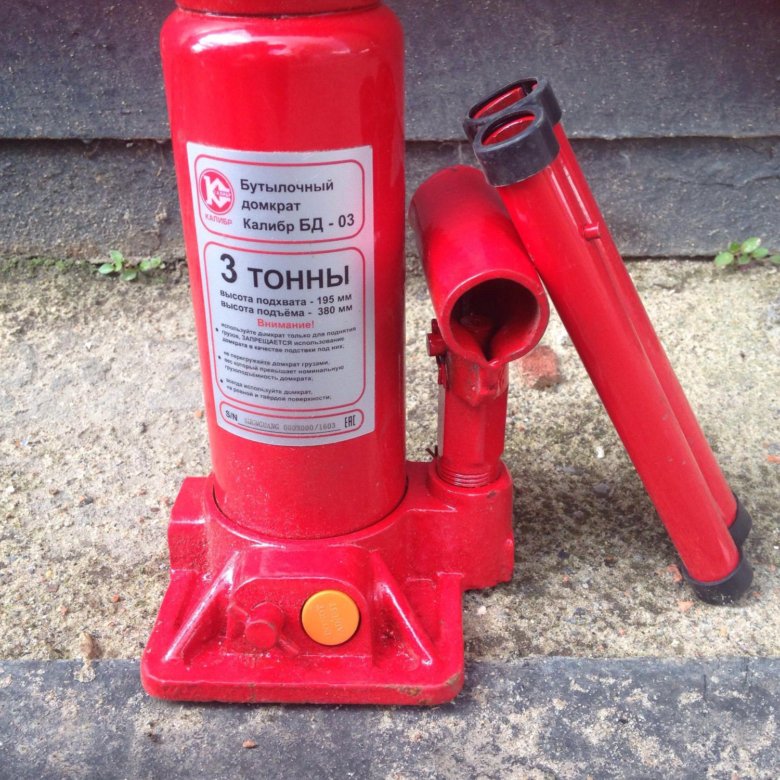

Работа жидкостного подъемника основана на контролируемой накачке жидкости в герметичный резервуар, объем которого может увеличиваться лишь за счет выдвижения поршня. В качестве наглядного примера, рассмотрим самый простой тип гидродомкратов – бутылочный, поскольку он представляет собой оригинальную конструкцию, а его подкатные и ромбовидные аналоги, являются уже модернизацией. Основу механизма гидравлического подъемника, составляют следующие компоненты: манжета, поршень, цилиндр, масляный резервуар, рычаг насоса, шток, всасывающий и нагнетательный клапана и нагнетательный кран.
Взаимодействие между деталями происходит следующим образом. Когда вы поднимаете рычаг насоса, вместе с ним поднимается шток, понижая давление в герметичной камере. Создается вакуум, всасывающий масло из соседнего резервуара. Опускаете рычаг, и набравшаяся ранее жидкость нагнетается, но уже в другую камеру – цилиндр. Движение жидкости контролируется клапанами и происходит только в одном направлении. Попав в цилиндр, масло создает давление, и поскольку единственный подвижный элемент – это поршень, его начинает выталкивать.
Таким образом, совершая простые движения рычагом, мы поднимаем упор домкрата, а вместе с ним и массивный груз.
Нагнетательный кран служит для объединения емкостей цилиндра и масляного резервуара, с целью нормализации давления в них. Достаточно повернуть и поршень легко опускается.
В основе подкатных домкратов лежит все тот-же цилиндр с поршнем насосом и прочими элементами. Однако, если бутылочный подъемник работает вертикально, в подкатном вся эта конструкция функционирует в горизонтальном положении. Данное устройство поднимает груз за счет рычага, нижняя часть которого соединена с поршнем и двигается в горизонтальном положении, а верхняя с упором, и двигается по диагонали. Слишком сложной эту конструкцию не назовешь, но если вы плохо понимаете механику, и не имеете представления как разобрать домкрат гидравлический, следует быть максимально внимательным или даже записать процесс на видео.
В противном случае, сборка может вызвать массу проблем.
Ромбовидные, как и подкатные гидравлические домкраты поднимают груз при помощи рычагов, но работают в вертикальном положении. Имеют достаточно компактную форму резервуаров, по сравнению с классическими бутылочными устройствами.
Виды и причины неисправностей
В связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.
Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу. Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы.
Упор не поднимается. Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах.
Упор поднимается, но не держит груз. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса.
Упор поднимается медленно / рывками. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме.
Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному).
Ремонт гидравлического домкрата
Поскольку конструкция жидкостного подъемника представляет собой не самый сложный механизм, восстановление его работоспособности обычно не вызывает больших затруднений. Даже если с работой подобных систем вы ранее не сталкивались и не имеете представления, как перебрать гидравлический домкрат, процесс займет не более пары-тройки часов (при наличии опыта, и вовсе, пройдет в разы быстрее). Начнем с самых простых поломок и перейдем к более сложным.
Завоздушенность – происходит в связи с утечкой жидкости из системы, которая может быть вызвана неправильной транспортировкой, хранением или эксплуатацией устройства. Бутылочные и ромбовидные гидродомкраты должны быть всегда в вертикальном положении, а подкатные – в горизонтальном (подъемник должен стоять на своей основе).
Данная неприятность лечится банальным наполнением системы маслом. Старое масло, если ему больше года, рекомендуется полностью слить через специальное отверстие, закрытое резиновой заглушкой (в советских может быть металлический винт). При этом, надо полностью открутить запирающий кран. Если домкрат старый и эксплуатировался в грязных условиях, систему рекомендуется промыть, наполнив её промывочной смесью или керосином через вышеуказанное отверстие и несколько раз прокачать (подробно о прокачке гидравлического домкрата).
В качестве рабочей жидкости, рекомендуется использовать специальное гидравлическое масло, но веретенное и индустриальное с невысокой вязкостью тоже подойдут. Закручиваем кран и не спеша заливаем масло в систему. Для этого удобно использовать обычный медицинский шприц. Когда уровень жидкости в резервуаре достигнет предела, прокачиваем систему, работая рукояткой насоса, пока упор не выйдет до максимального уровня. Откручиваем кран, опускаем упор до нулевого положения, доливаем жидкость до уровня, закручиваем кран и опять накачиваем.
Повторяем прокачку 2-3 раза пока в системе не останется воздуха, далее устанавливаем заглушку на место и пользуемся рабочим инструментом.
Представленная выше инструкция объясняет самый распространенный принцип, как отремонтировать гидравлический домкрат. Видео расположенное ниже, наглядно продемонстрирует весь процесс без лишней воды.
Протечка масла – помимо недопустимого положения домкрата, может быть вызвана износом уплотнительных прокладок и манжет, необходимых для изоляции системы гидравлического инструмента. В зависимости от степени износа, протечка может быть явной и проявится сразу после заливки нового масла при подъеме первого массивного груза, или будет происходить постепенно, в течении недель и месяцев. Так или иначе, устройство выйдет из строя.
Обнаружение места протечки происходит опытным методом.

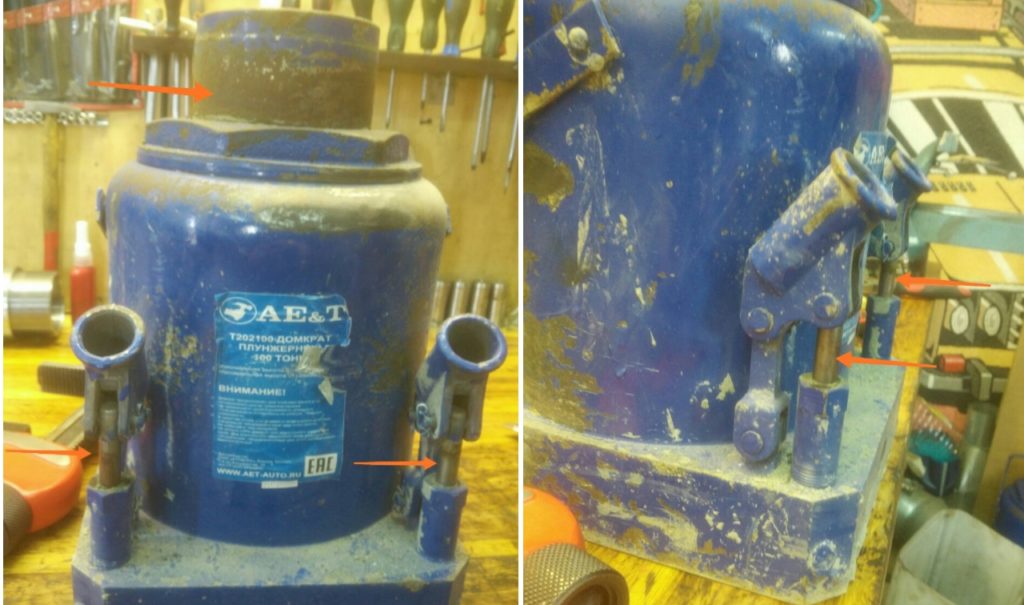

Чтобы не разбирать корпус полностью, его стоит предварительно осмотреть на предмет подтеков и работать уже непосредственно с проблемной частью (насосом или цилиндром). Высохший или деформированный уплотнитель хорошо заметен даже не опытному взору, а слабая манжета на поршне насоса слегка люфтит.
В магазинах инструментов и автозапчастей зачастую имеется один-другой ремкомплект для гидравлического домкрата, но выпускают их для определенных моделей (далеко не всех). Перед походом в магазин, заранее возьмите с собой поврежденную резину, чтобы по ней можно было подобрать аналогичный образец, если комплекта для вашей модели в наличии не окажется. Благо, большинство гидравлических подъемников имеют более-менее схожую конструкцию и шанс нахождения похожей детали достаточно велик.
При разборке домкрата, для извлечения прокладки, не лишним будет почистить все снятые компоненты, вытерев керосином или бензином. Загрязнение системы – чуть менее распространенная причина поломки, чем утечка масла.

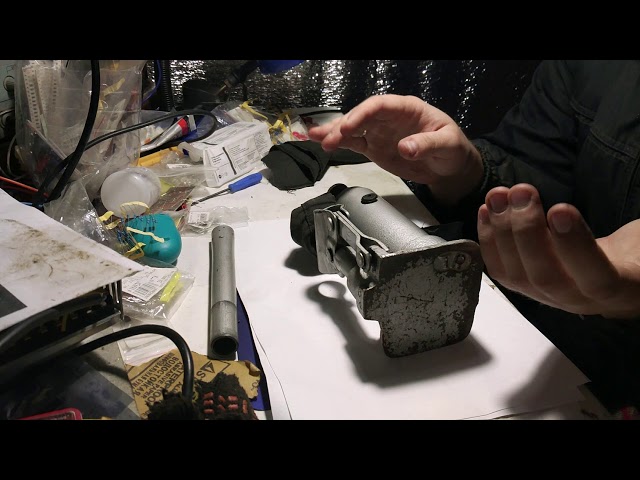

В ситуации ограниченных ресурсов, когда подходящую прокладку найти не получается, смекалка становится настоящим спасителем. Как, например, автор следующего видео выполняет ремонт гидравлического домкрата бутылочного типа своими руками, уплотняя манжету поршня насоса обычной термоусадкой.
Повреждение клапанов – самая неприятная поломка, требующая полного разбора корпуса домкрата. Для понимания: клапана представляют собой металлические шарики, которые плотно прижимаются пружиной к круглому отверстию, позволяя жидкости течь только по направлению “от шарика к пружине”, перекрывая обратный ход.
Сама пружина фиксируется шайбой, которая перекрывает около половины диаметра отверстия. В целом, данная конструкция вполне надежна, но при ненадлежащей эксплуатации может дать сбой (особенно в дешевых сборках).
Поскольку гидравлический подъемник игрушка не детская, собирается он на совесть и для полной разборки цилиндра пригодится большой разводной ключ и тиски. Прежде чем раскручивать, не забудьте слить масло.
Искомые клапаны располагаются в основании агрегата. Всасывающий в области насоса, а нагнетательный под цилиндром. Все их составные части следует аккуратно вынуть и разложить, (желательно в хронологическом порядке). В первую очередь проверяем пружинки и подшипники на дефекты, загрязнение и коррозию. Шарики должны быть идеально гладкими, а пружины упругими. Дефектные элементы подлежат замене, которую можно найти в специальных ремкомплектах для гидравлических домкратов.
Пока устройство находится в разобранном состоянии, грех не воспользоваться случаем и не почистить все компоненты керосином.
Особенно следует уделить внимание фильтрам и каналам между насосом и цилиндром. Сборку чистых исправных компонентов механизма следует выполнять с повышенным вниманием к положению клапанов и уплотнителей. Лишних деталей оставаться не должно, каким бы гениальным конструктором не считался сборщик. По выполнению всех восстановительных работ, система наполняется маслом, прокачивается и обретает вторую жизнь.
Стараясь придать материалу более понятный вид, в публикации присутствует множество тематических изображений. Если, для четкого представления, как восстановить гидравлический домкрат, этого мало – ниже вас ждет отличный, познавательный материал. Автор следующего видеоролика коротко и ясно, демонстрирует процесс восстановления целых 5-ти подъемников бутылочного типа с комментариями и хорошим монтажом.
Продление срока эксплуатации
Поломка любого инструмента – это зачастую неприятный и даже опасный опыт, связанный с потерей времени и денег.
Отказ работы подъемника, в самый неподходящий момент, может вызвать ненужные проблемы, поэтому рекомендуется уделять повышенную ответственность при работе с данным инструментом. К счастью, эксплуатация и обслуживание гидравлического домкрата представляют собой короткий свод вполне понятных правил, следовать которым сможет любой.
- Устанавливая домкрат под груз, убедитесь, что его основание плотно прилегает к ровной, горизонтальной поверхности (полу, земле, асфальту). Поверхности упора и поднимаемого груза, должным быть параллельны.
- Место упора в груз должно быть максимально прочным и выдерживать всю его массу. В автомобилях — это ребро жесткости, в частных домах – стены с подложенным брусом.
- Подъем осуществляется плавными движениями рычага насоса. Груз должен быть в неподвижном состоянии, поэтому пассажиров в автомобиле быть не должно. При полном подъеме, рекомендуется использовать страховочную подставку.
- Когда работа с домкратом завершена и груз можно опускать, проверьте шток на наличие грязи, и при необходимости отчистите ветошью, чтобы избежать образование коррозии.
- Хранение и транспортировка гидравлического домкрата осуществляется только в обозначенном производителем положении: вертикальном для бутылочных и ромбических и горизонтальном для подкатных.
- Шток, выдвижной винт и поршень насоса, при хранении, должны быть опущены. При регулярном использовании инструмента, эти элементы следует периодически смазывать (по мере высыхания).
- При частичном вытекании и испарении рабочей жидкости, в систему необходимо доливать идентичное масло и производить прокачку (процесс описан выше). Строго запрещено лить воду, кислоту и прочие смеси! Только гидравлическое, веретенное или индустриальное масло небольшой степени вязкости.
Вышеописанные правила – главные основы уверенной и продолжительной эксплуатации инструмента. Все модели домкратов имеют свои индивидуальные особенности и характеристики, о которых каждый производитель указывает в документации, ознакомиться с которой следует каждому владельцу данных устройств.
Сохраните эту страницу в своей соц.
сети и вернитесь к ней в любое время.ДОБАВИТЬ КОММЕНТАРИЙ
Как осуществляется ремонт гидравлического домкрата своими руками
Домой Инструменты Как осуществляется ремонт гидравлического домкрата своими руками
У многих автолюбителей, самостоятельно ремонтирующих свой автомобиль, в гараже есть гидравлический домкрат – бутылочный или подкатного типа. Данное приспособления отличаются надежностью, простотой конструкции и высоким КПД. Как правило, для личного пользования владельцам легковых автомобилей хватает домкрата, способного поднять 2 тонны. Впрочем, нередко может возникнуть необходимость поднять, например, микроавтобус. Соответственно, наиболее оптимальный вариант – это домкрат, способный поднять 5 тонн.
Читайте также: Ремонт смесителя для ванной с душем
Если говорить в целом, то данное устройство состоит из 3-х основных частей:
- корпус;
- выдвигающийся из цилиндра поршень;
- несжимаемая жидкость.
В качестве последней в подавляющем большинстве домкратов применяется масло. Как видим, конструкция действительно достаточно простая. Однако при этом не стоит забывать, что при использовании по прямому назначению домкрат всякий раз подвергается серьезным нагрузкам, поднимая и удерживая в течение определенного времени весьма внушительный вес. Соответственно, периодически возникает необходимость в проведении профилактических и ремонтных работ. Сделать их вполне можно самостоятельно – опять-таки благодаря простоте конструкции. Если разобраться что к чему, то можно увидеть – ничего сложного здесь нет.
Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.
Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.
Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.
В первую очередь с устройства нужно снять поршни. Они внимательно осматриваются на наличие грязи и коррозии. Все это, конечно же, нужно будет удалить. Далее также осматриваем шток. Нередко он оказывается деформированным. Ремонту данная деталь не подлежит.
Соответственно, если в ходе осмотра будет выявлена деформация, придется покупать новый шток.
Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.
Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе.
Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.
Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение.
Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.
Предыдущая статьяКак быстро и правильно снять лак с дерева
Следующая статьяКак можно оформить спальню в стиле шебби-шик
ЭТО ПОПУЛЯРНО
ВЫБОР РЕДАКТОРА
Вот как починить старый пол или домкрат для бутылок
Введите ключевые слова для поискаГлавные новости дня
1
Honda Civic Type R 2023 года повзрослела
2
Новый Ford Super Duty имеет 500 л.
с. и 1200 фунто-футов
3
Байден едет на своем корвете в гараже Джея Лено
4
Flatrock хочет стать следующим великим треком Америки
5
Величайший момент NASCAR наступил
Наши автомобильные эксперты выбирают каждый продукт, который мы представляем. Мы можем зарабатывать деньги на ссылках на этой странице.
У вас в гараже стоит старый сломанный домкрат? Не выбрасывайте это. Обычно это легко исправить.
По Брайан Сильвестро
Видя, как инструменты стали такими дешевыми, мы можем понять желание заменить напольный или бутылочный домкрат, как только он перестанет работать. Но на самом деле вам будет намного дешевле просто починить тот, который у вас есть, а затем пойти и купить новый. И как только вы поймете, как работают домкраты, починить их несложно.
YouTube-канал sixtyfiveford собрал подробное видео, объясняющее, как работают гидравлические домкраты и как их ремонтировать.
Ведущий в видео выше рекомендует найти схему сборки вашего домкрата и найти ремонтный комплект конкретно для вашей модели. Если они у вас есть, процесс восстановления становится простым. Иногда, если ваш домкрат протекает, вам может потребоваться просто затянуть болт на одном из поршней — это затянет уплотнение и устранит утечку.
через Bangshift
Брайан Сильвестро Штатный обозреватель Road & Track, увлекающийся проектами с большим пробегом, ржавыми проектами и любительскими гонками на выносливость.
Байден едет на своем корвете в гараже Джея Лено
Ferrari замечена на испытаниях Huracán STO на трассе Fiorano
Porsche GT4 RS сражается с GT4 MR на Нюрбургринге
Вам нужно посмотреть эти кадры 956-х на ринге
Послушайте пьянящий V-12 Pagani Utopia
Часы Ken Block Melt Tires в Электрихане
Вот как избежать перегрузки автомобиля
Шокирует, насколько способным может быть Corvette
Вот ваш первый реальный взгляд на Purosangue
Электрихана Кена Блока выпадет 25 октября
Как отремонтировать бутылочный домкрат
от Phillip Woolgar

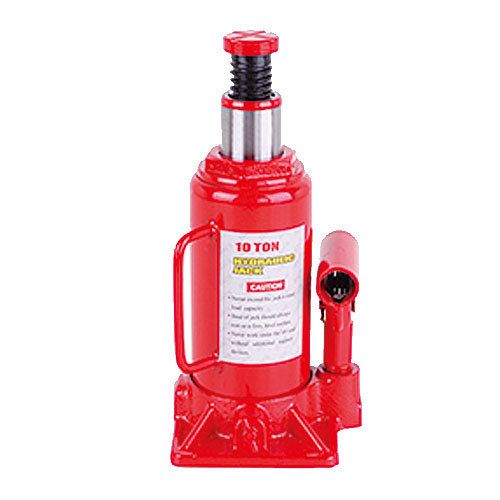

Бутылочные домкраты помогают механикам поднимать тяжелые автомобили.
Инструмент входит в арсенал практически любого механика. Бутылочные домкраты используют гидравлический рычаг для подъема транспортных средств и выполняют эту задачу быстрее, чем любой другой домкрат. Без домкрата механики могут остаться без средств для ремонта автомобиля. Покупка или ремонт бутылочных домкратов стоит дорого, поэтому попробуйте починить их самостоятельно, прежде чем покупать новый или платить за ремонт.
Шаг 1
Проверьте, какой максимальный вес установлен на вашем домкрате. Это должно быть написано на вашем домкрате или в прилагаемых к нему документах. Проверьте вес автомобиля. Его часто пишут на панели водительской двери. Не поднимайте автомобиль домкратом, который не выдерживает веса. Вы можете нанести вред себе или своему имуществу.
Шаг 2
Полностью выдвиньте домкрат, накачивая его без веса. Если домкрат настолько поврежден, что не может этого сделать, попросите кого-нибудь потянуть за него, пока вы качаете. Вы также можете открыть выпускной клапан, расположенный на противоположной стороне насоса, и вытащить поршень.
Теперь можно удлинить домкрат без всякой подкачки. Пока клапан открыт, проверьте, нет ли скоплений масла. Вы должны увидеть немного, но не много. Если есть грязь или другие вещества, у вас плохое уплотнение. Осмотрите нижнюю часть поршня, чтобы увидеть, нет ли повреждений. Если есть трещины, нужно отнести домкрат в ремонтную мастерскую.
Шаг 3
Откройте заливную горловину масляного бачка домкрата внутри клапана. Убедитесь, что гидравлическое масло находится как минимум на четверть дюйма ниже отверстия. Заполните его до отметки в четверть дюйма, но не выше. Крышка — это самая верхняя крышка домкрата. Возможно, вам придется открыть его отверткой.
Шаг 4
Протрите домкрат тканью. Откройте выпускной клапан; несколько раз быстро качните ручку домкрата. Проверьте, не течет ли масло. Закройте клапан; накачайте домкрат на полную высоту. Снова откройте выпускной клапан, чтобы стравить воздух из домкрата, если он по-прежнему не поднимается. Если вы видите утечку, проследите ее до уплотнения, которое ее создает.
Обратитесь к специалисту для замены уплотнения.
Шаг 5
Попробуйте поднять автомобиль домкратом. Ваша помпа может не защелкнуться, если она все еще не поднимается. Вам понадобится новый домкрат, или ремонтник сможет его починить.
Каталожные номера
- You Tube: Наконечник для бутылок, удаление воздуха из системы
Насадки
- Работайте в сухом и чистом месте.
Вещи, которые вам понадобятся
- Ткань
- Гидравлическая жидкость
- Плоская отвертка
Предупреждения
- Подходить под автомобилем, поднятым домкратом, можно только при наличии домкратных подставок.
- Гидравлическая жидкость может гореть. Не пытайтесь починить домкрат возле открытого огня.
