Ремонт домкрата гидравлического своими руками – алгоритм действий

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

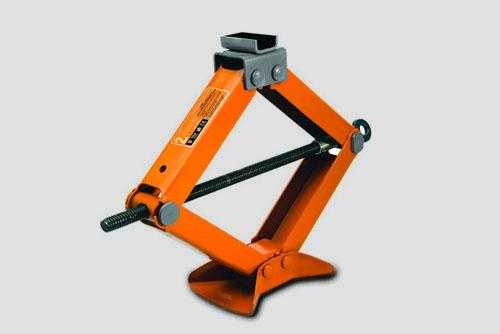

  • Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
  • Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
  • Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
  • Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Ремонт гидравлического домкрата своими руками

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться "нападению" коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

  • Используя гаечные ключи, откручиваем крепежи;
  • Извлекаем клапан стравливания жидкости и поршень;
  • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
  • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
  • Проверяем и меняем старую резинку в случае необходимости;
  • Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Заправляем инструмент – как залить масло в домкрат?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Как залить масло в домкрат - пошаговая схема

Шаг 1: Промывка механизма

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Шаг 2: Заливка масла

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения "слив". Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока "топливо" нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно "отодвинуть" подальше.

Рекомендации:

  • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
  • Заменять "топливо" желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
  • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в "полной боевой готовности" к работе;
  • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
  • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно "отложить" на неопределенный срок, что не может не радовать!

www.emomi.com

Как отремонтировать гидравлический домкрат своими руками (видео)

Многие автовладельцы, и не только они, задумываются над вопросом о том, как провести ремонт гидравлического домкрата своими руками без обращения в мастерскую.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Домкрат — один из самых важных инструментов, без него не обойтись, например, при ремонте автомобиля. С помощью домкрата корпус машины поднимается на достаточную высоту, чтобы можно было провести ремонт.

Специфика работы и виды гидравлических домкратов

Принцип функционирования гидравлического подъемного приспособления.

Одна из причин популярности гидравлических домкратов — устойчивость конструкции. Благодаря этому они способны поднимать больший груз, нежели механические. Грузоподъемность домкрата зависит от модели и может составлять до 200 тонн. Гидравлический домкрат работает более плавно, точнее производится торможение. КПД работы этого инструмента гораздо выше, чем у механических моделей — до 80%.

Из названия понятно, что главная составляющая конструкции — специальная рабочая жидкость, которая воздействует на шток, и в результате он перемещается. В качестве рабочей жидкости используется масло, поэтому для работы устройства необходимо периодически оценивать состояние клапанов, сальников и всей системы в целом, проверять наличие масла.

По конструкции инструменты бывают:

  • двухплунжерные;
  • одноплунжерные.

Причины поломок домкрата

Использование качественной рабочей жидкости и регулярные проверки состояния гидравлического аппарата могут гарантировать его бесперебойную работу в течение достаточно долгого времени. Но от поломок не застрахованы даже качественные устройства.

Основных причин нарушения работы домкрата всего две:

  • препятствие опусканию механизма;
  • деформация штока.

Подробное устройство гидравлического домкрата.

В первом случае неполадки вызваны образованием ржавчины внутри устройства, которая начинает мешать свободному ходу механизма. На клапане и поршне могут стереться защитные элементы, прокладки либо шарики, что также вызовет заклинивание механизма.

Еще одна распространенная причина неполадок — неправильная эксплуатация. Гидравлические домкраты требуют особого обращения. В инструкции сказано, что перевозить их можно только в вертикальном положении, а это не всегда возможно. В итоге постепенно рабочая жидкость начинает вытекать, вместо нее внутрь устройства проникает воздух. Все это приводит к снижению эффективности работы домкрата, а затем и полной остановке работы гидравлики. Поломки, вызванные перечисленными выше факторами, легко отремонтировать самостоятельно.

Деформация штока часто возникает при постоянной эксплуатации прибора. Причина в превышении порога допустимой нагрузки. В этом случае шток деформируется и не проходит через муфту. Ремонт устройства при такой поломке предполагает замену штока. Выравнивать старый деформированный шток бесполезно, так как он изготавливается из особой марки стали, пытаться придать ей форму в домашних условиях практически невозможно.

Обе причины поломок достаточно легко устранить, главное — знать основной принцип разборки и ремонта устройства.

Ремонт гидравлического домкрата

Конструкция гидравлического домкрата бутылочного типа.

Перед тем как приступать к ремонту, нужно точно установить причину поломки. Для этого домкрат нужно разобрать. Так как все детали скреплены резьбовым соединением разного диаметра, придется использовать набор ключей различного размера. После того как устройство было полностью разобрано, нужно осторожно слить из него масло и хорошо осмотреть клапан и поршни.

Если на деталях скопилась ржавчина, ее необходимо очистить. Шток нужно тщательно проверить, есть ли изгиб. Защитные прокладки и кольца стоит заменить на новые, ведь их деформация и износ могут быть не видны, а качество стоит проверять при высоком давлении. После проверки все детали нужно хорошо промыть специальной жидкостью, желательно не один раз. Домкрат остается прокачать, чтобы удалить лишний воздух и залить в него новое масло. Для заливки рабочей жидкости предусмотрена горловина с закручивающейся пробкой.

По виду привода различают гидравлические домкраты:

  • с ручным приводом;
  • с электрическим приводом.

Несмотря на то, что существуют разные виды этого инструмента, принцип работы одинаков для всех моделей.

После этого конструкция вновь собирается, а процесс ремонта домкрата считается завершенным. Остается только проверить качество работы инструмента. Если гидравлический домкрат работает нормально, значит ремонт завершен успешно. Если нет, придется продолжать искать неисправность. Чаще всего нормальному функционированию устройства может мешать некачественное или неправильно залитое масло.

Этапы заправки гидравлического домкрата

Детали гидравлического домкрата.

Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.

Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.

Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.

Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до отметки «слив». Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.

http:

Рекомендации по эксплуатации и ремонту

Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.

Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.

В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.

Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.

Ремонт гидравлического домкрата не отличается особой сложностью, главное — правильно соблюдать инструкцию и качественно выполнять каждый этап работы.

http:

Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.

masterinstrumenta.ru

Ремонт гидравлического домкрата – своими руками и без спешки!

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Содержание

  • Типы и виды домкратов: выбираем лучший
  • Ремонт гидравлического домкрата своими руками
  • Заправляем инструмент – как залить масло в домкрат?
  • Советы по замене жидкости и эксплуатации устройства
  • 1 Типы и виды домкратов: выбираем лучший

    Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.


    • Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
    • Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
    • Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
    • Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.


    Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!


    2 Ремонт гидравлического домкрата своими руками

    Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.


    Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

    • Используя гаечные ключи, откручиваем крепежи;
    • Извлекаем клапан стравливания жидкости и поршень;
    • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
    • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
    • Проверяем и меняем старую резинку в случае необходимости;
    • Последний шаг – сборка инструмента в обратном порядке.


    Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?


    3 Заправляем инструмент – как залить масло в домкрат?

    Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:


    Как залить масло в домкрат — пошаговая схема

    Шаг 1: Промывка механизма

    Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

    Шаг 2: Заливка масла

    Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения «слив». Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока «топливо» нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.



    4 Советы по замене жидкости и эксплуатации устройства

    Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.


    Рекомендации:

    • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
    • Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
    • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
    • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
    • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.


    Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

    Источник

    groteskstroy.ru

    Ремонт гидравлических домкратов своими руками :: SYL.ru

    Чтобы понять, что собой представляет гидравлический домкрат (устройство, ремонт которого будут описаны в обзоре), нужно знать основные его разновидности. По конструкции модели могут довольно сильно отличаться. На сегодняшний день существует множество однопоршневых, а также двухпоршневых модификаций. При этом системы крепления у них, как правило, имеются винтовые. Наиболее распространенной проблемой среди домкратов гидравлического типа принято считать вылет кольца. Также часто деформируются масляные резервуары. Для того чтобы самостоятельно отремонтировать гидравлический домкрат, необходимо заранее подготовить набор ключей и придерживаться техники безопасности.

    Повреждение гидроцилиндра

    При повреждении цилиндра ремонт бутылочного гидравлического домкрата своими руками необходимо начинать с осмотра масляного резервуара. Для этого понадобится отсоединить поршень. С этой целью в первую очередь откручиваются верхние винты при помощи ключа. Только после этого отсоединяются защитные кольца. Далее, чтобы сделать ремонт гидравлических домкратов, высвобождается непосредственно резервуар.

    При этом верхнюю крышку модели также необходимо рассмотреть при разборе. Для того чтобы установить новый гидравлический цилиндр, нужно воспользоваться струбциной. Дополнительно важно подобрать новые соединительные винты для закрепления детали. При этом втулки можно использовать круглой формы. Однако в данном случае многое зависит от конкретной модели.

    Вылет верхнего кольца

    При вылете верхнего кольца ремонт подкатного гидравлического домкрата своими руками сделать довольно просто. В данном случае в первую очередь осматривается целостность верхней пластины. Только после этого можно скрутить винты. Для того чтобы отсоединить раму, придется воспользоваться ключом.

    На этом этапе также важно оценить целостность поршня. В некоторых случаях кольцо его может повредить. Если с ним все в порядке, то новое кольцо нужно закрепить на шток. При этом необходимо воспользоваться дополнительно уплотнителем для лучшей фиксации.

    Вылет нижнего кольца

    При вылете нижнего кольца ремонт гидравлического домкрата (бутылочного типа) своими руками делается довольно просто. Для этого достаточно открутить нижнюю раму. Однако перед этим важно осмотреть целостность гидравлического цилиндра. При этом поршень должен передвигаться свободно. Для того чтобы отсоединить нижнюю раму, необходимо в первую очередь перевернуть гидравлический домкрат и закрепить его.

    После этого осматривается уплотнительное кольцо. Если оно без повреждений, то можно снимать сразу крышку. Далее, чтобы сделать ремонт гидравлических домкратов, придется отсоединить выдвижной удлинитель. Для этого многие специалисты рекомендуют использовать отвертку. Далее важно осмотреть целостность штока. В некоторых случаях кольцо может его повредить.

    Если шток деформирован, то его необходимо также заменять. Однако перед этим придется узнать его маркировку. Если на изделии она не указана, то диаметр нижнего штока должен быть написан в документации на устройство. Если шток без дефектов, то в магазине останется приобрести только кольцо. Для того чтобы его установить, шток необходимо предварительно смазать. Для этого можно использовать машинное масло.

    Поломка тягового рычага

    Ремонт гидравлических домкратов своими руками при поломке тягового рычага может отнять массу времени. В данном случае сложность заключается в отсоединении устройства тяги. Дополнительно следует учитывать, что цилиндр также придется снимать. Однако начинать работу по осмотру рычага необходимо с отсоединения верхней крышки. На данном этапе важно осмотреть целостность цилиндра. В некоторых случаях на нем могут виднеться маленькие царапины.

    При этом подвижная плита в гидравлическом домкрате также может быть повреждена. В этом случае ее придется заменить. Для того чтобы освободить цилиндр, придется воспользоваться струбциной. При этом винты можно снять при помощи ключа. Как правило, верхняя плита фиксируется на штоках. В некоторых случаях для замены рычага дополнительно придется снимать катушку. Однако в данном случае многое зависит от места расположения цилиндра. Если рассматривать однопоршневые модификации, то в такой ситуации снимать катушку не придется. На нижней плите располагается непосредственно тяговое устройство, к которому подсоединяется рычаг.

    Для того чтобы его снять, потребуется высвободить шток. С этой целью придется воспользоваться молотком. При этом стяжку важно не задеть. В противном случае можно повредить систему трубопровода. После высвобождения штока остается зафиксировать рычаг на тяговом механизме. В данном случае уплотнительное кольцо использовать не обязательно. Также многие специалисты перед установкой рычага рекомендуют смазывать катушку машинным маслом для меньшего ее износа.

    Стопор клинового захвата

    Ремонт гидравлических домкратов своими руками при поломке захвата необходимо начинать с отсоединения верней плиты. Крепится она, как правило, на четырех винтах. Для того чтобы их отсоединить, придется воспользоваться ключом. После этого снимается стяжка, которая находится возле масляной системы. Сделать это можно довольно просто, если поддеть ее отверткой.

    После этого останется непосредственно снять захват. Крепится он в гидравлическом домкрате на штоке. Чтобы заменить данное устройство, необходимо предварительно осмотреть целостность нижней плиты. Если с ней все в порядке, то после фиксации захвата на первоначальное место устанавливается стяжка, а затем и верхняя плита.

    Срыв плиты домкрата

    Ремонт гидравлического домкрата при срыве плиты важно начинать с осмотра целостности поршневой системы. Как правило, она может повредиться. Чтобы снять плиту с устройства, придется взять ключи нужного размера. В основном винты в данной ситуации используются с маркировкой М6. Однако на сегодняшний день модели в этом плане довольно сильно отличаются, и в каждой ситуации к ремонту плиты необходимо подходить индивидуально.

    Если рассматривать стандартную однопоршневую модификацию, то плита в таком случае крепится на четырех винтах, которые располагаются по ее краям. Для замены данной детали нужно предварительно проверить целостность и масляной системы. Как правило, плита может при срыве ее повредить.

    Замена петли устройства

    Ремонт гидравлического домкрата при поломке петли осуществляется довольно просто. Для этого достаточно открутить верхнюю плиту. Далее останется только отсоединить центральный шток и достать петлю. В некоторых случаях она деформируется, и в такой ситуации ее можно выровнять при помощи станка. Однако более быстрым вариантом приятно считать полную замену детали.

    Поломка штуцера

    Ремонт гидравлических домкратов при поломке штуцера необходимо начинать с осмотра поршневой системы. Как правило, это вызвано тем, что трубопровод не работает должным образом. В результате на штуцер оказывается большое давление. Чтобы решить данную проблему, многие специалисты советуют полностью скрутить цилиндр с устройства и осмотреть трубопровод. Если он нарушен, то его придется сдать в ремонт или полностью заменить. Сделать это можно самостоятельно.

    Ремонт трубопровода домкрата

    Ремонт гидравлических домкратов при поломке трубопровода довольно сложен. Занимаются им, как правило, только в сервисных центрах. Однако первоначальный осмотр можно сделать самостоятельно. В первую очередь для этого отсоединяется верхняя плита. После этого стяжку необходимо поддеть отверткой и отсоединить. Для того чтобы разблокировать нижнюю плиту, придется воспользоваться гаечным ключом. После этого важно внимательно осмотреть упор трубопровода.

    Если рассматривать однопоршневые модификации, то там, как правило, их имеется три. Однако в данном случае нужно осмотреть гидравлический домкрат со всех сторон. При этом масляную систему важно не задеть. В основном проблема с трубопроводом заключается в срыве верхней гайки. В таком случае самостоятельно сделать ремонт невозможно.

    www.syl.ru

    Ремонт гидравлических домкратов своими руками: неисправности и их устранение

    Всякий, кто имеет дело с ремонтом автомобилей, будь то обычный владелец машины или профессиональный авторемонтник, знает, насколько незаменимую помощь может оказать гидравлический домкрат. Он помогает приподнять корпус машины на сравнительно небольшую высоту и удерживать его в этом положении достаточное время, чтобы и просто заменить колесо, и произвести сложный ремонт ходовой части и внутренних механизмов, обеспечив доступ к ним снизу.

    Схема паркового гидравлического домкрата.

    В то же время для гидравлического домкрата характерны ряд преимуществ, которые выгодно отличают его от механического аналога. В первую очередь это высокий КПД, доходящий до 80%, плавная работа и точное торможение.

    Грузоподъемность в зависимости от модели домкрата может достигать 200 т, а сам груз держится устойчиво и жестко. Именно поэтому его предпочитают применять в качестве мобильного подъемника работники автосервисов. И хотя устройство гидравлических домкратов кажется достаточно сложным, в случае поломки их вполне возможно отремонтировать своими руками.

    Основные причины и виды неисправностей гидравлических домкратов

    По принципу работы любой гидравлический домкрат един, однако по конструкции они бывают одноплунжерные и двухплунжерные, а по виду включения ручные или снабженные электроприводом. Если он интенсивно используется, как это обычно и бывает в условиях авторемонтной мастерской, основными причинами отказов в работе являются либо перегрузка при поднятии тяжести, либо по какой-то причине отказывается работать гидравлика.

    Вертикальный гидравлический домкрат.

    В первом случае происходит деформация упорного штока, в результате чего он изгибается и теряет возможность прохода через муфту, отчего заклинивается в ней. Тогда ремонт гидравлического домкрата будет заключаться в замене штока, поскольку он делается из специальной марки стали, и выровнять его кустарным способом мало реально.

    Отказ гидравлики, в свою очередь, может быть обусловлен несколькими причинами. В качестве рабочей жидкости для гидравлического домкрата используется машинное масло. Хранить и перевозить его можно только в вертикальном положении, что получается далеко не всегда, и тогда масло начинает вытекать. На его место начинает проникать воздух, что постепенно замедляет работу подъемника вплоть до полной остановки.

    Кроме того, внутренние поверхности деталей гидравлической системы домкрата могут со временем ржаветь, а ржавчина тормозит свободный ход всего устройства. В клапане стравливания и на первичном поршне могут стереться прокладки или шарик, что нарушает нормальное движение масла в системе. Отремонтировать домкрат и устранить подобные неисправности вполне возможно самостоятельно.

    Вернуться к оглавлению

    Устранение неисправностей гидравлического домкрата своими руками

    Чтобы произвести ремонт домкрата, нужно выявить конкретную причину неисправности, а для этого его необходимо разобрать на составные части.

    Принцип работы гидравлического подкатного домкрата.

    Его конструкция состоит из корпуса, поршня и рабочей жидкости, то есть масла. Все элементы скрепляются между собой с помощью резьбовых соединений различных видов, поэтому для разборки домкрата нужно будет использовать целый набор гаечных ключей, включая разводной. После того как все соединения гидравлического домкрата раскручены, необходимо прежде всего слить масло из внутренних полостей в приготовленную емкость. Затем извлекаются поршни и клапан стравливания масла на предмет тщательного осмотра.

    Поршни очищаются от накопившейся ржавчины, опорный шток проверяется на изгиб. Затем проверяется качество всех прокладок и клапана. Если они деформированы, их придется заменить на новые. Обычно пропускной масляный клапан просто забивается грязью, и шарик перестает плотно сидеть в своем гнезде, пропуская масло.

    Прокладки и уплотнительные кольца желательно заменить все, поскольку их деформация часто незаметна простым глазом и проявляется только под высоким давлением. После этого вся внутренность системы должна быть несколько раз промыта специальной промывочной жидкостью.

    Затем вся конструкция собирается вновь, и ремонт гидравлического домкрата в основном заканчивается. Остается залить в его внутренность свежее масло. Перед этим домкрат необходимо хорошенько прокачать, чтобы в системе не осталось воздушных пузырей. В конструкции предусмотрена специальная горловина с завинчивающейся пробкой, через которую производится заливка масла.

    Замена масла для домкратов своими руками происходит без применения дополнительных инструментов, но при этом нужно брать масло, специально предназначенное для использования в промышленном оборудовании. Оно должно заполнять всю внутренность домкрата, доходя до специальной отметки. После этого можно его снова использовать по назначению.

    moiinstrumenty.ru

    Гидравлический домкрат своими руками | Строительный портал

    Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.

    Содержание:

    1. Предназначение гидравлического домкрата
    2. Конструкция гидравлического домкрата
    3. Принцип работы гидравлического домкрата
    4. Достоинства и недостатки гидравлических домкратов
    5. Классификация гидравлических домкратов
    6. Изготовление гидравлического пресса
    7. Ремонт гидравлического домкрата



    Предназначение гидравлического домкрата

    Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.

    Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.

    Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.
    В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.

    Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.

    Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.

    Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.

    Конструкция гидравлического домкрата

    Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.

    Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.

    Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.


    Принцип работы гидравлического домкрата

    Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.

    Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.

    Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.

    Достоинства и недостатки гидравлических домкратов

    Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда - плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД - до 80% и значительную грузоподъемность - до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.

    Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность - невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.

    Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными - один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.

    Классификация гидравлических домкратов

    Выделяют несколько разновидностей гидравлических домкратов.

    Бутылочные гидравлические домкраты

    Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса - от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими - это универсальность использования, компактность и большая площадь опоры.

    Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.

    Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.


    Подкатные домкраты

    Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.

    Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично - поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.

    Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия - подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.

    Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:

    • Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
    • Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
    • Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.

    Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.

    Гидравлические гибриды

    Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее - двухуровневое домкрат используют в на высоте 65 - 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

    Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 - 80 тонн. Начальная высота подхвата - низкая. Применяется исключительно как оборудование для автосервиса.

    Зацепные домкраты

    Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.

    Ромбовые домкраты

    Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.

    В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.

    Изготовление гидравлического пресса

    Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.

    Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.

    Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.

    После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.

    Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.

    Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.

    При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.

    Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.

    Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.

    Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.

    При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.

    Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.

    Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.

    Ремонт гидравлического домкрата

    Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.

    Протекание масла

    Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.

    После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.

    Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.

    Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.

    Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.

    Попадание воздухa

    В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.

    Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.

    Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.

    Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.

    Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.

    strport.ru

    Ремонт подкатного гидравлического домкрата своими руками — studvesna73.ru

    В любое время люди, сталкиваясь с необходимостью поднятия больших грузов на определенную высоту, использовали специальные приспособления, которые облегчают выполнение такой работы. Одной из современных разновидностей оборудования, которое легко и быстро поднимает большие грузы на требуемую высоту, является домкрат гидравлического типа.

    Такая установка, в отличие от многих других, используемых в наши дни, отличается высокой надежностью в использовании, способна обеспечить поднятие значительных грузов при небольших затратах сил.

    Из чего состоит гидравлический домкрат

    Подкатной гидравлический домкрат

    Главными частями гидравлических домкратов являются:

    • жидкость, в качестве которой чаще всего используется масло;
    • корпус устройства;
    • поршень, который выдвигается с цилиндра.

    Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.

    Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.

    Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования. Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.

    Схема гидравлического домкрата Схема подкатного домкрата

    Когда нужен ремонт домкрата

    Конструкция гидравлического домкрата

    Домкраты такой разновидности, как и любое другое оборудования, нуждается в периодическом техническом обслуживании, кроме того, в результате тех или иных поломок может возникнуть необходимость отремонтировать устройство.

    Так, в цилиндр устройства необходимо иногда доливать жидкость, поскольку масло в процессе работы домкрата может вытекать через уплотнения и сальники. Его нехватка приводит к снижению эффективности работы устройства.

    Кроме протекания масла, поломки устройства могут заключаться в его заклинивании при подъеме груза, попадании воздуха в цилиндр. Кроме того, к частым поломкам также относятся невозможность опустить инструмент после поднятия, а также отказ в работе механизма даже под небольшими нагрузками. В таких и многих других случаях понадобиться ремонт гидравлического домкрата, который в некоторых случаях можно сделать и собственноручно.

    Протечки масла

    Чтобы сделать ремонт гидравлического домкрата своими руками, следует иметь готовый комплект для ремонта. Но перед тем, как приступать к такой работе, следует ознакомиться со схемой оборудования и принципом его работы.

    Наиболее частым ремонтом, который требуется проводить при эксплуатации такого типа домкрата, является устранение протечек масла. Почему это происходит? Причиной этому обычно бывают механические повреждения определенных частей оборудования или же их износ.

    Начиная ремонт гидравлического домкрата своими руками, следует наперед приготовить емкость, куда можно будет слить старое масло, а также подготовить новую жидкость, которая будет заливаться в устройство.

    В первую очередь снимаются поршни, которые проверяются на наличие следов коррозии. Ее, как и любые загрязнения, необходимо тщательно удалять. При этом также проверяется на предмет деформаций шток. Если они обнаружены, потребуется замена детали.

    Далее нужно проверить клапан, который пропускает масло. Для этого устройство снимается, его проверяют наличие любых деформаций или попадание грязи. Если причиной пропускания масла из цилиндра является деформация клапана, его попросту заменяют. Если же причиной того, что шарик клапана не полностью стает в седло является попадания загрязнений, его просто очищают, что предотвращает протекание рабочей жидкости домкрата.

    При таком ремонте рекомендуется полностью сливать старую жидкость, заливая вместо нее новую. Сливается масло путем прокачки системы.

    После этого все детали устройства тщательно промываются керосином, очищая их от остатков старого масла и любых загрязнений. Кроме того, нелишним будет провести замену уплотнительных прокладок и манжет.

    Попадание воздуха или грязи в рабочую полость

    В процессе продолжительного использования гидравлического домкрата в его рабочей полости может скапливаться воздух, который негативно влияет на эффективность работы устройства. Обычно причина этому кроется в нехватке жидкости в гидравлической системе, из-за чего воздух и попадает в нее.

    Присутствие воздуха в основной полости приводит к тому, что домкрат будет функционировать очень медленно или же совсем не будет выполнять своих функций. Устранить подобную неисправность можно и самостоятельно.

    Чтобы сделать это, открывается перепускной клапан и масляный бачок. После этого насос механизма быстро прокачивается несколько раз. Таким способом можно быстро и эффективно удалить весь воздух, который попал в процессе эксплуатации внутрь рабочей полости устройства. Завершив выполнение такой процедуры, перепускной клапан закрывается, пробка от масляного бачка устанавливается на свое место. Если все сделать верно, воздух из рабочей полости полностью удалится, и механизм снова сможет работать на полную мощность.

    Если же такая процедура поможет мало или же вовсе не поможет, можно будет повторить ее еще раз. При необходимости можно воспользоваться и некоторыми другими способами устранения наличия воздуха.

    Еще один достаточно эффективный способ помочь домкрату – отвернуть запорную иглу, при помощи винта поднять в верхнее положение плунжер и отпустить его, чтобы он вернулся в первоначальное нижнее положение. Такую процедуру для максимальной эффективности следует повторить несколько раз.

    Чтобы в будущем такие проблемы не возникали повторно, следует часто проверять в рабочей полости наличие достаточного количества жидкости, и в случае необходимости – своевременно доливать ее.

    Еще одной причиной, почему домкрат может плохо работать или же совсем не работать, является попадание грязи в основную полость. В таком случае нужно снять головку корпуса, залить внутрь керосин, не устанавливая запорную иглу прокачать механизм. После этого керосин сливается, в устройство заливается чистая жидкость.

    Таким образом, самые распространенные проблемы с работой гидравлического домкрата можно исправить и своими руками: замена рабочей жидкости, прочистка рабочей полости и тому подобное. При наличии же каких-либо серьезных неисправностей, устройству может понадобиться профессиональный ремонт.

    Домкрат – специальное устройство, с помощью которого тяжелый груз поднимается и фиксируется на необходимой высоте. Этот механизм просто незаменим при выполнении какого-либо ремонта автомобиля, например, при смене колеса.

    Подкатной гидравлический домкрат.

    Наиболее удобными и эффективными для работы считаются гидравлические домкраты, рабочее усилие которых достигается с помощью гидравлического масла и поршня. Сборку и ремонт такого устройства можно осуществить своими руками.

    Подкатной домкрат: принцип работы

    Подкатной домкрат относится к разряду гидравлических, только имеет немного другую конструкцию. На его корпус, изготовленный из металла, устанавливаются две пары колес. В находящиеся на нем отверстия монтируются механизм для подъема и гидроцилиндр, который при выдвижении в горизонтальном направлении осуществляет подъем площадки. Само устройство постепенно приподнимает автомобиль на нужную высоту, при этом оно подкатывается под него.

    В движение домкрат приводится при помощи качания рычага, а опускается, поворачивая клапанный винт. Во время процесса опускания груза на винт клапана насаживается трубчатая рукоятка, а после этого перегородка входит в его паз. При вращении рукоятки вокруг своей оси, соответственно, вращается и сам винт. При этом происходит сброс давления, находящегося в рабочем цилиндре, и груз опускается на нужную высоту.

    Для того чтобы домкрат служил долго необходимо следить за наличием масла в нем и за состоянием сальника и клапанов.

    Существуют подкатные гидравлические домкраты, используемые в личных целях для автомобилей с весовой категорией до 3000 кг. Чаще всего такое устройство, оборудованное педалями, необходимыми для предварительного подъема, применяется в автомобильных сервисах и шиномонтажных станциях. Оно может поднимать грузы до 4000 кг, достаточно быстро выполняя работу.

    Домкраты, которые поднимают груз до 20 тонн и оборудованы педалями предварительного подъема, а также раздвижной траверсой, предназначаются для того, чтобы обслуживать тяжелые машины и специальную автотехнику. Данный механизм имеет и свои недостатки, к которым можно отнести объемный размер и тяжелый вес, из-за которых затрудняется его перемещение в автомобиле. Для его работы необходима ровная горизонтальная поверхность, такая, как асфальт или бетон.

    Вернуться к оглавлению

    Ремонт подкатного домкрата

    За время эксплуатации домкрата может произойти его поломка. К неисправностям данного устройства можно отнести протекание масла, заклинивание при подъеме на высоту или, наоборот, его отказ опуститься. В любом случае следует провести его ремонт.

    Если причина поломки заключается в протекании масла, то для начала нужно устройство разобрать. Затем из него извлекаются поршни и проверяются на наличие коррозии. После этого вся грязь и образовавшаяся коррозия тщательно удаляются. Далее проверяется шток. В том случае, если он изогнулся и деформировался, ремонт домкрата можно считать нецелесообразным.

    Принцип работы гидравлического подкатного домкрата.

    Выполняя ремонт клапана, пропускающего масло, нужно открутить его и проверить, не попала ли внутрь грязь и не произошла ли его деформация. В том случае, если он подвергся механической деформации, клапан следует заменить. Если он загрязнился, то рабочая жидкость будет протекать из-за того, что шарик перестал плотно садиться в седло. Поэтому сначала в подготовленную емкость сливается старая рабочая жидкость (масло), прокачивая при этом систему с помощью рычага, поднимая и опуская его.

    Затем все детали тщательным образом промываются от попавшей грязи, а также от остатков старого масла. При этом обязательно проводится замена всех манжет, а также уплотнительных прокладок. Если же грязь попала непосредственно в рабочую полость, то для ее удаления потребуется отвернуть головку корпуса.

    После этого в его основание заливается керосин, и выполняется прокачка домкрата. В этом случае запорная игла должна быть выкручена. В конце керосин удаляется, а в рабочую полость заливается чистая рабочая жидкость.

    Эффективность работы домкрата может снизиться по причине скопления пузырьков воздуха в его рабочей полости, которые попадают туда из-за недостатка масла.

    Ремонт в этом случае выполняется следующим образом. Сначала нужно открыть пробку у масляного бачка и перепускной клапан. Затем в быстром темпе несколько раз прокачивается насос гидравлического пресса для того, чтобы воздух из рабочей полости переместился в емкость, в которой находится масло. После этого закрываются отверстие масляного бачка и перепускной клапан. Если весь процесс выполнен правильно, то домкрат начнет работать в обычном режиме. При остатке в нем воздуха все действия повторяются снова.

    Если данное устройство не работает или поднимает груз очень медленно, то удалить воздух из рабочей полости можно и другим способом. Для этого запорная игла отворачивается на полтора или два оборота. Затем с помощью руки за винт поднимается плунжер, доходя до крайней верхней точки.

    После этого он опускается до нижнего положения. Все действия повторяются два или три раза. Чтобы избежать возникновения данной проблемы в будущем, следует периодически осуществлять проверку уровня масла в домкрате и при необходимости добавлять в него рабочую жидкость.

    Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

    Устройство гидравлического домкрата

    Главными элементами в конструкции гидравлического домкрата являются:

    • металлический корпус;
    • гидравлический поршень;
    • рабочая жидкость.

    Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

    Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

    Выдвижной гидравлический цилиндр и подъемный механизм. который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

    Принцип работы

    Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

    Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

    Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

    Преимущества и недостатки

    Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

    Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

    Недостатки гидравлических домкратов:

    • Являются довольно медлительными.
    • Имеют большие размеры и массу.
    • Высокая цена.
    • Небольшой ход для одноплунжерных домкратов.

    Бутылочные (вертикальные) домкраты

    Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

    Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

    • демонтаж и монтаж в строительстве и машиностроении;
    • ремонт колес вагонов и автомобилей;
    • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

    Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

    Подкатные домкраты

    Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз .

    Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

    Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

    Подкатные домкраты разделяются по назначению:

    • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
    • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
    • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

    Ремонт гидравлического домкрата

    Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

    Протечка масла

    Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

    Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

    Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

    Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты .

    Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

    Попадание воздушных пузырей

    В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

    Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

    Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

    • Автор: Виталий Данилович Орлов

    Привет! Перестал домкрат подниматься на нужную высоту и поначалу я думал, что поршни ёкнули. Ведь я его в последний раз использовал, чтобы выехать из грязи поднимая машину, чтобы подложить под колеса, что-нибудь :)) Весь домкрат был в грязи.
    Почитал я, что оказывается эту штуку нужно обслуживать 🙂 Менять масло раз в год примерно, т.к. оно уходит через различные уплотнения, да и вообще менять масло на новое. Вот и решил его прокачать.

    Разобрал (можно и не разбирая прокачать, но нужно было грязь из всех щелей вычистить). Купил масло для гидравлики:

    Там все просто. Сливаешь старое масло через заливную пробку (его было маловато) и заливаешь новое периодически прокачивая рукояткой до тех пор пока не перестанет уходить. Винт стравливания должен быть открыт.

    Ну а дальше когда меня устроило насколько поршень выходит все это дело собрал:

    А ведь я его хотел выкинуть, т.к. думал ему кирдык. Не спешите и просто проверьте масло. Масло неизбежно утекает при эксплуатации.

    Проведение ремонта своими руками подкатного домкрата не представляет особых трудностей для человека, имеющего познания в области техники.

    Домкрат подкатной гидравлический – эффективный и удобный в работе прибор, ремонт которого вы сможете легко осуществить самостоятельно.

    Конструкция и принцип действия подкатного домкрата

    Домкрат представляет собой спецустройство, предназначенное для перемещения в вертикальном направлении и фиксации различных грузов на необходимой высоте. Это устройство является незаменимым при осуществлении любого ремонта, связанного с вертикальным перемещением тяжестей, особенно популярен подкатный домкрат стал среди автолюбителей и авторемонтников.

    Конструкция домкрата является достаточно простой, и принцип ее работы основан на физических свойствах сообщающихся сосудов.

    Давление, необходимое для поднятия груза, создается за счет перекачивания рабочей жидкости при помощи насоса в рабочий цилиндр, в котором происходит перемещение поршня.

    Схема устройства бутылочного домкрата.

    Одними из самых удобных и эффективных в работе моделей домкратов считаются гидравлические домкраты, функционирование которых основано на использовании специальной рабочей жидкости и поршневого механизма. В качестве рабочей жидкости используется специальное масло.

    Принцип работы подкатного гидродомкрата сходен с принципом работы гидродомкрата бутылочного типа, однако отличается от него конструкцией и удобством применения.

    Корпус устройства изготавливается из металла и монтируется на двух парах колес. В корпусе приспособления монтируются механизмы, обеспечивающие подъем, и гидроцилиндр, который при выдвижении обеспечивает подъем площадки. В результате подъема площадки осуществляется поднятие груза на требуемую высоту.

    В движениие конструкция гидродомкрата приводится при помощи использования рычага, а опускание площадки проводится при помощи поворота винта, открывающего специальный клапан. Поворот винта спецклапана, сбрасывающего давление, осуществляется с помощью специальной рукоятки. В результате сброса давления жидкости в рабочей полости происходит опускание грузов на требуемую высоту.

    Для промышленного, а также для профессионального использования при осуществлении авторемонтных работ применяются различные модели подкатных домкратов, способные перемещать грузы до 20 тонн на необходимую высоту и фиксировать их на этой высоте. Такие механизмы обладают помимо достоинств и некоторыми недостатки. Такими недостатками являются большие размеры конструкции и большой вес устройств, что затрудняет транспортировку таких приспособлений. Помимо этого, для применения таких устройств требуется наличие ровной горизонтальной твердой поверхности.

    Причины поломок подкатного домкрата и инструменты, требуемые для проведения ремонта

    Устройство подкатного гидравлического домкрата для автомобиля.

    Для проведения ремонта домкрата понадобятся некоторые инструменты и материалы:

    • ключи гаечные;
    • емкость для приема сливаемой рабочей жидкости;
    • специальная промывочная жидкость;
    • рабочая жидкость – масло.

    Любое устройство в процессе своей эксплуатации может выйти из строя. Основными неисправностями гидродомкрата являются:

    • подтекание масла;
    • подклинивание устройства при подъеме или опускании;
    • отказ устройства полностью опускать или поднимать шток.

    При возникновении этих проблем в работе следует провести ремонт приспособления.

    Если причиной выхода из строя приспособления является возникновение протекания масла, требуется провести разборку устройства. После разборки приспособления из него извлекаются поршни и проверяются на предмет образования коррозии. При выявлении признаков коррозии и загрязнений проводится чистка элементов конструкции и удаление загрязнений. После этого проверяется шток. Если в результате проверки выясняется, что шток имеет искривление и деформации, то проведение ремонта можно считать нецелесообразным.

    Очень часто причиной выхода из строя домкрата может являться поломка или засорение клапанов в конструкции устройства, которые участвуют в обеспечении подъема или опускания рабочего штока механизма. При выявлении такого типа неисправности требуется провести ремонт этого элемента конструкции гидродомкрата.

    Ремонт клапанов в конструкции гидродомкрата

    Принцип работы гидравлического подкатного домкрата.

    Осуществляя ремонтные работы по восстановлению работоспособности клапана, пропускающего масло, следует открутить клапан и проверить его на наличие скопившихся загрязнений. Помимо этого, при осмотре конструкции клапана следует проверить его на наличие или отсутствие деформирования. В случае если выявлена мехдеформация устройства его следует заменить. В случае если в клапане выявлены загрязнения, то в процессе работы масло будет протекать из-за того, что не происходит плотного прилегания шарика к гнезду. Для удаления загрязнений проводится промывка устройства, перед промывкой осуществляется слив старой жидкости в специально подготовленную емкость. В процессе слива следует прокачать систему с помощью рабочего рычага путем поднятия и опускания.

    После прокачки и разборки устройства все детали подвергаются промывке от загрязнения и остатков старой рабочей жидкости. В процессе ремонта следует заменить все манжеты и уплотняющие прокладки. При попадании загрязняющих элементов в рабочую полость требуется для проведения очистки отвернуть головку корпуса.

    В резервуар заливается специальная промывочная жидкость или керосин и производится прокачивание. Запорная игла при проведении этой процедуры должна быть снята. После проведения процедуры керосин или промывочная спецжидкость сливается, а рабочая полость заполняется чистой рабочей жидкостью.

    Снижение эффективности работы из-за образования воздушных пузырьков и устранение этой неисправности

    Внешний вид различных домкратов.

    Эффективность функционирования приспособления способна снижаться в результате скопления воздушных пузырьков в рабочей полости, которые образуются в ней из-за недостаточного количества масла.

    Ремонтные работы в случае возникновения этого типа неисправности и ее устранение осуществляются следующим образом. Сначала требуется снять пробку в масляном бачке, а также открыть перепускной клапан. После этого в быстром ритме проводится прокачка насоса гидродомкрата. Это делается для того, чтобы воздушные пузырьки транспортировались из полости в емкость для масла. После прокачивания закрывается крышка отверстия масляного бачка, а после этого закрывается перепускной клапан. При правильном выполнении всех операций гидродомкрат начнет работать в нормальном режиме с полной отдачей. При выявлении остатков воздуха в рабочей жидкости процедуру прокачки следует повторить.

    Удаление воздуха из устройства осуществляется и другим методом. Для этой цели требуется открутить запорную иглу на полтора-два оборота. Затем рукой осуществляется подъем плунжера, доводить плунжер следует до крайней точки. После поднятия плунжера он возвращается в крайнее нижнее положение. Процедура должна повторяться несколько раз. Во избежание возникновения завоздушивания рабочей системы домкрата следует в процессе эксплуатации устройства регулярно проводить контроль уровня масла и при необходимости его доливать.

    Для предотвращения поломок домкрата при интенсивной эксплуатации оборудования должна проводиться регулярная замена рабочей жидкости, а в случае падения ее уровня в устройстве следует провести доливку и прокачку.

    www.studvesna73.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
