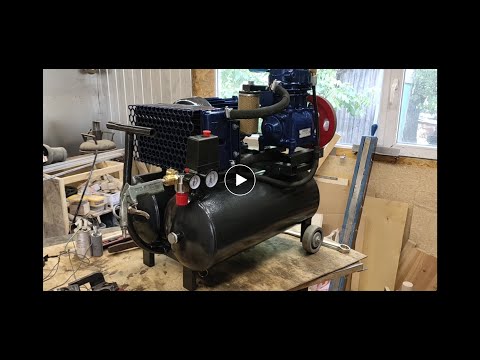

Компрессор своими руками зил 130 пошаговая инструкция по изготовлению

Содержание:

Пошаговая инструкция изготовления покрасочного компрессора из зиловского
Вот его краткие характеристики
Сделать самостоятельно или купить готовый прибор

Пошаговая инструкция изготовления покрасочного компрессора из зиловского

Для создания прибора, нагнетающего воздух, используют компрессоры:

ЗИЛ 130;
ЗИЛ 157;
МАЗ;
КамАЗ;
ГАЗ;
МТЗ.

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

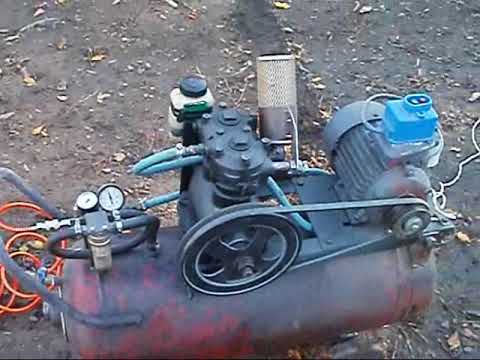

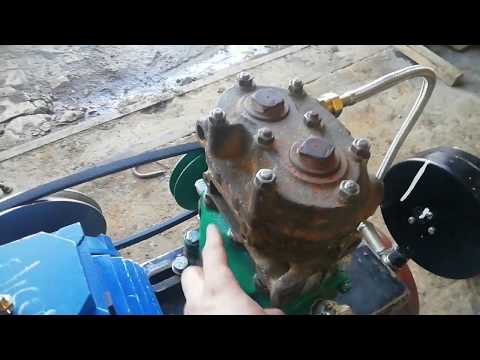

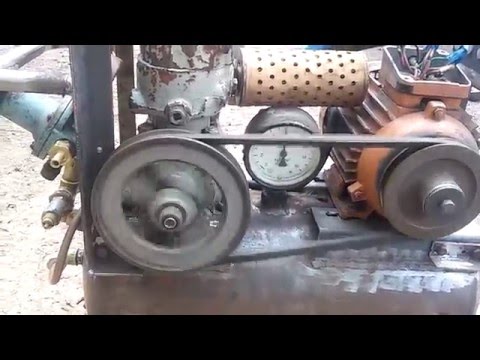

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.

Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы.

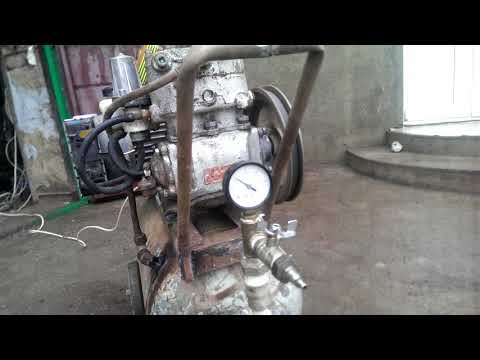

Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.

В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.

Вот его краткие характеристики

двухпоршневой;
поршень в диаметре 60мм;
объём 12 см.куб.;
вес – 14кг;

Компрессор от мерседеса на ваз

Вот что нам понадобится для изготовления компрессора для покраски автомобиля:

компрессор с ЗиЛа;
пустой баллон из-под пропана;
двигатель на 2-3 кВт;
металлический уголок;

шланги, хомуты, герметик и всякая мелочь;
хотя бы знакомство с основами слесарных, сварочных и токарных работ.

Компрессор с автомобиля ЗиЛ дна не имеет, поэтому мы его изготавливаем из листа стали толщиной 5 мм. Уплотняем конструкцию паронитом толщиной 2 мм и герметиком с двух сторон, чтобы предотвратить протекание масла.

Самый непростой этап в нашем предложении – это доработка системы смазки компрессора. Для этого необходимо разобрать его, достать шатуны, но не забудьте пометить, где они стояли. Шатуны сверлим вместе с вкладышем: три отверстия по 3 мм и зенкеруем диаметром 10мм. Всё показано на рисунке.

Зил 130 —Ремонт деталей механизмов тормозов

Зил — 130. … Трещины на рубашке охлаждения блока цилиндров компрессора … выходящих за пределы ремонтных размеров

, цилиндры компрессора …http://interdalnoboy.com/pro-zil-130/remont-i-ekspluataciya/remont-detaley-mehanizmov-tormozov.html

Всю эту процедуру мы проводим для того, чтобы компрессор наш не клинил: смазка в нашем случае не подаётся принудительно, как в автомобиле, а разбрасывается по картеру и смазывает коленвал через эти отверстия.

Сливная пробка произвольного размера;
Штуцер для отвода масла, если давление избыточное;
Пробка для заливочного отверстия произвольного размера;
Переходник для соединения воздушной системы и покрасочной зоны, резьба 3/8. Трубка берётся медная, потому что место, где соединяется компрессор с головкой, сильно нагревается — шланги лопнут, пластик сплавиться.

Компрессор ЗИЛ 130, начала о нём и его приводе (+ …

27 ноя 2011 … вкладыши на зил

, как и на камаз, есть трех размеров: стандарт и два ремонтных 03 и 06. Так же и кольца: стандарт 60,0 ремонт 60,4 …http://www.chipmaker.ru/topic/72219/page__st__60

Сверлим ниже центра коленвала на 10 мм отверстие 3.

В это отверстие устанавливаем штуцер 2, трубку желательно взять от карбюратора, так как она бензо- и маслостойкая. Ещё пару советов: баллон из-под пропана обрабатываем сваркой только залив его полностью водой, для этого выкручиваем бронзовый вентиль; если для покраски не хватает объёма воздуха – ставьте дополнительные ресиверы.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Сделать самостоятельно или купить готовый прибор

Компрессор для пескоструя

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей. Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Устройство компрессора ЗИЛ 130 opex.ru

Компрессор двигателя ЗИЛ-130 Причинами поломки компрессора бывает появление шума и стука, появление масла в конденсате сливаемом в воздушных баллонах. Это признаки изношенных поршневых колец.

Компрессор ЗИЛ-130

Передача вращающего момента

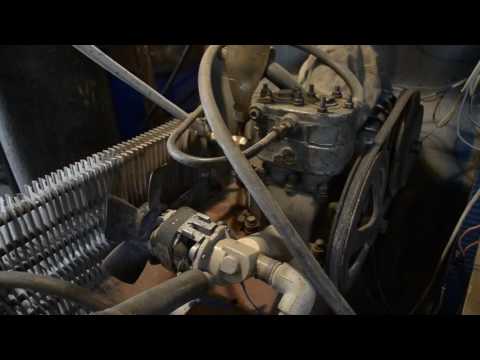

Когда изготавливается компрессор своими руками из зиловского компрессора, необходимо принять очень важное решение о том, как будет передаваться сила с двигателя на сам агрегат. При этом некоторые мастера предпочитают выполнять подключение напрямую, считая, что так они не потеряют количество оборотов и мощность. Однако стоит помнить, что для подобных методов реализации соединений нужно иметь довольно мощный двигатель. Поэтому чаще всего используют ременную передачу.

Когда делают компрессор своими руками, зиловский компрессор обычно пытаются соединить с двигателем через редуктор. Так можно получить довольно неплохое усилие при первичном запуске или же при наличии давления в ресивере. Однако стоимость хорошего редуктора довольно высока, и вариант с ременной передачей можно считать самым оптимальным.

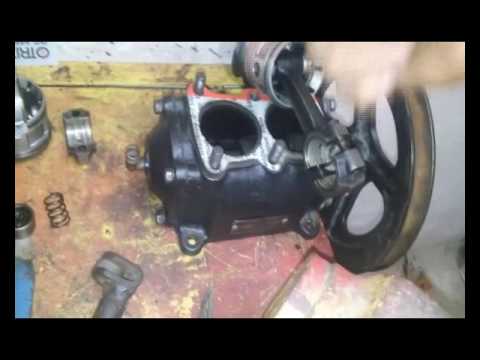

Сборка узлов компрессора

Сборка узлов компрессора должна производиться в условиях, исключающих попадание грязи и пыли на собираемые детали.

Перед сборкой детали компрессора должны быть тщательно промыты в обезжиривающем растворе и высушены.

Ввертывание штуцеров и пробок компрессора рекомендуется производить с клеем АК-20. Уплотнительные прокладки, кроме прокладки головки блока цилиндров рекомендуется смазывать резиновой смолой … другими герметиками.

Установка подшипников коленчатого вала.

Напрессовать подшипники на коренные шейки вала с помощью оправки модели И 806. 04.002 и молотка. Посадка подшипников на шейки вала должна быть выполнена в пределах натяга 0,002…0‚030 мм.

Проверка радиальном зазора шатунных подшипников.

Закрепить коленчатый вал в тиски. Установить шатун на шейку вала и закрепить его болтами с гайками (момент затяжки 16…18 Н-м (1,6…|,8 кгс.м). При этом шатун должен свободно вращаться на шейке вала от руки с одинаковым усилием в любом положении. Зазор между шейкой вала и подшипником шатуна в этом случае должен находиться в пределах 0,026…0,076 мм`.

Сборка поршня с шатуном и кольцами.

При соединении поршня с шатуном надо поршневой палец смазать чистым маслом, применяемым для двигатели.

Посадка поршневого пальца в отверстие поршня производится в соответствии с разбивкой на группы.

После запрессовки в отверстия поршня поршневого пальца с помощью оправки модели И 2306.04.00! установить стопорные кольца.

Установить поршневые кольца на поршень компрессора. Установка колец на поршень компрессора производится так же как на поршень двигателя, с помощью специального приспособления. Верхние компрессионные кольца устанавливаются на поршень внутренней выточкой вверх, нижние (скребковые) — наружной выточкой вниз. Замки колец устанавливают в разные стороны по окружности под углом 1200.

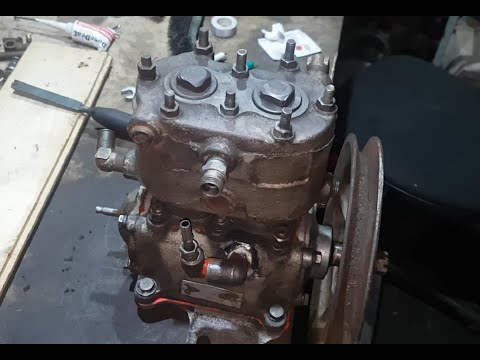

Сборка головки цилиндров.

Закрепить головку в тиски. Ввернуть в гнезда головки седла 7 (рис.8-22) с помощью квадратного ключа, подложив под них прокладки 8. Установить на седла выпускные (нагнетательные) клапаны 5, а на клапаны — пружины 4. Надеть на пробки 3 прокладки 2 и ввернуть пробки в гнезда головки. Затем закрепить их баллонным ключом, вставив в отверстие ключа вороток.

Головка цилиндров компрессора

Ввернуть в головку угольник отвода жидкости, штуцер отвода сжатого воздуха и заглушку.

Сборка блока-картера.

Если втулки | (рис.8-1 1) плунжера выпрессовывались, их следует запрессовать в отверстие блока с натягом 0,045…0,115 мм. При этом необходимо выдерживать размер 35,0 мм от разъема блока до втулки. Запрессовать в отверстие блока седла 10 клапанов натягом 0,02!…0,О75 мм до упора в заплечики отверстий с помощью оправки модели И 806. 04.003. Установить направляющие 7 впускных клапанов.

Вставить в отверстия втулок плунжеры 4, предварительно надев на них уплотнительные кольца 3. Вставить в плунжер один шток 6 в сборе с гнездом 5. Установить коромысло одним концом на выступ гнезда штока и, одновременно вставив второй шток, установить другой конец коромысла выступ второго штока. Вставить в отверстие блока направляющую пружины коромысла. Установить пружину коромысла при помощи отвертки.

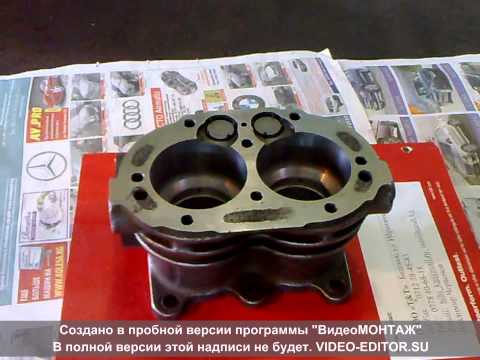

Блок-картер компрессора

Установить и закрепить штуцер в отверстие блока. Ввернуть шпильки в блок, если они вывертывались при разборке. Поставить блок-картер на плиту передней стороной вниз

Установить вертикально коленчатый вал 0 подшипниками, направляя передний подшипник через гнездо заднего подшипника. Нажимая одной рукой на рукоятку пресса и поддерживая второй рукой вал, запрессовать подшипники гнезда картера в сборе с валом. Для установки коленчатого

вала можно использовать также комплект приспособлений модели И 806. 04.100.

Установка поршней.

Отвернуть гайки и снять крышки шатунов. Проверить установку колец на поршне и расположить замки колец под углом 120° по окружности. Для установки поршня в сборе с кольцами и шатуном в цилиндр надо вывести стяжной винт З (рис.8-12) приспособления из прорези упора 5, надеть хомут 1 на кольца поршня, снова завести стяжной винт в прорезь и, вращая его, сжать кольца так, чтобы они расположились в канавках заподлицо с поверхностью поршня.

Установка поршней

После этого смазать цилиндр маслом и вставить юбку поршня в цилиндр и, слегка постукивая по днищу поршня деревянным или резиновым молотком, дослать поршень в цилиндр компрессора до конца, направив подшипник на шейку вала. Таким же путем установить другой поршень в цилиндр компрессора. Установить крышки шатунов с вкладышами, усыновить замочные шайбы и навернуть гайки на шатунные болты. Затянуть их моментом 16…18 Н-м 1,6…1‚8 кгсм.

Стопорение гайки осуществляется отгибкой среднего уса замочной шайбы на крышу шатуна и одного из крайних усов на совпадающую грань гайки. Направление отгибки третьего уса- безразлично.

Для установки поршней можно пользоваться также оправкой модели И 803.00.004.

Оправка для установки поршня

Устиновка головки цилиндров.

Установить впускные клапаны на седла блока, положить прокладку головки на разъемную плоскость цилиндров, вставить пружины впускных клапанов.

Установить головку блока, одновременно придерживая пружины впускных клапанов, навернуть гайки на шпильки блока и закрепить головку гайками с помощью углового торцового или накидного ключа. Момент затяжки 12.. .16 Н .м ( 12… .| ‚6 кгс. м).

Установить на блок с прокладкой патрубок подвода воздуха и закрепить его болтами.

Установка крышек компрессора.

Запрессовать резиновую манжету в гнездо передней крышки ‹: помощью оправки и молотка, заложить в нее консистентную смазку, установив крышку прокладкой на разъемную плоскость блока и закрепить ее ботами, подложив пружинную шайбы под головки болтов.

Перед установкой задней крышки надо поставить пружину уплотнителя в гнездо коленчатого вала, установив ее конец в отверстие вала. Вставить уплотнитель в гнездо, соединив его с пружиной. Установить крышку ‹: прокладкой и закрепить ее болтами, подложив пружинные шайбы под головки болтов. Ввернуть в крышку штуцер подвода масла в компрессор.

Установка шкива компрессора.

Установить шпонку в паз вала с помощью молотка, установить шкив на конус переднего конца коленчатого вала, направив прорезь шкива на шпонку. Навернуть гайку, запрессовывая шкив на конус до упора, затем зашплинтовать гайку.

Установка нижней крышки кронштейна.

Закрепить компрессор в тиски, чтобы при валочная плоскость картера была направлена вверх. Положить прокладку на плоскость картера, установить крышку на картер, завернуть четыре болта, подложив под головки пружинные шайбы, и закрепить

крышку-кронштейн.

Закончив сборку компрессора, надо проверить его работу на специальном стенде (рис. 8—13) или на двигателе.

Испытание компрессора

При испытании компрессора на стенде частота вращения вала компрессора должна быть 1800…2000 мин. К компрессору должно быть подведено масло И20А, ГОСТ 20799-75

под давлением 0,25…0‚30 МПа (2,5…3,О кгс/см2), температура масла 35…50 °С.

Компрессор рекомендуется обкатать на холостых оборотах в течение пяти минут. В процессе обкатки следует убедиться в отсутствии течи масла, перегрева подшипников и в отсутствии стука поршней, пальцев и выпускных клапанов.

При 800…2000 мин коленчатого вала компрессора и сообщении баллона 3 с окружающей средой через калиброванное отверстие диаметром 1,6 мм и длиной 3 мм давление в емкости через 50 должно достигнуть величины не менее` 0,6 МПа (6 кгс/см2).

Испытание компрессора на масло пропускную способность, производится при 800…2000 мин и давлении масла 0,25…0‚30 Мпа (2,5…3,0 кгс/ом2). При этом количество масла, вытекающего через сливное отверстие крышки картера компрессора (при открытом калибровочном отверстии), должно быть не более 220 г в течение минуты.

Проверка работы разгрузочной системы производится подачей сжатого воздуха под давлением не более 0,5 МПа (5кгс/см2) в канал разгрузочной камеры, при этом плунжеры 4 (см. рис.8 -11)должны подняться и полностью открыть впускные клапаны 8.

Схема стенда испытания

При снятии давления плунжеры под действием возвратной пружины должны четко возвращаться в исходное положение. Эту операцию проделать не менее трех раз.

Проверить выпускные клапаны на герметичность, подсоединив головку компрессора к баллону 3 (рис.8-13) емкостью 1 л, как указано на схеме, при давлении 0,60…0‚65 МПа (6,0…6,5 кгс/см2). При этом падение давления в баллоне не должно быть более 0,04 Мпа (0,4 кгс/см2) в течение минуты.

Проверка на герметичность соединений производится мыльным раствором при противодавлении воздуха 0,65 МПа (6.5 кгс/см2).

Перёд установкой на компрессор регулятора давления его надо проверить, испытать и отрегулировать для работы в заданных пределах давления воздуха.

Как сделать компрессор своими руками из зиловского компрессора?

Компрессор является универсальным агрегатом, который нашел довольно широкое применение, как на крупном производстве, так и в небольших мастерских. Также его устанавливают на различных автомобилях и специальной технике. Именно поэтому вопрос о том, как создать компрессор своими руками из зиловского компрессора очень интересует многих мастеров, которые хотят сэкономить на приобретении этого устройства.

Установка компрессора на двигатель.

Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.

При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.
