Блок предохранителей ВАЗ 2110: демонтаж без помощи специалистов

Седан ВАЗ 2110 был запущен в производство Волжским автомобильным заводом в 1995 г. С самого начала эта модель оснащалась ЭБУ и простейшим бортовым компьютером. Кроме того, с первых годов производства опционально на этот седан устанавливались электростеклоподъемники передних дверей и электрический подогрев кресел водителя и переднего пассажира. В систему электрооборудования автомобиля ВАЗ 2110 установлено 2 монтажных блока.

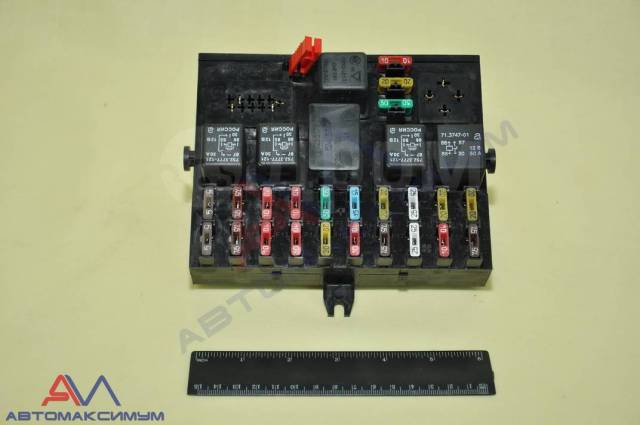

Основной монтажный блок ВАЗ 2110, имеющий 7 реле и 20 плавких предохранителей, расположен в левой нижней части приборной панели, прямо над левым коленом водителя. Ремонт монтажного блока ВАЗ 2110 в основном заключается в замене печатной платы и припайке проводов вместо сгоревших токопроводящих дорожек в ней. Снятие монтажного блока может быть осуществлено без помощи специалистов в течение нескольких минут.


Вернуться к оглавлению

Устройство и демонтаж основной платы

Схема монтажного блока автомобиля Лада 2110 инжектор (фото 2) дает полное представление о расположении реле и предохранителей на печатной плате. В верхней части монтажного блока расположены следующие реле (в порядке слева направо и сверху вниз).

  1. Контролирующее исправность лампочек.
  2. Управляющее дворниками.
  3. Обеспечивающее мигание поворотников и аварийки.
  4. Включающее ближний свет.
  5. Включающее дальний свет.
  6. Резервное.
  7. Включающее обогрев заднего стекла.

Предохранители, расположенные в нижней части монтажного блока, защищают цепи питания.

    1. Лампочек освещения панели приборов, номерного знака, багажника, габаритного освещения левого борта и контрольного индикатора габаритов.
    2. Ближнего света левой фары.
    3. Дальнего света той же фары.
    4. Правой противотуманки.

Схема монтажного блока автомобиля Лада 2110 инжектор

  1. Электромоторов стеклоподъемников передних дверей.
  2. Переноски.
  3. Клаксона и электромотора вентилятора охлаждения мотора.
  4. Контактов реле обогрева заднего стекла и греющего элемента.
  5. Обмотки реле обогрева заднего стекла, дворников и омывателей лобового стекла и передних фар, а также клапана рециркуляции.
  6. Запасного предохранителя.
  7. Лампочки габаритного освещения правого борта.
  8. Ближнего света правой фары.
  9. Дальнего света правой фары и контрольного индикатора включения дальнего света.
  10. Левой противотуманки.
  11. Блокировки багажника и электроподогрева кресел водителя и переднего пассажира.
  12. Реле мигания поворотников и аварийки, контрольного индикатора аварийки.
  13. Лампочек освещения стоп-сигнала, салона, замка зажигания и бортового компьютера.
  14. Лампы бардачка, контроллера оборудования, прикуривателя.
  15. Реле контроля исправности лампочек габаритов и стоп-сигнала, поворотников и их контрольного индикатора, блокировки дверей, лампочки заднего света, обмотки генератора, блока индикации бортовой контрольной системы, приборной доски и бортового компьютера.
  16. Лампочек задних противотуманок.

Демонтаж основного монтажного блока осуществляется определенным образом.

  1. Отсоединяется минусовая клемма от аккумулятора.
  2. Открывается крышка блока.
  3. Откручивается при помощи отвертки 1 винт.
  4. Панель вытаскивается на себя.
  5. Отцепляются колодки.
  6. Откручиваются винты, крепящие кронштейны петель крышки, и все снимается.


Вернуться к оглавлению

Дополнительная панель

Дополнительный блок предохранителей, имеющий 3 реле и 3 предохранителя, предназначенных для управления системой впрыска топлива, расположен в правой боковой части центральной консоли (лучший доступ к нему — с места переднего пассажира).

Дополнительная панель предохранителей содержит следующие реле (в порядке от моторного щита к рычагу КПП):

  • зажигания;
  • бензонасоса;
  • вентилятора.

Дополнительный блок предохранителей содержит 3 предохранителя, защищающих следующие цепи (в порядке от моторного щита к рычагу КПП).

  1. Контроллера и модуля зажигания.
  2. Датчика скорости, датчика массового расхода воздуха, датчика подогрева кислорода и клапана продувки адсорбера.
  3. Реле бензонасоса, самого электробензонасоса и форсунок.

Дополнительный блок предохранителей демонтируется следующим образом.

  1. Сначала снимается минусовая клемма с контакта аккумуляторной батареи.
  2. Затем при помощи отвертки откручивается правая боковая панель центральной консоли.
  3. После этого откручивается несколько гаек, крепящих блок к консоли, и отсоединяются провода.

Монтаж осуществляется в обратной последовательности. При этом важно отметить, что сила тока в цепях, контролируемых дополнительным блоком, не превышает 15 Ампер.

Блок предохранителей ВАЗ 2110 — меняем в своем гараже

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

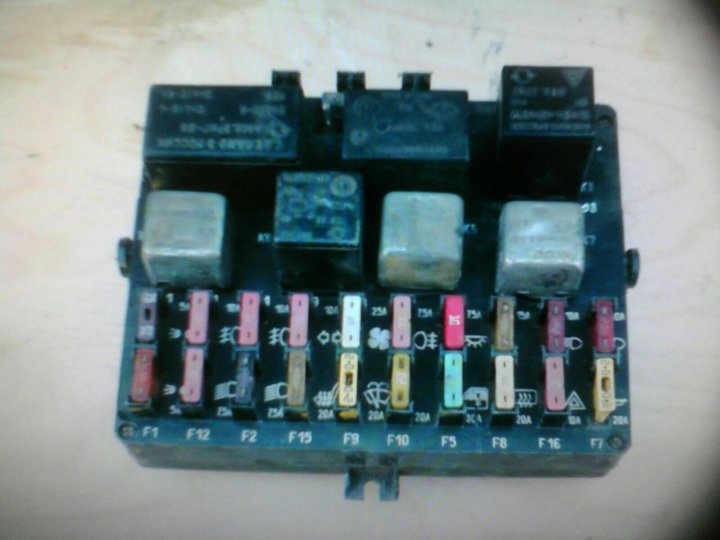

Блок предохранителей ВАЗ 2110

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Особенности блока предохранителей ВАЗ 2110

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

  1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
  2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
  3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.
Все предохранители глубоко утоплены в блок, потому для их извлечения удобно будет воспользоваться специальными щипцами, также имеющимися в комплекте. Не менее просто будет поменять и электромагнитные реле. Чтобы понять, что именно нам надо искать (в блоке более двадцати разных позиций), необходима схема блока предохранителей ВАЗ 2110. Данному вопросу мы посвятили отдельный раздел статьи.

Схема электрическая предохранительного блока ВАЗ 2110(2112)

Каждый защитный элемент имеет свою установленную конструктором позицию на блоке, потому поиск его не должен составить определенного труда. Вам не надо разбираться в хитросплетениях электрической проводки. Чтобы проверить работу предохранителей и реле достаточно знать, какой из них за что отвечает.

Обратите внимание, напротив каждого защитного элемента в блоке выбит его номинал и графическое обозначение запитываемого электроприемника. Таким образом, на ВАЗ 2110 схема блока предохранителей не сильно то и нужна, ведь со всеми вопросами можно разобраться по месту.

Если вы не особо привыкли разбираться в графических условных обозначениях, либо их у вас по некоторой причине не имеется — это тоже не проблема. Монтажное расположение каждого отдельного компонента в блоке далеко не секрет, как и его назначение. Подробнее о том, зачем необходим тот или иной предохранитель на ВАЗ-2110 можно ознакомиться в инструкции по эксплуатации либо по прилагаемой иллюстрации.

Что важно знать, ремонтируя на ВАЗ 2110 (2112) блок предохранителей

Замена того или иного предохранителя — штука нехитрая и требует учитывать лишь его номинал. Иных параметров не имеется. Если вы меняете реле ВАЗ-2110, следует учитывать не только его конструктивные параметры, но и электрические: рабочее напряжение, маркировка и расположение исполнительных контактов должно совпадать.

Если вновь установленный предохранитель тут же перегорает — на лицо короткое замыкание электропроводки и резкое превышение нормального тока в электроцепи. Если защита перегорает не сразу, но с завидной регулярностью — либо вы выбрали неправильный ее номинал, либо в электрической схеме происходит перегрузка. Следует проверить состояние исполнительного механизма, запитываемого предохранителем.

Где находится предохранитель прикуривателя ВАЗ 2110 2112

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Содержание

  1. Где находится блок предохранителей
  2. Расположение предохранителей на схеме
  3. Схема подключения прикуривателя в ВАЗ 2110
  4. Перегорел плавкий предохранитель
  5. Замена предохранителя
  6. Осмотр проводки прикуривателя
  7. Видео с причинами выхода из строя предохранителя

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.


Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

причин и способы устранения

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Включаешь заднюю трансмиссию, но дальний свет не работает. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7.5 А). Самостоятельный монтажный блок. Расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и тонкость проверки датчика

Многие начинающие автолюбители не знают, где расположен датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Клемма возврата от датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение задней скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

А теперь рассмотрим как поменять реверс датчика заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы не было ничего общего с выкручиванием масла в редукторе.

  1. Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  2. Снять защиту картера.
  3. Найдите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  4. Снимаем провода с узла.
  5. Из датчика, дождитесь слива масла.
  6. Установите новое устройство.
  7. Подтяните масло до требуемого уровня.
  8. Верните провода на место.
  9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Современный автомобиль оборудован комплексом обязательных устройств визуальной индикации. Например, датчик обратной мощности предназначен для автоматического зажигания световых элементов, сигнализирующих о реализации реверсивного движения машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобилем и не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «А где же датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он с правой стороны, по ходу — слева внизу коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с дачной проводкой.

Поиск и устранение неисправностей и типичные неисправности датчика заднего хода

В соответствии с НТУ фонарь заднего хода должен гореть в вечернее время.Если во время эксплуатации автомобиля отсутствует дополнительная подсветка подсветки, сразу устраняется эта проблема, вызванная, как правило, различными техническими поломками, выработкой ресурса или некачеством деталей.

Для проверки исправности датчика заднего хода ВАЗ 2110, машину нужно будет поставить на смотровую яму, эстакаду. Как правило, острая потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с подгоранием рабочих элементов, неисправным предохранителем или немедленной поломкой датчика.Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно увидеть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики системы реверсивной сигнализации потребуется обязательный перечень инструментов и устройств. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пасс, нож, изоляция, молоток и зубило.

Проверить работоспособность датчика заднего хода можно самостоятельно, воспользовавшись многочисленными фотографиями в Интернете. Следуя инструкции, даже новичок освоит несложные действия. В первую очередь следует отсоединить провода, а затем снять их. Подключите тестер и установите для него функцию измерения сопротивления или трансклока.

Затем нужно включить задний редуктор и зажигание, наблюдая при этом показатели сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке.При других значениях табло обязательно потребуется срочная замена прибора. Такие же действия придется проделать и при включении лампочки заднего хода в том случае, если задняя трансмиссия не включена.

Замена датчика реверса на «десятку»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если у вас есть защита на двигателе автомобиля ВАЗ 2110, снимите ее. Параллельно с этим возьмите емкость для масла и подставьте на место откручивания датчика во избежание этого.Затем нужно лечь под машину, чтобы разъединить прикрепленные к детали провода.

Открутите существующий датчик, замените масляный бак и прикрепите новый автомобильный. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, чаще использовать его не рекомендуется, так как в процессе затяжки деталь подвергается усиленной деформации.

Затем нужно долить техническое масло В КПП и подключить проводку к клеммам. Бочки с маслом на коробке передач и провода преобразователя следует снять тряпкой.При этом необходимо помнить, что по правилам техники безопасности и во избежание возгорания все вымытые салфетки необходимо собрать и снять с ремонта автомобиля. Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности охранной сигнализации необходимо запустить мотор и перейти в реверсивный режим. Последний этап позволит проверить лампочки при обратном движении.

Если после замены датчика фонарей заднего хода неисправность все же не устранена, причины следует искать еще раз.Полный список возможных неисправностей включает следующие факторы:

  • заблокированы лампочки. Ситуация осложняется более длительным поиском нарушений. Проверка производится извлечением из фонарей с последующей проверкой мультиметром;
  • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же измерителем трансвеля или сопротивления;
  • плохие контакты на сенсорных элементах;
  • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
  • вышел из строя (заблокирован) предохранитель;
  • сломан прямо датчик. Об отсутствии поломок свидетельствуют неработающие фары при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все перечисленные действия, но рекомендуется начинать с датчика реверса, благо цена на этот элемент относительно невысока.

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете заднюю передачу, но задние фонари не срабатывают. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7.5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Возврат терминала с датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение тыла скорости;
  • включить зажигание;
  • смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В том случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

  • Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  • Снять защиту картера.
  • Ищите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  • Снимаем провода с узла.
  • Из датчика дождаться слива масла.
  • Установите новое устройство.
  • Подтянуть масло до необходимого уровня.
  • Верните провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    «Не горит задний ход — что делать

    Вы заметили, что на вашей машине не горит лампа заднего хода, что в таких случаях горит, с чего начинать поиск неисправности.

    Для автомобилей с КПП.

    1. Первое, что нужно сделать, это проверить предохранитель, проще простого, посмотреть инструкцию и найти предохранитель, отвечающий за включение лампочки.
    2. Секунда. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на коробке передач между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, перемыкаем их железкой при включенном зажигании и проверяем, горят или не горят задние фонари. Если загорелась фара, то поменять датчик (лягушка).
    3. Третье, что нужно проверить, это ноги в заднем фонаре, можно спросить, — Как так, у меня два задних фонаря, не закапываются ли сразу две лампочки?

    Да, бывают такие казусы, когда почти сразу две лампочки, или например фонари установлены в крышке багажника, они ее захлопнули, а половина лампочки затрепетали нити накаливания.Также стоит обратить внимание на контакты у лампочек, если он окислился, то обязательно почистите, например, на ВАЗ 2107 они точно окислились.

    Но, конечно, такое бывает редко, когда сразу перегорают или трясутся две лампы, скорее скорее надо искать неисправность датчика заднего хода, в народе это лягушка задней бабки. Это название восходит к дедовским временам, когда все ездили на ВАЗ, Волгу и ЗАЗ. Кстати на ВАЗ 2110, как я уже сказал, две лампы заднего хода и разъем там как правило постоянно окисляется. Ремонтировать ничего не надо, достаточно почистить контакты и установить разъем на место.

    После того, как вы все проверили, все равно не горит реверс, проблема осталась нерешенной, нужно копать проводку, искать обрыв и ник.

    Примерная схема разводки на автомобиле:

    • Первый провод идет от блока предохранителей к фонарю
    • Второй провод от массы тела к заднему датчику скорости на КПП
    • Третий провод идет от датчика к фонарь заднего хода

    Бывает наоборот, постоянно горят задние фонари Ну тут быстро заклинило датчик или понеслось и замкнуло провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен на верхней части коробки передач, например Пежо и без особого труда заменяется, перезагружая головкой на 21.
    • На отечественном производстве таких как ВАЗ Располагается под маслом. уровень, при его замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками заговорите 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле С. Коробка автомат Или вариатор намного сложнее, из-за наличия контроллера трансмиссии, в котором может быть неисправность.

    Замена охлаждающей жидкости, антифриза или тосола
    Как проверить датчик расхода воздуха (ДМРВ) — признаки неисправности и ремонт
    Что такое датчик кислорода в автомобиле (лямбда-зонд) Неравномерная работа двигателя на холостом ходу — Причины и неисправности Езда на Пежо — Снятие и установка Не работает подогрев заднего стекла — Как отремонтировать

    Топливный насос ВАЗ-2106: установка, регулировка, ремонт

    Только б / у механический топливный насос ВАЗ-2106 с приводом от распредвала двигателя.Вся «шестерка», произведенная в Тольятти, оснащалась только бензиновыми двигателями. Но в последнее время производство автомобилей шло на «ИжАвто».

    И эти автомобили были оборудованы системами впрыска топлива. К сожалению, таких автомобилей не очень много — еще можно встретить карбюраторные. Насос позволяет перекачивать бензин из топливного бака в поплавковую камеру карбюратора. Но иногда он перестает выполнять свои функции по неизвестным причинам.

    Ремонт бензонасоса — есть ли смысл?

    Многие автомобилисты пытаются сэкономить на ремонте, чтобы купить комплект для восстановления бензонасоса ВАЗ-2106.Его цена в 3-4 раза ниже, чем у насоса в сборе. Но стоит ли игра свеч? У тех же автолюбителей ресурс элементов этих комплектов составляет несколько недель. Ведь площадка перестает выполнять свою основную функцию — перекачивать топливо.

    Стоимость сборки нового насоса в районе 450-800 руб. Предпочтительнее использовать «Пекар», но цена его очень высока. Но жизнь и качество предметов на высоте. Как показывает практика, ремонт бензонасоса путем замены его комплектующих дает положительный эффект на непродолжительное время.Можно попробовать исправить только тот случай, если только неисправна пружина или диафрагма. Клапаны менять не нужно. Поэтому лучше купить новую сборку и установить на автомобиль.

    Рекомендуем

    Как работает сайлентблок задний переднего рычага и сколько он служит?

    Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим предметом их много…

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

    Как снять топливный насос?

    Для замены штатного ТНВД ВАЗ-2106 и всего механизма необходимо полностью снять узел. Достаточно провести несколько манипуляций:

    1. Отсоедините шланги от помпы, ослабив хомуты.
    2. Ключ на «13» Отвинтить две гайки крепления кожуха топливного насоса.
    3. Осторожно снимите узел, стараясь не повредить прокладку под ним.

    Ничего сложного. Новый насос монтируют в обратном порядке, старайтесь не перетягивать винты. В противном случае вы испортите резьбу и придется ставить новые шпильки.

    Почему помпа качает?

    Узел может выйти из строя по разным причинам. Но чаще всего это связано с:

    1. Развитие ресурса.
    2. Разрушение элементов из-за неправильной сборки при ремонте.
    3. Разрушение элементов из-за наличия дефектов.

    Убедитесь, что в баке находится топливный фильтр и трубы, идущие к нему, чистые. Только после этого можно искать причину выхода из строя топливного насоса ВАЗ-2106. Они могут быть вызваны:

    1. Сильное производство фрикционных компонентов.
    2. Разрушение диафрагмы.
    3. Потеря упругости пружины или ее разрушение.
    4. Скопление грязи внутри клапана.

    Иногда машина начинает странно себя вести — на малых оборотах двигатель работает стабильно, а на высоких начинает глохнуть. В этом случае нужно проверить напор топливного насоса. Причин такого поведения две — недостаточный уровень топлива в поплавковой камере и чрезмерный износ штатного ТНВД для ВАЗ-2106.

    Разборка насоса

    Для проведения всех работ по демонтажу механизма вам понадобится пара отверток, небольшой молоток, надфили, скребок. Разборка производится следующим образом:

    1. Снимите все болты, которыми крепятся изготовленные половинки корпуса.
    2. Снимите диафрагмы, нажав на них и повернув на 90 градусов.
    3. Осторожно снимаем диафрагму, снимаем пружину.

    Если хотите поэкспериментировать, попробуйте снять два клапана и установить их, имеющиеся в ремонтном комплекте. Обратите внимание, что при возникновении даже небольших повреждений, трещин необходимо изменить весь сайт. Не стоит даже пытаться вылечиться. Ремонт бензонасоса в этом случае невыгоден.

    Самая частая неисправность в насосах этого типа — разрушение клапанов или диафрагм. В любом магазине вы можете купить эти запчасти, которые без переделок установлены на топливные насосы.Но в комплект не входит пластиковая дистанционная полоса. Итак, у вас есть этот элемент, который можно использовать от старого насоса.

    Замена диафрагм и клапанов

    Для замены этих элементов необходимо выполнить несколько несложных манипуляций:

    1. Удерживать приклад за отверстие хвостовика.
    2. Снимите гайку.
    3. Снимите все компоненты диафрагм. Обязательно обратите внимание на то, как они устроены.
    4. Сборку производить в обратной последовательности. Должны совпадать отверстия под болты. Вкладки должны быть направлены в одном направлении.
    5. Далее вам нужно будет снять седла клапанов. Сначала вам нужно отремонтировать их надфилем.
    6. Обязательно после установки нового клапана его необходимо поставить на колышки.

    Если не произвести фиксацию клапана, при работе они могут выпасть и в лучшем случае вызвать сбой подачи топлива. При сборке следите за тем, чтобы отверстие в дистанционной прокладке перед рычагом менялось местами. В этом случае получить утечку гораздо быстрее.

    Признаки поломки

    Среди очевидных неисправностей, наличие которых может потребовать замены ТНВД ВАЗ-2106, можно выделить одну — поточную.Если кузов мокрый, залит бензином, капающим на блок цилиндров, необходимо внимательно осмотреть место и произвести ремонт. Не исключено, что герметичность была потеряна из-за недостаточной затяжки саморезов. В этом случае даже не придется разбирать весь блок, вытирать насухо и затягивать болты отверткой. При желании можно поменять пружинные шайбы. Если есть течь из трещин в корпусе, лучше полностью заменить топливный насос ВАЗ-2106. Цена новинки не очень большая, но ресурс вполне приличный.

    Следующие две неисправности характерны для механических насосов, — разрыв мембраны и поломка клапанов. Если мембрана сломана, бензин начнет поступать в нижнюю камеру топливного насоса. И агрегат перестанет создавать давление в системе. В верхней крышке два клапана — впускной и выпускной. Если один из них перестанет работать исправно, система также не создаст необходимое давление. Очень часто створки перекрываются сильным нагревом.В этом случае можно смочить ткань водой и надеть корпус помпы — это единственный действенный выход из сложившейся ситуации.

    расположение и функции. Запчасти на ВАЗ-2110

    Автомобиль оборудован световыми приборами, необходимыми для безопасного передвижения по дороге и движения в темноте. Поворотники — один из важнейших световых сигналов. Используется для индикации при перестройке, а также включения будильника. Довольно часто реле выключает ВАЗ-2110.Это происходит по разным причинам, о которых мы и поговорим в этой статье.

    О предохранителях и реле

    Машина оборудована блоком предохранителей, в котором их устанавливают в большом количестве. Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота. Это, конечно, касается абсолютно всех электронных систем, но нас они как раз интересуют.

    Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, допустим слишком высокое напряжение, значит предохранитель перегорает.Следовательно, цепочка на нем омывается, а напряжение не идет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

    Где реле поворотников на ВАЗ-2110

    Если повотник не работает, то первое, что нужно сделать, это проверить блок предохранителей, ведь именно в этом часто кроется причина. Могли банально сгореть предохранитель или реле вышло из строя, что случается реже, но бывает.

    Найти на «десятке» этот блок довольно просто, он находится рядом с рычагом открывания капота.Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализаций. Перегоревший предохранитель найти крайне легко, обычно он определяется визуально и меняют на новый. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать его нет смысла. Намного проще купить новый и быть уверенным, что в ближайшее время он не откажется.

    Неисправности и их устранение

    Есть несколько способов понять, что с реле идет не так.Во-первых, обратите внимание на частоту щелчков реле. Если одна из лампочек перегорит, реле будет мигать в два раза быстрее. Когда сигнала нет совсем, то стоит проверить проводку, может дело в ней. Виновником также может быть предохранитель.

    Для устранения неполадок начните с состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводят к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке.Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Потом ставим новую деталь, и все должно заработать.

    Вкратце о статусе проводки

    Обычно машина эксплуатируется длительное время без обслуживания электриками. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их.Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

    Если деталь уже вышла из строя, то для начала необходимо определить, какое реле поворотов на ВАЗ-2110 установлено. Самый простой способ — взять старый и пойти с ним в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец даст вам нужную деталь. Но лучше перестраховаться.

    Купить качественные запчасти на ВАЗ-2110

    Часто приобретение откровенного «китайца» приводит к поломкам.Это не относится к предохранителям и реле, как к частям шасси и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать З / ч в специализированных магазинах классики. Вы можете сделать заказ через Интернет, что позволяет выбрать производителя и срок доставки.

    Конечно, это больше касается иномарок, для которых не в каждом магазине есть запчасти. Но такое бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно.Всегда имейте запасные предохранители.

    Если не реле

    Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает. В этом случае есть смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится припой контактов. Из-за этого могут перестать работать поворотники. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и спаять их.Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если поворотный переключатель ВАЗ-2110 щелкает при его включении, то с системой все в порядке. Сам подрулевой переключатель обойдется вам гораздо дороже, поэтому будьте осторожны при его демонтаже и установке, старайтесь не повредить соединения и контакты.

    Несколько важных деталей

    Самая неприятная ситуация возникает, когда дело доходит до сборки всего блока предохранителей. В этом случае вы можете попробовать его реанимировать. Для этого его необходимо снять и разобрать.Проверьте целостность всех контактов и карточек. При необходимости припаяйте поврежденные участки. Но когда такой возможности нет, проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца не будет заменен на новый, и наоборот тоже не подойдет. В этом случае также желательно принести в магазин все аксессуары, чтобы не дурить.

    Как видите, определить, где находится реле поворота на ВАЗ-2110, достаточно просто. Для этого достаточно внимательно посмотреть на схему, представленную в этой статье. На нем четко видно его местонахождение.

    Логическое завершение

    Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так. Возможно, подвижная пластина подкисилась или отошел контакт. Поскольку элемент небольшой, нужно быть очень осторожным и ничего не гнуть. С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить бесценный опыт ремонта.

    Замена реле поворота ВАЗ-2110 осуществляется довольно просто и быстро. Здесь нет абсолютно ничего сложного, поэтому такие работы имеет смысл выполнить самостоятельно. Для этого не нужно знать электротехнику. Само реле может «глючить», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход реле из строя, изменение частоты щелчков и т. Д., лучше заранее запастись запчастью. Так что при необходимости можно сразу заменить реле поворота ВАЗ-2110.

    p >>

    Опора ВАЗ-2110: описание и описание

    От состояния тормозной системы напрямую зависит безопасность водителя и пассажиров, комфорт вождения. Именно опора ВАЗ-2110 необходима для эффективного торможения. Состоит из элемента поршня, направляющих и цилиндра, предназначен для привода тормозных колодок.

    Установлены суппорты на передние колеса. В задней части используется немного другой тип привода — тормозные цилиндры.

    Признаки неисправности машины

    Конструкция этого механизма очень проста, но это самый важный компонент тормозной системы. Если тормозной суппорт ВАЗ-2110 исправен и работает в штатном режиме, то это напрямую влияет на тормозной путь автомобиля. В случае резкого торможения у вас есть шанс выиграть несколько «золотых» метров, которые могут спасти вас от фатального исхода.

    Среди основных симптомов поломки данного механизма можно выделить наличие подтеков возле переднего колеса, а также увеличение тормозного пути.Но подобные симптомы могут появиться и при разрушении трубок, шлангов и уровня жидкости в системе. А потому перед ремонтом опоры необходимо убедиться в ее неисправности.

    Основные поломки

    Передний суппорт ВАЗ-2110 — это элемент конструкции, удерживающий тормозные колодки и отвечающий за уровень давления этих элементов на металлические диски. С его помощью также происходит равномерный износ колодок, что обеспечивает эффективное торможение в любой ситуации. Корпус изготовлен из алюминиевого сплава, а поршень — из стали.

    Между этими элементами находится сальник, предотвращающий утечку тормозной жидкости из системы. Основные поломки опоры следующие:

    1. Появление окисления на поверхности направляющих элементов.
    2. Окисление на главном поршне, приводящее к износу механизма.

    Поломку можно определить по неравномерному износу колодок, а также по увеличению тормозного пути.Если вы обнаружите такие неисправности, обязательно поменяйте колодки.

    Диагностика

    Для проверки суппорта переднего тормоза ВАЗ-2110 необходимо сделать следующее:

    1. Оценить состояние металлического поршня, легкость его движения внутри цилиндра.
    2. Проверить, нет ли окисления металла, оксидных образований или наростов, влаги на элементах.
    3. Оценить состояние всех резиновых пыльников.
    4. Проверить состояние опорных реек ВАЗ-2110.Обязательно убедитесь, что на их поверхности нет потертостей, деформаций или задиров.

    Любое повреждение корпуса суппорта, его и других компонентов должно насторожить водителя. В этом случае необходимо поменять механизм.

    Тормозная жидкость

    Любая тормозная жидкость, которая используется в автомобильных системах, очень хорошо впитывает влагу. Он гигроскопичен, поэтому окисляет поршневой механизм изнутри, что приводит к выходу из строя элементов конструкции. В этом случае ход поршня затруднен, тормозные колодки изнашиваются неравномерно.

    Передние колеса могут заклинивать, по этим причинам необходимо заменить тормозную жидкость. Его ресурс составляет около 90 000 км пробега, но не более двух лет. В этих растворах много полезных добавок, улучшающих охлаждение, повышающих эффективность ингибирования.

    Но со временем под воздействием высоких температур и давления эти присадки испаряются. А по консистенции тормозная жидкость становится больше похожей на воду, а это снижает эффективность системы.

    Ремкомплекты

    Вы можете приобрести специальные наборы, предназначенные для ремонта суппорта. Но приобретать его нет смысла. Намного лучше заменить опору ВАЗ-2110. В этом случае вы увеличите срок службы всей тормозной системы, а также повысите ее надежность. В таких ремкомплектах есть смазка, необходимая для поршня и направляющих.

    Использовать графитовую смазку типа ШРУС или Литол 24 нельзя, так как это вызовет набухание защитных амортизаторов, а направляющие просто окислятся.В результате ремонт долгое время не принесет желаемого эффекта.

    Снятие ползуна

    Механизм очень простой по конструкции, демонтаж можно произвести без особого труда. С такой работой справится даже начинающий автомобилист. Для снятия опоры ВАЗ-2110 вам потребуется выполнить следующие действия:

    1. Ослабить болты крепления колеса на ремонтной стороне.
    2. Поднимите отремонтированную сторону домкратом и полностью снимите колесо. Установите его под днище автомобиля.Это застрахует вас на случай, если машина внезапно упадет с домкрата.
    3. Автомобили десятого семейства имеют опорное крепление к кронштейну с помощью двух болтов М17. Их необходимо открутить. Если вы не можете порвать резьбу, используйте проникающую смазку.
    4. Откручиваем тормозной шланг, который находится в верхней части суппорта.

    При демонтаже оценить состояние всех резиновых труб. Если они повреждены, даже небольшие трещины, необходимо установить новые элементы. Такие поломки могут привести к тому, что тормозная система разгерметизируется на лету.

    Установка новой опоры

    Установите устройство в обратном порядке. Для этого выполните следующие действия:

    1. Установите корпус тормозного суппорта и наживите болты крепления.
    2. Зажмите болты ключом на «17».
    3. Выдавите стопорную пластину и отверните болт гаечным ключом на «13», чтобы сложить половину суппорта.
    4. Поршень необходимо полностью вдавить в механизм и установить новые тормозные колодки.
    5. Установите половину суппорта на место и затяните гайку.Зафиксируйте стопорную пластину зубилом.
    6. Прикрутите тормозной шланг.
    7. Очистите всю систему, чтобы удалить из нее воздух.

    После того, как система будет прокачана, необходимо на фитинги надеть резиновые пробки. С их помощью эти элементы защищены от влаги и пыли. И при следующей прокачке закручивать фурнитуру будет намного проще.

    Ремонт ползуна

    Если вы решили не заменять, ремонтировать механизм, то для этого можно приобрести специальный комплект.Он состоит из следующих компонентов:

    1. Прокладки.
    2. Новый поршень.
    3. Элементы направляющие.

    Стоимость ремкомплекта около 500 руб. Новая подставка для автомобиля десятого семейства в зависимости от жадности продавца может иметь стоимость в 2-3 раза выше.

    Но перед установкой новинки, входящей в комплект, необходимо полностью разобрать опору ВАЗ-2110. Это требует использования воздушного компрессора.Подсоедините его к отверстию для тормозной магистрали, затем постепенно подавайте воздух. Под поршень желательно установить резиновую прокладку или деревянную колодку. Это позволит избежать выстрела, поскольку поршень движется свободно.

    Аналогичное действие можно произвести и просто перед снятием механизма. Для этого не отсоединяйте опору от системы, вместо тормозных колодок установите небольшую деревянную планку. Слегка нажмите на педаль тормоза, чтобы создать давление в системе. При этом вы потеряете некоторое количество жидкости, но если вы все же планируете заливать новую, то это не проблема.

    Установка нового поршня производится с помощью хомутов. Обязательно согните пылезащитный кожух, чтобы не повредить его. Перед установкой поршня необходимо удалить неагрессивные жидкости с грязи на внутренних поверхностях. Не рекомендуется использовать жидкость для очистки карбюратора, так как она может повредить резиновые и пластмассовые изделия.

    ВАЗ-2110, замена сайлентблоков: подготовка и обработка

    Устройство машины включает в себя множество узлов. Важная составляющая любого автомобиля — подвеска.Именно она отвечает за комфорт и безопасность автомобиля. Но если вы думаете, что на мягкость подвески влияют только колеса, амортизаторы или пружины, вы глубоко ошибаетесь. Не забывайте и о таком компоненте, как сайлентблоки. Этими автомобилями оснащаются любые автомобили, в том числе ВАЗ-2110. Замена сайлентблоков — процесс непростой. Однако сделать это можно самостоятельно. Что ж, давайте разберемся, как производится замена сайлентблоков балки ВАЗ-2110 и что для этого нужно.

    Для чего они служат?

    Во-первых, отметим, что эту функцию выполняет приостановка компонентов данных. Силиконовые блоки — это резинометаллические изделия, обеспечивающие мягкое соединение деталей. В результате машина едет плавно и мягко.

    Эти резиновые изделия частично поглощают вибрации и удары. Замена сайлентблоков рычагов ВАЗ-2110 нечастая. Это не расходный материал. Но есть определенные признаки, по которым можно обнаружить износ.О них мы поговорим ниже.

    Симптомы замены

    По каким признакам можно понять, что на автомобиле ВАЗ-2110 требуется замена сайлентблоков? Проверить целостность пломб можно, не выходя из машины, прямо на ходу. Если во время движения вы заметили характерный скрип резины или стук, скорее всего, изделие пришло в негодность. Также есть люфт. Замена сайлентблоков (ВАЗ-2110 8 клапанов в том числе) проводится и в том случае, когда автомобиль начал крениться на поворотах.

    Из-за трещин или выработки машина не может нормально «проглатывать» неровности и перекаты. Также наблюдается неравномерный износ шин. Со временем этот эффект усиливается. Если проигнорировать эту проблему, на скорости ударит руль, машина уведет в сторону. Поэтому неисправность необходимо устранять на раннем этапе. Если в районе колес слышны скрипы и стуки, это говорит о том, что автомобиль требует замены звуковых блоков задней балки.ВАЗ-2110 можно отремонтировать самостоятельно. Какие инструменты вам понадобятся для этого? Об этом поговорим дальше.

    Подготовка к работе

    Итак, для начала нужно подготовить соответствующий набор инструментов. Помимо новых силиконовых блоков (полиуретановых или резинометаллических, не важно), потребуется стандартный набор трещоток, мыльный раствор и универсальная смазка ВД-40. Как вариант, можно использовать аналог от производителя «Маннол». Стоит продукт в разы дешевле, а эффект такой же, отмечают отзывы автовладельцев.

    Также, чтобы на автомобиле ВАЗ-2110 замена бесшумных блоков прошла успешно, нам понадобится смотровая яма, эстакада или подъемник. Можно, конечно, использовать домкрат, но это будет очень сложно. Среди специальных инструментов для замены потребуется съемник для выдавливания резинометаллических изделий. Можно использовать трубки с шайбами ​​и тисками. Главное, чтобы шайбы и трубка подходили по диаметру.

    Начало работы

    Итак, подъезжаем к смотровой яме. Далее возьмите баллонный ключ и оторвите гайки крепления колеса (со стороны, на которой ВАЗ-2110 заменит сайлентблоки).Если это передние сальники, вам нужно будет снять металлическую защиту картера.

    Часто болты крепления этого элемента «закипают» под воздействием влаги и перепадов температуры. Для облегчения работы рекомендуется предварительно замочить орехи Маннолом или ВД-40. Далее скручиваем элементы крепления рычагов подвески (или балки, если это замена задних сайлентблоков ВАЗ-2110). Затем отпустите рычаг. В случае балки ремонт придется проводить на месте.

    Как выдавить сайлентблок?

    По технологии расположения резинометаллический уплотнитель не отличается. Неважно, это замена передних глушителей ВАЗ-2110, передних рычагов или стабилизатора поперечной устойчивости. Как мы уже говорили ранее, прессование производится специальным съемником или с помощью тисков. Можно использовать «дедовский» метод. Для этого старый сайлентблок поджигается и через несколько секунд тушится. Так будет размягчаться — получить такой элемент намного проще. Другой способ — использовать мыльный раствор.

    Можно использовать обычное средство для мытья посуды или жидкое мыло. Место соприкосновения изделия с рычагом станет скользким, а деталь легко выйдет наружу.

    Запрессовка

    Итак, изношенный элемент вышел. Как установить новый? Не поджигать его как старую? Нажатие нового сайлентблока производится с помощью специального инструмента. Вы можете сделать это сами.

    Для этого берем небольшой штифт (longpin), надеваем на него шайбу соответствующего диаметра и сайлентблоки.После нанизать кусок трубки. Он будет включать внешнюю часть резинового уплотнительного блока. В конце инструмента устанавливаются шайба и гайка. Последний, двигаясь по виткам шпильки, будет создавать нужное давление. С другой стороны, сайлентблок будет удерживать вторую шайбу. Плавно закручивая элемент, вы удачно вдавливаете уплотнитель в пазы рычага или балки. Часто внутри сиденья остаются следы ржавчины. Рекомендуется его устранить. Сделать это можно наждачной бумагой.Но более действенный способ — это преобразователь ржавчины. Этот химикат отлично борется с коррозией, образуя цинковую пленку на поверхности.

    note

    При установке сайлентблока внимательно следите за тем, как он входит в отверстие. Элемент должен максимально точно проходить по кругу. Когда деталь надежно удерживается резиновыми накладками в седле, вы можете безопасно извлечь инструмент. На этом процедура замены сайлентблока завершена. Соберите в обратном порядке.Приведенные выше инструкции по установке и демонтажу уплотнителей можно использовать как для передней, так и для задней подвески.

    Могу ли я соблюдать правила?

    Следует отметить, что четкой процедуры замены этих элементов не существует.

    Срок службы сайлентблоков зависит от дорожных условий и стиля вождения. В среднем элементы выходят из строя через 100 тысяч километров пробега. Но отталкивание должно основываться на скрипах и лязгании подвески. Если система издает характерные звуки, это сигнал к проверке состояния уплотнительных элементов.

    Сколько стоит?

    Даже при текущем курсе цена на эти товары просто дешевая. Новый элемент передней или задней подвески стоит от 85 до 160 рублей за штуку. Что касается услуг по замене, то в сервисах за эту работу берут от пятисот до тысячи рублей без учета цены самих расходных материалов.

    Заключение

    Итак, мы выяснили, как самостоятельно производить замену сайлентблоков рычагов на автомобиле ВАЗ-2110. Как видите, процедуру можно проводить самостоятельно, в гараже (но при наличии смотровой ямы).Важный момент — после процедуры замены передних сайлентблоков следует отрегулировать схождение колес. Иначе ваша машина «съест» резину. А вернуть плоский протектор невозможно.

    p>

    Технические характеристики ВАЗ 2110. Достоинства и недостатки, комплектация автомобиля

    . Лада 2110

    — цены, фото и характеристики. Отзывы о ВАЗ 2010 его владельцев.

    Проектирование ВАЗ 2110 началось в 1983 году. Самым первым автомобилем этого класса должен был стать заднеприводный седан.Однако разработка так и не дошла до конца. Впоследствии началась разработка автомобиля на базе ВАЗ 2108, но цена на такую ​​машину влилась в довольно солидную сумму, что заставило разработчиков заморозить этот проект. В дальнейшем все эти разработки вливаются в модель ВАЗ 21099.

    Выпуск первой «десятки», в том виде, в котором мы ее наблюдаем, тольяттинский завод АвтоВАЗ запланировал на 1992 год. Но время для России не было спокойным, и день ее рождения перенесен на лето. 1995 г.И 27 июня с конвейера АвтоВАЗа сошла первая и такая довольно-таки многочисленная «десятка» (ВАЗ2110). Выпуск этой модели велся 12 лет, до 2007 года. После этого на смену пришла Lada Priora. Сейчас эта машина производится в Черкассах на Украине и называется Богданом.

    Особенности, модификации и характеристики ВАЗ 2110

    Десятое семейство АвтоВАЗ включает следующие модификации. ВАЗ 2111, 2112 и конечно же «десятка» ВАЗ 2110. Автомобили комплектуются четырехцилиндровыми, восьми- и шестнадцатиклапанными бензиновыми двигателями.Объем от 1,5 до 1,6 л.

    Изначально ВАЗ 2110 выпускался с карбюраторной системой питания, а с 2000 года стал поставляться с распределительным впрыском топлива (инжектор), передним приводом.

    Типы кузова: ВАЗ 2110 (седан), 2111 (универсал), 2112 (хэтчбек). Если относиться ко всем модификациям с точки зрения ремонта, особых отличий они не обнаружат. Единственное отличие разные типы кузова и двигателя. В остальном машины практически идентичны друг другу.


    Производство ВАЗ 2110 в России было приостановлено в 2007 году, но эту разработку АвтоВАЗа, по сей день и в больших количествах, можно наблюдать на дорогах нашей страны. Эта тенденция закрепилась благодаря достаточной надежности машины, ее конструкции и бюджетной невысокой цене автомобиля.

    О роскоши внутри салона, конечно, приходить не приходится. Но по сравнению с моделью ВАЗ 21099 в первой десятке, особенно на задних сиденьях, места намного больше.Предохранители и реле основных функций автомобиля расположены в салоне, с левой стороны у руля, что очень удобно, в отличие от 21099. ВАЗ 2110 комплектуется двигателями 2110, 2111, 2112. Двигатели 11 и 12 модели оснащены инжектором, а 10 моделей — карбюратором. С хорошим двигателем и аккумулятором заводится даже в очень сильные морозы, до -25 хватит довольно легко, даже если у вас всего пару дней без движения. Также желательно, чтобы масло было разлито в сезон.


    Ходовая часть, идеально подходящая для наших «качественных», российских дорог. Что касается салона, то большие удобства не отличаются. Для комфортной езды будет хорошо, если потребуется стройный, или средний набор людей, а усадив 4 здоровых мужика помимо водителя, можно будет почувствовать себя селедкой с рутинной банкой.

    Имея не слишком просторный салон, ВАЗ 2110 оснащается вместительным багажником на 450 литров. Продумана транспортировка узких длинномерных грузов, для этого средняя спинка заднего сиденья полностью складывается, задние спинки, расположенные по бокам, тоже наклонные, но с меньшей амплитудой.В этой модели можно перевозить лыжи, трубы или рулон линолеума до 3 метров.

    Недостатки ВАЗ 2110.

    Ахилл пятая машина, стоит печка. При движении до -15 ° градусов ничего, а вот когда столбик термометра ползет ниже, в салоне настоящий контраст. Ноги мерзнут от холода, а верхняя часть туловища страдает от жары.


    Про шумоизоляцию говорить не приходится, лишь бы довести до ума своими силами. Грем в салоне русских авто Вряд ли кого-то удивит, и ВАЗ 2110 не исключение. Утюг в области капюшона не толстый, и от частого нажатия на капюшон, когда он закрыт, могут появиться вдавленные места.

    Дорогу держит достаточно уверенно, за счет обтекаемой формы автомобиля. Выше 130 — 140 км / ч становится правда ужасно, но в целом неплохо. Подвеска автомобиля крепкая, рассчитана на нашу страну. Гидравлический усилитель руля B. Базовая комплектация Не входит в комплект, но может быть установлена ​​как отдельная опция по заказу.

    Запчасти, комплектация и цены на ВАЗ 2110


    Автосервис, кодовый пользователь.Стоимость запчастей — шрусов, стоек, рулевых реек колеблется от 1500 до 2500 тысяч рублей, но это конечно коммерческий вариант. Заводские запасные части АвтоВАЗа достигают 5 000, 6 000 тысяч рублей.

    Цена ВАЗ 2110 колеблется от 100 000 до 200 000 тысяч рублей. Зависит от года выпуска, состояния машины и продажи этой машины. Украинский Богдан из салона будет стоить от 300 000 и выше тысяч рублей.

    Итог: Если вы хотите купить хорошее шасси, не дорогое в обслуживании и довольно красивую с виду машину, причем по приемлемой цене, но в плане комфорта, что-то пожертвовать, то ВАЗ 2110 идеально вам подойдет.

    Проектирование нового отечественного седана ВАЗ-2110 стартовало на тольяттинском предприятии в 1983 году, а первый опытный экземпляр модели увидел свет в июле 1985 года. В серийное производство автомобиль поступил только через десять лет, так что на тот момент своего появления на рынке в технологическом плане заметно уступал зарубежным аналогам.

    На протяжении всего жизненного цикла «десятка» периодически получала небольшие обновления и на конвейере простояла до 2007 года, когда ей на смену пришла Lada Priora.. Но на этом история модели не закончилась, и ее лицензионная сборка под маркой «Богдан» с небольшими доработками вела на украинских автозаводах в городе Черкассы до 2014 года.

    Внешний вид ВАЗ-2110 выполнен в русле модного в конце 90-х «биодида», а в его очертаниях использованы преимущественно плавные контуры и очертания. Отечественный седан очень достойно смотрится за счет классического трехстворчатого кузова с большим остеклением, прямоугольными блоками освещения и аккуратными бамперами. Но самая противоречивая часть автомобиля — это массивные задние крылья, которые обеспечивают кражу тяжеловесом, особенно если смотреть сбоку.

    «Дюжина» — переднеприводный автомобиль B-класса по европейской классификации со следующими размерами кузова: длиной 4265 мм, шириной 1680 мм и высотой 1420 мм. Передние I. Задние оси удалены друг от друга на расстояние 2492 мм, а клиренс у седана составляет 170 мм. В зависимости от модификации столярный вес станка составляет от 1010 до 1040 кг.

    Внутреннее убранство LADA 110 по современным меркам выглядит убого и непривлекательно — большое рулевое колесо с двухспицевым дизайном, расстановкой и малоинформативным сочетанием приборов и слегка развернутой центральной консолью с печками «твист», боковой панелью компьютера и аналоговыми часами .

    После «перехода» модели под покровительство Богдана интерьер немного освежил за счет руля и инструментария от «Калины», а также переосмысленной торпеды.

    Салон «десятки» спроектирован из бюджетных материалов отделки, причем не самого лучшего — стыки между панелями неровные. Спереди на машине установлены бесформенные кресла с мягкими наполнителями и небольшими настройками, а задний диван очень удобен для двух пассажиров, но высокие люди заметят нехватку места по всем фронтам.

    В походном состоянии багажное отделение ВАЗ-2110 вмещает 450 литров форсированного, а в его подполье «прячется» полноразмерная запаска и комплект необходимых инструментов.Общую картину портят арки колес, «съедая» немалое количество.

    Технические характеристики:

    • Первые экземпляры «десятки» комплектовались карбюраторной бензиновой «четверкой» объемом 1,5 литра, выдающей 73 лошадиные силы и 109 Нм крутящего момента, что в паре с 5-ступенчатой ​​«механикой» позволяло машине проехать 165 км. / ч и набираем первую «сотню» по истечении 14 секунд. Паспортный расход Расход топлива — 8,8 л в городском цикле и 6,1 л по трассе.
    • С 2000 года на ВАЗ-2110 стали устанавливать двигатели объемом 1,5 литра, оснащенные распределенным впрыском с электронным управлением. В 8-клапанном арсенале 79 «лошадей» и пиковая тяга 109 Нм, 16-клапанный оказался заметно мощнее — 94 силы и 128 Нм. В первом случае автомобиль разгоняется до 100 км / ч за 14 секунд, во втором — на 1,5 секунды быстрее. Предел возможностей составляет 170–180 км / ч, а средний топливный «аппетит» колеблется от 7,2 до 7,9 литра на каждую «сотню».
    • С 2004 года под капотом LADA 110 «прописаны» 8- и 16-клапанные моторы на 1,6 литра, выдающие от 81 до 90 лошадиных сил и от 120 до 131 Нм крутящего момента и совмещенные все с той же механической трансмиссией. Пусковой рывок до 100 км / ч такой седан совершается за 12-13,5 секунд, максимальные силы 170-180 км / ч и в среднем «съедают» 7,2-7,5 литра в смешанных условиях движения.

    Базой для «десятки» является переднеприводная платформа от ВАЗ-2108 с независимыми стойками MacPherson на передней оси и полузависимой архитектурой с торсионной балкой в ​​заднем мосту.
    Автомобиль оборудован рулевым механизмом роликового типа, который в более поздних экземплярах дополнялся гидроусилителем рулевого управления.
    Торможение осуществляется дисковыми тормозами на передних колесах и барабанными устройствами на задних колесах (система aBS Для отечественного седана не предусмотрена).

    Автомобиль изучается российскими автомобилистами «вдоль и поперек», поэтому все его достоинства и недостатки хорошо известны:

    • В числе первых — хорошая проходимость, высокая ремонтопригодность, доступное обслуживание, неприхотливость и в целом хорошее качество.
    • Второе — низкое качество сборки, «дребезжащий» салон, плохая шумоизоляция и ненадежность электроники.

    Цены. В 2015 году на вторичном рынке в России можно купить ВАЗ-2110 по цене от 80 000 до 180 000 рублей в зависимости от состояния и года выпуска (хотя есть и более доступные, и более дорогие экземпляры).

    Представителем нового поколения автомобилей Волжского автозавода стал ВАЗ 2110, технические характеристики которого сильно отличаются от аналогичных параметров предшественников.Если говорить о нововведениях, то металлические детали кузова Модели, которые больше всего подвержены коррозии, были оцинкованы.

    Тормозные диски стали вентилируемыми. На капоте установлены газовые упоры, рулевая колонка стала регулируемой. Автомобиль получил бортовую систему управления, теперь на нем установлен иммобилайзер, а пары топлива улавливаются специальной встроенной системой. Что касается ценовой категории, то «десятка» попала в верхний сегмент.

    Основные характеристики модели

    На момент выхода новой модели Лады 2110 в комплектацию входил карбюраторный двигатель с малой частотой вращения 1.5 литров и 69 литров. из. С индексом ВАЗ-21083. Благодаря этому владельцы были освобождены от части проблем, связанных с поиском запчастей к агрегатам и узлам. Однако такие проблемы возникли в связи с наличием деталей, которые только появлялись на рынке и подходили только к этой модели.

    По эксплуатационным характеристикам ВАЗ 2110 лучше предшественницы «девятки». Это связано с улучшением аэродинамических качеств и снижением коэффициента сопротивления.Автомобиль способен развивать скорость до 162 км / ч, расходуя на 100 км 7,5 литров бензина.

    Сегодня вместо карбюраторного двигателя устанавливают новый, улучшенный, оснащенный распределенной системой впрыска топлива, а также электронным управлением. В нем 8 клапанов, 79 л. из. и рабочий объем на 1,5 литра. Умеренный расход бензина сочетается с хорошими параметрами Мощность и крутящий момент (56 кВт и 118 Нм соответственно).

    Наибольшая скорость, которую может достичь автомобиль с двигателем с такими техническими характеристиками, составляет 170 км / ч.При этом он может разгоняться до 100 км / ч. Он сможет за 14 секунд. Лада 2110 отлично справляется с поездками по городу при достаточно интенсивном движении по бездорожью.

    Для водителей, предпочитающих более активный способ передвижения, разработана версия двигателя, оснащенная 16 клапанами, с таким же объемом, но на 94 силы. Двухстенная ГБЦ обеспечивает лучшие динамические свойства ВАЗ 2110: большую мощность наряду с крутящим моментом. Эти характеристики составляют 69 кВт и 130 нм соответственно.

    Достоинства и недостатки, комплектация автомобиля

    К достоинствам представленного автомобиля можно отнести такие характеристики ВАЗ 2110, как высокие аэродинамические показатели и привлекательный дизайн салона. Объем багажного отделения до 480 литров можно трансформировать. Имеется люк над задним сиденьем, а также крышка багажника, доходящая до бампера, позволяет с комфортом перевозить грузы большой длины. Автомобиль легко ремонтируется, все запчасти в наличии.

    С переходом на передний привод, который был разработан специально для моделей ВАЗ, отечественный автопром получил новый виток своего развития. Автомобили ВАЗ с такой системой управления стали ездить мягче, плавнее. Однако по сравнению с зарубежными аналогами ВАЗ 21100 по-прежнему не имеет некоторых опций, комплектация намного скромнее, а сами комплектующие требуют улучшения качества.

    Автомобиль имеет мягкую подвеску В совокупности S. Колесные диски Небольшой, всего 13 дюймов, диаметр, поэтому заводская защита двигателя с хрупкой опорой может цепляться за дорожное полотно. Производители стараются сделать управление автомобилем более комфортным, но оптимального сочетания всех параметров найти не удается.

    Подвеска передняя ВАЗ 2110

    Модельный ряд, представленный в 2002 году, включает несколько модификаций. К ним относятся «Стандарт», «Норма» и «Люкс». Характеристики автомобиля:

    • современный дизайн кузова и салона;
    • по своим характеристикам эксплуатации удовлетворяет требованиям, которые выдвигает современный авторынок.

    Если вы увидите описание конфигурации, вы увидите, что «Norma» дополнительно включает окна с электрическим механизмом. Кузов окрашен авто-эмейлами серии Metallic, в салоне двери, сиденья и подголовники имеют обивку из велюра. Комплектация «Люкс» включает:

    • бортовой компьютер;
    • Литые диски
    • диаметром 14 дюймов;
    • противотуманные фары;
    • передние сиденья с возможностью подогрева;
    • Боковые зеркала заднего вида с подогревом и электроприводом.

    Помимо серийного производства, существуют ограниченные модификации, например премьер-министр или лимузин «Консул». У ВАЗа есть дочерние предприятия, которые выпускают всевозможные модификации этих автомобилей. Например, компания «Бронно» выпускает седаны и стрейч, оснащенные бронекорпусом. В единичных вариантах возможна машина с кузовом купе.

    Пришел на замену карбюраторному мотору, который изначально был установлен на первом ВАЗ-2110. При этом инжекторный 8-клапанный тип 1.Появился 5-литровый с 8-ми клапанным впрыском, но рабочий объем двигателя увеличился до 1,6 л.

    Инжектор

    с 8-литровыми 8-литровыми клапанами получил индекс двигателя ВАЗ-2111, более мощный агрегат 1,6 л (8-кл.) Получил индекс ВАЗ-21114. В последнее время выпускаются модификации мотора 21114. Они устанавливаются практически на все современные модели LADA, правда уже под другим индексом.

    Сегодня мы расскажем об устройстве 8 клапанной форсунки ВАЗ-2110, а также характеристиках этого силового агрегата. На нашем фото в начале статьи вы можете увидеть, как инжекторный двигатель «Десятки» выглядит под капотом автомобиля.

    Итак, а как у ВАЗ 2110 форсунка 8 клапанов? Прежде всего, основное отличие карбюраторного варианта двигателя от инжекторного — подача топлива в камеру сгорания. Если в карбюраторном двигателе горючая смесь всасывается в цилиндры под действием вакуума, который создают поршни, то в узле впрыска топливо впрыскивается под давлением.Именно из-за этого вся конструкция топливной системы инжектора и карбюраторной «десятки» отличается.

    Все начинается в бензобаке, где находится электрический топливный насос, задача которого — создавать необходимое давление в рампе. С рампы топливо под давлением через форсунки впрыскивается в камеру сгорания. Весь процесс впрыска регулируется электроникой, которая открывает и закрывает (возвращая пружиной) электромагнитные форсунки, впрыскивающие топливо в двигатель.А вот электроника в форсунке ВАЗ 2110 8 клапанов сама по себе не работает, а ориентируется на сигналы датчиков давления в топливной системе, воздуха и датчиков положения дроссельной заслонки. В карбюраторной «десятке» ничего такого нет.

    В связи с этим поговорим о преимуществах и минусах форсунки ВАЗ 2110 на 8 клапанов. Из положительных моментов отметить, что работа инжектора более стабильна, двигатель дает больше мощности, крутящего момента, при этом расход топлива меньше, чем в карбюраторной версии.Но если карбюратор ВАЗ 2110 можно отремонтировать практически голыми руками, то инжекторный вариант требует диагностического оборудования, без которого выявить проблему крайне сложно. Ведь если один из датчиков окажется неисправным, то ваш инжекторный двигатель может не запускаться или работать с перебоями.

    Двигатель ВАЗ 2111 1.5 л. Форсунка 8-клапанная

    • Рабочий объем — 1499 см3
    • Количество цилиндров — 4
    • Количество клапанов — 8
    • Диаметр цилиндра — 82 мм
    • Ход поршня — 71 мм
    • Мощность — 76 л.с. (56 кВт) при 5600 оборотах в минуту
    • Степень сжатия — 9.9
    • Разгон до 100 км / ч — 14 секунд
    • Максимальная скорость — 167 километров в час
    • Средний расход топлива — 7,2 литра

    Двигатель ВАЗ 21114 1.

    6 л. Форсунка 8-клапанная
    • Рабочий объем — 1596 см3
    • Количество цилиндров — 4
    • Количество клапанов — 8
    • Диаметр цилиндра — 82 мм
    • Ход поршня — 75,6 мм
    • Мощность — 81,6 л.с. (60 кВт) при 5600 оборотах в минуту
    • Крутящий момент — 115 нм при 3800 оборотах в минуту
    • Степень сжатия — 9.6
    • Система питания — распределенный впрыск
    • Разгон до 100 км / ч — 13,5 секунды
    • Максимальная скорость — 170 километров в час
    • Средний расход топлива — 7,6 л.

    Устройство ГДГ ВАЗ 2110 Форсунка 8 клапанов

    Многих волнует вопрос гнут ли клапана на инжекторном двигателе ВАЗ 2110 ? Не не угнетает , 8-ми клапанная форсунка этой безупречностью не страдает. Но это не значит, что не следует следить за ремнем ГРМ.Поскольку ослабление и последующее расселение ремня на определенное количество зубцов приведет к неизбежным проблемам. Стоит обратить особое внимание, если на ремень попадет моторное масло, длинный ремешок с решеткой не прослужит. Дальнейшее подробное изображение 8-ми клапанный газораспределитель робкий инжектор Двигатель «Десятки». Смотрим фото дальше.

    На заменить ремень ГРМ на ВАЗ-2110 Необходимо четко совместить метки на распредвале и шкиве коленвала, без этого мотор нормально работать не будет.Еще один важный момент, при перемещении натяжного ролика в исходное состояние этикетки смещается, так как изменяется натяжение ремня. Поэтому внимательно посмотрите, четко ли совмещены метки ГРМ, прежде чем надевать крышку, закрывающую ремень ГРМ.

    Рынок сбыта: Россия.

    Первые работы над автомобилем ВАЗ-2110 начались в 1980-х годах — макет появился в 1983 году, а прототип создан в 1984 году! Но затем развитие было отложено в пользу более реального развития самарского проекта.И хотя работы над машиной, которая могла быть флагманской моделью рядного ВАЗа и родоначальником нового поколения переднеприводных автомобилей, продолжалась, только в 1992 году появился первый опытный экземпляр. Его внедрению в производство помешали экономические обстоятельства. Серийное производство началось в 1996 году. Автомобиль, открывший семейство Lada 110, выгодно отличался от других отечественных автомобилей этого класса современным дизайном и интерьером, просторным салоном и улучшенными эксплуатационными характеристиками.


    С появлением «десятки» у покупателей российских автомобилей впервые появилась возможность воспользоваться следующими техническими новинками: регулируемая рулевая колонка, иммобилайзер, бортовой компьютер. В отличие от предыдущих моделей автомобиль ВАЗ-2110 содержит новые оригинальные разработки: использование оцинкованного металла для деталей кузова, наиболее подверженных коррозии, крепление капота на газовых упорах, систему улавливания паров бензина, вентилируемые тормозные диски и ряд других. инновации.Возможна установка кондиционера, который серийно входит в состав машин. В комплектации «Норма» автомобиль получил электрические стеклоподъемники, окраску кузова эмалями типа «металлик», велюровую обивку сидений и дверей, подголовники на задних сиденьях. В комплектации «Люкс» автомобили дополнительно комплектуются литыми колесными дисками размером 14 дюймов, бортовым компьютером, системой обогрева передних сидений, наружными зеркалами заднего вида с электроприводом и обогревом, противотуманками. огни.

    В «десятку» впервые установили карбюраторные 1,5-литровые 69-сильные двигатели ВАЗ-21083, которые в совокупности с высокой степенью унификации по ряду узлов и агрегатов с уже выпущенными автомобилями упростили владельцев и обслуживание. Базовым двигателем стал базовый двигатель ВАЗ-21100 (73 л.с.), 8-клапанный карбюратор рабочим объемом 1,5 литра. Модель с 8-клапанным 79-сильным двигателем объемом 1,5 литра с распределенным впрыском топлива имеет индекс ВАЗ 21102. Такой двигатель обеспечивает достаточные показатели и по мощности, и по крутящему моменту, при умеренном расходе топлива.Максимальная скорость автомобиля достигает 170 км / ч, а разгон до «сотни» занимает 14 секунд. Для более активных водителей была разработана 16-клапанная версия бензинового двигателя рабочим объемом 1,5 литра, мощностью 94 л. с., с двухстенной головкой цилиндров, обеспечивающей повышенные показатели учебного пособия. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Автомобиль также оснащался двигателями объемом 1,6 и 2 литра (спортивная модификация 21106) мощностью 81-89 и 150 л.с.

    Подвеска передняя — независимая с телескопическими гидравлическими шиссорными стойками. Задняя полузависимая, рессорная, с витой балкой. Дизайн во многом повторяет предшественник «Девятки», но по сравнению с седаном 21099, у десятки были значительно улучшены эксплуатационные характеристики, в том числе расход топлива, в основном за счет снижения коэффициента аэродинамического сопротивления. Впереди важен просторный багажный отсек (480 л) с широкими возможностями трансформации: люк на заднем сиденье и крышка багажника, доходящие до бампера, позволяют перевозить длинномерные грузы.

    Значимость «десятки» по сравнению с предыдущими моделями значительно возросла. Например, автомобиль получил верхнее крепление ремней безопасности, подушку водителя в отдельных конфигурациях. Залог меньшего тормозного пути Стальные вентилируемые дисковые тормоза передних колес. Автомобиль имеет более безопасную силовую структуру салона, с дополнительными планками жесткости в дверях, обеспечивающими прочность «ячеек» с пассажирами. Хотя без отдельных недостатков он не обошелся, но все же по совокупности параметров «дюжины» является самым безопасным из всех современных отечественных автомобилей.

    «Дюжине» суждено было встать на конвейер в непростой период — она ​​стала постепенно завоевывать рынок автомобилями иностранного производства, в том числе б / у, демонстрируя совершенно иной уровень надежности и оснащенности. Но для консервативного российского покупателя большую роль в популярности этой машины сыграла не столько цена и ее соотношение к качеству, сколько высокая степень ремонтопригодности и возможность ремонта в гаражных условиях. Что позволило «десятке» оставаться самым престижным и дорогим отечественным автомобилем вплоть до появления новой модели «Лада Приора».

    Читать полностью

    Как снять приборную панель на ВАЗ 2110

    Панель приборов на автомобиле ВАЗ 2110 — одна из самых заметных деталей интерьера. Ведь она всегда перед глазами водителя и пассажиров. В некоторых случаях панель необходимо снять. Например, при замене старой торпеды на новую, при проведении вибро- или теплоизоляции авто, или при замене внутренней проводки.

    Вам понадобится

    • -Комплект гаечных ключей и отверток;
    • -маркер;
    • Этикетки (самоклеящиеся).

    Инструкция по эксплуатации

    1

    Обратите внимание на последовательность процедур подготовки салона к разбору передней панели. Начать нужно со снятия руля автомобиля. Демонтировать водительское сиденье, на которое вам нужно будет позже переключиться, будет сложно, если вы оставите руль в салоне. Необходимо рассчитать усилие при вытягивании колеса из паза колонны. Ослабьте рулевую гайку и дергайте изо всех сил, поочередно покачивая ее из стороны в сторону.

    2

    Теперь отсоедините крепления передних сидений, которые необходимо снять с машины. Это сделано для того, чтобы получить беспрепятственный доступ к туннелю пола в салоне. После демонтажа сидений приступаем к разборке тоннеля. Для этого открутите винты и сдвиньте верхнюю часть разобранного блока назад. Повторите операцию с нижней частью туннеля.

    3

    Ослабьте винты и винты на крышке рулевой колонки. Снимите комплект подрулевых переключателей.Пометьте незакрепленные разъемы и провода этикетками и маркером. Эти меры предосторожности помогут при сборке панели приборов, когда под рукой будет большое количество разноцветных проводов. Особенно маркеры понадобятся владельцам подержанных автомобилей, на которых уже установлена ​​сигнализация и аудиосистема.

    4

    Теперь приступаем к демонтажу бардачка, затем снимаем реле и монтажный блок. Внимательно отнеситесь к технологии снятия передних стоек и панели приборов.Пометьте провода и будьте осторожны с хрупкими частями спидометра. Не забудьте про гидрокорректор фар, который нужно немного запихнуть внутрь.

    5

    Теперь пора отсоединить приборную панель от кузова автомобиля. Откручиваем винты и пару шпилек под крышками воздуховодов, которые служат для подачи воздуха к боковым окнам. Под передней панелью, которую теперь можно вытащить из салона, расположено огромное количество проводов и разъемов. Все они должны быть помечены маркером и надписями, а затем отключены от приборной панели.

    Замена приборной панели высокой панели приборов на ВАЗ 2108, ВАЗ 2109

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
