Конструкция стартера: Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Содержание

Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Предназначение стартера

Стартер – устройство, преобразующее электрическую энергию в механическую для запуска двигателя. По сути – стартер это электромотор постоянного тока с механическим приводом. Работает стартер следующим образом, при повороте ключа зажигания, либо нажатия кнопки START питание от аккумулятора поступит на клемму втягивающего реле (обычно она обозначается «50»), замыкаются втягивающая и удерживающая катушки реле перемещая сердечник, который через рычаг («вилку») выталкивает бендикс и последний входит в зацепление с маховиком двигателя, когда бендикс доходит до конца, — сердечник замыкает накоротко втягивающую обмотку реле, и фиксируется только удерживающей обмоткой, в то же время замыкаются контакты электромотора, и якорь вращаясь через бендикс начинает раскручивать маховик двигателя.

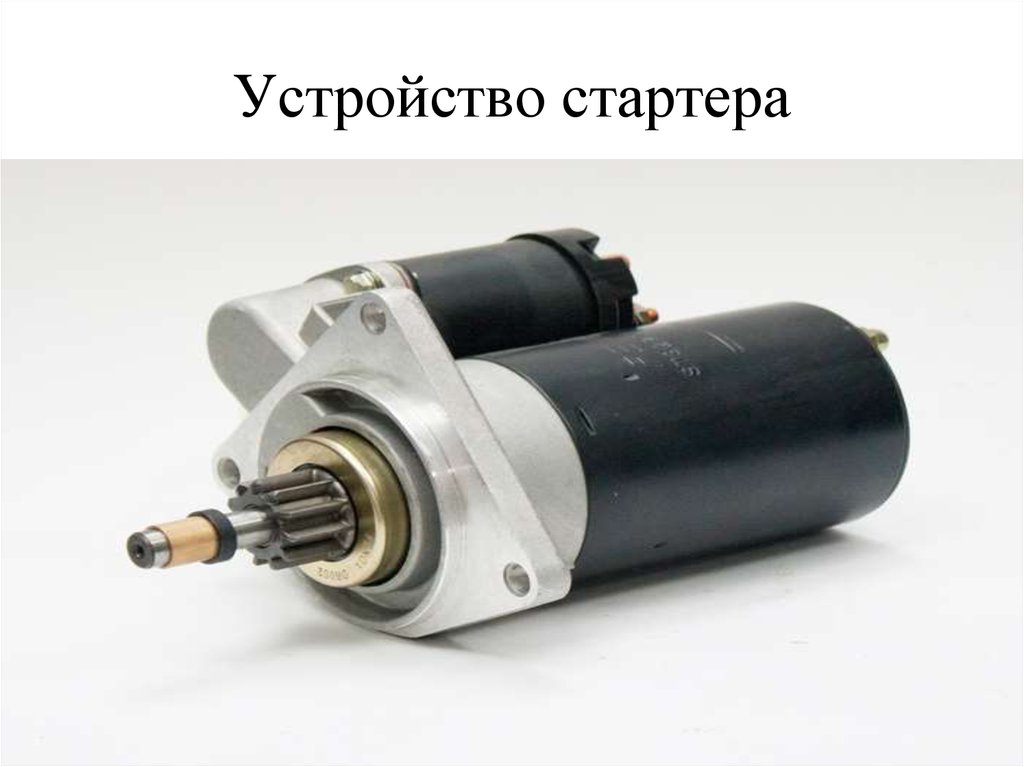

Устройство стартера

По закону магнитной индукции если через рамку из токопроводящего материала, находящуюся в магнитном поле пропустить ток, — рамка начинает вращаться.

В случае со стартером «рамкой» является якорь (ротор), который вращается в магнитном поле, образованном статорной обмоткой или постоянными магнитами, ток к якорю подводится через скользящий контакт исполненный в виде щеточного узла и коллектора. Одна пара щеток крепится к массе стартера, вторая пара к «+» АКБ через втягивающее реле. Втягивающее реле состоит из 2-х катушек, втягивающей и удерживающей. Для втягивания сердечника необходимо относительно большое усилие, поэтому задействуются обе катушки, в то же время в статическом состоянии достаточной одной удерживающей обмотки, которая соответственно потребляет меньше тока.

Бендикс в стартере необходим для зацепления вала якоря и маховика, жесткая сцепка невозможна, по причине того, что маховик в момент пуска начинает превышать обороты стартера, и при жесткой сцепке якорь будет вращаться со скоростью двигателя, что неминуемо приведет к его повреждению под воздействием центробежной силы. Конструкцию бендиксов можно условно разделить на 3 группы.

Роликовые муфты – наиболее часто встречающаяся конструкция бендикса. Принцип действия основан на заклинивании зубчатки относительно обоймы при вращении в одном направлении и свободном ходе при противоположном вращении.

Вторая группа бендиксов – это так называемые «трещетки», принцип действия построен на храповом механизме, наиболее часто такие бендиксы применяются на стартерах производства DELCO REMY USA серий 42-50МТ. Стартера этих серий имеют мощность 7-11КВТ, поэтому применение более прочных конструкций подобных бендиксов наиболее оправдано. Третья группа бендиксов – приводы, зацепление которых основано на фрикционном сцеплении пакета пластин. Применяются в стартерах BOSCH серий 0001 410…, 0001 416 …, 0001 417 … и т.д. от грузовых автомобилей.

Конструкции стартеров

Основное различие в конструкции стартеров – тип передачи крутящего момента с вала якоря на бендикс. Здесь подразделяются прямоточные «классические» стартера, где бендикс установлен непосредственно на валу якоря, и редукторные стартера, где между якорем и бендиксом находится зубчатая передача. Редукторные стартера позволяют при тех же массо-габаритных показателяхи при том же потреблении тока развивать больший крутящий момент по отношению к прямоточным. Чаше встречаются стартера с планетарными редукторами, что позволяет не увеличивать габаритов стартера, по сравнению со смещенным редуктором. В планетарных редукторах стартеров малой мощности применяются пластмассовые планетарные кольца, что в некоторой степени снижает ресурс стартера. В то же время стартера с планетарным редуктором относительно дешевы в производстве и ремонте.

Автомобильный стартер: устройство и принцип работы

Автомобильный стартер запускает двигатель при повороте ключа в замке зажигания. Этот процесс проходит в 3 этапа:

  • передача тока от АКБ на замок зажигания и тяговое реле;
  • вхождение приводной шестерни муфты в зацепление с маховиком;
  • замыкание цепи, подача напряжения на электродвигатель авто.

После запуска мотора обгонная муфта разрывает соединение вала электродвигателя и приводной шестерни. Принцип работы стартера можно описать и в более простой форме – эта деталь активирует электрооборудование и систему питания машины, после чего отключается.

Конструкция стартера

Схема устройства стартера обязательно включает в себя следующие детали:

  • электронный двигатель – передает вращающий момент с собственного вала на вал силовой установки;
  • обгонная муфта – сцепляет вал двигателя с зубцами рабочей шестерни;
  • тяговое реле – обеспечивает перемещение обгонной муфты и замыкание контактов двигателя при зацеплении зубьев маховика с зубьями рабочей шестерни.

Общее количество деталей варьируется от 4 до нескольких десятков.

Устройство и принцип работы автомобильного стартера

Условно, стартеры разделяют на два типа:

  • старого образца – оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются крупным размером и сравнительно низкой ценой. Ими оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;
  • нового образца – оснащен магнитами вместо обмоток. Имеет небольшой размер и высокую скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален. К примеру, нет ни одного аппарата, дублирующего устройство редукторного стартера ВАЗ.

Распространенные поломки и их профилактика

Стартеры часто не запускаются при повороте ключа. Эта проблема возникает из-за обрыва или повреждения проводов, соединяющих кузов и двигатель. Также отсутствие реакции на поворот ключа может быть связано с неисправностью реле или износом щеток. Важно: снятие и установка новых щеток допускаются лишь при полном отключении стартера.

Другой распространенной поломкой является треск при запуске двигателя. Он возникает из-за перегорания контакта проводов или перегорания удерживающей обмотки. Длительное кручение стартера при заводке может быть связано с обрывом ГРМ-ремня.

Наконец, устройство и принцип работы автомобильного стартера могут быть нарушены из-за поломки обгонной муфты. При возникновении этой неисправности наблюдаются следующие проблемы:

  • жужжание без прокрутки двигателя;
  • прокрутка стартера без зацепления маховика;
  • щелкающий звук при запуске стартера.

Для предотвращения поломки стартера нужно придерживаться следующих рекомендаций:

  • не задерживайте ключ замка в активном положении дольше 3-4 секунд;
  • если машина не завелась с первого раза – нужно подождать несколько минут и уже затем повторить попытку;
  • отпускайте ключ сразу же после запуска двигателя;
  • не осуществляйте сборку и разборку стартера при отсутствии опыта в этом деле.

Где можно заказать услуги по ремонту стартера?

В компании Modnikov Ltd. Мы проводим диагностику, замену и восстановление стартеров в Беларуси. Позвоните нам, чтобы заказать услуги, узнать об устройстве ручных и автоматических стартеров, разобраться в системе приводов и других технических нюансах.

Устройство и принцип работы стартера: как работает

Во всех автомобилях, имеющих двигатель внутреннего сгорания, присутствует такая деталь, как стартер. С его помощью удается запускать мотор на первоначальном этапе. Достаточно простое устройство стартера обеспечивает максимально понятную его работу.

Конструкция стартера

Деталь представляет собой небольшой четырехполосный электромотор. Он обеспечивает начальное вращение коленвала, чтобы задать необходимые обороты двигателю. В большинстве случаев для работоспособности узла достаточно мощности в 3…4 кВт. Электродвигатель потребляет постоянное напряжение, питаясь от автомобильного аккумулятора. Подпитка происходит через несколько щеток.

Принято выделять две разновидности аппаратов:

  1. Со встроенным редуктором. Большинство специалистов рекомендует применять именно этот вид, так как работает стартер такой со сниженной потребностью тока, при большей эффективности. Данная конструкция запускает вращение коленчатого вала даже при сниженном заряде аккумуляторной батареи. Присутствие магнитов постоянного действия позволяет свести возможные проблемы с обмоткой к минимуму. Однако, во время долгого прокручивания появляется риск выхода из строя ведущей шестеренки. Это случается в большинстве случаев по причине производственного брака.
  2. Без редуктора. Отсутствие промежуточного узла в виде редуктора обеспечивает передачу вращения напрямую от стартера к коленвалу. Принцип работы стартера данной конструкции схож с предыдущим, но за счет простоты комплектации имеет повышенную ремонтопригодность. Необходимо отметить, что в такой конструкции во время подачи напряжения на узлы осуществляется мгновенное сцепление шестерен, что приводит к более быстрому зажиганию. Такие стартеры имеют большую выносливость, при этом выход из строя их происходит реже, чем редукторных аппаратов. Отрицательной старой является слабая работоспособность при низких температурах.

Одним из прогрессивных новшеств конструкции является наличие планетарного редуктора Джеймса. Он обеспечивает старт легковых бензиновых силовых установок до 4,5…5,0 л, дизельных моторов до 1,8…2,0 л, а также небольших современных грузовиков. При этом общая масса узла снижена в отдельных моделях до 40%.

Устройство узла

Для проведения ремонта, правильной эксплуатации электросистемы и обеспечения долгосрочной работы узлов автомобиля необходимо знать устройство втягивающего реле стартера и остальных его элементов.

  • Корпус в большинстве случаев изготовлен в виде цилиндра, включает в себя обмотки возбуждения, а также сердечник.
  • Якорь производится из высоколегированного сплава стали, имеет вид вала с посадочными шлифованными поверхностями для подшипников. На центральной части его запрессован сердечник с коллекторными пластинами.
  • Втягивающее реле передает напряжение на обмотку электромотора. Также оно обеспечивает выталкивание обгонной муфты. В конструкции реле присутствует подвижная перемычка и несколько силовых контактов.
  • Обгонная муфта с приводной шестеренкой. Часто более опытные автомобилисты называют этот узел «бендиксом». С помощью данного роликового механизма крутящий момент передается на маховик, а после запуска шестерни выводятся из зацепления, чтобы обеспечить долговечность работы узла.
  • Щеточный узел осуществляет подачу напряжения на якорные пластины. С его помощью удается повысить мощность стартера во время выполнения основного рабочего цикла.

Большинство конструкций имеет сходную классическую компоновку.

В качестве различия могут применяться иные автоматические механизмы вывода шестерен из зацепления. Также на машинах с коробкой «автоматом» узел укомплектовывается дополнительными удерживающими обмотками. С их помощью осуществляется сдерживание пуска в том случае, когда рычаг включен в одну из ходовых позиций («D», «+», «-» или «R»).

Как работает стартер

Исходя из того, что узел является электромеханическим устройством, на этом основан и принцип работы стартера.

Потребляемую электрическую энергию от АКБ он переводит в механическое вращение.

Во время работы осуществляются следующие процессы:

  • При провороте ключа в замке зажигания соединяются электроконтакты. В это время напряжение подается по реле стартера на втягивающую обмотку тягового реле.
  • Якорь перемешается вдоль своей оси по корпусу дает возможность выходу бендикса, чтобы обеспечить зацепление ведущей шестерни с ведомой, расположенной на маховике коленвала.
  • По достижении якоря крайнего положения выполняется замыкание контактов, теперь напряжением обеспечивается удерживающая обмотка реле с обмоткой стартера.
  • При вращении вала стартера запускается силовая установка автомобиля. По достижению скорости вращения маховика скорости вращения стартера, бендикс рассоединяется с ведомой шестерней. Этому помогает возвратная пружина.
  • Одновременно с выходом из зацепления ключ замка зажигания переходит в первоначальную позицию, и подача тока к стартеру прекращается.

Не стоит долго удерживать ключ в крайнем положении (более 5…6 сек), чтобы не разряжать аккумулятор или не приводить к значительному износу ведущую шестерню.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство стартера — PiterStart

Как уже говорилось, стартер — это технически сложное устройство. Но это только технически. На самом же деле устройство стартера довольно простое, и именно поэтому он считается достаточно надежным агрегатом автомобиля. Для начала давайте разберемся, зачем же вообще он нужен?

Зачем нужен стартер

Если не вдаваться в подробности и различные технические определения, то он нужен исключительно для того, чтобы Ваша машина завелась. Вы, наверное, не раз замечали, что машина иногда заводится по-разному: бывает схватывает сразу, бывает прокручивает, а бывает и вовсе не заводится. Справедливости ради следует оговориться, что не всегда дело только в нем, но зачастую виноват именно он.

Существует 4 типа стартеров: обычный, редукционный, планетарный и планетарный с сегментной обмоткой.

А. Обычный В. Редукционный С. Планетарный
D. C планетарным редуктором и сегментной обмоткой. 1. Шестерня коленчатого вала 2. Якорь 3. Промежуточная шестерня 4. Планетарная передача 5. Постоянный магнит

Мы выявили назначение стартера, а теперь давайте разберемся как же он все-таки устроен, из чего он состоит.  Для чего нам это нужно, спросите Вы. Это нужно для того, чтобы когда Вы приедете на ремонт, Вас не начали «разводить». Если Вы поедете на ремонт стартера к нам, можете смело пропускать состав агрегата и сразу приезжать к нам на бесплатную диагностику.

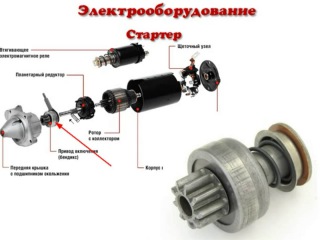

Итак, в стартер входят: бендикс, шестерня, стопорное кольце, втулки, маска, пружина, вилки, сердечник втягивающего реле, само втягивающее реле, контактные болты, жгут, щетки, собственно щеточный узел, коллектор, ротор, статор и редуктор.

Не стоит пугаться, все не так сложно. Немного упростим информацию с рисунка.

Бендикс (он же обгонная муфта). Он отвечает за прокручивание маховика и является чуть-ли не самой главной деталью агрегата. Основной задачей является защита стартера в момент его сцепки с двигателем машины и дальнейшей его работы от губительного воздействия последнего. Если машина не заводится с первого оборота, то мы обычно крутим ключем пока не заведется, тем самым создавая огромную нагрузку на агрегат. Без обгонной муфты мы бы после пары таких «прокрутов» постоянно ездили бы в сервис на эвакуаторе (ну или на буксире). Также не стоит забывать, что рабочий диапазон стартера всего 50-100 оборотов в минуту, а у двигателя автомобиля такой диапазон в разы выше, и если бы не бендикс, агрегат попросту бы сгорал через несколько минут работы двигателя.

Втягивающее реле. Оно отвечает за включение и выключение стартера. Когда мы садимся за руль и поворачиваем ключ в замке зажигания для заводки автомобиля, на катушку втягивающего реле подается ток и в его обмотке создается магнитное поле. Магнитное поле втягивает сердечник вовнутрь, который в свою очередь выталкивает бендикс в маховик, после чего и заводится двигатель. Как только двигатель запущен, бендикс втягивается обратно. Если бы этого не происходило, Вы бы еще чаще приезжали к нам на сервис.

Щетки. Они отвечают за подачу тока на якорь и находятся, как это было бы ни странно, в щеточном узле. При больших нагрузках на стартер имеют свойство изнашиваться. Также, как и у любого другого компонента, у них есть определенный ресурс.

Основные части стартера мы рассмотрели, на других заострять внимание не будем, не хотим делать из статьи пособие «собери сам», да и Вы, наверное, уже устали все это читать.

Спасибо Вам за внимание.

Приезжайте к нам,  мы будем Вам рады.

Искренне Ваша, команда мастеров Piter-Start.

Помните, что исправный стартер – залог безотказности Вашего автомобиля в любых погодных условиях.



Принцип работы и устройство стартера — Стартер, генератор — Статьи

В настоящее время практически все разновидности стартеров, используемых на современных автомобилях, имеют сходное устройство и принципы работы. В упрощенном виде устройство стартера можно представить как мощный электромотор кратковременного действия, на валу которого расположена шестерня, звенья которой зацепляются с венцом маховика при подаче питания на стартер. Синхронное включение электродвигателя и зацепление шестерни, осуществляется при помощи втягивающего реле.

Питание стартер получает исключительно от аккумуляторной батареи, по этой причине в стартере используется двигатель постоянного тока с последовательной или параллельно-последовательной схемой соединения обмоток якоря и статора. Непосредственное включение в работу электродвигателя осуществляется с помощью контактов, замыкаемых втягивающим реле при помощи системы рычагов и шестерни обгонной муфты.

Согласно принципу работы стартера обгонная муфта (иначе ее называют бендиксом) передает крутящий момент якоря стартера непосредственно на маховик двигателя автомобиля. Благодаря тому, что бендикс имеет возможность перемещаться по специальным шлицам, винтообразно, вдоль вала, при скорости вращения маховика выше числа оборотов электродвигателя, шестерня расцепляется и отбрасывается назад.

Кроме того, конструкцией стартера обеспечивается то, что в одну сторону шестерня вращается свободно, а в другую — только вместе с якорем, тем самым предотвращается одновременная работа стартера вместе с основным двигателем.


Что касается краткого описания принципа работы стартера, то она осуществляется следующим образом: в момент установки ключа зажигания в положение «стартер» происходит подача питания на агрегат с плюсовой клеммы аккумулятора на контакты обмотки втягивающего реле. Под воздействием образовавшегося магнитного поля якорь втягивающего реле начинает перемещаться внутри катушки, увлекая за собой обгонную муфту.

После того, как основные шестерни вошли в зацепление замыкаются контакты, подающие напряжение с АБ на обмотки электродвигателя, после включения, которого, приходит в движение и маховик двигателя внутреннего сгорания. Точно также построен принцип работы стартера ваз, небольшой его особенностью является то, что благодаря использованию в двигателе смешанного возбуждения обмоток, а также наличию коллектора специальной конструкции, достигнуты более высокие показатели надежности и увеличены сроки службы щеток.

Похожие материалы

Устройство стартера | работа стартера | бендикс

Устройство стартера довольно просто, его основные детали: корпус, якорь, крышки, привод стартера, благодаря которому включается муфта свободного хода, в устройство стартера также входит шестерня, подводковая муфта. На корпусе стартера укреплено тяговое реле. Конструкция содержит три главных узла: тяговый электродвигатель постоянного тока с коллектором, бендикс с приводной шестерней и обгонной муфтой и втягивающее реле с приводом на бендикс и контактной группой, включающей электродвигатель. Необходимо знать, что работа стартера потребляет большое количество электроэнергии, поэтому каждый последующий пуск значительно разряжает аккумулятор. Вот почему практически в каждой инструкции по эксплуатации для автомобиля указывается, как надо использовать стартер: максимальное время работы и минимальный промежуток, через который его можно включать. Производители обычно предписывают такие нормы: включать не более чем на 5 сек. и повторно не ранее чем через 0.5-1 мин. В противном случае происходит быстрая разрядка батареи, которая не успевает восстанавливаться. Чтобы не допускать этого, в современных машинах с хорошим оснащением предусмотрен контроль за интервалами времени включений стартера, который исключает «человеческий фактор», когда неопытный или нетерпеливый водитель несвоевременно запускает двигатель автомобиля.

При стандартном принципе конструкции и нормах эксплуатации стартеры могут сильно отличаться по своим техническим характеристикам, которые зависят от объема и типа двигателя. Объем двигателя определяет т. н. момент сопротивления проворачиванию: чем он больше, тем большей должна быть мощность стартера. Характеристики стартеров также должны соответствовать и пусковой частоте, которая зависит, как правило, от типа двигателя: бензиновым моторам стартер должен обеспечить минимальную частоту, с которой вращается коленвал (в пределах 40-80 об/мин), дизельным – 100-200 об/мин. Естественно, стартеры отличаются по техническому исполнению – размерам деталей, креплению и тому подобными характеристиками, однако проблемы у автовладельцев возникают одинаковые – одни и те же неисправности стартера. Профессиональный сервис, осуществляющий ремонт стартеров, сегодня находится на высоком уровне, в частности в нашей компании Вам могут прямо на месте обменять неисправный стартер на отремонтированный или новый.

Cистема запуска двигателя. Стартер



Система запуска двигателя предназначена для создания первичного крутящего момента коленвала двигателя с оборотами, необходимыми для образования нужной степени сжатия, для воспламенения горючей смеси. Управление системой запуска может быть ручным, автоматическим и дистанционным.



Система пуска двигателя состоит из основных функциональных устройств:

  1. Аккумуляторная батарея
  2. Стартер
  3. Механизмы управления запуска (замок зажигания, блок управления автоматическим пуском, система дистанционного управления)
  4. Соединительные провода большого сечения (многопроволочные медные).

Предъявляемые требования к системе запуска:

  • надежность работы стартера (отсутствие поломок в 45-50 тыс. км. пробега)
  • возможность уверенного  запуска в условиях пониженных температур
  • способность системы к многоразовым пускам в течение короткого времени.



Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 об\мин.

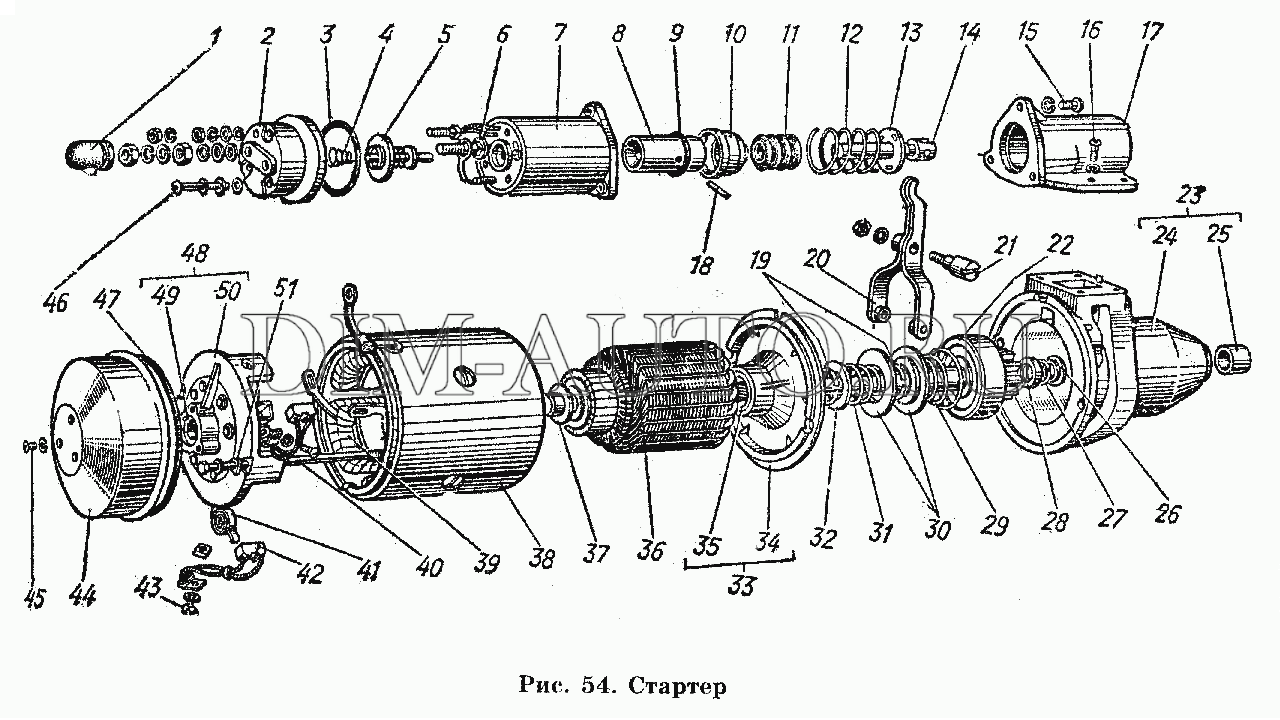

Стартер состоит из пяти основных элементов:

  1. Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
  2. Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
  3. Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – «пятаки», и подвижный контакт-перемычка, выполненные из мягких металлов. «Пятаки» представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное «коромысло» с обгонной муфтой, в простонародье именуемой бендиксом.
  4. Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме.  При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
  5. Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются «хвосты» обмоток возбуждения.



Принцип работы пусковой системы и стартера

Этапы работы стартера следующие: стыковка с зубчатым венцом маховика, пуск стартера, расстыковка стартера.

На деле это выглядит следующим образом: при включении замка зажигания и повороте ключа в положение «запуск», по цепи «+» АКБ — замок зажигания — обмотка тягового реле — «+» выхода стартера — плюсовая щетка — обмотка якоря — минусовая щетка, срабатывает тяговое реле. Под действием сердечника реле подвижный контакт замыкает силовые пятаки, через которые подается ток от АКБ на плюсовой провод стартера. Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно.

После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону а, как известно, одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря.

В момент срабатывания втягивающего реле, «коромысло» приходит в движение вместе сердечником реле и выталкивает бендикс на шлицах якоря, в сторону венца маховика. Якорь в этот момент начинает вращаться и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса.

Для дизельных двигателей или двигателей большой мощности, применяется другой механизм подачи вращения на бендикс. Применяется редуктор, встроенный в корпус стартера. Редуктор представляет собой механизм привода трансмиссии, т. е. по внутренней зубчатой обойме вращаются три сателлита, которые и приводят в действие вал, на котором подвижно находится бендикс. Достоинство таких стартеров в малых габаритах и большой мощности.
