Инструкции по ремонту светодиодных ламп своими руками

Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохо попытаться провести ремонт светодиодных ламп своими руками, ведь верно? Тем более, что это может оказаться не так уж сложно. Но вы не знаете, с чего начинать?

Мы подскажем вам, как можно обнаружить проблему и выполнить ремонт проблемного участка — в статье рассмотрены наиболее распространенные причины поломок. Главное, правильно выявить область проблемы и с помощью профильных инструментов аккуратно устранить неисправность. Корректно восстановленное изделие продолжит свою службу.

В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкции по ремонту информативными видеороликами. С их помощью с задачей сможет справиться даже мастер, не имеющий колоссального опыта в работах подобного плана.

Содержание статьи:

Устройство диодного прибора
- Назначение и разновидности цоколей
- Роль драйвера светодиодной лампы
- Особенности монтажной платы
- Нюансы устройства LED-элементов
- Специфика работы радиатора
- Несколько слов про оптику
Частые причины неисправностей
Предварительная диагностика устройства
Как разобрать светодиодный модуль?
- Способ #1 — откручивание
- Способ #2 — нагревание феном
Самостоятельная замена светодиодов
Решение проблем с драйвером
Выводы и полезное видео по теме

Устройство диодного прибора

Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.

Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:

цоколь;
драйвер;
монтажная плата;
светодиоды;
радиатор;
оптические элементы.

Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.

Назначение и разновидности цоколей

В LED-приборах изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.

В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.

В таблице представлены наиболее распространенные виды цоколей, имеющиеся у светодиодных модулей. Численно-буквенная аббревиатура описывает тип элемента, размер и номинальное предназначение

Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.

Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.

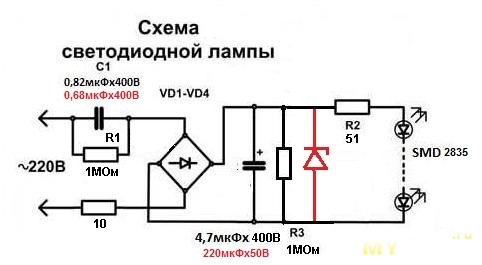

Роль драйвера светодиодной лампы

Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.

Драйвер обладает высоким уровнем КПД и легко функционирует в температурном диапазоне от -40 до +70 градусов. Но несмотря на свои хорошие физические характеристики, является одним из наиболее уязвимых элементов LED-изделия

Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы .

Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.

Особенности монтажной платы

Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.

На некоторых монтажных платах для удобства места для светодиодов пронумерованы. Это помогает при разборке и ремонте не перепутать последовательность размещения

Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.

Нюансы устройства LED-элементов

Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.

Когда на ламповой плате установлены диоды определенного вида, заменять их можно только на точно такие же. Если аналога под рукой нет, придется перепаять все чипы, чтобы они были одинаковыми

Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.

Специфика работы радиатора

Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.

Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.

Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.

Поэтому лучше изначально покупать из лучших материалов. Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.

Радиаторы, вмонтированные в корпус лампы, могут быть спиральными, сплошными, пластинчатыми и т.д. Их толщина напрямую зависит от того, какой мощности диоды применяются в осветительном устройстве

Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.

Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.

Несколько слов про оптику

Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.

Главный плюс рассеивателя в том, что он абсолютно безопасен. Для сравнения, стеклянная колба при перегорании лампы может треснуть, разбиться и травмировать находящихся в комнате людей

В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов. В этих элементах поломок не наблюдается, и под ремонт они не подпадают.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем.

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно. Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности.

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды.

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

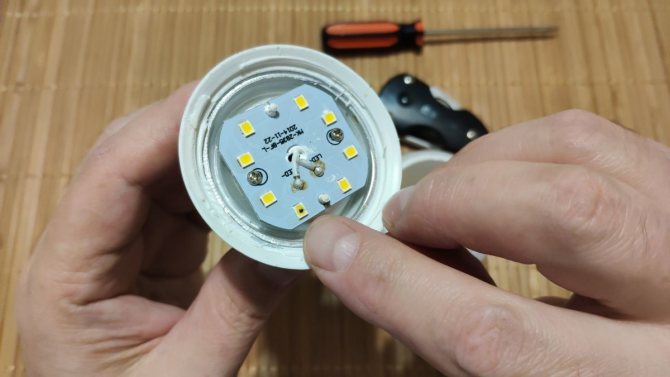

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Им удастся аккуратно поддеть край платы и осторожно снять ее целиком.

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие различных типов лампочек. Рекомендуем вам ознакомиться с ними.

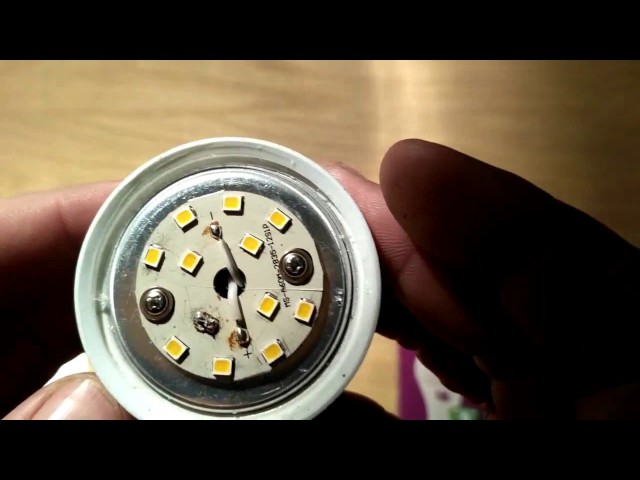

Самостоятельная замена светодиодов

Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.

Визуально распознать сгоревшие LED-элементы не составляет никакого труда. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и подпалины

В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный. Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.

Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.

Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.

На плате всегда указаны такие данные, как тип и размер используемого светодиода. Очень важно заменить неисправные модули на аналогичные, чтобы дальше лампа работала так же корректно, как и до ремонта

В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.

На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.

Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.

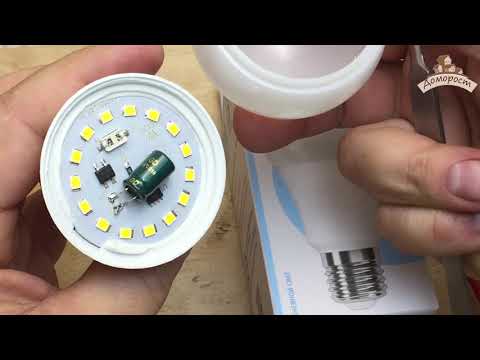

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

2020-04/1585745834_remont-svetodiodnyh-lamp.mp4

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.

А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Вы умеете самостоятельно чинить светодиодные лампы и можете дополнить изложенный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фото — многие новички, не имеющие опыта ремонта светотехнической продукции будут вам благодарны.

Ремонт светодиодных и ксеноновых фар своими руками

Форма поиска

Поиск

Вы здесь

Главная → Фары → Ремонт светодиодных и ксеноновых фар

Работа светодиодных фар основана на принципе электролюминесценции, преобразовании тока, проходящего через специальные полупроводники (диоды), в яркое свечение. Общий световой поток формируется в линзе и поступает на экран, который определяет его границы. Характерными особенностями в пользу светодиодных фар являются компактные габариты, быстрое время срабатывания, низкое энергопотребление и большой ресурс службы.

Виды светодиодных фар

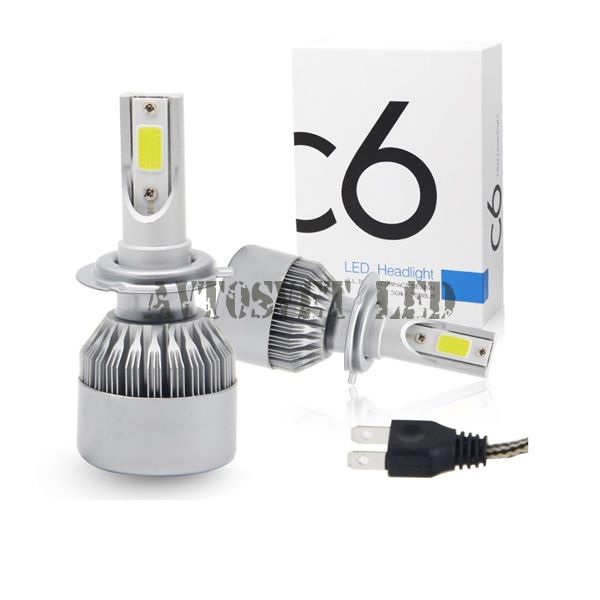

Сегодня на автомобили устанавливаются различные типы светодиодных ламп:

Обычные бестрансформаторные фары, в которых в качестве выпрямителя используется стандартный диодный мост и конденсаторы.

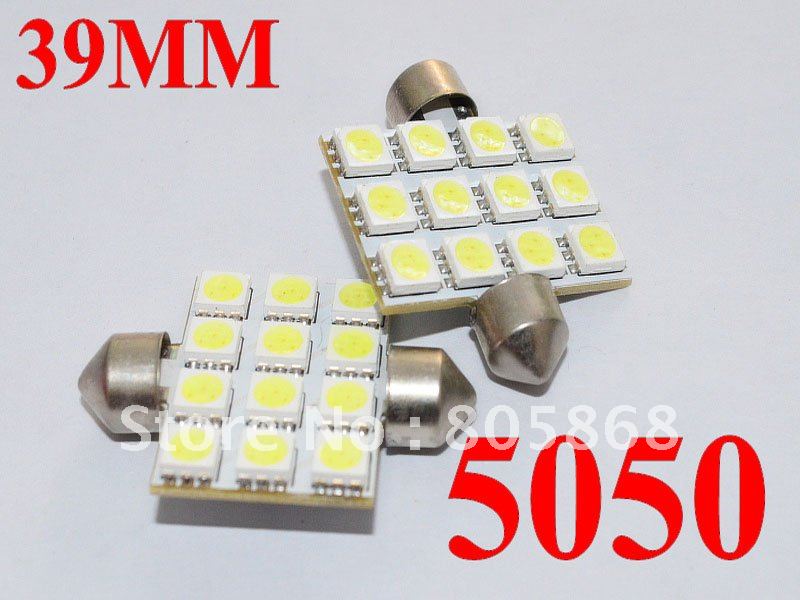

LED-элементные лампы мощностью в несколько ватт.
Мощные светодиодные LED-прожектора в несколько десятков ватт.

Светодиодные лампы могут работать в самых тяжёлых условиях. Отсутствие нити накаливания обеспечивает длительную эксплуатацию в любых климатических и погодных условиях. Низкая температура нагрева позволяет создавать высокопрочные конструкции. Освещение, приравниваемое к естественному свету, формирует максимально комфортные условия для управления автомобилем.

Стандартные светодиодные фары представляют собой обычный цоколь с набором (блоком) белых светодиодов, которых может быть от нескольких десятков до нескольких сотен. Такие устройства являются самыми простыми и дешёвыми. Самым массовым поставщиком обычных светодиодных ламп сегодня является Китай. Если у вас на автомобиле установлены такие фары и одна из них вышла из строя, не торопитесь её выбрасывать. Несложный ремонт светодиодных фар можно выполнить самостоятельно и сэкономить при этом не один десяток долларов.

Преимущества

Диоды расходуют в 3 раза меньше электроэнергии по сравнению с обычными лампами.
Более высокая яркость и мощность светового потока.
Отсутствие нити накаливания или иных нагреваемых элементов обеспечивает минимальный уровень тепловыделения.
При температурных перепадах стёкла фар не лопаются, так отсутствует их нагрев.
Практически неограниченный срок эксплуатации, при условии соблюдения технологии изготовления.

Ремонт светодиодных фар

Перед началом ремонта светодиодной лампы, необходимо её разобрать и определить, какой элемент вышел из строя. Условно данное устройство можно разделить на две конструктивно независимые части: блок питания и LED-излучатели. Светодиоды получают питание от стабилизатора тока — электронного трансформатора. Ниже рассмотрим, как выполнить ремонт диодных фар своими руками.

Ремонт блока питания. В первую очередь отказ фары может быть вызван неисправностью электронного блока. Поэтому сначала необходимо проверить его работоспособность. Как правило, стабилизатор должен выдавать напряжение 5—20В силой тока в 0,1А. Эти параметры обеспечивает балластный трансформатор, в качестве которого используется конденсатор на 1мкф с запасом по напряжению 400В. Если производитель для экономии установил конденсатор, рассчитанный на меньшее напряжение, то он быстро выйдет из строя. Покупка нового конденсатора обойдётся всего в 10 центов. Поэтому его проще всего заменить, чем отремонтировать.
Ремонт диодов. Второй причиной выхода из строя светодиодных фар является неисправность самих светодиодов. Для проверки работоспособности нам понадобится обычная девятивольтовая батарейка и резистор на 1кОм. Поочерёдно подавая питание на каждый элемент, ищем вышедший из строя диод. Обнаружив неисправный светодиод, замыкаем его выводы. В устройствах данного типа, как правило, диоды соединены цепочкой. Замкнув, таким образом, один LED-элемент, мы обеспечим работу остальных. При этом они станут светить ярче.

После ремонта светодиодной фары производим её сборку в обратной последовательности. Лампу сначала собираем в корпус, а затем закручиваем в патрон.

Особенности ксеноновой оптики

Работа ксеноновых фар основана на принципе свечения специального газа, вызванного дуговым разрядом. В кварцевой колбе, заполненной ксеноном с добавлением солей металлов, смонтированы электроды. В результате разряда газовая смесь начинает светиться. При этом световой поток максимально приближен к спектру излучения солнечного света.

За и против

Преимущества:

Световой поток ксенона имеет более высокую частоту, он быстрее рассеивается и меньше слепит водителя.
В плохую погоду (дождь, туман) обеспечивается обзорность в 1,5—2 раза выше по сравнению с другими фарами за счёт большего пучка цвета.
Яркость свечения ксеноновой фары в 2 разу выше, чем у аналогичной галогеновой оптики.
Срок службы больше в 7—8 раз. Профессионально установленные ксеноновые фары могут прослужить не менее 3 лет. При этом галогенки хватает на 6—8 месяцев.
Отсутствие нити накаливания обеспечивает ксеноновым фарам высокую виброустойчивость.
На установку ксеноновой оптики, при определённых навыках, потребуется от 40 минут до 2—3 часов в зависимости от конкретной модели автомобиля.

Недостатки:

Основным недостатком ксеноновой оптики является высокая стоимость. Если сравнивать её с галогенными фарами, то ксенон обойдётся в 8-15 раз дороже.
Для разогрева ксеноновой лампы необходимо несколько секунд. Поэтому быстро «поморгать» с помощью ксенона не удастся.
Ксеноновые фары не регулируются. Если вы решили галогенную лампу заменить ксеноновой, то придётся менять фару целиком.
В процессе эксплуатации спектр свечения ксенона смещается в сторону синего оттенка. Поэтому если заменить только лампу на одной фаре, световой поток этой фары будет бело-жёлтым, а другой, синеватым. Специалисты рекомендуют в таком случае заменять лампочки парами.

Ремонт ксеноновых фар

Одной из особенностей ремонта ксеноновых ламп является наличие специального блока управления. Он обеспечивает первоначальную подачу импульсного напряжения 25 000 вольт для «розжига», а затем поддерживает постоянное напряжение 35—80 вольт с частотой 300 Гц. Ксеноновая фара может не работать по двум причинам, вышел из строя блок или перегорела сама лампа.

Чтобы выполнить ремонт ксеноновых фар оптики необходимо выполнить следующие операции:

Аккуратно вынуть из блока лампу и внимательно отсоединить провода питания.
Осмотреть лампу на предмет дефектов и повреждений.
Взять новую исправную лампу и подсоединить к блоку розжига.
Если лампа не горит, значит, неисправен блок управления.
Соответственно, если лампа загорелась, нужно просто заменить несправную лампу.

Прикасаться к ксеноновой лампе голыми руками не рекомендуется. Кварцевое стекло очень хрупкое и плюс к этому жирные пятна меняют спектр свечения. Поэтому ксеноновые лампы необходимо снимать и устанавливать в перчатках.

Конструктивно блок розжига выполнен на базе специальной микросхемы, которая запаяна в герметичный металлический корпус. Отремонтировать такое устройство не удастся, его просто заменяют новым.

Сегодня производится несколько поколений блоков управления для ксеноновой оптики. Наиболее надёжными считаются устройства четвёртого поколения. Поэтому при выборе ксеноновой фары старайтесь покупать именно эти устройства. Также следует обратить внимание и на то, что в некоторых моделях ксеноновой оптики конструкцией не предусмотрена замена блока розжига. В таком случае придётся полностью менять блок-фару.

Ремонт светодиодов задних фонарей | Замена заднего светодиода

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim. com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

Общий индекс сложности: 4 /10
Если у вас нет инструментов, вы платите $ 85 , чтобы получить их за эту работу
, если у вас нет опыта, который вы тратите 3 часа , чтобы выполнить эту работу
БЕЗОПАСНОСТЬ: РИСКИ, СВЯЗАННЫЕ С ПАЯЛОМ: ОЖОГИ, ПАРЫ ЦИАНИДА.

ПЕРЕД НАЧАЛОМ

Предполагается, что срок службы светодиодов составляет около 50 000 часов, что соответствует сроку службы автомобиля. Причина, по которой дизайнеры выбрали это решение, выводит творческий потенциал на новый уровень.

Светодиоды не заменяемые и бывало, что в реальной жизни они не прослужили более 3-х лет. Остальные лампы накаливания в этом же заднем фонаре остались рабочими!

Светодиоды используются только для габаритных огней, и их замена требует замены всего заднего фонаря, что является абсурдным и дорогостоящим решением. Итак, вот альтернатива.

Эти работы были выполнены на Peugeot 208, но метод остается применимым для любого автомобиля из-за схожести электрики задних фонарей.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.
Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

Детальное изображение ремонта светодиодов задних фонарей

1- Аккуратно извлеките узел патрона лампы. Для полного снятия потребуется отсоединить провода светодиода.

2- Установлено, что светодиоды встроены в пластик. Дальнейший демонтаж кажется невозможным.

3- Все слои заднего фонаря сварены вместе, доступ к светодиодам невозможен, если не разрезать и не разделить линзу и основной корпус.

4- Нарезка линзы требует часов работы, а светодиоды трудно найти на рынке, поэтому лучше использовать лампы накаливания, доступные повсюду за 1,5 доллара!

5- В месте, где свет будет распространяться в акриловом рассеивателе, будет просверлено отверстие нужного диаметра, чтобы воссоздать эффект, аналогичный светодиодам.

6- Расположение отверстия должно позволять полностью вставить лампу в корпус. Попробуйте его на машине, чтобы убедиться, что он не мешает сиденью заднего фонаря.

7- Обрежьте провода, которые использовались для питания светодиодов.

8- Просверлите еще одно отверстие между отсеком для лампы и местом для установки новой лампы.

9- Пропустите провода через это отверстие.

10- Припаяйте их к лампочке.

11- Убедитесь, что лампочка и провода надежно припаяны.

12- Заклейте один разъем лентой и наденьте термоусадочную втулку на основание лампы.

13- Усадить термопистолетом или феном.

14- Теперь ваша лампочка готова взять на себя новую миссию.

15- Временно установите его в отверстие без дополнительной фиксации.

16- Подсоедините его провода к месту подключения светодиодов и установите на место патрон лампы.

17- Подойди к машине и попробуй эффект. Оно работает! В этом случае когти льва снова появляются в этом заднем фонаре Peugeot. Однако интенсивность света слабая из-за отсутствия отражателя в том месте, где была установлена новая лампа.

18- Найдите любого производителя высокотемпературных силиконовых прокладок.

19- Хорошо загерметизируйте отверстия. Повторите все шаги на втором заднем фонаре.

Модификация патрона лампы заднего фонаря для установки двойной лампы

20- Теперь измените существующий стоп-сигнал, чтобы приспособить двойную стоп-сигнал/боковую лампу вместо существующей стоп-сигнала.

21- Припаяйте два провода к клеммам лампы.

22- Разрезать существующую клемму +. ..

.

23- …и выньте его плоскогубцами с длинными губками.

24- Теперь вы можете установить новую лампочку.

25- Припаяйте его к основанию и припаяйте провода к тормозным и боковым сигналам.

Окончательный результат — задний фонарь, преобразованный из светодиода в лампу

Этот ремонт стоил менее 2 долларов против более 240 долларов на замену обоих задних фонарей на новые!

26- Теперь яркость бокового света идеальна, а когти горят благодаря первой лампочке.

27- Нажатие на тормоз увеличит интенсивность света.

Индианаполис Фары и задние фонари

Ремонт фар и задних фонарей

Когда владельцам транспортных средств требуется ремонт фар и задних фонарей в Индианаполисе, они выбирают ASG Automotive в качестве предпочтительного авторемонтного центра. Наша команда высококвалифицированных автомехаников ценит наших клиентов и стремится стать их ведущей авторемонтной мастерской на долгие годы. Наша команда обладает знаниями, инструментами и опытом для устранения большинства неисправностей автомобилей, серьезных или незначительных, практически для всех марок и моделей европейских, отечественных и азиатских автомобилей.

Ремонт фар и задних фонарей не должен вызывать беспокойства. Однако наши опытные автомеханики в ASG Automotive знают, что это может быть стрессом для наших клиентов. На наших современных объектах мы работаем усердно, поэтому ваше время с нами не беспокоит. Вы будете знать, что вы и ваши пассажиры видны, а также в целости и сохранности на ярко освещенных улицах благодаря правильно работающим фарам и задним фонарям.

Почему мы так выделяемся среди других автомастерских в Индианаполисе? Вот лишь несколько причин, по которым водители Индианаполиса выбирают нас для ремонта своих фар и задних фонарей:

ASG Automotive предлагает услуги трансфера и аренды через Enterprise.
В компании ASG работает команда автомехаников, имеющих сертификаты ASE, Bosch и многолетний опыт работы.
Современное оборудование, оборудование и инструменты.
Гарантия на ремонт 4 года/48 000 миль.

Наши клиенты пришли к выводу, что они получат звездный ремонт автомобиля и обслуживание клиентов от команды в ASG Automotive. Вы можете положиться на наших опытных автомехаников, которые сделают работу правильно с первого раза, а наша гарантия на 4 года / 48 000 миль является свидетельством надежности и качества нашего авторемонта. Чтобы записаться на ремонт фар и задних фонарей, позвоните нам по телефону 317-826-29.06. ASG Automotive находится по адресу 5841 Thunderbird Road, Suite 3 Indianapolis, IN 46236.

Ремонт задних фонарей и фар — если замена невозможна

Во время вождения больше всего повреждаются фары и задние фонари вашего автомобиля. Галька, песок и дорожный мусор могут уменьшить прозрачность их защитных чехлов, причем больше всего страдают противотуманные фары. И это не говоря о мелких авариях и невнимательности при парковке, которые являются частыми причинами поломки фар.

Еще одна причина обратиться к автомеханику – это налет на фарах, вызванный химическими реагентами. Чтобы не усугубить ситуацию, сняв ее самостоятельно, доверьте ремонт фар, противотуманных фар или задних фонарей специалистам ASG Automotive. Наши автомеханики способны устранить практически любые повреждения, от царапин до проблем с проводкой. Мы оперативно исправим их, а вы будете в курсе на протяжении всего процесса.

Ремонт фар и задних фонарей рядом со мной

ASG Automotive — ваш выбор в Индианаполисе. Мы можем восстановить ваши фары до заводских стандартов или заменить их на бюджетную альтернативу.

Механики ASG Automotive имеют большой опыт в:

Полная диагностика
Быстрая замена лампочек в фарах и задних фонарях
Регулировка фар
Ремонт фар и задних фонарей
Ремонт фар и задних фонарей
Устранение запотевания1 Ремонт пластикового корпуса
Профессиональная полировка

У нас есть доступ к тысячам фар от разных производителей.
