Рессорная подвеска: принцип работы и виды

Рессорная подвеска – одна из разновидностей подвески автомобиля. В качестве основных упругих элементов используются рессоры –металлические листы различной длинны, уложенные в несколько рядов и скрепленные при помощи специальных хомутов, стремянок. Рессора (от фр. resort – пружина), как правило, имеет форму половинки эллипса.

Назначение

На некоторых моделях автомобилей устанавливается подвеска рессорного типа, чаще всего это грузовые автомобили, или серьезные машины для эксплуатации вне дорог, которая предназначена для решения следующих задач:

• Повышение плавности движения
• Обеспечение преодоления сложных участков дороги
• Снижение нагрузки на трансмиссию
• Увеличение грузоподъёмности, по сравнению с другими типами подвески

Конструкция рессорной подвески обеспечивает:

• Гашение колебаний обеспечивают амортизаторы, они нужны для обеспечения постоянного сцепление шин с дорожным полотном, уменьшая продольное раскачивание автомобиля .
• Соединение кузова с подвеской. Достигается благодаря использованию системы рычагов, связывающую ходовую часть и раму или кузов автомобиля.

Концы рессоры крепятся к кузову при помощи специальной серьги (стальная качающаяся скоба), или шарнирного соединения. Благодаря такому типу соединения листовая рессора надежно фиксируется по отношению к кузову автомобиля и, одновременно, может перемещаться в продольном направлении.
К средней части рессоры крепится мост, чаще всего задний, для этого используются детали под названием стремянки.

Сфера применения

В современных легковых авто рессорная подвеска почти не встречается. Чаще ее можно увидеть у техники с большой грузоподъемностью – грузовых транспортных средств, трейлеров и т. п.

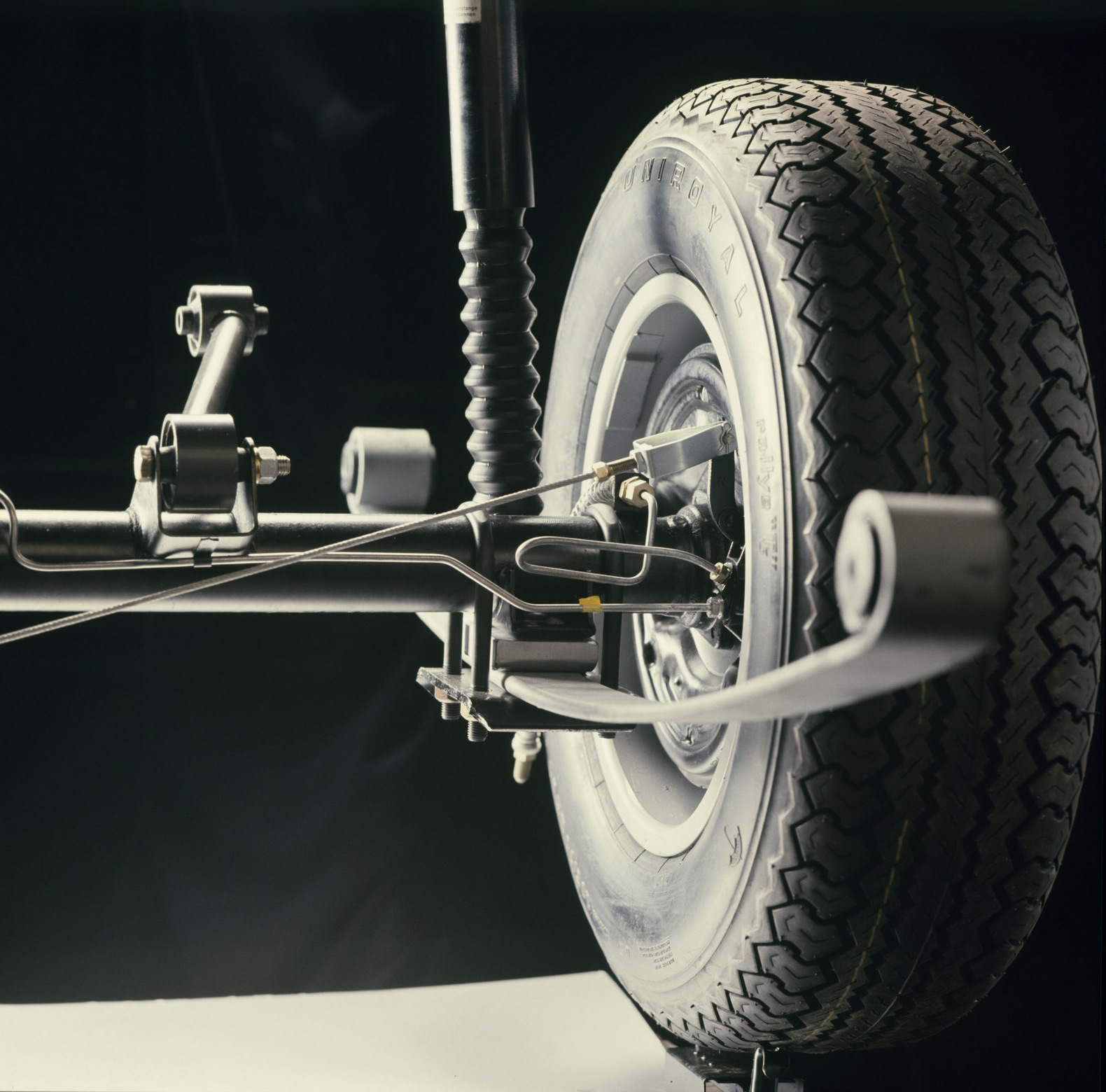

Некоторые производители современных авто используют однолистовые рессоры, работающие в паре с амортизатором и позволяющие снижать интенсивность колебаний кузова во время движения транспортного средства.

У данного типа подвески уровень комфортности во время езды существенно ниже по сравнению с другими типами подвесками. Кроме того, из-за конструктивных особенностей подвески ограничивается ход рулевой рейки (основной элемент системы рулевого управления), что снижает точность и четкость управления автомобилем.

Разновидности используемых рессор

Для современных авто серийного производства используются следующие типы упругих элементов рессорной подвески:

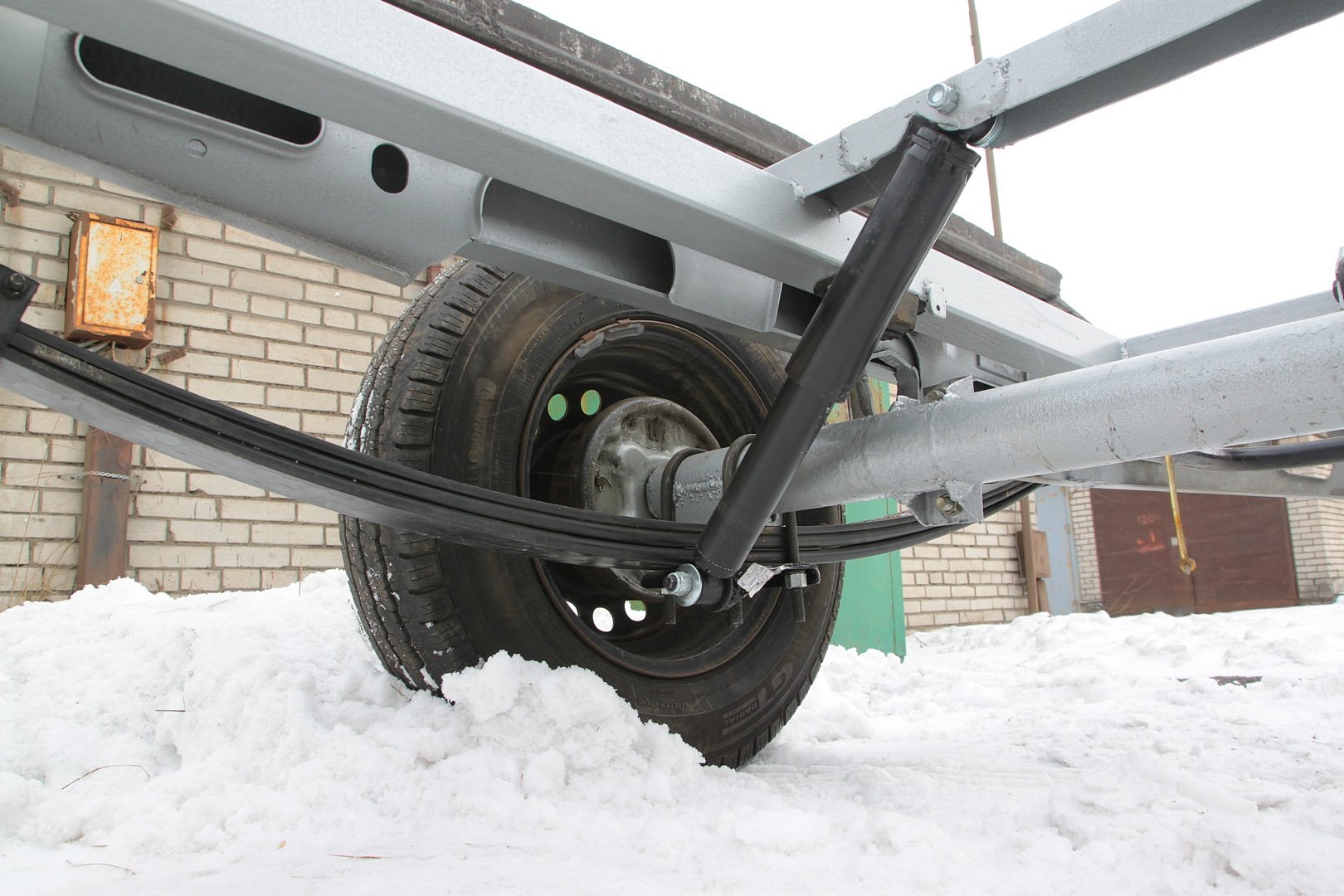

Много листовые, одно листовые и совмещенные, состоящие из нескольких блоков ,они чаще всего применяются на грузовиках, пока нет нагрузки работает только один блок рессор.

Также встречается торсионный тип, который представляет собой упругий стальной стержень, работающий на скручивание.

Для изготовления рессор применяется специальная конструкционная листовая сталь следующих марок:

• 50ХГА;
• 50 ХГФА;
• 55С2А;
• 65СГВА;
• 70.

Использование вышеперечисленных марок стали повышает механическую износостойкость готовых изделий.

Преимущества и недостатки

К плюсам использования рессор в подвеске автомобиля можно отнести:

• Простоту изготовления деталей
• Низкую стоимость листов
• Высокую надежность, которая обеспечивается толстым слоем металла
• Доступность использования на дорогах с разным качеством поверхности

Из недостатков выделяют следующие:

• Большой вес системы
• Необходимость постоянного ухода, частого обслуживанияи переборки

Как продлить эксплуатационный ресурс

Чтобы рессорная подвеска эффективно работала в течение длительного времени, необходимо обеспечить правильную эксплуатацию автомобиля и уделять внимание вопросам технического обслуживания. Периодические осмотры состояния рессор и своевременные чистки предотвратят преждевременный износ листов.

В процессе повседневной эксплуатации автомобиля желательно выбирать ровные асфальтированные дороги с качественным покрытием. А при перевозке грузов не следует превышать допустимый тоннаж.

На износ рессор также влияет качество управления автомобилем. Не следует допускать резких разгонов и торможения, рванного темпа езды. При появлении скрипа в нижней части кузова рекомендуется проверить наличие смазки в соприкасающихся поверхностях, а также подтянутьстремянки.

Правильная эксплуатация автомобилей с рессорной подвеской – гарантия длительной, безупречной службы как рессор, так и самого ТС.

Рессорная подвеска, рессора, балансирная подвеска



Какое назначение подвески автомобиля, как она подразделяется?

Подвеска автомобиля – совокупность устройств, обеспечивающих упругую связь между несущей системой и мостами или колесами автомобиля, уменьшение динамических нагрузок на несущую систему и затухание их колебаний, а также регулирование положения кузова автомобиля во время движения.

Подвески по виду упругого элемента подразделяются на рессорные, пружинные, торсионные, пневматические и гидропневматические. Наибольшее распространение на грузовых автомобилях получили подвески на полуэллиптических рессорах.

Как устроена рессорная подвеска?

Рессорная подвеска на полуэллиптических рессорах (рис.157, а) состоит из рессоры, набранной из отдельных стальных упругих листов 5 разной длины, но одинаковой ширины. Самый длинный лист называется коренным. Под ним находится подкоренной лист, который несколько короче коренного и т. д. На переднем конце рессоры автомобиля ЗИЛ-130 на подкладке 1 двумя болтами и стремянками 6 крепится съемное ушко 2, в которое устанавливается втулка 19. Ушко шарнирно соединено со стальным пальцем 3, вокруг которого рессора поворачивается при прогибе. Палец фиксируется в кронштейне 4 двумя болтами, проходящими через полуцилиндрические выточки. При сборке листы рессор смазываются графитной смазкой и центрируются выдавками в листах и фиксаторами (автомобили ЗИЛ и КамАЗ) или центрирующим болтом, проходящим сквозь отверстия, просверленные в каждом листе (автомобили ГАЗ).

По бокам листы охвачены хомутиками 7, предотвращающими их сдвиг в поперечном направлении. На заднем конце коренного листа смонтирована накладка 13, в которую упирается сухарь 12. Он может качаться на оси 16, концы которой заходят в отверстия двух боковых вкладышей 17, закрепленных в кронштейне 11 стяжным болтом 18. При колебаниях рессоры ее длина изменяется и сухарь 12 перекатывается по накладке 13.

Рис.157. Рессора:
а – передняя ЗИЛ-130; б – передняя ГАЗ-5ЗА; в – задняя автомобиля ЗИЛ-130.

Собранная рессора средней своей частью стремянками 15 крепится к балке 14 переднего моста. Для этого на ней выполняется специальная площадка с отверстиями для стремянок. На накладке верхнего листа стремянками закреплен резиновый буфер 8, предотвращающий удар рессоры о раму при сильных ее прогибах. Дополнительный буфер 9 крепится к лонжерону рамы и ограничивает прогиб рессоры. Вместе с рессорой к балке переднего моста монтируется гидравлический амортизатор 10, который вторым концом крепится к лонжерону рамы автомобиля.

Как устроена задняя рессора автомобиля ЗИЛ-130?

Задняя рессора 20 автомобиля ЗИЛ-130 (рис.157, в) устроена так же, как и передняя. Однако на ней устанавливается еще дополнительная рессора 22, концы которой могут опираться на кронштейны 21, прикрепленные к раме. Если автомобиль без груза, толчки воспринимает только основная рессора, а когда с грузом, основная рессора прогибается и в работу включается дополнительная рессора.

Как устроены рессоры автомобиля ГА3-53А?

Рессоры автомобиля ГАЗ-53А имеют такое же устройство, как и на ЗИЛ-130, однако крепление их с рамой автомобиля осуществляется при помощи резиновых подушек 23 (рис.157, б). Поэтому в рессоре имеется два коренных листа 24 с разогнутыми концами, на которые одевают две металлические накладки, а на них сверху и снизу устанавливают резиновые подушки и закрепляют их в кронштейнах 25 крышками 26. В передний кронштейн также монтируют резиновую упорную подушку 27, воспринимающую осевые нагрузки.

При прогибе рессоры она удлиняется за счет перемещения заднего конца в подушках. Листы стягиваются центровым болтом.

В чем особенности подвески заднего моста на автомобиле ГА3-24 «Волга»?

Задний мост автомобиля ГАЗ-24 «Волга» крепится к кузову с помощью двух полуэллиптических рессор, работающих совместно с двумя телескопическими гидравлическими амортизаторами двустороннего действия (рис.158). Коренные листы рессор по концам имеют загнутые ушки, которыми рессора соединяется с кузовом. Передний конец рессоры 2 шарнирно соединен с кронштейном 1 пальцем 9, установленным в резиновой обойме 8. Задний конец рессоры своим ушком соединяется с серьгой 7 с помощью пальцев с резиновыми втулками, а серьги вторыми концами крепятся к балке кузова также с помощью пальцев с резиновыми втулками.

Рис.158. Подвеска заднего моста автомобиля ГАЗ-24 «Волга».

Следовательно, осевое смещение рессоры при прогибе осуществляется качанием серьг 7 на опорных пальцах.

Средняя часть рессоры стремянками 6 крепится к балке 5 заднего моста. Сверху на балке смонтирован резиновый буфер 4, ограничивающий ход подвески при сильных прогибах рессоры, снизу – подкладка для крепления амортизатора 3. Верхний конец амортизатора соединен с полом кузова автомобиля.

Какая подвеска применяется на трехосных автомобилях, как она устроена и работает?

На трехосных автомобилях КамАЗ-5320, ЗИЛ-133 и других для подвески двух задних ведущих мостов применяется балансирная подвеска (рис.159). В устройство такой подвески входит ось 8, жестко соединенная с рамой. На концах оси на скользящих подшипниках установлены ступицы 7, к которым с помощью стремянок 3 крепится перевернутая листовая полуэллиптическая рессора 2, опирающаяся своими концами на кронштейны 4, приваренные к балкам среднего и заднего ведущих мостов. Ведущие мосты соединяются с кронштейнами рамы штангами 6, воспринимающими реактивный момент от мостов и передающими на раму толкающие и тормозные усилия.

Головки реактивных штанг соединяются с кронштейнами шаровыми пальцами с вкладышами. При такой подвеске оба задних ведущих моста образуют общую тележку, которая может качаться вместе с рессорами около оси и, кроме того, вследствие прогиба рессоры каждый мост имеет независимые перемещения, что, обеспечивает хорошую приспособляемость колес к неровностям дороги.

Рис.159. Балансирная подвеска.

Что является упругим элементом в торсионной подвеске?

В торсионной подвеске упругим элементом является, стальной стержень, работающий на скручивание. Он с помощью рычагов соединяется с поворотной цапфой колеса. Пружинная подвеска рассмотрена при описании переднего моста автомобиля ГАЗ-24 «Волга».

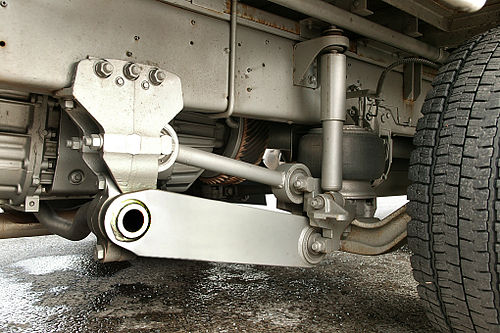

Где применяется пневматическая подвеска, как она устроена?

Пневматическая подвеска применяется на автобусах, так как она позволяет поддерживать высоту подножек для входа и выхода пассажиров на заданном уровне независимо от количества людей в кузове автобуса. Такая подвеска в качестве упругих элементов имеет баллоны, заполненные сжатым воздухом, поступающим от компрессора. Регуляторы левых и правых баллонов, укрепленные на раме и соединенные с кронштейнами рычагами, поддерживают постоянным расстояние от уровня пола кузова до дороги. При увеличении нагрузки регуляторы обеспечивают поступление сжатого воздуха в баллоны до тех пор, пока не восстановится заданный уровень пола кузова. Если нагрузка на автобус уменьшится, то часть воздуха из баллонов выходит в атмосферу. Такая подвеска применяется на автобусе ЛиАЗ-677.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Ходовая часть и дополнительное оборудование автомобиля»

автомобиль, балансирная, мост, подвеска, рессора, рессорная

Смотрите также:

Секреты подвески автомобиля

Одним из основных элементов автомобиля является его подвеска. Она является связующим звеном между кузовом или рамой автомобиля и дорогой. За время развития автомобильной промышленности подвеска претерпела множество конструктивных изменений, направленных на улучшение управляемости машиной и комфорта для пассажиров. Сегодня мы расскажем о существующих видах подвесок, и о том, какие функции они выполняют.

История изобретения подвески

Первым автомобилям «повезло», что у них были предшественники в виде карет. Именно на этих повозках, движущей силой которых были лошади, а затем – паровые двигатели, инженеры совершенствовали конструкции, которые через много лет «перекочевали» на машины. Уже на первых автомобилях появилась рессорная подвеска, которая выполняла несколько довольно важных функций. Во-первых, она связывала кузов машины с дорогой. Во-вторых, подвеска обеспечивала передачу через колеса сил от дороги на несущую систему. И, наконец, в-третьих, она отвечает за плавность движения автомобиля, а также регулирует необходимое перемещение колес относительно кузова машины.

Ford Model T Landaulet ’1909. Каретообразный автомобиль

Подвески, которые были «унаследованы» от карет, имели рессорное строение и относились к классу зависимых – то есть, оба колеса на одной оси имели жесткую связку между собой, что отражалось на плавности движения не самым лучшим образом. Затем из конструкции подвесок инженеры начали изымать рессоры, и добавлять рычаги. Но сама конструкция при этом оставалась зависимой. Впрочем, рычажная подвеска уже отличалась более прогрессивными характеристиками, что не преминуло сказаться на плавности хода автомобилей. Настоящий комфорт водители почувствовали, когда автомобильные конструкторы изобрели независимую подвеску, в которой оба колеса одной оси не были жестко связаны между собой. Вершиной эволюции подвесок стала так называемая активная конструкция, при которой водитель или бортовой компьютер автомобиля может изменять параметры подвески в зависимости от скорости движения автомобиля и качества дорожного покрытия.

Устройство и основные параметры подвесок

Подвеска представляет собой сложную конструкцию, в которой выделяют три группы деталей. Первая группа – упругие элементы, воспринимающие и передающие адекватные силы реакции дорожного покрытия, которые возникают, когда колеса машины наезжают на разного рода препятствия. Вторая группа – направляюще элементы, передающие боковые и продольные силы и их моменты, а также определяют характер перемещения колес и их связи друг с другом и с рамой или кузовом. Третья группа – амортизаторы, детали подвески, отвечающие за поглощение колебаний, которые через колеса передаются от неровностей дорожного полотна на элементы подвески. Нередко в различных типах подвески (например, рессорной), один элемент может выполнять функции как первой, так и второй группы, а иногда даже всех трех групп сразу.

Схема подвески автомобиля

Чтобы оптимально настроить подвеску для определенного типа дорожного покрытия (например, для российских дорог), инженеры используют несколько параметров.

Чтобы правильно выставить переднюю и заднюю подвески автомобиля необходимо знать параметры его колеи (поперечное расстояние между колесами одной оси) и колесной базы (продольное расстояние между передней и задней осей). Также важны знания центров поперечного (воображаемая точка, проходящая через центры колес в вертикальной плоскости, которая остается неподвижной при любом крене авто) и продольного (воображаемая точка, проходящая через центры колес, которая остается неподвижно при разгоне и торможении авто) кренов, оси кренов и их расположения по отношению к центру тяжести автомобиля. В случае с поперечным центром крена, чем ближе он к центру тяжести, тем меньше машина кренится в поворотах на скорости. В случае же с продольным центром крена, то чем ближе он к центру тяжести, тем меньше кузов машины наклоняется вперед или назад при торможении и разгоне соответственно. Помимо этих характеристик, на правильность настройки подвески влияют углы установки колес, а также значение подрессоренных и не подрессоренных масс.

Типы и виды подвесок

Все подвески по характеру работы их конструктивных элементов делятся на два типа – зависимые и независимые. О том, что они собой представляют, мы указывали выше.

Зависимые подвески, в свою очередь, делятся на четыре вида. Остановимся на каждом из них подробнее.

Первым видом зависимой автомобильной подвески стала подвеска на поперечных рессорах. Именно она была заимствована у карет. Конструкция этой подвески проста: неразрезная балка моста, над которой крепится полуэллиптической формы поперечная рессора. Когда в конструкцию подвески добавили редуктор, она приобрела форму буквы Л. Чтобы сделать рессоры менее податливыми, инженера внесли в конструкцию подвески такие элементы как продольные реактивные тяги.

Ford Model T Runabout ’1912

Такую подвеску имели самые первые автомобили, например Ford T. К достоинствам подвески на поперечных рессорах можно отнести дешевизну производства (и, как следствие, ремонта и обслуживания) и простоту устройства. К недостаткам – особенности конструкции (увеличенная податливость при кренах в продольном направлении, при которых угол поворота моста мог резко измениться при наезде на препятствие), что сказывалось на управляемости автомобилем. Еще одним минусом такой подвески была ее недолговечность, особенно при использовании автомобиля на дорогах с плохим покрытием.

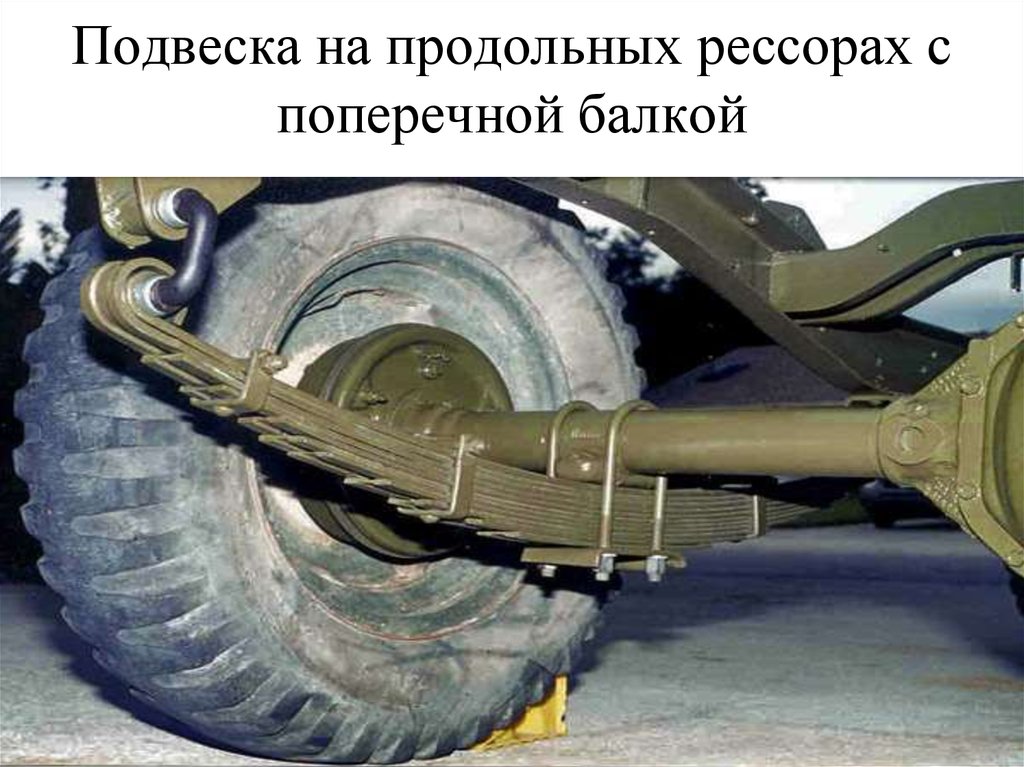

Вторым видом зависимой подвески стала конструкция на продольных рессорах. Устройство ее тоже не отличалось сложностью: пара продольных рессор, и на них подвешена балка моста. Причем, в зависимости от конструкции, балка моста могла находиться как над рессорами (характерно для легковых автомобилей), так и под ними (характерно для грузовых автомобилей).

Схема зависимой подвески на продольных рессорах

В силу своего устройства рессора на свою переднюю часть принимает боковые и продольные силы реакции от дорожного полотна, выступая, тем самым, своеобразным рычагом подвески. Рессора в этом виде подвески многолистовая, в ней различают коренные, подкоренные, внутренние листы. Коренный лист крепится своими концами к другим частям подвески. Сами рессоры, к слову, бывают разного строения: эллиптические, полуэллиптические, 3/4 –эллиптические, 1/4 –эллиптические, кантилеверные и балансирные. Подвеска с продольными рессорами ставилась и ставится на многие автомобили – Chevrolet, Chrysler, Volvo, Dodge и так далее. К достоинствам такой подвески относится ее простота (ее характеристики, в частности, способность принимать различные типы усилий, позволяют обойтись без многих деталей – реактивные тяги, рычаги и так далее), относительная дешевизна, возможность варьирования жесткости (путем подбора листов рессор различной длины и толщины). Кроме того, опять же из-за особенностей конструкции, такая подвеска отличается долговечностью, высокой грузоподъемностью и плавностью хода. К недостаткам подвески на продольных рессорах можно отнести слабое противодействие продольным и боковым силам при движении на высокой скорости, что приводит к ухудшению управляемости автомобилем.

Третий вид зависимой подвески – подвеска с направляемыми рычагами. В зависимости от количества рычагов, такие подвески бывают двух, трех, четырех и пятирычажные. Самая распространенная в настоящее время – пятирычажная зависимая подвеска с тягой Панара (поперечный рычаг). Устанавливается эта подвеска на множество современных легковых автомобилей, в числе которых – Fiat, Volvo, Kia, Hyundai. Рычаги такого вида подвески с одной стороны крепятся к раме или кузову автомобиля, а со второй – к балке моста. В конструкции таких подвесок присутствуют амортизаторы, которые гасят неровности дорожного покрытия.

Зависимая подвеска с направляющими рычагами.

Различают подвески с тягой Панара (бывают разрезными и сплошными), с механизмом Ватта (есть вертикальный рычаг, который компенсирует колебания от воздействия боковых и вертикальных сил) и механизмом Скотта-Рассела (есть длинный и короткий рычаги, которые соединены таким образом, что позволяют улучшить курсовую устойчивость машины). К плюсам такой подвески можно отнести надежность конструкции, плавность хода. К минусам – сложность конструкции, дороговизну обслуживания и ремонта.

Четвертый вид – подвеска «Де-Дион», являющаяся промежуточной между зависимыми и независимыми подвесками. Особенность конструкции этой подвески (наличие подпружиненной неразрезной балки, отсутствие, за исключением ступиц колес и самих колес, неподрессоренных масс) позволяет применять ее только на задних ведущих мостах автомобиля.

Схема подвески Де-дион

Устанавливалась такая подвеска на модели Alfa Romeo, Fiat, Mercedes-Benzб Smart. Плюс такой подвески – самая лучшая среди перечисленных выше плавность хода. Минус – дисбаланс при разгоне и торможении, высокая стоимость производства, ремонта и обслуживания.

(о независимых подвесках читайте во второй части материала)
