Ресурс датчика кислорода: Срок службы лямбда зонда

Срок службы лямбда зонда

Причины преждевременного выхода из строя лямбда зондов и способы их устранения.

Срок службы лямбда зондов при нормальных условиях эксплуатации составляет от 50 до 250 тысяч км пробега в зависимости от типа датчика.

Ниже перечислены наиболее распространённые причины их преждевременного выхода из строя.

Если выявлена ошибка в работе лямбда зонда, то необходимо провести его полный внешний осмотр и проверить его работу:

1. Проверьте целостность электроразъёма и проводов датчика.2. Внимательно осмотрите сам датчик на наличие вмятин, трещин и прочих механических повреждений.

3. Проверьте чистоту контактной группы электроразъёма, а также отсутствие на ней следов коррозии.

Типовые неисправности лямбда зондов, их причины и способы устранения

← Если двигатель работает нормально и топливо сгорает полностью, то на рабочем наконечнике датчика отсутствует налёт, а его поверхность имеет тусклый матовый тёмно-серый цвет.

Отравление чувствительного элемента датчика.

Если же вы наблюдаете на наконечнике датчика нижеуказанные изменения, значит, следует обратить внимание на необходимость проведения дополнительных ремонтных работ.

← Отравление антифризом. В случае загрязнения антифризом на наконечнике появляются зернистые отложения серого или зеленоватого цвета с белыми потёками: → Проверьте систему охлаждения двигателя и особенно прокладку головки цилиндров на протечки и провести ремонт. Лямбда зонд заменить.

← Отравление маслом. В случае избыточного потребления двигателем масла на наконечнике появляются отложения серого или черного цвета: → Проверьте двигатель на износ или утечку масла и произвести ремонт. Датчик заменить.

 ← Отравление сажей. В случае неправильной работы система зажигания и/или топливной системы на датчике появляется сажа темно коричневого или черного цвета. → Проверьте топливную систему, измерьте токсичность выхлопных газов. Датчик придётся заменить.

← Отравление этилированным бензином.

Одна-две заправки этилированным бензином приводят к появлению на датчике блестящих отложений тёмно серого цвета. → Заменить этилированный бензин на неэтилированный и заменить датчик.

← Отравление топливными присадками. Частое использование различных топливных присадок или недавно проведённый ремонт двигателя с использованием силиконовых герметиков приводит к образованию на датчике красных или белых отложений. → Прочистить топливную систему и двигатель. Заменить датчик.

Перегорание нагревательного элемента.

Если наконечник датчика выглядит вполне здоровым , его провода и электроразъём в порядке, то выход датчика из строя наступил в результате перегорания нагревательного элемента. Нагревательный элемент мог перегореть по следующим причинам:

1. Температурный шок в результате попадания воды на датчик из-за форсирования глубоких луж или мытья подкапотного пространства.2. Неисправная электропроводка.

3. Проблемы с катализатором.

→Внимание! В случае перегорания нагревательного элемента, следует проверить катализатор, поскольку при сохранении проблем с катализатором новый лямбда зонд снова выйдет из строя в течение недолгого времени.

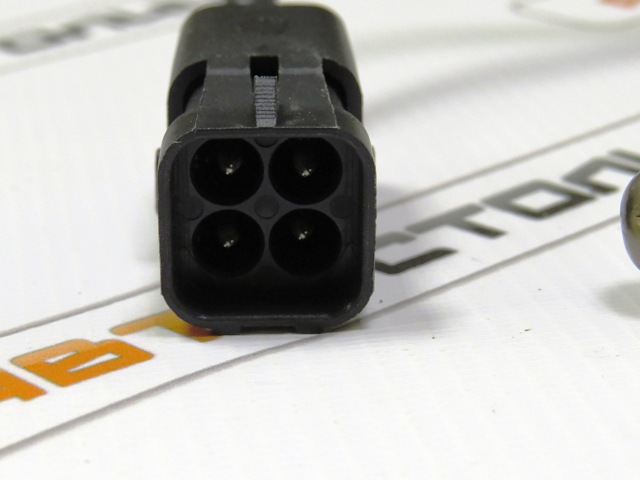

Коррозия контактной группы электроразъёма.

• Попадание воды внутрь электроразъёма (на контактную группу) из-за форсирования глубоких луж или мытья подкапотного пространства.→Старайтесь проезжать лужи в спокойном режиме, без брызг, особенно, если автомобиль имеет обычный дорожный просвет.

Механические повреждения датчика, кабеля датчика, электроразъёма.

• «Кривые» руки автомехаников, производящих демонтаж/монтаж датчика при проведении других работ или деталей, расположенных вблизи датчика. Повреждения происходят в результате падения датчика на твёрдую поверхность, падения чего-то твёрдого и тяжёлого (ключ, головка, деталь, болт и т.п.) на датчик или электроразъём.→ Тут уж вряд ли чем поможешь, но будьте бдительны!

• Неправильная укладка кабеля лямбда зонда после обратного монтажа. В результате этого происходит оплавление изоляции кабеля из-за его соприкосновения с горячими частями двигателя, либо, в случае со вторым датчиком, его обрыв при движении.

→ Проверяйте правильность укладки проводов после установки датчика.

Лямбда-зонд, его неисправности и способы проверки

Как работает датчик кислорода

Срок службы лямбда-зонда

Из-за чего выходит из строя лямбда-зонд

Признаки неисправности лямбда-зонда

Как проверить лямбда-зонд

Назначение лямбда-зонда (датчика кислорода) — передача информации о составе рабочей смеси с выпускного коллектора в ЭБУ. Качество сгорания топливно-воздушной смеси (ТВС) напрямую влияет на работу двигателя.

Корректная работа датчика кислорода помогает:

• Повысить производительность мотора благодаря определению близкого к идеалу пропорции впрыскиваемого топлива и воздуха.
• Уменьшить выработку вредных газов (CO, CH, NOx), выбрасываемых в атмосферу и наладить экономичную работу автомобиля за счет правильно подобранного состава рабочей смеси.

На современные автомобили с инжекторным двигателем ставят один или несколько катализаторов и два и более датчика кислорода. Где стоит лямбда-зонд? Зависит от вида авто. Распространены системы с двумя устройствами, которые расположены до и после катализатора. Таким образом определяется избыток кислорода в смеси до попадания газов в устройство. В автомобилях с одним зондом — установлен спереди, на выпускном коллекторе.

Как работает датчик кислорода

ЭБУ отмеряет количество подаваемого топлива с помощью форсунок, задавая объем на определенной момент. Зонд обеспечивает обратную связь, что позволяет точно определит пропорции бензина, дизеля или газа. ЭБУ запрашивает информацию один раз в 0.5 секунды на холостом ходу. На повышенных оборотах частота запросов пропорционально увеличивается. Анализируя данные, блок управления корректирует состав ТВС, делая её беднее или богаче. Поддержание оптимальной ТВС — назначение лямбда-зондов. Идеальным соотношением воздуха и топлива считается пропорции 14.7:1 (бензин), 15.5:1 (газ) и 14.6:1 (дизель).

Виды датчиков кислорода по устройству конструкции и принцип работы:

• Двухточечный, узкополосный (простой). Работает основываясь на измерении количества кислорода в выхлопных газах. Чем беднее ТВС, тем ниже напряжение, богаче — выше.
• Широкополосный. Генерирует сигнал более широкого диапазона для точной оценки пропорции в ТВС.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Из-за чего выходит из строя лямбда-зонд

• Механическое повреждение. Сильный удар в результате аварии, наезда на бордюр или езды по бездорожью отрицательно влияет на состояние зонда;
• Некорректная работа двигателя и неисправности системы зажигания приводят к перегреву кислородного датчика и поломке;
• Засорение системы. Основной причиной неисправности лямбда-зонда будут продукты сгорания некачественного топлива. Чем больше тяжелых металлов, тем скорее он забьется;
• Поломка в поршневой группе. Неисправные поршень, поршневой палец и шатун пропускают масло в выхлопную систему, которое забивает зонд;
• Попадание жидкости. Загрязнение любого вида сократит срок работы зонда;
• Замыкание в проводке;
• Слишком богатая или бедная топливно-воздушная смесь;
• Разгерметизация выпускной системы пропускает воздух и отработавшие газы, что выводит лямбда-зонд из строя;
• Пропуски зажигания;
• Присадки и «улучшайзеры» топлива;
• Естественный износ. В условиях некачественного топлива средний срок службы датчика составляет 40–70 тыс. км.

Выход из строя лямбда-зонда происходит постепенно. Последствия неисправного датчика кислорода выливаются в аварийный режим управления двигателем. Так производители уберегают машину от серьезных поломок, а водителя от аварийных ситуаций.

Неисправность лямбда-зонда предотвращается регулярной профилактикой и диагностикой, выявляющей поломки на начальных стадиях. Если кислородный датчик вышел из строя, читайте о способах его отключения.

Признаки неисправности лямбда-зонда

• Повышается уровень токсичности газов. Определить токсичность можно с помощью диагностики. Внешне никак не диагностируется, даже запах выхлопа практически не изменится.
• Увеличивается расход топлива. Каждый автомобилист следит за наполненностью бака, старается найти свою крейсерскую скорость, когда расход минимальный. Поэтому увеличившееся потребление топлива заметит сразу. В зависимости от серьезности неисправности лямбда-зонда, он вырастает на 1–4 литра. Повышенный расход, конечно, способен вызвать не только неисправный датчик кислорода.
• Выдаются ошибки кислородного датчика (P0131, P0135, P0141 и другие), загорается «Check Engine». Обычно чек появляется при неисправности зондов или катализатора. Диагностика установит точную причину.
• Перегревается катализатор. Неисправные лямбда-зонды подают неправильные сигналы в ЭБУ, что может привести к некорректной работе катализатора, его перегреву вплоть до раскаленного состояния, и последующего выхода из строя.
• Появляется дерганье и нехарактерные хлопки в двигателе. Лямбда-зонды перестают генерировать правильный сигнал, из-за чего дестабилизируется работа оборотов холостого хода. Обороты колеблются в широком диапазоне, что приводит к ухудшению качества топливной смеси.
• Ухудшаются динамические характеристики автомобиля, теряется мощность, тяга. Подобные признаки появляются в запущенных ситуациях. Неисправные датчики также перестают работать на непрогретом двигателе, а машина различными способами сигнализирует о неполадках в системе.

Если вас беспокоит один из этих признаков, обратитесь к специалисту. С помощью диагностического оборудования он определит точную область поломки и поможет в исправлении.

Как проверить лямбда-зонд

Итак, автомобиль едет рывками, повысился расход топлива, загорелся «Check Engine». Признаки не характерны только для поломки лямбды, поэтому нужна полная диагностика систем. Но если вы уверены, что дело в нем, рассказываем, как проверить датчик своими руками.

Проверять кислородные датчики рекомендуют через замер значений напряжения. Подобную проверку лямбда-зонда мультиметром, тестером и омметром можно провернуть в собственном гараже.

Порядок действий следующий:

1. Прогрейте двигатель до рабочей температуры. Непрогретый лямбда-зонд не заработает.
2. Снимите и осмотрите зонд и проводку на предмет механических повреждений и загрязнений. Если он погнут, поцарапан или покрыт наростом сажи, свинцовым налетом, белым или серым нагаром, меняйте.
3. Проверьте работоспособность лямбда-зонда омметром. Часто причина неисправности кроется в поломке спирали подогрева или проводов к нему. Как его «прозвонить»? Присоедините омметр между проводами нагревателя, предварительно отсоединенные от колодки. При исправной работе сопротивление сигнальной цепи на разных автомобилях варьируется от 2 до 10 Ом и от 1 ком до 10 мОм в цепи подогрева. Если его нет совсем, в проводке обрыв.
4. Протестируйте сигнал зонда с помощью мотор-тестера, стрелочного вольтметра или осциллографа. Подсоедините тестер между проводом массы и сигнальным, поднимите обороты до 3 000 Нм, засеките время и следите за показаниями. Они должны изменяться от 0.1 до 0.9 вольт. Рекомендуем заменить датчик, если диапазон изменений меньше или за 10 секунд сменилось меньше 9–10 показаний. Причина ошибки может быть в «усталости» и медленном отклике системы.
5. Проверьте исправность лямбда-зонда через опорное напряжение. Заведите машину, измерьте напряжение между массой и сигнальным проводом. Если показатели отличаются от 0.45 вольт больше, чем на 0.2, датчик или цепи в цепи, ведущие к нему, неисправны.

Если нет приборов для проверки работоспособности лямбда-зонда, обрати��есь к специалистам. Они проведут полную диагностику и точно назовут причину неисправности за меньшие деньги и время, которые бы вы потратили на покупку устройств и выявление неисправности самостоятельно.

Видеоинструкция:

Рекомендуем посмотреть

6 оценок, среднее: 4,50 из 5

Все что нужно знать о лямбда-зонде: функции, ресурс, неисправности, вопрос замены

Название зонда происходит от греческой буквы L (лямбда), которой в автомобилестроении обозначается коэффициент избытка воздуха в топливно-воздушной смеси. «Окно» оптимального состава этой смеси очень узкое и строго регламентируется экологическим стандартом ЕВРО-5. Обеспечить такую точность возможно только с применением систем питания с электронным впрыском топлива. Лямбда зонд в этой системе служит для информирования компьютера автомобиля об отклонении от нормы состава воздушно-топливной смеси.

Лямбда зонд: из чего состоит и как работает

Давайте подробней остановимся на принципах работы лямбда зонда (кислородного датчика). Лямбда зонд имеет керамические носители в корпусе, на поверхности которых находятся электроды их газопроницаемого слоя платины. Один из таких электродов в процессе работы датчика пропускает через себя выхлопные газы, другой – атмосферный воздух. После разогрева зонда до температуры 300-400С электролиты приобретают проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения, которое сравнивается с контрольными напряжением, введенным в память блока управления. В зависимости от того, сообщает ли сигнал зонда о недостатке или избытке кислорода в отработавших газах, время впрыскивания сокращается или увеличивается.

Где располагается лямбда-зонд?

Для того чтобы предельно быстро достигалась требуемая для работы датчика температура (300-400С), лямбда зонд располагается в развилке системы выпуска ближе к двигателю. Современные датчики имеют управляемый нагревательный элемент, благодаря чему зонд может быть установлен и непосредственно перед катализатором, что дает преимущество — более низкая окружающая температура значительно увеличивает срок службы зонда и повышает точность измерений.

Рабочий ресурс лямбда-зонда

Поскольку лямбда зонд имеет неразборную конструкцию, по истечении своего рабочего ресурса, деталь заменяется. В среднем современные датчики кислорода способны прослужить 60-80 тыс.км пробега при условии соблюдения всех условий эксплуатации. Для того, чтобы работоспособность датчика не вызывала сомнений, рекомендуем проверять его состояние при каждом техническом обслуживании своего автомобиля.

Первые симптомы неисправности. Как проверить лямбда-зонд

В результате поломки лямбда-зонда значительно ухудшается качество топливной смеси, это прямым образом отражается на работе двигателя. Нестабильная работа движка служит первым сигналом неисправности лямбда-зонда.Причинами поломки лямбда-зонда могут служить:- перегрев датчика в результате неправильной работы системы зажигания- естественный износ- сбои в электропитании блока управления- механическое повреждение в процессе эксплуатации

— разгерметизация корпуса

С ухудшением работы зонда автомобиль в процессе движения начинает беспричинно дергаться, появляются нехарактерные хлопки в двигателе, загорается сигнальная лампочка на приборной панели. В «запущенной» стадии неисправности датчика ощутимо падает мощность, замедляется реагирование авто при воздействии на педаль акселератора, а также возможен перегрев двигателя.

Если не произвести замену зонда при первых признаках его неисправности, резко возрастает вероятность поломки двигателя и последующего его капитального ремонта, поэтому мы рекомендуем вовремя прислушиваться к перечисленным сигналам неисправности и вовремя производить замену детали.

Какой лямбда зонд ставить

В вопросе выбора лямбда зонда специалисты СамАвто отдают предпочтение датчикам Denso.

Denso конструирует и производит кислородные датчики с 1977. Имея за плечами огромный опыт, специалисты Denso могут гарантировать исключительное качество и работоспособность каждой единицы выпускаемой продукции.

Приобрести лямбда-зонд для вашего автомобиля можно в интернет-магазине SamAuto.pro.

Производитель Номер детали Название детали Применяемость*

DENSO	DOX0150	ЛЯМБДА-ЗОНД ALFA, VAG, BMW, FO, MB, OP, PSA	Honda Jazz; Hyundai Accent, Atos, Coupe, Elantra, Getz, Lavita, Matrix, Sonata, Trajet, Tucson, Verna, i10, i30, ix35; Kia Carens, Cerato, Morning, Picanto, Rio, Sportage, Ceed, Nissan, Almera Tino, Micra, Micra C+C, Note, Pathfinder, Primera; Renault Avantime, Clio, Espace, Kangoo, Laguna, Megane, Modus, Scenic, Trafic, Twingo, Vel Satis; Toyota Auris, Aygo, Corolla, Yaris
DENSO	DOX0119	ЛЯМБДА ЗОНД УНИВЕРСАЛЬНЫЙ	SEAT IBIZA V, FORD SIERRA, PEUGEOT 306, MAZDA MX-6, LANCIA DEDRA, FIAT BARCHETTA, MITSUBISHI SPACE GEAR, OPEL VECTRA, FIAT BRAVA, AUDI A4 Avant, SUZUKI BALENO, VOLVO V40, CITROEN SAXO, LANCIA DEDRA, FIAT BRAVA, COUPE, MAREA, OPEL VECTRA, FORD ESCORT, CITROEN, VOLVO V40, PEUGEOT 306, FIAT PALIO, CITROEN XSARA, VW LUPO, SUZUKI WAGON R+, DAEWOO LANOS, OPEL ZAFIRA, PEUGEOT 206, FORD COUGAR, FOCUS
DENSO	DOX0114	ЛЯМБДА-ЗОНД	AUDI A4, A6, A8; FIAT PUNTO; FORD COURIER, ESCORT, FIESTA, GRANADA, ORION, SCORPIO, TRANSIT, VERONA; HYUNDAI AVANTE, COUPE, ELANTRA, LANTRA, TIBURON;MERCEDES-BENZ C-CLASS, CLK, E-CLASS, M-CLASS;MITSUBISHI CARISMA, SPACE;NISSAN MARCH, MICRA;OPEL ASTRA, COMBO, CORSA, MERIVA, VECTRA, VITA, ZAFIRA;RENAULT ESPACE, LAGUNA, MEGANE, SAFRANE, SPORT, TWINGO;SEAT AROSA, CORDOBA, IBIZA, INCA, TOLEDO;TOYOTA AVENSIS, CARINA, COROLLA;VOLVO 85;VW CABRIO, CADDY, DERBY, FLIGHT, GOLF, JETTA, LUPO, PANEL
DENSO	DOX0121	ЛЯМБДА ЗОНД УНИВЕРСАЛЬНЫЙ	AUDI A4;  CITROEN BERLINGO, C2, C3, C5, CHANSON, SAXO, XSARA;DACIA DUSTER, LOGAN, SANDERO;FIAT ALBEA, BARCHETTA, BRAVA, BRAVO, MAREA, MULTIPLA, PALIO, PANDA;FORD COUGAR, FIESTA, FOCUS, IKON, KA, MONDEO, STREET;HONDA CIVIC, CR-V, EDIX, FR-V;KIA RIO;LANCIA LYBRA;MAZDA 121, 3, 323, 5, 6, ATENZA, AXELA, DEMIO
DENSO	DOX0263	ЛЯМБДА-ЗОНД (4-КОНТ)	LEXUS GS, IS; TOYOTA CROWN, FJ, LAND, MARK, REIZ
DENSO	DOX0261	ЛЯМБДА-ЗОНД TO AVENSIS, RAV4 2. 0	TOYOTA Avensis Verso, Camry, Previa II, Rav 4 II, Rav 4 III
DENSO	DOX0123	ЛЯМБДА-ЗОНД	CHEVROLET REZZO,TACUMA;  MITSUBISHI CHARIOT,COLT, DELICA, ECLIPSE, ETERNA, GALANT, L300, LANCER; DAEWOO KONDOR,LANOS, LEGANZA, MATIZ, NUBIRA, ORION, REZZO, TACUMA; RENAULT CLIO,EXPRESS, EXTRA, RAPID, TWINGO;
DENSO	DOX2004	ЛЯМБДА-ЗОНД FO C-MAX, FIESTA, FOCUS II, VO C30 04-	FORD C-MAX,FIESTA, FOCUS, GALAXY, GRAND, IKON, TRANSIT; VOLVO C30,S40, V50
DENSO	DOX0361	ЛЯМБДА-ЗОНД	SUBARU FORESTER,IMPREZA, LEGACY, LIBERTY
DENSO	DOX0117	ЛЯМБДА-ЗОНД	AUDI A3,A4, A6, A8, CABRIOLET;  BMW 3,5, 7, 8, X3, X5, Z3, Z4; HYUNDAI COUPE,TIBURON; KIA CARENS,RETONA, SHUMA, SPECTRA, SPORTAGE; LAND ROVER RANGE; MERCEDES-BENZ C-CLASS,CL-CLASS, CLK, E-CLASS, M-CLASS, S-CLASS, SL, V-CLASS; OPEL ASTRA,CORSA, VITA; PEUGEOT 307,GRAND, PARTNER, RANCH; SAAB 900,9000, 42803, 42864; SEAT ALHAMBRA,AROSA, CORDOBA, IBIZA, INCA, LEON, TOLEDO; SKODA FELICIA,OCTAVIA; VOLVO 850,C70, S70, V70, XC70; VW BORA,CADDY, DERBY, EUROVAN, FLIGHT, GOLF, JETTA, LUPO
DENSO	DOX0242	ЛЯМБДА-ЗОНД	TOYOTA Avensis Verso, Camry, Picnic, Previa II, Rav 4 II
DENSO	DOX1371	ЛЯМБДА-ЗОНД	FORD COUGAR,ESCORT, FIESTA, FOCUS, FUSION, IKON, KA, MONDEO;  MAZDA 2,DEMIO
DENSO	DOX0331	ЛЯМБДА-ЗОНД	MAZDA 3,AXELA
DENSO	DOX0269	КИСЛОРОДНЫЙ ДАТЧИК (ЛЯМБДА ЗОНД)	LEXUS GS,GX, LS, LX, SC, SOARER; TOYOTA AVENSIS,LAND, PRADO
DENSO	DOX1448	ЛЯМБДА-ЗОНД MA 5, SUB FORESTER, IMPREZA 12. 03-	SUBARU FORESTER,IMPREZA
DENSO	DOX1447	ЛЯМБДА-ЗОНД NI X-TRAIL, RE KOLEOS 06.07-	NISSAN X-TRAIL; RENAULT KOLEOS
DENSO	DOX1000	ЛЯМБДА-ЗОНД	DAEWOO ARANOS,CIELO, ESPERO, KONDOR, LEGANZA, NEXIA, NUBIRA, ORION; OPEL ASCONA,ASTRA, CAMPO, COMBO, CORSA, KADETT, MONZA, TIGRA; SUBARU JUSTY; SUZUKI CULTUS,SWIFT; VAUXHALL ASTRA,ASTRAMAX, ASTRAVAN, CAVALIER, COMBO, CORSA, CORSAVAN, NOVA
DENSO	DOX2041	ЛЯМБДА-ЗОНД 4 КОНТАКТА AUDI A1 05 10-	AUDI A1,A3, A4, A5, A6, A8, Q3, Q5;SEAT ALTEA,EXEO, IBIZA, LEON, TOLEDO; SKODA LAURA,OCTAVIA, SUPERB; VW BEETLE,CADDY, CC, EOS, EUROVAN, GOLF, JETTA, KOMBI
DENSO	DOX0106	ЛЯМБДА-ЗОНД	DAIHATSU BOON,SIRION; LEXUS GS;  TOYOTA ALTIS,AVENSIS, AXIO, COROLLA, CROWN, IPSUM, ECHO, LAND
DENSO	DOX0120	ЛЯМБДА-ЗОНД FI, ME, NI	ALFA ROMEO 145,146, 155, 156, 164, 168, GTV, SPIDER;BMW 3,5, 7;CITROEN AX,BERLINGO, BX, C15, CHANSON, DISPATCH, EVASION, JUMPER;  FIAT BRAVA,BRAVO, CINQUECENTO, COUPE, CROMA, DUCATO, FIORINO, MAREA;FORD ESCORT,GRANADA, ORION, SCORPIO, SIERRA;  MERCEDES-BENZ C-CLASS,COUPE, E-CLASS, KOMBI, SPRINTER, V-CLASS, VITO;  VOLVO 850; VW GOLF,PASSAT

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 (846) 922-74-67.

Кислородные датчики: подробное руководство — Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г.

, оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь).

ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения.

Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.

В: Какие бывают датчики?О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1. 00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

В: Чем отличаются специальные и универсальные датчики?O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.

B: Что произойдет, если выйдет из строя датчик кислорода?O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).

• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.



Прежде чем покупать лямбда зонд

При покупке лямбда зонда следует проявить ответственный подход, поскольку этот датчик напрямую влияет на расход топлива, мощность автомобиля и сохранность крайне дорогого катализатора. Да и кто хотел бы, чтобы после замены детали на новую, но неправильно подобранную, сохранилась та же неисправность, выраженная и в поведении автомобиля и в виде горящей на приборной доске лампочке Check Engine.

Не следует спешить или экономить – выбирать нужно именно рекомендуемый для вашего автомобиля датчик.

Итак, что вам нужно сделать прежде, чем покупать лямбда зонд:

• Убедитесь в том, действительно ли ваш кислородный датчик неисправен и подлежит замене.
• Правильно подберите датчик к вашей модели автомобиля.
• Не приобретайте бывших в употреблении датчиков. Проверить работоспособность и остаточный ресурс датчика может только специалист.
• Не пытайтесь отремонтировать вышедший из строя датчик. Лямбда зонд невозможно разобрать – он специально сделан герметичным, после разборки его невозможно сделать снова герметичным.
• Подготовьтесь к правильной установке лямбда зонда, либо поручите замену купленного вами датчика ответственным профессионалам.

Подтверждение неисправности лямбда зонда.

После получения информации о выходе из строя кислородного датчика проведите диагностику датчика в соответствии с нашими рекомендациями, изложенными в статье «Как проверить лямбда зонд». Это придаст вам уверенности, что датчик действительно подлежит замене и в дальнейшем избавит от разочарования при сохранении неисправности автомобиля с уже новым лямбда зондом. Вот некоторые реальные истории иллюстрирующие это:

«Ну-у-у, мне повезло! Это не лямбда! Теперь имею два запасных датчика и 3,5 тысячи выброшены на ветер. Люди не меняйте ничего без диагностики!»

«Задергался мой Ларгус. Периодически подтраивал. Решил я поменять лямбду. Купил японский. При покупке продавец задал вопрос, мол какой, их два вида. Взял наугад (последние три цифры кода 0351). Снял свой, поставил новый. Все осталось также, только расход стал дико большой и на ХХ глохнет. Свечи все черные. Видимо не тот датчик купил(. Мож ваще не лямбда…»

«Машину купил с полгода назад – американский форд фокус, 2 литра. При покупке горел Check Engine, продавец сказал: «делали диагностику, глючит лямбда-зонд, надо поменять и уже его заказали и оплатили, тебе его отдадим». Приехал Зонд чуть ли не из Америки (оригинал).
Поехал ставить сам, интересно ведь все!)))
Поменял тот, который после катализатора. Клемму сбросил…
После третьего запуска опять загорелся Check Engine(((
Поехал к другу на диагностику. Диагностика показывает 3 ошибки:
Первая я толком и не понял какая! А вот другие — Р0135 (Банка 1, датчик 1) и Р0141 (Банка 1, датчик 2). Оказывается менять нужно было и первый и второй датчики, а я вместо второго поставил первый, а теперь выясняется, что они разные и работа на смарку!!»

Правильный подбор лямбда зонда.

Не спешите приобретать тот датчик, который вам рекомендуют в ближайшем магазине «Автозапчасти» или по каталогам. Очень часто, продавец предлагает то, что у него имеется в наличии, а многочисленные производители датчиков в своих каталогах или на упаковке датчика заявляют о совместимости с тем или иным перечнем автомобилей. Действительно, при установке может не возникнуть проблем, а вот во время движения или в каком-либо из режимов работы двигателя датчик работать правильно откажется. В итоге, неисправность сохраняется, что влечёт за собой те же проблемы автомобиля, что и работа с неисправным датчиком. Нужно понимать, что лямбда зонды для разных автомобилей отличаются друг от друга.

Исходя из этого, настоятельно рекомендуем вам приобретать либо оригинал, либо проверенную и рекомендованную нами замену. В случае желания сэкономить, приобретайте специально подобранный для вашего автомобиля универсальный датчик.

При этом нужно понимать, что универсальность датчика состоит не в том, что один датчик подходит ко всем машинам сразу, а в том, что он не имеет электроразъёма и подходит к ряду автомобилей одного производителя, имеющих одинаковые двигатели.
Стоит отметить, что, к сожалению, не ко всем автомобилям производятся универсальные датчики и с каждым годом перечень таких автомобилей уменьшается из-за усложнения технологии производства лямбда зонда. Подробнее об универсальных лямбда зондах читайте в статье Универсальный лямбда зонд здесь˃˃

При соблюдении наших рекомендаций, вы не окажетесь в положении некоторых наших клиентов, которые обратились к нам, когда у них за плечами уже был негативный опыт по приобретению того лямбда зонда, который был приобретён без учёта совместимости. Часть таких сообщений мы публикуем в этой статье:

«У меня чек загорелся на 70 тысяче. После диагностики на китайском Лаунче стало ясно, что 1 лямбде хана. Присоветовали не переплачивать за оригинал, а взять универсальный от Боша. Его стоимость через Экзист 2300. В итоге он не подошёл (работал, но после повышения оборотов ДВС больше 2500 не справлялся и показывал неисправность. И как говорит поговорка:» Краилово — приводит к попадалову!» так оно и вышло 2300 Бош+4500 за ещё один. Так что для спокойствия нужен грамотно подобранный датчик.»

«У меня диагностика выдала Р 0137 «Низкий уровень сигнала подогревателя кислородного датчика». Возможные неисправности: 1.Цепь подогревателя кислородного датчика,2.Подогреватель датчика,3.Блок управления двигателя. При проверке старого датчика на сопротивление двух черных проводов (подогреватель) тестер не реагировал, а вот на новом датчике показывал 5-6 Ом, тогда как в книжке указано, что должно быть 12-14 Ом. Знакомый электрик, убеждает меня в том, что мой родной датчик по другому вырабатывает сигнал на ЭБУ по сравнению с тем, что я купил, вроде сигналы отличаются по параметрам. Возможно он не прав, что посоветуете?»

«Добрый день! Подскажите, пожалуйста, месяц назад поменяла датчик кислорода. C-max, 2006 года. Заказывала и устанавливали в одном сервисе. Два дня назад опять загорелся ЧекИнж. Диагностика показала: тот же датчик выдал ошибку. Мастер сказал, что раз поставили не родной, то вот такой глюк, но в целом ничего страшного, можно ездить, ошибку потерли. Ощущение, что они мне слегка морочат голову. Может ли аналог выдавать ошибку на пустом месте, если он исправен? Есть ли гарантия на такие датчики (заказ-наряд не могу найти)? А, если опять загорится датчик, что тогда делать? Ставить оригинальный? Заранее спасибо».

Откажитесь от бывших в употреблении, не проверенных специалистом, датчиков!

Приобретая оригинальный, но бывший в употреблении датчик вы получаете «кота в мешке», поскольку не можете проверить исправность датчика и самое главное: остаточный ресурс работы б/у лямбда зонда. Даже если вам будет гарантирована работоспособность датчика на момент установки и дана гарантия на 15 дней, как это делается повсеместно, то высока вероятность что работа его продлится недолго, поскольку срок его эксплуатации вы, без специального оборудования и опыта установить не сможете. Получается, что приобретение б/у датчиков непрофессионалом это своего рода лотерея, в которой конечно может повезти, но вероятность этого небольшая.

Это касается не только кислородных датчиков, но и всех электрических деталей автомобиля, остаточный ресурс которых установить может только специалист. Кроме того, нужно помнить, что для установки лямбда зонда необходима специальная смазка, которая идёт в комплекте с новым датчиком, либо приобретается дополнительно.

Приведём несколько сообщений от автолюбителей, купивших б/у датчики и в итоге, обратившихся к нам:

«Привет! Я давно машину сам делаю. Вроде проблем никогда не было. В своё время запасся всевозможными датчиками на свой автомобиль – чего там только нет. С месяц назад кислородник накрылся, нашёл в своей куче его, поменял. Проверял маркировку, полностью совпала. Езжу уже неделю, раза четыре уже ошибку тёр клеммами а джеки чан всё возвращается. По диагностике ошибка та же. Подскажите».

«У меня Мицубиси Лансер 2 литра. Сделал диагностику, лямбду на замену. Сервисмены предложили б/ушку деваться некуда было, хотелось вопрос закрыть и забыть. Вот прошло 2 месяца опять та же проблема. Слесаря говорят надо двигатель проверять мол из-за него датчики летят. Вроде как на датчике какие-то отложения.»

Не пытайтесь ремонтировать вышедшие из строя датчики – это бессмысленная трата времени!

Как вы поняли из статьи «Как проверить лямбда зонд» существует масса причин, по которым этот датчик выходит из строя.

Среди них:

• Отравление чувствительного элемента
• Разгерметизация корпуса
• Выход из строя нагревательного элемента
• Коррозия контактной группы электроразъёма
• Деформация или оплавление электроразъёма датчика

Как показала практика, попытки ремонта любой из этих и других поломок лямбда зонда не приводят к долговременным положительным результатам. Часть из этих поломок, связанных с деталями, расположенными внутри корпуса датчика, вообще нельзя устранить. Это такие поломки как разгерметизация корпуса, перегоревший нагревательный элемент или нарушение контактной группы датчика.

По другим поломкам возможны лишь попытки на короткое время продлить датчику жизнь и не стоят времени и средств, которые будут на это затрачены. Это такие поломки как отравление чувствительного элемента или коррозия контактной группы электроразъёма.
Например, чистка контактной группы приводит к новому, очень быстротекущему процессу окислению (1-2 дня) из-за потери в процессе коррозии микроскопического слоя напыления на контакты. Очистка чувствительного элемента датчика с помощью различных химических жидкостей и вовсе невозможна из-за высокотемпературных условий формирования отравляющей поверхность элемента плёнки.
Здесь также следует привести несколько свидетельств автолюбителей, пытавшихся отремонтировать кислородный датчик:

«Здравствуйте, подскажите плиз чем можно попробовать очистить датчик от налёта. Пробовал очистителем карбюра, а затем ночь держал в ортофосфорке. Сегодня поставил результата нет. Все тоже самое( уверен что датчик виноват»

«Думал подпаять нагреватель. Зажал датчик в тиски чуть начал подпиливать а он треснул. Снял металл а там и сделать ничего нельзя нагреватель будто в смоле лежит. Так что не тратьте время – сразу на выброс.»

«А не продается ли просто разъём?У меня форд фюжн а там широкополосник и цена 12 тыщ. Жаба душит отдавать только из-за разъёма. Разъём чем только не чистил, паять не хочу тут один уже напаял теперь контроллер глючит.»

Подытоживая всё вышесказанное, рекомендуем вам внимательно отнестись к нашим рекомендациям. Тогда, даже в случае, сохранения неисправности автомобиля (а такое бывает, поскольку если нет механического повреждения датчика, неправильной эксплуатации автомобиля и если автомобиль не прошёл 100 тыс. км., то выход лямбда зонда из строя это следствие какой-то другой неисправности) вы будете уверены, что лямбда зонд у вас исправен, а искать причину неисправности нужно в другом месте. Удачи.

Датчик кислорода ИВЛ

Version 4

Датчик кислорода (ячейка) определяет концентрацию кислорода в газовой смеси, которая подается пациенту. Этот гальванический элемент генерирует напряжение, пропорциональное парциальному давлению кислорода. Давление и уровень влажности вдыхаемого газа не влияют на результаты измерения кислорода. Если концентрация кислорода повышается или понижается более чем на 5% от заданного значения, падает ниже 18% или превышает 105%, на аппарате ИВЛ срабатывает соответствующая тревога.

Обращаем Ваше внимание, что каждый датчик кислорода для ИВЛ, помимо каталожных номеров имеет свой уникальный серийный номер. На упаковке нанесена информация о дате выпуска и сроке годности. Перед установкой необходимо проверять срок годности датчика.

Нормальный ресурс датчика при средней эксплуатации составляет 1 год.

Кислородные ячейки для аппаратов Hamilton

Калибровка электрохимического датчика (ячейки) ИВЛ выполняется при сообщении «Нужна калибр. Ячейки О2».

Возможные меры по устранению неполадок:

• отображается сообщение «Нужна калибр. Ячейки О2». Означает: калибровку датчика выполнить не удалось. Действия: убедитесь, что датчик установлен правильно, кабель подключен, а кислородная смесь доступна. Повторите калибровку, если не удается успешно выполнить и во второй раз – замените датчик.
• отображается сообщение «Дефект ячейки О2». Необходимо установить новый датчик кислорода, повторить процедуру.

Ресурс парамагнитного датчика O2 не исчерпывается со временем. Такой датчик нужно заменять только в случае неисправности. Измерение с помощью такого датчика O2 основывается на объемной магнитной восприимчивости подаваемой газовой смеси. Парамагнитный датчик O2 не требует технического обслуживания, т.е калибровка парамагнитного датчика O2 производится только один раз после его установки.

МТСК «Лаборатория» оказывает услуги по поставке и установке запасных частей и расходных материалов для ИВЛ, по их ремонту, техническому обслуживанию, модернизации, диагностике и обновлению программного обеспечения. Работы выполняются опытными, сертифицированными инженерами, с использованием инструментов, рекомендованных производителем, поверенных средств измерений и оригинальных запасных частей и расходных материалов.

Вы можете вызвать нашего специалиста на диагностику, ремонт и техническое обслуживание аппарата или прислать неисправное оборудование для проведения работ в сервисный центр.

Вы можете воспользоваться каталогом для приобретения оригинальных запасных частей и расходных материалов для аппаратов ИВЛ производства Hamilton Medical AG.

Для получения консультации или информации по цене (стоимости) задайте вопрос (кнопка справа).

Наши специалисты ответят на возникшие вопросы касательно эксплуатации и поставки оборудования производства Hamilton Medical AG.

Как продлить срок службы лямбда-зонда

Ресурс работы лямбда зонда в среднем составляет 100–150 тысяч км. Когда датчик кислорода выходит из строя, говорить о широко известной экономии на топливе уже не приходится, как, впрочем, и о снижении износа деталей цилиндропоршневой группы. Одним словом, все преимущества ГБО сходят на нет.

Если лямбда-зонд не работает ввиду износа, то его нужно просто заменить. Но бывает и так, что он перестает функционировать уже после 30–50 тысяч км пробега. В данном случае, если вы не хотите чтобы ситуация повторилась, нужно провести ряд мероприятий, направленных на ликвидацию причин, приведших к преждевременной поломке датчика.

Используйте лямбда-зонд, рекомендованный для вашего авто

Каждый датчик кислорода изготавливается с учетом специфики конструкции определенных машин. Какой бы лямбда-зонд вы не покупали: оригинальный, универсальный либо аналоговый – удостоверьтесь, что на упаковке значится модель вашего автомобиля. В противном случае вам придется перепаивать кабель, что может привести к таким проблемам:

• Кабель может провиснуть и сгореть при контакте с раскаленными деталями.
• Если натяжение будет слишком сильным, то это может стать причиной нарушения контакта.
• В результате пайки может возникнуть дополнительное сопротивление, из-за чего устройство будет работать некорректно.

Тщательный техосмотр

При преждевременном износе лямбда-зонда необходимо провести техосмотр системы зажигания и топливной системы. Здесь нужно обратить внимание на несколько моментов.

Во-первых, посмотрите, в каком состоянии находятся свечи зажигания. Если они покрыты копотью, то это может привести к пропуску зажигания, неполному сгоранию газа и «отравлению» датчика кислорода.

Во-вторых, почистите форсунки (карбюратор). Из-за забитых форсунок снижается количество топлива, подаваемого в камеру сгорания. Как и в случае со свечами, это приведет к пропуску зажигания.

В-третьих, оцените, насколько эффективно работает высоковольтная проводка и катушка зажигания. Если с электроснабжением есть какие-либо проблемы, то это также может стать причиной пропуска зажигания и недогорания топлива.

Наконец, в-четвертых, проверьте уровень масла и антифриза. Убедитесь, что нет утечек. При попадании рабочих жидкостей в мотор датчик кислорода очень быстро выходит из строя.

Правила эксплуатации

В завершение представим несколько правил, следуя которым вы продлите срок службы не только лямбда-зонда, но и других элементов двигательной системы:

• Постарайтесь, чтобы в подкапотное пространство не попадала влага.
• Заправляйте автомобиль на проверенных заправках. Некачественное топливо существенно ускоряет износ датчика кислорода.
• Не используйте топливные присадки.

Регулярно проверяйте состояние маслосъемных колец, не забывайте менять свечи зажигания и контролируйте герметичность системы охлаждения.

Первая лямбда дастер — Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Как долго работает датчик кислорода?

Современные автомобильные выхлопные системы намного сложнее, чем были раньше. Они должны соответствовать гораздо более строгим экологическим нормам и требованиям по уменьшению загрязнения. Выхлоп вашего автомобиля состоит из множества различных компонентов, которые должны работать рука об руку, чтобы снизить выбросы и повысить экономию топлива. Один из них — датчик кислорода.

В зависимости от марки и модели, которые вы водите, у вас может быть один, два или даже несколько кислородных датчиков, расположенных по всей выхлопной системе.Этот датчик делает примерно то, что следует из названия — он измеряет количество кислорода в выхлопных газах и отправляет эту информацию на компьютер автомобиля. Затем компьютер определяет, работает ли двигатель слишком богатой (слишком много газа) или слишком бедной (слишком много воздуха), и корректирует его для компенсации.

Ваш кислородный датчик (или датчики) входит в выхлопную трубу. Чаще всего датчик находится прямо перед каталитическим нейтрализатором, но у некоторых также есть датчик в выпускном коллекторе на самом двигателе. Независимо от того, где он расположен, датчик подвергается чрезвычайно высоким температурам при каждом работающем двигателе (и датчик работает, пока двигатель работает, даже если вы просто припаркованы и работаете на холостом ходу).

Помимо сильного нагрева, на датчик могут влиять и другие факторы, в том числе загрязнения в выхлопных газах, чрезмерное количество несгоревшего топлива в системе и многое другое. Вообще говоря, ваш кислородный датчик должен прослужить от 50 000 до 60 000 миль. Однако, если ваш двигатель обслуживается должным образом, датчики могут прослужить намного дольше, вплоть до срока службы автомобиля. С другой стороны, если двигатель не обслуживается должным образом, датчик может выйти из строя задолго до этого момента, и датчик придется заменить.

Если датчик выйдет из строя, вы столкнетесь с рядом проблем, начиная от грубой работы двигателя и заканчивая невыполнением теста на выбросы. Учитывая важность этого датчика, очень важно знать несколько общих признаков, на которые следует обратить внимание, которые указывают на то, что он либо неисправен, либо уже вышел из строя. К ним относятся:

• Контрольная лампа двигателя горит
• Двигатель неровно работает на холостом ходу, либо брыкает при отпускании педали газа
• Пониженная экономия топлива
• Потеря мощности двигателя
• Двигатель работает медленно

Если вы испытываете какие-либо из вышеперечисленных симптомов, важно, чтобы ваш автомобиль был осмотрен и, при необходимости, заменен кислородный датчик (или датчики).

ЗАМЕНА ДАТЧИКОВ КИСЛОРОДА ДЛЯ ПРОФИЛАКТИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Устранение проблем с управляемостью может быть проблемой на более поздних моделях автомобили с компьютерным управлением, потому что существует множество возможных причин рассмотреть возможность. Проблема с обычным топливом, зажиганием или сжатием? Плохой датчик? Компьютерный глюк? Проблема с низким напряжением?

Первое, на что следует обратить внимание, это диагностический код неисправности (DTC). Если код найденный, он сужает список возможностей до конкретной цепи или составная часть.Но если коды не обнаружены, то вернемся к истокам: зажигание. проверки, проверки давления и подачи топлива, а также проверка компрессии и двигателя вакуум.

На автомобилях, оборудованных OBD ​​II, адаптивные стратегии иногда могут предотвратить неисправность код от установки до тех пор, пока не произойдет полный отказ датчика или другого компонента не возникло при условии, что система может компенсировать любые произошли изменения, чтобы выбросы из выхлопной трубы не превысили 1. 5 раз законный предел. Другими словами, у вас может быть автомобиль с плохой охлаждающей жидкостью. датчик, который показывает низкий уровень. Обычно это предотвращает попадание компьютера в замкнутый цикл. Но во многих случаях система OBD II все равно будет закрыта. цикл, и код не будет установлен. Чтобы диагностировать такого рода проблему, вам, возможно, придется использовать инструмент сканирования с показаниями датчиков в реальном времени, например AutoTap, чтобы посмотреть на входы отдельных датчиков, чтобы увидеть, имеют ли они смысл.

Один элемент, который часто упускается из виду в процессе диагностики, может вызвать К числу проблем, связанных с управляемостью автомобиля, относится низкий уровень заряда аккумулятора или зарядного напряжения.Электроника, а также электрические топливные насосы должны иметь правильную дозировку вольт. функционировать должным образом, поэтому, если напряжение аккумулятора или системы зарядки низкое, это может вызывают различные проблемы с управляемостью, такие как резкий запуск, колебания, зажигание пропуски зажигания и т. д. Если напряжение не соответствует спецификации, топливный насос может не подавать достаточно давление или объем в соответствии с требованиями двигателя. Точно так же низкое напряжение может мешают работе форсунок, датчиков, исполнительных механизмов и зажигания система.

Еще одним компонентом, который часто вызывает проблемы с управляемостью, является кислород (O2). датчик. Этот датчик является главным переключателем в контуре обратной связи системы управления подачей топлива. В Датчик O2 контролирует количество несгоревшего кислорода в выхлопных газах и производит сигнал напряжения, который варьируется от 0,1 В (обедненная) до 0,9 В (богатая). В компьютер использует сигнал датчиков O2 для постоянной точной настройки и переключения топливной смеси, чтобы каталитический нейтрализатор мог выполнять свою работу и очищать выхлоп.На автомобилях, оборудованных OBD ​​II, второй датчик O2 после каталитического преобразователь используется для контроля эффективности преобразователя.

Если цепь датчика O2 разомкнута, закорочена или выходит за пределы допустимого диапазона, обычно устанавливается код неисправности и загорается лампа служебного двигателя. Но многие датчики O2, которые сильно ухудшился, может продолжать работать достаточно хорошо, чтобы не устанавливать код неисправности но недостаточно хорошо, чтобы предотвратить увеличение выбросов и расхода топлива. Следовательно, отсутствие кода неисправности или контрольной лампы не означает, что O2 датчик делает свое дело.

Эффективность датчика O2 имеет тенденцию к снижению с возрастом из-за загрязнения накапливаются на кончике сенсора и постепенно снижают его способность производить Напряжение. Такое ухудшение может быть вызвано различными веществами. которые попадают в выхлопные газы, такие как свинец, силикон, сера, масляная зола и даже какие-то присадки к топливу. Датчик также может быть поврежден окружающей средой. такие факторы, как вода, брызги дорожной соли, масло и грязь.

Поскольку датчик стареет и становится вялым, он может не позволить компьютеру переверните топливную смесь достаточно быстро, чтобы выбросы оставались в приемлемых пределах пределы. Если датчик вообще погибнет, это приведет к тому, что система управления обратной связью вернуться в открытый цикл с фиксированной богатой топливной смесью. Расход топлива и выбросы возрастают, и преобразователь может быть поврежден в случае перегрева.

Одно исследование, проведенное Sierra Research несколько лет назад, показало, что высокий процент транспортных средств, не прошедших испытания на выбросы, не прошел из-за неисправного кислородного датчика.Уровень отказов был самым высоким на старых автомобилях с ненагреваемые датчики O2 (частота отказов колебалась от 60 до 72 процентов). В следующая по величине частота отказов была среди автомобилей с подогревом O2 первого поколения. датчиков (от 19 до 27 процентов), а наименьшее количество отказов было обнаружено на новейшие автомобили с подогреваемыми датчиками O2 второго поколения (от 2% до 14%). процентов).

Поэтому важно периодически проверять датчики. производительность, как при регулярном обслуживании (например, при замене свечей зажигания) или диагностика автомобиля на предмет отказа выхлопных газов или отказа преобразователя.

На автомобилях OBDII (1996 г. и новее) вы можете использовать графическую функцию инструмента сканирования AutoTap для проверки работы датчика O2. Хороший датчик должен генерировать колеблющуюся форму волны, которая переключается с близкого расстояния. от минимального (от 0,1 до 0,2 В) до почти максимального (от 0,8 до 0,9 В). Датчики O2 в системах впрыска в корпус дроссельной заслонки переключаются два-три раза в секунду при 2500 об / мин, в то время как приложения с многопортовым впрыском являются самыми быстрыми (пять-семь раз в секунду при 2500 об / мин).

Когда смесь искусственно обогащена, датчик должен среагировать почти сразу (в пределах от 100 до 300 миллисекунд) и перейти на максимум (0.9в) чтение. Таким же образом приготовив смесь искусственное обеднение путем открытия вакуумной линии должно вызвать немедленно упадите до минимального значения (0,1 В). Если датчик не реагирует или он вялый, его необходимо заменить.

Независимо от того, какой фактор или комбинация факторов вызвали это, пропуски зажигания допускают несгоревшее топливо попадет в выхлоп. Когда топливо попадает в преобразователь, он временно подавляет это. Это вызывает кратковременный всплеск углеводорода (УВ). выбросы до тех пор, пока преобразователь не начнет окислять несгоревшее топливо.В то же время несгоревший кислород, который сопровождает топливо, вызывает кратковременный всплеск содержание кислорода в выхлопе. Проходя мимо кислородного датчика, он вызывает внезапное падение выходного напряжения датчиков, которое проявляется как высокая частота колебания или «хеш» на выходном сигнале датчиков. Если вы смотрите O2 выходное напряжение датчиков, когда происходит пропуск зажигания, вы увидите, как нормальный сигнал вверх и вниз внезапно переходит в неистовство.

Хэш пропусков зажигания трудно пропустить, но некоторый хэш в сигнале датчика O2 есть. считается нормальным.Как правило, небольшие колебания или шум между 300 и 600 в милливольтах по амплитуде беспокоиться не о чем. Boschs и General Motors Датчики O2, как правило, производят больше такого хэша, чем японские датчики O2. из-за их повышенной чувствительности к мельчайшим изменениям содержания кислорода в выхлопных газах уровни.

Утечки вакуума, вызывающие пропуски зажигания, могут быть обнаружены с помощью обогащения пропаном. инструмент для проверки прокладок впускного коллектора, корпуса дроссельной заслонки и шланговых соединений.Если хэш пропусков зажигания в сигнале датчика O2 исчезает при подаче пропана в конкретный момент, вы нашли утечку.

Определение пропуска зажигания обедненной смеси, вызванного грязными форсунками, требует более опытного глаз. Большинство датчиков O2 достаточно чувствительны, чтобы уловить единственный пропуск зажигания в отдельный цилиндр на низких оборотах. Если хеш выглядит как один или два всплеска в в противном случае нормальная картина, двигатель может иметь только одну или две неисправные форсунки. На с другой стороны, если хэш серьезный (многочисленные всплески), все форсунки могут нужно очистить или заменить.

Многие проблемы с управляемостью можно предотвратить, просто заменив устаревшие датчики O2. для профилактического обслуживания. Хотя некоторые производители импортных автомобилей рекомендуют замена датчиков O2 через определенные интервалы пробега, другие нет. Даже в этом случае замена датчика в качестве регулярного профилактического обслуживания может обеспечить многочисленные преимущества.

Bosch рекомендует заменять ненагреваемые одно- или двухпроводные датчики O2 на моделях с 1976 по в начале 1990-х годов заявки каждые 30 000–50 000 миль.Нагревается три и четырехпроводные датчики O2 в приложениях с середины 1980-х до середины 1990-х годов должны быть менял каждые 60 000 км. А на автомобилях 1996 года и более новых, оборудованных OBD ​​II, рекомендуемый интервал замены — 100 000 миль.

Хороший кислородный датчик важен для экономии топлива, выбросов и производительности.

Если автомобиль с вялым датчиком O2 показывает только в среднем 18 миль на галлон и движется 12 000 миль в год, замена датчика может сэкономить 100 и более долларов в год на топливе. счета, если новый датчик улучшит экономию топлива на 10-15 процентов (что часто можно).Это небольшая экономия, но есть и другие преимущества. Как мы Как было сказано ранее, неисправные датчики O2 являются основной причиной отказов выбросов, а также основная причина отказов каталитического нейтрализатора. Следовательно, замена стареющего датчика O2 для профилактического обслуживания является обязательной. рекомендуется не только для восстановления максимальной топливной эффективности и минимизации выхлопа. выбросов, но также для продления и защиты преобразователя.

Узнайте, когда заменять датчики кислорода — интервалы и симптомы

Когда заменять датчики кислорода

Датчики кислорода вашего автомобиля играют важную роль в оптимальной работе вашего автомобиля, но эти детали часто упускаются из виду при регулярном техническом обслуживании автомобиля.Основная причина этого заключается в том, что многие владельцы автомобилей не знают симптомов неисправных кислородных датчиков и узнают о проблеме только тогда, когда на их приборной панели загорается лампа проверки двигателя или их автомобиль не проходит тест на выбросы. Роль вашего кислородного датчика проста; Он проводит тесты выхлопных газов вашего автомобиля, чтобы определить, сколько в них кислорода. Затем он передает данные на компьютер вашего автомобиля, который использует полученные данные для создания идеальной топливно-воздушной смеси для оптимальной работы двигателя.Помимо плохой работы двигателя, неисправный кислородный датчик будет иметь повышенное негативное воздействие на окружающую среду, поскольку он выделяет в воздух более высокие уровни загрязнения.

Это все нормально, но вы, вероятно, захотите знать, когда заменять кислородный датчик на вашем автомобиле или грузовике. Датчики

O2 — относительно недорогая деталь, которую можно заменить на вашем автомобиле. Если у вас есть подозрения на неисправность вашей детали, лучше поменять ее раньше, чем позже. Датчик O2 не очень часто выходит из строя полностью, так как он чаще выходит из строя со временем.Если вы не знаете симптомов неисправности кислородного датчика, вы не сможете диагностировать проблему, пока она полностью не выйдет из строя. В то же время ваш автомобиль будет страдать от плохой работы двигателя, что может иметь долгосрочные последствия для срока службы вашего двигателя. Обычно у механиков есть рекомендации по интервалам замены этих деталей. Легковые и грузовые автомобили 1970–1990-х годов, оснащенные одно- или двухпроводными кислородными датчиками без подогрева, должны быть заменены на отметке в 45 000 миль.Для автомобилей, которые были произведены в 1980–1990-х годах и были оснащены подогреваемыми трех- и четырехпроводными датчиками кислорода, рекомендуется заменять деталь каждые 65 000 миль. На всех легковых и грузовых автомобилях, выпущенных за последние пятнадцать лет, датчики O2 следует заменять каждые 60 000–90 000 миль. Замена датчика через эти промежутки времени снизит уровень загрязнения, выделяемого вашим автомобилем, и сыграет превентивную роль в причине повреждения автомобиля.

Хорошо, это рекомендуемый интервал замены.Какие симптомы плохого кислородного датчика?

Первый и самый простой признак, который можно отследить, — это индикатор проверки двигателя на вашем автомобиле. Хотя это может быть связано с рядом различных неисправностей в вашем автомобиле, в легковых и грузовых автомобилях с большим пробегом это может быть результатом неисправного датчика O2. Выполнение правильной диагностики при загорании индикатора подтвердит ваши подозрения. Вы также можете заметить, что в последнее время у вас очень низкий расход топлива. Плохой кислородный датчик приведет к слишком бедному или слишком богатому соотношению воздух-топливо, что, в свою очередь, приведет к чрезмерному расходу топлива двигателем внутреннего сгорания вашего автомобиля.Наконец, ваш двигатель может показывать некоторые симптомы неисправности кислородного датчика. Некоторые типичные симптомы датчика O2 двигателя, которые вы можете испытать, — это резкая работа двигателя на холостом ходу, пропуски зажигания в двигателе или двигатель, который колеблется или спотыкается при попытке ускориться. Замена неисправного датчика O2 должна быть довольно простой задачей для механика на заднем дворе, но вы можете столкнуться с проблемами, если ваша деталь испытала чрезмерную коррозию или ржавчину. Если у вас возникнут проблемы с установкой, просто отнесите свой автомобиль к проверенному механику.

Если у вас возникли эти проблемы, без колебаний замените датчик O2. Это помогает сохранить чистоту окружающей среды и продлит срок службы вашего автомобиля. Теперь, когда вы знаете, когда заменять кислородные датчики и как диагностировать неисправные кислородные датчики, вы можете принять правильное решение для своего автомобиля.

Что необходимо знать домашнему механику о датчиках O2

Скачать PDF

Современные компьютеризированные системы управления двигателем полагаются на входные данные от различных датчиков для регулирования характеристик двигателя, выбросов и других важных функций.Датчики должны предоставлять точную информацию, в противном случае могут возникнуть проблемы с управляемостью, повышенный расход топлива и сбои в выбросах.

Одним из ключевых датчиков в этой системе является датчик кислорода. Его часто называют датчиком «O2», потому что O2 — это химическая формула кислорода (атомы кислорода всегда перемещаются парами, а не поодиночке).

Первый датчик O2 был представлен в 1976 году на Volvo 240. Следующие за ним автомобили в Калифорнии получили в 1980 году, когда правила Калифорнии по выбросам требовали снижения выбросов.Федеральные законы о выбросах сделали датчики O2 практически обязательными для всех автомобилей и легких грузовиков, построенных с 1981 года. И теперь, когда действуют правила OBD-II (автомобили 1996 года и новее), многие автомобили теперь оснащены несколькими датчиками O2, некоторые из которых целых четыре!

Датчик O2 установлен в выпускном коллекторе для контроля количества несгоревшего кислорода в выхлопных газах, когда выхлопные газы выходят из двигателя. Контроль уровня кислорода в выхлопных газах — это способ измерения топливной смеси. Он сообщает компьютеру, является ли топливная смесь богатой (меньше кислорода) или бедной (больше кислорода).

На относительную насыщенность или обедненную смесь топливной смеси может влиять множество факторов, включая температуру воздуха, температуру охлаждающей жидкости двигателя, барометрическое давление, положение дроссельной заслонки, расход воздуха и нагрузку на двигатель. Есть и другие датчики, которые отслеживают эти факторы, но датчик O2 является главным монитором того, что происходит с топливной смесью. Следовательно, любые проблемы с датчиком O2 могут вывести из строя всю систему.

Петли

Компьютер использует вход кислородного датчика для регулирования топливной смеси, что называется контуром управления с обратной связью по топливу.»Компьютер ориентируется на датчик O2 и реагирует, изменяя топливную смесь. Это приводит к соответствующему изменению показаний датчика O2. Это называется работой» замкнутого контура «, потому что компьютер использует вход датчика O2 для регулирования Результатом является постоянное переключение от богатой к обедненной смеси, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, сохраняя при этом средний общий баланс топливной смеси для минимизации выбросов.Это сложная установка, но она работает.

Когда не поступает сигнал от датчика O2, как в случае, когда холодный двигатель запускается впервые (или датчик 02 выходит из строя), компьютер заказывает фиксированную (неизменную) богатую топливную смесь. Это называется операцией «разомкнутого контура», потому что входной сигнал от датчика O2 не используется для регулирования топливной смеси. Если двигатель не переходит в замкнутый цикл, когда датчик O2 достигает рабочей температуры, или выходит из замкнутого цикла из-за потери сигнала датчика O2, двигатель будет работать на слишком богатой смеси, что приведет к увеличению расхода топлива и выбросов.Неисправный датчик охлаждающей жидкости также может предотвратить переход системы в замкнутый цикл, потому что компьютер также учитывает температуру охлаждающей жидкости двигателя при принятии решения о переходе в замкнутый цикл.

Как это работает

Датчик O2 работает как миниатюрный генератор и вырабатывает собственное напряжение, когда нагревается. Внутри вентилируемой крышки на конце датчика, который ввинчивается в выпускной коллектор, находится циркониевая керамическая колба. Колба снаружи покрыта пористым слоем платины.Внутри колбы находятся две платиновые полоски, которые служат электродами или контактами.

Наружная часть колбы подвергается воздействию горячих газов в выхлопе, в то время как внутренняя часть колбы выходит изнутри через корпус датчика во внешнюю атмосферу. Кислородные датчики старого образца на самом деле имеют небольшое отверстие в корпусе, чтобы воздух мог попадать в датчик, но датчики O2 нового типа «дышат» через свои проводные разъемы и не имеют вентиляционного отверстия. В это трудно поверить, но небольшое пространство между изоляцией и проводом обеспечивает достаточно места для проникновения воздуха в датчик (по этой причине никогда не следует наносить смазку на разъемы датчика O2, поскольку она может блокировать поток воздуха).Проветривание датчика через провода, а не через отверстие в корпусе, снижает риск загрязнения датчика изнутри и его выхода из строя. Разница в уровнях кислорода между выхлопным и наружным воздухом внутри датчика вызывает прохождение напряжения через керамическую грушу. Чем больше разница, тем выше значение напряжения.

Датчик кислорода обычно вырабатывает примерно до 0,9 вольт, когда топливная смесь богатая и в выхлопных газах мало несгоревшего кислорода.Когда смесь бедная, выходное напряжение датчика упадет примерно до 0,1 вольт. Когда топливно-воздушная смесь сбалансирована или находится в точке равновесия около 14,7: 1, датчик будет показывать около 0,45 вольт.

Когда компьютер получает сигнал обогащения (высокое напряжение) от датчика O2, он понижает топливную смесь, чтобы уменьшить показания датчика. Когда показания датчика O2 становятся бедными (низкое напряжение), компьютер снова меняет направление, в результате чего топливная смесь становится богатой. Это постоянное переключение топливной смеси вперед и назад происходит с разными скоростями в зависимости от топливной системы.Скорость перехода самая низкая на двигателях с карбюраторами с обратной связью, обычно один раз в секунду при 2500 об / мин. Двигатели с впрыском в корпус дроссельной заслонки несколько быстрее (2–3 раза в секунду при 2500 об / мин), тогда как двигатели с многоточечным впрыском являются самыми быстрыми (5–7 раз в секунду при 2500 об / мин).

Датчик кислорода должен быть горячим (около 600 градусов или выше), прежде чем он начнет генерировать сигнал напряжения, поэтому многие датчики кислорода имеют внутри небольшой нагревательный элемент, чтобы помочь им быстрее достичь рабочей температуры.Нагревательный элемент также может предотвратить слишком сильное охлаждение датчика во время длительного холостого хода, что может привести к возврату системы к разомкнутому контуру.

Датчики O2 с подогревом используются в основном в новых автомобилях и обычно имеют 3 или 4 провода. Старые однопроводные датчики O2 не имеют нагревателей. При замене датчика O2 убедитесь, что он того же типа, что и оригинальный (с подогревом или без него).

Новая роль датчиков O2 с OBDII

Начиная с нескольких автомобилей в 1994 и 1995 годах и всех автомобилей 1996 года и новее, количество кислородных датчиков на каждый двигатель увеличилось вдвое.Второй кислородный датчик теперь используется после каталитического нейтрализатора для контроля его эффективности. На двигателях V6 или V8 с двойным выхлопом это означает, что можно использовать до четырех датчиков O2 (по одному для каждого ряда цилиндров и по одному после каждого преобразователя).

Система OBDII предназначена для контроля выбросов двигателя. Это включает в себя наблюдение за всем, что может вызвать увеличение выбросов. Система OBDII сравнивает показания уровня кислорода датчиков O2 до и после преобразователя, чтобы увидеть, снижает ли преобразователь загрязняющие вещества в выхлопных газах.Если он не видит изменений в показаниях уровня кислорода, это означает, что преобразователь не работает должным образом. Это приведет к включению контрольной лампы неисправности (MIL).

Диагностика датчика

Датчики

O2 невероятно надежны, учитывая условия эксплуатации, в которых они живут. Но датчики O2 изнашиваются и в конечном итоге должны быть заменены. Характеристики датчика O2 имеют тенденцию к снижению с возрастом, поскольку загрязнения накапливаются на наконечнике датчика и постепенно снижают его способность производить напряжение.Такое ухудшение может быть вызвано различными веществами, попадающими в выхлопные газы, такими как свинец, силикон, сера, масляная зола и даже некоторые топливные присадки. Датчик также может быть поврежден факторами окружающей среды, такими как вода, брызги дорожной соли, масла и грязи.

По мере того, как датчик стареет и становится вялым, время, необходимое для реакции на изменения в топливно-воздушной смеси, замедляется, что приводит к увеличению выбросов. Это происходит потому, что колебания топливной смеси замедляются, что снижает эффективность преобразователя.Эффект более заметен на двигателях с многоточечным впрыском топлива (MFI), чем с электронной карбюрацией или впрыском через корпус дроссельной заслонки, потому что соотношение топлива изменяется намного быстрее в приложениях MFI. Если датчик полностью умирает, результатом может быть фиксированная богатая топливная смесь. По умолчанию для большинства применений с впрыском топлива средний диапазон составляет три минуты. Это вызывает большой скачок расхода топлива, а также выбросов. А если преобразователь перегреется из-за богатой смеси, он может выйти из строя.Одно исследование EPA показало, что 70% автомобилей, не прошедших испытание на выбросы I / M 240, нуждались в новом датчике O2.

Единственный способ узнать, выполняет ли датчик O2 свою работу, — это регулярно его проверять. Вот почему на некоторых автомобилях (в основном импортных) есть световая сигнализация о необходимости обслуживания датчика. Хорошее время для проверки датчика — замена свечей зажигания.

Вы можете считать выходные данные датчика O2 с помощью сканирующего прибора или цифрового вольтметра, но переходы трудно увидеть, потому что числа сильно меняются.Вот где действительно сияет инструмент сканирования на базе ПК, такой как AutoTap. Вы можете использовать графические функции, чтобы наблюдать за изменениями напряжения датчиков O2. Программное обеспечение отобразит выходное напряжение датчика в виде волнистой линии, которая показывает как его амплитуду (минимальное и максимальное напряжение), так и его частоту (скорость перехода от богатого к обедненному).

Хороший датчик O2 должен выдавать колеблющуюся форму волны на холостом ходу, при которой напряжение изменяется от почти минимального (0,1 В) до почти максимального (0.9v). Искусственное обогащение топливной смеси путем подачи пропана во впускной коллектор должно привести к тому, что датчик среагирует почти немедленно (в течение 100 миллисекунд) и перейдет на максимальный (0,9 В) выходной сигнал. Создание обедненной смеси путем открытия вакуумной линии должно привести к падению выходного сигнала датчика до минимального (0,1 В) значения. Если датчик не переключается вперед и назад достаточно быстро, это может указывать на необходимость замены.

Если цепь датчика O2 разомкнута, закорочена или выходит за пределы допустимого диапазона, она может установить код неисправности и загореться контрольной лампой проверки двигателя или неисправности.Если дополнительная диагностика выявляет неисправность датчика, требуется его замена. Но многие датчики O2, которые сильно повреждены, продолжают работать достаточно хорошо, чтобы не устанавливать код неисправности, но недостаточно хорошо, чтобы предотвратить увеличение выбросов и расхода топлива. Таким образом, отсутствие кода неисправности или контрольной лампы не означает, что датчик O2 работает правильно.

Замена датчика

Очевидно, что неисправный датчик O2 требует замены. Но также может быть полезно периодически заменять датчик O2 для профилактического обслуживания.Замена стареющего датчика O2, который стал медленно работать, может восстановить максимальную топливную эффективность, минимизировать выбросы выхлопных газов и продлить срок службы преобразователя.

Необогреваемые одно- или двухпроводные датчики O2 на автомобилях с 1976 по начало 1990-х годов можно заменять каждые 30 000–50 000 миль. Подогреваемые 3- и 4-проводные датчики O2 в приложениях с середины 1980-х до середины 1990-х годов можно менять каждые 60 000 миль. На автомобилях, оборудованных OBDII (1996 г. и новее), рекомендуется интервал замены 100 000 миль.

Важных советов по продлению срока службы датчика O2

Мы даем вам важные советы, необходимые для увеличения срока службы датчика O2 Innovate, включая размещение, настройку и калибровку в открытом воздухе.

Когда тюнеры формируют кривую воздух / топливо для максимальной мощности и крутящего момента, калибровка двигателя настолько хороша, насколько хороша информация, поступающая в их регистраторы данных. В то время как широкополосные датчики кислорода позволяют точно контролировать соотношение воздух / топливо в двигателе, правильное расположение и калибровка датчика необходимы для оптимизации точности и увеличения срока службы датчика.К счастью, следуя нескольким простым рекомендациям, вы сможете максимально эффективно использовать датчик O2.

Расположение

В идеале датчик O2 должен располагаться на расстоянии не менее 24 дюймов ниже по потоку от выпускных отверстий головки блока цилиндров. Это гарантирует, что датчик O2 будет проводить измерения после того, как выхлопные газы каждой первичной обмотки сливаются в общий коллектор. В приложениях с турбонаддувом датчик следует размещать на расстоянии не менее 24 дюймов по потоку от турбонагнетателя.

Высокое качество сварочных работ имеет решающее значение для предотвращения попадания свежего воздуха в воздушный поток на датчике.Кроме того, прилагаемая дюймовая пробка защищает датчик от прямого потока выхлопных газов, что может сократить срок службы датчика, если он не используется. Если вы используете существующую пробку, убедитесь, что она имеет длину не менее одного дюйма.

Размещение датчика слишком близко к выпускным отверстиям может привести к воздействию высокой температуры выхлопных газов (EGT), а также к переохлаждению из-за высокоскоростных выхлопных газов, протекающих над датчиком. Аналогичным образом, если двигатель работает на чрезмерно богатой смеси, датчик кислорода, расположенный дальше по потоку, менее подвержен загрязнению.Хотя эти экстремальные условия не вызывают беспокойства в большинстве уличных применений, размещение датчика дальше по выхлопному тракту редко бывает вредным.

В V- и горизонтально-оппозитных двигателях с двумя рядами цилиндров датчик O2 должен быть размещен на расстоянии не менее 24 дюймов от выхлопных отверстий, но перед H- или X-трубкой. «Поскольку большинство уличных автомобилей имеют встроенный запас прочности, вполне нормально считывать соотношение воздух / топливо только по одному ряду цилиндров. В гонках, где вы соревнуетесь за каждую последнюю лошадиную силу, становится более важным считывать соотношение воздух / топливо в обоих рядах цилиндров с помощью одного из наших комплектов двухканальных широкополосных датчиков O2 », — объясняет Фелипе Саез из Innovate Motorsports.

В то время как гусеничные автомобили, оборудованные выхлопными патрубками, вырезами или выхлопными системами с открытым коллектором, могут иметь ложные показания обедненной смеси на холостом ходу и при частичном открытии дроссельной заслонки, это редко является проблемой, поскольку эти приложения работают в основном при полностью открытой дроссельной заслонке. «С этими типами выхлопных систем конкурентов свободный воздух, поступающий через выхлопное отверстие на холостом ходу и при частичном открытии дроссельной заслонки, может испортить показания воздуха / топлива. Когда давление выхлопных газов возрастет на WOT, показания снова станут точными », — поясняет Саез.

После определения того, насколько далеко в выхлопной системе должен располагаться широкополосный датчик O2, заглушку следует установить между 9 и 3 часами. Скопление конденсата может очень быстро разрушить датчик, поэтому установка датчика между 9 и 3 часами защищает его от скопления воды в нижней части выхлопной трубы. Если между верхней частью выхлопной трубы и половицей достаточно места, установка датчика на 12 часов является идеальным решением.

(слева) Чтобы правильно откалибровать датчики O2, их необходимо подключить и оставить на свежем воздухе.(Справа) Датчики будут переключаться на «CAL» на экране во время калибровки, а затем отображать текущее соотношение воздух / топливо.

Калибровка датчиков O2 на открытом воздухе

Так как автомобили эксплуатируются в самых разных климатических условиях и на разных высотах, калибровка широкополосного датчика O2 по свободному воздуху — единственный способ обеспечить точность. Широкополосные датчики O2 Bosch LSU 4.2 и LSU 4.9, используемые в широкополосных системах Innovate, используют резистор, расположенный в разъеме, для обеспечения правильной калибровки.Bosch устанавливает эти калибровки в лабораторных условиях, имитирующих атмосферное давление 14,7 фунтов на квадратный дюйм и температуру 68 градусов по Фаренгейту.

Чтобы заводская калибровка Bosch выполнялась с оптимальной точностью, автомобиль должен двигаться на уровне моря при 68 градусах в день. Очевидно, что подавляющее большинство высокопроизводительных транспортных средств работают за пределами этого крошечного окна, поэтому Innovate разработала запатентованный цифровой широкополосный датчик-контроллер, который позволяет каждому конечному пользователю откалибровать свои датчики O2 на открытом воздухе в соответствии с реальной средой, в которой движутся их автомобили. .

Помимо влияния колебаний атмосферного давления, датчики O2 со временем изнашиваются и становятся менее точными. Согласно опубликованным данным испытаний Bosch, его широкополосные датчики O2 имеют точность до 0,15 балла в новом состоянии, но этот предел погрешности увеличивается до 0,29 после 500 часов использования и еще больше — до 0,59 после 2000 часов. Другими словами, после 2000 часов работы, когда датчик O2 сообщает о соотношении воздух / топливо 11,76: 1, фактическое соотношение воздух / топливо в двигателе может быть равным 12.35: 1 или до 11,17: 1.

Независимо от того, аналоговый ли это манометр, LC-2 или цифровой, все продукты Innovate имеют бесплатную калибровку воздухом.

Имейте в виду, что Bosch проводит свои испытания в строго контролируемых лабораторных условиях. В реальном мире датчики O2 изнашиваются намного быстрее в приложениях с высокой производительностью из-за повышенных EGT и более высокого соотношения воздух / топливо. Моющие средства и присадки также часто встречаются в датчиках износа датчика ускорения подачи топлива в топливный насос. Подобно тому, как цифровой широкополосный контроллер датчика Innovate может компенсировать высоту за счет калибровки в открытом воздухе, эта же технология может использоваться для компенсации износа датчика путем периодической повторной калибровки датчика следующим образом.

Безнаддувный трамвай	Выполните калибровку сразу после установки нового датчика. Выполните повторную калибровку через первые 3 месяца. После этого производите калибровку один раз в год или каждые 20 000 миль.
Дорожный вагон с принудительной индукцией	Выполните калибровку сразу после установки нового датчика. Выполните повторную калибровку через первые 3 месяца. После этого калибруйте дважды в год или каждые 10000 миль
Гоночный автомобиль на этилированном топливе	Выполните калибровку сразу после установки нового датчика.Выполняйте повторную калибровку каждые выходные гонки.
Использование динамометрического стенда	Выполните калибровку сразу после установки нового датчика. Повторная калибровка каждые 2-3 дня.
Изменение высоты	Если высота автомобиля изменилась на 5000 футов или более, откалибруйте датчик перед использованием на соревнованиях.

Максимальный срок службы датчика O2

Естественно, датчики O2 предназначены для работы в среде с выхлопными газами.Наиболее распространенные компоненты выхлопных газов — это азот, диоксид углерода и водяной пар с примесью оксида углерода и оксидов азота. Напротив, когда в выхлопную систему попадает что-либо, кроме выхлопных газов, это может значительно сократить срок службы датчика O2. .

Наиболее частые причины — в порядке убывания важности — включают чрезмерно богатую топливно-воздушную смесь, неправильное размещение датчика, этилированное топливо, расход масла, охлаждающей жидкости, моторное масло с высоким содержанием цинка и повышенные EGT.В случае катастрофического отказа двигателя, когда летучая смесь масла, охлаждающей жидкости, топлива и шрапнели может попасть в выхлопную систему, срок службы датчика O2 может резко сократиться.

Чрезмерно богатая мелодия — убийца номер один датчиков O2.

В высокопроизводительных уличных и гоночных приложениях просто нецелесообразно полностью изолировать датчики O2 от всех различных элементов, вредных для их здоровья. Многие двигатели с высокой степенью сжатия и высоким наддувом требуют этилированного гоночного топлива, а повышенные EGT являются нормой для двигателей с турбонаддувом, роторных и дизельных двигателей.Точно так же моторные масла с высоким содержанием цинка необходимы для долговечности клапанного механизма во многих высокопроизводительных толкателях.

Тем не менее, поддержание исправного двигателя с использованием хорошего кольцевого уплотнения и надлежащей настройки — лучший способ не только продлить производительность и долговечность самого двигателя, но и продлить срок службы датчиков O2. «Главное, на что нужно обратить внимание, — это правильное размещение датчиков и настройка двигателя. Все остальное вторично », — говорит Саез.

Неисправный датчик кислорода — симптомы и диагностика O2

Знание того, когда в вашем автомобиле вышел из строя датчик кислорода или датчик O2 (иногда называемый датчиком 02), может сэкономить сотни долларов на диагностических сборах и потраченных впустую запчастях. Датчики кислорода являются важной частью системы управления двигателем. Они используются для выполнения двух важнейших функций — плюс, их просто так легко заменить. Вместо того чтобы тратить зря время и деньги, воспользуйтесь приведенной ниже информацией, чтобы самостоятельно диагностировать проблему.

Признаки неисправности датчика кислорода (O2)

Наиболее частый симптом, связанный с неисправным датчиком кислорода, — это внезапное (значительное и почти сразу заметное) снижение расхода топлива вашего автомобиля.Другими очевидными последствиями неисправности датчика являются резкое изменение характеристик двигателя, общей мощности и отклика. Но есть и другие симптомы, которые могут указывать на неисправный датчик, например, ваш автомобиль может работать на холостом ходу значительно жестче, чем обычно, или периодически колебаться на холостом ходу. Также возможен запах выхлопных газов из-за израсходованного топлива.

• Плохая экономия топлива
• Плохая работа двигателя
• Неровный холостой ход
• Насыщенный запах топлива из выхлопной системы

Как датчики кислорода измеряют эффективность катализатора

Датчик O2, расположенный выше по потоку, обычно устанавливается в выпускном коллекторе вашего автомобиля и контролирует топливно-воздушную смесь (соотношение частей воздуха и части потребляемого топлива), в то время как датчики O2 ниже по потоку используются для контроля работы катализатора вашего автомобиля.

Большинство датчиков O2 генерируют сигнал напряжения богатой или обедненной смеси в зависимости от того, сколько измеренного количества несгоревшего кислорода проходит через выхлоп автомобиля, и обычно устанавливаются рядом с коллектором на коллекторе, где встречаются выхлопные газы из каждой камеры сгорания. Некоторые датчики, такие как керамические блоки с подогревом в некоторых Nissans и более старых джипах, различаются по сопротивлению, чтобы указывать на богатую или обедненную смесь в выхлопе вместо традиционного сигнала напряжения. Однако они встречаются гораздо реже, чем первые.

Как датчики кислорода используются для управления топливом

Как правило, для управления подачей топлива блок управления двигателем использует входные данные датчика O2 ряда 1 для корректировки топливной смеси по мере необходимости для обеспечения оптимальных выбросов, экономии топлива и производительности. Вот почему, когда люди жалуются на экономию топлива ниже среднего, более слабую, чем обычно, реакцию двигателя и общую производительность, все это указывает на неисправный передний датчик O2. Сигнал от второго набора кислородных датчиков используется в первую очередь для обнаружения любых проблем с катализатором автомобиля и для настройки топливной коррекции.Многие автомобили последних моделей заменяют традиционный датчик банка 1 на датчик воздух-топливо (это просто другое название широкополосного датчика кислорода) для контроля топливной смеси.

Рабочий диапазон широкополосных датчиков O2 обеспечивает более быстрое время реакции при корректировке корректировки топливоподачи и поддерживает рабочий диапазон двигателя как можно ближе к стехиометрии (соотношение воздух-топливо 14,7: 1). При этом сокращаются выбросы на новом автомобиле в значительной степени, чтобы соответствовать более строгим сегодняшним законам о выбросах.Однако из-за этого эти широкополосные датчики O2 намного дороже, чем традиционные датчики O2.

Теперь система OBD II на всех современных автомобилях, таких как Volvo XC90 и BMW X5, должна определять, есть ли какие-либо неисправности кислородных датчиков вашего автомобиля, независимо от того, связаны ли они с внутренним нагревателем или цепью, ведущей к вашему датчик и выдайте один или несколько кодов неисправности, включив контрольную лампу двигателя. Если диагностика подтверждает неисправный датчик (а не проблему с проводкой или другую неисправность двигателя, которая может вызвать аналогичную ситуацию), датчик следует заменить как можно скорее.

По моему опыту, в автомобилях с несколькими датчиками банка, в которых был неисправен датчик банка 1, другой датчик банка 1 на противоположном берегу вскоре потребует замены. Хотя некоторые передние датчики могут быть дорогостоящими, замена обоих одновременно обеспечивает максимальную производительность и экономию топлива, учитывая важность воздушно-топливной смеси.

Датчики кислорода банка 2 имеют тенденцию прослужить дольше фронтов, поскольку они находятся за катализатором и подвергаются гораздо меньшему нагреву, чем датчики банка 1.Однако они также подвергаются большему количеству дорожного мусора, учитывая их расположение и открытое пространство. Хотя большинство людей предпочли бы этого не делать, я обычно рекомендую заменять любые кислородные датчики блока 2 при замене катализатора, чтобы продлить срок службы катализатора и придерживаться политики некоторых гарантий производителей каталитических нейтрализаторов.

Типы кислородных датчиков

Вы можете приобрести датчики кислорода в двух вариантах: точные и универсальные. Датчики O2 Exact fit поставляются со всем соединительным жгутом и рассчитаны на «подключи и работай» для конкретного применения.Универсальные устройства — это просто сенсоры с косичками, которые потребуют от вас разрезания и вставки их в исходный сенсор вашего автомобиля, используя этот разъем, чтобы соответствовать существующей проводке. Это позволяет поставщикам предлагать меньшее количество деталей для более широкого диапазона транспортных средств и областей применения.

Некоторые люди не решаются использовать датчик универсального типа, учитывая необходимые работы по их установке. Они больше подходят для транспортных средств с более сложными датчиками, странными комбинациями двигателей (подумайте о замене двигателей) или для приложений за пределами США.В качестве примера, моим единственным вариантом был универсальный датчик для Nissan, который у меня был ранее, с двигателем от автомобиля, который здесь в штатах не предлагается. Сращивание было простым, и в эксплуатации оно было не хуже оригинала. Еще одним дополнительным преимуществом универсальных датчиков O2 является то, что они более экономичны, чем устройства с точной подгонкой.

Как проверить датчики кислорода

Примечание редактора: «KG» в комментариях ниже добавил эту невероятно полезную короткую инструкцию по тестированию ваших датчиков.

«Для этого вам понадобится вольтметр постоянного тока с высоким сопротивлением. Начните с зажима датчика в тисках или используйте плоскогубцы или зажимы, чтобы удерживать его. Зажмите отрицательный провод вольтметра в корпусе, а положительный к выходному проводу. С пропановой горелкой, установленной на высокий уровень, используйте внутренний синий наконечник пламени, чтобы нагреть рифленую или перфорированную область датчика. Он будет раскаленным докрасна, и этот процесс сожжет часть, если не весь нагар. Вы должны увидеть напряжение постоянного тока не ниже 0.6 в течение двадцати секунд. В противном случае наиболее вероятной причиной является внутренний разрыв цепи или загрязнение свинцом. Если пока все в порядке, снимите с огня. Вы должны увидеть падение напряжения ниже 0,1 вольт в течение четырех секунд. В противном случае, скорее всего, загрязнен силикон. Если все в порядке, нагрейте датчик O2 в течение двух полных минут и следите за падением напряжения. Может случиться так, что иногда при нагревании откроются внутренние соединения. Если на этом этапе датчик все еще в порядке и будет быстро переключаться с высокого на низкий при перемещении пламени, значит, датчик исправен.Имейте в виду, что хорошо или плохо — это относительное понятие, поскольку для впрыска топлива в порт требуется более быстрая информация, чем для карбюраторных систем.

Любой датчик O2, который будет генерировать 0,9 В или более при нагревании, показывает 0,1 В или менее в течение одной секунды после удаления пламени. и проходят двухминутное тепловое испытание, независимо от возраста. При замене датчика не упустите возможность воспользоваться тестом, описанным выше. Это откорректирует ваши навыки оценки и сэкономит вам деньги в будущем.Есть преимущество в замене кислородного датчика, который пройдет проверку, указанную в первой строке этого абзаца ».

Если вы дочитали до этого места, вы, вероятно, почувствуете, что ваши кислородные датчики неисправны. А если это так, и вам интересно, какие из них вам нужны для вашего автомобиля, вы можете перейти на нашу домашнюю страницу и использовать наш инструмент выбора автомобиля в верхнем левом углу. Это гарантирует, что вы купите именно те датчики, которые подходят вашему автомобилю. И если вы не знали, на эти датчики O2 (которые могут быть дорогими), как и на все остальное, что мы продаем, распространяется наша пожизненная гарантия на замену .Если у вас возникнут какие-либо проблемы с ними, просто отправьте их нам для новой замены.

Если вы нашли эту статью полезной или у вас есть какие-либо комментарии, не стесняйтесь оставлять комментарии ниже, подпишитесь на наш канал YouTube и почаще заходите сюда, чтобы увидеть больше подобных статей.

Замена датчика кислорода — все, что вам нужно знать

Что такое датчик кислорода?

Большинство современных двигателей имеют два или более кислородных датчика, встроенных в выхлопную систему, где они предоставляют данные для управления подачей топлива и сокращения выбросов.Датчики кислорода измеряют количество кислорода в выхлопных газах, образующихся при сгорании, и передают эти данные на бортовой компьютер. Кислородный датчик, расположенный ближе всего к двигателю и перед каталитическим нейтрализатором, обычно называемый датчиком на входе, является более чувствительным и служит для точной настройки топливовоздушной смеси. Датчик, расположенный ниже по потоку, самый дальний от двигателя и после каталитического нейтрализатора, оценивает, насколько хорошо каталитический нейтрализатор работает.

Каковы симптомы неисправного кислородного датчика?

Двигатель может работать некорректно, но все равно будет работать.Расход топлива будет заметно меньше, и мы можем заметить пропуски зажигания и неравномерную работу на холостом ходу. Поскольку эти датчики влияют на управление подачей топлива, особенно на расположенные выше по потоку, плохо работающие датчики будут влиять на другие компоненты двигателя. Датчики кислорода выходят из строя из-за возраста, жары и погоды. Кроме того, утечка охлаждающей жидкости и масла в камеру сгорания также сокращает срок службы датчиков.

Насколько серьезен неисправный датчик кислорода?

Неисправный кислородный датчик не оставит вас на обочине дороги, однако ремонт не следует игнорировать.Плохо работающий двигатель быстрее выйдет из строя и приведет к более высоким затратам на ремонт, особенно в случае выхода из строя каталитического нейтрализатора. Найдите хорошего механика, который специализируется на расходе топлива и выхлопных газах, и назначьте встречу. Большинство кислородных датчиков можно заменить в тот же день, поэтому планируйте потерю автомобиля ненадолго.

Получите расчетную оценку услуги по замене датчика кислорода в ближайших магазинах

Какова типичная стоимость замены датчика кислорода?

• Ориентировочная стоимость запчастей 80–300 долларов
• Ориентировочная стоимость рабочей силы 35–150 долларов США

Ориентировочная общая стоимость 115–450 долларов США

Затраты на ремонт при замене кислородного датчика зависят от сложности датчика и его расположения в выхлопной системе.Датчики кислорода перед каталитическим нейтрализатором будут стоить от 150 до 300 долларов, а датчики за нейтрализатором — от 80 до 150 долларов. Аналогичное разделение будет и в стоимости установки. Доступ к датчикам перед каталитическим нейтрализатором труднее, поэтому оплата труда может стоить 70–150 долларов. Если датчик находится за каталитическим нейтрализатором, затраты на рабочую силу обычно находятся в диапазоне от 35 до 60 долларов.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Сэкономьте время, используя Openbay для сравнения цен, а затем запишитесь на прием в квалифицированную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах .
