Резьба болта: Таблица с шагом резьбы для метрического крепежа

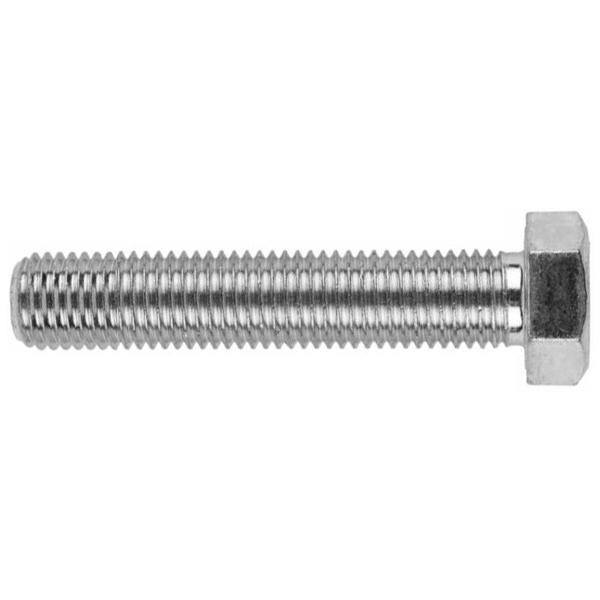

Виды шага резьбы у болтов

Резьба — это нарезка поверхности различных элементов крепления ( в данном случае болтов), со сменяющими друг друга впадинами и выступами. Она бывает разная, в зависимости от предназначения. У каждой резьбы есть свой шаг — положение между двумя равноудаленными выступами, лежащими в одной плоскости. Шаг — одна из двух основных характеристик для крепежных устройств. Их чаще всего два — крупная резьба, и, соответственно — мелкая. Вторая, в свою очередь, делится на следующие типы:

• Мелкая 1;
• Мелкая 2;
• Супермелкая.

Также стоит отметить, что есть и дюймовая система, но у нас более популярна метрическая. Используется несколько стандартов метрической резьбы, однако в Европейской части, а также в США — это, чаще всего, система ISO.

Примеры маркировки

Для того чтобы вы могли разобраться в том, какой болт нужен именно вам и купить такой же, на каждом изделии есть маркировка. Как внутренняя, так и внешняя. В зависимости от шага резьбы болта, изделие маркируется по-своему. Маркировка определяется ГОСТом.Например, если болт выполнен с крупным шагом, то указывают только большую букву М (Метрическая) и наружный диаметр (М8, М12). Если же это мелкая резьба, то указывают еще и третий размер — величину шага в мм. Выглядит это так — М8х2, М12х1 и т.д. Между этими значениями стоит знак х. В некоторых иностранных инструкциях мелкая маркировка может быть обозначена буквами MF.

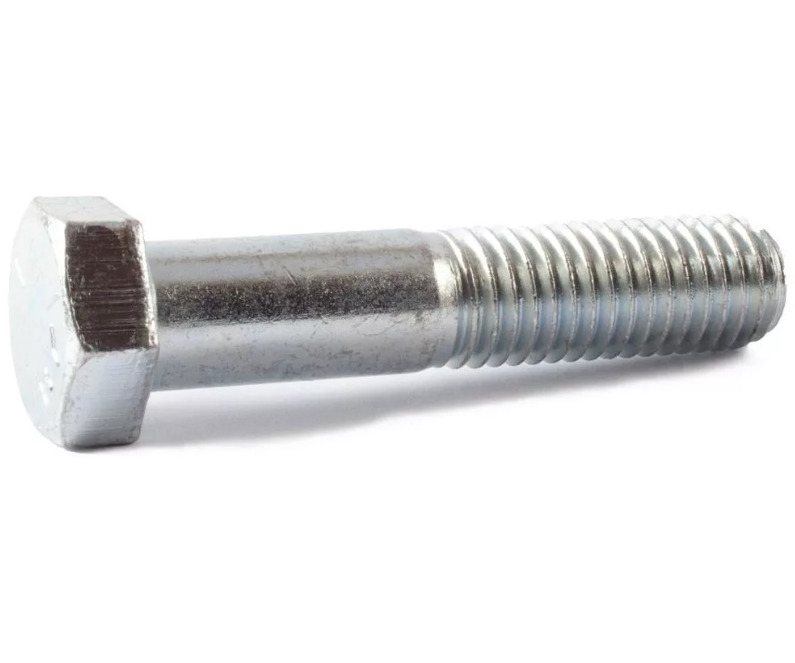

Какой стандартный шаг резьбы бывает у болта

Если говорить о ГОСТе, то здесь четко прописано, что основных шагов только два: размер крупный и мелкий. Причем на каждый болт разрешен только один крупный шаг, мелких же разрешено несколько. Если быть точнее, то классификация следующая:

• Если номинальный диаметр — меньше 1 миллиметра, то шаг резьбы обязательно крупный;
• Если номинальный диаметр составляет от 1 до 64 (либо 68) миллиметров, то параметр — и мелкий и крупный;
• Если номинальный диаметр больше 64(либо 68) миллиметров, то параметр — только мелкий.

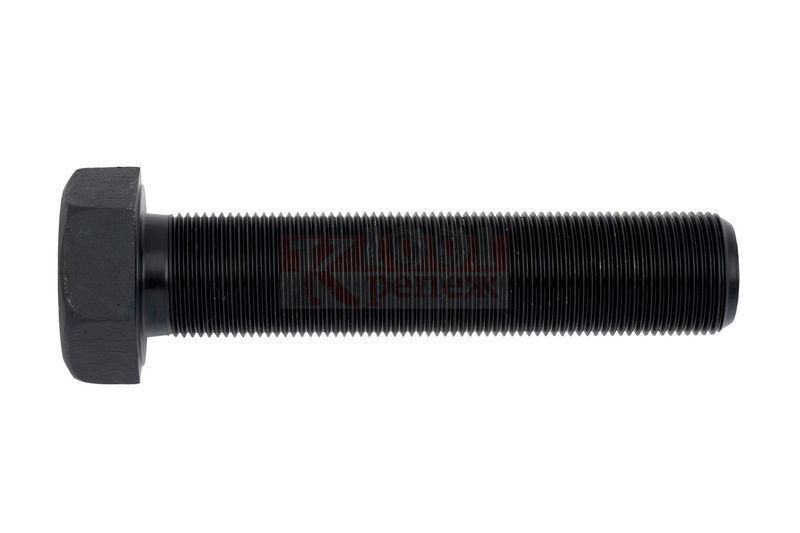

Когда мы говорим о применении болтов, то мелкая резьба чаще всего нужна крепежным устройствам в машиностроении. Это могут быть самолеты, автомобили, различные установки. Такие болты отлично выдерживают нагрузки при вибрациях. Большой диаметр более популярен, такие изделия используют повсеместно, и часто именно их можно увидеть в строительном магазине.

Как определить шаг резьбы болтов?

Для того чтобы это сделать, есть несколько способов. Если маркировка указана, достаточно просто посмотреть на шляпку болта. Там указаны буквы, а под ними — цифры. Если же нет ничего, то простым способом будет линейка. С помощью нее можно узнать шаг резьбы между двумя выступами. Для этого приложите линейку к поверхности по ее оси. Посчитайте количество выступов, после чего поделите длину на количество этих выступов, или же витков. Полученный результат и будет шагом резьбы. Также иногда можно воспользоваться штангенциркулем. Вообще для этой цели существуют специальные приборы. Но, зная простой способ, вы всегда сможете измерить с помощью простой линейки.

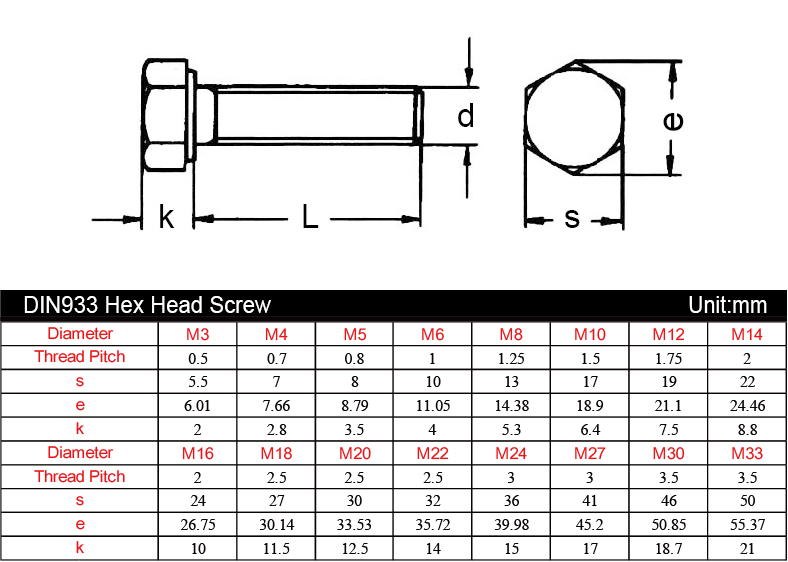

Таблица с шагом резьбы в зависимости от диаметра болта по ГОСТу

Резьба	Шаг резьбы Р, мм
	Основная резьба мм	Мелкая резьба мм
		мелкая	мелкая 2	супермелкая
М1	0.25	(0.2)
М1.2	0.25	(0.2)
М1.4	0.3	(0.2)
М1.6	0.35	(0. 2)
М1.8	0.35	(0.2)
М2.0	0.4	(0.25)
М2.2	0.45	(0.25)
М2.5	0.45	(0.35)
М3.0	0.5	(0.35)
М3.5	0.6	(0.35)
М4.0	0.7	0.5
М5.0	0.8	0.5
М6.0	1.0	0.75	0.5
М8.0	1.25	1.0	0.75	0.5
М10.0	1. 5	1.25	1.0	0.75
М12.0	1.75	1.5	1.25	1.0
М14.0	2.0	1.5	1.25	1.0
М16	2.0	1.5		1.0
М18	2.5	2.0	1.5	1.0
М20	2.5	2.0	1.5	1.0
М22	2.5	2.0	1.5	1.0
М24	3.0	2.0	1.5	1.0
М27	3.0	2.0	1.5	(1. 0)
М30	3.5	2.0	1.5	(1.0)
М33	3.5	2.0	1.5
М36	4.0	3.0	2.0	1.5
М39	4.0	3.0	2.0	1.5
М42	4.5	(4.0) 3.0	2.0	1.5
М45	4.5	(4.0) 3.0	2.0	1.5
М48	5.0	(4.0) 3.0	2.0	1.5
М52	5.0	(4.0) 3.0	2.0	1.5
М56	5. 5	4.0	3.0 (2.0)	1.5
М60	5.5	4.0	3.0 (2.0)	1.5
М64	6.0	4.0	3.0	2.0 (1.5)
М68	6.0	4.0	3.0	2.0 (1.5)
