Роторный двигатель на «Ладах». От «Копейки» до «Десятки»: mexanizm — LiveJournal

Внешне  эти машины ничем не отличаются от обычных, производства ВАЗ, как  классических моделей, так и «зубил». Лишь звук работы мотора несколько  иной, отличался от звука обычных «жигулевских» движков. Но если нужно  было, то роторная «Лада» с лёгкостью могла догнать любую машину,  встречавшуюся на дорогах СССР.

Роторно-поршневой  двигатель серийно на советские машины никогда не устанавливался и  обычным покупателям был недоступен. Небольшие партии автомобилей, с  установленным на них РПД предназначались для спецслужб, это так  называемые «догонялки».

Бытует  мнение, что разработкой роторно-поршневых двигателей в СССР впервые  занялись на ВАЗе, изучив конструкцию мотора серийной японской Мазды. Эта  японская компания уже в 1970-х серийно производила автомобили с  двигателем Ванкеля.

В  этой версии правда смешалась с мифом.

Исследованиями на тему роторных  двигателей в СССР занимались задолго до того, как был заложен первый  камень в фундамент Волжского автогиганта. Разработки велись и в НАМИ,  правда, основной сферой применения таких моторов видели всё же авиацию.  Но и за «железный занавес» посматривали с интересом, ведь на Западе то и  дело появлялись любопытные решения, наподобие германского NSU Ro-80.

Поэтому  первопроходцем в теме разработки РПД в СССР Волжский автозавод не был,  но он действительно первым установил такой двигатель на советскую  легковую машину. Да, и правда насчет Мазды, но о прямом копировании там  речи не идет. В ходе испытаний мотора выяснилась масса слабых мест,  устраняя которые, наши конструкторы внесли столько корректировок, что по  итогу получился совсем другой мотор.

Основоположником  концепции РПД является талантливый немецкий изобретатель Генрих  Ванкель. Работы над своим детищем он начал еще в 1920-х годах.

Мотором  заинтересовалась BMW, оказывала финансовую поддержку исследователю, но  до коммерческого продукта дело тогда так и не дошло, а там и вовсе  смутные времена в Европе наступили…

Принцип работы РПД.

Продолжил  Ванкель свои исследования уже после войны, и при поддержке компании  NSU, на автомобили которой предполагалась установка РПД.

На  этот раз почти получилось. В 1963 году появилась роторная версия  знаменитого NSU Prince, вскоре подобным мотором обзавелся и  полноразмерный седан NSU Ro-80, завоевавший в 1968 году почетный титул  Автомобиля года в Европе.

Двигатель NSU Ro-80. Машина, кстати, переднеприводная.

Несмотря  на столь высокое достижение, автомобили разочаровали владельцев низким  ресурсом капризного мотора и его высокой прожорливостью. Спрос на них  был невысок, за 10 лет производства собрали всего 37 тыс. экземпляров.

Опыт  западных коллег, в том числе и негативный, помог советским инженерам  выработать саму концепцию применения будущего мотора – автоспорт, и  различные «догонялки», где такие факторы как ресурс мотора и его  экономичность были, по сути, не важны.

ВАЗ-21018

Большую  роль в появлении «советского Ванкеля» сыграл В.Н.Поляков, фактически,  под свою ответственность распорядившийся начать работы по разработке  двигателя уже конкретно для применения его на автомобилях ВАЗ.

Опытные  образцы односекционного РПД были готовы в 1976 году, но испытания  показали, что на машины их ставить пока рано, слишком они были «сырыми».  Процесс доводки занял несколько лет, на завод даже сам Ванкель  приезжал, делился своим опытом.

Впервые  РПД мощностью 70 л.с. под капотом «копейки» оказался в 1982 году.  Машина получила индекс ВАЗ-21018 и одно из неофициальных названий «волк в  овечьей шкуре». Учитывая специфику будущего применения, информации о  машине в прессе было мало, а те скромные крупицы, что просачивались в  советскую прессу, обрастали впоследствии массой мифов и догадок.

Скромные упоминания о машине в советской прессе. 1985 год.

В  ходе испытаний двигатели ВАЗ-311 один за одним выходили из строя, менее  чем за год они все вышли из строя. По результатам очередной масштабной  работы над ошибками, уже через год появился двухсекционный двигатель  ВАЗ-411 мощностью 120 л.с.

Этот  двигатель, а так же его более мощная (140 л.с.) версия ВАЗ-413 нашел  применение в машинах КГБ. В основной состав кортежей они не входили,  статус ведь не тот, но, как говорят, всегда были где-то неподалёку, под  видом обычных гражданских машин. Но большая часть машин шла на службу  МВД, в особенности – ГАИ.

Внешне  эти «заряженные» версии ничем не отличались от обычных патрульных  машин. Ели очень уж хорошо присмотреться к передней части, то за  радиаторной решеткой можно рассмотреть, помимо обычного, еще и масляный  радиатор, которого на обычных «Жигулях» никогда не было. Роторный  двигатель при работе сильно греется.

Чаще всего, советский «Ванкель» ассоциируется именно с «копейкой», иногда еще вспоминают «пятерку», имевшую индекс ВАЗ-21058.

Небольшие  партии выпускались до 1991 года, в свободную продажу они не поступали, и  даже после распада СССР, с выходом роторной ВАЗ-21079, всё было не так  просто. Отсутствовали необходимые документы, разрешающие её реализацию  населению, ведь необходимыми сертификатами для свободной, коммерческой  реализации машин с таким двигателем завод не обзавелся, учитывая узкую  специфику применения в СССР, сертификаты для розницы просто были не  нужны.

Шли  годы, и лишь в 1997 году любой желающий мог купить новый отечественный  автомобиль с двигателем Ванкеля. Желающих, правда, было немного. О  плюсах, и тем более минусах таких моторов автолюбители, в основной своей  массе, уже знали.

Для  любителей «светофорных гонок» и прочего стритрейсинга способность  «восьмерки» набирать сотню за 8 секунд было большим плюсом, скорость под  200 км/час тоже являлась важным преимуществом (с нарушением ПДД,  естественно), но масса проблем тоже имела вес.

РПД под капотом ВАЗ-2108

Низкий  ресурс, постоянно текущие сальники, повышенный расход бензина и  капризность не нового мотора не вызывали оптимизма у потенциальных  покупателей из категории тех, кому автомобиль нужен просто что бы  ездить.

В  принципе, эти же проблемы преследовали и зарубежные машины с РПД, из-за  чего те и не получили массового развития, так что в данном случае  упрекать ВАЗ особо не в чем, сама конструкция мотора очень уж  специфична.

Кстати,  в 90-х и начале 2000-х появились роторные модификации ВАЗ 2110 и 2115, к  которым добавлен индекс 91, но большого распространения они тоже не  получили, и в 2004 году работы над совершенствованием РПД на ВАЗе были  свернуты окончательно.  Oldtimer

АвтоВАЗ отказался от роторных моторов – Коммерсантъ Самара

Как стало известно „Ъ“, на АО «АвтоВАЗ» принято решение о закрытии специального конструкторского бюро, выпускающего роторно-поршневые двигатели (СКБ РПД). Это единственное производство, выпускающее в России двигатели данного класса (ими, как правило, оснащались автомобили спецслужб). Производство роторных моторов сворачивается в рамках программы оптимизации расходов АвтоВАЗа. Приказ о прекращении выпуска РПД еще не подписан, но руководство бюро уже ищет инвестора, которого заинтересуют его проекты.

Роторно-поршневой двигатель (другое название — «двигатель Ванкеля», по фамилии изобретателя) был разработан в начале 60-х годов. В конце 60-х годов лицензию на производство РПД приобрели 11 автомобилестроительных компаний, но к концу 90-х годов эти моторы выпускали только АвтоВАЗ и японская Mazda.
Специальное конструкторское бюро по производству роторно-поршневых двигателей Волжского автозавода было создано в 1974 году. Бюро должно было создать в короткий срок двигатель для моделей «ВАЗ», превосходящий по своим техническим параметрам традиционные поршневые образцы. В начале 80-х годов работниками СКБ РПД был разработан односекционный двигатель ВАЗ-311 мощностью 70 л. с., аналогичный японскому двигателю 13В. Этим двигателем были оснащены несколько сотен автомобилей ВАЗ-2101 (они продавались под индексом ВАЗ-210118). Однако все они были отозваны из-за выявившихся дефектов мотора — РПД были заменены на поршневые двигатели, а руководство АвтоВАЗа отказалось от массового выпуска роторных моторов.
Штат бюро был сокращен в два раза, и оно переквалифицировалось на мелкосерийный выпуск двигателей для машин, поставляемых силовым структурам. Специально для машин МВД и спецслужб был разработан двухсекционный двигатель мощностью 120 л. с., а в 1994 году его сменил 140-сильный ВАЗ-415. В год завод выпускал около 150 машин с роторными двигателями. Роторный мотор, правда, изнашивался вдвое быстрее поршневого, зато разгонял «Жигули» до невероятных скоростей. Скажем, машина, оснащенная РПД ВАЗ-415, разгонялась до 100 км/ч за 9 секунд, а максимальная скорость ее достигала 190 км/ч.
О ликвидации СКБ РПД (в его штате более 200 человек) гендиректор АвтоВАЗа Виталий Вильчик заявил на встрече с профсоюзным активом предприятия. Сокращение, по словам гендиректора, проводится в рамках оптимизации затрат АвтоВАЗа. Руководитель бюро Владимир Шиякин подтвердил „Ъ“, что руководство подразделения ищет инвестора для продолжения своих разработок. Он отказался назвать компании, с которыми ведет переговоры о сотрудничестве. По словам господина Шиякина, бюро предполагает сосредоточиться на авиационной тематике (разработкой двигателей для самолетов малой авиации СКБ занимается с 1996 года). На АвтоВАЗе „Ъ“ заявили, что приказ гендиректора о ликвидации СКБ РПД пока не подписан, и от дальнейших комментариев отказались.
ВЛАД ТРИФОНОВ

Мелкосерийный автомобиль ВАЗ-21059 для спецслужб СССР с роторным двигателем | Мехвод

Приветствую, друзья!

Автомобиль ВАЗ-2105 всем нам хорошо знаком, но мало кто знает о существовании такой редкой модификации как ВАЗ-21059. Модель ВАЗ-21059 выпускалась специально для спец служб СССР (ГАИ, КГБ, МВД). Изюминкой ВАЗ-21059 является установленный в автомобиль роторный мотор ВАЗ-4132.

Двух секционный роторный двигатель ВАЗ-4132 объемом 1.3 литра, мощностью 140 лошадиных сил, способен разогнать автомобиль до ста километров в час приблизительно за 9 секунд. Хочу отметить, что характеристики двигателя ВАЗ-4132 намного превосходят характеристики поршневого двигателя ВАЗ-2106 объемом 1.6 литров и мощностью около 72 лошадиных сил. В то время среди многих автовладельцев «классики» бытовало такое мнение, что двигатель ВАЗ-2106 — это самый мощный мотор, устанавливаемый в «Жигули». Однако на службе в правоохранительных органах находились автомобили ВАЗ-21059 способные развенчать этот миф.

Выпуск ВАЗ-21059 был мелкосерийный, для гражданских лиц в продажу не поступал.

Вот так выглядит роторный мотор под капотом автомобиля ВАЗ-21059.

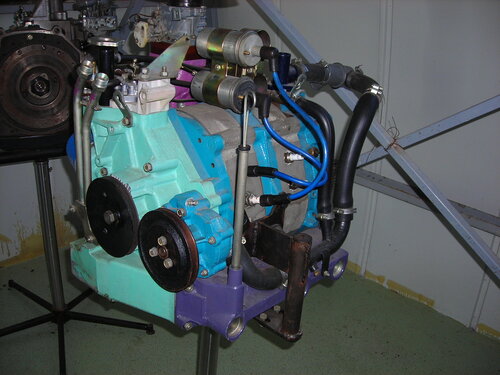

На фото изображен роторный двигатель модели ВАЗ-4132.

На фото изображен роторный двигатель модели ВАЗ-4132.

Кроме плюсов, роторный двигатель ВАЗ-4132 имеет так же ряд существенных минусов. В первую очередь это связанно с тем, что мото-ресурс у роторного двигателя намного меньше, чем у поршневого ДВС. Расход топлива у двигателя ВАЗ-4132 выше примерно в два раза чем, к примеру, у двигателя ВАЗ-2106. В процессе эксплуатации автомобиля с роторным мотором нужно постоянно следить за уровнем масла в двигателе, так как его большой расход считается нормой. И самый огромный минус у роторного двигателя — это его сложность в ремонте. Отсутствие запчастей в магазинах и различных приспособлений для ремонта в автосервисах делают роторный двигатель неремонтопригодным.

Двухсекционный роторный двигатель в паре с механической коробкой передач.

На фото изображен роторный двигатель в паре с механической коробкой передач.

На фото изображен роторный двигатель в паре с механической коробкой передач.

Роторный двигатель ВАЗ-4132 имеет две секции, по две свечи зажигания на одну секцию, где происходит сгорание топлива. В каждой из секций установлен трехгранный ротор, который «играет» роль поршня. В роторном четырехтактном моторе отсутствуют клапана газораспределительного механизма. В виде топлива может использоваться бензин марки АИ-76 или АИ-92.

Принцип работы роторного двигателя.

Автор: User:Y_tambe — User:Y_tambe’s file, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=290591

Автор: User:Y_tambe — User:Y_tambe’s file, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=290591

ВАЗ-21059 был не единственной мелкосерийной моделью «АвтоВаза», на которую устанавливали роторный двигатель, попыток было много, но все они не имели массового серийного производства. По моему мнению, из-за имеющихся минусов, описанных выше, роторный двигатель в наше время не рентабелен. Почти все документы, касающиеся автомобилей для спец служб, комплектовавшихся роторно-поршневым двигателем, на сегодняшний день засекречены.

Так же вам может быть интересна другая моя статья.

<<Автомобиль ГАЗ-24-34 спецслужб СССР, так тщательно замаскированный под модель ГАЗ-24-10>>

Спасибо за внимание! Пишите комментарии! Подписаться на канал можно здесь!👍

Автоклуб ВАЗ 2101

tazovod (36), smallinsect (

29), водительь (35), Мария (34), Димася (30), Гиорги (35), MAST1FF (29), Htadn (39), PLAHA (38), URA (53), viktor2103 (39), Солонинка (28), Japonchik (31), maks-mt (39), Vladis_DN (27), solarson (31), tolstuj (35), romeoonas (33), Fenox (40), ZEMA (52), Ann_911 (33), Сан-Саныч (42), Nikola (43), остап (29), newo (55), orion258 (39), Suguda (32), Lelouche (40), Slava. k (38), manon35 (35), Механик_ВАЗ (32), Александр SWIFT (46), gar1n (59), Psilitsa (32), KasiK (48), Slayer_vin (41), Александр121 (31), zodiac76 (45), PJR (33), Стасон (34), aop (57), GrandRaycer (30), PitbullZ (31), Андрей Sava (34), roman1234 (47), kadaffi (42), dennis 21011 (36), VOV4IK 21011 (32), MikeDS (46), SergeyAV (51)

принцип работы. Плюсы и минусы роторного двигателя

Array
(
    [TAGS] => Двигателестроение
    [~TAGS] => Двигателестроение
    [ID] => 106412
    [~ID] => 106412
    [NAME] => Роторный двигатель: принцип работы.  Плюсы и минусы роторного двигателя
    [~NAME] => Роторный двигатель: принцип работы. Плюсы и минусы роторного двигателя
    [IBLOCK_ID] => 1
    [~IBLOCK_ID] => 1
    [IBLOCK_SECTION_ID] => 104
    [~IBLOCK_SECTION_ID] => 104
    [DETAIL_TEXT] =>



	 С изобретением двигателя внутреннего сгорания прогресс в развитии автомобилестроения шагнул далеко вперед. Несмотря на то, что общее устройство ДВС оставалось одинаковым, данные агрегаты постоянно усовершенствовались. Наряду с этими моторами появлялись более прогрессивные агрегаты роторного типа. Но почему они так и не получили широкого распространения в автомобильном мире? Ответ на этот вопрос мы рассмотрим в статье.


 История возникновения агрегата


	 Двигатель роторного типа был сконструирован и испытан разработчиками Феликсом Ванкелем и Вальтером Фройде в 1957 году. Первый автомобиль, на который был установлен данный агрегат, – спорткар NSU «Спайдер».  Исследования показали, что при мощности мотора в 57 лошадиных сил данная машина имела возможность разогнаться до колоссальных 150 километров в час. Производство автомобилей «Спайдер» в комплектации с 57-сильным роторным двигателем длилось около 3-х лет.


	 После этого данным типом двигателей стали оснащать автомобиль NSU Ro-80. Впоследствии роторные моторы устанавливались на «Ситроены», «Мерседесы», ВАЗы и «Шевроле». Одним из самых распространенных автомобилей с роторным двигателем является японский спорткар «Мазда» модели Cosmo Sport. Также японцы стали оснащать данным мотором модель RX. Принцип работы роторного двигателя («Мазда» RX) заключался в постоянном вращении ротора с переменой тактов работы. Но об этом немного позже. В нынешнее время японский автопроизводитель не занимается серийным выпуском машин с роторными двигателями. Последней моделью, на которую ставился такой мотор, стала «Мазда» RX8 модификации Spirit R. Однако в 2012 году производство данной версии автомобиля было прекращено.


 Устройство и принцип работы


	 Какой имеет роторный двигатель принцип функционирования? Данный тип моторов отличается 4-тактным циклом действия, как и на классическом ДВС. Однако принцип работы роторно-поршневого двигателя немного отличается от такового у обычных поршневых. В чем главная особенность данного мотора? Роторный двигатель Стирлинга имеет в своей конструкции не 2, не 4 и не 8 поршней, а всего один. Называется он ротором. Вращается данный элемент в цилиндре специальной формы. Ротор насаживается на вал и соединяется с зубчатым колесом. Последнее имеет шестеренчатое сцепление со стартером. Вращение элемента происходит по эпитрохоидальной кривой. То есть лопасти ротора попеременно перекрывают камеру цилиндра. В последней происходит сгорание топлива. Принцип работы роторного двигателя («Мазда» Cosmo Sport в том числе) заключается в том, что за один оборот механизм толкает три лепестка жестких кругов. В то время как деталь вращается в корпусе, три отсека внутри меняют свой размер.  Благодаря изменению размеров в камерах создается определенное давление.


 Фазы работы


	 Как действует роторный двигатель? Принцип работы (gif-изображения и схему РПД вы можете увидеть ниже) данного мотора заключается в следующем. Функционирование двигателя состоит из четырех повторяющихся циклов, а именно:


	 1. Подачи топлива. Это первая фаза работы двигателя. Она происходит в тот момент, когда вершина ротора находится на уровне отверстия подачи. Когда камера открыта для основного отсека, ее объем приближается к минимуму. Как только ротор вращается мимо нее, в отсек попадает топливно-воздушная смесь. После этого камера снова становится закрытой.


	 2. Сжатия. Когда ротор продолжает свое движение, пространство в отсеке уменьшается. Таким образом, происходит сжатие смеси из воздуха и топлива. Как только механизм проходит отсек со свечей зажигания, объем камеры снова уменьшается. В этот момент происходит воспламенение смеси.


	 3. Воспламенения. Зачастую роторный двигатель (ВАЗ-21018 в том числе) имеет несколько свечей зажигания. Это обусловлено большой длиной камеры сгорания. Как только свеча воспламеняет горючую смесь, уровень давления внутри увеличивается в десятки раз. Таким образом, ротор снова приводится в действие. Далее давление в камере и количество газов продолжают расти. В этот момент происходит перемещение ротора и создание крутящего момента. Так продолжается до тех пор, пока механизм не пройдет выхлопной отсек.


	 4. Выпуска газов. Когда ротор проходит данный отсек, газ под высоким давлением начинает свободно перемещаться в выхлопную трубу. При этом движение механизма не прекращается. Ротор стабильно вращается до тех пор, пока объем камеры сгорания снова не упадет до минимума. К этому времени из мотора выдавится оставшееся количество отработавших газов.




	 Именно такой имеет роторный двигатель принцип работы.  ВАЗ-2108, на который также монтировался РПД, как и японская «Мазда», отличался тихой работой мотора и высокими динамическими характеристиками. Но в серийное производство данная модификация так и не была запущена. Итак, мы выяснили, какой имеет роторный двигатель принцип работы.


 Недостатки и преимущества


	 Не зря данный мотор привлек внимание столь многих автопроизводителей. Его особый принцип работы и конструкция имеют целый ряд преимуществ по сравнению с другими типами ДВС. Итак, какие имеет роторный двигатель плюсы и минусы? Начнем с явных преимуществ. Во-первых, роторный двигатель имеет наиболее сбалансированную конструкцию, а потому практически не вызывает высоких вибраций при работе. Во-вторых, данный мотор имеет более легкий вес и большую компактность, а потому его установка особо актуальна для производителей спорткаров. Кроме того, небольшой вес агрегата дал возможность конструкторам добиться идеальной развесовки нагрузок по осям.  Таким образом, автомобиль с данным двигателем становился более устойчивым и маневренным на дороге.




	 Ну и, конечно же, простора конструкции. Несмотря на то же самое количество тактов работы, устройство данного двигателя гораздо проще, чем у поршневого аналога. Для создания роторного мотора требовалось минимальное количество узлов и механизмов. Однако главный козырь данного двигателя заключается не в массе и низких вибрациях, а в высоком КПД. Благодаря особому принципу работы роторный мотор имел большую мощность и коэффициент полезного действия. Теперь о недостатках. Их оказалось намного больше, чем преимуществ. Основная причина, по которой производители отказывались покупать такие моторы, заключалась в их высоком расходе топлива. В среднем на сто километров такой агрегат тратил до 20 литров горючего, а это, согласитесь, немалый расход по сегодняшним меркам.


 Сложность производства деталей


	 Кроме того, стоит отметить высокую стоимость производства деталей данного двигателя, которая объяснялась сложностью изготовления ротора.  Для того чтобы данный механизм правильно прошел эпитрохоидальную кривую, нужна высокая геометрическая точность (для цилиндра в том числе). Поэтому при изготовлении роторных двигателей невозможно обойтись без специализированного дорогостоящего оборудования и особых знаний в технической области. Соответственно, все эти затраты заранее закладываются в цену автомобиля.


 Перегревы и высокие нагрузки


	 Также из-за особой конструкции данный агрегат был часто подвержен перегреву. Вся проблема заключалась в линзовидной форме камеры сгорания.




	 В отличие от нее, классические ДВС имеют сферическую конструкцию камеры. Топливо, которое сгорает в линзовидном механизме, превращается в тепловую энергию, расходуемую не только на рабочий ход, но и на нагрев самого цилиндра. В конечном итоге частое «закипание» агрегата приводит к быстрому износу и выходу его из строя.


 Ресурс


	 Не только цилиндр терпит большие нагрузки.  Исследования показали, что при работе ротора значительная часть нагрузок ложится на уплотнители, расположенные между форсунками механизмов. Они подвергаются постоянному перепаду давления, потому максимальный ресурс двигателя составляет не более 100-150 тысяч километров.




	 После этого мотору требуется капитальный ремонт, стоимость которого порой равносильна покупке нового агрегата.


 Расход масла


	 Также роторный двигатель очень требователен к обслуживанию.




	 Расход масла у него составляет более 500 миллилитров на 1 тысячу километров, что заставляет заливать жидкость каждые 4-5 тыс. километров пробега. Если вовремя не произвести замену, мотор попросту выйдет из строя. То есть к вопросу обслуживания роторного двигателя нужно подходить более ответственно, иначе малейшая ошибка чревата дорогостоящим ремонтом агрегата.


 Разновидности


	 На данный момент существует пять разновидностей данных типов агрегатов:


	 1.  Роторные моторы с возвратно-вращательными движениями вала.


	 2. С равномерным вращением вала. При этом в его конструкции не используются какие-либо уплотнительные механизмы. Расположение камер сгорания у них спирального типа.




	 3. Агрегаты с пульсирующе-вращательным движением, направленным в 1 сторону.


	 4. С планетарным вращением вала, без уплотнительных элементов. Яркий пример тому – двигатель Ванкеля.


	 5. РПД с равномерной работой рабочих элементов и спиральным типом расположения камер сгорания.


 Роторный двигатель (ВАЗ-21018-2108)


	 История создание ВАЗовских роторных ДВС датируется 1974 годом. Именно тогда было создано первое конструкторское бюро РПД. Однако первый разработанный нашими инженерами двигатель имел схожую конструкцию с мотором Ванкеля, который укомплектовывался на импортные седаны NSU Ro80. Советский аналог получил название ВАЗ-311.  Это самый первый советский роторный двигатель. Принцип работы на ВАЗовских автомобилях данного мотора имеет одинаковый алгоритм действия РПД Ванкеля. Первым автомобилем, на который стали устанавливать данные двигатели, стал ВАЗ модификации 21018. Машина практически ничем не отличалась от своего «предка» – модели 2101 – за исключением используемого ДВС. Под капотом новинки стоял односекционный РПД мощностью в 70 лошадиных сил. Однако в результате исследований на всех 50 образцах моделей были обнаружены многочисленные поломки мотора, которые заставили Волжский завод отказаться от применения данного типа ДВС на своих автомобилях на ближайшие несколько лет.




	 Основная причина неисправностей отечественного РПД заключалась в ненадежных уплотнениях. Однако советские конструкторы решили спасти данный проект, презентовав миру новый 2-секционный роторный двигатель ВАЗ-411. Впоследствии был разработан ДВС марки ВАЗ-413. Основные их различия заключались в мощности.  Первый экземпляр развивал до 120 лошадиных сил, второй – порядка 140. Однако в серию данные агрегаты снова не вошли. Завод принял решение ставить их только на служебные автомобили, использовавшиеся в ГАИ и КГБ.


 Моторы для авиации, «восьмерок» и «девяток»


	 В последующие годы разработчики пытались создать роторный мотор для отечественной малой авиации, однако все попытки оказались безрезультатными. В итоге конструкторы снова занялись разработкой двигателей для легковых (теперь уже переднеприводных) автомобилей ВАЗ серии 8 и 9. В отличие от своих предшественников новоразработанные моторы ВАЗ-414 и 415 являлись универсальными и могли использоваться на заднеприводных моделях авто типа «Волга», «Москвич» и так далее.


 Характеристики РПД ВАЗ-414




	 Впервые данный двигатель появился на «девятках» лишь в 1992 году. По сравнению со своими «предками» данный мотор имел следующие преимущества: Высокую удельную мощность, которая давала возможность машине набрать «сотню» всего за 8-9 секунд.  Большой коэффициент полезного действия. С одного литра сгоревшего топлива удавалось получить до 110 лошадиных сил мощности (и это без какой-либо форсировки и дополнительной расточки блока цилиндров). Высокий потенциал для форсирования. При правильной настройке можно было увеличить мощность двигателя на несколько десятков лошадиных сил. Высокооборотистость мотора. Такой двигатель способен был работать даже при 10 000 об./мин. При таких нагрузках мог функционировать только роторный двигатель. Принцип работы классических ДВС не позволяет их эксплуатировать долго на высоких оборотах. Относительно малый расход топлива. Если прежние экземпляры «съедали» на «сотню» порядка 18-20 литров топлива, то данный агрегат потреблял всего 14-15 в среднем режиме эксплуатации.


 Сегодняшняя ситуация с РПД на Волжском автозаводе


	 Все вышеописанные двигатели не получили большой популярности, и вскоре их производство было свернуто. В дальнейшем Волжский автозавод пока не планирует возрождать разработку роторных двигателей. Так что РПД ВАЗ-414 так и останется скомканным клочком бумаги в истории отечественного машиностроения. Итак, мы выяснили, какой имеет роторный двигатель принцип работы и устройство.


	 Источник:
	syl.ru
    [~DETAIL_TEXT] =>



	 С изобретением двигателя внутреннего сгорания прогресс в развитии автомобилестроения шагнул далеко вперед. Несмотря на то, что общее устройство ДВС оставалось одинаковым, данные агрегаты постоянно усовершенствовались. Наряду с этими моторами появлялись более прогрессивные агрегаты роторного типа. Но почему они так и не получили широкого распространения в автомобильном мире? Ответ на этот вопрос мы рассмотрим в статье.


 История возникновения агрегата


	 Двигатель роторного типа был сконструирован и испытан разработчиками Феликсом Ванкелем и Вальтером Фройде в 1957 году. Первый автомобиль, на который был установлен данный агрегат, – спорткар NSU «Спайдер». Исследования показали, что при мощности мотора в 57 лошадиных сил данная машина имела возможность разогнаться до колоссальных 150 километров в час. Производство автомобилей «Спайдер» в комплектации с 57-сильным роторным двигателем длилось около 3-х лет.


	 После этого данным типом двигателей стали оснащать автомобиль NSU Ro-80. Впоследствии роторные моторы устанавливались на «Ситроены», «Мерседесы», ВАЗы и «Шевроле». Одним из самых распространенных автомобилей с роторным двигателем является японский спорткар «Мазда» модели Cosmo Sport. Также японцы стали оснащать данным мотором модель RX. Принцип работы роторного двигателя («Мазда» RX) заключался в постоянном вращении ротора с переменой тактов работы. Но об этом немного позже. В нынешнее время японский автопроизводитель не занимается серийным выпуском машин с роторными двигателями. Последней моделью, на которую ставился такой мотор, стала «Мазда» RX8 модификации Spirit R. Однако в 2012 году производство данной версии автомобиля было прекращено.


 Устройство и принцип работы


	 Какой имеет роторный двигатель принцип функционирования? Данный тип моторов отличается 4-тактным циклом действия, как и на классическом ДВС. Однако принцип работы роторно-поршневого двигателя немного отличается от такового у обычных поршневых. В чем главная особенность данного мотора? Роторный двигатель Стирлинга имеет в своей конструкции не 2, не 4 и не 8 поршней, а всего один. Называется он ротором. Вращается данный элемент в цилиндре специальной формы. Ротор насаживается на вал и соединяется с зубчатым колесом. Последнее имеет шестеренчатое сцепление со стартером. Вращение элемента происходит по эпитрохоидальной кривой. То есть лопасти ротора попеременно перекрывают камеру цилиндра. В последней происходит сгорание топлива. Принцип работы роторного двигателя («Мазда» Cosmo Sport в том числе) заключается в том, что за один оборот механизм толкает три лепестка жестких кругов. В то время как деталь вращается в корпусе, три отсека внутри меняют свой размер. Благодаря изменению размеров в камерах создается определенное давление.


 Фазы работы


	 Как действует роторный двигатель? Принцип работы (gif-изображения и схему РПД вы можете увидеть ниже) данного мотора заключается в следующем. Функционирование двигателя состоит из четырех повторяющихся циклов, а именно:


	 1. Подачи топлива. Это первая фаза работы двигателя. Она происходит в тот момент, когда вершина ротора находится на уровне отверстия подачи. Когда камера открыта для основного отсека, ее объем приближается к минимуму. Как только ротор вращается мимо нее, в отсек попадает топливно-воздушная смесь. После этого камера снова становится закрытой.


	 2. Сжатия. Когда ротор продолжает свое движение, пространство в отсеке уменьшается. Таким образом, происходит сжатие смеси из воздуха и топлива. Как только механизм проходит отсек со свечей зажигания, объем камеры снова уменьшается. В этот момент происходит воспламенение смеси.


	 3. Воспламенения. Зачастую роторный двигатель (ВАЗ-21018 в том числе) имеет несколько свечей зажигания. Это обусловлено большой длиной камеры сгорания. Как только свеча воспламеняет горючую смесь, уровень давления внутри увеличивается в десятки раз. Таким образом, ротор снова приводится в действие. Далее давление в камере и количество газов продолжают расти. В этот момент происходит перемещение ротора и создание крутящего момента. Так продолжается до тех пор, пока механизм не пройдет выхлопной отсек.


	 4. Выпуска газов. Когда ротор проходит данный отсек, газ под высоким давлением начинает свободно перемещаться в выхлопную трубу. При этом движение механизма не прекращается. Ротор стабильно вращается до тех пор, пока объем камеры сгорания снова не упадет до минимума. К этому времени из мотора выдавится оставшееся количество отработавших газов.




	 Именно такой имеет роторный двигатель принцип работы. ВАЗ-2108, на который также монтировался РПД, как и японская «Мазда», отличался тихой работой мотора и высокими динамическими характеристиками. Но в серийное производство данная модификация так и не была запущена. Итак, мы выяснили, какой имеет роторный двигатель принцип работы.


 Недостатки и преимущества


	 Не зря данный мотор привлек внимание столь многих автопроизводителей. Его особый принцип работы и конструкция имеют целый ряд преимуществ по сравнению с другими типами ДВС. Итак, какие имеет роторный двигатель плюсы и минусы? Начнем с явных преимуществ. Во-первых, роторный двигатель имеет наиболее сбалансированную конструкцию, а потому практически не вызывает высоких вибраций при работе. Во-вторых, данный мотор имеет более легкий вес и большую компактность, а потому его установка особо актуальна для производителей спорткаров. Кроме того, небольшой вес агрегата дал возможность конструкторам добиться идеальной развесовки нагрузок по осям. Таким образом, автомобиль с данным двигателем становился более устойчивым и маневренным на дороге.




	 Ну и, конечно же, простора конструкции. Несмотря на то же самое количество тактов работы, устройство данного двигателя гораздо проще, чем у поршневого аналога. Для создания роторного мотора требовалось минимальное количество узлов и механизмов. Однако главный козырь данного двигателя заключается не в массе и низких вибрациях, а в высоком КПД. Благодаря особому принципу работы роторный мотор имел большую мощность и коэффициент полезного действия. Теперь о недостатках. Их оказалось намного больше, чем преимуществ. Основная причина, по которой производители отказывались покупать такие моторы, заключалась в их высоком расходе топлива. В среднем на сто километров такой агрегат тратил до 20 литров горючего, а это, согласитесь, немалый расход по сегодняшним меркам.


 Сложность производства деталей


	 Кроме того, стоит отметить высокую стоимость производства деталей данного двигателя, которая объяснялась сложностью изготовления ротора. Для того чтобы данный механизм правильно прошел эпитрохоидальную кривую, нужна высокая геометрическая точность (для цилиндра в том числе). Поэтому при изготовлении роторных двигателей невозможно обойтись без специализированного дорогостоящего оборудования и особых знаний в технической области. Соответственно, все эти затраты заранее закладываются в цену автомобиля.


 Перегревы и высокие нагрузки


	 Также из-за особой конструкции данный агрегат был часто подвержен перегреву. Вся проблема заключалась в линзовидной форме камеры сгорания.




	 В отличие от нее, классические ДВС имеют сферическую конструкцию камеры. Топливо, которое сгорает в линзовидном механизме, превращается в тепловую энергию, расходуемую не только на рабочий ход, но и на нагрев самого цилиндра. В конечном итоге частое «закипание» агрегата приводит к быстрому износу и выходу его из строя.


 Ресурс


	 Не только цилиндр терпит большие нагрузки. Исследования показали, что при работе ротора значительная часть нагрузок ложится на уплотнители, расположенные между форсунками механизмов. Они подвергаются постоянному перепаду давления, потому максимальный ресурс двигателя составляет не более 100-150 тысяч километров.




	 После этого мотору требуется капитальный ремонт, стоимость которого порой равносильна покупке нового агрегата.


 Расход масла


	 Также роторный двигатель очень требователен к обслуживанию.




	 Расход масла у него составляет более 500 миллилитров на 1 тысячу километров, что заставляет заливать жидкость каждые 4-5 тыс. километров пробега. Если вовремя не произвести замену, мотор попросту выйдет из строя. То есть к вопросу обслуживания роторного двигателя нужно подходить более ответственно, иначе малейшая ошибка чревата дорогостоящим ремонтом агрегата.


 Разновидности


	 На данный момент существует пять разновидностей данных типов агрегатов:


	 1. Роторные моторы с возвратно-вращательными движениями вала.


	 2. С равномерным вращением вала. При этом в его конструкции не используются какие-либо уплотнительные механизмы. Расположение камер сгорания у них спирального типа.




	 3. Агрегаты с пульсирующе-вращательным движением, направленным в 1 сторону.


	 4. С планетарным вращением вала, без уплотнительных элементов. Яркий пример тому – двигатель Ванкеля.


	 5. РПД с равномерной работой рабочих элементов и спиральным типом расположения камер сгорания.


 Роторный двигатель (ВАЗ-21018-2108)


	 История создание ВАЗовских роторных ДВС датируется 1974 годом. Именно тогда было создано первое конструкторское бюро РПД. Однако первый разработанный нашими инженерами двигатель имел схожую конструкцию с мотором Ванкеля, который укомплектовывался на импортные седаны NSU Ro80. Советский аналог получил название ВАЗ-311. Это самый первый советский роторный двигатель. Принцип работы на ВАЗовских автомобилях данного мотора имеет одинаковый алгоритм действия РПД Ванкеля. Первым автомобилем, на который стали устанавливать данные двигатели, стал ВАЗ модификации 21018. Машина практически ничем не отличалась от своего «предка» – модели 2101 – за исключением используемого ДВС. Под капотом новинки стоял односекционный РПД мощностью в 70 лошадиных сил. Однако в результате исследований на всех 50 образцах моделей были обнаружены многочисленные поломки мотора, которые заставили Волжский завод отказаться от применения данного типа ДВС на своих автомобилях на ближайшие несколько лет.




	 Основная причина неисправностей отечественного РПД заключалась в ненадежных уплотнениях. Однако советские конструкторы решили спасти данный проект, презентовав миру новый 2-секционный роторный двигатель ВАЗ-411. Впоследствии был разработан ДВС марки ВАЗ-413. Основные их различия заключались в мощности. Первый экземпляр развивал до 120 лошадиных сил, второй – порядка 140. Однако в серию данные агрегаты снова не вошли. Завод принял решение ставить их только на служебные автомобили, использовавшиеся в ГАИ и КГБ.


 Моторы для авиации, «восьмерок» и «девяток»


	 В последующие годы разработчики пытались создать роторный мотор для отечественной малой авиации, однако все попытки оказались безрезультатными. В итоге конструкторы снова занялись разработкой двигателей для легковых (теперь уже переднеприводных) автомобилей ВАЗ серии 8 и 9. В отличие от своих предшественников новоразработанные моторы ВАЗ-414 и 415 являлись универсальными и могли использоваться на заднеприводных моделях авто типа «Волга», «Москвич» и так далее.


 Характеристики РПД ВАЗ-414




	 Впервые данный двигатель появился на «девятках» лишь в 1992 году. По сравнению со своими «предками» данный мотор имел следующие преимущества: Высокую удельную мощность, которая давала возможность машине набрать «сотню» всего за 8-9 секунд. Большой коэффициент полезного действия. С одного литра сгоревшего топлива удавалось получить до 110 лошадиных сил мощности (и это без какой-либо форсировки и дополнительной расточки блока цилиндров). Высокий потенциал для форсирования. При правильной настройке можно было увеличить мощность двигателя на несколько десятков лошадиных сил. Высокооборотистость мотора. Такой двигатель способен был работать даже при 10 000 об./мин. При таких нагрузках мог функционировать только роторный двигатель. Принцип работы классических ДВС не позволяет их эксплуатировать долго на высоких оборотах. Относительно малый расход топлива. Если прежние экземпляры «съедали» на «сотню» порядка 18-20 литров топлива, то данный агрегат потреблял всего 14-15 в среднем режиме эксплуатации.


 Сегодняшняя ситуация с РПД на Волжском автозаводе


	 Все вышеописанные двигатели не получили большой популярности, и вскоре их производство было свернуто. В дальнейшем Волжский автозавод пока не планирует возрождать разработку роторных двигателей. Так что РПД ВАЗ-414 так и останется скомканным клочком бумаги в истории отечественного машиностроения. Итак, мы выяснили, какой имеет роторный двигатель принцип работы и устройство.


	 Источник:
	syl.ru
