Ручная лебедка своими руками чертежи
Ручная лебедка своими руками, чертежи предлагаемой конструкции носят обзорный характер, так как размеры червячной передачи зависят от геометрии используемого вала и шестерни глиста.
Преимущества предлагаемой конструкции:
• высокий уровень безопасности при работах
• не нужен дополнительный стопорный механизм
• небольшие габаритные размеры
• минимум деталей
• сборка и разборка конструкции занимает минимум времени
Из чего же состоит ручная лебедка:
• шестерни глиста
• вал намотки троса
• латунная втулка
• корпус
• ручка
ШЕСТЕРНИ ГЛИСТА
Выбираем с учетом расчетной грузоподъемности лебедки. Зная их геометрические размеры, по предложенной схеме, можно изготовить простой механизм подъема грузов.
ВАЛ НАМОТКИ ТРОСА
Конструкцию можно сделать цельной или сварной из нескольких деталей.
ЛАТУННАЯ ВТУЛКА
Обеспечивает скольжение вала во время его вращения.
КОРПУС
Изготовим из швеллера гнутого стального неравнополочного ГОСТ 8281-80 и листового металла ГОСТ 19903-74. В нашем примере использован швеллер 200х50х30х4 (мм) и листовой металл толщиной 4 (мм). Корпус состоит из длинного и короткого швеллеров, скрепленных между собой левой и правой пластинами при помощи болтового соединения М8.
РУЧКА
Изготовлена из металла с деревянной вставкой. Ручка крепится к валу при помощи штифта 10х36 ГОСТ 3128-70.
Порядок сборки
1. На вал с обеих сторон надеваем латунные втулки.
2.
На втулки одеваем металлические пластины.3. Металлические пластины крепим к длинному швеллеру:
— болтами DIN 933;
— пружинными шайбами ГОСТ 6402-70;
— гайками ГОСТ 5915-70.
Размер крепежа под резьбу М8.
4. На вал намотки вставляем шпонку и насаживаем шестерню, затем одеваем металлическую втулку.
5. С обеих сторон вала намотки надеваем латунные втулки.
6. Со стороны шестерни, вал вставляем в длинный швеллер.
7. С обратной стороны надеваем на латунную втулку короткий швеллер и крепим его к пластинам болтами, пружинными шайбами и гайками М8.
Ручная лебедка своими руками собрана. Крепим ее к стене гаража.
Чтобы уменьшить нагрузку на барабан лебедки, необходимо использовать систему блоков (полиспастные механизмы).
Из представленных рисунков видно, что используя полиспастные механизмы, можно снизить нагрузку на барабан в четыре раза.
Заказать чертеж
Поделитесь с друзьями!
Как сделать лебедку своими руками и какие виды лебедок бывают
Лебёдка — очень нужный и даже необходимый в ряде случаев инструмент.
Разработанное для передвижения и перемещения тяжёлых грузов устройство стало незаменимым и для внедорожников в ненастную погоду. Для легковых авто, как правило, достаточно обычного домкрата, но случаются ситуации, когда и лебёдка не помешала бы. В экстренных ситуациях можно соорудить её самостоятельно.
Лебёдка своими руками
Лебёдка сама по себе представляет довольно простую конструкцию и её легко изготовить из подручных материалов, что сэкономит деньги, пока вы не купили полноценное устройство. Соорудить можно электрический и ручной вариант инструмента.
Проще и быстрее всего изготовить лебедку можно из троса и трубы. Для этого необходимо вбить в землю ось и надеть на неё трубу с закреплённым тросом. Далее под нижний виток троса подсунуть рычаг любого происхождения, с помощью которого можно осуществлять наматывание троса на трубу.
Для электроверсии понадобится рукоятка для вращения или стартерный мотор от советского автомобиля в качестве силового агрегата.
Хотя он не особо мощный, но функцию подъемника выполнить вполне сможет. Присматривая редуктор лучше остановиться на советской электродрели с придаточным числом одного к двадцати. Понадобится так же вал с шестерней, подшипники, две пластины из металла. В качестве барабана можно использовать кусок трубы. Необходимые расходники в виде болтов, гаек, листового материала тоже нужно предусмотреть. Для работы с этими запчастями понадобится болгарка, разводной ключ и сварочный агрегат.
- Создание барабана. Две круглые металлические пластины с отверстиями по центру привариваются к концам металлической трубы, внутри которой вложен вал с шестернёй. Таким образом получается некая катушка.
- Ещё две пластины квадратной формы, диагональю не менее окружности получившейся катушки, оснащаются по центру подшипниками, на которые надевается катушка.
- Квадратные пластины послужат корпусом. Просверленные по углам, они стягиваются длинными болтами.
- Стартер устанавливается так, чтобы произошло сцепление с шестерней вала. Работы аппарата можно производить от пульта, либо от простой кнопки.
Необходимо понимать, что самодельные лебёдки не смогут полностью заменить профессионального инструмента, который вы можете заказать в «ПК СКиТ».
Ручная или барабанная?
Выбирая себе лебёдку, необходимо представлять функции, для которых она понадобилась. Барабанные больше подойдут для несложных работ. Все операции с ним проводятся на уровне человеческого роста и созданы для увеличения тяги.Ручные лебёдки используются в труднодоступных местах. С их помощью облегчается проведение бытовых, ремонтных монтажных работ. Компактность инструмента позволяет постоянно возить его с собой.
Хай джек
Новое поколение реечных домкратов Хай Джек во многом упрощают жизнь владельцам внедорожников. Поменять, колесо, вытащить автомобиль из трясины, оттащить поваленные деревья – всё возможно, если при себе есть такой домкрат.
Такой инструмент обладает целым рядом качественных показателей, среди которых: высокая грузоподъемность и универсальность. Универсален Хай Джек тем, что использовать его можно как домкрат и как лебедку.
Производители предлагают дополнительные комплекты к домкрату, среди которых есть и лебёдочный. Такой набор дополнен отрезками цепи с крюками и перехватами, стропом и перчатками. Благодаря технологии хай джек, сдвинуть или поднять тяжёлые предметы с его помощью можно даже в самых затруднённых условиях.
Сделать лебедки своими руками очень просто!
Ручные лебедки, изготовленные своими руками, незаменимы в хозяйстве, а также при строительстве дома или транспортного средства, которое в определенных ситуациях может выполнять роль трактора. Они нужны для подъема груза, при возведении различных конструкций и перемещении грузов по участку. Этот строительный элемент можно использовать как самостоятельный механизм для погрузочно-разгрузочных работ. Но не всегда можно купить электрическую или механическую лебедку, потому что это может быть дорого и неудобно.
Если владелец дома или стройки проживает в деревне, не всегда есть возможность поехать в ближайший город, чтобы сделать такое приобретение. Поэтому нужно уметь делать лебедки своими руками – это может пригодиться в любой момент. Такие механизмы всегда должны быть в доме, ведь бывают разные ситуации, когда они могут понадобиться.
На что обратить внимание при выборе?
Для начала стоит разобраться, что это за конструкции и для чего они используются. Ведь если приходится это делать самому, нужно понимать, что строить и для чего. По конструкции лебедка может быть тянущей (для перемещения по горизонтали) и подъемной (для подъема и опускания груза). По типу привода эти конструкции делятся на электрические и ручные, а по принципу действия: механика, гидравлика, рычаги, а также скребковые и червячные элементы для грузового понятия. Стоит отметить, что от установки устройства зависит тип и режим работы механизма. Рычаги можно использовать, если вам нужно переместить груз, например, в металлопрокат или в строительный супермаркет.
С ним вы можете перемещаться как по горизонтали, так и по вертикали. Ручные лебедки, сделанные своими руками, можно использовать на складах, где нужно постоянно перемещать мешки или ящики с какой-то продукцией.
С чего начать сбор конструкции?
Выбрав тип механизма, можно приступать к конструированию конструкции. В магазине нужно купить шпильку с резьбой, которая потом будет вращаться, а гайка будет ее закреплять. Нужно закрепить их на подшипниках, прикрепить трос, который затем пропускается через специальные опоры и перекидывается через блок. На конце этого троса находится крюк и система тросов. Привод штифта вставляется вручную и прикрепляется шестерня. Благодаря подручным средствам и таким простым действиям своими руками изготавливаются крепкие и надежные ручные лебедки, которые можно использовать для разных целей. Так, на ферме будет необходимая конструкция, которая всегда пригодится.
Автомобиль с лебедкой — уверенная езда по бездорожью
Рано или поздно автовладелец, которому приходится ездить по плохой дороге, сталкивается с проблемой приобретения данной конструкции.
Ручная лебедка для автомобиля – незаменимая вещь, которая может пригодиться в любой момент. Конечно, подобных элементов на рынке очень много, но все же сделанная самостоятельно, эта конструкция будет надежным помощником в разных ситуациях. Работать такое приспособление будет нормально, а мощность будет зависеть от физической силы человека и длины рычага, к которому прилагаются усилия.
Что такое самодельная лебедка?
Основной узел — барабан с тросом. Ручная лебедка для автомобиля очень проста, ведь можно найти готовые детали и просто собрать их вместе. Например, барабан или ступицы от «Жигулей» — все это пригодится для сборки конструкции. Если подручных материалов нет, то придется изготовить их самостоятельно. К щекам приварить толстостенную трубу. В зависимости от конструкции можно вварить еще одну ведомую шестерню, а в трубе сделать место под подшипники.
Всем известно, что «Джипы» — надежные машины, но иногда им требуется подобное устройство для выполнения какой-либо работы.
Ручная лебедка для внедорожника должна быть прочной и долговечной. Поэтому лучше сделать это самостоятельно, чтобы быть уверенным во всех деталях и элементах.
Червячная передача — высокая степень надежности
Во многих механизмах этого типа, имеющих большую грузоподъемность, предусмотрено регулирование скорости троса. За счет этого можно изменять интенсивность прилагаемых физических усилий. Червячная ручная лебедка может иметь различные варианты крепления. Такое устройство отличается простотой эксплуатации и значительной надежностью. С помощью этого элемента, рассчитанного на несущую способность, можно выполнять монтажные, ремонтные и строительные работы. Лебедка будет иметь высокий уровень безопасности при эксплуатации. У него должен быть удобный захват, а червячный редуктор может обеспечить отличную способность удержания груза.
Надежный и прочный механизм — быстрая и простая эксплуатация
Если вам нужно перестроить крышу или оштукатурить стены до второго этажа и выше, то вам понадобится механическая ручная лебедка, с помощью которой вы сможете поднять черепицу или другой материал.
Такие конструкции приобретают владельцы загородных участков и дорогих гаражей. В общем, лебедка пригодится на все случаи жизни, нужно только, чтобы она была рассчитана на большую грузоподъемность и не сломалась при первом использовании. Элементы такой конструкции могут подвергаться коррозии, поэтому металлические детали можно обработать специальным раствором для предотвращения ржавчины. За счет этого лебедка будет служить долго и производить подъем груза.
Как починить ремень лебедки? – АТТА
Лебедки
Бьяттаадмин
Если вы постоянно перемещаете транспортные средства с помощью прицепа, вы знаете, насколько важно иметь лебедку на прицепе, который вы используете. На днях я перевозил автомобиль для клиента, когда ремень на лебедке повел себя ненадлежащим образом. Эта ситуация заставила меня задуматься: как закрепить ремень лебедки?
Существует два способа крепления ремня лебедки.
Есть два способа: заменить ремень на лебедке в случаях, когда ремень полностью порвался, а затем распутать и повторно выровнять ремень для лебедок, которые необходимо зафиксировать, когда ремень застревает в определенном положении или запутывается на лебедке.
Специалисты в области грузоподъемности согласны с тем, что лебедки изготавливаются для подъема грузов в пределах емкости, которая может быть размещена на корпусе устройства. Когда ремень лебедки перегружается, он может порваться, и тогда его придется чинить. В некоторых случаях ремень лебедки может застрять, и тогда его также необходимо будет починить. В этом посте я поделюсь своими исследованиями по фиксации ремня лебедки.
Как закрепить ремень лебедки?
Есть две основные причины, по которым вам может потребоваться починка ремня лебедки: ремень может быть сломан или может возникнуть проблема с выравниванием, которую необходимо исправить. Мы рассмотрим следующие пункты под их собственными подзаголовками
- Как починить сломанный или поврежденный ремень, заменив ремень на лебедке.
- Как исправить неправильно совмещенный ремень на лебедке путем его повторного выравнивания.
Производители лебедок рекомендуют, чтобы лебедка ремонтировалась квалифицированными специалистами, особенно если на лебедку еще распространяется гарантия. Конечно, гарантия не будет учитываться, если повреждение было вызвано неправильным использованием, и в этих случаях, возможно, стоит попытаться починить лебедку самостоятельно. В следующей части мы рассмотрим починку порванного ремня на лебедке.
Как починить ремень лебедки, заменив ремень
Первый вариант, который мы рассмотрим, — это замена сломанного или поврежденного ремня лебедки. Если вы хорошо разбираетесь в рукоделии и работе с ручными инструментами и имеете базовое представление о том, как работает лебедка, то у вас есть хорошие шансы заменить ремень лебедки, и тогда вам стоит взглянуть на руководство, которое следует.

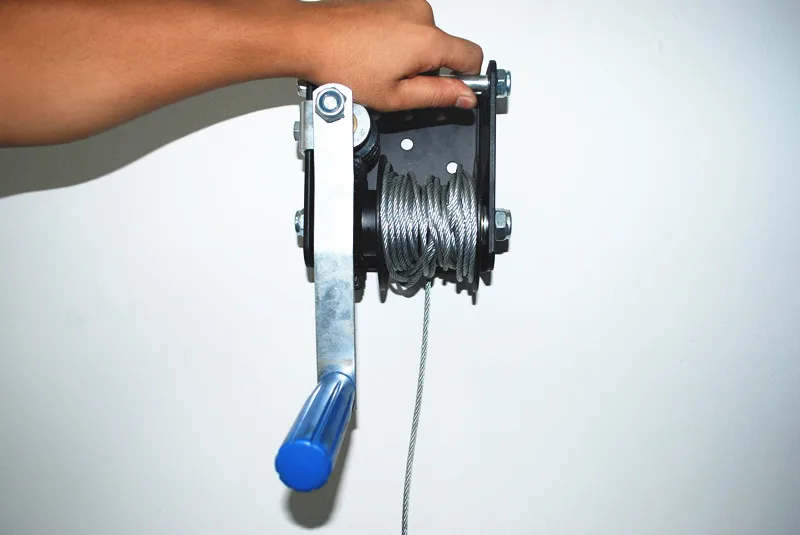

Руководство по замене ремня на ручной лебедке
Ручная лебедка обычно используется на прицепах для лодок и автомобилей, и вероятность того, что вам потребуется заменить ремень на такой лебедке, очень велика, потому что ремни затягиваются.
много наказаний, когда они используются часто. Вот как починить ручную лебедку, заменив ремень:
Шаг 1
Соберите инструменты (гаечные ключи, молоток, пробойник и отвертку) и средства индивидуальной защиты (подходящие перчатки и очки) для выполнения задачи и убедитесь, что новый ремешок имеет правильную длину, ширину и грузоподъемность. . В этом поможет информация на бирке.
Шаг 2
Закрепите колеса прицепа с помощью противооткатных упоров, чтобы прицеп не двигался, пока вы откручиваете детали ручной лебедки. Теперь вам нужно будет раскатать всю длину ремешка, который вы заменяете.
Шаг 3
Следующий шаг, который вам нужно сделать, это закрепить барабан лебедки с помощью отвертки. Для этого вставьте отвертку в одно из отверстий на катушке, а затем поверните катушку, пока она не упрется в корпус лебедки.
Шаг 4
Необходимо ослабить центральный болт катушки. Если он застрял, вы можете использовать проникающее масло, чтобы помочь отделить гайку и болт друг от друга.
Обычно трейлер подвергается воздействию природных элементов.
Шаг 5
Когда центральный болт ослаблен, необходимо вынуть его из корпуса лебедки. Если болт погнут или поврежден, вы должны использовать пробойник и молоток, чтобы вытащить его. В этом случае также потребуется замена центрального болта.
Шаг 6
Когда центральный болт вывернут, старая лента будет ослаблена, так как она удерживается центральным болтом. Осмотрите центральный болт и очистите его, если вы собираетесь использовать его снова. Эксперты рекомендуют заменить болт, особенно если прицеп подвергается воздействию природных явлений.
Шаг 7
Извлеките новый ремешок из упаковки и поместите ремешок в том же направлении, что и ремешок, который вы сняли. Вставьте центральный болт, убедившись, что болт проходит через петлю крепления ремня.
Шаг 8
Теперь вы закрепите центральный болт, выполнив действия, противоположные тому, что вы делали, когда ослабляли его.
Теперь вы можете намотать ремень на катушку с помощью ручки и постучать себя по плечу, потому что задача выполнена.
Руководство по фиксации ремня на ручной лебедке, если он смещен
Смещение ремня может быть вызвано неправильным обращением с лебедкой или использованием ремня неправильного размера для катушки лебедки. Вот как исправить смещенный ремешок:
Шаг 1
Если ремешок смещен, это приведет к застреванию катушки, и тогда вам нужно будет сначала отсоединить катушку. Это делается путем потягивания ремня при повороте ручки подъемника. Если шпуля застряла, вы можете немного ослабить центральный болт, чтобы облегчить эту задачу.
Шаг 2
После того, как ремень освободится, вы должны найти, где началось смещение. Если ремень сместился из-за подъема под неправильным углом, это легко исправить, потому что вы можете повторно разместить его под правильным углом.
Шаг 3
Если ремень был поврежден или не подходит по размеру для лебедки, вам придется заменить ремень так же, как в предыдущем руководстве.
