Как подтянуть рулевую рейку и убрать люфт своими руками
Реечные рулевые механизмы обладают существенными преимуществами перед прочими типами на относительно лёгких транспортных средствах. Это высокая точность управления, простота и компактность конструкции, возможность достаточно простого сопряжения со всеми классами усилителей руля.
Содержание статьи:
- 1 Первые симптомы неисправности рулевого механизма
- 2 Особенности регулировки рулевой рейки
- 2.1 Как прыгает рулевой вал
- 2.2 Где идет подтягивание рейки
- 2.3 Как подтянуть
- 2.4 Как убрать люфт
Надёжность и долговечность также удовлетворительные, но во многом зависят от своевременного ухода и регулировочных работ. Одна из них – устранение подтяжкой возникающего люфта во внутреннем зацеплении, что возможно на ряде производящихся механизмов.
Первые симптомы неисправности рулевого механизма
Любой рулевой механизм предназначен для передачи усилия от вращения рулевого колеса на перемещение тяг рулевой трапеции.
По теме: Как устроен и работает гидроусилитель
Так и происходит, современные устройства имеют беззазорную конструкцию. Но со временем наступает неизбежный износ трущихся деталей, от чего не спасают даже самые совершенные смазочные материалы. Автоматические регулировки также не всегда способны помочь, в сочленениях возникают люфты.
Любой люфт в нагруженной знакопеременной силой конструкции обязательно вызовет возникновение стуков. Именно это и является основным проявлением прогрессирующей неисправности.

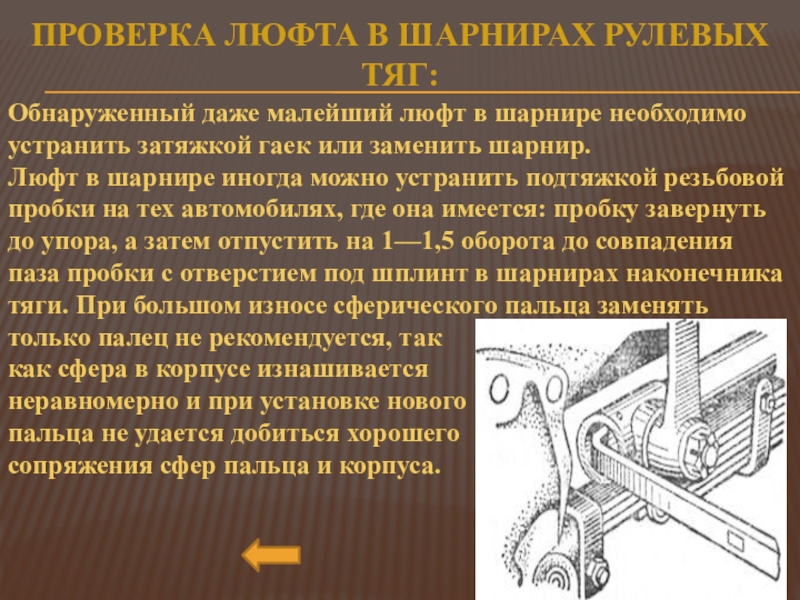

Источники стука существуют в разных точках изношенной рулевой системы:
- между шаровыми наконечниками и их обоймами в концевых шарнирах и местах сопряжения тяг с рейкой рулевого механизма;
- ослабшие крепёжные соединения, например, рулевые рычаги и сошки, пальцы наконечников в проушинах, крепление корпуса рейки с кузову или подрамнику;
- ступичные подшипники и элементы подвески, непосредственно к рулевому управлению не относящиеся, но обеспечивающие поворот управляемых колёс;
- направляющие втулки в местах выхода рейки из корпуса;
- увеличенный зазор в подшипниках входного вала;
- люфт в зубчатом соединении ведущей шестерни и рейки.
Стуки могут возникать как при рулении, так и просто при прямолинейной езде по неровностях, которые существуют всегда, на самой гладкой дороге.
Чтобы выбрать зазор в доли миллиметра, сильно сотрясать подвеску не потребуется, достаточно малейшего отклонения, а стук всегда отчётливо различим на фоне общего акустического комфорта в целом исправного автомобиля.
Вторым симптомом будет появление увеличенного углового свободного хода рулевого колеса. Такое будет наблюдаться при любом возникновении зазора, но сильно раздражать начнёт при критической его величине.
Особенно опасно такое явление с точки зрения нарушения управляемости автомобиля. Машина неадекватно отреагирует на действия по объезду препятствия, а при попытке стабилизировать её в случае срыва колёс в скольжение возникнут большие затруднения.
Особенности регулировки рулевой рейки
Регулировке, то есть ремонтному воздействию без замены деталей, подлежит лишь зазор в основном зацеплении входного вала с зубчатой рейкой. Но не всегда, поскольку упоры рейки обычно снабжены компенсационной пружиной. Иногда увеличение её натяга временно помогает устранить стуки.
Как прыгает рулевой вал
Продольная компенсация люфта вала мало где предусмотрена, он установлен на двух радиально-упорных подшипниках. Но если они выполнены коническими или в конструкции предусмотрено изменение их положения вдоль оси вала, то «прыжков» ведущей шестерни поперёк рейки можно избежать регулировкой. Износ подшипников будет скомпенсирован.
Важно не перетянуть их, что намного сократит ресурс и увеличит усилие поворота руля. Подшипники обычно входят в состав ремкомплектов и меняются при переборке.
Где идет подтягивание рейки
Для устранения зазора непосредственно между рейкой и ведущим валом с шестерней используется перемещение скользящего упора, по которому движется рейка в своей центральной части.
Зазор может увеличиться по причине:
- износа зубчатого зацепления рейки с шестерней;
- износа направляющих втулок, из-за чего свободу получит вся рейка;
- продавливания сухаря упора регулировочной гайки.
В первом случае подтягивать особенно опасно, поскольку величина зазора зависит от угла поворота руля. В положении движения прямо износ сочленения максимален, а по краям останется в исходном состоянии. Если затянуть в середине – в крайних положениях руль будет подклинивать.
Прочие случаи допускают регулировку с сохранением эффекта на несколько тысяч километров пробега. Но долговременное улучшение возможно лишь при переборке или замене механизма.
Как подтянуть
Машина вывешивается на подъёмнике или подставках до полного освобождения управляемых колёс.
- с регулировочного узла удаляется заглушка, если она предусмотрена конструкцией конкретного автомобиля;
- используя спецключи, ослабляется контргайка (при наличии), после чего заворачивается регулировочная до пропадания люфта в механизме;
- оценивать зазор можно поворачивая колесо или вращая руль;
- не допускается ощутимое увеличение сопротивления вращения в любом положении колёс, от упора до упора.
Не всегда возможен компромисс между наличием зазора и подклинивании рейки. При неравномерном зазоре отрегулировать механизм невозможно. Особенно если регулировки уже неоднократно проводились.
Как убрать люфт
Радикальный способ устранения люфта – замена ремкомплекта механизма или рейки в сборе. Только так гарантированно обнулятся зазоры при сохранении плавного вращения руля.
Устранить люфты в реечном механизме простой регулировкой возможно в ограниченном числе случаев и на очень короткое время. Проверять результат следует при неработающем двигателе, иначе трение компенсирует усилитель руля.
Поэтому если машина имеет большой пробег без ремонта, а при попытке регулировки не получается найти компромисс между высоким трением рейки и наличием люфтов, то лучше замена в сборе.
В продаже имеются как механизмы производителей для афтермаркета, так и восстановленные в заводских условиях оригинальные изделия.
Рулевой люфт
Олег | 2017-03-07
Со временем ввиду износа элементов рулевого управления может возникнуть избыточный рулевой люфт, что может негативно повлиять на управляемость автомобиля. Однако необходимо отметить, что существуют допустимые его пределы, для разных автомобилей они могут отличаться.
Проверка люфта рулевого колеса
На автомобиле ленд крузер прадо люфт проверяется на неподвижном автомобиле, для этого автомобиль устанавливается на ровную площадку без уклонов, при этом колеса должны находится в положении, соответствующем прямолинейному движению автомобиля.
Сначала проверяем люфт на автомобиле с выключенным двигателем, то есть с неработающим гидроусилителем руля.
Покачивая руль из стороны в сторону с небольшим усилием, чтобы колеса оставались неподвижными смотрим на какое расстояние происходит отклонение. Максимальный люфт не должен превышать 30 мм.
Если люфт превышает допустимые показатели значит необходимо произвести ремонт рулевой колонки.
Далее заводим двигатель и повторяем процедуру проверки, если в этом случае превышен максимальный люфт, то необходимо производить ремонт рулевого механизма (рулевая рейка, рулевые наконечники).
От исправности рулевой системы зависит ваша безопасность и безопасность всех участников дорожного движения, это надо четко осознавать.
Если кому-нибудь может пригодиться данная информация пожалуйста Поделитесь ей в соц. сетях
