Ручная самодельная лебедка лучший помощник в домашнем хозяйстве

Многие считают, что лебедка – это типично автомобильный аксессуар. Применение этому приспособлению можно найти в быту. Как и любой другой инструмент, лебедку можно изготовить самостоятельно.

Общий принцип конструкции следующий: при помощи шкивов, звездочек, шестерен – изменяется передаточное отношение. В результате прилагаемое усилие многократно увеличивается, позволяя при помощи небольшого источника тяги перемещать значительные тяжести.

Для понимания процесса ознакомимся с разновидностями лебедок, рассматривая варианты самостоятельного изготовления:

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.
Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

ВАЖНО! При изготовлении подобных приспособлений требуется аккуратность и расчет конструкции. Разрушение механизма под действием большого веса может привести к травмам.

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Электрическая лебедка

Исходя из названия – вращение обеспечивает электродвигатель.

Главное преимущество конструкции – не нужно прилагать физических усилий. Да и находиться рядом с работающим механизмом не обязательно, у большинства экземпляров имеется пульт.
Как сделать самодельную лебедку с электроприводом? Не сложнее, чем механическую.

Единственная деталь, которую придется взять извне – собственно мотор. Остальные запчасти либо делаются своими руками, либо приобретаются на вес в пунктах приема металла.
Самая популярная разработка отечественных «кулибиных» — лебедка из стартера.

Самодельный кран из лебедки – два устройства в одном

Независимо от того, самодельная у вас лебедка, или фабричная – ее можно с успехом применить в качестве силового блока для подъемного крана.

При строительстве или ремонте дома, вы обязательно столкнетесь с подъемом тяжестей на большую высоту. Конечно, можно обойтись талями, либо стационарной лебедкой и системой блоков. Но согласитесь, небольшой подъемный кран – это совсем другой уровень работ.

Разработать чертеж можно при помощи любой программы CAD. Главное – правильно рассчитать нагрузку и подобрать материал.

Данный образец рассчитан на подъем грузов 150-200 кг. Этого вполне достаточно для современной коттеджной стройки. На создание механизма потрачено три полноценных рабочих дня. Стоимость считать нет смысла, поскольку большинство деталей буквально со свалки.

Новый только трос (безопасность, прежде всего). Крюк удалось найти в порту, лебедка для подъема стрелы ручная, используется в хозяйстве уже много лет.

Для подъема рабочего троса применена самодельная лебедка с заводским редуктором и электродвигателем от компрессора мощностью 2 кВт. Двигатель трехфазный, поэтому несложно было выполнить реверсную систему пуска на конденсаторах.

Видео обзор ручных лебедок промышленного производства.

Конструкция получилась надежной, испытания проводились на взятии веса в 300 кг. После этого спокойно можно оперировать грузами 100-150 кг без риска получить травму.

ВАЖНО! При использовании подобных приспособлений следует проявлять особую осторожность, поскольку конструкция не проходила сертифицированных испытаний.

About sposport

View all posts by sposport

Загрузка. ..

Самодельная лебёдка

Простая самодельная ручная лебёдка которую может сделать каждый своими руками: фото изготовления с описанием.

Эта самоделка пригодится в первую очередь автолюбителям, с помощью ручной лебёдки можно вытащить авто из грязи или сугроба, да и в хозяйстве ей найдётся применение, поднять груз и прочие тяжести.

Блок: 1/2 | Кол-во символов: 480
Источник: http://sam-stroitel.com/samodelnaya-lebyodka.html

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

ВАЖНО! Стопор должен быть подпружинен.

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок: 2/4 | Кол-во символов: 3544
Источник: http://obinstrumente.ru/ruchnoj-instrument/lebedka-svoimi-rukami.html

Для изготовления самоделки понадобятся материалы:

  • Трещотка для грузового авто.
  • Пара подшипников.
  • Листовой металл.
  • Трос.
  • Шайбы.
  • Крюк.

Вот такая трещотка нам понадобится, снимаем с неё боковые крышки.

Ещё понадобится вот такой трос.

Вставляем в трещотку кусок трубы подходящего диаметра и привариваем трубу к шестерне.

Далее нам понадобятся вот такие шайбы.

Привариваем шайбы к валу, в результате получатся две катушки для намотки троса.

Лебёдку покрасим.

Теперь изготовим ещё один механизм, возьмём две внутренние обоймы от подшипников.

Привариваем к пластине обоймы вот таким образом.

К пластине с обратной стороны привариваем крюк.

Вот и всё, самодельная ручная лебёдка полностью готова к использованию. Трос с одной стороны наматываем на катушки, с обратной накидываем на блок с крюком и крутим трещотку.

С помощью такой лебёдки можно вытянуть застрявший автомобиль, лебёдка компактная и не займёт много места в багажнике, может пригодиться в нужный момент.

Блок: 2/2 | Кол-во символов: 1182
Источник: http://sam-stroitel.com/samodelnaya-lebyodka.html

Создание барабанной лебёдки своими руками

Все перечисленные механизмы удобные в использовании, но дорогостоящие. Выход один — смастерить устройство своими руками.

Варианты изготовления самодельной лебёдки:

  1. из трещотки от КАМаза;
  2. из бензопилы «Дружба».

Вариант первый — используется трещотка от КАМаза с червячным редуктором — из механизма, отвечающего за работу тормозов. Приспосабливаем барабан на основную ось, а к червячной паре прилаживаем рукоятку. Коэффициент усиления составит 1:20.

Можно обрезать штатную тормозную ось болгаркой и насадить на неё барабан. Использование блочного соединения усилит мощность лебёдки вдвое. Требуется смазывать трущиеся поверхности, чтобы самодельное приспособление имело долгий срок службы.

Мощности самодельной лебёдки хватит для подъёма строительных материалов и тяжёлого груза из ямы. Но тяжёлый двигатель вытащить из капота она не поможет.

Мотолебёдка своими руками изготовляется из бензопилы. Этот вариант подойдёт там, где нет электричества. Это изобретение лесорубов, которым требовалось обвязывать срубленные стволы.

С бензопилы «Дружба» снимают кожух, к самодельному барабану приделывают большую звёздочку от мотоциклетного колеса и присоединяют мотоциклетную цепь к ведущей основной звёздочке бензопилы. Получили два редуктора в одном механизме: редуктор бензопилы и цепной редуктор на звёздочках, имеющий передаточное отношение 1:10. За счёт распределения нагрузки увеличивается срок службы рабочих элементов.

Блок: 3/5 | Кол-во символов: 1460
Источник: https://ObInstrumentah.info/izgotovlenie-barabannoj-lebyodki-svoimi-rukami/

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Блок: 3/4 | Кол-во символов: 746
Источник: http://obinstrumente. ru/ruchnoj-instrument/lebedka-svoimi-rukami.html

Использование ручной рычажной лебёдки

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Много оригинальных изобретений можно сделать самому, применив природную смекалку и находчивость.

Блок: 4/5 | Кол-во символов: 724
Источник: https://ObInstrumentah. info/izgotovlenie-barabannoj-lebyodki-svoimi-rukami/

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство. Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла.

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

  • труба прямоугольного сечения для рамы;
  • готовый вал, или труба круглого сечения;
  • стальной лист толщиной 3-5 мм;
  • шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
  • ступицы для вала;
  • готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Блок: 4/6 | Кол-во символов: 3873
Источник: https://motorsguide.ru/advice/kak-izgotovit-ruchnuyu-lebedku

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Один блочок состоит из шкива, по желобу которого перемещается трос, цепь или канат из стальных нитей. Чтобы вращение блока было равномерным, без скачков, используют подшипники. Все элементы требуют смазки.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст применяется в строительстве и сфере транспорта. Блочное соединение включается в конструкции лебёдок, талей, работает в кранах экскаваторов и бульдозеров.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

Блок: 5/5 | Кол-во символов: 1617
Источник: https://ObInstrumentah.info/izgotovlenie-barabannoj-lebyodki-svoimi-rukami/

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

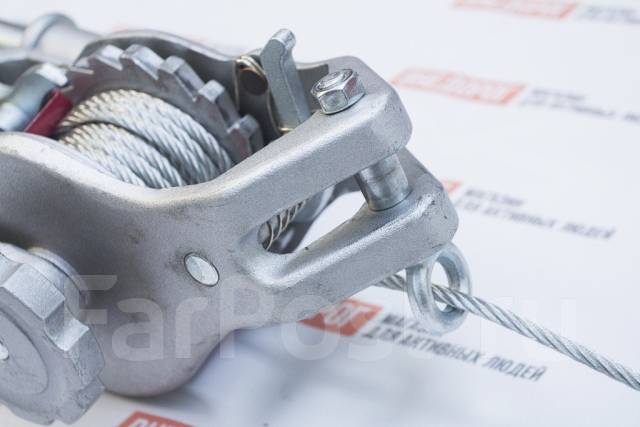

Ручная рычажная лебедка
Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Блок: 4/4 | Кол-во символов: 2433
Источник: http://obinstrumente.ru/ruchnoj-instrument/lebedka-svoimi-rukami. html

Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Блок: 6/6 | Кол-во символов: 772
Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/drugie-elektroinstrumenty/lebedka-ruchnaya. html

Кол-во блоков: 15 | Общее кол-во символов: 24191
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://obinstrumente.ru/ruchnoj-instrument/lebedka-svoimi-rukami.html: использовано 3 блоков из 4, кол-во символов 6723 (28%)
  2. https://ObInstrumentah.info/izgotovlenie-barabannoj-lebyodki-svoimi-rukami/: использовано 3 блоков из 5, кол-во символов 3801 (16%)
  3. http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/drugie-elektroinstrumenty/lebedka-ruchnaya.html: использовано 3 блоков из 6, кол-во символов 4289 (18%)
  4. https://motorsguide.ru/advice/kak-izgotovit-ruchnuyu-lebedku: использовано 4 блоков из 6, кол-во символов 7716 (32%)
  5. http://sam-stroitel.com/samodelnaya-lebyodka.html: использовано 2 блоков из 2, кол-во символов 1662 (7%)

Ручная барабанная лебедка своими руками

Отличным подспорьем в гараже является изготовленная ручная барабанная лебедка своими руками. Она станет полезной при перемещении габаритных грузов, поднятии тяжестей и даже для вытягивания автомобиля, попавшего в экстремальную ситуацию. Такое приспособление можно купить в строительном супермаркете или автомагазине, но самодельная ручная лебедка будет сконструирована с учетом индивидуальных потребностей пользователя.

Необходимость в механизированном оборудовании

Значительные технические сложности в конструкции отсутствуют. В работе этого аппарата задействованы простые физические и механические законы. Это позволяет обеспечить изделию широкую распространенность. Основными преимуществами большинства моделей являются такие факторы:

  • компактность – комфортные габариты позволяют обеспечить мобильность, так как небольшую лебедку можно брать с собой всегда, укладывая в багажник;
  • легкость в эксплуатации – для использования механизма нет необходимости длительное время разбираться с простой конструкцией;
  • мобильность – изделие удастся использовать не только в горизонтальной плоскости, подтягивая что-либо, но и вертикально, для поднятия с земли;
  • универсальность – модели подойдут для решения различных задач, которые могут не быть связаны со строительством или ремонтом;
  • простота ремонта и обслуживания – вытекают из конструкции, включающей минимум элементов и узлов.

Разобраться с самодельной ручной лебедкой сможет даже тот, кто мало знаком с аналогичными устройствами.

Разнообразие моделей

Существует множество вариантов конструкций лебедок. Они позволяют решать вопросы удобными методами. Наиболее популярными являются три типа устройств. Они рассчитаны на оптимальную нагрузку и способны решить большинство текущих задач.

Рычажный вид

Оснащенная тросом рычажная ручная лебедка, своими руками сделанная, состоит из следующих элементов:

  • храповый механизм;
  • стальной трос;
  • ось для намотки троса;
  • мощный металлический рычаг.

Особенностью ее является возможность работы в подвешенном состоянии. Это позволяет избежать в каркасе наличия мощного основания для фиксации изделия. Маятниковые движения рычага приводят во вращение храповик, при этом не происходит разматывания барабана, так как его блокируют специальные фиксаторы в виде кулачков.

Недостатком конструкции является относительно небольшая длина троса, которая редко превышает 5-6 м. К достоинствам относятся формирование значительного тягового усилия. Данный показатель составляет от 0,8 до 4 т. Высота подъема лимитирована 4 метрами при работе в вертикальном режиме.

Барабанный вид

Конструкция данного изделия состоит из следующих частей:

  • базовая опора;
  • редуктор;
  • рукоятка для вращения;
  • барабан;
  • трос с крюками.

Встроенный редуктор для лебедки подбирается червячного или зубчатого типа. Часто используют зубчатый, так как он меньше изнашивается. Однако, червячный способен выдерживать гораздо большие нагрузки.

В некоторых источниках данную модель называют тросовой, так как она оснащена длинным стальным канатом. Принцип работы состоит в следующем:

  • пользователь вращает Г-образную ручку, соединенную с малой шестерней;
  • усилие передается барабану с крупной шестеренкой;
  • трос наматывается на ось барабана.

Благодаря стопорному механизму удается в любой позиции зафиксировать механизм. Тормоз сработает также при резком снижении усилия.

Барабанный тип способен выдерживать нагрузку от 0,3 т до 5 т. При допустимом диаметре троса до 15 мм и особенностях конструкции он может быть длиной до 40 м. Это позволяет не только обеспечить извлечение авто из ямы или болота, но и поднятие крупных каменных либо бетонных блоков.

Монтажно-тяговый тип

В конструкции этой ручной лебедки отсутствует барабан. Фактически она по своим параметрам во многом сходна с рычажными аналогами. Корпус оснащен кулачными зажимами, создающими требуемое усилие.

Кулачки стоят параллельно, благодаря чему усилие на стальной канат распределяется на все стороны примерно в равной степени. Это обеспечивает более длительный срок эксплуатации системе. Рычаг обеспечивает блокировку кулачков. В лебедке имеются тяговый рычаг, предназначение которого в защите от перегруза за счет срезанного штифта.

Этот тип лебедки может использоваться практически в любой сфере хозяйствования. Более совершенная конструкция требует регулярной смазки рабочих узлов.

Простейшая имитация лебедки

Наиболее примитивный, но одновременно действенный вариант самой простой лебедки состоит из цельнометаллического лома длиной 1,2—1,4 м, трубы 40—50 мм диаметром и троса нужной длины. Лом нужно вбить максимально глубоко в грунт, так как он станет в системе основной осью вращения.

Поверх оси надеваем подготовленный патрубок, используемый в качестве рычага. Таким образом между ломом и трубкой образуется угол, близкий к 90 градусам. Это соотношение позволяет вращать схему. Один конец троса крепится к лому мощным карабином, второй – фиксируется на тяговой петле автомобиля.

Труба помогает накручивать канат вокруг лома. Чем она длиннее, тем меньшее усилие придется прикладывать пользователю.

Как сделать лебедку своими руками

Для изготовления собственной конструкции понадобится такой набор:

  • пара шестерен с разным количеством зубьев;
  • вал в виде патрубка для оси намотки;
  • втулки;
  • ручка;
  • каркас из уголка или строительного профиля.

Удобней использовать реальные размеры из подготовленного чертежа или эскиза, изображенного в масштабе.

Ведущая шестеренка передает основное усилие на приводной вал. Желательно выбирать ее с мощными зубьями, обеспечивающими возможность передачи значительного усилия. В качестве осевого вала можно использовать вырезанную часть кардана или другого изделия, аналогичного по габаритам.

По бокам используют «щеки» в виде плоских круглых блинов. С одной стороны к ним соосно крепится ведомая шестерня. Втулки используются для обеспечения скольжения вала. Рекомендуется их ставить не на подшипники скольжения, а применять подшипники качения, что повысит выносливость и долговечность конструкции. Также обеспечиться ремонтопригодность узла.

При изготовлении корпуса необходимо обеспечить максимальную соосность отверстий, через которые будут ставиться шестерни. Сверловка в таком случае проводится после завершения сварных операций. Шестеренчатое соединение должно вращаться без заклинивания или проскальзывания.

Сборка корпуса

Каркас формируется из швеллера или уголка. Также можно использовать листовой металл 4 мм толщины. Поэтапный алгоритм включает такие действия:

  • Обрезаем пару швеллеров до длины 40 и 30 см. Более длинный окажется справа с шестерней и вращателем.
  • Проводим разметку для сквозного сверления.
  • Делаем 4 отверстия для крепления планки.
  • Необходимо обеспечить наличие отверстий для стационарного крепления.
  • На вал надеваем ведомую шестерню.
  • Крепим пластины с треугольным выступом болтами к шестерне.
  • После посадки шестерни крепим втулки.
  • Вал ставим на швеллеры.

Фактически лебедка готова. Устанавливать ее можно в любом удобном месте.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Самодельная лебедка из трещетки

Простая самодельная лебёдка из тормозной трещотки грузового автомобиля и перфоратора.

Лебедка переносная, основание сварено из 42 трубы, в основном использую лебёдку для снятия двигателя с автомобиля.

Лебедка сделана из тормозной трещотки от автомобиля ЗИЛ, и вала со шлицами. Сбоку установлен поддерживающий ролик, он выполняет пассивную функцию, поддерживает конец троса. С обратной стороны, стоит барабан для намотки троса.

Очень удобно крутить лебедку перфоратором. У него обороты регулируются и есть переключатель на правое вращение и обратно, можно поднимать и опускать лебедку, а червячная передача не дает лебедке самопроизвольно раскручиваться.

На стойке установлена металлическая полоса с отверстиями, что позволяет передвигать ролик относительно центра.

Также сделан дополнительный ролик, что бы тросик не мешался под лебедкой.

Трос протянут в два ряда, проходит через верхний ролик и через два больших ролика.

Нижний ролик с крючком делит усилие на лебедке и тросу в два раза меньше.

А вот и сама тормозная трещотка.

Для лебёдки используется трос толщиной 4 мм.

Самодельные лебедки для автомобиля и домашнего хозяйства

Лебедка является механизмом, который широко используется во многих сферах жизни. Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

Самодельная лебедка из трещотки

Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.

Это может быть, например, массивная крышка в подвал или большие части от автомобиля.

Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.

Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения. Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

Для изготовления грузоподъемного приспособления такого типа понадобиться:

Две задние трещотки автомобиля Камаз: левая и правая

Крюки для буксировки в количестве 2шт.

Трос диаметром 4-5 мм.

Кулак для разжимания тормозных колодок на автомобиле Камаз

Болт для крепления крюка

Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.

Далее из разжимного кулака срежьте собачку и при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы, идентичные расположенным с другой стороны. Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке. Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

Возьмите крышки от ненужной трещотки б/у и изготовьте две шайбы для будущей лебедке.

Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

На свободный конец троса устанавливаем второй буксировочный крюк.

Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Самодельная электро лебедка

Самодельная электро лебедка пригодится вам в самых сложных ситуациях.

Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.

В основу ее работы положен принцип использования мощности всяческих устройств, таких как:

— генераторы от тракторов;

— стартеры, переделанные под двигатели.

Изготовить лебедку с электрическим приводом своими руками не сложно. Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.

Для начала нужно определить необходимые комплектующие:

Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть. Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.

Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5

Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.

Подшипник 180306 в корпусе (2шт).

Шлицевая часть с наружной гранаты(2шт).

Металлопрокат различной толщины и сечения для изготовления рамы и барабана.

Метизы для крепления двигателя, редуктора и барабана.

Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.

Кинетическая схема лебедки с электродвигателем

Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров. Для этого нужно взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе. Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.

Из трубы прямоугольного сечения свариваем общую раму, на которую монтируем электродвигатель и редуктор с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.

Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.

Переходим к изготовлению барабана. С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.

Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.

Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.

Подключаем электрооборудование лебедки и делаем пробный пуск.

Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводом готова.

Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.

Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.

Самодельная лебедка для хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.

Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.

А некоторые умудряются использовать самодельную лебедку для вспахивания земли.

Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.

Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.

Самодельная механическая лебедка

В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.

Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.

Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.

Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут

Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.

Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.

— отрезок от трубы;

Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.

Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!

При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.

И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.

Самодельные лебедки для автомобиля

Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.

Можно запросто застрять где-нибудь и надеяться на помощь посторонних.

Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.

Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.

Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.

Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка
Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Мини лебедка своими руками

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

  1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
  2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
  3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
  4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
  5. Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

  1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
  2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
  3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
  4. Конструкция барабана крепится на корпусе вместе со стартером.
  5. Стартер соединяется с валом.
  6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
  7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
  8. Лебедка устанавливается на автомобиле и проверяется в деле.

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

  1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
  2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
  3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В гараже, домашнем хозяйстве не обойтись без лебёдки. С помощью инструмента можно в одиночку вытащить автомобиль из ямы, поднять строительные материалы на второй этаж, спустить в яму картошку в мешках. Да мало ли дел, которые под силу выполнить только с помощью лебёдки. Лебёдка, ворот горизонтальный, получила своё ласковое название от славянского «лебедь». Журавель — так называли подъёмные механизмы в деревнях за рычаг, похожий на вытянутую шею птицы. Лебёдка — механизм барабанного типа, приспособление для подъёма тяжестей или горизонтального перемещения грузов с ручным или электрическим приводом.

Разновидности ручной барабанной лебёдки

Принцип действия лебёдки основан на законе физики «правило рычага». Момент силы действия равён моменту силы противодействия.

Выиграешь в силе, проиграешь в расстоянии. Архимед собирался перевернуть Землю, если бы ему дали точку опоры. Удлиняя плечо рычага с помощью ручки лебёдки, человек многократно увеличивает силу для поднятия грузов.

Корпус с местом установки лебёдки является точкой опоры, поэтому требует надёжного крепления.

Классическая ручная лебёдка имеет шкив для наматывания троса и ручку, выполняющую роль рычага, с помощью которой осуществляется вращение барабана. Равномерную навивку троса обеспечивает тросоукладчик.

Шкив — колесо, имеющее обод или канавку по окружности.

Для увеличения эффективности приспособления применяются различные виды привода:

  • Ручная лебёдка с односкоростным шестерёнчатым приводом. К приводному валу барабана лебёдки жёстко крепится большая шестерня. За её зубцы цепляется шестерёнка меньшего размера. Коэффициент усиления будет равён соотношению зубьев шестерней. Для вращения барабана ручного механизма на вал надевается рукоятка, от длины которой зависит, сколько сил потребуется приложить для вращения барабана.
  • Ручная лебёдка с многоскоростным шестерёнчатым приводом. Шестерёнчатая передача такого типа привода имеет несколько пар шестерней, коэффициенты усиления которых складываются, многократно увеличивая усилие. Оборотной стороной является потеря скорости и увеличение времени перемещения груза. Рукоятка, зацепленная на прямой паре шестерён, позволяет перемещать груз с большой скоростью. При использовании двух пар шестерней увеличим силу в два раза, но потеряем время. Чтобы предотвратить обратное раскручивание барабана, используется стопор, или «трещотка», как элемент храпового механизма.
  • Храповый механизм — преобразовывает возвратное вращательное движение в прерывисто- вращательное в одном направлении. При прекращении поступательного движения шестерни упираются в стопор, который предотвращает разматывание троса с висящим грузом. Другое название стопора — трещотка, во время работы он трещит, перепрыгивая с одного зуба шестерни на другой. Если необходимо опустить груз, бесполезную собачку откидывают для освобождения от стопора храпового устройства.
  • Механизм с червячным приводом. Принцип работы червячного механизма заключается в замене одной из плоских шестерёнок винтовой. Преимущество привода — в большом коэффициенте усиления и самостопорящейся конструкции. Винтовая шестерня небольшого диаметра вращает основную. Груз может перемещаться в любую из сторон. Механизм безопасный, сохранность груза обеспечена. Устройство имеет трущиеся поверхности, которые изнашиваются на глазах без использования смазочных материалов. Конструкция компактная, но имеет ограничения по весу. Тем не менее лебёдка востребована на рынке.
  • С планетарным редуктором. Дорогостоящее устройство с высокой компактностью, с коэффициентом усиления в сотни раз, имеющее до десятка пар шестерней, редко применяется в домашних условиях именно из-за цены.
  • Блок в рабочей схеме лебёдки. Если требуется переместить груз по горизонтальной поверхности — вытащить забуксовавший автомобиль во время весенней распутицы, то лебёдку устанавливают и закрепляют на полу или столе.

Для того чтобы переместить предмет в вертикальной плоскости — поднять на другой этаж или спустить в яму, требуется дополнительный механизм — блок, который состоит из шкива и подвеса. Через шкив перекидывается ремень или трос, с другой стороны троса устанавливается подвес, на который цепляется груз. С увеличением количества блоков во столько же раз увеличивается усилие передачи, что используется при такелажных работах.

Создание барабанной лебёдки своими руками

Все перечисленные механизмы удобные в использовании, но дорогостоящие. Выход один — смастерить устройство своими руками.

Варианты изготовления самодельной лебёдки:

  1. из трещотки от КАМаза;
  2. из бензопилы «Дружба».

Вариант первый — используется трещотка от КАМаза с червячным редуктором — из механизма, отвечающего за работу тормозов. Приспосабливаем барабан на основную ось, а к червячной паре прилаживаем рукоятку. Коэффициент усиления составит 1:20.

Можно обрезать штатную тормозную ось болгаркой и насадить на неё барабан. Использование блочного соединения усилит мощность лебёдки вдвое. Требуется смазывать трущиеся поверхности, чтобы самодельное приспособление имело долгий срок службы.

Мощности самодельной лебёдки хватит для подъёма строительных материалов и тяжёлого груза из ямы. Но тяжёлый двигатель вытащить из капота она не поможет.

Мотолебёдка своими руками изготовляется из бензопилы. Этот вариант подойдёт там, где нет электричества. Это изобретение лесорубов, которым требовалось обвязывать срубленные стволы.

С бензопилы «Дружба» снимают кожух, к самодельному барабану приделывают большую звёздочку от мотоциклетного колеса и присоединяют мотоциклетную цепь к ведущей основной звёздочке бензопилы. Получили два редуктора в одном механизме: редуктор бензопилы и цепной редуктор на звёздочках, имеющий передаточное отношение 1:10. За счёт распределения нагрузки увеличивается срок службы рабочих элементов.

Использование ручной рычажной лебёдки

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Много оригинальных изобретений можно сделать самому, применив природную смекалку и находчивость.

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Один блочок состоит из шкива, по желобу которого перемещается трос, цепь или канат из стальных нитей. Чтобы вращение блока было равномерным, без скачков, используют подшипники. Все элементы требуют смазки.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст применяется в строительстве и сфере транспорта. Блочное соединение включается в конструкции лебёдок, талей, работает в кранах экскаваторов и бульдозеров.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

  • Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
  • Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
  • Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

  • каркас из профильной трубы 20×20 мм;
  • барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
  • вал;
  • 6 втулок длиной 200 мм из трубок диаметром 14 мм;
  • рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

  • под крепление ступиц – 4 штуки;
  • в центре – под вал;
  • отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

  1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
  2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
  3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
  4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

  • на оба конца вала устанавливают подшипники или втулки из латуни;
  • надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
  • насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
  • окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Грузоподъемники для стройки - выбираем что нужно и что лучше | Своими руками

Чем выше растут стены строящегося дома, тем сложнее доставлять к месту стройматериалы. Аренда подъемного крана — дело дорогое, как же быть? Проблемы решает приобретение простейших грузоподъемных механизмов.

В арсенале складов и масштабных стоек чего только нет: конвейеры, эскалаторы, гравитационные установки, погрузчики, краны.

В частном строительстве обычно используются устройства попроще: блоки, тали, лебедки и домкраты. Одни средства способны перемещать груз только вертикально, другие, если надо, подтянут и вверх, и по горизонтали, и даже по диагонали.


Читайте также:  Как вытащить бетонные столбики при помощи лебедки


Выигрыш при подъеме равен проигрышу

Первый помощник на стройке — блок, колесо с пущенным по канавке или желобу обода канатом. Приспособление позволяет поднимать и опускать груз с меньшими усилиями. Закрепил повыше ось блока, и тяни канат, поднимай на площадку кирпичи, раствор и прочее, действуя мышцами и налегая всем своим весом.

Однако таким образом 100 кг уже тяжеловато подтянуть. Тут на помощь и приходит полиспаст — устройство, состоящее из несколько блоков.

Полиспаст дает выигрыш в силе за счет проигрыша в расстоянии. То есть, когда тяжелый груз требуется поднять на веревке на уровень второго этажа посредством полиспаста, сил будет затрачено столько же, сколько при подъеме половины этого груза, но на уровень третьего этажа. Когда речь идет о больших тяжестях, порядка центнера и выше, полиспаст, он же силовой блок, становится незаменим.

Конструкция полиспаста

Простейший полиспаст состоит из двух блоков, соединенных одной веревкой. Один ее конец закреплен на верхней балке, далее веревка идет через желоб нижнего подвижного блока, затем верхнего неподвижного блока. Неподвижный блок, прикрепленный к балке, позволяет удобно тянуть за свободный конец веревки.

Нижний подвижный блок держит груз, как на качелях, на двух веревках. Для подъема требуется приложить вдвое меньшее усилие, чем поднимаемый вес. Эффект получается за счет двойного увеличения длины веревки, которую придется вытянуть.

Полиспаст, состоящий из двух подвижных и двух неподвижных блоков, объединенных попарно, дает уже четверной выигрыш в силе и т.д. Существуют и иные способы соединения блоков. Например, последовательное соединение нескольких подвижных блоков с одним неподвижным дает более существенный выигрыш в силе. Нет необходимости собственноручно мастерить подобные грузоподъемные устройства, они имеются в продаже.

Выбираем таль

Ручная цепная таль, малогабаритное грузоподъемное устройство, позволяет поднимать грузы весом до 5 тонн, используя лишь мускульную силу. При выборе, прежде всего, стоит ориентироваться на грузоподъемность. Кстати, бывают тали со встроенным силовым блоком — полиспастом — и без него.

Разумеется, выбирая таль, надо учитывать стоящие задачи. В механических моделях длины цепей составляют от 1,5 до 12 м, так что имеет значение высота подъема. Также, конечно, важен вес самой тали, который определяет не только возможность ее монтажа на балке, но и удобство транспортировки. Легкие рычажные ручные тали весят до 20 кг. А приобретение каретки для тали дает возможность в некотором маневре. Каретка подвешивается на двутавровую балку и перемещает по ней таль вместе с грузом в горизонтальной плоскости.


Читайте также:  Как заменить и отремонтировать фундамент у бани или дачного домика из дерева


Раскачивать или тянуть

Ручная таль имеет скромные габариты, состоит из барабана с намотанным тросом, передаточного механизма и привода.

По типу передаточного механизма тали подразделяются на червячные и шестеренчатые. Стоит отметить, что червячный механизм дает больший выигрыш в силе, но из-за трений деталей чаще ломается. Шестеренный механизм показал себя более надежным.

По типу приводного механизма различают тали рычажные и цепные. В случае рычажного привода подъем происходит за счет колебательных движений приводного рычага, осуществляемых вручную. Цепная таль имеет две цепи, тяговую и грузовую. Устройство подвешивается на балку, стропы крепятся на крюке, а рабочий тянет тяговую цепь до тех пор, пока груз не будет поднят на нужную высоту. Особенностью современных конструкций является новый запатентованный механизм, который позволяет находиться рабочему в стороне от поднимаемого груза.

Электрическая тяга

В наше время, в грузоподъемном оборудовании наряду с мышечной силой широко применяется и электротяга, она позволяет экономить физические силы для иных работ. Скорость транспортировки с применением электрического грузоподъемного оборудования значительно выше, чем при ручном труде, что приводит к существенному сокращению сроков строительства. Однако при малых объемах работ стоимость грузоподъемных приспособлений, работающих от сети, бывает не адекватна получаемому выигрышу. Да и не всегда на стройплощадке имеется электричество, по крайней мере, с избытком по мощности.

Сила лебедки

Так называемое «лебежение» (перемещение груза волоком) дало название одноименному приспособлению. Но подвесив современную лебедку, ее можно использовать и для подъема грузов.

В продаже вы найдете сразу несколько вариантов ручных лебедок — барабанная, рычажная, с монтажно-тяговым механизмом… Какой бы тяговый механизм ни был в основе устройства ручной лебедки, критерии выбора всегда одни и те же — грузоподъемность и длина троса. Иногда лебедки продаются без троса, тогда в характеристиках указывают такой параметр, как канатоемкость. Важным параметром является и тяговое усилие, показывающее возможности приспособления по горизонтальному перемещению грузов. Как правило, тяговое усилие оказывается больше грузоподъемности.

Ручная барабанная лебедка

Простейший вариант конструкции лебедки состоит из корпуса, двух подшипников скольжения, барабана с тросом и рукоятки привода. Выигрыш в силе происходит за счет использования неравноплечного рычага, ворота. Если обычный рычаг поднимает груз на ход плеча, то ворот поднимает груз на имеющуюся длину троса. Плечо силы такой лебедки — расстояние от оси до рукоятки, плечо груза — расстояние от оси до окружности наматывания троса. Одно плечо может быть длиннее другого в 2-3 раза, соответственно таким и будет выигрыш в силе. По типу передачи барабанные лебедки подразделяют на зубчатые и червячные. Особенностью использования является необходимость их крепления к твердой основе.

Ручная рычажная лебедка

У рычажной лебедки тоже есть барабан, на который наматывается трос, правда барабан этот меньшего диаметра. Но главное отличие не в этом. Привод намотки троса на барабан здесь осуществляется посредством храпового механизма (или трещетки), то есть при совершении качательных движений ручкой-рычагом.

Данные устройства компактны, удобны для работы в труднодоступных местах. Еще один их «плюс» — не требуется жесткая фиксация корпуса. Но есть и «минус» у рычажных лебедок — по длине троса они значительно уступают иным моделям.


Читайте также:  Подъёмное оборудование для гаража – виды и что выбрать


Лебедка с  монтажно-тяговым механизмом (МТМ)

Лебедка с МТМ не имеет барабана. Трос пропускается через весь ее корпус, и оба его конца выходят наружу. Внутри же находятся специальные кулачки, которые передвигают трос и создают необходимое усилие при раскачивании рычажной рукоятки.

Такая штука интересна своей универсальностью. Зацепив крюком корпус лебедки за какую-либо стационарную конструкцию, с помощью такого устройства можно перемещать грузы волоком по горизонтальной или наклонной плоскости Для подъема тяжестей лебедку с МТМ крепят к балке. А еще устройство подходит для проведения демонтажных работ (например, сноса конструкций) или даже выкорчевывания пней. Недостаток лебедок МТМ — повышенная чувствительность к абразивному износу, потому загрязнение механизма приводит к его быстрому выходу из строя.

Два слова о домкрате

В строительстве для подъема и опускания грузов на небольшую высоту применяют домкраты разного типа. Так, монтажные реечные домкраты могут иметь несколько ступеней передач и отличаются большой грузоподъемностью. Кроме того, благодаря узкому захвату или клыку умеют поднимать прямо с поверхности земли.

Винтовые домкраты обладают наименьшими возможностями по удерживанию грузов, но большой высотой подъема. Одна из разновидностей винтового домкрата — компенсатор усадки — применяется для регулирования правильности усадки рубленого дома.

В гидравлическом домкрате поднятие груза происходит за счет давления жидкости, оказываемой на поршень. Давление создается насосом, благодаря чему требуется меньшего приложения мышечных усилий, а скорость подъема оказывается плавной.

© Автор: Т.Гронская

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Лебедка из бензопилы — порядок установки и изготовления


Преимущества изготовления самодельной лебедки

Сборка устройства своими руками имеет ряд преимуществ.

К ним относиться:

  • возможность использования для сборки самоделки любых подручных средств;
  • простота устройства и легкость в обслуживания лебедки;
  • возможность изготовления самоделки практически любых размеров и мощности;
  • низкий расход горючего по сравнению с магазинными аналогами.


Лебедка из бензопилы практически ничем не уступает любому рыночному аналогу. При этом она, при условии правильной сборки, получиться не менее надежной и выносливой, чем магазинная техника.

Как сделать лебедку из бензопилы своими руками?

Имея определенные комплектующие, вы с легкостью сможете сконструировать лебедку из бензопилы своими руками. Для этого вам потребуется выполнить следующее:

  • Для лебедки из бензопилы необходимо подготовить стальной уголок, из которого будет сварена опорная рама, с крюками и петлями для закрепления у неподвижной основы.
  • Непосредственно к этой конструкции крепится двигатель бензопилы, подключающийся к редуктору.
  • Чтобы обеспечить натяжку троса шкивом, понадобится кордовый ремень, устанавливаемый на редукторный вал. Он передает вращательный момент на катушку.

Насадка лебедка для бензопилы, выполненная в соответствии с рекомендациями производителя и требованиями безопасности, выдерживает максимальные нагрузки. Эксплуатация данного оборудования достаточно проста и при этом предельно эффективна. Лебедка из бензопилы пригодится для различных мероприятий в частном пользовании, в небольших хозяйствах и строительстве.

Подготовка к самостоятельной сборке

Непосредственно перед изготовлением самодельного приспособления потребуется изучить чертежи. В схемах должны быть указаны способны монтажа всех используемых деталей, а также их размеры.

Для работы также нужно предварительно подготовить:

  • двигатель от хозяйственной бензопилы в комплекте с топливным баком, карбюратором и приводом. Требуемая мощность бензомотора составляет от 3 л. с. и выше;
  • редуктор – этот механизм необходим для понижения создаваемого крутящего момента, который генерирует двигатель;
  • барабан – его можно найти на рынке старой техники. Подойдет элемент от старой лебедки или самодельное приспособление из листов кованой стали;
  • кулачковые зажимы – требуются для фиксации барабана в неподвижном состоянии;
  • рычаг – нужен для включения и выключения двигателя;
  • хомуты – с их помощью редуктор подключается к ДВС цепной пилы.

Лебедка с приводом от бензопилы должна быть оборудована надежным металлическим тросом, выдерживающим значительное усилие на разрыв и истирание.

Делаем лебедку из бензопилы: с чего начать?

Этим вопросом задаются все те, кто впервые берется за такую ответственную и, на первый взгляд, нелегкую работу. Успокоим вас, поскольку, все не так сложно, как выдается сразу.

Чтобы превратить бензопилу в мотолебедку, нам понадобятся:

  • бензопила – можно взять отечественную «Урал» или «Дружбу», или же обратиться к продуктам европейского происхождения. Желательно не брать бытовые модели – с тягой меньше 2,5 кВт;
  • барабан – берем уже готовый от старой ручной лебедки или изготавливаем самостоятельно;
  • редуктор – для понижения крутящего момента мотора;
  • металлические трубы или квадрат-труба – из них будет создаваться несущая рама и якорь: он поможет точно фиксировать конструкцию на поверхности;
  • рычаг;
  • кулачковые зажимы;
  • хомуты.
  • Из подручных средств свариваем жесткую конструкцию – раму;
  • На нее агрегируем двигатель от бензопилы и барабан, где будет наматываться трос;
  • Хомутами присоединяем редуктор к мотору;
  • Через металлический вал агрегируем барабан с понижающим редуктором. Таким образом, обороты двигателя через редукторную часть проходят на вал, а с него уже на вращающийся барабан;
  • Чтобы последний мог запускаться в авторежиме, подсоединяем рычаг управления, который специальными кулачковыми зажимами связывается с валом: это позволит движением рычага в одну сторону включать барабан, а в другую — останавливать, тем самым управляя рабочим процессом;
  • якорь делаем из заостренных уголков: они должны будут вонзаться в почву или зацепляться за стационарный предмет на плоскости;
  • агрегируем якорь к раме шарнирами и привариваем металлический держать для его подъема;
  • проводим первые испытания – наша лебёдка на бензопилу готова.

Примером эксплуатации такой мотолебедки может служить вспашка огорода плугом – он перетаскивается лебедкой и легко управляется даже женщиной, или транспортировка бревен.

Возможны и более сложные конструкции: с двойным редуктором, где передаточное отношение будет составлять 1:10. Они не менее эффективные, чем описанная выше и так же способствуют бережному использованию составных компонентов.

Лебедка из бензопилы своими руками – порядок изготовления

Самодельная лебедка на бензопилу должна собираться в определенной последовательности.

Алгоритм выполняемых работ выглядит следующим образом:

  1. Сначала потребуется собрать опорную металлическую раму. Для ее изготовления можно воспользоваться практически любыми подручными средствами. Главное, чтобы рама была собрана из деталей, не имеющих следов коррозии. Крепить детали каркаса лучше всего при помощи сварки, так как болтовые соединения со временем потеряют свою прочность из-за сильной вибрации;
  2. Далее на готовую самодельную раму потребуется установить полностью исправный ДВС от хозяйственной бензопилы. Перед ним необходимо закрепить барабан для лебедки. Он будет соединяться с двигателем при помощи подключенного привода;
  3. После этого к мотору нужно подключить редуктор. Для этого используются хомуты;
  4. Затем потребуется подключить барабан к понижающему редуктору. Оба элемента соединяются между собой при помощи цельного металлического вала. Во время эксплуатации лебедки двигатель будет передавать усилие на редуктор, который будет приводить в действие используемый вал. Тот, в свою очередь, будет раскручивать барабан устройства;
  5. Для возможности запуска барабана в автоматическом режиме, к нему потребуется подключить рычаг управления агрегатом. Он будет связан с используемым валом при помощи кулачковых зажимов. Таким образом, при переводе рычага в одну определенную сторону барабан начнет вращаться, а при возвращении рычага в исходное положение – барабан остановиться. Это сделает управление работой самодельного приспособления из бензопилы более удобным;
  6. После этого потребуется изготовить якорь. Для его сборки лучше всего использовать заостренные металлические уголки. Во время эксплуатации агрегата уголки будут вонзаться в землю, а также цепляться за дерево или другой устойчивый предмет;
  7. Затем готовый якорь необходимо установить на раму, используя для этого шарниры. Для возможности подъема якоря его металлический держатель потребуется приварить к опорной раме.

В конце готовое устройство из бензопилы потребуется испытать. Во время тестирования необходимо проследить за тем, чтобы во время работы агрегат не издавал скрипящих звуков, так как это говорит о неисправности самодельного механизма.

Лебедка Из Бензопилы Своими Руками

Лебедка своими руками – обыкновенные методы производства

Лебедка – неподменное приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося личного дома пару мешков цемента, вытащить двигатель из капотного места, ну и затащить сам поломанный автомобиль в гараж… Это неполный список дел, которые можно просто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема либо перемещения тяжестей, отличаются методом передачи вращающего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости либо расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз обрисовывает механизм работы лебедки.

Ручная лебедка, с помощью приложенного плеча – наращивает людские силы так, что один оператор может сдвигать с места авто либо подымать тяжести в несколько сот килограмм. При схожем (исходя из убеждений механики) принципе деяния, эти приспособления имеют разные методы выполнения.

Содержание

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Не считая общего элемента – шкива, на который наматывается трос, приспособления имеют разные типы привода.

Односкоростной шестеренчатый привод

К барабану крепко прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Потому надежность частей должна быть на соответствующем уровне. В зацеплении с основной, размещена ведущая малая шестеренка.

Соотношение количества зубьев и есть величина передаточного дела. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Так как идет речь о ручном инструменте – на вал насажена ручка для вращения.

Длина рычага также оказывает влияние на степень усиления. Чем плечо ручки больше – тем меньше усилия нужно приложить.

READ Бензопила Stihl 260 Заводится И Глохнет

При помощи схожих устройств можно в одиночку подымать несколько центнеров груза либо перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана довольно высочайшая.

Многоскоростной шестеренчатый привод

Конструкция состоит из 2-ух либо более пар шестерен, любая из которых обладает коэффициентом усиления в 10-ки раз. При поочередном зацеплении эти коэффициенты складываются, неоднократно увеличивая усилие.

Другая сторона – пропорциональное понижение скорости. Имея такую лебедку, вы сможете производить неспешный вертикальный подъем грузов более тонны, но если для вас придется работать с 2-мя мешками цемента – время подъема растянется на 10-ки минут.

Потому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив ручку на прямой паре – мы получаем среднее усилие с высочайшей скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу вдвое.

Неотклонимым элементом всех лебедок с ручным приводом является стопор, либо «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на ручку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это увеличивает безопасность, но механизм имеет недочет.

При подъеме он работает совершенно, а вот при спуске совсем бесполезен. Во время оборотного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Приставка «лебёдка» для бензопил

Приставка лебёдка

для бензопил www.moto18.ru.

Бензолебедка

Если вы понимаете марку редуктора и его производителя, напишите в комментах. Редуктор цилиндрический.

Червячный привод

Для роста усилия применяется червячный механизм. Принцип расчета передаточной пары, по сопоставлению с плоскими шестернями несколько другой, но техника та же. Маленькая по поперечнику винтообразная шестерня крутит основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Очередной плюс – конструкция самостопорящаяся. Другими словами, если не прикладывать усилие к рукояти – машина остановится. Это увеличивает безопасность и комфорт.

READ Где Находится Сапун В Бензопиле Хускварна 236

Ручку можно крутить в всякую сторону, подымать и опускать груз – не боясь за то, что он сорвется.

Суровый недочет конструкции – огромное трение в червячной паре. Механизм нуждается в неизменной смазке, по другому износ будет просто чертовским. При работе «на сухую» пара может просто заклинить.

Беря во внимание механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент выходит малогабаритным, и нередко применяется конкретно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора практически находится снутри барабана), количество шестеренчатых пар может доходить до 10. Усиление при таковой конструкции может достигать сотен раз. Единственный недочет – высочайшая цена изделия, потому в быту применяется изредка.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу либо верстаке, способна только перемещать предметы по горизонтали. Для подъема тяжестей на высоту нужно дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перебрасывается трос.

На чертеже изображен механизм деяния комплекта из лебедки и блока.

При этом у этого приспособления есть дополнительные способности. Каждый добавленный блок наращивает силу на тросе – в два раза.

Это свойство блочных приводов обширно применяется в такелажных работах. При малогабаритном выполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые средства. И хоть какое из этих изделий можно сделать без помощи других.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И фактически, что представляет собой именно эта Трещотка?

В почти всех грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Снутри приспособления размещен червячный редуктор.

Остается приспособить к концевику червячной пары ручку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит для вас долгие и длительные годы.

READ Бензопила Партнер Не Заводится На Горячую

Такая лебедка в гараже не поможет для вас вытащить двигатель, но сбережет массу сил при ремонте. В особенности полезно это приспособление для подъема томных предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно сконструировать лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Насадка-лебедка на бензопилу – порядок установки

В случае, если владелец бензопилы не желает самостоятельно собирать устройство, или у него нет необходимых навыков для этого, то он может купить специальное приспособление. Она представляет собой агрегат, в устройство которого входит барабан с тросом, привод и редуктор. Рабочие механизмы лебедки помещены в ударопрочный корпус, который защищает их от случайных падений.

Насадка лебедка для бензопилы проста в самостоятельном монтаже и снятии. Для установки приспособления в его устройстве предусмотрена труба, внутрь которой помещен вал, играющий роль привода. Для монтажа приспособления достаточно снять штатную пильную гарнитуру бензопилы. После этого вал подключается к двигателю. Корпус лебедки, при этом, крепиться путем болтового соединения.


Во время эксплуатации бензопилы с насадкой мотор создает крутящий момент, и передает его через понижающий редуктор на приводной вал. Тот, в свою очередь, начинает крутить барабан с металлическим тросом. Для остановки барабана оператор должен перевести переключатель зажигания в положение «Выключено» и заглушить двигатель используемого садового инструмента.

Основное преимущество насадки-лебедки заключается в ее небольших габаритах. При этом она оборудована достаточно надежным тросом, выдерживающим высокие нагрузки на разрыв. Благодаря этому приспособление дает возможность вытаскивать из оврагов или ям предметы, весом до 1–1,5 т.

Кроме того, насадка выделяется достаточно простым устройством. Это облегчает ее самостоятельное обслуживание и ремонт.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

  • бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
  • барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
  • редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
  • круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
  • несколько кулачковых зажимов;
  • рычаг;
  • крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя.

Лебедка на бензопилу собирается в следующем порядке:

  1. Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
  2. Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
  3. После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
  4. Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
  5. Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

  • бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
  • барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
  • редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
  • круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
  • несколько кулачковых зажимов;
  • рычаг;
  • крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя.

Лебедка на бензопилу собирается в следующем порядке:

  1. Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
  2. Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
  3. После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
  4. Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
  5. Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

Сделайте шкив своими руками [Простое машиностроение]

Сегодня мы говорим о том, как сделать шкив вместе с детьми!

Ваши дети никогда не будут слишком маленькими, чтобы узнать о простых механизмах, таких как шкив. Несмотря на то, что шкивы выглядят простыми и элементарными, на самом деле они являются мощными механизмами, которые являются основой многих механизмов, с которыми мы взаимодействуем каждый день.

Давайте сделаем самодельный шкив и исследуем простое машиностроение!

Мы в блоге Kids Activities Blog считаем, что наука для детей должна быть практической и всегда увлекательной.Это одна из причин, по которой мы так любим науку. Это игра!

Простые машины всегда восхищали моего сына. Он любит их строить и исследовать.

Простые машины - основа всех машин!

Простые машины

Что такое простая машина?

Простые машины окружают нас и помогают облегчить нашу работу. Когда объединяются простые машины, создается составная машина. —NASA

Простая машина, любое из нескольких устройств с небольшим количеством движущихся частей или без них, которые используются для изменения движения и величины силы для выполнения работы.Это простейшие известные механизмы, которые могут использовать рычаг (или механическое преимущество) для увеличения силы. —Britannica

Выявлено 6 простых машин. Пусть дети наблюдают за этим вокруг:

  1. Шкив
  2. Рычаг
  3. Колесо и ось
  4. клин
  5. Плоскость наклонная
  6. Винт

Сегодня мы хотим изучить шкив!

Шкивы могут облегчить работу за счет рычагов.

Сделайте шкив

Сделав его мобильным для комнаты сына, я посмотрел на пустую катушку с лентой, которая осталась от ленты на мобильном телефоне.Я решил, что это будет идеально для шкива.

Мы с сыном собрали еще несколько принадлежностей, чтобы создать самодельный шкив для катушки с лентой.

Расходные материалы, которые мы использовали для шкивной системы DIY

Обязательно замените то, что есть у вас в доме! Это простая машина, которая может быть изготовлена ​​из самых разных вещей.

  • Два пластыря
  • Пустая катушка с лентой
  • Пластиковая чашка для яблочного пюре
  • Палочки для еды
  • Пряжа
  • Пробойник
  • Пластиковые армейцы
Наш самодельный шкив создан из веревки, дюбеля и корзины с игрушками!
Как сделать шкив своими руками
  1. Проделайте три дырочки в чашке для яблочного соуса.
  2. Отрежьте три куска пряжи одинаковой длины.
  3. Пропустите один конец каждой пряжи через отверстие в чашке.
  4. Свяжите свободные концы пряжи вместе.
  5. Свяжите действительно длинный отрезок пряжи с тремя отрезками, которые вы только что связали вместе.
  6. Приклейте другой конец длинного отрезка пряжи к внутренней стороне катушки с лентой.
  7. Оберните пряжу вокруг катушки с лентой.
  8. Поместите лейкопластырь на каждый конец палочки для еды. Пластыри предохранят палочку от трения о деревянную перила или место, где вы закрепите шкив.
  9. Наденьте катушку с лентой на палочку для еды.
  10. Найдите место, где можно использовать шкив. На это может повлиять длина ваших палочек для еды.
Дети могут узнать о простых машинах, когда они делают шкив!
Наш опыт изготовления шкива

После того, как вы создали свой шкив, вам нужно будет установить его в том месте, где вы хотите его использовать. Мы устанавливаем наш на нашей лестнице. Палочки для еды были размещены за двумя секциями нашего баннистера. Если у вас есть изголовье кровати или стула с планками, вы можете установить там свой блок.

Для работы со шкивом мой сын одной рукой подтолкнул катушку к себе и держал один конец палочки для еды. Можно было бы просто свернуть рулон с лентой.

Еще веселее, когда тебе есть что поднять с помощью шкива. В наш мы поместили пару пластиковых армейцев. Они легкие и маленькие. Они сделали отличные предметы для подъема.

Какой шкив вы собираетесь сделать следующим?

Другие занятия для детей, связанные с наукой и STEM

Существует несколько типов простых машин, и даже маленькие дети могут с удовольствием изучить их с помощью правильного практического занятия.Нам бы очень хотелось узнать, пытался ли ваш ребенок сделать шкив.

Мы думаем, что вам понравятся эти идеи, которые помогут детям развлечься наукой:

Каким получился ваш самодельный шкив?

Winch vs Hoist: в чем разница?

Некоторые люди используют слова «лебедка» и «подъемник» как синонимы, но - это разница между ними, и важно понимать эту разницу, прежде чем вы решите, какой продукт использовать для определенной работы.

Основная разница в следующем:

Подъемники Подъемники шт. Лебедки тянут вещей. Лебедки

предназначены для перемещения грузов горизонтально по относительно ровной поверхности, в то время как подъемники могут использоваться для вертикального подъема грузов и подвешивания их в воздухе.

Важно: Если вы тянете груз вверх по крутому склону - где груз будет спускаться по склону под действием силы тяжести, если он не поддерживается, - это классифицируется как подъемная операция и требует использования подъемника, а не лебедки.

Можно ли использовать лебедку в качестве подъемника?

Вообще-то нет. Использование стандартной лебедки для подъема груза с земли небезопасно, поскольку она не предназначена для этой цели и существует риск того, что груз упадет.

Одно из ключевых различий между лебедками и подъемниками заключается в их тормозных системах .

  • Лебедки обычно используют динамические тормоза , которые специально разработаны для поддержки прокатных нагрузок, а не для подъема собственного веса.Шестерни динамической тормозной системы автоматически блокируются при подъеме груза, но вертикальный подъем веса может подавить силу этой системы, вызывая проскальзывание груза и потенциально повреждая шестерни.
  • Подъемники используют механические тормоза , которые специально разработаны для блокировки и поддержки груза, который вы поднимаете. Эта система гораздо лучше подходит для вертикального подъема, и, в отличие от лебедок, большинство подъемников оснащены ограничителями нагрузки, чтобы вы не пытались поднять вес, превышающий WLL (предел рабочей нагрузки) подъемника.

Однако есть некоторое совпадение: некоторые лебедки предназначены для использования в качестве подъемников. Например, электрическая лебедка от SafetyLiftinGear (доступна в конфигурациях 110 в, или 240 вольт, ) может использоваться как лебедка с тяговым усилием 800 кг ... или как подъемник с грузоподъемностью 500 кг.

Купите или арендуйте подъемники / лебедки в SafetyLiftinGear.com

Теперь, когда вы знаете разницу между подъемниками и лебедками, воспользуйтесь следующими ссылками, чтобы купить или взять напрокат нужный вам продукт:

Подъемники и другое подъемное оборудование

Лебедки

Есть еще вопросы? Свяжитесь с командой SafetyLiftinGear!

Пестрый для вспашки своими руками.Самодельная лебедка для вспашки земли

Сейчас в магазинах продаются электромонтажники для сельскохозяйственных работ,

В частности, для вспашки земель. Лебедка сделана хорошо и много

для обработки земельных участков. Имеется такая лебедка примерно

250 $. Принцип работы один, один пашет, другой управляет,

Если плуг в процессе выскакивает из земли нужно кричать стоп

, чтобы оттащить его и снова закричать.Просто и смешно

, если оператор медленно реагирует. Предлагаю альтернативу:

По затратам, если все можно купить за 150 долларов

электрольберман

(электродвигатель 2,2 кВт 1500 об / мин - 30 $, кабель 5 мм Длина 30 м - 20 $,

Редуктор с передаточным числом 15 может быть разным - 30,

Электронный беспроводной звонок - 10 долларов, остальное около 60 долларов)

Важным показателем является скорость вращения барабанной лебедки

Это должно быть примерно то, что будет толкать не очень медленно.

И не беги за плугом. средняя скорость Пешеход примерно Rove

4-5 км / ч - скорость вращения выбирается тремя элементами

(частота вращения электродвигателя, шкивы, редуктор и незначительно

диаметр барабана).

Важным элементом в лебедке является муфта сцепления, она должна

Включение и отключение барабана от редуктора для раскрутки

Кабель. Можно использовать гайку от двигателя для сцепления

.

Автомобиль с усами, предназначенный для установки

В ней так называемые (стартовые кривые) ручки для поворота

коленный вал двигателя.

муфта сцепления

На фото обозначены цифрами 1 - вал коробки передач на которой передвижной

часть муфты 2 перемещается по оси и за счет пружины соединяется

с валом 3 , который приварен к барабану лебедки.

Рычаг 4 можно выключить или подключить лебедку барабанную

к редуктору. Это необходимо для разматывания кабеля.

муфта отключена

Принцип действия такой рычаг выключения барабана

за конец кабеля разматываем на необходимую длину,

крепить к плугу или грузу что надо

ход.При включении лебедки муфта атомарная

щелкает и ведет барабан, который

снимает трос и перемещает груз к лебедке.

Применить лебедку можно для перетаскивания грузов

пример можно посмотреть видео.

Вот схема подключения к дистанционному пускателю.

Крутая штука облегчает управление лебедкой, возможна вспашка

земля без помощника, зажать кнопку плуга в движении, отпустить остановился.

Это устройство можно подключить к любому электроагрегату,

открытие ворот. Включите освещение. управление насосом, компрессор,

вентилятор и другие устройства. При приобретении и

На консультации по подключению

можно сослаться ниже в форме.

С наступлением весны почти каждый помещик бросается в холодный пот. Опять же, регулярная обработка огорода, огорода, посадка картофеля и различных культур, что требует много времени и сил.Исходя из этого, одни задумываются о том, насколько упростить себе судьбу на протяжении всего этого процесса, другие - целенаправленно выбирать верного и незаменимого помощника.

Преимущества самодельной лебедки

По данным опроса, мало кто находит подходящий тяговый механизм в магазинах или на других торговых площадках. Большинство делает это своими руками из фирменных материалов и стандартных общедоступных запчастей.

Как правило, конструкция самодельной лебедки очень проста и состоит из жесткой рамы, двигателя (в основном используется трехфазный), верхнего вала (передает мощность двигателя на барабан, наматывая трос) и нижний вал (влияет на передаточное число устройств).Он отличается повышенной силой тяги при достаточно малой массе, может входить в состав грузового скутера, развивая скорость до 40 км / ч.

Характеристики лебедки для вспашки:

  1. Высокая тяговая мощность;
  2. Широкая область применения;
  3. Работает от двигателей внутреннего сгорания и электрических;
  4. Длительный срок эксплуатации;
  5. Легкость демонтажа;
  6. Поддерживает плодородие почвы;
  7. Эффективное выделение культурных растений;
  8. Безопасное и экологически чистое использование;
  9. Экономически выгодный механизм;
  10. Практически бесшумен в работе.

Электророзетка - Назначение и принцип работы

Часто плуг применяется в паре с электролибидом, что значительно повышает его эксплуатационные качества. Принцип его работы довольно прост: на одном краю участка устанавливается тяговая конструкция, на другом - навешенный на нее культиватор или плуг. Включение: Прицепной механизм начинает к нему подтягиваться, выключаясь - переключается на новую серию И процесс повторяется.

Купить плуг для лебедки можно практически в любом специализированном магазине, но можно сделать и свой.Для этого достаточно будет правильно замерить углы лемхерии (оптимальный показатель относительно доски поля 20 ° -25 ° и 45 ° - относительно осевой линии) и взять прочный фундамент (канал, например ). Часто для стойкости конструкции его варят посредине металлической полосы из металла толщиной 4 мм, что обезопасит плуг от повреждений при наезде на валуны.

Покупайте только качественные тяговые механизмы проверенных производителей.В основном, для собственной сборки гальваники используются Dragon Winch и Husar польских компаний. Они довольно устойчивы к нагрузкам и не требуют значительного обслуживания. Однако при эксплуатации следует помнить - сила нагрузки напрямую зависит от длины троса: чем больше его витков на барабане, тем меньший вес лебедка может тянуть, и наоборот.


Мотоблок - «За» и «Против»

Не менее популярными механизмами для быстрой вспашки Земли являются мотоблоки.Эти устройства бывают трех видов: легкие, средние и тяжелые. В основном последние используются в садоводстве и садоводстве, главной особенностью которых является наличие заднего привода.

Мотоблоки подходят для работы на больших площадях (до 0,5 га), имеют устойчивый к нагрузкам двигатель, мощностью до 30 л.с., легко подключаются к дополнительному оборудованию. Однако, как и большинство электроприводных устройств, у них есть свои характерные «плюсы» и «минусы».

Преимущества минитрактора:

  • возможность крепления плуга, прицепа;
  • широкий спектр применения;
  • многофункциональность в работе;
  • легкий и простой в использовании;
  • не требует большого запаса топлива.

Недостатки мотоблока:

  • низкая производительность;
  • большие габариты;
  • недостаток при транспортировке.

Сельскохозяйственная или топливная лебедка - что лучше

Process Лебедка Motobl
Посадка картофеля

Происходит классическим способом

без повреждения продукта.

Дома у меня была старая, запыленная и решетка червячная коробка передач 4-40 с передаточным числом 1:40, которая послужила основой лебедки.Такие, кстати, можно найти на барахолке по невысокой цене и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от масляных отложений, который больше походил на черный пластилин, решил сразу поменять сальники. При замене были использованы сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменный вырез от Pa-Ronitis толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло И коробка передач стала новой.

Чтобы определить, сколько потребуется барабана, я сначала сварил раму из угла 40х40х4 мм размером 75х30 см.

Сначала думал, что трос от барабана будет разматывать с помощью реверса двигателя, но оказалось очень долго и неудобно, вручную намного проще. Но для этого пришлось придумать муфту, с помощью которой можно будет отделить вал редуктора от вала барабана и тем самым без усилия протянуть трос на необходимую длину огорода.А во время работы лебедка соединяет редуктор с барабаном, и оба вала работают вместе.

Муфта выполнена из передних шайб (шарниров равных угловых скоростей) И передней ступицы ВАЗ 2108. Валы втулки имеют внешние пазы, идентичные внутренним пазам ступицы. Они придут, чтобы пообщаться между собой. Использованные ярлыки и ступица, приобретенная в пункте приема металлолома (в ближайшей автомастерской на тот момент их не было). От винта сразу отрежьте две части вала - они нужны для изготовления вала лебедки (рис.3).

Потом начал делать барабан, к которому будет охлаждаться кабель. Из отрезка трубы внешним диаметром 114 мм изготовлены два фланца толщиной 5 мм. По металлу покупали стальной круглый прокат (круглый) диаметром 35 мм - он служил заготовкой вала. Заготовкой для зацепов подшипников барабана стали патроны диаметром 90 мм. Кстати, учтите: покупая бондаж металл на металле (если он нарезан на новый резак), не бросайте его сразу в емкость с водой.Такой металл сложно превратить в токарную обработку. Мне также пришлось купить пару подшипников 306-й серии - они снимут нагрузку, создаваемую плугом.

Придя домой и нарисовав на листе бумаги чертеж будущего вала (рис. 1), я подошел к токарю. Пора все это собрать в едином механизме. Сразу скажу, что кожухи для лебедки можно найти и подготовить, и использовать. Но в моем городе таких магазинов нет, потому что я попросил Токар заточить побольше и корпус под агрегат (рис.2).

Взяв фланцы с прорезями по центру под внешний диаметр вала, я приварил их к прорезанной трубе диаметром 114 мм. Затем, пропустив вал барабана через фланцы, отцентрируйте его так, чтобы оставался небольшой зазор между фланцем и корпусом подшипника, и барабан приварили к валу. Шлицевой вал шурупа вставляют в заточенное отверстие в конце елки барабана и аккуратно приваривают. Такие же прорези сделали на коробке передач. Для этого требовался второй шлицевый вал грохота - он фиксировался на редукторе через тянущую втулку.

Крепления редуктора и барабана к раме выполнены из уголка 50х50х5 мм. Все исправлено патчами, потому что все это нужно настраивать коаксиально. Доработан уголок 50х50 мм, повернутый на опорный уголок: теперь их можно закрепить на раме болтами и легко снять, если потребуется ремонт или замена подшипников.

Очень важно расположить корпус так, чтобы при сборке лебедки вся сила тяги от корпусов приходилась не на сварной шов, а на угол (фото 4).Тогда корпус не сломается, угол обеспечит большой запас прочности.

Все дополнительные детали поставил так, чтобы ступицы ходили свободно, не прилетели (фото 5), потом немного прихватил сварку, а когда убедился, что все установлено правильно, заварил на совесть.

Закрепить лебедку на земле можно при помощи приваренных двух коротких отрезков трубы. Нужно только пропустить через них арматуру или металлические стержни и вбить в землю.

Двигатель применяемый асинхронный, мощностью 1 л.5 кВт при оборотах не менее 2780 в минуту. Более маломощный - 750 Вт и 2780 об / мин - не справился. Выходом из положения стал неожиданный - на лебедке установили угловой шлифовальный станок, то есть болгарку мощностью 2,3 кВт.

Таков, наверное, каждый хозяин, а его мощность и 6500 об / мин позволяют справляться с любыми нагрузками при вспашке и окунании без малейших признаков перегрева. Пройдено это просто - два болта в отверстия, предназначенные для установки ручки. Вместо отрезного диска установил шкив с резьбой - и все отлично работает.Шкив, кстати, можно вытащить токарю, а можно сделать намного дешевле: в металлоломе найти подходящий шкив и к нему, точно отцентрировав, приварить гайку для подъема диска от той же болгарки. Ремень пригодился от автомобильного генератора ВАЗ-2101. Болгарка растягивается с помощью приложенного вручную усилия (фото 6).

Все подготовлено, осталось прикрепить к барабану болт с тросом и равномерно намотать. Кабель взял толщиной 4 мм: такой уверенно справляется со своей задачей, хотя если грунт тяжелый, стоит взять 5 мм, с запасом.Плуг и конек (фото 7-9) сделал сам, так как предлагаемый на рынке рынок не устраивал по качеству. Чертежи плуга и коньков - на рис. 4-7. Имея в хозяйстве сварочный аппарат, болгарку, молоток и подходящий материал, сделать плуг и костер несложно.

Подготовка к работе

В начале ряда, посередине, устанавливаем лебедку, забивая две металлические штанги для фиксации. Помощник вручную разматывает кабель на необходимую длину. С помощью ступицы соединяются два вала, затем включается болгарка - и агрегат начинает работать.

Забивая, нужно только направить плуг влево или вправо, регулируя положение оккупантов в ряду. При вспашке плуга также необходимо регулировать, хотя большую часть работы за вас выполняет колесо, бегущее по борозде перед плугом.

Сейчас на плуг и плуг уходит много времени и сил, хотя, делая ту же лебедку снова, я бы кое-что скорректировал, сделав конструкцию менее габаритной. И так в планах - покраска и доработка этой лебедки, но теперь она отлично справляется со своей задачей.

Плуг электрический держатель своими руками - фото и чертежи

© г. Малюк Ставрополь Кута

1 шт. Доска для рисования граффити A3-A5 LED Glow Drawing ...

203,81 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.20) | Заказы (114)

Самодельная лебедка предназначена для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно насыпать землю под огород, посадить боронование, окунуть, перекопать картошку.

Сельскохозяйственная лебедка позволяет реализовать полный цикл обработки почвы при выращивании картофеля. Агрегат способствует экономии и поддержанию плодородия почвы, что приводит к максимальному урожаю.

В далекие 90-е лебедка для вспашки на базе двигателя от бензопилы «Урал», «Дружба», служит верой и правдой до сих пор. Изменения и доработки коснулись в основном плуга. На видео ниже хорошо видны эти изменения. Постепенно пришла идея создать электрический аналог.И вот что получилось, смотрите видео и фото ниже.

Изготовлен лебедка - мотоблок из недоделанных материалов с использованием стандартных общедоступных деталей и обычных материалов (электродвигатель 2,2 кВт 1500 об / мин, трубы, уголки, звездочки и цепи от мотоциклов).

Лебедка пахотная электрическая

Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности достаточно для вспашки, окунания, копки картофеля. Если купить двигатель для однофазной сети, можно и девственницу пахать.А в своей модификации для вспашки целины я использовал блок, который вдвое снижает скорость развертки, но также увеличивает усилие.

Однофазный двигатель стоит более 10 000 руб. Речь идет о городе Смоленске, поэтому сдана 3 очередь. Кроме того, люди, столкнувшиеся с однофазной перемоткой двигателя, сталкиваются с большими проблемами. Трехфазный двигатель на практике более надежен - может работать непрерывно годами.

Принцип работы оцепления агротехники заключается в последовательной вспашке земли с возвратом плуга в начало борозды.Желательно выполнять работы вместе, но при необходимости можно и по одному. Можно вносить удобрения (влажные) прямо в борозду.

Плуги даже Дерн (девственница). Сначала использовался классический самодельный плуг с ручками, который требовал наличия начальных навыков пахапера и весил на пару килограммов больше в модернизированном виде.

Лебедка электрическая и бензиновая

(Колеса на лебедке используются только для транспортировки на участке)

Детали, которые нужно вытащить на токарном станке или купить в магазине мотоциклов.

Дело в том, что серийные мотоблоки имеют крайне недостаточную сцепную массу (в 5-6 раз меньше минимально необходимой), поэтому они не могут создать достаточное тяговое усилие для пахоты: опускания. На практике я убедился, что пахать можно только при сцепной массе не менее «600 кг (как у лошади). А она у каждого колесного трактора рассчитана так, чтобы метр ширины пахотной ленты приходился на минимум 4 тонны.Итак, мотоблок МБ-1 при массе 100 кг может поднять резервуар на ширину всего… 2,5 см! Для вспашки конного плуга, поднимающего пласт сечением 20х20 см, масса мотоблока (трактора) должна быть не менее 800 кг.
Именно из этих соображений главное управление ГИБДД МВД России ко всем мотоблокам предъявило технически вполне обоснованное требование: «Можно сделать мотоблок с мотором мощностью не более 5-7 л.с. И на каждые сто килограммов полной массы Мотоблок должен иметь не более 1 л.с.

Еще в 1998 году сделал мотоблок. Хотя его вес довели до 240 кг, я был убежден, что хорошо пахать нельзя: это было тяжело - приходилось толкать пестрый брус. Потом сделал моторфри. Она тоже не оправдала моих надежд. Стоило залезть под ножи резака галька, ризомет, непривычный навоз, как она выскочила на поверхность, а на резак, как на колесо, запустила медсестру. А если на участок добавляли навоз, то ножи вообще не вонзались и навоз на мельнице наматывался.

В 2000 году изготовлен первый мотоцикл. Ее сцепление не зависит от веса с почвой, так как надежно удерживается на месте за счет якоря, лапы которого типа штыковой лопаты опускаются в почву. Это якорь, который придает мотоциклу исключительные характеристики. Он позволяет использовать всю мощность двигателя для полезной работы, чего нет ни в одной другой технике для этой цели.

Дело в том, что и трактор, и мотоблок половину мощности тратят на самостоятельный уклон.Масса мотлатариума при полной заправке (10 литров бензина) всего 42 кг. Это значит, что это вдвое или меньше металлурга по сравнению с мотоблоком МБ-1, а по сравнению с мини-трактором Кутайского, Гомельского или Харьковского завода - в 14 раз.

Ну а теперь попробуем сравнить характеристики лебедки, мотоблока и лошадей. Получается такая арифметика. Номинальная мощность при работе около 1 л.с. Его масса - 600 кг. Мотоблок МБ-1 в шесть раз легче лошадей. Таким образом, при создании тягового усилия он больше не может использовать "D H.S.

Минитрактор будет сравним с лошадью. Соответственно, можно предположить, что для создания тягового усилия оно может быть spable - не более 1 л.с. Мой мотор с мотором от мотороллара «Электрон» мощностью 7,5 л.с. Использует всю мощность мотора для создания тяги. . Итак, лебедка производительнее лошадей в 7,5 раз, а мотоблок - в 45 раз !!! Именно поэтому он легко поднимает земли сечением 30х35 см и может вспахать даже целину.

Плуг для своей лебедки Я скопировал с двухколесного конного плуга, только максимально простой и упрощенный. Он «держит» борозду «заедами», в точности копируя ранее пройденные, и им управлять не нужно. Пахать лебедкой настолько легко и просто, что это под силу даже детям, и совершенно безопасно. Ни силы, ни умения для этого не нужно.

В нашем городе и окрестностях моторов и мотоциклов и минитракторов уже давно многолюдно.

Многие, кто, поверив рекламе, купил мотоблок, сейчас переделываются на мотоцикле, используя свои моторы.Мой сосед, у которого самодельный минитрактор, уже сделал всем родственникам семь лебедок, две из которых отправил в соседние районы. Свою первую лебедку он подарил брату, живущему в Перми, восемь лет назад. Это была единственная лебедка, которая имела грунт на передней и задней частях рамы. Возможно, она послужила образцом лебедки пермских студентов, которые, кстати, допустили две большие ошибки. Во-первых, приматы сделали перед рамой, забыв о том, что при натяжении троса появляется опрокидывающий момент.Это не дает возможности использовать всю мощность мотора, да и работа на такой лебедке небезопасна. Случалось, что при вспашке девственницы такую ​​лебедку поднимал человек, стоявший на задней части рамы, и через лебедку давил. Поэтому приматы нужно устанавливать только на тыльную сторону рамы, лучше вонзить: вонзить удобнее, а работа с лебедкой будет совершенно безопасной. Управляющий лебедкой будет стоять на грунтовке, осыпая их своим весом, что дает возможность увеличить тягу в три раза.

Вторая ошибка в том, что плуг сделали однокомнатным с ручками управления. Поворачивать к началу бороздки неудобно, а от препятствия (живая изгородь, строения, теплицы и т. Д.) Начинать борозду невозможно: мешают ручки управления. Более того, два человека забывают пахать такой плуг.

Плуг нужно делать двухколесным: такая борозда «держит» себя, в точности копируя пройденное ранее. Управлять им практически не нужно, удобнее и проще ехать до начала борозды, он позволяет борозду сам от препятствия, и тогда лебедкой может пахать один человек.
Теперь у меня три пестрой доски. Последняя конструкция чрезвычайно удачна: пашет, бормаширует, подчеркивает картофель, рыхлый междурядья даже с учтенными ботинками, позволяет сажать картошку «под плуг», обрабатывать откосы любой крутизны, служит подъемным устройством, работает с любыми культиватор, лесной забой.

Кроме всего этого, он (что особенно ценно) может перевозить грузы до 500 кг со скоростью до 40 км / ч. ГИБДД разрешает ездить на нем по всем дорогам без ограничений.

Мой мотор можно сделать очень простым. Имеет две рамки - основную и дополнительную. Главное - это передняя вилка мотоцикла, в которой есть мотор, бензобак, барабан с тросом и органы управления мотором. Дополнительная рама используется для сопротивления лебедке. На него навешивается якорь с двумя замками, похожий на штыковые лопаты. Дополнительная рама крепится к основным четырем болтам. В передней части находятся два ограничительных ролика для троса на случай, если лебедка будет установлена ​​под углом к ​​линии борозды.

Для поворота лебедки в транспортном средстве Барабан снимается, дополнительная рама отсоединяется с якорем, заднее колесо от самоката («Тула», «Турист» или «Тулиц») устанавливается в основную раму («Тула» »,« Турист »или« Тулитц »), а затем к основной раме присоединяется двухколесная тележка: трехколесный переднеприводный моторный механизм, похожий на грузовой самокат.


Так как звезда у самоката «Тула» вдвое больше, чем у самоката «Электрон», скорость тележки уменьшилась в 2 раза.
Интересно, что рулевая колонка тележки смещена назад от основной рамы; Рама-вилка вместе с мотором поворачивается в обе стороны на 100 °, что позволяет тележке раскладываться на месте на 360 °, не меняя своих габаритов (так что передача заднего хода ей не нужна).

Обратите внимание, что мотор, бак, водитель и пассажир расположены над ведущим колесом, а указанные колеса тележки смещены назад от центра кузова. Увеличивает нагрузку на ведущее колесо, сцепление у него одновременно с дорогой просто отличное.Корпус тележки деревянный, размерами 1,5х1,3х0,3 м. Тележка Рама трубчатая, колеса - от Мотор Шины MODE.

Трансформация мотоциклов в мотор производится в обратном порядке.
Сейчас многие профессионалы уже убедились, что мотоблоки подходят для вспашки. Промышленность наладилась выпуском минитракторов - у них сцепной массы для этого вполне достаточно. Но использовать их на хозяйственном участке крайне сложно. Дело в том, что его площадь очень маленькая, она ограничена со всех сторон живой изгородью и постройками, а на самих участках всегда есть препятствия: теплицы, теплицы, деревья, многолетние посадки и т. Д.Выйти за пределы участка на поворот, как правило, нет возможности, и трактор делает это на участке, превращая его в дорогу. Ведь у него четыре колеса, которые катят почву не только при движении вперед, но и назад. К тому же он сказочно дорогой. Вы можете нанять пахахара с лошадью за эти деньги, не покупая топлива и запчастей на 240 лет, потому что это место очень красивое. Масса мини-тракторов, выпускаемых в Кутаиси, Харькове и Гомеле, составляет 600 кг при мощности их двигателей 6 л.с., и этой мощности иногда бывает достаточно для перемещения этой металлической формы со скоростью рывка.

Самодельная лебедка для вспашки земли. Плуг Электротехника своими руками

С наступлением весны почти каждый помещик бросается в холодный пот. Опять же, регулярная обработка огорода, огорода, посадка картофеля и различных культур, что требует много времени и сил. Исходя из этого, одни задумываются о том, насколько упростить себе судьбу на протяжении всего этого процесса, другие - целенаправленно выбирать верного и незаменимого помощника.

Преимущества самодельной лебедки

Согласно опросу, мало кто находит подходящий тяговый механизм в магазинах или на других торговых площадках.Большинство делает это своими руками из фирменных материалов и стандартных общедоступных запчастей.

Как правило, конструкция самодельной лебедки очень проста и состоит из жесткой рамы, двигателя (в основном используется трехфазный), верхнего вала (передает мощность двигателя на барабан, наматывая трос) и нижний вал (влияет на передаточное число устройств). Он отличается повышенной силой тяги при достаточно малой массе, может входить в состав грузового скутера, развивая скорость до 40 км / ч.

Характеристики лебедки для вспашки:

  1. Высокая тяговая мощность;
  2. Широкая область применения;
  3. Работает от двигателей внутреннего сгорания и электрических;
  4. Длительный срок эксплуатации;
  5. Легкость демонтажа;
  6. Поддерживает плодородие почвы;
  7. Эффективное выделение культурных растений;
  8. Безопасное и экологически чистое использование;
  9. Экономически выгодный механизм;
  10. Практически бесшумен в работе.

Электророзетка - Назначение и принцип работы

Часто плуг применяется в паре с электролибидом, что значительно повышает его эксплуатационные качества.Принцип его работы довольно прост: на одном краю участка устанавливается тяговая конструкция, на другом - навешенный на нее культиватор или плуг. Включение: Прицепной механизм начинает к нему подтягиваться, выключаясь - переключается на новую серию И процесс повторяется.

Купить плуг для лебедки можно практически в любом специализированном магазине, но можно сделать и свой. Для этого достаточно будет правильно замерить углы лемхерии (оптимальный показатель относительно доски поля 20 ° -25 ° и 45 ° - относительно осевой линии) и взять прочный фундамент (канал, например ).Часто для стойкости конструкции его варят посредине металлической полосы из металла толщиной 4 мм, что обезопасит плуг от повреждений при наезде на валуны.

Покупайте только качественные тяговые механизмы проверенных производителей. В основном, для собственной сборки гальваники используются Dragon Winch и Husar польских компаний. Они довольно устойчивы к нагрузкам и не требуют значительного обслуживания. Однако при эксплуатации следует помнить - сила нагрузки напрямую зависит от длины троса: чем больше его витков на барабане, тем меньший вес лебедка может тянуть, и наоборот.


Мотоблок - «За» и «Против»

Не менее популярными механизмами для быстрой вспашки Земли являются мотоблоки. Эти устройства бывают трех видов: легкие, средние и тяжелые. В основном, последние особенности которых имеют наличие заднего привода, используются в садоводческих мероприятиях.

Мотоблоки подходят для работы на больших площадях (до 0,5 га), имеют устойчивый к нагрузкам двигатель, мощностью до 30 л.с., легко подключаются к дополнительному оборудованию.Однако, как и большинство электроприводных устройств, у них есть свои характерные «плюсы» и «минусы».

Преимущества минитрактора:

  • возможность крепления плуга, прицепа;
  • широкий спектр применения;
  • многофункциональность в работе;
  • легкий и простой в использовании;
  • не требует большого запаса топлива.

Недостатки мотоблока:

  • низкая производительность;
  • большие габариты;
  • недостаток при транспортировке.

Сельскохозяйственная или топливная лебедка - что лучше

Process Лебедка Motobl
Посадка картофеля

Происходит классическим способом

без повреждения продукта.

Дома у меня лежала старая, запыленная и обжаренная червячная передача 4-40 с передаточным числом 1:40, послужившая основой лебедки. Такие, кстати, можно найти на барахолке по невысокой цене и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от масляных отложений, который больше походил на черный пластилин, решил сразу поменять сальники. При замене были использованы сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменный вырез от Pa-Ronitis толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло И коробка передач стала новой.

Чтобы определить, сколько потребуется барабана, я сначала сварил раму из угла 40х40х4 мм размером 75х30 см.

Сначала думал, что трос от барабана будет разматывать с помощью реверса двигателя, но оказалось очень долго и неудобно, вручную намного проще. Но для этого пришлось придумать муфту, с помощью которой можно будет отделить вал редуктора от вала барабана и тем самым без усилия протянуть трос на необходимую длину огорода. А во время работы лебедка соединяет редуктор с барабаном, и оба вала работают вместе.

Муфта изготовлена ​​из передних обрезков (шарниров равных угловых скоростей) и передней ступицы ВАЗ 2108. Вал втулки имеет внешние прорези, идентичные внутренним прорезям ступицы. Они придут, чтобы пообщаться между собой. Использованные ярлыки и ступица, приобретенная в пункте приема металлолома (в ближайшей автомастерской на тот момент их не было). От винта сразу отрежьте две части вала - они нужны для изготовления вала лебедки (рис.3).

Потом начал делать барабан, к которому будет охлаждаться кабель. Из отрезка трубы внешним диаметром 114 мм изготовлены два фланца толщиной 5 мм. По металлу покупали стальной круглый прокат (круглый) диаметром 35 мм - он служил заготовкой вала. Заготовкой для зацепов подшипников барабана стали патроны диаметром 90 мм. Кстати, учтите: покупая бондаж металл на металле (если он нарезан на новый резак), не бросайте его сразу в емкость с водой.Такой металл сложно превратить в токарную обработку. Мне также пришлось купить пару подшипников 306-й серии - они снимут нагрузку, создаваемую плугом.

Придя домой и нарисовав на листе бумаги чертеж будущего вала (рис. 1), я подошел к токарю. Пора все это собрать в едином механизме. Сразу скажу, что кожухи для лебедки можно найти и подготовить, и использовать. Но в моем городе таких магазинов нет, потому что я попросил Токар заточить побольше и корпус под агрегат (рис.2).

Взяв фланцы с прорезями по центру под внешний диаметр вала, я приварил их к прорезанной трубе диаметром 114 мм. Затем, пропустив вал барабана через фланцы, отцентрируйте его так, чтобы оставался небольшой зазор между фланцем и корпусом подшипника, и барабан приварили к валу. Шлицевой вал шурупа вставляют в заточенное отверстие в конце елки барабана и аккуратно приваривают. Такие же прорези сделали на коробке передач. Для этого требовался второй шлицевый вал грохота - он фиксировался на редукторе через тянущую втулку.

Крепления редуктора и барабана к раме выполнены из уголка 50х50х5 мм. Все исправлено патчами, потому что все это нужно настраивать коаксиально. Доработан уголок 50х50 мм, повернутый на опорный уголок: теперь их можно закрепить на раме болтами и легко снять, если потребуется ремонт или замена подшипников.

Очень важно расположить корпус так, чтобы при сборке лебедки вся сила тяги от корпусов приходилась не на сварной шов, а на угол (фото 4).Тогда корпус не сломается, угол обеспечит большой запас прочности.

Все дополнительные детали поставил так, чтобы ступицы ходили свободно, не прилетели (фото 5), потом немного прихватил сварку, а когда убедился, что все установлено правильно, заварил на совесть.

Закрепить лебедку на земле можно при помощи приваренных двух коротких отрезков трубы. Нужно только пропустить через них арматуру или металлические стержни и вбить в землю.

Двигатель применяемый асинхронный, мощностью 1 л.5 кВт при оборотах не менее 2780 в минуту. Более маломощный - 750 Вт и 2780 об / мин - не справился. Выходом из положения стал неожиданный - на лебедке установили угловой шлифовальный станок, то есть болгарку мощностью 2,3 кВт.

Таков, наверное, каждый хозяин, а его мощность и 6500 об / мин позволяют справляться с любыми нагрузками при вспашке и окунании без малейших признаков перегрева. Пройдено это просто - два болта в отверстия, предназначенные для установки ручки. Вместо отрезного диска установил шкив с резьбой - и все отлично работает.Шкив, кстати, можно вытащить токарю, а можно сделать намного дешевле: в металлоломе найти подходящий шкив и к нему, точно отцентрировав, приварить гайку для подъема диска от той же болгарки. Ремень пригодился от автомобильного генератора ВАЗ-2101. Болгарка растягивается с помощью приложенного вручную усилия (фото 6).

Все подготовлено, осталось прикрепить к барабану болт с тросом и равномерно намотать. Кабель взял толщиной 4 мм: такой уверенно справляется со своей задачей, хотя если грунт тяжелый, стоит взять 5 мм, с запасом.Плуг и конек (фото 7-9) сделал сам, так как предлагаемый на рынке рынок не устраивал по качеству. Чертежи плуга и коньков - на рис. 4-7. Имея в хозяйстве сварочный аппарат, болгарку, молоток и подходящий материал, сделать плуг и костер несложно.

Подготовка к работе

В начале ряда, посередине, устанавливаем лебедку, забивая две металлические штанги для фиксации. Помощник вручную разматывает кабель на необходимую длину. С помощью ступицы соединяются два вала, затем включается болгарка - и агрегат начинает работать.

Забивая, нужно только направить плуг влево или вправо, регулируя положение оккупантов в ряду. При вспашке плуга также необходимо регулировать, хотя большую часть работы за вас выполняет колесо, бегущее по борозде перед плугом.

Сейчас на плуг и плуг уходит много времени и сил, хотя, делая ту же лебедку снова, я бы кое-что скорректировал, сделав конструкцию менее габаритной. И так в планах - покраска и доработка этой лебедки, но теперь она отлично справляется со своей задачей.

Плуг электрический держатель своими руками - фото и чертежи

© г. Малюк Ставрополь Кута

1 шт. Светящаяся доска для рисования граффити А3-А5 ...

203,81 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.20) | Заказы (114)

Мастер канала «Умный город» рассказал об устройстве самодельного электролибида, который используют для вспашки Земли. Двигатель 1.1 киловатта. 220 вольт. Редуктор на 40. Крепится ременной передачей.Электромагнитный пускатель. Дистанционное управление. Конденсатор. Вся конструкция крепится на одной раме. Схему можно найти в Интернете. Устройство для вспашки сада сделано своими руками.

Коробка передач крепится к раме к раме с возможностью регулировки. Сделаны бороздки. А за ним барабан. Изготовлен из трубы 150. К трубе приварены фланцы. На видео показано, как вал пропускается через барабан, как он крепится. Сделал реверс. Чтобы размотать трос, надо было включить реверс И он разматывался.Это происходит очень долго, поэтому они решили заставить барабан снова крутиться на холостом ходу. Вытаскиваем вал диаметром 35. Подшипники могут быть разные, здесь 36. Этот вал будет плотно приварен к барабану.

Брал спереди, снаружи гранаты, т.к. у них длинная прорезь. Сам хаб можно выбрать. А внутренняя толстая, ничего не ковыряешь. У гранаты есть внутренняя обойма, все подходит. Две клипсы приварены и можно сделать одну общую. Стоит ровно на переходной втулке редуктора.Одна часть граната вставляется под сварку. Потом ступица передняя.


Коробка передач вращается, ступица соединена двумя лицевыми валами. Полностью барабан. При перемещении ступицы все крутится отдельно. Коробку передач не трогаем, но трос разматываем и барабан движется на холостом ходу. Снова нужно соединить вал. Мы переводим, и все механики крутятся вместе. Подробности об устройстве для вспашки на видео размещены в начале публикации.

Для приусадебного участка стало популярным использование при вспашке самодельной лебедки.Сделано самоделками своими руками Более предпочтительнее. Рассмотрим лебедку для вспашки донора, которым стал мотоцикл Минск. Двигатель рабочим объемом 125 см на Кубе не слишком тяжелый и мощности вполне хватает. Кто пользовался мотоциклом «Минск», знает, что двигатель заводится очень легко и без проблем. В эксплуатации надежный ремонт не дорого. Запчасти есть в наличии и с ними проблем нет.

Описание

Лебедка получилась компактной, удобной в работе.Расход топлива Немного 2-3 литра хватит на довольно большой участок земли. Топливный бак позаимствовал у бензопилы. Шасси Оно состоит из ведущей звездочки (установленной на двигателе), цепей и ведомой звездочки (установленной на барабане) всего от мотоцикла.

Двигатель на раме установлен в таком же положении и не перемещается по раме. Барабан на раме устанавливается с помощью четырех болтов с гайками. Для него прорезаются специальные продольные отверстия, чтобы барабан двигался по раме и этим регулировалось натяжение цепи.При создании самодельной лебедки для пахоты использовались не только детали от различных мотоциклов, но и детали, сделанные своими руками.


Лебедка для вспашки очень простая, кто правил мотоциклом, разберется очень быстро. Управляет, например, мотоциклом. Слева находится рычаг управления сцеплением, справа - ручка управления дроссельной заслонкой и выключателем зажигания. Включение скорости может производиться как ногой, так и рукой. Рука еще удобнее. Пахать желательно на первой скорости.Формы самодельные для вспашки мотоцикла.

Детали лебедки для вспашки

Основные детали самоделки:

1 - бензобак от бензопилы Урал, перед установкой отогните ручки и закрепите на раме.
2 - катушка зажигания.
3 - выключатель электронный
4 - самодельный блочный выпрямитель для подключения электродвигателя. Для охлаждения.
5 - Рама самодельной лебедки для вспашки, состоит из карбона, профильных труб и просто труб.

6 - Для очистки воздуха использован воздушный фильтр от Мотоцикла ИЛ Планета-Спорт.
7 - самодельный барабан лебедки.
8 - Самодельный глушитель Изготавливается из толщины 1мм, трубка пила и вареная.

9 - крючки для земли для удержания в одном месте.

10 - Электродвигатель принудительного охлаждения двигателя.

Лебедка барабанная для вспашки

Барабан - основная часть. Он наматывается тросиком и от того, как это будет происходить, зависит работа самоделки. Впервые сделал направляющие для намотки. После непродолжительного периода эксплуатации отказались, так как при соприкосновении троса с направляющими быстро износились и понеслись.Вам просто нужно установить лебедку в процессе прямо по направлению разблокированного троса. Кабель стал раздуваться ровно от кольца к кольцу и служить в разы дольше. Размеры трубы, на которую наматывается кабель, диаметр 108 мм. Ширина трубы 100 мм. Трубка приводится в движение болтами со звездочкой.

Детали, из которых был собран барабан для вспашки:
1. Основание сварено из труб и двух фланцев;
2. Фланец для установки звездочек;
3.Ведомый звездочкой с восхода солнца мотоцикла;
4. Болты с гайками и граверами для крепления звездочки;
5. Шайба для крепления троса;
6. Болт для крепления кабеля;
7. Подшипники 204;

8. Скорость рукава между подшипниками;
9. Ось крепления всех деталей;
10. Ось гравера;
11. Гайка оси;
12. Крепеж для крепления к раме;
13. Быстродействующие втулки между подшипником и стойкой, приваренной к стойке;
14.Стойки, на которые крепится обмоточная труба.

15. Посадочные гнезда подшипников.

Установка кабеля

Расходные материалы При вспашке земли это конечно же трос. На него ложится вся основная нагрузка. При первых обрывах нужно подумать о замене ниток кабеля. Таким образом, на одном фланце в основании барабана выполнены два отверстия:

1 - отверстие с резьбой 10 мм под болт.
2 - Отверстие для кабеля.


Берем конец троса, пропускаем просверленное отверстие, закручиваем вокруг болта, под шайбу и плотно прижимаем к корпусу барабана.

Установка ведомой звезды


Вариантов крепления звездочки на фланце можно найти несколько. Первая и самая быстрая конечно выполненная сварка. Но не самый практичный. После сварки металл может быть мягче. Да и работа идет с земли, которая падает на цепи и звезды. В результате износ интенсивный. Заменить приваренную звезду довольно сложно.


Нужно выбрать способ, при котором замена должна быть удобной. Для этого на базе барабана (приварен) третий фланец.Во фланце просверлены отверстия диаметром 8 мм, к которым крепится звездочка. Привод осуществляется мотоциклетной цепью.

Самоделка для вспашки - Один из очень распространенных у нас агрегатов. Такую вещь старается иметь каждый уважающий себя хозяин. Причем не только для вспашки, но и для других нужд бизнеса.
основная часть самодельный мотоцикл - Это двигатель. Выбор подходящих отечественных двигателей не очень велик.Искреннее признание получили двигатели от Мотоцикла «Минск», от Моторол «Электрон», от Мотоцикла «Урал» и «Дружба». Выбор таких двигателей обусловлен их распространенностью и дешевизной, многие двигатели качаются на старых, уже списанных на бедствие техники, и, надеюсь, доживут до конца.

Мощность двигателя должна быть не менее 2-3 лошадиных сил (моторная пила "Дружба"), двигатель должен быть ловушкой и должен хорошо заводиться. Двигатели
Electronic не выпускаются очень давно, удобны тем, что имеют принудительное охлаждение.Но моторы от двигателя «Турист» уже не идут, лебедка очень тяжелая.

Минские двигатели подходят оптимально. Они не очень тяжелые, бывают, как говорится, ползучие и очень распространены в сельской местности.
Основными узлами самодельной лебедки являются рама, тяговый барабан и капсюль. Обычно каркас сваривается из стальной трубы или квадратного стального профиля 25 на 25 мм. Можно использовать старую раму от мотоцикла, разрезав и сварив ее в другой конфигурации.
Барабан для троса часто делают из ступицы заднего колеса мотоцикла.В нем уже есть ось, подшипники, шестерни привода. Из трубы можно сделать барабан, но это немного сложнее.
Бензобак обычно используется небольшой, как правило, от мотоконцернов. В нем уже есть кран с отстойником и место для крепления. Зажигание - стандартное от мотоцикла.

Обычное положение машиниста мотоцикла на вспашке - стоять на грунтовке, держась за колесо, правая рука управляет дроссельной заслонкой - как на мотоцикле. Коробки передач поставляются либо с ножным рычагом в сборе, либо с приварным ручным рычагом.
Скорость плуга при вспашке 4-8 км в час, поэтому диаметр барабана и шестерни подобраны таким образом, чтобы бунтов хватало при работе на первой передаче. При большой длине площадки и легком грунте можно работать на второй передаче.

При большой длине участка лебедка обычно выходит из строя при перетаскивании плуга, если участок небольшой, двигатель не боится, и какое-то время работает постоянно. Это актуально, потому что минские двигатели не имеют принудительного охлаждения.Практика петажинга показывает, что обычная интенсивность работы мотоцикла позволяет обойтись без дополнительного охлаждения.

В качестве грунтовки к П-образному рычагу приваривают лезвия или штифты, которые делают площадь пола. Грунтовка обычно располагается горизонтально для удобства работы. Практика показывает, что при установке мотострелков на ствол, заросший твердым дерном, гораздо удобнее использовать капсюли на основе металлических штифтов - они легко включаются в почву и хорошо держат лебедку.
Для полного удобства к капсюлю можно прикрепить длинный рычаг с рукояткой-седлом, и во время вспашки сесть на него, одновременно нажимая пятую точку грунтовщика.
На своих приусадебных участках практикуются электрические лебедки. Для электролобзиков для пахоты нужен электродвигатель не менее 2кВт, асинхронные двигатели довольно тяжелые, по большей части требуют трехфазной сети, что не очень удобно. Малогабаритные однофазные электродвигатели коллекторные. Наиболее применимы электродвигатели из электропуловеров, они мощные, легкие, имеют коробку передач и крепление, хорошо адаптируются под лебедку. Очень часто используются моторы от бензопилы «Парма», так как это очень опасно для работы и сейчас много хорошей импортной техники, а для лебедки используется устаревшая «Парма».

Самая распространенная вертикальная конструкция двигателя у мотоцикла «Минск» (фото 1а, б) изготавливается местными мастерами даже под заказ. Лебедка Rama изготовлена ​​из стального профиля квадратного сечения (со старых столов и партий). Барабан расположен внизу под двигателем, двигатель по ходу закреплен над барабаном.
Высокое расположение двигателя затрудняет переключение передач, поэтому ручной рычаг часто выполняется в такой конструкции (фото 1Б). Лебедка занимает мало места и ее можно перевозить в багажнике легкового автомобиля.Аналогичная лебедка (фото 2а) выполнена на раме из стальных труб круглого сечения с мотоциклетным двигателем «Санрайз», другая аналогичная (фото 2Б) с грунтоцепсией в виде лопасти.

Интересная конструкция лебедки (Фото 3А, б) примерно такой же компоновки, но с более просторной рамой. Для удобства передвижения при вспашке и подъезде к месту вспашки с одной стороны к раме крепится колесо, с другой - большая стальная дуга. Такая лебедка занимает больше места, но удобнее при транспортировке.

Еще одна конструкция мотоцикла (фото 4а, б) - это так называемый реверс. В его основе лежит рама мотоцикла, поэтому двигатель расположен по направлению к оператору, а барабан стоит на месте заднего колеса. Глушитель тоже штатный, руль в вилке развернут в обратную сторону. Передачи включаются правой ногой. Эта конструкция более длинная и низкая, но требует меньше сварочных работ. Интересной особенностью этой лебедки является принудительное охлаждение электровентилятором на 12 вольт с помощью электрогенератора мотоцикла (фото 4б - вентилятор справа от бензобака).

Котласский электромеханический завод уже несколько лет производит лебедки для мотобул «Дружба» и «Урал» (фото 5а, б). В качестве редуктора использовалась двойная цепная передача. Конструкция получилась небольшой и простой. Лебедка не очень дорогая, так как в ней нет штатного двигателя, но у каждой своя бензопила, и она популярна. В качестве комментария было высказано мнение, что диаметр тягового барабана небольшой.

При установке электроники «Парма» на такую ​​лебедку (фото 6а, б) конструкция остается компактной и легкой.Мощности лебедки хватает для вспашки садов на нетяжелых почвах. В общем, при вспашке тяжелых почв с дерном, острием, целинными участками необходимо уменьшить ширину захвата и глубину вспашки регулировкой плуга, а во время прохода удерживать плуг руками, иначе стремится выскочить из борозды или врезаться в поворот. Тогда либо лопнет трос, если он тонкий, что очень печально, либо лебедку поворачивает вместе с оператором с Земли, что намного лучше, техника остается целой.

Интересная конструкция полностью самодельного электролибида представлена ​​на фото 7а, б.
Агрегат твердотельный, двигатель асинхронный трехфазный 3кВт. Для удобства перемещения лебедка оснащена длинными ручками и колесами. При необходимости вспашки участка вдали от электросети есть переходник для установки бензопилы (фото 7Б).

Главной особенностью этой лебедки является наличие системы дистанционного радиоуправления (антенный разъем виден на распределительном щите слева).Дистанционное управление системой. Позволяет владельцу использовать лебедку для решения многочисленных бизнес-задач, будь то вытаскивание леса, подъем тяжестей и т. Д. Лебедка оснащена легко чувствительной рукояткой-седлом (фото 8а), которая вставляется в гнездо. трубка, приваренная к грунтовке.

Оригинальные моторные конструкции Многие наши отечественные отечественные конструкторы не сидят без дела (готовые для лебедки - на фото 8б). Низкозатратный подход к дизайну связан с незначительным уровнем дохода на селе.В настоящее время стали появляться крутые агрегаты на импортных двигателях, опять же в основном полупедары, выпускаемые небольшими партиями.

Заводские Мотибы в продаже появляются редко, а их потребительские качества оставляют желать лучшего. Обычно заводская единица конвертируется в себя, оставляя базу данных и улучшая некоторые узлы, или используется в нестандартной версии. Например, есть лебедки на топливной основе. Мотоблок размещается на основании, вместо одного из колес, одевается тяговый барабан. Тем более что в транспортном положении повезло самому мотоблоку и плугу телега.


Еще одна интересная компактная конструкция электрохолдера (фото 9а, б) производится одним из ПЭ в г. Хотлас. Очень удачным конструктивным решением этой лебедки является планетарный редуктор внутри тягового барабана, что позволило максимально увеличить габариты и вес лебедки. Теперь, судя по прицелу, весь агрегат состоит из двух частей: двигателя и барабана, установленных на закрытой раме с выдвижными ручками. Вес лебедки позволяет прикреплять легкие отпечатки грейферов прямо к основной раме.

От однофазного двигателя 2,2 кВт, цепная передача на шестерне, размещенной на первичном валу коробки передач, соосна валу барабана, который является вторичным валом коробки передач. Такая конструкция силовой схемы позволяет установить 4-х тактный импортный вместо газового электродвигателя без изменения трансмиссии. Рычаг (Фото 9А) служит для спуска барабана с коробкой передач (режим разматывания троса).
Конструкция двигателя на двигателе от мотопресса «Турист» или «Муравей» представлена ​​на фото 10а, б.

Очень известный двигатель Т-200 с принудительным охлаждением. Зажигание легко трансформируется в тракторный магнето, что позволяет обойтись без аккумуляторной батареи. Начинается очень хорошо, совсем хрень. Часто применяется к самодельным тушкам. Как уже отмечалось выше, его недостатком для мотоцикла является его вес. Но мотоцикл получился довольно технологичным, хотя и немного тяжелым.

Для лучшего скольжения кабеля в этом двигателе применены стальные вертикальные ролики на подшипниках. Это предотвращает трение троса о щеки барабана при неаккуратной установке мотоцикла.
Панели Groundotoz, бензобак взят от старого мопеда.
Работа этого мотоцикла демонстрируется на видео.
Вариант мотоциклов на двигателе «Лифан» представлен на фото 11а, б. Конструкция практически такая же, как на фото 9, рама немного увеличена для возможности установки двигателя. Земляная лопата жестко закреплена на раме, в транспортном положении лопаткой поднять вверх.
Регулировка газа - постукиванием, мощность двигателя 5.5 л.с. Редуктор - планетарный внутри барабана. Motlebeard максимально сложен для удобства транспортировки, может быть несколько в ущерб удобству при вспашке. Такие лебедки производит ООО «Морис» в Котласе.
Ну вот, наконец, недавно (сентябрь 2012) увидел в магазине в городе Корязьма заводской мотоцикл на пахоту (фото 12а, б). Лебедка производится на заводе в Ижевске. Компоновка отличная, ручки руля удобные, выдвигаются из транспортного положения в рабочее.Gruppes - мелкие лопатки. Двигатель 4-х тактный импортный мощностью 5-7 л.с. Редуктор двойной - ремень плюс цепь. Сцепление - натяжение ремня, как на культиваторах, включено в педаль. Вроде бы вполне достойный агрегат. Отзывов пока нет, в корпусе этого механизма еще не видел.
Плуги, ряды и различные приспособления Для обработки Земли - тема отдельной статьи.

Как работает блок и снасти

Если вы когда-либо смотрели на конец крана, или если вы когда-либо использовали подъемник с двигателем или подъемник, или если вы когда-либо смотрели на такелаж на парусной лодке, тогда вы видели блок и подкат в действии.Блок и снасть - это набор канатов и шкивов, позволяющий менять силу на расстояние. В этом выпуске How Stuff Works мы рассмотрим, как работает блок и захват, а также рассмотрим несколько других устройств, увеличивающих силу!

Основные сведения о блоке и захвате

Представьте, что у вас есть груз в 100 фунтов (45,4 кг), подвешенный на веревке, как показано здесь.

На этом рисунке, если вы собираетесь подвесить груз в воздухе, вам нужно приложить к веревке силу в 100 фунтов, направленную вверх.Если длина веревки составляет 100 футов (30,5 метра), и вы хотите поднять вес на 100 футов, вам нужно натянуть веревку длиной 100 футов, чтобы сделать это. Это просто и очевидно.

А теперь представьте, что вы добавляете в смесь шкив.

Это что-нибудь меняет? Не совсем. Единственное, что меняется, - это направление силы, которую вы должны приложить, чтобы поднять вес. Вам все равно придется приложить 100 фунтов силы, чтобы удержать вес в подвешенном состоянии, и вам все равно придется наматывать 100 футов веревки, чтобы поднять вес на 100 футов.

На следующем рисунке показано расположение после добавления второго шкива:

Это расположение действительно меняет важные вещи. Вы можете видеть, что теперь вес подвешен на двух шкивах, а не на одном. Это означает, что вес распределяется поровну между двумя шкивами, поэтому каждый из них выдерживает только половину веса, или 50 фунтов (22,7 кг). Это означает, что если вы хотите удерживать вес в подвешенном состоянии, вам нужно приложить только 50 фунтов силы (потолок прилагает другие 50 фунтов силы к другому концу веревки).Если вы хотите поднять груз на 100 футов выше, вам нужно наматывать вдвое больше веревки. Необходимо натянуть веревку от 0 до 200 футов. Это демонстрирует компромисс между силой и расстоянием. Усилие уменьшилось вдвое, но расстояние, на которое нужно тянуть веревку, увеличилось вдвое.

На следующей схеме к устройству добавляются третий и четвертый шкивы:

На этой схеме шкив, прикрепленный к грузу, фактически состоит из двух отдельных шкивов на одном валу, как показано справа. Такое расположение вдвое снижает силу и снова удваивает расстояние.Чтобы удерживать вес в воздухе, вы должны приложить только 25 фунтов силы, но чтобы поднять вес на 100 футов выше в воздухе, вы должны теперь намотать 400 футов веревки.

Блок и захват могут содержать сколько угодно шкивов, хотя в какой-то момент трение в валах шкивов начинает становиться значительным источником сопротивления.

Как работают шкивы? - Объясните, что Stuff

Как работают шкивы? - Объясни это Реклама

Вы, наверное, видели этих потрясающих телесериалов, которые могут тянуть машины. своими волосами и волочить поезда зубами. Но знаете ли вы наука тоже может сделать тебя сильным? Если вам нужно поднимать большие веса, не напрягайте спину: используйте силу науки - и удивительный Устройство под названием шкив . Давайте подробнее рассмотрим, как они работают!

Фото: шкив, установленный на огромной подъемной раме для большей безопасности. Благодаря силе шкивов один человек может поднять намного больше, чем его собственный вес, не напрягая никаких мышц, потому что несколько веревок или цепей выдерживают дополнительный вес.Фото Р. Б. Хотарда любезно предоставлено Корпусом морской пехоты США.

Что такое шкивы?

Шкив - это просто набор из одного или нескольких колес, на которые вы натягиваете веревку, чтобы упростить подъем предметов.

Шкивы - это примеры того, что ученые называют простыми механизмами. Это не значит, что они забиты двигателями и шестерни; это просто означает, что они помогают нам умножать силы. Если вы хотите поднять действительно тяжелый веса, ваши мышцы могут дать только такую ​​силу, даже если ты самый сильный человек в мире.Но используйте простую машину, такую ​​как шкив, и вы сможете эффективно увеличить силу, производимую вашим телом.

Давайте проясним массу и вес!

Прежде чем мы продолжим, давайте очень четко определим разницу между весом и массой. Это поможет в тот момент, когда мы говорим об использовании шкивов для подъема грузов (которые на самом деле являются массами ) с определенной величиной силы . Вкратце:

  • Масса - это количество материала, из которого что-то сделано или содержится, измеренное в килограммах (или фунтах).
  • Вес - это величина силы , с которой гравитация Земли воздействует на определенную массу: Чем массивнее что-то, тем больше гравитационная сила и тем больше, как мы говорим, оно весит.

Фото: Сколько силы в ньютоне? Этот апельсин имеет массу около 100 г (0,1 кг), поэтому мне нужно приложить 1 Н (один ньютон) силы, чтобы удерживать его в воздухе. Грубо говоря, апельсин «весит» 100 г; Собственно говоря, он весит 1Н.

Если вы человек с массой 80 кг, гравитация Земли тянет вас с силой 800 ньютонов. (на Земле ваш вес в ньютонах всегда примерно в 10 раз больше вашей массы в килограммах, потому что Земля притягивает каждый килограмм массы с силой 10 ньютонов).Строго говоря, мы должны взвешивать вещи в единицах силы (ньютонах), поэтому, если ваша масса 80 кг, ваш вес действительно 800 ньютонов. Но в повседневной речи мы склонны путать массу и вес и вместо этого говорить о весе в килограммах (или фунтах). Точно так же, хотя килограмм - это единица массы, а не силы, можно говорить о силе, эквивалентной данной массе, потому что все массы обычно таким же образом преобразуются в силы. Подробнее об этом читайте в нашей статье о гири и противовесы.

Как работают шкивы

Чем больше у вас колес и чем чаще вы обматываете их веревкой, тем больше вы можете поднять.

Одно колесо

Если у вас есть одно колесо и веревка, шкив помогает изменить направление подъемной силы. Таким образом на картинке ниже вы тянете веревку вниз, чтобы поднять взвесить. Если вы хотите поднять что-то весом 100 кг, у вас есть тянуть вниз с силой, эквивалентной 100 кг, что составляет 1000 Н (ньютонов). Если вы хотите поднять груз на 1 м в воздух, вы должны вытащить свободный конец веревки в сумме расстояние 1 м на другом конце.


Рисунок: Как работают шкивы №1: С одним колесом шкив просто меняет направление силы, которую вы прикладываете. Никаким другим образом это не изменяет силу.

Два колеса

Теперь, если вы добавите еще колеса и обвяжите их веревкой, вы можете уменьшить усилия, необходимые для подъема веса. Предположим, у вас есть два колеса и обвитая вокруг них веревка, как показано на рисунке ниже. Масса 100 кг (вес 1000 ньютон) теперь эффективно поддерживается двумя секциями одной и той же веревки. (две нити слева) вместо одной (игнорируя свободный конец веревки, за которую вы тянете), а это значит, что вы можете поднять его, потянув с силой всего 500 ньютонов - вдвое меньше! Вот почему мы говорим шкив с двумя колесами и веревку, обернутую вокруг него Таким образом, дает механическое преимущество (ME) в два раза.

Механическое преимущество - это мера того, насколько простая машина умножает силу. Чем больше механическое преимущество, тем меньше силы вам потребуется, но на большем расстоянии вы должны использовать эту силу. Вес поднимается на 1 м, но теперь мы необходимо потянуть свободный конец веревки вдвое дальше (2 м). Как придешь? Чтобы вес поднялся на 1 м, вам нужно сделать так, чтобы две части веревки, поддерживающие его, поднялись на 1 м каждая. Для этого нужно потянуть свободный конец веревки на 2 метра. Обратите внимание, что мы также можем вычислить механическое преимущество, разделив расстояние, на которое мы должны тянуть веревку, зависит от расстояния, на которое перемещается вес.


Иллюстрация: Как работают шкивы №2: С двумя колесами это как если бы груз висел на двух веревках (две нити одной веревки слева), а шкив вдвое уменьшает необходимую вам подъемную силу. Это все равно, что поднимать гирю на двух веревках вместо одной. Но теперь вам нужно потянуть конец веревки вдвое дальше, чтобы поднять вес на такое же расстояние.

Четыре колеса

Хорошо, а что, если вы воспользуетесь четырьмя колесами, скрепленными длинной веревкой, которая петли над ними, как на картинке ниже? Вы можете видеть, что 100 кг масса (1000 ньютон) теперь висит на четырех секциях веревки (те, что слева, игнорируя свободный конец веревки, за которую вы тянете).Это значит каждая секция веревки выдерживает четверть общего веса в 1000 ньютонов, или 250 ньютонов, а чтобы поднять гирю в воздух, нужно тянуть только четверть силы - тоже 250 ньютонов. Чтобы вес увеличился на 1 м, необходимо укоротить каждую сечение веревки на 1 м, поэтому свободный конец веревки нужно потянуть на 4 метра. Мы говорим, что шкив с четырьмя колесами и веревка, намотанная таким образом, дает механическое преимущество в четыре, что вдвое лучше, чем шкив с двумя веревками и колесами.


Иллюстрация: Как работают шкивы №3: С четырьмя колесами и канатом, работающим на четыре секции, шкив снижает необходимую вам подъемную силу на четверть. Но вы должны протянуть конец веревки в четыре раза дальше.

Рекламные ссылки

Как шкив похож на рычаг

Вероятно, вы видите, что шкив увеличивает силу так же, как качели, которые являются своего рода рычагом. Если вы хотите поднять кого-то в четыре раза тяжелее вас на качелях, вам нужно сесть в четыре раза дальше от точки равновесия (точки опоры), чем они есть.Если вы переместите конец рычага вниз на 4 см, их конец качелей переместится вверх только на 1 см. Когда они поднимаются, они получают определенное количество потенциальной энергии, равное их весу, умноженному на расстояние, на которое они перемещаются. Вы теряете точно такое же количество энергии - равное вашему весу (в четыре раза меньше), умноженному на расстояние, на которое вы перемещаетесь (в четыре раза больше). Вы можете перенести их гораздо больший вес, потому что вы перемещаете свой конец качелей на гораздо большее расстояние: рычаг качелей позволяет создавать больше силы, работая на большем расстоянии.

То же самое происходит со шкивом, за исключением того, что вы тянете за веревку вместо того, чтобы двигать конец качели. Чтобы поднять что-то в четыре раза тяжелее, вы можете использовать ту же силу, но только если вы потянете веревку в четыре раза дальше. Если вы посмотрите на то, что происходит с обеих сторон шкива, и умножите силу на пройденное расстояние, вы обнаружите, что это то же самое. Со своей стороны вы используете небольшую силу на большом расстоянии. С другой стороны, вес намного больше, но он перемещается на меньшее расстояние.

: Как шкив работает как рычаг: Как и в случае с рычагом, шкив может «волшебным образом» создать больше силы, но только если вы используете эту силу на большем расстоянии. Это почему? Читайте ниже!

В чем прикол?

Шкивы звучат великолепно - и они есть. Но обязательно должен быть поймать? Если вы можете поднять 100 кг (1000 ньютонов), потянув с силой, эквивалентной всего 25 кг (250 ньютонов), конечно, вы делаете только четверть меньше работы и используете всего на четверть меньше энергии? И если это правда, вы могли бы построить какой-то шкив, который на самом деле будет производить для вас энергию: положите всего в одной единице энергии и получите четыре единицы! Звучит великолепно!

Фото: есть ли скрытая загвоздка при использовании шкива? Почему бы не сделать простой шкив из конструктора (или просто самодельных материалов, таких как хлопковые катушки и веревка) и проверить его на себе.Нет лучше способ понять, как работают шкивы. С таким простым шкивом для двух колес легко понять, что вам нужно потяните тетиву дважды, пока вес поднимается вверх.

К сожалению, такие удивительные вещи категорически запрещены. по закону физики, называемому сохранением энергии, который говорит, что вы всегда должны вкладывать столько энергии, сколько выходите. Итак, начнем подумайте о шкивах с точки зрения энергии. Если вы поднимете вес 100 кг (1000 ньютонов) на расстоянии 1 метра от земли, вы должны сделать то же самое объем работы, независимо от того, используете ли вы шкив или нет: вы должны переместить та же сила на том же расстоянии.Если вы используете шкив и уменьшите силу, которую вы используете на четверть, вам все равно нужно сделать то же количество работы. Просто нужно дергать за конец веревки четыре еще раз, чтобы каждая из четырех опорных секций каната поднялась на То же количество. Это загвоздка со шкивом. Вы тянете с меньшим силы, но нужно тянуть дальше (и, вообще говоря, использовать сила дольше). Не тратя меньше энергии на шкив, вы на самом деле приходится использовать немного больше из-за трения, где трос трется о колеса шкива.Но кажется и чувствует шкив проще использовать, а это главное!


Фото: Шкив оборудования. 1) Эти маленькие ролики имеют крючки, поэтому их легко подвесить к потолку. Обратите внимание на то, что на колесах есть канавки, чтобы веревка не соскальзывала с них. Фото Паулы Арагон. 2) Гигантские ролики на рычаге большого железнодорожного крана. Здесь используется огромный прочный трос.

Что такое блок и подкат?

В технике шкив, который я здесь описывал, иногда называют блоком и захватом : колеса и их крепления - это блоки, а веревки, которые обвивают их, - это снасти.В моих примерах один блок закреплен вверху, а другой блок перемещается вверх вместе с грузом. В более общем плане для инженеров шкив - это колесо, на которое вы натягиваете веревку или ремень для соединения одной части машины с другой, будь то подъем предметов, передача энергии или выполнение чего-либо еще. Однако в простой науке мы склонны использовать «шкив» только для обозначения связки колес и канатов для подъема.


Фото: два типа шкивов. Слева: блок и снасть - это система на основе шкивов для подъема вещей, сделанная из блоков (секций колеса) и соединяющих их между собой.Он использовался для подъема ракетного оборудования в Центре космических полетов им. Маршалла НАСА. Фото Джеймса У. Розенталя, журнал «Исторический американский инженерно-технический журнал», любезно предоставлено Библиотекой Конгресса США. Справа: колеса шкива также могут использоваться для соединения различных частей машины. Здесь колесо шкива на большом двигателе приводит в движение другое колесо шкива на машине, находящейся на некотором расстоянии. В этом случае шкивы просто передают мощность. Фото: Исторический американский технический отчет, любезно предоставлено Библиотекой Конгресса США.

Рекламные ссылки

Узнать больше

На этом сайте

На других сайтах

  • Шкивы, блоки и другие снасти: отличная коллекция фотографий шкивов, собранная пользователем Flickr «Элси» (Лес Чатфилд), у которого отличный глаз для детализации и раскрытия скрытой красоты механического мира.

Книги

Для младших читателей

Почему-то существует множество книг о шкивах для юных читателей (возрастная группа 6–10 лет).Вот лишь некоторые из них, с которых можно начать:

  • Рычаги и шкивы. Автор Alex Brinded, Kidhaven / Greenwood, 2019. Простое введение для очень маленьких читателей, которое является частью базовой серии инженерных разработок под названием «Заставить вещи работать». Текст написан четко, хотя фотографии и дизайн немного устарели. Возраст 6–9.
  • Exploring Science: Machines: Chris Oxlade, Anness, 2016. Практическое введение в шестерни, рычаги, шкивы и двигатели с помощью 20 простых экспериментов. Эта книга помогает представить шкивы в более широком контексте простых машин.Возраст 8–10.
  • Изготовление машин со шкивами: Крис Окслейд, Raintree / Capstone, 2015. Еще одно очень практичное 32-страничное введение, которое логически ведет нас через простые шкивы, составные шкивы, исторические машины, ремни и многое другое. Есть полезные дополнения к школьной библиотеке, в том числе забавные факты и глоссарий. Возраст 7–9.
  • Как работают шкивы: Джим Меццанотт. Гарет Стивенс, 2007. 24-страничное руководство, которое знакомит с шкивами и показывает, как мы используем их в повседневной жизни.Акцент здесь делается на шкивах как на средстве использования силы в наших интересах.
  • Что такое шкивы ?: Хелен Фрост, Capstone Press, 2001. Очень простое иллюстрированное введение для младших читателей (в возрасте 7–10 лет, я полагаю).

Эти две книги более общего характера, которые рассматривают науку о силе в более широком контексте:

  • «Вы почувствуете силу» Ричарда Хаммонда. Дорлинг Киндерсли, 2006/2015. Веселая книга о силах и физике для младших читателей. (Я был одним из консультантов и авторов этой книги.)
  • Сила и движение Питера Лафферти. Дорлинг Киндерсли, 2000. Классическая книга очевидцев DK, которая охватывает историю науки, а также современные технологии. Устаревший, но все же полезный.
Для читателей постарше
  • Принципы машиностроения, Джон Берд и Карл Росс, 2017. Подробное (288 страниц) введение в общую науку и принципы машиностроения.
  • Трактат о ремнях и шкивах Джона Ховарда Кромвеля, 1903 г.Классическая книга из более раннего возраста! Объясняет теорию шкивов (с математикой) и много иллюстраций. Доступен в различных форматах электронных книг.

Видео

  • Как работают шкивы: простое введение Чарли Марца. К сожалению, он использует имперские (американские) единицы футов и фунтов, но идею вы поняли. Если вы европеец, вы можете мысленно подставить метры и килограммы.
  • Как работают шкивы: более длинное и сложное введение из Академии Хана.Это объяснено ясно и очень хорошо, но страдает от рисования каракулей мышью и смешивания единиц измерения (ньютоны, футы, метры).

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2020) Шкивы. Получено с https://www.explainthatstuff.com/pulleys.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте...

Как построить раму для цепной тали

Цепная таль используется для подъема тяжелых предметов с помощью рычажного механизма; эти подъемники должны быть подвешены на высоте от рамы для подъема грузов. Для этого вы можете построить раму для вашей цепной тали, следуя инструкциям.

Шаг 1 - Советы и рекомендации

При работе с деревом всегда надевайте защитные очки и перчатки. Поэтому проект требует тяжелой работы, поэтому рекомендуется получить дополнительную помощь от друга или члена семьи.Ширина деревянной балки будет зависеть от веса, который вы собираетесь на нее подвешивать. Кроме того, если вы не хотите использовать металлический крюк для подвешивания цепной тали, вы можете заменить его ремнем на подтяжках. Для подъема груза вместо троса используйте буксирные ремни.

Шаг 2 - Построение рамы A

Каждая сторона рамы «A» построена из двух деревянных брусков длиной 10 футов (высота вашей рамы A будет зависеть от ваших требований). Разместите брусья на полу в форме буквы «А», расстояние посередине буквы «А» должно составлять примерно половину поперечной балки, чтобы выдержать вес, который вы планируете поднимать.Вверху рамки «А» оставьте пространство, соответствующее ширине поперечной балки. Теперь с помощью рулетки отметьте поперечную длину в центре буквы «А» и наверху, чтобы сделать опору для балки. Выпилите отрезки и закрепите болтами. Для дополнительной поддержки вы можете добавить диагональные подвески к раме «А» с обеих сторон. Повторите процедуру для другой стороны рамки. У вас будет по 2 рамы «А» с каждой стороны рамы цепной тали.

Шаг 3 - Работа с поперечной балкой

Поперечную балку можно обрезать по длине в домашнем магазине или там, где вы покупаете пиломатериалы.Это значительно сократит ваши трудозатраты, так как разрезать кусок дерева такой толщины ручной пилой - настоящий подвиг. Проверьте поперечную балку, поместив ее между А-образной рамой для поддержки.

Шаг 4 - Добавление подвески цепной тали

Используйте металлические зажимы, чтобы прикрепить промышленный крюк к поперечной балке, на котором вы можете подвешивать цепную таль. Убедитесь, что вы идеально отцентрировали блок подвески, если он смещен по центру, что повлияет на эффективность вашей рамы.

Шаг 5 - Сборка рамы

Для основания рамы с обеих сторон добавьте деревянные доски и прикрепите их к сторонам вашей рамы «А», это поможет поставить раму на все виды плоских поверхностей.Теперь, стоя на лестнице, установите поперечную балку на место.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
