Самодельный карт с двигателем от мотоблока (фото + описание)
Главная » Новости » Самоделки
Самоделки
Автор dn11295 На чтение 1 мин Просмотров 12
Спортивный автомобиль карт, с двигателем от мотоблока, сделанный своими руками: фото, а также описание конструкции самоделки.
Картинг — довольно интересный вид спорта и активного времяпровождения. Построить спортивную машину, можно самостоятельно. Предлагаем посмотреть самодельный карт, сделанный одним из умельцев для своего сына.
Рама автомобиля сварена из труб круглого сечения, часть элементов рамы, выгнуты на станке трубогиб.
Днище обшито листовым металлом.
На самоделку установлен бензиновый двигатель (6.
Колёса покупались в интернет магазине.
Спереди установлены педали «газ» и «тормоз». Рулевое как и у обычного карта. Также на задней оси, установлена пара амортизаторов.
В результате получился вот такой простой и аккуратный спортивный автомобильчик для сына. Мощности мотоблочного двигателя вполне достаточно для умеренной скорости карта рассчитанного для ребёнка.
Рекомендуем ознакомиться ещё с одной статьёй на нашем сайте — чертежи и размеры карта, для самостоятельной постройки.
Источник: sam-stroitel.com
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-18’, blockId: ‘R-A-1511143-18’ })})»+»ipt>»; cachedBlocksArray[285853] = «window.yaContextCb.push(()=>{ Ya.
Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-16’, blockId: ‘R-A-1511143-16’ })})»+»ipt>»;
cachedBlocksArray[284782] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-11’, blockId: ‘R-A-1511143-11’ })})»+»ipt>»;
cachedBlocksArray[284779] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-9’, blockId: ‘R-A-1511143-9’ })})»+»ipt>»;
cachedBlocksArray[284778] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-8’, blockId: ‘R-A-1511143-8’ })})»+»ipt>»;
cachedBlocksArray[284777] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-5’, blockId: ‘R-A-1511143-5’ })})»+»ipt>»;
cachedBlocksArray[283854] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-3’, blockId: ‘R-A-1511143-3’ })})»+»ipt>»;
Самодельный картинг
Спортивный карт: чертежи, размеры и подробный фото отчёт по сборке картинга своими руками
Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.
Материалы:
- Двигатель от квадроцикла 107 см3, вариатор, полуавтомат с задней передачей.
- Ступицы и тормозной диск от VW Гольф 2.
- Звезда и цепь от скутера Альфа.
- Колёса от СМЗ и скутера.
- Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
- Трубы круглого сечения.
- Топливный бак от бензопилы Дружба.
- Задняя ось сечением — 25 мм.
- Опорные подшипники — 25 мм.
- Листовой металл — 1 мм.
- Крепёжные элементы, болты, гайки и пр.
На рисунке показаны габаритные размеры карта.
Для изготовления рамы карта, использовались трубы с квадратным сечением.
Чертежи спинки сидения карта.
Стойка рулевой колонки.
Далее на фото показан процесс постройки самодельного картинга.

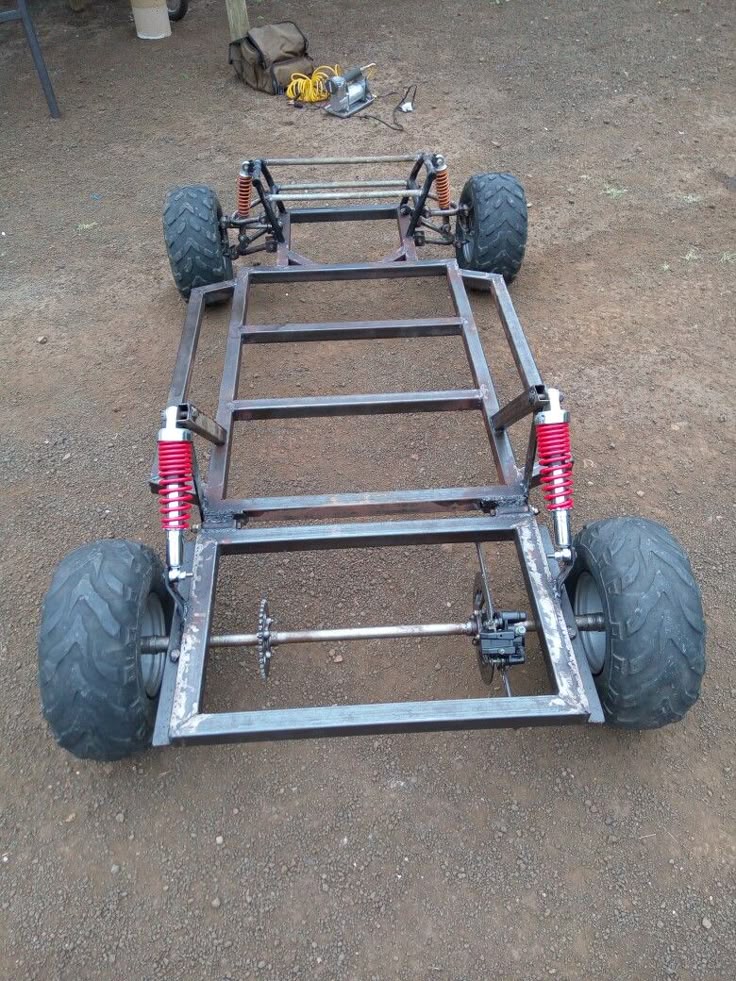

Сварена рама.
Топливный бак от бензопилы.
Двигатель от квадроцикла.
Педальный узел.
Сборка задней оси.
Ось выточили из лома, диаметр задней оси составил 25 мм.
Ведомая звезда на 34 зуба.
В результате работы, у автора получился вот такой самодельный карт:
Автор самоделки: Владимир Мельник.
Источник
Понравилось? Поделитесь с друзьями!
