Сцепление автомобиля

23.05.2010

Система сцепления

Задача сцепления — контролируемо передавать крутящий момент от двигателя к коробке передач. Когда водитель нажимает на педаль сцепления, сцепление рассоединяет двигатель и коробку передач или коробку передач в блоке с ведущим мостом. Когда водитель отпускает педаль, создается соединение между двигателем и коробкой передач/ коробкой передач в блоке с ведущим мостом, и автомобиль движется. Сцепление должно быть рассчитано таким образом, чтобы это соединение (включение) и рассоединение (выключение) было плавным и могло происходить постепенно.Оно не должно резко переходить из выключенного состояния во включенное. Чтобы автомобиль мог двигаться, двигатель должен разогнаться до получения достаточной мощности. Невозможно мгновенно довести частоту вращения колес до частоты вращения двигателя. Переключение передач в движущемся легковом автомобиле создает аналогичную ситуацию.

Ведущие колеса не вращаются с той же самой частотой, что и двигатель. Чтобы обеспечить плавное переключение передач, сцепление немного проскальзывает, сначала сцепляясь легко и постепенно все сильнее и сильнее. Таким образом ведущие колеса начинают двигаться медленно и постепенно набирают скорость до тех пор, пока наконец все не начинают вращаться с одинаковой скоростью, а сцепление входит в жесткое зацепление.

Элементы сцепления

Размер элементов сцепления зависит от типа автомобиля, в котором они используются. В больших автомобилях большой грузоподъемности используются элементы, рассчитанные на тяжелые условия работы, поэтому сцепление может влиять на нагрузку автомобиля. В типичном сцеплении используются семь основных элементов сцепления.

Элементы сцепления:

•    Маховик
•    Ведомый диск сцепления в сборе
•    Нажимной диск в сборе (крышка, диск, внутренние пружины и рычаги)
•    Вилка выключения сцепления
•    Подшипник выключения сцепления
•    Направляющий подшипник
•    Гидравлический или механический привод

Маховик

Маховик — это основание, к которому крепится сцепление. Он крепится болтами к коленчатому валу двигателя и вращается вместе с ним. Поверхность маховика механически обрабатывается, чтобы получить ровную поверхность трения. Масса маховика рассчитывается на демпфирование импульсов зажигания двигателя.

Ведомый диск сцепления

Ведомый диск сцепления получает крутящий момент двигателя и передает его посредством шлицевой ступицы к первичному валу коробки передач. Диск имеет с обеих сторон фрикционный материал, разделенный канавками. Эти поверхности контактируют с маховиком и нажимным диском. Канавки обеспечивают более плавное расцепление и облегчают прохождение воздуха над диском для его охлаждения. Для поглощения пульсаций двигателя используются демпфирующие пружины, размещенные в ступице.

Нажимной диск

Нажимной диск в сборе крепится болтами к маховику двигателя. При зацеплении сцепления он надавливает на ведомый диск сцепления, плотно прижимая его к маховику. Одна сторона нажимного диска чисто механически обработана. Эта сторона прижимает ведомый диск сцепления к маховику. С другой стороны нажимного диска располагается кожух сцепления. Кожух крепится болтами к маховику и является опорой для пружины (пружин) задействования нажимного диска, используемых для обеспечения поджатия нажимного диска к ведомому диску сцепления и маховику.

Типы нажимного диска

Хотя все нажимные диски выполняют одну и ту же функцию, типы нажимных дисков варьируются.

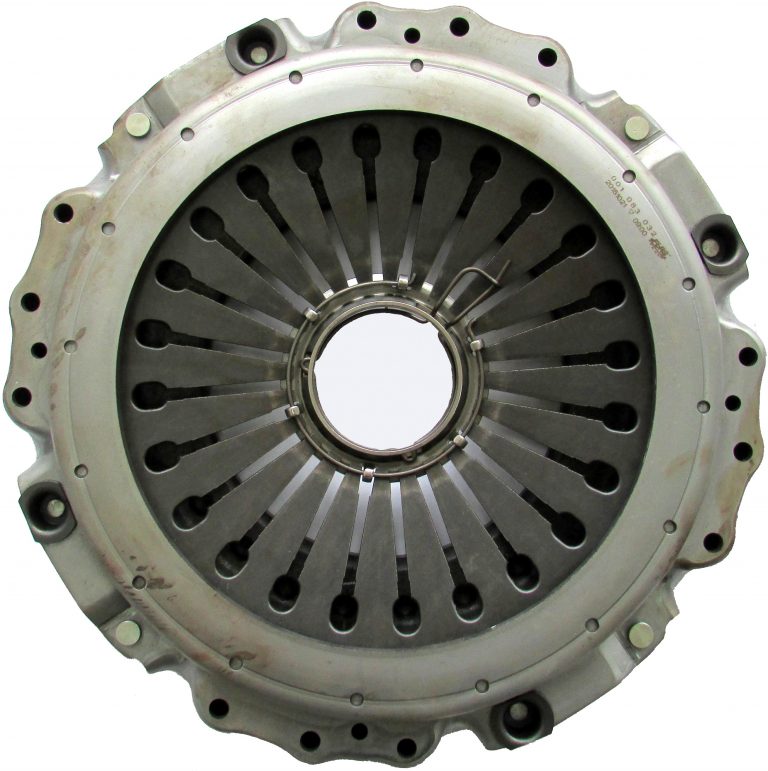

Нажимной диск с диафрагменнои пружиной

В нажимном диске с диафрагменнои пружиной для надавливания нажимного диска на фрикционный диск и маховик используется конический элемент, изготовленный из пружинной стали. Внутренняя часть пружины имеет прорези, которые образуют на поверхности пружины лепестки, которые работают как рычаги выключения сцепления.

Когда сцепление выключается, подшипник выключения воздействует на лепестки диафрагменнои пружины, что заставляет внешний обод пружины перемещаться в сторону от маховика. Затем снимается воздействие на нажимной диск, который отводит ведомый диск от маховика.

Многие автомобили с нажимными дисками диафрагменного типа имеют автоматическую регулировку сцепления. При замене сцепления прежде, чем устанавливать на автомобиль нажимной диск, должно быть настроено устройство автоматической регулировки.

Нажимной диск с цилиндрическими пружинами

Автомобили большой грузоподъемности требуют приложения большего усилия к ведомому диску сцепления. В этих автомобилях часто использует нажимной диск с цилиндрическими пружинами. На таком нажимном диске между кожухом сцепления и нажимным диском установлено несколько цилиндрических пружин.

Некоторые нажимные диски с цилиндрическими пружинами имеют нагруженные рычаги выключения сцепления, которые позволяют центробежной силе вращающегося сцепления увеличивать силу, которую нажимной диск прикладывает к ведомому диску сцепления.

Вилка выключения сцепления

В некоторых типах сцеплениях для обеспечения воздействия подшипника выключения сцепления на пальцы или рычаги нажимного диска и его отвода от них используется вилка выключения сцепления. Она крепится к шаровому шарниру на коробке передач и использует для активизации и отпускания нажимного диска механический рычаг.

Вилки выключения сцепления обычно используются на коробках передач с сцеплением с механическим приводом. Однако, вилки выключения сцепления также используются в комбинации и с некоторыми типами сцепления с гидравлическим приводом.

Подшипник выключения сцепления

Подшипник выключения сцепления — это герметичный шариковый подшипник, который для выключения сцепления воздействует на лепестки диафрагменной пружины или рычаги выключения сцепления нажимного диска.

Подшипник выключения сцепления крепится или к рычагу выключения сцепления или к гидравлическому цилиндру. Когда водитель выжимает педаль сцепления, подшипник выключения сцепления воздействует на лепестки или рычаги выключения сцепления, отжимая их внутрь. Усилие с нажимного диска снимается, и сцепление выключается. Часто подшипник выключения сцепления устанавливается в специальном держателе.

Многие подшипники выключения сцепления рассчитываются на работу в контакте с лепестками нажимного диска даже в том случае, когда педаль сцепления полностью отпущена.

Направляющий подшипник

Во многих автомобилях используется направляющий подшипник. Он устанавливается или в центре маховика или в задней части коленчатого вала. Его назначение — поддерживать первичный вал коробки передач, разрешая ему при этом вращаться независимо от коленчатого вала.

В некоторых переднеприводных автомобилях направляющий подшипник в системах сцепления не используется.

Привод сцепления

Соединение между педалью сцепления и подшипником выключения сцепления называется приводом сцепления. Имеются два основных типа привода сцепления:

•    Механический привод с устройством автоматической регулировки
•    Гидравлический привод

Ручной привод

В некоторых автомобилях используется тросовый привод с устройством автоматической регулировки. Привод этого типа соединяет педаль сцепления с вилкой выключения сцепления.

В верхней части педали сцепления, где к ней подсоединяется трос, располагается устройство автоматической регулировки, которое регулирует длину троса по мере износа ведомого диска сцепления.

При работе сцепления имеется незначительный предварительный натяг подшипника выключения сцепления, создаваемый подпружиненной собачкой храповика. Эта собачка входит в храповое колесо (сектор), ось вращения которого совпадает с осью поворота педали сцепления. Когда сцепление расцепляется, собачка зацепляет зуб на секторе. По мере износа сцепления слабина в тросе позволяет собачке перемещаться в следующий зуб сектора, автоматически устраняя слабину троса и поддерживая правильность регулировки сцепления.

Гидравлическая система

В сцеплении с гидроприводом для обеспечения воздействия подшипника выключения сцепления на лепестки или рычаги выключения сцепления нажимного диска используется гидравлическое давление. Аналогично системе тормозов гидропривод сцепления имеет главный цилиндр, систему гидравлических трубопроводов и рабочий цилиндр.

Когда водитель выжимает педаль сцепления, рычаг, соединенный с главным цилиндром, толкает поршень главного цилиндра в его канале вниз.

•    К тормозной жидкости, содержащейся в главном цилиндре, прикладывается давление. Главный цилиндр посылает это давление к рабочему цилиндру.
•    Поршень рабочего цилиндра, выдвигаясь, преобразует это давление в механическое усилие.
•    Это механическое воздействие заставляет подшипник выключения сцепления нажимать на лепестки или рычаги выключения  сцепления нажимного диска, тем самым выключая сцепление.

Работа сцепления

В большинстве легковых автомобилей и грузовиков малой грузоподъемности используется однодисковое сухое сцепление. В основном, эта система имеет один диск, плотно зажимаемый между двумя другими дисками. Средний диск -ведомый. Мощная пружина или комплект пружин заставляет два движущихся элемента идти навстречу друг другу. Они плотно зажимают средний диск до такого состояния, при котором они начинают вращаться вместе как единый элемент.

В качестве одного из движущихся элементов используется маховик двигателя. Поверхность маховика, к которой прижимается ведомый диск, очень чисто механически обработана.

Другой движущийся элемент называется нажимным диском. Нажимной диск — это тяжелое чугунное кольцо, который имеет одну гладкую сторону. Нажимной диск крепится к кожуху сцепления, который крепится болтами к маховику, и поэтому они вращаются вместе.

Ведомый диск сцепления — это плоский стальной диск с фрикционным материалом, нанесенным на каждую из сторон. Диск имеет шлицевое соединение с первичным валом коробки передач. Т.к. ведомый диск сцепления имеет внутренние шлицы, он устанавливается на первичный вал коробки передач и должен вращаться при его вращении. Поскольку шлицы прямые, ведомый диск сцепления может перемещаться на первичном вале вперед и назад.

Когда водитель выжимает педаль сцепления (сцепление выключается), нажимной диск отжимается от маховика. Т.к. ведомый диск сцепления больше не прижат к маховику, двигатель уже не приводит в движение ведомый диск сцепления, а соответственно и первичный вал коробки передач.

Выключение сцепления позволяет первичному валу коробки передач останавливаться, и таким образом автомобиль можно остановить без выключения двигателя. Если автомобиль движется, отмена приложения крутящего момента к первичному валу позволяет обеспечить плавность переключения передач, потому что зубчатые колеса коробки передач/ коробки передач в блоке с ведущим мостом не нагружены.

Когда педаль сцепления отпускается (сцепление включается), нажимной диск прижимает ведомый диск к маховику. Это действие заставляет ведомый диск вращаться вместе с маховиком и приводить в движение первичный вал коробки передач.

Кузовные детали

«Ведет» и «буксует» сцепление: что это такое и как понять? | Владимирский тяжеловоз

Вопрос этот очень актуален для владельцев авто с механической коробкой передач, пробег которых подходит к 100 тыс. км. Бывает, что проблемы со сцеплением начинаются и раньше, но это уже скорее следствие неправильной эксплуатации, нежели естественного износа узла.

Многие водители встают в ступор, когда говоришь им «сцепление ведет»: проверено на многих знакомых. Хорошо, если половина скажет, что это такое…

Многие водители встают в ступор, когда говоришь им «сцепление ведет»: проверено на многих знакомых. Хорошо, если половина скажет, что это такое…

Так что же значат эти два понятия? Для начала разберемся с фразой «сцепление ведет». Вообще что происходит при нажатии на педаль сцепления? В двух словах, выжимной подшипник отодвигает нажимной диск от ведомого, а ведомый отходит от маховика. Таким образом, происходит отсоединение двигателя от КПП, крутящий момент от коленчатого вала к первичному валу КПП не передается.

Так вот, когда говорят, что сцепление «ведет», не происходит полного отключения сцепления. То есть при полностью выжатой педали сцепления сохраняется связь между двигателем и КПП: часть крутящего момента передается с коленвала на первичный вал коробки. Понять, что сцепление «ведет» очень просто: передачи включаются с большими усилиями и хрустом. Этот «симптом», конечно, может быть следствием и других неисправностей сцепления, но для данной ситуации это просто «классика».

Теперь разберемся со вторым непонятным выражением — «сцепление буксует»

Теперь разберемся со вторым непонятным выражением — «сцепление буксует»

А что происходит, когда сцепление «буксует»? Все с точностью до наоборот: сцепление не включается до конца. То есть даже при отпущенной педали сцепления не весь крутящий момент передается с коленвала на «коробку». Самая частая причина буксующего сцепления — изношенные фрикционы. А проверить это можно следующим образом: выбираем ровный участок дороги с небольшим количеством авто и нажимаем газ в пол. Если значения на тахометре и спидометре растут равномерно или хотя бы пропорционально, то все в норме. Если мотор надрывается, обороты растут, а прирост скорости незначительный, значит сцепление «буксует»: нужно выяснять и устранять причины этого.

Если статья оказалась полезной, подпишитесь на канал и ставьте лайк. Впереди еще много интересных материалов.

Устройство сцепления саморегулирующегося, какие конструкции бывают

В процессе эксплуатации автомобиля такой элемент трансмиссии, как сцепление, становится более жестким. Это вызвано износом ведомого диска сцепления и взаимным смещением нажимного диска и диафрагменной пружины. При слишком большом износе этот тандем и вовсе перестает выполнять свои функции, от чего из строя может выйти весь агрегат сцепления и даже повредить коробку передач.

Скорость износа ведомого диска зависит в большей степени от стиля вождения, но он, так или иначе, неизбежен.

Где устанавливается сцепление

Именно поэтому ведущие автомобильные корпорации стали использовать в новых разработках так называемое саморегулирующееся сцепление. Пионерами использования таких механизмов сцепления стали автомобили с роботизированными коробками передач, в которых постоянство выжимного усилия является важнейшим фактором.

Также японские концерны стали устанавливать саморегулирующееся сцепление для сопряжения мощных двигателей с механическими коробками передач. В будущем все автомобильные новинки перейдут на новый вид сцепления, что обеспечит более долгую эксплуатацию сцепления и коробки передач, а также комфортное усилие на педали сцепления в автомобилях с механической трансмиссией.

Какие конструкции сцепления бывают

Есть несколько общепринятых конструкций саморегулирующегося сцепления. Первой концепцией стало использование дополнительной диафрагменной пружины с регулировочным кольцом, которое по мере износа ведомого диска увеличивает усилие на основную пружину сцепления (разработка носит имя SAC).

Саморегулирующееся сцепление SAC:
1 — пружина регулировочного кольца; 2 — корпус корзины сцепления; 3 — диафрагменная пружина; 4 — нажимной диск; 5 — сенсорная диафрагменная пружина; 6 — регулировочное кольцо.

Другой вариант конструкции такого сцепления называется XTend. Он основан на специальном механизме, установленном между дисками сцепления. Устройство механизма напоминает принцип действия ограничительных клиньев, которые просто не дают изменять расстояние между ведомым и нажимным дисками.

Саморегулирующееся сцепление XTend:
1 — пружинная защелка; 2 — ограничитель на корпусе сцепления; 3 — пружина растяжения ползуна; 4 — установочное кольцо; 5 — пружина натяжения установочного кольца; 6 — диафрагменная пружина; 7 — корпус корзины сцепления.

Похожую систему имеет еще одна известная конструкция саморегулирующегося сцепления SAT. Здесь клиновидное кольцо стоит на диафрагменной пружине и также не позволяет изменить оптимальное расстояние между дисками.

Система саморегулирующегося сцепления действительно решает многие проблемы. Разработки в этом направлении ведутся и сегодня. Ведущими производителями элементов такого сцепления можно назвать компании Luk, ZF Sachs и Valeo. Свой вклад в развитие технологии сделали многие автомобильные концерны со всего мира, ведь технология столь удобного сцепления облегчает много задач автомобилестроения.

Теперь коробка передач будет служить дольше, сцепление можно практически не обслуживать, а сила нажима сцепления в автомобилях останется постоянной на протяжении всей эксплуатации. Для механической трансмиссии это означает комфорт, а для автоматических и роботизированных коробок передач это даст качество работы и гарантию на более долгий срок службы.

Видео:

Некоторые модели автомобилей можно укомплектовать таким элементом, как саморегулирующееся сцепление, и вне автосборочного цеха. Достаточно дать такую задачу в автомобильной мастерской. Такое сцепление – это удобное решение многих проблем водителя.

Загрузка…

Что такое сцепление? — Dexpens


Кто ж не знает что такое сцепление! Многие водители хоть в 3 часа ночи подними, без запинки скажут, что это левая педаль. Но ведь что — то же это педаль делает? Вот кому это интересно, что это такое и как оно работает, тот и прочитает.

И так сцепление — это плавное соединение вашего двигателя с коробкой передач и колёсами авто. Некоторые спросят и зачем же оно? Только деньги содрать лишние хотят! Напрямую можно приварить и готово. Давайте представим что у вас такой авто. Вы включили нейтральную, завели и решили ехать. Газу побольше, скорость включаем и тут же рывок. Большие обороты двигателя будут резко передаваться коробке передач, из — за чего её начнёт рвать, а двигатель будет дёргать с неимоверной силой. На ходу скорость переключить будет очень тяжело. С такой ездой ваша коробка через несколько дней пойдёт на свалку, как и двигатель. А вы с такой ездой ни тронуться, ни остановиться спокойно не сможете. Вот что это такое. Дальше может кого и заинтересовало теперь как работает такая нужная вещь, и с чего состоит, и как понять что оно сломалось, и как ремонтировать.

Находится эта чудо — коробочка между двигателем и коробкой переменных передач (КПП). Поломка зачастую одна — изнашиваются диски. Это основная, но бывают и другие мелочи. Состоит сцепление из дисков, от их количества зависит и название. Бывают одно дисковые сцепления и многодисковые. Ещё есть сухое и влажное. Сухое, популярно, влажное редко используется, сцепление находится в ванночке с маслом. Ещё оно делится по приводу. Есть механические, гидравлические, электрические и смешанные. В случае чего смотрите в техническую книгу к вашему авто.

Состав сцепления: нажимной диск, диск сцепления, корзина, подшипник выжима с муфтой.

Принцип работы: корзина сцепления жёстко соединяется с маховиком двигателя. При заведённом двигателе они постоянно вращаются. Вместе с ними, вращается и ведомый диск, сидящий на первичном валу КПП. Так, как стоит нейтральная передача, то этот вал не соединён с другими, в том числе и колёсами. Поэтому вся эта конструкция вращается с двигателем свободно. Вы решили тронуться, нужно включать скорость. При выжимании сцепления, привод даёт возможность диску сцепления отойти от маховика. Благодаря чему он перестаёт крутиться и крутить вал коробки. Скорость включаете свободно, опускаете плавно педаль, и диск медленно присоединятся к двигателю обратно, плавно начиная вращаться и крутить коробку и колёса. Как видите ничего сложного. Диск конечно иногда изнашивается, и поменять его довольно сложно без опыта. Верь в себя и всё получится, а если сомневаешься, то лучше в сервис.
