Компрессор своими руками – лишние хлопоты или оптимальное решение проблемы

Давление воздуха

Комментариев к записи Как сделать компрессор самостоятельно? нет

Представить себе современный гараж без компрессора практически не представляется возможным.

Это универсальное оборудование используется в различных промышленных и бытовых целях, предназначено упрощать строительные, ремонтные и прочие повседневные работы (подкачка колес, покраска дома, забора, работа пневматическим инструментом и т. д.).

Предназначение компрессора крайне простое: он хранит в себе воздух в сжатом состоянии и в случае необходимости готов вытравить его наружу, приводя в действие пневматический инструмент.

Давление, которое способен нагнетать современный, даже сделанный своими руками компрессор, может достигать 10-12 атмосфер.

Содержание статьи

  • Принцип работы компрессора
  • Как можно сделать компрессор самому?
  • Ресивер
  • Двигатель компрессора
  • Компрессорная голова
  • Автоматика
  • Фильтры и манометры
  • Сборка компрессора
  • Обслуживание модели
  • Все же купить или сделать?

Сложностей при сборке компрессора нет и не может быть. Прежде чем начинать собирать готовый агрегат, необходимо понять принцип его работы.

К основным его составляющим относятся двигатель, который способен нагнетать внутри бака воздух, и соответственно сам бак (ресивер), в котором воздух хранится под высоким давлением (рекомендуемое давление — 6-8 атмосфер).

Механизм необходимо устроить таким образом, чтобы при переполнении из него удалялись излишки воздуха, в противном случае ресивер может разорвать на части, что приведет к не самым приятным последствиям, таким как разрушения и травмы тех, кто находился поблизости.

В двух словах принцип работы компрессора описывается следующим образом: двигатель всасывает воздух из окружающей среды и накапливает его в баке (ресивере) до тех пор, пока там не возникнет критическое давление.

Как только часть воздуха будет израсходована и давление упадет ниже минимально установленной отметки, необходимой для работы пневматического инструмента, двигатель вновь включается и заново наполняет ресивер. Такой цикл длится постоянно.

Если вы захотите узнать влажность воздуха в вашей квартире, вам понадобится
прибор для измерения влажности воздуха, какие они бывают, как устроены, как сделать правильный выбор?

Все про большие холодильники для дома можно прочитать в этой статье, это очень рациональные для приобретения устройства.

Начинать строить компрессор своими руками для гаража необходимо со сбора всех требуемых для его функционирования составляющих. Стоит отметить, что для хорошего агрегата их понадобится немало, поэтому обо всем по порядку.

Ресивер (емкость для хранения воздуха в сжатом состоянии) должен подбираться таким образом, чтобы его стенки смогли выдержать нагнетаемое двигателем давление.

В нем следует также предусмотреть возможность установки спускного клапана, в том числе мест, через которые воздух будет закачиваться и выдаваться рабочему инструменту.

Лучше всего в качестве ресивера использовать старые газовые баллоны. Если одной емкости будет не достаточно, можно воспользоваться несколькими, соединив их между собой последовательно.

Однако не всегда в этом имеется смысл, так как между объемом ресивера и продолжительностью его заполнения существует прямо пропорциональная зависимость.

Также необходимо смонтировать к емкости колеса, которые упростят транспортировку компрессора в случае такой необходимости, или сделать платформу, на которой будут размещаться все остальные составляющие агрегата.

Двигатель сегодня отыскать не трудно. Его можно взять со старого холодильника советской марки или прочей подобной техники. Мощность двигателя зависит от того, насколько производительным делается компрессор, однако 2 кВт наверняка будет предостаточно.

Одна или три фазы будет использоваться для подключения – выбирается на усмотрение пользователя.

Голова компрессора – один из основных элементов, который играет роль нагнетателя. Внутри этой конструкции располагаются один или несколько поршней, которые закачивают воздушные потоки внутрь ресивера.

Сделать голову можно самостоятельно, а можно пойти в магазин и приобрести уже собранную – их ассортимент на автомобильном рынке очень широк.

Любой компрессор должен управляться автоматически, независимо от того был ли он приобретен в магазине или сделан собственными руками. Автоматика представляет собой небольшой по размеру блок (реле), у которого имеется всего одна кнопка «Включение» и выходят управляющие провода.

Для создания такого блока собственными силами потребуется специальное техническое образование и знание устройства электрические цепей. Альтернативой могут стать подобные блоки, которые продаются на рынках по сравнительно невысокой стоимости уже готовые к установке и использованию.

Если нет желания автоматизировать работу компрессора и он будет управляться исключительно руками, можно данный пункт вычеркнуть, однако использование агрегата потеряет универсальность и станет более хлопотным в обслуживании.

Хотите узнать какой кондиционер лучше выбрать для Вашей квартиры, какие виды кондиционеров существуют, на что надо обратить внимание?

Все про то, как выбрать небулайзер, отзывы на эти приборы вы можете прочитать
здесь, наиболее интересная, важная и актуальная информация.

Бережем наше здоровье!

Если вы решили купить соляную лампу, то ознакомьтесь сначала с этой статьей:
http://about-air.ru/vozduh_i_zdorovie/ionizatsiya-vozduha/solyanaya-lampa-protivopokazaniya.html, какие лампы бывают, есть ли противопоказания для их использования.

Необходимо запастись несколькими манометрами для измерения давления воздуха со шкалой от 0 до 10-12 атмосфер и воздушными фильтрами, которые будут удалять из воздушного потока влагу, масло и пыль.

Первые предназначены для того, чтобы вести контроль за давлением в ресивере и на выпускных отверстиях, вторые помогут значительно продлить жизнь всей системы в целом.

Когда все необходимое в наличии, можно приступать к самому ответственному этапу — сборке всех составляющих воедино.

Детали должны располагаться как можно компактней друг к другу – тогда устройство можно будет легко транспортировать и оно не будет мешаться под ногами в гараже.

Закрепить их можно непосредственно на баке (самый оптимальный вариант в целях экономии пространства), а можно придумать собственное основание из деревянной доски.

Далее берем резьбовые шпильки и надежно закрепляем двигатель в заранее подготовленных для этого местах. Необходимо приварить несколько заушин к баку и в них проделать отверстия для шпилек.

Следует учесть, что располагаться ресивер должен в вертикальном положении, при этом он должен стоять устойчиво.

Далее необходимо закрепить голову с цилиндрами рядом с двигателем. Приводиться в движения поршни будут ремнем, поэтому слишком большое расстояние между головой и двигателем делать не стоит.

Далее к компрессору крепится и подсоединяется автоматика, устанавливаются воздушные и масляные фильтра в местах забора воздуха.

Также устанавливаются редукторы, которые будут следить за давлением воздуха в ресивере и выпускной клапан на случай его переполнения.

Еще одна немаловажная деталь – это штуцеры для компрессора, через которые будет присоединяться пневматическое оборудование.

Делать соединение по принципу «шланг-трубка-хомут» не стоит, так как оно не совсем надежное. Лучше посетить строительный магазин и приобрести специальные комплекты «мама-папа», универсальные для любого пневматического инструмента.

Их использование облегчит эксплуатацию самодельного агрегата и в дальнейшем не возникнет лишних проблем с подключением купленного заводского пневматического инструмента.

Собирая компрессор своими руками, рекомендуется найти небольшую схему устройства и положить перед глазами. Она облегчит и ускорит дальнейшую работу.

Для того, чтобы компрессор служил долго и не доставлял в ходе эксплуатации лишних хлопот, его необходимо регулярно проверять, и в случае необходимости проводить требуемые регулировки.

Нужно следить за фильтрами, очищающими воздух, чтобы они не были сильно засорены, необходимо смазывать основные вращающиеся элементы.

Сегодня вопрос о том, купить компрессорное оборудование или сделать его собственными руками, как никогда актуален. Современный рынок полон подобных устройств различных моделей, мощности и конфигурации.

Как любитель, так и профессионал сможет найти подходящий для себя агрегат по приемлемой стоимости.

Тем не менее, если Вы не до конца уверены в собственных силах, лучше приобрести надежный компрессор с соответствующей гарантией. Принцип работы Вы уже знаете.

Такое решение выигрывает с позиции надежности, а это уже значит многое.

Видео на тему «Как сделать компрессор из холодильника»

Компрессор своими руками — лайфхак создания мощного прибора

Компрессор может принести очень много пользы в различных сферах жизни. Возможно вам нужен прибор для быстрой накачки шин автомобиля, или же вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

Краткое содержимое статьи:

Сделать или купить

Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, как и какие задачи может решать самодельный вариант, и как с ними справиться купленный в магазине агрегат. В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин – то можно и самодельным воспользоваться.


Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтоб споткнуться о недостатки домашнего варианта. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата. Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором воздух находится под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

Если первый вариант дешевле в реализации, то стоит учитывать, что работать будет намного сложнее, ведь постоянно нужно будет следить за уровнем давления внутри компрессора.

В случае, если компрессор оборудован дополнительной автоматикой, все что вам нужно будет делать, это время от времени добавлять масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха, что может сыграть очень важную роль для вас.

Подготовка

Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях. Если говорить о его плюсах, то в первую очередь стоит вспомнить о громкости работы, ведь такой агрегат будет работать существенно тише, чем заводской вариант. Для этого нужно будет герметично соединить все компоненты, но этот труд стоит затраченных усилий.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.


Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

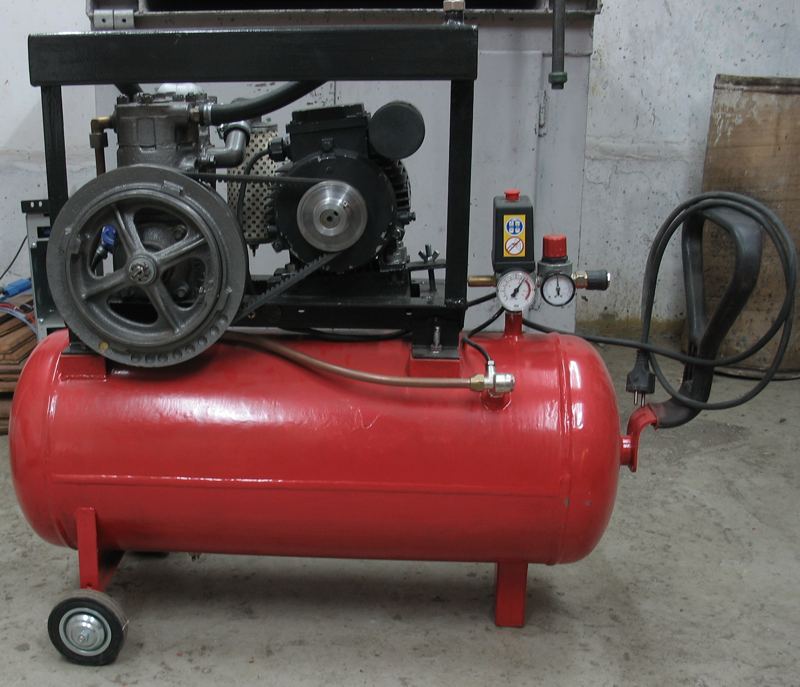

Фото компрессоров своими руками

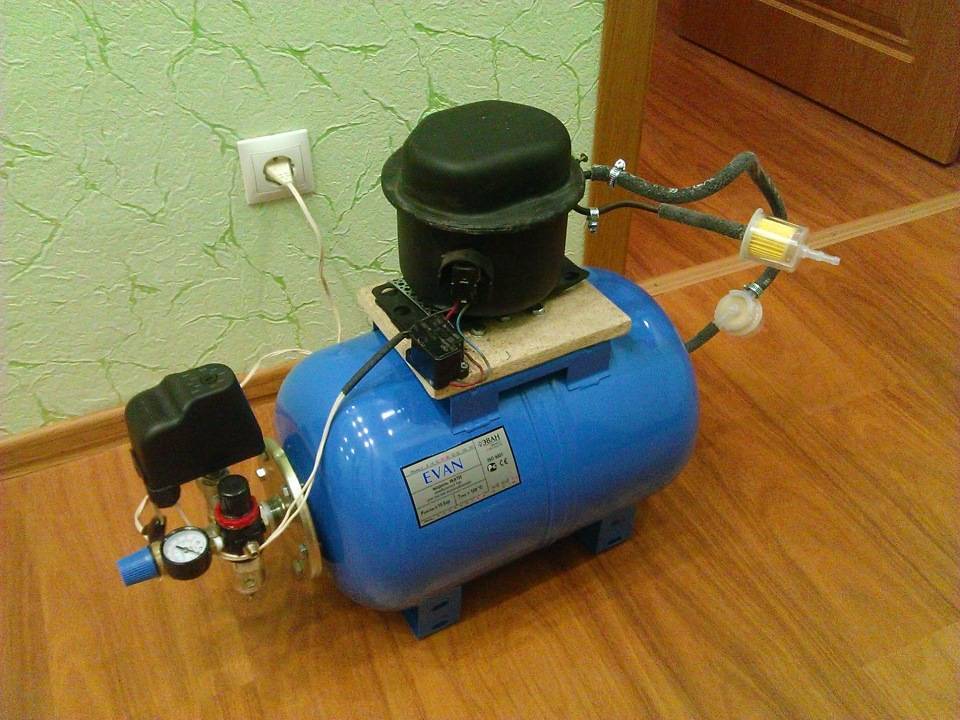

Компрессор из холодильника и огнетушителя своими руками

Автор fast12v0_opozh На чтение 4 мин Просмотров 703 Опубликовано

Системы автоматической подачи воздуха имеют широкую сферу применения. Их конструкция несложная. Они легки в обслуживании, не требуют ухода. В последнее время самодельные изделия пользуются популярностью.

Поговорим о том, как создать компрессор из холодильника и огнетушителя своими руками подробнее. Рассмотрим нюансы.

Содержание

  1. Что такое воздушный компрессор
  2. Виды и принцип действия
  3. Как сделать компрессор своими руками
  4. Из двигателя холодильника
  5. Материалы и инструменты для самоделки
  6. Пошаговая инструкция
  7. Из огнетушителя
  8. Материалы и инструменты для самоделки
  9. Пошаговая инструкция
  10. Что еще можно сделать
  11. Из компрессора от старого холодильника
  12. Из баллона огнетушителя
  13. Выводы

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.

Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

  1. Поршневые.
  2. Ременные.
  3. Коаксиальные.
  4. Винтовые.
  5. Передвижные.
  6. Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Как сделать компрессор своими руками

Многих интересует вопрос, как самостоятельно изготовить устройство. Выполнение процесса требует минимальных знаний.

Как сделать компрессор своими руками

Из двигателя холодильника

Создание компрессора с использованием элемента имеет некоторую последовательность, ряд особенностей.

Материалы и инструменты для самоделки

Для изготовления устройства собственными руками понадобится:

  1. Электродвигатель от холодильника любой марки.
  2. Емкость для ресивера. Можно использовать баллон или корпус огнетушителя.
  3. Манометр.
  4. Редуктор.
  5. Соединительные шланги.
  6. Фильтр.

В процессе сборки системы также будут необходимы:

  1. Реле давления.
  2. Тройник.
  3. Сгоны.
  4. Кран.
Пошаговая инструкция

Создание устройства из двигателя холодильника имеет последовательность:

  1. Берем необходимый инструмент, рассоединяем компрессор, систему охлаждения патрубок. Отмечаем верх-низ на пусковом реле, откручиваем его.
  2. Метим трубки. В одну из них воздух поступает, а со второй подается наружу.
  3. Фиксируем изделие на станине (деревянная доска, лист металла).
  4. В корпусе огнетушителя делаем отверстие на расстоянии 2 см от низа, вставляем входную трубку, выходную – опускаем вглубь на 10 см.
  5. Устанавливаем манометр.
  6. Монтируем фильтр. Соединяем компрессор с реверсом. К оставшейся свободной части шланги подключаем оборудование (пневмоинструмент, аэрограф).
Схема подключения узлов компрессора

Из огнетушителя

Создание устройства путем модификации пожарного баллона также является не сложным процессом.

Материалы и инструменты для самоделки

Необходимыми комплектующими для изготовления изделия являются:

  1. Корпус любого огнетушителя.
  2. Реле давления РМ5.
  3. Пара влагомаслоотделительных фильтров, один топливный.
  4. Армированный шланг с внутренним диаметром 10 мм.
  5. ФУМ лента.
  6. Манометр для измерения показателей давления ресивера.
  7. Редуктор.
  8. Рожковые ключи, плоскогубцы, отвертки, канцелярский нож.
Пошаговая инструкция

Поочередность созданий самодельного компрессора из огнетушителя следующая:

  1. Сливаем остатки материала с корпуса.
  2. Фиксируем баллон на предварительно подготовленной платформе.
  3. Удаляем ненужные компоненты, оставляем пустую колбу.
  4. Нарезаем резьбу на 0,25 дюйма.
  5. Наматываем уплотнитель, накручиваем крышку.
  6. Устанавливаем переходники.
  7. Монтируем редуктор (используем переходники).
  8. Прикручиваем манометр, вентиль.
  9. Подсоединяем водоотделяющий фильтр к редуктору таким образом, чтобы сливное отверстие было в максимально допустимой нижней точке.
  10. Накручиваем армированный шланг на выходящий с огнетушителя клапан. Для фиксации используем хомуты.
  11. Монтируем очистительную колбу, подключаем ее к системе. На выходное отверстие вворачиваем штуцер, на который одеваем силиконовую трубку. К другой стороне подсоединяем аэрограф.

Что еще можно сделать

Компрессор из холодильника и огнетушителя используется для создания ряда самодельных поделок. Рассмотрим их детальнее.

Компрессор из холодильника и огнетушителя

Из компрессора от старого холодильника

Распространенный вариант самодельных конструкций с применением комплектующих – устройство для автоматической подкачки колес транспортных средств. Некоторые люди умудряются сделать аэрограф. Возможно, со временем, ассортимент расширится.

Из баллона огнетушителя

После окончания срока пригодности устройств многие умельцы применяют их в собственных целях. Они используются для создания аквариумного компрессора, парогенератора, печи или ресивера.

Выводы

Если у вас есть непригодный огнетушитель или неисправный холодильник, не спешите их выбрасывать. При желании можно самостоятельно сделать необходимые для дома изделие. Создание некоторых рассмотрено выше.

В случае, если у вас остались какие-то вопросы, ознакомьтесь со схемой сборки или обучающим видео с пошаговой инструкцией в интернете.

Сделайте свой собственный коллектор воздушного компрессора — Руководство по покупке коллектора

Привет! Этот сайт поддерживается читателями, и мы получаем комиссионные, если вы покупаете товары у розничных продавцов после перехода по ссылке с нашего сайта.

Когда коллекторы ломаются, их невозможно починить. Когда какая-то деталь на них выходит из строя, часто приходится покупать полностью новый коллектор, а найти нужный иногда бывает сложно.

Эта страница предназначена для тех, у кого сломался или поврежден коллектор компрессора, и кто хочет узнать, как сделать свой собственный коллектор компрессора и где можно приобрести необходимые детали.

СОДЕРЖАНИЕ

  • Компрессорный коллектор
  • Сделайте свой собственный компрессорный коллектор
  • Материалы для сжатого воздуха
    • . Детали коллектора доступны на Amazon
  • Коллекторы сжатого воздуха доступны на Amazon
  • Часто задаваемые вопросы (часто задаваемые вопросы)

    • Коллектор компрессора

    Под коллектором компрессора я подразумеваю деталь, обычно литую, которая соединяет бак компрессора с нагнетательным патрубком компрессора. В этом коллекторе обычно находится регулятор компрессора. Или другой коллектор компрессора может иметь множество компонентов, включая реле давления, предохранительный клапан, нагнетательный патрубок и прикрепленные к нему манометры.

    Дело в том, что компоненты на коллекторе выйдут из строя или сам коллектор может сломаться. Когда это произойдет, вам придется заменить весь коллектор компрессора, чтобы заменить одну часть? Это расточительно и, возможно, ненужно. Решение состоит в том, чтобы сделать свой собственный коллектор компрессора!

    Покупка реле давления компрессора

    Коллекторы сжатого воздуха не являются сложными элементами оборудования для сжатого воздуха, и их несложно понять. Тем не менее, коллекторы сжатого воздуха могут быть очень полезны при подключении сжатого воздуха.

    Проблема с коллекторами сжатого воздуха заключается в том, что если вы вообще ничего о них не знаете, у вас могут возникнуть некоторые трудности с подключением сжатого воздуха, для которого они могли бы предоставить решение.

    Сделайте свой собственный компрессорный коллектор

    Идея состоит в том, чтобы использовать относительно легкодоступные детали, от сантехнических домов до более качественных хозяйственных магазинов или приобретения фитингов в Интернете, чтобы создать коллектор, который работает так же, как оригинал.

    Нет, если вы сделаете свой собственный коллектор компрессора, он не будет выглядеть так же, и вам, возможно, даже придется навсегда снять часть покрытия компрессора, чтобы установить новый коллектор. В таком случае ваш выбор — красивый компрессор, который не работает, или тот, который работает и не выглядит новым. Твой выбор!

    Необходимо будет определить размер резьбы и отверстия с внутренней резьбой существующего коллектора. Они могут быть метрическими или NPT. Посетите страницу «Фитинги для сжатого воздуха» на этом сайте для получения информации о размерах резьбы, если размеры существующих коллекторов неизвестны.

    Следующим шагом будет приобретение довольно распространенных латунных фитингов.

    Выберите набор фитингов.

    Латунные фитинги для компрессорного коллектора

    Набор латунных фитингов используется для изготовления собственного компрессорного коллектора. Изображения: granger.com

    Используйте эти фитинги для имитации размера, формы и функции существующего коллектора компрессора.

    Сборка латунных фитингов для коллектора компрессора своими руками соответствовать вашим собственным предпочтениям. Возможно, вам нужны, например, две нагнетательные муфты? Возможно, PRV находится в том месте, где он установлен в настоящее время? Изменить немного или изменить все. Тебе решать.

    Или чаще из-за заедания той или иной части коллектора и компрессора его снятие и замена затруднительны.

    В этом случае добавьте один или два штуцера к новому коллектору. Это позволит быстрее и проще разобрать коллектор без необходимости поворачивать детали, которые могут мешать работе компрессора.

    Сделайте свой собственный латунный патрубок компрессорного коллектора

    Латунные фитинги легко приобрести в Интернете или в хороших магазинах, они относительно недороги, и, если немного подумать, их можно использовать для изготовления собственного компрессорного коллектора, возможно, за небольшую часть того, что новый OEM версия будет стоить.

    Если существующий коллектор не может быть найден, его изготовление самостоятельно, независимо от стоимости, может быстро вернуть сломанный компрессор в эксплуатацию!

    Я не знаю, как выглядит коллектор компрессора на каждом воздушном компрессоре. Я знаю, так как делал это сам, что вы можете использовать стандартные, имеющиеся в наличии, латунные фитинги, подобные показанным, для воссоздания практически любого коллектора компрессора.

    В будущем, когда следующий компонент выйдет из строя и его необходимо будет заменить, это будет относительно легко сделать. Вы не просто купили в готовом виде дорогой компрессорный коллектор, но потратили время на то, чтобы создать свой собственный из легкодоступных и доступных в долгосрочной перспективе деталей.

    Чтобы убедиться, что ваш самодельный коллектор компрессора не протекает, я рекомендую использовать пастообразный резьбовой герметик, такой как ПТФЭ, на всех соединениях.

    Материалы для коллектора сжатого воздуха

    На изображении показан основной воздушный коллектор, сделанный из алюминия, превосходного материала, поскольку он устойчив к ржавчине.

    Пример небольшого коллектора сжатого воздуха

    На изображении вы можете видеть резьбовое отверстие сверху, два на стороне, обращенной к вам, и если вы посмотрите вниз внутрь нижнего отверстия, вы увидите, что есть еще одно резьбовое отверстие. порт на дне, а также.

    Подведите подачу воздуха к любому из этих портов, и теперь у вас есть несколько портов для подачи воздуха во многие места.

    На фотографии коллектора сжатого воздуха выше показан коллектор, изготовленный из алюминия. На изображении ниже анодированный коллектор.

    Коллектор сжатого воздуха большего размера

    Коллекторы могут быть изготовлены путем механической обработки металла или пластика, а также методом литья. Материалы включают специальные пластмассы, алюминий, сталь и литые металлы белого цвета.

    Некоторые из них изготавливаются специально для одного применения, но большинство из них схожи по концепции с приведенным выше, хотя формы различаются в зависимости от желаемого количества портов и производителя.

    Как используются коллекторы сжатого воздуха

    Пользователь должен подвести подачу воздуха к резьбе на конце, а затем установить быстроразъемные соединения для фитингов в портах сбоку коллектора сжатого воздуха. Таким образом, одна система подачи сможет подавать воздух в несколько приложений.

    Этот конкретный коллектор немного отличается от стандартного. Мало того, что у него есть порт подачи на обоих концах, как у большинства воздушных коллекторов, но этот порт заблокирован на полпути, так что подача воздуха с одним давлением может быть подключена к одному концу, а подача другого воздуха (или, может быть, даже вакуум) можно было подключить к другому концу. Следовательно, каждый конец коллектора питает только часть портов сбоку.

    Монтаж коллектора сжатого воздуха

    Хотя это часто зависит от типа и размера самого коллектора, многие поставляются со сквозными отверстиями специально для монтажа. Небольшие сквозные отверстия можно увидеть на обоих концах коллектора.

    Коллектор сжатого воздуха

    Коллектор сжатого воздуха Norgren, изображенный выше, немного отличается от других, показанных на этой странице. Этот содержит мгновенные фитинги, уже установленные в отверстиях для воздушных линий, поэтому все, что нужно сделать пользователю, это установить этот коллектор и вставить полиэтиленовые трубки в различные фитинги для подачи сжатого воздуха к различным частям машины.

    Даже то, что обычно является портом подачи на нижнем левом конце этого коллектора, было преобразовано в быстродействующий фитинг для удобства пользователей.

    Где приобрести коллекторы для сжатого воздуха

    Большинство крупных магазинов, торгующих воздушными компрессорами, предлагают простейший выбор коллекторов.

    Если вам требуется уникальный коллектор сжатого воздуха или коллектор из специального материала (например, из нержавеющей стали), лучше всего обратиться в одну из крупных компаний по поставке промышленной пневматики, которых существует множество.

    Найдите в своем браузере Norgren, Numatics или SMC, чтобы назвать лишь некоторые из них, или, если вы просто просматриваете воздушные коллекторы, вы найдете много. В противном случае вы сможете найти нужные детали на Amazon!

    Запчасти для коллектора сжатого воздуха доступны на Amazon

    Taisher предлагает 90-градусные латунные отводы с различными размерами наружной и внутренней резьбы NPT!

    Forney предлагает латунные втулки с внутренней резьбой 1/4″ и наружной резьбой 3/8″ NPT.

    Edge Industrial имеет латунные ниппели с наружной резьбой 1/4 дюйма и длиной 3 дюйма, подходящие для рабочего давления до 1200 фунтов на квадратный дюйм.

    Компания Merit Brass продает тройник с внутренней резьбой NPT 1/2″.

    Наконец, Sungator производит переходники из латуни различных размеров.

    Помимо покупки отдельных деталей, вы можете приобрести наборы, подобные приведенному ниже, включающие ниппели, муфты и коленчатые фитинги.

    Или этот набор из 15 предметов, в который входят втулки, переходники и ниппели различных размеров.

    Коллекторы сжатого воздуха доступны на Amazon

    Вы также можете купить готовые коллекторы сжатого воздуха на Amazon, если не хотите делать свои собственные. Tulead предлагает эффективный и прочный металлический 4-ходовой коллектор сжатого воздуха, который также доступен в 2- и 3-ходовом исполнении!

    Этот двухходовой алюминиевый пневматический коллектор производства NACX является выбором Amazon.

    Еще один выбор Amazon — трехходовой коллектор сжатого воздуха Primefit с латунными соединителями.

    Часто задаваемые вопросы (Часто задаваемые вопросы)

    Что такое коллектор воздушного компрессора?

    Коллекторы воздушного компрессора соединяют бак компрессора с нагнетательным патрубком компрессора. В этом коллекторе обычно крепится регулятор компрессора. К коллекторам некоторых компрессоров может быть присоединено множество компонентов, в том числе реле давления, предохранительный клапан, нагнетательный патрубок и манометры.

    Из чего сделаны коллекторы воздушных компрессоров?

    Коллекторы изготавливаются путем механической обработки металла или пластика, а также могут быть изготовлены методом литья. Материалы включают специальные пластмассы, алюминий, сталь и литые металлы белого цвета. Алюминий является очень популярным выбором из-за его превосходных коррозионно-стойких характеристик.

    Если у вас есть какие-либо вопросы относительно коллекторов сжатого воздуха, пожалуйста, оставьте комментарий ниже, с фотографией, если применимо, чтобы кто-то мог вам помочь!

    Teletronix LA2A — DIY Tube Opto Compressor — ★ Analogvibes ★

    aka Tube Opto Compressor

    Оружие для большинства инженеров, когда дело доходит до вокала или баса.

    ..

    история

    Путешествие в прошлое…

    …чтобы узнать, как был создан LA2A, и о некоторых его самых известных пользователях от золотой эры аналоговой записи до наших дней… читать дальше> >

    что это такое на самом деле…

    …о котором все в восторге и что делает этот чудесный компрессор таким особенным  он стал легендарным устройством, которым он является сегодня… подробнее>>

    как это работает

    Что он делает…

    …с сигналом, проходящим через LA2A. Узнайте, что происходит внутри и как он достигает своего характерного поведения… читать дальше>>

    направляющие

    How 2 построили 1…

    …из этих легендарных предметов самостоятельно! Я покажу вам первые и самые важные шаги по созданию настоящего лампового оптокомпьютера с нуля… читать далее>>

    ламповый оптокомпрессор

    история…

    1958

    Джеймс Ф.

    Лоуренс основывает компанию Teletronix Engineering Company в Пасадене, Калифорния0113

    1959

    Представление Teletronix LA-2

    1962

    Усовершенствования оригинальной конструкции привели к выпуску LA-2A (серая передняя панель) проводка точка-точка.

    1965

    Лоуренс продал Teletronix компании Babcock Electronics в Калифорнии

    1967

    Studio Electronics (принадлежит Биллу Патнэму), которая позже была переименована в United Recording Industries. над вещательным подразделением Babcock Electronics, включая бренд Teletronix

    1967

    Компания UREI продолжила производство LA2A, но с серебристой лицевой панелью вместо серой потребление лампового оборудования (что привело к таким продуктам, как LA-3A и LA-4)

    1999

    Билл Патнэм-младший заново основал Universal Audio, переиздав LA-2A — на этот раз снова с серой лицевой панелью.

    2017

    Подъем аналоговых вибраций начинается…

    .

    ..specs

    Переключатель предела/компрессии: переключает устройство между обоими режимами, но разница скорее гомеопатическая – только с экстремальными настройками снижения пиков вы заметите разницу

    волюметр: либо отражает количество примененное снижение усиления или фактический уровень выходного сигнала устройства

    Управление усилением величина усиления, применяемая к сигналу ПОСЛЕ фактической цепи сжатия – своего рода компенсационное усиление. В положении полностью против часовой стрелки сигнал полностью затухает — в положении полностью по часовой стрелке он, скорее всего, ударит не только по вашим динамикам, но даже по всей комнате — LA2A — монстр усиления!

    Переключатель измерительного прибора: управляет измерителем уровня громкости, чтобы показать уменьшение усиления, выходной сигнал +4 dbu (сегодня студийный стандарт) или +10 dbu потенциометр усиления, на самом деле это первый потенциометр, на который попадает сигнал после входа в цепь

    Регулятор R3 Stereo Adjust для регулировки управляющего напряжения снижения усиления при подключении двух устройств для использования в стереорежиме

    Выходной трансформатор UTC A-24

    Оптоячейка T4B – здесь происходит волшебство! Узнайте больше о том, как этот компонент работает и что он делает внутри LA2A, в моей электронной статье «3 ручки». подробнее об этом в моей электронной статье «3 ручки»

    Лампы 12AX7 и 12BH7 схемы усилителя

    Входной трансформатор UTC-HA100x (или UTC A-10)

    начните свое аналоговое путешествие здесь и сейчас

    Нажмите кнопку ниже, чтобы подписаться на нашу рассылку новостей и получить руководство по началу работы с Analogvibes – 5 важных шагов

    как это работает…

    Часть I — Обзор Teletronix LA2A

    Это первое введение и обзор культового лампового оптокомпрессора, объясняющий элементы управления, а также основные компоненты на задней панели.

    Часть II. Основные компоненты и снижение усиления LA2A

    В этом видео мы немного углубимся в то, как на самом деле работает этот замечательный механизм, уделив особое внимание схеме управления уменьшением усиления, той части LA2A, которая фактически отвечает за компрессию.

    Часть III — Что, черт возьми, такое клетка Т4?

    В основе компрессионного контура LA2A лежит ячейка T4B. Он во многом отвечает за плавный характер сжатия. В этом видео я покажу вам, как работает ячейка T4B и что она на самом деле делает.

    Часть IV. Цепь усилителя

    Второй важной частью LA2A является схема усилителя, или ламповый усилитель. В этом видео я объясню базовую структуру схемы усилителя — более подробную информацию можно найти в моей электронной статье «3 ручки».

    Добраться до сути. Часть I-IV собрана в этой бесплатной газете:

    Все ясно? А теперь давайте посмотрим на это в действии!

    В избранном: Teletronix LA-2A в действии.

    В этом замечательном маленьком видео Доктор Микс показывает LA2A в действии. Если вы никогда раньше не пользовались настоящим LA2A, это произведет на вас хорошее первое впечатление.

    » Analogvibes создали самые аутентичные и красивые воссоздания винтажного классического студийного оборудования. «

    James Englund Crash Symphony Productions Сидней, Австралия

    » Слова не могут описать, как я горжусь и взволнован тем, что я построил их своими руками. «

    Joël Côté BergevinThe Audio Workshop, Квебек, Канада

    » Раньше «сделай сам» выглядел как «сделай сам». Ну, спасибо аналогам — уже нет. «

    Adreas KoslikFilm Composer, Берлин, Германия
