Сечение кабеля для прикуривания аккумулятора: как выбрать и сделать своими руками

Как выбрать провода для прикуривания? ― 130.com.ua

Запуск автомобильного двигателя происходит с участием стартера и аккумуляторной батареи. Каждый водитель хорошо знает, что АКБ иногда подводит неожиданно, особенно в холодное время года. И в таких случаях пригодятся провода для прикуривания, они много места не занимают и легко размещаются в багажнике. Опытные водители всегда возят их с собой, потому они точно знают, что от проводов точно будет много пользы.

Однако, чтобы провода можно было использовать безопасно, надо знать их параметры и особенности. В этой статье мы расскажем, как выбрать провода для прикуривания.

Назначение пускового кабеля

Пусковые провода для прикуривания можно использовать лишь для запуска двигателя автомобиля, под капотом у которого находится севший аккумулятор, то есть его заряда уже недостаточно для успешного старта. Использовать их в других целях категорически запрещено, так как это может привести к неожиданным последствиям. Принцип работы тут очень простой: с помощью проводов соединяют две аккумуляторные батареи — на машине-доноре (заряженный) и севший (на вашей машине). После чего с донора ток поступает на аккумулятор, и двигатель запускается.

Какие провода для прикуривания выбрать?

Это очень важно знать, так как если вы возьмете провода низкого качества, то они могут не справиться с большими токами. В лучшем случае провод просто оплавится и не сможет завести двигатель. В худшем — это может привести к возгоранию или короткому замыканию в бортовой электросети.

Чтобы кабель был надежным и подходил для работы с автомобилем конкретной марки, надо при выборе учесть несколько очень важных технических параметров:

Сечение и толщина жил провода

Основным элементом, который проводит ток в любом пусковом проводе являются жилы, которые прячутся под толстой изоляцией. Самым лучшим вариантом являются медные жилы. Медь — очень хороший материал, который не только стоит относительно не дорого, но и низкий показатель сопротивления. То есть такой провод не будет задерживать ток, соответственно, и потери напряжения при его проходе тоже будут практически минимальными.

Для определения сечения проводов для прикуривания, надо всего лишь взять площадь сечения каждой жилы и умножить на их количество. Например, если под изоляцией находится 300 жил диаметром по 0,3 мм каждая, то общее сечение провода будет равно: 300x(0,3×0,3×3,14:4) = 21,2 мм2;.

Производители обычно указывают этот параметр на кабеле или на его упаковке, поэтому никаких сложных расчетов водителю производить не придется.

Помните, что качественные пусковые провода должны иметь площадь сечения от 12 мм2, если этот параметр будет выше 16 мм2, это будет оптимальный вариант. Такой провод легко справится с передачей тока большой силы с минимальными потерями. И водитель сможет завести мотор.

Также при выборе стоит учесть и тот факт, что для разных машин надо использовать кабель с разными параметрами. Например, провода сечением 6 мм2 и силой тока в 200А не подходят для работы с двигателями кроссоверов и внедорожников. Для таких машин лучше купить провод, имеющий сечением от 12 мм2 и выше.

Пусковой ток

Этот параметр определяет, сколько ампер способен выдержать провод, его обязательно указывает производитель. Для большинства современных машин минимальным считается показатель на отметке 200 А. Однако часто этого мало, поэтому специалисты рекомендуют покупать провода с максимальным током не ниже 400 А, а лучше даже еще выше.

Обратите внимание, что ток, который будет способен выдержать конкретный провод, определяется диаметром жил и их количеством, а значит и площадью сечения. И если производитель указал ток 400-600 ампер, а количество жил мало или они очень тонкие, то скорее всего вы не сможете получить этого показателя. На это тоже надо обращать внимание при выборе, если вам нужны хорошие провода для прикуривания.

Длина

В продаже можно найти провода прикуривания длиной от 2 до 5 м. Казалось бы, естественно, что надо брать самый длинный вариант. Однако, если вспомнить элементарные законы физики из школьной программы, то получается, что, чем длиннее будет провод, проводящий ток, тем большими окажутся потери напряжения и сопротивление также будет расти. Это негативно скажется на общей эффективности работы.

Но так же важно учесть и тот факт, что не всегда автомобиль-донор, сможет вплотную подъехать к машине с севшим аккумулятором, поэтому все же стоит иметь определенный запас по длине провода. Специалисты оптимальной считают длину кабеля от 3 до 4 м. Этого будет вполне достаточно. А вот, если вы планируете восстанавливать аккумулятор дома с помощью специального зарядного устройства. то тут хватит провода длиной до 2,5 м.

Зажимы типа «крокодилы»

Одним из основных элементов любых пусковых проводов являются специальные зубчатые захваты (их чаще всего между собой водители называют «крокодилами»). Их цепляют на аккумуляторные клеммы, строго соблюдая полярность.

Для надежной и безопасной работы «крокодилы» должны быть качественными, в том числе надо учесть следующие особенности:

• Материал — тут лучше использовать провода, крокодилы которых изготовлены полностью из меди, либо имеют комбинированный состав: основная часть стальная, а зубья — медные.
• Соединение провода с «крокодилами» — тут надо смотреть на то, каким способом производитель соединил металл зажима с кабелем. Лучше всего, если это будет пайка. Такие провода отличаются долговечностью и устойчивы к разрывам.
• Ухватистость — тут все очевидно, зажим должен надежно сидеть, то есть захват должен быть плотным и цепким, чтобы клеммы не выскочили во время пробы пуска. Правило простое: чем больше площадь соприкосновения, тем контакт надежнее.
• Изоляция — очень важно, чтобы рукоятки имели надежную изоляцию, наличие специальных резиновых уплотнителей снизит степень нагрева и поможет предотвратить образование искр при подаче высокой нагрузки.

Если вы купите пусковые провода с некачественными «крокодилами», то это может не только сказаться на низкой эффективности их работы, но и даже привести к серьезным неприятностям. Например, к короткому замыканию.

Изоляция

Это один из самых важных показателей качества. Но и тут надо быть внимательным, так как не всегда толстый слой резины — это супер качество. Так как под ним могут быть очень тонкие жилы. Тем не менее изоляция должна быть прочной и надежно защищать кабель от повреждений. Еще очень важно, чтобы материал изоляции хорошо переносил мороз, он не должен трескаться и крошиться. Лучше всего использовать провода с морозостойкой изоляцией, способной выдержать мороз до -40°С и при этом не теряющей свою эластичность.

По каким признакам распознать некачественную продукцию?

Вопрос, какие провода для прикуривания лучшие и какие из них выбрать, интересует многих автовладельцев, особенно в преддверии зимы. Каждый хочет заранее подготовиться к возможным неожиданностям. Чтобы не разочароваться после в покупке, обратите внимание при выборе пусковых проводов на следующие моменты:

• лучше всего брать модели, максимальный ток которых имеет значение не менее 400 А;
• смотрите, чтобы сечение было не менее 12 мм2, конечно, если этот показатель будет составлять 16 мм2 и выше, это даже лучше;
• «крокодилы» должны иметь медные зубья, надежно соединяться с проводом, а также обеспечивать крепкий захват клемм автомобильного аккумулятора;
• изоляцию надо выбирать надежную и морозостойкую, так провод прослужит долго и сможет исправно работать в любую погоду;
• не гонитесь за очень длинными проводами, для оптимальной работы вполне достаточно будет кабеля длиною 4 метра;
• не всегда толстый провод — это хорошо, смотрите не на общую толщину, так как это может быть лишь резина, а еще и на толщину жил, и сечение;
• покупать пусковые провода рекомендуем только в специализированных магазинах от проверенных производителей, так меньше шанс получить товар низкого качества, который не справится с пуском двигателя в самый ответственный момент.

В нашем интернет-магазине 130.com.ua вы можете купить провода для прикуривания в Киеве, Харькове и Одессе любого типа по выгодной цене. Доставка осуществляется по всей Украине.

Купить провода для прикуривания

Материалы по теме:

Провода для прикуривания автомобиля: 10 лучших, подробный обзор

Провода для прикуривания автомобиля – незаменимая вещь, особенно в холодное время года в России. Зимой практически с каждым водителем случалась такая проблема, когда автомобиль не заводится – сел или вышел из строя аккумулятор. Это может произойти из-за большого возраста аккумулятора, не выключенных вовремя фар или оставленной включенной магнитолы.

Сильный мороз также отрицательно влияет на электроемкость аккумулятора. В такой неприятной ситуации на помощь может прийти автомобиль-донор, который заведет ваш автомобиль, и вы сможете доехать до места, где можно подзарядить или поменять аккумулятор.

Зачем нужны провода для прикуривания

Провода для прикуривания автомобиля (или пусковые, стартовые провода) уже из своего названия определяют свое назначение – подать энергию, достаточную для запуска автомобиля, с аккумулятора одного машины на другой. То есть, вы заводите свой автомобиль с помощью аккумулятора чужой машины. Провода для прикуривания должны обладать необходимыми характеристиками:

• должны быть способными выдерживать большой ток, который проходит через них при запуске;
• не должны терять своих свойств в сильные морозы, когда они больше всего востребованы;
• провода должны обеспечивать качественный контакт.

Поэтому, следует обратить внимание на материалы, из которых сделаны провода, так как к ним предъявляются определенные требования.

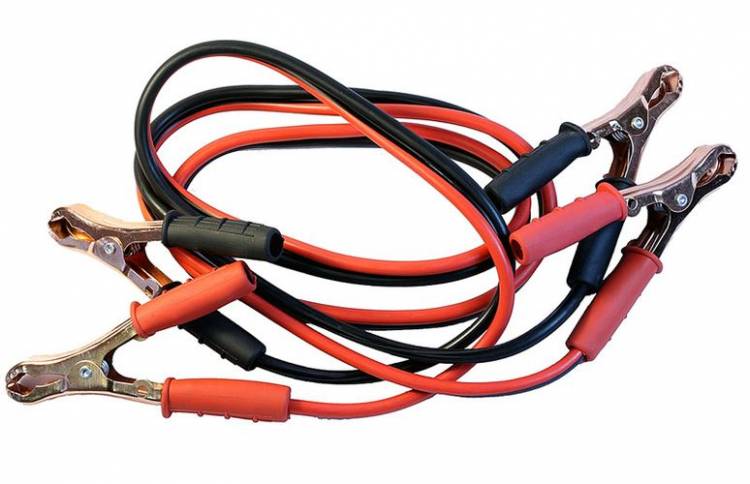

Провода для прикуривания

Провода для прикуривания автомобиля имеют простое устройство и состоят из:

• многожильного медного провода, заключенного в прочную морозостойкую изоляцию;
• и с обоих концов установлены зажимы типа крокодил.

Пусковой ток

При запуске автомобиля аккумулятору для проворота двигателя приходится отдавать энергию в очень больших количествах. Если говорится об автомобиле с двигателем объемом до 1,5 литра, то минимальные пусковые токи достигают 200 А. Если двигатель более мощный, то стартовые токи могут достигнуть 400 А. В сильный мороз, когда масло густеет прокрутить двигатель стартеру еще тяжелее и токи выше.

Естественно, для того, чтобы пропустить такие токи, провода для прикуривания должны иметь многожильный, качественный провод соответствующего сечения. Величина тока, который требуется пропустить по проводу зависит от его сопротивления.

Сопротивление провода зависит от:

• материала — чем меньше удельное сопротивление провода, тем меньше общее сопротивление;
• диаметра — чем больше площадь сечения провода, тем сопротивление меньше;
• длины — чем провод длиннее, тем выше общее сопротивление проводника.

Материал металлических жил

Проводник, который имеет самое низкое удельное сопротивление, это — серебро. Но из серебра не делают провода из-за его высокой цены и жесткости. Самый подходящий материал для жил — это медь. Она достаточно хорошо гнется и проводит электричество. Некоторые производители для изготовления кабелей применяют алюминий, покрытый медью. Но, алюминий хуже проводит электричество, чем медь и серебро, и в меньшей степени сопротивляется изгибу, поэтому жилы из алюминия будут ломаться при эксплуатации.

Диаметр провода

Из курса электротехники известно, что 1 мм² медного провода позволяет пропустить ток не больше 8 Ампер. При пусковом токе 200 А — площадь сечения должна быть не меньше 25 мм². Из формулы площади сечения можно высчитать диаметр кабеля: S = ¼·π·D², где:

S – площадь сечения провода;

D – диаметр провода;

π – число равное 3,14;

Из этой формулы находим диаметр, он получается равным 3 мм. Но надо понимать, что это диаметр сплошного провода, а кабель состоит и 3-х десятков жил. С течением времени некоторые жилы в кабеле могут оборваться в процессе эксплуатации, и реальное сечение снизится. Минимальный диаметр многожильного кабеля лучше выбирать равным 6 мм, а лучше 10-12 мм.

Материал изоляции

Материал изоляции проводов также крайне важен. Поскольку провода для прикуривания автомобиля наиболее востребованы зимой в сильные морозы, когда возрастает нагрузка на аккумулятор, и он часто выходит из строя, то защитное покрытие проводов должно сохранять свои функции и при значительных отрицательных температурах. Изоляция должна быть прочной; эластичной; сохранять гибкость, не твердеть и не ломаться в сильные морозы; и при этом хорошо изолировать провод.

Обычно для изоляции используются:

• мягкий поливинилхлорид,
• резина,
• силикон.

Поливинилхлорид и резина при очень низких температурах (-45^о) твердеют и трескаются. У некачественных проводов может быть очень толстый слой резины, а под ней тонкий провод, который не сможет пропустить ток высокой силы. Еще у морозостойкой  резины есть минус — под ней провода сильно окисляются.

Силиконовая оплетка не так прочна, как резиновая, но она остается мягкой и гибкой даже при самых низких температурах.

Зажимы-крокодилы

Зубчатые зажимы-крокодилы — это основная рабочая часть проводов для прикуривания, они цепляются к клеммам аккумулятора, поэтому к ним также предъявляются определенные требования.

Зажимы должны обладать следующими характеристиками:

• они должны состоять из меди, имеющей хорошую проводимость, или хотя бы из комбинированного состава с медными зубьями. Часто дешевые модели проводов имеют зажимы из недорогих металлов, покрытых медным напылением; такие провода малоэффективны.
• крокодилы должны быть припаяны к проводам, а не прикручены с помощью болта. Такие провода более прочны, долговечны, у них отсутствует риск отрыва зажимов.
• Зажимы-крокодилы должны очень жестко и плотно захватывать клеммы аккумулятора, от этого зависит качество передачи энергии, так как на соединениях теряется много энергии. Чем больше площадь соприкосновения крокодилов и клемм, тем лучше.
• Обязательно наличие изоляции на рукоятках зажимов, она позволяет снизить нагрев и предотвращает искрение провода при больших нагрузках.

Длина проводов

Провода для прикуривания автомобиля бывают разной длины, и здесь как раз тот случай, когда длина имеет значение. Чаще всего в продаже имеются провода длиной от 2-х до 5-ти метров. Казалось бы, что наиболее удобными будут максимально длинные провода. Но на практике, к сожалению, это не всегда так. Законы физики гласят — чем длиннее кабель, по которому течет ток, тем выше сопротивление и потеря напряжения. На 1 метр стартового провода происходит падение в 1 В. Длинные провода обладают малой эффективностью.

Длина проводов должна быть оптимальной. Если она будет длиннее 4 метров, то будет большая потеря напряжения.   Слишком короткие провода потребуют ставить автомобили впритык друг к другу, что не всегда возможно. Оптимальная длина проводов 3 метра.

На что обращать внимание при покупке проводов для прикуривания

Сейчас рынок автотоваров предлагает огромное количество проводов для прикуривания автомобилей различных производителей. На что надо обращать внимание при покупке, чтобы выбрать качественные пусковые провода и не потрать впустую деньги?

Смотрим на следующие параметры:

• заявленный максимальный ток должен быть не менее 400 А.
• Толщина внутреннего кабеля должна быть не меньше 9 мм. Некоторые производители грешат увеличением толщины изоляции, а жила при этом получается не тонкой, что ведет к увеличению сопротивления и уменьшению силы тока. Такие провода не смогут завести машину.
• Провода жил следует выбирать только медные. Ни в коем случае — не медненые алюминиевые.
• Наиболее оптимальная длина проводов – 3-4 метра.
• Зажимы-крокодилы должны быть изготовлены из меди, припаяны к проводам, прочно захватывать клеммы, покрыты изоляцией, площадь контакта с клеммами аккумулятора максимальная.
• Изоляция должна быть достаточно мягкая, но прочная, сохранять свою гибкость на морозе.
• Провода должны иметь разный цвет, чтобы случайно не перепутать полярность контактов.

10 лучших проводов для прикуривания автомобиля

Airline SA-1000-06E

Провода SA-1000-06E предназначены для запуска двигателей легковых и грузовых автомобилей и спецтранспорта. Провода имеют длину 5 метров, рассчитаны на пусковой ток 1000 А. Провод имеет 720 жил, площадь сечения 50,9 мм. кв. Рабочая температура от +80 до -40 градусов. Провода оснащены плавающими крокодилами с максимальной площадью зубов и технологией двойного контакта 2х2.

AVS BC-500

Провода AVS BC-500 предназначены для запуска двигателей автомобилей с разряженной аккумуляторной батареей от аккумулятора другого автомобиля. Провода имеют длину 3 метра, рассчитаны на пусковой ток 500 А. Провод имеет 210 омедненных алюминиевых жил, площадь сечения 16,88 мм. кв. Рабочая температура от -40 до +80 градусов. Изоляция проводов из термопластичной резины TPR.

Fubag Smart Cable 500

Провода Fubag Smart Cable 500 предназначены для запуска двигателей легковых автомобилей и коммерческого транспорта. Провода имеют длину 3,5 метра, рассчитаны на пусковой ток 500 А. Провод состоит из омедненных алюминиевых жил, площадь сечения 25 мм. кв. Рабочая температура до -40 градусов. Изоляция проводов из термостойкая резина повышенной прочности TPR (Thermo Plastic Rubber).

Autoprofi AP/BC 7000 Pro

Провода Autoprofi AP/BC 7000 Pro предназначены для запуска двигателей легковых и грузовых автомобилей с разряженной аккумуляторной батареей от аккумулятора другого автомобиля. Провода имеют длину 2,2 метра, рассчитаны на пусковой ток 750 А. Провод состоит из омедненных алюминиевых жил, площадь сечения 43 мм. кв. Пусковые провода Autoprofi AP/BC 7000 Pro соответствуют стандартам SAE J1494 и ГОСТ 37.001.052-2000, падение напряжения при токе 750А 2,5В, при токе 200А 0,4В. Провода могут использоваться для запуск бензиновых двигателя объемом до 7 литров, и дизельных двигателей объемом до 4.5 литров.

Airline SA-500-04

Провода Airline SA-500-04 предназначены для запуска двигателей легковых и грузовых автомобилей. Провода имеют длину 5 метров, рассчитаны на пусковой ток 500 А. Провод имеет 235 жил, диаметр провода 9 мм, площадь сечения 19,1 мм. кв. Рабочая температура от +80 до -40 градусов. Зажимы с широким углом захвата.

AVS BC-700

Провода AVS BC-700 предназначены для запуска двигателей легковых и грузовых автомобилей с разряженной аккумуляторной батареей от аккумулятора другого автомобиля. Провода имеют длину 5 метров, рассчитаны на пусковой ток 700 А. Провод имеет 350 омедненных алюминиевых жил, площадь сечения 28,13 мм. кв. Рабочая температура от -40 до +80 градусов. Изоляция проводов из термопластичной резины TPR.

Airline SA-400-01

Провода SA-400-01 предназначены для запуска двигателей легковых автомобилей и коммерческого транспорта. Провода имеют длину 3,5 метра, рассчитаны на пусковой ток 400 А. Провод имеет 135 медных жил, диаметр провода 9 мм, площадь сечения 15,9 мм. кв. Рабочая температура от +80 до -40 градусов. Зажимы с широким углом захвата.

AUTOVIRAZH AV-911400

Пусковые провода AUTOVIRAZH AV-911400 предназначены для запуска двигателей легковых автомобилей и коммерческого транспорта с разряженной аккумуляторной батареей от аккумулятора другого автомобиля. Провода имеют длину 2,28 метра, рассчитаны на пусковой ток 400 А. Провод состоит из омедненных алюминиевых жил, площадь сечения 43 мм. кв. Рабочая температура до -25 градусов.

Golden Snail 600 А/4М GS9114

Провода Golden Snail 600 А/4М GS9114 предназначены для запуска двигателей легковых автомобилей. Провода имеют длину 4 метра, рассчитаны на пусковой ток 600 А. Провода медные многожильные, зажимы медные. Полностью заизолированные зажимы. Рабочая температура от -40 до +80 градусов.

MEGAPOWER M-40030

Провода MEGAPOWER M-40030 предназначены для запуска двигателей легковых автомобилей. Провода имеют длину 3 метра, рассчитаны на пусковой ток 400 А. Провода медные многожильные, зажимы медные. Рабочая температура от -40 до +50 градусов.

Провода для прикуривания своими руками

Если нет возможности купить провода для прикуривания автомобиля, их можно сделать самостоятельно. Для этого нужно подобрать соответствующий кабель и зажимы-крокодилы.

Выбор проводов

Отличным вариантом для изготовления стартовых проводов будут провода, используемые для сварки. Они обладают нужной толщиной, проводимостью и изоляцией. Или можно купить провода в любом электротехническом магазине. Лучше всего подойдет провод марки КГ. Сечение кабеля не должно быть меньше 25 мм³. Диаметр жил не должен быть меньше 9 мм . Обратите внимание на изоляцию. Хорошо если изоляция имеет маркировку ХЛ, это говорит, что она морозоустойчивая. Возьмите провод длиной 6 метров и разрежьте его пополам.

Выбор зажимов

Зажимы берем там же где и провода. Хорошо подойдут сварочные держатели. Еще лучше купить стандартные заводские крокодильчики. Они уже имеют пластиковый изолированный чехол. При покупке проверьте качество зажима, материал (желательно медь), площадь контакта (желательно чтобы была большой). Купите крокодилы разных цветов, которые будут указывать на полярность проводов.

Сборка проводов

Последовательность сборки проста:

• концы заготовленных проводов зачистить и залудить;
• вставить провод в наконечник и опрессовать;
• припаять провода к зажимам;
• изолировать открытые части, оставив только пасти крокодильчиков.

Зажимы разных проводов обязательно должны отличаться по цвету, чтобы не перепутать полярность при использовании.

Как правильно прикурить автомобиль

В морозы даже новые аккумуляторы испытывают большие нагрузки и часто выходят из строя, поэтому необходимость прикурить автомобиль может возникнуть в любое время, или возможно к вам обратятся с просьбой о помощи. Поэтому необходимо знать, как правильно прикуривать автомобиль, так чтобы не навредить и своему и чужому авто. В качестве автомобиля-донора желательно использовать машину с двигателем равного или большего объема. Но, в принципе, можно и от матиса запустить газель.

Пошаговая инструкция как прикурить автомобиль:

• Ставим автомобили так, чтобы можно было без натяга подключить провода.
• Машина-донор должна поработать минут 5-10 на оборотах 2000-3000 об/мин для того, чтобы ее аккумулятор немного подзарядился.
• Глушим автомобиль-донор, выключаем зажигание.
• Выключаем все электроприборы у обоих автомобилей: фары, освещение в салоне, магнитолу, печку, кондиционер, навигатор.
• Осматриваем аккумулятор у автомобиля, который не запускается: не должно быть запаха, трещин корпуса, потеков электролита.
• Подсоединяем один конец «плюсового» провод сначала к аккумулятору машины-донора (от которой будем прикуривать), другой конец к аккумулятору машины-реципиента.
• Подсоединяем один конец «минусового» провода к минусу аккумулятора донора, другой конец у любой металлической поверхности автомобиля, свободной от краски (это может быть блок двигателя). Если такого места у машины нет, то второй конец «минусового» провода подключаем к «минусу» аккумулятора машины-реципиента.
• Очень важно при подсоединении проводов соблюсти полярность: один провод должен соединять два плюса, другой — два минуса. При неправильном подключении возникнет короткое замыкание, которое может вывести из строя всю электронику обоих автомобилей.
• Запускаем двигатель автомобиля-реципиента. При нормальном аккумуляторе донора и правильном подключении проводов для прикуривания машина должна завестись без проблем. Оставляем ее работать на холостых ходах, не глушим.
• Отсоединяем провода в обратной последовательности: сначала «минусовой» провод от реципиента, потом от донора; затем «плюсовой» от реципиента, потом от донора.
• Говорим спасибо и разъезжаемся.

Техника безопасности при прикуривании авто

При прикуривании одного автомобиля от другого важно соблюдать технику безопасности, ведь в момент запуска двигателя есть вероятность возникновения искры на «минусовом» проводе, а при несоблюдении полярности возможен выход из строя электроники.

Правила техники безопасности:

• «Прикуривайте» автомобили на открытом воздухе или в хорошо проветриваемом помещении.
• В момент запуска двигателя машины-реципиента двигатель машины-донора должен быть выключен. При запуске от заведенной машины может сгореть электроника в обоих автомобилях.
• Соблюдать полярность при подключении, так как иначе возникнет короткое замыкание, в результате которого может загореться изоляция проводов.
• Поэтому держите огнетушитель наготове.

Можно ли прикуривать от заведенного автомобиля

Раньше у карбюраторных автомобилей было возможно. Сейчас электроники в автомобилях все больше, она чувствительнее к перепадам напряжения. Поэтому  попытка запустить пусковыми проводами чужой двигатель от заведенного автомобиля может привести к выходу из строя электроники не только у реципиента, но и у автомобиля-донора из-за пульсаций напряжения у генератора.

Как воспользоваться услугой прикурить автомобиль

В настоящее время во всех крупных городах можно воспользоваться услугой «прикурить автомобиль». Можно открыть поисковик и забить там запрос «прикурить автомобиль», найти телефон сервиса, который предоставляет услугу. Механик приедет со специальным пусковым устройством, произведет осмотр автомобиля, АКБ и запустит ваш автомобиль за небольшое вознаграждение. Цены на услугу обычно выставлены на сайте.

Выводы

• Даже если ваш автомобиль только вышел с конвейера и аккумулятор новый, помните — емкость даже самой новой АКБ при температуре ниже -19^оC падает в два раза. Сразу приобретите или сделаете качественные провода для прикуривания автомобиля и положите их в багажник.
• В сильные морозы лучше снимать аккумулятор и заносить его в теплое место.
• Перед запуском можно на некоторое время включить свет. Ток на освещение заставит немного разогреть электролит аккумулятора.
• Обязательно выполняйте правила техники безопасности и инструкцию, чтобы не испортить электронику своего или чужого авто.

Какой размер кабеля аккумулятора следует использовать?

Одна из модернизаций, которую часто делают любители автодомов и лодочников, — это их аккумуляторные системы. Независимо от того, добавляете ли вы дополнительную батарею или совершенно новую систему солнечной энергии, выбор правильного размера кабеля батареи для вашей системы имеет решающее значение. Давайте начнем и поговорим о том, почему так важно выбрать правильный размер кабеля и, что более важно, как это сделать!

Содержание

• Какой размер провода у аккумуляторного кабеля?
• Что такое калибр проволоки?
• Требования к размеру провода: определяющие факторы
• Что произойдет, если размер кабеля аккумулятора слишком мал?
  • Падение напряжения
  • Нагрев проводов
• Что произойдет, если размер кабеля аккумулятора слишком велик?
  • Стоимость
  • Вес и простота использования
• Как определить, сколько ампер потребляет автодом?
• Провода какого калибра следует использовать для аккумуляторных кабелей?
• Выбор правильного размера кабеля аккумулятора

Какой размер провода у аккумуляторного кабеля?

Кабели, идущие непосредственно от аккумулятора, являются главной артерией электрической системы вашего дома на колесах. Поскольку они поступают непосредственно от аккумулятора, они обычно проводят больший ток (измеряемый в амперах), чем любые другие кабели или провода в вашем доме на колесах. В результате размер кабеля вашей батареи должен быть рассчитан на самый высокий ток и, в конечном итоге, на самый толстый.

Размер провода, который вам нужен для подключения аккумуляторной батареи, зависит от того, какая мощность требуется вашему автофургону. На этот вопрос нет одного правильного ответа.

Ниже мы обсудим, как определить, сколько энергии потребляет ваш дом на колесах, и как использовать эту информацию для выбора правильного размера кабеля для ваших аккумуляторов.

Что такое калибр проволоки?

Калибр проволоки — это измерение диаметра или толщины проволоки. Стандартом США для измерения калибров проводов является американская шкала калибра проводов, или сокращенно AWG.

В системе AWG чем выше номер номинала кабеля, тем тоньше провод и, следовательно, тем меньший ток он может пропускать.

Например, , если вы посмотрите на таблицу ниже , вы увидите, что 12 AWG, который имеет диаметр 2,05 мм, может передавать 20-25 ампер до 4 футов. 14 AWG, диаметр которого составляет 1,62 мм, на такое же расстояние может передавать только 15-20 ампер.

Требования к размеру провода: определяющие факторы

Более толстые провода могут передавать больший ток на большие расстояния. Не вдаваясь в математику, причина этого в том, что сопротивление кабеля увеличивается по мере уменьшения его диаметра или увеличения длины.

Таким образом, размер кабеля, который вам нужен, зависит от двух вещей: какой силы тока вам нужно нести и какой длины должен быть ваш кабель. Вот почему в таблице размеров AWG указаны различные токовые нагрузки для различных длин. По мере увеличения длины кабеля увеличивается и требуемая толщина кабеля.

Провода также имеют максимальное номинальное напряжение. Однако, поскольку кабели аккумуляторной батареи вашего RV будут рассчитаны только на 12 вольт, вам не нужно беспокоиться о номинальном напряжении при определении размера кабеля аккумуляторной батареи.

Что произойдет, если размер кабеля аккумулятора слишком мал?

Как мы упоминали ранее, более толстые провода имеют меньшее сопротивление. Сопротивление в проводе вызывает две основные вещи, происходящие при прохождении через него тока.

Падение напряжения

Во-первых, происходит падение напряжения. Это означает, что напряжение на конце провода ниже, чем напряжение на аккумуляторе. Если у вас слишком большое падение напряжения, ваша электроника не будет работать.

Падение напряжения в проводе рассчитывается по закону Ома, V=I*R. V — падение напряжения, I — ток, проходящий через провод, R — сопротивление провода. Как видите, если вы увеличите ток, сопротивление или и то, и другое, вы увеличите падение напряжения.

Сопротивление провода зависит как от толщины (калибра), так и от общей длины провода. Если вы занижаете размер кабелей аккумулятора, одной из проблем, которые могут возникнуть, является чрезмерное падение напряжения, которое может помешать работе вашей электроники.

Провода нагреваются

Второе, что происходит при прохождении тока по проводу, — выделение тепла. Подобно падению напряжения, большее сопротивление в проводе приводит к большему выделению тепла. Если провода меньшего размера, они могут настолько сильно нагреться, что корпус расплавится, что может привести к пожару. Пожары гораздо более катастрофичны, чем слишком большое падение напряжения, и представляют собой основной риск при выборе слишком маленького кабеля батареи.

Пожары на жилых домах часто приводят к полной гибели не только самого дома, но и его содержимого. Наличие провода с завышенной номинальной силой тока помогает защитить провода от перегрева и возможного возгорания. Хотя лучше перестраховаться, чем сожалеть, когда дело доходит до калибра проволоки, слишком большой размер имеет и некоторые недостатки.

Что произойдет, если размер кабеля аккумулятора слишком большой?

Есть три основных недостатка выбора слишком большого калибра проводов кабеля батареи: стоимость, вес и простота использования.

Стоимость

Вероятно, наиболее важным фактором является стоимость. Более толстые провода стоят дороже. Если вы используете только несколько футов кабеля батареи, дополнительные затраты будут незначительными. По мере того, как кабельные линии становятся длиннее, стоимость становится все более важным фактором.

Вес и простота использования

Как и в случае со стоимостью, с увеличением сечения проволоки увеличивается и вес. Опять же, если ваши кабели короткие, дополнительный вес будет незначительным.

Последний недостаток использования более толстого кабеля заключается в том, что с ним сложнее работать. Попытки сгибать и манипулировать слишком толстыми кабелями в маленьких тесных отсеках дома на колесах — не самое веселое время.

Недостатки чрезмерного сечения кабелей аккумулятора гораздо менее опасны, чем выбор кабелей слишком малого размера. Однако выбор чрезмерно толстых кабелей может привести к ненужным затратам, весу и разочарованию вашего проекта. Хотя разумнее и безопаснее выбрать слишком большой кабель, а не слишком маленький, просто выбрать самый толстый кабель, который вы можете найти, тоже не лучшая стратегия.

Как определить, сколько ампер будет потреблять автофургон?

Рассчитать текущие потребности довольно просто. Большинство приборов и электроники в вашем доме на колесах будут иметь номинальные значения тока и мощности. Если вся ваша электроника работает от 12 вольт (так же, как и ваша аккумуляторная система), вы просто суммируете номинальные значения тока для каждого из них, чтобы определить общее потребление тока.

Если у вас есть бытовая техника и электроника, которые работают от напряжения 120 вольт, то есть от сети, доступной в вашем доме, вам понадобится инвертор. Инвертор преобразует мощность постоянного тока (от батареи) в мощность переменного тока (как в вашем доме). Процесс расчета ваших текущих потребностей с инвертором также прост.

Сначала вам нужно сложить общую потребляемую мощность (в ваттах) каждого устройства в вашем доме на колесах, чтобы определить, какой размер инвертора вам нужен. Например, если общая потребляемая мощность всех ваших бытовых приборов и электроники составляет 2500 Вт, вам, вероятно, понадобится инвертор на 3000 Вт.

Как только вы узнаете размер своего инвертора, вычисление потребляемого тока не составит труда. Просто разделите номинальную мощность инвертора на входное напряжение батареи. В нашем примере выше вы делите 3000 Вт (номинальная мощность инвертора) на 12 вольт (напряжение батареи), что дает максимальное потребление тока 250 ампер.

Провода какого калибра следует использовать для аккумуляторных кабелей?

Помните, что выбор правильного сечения провода для размера кабеля аккумулятора зависит от двух факторов: силы тока и расстояния.

Теперь, когда вы знаете, как рассчитать текущие потребности, вам просто нужно выяснить, как далеко вам нужно проложить кабели. Помните, короче всегда лучше. Меньше кабеля означает меньший вес и меньшую стоимость.

После того, как вы узнаете длину кабеля и силу тока, вы можете быстро найти, какой размер кабеля батареи использовать. Приведенная ниже таблица размеров проводов поможет вам выбрать правильный калибр проводов для ваших аккумуляторов для жилых автофургонов. Из этой таблицы легко увидеть, что меньший ток и меньшее расстояние позволяют использовать кабели меньшего размера.

Направляющая кабеля

Вы также увидите, что по мере увеличения тока или расстояния увеличивается и требуемая толщина кабеля. Обратитесь к эксперту, если что-то сбивает с толку; угадать, какой калибр провода не является решением вашей проблемы.

Выбор правильного размера кабеля аккумулятора

Кабели аккумулятора RV являются небольшой, но важной частью сложной и целостной системы вашего RV. Выбор кабеля батареи неправильного размера может привести к дополнительным расходам, разочарованию и, возможно, даже к пожару.

Тем не менее, выбор правильного размера кабеля батареи для вашей системы не должен вызывать стресса. Воспользуйтесь приведенными выше советами или обратитесь к эксперту Battle Born с любыми вопросами, чтобы сделать ваш проект по обновлению батареи RV успешным!

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наша команда по продажам и обслуживанию клиентов в Рино, штат Невада, всегда готова ответить по телефону (855) 29.2-2831, чтобы ответить на ваши вопросы!

Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться там.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.

Поделитесь этим

Две вещи, которые следует перепроверить при выборе аккумуляторных кабелей, и многое другое

Кабель аккумулятора является одним из наиболее важных компонентов системы управления аккумулятором. Кабели высокого качества помогут обеспечить питание и избежать разрядки аккумулятора, но только в том случае, если они правильно подобраны по размеру, установлены и обслуживаются.

Есть две вещи, которые вы должны обязательно перепроверить при выборе аккумуляторных кабелей.

Калибр  ​​

Кабель аккумулятора с неподходящим калибром является одной из наиболее распространенных проблем при неправильной установке и может представлять гораздо больший риск, чем некоторые думают. Слишком толстый калибр провода может помешать правильному распределению тока. Слишком тонкий провод может привести к короткому замыканию и, в крайних случаях, к возгоранию моторного отсека. Чтобы избежать таких проблем, убедитесь, что таблицы усилителей и манометров доступны всем, кто участвует в процессе выбора. Вот несколько простых и понятных диаграмм, к которым вы можете обратиться:



Длина

Другим ключевым фактором является длина провода. При выборе длины необходимо учитывать падение напряжения или величину потери напряжения по длине автомобильного провода или кабеля. По мере увеличения длины провода электрическое сопротивление увеличивается до тех пор, пока напряжение не упадет ниже допустимого уровня. Падение напряжения можно рассчитать по закону Ома: Падение напряжения = ток в амперах x сопротивление в омах .

Провода большего сечения (более тонкие) будут иметь более высокую скорость падения, чем более короткие провода меньшего сечения (более толстые провода), поскольку сопротивление провода зависит от площади его поперечного сечения на расстоянии.

Например, для 12-вольтовой системы постоянного тока, если ток нагрузки составляет 10 ампер, а расстояние до кабеля составляет 20 футов, падение напряжения будет составлять 1,0% или 11,8 вольт в конце кабеля при использовании 4-фазного кабеля. кабель аккумулятора калибра. Использование калькуляторов сечения проводов или наших таблиц размеров проводов может упростить определение падения напряжения.

Подводя итог, найдите время, чтобы убедиться, что вы выбрали правильное сечение провода и длину кабеля аккумулятора — это принесет дивиденды в долгосрочной перспективе.

Другие вещи, о которых следует помнить

Другим важным фактором при выборе аккумуляторных кабелей является количество жил. Многожильные проводники состоят из нескольких металлических жил, соединенных вместе в любом количестве конфигураций. Они гораздо более гибкие, чем сплошные проводники. Как правило, чем больше количество прядей, тем более гибким будет трос.

Также обратите внимание на внешнюю оболочку кабеля. Материалы из ПВХ и сшитого полиэтилена, обычно используемые для изоляции аккумуляторных кабелей, отлично подходят для герметичных батарей, поскольку они более жесткие, чем оболочки из этилен-пропиленового каучука и неопреновой резины. Дополнительная информация:

• ПВХ (винил) обеспечивает контролируемое пропускание кислорода и водяного пара, устойчивость к УФ-излучению, морозостойкость, малый вес и доступная цена
• XLPE (сшитый полиэтилен) обладает высокой химической стойкостью и влагостойкостью и подходит для применения при высоких температурах/высоком напряжении
• EPDM (резина) обладает отличной стойкостью к факторам окружающей среды, таким как озон, ультрафиолет и общее атмосферное воздействие.

Наконец, помните о рейтингах безопасности. Все варианты аккумуляторных кабелей, предлагаемые Waytek, соответствуют спецификациям SAE J-1127, Ford и Chrysler для использования в автомобильной технике. Кроме того, аккумуляторный кабель SGR также соответствует стандартам огнестойкости UL-558 и UL-553.

Установка и техническое обслуживание

После того, как вы выбрали аккумуляторный кабель с правильными характеристиками для вашего приложения, обязательно надежно подключите его к клемме аккумулятора. Неправильное соединение может поставить под угрозу производительность аккумуляторной системы и является основной причиной большинства выходов клемм аккумулятора из строя. Правильно подобрав кабель, используя правильно собранные кабельные соединители и придерживаясь хороших привычек обслуживания, вы сведете к минимуму возможность возникновения проблем.

Техническое обслуживание простое, но слишком часто им пренебрегают: чтобы избежать коррозии клемм, периодически проверяйте кабели аккумулятора, чтобы убедиться, что они не треснули со временем. Также следите за чистотой выводов аккумулятора и удаляйте грязь с верхней части аккумулятора. Убедитесь, что ваши выступы плотно закреплены на клеммах аккумулятора и что вентиляционные заглушки на месте.

Следуя этим рекомендациям, вы сможете защититься от ошибочных соединений, которые могут снизить производительность аккумуляторной системы.

Если у вас есть дополнительные вопросы по выбору правильного кабеля аккумулятора для вашей установки, свяжитесь с нами; ищете ли вы кабели для аккумуляторов, чехлы для аккумуляторов или разъединители, Waytek готов удовлетворить ваши потребности в управлении аккумуляторами.
