Последовательный наддув Bi-turbo
Последовательный наддув Bi-turbo — схема наддува двумя турбинами, включающимися в работу по очереди, друг за другом.
ДвигательТурбонаддув – это тип наддува, использующий энергию выхлопных газов для нагнетания воздуха в цилиндры мотора. Этот принцип был запатентован в 1911 году швейцарцем Альфредом Бюхи в патентном ведомстве США. Не смотря на то, что прообразы турбин были разработанны еще в конце XIX века, все же массовое использование этой схемы началось лишь 70-х годах прошлого века. И хотя все системы автомобиля постоянно совершенствуются, механические нагнетатели, разработанные более века назад, не отступают. Уменьшаются допуски при производстве, увеличивается точность изготовления, используются более технологичные материалы и сплавы (например на Ниссан Скайлайн GT-R 34 версии N1 лопасти нагнетателей делали керамическими), так что потенциал турбо нагнетателей еще далеко не исчерпан.
Различия между bi-turbo и twin-turbo и путаница в понятиях
Зачастую даже опытные и подкованные не только теоретически, но и практически люди, считают, что twin-turbo (твин-турбо) и bi-turbo (би-турбо) – лишь варианты названия одной и той же схемы наддувных двигателей с двумя турбинами. Так сказать коммерческие названия, как с наименованиями систем полного привода разными производителями (у тех же немецких производителей: quattro – от Ауди, 4matic – Мерседеса, имеют одну суть – полный привод). В подтверждение же названий наддува приводят примеры Мицубиси 3000GT в версии VR-4 несет на двигателе надпись «твин-турбо», там V6 и две турбины, каждая питает свои 3 цилиндра и имеет выход в общий коллектор, такая же схема на Ауди моделей S4 или Allroad с 2,7 литра под капотом несет название би-турбо. Но название не всегда отображает схему работы турбин (параллельное или последовательное, оно же секвентальное. Так же в подтверждение приводят известный в кругах японоводов 2JZ-GTE, устанавливаемый в том числе и на Toyota Supra, ставшие известными после фильма «Форсаж», в котором главный герой управляя ярко-красной машиной, «сделал» Феррари.
Рядный шестицилиндровый двигатель там то же несет надпись твин-турбо, а турбины там работают по своему алгоритму, включением и выключением которых заведуют специальные перепускные клапана (последовательно-параллельная схема). Субару Легаси В4 — там две турбины, и работают они секвентально: на низких оборотах работает одна – маленькая турбина, на высоких к ней подключается вторая — большая. Можно еще поспорить с применением таких терминов как твинскрол, даунсазинг, но не будем уходить от основной темы.
Названиями этих систем породили популярное заблуждение, корни которого идут из словообразования. twin – с английского — двойня или близнец, т.е. одинаковые механизмы наддува, нагнетатели (или как говорят в среде гонщиков – «улитки», подразумевая похожесть этих агрегатов с одноименными слизняками), в то время как с немецкого би-турбо – это система с двумя турбинами. Получается что твин-турбо на автомобиле японского производства, в котором традиционно используются английские термины для названий, в то время как немецкие автопроизводели пользуются названиями на родном для них языке.
Потому на какой-нибудь Тойоте Супра вы не встретите шильдика «би-турбо», а на Мерседес-Бенц – «твин»…
Последовательный наддув Bi-turbo и его преимущества
Би-турбо (bi-turbo) – она же секвентальный или последовательный наддув, т.е. система наддува двигателя внутреннего сгорания, которая состоит из двух последовательно включаемых в работу турбин. В такой системе применяют две турбины, одну меньшего размера другую большого. Это сделано для того, чтобы маленькая турбина, которая раскручивается значительно быстрее, вступая в работу первой, обеспечивает хорошую тягу на более низких оборотах, затем, при достижении более высоких оборотов двигателя, раскручивается вторая , большая турбина, и нагнетает гораздо больший объем воздуха. Такая схема во-первых уменьшает так называемый турболаг (или турбояму – т.е. движение автомобиля с выключенными нагнетателями), образуя более ровную динамическую характеристику машины, без излишнего рывка, свойственного схемам с одной большой турбиной или системам с несколькими одновременно включающимися нагнетателями, во-вторых делается возможным применение больших нагнетателей на моторах, применяемых в машинах используемых не только для гонок по трекам, но и оставляя возможность езды по дорогам общественного пользования, когда отсутствует возможность, а зачастую и необходимость поддерживать высокие обороты двигателя.
Не стоит забывать и о том, что излишняя мощность в условиях города – крайне опасный фактор, так как при динамике подготовленного автомобиля возникает не только большая вероятность «догнать» соседнюю, как правило менее динамичную машину, находящуюся рядом в потоке, как и при торможении чаще смотреть назад, т.к. характеристики тормозов у гражданских автомобилей то же уступают спортивным.
Системы турбонаддува могут устанавливаются как на бензиновых, так и на дизельных агрегатах. На первых использование турбонаддува сопровождается появлением риска детонации вследствие резкого возрастания количества оборотов. Также, в результате более высокой температуры выхлопа сама система турбонаддува нагревается, что требует дополнительного ее охлаждения. На дизельных же агрегатах турбонаддув не имеет таких проблем. Там степень сжатия намного больше, а обороты коленвала ниже. В результате адиабатного расширения, температура выхлопа у бензиновых двигателей составляет 1000 градусов, а дизельных моторов гораздо меньше — 600.
Поэтому применение турбонаддува на дизельных агрегатах является более простым и эффективным.
Проблема в том, что ротор турбокомпрессора нельзя сделать большим- чем больше диаметр турбины, тем выше ее момент инерции. Стало быть, даже если водитель при разгоне более резко нажмет на педаль акселератора, быстрого ускорения как у атмосферного двигателя, он не получит, потому что придется подождать не только, пока коленвал двигателя, но затем и крыльчатка турбины наберут соответствующие обороты. Значит, турбину следует сделать меньше по диаметру. Но поступление воздуха так же зависит от окружной скорости лопаток, которая тем меньше, чем меньше диаметр ротора: увеличение оборотов упирается в ограничение по предельным нагрузкам используемых материалов.
Интересные факты о последовательном наддуве Bi-turbo
Помимо последовательного наддува Bi-turbo в автомобилях применяются и более сложные схемы с большим количеством нагнетателей. К примеру, в нашумевшем Бугатти Вейрон, для получения мощности в 1001 лошадиную силу на двигателе стоит 4 турбонагнетателя.
Subaru legacy b4 2.0 biturbo и ее две турбины
Subaru legacy b4 2.0 biturbo
Проблема: не дуют турбины, со слов клиента он объездил все возможные автосервисы и никто не мог ему помочь.
Была проведена диагностика и был выявлен явный «недодув» турбин.

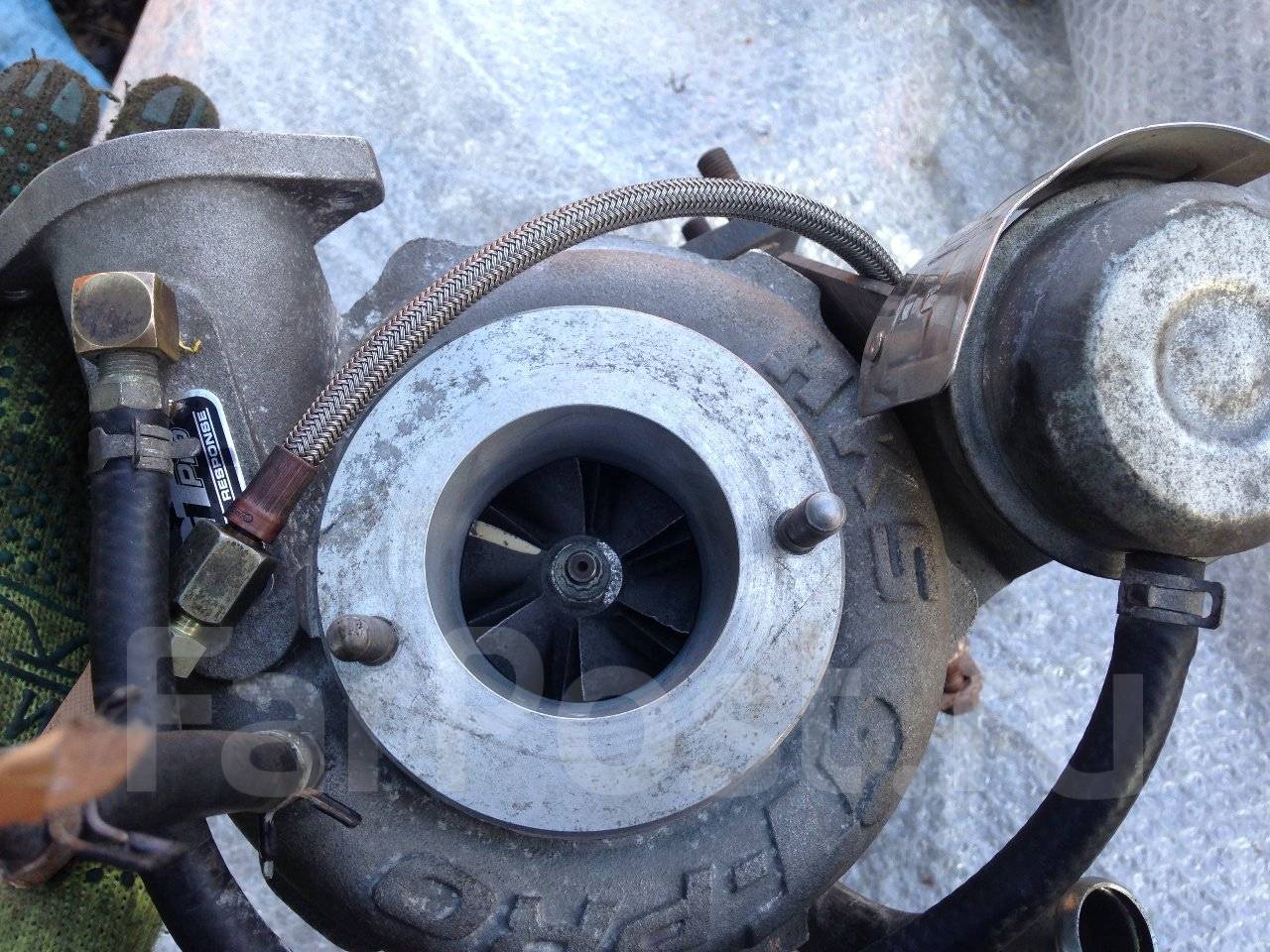

Турбины были демонтированы, один турбокомпрессор был полностью заклинен, а у другой турбины была повреждена компрессорная крыльчатка.
Был проведен ремонт, турбины были установлены на место, но проблема недодува не ушла.
Выяснилось, что по каким-то причинам перестала работать система распознавания разности наддува во впускном коллекторе, хотя все датчики были исправны.
Хозяин автомобиля наотрез отказался делать параллельный наддув, так как при такой конфигурации автомобиль теряет динамику на низких оборотах.
Поэтому нами было разработано специальное устройство, которое отслеживает необходимые значения наддува и управляет секвентальным клапаном турбин.
По простому – включает по очередности то одну турбину то другую.
После этого проблема исчезла.
Описание работы системы наддува B4 Legacy, что компания KDturbo и воспроизвела на своем устройстве
Начальная стадия наддува
Первый Турбокомпрессор, расположенный на левой задней части двигателя, в первую очередь обеспечивает повышение давления в коллекторе на низких и средних оборотах, однако он также продолжает создавать положительное давление наддува во всем рабочем диапазоне.
Схема промежуточного наддува
На средних оборотах двигателя, выхлопной клапан частично открыт. Вторая турбина начинает работать. Процент открытия выхлопного клапана регулируется блоком управления через соленоид управляемый вакуумом, который создается во впускном коллекторе при работе мотора.
Вторая стадия наддува двух турбин на Subaru Legacy B4
Когда блок управления автомобиля видит что условия работы двигателя подходят, выхлопной клапан полностью открывается. Когда клапан полностью открыт вторая турбина дует на полную мощность, давление наддува регулируется через вестгейт первой турбины.
Biturbo и Twinturbo.
Вы не раз слышали названия TwinTurbo (твинтурбо) и biturbо ( битурбо), но в чем же разница? А разницы на самом деле никакой! twinturbo и biturbo – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува.
Вопреки убеждениям некоторых «экспертов» название систем не отображают схему работы турбины – параллельную или последовательную (секвентальную).
Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo. В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор.
Например у немецких автомобилей есть схожие по рабочему принципу системы, но называются они не TwinTurbo, а BiTurbo.
На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo, но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.
Давайте теперь по порядку разберем обе системы BiTurbo и TwinTurbo, а точнее, что о них пишут в интернете:
BiTurbo – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В этой системе используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления.
Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (турболаг), образуется ровная разгонная динамика. Системы BiTurbo весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Эта система может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для большой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.
TwinTurbo – данная система отличается от BiTurbo тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В данной системе применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной.
Система TwinTurbo может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на BiTurbo системах.
А для еще большего веселья никто не мешает вам поставить сразу 3 турбины или более. Цель преследуется такая же, как и для TwinTurbo. Должен заметить, что такое зачастую применяется в автоспорте и никогда на серийных автомобилях.
