Шарнир неравных угловых скоростей: Шарниры неравных угловых скоростей

Содержание

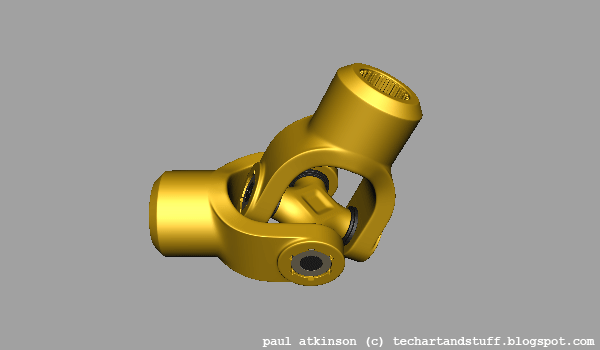

Карданные шарниры неравных угловых скоростей (асинхронные)

Имеют две фиксированные оси качания, используются в карданной передаче при наклоне ведомого вала обычно на угол не более 20′. Универсальные шарниры отличаются от простых тем, что в них осевая компенсация осуществляется в самом механизме шарнира, а не в шлицевом соединении. Типичная конструкция  карданного   шарнира  неравных угловых скоростей является крестовина с игольчатыми подшипниками, размещенными в колпачках. Применяемые в современных автомобилях  карданные   шарниры  неравных угловых скоростей на игольчатых подшипниках удовлетворяют поставленным требованиям при условии, если шарнир имеет рациональную конструкцию, технология производства строго соблюдается, а игольчатые подшипники надежно смазываются. Недостатки:

  • КПД  карданного   шарнира  зависит от угла g между соединяемыми валами. С увеличением g КПД резко снижается;

  • Надежность и долговечность сильно зависят от качества смазки игольчатого подшипника;

  • Крестовина  карданного   шарнира  должна строго центрироваться

13. Какие основные элементы карданной передачи Вы можете назвать?

Ответ:

Основным   элементом   карданной   передачи  является  карданный  шарнир. В зависимости от конструкции шарнира различают следующие типы  карданных   передач :

  •  карданная   передача  с шарниром неравных угловых скоростей;

  •  карданная   передача  с шарниром равных угловых скоростей;

  •  карданная   передача  с полукарданным упругим шарниром;

  •  карданная   передача  с полукарданным жестким шарниром.

 Карданная   передача  с полукарданным жестким шарниром на автомобилях не применяется, т.к. не отвечает требованиям надежности и технологичности.

14. Под каким максимальным углом между валами передается крутящий

момент шарнирами неравной и равной угловой скорости?

Ответ:

 Шарнир   равных   угловых   скоростей  (сокращённо ШРУС, в просторечии — «граната») обеспечивает передачу  крутящего   момента  при  углах  поворота до 70 градусов относительно оси. ШРУСы изредка называют «гомокинетическими  шарнирами » (от др.-греч. ὁμός — « равный , одинаковый»  и  κίνησις — «движение», « скорость »).

Используется в системах привода управляемых колёс легковых автомобилей с независимой подвеской  и , реже, задних колёс.

Первые попытки реализовать передний привод осуществлялись при помощи обычных карданных  шарниров .

Однако если колесо перемещается в вертикальной плоскости  и  одновременно является поворотным, наружному  шарниру  полуоси приходится работать в исключительно тяжелых условиях — с  углами  30—35°. А при  углах  больше 10—12° в карданной передаче резко увеличиваются потери мощности, к тому же вращение  передаётся  неравномерно, растёт износ  шарнира , быстро изнашиваются шины, а шестерни  и   валы  трансмиссии начинают работать с большими перегрузками. Таким образом, требовался особый  шарнир  —  шарнир   равных   угловых   скоростей  — лишенный таких недостатков, передающий вращение равномерно вне зависимости от  угла   между  соединяемыми  валами .

Лабораторная работа № 4

ВЕДУЩИЙ МОСТ

задний мост автомобиля ВАЗ – 2107

Номер позиции

по схеме

Название узла (детали)

Количество на каждом колесе

Материал детали

1

полуось

2

2

болт крепления колеса

4х1

3

направляющий штифт

2х1

4

маслоотражатель

1х1

5

тормозной барабан

1х1

6

подшипник полуоси

1х1

7

запорное кольцо

1х1

8

фланец балки заднего моста

1

9

сальник полуоси

1

10

балка заднего моста

1

11

пластина крепления подшипника

1

12

щит заднего тормоза

1

13

направляющая полуоси

1

14

регулировочная гайка

1

15

подшипник коробки дифференциала

1х1

16

крышка подшипника

1

17

сапун

1

18

сателлит

2х1

19

ведомая шестерня

1

20

шестерня полуоси

1х1

21

регулировочное кольцо ведущей шестерни

1

22

распорная втулка

1

23

подшипники ведущей шестерни

2

24

сальник ведущей шестерни

1

25

грязеотражатель

1

26

фланец

1

27

маслоотражатель

1

28

картер редуктора заднего моста

1

29

ведущая шестерня

1

30

ось сателлитов

1

31

регулировочная шайба

1

32

коробка дифференциала

1

33

болт крепления стопорной пластины

1

34

стопорная пластина гайки подшипника

1

35

опорные чашки пружин задней подвески

2

36

кронштейны крепления деталей подвески

2

2. Таблицу данных по форме:

Данные

по ведущему мосту

Модель автомобиля

ЗИЛ-4314

КамАЗ-5320

ВАЗ-2115

ГАЗ-3110

Тип главной передачи

(одинарная, двойная, гипоидная,

центральная, разнесенная)

двойная

Тип дифференциала

межколесным

Количество сателлитов

Тип полуосей (полуразгружен-

ные, полностьюразгруженные)

Тип балки моста

Передаточное число

главной передачи

Наличие и тип

колесного редуктора

Устройство и работа главных передач и межколесных дифференциалов ведущих мостов автомобиля КамАЗ-5320

Двойная главная передача среднего ведущего моста автомобиля КамАЗ-5320 (рис. 4.21) выполнена с проходным валом для привода главной передачи заднего моста. Ведущая коническая шестерня 20 установлена в горловине картера главной передачи на двух роликовых конических подшипниках 24, 2в, между внутренними обоймами которых имеются распорная втулка и регулировочные шайбы 25. Шлифованный конец ступицы этой шестерни соединен с конической шестерней межосевого дифференциала, а внутри ступицы проходит вал 21 привода, одним концом соединенный с кони ческой шестерней межосевого дифференциала, а другим при помощи карданной передачи с ведущим валом главной передачи заднего моста.

Промежуточный вал опирается одним концом на два конических роликовых подшипника 7, между внутренними обоймами которых имеются регулировочные шайбы 4, а другим на роликовый подшипник, установленный в расточке перегородки картера главной передачи. Конические роликовые подшипники 7 фиксируют промежуточный вал от смещения в осевом направлении. Заодно с промежуточным валом выполнена ведущая цилиндрическая шестерня 3 с косыми зубьями. Ведомая коническая шестерня / напрессована на конец промежуточного

ведомую цилиндрическую шестерню 16. Крутящий момент от корпуса межколесного дифференциала, к которому прикреплена ведомая цилиндрическая шестерня 16 главной передачи, передает­ся на крестовину 15, а от нее через сателлиты на шестерни полуосей. Сателлиты, действуя с одинаковой силой на правую и левую шестер­ни полуосей, создают на них равные крутящие моменты.

При этом благодаря незначительному внутреннему трению равенство моментов практически сохраняется как при неподвижных сателлитах, так и при их вращении.

         Поворачиваясь на шипах крестовины, сателлиты обеспечивают возможность вращения правой и левой полуосей, а следовательно, и колес с разными частотами.

              Смазка трущихся поверхностей деталей главной передачи и дифференциала осуществляется разбрызгиванием масла, находящегося в картере. В дифференциал смазка поступает через окна в его корпусе, а для подвода масла к коническим подшипникам ведущей конической шестерни и промежуточного вала в стаканах, в которых установлены подшипники, предусмотрены продольные и радиальные каналы. Полость картера главной передачи сообщается с атмосферой через вентиляционный колпачок (сапун). Уплотнение валов осуществляется самоподжимными сальниками, защищенными грязеотражательными кольцами.

Общее устройство главной передачи и дифференциала заднего ведущего моста (рис. 4.22) аналогично рассмотренному выше. Отличия объясняются главным образом тем, что задний ведущий мост не проходной и получает крутящий момент от межосевого дифференциала, установленного на среднем ведущем мосту.

В главной передаче заднего моста ведущая коническая шестерня 21 отличается от аналогичной шестерни среднего моста тем, что ее ступица короче и имеет внутренние шлицы для соединения с ведущим валом 22 главной передачи заднего моста. Опорные конические роликовые подшипники 18 и 20 взаимозаменяемы с соответствующими подшипниками среднего ведущего моста. Ведущий вал лавной передачи заднего моста задним концом опирается на один роликовый подшипник, установленный в расточке картера. Для циркуляции смазки около подшипника в горловине картера имеется канал. С торца подшипник закрыт крышкой. Остальные детали главной передачи и межколесного дифференциала среднего и заднего ведущих мостов аналогичны по устройству.

Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

Межосевой дифференциал смонтирован в картере  (рис.4.23), который крепится к картеру главной передачи среднего моста. Он состоит из собственно конического дифференциала, механизма блокировки и привода управления блокировкой.

Корпус 5 дифференциала состоит из двух половин (чашек), соединяемых болтами. Передняя чашка имеет хвостовик, который опирается на шариковый подшипник 29. На шлицованной части хвостовика установлен фланец /, связывающий корпуо дифференциала карданной передачей с коробкой передач. Между половинами корпуса зажата крестовина 26, на шипах которой установлены четыре сателлита 6 с опорными шайбами 7. Сателлиты находятся в зацеплении с шестернями 24 и 27 привода среднего и заднего мостов. Поскольку сателлиты действуют на зубья этих шестерен с равными усилиями и размеры их одинаковы, крутящие моменты на шестернях привода среднего и заднего мостов также одинаковы, т. е. дифференциал является симметричным.

              Шестерня 27 привода заднего моста установлена в расточке корпуса дифференциала, под ее торец поставлена опорная шайба 28, в корпусе имеется сверление для подвода масла к опорной шайбе и ступице шестерни. Шлицами, выполненными по внутренней поверхности ступицы, шестерня 27 соединяется со шлицованным концом проходного вала привода заднего моста. Шестерня 24 привода среднего моста при помощи шлицев, выполненных на внутренней поверхности ступицы, соединяется с удлиненной ступицей ведущей конической шестерни главной передачи среднего моста. На конце ступицы шестерни 24 на шлицах установлена зубчатая муфта 21, по наружной части которой может перемещаться муфта 22 блокировки межосевого дифференциала. Эта муфта вилкой 20 соединяется с ползуном 11, связанным с диафрагменным механизмом управления блокировкой. Корпус 19 механизма блокировки укреплен на картере межосевого дифференциала. Между корпусом и крышкой 18 зажата резиновая диафрагма 15. Полость за диафрагмой (со стороны крышки) связана шлангом 16 с краном включения блокировки дифференциала. В полости под диафрагмой размещается ползун 11, соединенный со стаканом 14, внутри которого установлена нажимная пружина 13, а снаружи — возвратная пружина 12.

Рычаг крана включения блокировки межосевого дифференциала размещен на щитке приборов в кабине автомобиля. На щитке приборов имеется также контрольная лампа блокировки межосевого дифференциала.

В положении, показанном на рис. 4.23, межосевой дифференциал разблокирован. Для блокировки-дифференциала рычаг крана включения, расположенный на щитке приборов, водитель переводит в правое положение. При этом сжатый воздух от крана управления по системе трубопроводов и шлангу 16 поступает в полость между крышкой корпуса и диафрагмой, которая прогибается, перемещает стакан 14 и ползун 11 вперед, преодолевая сопротивление возвратной пружины 12. С началом движения ползуна замыкаются контакты включателя 8, и на щитке приборов загорается контрольная лампа. Вместе с ползуном перемещается и укрепленная на нем вилка 20, которая вводит муфту 22 в зацепление с зубчатым венцом на корпусе дифференциала. При крайнем левом положении муфты шестерня 24 привода среднего моста и корпус 5 дифференциала оказываются жестко соединенными, т. е. дифференциал становится заблокированным и шестерни 24 и 27 привода мостов принудительно вращаются с одинаковой частотой.

Для разблокировки межосевого дифференциала рычаг крана управления на щитке приборов надо перевести влевое положение. При этом полость за диафрагмой механизма блокировки дифференциала через кран управления и трубопроводы будет связана с атмосферой. Под действием возвратной пружины диафрагма и ползун с вилкой перемещаются вправо (назад), смещая одновременно муфту блокировки так, что она разъединяется с зубчатым венцом корпуса дифференциала.

Устройство и работа главных передач и межколесных дифференциалов ведущих мостов.

      Картер главной передачи 3 (рис. 4.24) крепится к балке моста болтами. Плоскость разъема уплотняется паронитовой прокладкой толщиной 0,8 мм. В полости картера устанавливаются пара цилиндрических с косыми зубьями шестерен. Ведущая коническая шестерня 13 установлена на шлицах ведущего проходного вала 15 (для среднего моста). Этот вал опирается на два конических роликовых подшипника 12 и 18, которые закрыты крышками, имеющими регулировочные прокладки // и 16. Выходные концы вала уплотняются самоподжимными сальниками, защищенными грязеотражательными кольцами. На концах проходного вала (для среднего моста) устанавливаются фланцы карданных шарниров 10, 17. Фланец 17 привода к заднему мосту меньше по размерам, чем фланец 10, на который подводится крутящий момент от межосевого дифференциала раздаточной коробки.

Промежуточный вал 9 главной передачи установлен на цилиндрическом роликовом 2 и двух конических роликовых подшипниках 6, смонтированных в стакане 5. Под фланец стакана и крышку подшипников поставлены регулировочные прокладки 7 и 8. Ведущая цилиндрическая шестерня 4 выполнена заодно с промежуточным валом, а

ведомая коническая шестерня / напрессована на конец этого вала и дополнительно закреплена на нем шпонкой. Ведомая цилиндрическая шестерня 22 соединена с половинами (чашками) корпуса дифференциала, каждая из которых опирается на конический подшипник.

В корпусе дифференциала размещены крестовина 21, четыре сателлита 20 на втулках 25, две полуосевые шестерни 19, под которыми установлены опорные шайбы 23. Полуосевые шестерни соединяются шлицами с полуосями привода колес. Дифференциал симметричный и распределяет крутящий момент практически поровну ежду правым и левым колесами.

      Главные передача и дифференциал переднего и заднего мостов имеют аналогичное устройство. На ведущем валу каждого из этих мостов имеется по одному фланцу карданного шарнира со стороны карданной передачи, а с внешней стороны концы валов закрыты крышками.

Тесты на знание карданной передачи

Выберите номера всех правильных ответов

1.  КАРДАННАЯ ПЕРЕДАЧА:

1) уменьшает момент;

2) увеличивает момент;

3) передает крутящий момент.

МЕЖДУ АГРЕГАТАМИ, ОСИ ВАЛОВ КОТОРЫХ:

4) не соосны;

5) имеют дисбаланс;

6) могут менять свое расположение.

2. СОСТАВ КАРДАННОЙ ПЕРЕДАЧИ

1) вал;                    4) регулирующее устройство;

2) шарнир;                    5) компенсирующее соединение.

3) дифференциал;

3. МАКСИМАЛЬНЫЙ УГОЛ НАКЛОНА ВАЛОВ,

a) 25;                    с) 45;

b) 35;                    d) 55.

ДОСТИГАЕТСЯ ЗА СЧЕТ:

1) длины валов;

2) конструкции шарнира;

3) колесной формулы автомобиля.

4. КАРДАННЫЕ ШАРНИРЫ ПО КИНЕМАТИКЕ:

1) аксиальные;

2) быстроходные;

3) дезаксиальные;

4) равных угловых скоростей (синхронные);

5) неравных угловых скоростей (асинхронные).

5. ШАРНИРЫ НЕРАВНЫХ УГЛОВЫХ СКОРОСТЕЙ:

1) Гука;                    5) жесткие;

2) Вейса;                    6)упругие;

3) мягкие;                    7) твердые;

4) Рцеппа;                    8) Бирфильда.

6. ШАРНИР НЕРАВНЫХ УГЛОВЫХ СКОРОСТЕЙ (РИС. 11.1):

1) вал 8;                    5) крестовина 5;

2) вилка 14;                    6) стопорная пластина 3;

3) фланец 1;                    7) корпус подшипника 4;

4) пластины 12;                    8) крышка подшипника.

Рис. 11.1. Карданная передача

7. ЗА ОДИН ОБОРОТ ВЕДУЩЕГО ФЛАНЦА С ВИЛКОЙ 1 ВЕДОМАЯ ВИЛКА 13 (РИС. 11.1):

1) совершит два оборота;

2) совершит один оборот;

3) дважды догонит ведущую вилку;

4) дважды отстанет от ведущей вилки;

5) будет вращаться синхронно с ведущей вилкой;

8. УСТРАНЕНИЕ НЕРАВНОМЕРНОСТИ ВРАЩЕНИЯ АСИНХРОННОГО ШАРНИРА (РИС. 11.1):

1) прикреплением пластин 3;

2) смазыванием роликов 10,

3) прикреплением пластин 12;

4) применением второго шарнира.

9. ПЛАСТИНЫ 12 (РИС. 11.1):

1) приварены;

2)привинчены;

3) балансируют вал;

4) повышают прочность вала;

5) являются элементами тюнинга.

10. КОМПЕНСИРУЮЩЕЕ СОЕДИНЕНИЕ 13 (РИС. 11.1):

1) работает в смазке;

2) герметизируется чехлом 6 и уплотнителем 7;

3) компенсирует ударные нагрузки в трансмиссии;

4) компенсирует изменение расстояния между агрегатами.

11. ВИЛКИ 14 И 9 (РИС. 11.1) ДОЛЖНЫ РАСПОЛАГАТЬСЯ:

1) под углом 5°;

2) пол углом 10°;

3) в одной плоскости.

ИНАЧЕ ВОЗНИКНЕТ:

4) вибрация при работе;

5) невозможность сборки шарнира.

12. СИНХРОННЫМИ КАРДАННЫМИ ШАРНИРАМИ ПРИВОДЯТСЯ:

1)лебедки;

2) ведущие мосты;

3) раздаточные коробки;

4) поддерживающие мосты;

5) управляемые ведущие колеса;

6) управляемые ведомые колеса;

7) неуправляемые ведущие колеса.

Установите соответствие

13. СИНХРОННЫЕ ШАРНИРЫ (РИС. 11.2): ПОЗИЦИЯ ТИП

1) a;                    А. Вейса.

2) б                    В. Дисковый.

3) в.                    С. Бирфильда.

Выберите номера всех правильных ответов

14.  ШАРНИР ВЕЙСА:

1) долговечен; 5) дешев в производстве;

2) низкий КПД; 6) угол между валами до 32°;

3) высокий КПД; 7) угол между валами до 45°.

4) недолговечен;

Рис. 11.2. Синхронные карданные шарниры

15. ДИСКОВЫЙ ШАРНИР:

1) долговечен;                    5) дешев в производстве;

2) низкий КПД;                    6) угол между валами до 32°;

3) высокий КПД;                    7) угол между валами до 45°.

4) недолговечен;

16. ШАРНИР БИРФИЛЬДА:

1) долговечен;                    5) дешев в производстве;

2) низкий КПД;                    6) угол между валами до 32°;

3) высокий КПД;                    7) угол между валами до 45°.

4) недолговечен;

17. НАРУЖНЫЙ ШАРНИР 4 (РИС. 11.3):

1) типа Вейса;

2) типа Бирфильда;

3) шестишариковый;

4) четырехшариковый;

5) обеспечивает поворот ведущего колеса;

6) компенсирует изменение длины вала.

18. ВНУТРЕННИЙ ШАРНИР 7 (РИС. 11.3):

1) типа Вейса;

2) типа Бирфильда;

3) шестишариковый;

4) четырехшариковый;

5) обеспечивает поворот ведущего колеса;

6) компенсирует изменение длины вала.

ИСПОЛЬЗУЕТСЯ С ПОДВЕСКОЙ:

7) зависимой;

8) независимой.

19. РЕСУРС ШАРНИРОВ (РИС. 11.3) ЗАВИСИТ ОТ:

1) длины вала 3;

2) состояния чехла 6\

3) частот вращения вала 3;

4) дорожного просвета автомобиля;

5) состояния дорожного покрытия.

Установите соответствие

20. ШАРНИРЫ:

ТИПА

1) Вейса;

2)дисковый;

3) Бирфильда.

НА МАШИНАХ

A. Легковых.

B. Средней грузоподъемности.

C. Большой грузоподъемности.



ОТВЕТЫ

Проблема с обратным клапаном — Проблемы с расположением!

Сюзан Йендалл

Сюзан Йендалл

Опытный специалист по клапанам и паровым приложениям напрокат

Опубликовано 7 сентября 2015 г.

+ Подписаться

То, что вы можете собрать вышеперечисленные элементы и сделать их «подходящими», не означает, что система или ее компоненты будут работать правильно! Обратные клапаны существуют уже давно, и хотя их основная конструкция и работа просты; правильный размер, расположение и установка будут определять срок службы клапана, а также «время безотказной работы» системы, в которой он установлен. Найдите минутку, чтобы прочитать приведенную ниже информацию и сравнить ее с тем, что вы видите на этом рисунке. выше. Правильное расположение и установка обратных клапанов являются двумя наиболее важными факторами срока службы клапанов! Когда обратные клапаны находятся в эксплуатации большую часть времени, диски НЕ плотно прижимаются к корпусу или упору диска, даже когда клапаны принудительно находятся в положении «широко/полностью открыто». Когда клапаны приближаются к полностью открытому положению, угол потока против дисков уменьшается и становится намного меньше, чем когда клапан закрыт. На входном отверстии и шарнирных или стопорных штифтах клапана образуются завихрения. Эти водовороты будут создавать вихри, которые периодически сбрасываются. В дополнение к этим проблемам конструкция трубопроводной системы может вызвать неравномерную скорость среды, проходящей через клапан. Эти условия вызывают движение диска или дисков внутри обратного клапана с автоматическим приводом. Это движение проявляется в постукивании, вращении и чрезмерном износе. Это движение обычно незначительно при типичных нормальных скоростях потока от 7 до 8 футов в секунду. По мере увеличения скорости скорость износа внутренних частей клапана также увеличивается. Высокие расходы и скорости увеличивают «ударный и вибрационный» износ обратных клапанов. Скорость износа будет максимальной, если обратные клапаны будут размещены в непосредственной близости от фитингов или оборудования, которое каким-либо образом изменяет поток среды.

Например, использование «короткого» 15-градусного клинового переходника приведет к увеличению износа в семнадцать раз больше , чем «длинный» 7-градусный конический клин (переходник). По той же причине при установке обратных клапанов рядом с коленами под углом 90 градусов предпочтительнее иметь длинные изгибы, чем короткие колена. Изгибы также создают дополнительную проблему, вызывая неравномерную скорость потока нагнетаемой среды. Среда, выходящая на внешнем крае колена, будет двигаться с большей скоростью, чем среда на более короткой внутренней части колена. Это создает чрезмерный износ, а также может привести к повреждению шарнира или стопорного штифта обратного клапана из-за неравномерных нагрузок. Таким образом, ВСЕ двухдисковые обратные клапаны, установленные после отводов, ДОЛЖНЫ быть установлены таким образом, чтобы шарнир и стопорные штифты «разделяли поток» по скорости потока. Тройники и другие фитинги или оборудование создают турбулентность в среде, что также ускоряет движение, шум и износ. Поток жидкости в системе трубопроводов становится ламинарным/гладким только после того, как он пройдет от шести до восьми диаметров трубы или более вниз по течению от источника турбулентности. Скорость износа обратного клапана на 3-х диаметрах трубы от возмущения составляет DOUBLE клапан, установленный на 5 диаметров трубы ниже по потоку от того же «возмущения»! Если вы также уменьшите монтажное расстояние на два (2) диаметра трубы, скорость износа увеличится в ЧЕТЫРЕ раз по сравнению со скоростью износа после 5 диаметров трубы.

Правильный размер обратных клапанов также имеет решающее значение для правильной работы и более длительного срока службы клапана без сбоев. В современном мире приводов насосов с регулируемой скоростью и систем трубопроводов, управляемых компьютером, скорость может меняться от часа к часу в зависимости от нагрузки на систему. Эти изменения требуют, чтобы обратные клапаны были рассчитан на скорость, а не на размер трубопровода. Для того, чтобы диски обратного клапана открывались, а затем сохраняли устойчивое положение диска, существует минимальная и максимальная скорость, с которой среда может проходить через обратный клапан. Для обратных клапанов Keckley Company с центральным направляющим или шаровым корпусом требуется минимальная скорость 4 фута в секунду, а максимальная скорость потока составляет 10 футов в секунду. Для двухдисковых обратных клапанов компании Keckley требуется только минимальная скорость 3 фута в секунду, а максимальная скорость составляет 11 футов в секунду. (жидкие услуги)

Обратные клапаны существуют уже давно, и хотя их основная конструкция и принцип работы просты; правильный размер, расположение и установка будут определять срок службы клапана, а также «время безотказной работы» системы, в которой он установлен. Пожалуйста, прочтите руководство IM&O, предоставленное производителем клапана, и, если у вас остались вопросы, позвоните по телефону. нас. Мы здесь, чтобы помочь вам решить любые возможные проблемы с применением до того, как трубопровод будет приварен на место! Наша репутация и имя указаны на клапанах, которые вы устанавливаете, поэтому также заинтересованы в том, чтобы система работала должным образом и чтобы ваш клиент был доволен!

  • Keckley Company Промышленные шаровые краны Списки AML

    5 февраля 2016 г.

Несбалансированный крутящий момент: определение, примеры и уравнение

Равновесие: это то, к чему вы, вероятно, стремитесь в своей повседневной жизни, например, найти здоровый баланс между школой и жизнью в своем напряженном графике. Точно так же, как ваша повседневная жизнь наполнена домашним заданием, друзьями, хобби и другими обязанностями, вокруг вас постоянно действуют всевозможные различные силы. Ваш график, вероятно, кажется сбалансированным, когда у вас есть нужное количество времени для каждой задачи, а силы находятся в состоянии равновесия, когда сбалансированы до нулевой чистой силы. С другой стороны, ваше расписание, вероятно, кажется беспокойным и несбалансированным, если вам не хватает часов в сутках, чтобы все сделать, из-за чего вы отстаете от заданий, а ваше расписание выбивается из колеи. Неуравновешенный крутящий момент — то же самое — если сила не уравновешена, в результате мы станем свидетелями изменений в движении.

Крутящий момент — это крутящая и вращающая сила рычагов, вращающихся вентиляторов и вращающихся планет. Когда крутящий момент неуравновешен, мы наблюдаем изменения во вращательном движении. В этой статье мы рассмотрим, что такое крутящий момент, рассмотрим уравнения, которые мы используем для расчета несбалансированного крутящего момента, обсудим распространенные типы проблем и рассмотрим некоторые примеры несбалансированного крутящего момента.

Что такое крутящий момент?

Начнем обсуждение несбалансированного крутящего момента с рассмотрения определения крутящего момента. Напомним, что крутящий момент — это сила, вызывающая вращательное движение, такое как крутящее или уравновешивающее движение. 92}}\). Вы регулярно наблюдаете, испытываете и применяете крутящий момент в повседневной жизни. Каждый раз, когда вы используете ручку крана, дверную ручку или рулевое колесо, вы прикладываете силу на расстоянии, что вызывает изменение движения!

Нажатие на дверь с места расположения дверной ручки вызывает крутящий момент, вращающий дверь вокруг ее петель, Wikimedia Commons CC BY-SA 3. 0

Давайте посмотрим, как крутящий момент вызывает знакомое движение толкания двери. Дверь поворачивается вокруг своих петель, небольшой детали, которая прикрепляет дверь к раме и ограничивает диапазон ее движения. Когда вы поворачиваете дверную ручку, вы отсоединяете дверь от рамы, что затем позволяет вам приложить усилие, толкающее ее. Расстояние между петлями и точкой приложения этой силы называется плечом рычага. Результатом вашего толчка является приложенный к петлям крутящий момент, перпендикулярный силе, приложенной вашим толчком, и дверь распахивается.

Плечо рычага — это перпендикулярное расстояние (прямой угол) от оси вращения или точки опоры до места приложения силы.

Это расстояние обычно выражается с использованием переменных \(r\) или \(d\). Размещение дверных ручек на стороне, противоположной точкам поворота, не является ошибкой — увеличение расстояния между точкой поворота и местом, где мы прикладываем усилие, уменьшает общее количество силы, необходимой для поворота двери. Это крутящий момент в действии! Попробуйте открыть дверь на разном расстоянии от петель, чтобы убедиться в этом.

Определения сбалансированного и несбалансированного крутящего момента

Теперь, когда мы освежили наше понимание крутящего момента, давайте определим еще два связанных понятия: сбалансированный и неуравновешенный крутящий момент.

Уравновешенный крутящий момент возникает, когда крутящие моменты и силы по обе стороны от точки вращения в системе равны, что приводит к статическому равновесию системы либо в состоянии покоя, либо с нулевым ускорением вращения.

Математически мы можем записать сбалансированный крутящий момент как:

\begin{align*} \Sigma \tau=\tau_{\mathrm{net}}=0\end{align*}

где \(\tau_{\mathrm{net}}\) — чистый крутящий момент, выражается строчной греческой буквой тау .

В повседневной жизни сбалансированный крутящий момент может выглядеть как неподвижная полка, прикрепленная к стене, поддерживаемая центральным кронштейном. Размещение предметов одинакового веса по обе стороны от центральной опоры будет удерживать полку в статическом равновесии с уравновешенными крутящими моментами.

Давайте сравним это с несбалансированным крутящим моментом, который мы определяем следующим образом:

Неуравновешенный крутящий момент возникает, когда любые крутящие моменты и силы в системе не уравновешиваются, что приводит к ускорению вращения в направлении чистого крутящего момента.

Математически мы можем записать неуравновешенный крутящий момент как:

\begin{align*} \Sigma \tau &\neq 0 \\ \tau_{\mathrm{net}}&\neq 0 \end{align*}

Опираясь на наш пример с полкой, мы можем создать несбалансированные крутящие моменты, сложив кучу объектов на левом конце полки, оставив правый конец пустым. Если длина полки равна \(L\), то вес сложенных объектов под действием силы тяжести создает чистый крутящий момент на расстоянии \(\frac{L}{2}\) от центра. Неуравновешенный крутящий момент вызывает ускорение вращения, и полка будет поворачиваться — конечно, при условии, что полка может вращаться вокруг своей опоры, а не просто отламываться от стены.

Уравнения для несбалансированного крутящего момента

Вы уже видели большинство уравнений для крутящего момента — крутящий момент является несбалансированным, когда чистый крутящий момент \(\tau_{\mathrm{net}}\) не равен нулю в расчетах. Начнем с того, что вспомним уравнение для крутящего момента, записанное как произведение приложенной силы \(F\), радиального расстояния между осью вращения и точкой приложения силы \(r\) и угла \(\theta\) между двумя:

\begin{align*} \tau=r_{\perp} F=rF\mathrm{sin\theta} \end{align*} 92}}\). Поскольку крутящий момент зависит от момента инерции, мы не можем игнорировать форму объекта. Мы можем использовать оба этих уравнения для расчета значения приложенного крутящего момента в неуравновешенной системе. Но помните, это верно для чистого крутящего момента , поэтому обязательно обращайте внимание на то, что вы рассчитываете в задаче! У нас есть последний набор уравнений, которые мы можем использовать для расчета крутящего момента:

\begin{align*} \tau_1&=\tau_2 \\ F_1r_2&=F_2r_2 \end{align*}

и, если речь идет о гравитационной силе:

\begin{align*} m_1gr_1&=m_2gr_2 \\ m_1r_1&=m_2r_2 \end{align*}

Эти уравнения полезны для определения массы или радиального расстояния требуется для балансировки системы с неуравновешенными моментами.

Вращение, вызванное неуравновешенным крутящим моментом

Теперь, когда мы рассмотрели уравнения, лежащие в основе проблем неуравновешенного крутящего момента, давайте более подробно рассмотрим, как это выглядит концептуально. Помните уравнение, которое мы ранее ввели, \(\tau=I \alpha\)? момент инерции , \(I\), является мерой сопротивления изменению угловой скорости объекта. Это важное свойство определяется массой и распределением массы от оси вращения объекта.

Если оставить момент инерции постоянным, т. е. величина останется неизменной, то получим следующую связь между крутящим моментом и угловым ускорением:

\begin{align*} \tau \propto \alpha \end{align*}

или прописью, крутящий момент пропорционален угловому ускорению. Это означает, что при увеличении крутящего момента увеличивается и угловое ускорение. Это соотношение также ясно показывает, что если чистый крутящий момент равен нулю, не может быть никакого углового ускорения!

Правило правой руки показывает направление вектора крутящего момента. Указание указательным и средним пальцами в направлении радиуса и приложенной силы при вытянутом большом пальце покажет направление крутящего момента, Wikimedia Commons CC BY-SA 3.0

Итак, когда у нас есть ненулевой крутящий момент в системе, эта неуравновешенная крутящая сила приведет к изменению вращательного ускорения, заставляя систему вращаться вокруг своей оси вращения в направлении вектора чистого крутящего момента. Направление вектора крутящего момента перпендикулярно силе и радиусу \(r\) от оси . Если вы не уверены в направлении крутящего момента, используйте правило правой руки , удобный прием для проверки направления перпендикулярного вектора:

  1. Укажите указательным пальцем в направлении радиального расстояния.

  2. Укажите средним пальцем в направлении приложенной силы.

  3. Держите большой палец прямо. Ваш большой палец будет указывать в направлении вектора крутящего момента.

  4. Если приложенная сила вращается вокруг центральной оси, вместо этого согните пальцы в направлении радиального расстояния к приложенной силе. Это укажет на движение по часовой стрелке или против часовой стрелки. Удерживая большой палец наружу, вы укажете направление крутящего момента.

Вы будете часто сталкиваться с правилом правой руки во время изучения физики, так что запишите этот трюк прямо сейчас, даже если вы еще не запомнили его! Это важный инструмент для перекрестных произведений , о котором вы узнаете больше в математических вычислениях и более продвинутых курсах физики.

Расчеты несбалансированного крутящего момента и типы задач

Вы, вероятно, столкнетесь с некоторыми проблемами несбалансированного крутящего момента во время изучения физики. Давайте рассмотрим некоторые типы проблем, с которыми вы можете столкнуться, и шаги, которые вам необходимо предпринять для решения этих расчетов крутящего момента.

При решении любой проблемы всегда нужно определять, что представляет собой ваша система, и учитывать все горизонтальные и вертикальные составляющие любых задействованных сил. Крутящий момент также может быть положительным или отрицательным, так что следите за знаками!

Балансировка качелей или рычага в неравновесном состоянии

Классическая физическая задача с неуравновешенным крутящим моментом включает балансировку качелей или аналогичной установки с доской на вершине точки опоры. Вас могут попросить сбалансировать качели, чтобы они находились в равновесии вращения параллельно земле, основываясь на заданном наборе начальных условий.

Давайте подумаем, какие шаги нам, возможно, придется предпринять, чтобы решить эту проблему.

  1. Какой информацией мы располагаем? Скорее всего, вам дадут три значения, одно из которых — масса или радиальное расстояние — неизвестны.

  2. Какое количество мы пытаемся найти? Определите недостающее количество и помните, что цель состоит в том, чтобы сбалансировать крутящий момент с обеих сторон качелей. Нарисуйте схему, если нужно.

  3. Какое уравнение мы должны использовать? Это зависит от первоначально предоставленной информации. Во многих случаях это будет \(m_1r_1=m_2r_2\), но обратите внимание на то, с каких переменных вы начинаете!

  4. Изолируйте неизвестную переменную и решите.

Балансировка крутящего момента в мобиле

Балансировка мобиля — это тип задачи, похожий на балансировку качелей, но часто с несколькими ярусами подвешенных масс, где каждый ярус представляет собой отдельный рычаг. В мобильной задаче количество объектов, свисающих с каждого стержня, может быть разным. Эти типы расчета крутящего момента, по сути, являются расширением простого сценария качелей.

Создание мобильного телефона включает в себя уравновешивание висящих масс на разных плечах рычага, Дэниел X. О’Нил через Flickr CC BY 2.0

Как мы можем решить эту проблему? Опять же, давайте рассмотрим различные компоненты и то, что нам нужно сделать, чтобы сбалансировать крутящие моменты.

  1. Нарисуйте или изучите схему мобильного телефона. В этих задачах вам всегда будут даны длины стержней, а также плечи рычага (расстояние от веревки до каждого висящего предмета). Плечи рычага , а не всегда будут равны половине длины стержня! Вам также будет дан вес на одной стороне самого нижнего яруса бытия.

  2. Не обращайте внимания на вес каждого стержня и куска веревки и учитывайте только вес объектов, висящих на стержнях. Помните, что речь идет о силе гравитации, поэтому, если для начала нам дан вес , мы захотим использовать форму \(F_1r_1=F_2r_2\) уравнения крутящего момента.

  3. Начиная с самого нижнего висящего яруса, примените уравнение балансировки крутящего момента и найдите недостающий вес.

  4. Продвигайтесь вверх по каждому ярусу и рассчитайте следующий вес, который будет удерживать мобиль в равновесии. Когда вы продвигаетесь вверх, обязательно используйте суммируйте веса предыдущего уровня, чтобы найти значение следующего уровня.

  5. Заполняйте диаграмму каждым значением, пока не рассчитаете все веса. Теперь вы сбалансировали подвесной мобиль!

Задачи второго закона с крутящим моментом и инерцией вращения

Последний тип задач, с которыми вы, вероятно, столкнетесь, аналогичен второму закону Ньютона. Вспомним, что второй закон движения Ньютона гласит, что сумма сил пропорциональна ускорению и обратно пропорциональна массе объекта:

\begin{align*} a=\frac{F_{\mathrm{net}}}{m} \end{align*}

где \(a\) — линейное ускорение. Второй закон Ньютона можно легко расширить, чтобы сформировать второй закон вращательного движения, зная, что сумма крутящих моментов пропорциональна угловому ускорению и обратно пропорциональна моменту инерции:

\begin{align*} a=\frac{ \tau_{\mathrm{net}}}{I} \end{align*}

В задачах такого типа вы, вероятно, для начала будете работать с другой информацией. Мы все еще можем уравновешивать крутящие моменты, даже если мы не начинаем знать массы и радиальные расстояния — помните об этом, пока крутящие моменты с обеих сторон установлены равными друг другу:

\begin{align*} \tau_1=\tau_2 \end{align*}

тогда мы можем найти оставшуюся неизвестную переменную.

Вы не будете балансировать систему до статического равновесия во многих задачах с крутящим моментом. Вместо этого вам будет поручено найти чистый крутящий момент, зная форму объекта и информацию об ускорении вращения или какой-либо другой вариант расчета этого крутящего момента.

Примеры неуравновешенного крутящего момента

Давайте закончим обсуждение неуравновешенного крутящего момента на примере, начиная с проблемы несбалансированных качелей.

Ребенок весом \(\mathrm{30\,кг}\) сидит на одном конце длинных \(\mathrm{2,5\,м}\) качелей. Точка опоры качелей находится точно в центре. На каком расстоянии от оси должен сесть второй ребенок весом \(\mathrm{42\,кг}\), чтобы уравновесить качели параллельно земле?

Мы хотим сделать крутящие моменты равными по обе стороны уравнения:

\begin{align*} F_1r_1=F_2r_2 \end{align*}

и, поскольку нам дан вес, мы можем подставить эти числа in для гравитационной силы, вызывающей крутящие моменты. Помните, что в повседневном языке мы обычно выражаем вес в килограммах или фунтах. Однако вес из-за гравитации на самом деле равен ньютонам или фунтам силы. Еще один компонент, о котором следует подумать, — это угол; в этом сценарии угол параллели качелей с землей равен \(\theta=9\circ)=1}\), угол не влияет на наш расчет.

Ребенок на одном конце сидит на расстоянии \(\mathrm{\frac{2,5\,м}{2}=1,25\,м}\). Собрав все вместе, мы находим:

\[\begin{align} r_2 &= \frac{F_1r_1}{F_2} \\ \mathrm{0,89\,m} &= \mathrm{\frac{30\,N \cdot1.25\,m}{42\,N}} \end{align}\]

Таким образом, второму ребенку придется сесть намного ближе к центру качелей, чтобы уменьшить крутящий момент, вызванный их вес и сделать систему стабильной.

92\). Какой предмет первым достигнет дна? Какой объект будет последним?

В этой задаче мы хотим сравнить относительные моменты инерции. Запомните соотношения между угловым ускорением, моментом инерции и крутящим моментом:

\begin{align*} \tau &\propto \alpha \\ \alpha &\propto \frac{1}{I} \end{align* }

Зная это, мы ожидаем, что объект с наименьшим моментом инерции быстрее достигнет подножия холма. Сопоставив это вместе, мы находим:

\begin{align*} I _{\mathrm{solid\, cyl.}} &\geq I _{\mathrm{sph.\, shell}} \geq I _{\mathrm{cyl.\, shell}} \ \ \ alpha _ {\ mathrm {твердый \, цилиндр}} &\ geq \ alpha _ {\ mathrm {sph. \, shell}} \ geq \ alpha _ {\ mathrm {цилиндр \, shell}} \ end {align * }

Так как сплошной цилиндр имеет наибольшую массу ближе всего к своей оси вращения, твердый цилиндр будет ускоряться быстрее всех и первым достигнет дна. Цилиндрическая оболочка имеет всю свою массу на расстоянии \(r\) от своей оси вращения и имеет наибольший момент инерции.

При расчете крутящего момента и решении задач статического равновесия помните, что крутящий момент рассчитывается в определенной точке поворота. В условиях статического равновесия чистый крутящий момент всегда будет равен нулю во всех точках разворота, а это означает, что у нас есть свобода выбора точки разворота, где расчеты самые простые, например, где некоторые крутящие моменты уже уравновешены!

Неуравновешенный крутящий момент — основные выводы

  • Крутящий момент — это векторная величина, измеряющая скручивающую силу, приложенную к телу, что приводит к изменению вращательного движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
