Почему проворачивает шатунные вкладыши или вкладыши коленвала
37632 | 4/24/2018

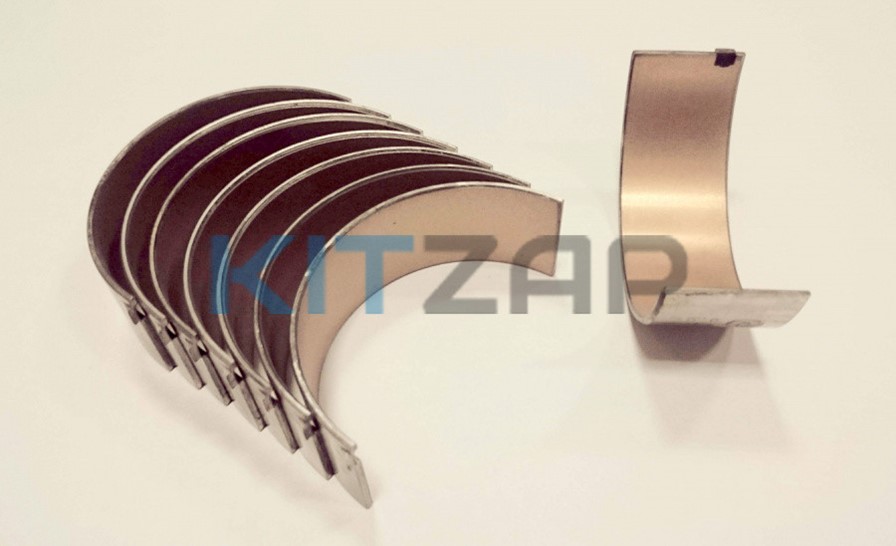

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.
Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя.
Почему проворачивает вкладыши?
Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.
С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:
- недостаточная фиксация вкладыша;
- сильное трение по поверхности вкладыша;
Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки.
Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

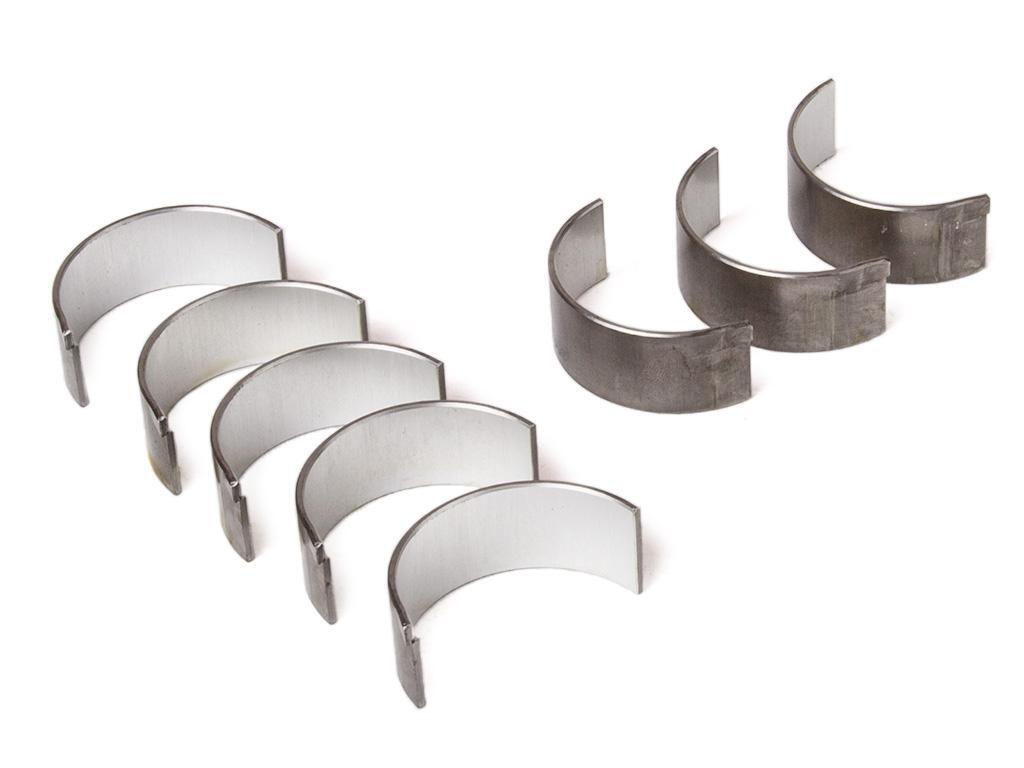

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.
Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте.
Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.
Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка.
Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.
Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.
Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.
Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.
Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки.
По указанным причинам после сборки нового ДВС или капитального ремонта двигателя силовой агрегат должен пройти процесс обкатки, который предполагает умеренные нагрузки и частую смену моторного масла. Дело в том, что нагруженные пары должны приработаться друг к другу, так как притирка постепенно нивелирует возможные имеющиеся микродефекты, которые оказывают влияние на эффективность образования и последующую стабильность образованной масляной пленки.
Добавим, что определенное влияние оказывает и вязкость масла в двигателе. Более вязкие масла вызывают увеличенный момент трения в нагруженных парах. Параллельно с этим толщина пленки вязкого масла также больше в месте сопряжения деталей. Однако это не значит, что нагруженные детали будут защищены от повышенного или сухого трения. Дело в том, что вязкая смазка может просто не доходить до места трения в необходимом количестве, что приводит, в свою очередь, к уменьшению толщины пленки или даже ее разрыву.
По указанной причине не так просто дать ответ, какое масло лучше применительно к вкладышам и их проворачиванию с учетом только одного показателя вязкости. Не следует забывать о том, что важнейшей характеристикой является также смазывающая способность масла, то есть свойство смазки сцепляться с металлическими поверхностями. Следует учитывать и стабильность пленки того или иного масла в условиях различных нагрузок и температур.
Последствия проворота вкладышей
Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.
Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше.
Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.
Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.
Что в итоге
С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является поводом для немедленного прекращения эксплуатации ТС.
Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.
Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.
Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры.
В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.
Выясняем причину проворачивания шатунных вкладышей
Часто можно услышать в диалогах водителей и механиков – как новичков, так и бывалых – интересные фразы: «Стучит движок!» или «Крутануло вкладыш!» Ну и, разумеется, все понимают, что разговор зашёл об аварийной ситуации в двигателе внутреннего сгорания, а точнее о том, что из строя вышли коренные или шатунные подшипники скольжения коленвала. Это очень серьёзное происшествие, которое случается с двигателем достаточно часто, и винят обычно во всём этом некачественное моторное масло. Мол, куплено было масло непроверенного производителя, поэтому и произошла такая неприятность. Но по правде говоря, существует множество причин, не связанных напрямую с моторным маслом, по которым выходят из строя подшипники коленчатого вала.
- Что такое шатунные вкладыши коленвала?
- Причины проворачивания шатунных вкладышей коленвала
- Как поставить вкладыши на коленвал – порядок действий
В доказательство тому существуют примеры, когда подшипники выходят из строя не только из-за качества заливаемого моторного масла. И с маслом от любых, даже не самых «топовых» производителей автомобильные подшипники коленчатого вала проходили не один миллион километров пробега. Далее в данной статье мы разберём, почему проворачивает шатунные вкладыши коленвала, и какие факторы служат первопричиной для этого?
Что такое шатунные вкладыши коленвала?

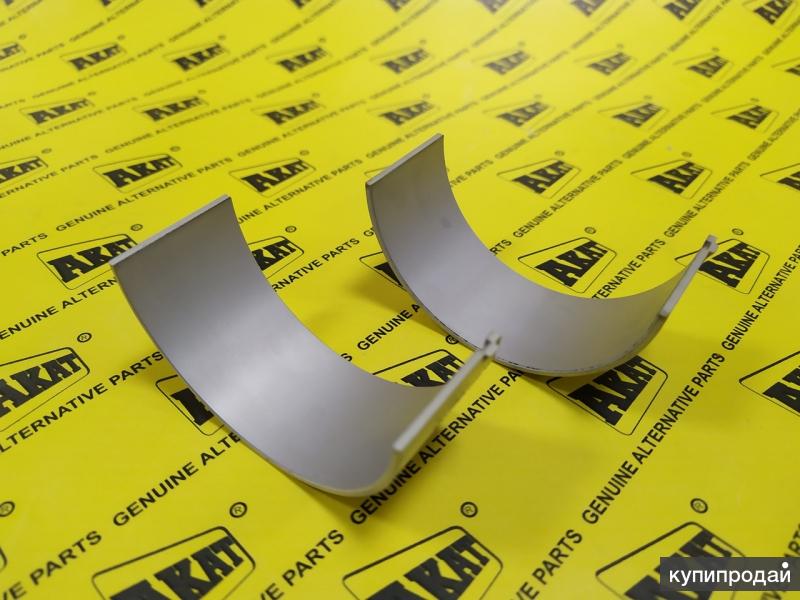

Как уже стало понятно из предисловия, шатунные вкладыши коленвала – это подшипники скольжения шатунов коленчатого вала, которые придают ему вращательные движения. Вращение возникает в результате микровзрывов в камерах сгорания цилиндров ДВС. Данная автомобильная система постоянно работает в условиях высоких скоростей и предельных нагрузок.
Поэтому возникает острая необходимость минимизирования трения деталей, ведь в противном случае может произойти мгновенный выход двигателя из строя. Для наиболее полного снижения силы трения между деталями двигателя внутреннего сгорания, они покрываются особой маслянистой тонкой плёнкой.
Обеспечивается она благодаря системе автомобильной смазки двигателя. Плёнка появляется только в том случае, когда масло находится под достаточно сильным давлением. Вкладыши коленчатого вала и его шейка также разделены такой микроскопической масляной прослойкой. Именно благодаря такой защите сила трения сводится к минимуму настолько, настолько это возможно. Из этого можно сделать вывод, что шатунные вкладыши коленвала – это определённые защитные элементы, которые увеличивают эксплуатационный срок важнейшей части мотора автомобиля.

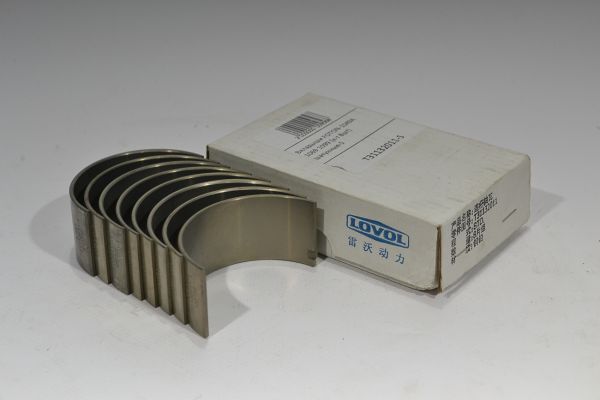

Давайте сначала упомянем то, что их существует две категории: коренные и шатунные. Вкладыши шатунного типа располагаются между шатунами и шейками коленчатого вала.
Коренные схожи с первыми в своём эксплуатационном предназначении, но расположены на коленчатом валу в том месте, где он проходит через корпус двигателя внутреннего сгорания.
Вкладыши коленвала имеют различный внутренний диаметр. Это зависит от типа двигателей, для которых они производятся. Ремонтные вкладыши коленвала различаются между собой и, конечно же, отличаются от новых, которые установлены на автомобиль, только сошедший с конвейера. Различаются между собой ремонтные вкладыши коленвала лишь отметкой, кратной 0,25 мм. То есть их размерный ряд по внутреннему диаметру выглядит примерно следующим образом: 0,25; 0,5; 0,75; 1 мм и т.д.
Причины проворачивания шатунных вкладышей коленвала
Как уже было сказано выше, коленчатый вал работает в экстремальных температурных условиях и подвергается большим физическим нагрузкам. А для того, чтобы он удерживался на своей оси, обеспечивая корректную работу шатунного механизма, предусмотрены вкладыши коленвала.
Шейки коленчатого вала функционируют наподобие внутренних обойм, а вкладыши, следовательно, – наружных. В блоке двигателя внутреннего сгорания предусмотрена сложная система подачи моторного масла на вкладыши под высоким давлением, которое и обволакивает вкладыши коленвала, позволяя ему вращаться.
Почему же приходится заменять коленвальные вкладыши? Первой причиной, по которой следует производить замену как коренных, так и шатунных вкладышей, является их полный механический износ. Как бы Вы ни пытались их уберечь, физика берёт своё, и это неизбежно. Поверхности вкладышей стираются по прошествии времени, что приводит к более свободному ходу коленчатого вала, в результате чего давление масла значительно снижается, а его подача уменьшается. Как следствие, возникают поломки, связанные с трением деталей двигателя внутреннего сгорания друг о друга.
Следующим фактором, обязующим проводить ремонт двигателя, является проворачивание шатунных вкладышей коленчатого вала.

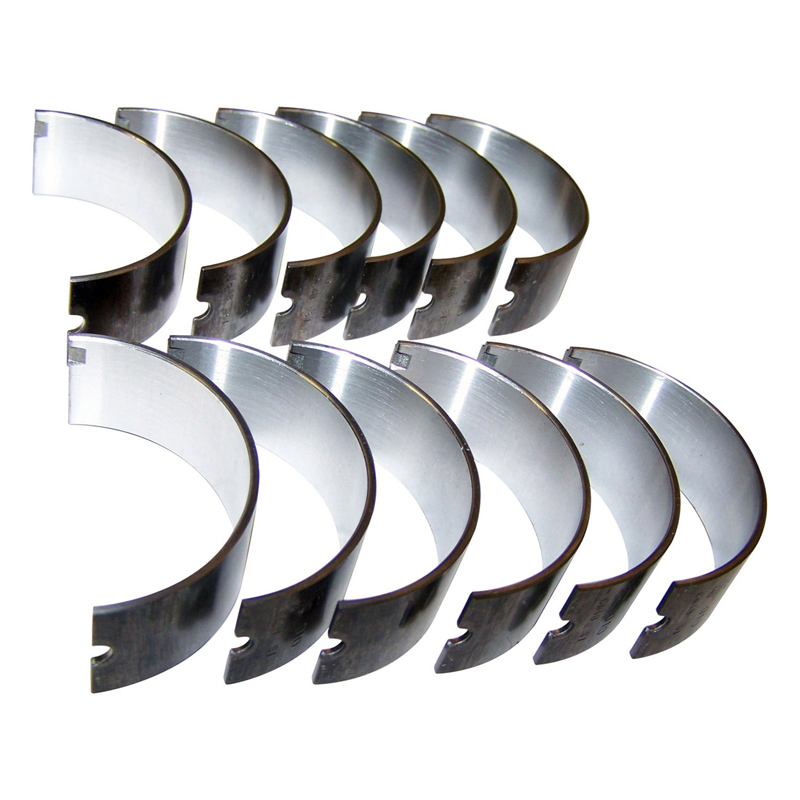

О подобных ситуациях, пожалуй, наслышаны многие автомобилисты, но вот каковы причины проворачивания шатунных вкладышей коленвала, знают, увы, немногие. Но давайте всё же разберёмся, почему это происходит? Тонкая пластина шатунного вкладыша укладывается в импровизированное «ложе». Наружные стенки полуколец имеют специальные выступы, которые ещё в неразработанном двигателе упираются во фронтальные части блока. В определённые моменты эти выступы попросту не могут удержать вкладыш, который и проворачивается, а далее слипается с шейкой коленвала. В таком случае двигатель внутреннего сгорания попросту глохнет и прекращает свою работу. Основные причины, по которым это происходит, следующие:
— слишком густая смазка, в которую дополнительно попали абразивные соединения;
— полная выработка смазки;
— крышки подшипников недостаточно натянуты;
— смазка слишком жидкой консистенции в двигателе, который постоянно работает на пределе своих возможностей.
Как поставить вкладыши на коленвал – порядок действий
Зачастую, автомобилисты доверяют такую операцию как замена вкладышей коленвала специалистам на СТО. Но если Вы уверены в своих силах и наличии необходимых навыков в ремонте автомобиля, тогда вполне справитесь с поставленной перед Вами задачей. Самое главное – это следовать определённому плану действий в правильной последовательности, приведённой ниже.
1. Основополагающее и наиболее важное – это проверить зазор между вкладышем и самим коленчатым валом. Воспользуйтесь калиброванной пластмассовой проволокой, которая располагается на нужной Вам шейке. Затем установите вкладыш и затяните крышку динамометрическим ключом с усилием в 51 Н•м. Снимите крышку и измеряйте величину зазора, которая и будет равной степени сплющивания проволоки. Чтобы определить, насколько зазор отклонился от нормы, воспользуйтесь номинальным зазором, который указан в инструкции к каждому автомобилю той или иной марки и модели. Если же проволока указывает на то, что зазор явно превышает необходимый, необходимо установить ремонтные вкладыши на коленвал.
2. После точной проверки всех зазоров, снимите все шатуны с шеек и демонтируйте коленчатый вал с целью последующей расточки. Шлифовку коленвала следует проводить на специальном станке (хотя его наличием не каждый может похвастаться). Эту процедуру лучше сделать у человека знающего. После удачной расточки коленвала можно приступать к подбору подходящих ремонтных вкладышей. Здесь Вам понадобится микрометр и последующая примерка вкладышей коленчатого вала.
3. Когда вкладыши подобраны и приобретены, проведите монтаж коленвала в точно обратном прядке. Когда все элементы установлены на свои места, закрутите крышки подшипников.
4. Далее уже решайте, как поставить вкладыши на коленвал, а также шатуны на свои позиции. Смажьте вкладыши моторным маслом и закрутите их крышками. Как видно из описания процедуры, установка новых элементов займёт не так уж и много времени, подготовительные работы и приготовления будут проходить гораздо дольше.
Помните одно, что коленчатый вал – это одна из самых дорогостоящих автомобильных деталей. Он испытывает чрезмерные нагрузки, экстремальные температуры и запредельные скорости, поэтому принимайте все возможные меры для продления его функционального периода.
Важно знать! Двигатель внутреннего сгорания – чрезвычайно сложный и достаточно специфичный агрегат. Много кто может разбирать его и собирать обратно, словно автомат в армии, но замена вкладышей коленчатого вала требует специальных навыков, которыми обладают немногие. Поэтому, насколько бы это ни было материально затратным, лучше всего доверьте эту работу опытному специалисту в сфере ремонта автомобильных двигателей.
